Как рассчитать отопление частного дома | Danfoss

В ходе расчета вырисовывается понятная схема расположения всех элементов отопительного оборудования, а также составляется смета расходов, необходимых на его покупку и монтаж.

Алгоритм расчета отопления коттеджа

Расчет системы отопления начинается с уточнения параметров дома и отапливаемых помещений:

• общая площадь коттеджа;
• число этажей;
• количество отапливаемых помещений на каждом этаже, включая цокольный.

Предстоит также определить, где будет располагаться котел: в подвале или на первом этаже.

На втором этапе составляется поэтажный план системы отопления. Для всех комнат каждого этажа определяются виды и количество приборов отопления (например, один или два радиатора и система «теплый пол»). Соответственно, в проект включаются коллекторы радиаторов и теплых полов, отвечающие за правильное распределение теплоносителя.

Для каждого отопительного прибора можно предусмотреть отдельные параметры подключения:

• боковое или нижнее, левое или правое расположение подключения;
• разводка выполнена в полу, стене или коробе;
• диаметр патрубков;
• материал и диаметр фитингов.

Если планируется оснастить отопление системой автоматизации, следует уточнить вид термостата для управления приборами, тип клапана и конфигурацию обвязки радиатора.

Для управления теплым полом можно выбрать механический или программируемый регулятор как проводного, так и беспроводного типа. В зависимости от площади отапливаемого помещения, напольная система включает в себя одну, две или более петель (каждая петля рассчитана на то, чтобы обогревать до 15 м2 площади).

Основной элемент системы умного отопления – котел, работающий на газе, твердом или жидком топливе. Если предполагается, что он будет отвечать дополнительно за горячее водоснабжение, в расчет включается второй контур (подготовки горячей воды). Дополнительно агрегат оснащается теплообменником, трехходовым вентилем переключения режимов, циркуляционным насосом и автоматикой.

Для того чтобы рассчитать отопление в доме и ускорить подготовку проекта отопительного оборудования, используйте конфигуратор, разработанный специалистами компании Danfoss. Расчет отопления дома в этой программе позволяет точно определить комплектность, расположение и стоимость оборудования.

схемы, как правильно оформить проект для многоквартирного дома, особенности центрального теплоснабжения, смотрите фотографии и видео

Содержание:

1. Система отопления многоквартирного дома: схема и ее ключевые особенности
2. Особенности графиков

3. Проект -схема центрального отопления многоквартирного дома: ответственные лица

Отопительные коммуникации представляют собой настоящий лабиринт из труб, так что производить монтаж без подготовки явно не следует, ведь необходимо просчитать многие вопросы. Лишь при основательной подготовке возможно качественное отопление в многоквартирном доме: схема и план действий будут рассмотрены в данной статье.

Проект отопительной системы представляет собой документацию, состоящую из нескольких разделов, в каждом из которых рассматриваются процессы обогрева и расчеты потребляемой энергии.

Стандартно все данные части подразделяются на:

• Графики и чертежи;
• Расчеты и описание отопительной системы.

Система отопления многоквартирного дома: схема и ее ключевые особенности

Обыкновенно первую часть документации составляет инструкция, содержащая особенности строение жилья и используемого оборудования для обогрева.

Любое описание включает в себя целый ряд обязательных пунктов:

Локация строения. В данном разделе приводится информация о расположении дома относительно окружающей местности и сторон света. Кроме того, описывается географическое расположение. Все это необходимо для того, чтобы произвести верный расчет температуры воздуха в разные времена года.

Характеристики используемого оборудования включают в себя данные о температуре теплоносителя при входе и выходе из котла, а также сопротивление гидравлики.

Кроме того, могут быть обозначены следующие характеристики: сечение трубопровода и материал изготовления, уровень давления, объем воды для отопительной системы. Данные используются для приобретения нужных клапанов и вентилей, баков и других элементов отопительной системы.

Приводится спецификация проекта, так как каждая схема отопления многоквартирного жилого дома имеет собственные особенные характеристики. Каждый дом имеет собственные параметры, потому коэффициенты каждый раз высчитываются несколько иначе. Исходя из этих расчетов, подбирается мощность котла обогрева. В специфические данные о здании входят: внутренний объем строения, качество теплоизоляции или ее отсутствие, географическое положение и теплопроводные качества жилья.

Последним пунктом описания выступает смета, где приводится цена на проект системы отопления многоквартирного дома и все составляющие элементы.

Особенности графиков

Без чертежей невозможно представить себе проект отопления квартиры: пример без графиков будет признан несостоятельным и проведение дальнейших работ застопорится.

Стандартно в графическую часть включаются проекции жилища, места расположения будущей системы отопления, трубопровода и радиаторов.

Все, что изображается на схеме, должно иметь технический паспорт с данными о:

• Нужной тепловой мощности;
• Уровне прогрева воздуха, который требуется для комфортной жизни;
• Индивидуальное число или номер всех обозначенных строений на чертеже.

Схема системы отопления многоквартирного дома должна иметь следующие данные, которые сопровождают чертежи отопительного котла:

При составлении проекта лучше обозначать на чертеже все детали, пусть даже они кажутся неважными и незначительными. Это необходимо для доскональной проработки отопительной системы, ведь порой мелочи оказывают колоссальное влияние на качество выполненных работ и небольшие недоработки могут привести к самым неприятным неожиданностям.

Во время приобретения котла отопительной системы обязательно предоставление всех имеющихся данных. Кроме того, покупка всех остальных элементов также невозможна без наличия необходимой информации. Если отопительная система получает питание от централизованной, то обязательно отразить это на чертежах, включая все основные данные о токе воды в ней и ее мощности.

В проект отопления квартиры обязательно включать нумерацию стояков, а возле трубопровода требуется указывать угол их наклона (при его наличии) и диаметр.

Переделка центрального отопления в квартире, инструкция на видео:

Проект -схема центрального отопления многоквартирного дома: ответственные лица

Обогрев дома является очень сложной системой коммуникаций, а потому и его графическое отображение требует максимального внимания при начертании. Нельзя доверить столь ответственное задание непрофессионалу, так как в попытке создать достоверный план он будет больше ориентироваться на фото и копии имеющихся документаций, а потому проглядит специфику проекта и многие важные данные.

Схема отопления многоквартирного дома, составленная мастерами, будет напротив, профессиональна и максимально объективна. Сейчас компании, занимающиеся подобными проектами, используют необходимые компьютерные программы, помогающие рассчитать все до мелочей. Кроме того, специалисты имеют все требуемое оборудование для измерений, потому они смогут предоставить проект системы отопления многоквартирного дома, который будет безопасный, экономичный и эффективным.

Каждое большое строительство или ремонт должны начинаться с проработанного плана действий, ведь от проработки всех элементов будет зависеть качество выполненных работ. Чем понятнее и информативнее схема теплоснабжения многоквартирного дома, тем быстрее установщики отопительной системы поймут чертеж и смонтируют всю необходимую аппаратуру в доме. Кроме того, высокая четкость выполнения проекта практически гарантирует подтверждение его во всех инстанциях, а значит, уйдет меньше времени и нервов на получение всех запрашиваемых разрешений.

Таким образом, подробно выполненный проект системы обогрева жилища решит уйму проблем на стадии монтажа и обеспечит владельцев новой системы комфортным температурным режим и отсутствием каких-либо неприятных сюрпризов во время периода эксплуатации.

Нужен ли проект отопления

Чертежи инженерных сетей отображают все принятые технические решения при проведении проектирования дома.
Визуальный образ будущей системы позволяет заказчику оценить плюсы и минусы предлагаемых вариантов отопления.
Модели и схемы, планы и трехмерные изображения помогают определить, насколько смонтированная система будет соответствовать ожиданиям заказчика.
Многие собственники жилья полагаются только на мастерство строителей и монтажников и задаются вопросом:

нужен ли проект отопления?
Для небольших домов, в которых вся система отопления состоит из одного котла и четырех конвекторов проект можно и не делать.
Но когда речь заходит о сложных сетях, в которых применяются теплые полы, разные типы отопительных приборов, многоэтажная разводка и система автоматизации, обойтись без чертежей будет сложно.

Отопление частного дома

Кто занимается проектированием систем отопления?
Разработать грамотный проект, в котором будут учтены желания заказчика и требования нормативной документации, сможет только квалифицированный специалист.
Инженеры с высшим образованием имеют достаточный опыт в области проектирования внутридомовых коммуникаций.
Важно! В отличие от специалистов по системам газоснабжения, инженеры по отоплению не должны проходить обязательную аттестацию.

Именно поэтому владелец дома может заказать проект отопления не в проектной организации, а у частного специалиста.
Найти разработчика документации можно по объявлениям в Интернете или обратившись к одному из инженеров профильной организации.
Нередко магазины, специализирующиеся на продаже отопительной техники, содержат в штате одного-двух проектировщиков.
Перечень документов, необходимых для начала проектных работ

После того как выбор сделан, необходимо предоставить специалисту следующие данные:

– техническое задание, отражающее все требования заказчика;
– архитектурно-строительную часть проекта, включающую планы и разрезы этажей;
– информацию о материалах, из которых выполнены ограждающие конструкции здания;
– предпочтительные марки оборудования, арматуры и материалов.

Важно! Инженер сможет приступить к проектированию только после того, как получит всю указанную информацию.

Как происходит проектирование?

Основой для проектирования системы отопления частного дома станет техническое задание.
В нем заказчик должен максимально подробно описать свои требования и пожелания.
Для проектировщика важно иметь полное представление о приборах и методах отопления, источнике тепла, материалах и оборудовании, которые готов использовать хозяин дома.
Когда все пожелания будут услышаны и обсуждены, инженер приступает к работе.
На планах здания он наносит тепло-потребляющее оборудование, обозначает место установки источника тепла и определяет трассировку трубопроводов.

Объемная модель системы отопления

В качестве греющего оборудования в системе отопления рассматриваются напольные и подпольные радиаторы, регистры и теплые полы.
Ко всем приборам по одной трубе подводится тепло, а по второй отводится отработавший теплоноситель.
В проектах отопления частных домов применяются трубопроводы из разных материалов.
Вот уже 15 лет самыми часто применяемыми считаются полипропиленовые трубы с дополнительным усилением – их монтировать и обслуживать легче, чем металлические.
Кроме того, маленькое гидравлическое сопротивление существенно увеличивает срок службы полипропиленовой системы трубопроводов. Любые выступы и неровности задерживают грязь и окалину, увеличивая сопротивление участка трубы.
Эта характеристика в совокупности с сопротивлением прочих фитингов и оборудования влияет на необходимость установки насоса.
Источником тепла может быть котел, работающий на газе, дровах, паллетах, дизеле или электричестве.
Выбор оборудования зависит от общей нагрузки на отопительную систему дома и возможностей заказчика.
Рабочую мощность котла определяет проектировщик.  Для этого он вычисляет объем тепловых потоков, который теряется через ограждающие конструкции.
Полученная величина и будет искомой мощностью. Расчет выполняется на основании данных о строительных конструкциях дома, предоставленных заказчиком.
В результате вычислений инженер получает информацию о том, сколько тепла нужно подвести в каждое помещение дома.
При расстановке приборов отопления, он следит, чтобы теплотворная способность обогревателей целиком восполняла потери помещения.
Зная, где находятся потребители тепла и его источник, проектировщик объединяет их в общую систему.
Определившись с оборудованием и подтвердив работоспособность системы отопления расчетами, проектировщик подсчитывает количество материалов и изделий, которые необходимо купить.

Содержание проекта отопления частного дома

По окончании проектирования заказчик получает альбом технических решений. В нем содержатся следующие чертежи:
– лист общих данных, на котором указываются рекомендации по устройству системы отопления;

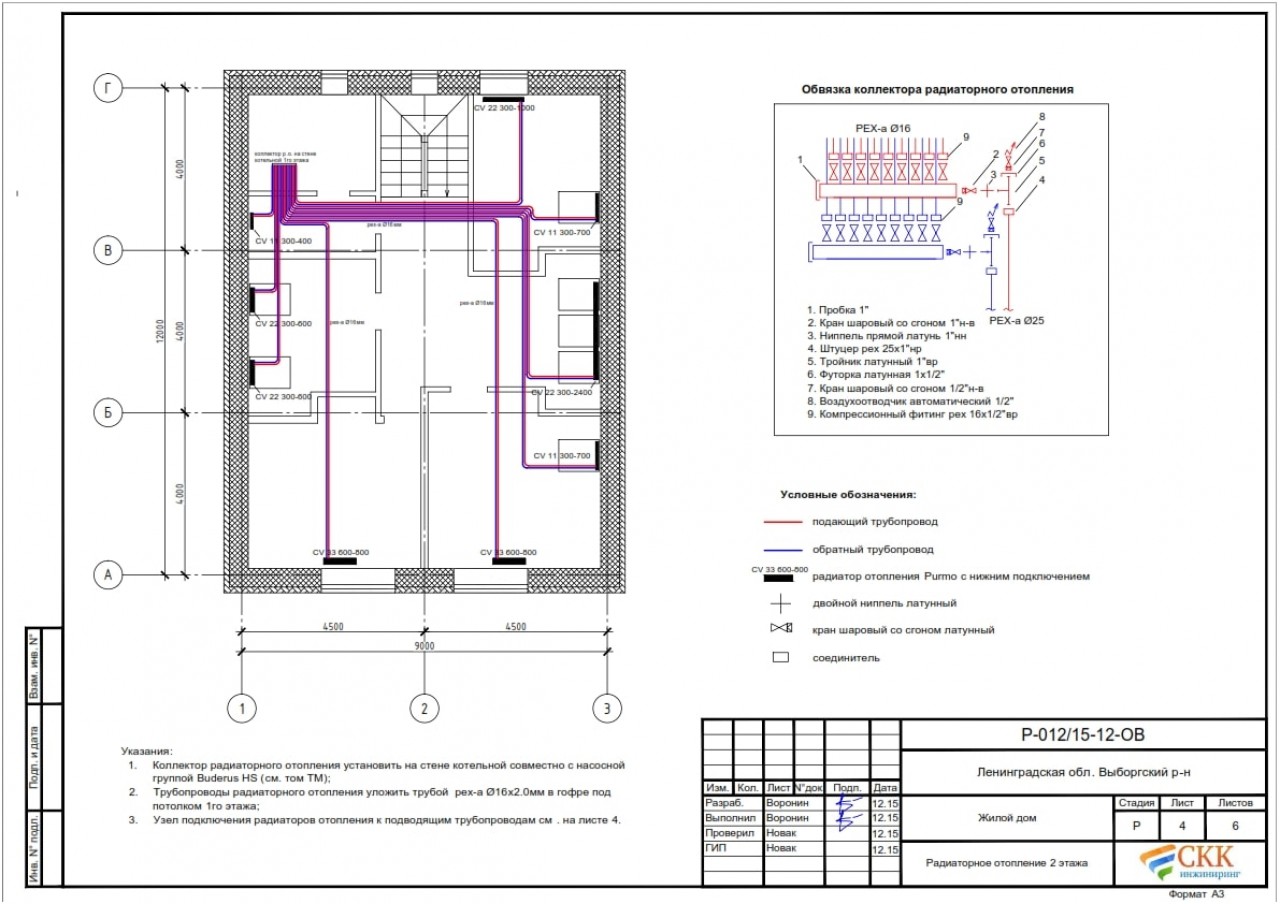

– планы этажей с разводкой труб, указанием мест установки отопительных приборов, котла, теплых полов и прочих элементов;
– разрезы и схемы системы отопления;
– монтажные узлы, отражающие способы подключения оборудования и трубопроводов;
– технические характеристики используемогов проекте оборудования;

– спецификация изделий и материалов.

Вывод

Нужен ли проект отопления? Нужен! Проект, отвечающий требованиям технических норм и пожеланиям заказчика, сможет выполнить только знающий специалист. При наличии требуемых исходных данных проектирование займет одну-две недели.

Проектирование системы отопления — «ЕвроХолод»

Проектирование отопления «ЕвроХолод» реализует с монтажом «под ключ». По вопросам, связанным с отоплением, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail [email protected] или отправьте быструю заявку

Система отопления является сложной инженерной системой, от надежной работы которой зависит комфорт, безопасность, возможность проживания в помещении в зимний период. Чтобы система работала эффективно и без сбоев, была экономичной и надежной, – необходимо провести проектирование системы отопления. Экономия на качественно выполненном проекте может обернуться неоправданными расходами.

Надёжность инженерных коммуникаций ценилась всегда, но сейчас на первый план также выходит энергоэффективность и удобство. Реализуемые системы становятся сложнее и дороже, они автоматизируются и тесно взаимодействуют между собой. Типовые разработки практически не получается применить без существенных изменений, система отопления – практически всегда уникальная конструкция.

• Оптимизация расходов
• Энергоэффективность
• Квалификация
• Комплексный подход

• Подбор оборудования: оптимально подобранные характеристики вентустановок и не самый дорогой бренд производителя в соотношении цена – качество, значительно уменьшают стоимость оборудования и не влияют на необходимые параметры.
• Оптимизация воздуховодов: правильно рассчитанные и оптимально расположенные трассы воздуховодов снижают необходимый объем жестяных изделий, следовательно уменьшаются расходы.
• Предотвращение переделок: вам не потребуется изменять архитектурные и инженерные решения по сопутствующим коммуникациям, не предусматривающие наличие систем вентиляции на стадии проектирования, что избавит вас от бессмысленных расходов на переделки, доработки и замену оборудования.

• Возможно существенно уменьшить эксплуатационные расходы электричества и горячей воды, учитывая это в проектировании систем вентиляции и кондиционирования.
• Для этого используются системы с рекуперацией тепла, рециркуляция приточного воздуха и оборудование с оптимальным электропотреблением.

• Практический опыт: наши проектировщики имеют не только теоретические знания, но и опыт ведения объектов и сдачи государственным службам.
• Готовые решения от 2 дней: планы для помещений в рамках 2000 м2 будут готовы в течение 2 – 5 дней, в зависимости от сложности объекта.
• Доработка проекта бесплатно: в большинстве случаев проект необходимо дорабатывать из-за изменений архитектурных, дизайнерских и технологических решений.
• В наличии все необходимые документы: сертификаты проектного СРО и ISO-9001, лицензия МЧС и др.
• У нас множество выполненных объектов и реальные отзывы клиентов.

• Проектируем комплексное решение, в котором все разделы инженерных систем согласованы между собой.
• «ЕвроХолод» также организует подбор оборудования, монтаж и дальнейшее обслуживание.
• Мы гарантируем качество своих услуг и выполняем их в сжатые сроки.
• Учитываются все пожелания заказчика и вносятся необходимые правки.

Cистема отопления – наиболее затратная инженерная система любого здания. На ее устройство требуется около 5% от общей стоимости строительства. Каждое строение обладает архитектурными и конструктивными особенностями, поэтому использование усредненных расчетов невозможно. Учитывать приходится многое: площадь здания, особенности климата, ориентацию по сторонам света, места теплопотерь и многое другое, играющее важную роль.

Проектный отдел нашей Компании профессионально выполняет проектирование систем отопления для объектов любой сложности и назначения, позволяя Заказчику сэкономить средства, получая высокий уровень эксплуатации в отопительный период.

Цена проектирования. Online-калькулятор

Скидка 50% от стоимости проекта при покупке оборудования! Отправьте заявку прямо сейчас.

Выберите тип помещений:

Тип помещенийЖилые помещенияСкладские помещения (хранение)Административно-бытовые (ТЦ, спортклуб, общепит и проч. )Производственные (цеха, производство и проч.)Технологические (спец. назначения, наука, медицина и проч.)

СКИДКА при заказе проекта нескольких разделов!

Online расчет носит информационный характер. Для получения коммерческого предложения необходимо сделать запрос менеджеру.

Прайс-лист на проектирование

Примеры проектов по отоплению

Акции и cкидки

При проведении комплексного проектирования в Компании «ЕвроХолод»:

• Предоставляем скидку на общую стоимость комплексного проектирования при условии проектирования 3-х и более разделов
• Предоставляем скидку на поставку оборудования и материалов
• Проводим инструктаж по управлению смонтированными системами
• Предлагаем бесплатное первоначальное сервисное обслуживание (при условии реализации проекта «под ключ» – проектирование, поставка, монтаж)

Наша Компания совместно с комплексным проектированием предоставляет дополнительные услуги:

• Предоставление смет и листов подбора оборудования на основании проектной документации
• Разработка инженерной документации для проведения тендера. Мы поможем выбрать наиболее подходящее именно Вам решение
• Разработка мероприятий по обеспечению соблюдения требований энергетической эффективности, составление энергетического паспорта
• Подбор и поставка оборудования и материалов
• Проведение монтажных работ
• Проведение сервисного обслуживания
• Переподбор оборудования

Стадии проектирования

Стадия “П”

Стадия «П» предназначена для проведения экспертизы проекта и получения разрешения на строительство, для согласования с заказчиком, специализированными структурами.

На стадии проекта (“П”) разрабатывается проектная документация, в состав которой входит:

• Пояснительная записка с общим описанием концепции, принятой для объекта по разделам
• Лист общих данных и характеристик инженерных систем
• Планы инженерных систем по этажам в одну линию
• Принципиальные схемы систем
• Спецификация основного оборудования

Стадия “Р”

На стадии «Р», после согласования дизайна и архитектуры, предоставляется рабочая документация для проведения строительно-монтажных работ.

Разработка рабочего проекта (“Р”) включает в себя весь комплекс расчетно-проектных работ, в состав которых входит:

• Расчёт воздухообмена, аэродинамический расчет, расчет теплопритоков и теплопотерь, гидравлический расчет
• Лист общих данных и характеристик принятых инженерных систем
• Планы всех этажей с разводкой инженерных систем с указанием всех сечений (диаметров), расчетных расходов, типов и количества воздухораспределительных устройств, привязок оборудования, электрических нагрузок и другой необходимой информацией для монтажа инженерных систем
• Аксонометрические схемы инженерных систем
• Спецификация оборудования и материалов
• Смета с объемами работ

При определении тепловой нагрузки систем отопления учитываются особенности теплового режима помещений. В помещениях с постоянным тепловым режимом, к которым относятся промышленные здания, сельскохозяйственные постройки, жилые и общественные здания, тепловая нагрузка определяется из теплового баланса. В помещениях с переменным режимом при определении тепловой нагрузки различают два периода – рабочий и нерабочий. В нерабочее время необходимость в отоплении может отсутствовать. Во всех случаях при расчете мощности систем отопления необходимо учитывать минимальные часовые тепловыделения. Кроме того, системы отопления должны обеспечивать нормируемые параметры воздуха к началу рабочего периода. Отопление, рассчитанное только на период нерабочего времени, называется дежурным отоплением.

Тип отопления напрямую зависит от площади дома. В силу малой инерционности систему с естественной циркуляцией можно использовать для сооружений площадью не более 100м2. Расчет и проектирование систем отопления осуществляется с учетом целого ряда особенностей. Например, для зданий с большей площадью необходима принудительная циркуляция теплоносителя, включением циркуляционных насосов в систему.

Что Вы получите в результате проведения проектирования

• Проект инженерных систем (в соответствии с действующими нормами, правилами, ГОСТами)
• Графическую часть проекта (отображает принятые решения в виде схем, чертежей и других графических форм)
• Пояснительные записки к проекту (содержит описание принятых технических и прочих решений и результаты расчетов)
• Спецификации оборудования и материалов

В случае, если проект разрабатывается для здания в несколько этажей, в проект включаются поэтажные планы трубопроводов, на которых указываются места монтажа приборов отопления и технические характеристики приборов.

Каждый проект выполняется индивидуально для конкретного Заказчика, соблюдая все его пожелания, интересы, возможности. При этом учитываются современные тенденции в развитии систем отопления и используются современные экономичные радиаторы и конвекторы, теплые полы и теплые стены, низкотемпературные конденсационные котлы или классические системы с чугунным котлом и медными трубами. Выбор огромный и мы поможем Вам его сделать.

Сроки проектирования

Cроки проектирования зависят от полноты предоставляемой заказчиком информации, точности технического задания, степени готовности объекта (реконструкция или новое строительство), согласования проектных решений с дизайнером, архитектором и другими смежными инженерными разделами проектирования. Ориентировочные сроки:

Площадь объекта	Сроки
	Стадия «П»	Стадия «Р»
До 300 м2	от 7 рабочих дней	от 7 рабочих дней
300-600 м2	от 10 рабочих дней	от 15 рабочих дней
600-1000 м2	от 20 рабочих дней	от 25 рабочих дней
1000-2000 м2	от 30 рабочих дней	от 40 рабочих дней
Свыше 2000 м2	Определяется индивидуально

Данные, которые предоставляет заказчик

• Архитектурно-строительные чертежи здания
• Дизайн проекта (при наличии)
• Технологический проект (при наличии)
• Проектные данные на существующие инженерные системы (в случае реконструкции)
• Техническое задание на проектирование (как правило, составляется совместно с проектной организацией)

Этапы разработки проекта

1. Конструирование системы отопления. На данном этапе учитываются:

• Размещение выбранных и согласованных с расчетными характеристиками отопительных приборов
• Трассировка стояков отопления и трубопроводов
• Место расположения запорно-регулирующей арматуры
• Места спуска и наполнения водой системы отопления

Данный этап заканчивается выполнением схемы системы отопления с указанием тепловых нагрузок отопительных приборов расчетных участков.

2. Технико-экономическое обоснование проекта – разрабатывается техническое задание, т.е. текстовое описание проектируемой системы, и коммерческое предложение, т.е. описание затрат на создание системы.

3. Прохождение экспертизы – обязательный этап. Обязательная госэкспертиза проектной документации предусмотрена законодательством РФ. Результатом этого этапа является проект с положительными заключениями и согласованиями, на основе которого может создаваться рабочая документация.

4. Разработка рабочей документации на основании утвержденной проектной документации, предназначенной для проведения строительно-монтажных работ. Состав и содержание рабочей документации определяется Заказчиком в зависимости от степени детализации решений, содержащихся в проектной документации, и указывается в задании на проектирование. Как правило, в ее состав входят рабочие чертежи и спецификации, в которых представлена полная деталировка проводимых работ.

5. Подготовка исполнительной документации осуществляется после проведения строительно-монтажных работ. Исполнительная документация передается Заказчику.

В результате Заказчик получает полный пакет документов – проект системы отопления. В проект должны входить: общие данные, план системы отопления, характеристика оборудования, изометрические или аксонометрические схемы, схемы обвязки отопительных установок и приборов, спецификации, расчеты теплоотдачи и теплопотерь.

Применение проектов отопительных систем позволит качественно выполнить дальнейший монтаж системы и установку отопительного оборудования.

Требования к системам отопления

• Санитарно-гигиенические. Системы отопления должны обеспечивать внутри помещения заданную температуру воздуха, равномерную по объёму рабочей зоны помещения. Температуры внутренних поверхностей наружных ограждений и нагревательных приборов должны находится в приделах нормы
• Экономические. Системы отопления должны обеспечивать минимум приведенных затрат по сооружению и эксплуатации. Показателями экономичности являются также расход материала, затраты труда на изготовление и монтаж. Экономичность системы определяется технико- экономическим анализом вариантов различных систем и применяемого оборудования
• Строительные. Системы отопления должны соответствовать архитектурно-планировочному решению помещений. Размещение отопительных элементов должно быть увязано со строительными конструкциями
• Монтажные. Элементы систем отопления должны изготавливаться преимущественно в заводских условиях, детали унифицированы, затраты труда минимальны
• Эксплуатационные. Система отопления должна быть надежной в поддержании заданных температур воздуха. Надежность системы обуславливается её долговечностью, безотказностью, простотой регулировки управления и ремонта. Система должна быть безопасной и бесшумной в работе, Должна обеспечивать наименьшее загрязнение вредными выделениями помещений и атмосферного воздуха

Особенности проектирования системы отопления

При разработке проекта системы отопления рекомендуется учитывать ряд принципиально важных моментов:

• тип помещения (жилое, нежилое), особенности планировки;
• климатические особенности местности;
• расчет необходимого количества тепла с учетом толщины стен, фундамента и перекрытий здания;
• выбор схемы отопления.

Один из главных документов проекта – тепловой расчёт всей системы, гдн обосновываются показатели объёма тепловой энергии, необходимой объекту, тепловых нагрузок и тепловых потерь. Эти расчёты влияют на выбор оптимальной схемы отопления.

От разводки (схемы расположения приборов отопления и соединяющих труб) зависит эффективность работы отопительной системы, ее экономичность и эстетичность. Выбор разводки отопления зависит от площади здания и его конструктивных особенностей, от вида системы отопления. Схемы разводки условно делят на несколько групп:

• Однотрубные и двухтрубные
• Горизонтальные и вертикальные
• Тупиковые, с попутным и встречным движением теплоносителя

Конкретная система отопления должна иметь по одному из двух признаков из всех трех групп характеристик. Например, разводка может быть однотрубной, горизонтальной с тупиковым движением теплоносителя или двухтрубной, горизонтальной, со встречным движением теплоносителя и т.д.

Основные виды отопления

• Водяное отопление
• Воздушное отопление
• Паровое (только для нежилых зданий) отопление
• Инфракрасное отопление

Традиционным видом является водяное отопление, в основе которого лежат нагревательные котлы и радиаторы, к ним подключённые. Воздушное отопление постепенно вытесняет водяное, так как обладает более высоким КПД, не требует установки котлов и радиаторов (а значит, проще в монтаже) и позволяет экономить затраты на отопление. Наиболее экономичным и эффективным является инфракрасная схема отопления. Но она подходит больше для отопления конкретных участков помещения, в частности, рабочих зон. Это обусловлено тем, что принцип работы этой системы заключается в нагреве предметов, а не воздуха в помещении, т.е. обладает направленным действием.

После выбора схемы отопления производятся:

• гидравлический расчет – определение диаметра труб для циркуляции теплоносителя и выбор необходимых насосов
• расчеты нагрузок на проектируемую систему
• внутридомовая система прокладки трубопроводов
• схема установки приборов отопления
• аксонометрическая проекция системы
• узлы планируемого подключения и т.д.

Технический отдел решает следующие задачи

• Разработка полного комплекта проектной документации
• Согласование проектной документации с надзорными органами и другими городскими службами
• Техническая экспертиза имеющегося оборудования и выдача рекомендаций по его использованию, модернизации или замене
• Экспертиза готовых проектов
• Авторский и технический надзор за выполнением монтажных работ

Классификация систем отопления

Различают местные и центральные системы отопления:

• Местные системы – это системы, в которых все элементы объединены в одном устройстве и система предназначена для обогрева одного помещения. К местным системам относятся – печное отопление, газовое (при сжигании топлива в местном устройстве – газовый конвектор, инфракрасный излучатель) и электрическое
• Центральные системы обогревают ряд помещений из центра (теплогенераторная, котельная, ТЭЦ), в котором вырабатывается теплота, передаваемая теплоносителем к нагревательным приборам отапливаемых помещений

Система отопления представляет собой комплекс элементов, необходимых для обогрева помещения. Основными элементами являются источники тепла, теплопроводы, нагревательные приборы. Передача тепла осуществляется с помощью теплоносителей. Несмотря на наличие минусов у всех видов теплоносителей, все они широко используются в системах отопления и теплоснабжения, они могут прекрасно уживаться в одном помещении, обеспечивая решение задач отопления и теплоснабжения, защиты конструкций от наледи и по обеспечению помещения горячей водой.

Основные пути передачи тепла от отопительного прибора в помещение:

• Конвективное отопление. К нему относятся все виды отопления, в которых тепловая энергия передается благодаря перемещению объемов горячего и холодного воздуха. Теплый воздушный поток устремляется вверх, холодный/остывший воздух опускается вниз. Отсюда и основной недостаток конвективного отопления – большой перепад температур в помещении, т.е. высокая температура воздуха под потолком и низкая у пола. Самым ярким примером является отопление с помощью тепловых пушек и тепловентиляторов
• Инфракрасное (лучистое) отопление – вид отопления, при котором тепло передается излучением. Отопительные приборы размещают непосредственно над или под обогреваемой зоной. Основной недостаток – то, что при неправильном расчете (монтаже) и эксплуатации (длительное использование) можно получить перегрев предметов и тела человека
• Конвективно – лучистое. Большинство отопительных приборов (радиаторы, конвекторы, теплые полы и стены) являются конвективно – лучистыми, но соотношение конвекции и излучения у всех разное. При выборе способа отопления важно учитывать, что оптимальное и наиболее комфортное соотношение лучистого и конвективного тепла составляет 50/50.

Практически все отопительные приборы используют указанные пути передачи тепла, но все в разном соотношении.

К преимущественно конвективным приборам отопления можно отнести конвекторы с механическим и с естественным побуждением. Они бывают встраиваемые, навесные, напольные, замаскированные под предметы интерьера и т.п. Также к конвективным приборам можно отнести отопительные агрегаты, фанкойлы, системы воздушного отопления.

Проектирование воздушного отопления сильно взаимозависимо от систем вентиляции и кондиционирования и будет обоснованным в случаях отопления помещений больших объемов – складов, торговых залов, а также совместно с системами  дежурного водяного отопления при периодическом использовании помещений.

В панельных штампованных радиаторах излучающая составляющая начинает преобладать над конвективной.

К приборам, практически полностью использующим излучающую составляющую, относятся всевозможные излучающие панели.

Новые технологии проектирования и монтажа, как и новые материалы (полипропиленовые, металлопластиковые трубы, трубы из сшитого полиэтилена, модульные системы монтажа) удешевляют стоимость проектных и монтажных работ, и уменьшают сроки монтажа отопления, а все это вместе только придает популярность данной технологии.

Основные виды теплоносителей системы отопления:

• Пар – при конденсации в нагревательных приборах отдает значительное количество теплоты за счет скрытой теплоты парообразования. Поэтому масса пара при данной тепловой нагрузке уменьшается по сравнению с другими теплоносителями. Но пар как теплоноситель в системах отопления уступает воде, так как температура приборов будет выше 100 °С, что приводит к возгонке органической пыли, оседающей на приборах, и к выделению в помещение вредных веществ и неприятных запахов. Также следует учесть, что паровые системы могут быть источниками шума. При низких давлениях (применяемых в системах отопления) пар имеет значительный удельный объём, что ведет к увеличению сечений трубопроводов
• Воздух – легко подвижный теплоноситель – безопасен в пожарном отношении, в воздушных системах возможно простое регулирование постоянства температуры в помещении. Но из-за малой теплоемкости воздуха для удовлетворения заданной тепловой нагрузки масса воздуха должна быть значительной, что приводит к наличию каналов с большим сечением для его перемещения и дополнительному расходу энергии. Воздушное отопление в некоторых случаях может спровоцировать развитие вредоносных бактерий, легионел. Поэтому воздушное отопление применяют только на промышленных предприятиях, совмещая его с системами принудительной вентиляции или путем установки в цехах отопительных агрегатов
• Вода – обладает большой теплоемкостью и плотностью, что позволяет передавать большие количества теплоты при малом объеме теплоносителя. Это обеспечивает малые размеры трубопроводов и относительно невысокие потери тепла. Допускаемая по санитарно-гигиеническим нормам температура нагревательных приборов легко достигается, однако на перемещение воды требуется большой расход энергии. Вода циркулирует по трубам замкнутого типа, а потом тепло передается в различные отопительные компоненты, а от них уже обогревается все помещение

Водяное отопление получило в настоящее время наибольшее распространение в силу своих преимуществ перед другими системами отопления:

• небольшая температура поверхности различных приборов и труб
• обеспечение одинаковой температуры в помещениях
• бесшумная работа
• длительные эксплуатационные сроки
• экономия топлива
• простота в обслуживании и эксплуатации

Опыт эксплуатации водяных систем показал их наилучшие гигиенические и эксплуатационные показатели. Системы водяного отопления обладают наибольшей надежностью, бесшумны, просты и удобны в эксплуатации, могут иметь значительный радиус действия по горизонтали. По вертикали радиус действия системы определяется гидростатическим давлением.

В водяных и паровых системах теплоноситель – вода или пар – нагреваются в генераторе теплоты и передаются по трубопроводам к нагревательным приборам. В воздушных системах нагретый воздух поступает непосредственно в помещение из системы вентиляции.

По способу перемещения теплоносителя центральные системы отопления подразделяются на системы с естественной циркуляцией и системы с механическим побуждением (принудительная циркуляция). Для подобной циркуляции водяные варианты отопления должны быть оснащены одним или несколькими насосами. После того, как теплоноситель проходит по всему контуру отопления, он полностью охлаждается и возвращается назад в котел. Здесь он снова нагревается и, таким образом, снова позволяет отопительным приборам выделять тепло. Отопление с циркуляцией воды естественного плана в последнее время применяется крайне редко.

Конечно же, вопрос какая система отопления лучше является нецелесообразным, так как та или иная система является эффективной в определенных условиях. Сравнение систем отопления следует производить, учитывая все их плюсы и минусы, ориентируясь на условия установки и собственные возможности.

Объекты

В компании «ЕвроХолод» проектирование проводится только квалифицированными специалистами, обладающими опытом работы и высокими профессиональными навыками в области решения инженерных задач любой степени сложности для объектов различного назначения:

• Офисы и административные здания
• Квартиры и коттеджи
• Кафе и бары
• Бассейны
• Торговые помещения
• Производственные здания и помещения
• Спортзалы, фитнес-центры
• Культурно-зрелищные учреждения (кинотеатры, развлекательные центры)
• Гостиницы, отели
• Автостоянки, автосервисы, АЗС
• Санатории, пансионаты, дома отдыха
• “Чистые помещения”, поликлиники, больницы
• И другие объекты …

Наши объекты

О проектировании

Проектирование – это целый комплекс работ по расчету различных инженерных систем с целью достижения сбалансированной работы при сохранении основных расчетных параметров объекта, оценка необходимого количества, качества и номенклатуры оборудования, составления рабочих схем, чертежей, перечней оборудования и обоснования выбора того или иного технического решения.

По результатам многочисленных исследований установлено, что работоспособность людей, чувство комфорта в большей степени зависят от таких параметров микроклимата, как:

• Температура воздуха в помещении
• Чистота и скорость движения воздуха
• Влажность

Нормальный микроклимат обеспечивают грамотно выполненные проекты, качественное оборудование и профессиональный монтаж.



Проектирование должно быть ориентировано на применении оборудования, которое будет надежным в работе, простым в эксплуатации и с высокой ремонтопригодностью.

Планировать инженерные системы лучше всего на стадии проектирования объекта или его ремонта. В этом случае все коммуникации и оборудование можно правил

ьно разместить, грамотно интегрировать все инженерные системы и согласовать с дизайнерским проектом.

Плюсы комплексного проектирования

• Комплексное решение, в котором все разделы инженерных систем согласованы между собой, учтены и объединены в единое целое: дизайн проекта, системы вентиляции и дымоудаления, кондиционирования и отопления, автоматика, водоснабжение и канализация, пожарная сигнализация, пожаротушение, слаботочные системы, теплоснабжение, электроосвещение и др.
• Сокращение финансовых вложений
• Снижение рисков
• Экономия времени и сроков выполнения работ по объекту

Качественный проект инженерных систем, разработанный профессионалами, – залог успеха всей реализации проекта в целом. Специалисты проектного отдела компании «ЕвроХолод», опытные проектировщики, готовы в минимальные сроки подготовить для Вас проект, учитывая все особенности Вашего объекта, Ваши пожелания и самые актуальные и технически интересные решения в области инженерных систем.

Опыт показывает, что без проекта возникают ситуации, когда даже самое технически верное решение в одной из областей инженерии, самое лучшее оборудование и качественный монтаж не дают того результата, который хотели получить в итоге. Причина тому – узконаправленный, а не комплексный подход к решению поставленной задачи. Проектирование пре

доставляет возможность создать полноценное решение, увидеть Ваш объект таким, каким он будет после завершения всех работ. Оно позволяет еще до начала реализации проекта проработать и учесть все нюансы, вплоть до самых, казалось бы, незначительных, которые могли бы впоследствии каким-либо образом повлиять на успешную реализацию проекта.

Обратите внимание, что при отсутствии проекта могут возникнуть проблемы при монтаже из-за неслаженности работы различных инженерных систем.

Смотрите фотографии с объектов

Отправьте заявку на проектирование

Мы заботимся о здоровье и комфорте наших клиентов! Поэтому при проектировании инженерных систем нашими специалистами учитываются все действующие стандарты и нормативы. Проектирование выполняется инженерами Компании ЕвроХолод с гарантией полного соответствия санитарным, противопожарным, экологическим и прочим нормам Российской Федерации. Мы отвечаем за безопасность и эффективную работу спроектированных нами инженерных сетей.

Заказать проект или получить консультацию можно, позвонив нам по тел. +7 (495) 745-01-41, написав письмо на почту [email protected]

Мы – профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.

Проектирование отопления «ЕвроХолод» реализует с монтажом «под ключ». По вопросам, связанным с отоплением, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail [email protected] или отправьте быструю заявку

Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Ждем Вашего звонка по телефону: +7(495) 745-01-41

Наш email: [email protected]

О компании , Отзывы , Наши объекты , Контакты

Проект систем отопления квартиры в многоквартирном доме, примеры проекта

Проект отопления квартиры в многоквартирном доме – документ, который регламентирует работу по обустройству автономного отопительного контура на объекте. Он включает в себя ряд схем и расчетов, которые позволяют сформировать максимально эффективную систему отопления. И от качества их исполнения во многом зависит продуктивность функционирования сети в реальных условиях.

Именно поэтому столь важно поручить проектирование квалифицированным специалистам. При обращении к нам вы избавляете себя от всех проблем и переживаний. В нашей команде задействованы высококлассные мастера, которые обладают значительным опытом и отличными навыками. Да и ценанаших услуг вполне разумная и демократичная.

Наше проектирование систем отопления – залог тепла и уюта в вашей квартире.

Мы гарантируем успешное оказание услуги и закрепляем эту гарантию в условиях договора.

Мы будем информировать Вас о статусе выполнения дела в режиме он-лайн, что позволит Вам держать руку на пульсе.

При необходимости специалисты компании могут находиться на связи с клиентом и отвечать на его вопросы 24 часа в сутки.

Этапы проектирования

Проектирование индивидуального отопительного контура в Москве относится к категории работповышенной сложности. Подобные мероприятия требуют обязательного учета ряда факторов. Среди них:

• Показатели теплозащиты конструкции здания;
• Имеющиеся тепловые нагрузки;
• Потребность в отопительных приборах;
• Аспекты действующего проекта отопления;
• Общая площадь частной квартиры и ее конфигурация;
• Взаимное расположение отдельных помещений;
• Возможность интегрирования в центральную магистраль;
• Потребность в автоматизации системы и степень автоматизирования.

Разрабатывается индивидуальный проект в несколько этапов. Первоначально формируется эскиз. При его подготовке важно гармонично интегрировать создаваемую сеть в иные инженерные коммуникации (водоснабжение, энергосистема и прочие).

Далее следуют работы по подготовке ТЭО. В соответствии с полученным технико-экономическим обоснованием определяются требования, которые будут предъявлены к монтажным схемам. Здесь же формируется смета, подбирается оборудование и необходимые материалы.

После этого формируется схема монтажа системы. В соответствии с ней определяется оптимальный формат размещения отдельных компонентов. Подготавливаются те технические решения, которые будут реализованы при формировании контура.

На завершающем этапе готовится проектная документация. Она представлена различными схемами, чертежами, детальными планами и иными документами. На их основании в дальнейшем и будут проходить все работы по обустройству отопительной системы.

Состав проекта

Подготовленный нами пример проекта в обязательном порядке включает такие блоки:

• Пояснительная записка – содержит информацию о составе проекта и перечне имеющихся приложений, а также данные касательно запланированного монтажа;
• План отопительных сетей – здесь указывается конкретная система отопления в квартире и содержится план ее разводки;
• Аксонометрическая схема – указывает схемы интегрирования отопительных приборов, места прокладки трубопроводов, коллекторов и прочего оборудования;
• Спецификация – здесь можно ознакомиться с требуемыми для проведения работы материалами и комплектующими, а также их техническими и эксплуатационными параметрами.

Аспекты ценообразования

Итоговая стоимость проекта отопления формируется исходя из ряда факторов. Среди них стоит выделить площадь объекта, его конфигурацию, сложность поставленной задачи, объемность требуемой работы и сроки ее выполнения. Но стоимость наших услуг в Москве гарантировано порадует вас своей доступностью, а заказать их вы можете в удобное для себя время.

Хотите заказать проект отопления? Нет никаких проблем. Специалисты нашей компании сделают все оперативно и в наилучшем виде. Обращайтесь. Нам вы можете довериться в любой ситуации.

Примеры успешно оформленных документов (в PDF)

Для получения бесплатной консультации оставьте Ваши контактные данные:

Все права защищены. Агентство “Город”. 2010 – 2021г.

Монтаж систем отопления Новосибирск

Отопление в производственных помещениях является нестандартной задачей, требующей решения. В данном случае ничего удивительно нет. Важно понимать, что каждое строение и конструкция возводились под определенные технологические процессы. При этом размеры существенно отличаются от помещений жилого и бытового предназначения – они огромные.

Зачастую можно встретить промышленные здания, общая площадь которых превышает несколько тысяч квадратных метров. Высота потолков может достигать 8-9 метров. Редко, но все же можно встретить помещения, высотой до 20-25 метров. Рабочая зона, которая действительно нуждается в обогреве, в большинстве случаев не превышает 2-2,5 метров.

Организация производственного процесса считается многоплановой задачей, кроме этого, обязательно должны быть учтены все факторы. Кроме оборудования высокого качества и квалифицированных сотрудников с опытом работы требуется уделять внимание поддержанию оптимального температурного режима внутри помещения. Для этих целей требуется с особой тщательностью подходить к разработке схем отопительных систем для промышленных предприятий.

Виды отопления, в зависимости от характеристик помещения

Перед тем, как приступить к проектированию и установке системы отопления, специалисты в обязательном порядке должны обратить внимание на ряд факторов, имеющих важное значение. Таким образом, первым делом во внимание берут оптимальный температурный режим, который будет поддерживаться внутри помещения. Именно от данного показателя напрямую зависит выбор подходящей отопительной системы отопления.

Во время проектирования и составления схемы будущего отопления для производственного помещения рекомендуется обратить внимание на ряд параметров, а именно:

1. Общая площадь помещения, высота потолков. В том случае, если расстояние от поверхности пола до потолка превышает 3 метров, то установка конвекционных систем не рекомендуется (водное, воздушное отопление). Обусловлено это внушительным объемом промышленного помещения.
2. Теплоизоляционные свойства стен, кровли строения. Теплопотери здания – первое, на что должен обратить внимание специалист при выборе подходящего оборудования. Важно понимать, что отопительная система должна быть не только эффективной, но и экономичной с финансовой точки зрения. В данном случае оптимальнее всего отдавать предпочтение зональным источникам отопления. С их помощью можно поддерживать необходимый температурный режим в конкретной области промышленного помещения.
3. Технологические требования температурного режима на производстве. Таким образом, если рассматривать предприятие по переработке и обработке натуральной древесины, то температурный режим в цехах должен быть постоянно на одном уровне. В противном случае это может негативно сказаться на качестве выпускаемой продукции. Если предприятие работает исключительно с металлом, то комфортный температурный режим требуется только для работы сотрудников.

Для того чтобы проанализировать все параметры, требуется изучить преимущества и недостатки каждого вида системы отопления. Отопление, используемое для производственных помещений, отличается между собой не только схемами, но используемыми компонентами.

стоит ли его заказывать или можно сэкономить

Содержание статьи:

Едва ли можно переоценить значимость отопительной системы в частном секторе. Особенно если учесть, что о надёжности и эффективности отопления владельцу собственного дома приходится заботиться самостоятельно. Но далеко не каждый застройщик скажет, что у него все комнаты нормально прогреваются зимой, что не приходится тратить слишком много средств на оплату потреблённого тепла. Почему так? Времени не хватает, денег, знаний? Решение существует: чтобы можно было обеспечить комфортные условия проживания и при этом не разориться из-за непомерного расхода топлива – нужно тщательно планировать, потребуется качественный проект отопления.

Что такое проект отопительной системы

Какие преимущества даёт проектирование

Общестроительная практика показывает, что при возведении дома по детально разработанному проекту в среднем удаётся сэкономить свыше 15 процентов средств и на 20-30 процентов сократить сроки строительства. Примерно такая же ситуация складывается, если рассматривать отдельно только отопительные системы. Кроме экономии есть и другие очевидные выгоды.

Эскизный 3Dпроект воздушного отопления

Проект отопления квартиры или частного дома позволяет:

• Уменьшить капитальные затраты. Домовладелец покупает теплогенератор, насосы и отопительные приборы, которые будут полностью подходить по производительности под конкретное жилье и условия эксплуатации, без лишних «запасов» мощности, которые прямо влияют на стоимость оборудования.
• Снизить эксплуатационные расходы. Меньше будет расходоваться топлива (тепловой энергии), реже придётся обслуживать магистрали и оборудование.
• Собрать безопасную и долговечную систему. Отказы и аварии систем отопления очень дорого обходятся из-за порчи своего и чужого имущества. Устранить ошибки бывает крайне сложно технически.
• Добиться комфортного температурного режима во всех помещения, в том числе иметь возможность вручную или автоматически регулировать работу отопления в зависимости от различных обстоятельств.
• На основании проектной документации (подробной и однозначной) легко выбрать подходящего исполнителя. Соискатели смогут предоставить точные, исчерпывающие коммерческие предложения.
• Строить отношения с подрядчиками исключительно на основании схем, чертежей, списков-спецификаций. Это практически исключает разночтения и недопонимание, даёт возможность составить качественные графики и сметы – чётко контролировать расходы и сроки.

Какую документацию получает заказчик

Проект отопления дома – не просто файлик с указанием перечня работ, увенчанный стоимостью материалов и монтажа. В большинстве случаев проект представляет собой солидный многостраничный документ, состоящий из описательной текстовой части и целого ряда чертежей и различных схем.

Важно! Проект разрабатывается исключительно в соответствии с требованиями действующих нормативных документов и содержит всю необходимую информацию для создания надёжной и эффективной системы.

Тёплые полы в проекте отопления

Обычно проект включает в себя следующие документы:

1. «Вступительные»: титульный лист, краткое содержание, лист согласования, состав проекта.
2. Технические условия.
3. Техническое задание.
4. Пояснительная записка. Приводится обоснование решений, описываются общие характеристики будущей системы, климатических условий, объекта (уровень теплопотерь, конфигурация, назначение, характер эксплуатации). Информация подаётся в виде таблиц или текста.
5. Рабочая документация для проведения монтажных работ. Это будут графические файлы: чертежи, схемы, планы. Например – структурная схема, эскизный проект, этажный план или аксонометрический чертёж. Часто содержимое и состав РД определяется самим заказчиком (это указывается в техзадании). Освещаются следующие моменты:
   • Особенности отопления помещения/этажа/зоны (необходимая температура воздуха, потребность в тепловой энергии).
   • Тип разводки, общая конфигурация сети, размеры и сечения трубопроводов.
   • Габариты и расположение отопительных приборов.
   • Место установки основного оборудования.
   • Характеристики теплогенератора (указывают мощность, температуру теплоносителя на входе/выходе, рабочее давление).
   • Зоны обслуживания и функционирования отопительных приборов и теплогенераторов.
   • Детализация (развёртка) отдельных узлов: теплогенератора, отопительных приборов, котельной, коллекторного шкафа, бойлера.
   • Некоторые нюансы монтажа (даются в примечаниях).
   • Спецификация оборудования и комплектующих. Приводятся требования/рекомендации для: котла, горелок, отопительных устройств, автоматики и терморегуляторов, насосов, водонагревателя, расширительного бака, коллектора, дымохода, трубопроводов (сечение, материал, иногда – марка, производитель), ёмкостей и бункеров для топлива, расходников.
6. Технические задания для других систем здания. Цель – увязать воедино проекты разных инженерных систем.
7. По заказу домовладельца – расчёт стоимости монтажа и материалов.
8. Сведения о компании, выполняющей проектирование: допуски, лицензии, сертификаты.
9. Согласование проекта с контролирующими органами, архитекторами и т.д.

На аксонометрической схеме находим информацию о радиаторах (тип подключения, габариты, мощность) и трубах (диаметр различных участков, уклоны)

Как заказать проект отопления жилого дома

Кому доверить проектирование отопительной системы

Сейчас проекты отопления для частных домов выполняются с использованием специализированного программного обеспечения, что позволяет найти наиболее эффективные варианты, как для типовых зданий, так и для решения индивидуальных задач.

Проектные документы должны быть согласованы и подписаны разработчиком и проверяющим лицом (проект отопления многоквартирного дома, общественного здания сдаётся на госэкспертизу). Поэтому важно, чтобы проектант имел не только бесценный опыт, но и разрешение на проведение проектных работ. Как правило, эти услуги предоставляют фирмы, которые занимаются монтажом отопительных систем или продажей оборудования. Очевидно, что лучше всего заказать проект, а также оборудование и монтаж в одной и той же компании. Тогда застройщик может обезопасить себя от не всегда прозрачного разделения ответственности между инженером-разработчиком, монтажниками и продавцами. Кроме того, при «комплексном подходе» можно получить приличную скидку.

Детализация радиаторов отопления. Указана марка и мощность прибора, тип арматуры, способ обвязки

Как это происходит

Как правило, процесс проектирования идёт по одному и тому же сценарию. Попробуем перечислить основные этапы:

• Домовладелец предоставляет исходные данные: план дома (с размерами и назначением помещений), план земельного участка, технические условия по инженерному обеспечению, техническое задание и т.д.
• Проектантом создаётся эскизная схема. Выполняется экспликация помещений. Рассматривается возможность применения тех или иных решений для объекта, определяются параметры основного оборудование (тип, марка, поставщик).
• Производятся необходимые расчеты: тепловой, гидравлический, параметров рабочего оборудования.
• На основе предварительных расчётов и эскизного проекта разрабатывают технико-экономическое обоснование для системы. Составляются предварительные схемы, с заказчиком уточняется техзадание, обсуждаются детали. Определяется окончательная стоимость работ.
• Документы рассматриваются в контролирующих организациях. Если необходимо, вносятся коррективы, пока не будут получены все согласования и заключения.
• Создаётся детальная рабочая документация и спецификация.
• Проект передаётся заказчику.

План отопления этажа коттеджа с экспликацией помещений

Важно! Инженерные расчёты обычно не попадают в проектную документацию. Сметы тоже можно считать «опцией».

Сколько стоит сделать проект отопления

Проектные организации предлагают застройщикам несколько пакетов услуг: инженерный проект, монтажная схема, эскизный проект. Выбор производится в зависимости от потребностей заказчика, монтажная схема и эскизы, по сути, являются этапами полноценного проектирования, усечёнными вариантами основного продукта.

Сам проект может «потянуть» на значительную сумму – до десяти процентов от стоимости всего отопления. Цена проекта зависит от сложности и детализации технического задания. Например, для частного дома с автономной системой застройщику может быть достаточно иметь только монтажную схему, которая будет примерно на треть дешевле. Расчёт стоимости проекта в любом случае определяется площадью объекта, расценки указываются за квадратный метр. При этом, например, если необходимо сделать проект отопления многоквартирного дома площадью от 1000 м², то часто предоставляется существенная скидка (до 50 процентов), а если это коттедж менее 200 квадратов, то цена может увеличиваться по сравнению с базовой. Отдельная стоимость за квадратный метр может озвучиваться для проектирования радиаторного отопления или водяного тёплого пола (он обходится заказчику дешевле), а также на разработку котельной или автоматики.

Видео: проектирование систем отопления

Понравилась статья? Поделитесь с друзьями:

Признаков того, что ваши воздуховоды нуждаются в чистке

Заметили ли вы маленькие клочья пыли, выходящие из воздуховода каждый раз, когда вы включаете систему отопления, вентиляции и кондиционирования воздуха (HVAC)? Вы видели пыль или шерсть домашних животных, застрявшую в вентиляционном отверстии? Есть ли пыль на решетке регистров возвратного воздуха? Это может быть признаком того, что воздуховод в вашем доме требует тщательной очистки.

Держите воздуховоды в ряд.

Внутри вашей системы HVAC мелкая пыль собирается на поверхностях воздуховодов, вентиляционных отверстиях, двигателях и змеевиках.Чешуйки омертвевшей кожи, шерсти и перхоти домашних животных попадают на пыль, и вскоре в результате этого процесса создается плотная матовая среда, в которой могут процветать бактерии, плесень, пылевые клещи и аллергены. Воздушные фильтры удаляют большую часть их из воздушного потока, но не все части системы HVAC. Вот почему так важно периодически проверять состояние ваших воздуховодов, чтобы узнать, можно ли им воспользоваться услугами по очистке воздуховодов.

Верхние 5 индикаторов загрязнения воздуховода

Любой из этих индикаторов показывает, что на вашу систему HVAC и воздуховоды негативно влияет слишком много пыли и грязи:

1. Откройте одну из вентиляционных крышек и загляните внутрь.Посмотрите, нет ли на нем грязи, мусора или спутанной пыли.
2. Осмотрите регистры возвратного воздуха на предмет скопления пыли, особенно если есть толстые нечеткие слои пыли.
3. Вытащить воздушный фильтр. Если воздушный фильтр забит пылью, значит, поток воздуха перекрывается. Это позволяет большему количеству пыли оседать и накапливаться в обратном воздуховоде.
4. Открыть топочный отсек. Осмотрите вентилятор и двигатель нагнетателя на наличие следов пыли, а также органы управления печью.Чем больше пыли вы видите, тем серьезнее ваша проблема.
5. Посмотрите на змеевик кондиционера. (Возможно, вам придется снять панель.) Если змеевик пыльный или на стенках корпуса прилипла пыль, значит, воздушный фильтр не работает должным образом.

Топ-5 грязных последствий

Так что за беда в небольшой грязи и пыли? Множество. Загрязнение воздуховодов вызывает ряд проблем, от повышенных затрат на электроэнергию до проблем со здоровьем:

1. Грязь и пыль ограничивают нагрев и охлаждение вашей системы HVAC.Зимой забитые грязью теплообменники не могут так эффективно согреть воздух. Летом засоренные грязью змеевики конденсации также не могут охлаждать воздух. Оба они увеличивают время работы систем HVAC, требуя от них использования большего количества топлива и энергии для обогрева и охлаждения вашего дома.
2. Грязь и пыль ограничивают поток воздуха. Допустим, ваша система отлично нагревает и охлаждает воздух. Но если вентилятор или двигатель нагнетателя не могут вращаться из-за грязи или воздушный фильтр забит пылью, тогда система не может эффективно циркулировать этот должным образом нагретый или охлажденный воздух по всему дому.Он по-прежнему будет работать дольше и потреблять больше энергии.
3. Чем дольше ваша система HVAC работает, тем больше она изнашивается. Длительное время работы может сократить общий срок службы систем отопления, вентиляции и кондиционирования воздуха, от компрессоров переменного тока до гидронасосов, горелок и подшипников двигателей. Вы быстрее изнашиваете домашнюю систему отопления, вентиляции и кондиционирования воздуха.
4. Пыль содержит не только мелкую грязь, но и омертвевшую кожу, перхоть домашних животных, микроорганизмы из кошачьего туалета (токсоплазмоз) и другие твердые частицы, такие как пыльца, споры плесени, грибки и даже фекалии грызунов.Оставленная для заражения вашей системы отопления, вентиляции и кондиционирования воздуха, она может стать рассадником бактерий, клещей и других вредителей.
5. Грязь и пыль быстрее распространяются в доме с грязными воздуховодами. Независимо от того, насколько усердно вы вытираете пыль и убираете свой дом, мелкие частицы загрязнения, включая опасные аллергены, быстро перетекают из комнаты в комнату, покрывая столы, смартфоны и детские игрушки.

5 главных преимуществ очистки воздуховодов

Посещение профессиональной службы чистки воздуховодов каждые 3-5 лет может предотвратить многие проблемы с обслуживанием и здоровьем еще до их начала.К тому же вы начнете экономить на отоплении и охлаждении:

1. Лучшая и надежная общая производительность вашей системы HVAC
2. Меньше дорогостоящего ремонта из-за износа и увеличенный срок службы системы HVAC
3. Повышение энергоэффективности, сокращение счетов за электроэнергию
4. Меньшая вероятность респираторные и аллергические проблемы
5. Меньше пыли облегчает уборку и поддержание жилого пространства в доме

Надлежащая чистка ваших воздуховодов HVAC – это не самостоятельный проект и не работа для дешевого парня с воздушным компрессором в минивэне.Тщательная уборка может быть выполнена только с использованием стандартного оборудования, предназначенного для работы с домами любого размера и объема.

Хотя портативные системы очистки дешевле и удобны, им не хватает мощности всасывания для очистки от пыли и мусора, которые попадают в воздуховоды жилых помещений. В среднем портативная система использует небольшой компрессор для перемещения 250 кубических футов воздуха в минуту (CFM).

Более крупные системы очистки воздуховодов, устанавливаемые в прицепах или фургонах, обычно основаны на компрессорах двигателей малой мощности и обеспечивают большее всасывание, обычно 400–1000 куб.Хотя это улучшение по сравнению с портативной системой и может адекватно работать в небольших домах, они слишком маломощны для средней жилой системы.

Системы, смонтированные на грузовике, лучше всего подходят для очистки воздуховодов в большинстве жилых и коммерческих помещений. Эти системы приводятся в действие двигателем грузовика и развивают до 16 000 кубических футов в минуту. Такой воздушный поток обеспечивает БОЛЬШОЕ всасывания. Вы удаляете пыль, грязь и мусор из самых жестких систем бытовых воздуховодов. Установленные на грузовике системы также оснащены более крупными вакуумными мешками для улавливания всей этой пыли.Мешки заполняют кузов грузовика. На некоторых мощных агрегатах потолок убирается, чтобы вакуумные мешки расширялись над крышей. Установленные на грузовике системы очистки явно превосходят два других варианта. Чистая мощность обеспечивает более высокое давление очистки, которое работает стабильно на протяжении всего процесса очистки.

Результат – улучшенная и более тщательная очистка, уменьшающая количество вредных загрязняющих веществ в воздухе и повышающая эффективность вентиляции.

Постоянный ток с прямой энергией

Когда вы подпишетесь на план энергопотребления от Direct Energy, вы получите советы и инструменты, которые позволят вам быть в курсе использования энергии и сэкономить на счете.

Статьи по теме

Как мне ухаживать за кондиционером летом?

Ваш центральный кондиционер – это современная роскошь, которая охлаждает вашу семью и ваш дом, когда вам это нужно больше всего.

Как остановить утечку воды в стене переменного тока

Когда вы заметите, что вода течет там, где этого не должно быть, узнайте, как остановить утечку переменного тока, чтобы предотвратить дальнейшее повреждение.

Предотвращение поломки теплообменника

Одной из наиболее важных частей технического обслуживания HVAC является обеспечение хорошего состояния теплообменника.

Правильные настройки вентилятора позволяют контролировать качество воздуха в помещении

Если вы хотите, чтобы там было немного прохладно или отрегулируйте термостат, чтобы сэкономить на счетах за коммунальные услуги, помимо желаемой температуры есть еще один важный выбор.Настройки вентилятора HVAC могут иметь большое значение для качества воздуха в помещении, комфорта и энергоэффективности.

Вентилятор вашего кондиционера работает независимо от охлаждающего устройства, обеспечивая циркуляцию воздуха по всему дому. Большинство систем предлагают две настройки вентилятора: на и Авто . Когда вентилятор включен, он дует непрерывно, циркулируя и фильтруя воздух независимо от того, находится ли кондиционер в режиме охлаждения. Когда вентилятор установлен на автоматический режим, он дует только тогда, когда кондиционер активно охлаждает.

Полностью автоматический

Основным преимуществом использования настройки «Авто» является сокращение потребления энергии и, в свою очередь, уменьшение ваших счетов за коммунальные услуги. Предоставляя вентилятору перерыв между циклами охлаждения, вы также сокращаете износ, позволяя проводить более длительные периоды между профилактическими работами.

Обратной стороной этой настройки является то, что воздух в помещении может заметно застаиваться, когда вентилятор не работает, что позволяет пыли, перхоти домашних животных, пыльце и другим раздражителям концентрироваться в воздухе, которым вы дышите.Обычно это самая большая проблема в прохладные дни, когда ваш кондиционер может находиться между циклами охлаждения в течение продолжительных периодов времени.

Включение

Баланс Pro-Con переворачивается, когда вы переключаетесь на настройку «Вкл.». Поскольку вентилятор работает постоянно, воздух в помещении всегда фильтруется и заменяется. Хотя этим очищенным воздухом легче дышать, он особенно важен для людей с чувствительной аллергией или респираторными заболеваниями.

С другой стороны, вы, вероятно, заметите разницу в своих счетах за коммунальные услуги и захотите проявить немного больше внимания в отношении планового обслуживания вашей системы HVAC.Вам также нужно внимательно относиться к замене воздушного фильтра, который забивается быстрее, чем при настройке Авто. Другой возможный недостаток: включение вентилятора, когда кондиционер не охлаждает, может привести к попаданию влажного воздуха внутрь.

Все зависит от вас

Какой бы режим вы ни предпочли, компромиссы очевидны. Если вы хотите большего, чем только эти два варианта, обратитесь к надежному специалисту по HVAC, чтобы узнать об оборудовании, таком как воздуходувки с регулируемой скоростью, которые могут создать золотую середину для повышения энергоэффективности, или интеллектуальном термостате, который может предлагать дополнительные настройки вентилятора.

Постоянный ток с прямой энергией

Когда вы подпишетесь на план энергопотребления от Direct Energy, вы получите советы и инструменты, которые позволят вам быть в курсе использования энергии и сэкономить на счете.

Статьи по теме

Недорогие советы по повышению энергоэффективности вашей системы отопления, вентиляции и кондиционирования воздуха

Воспользуйтесь этими простыми советами, чтобы повысить эффективность обогрева и охлаждения вашего дома без больших затрат.

Важность установки кондиционера

Инвестирование в новую энергоэффективную систему кондиционирования воздуха может быть сложным процессом.

Как мне ухаживать за кондиционером летом?

Ваш центральный кондиционер – это современная роскошь, которая охлаждает вашу семью и ваш дом, когда вам это нужно больше всего.

Блог

Live Brighter | Direct Energy

Опубликовано 11 ноября 2019 г., автор: Джессика Бивинс

Если вы хотите сократить свои счета за электроэнергию, воздушная изоляция вашего дома – отличное место для начала. На печь и кондиционер приходится 43 процента счетов за электроэнергию в типичном семейном доме, поэтому вы можете оказать серьезное влияние, убедившись, что как можно больше очищенного воздуха остается внутри вашего дома, а не просачивается наружу.Прочтите советы о том, как герметизировать ваш дом, и узнать правду о мифах о герметизации воздуха и накоплении влаги. УЗНАТЬ БОЛЬШЕ

Опубликовано 18 октября, 2019 Аарон Касе

Многие из нас не понимают, как работает электричество. Достаточно того, что работает – вы включаете выключатель, и в комнате загорается свет. Поэтому может показаться удивлением узнать, что на самом деле существует два разных вида электричества, которые мы используем для питания многих устройств в нашей жизни.Они известны как переменный и постоянный ток или переменный и постоянный ток (не рок-группа 70-х годов). УЗНАТЬ БОЛЬШЕ

Опубликовано 16 августа, 2019 автором Джессика Бивинс

Высокие летние температуры означают высокий спрос на электроэнергию, и электросеть Техаса действительно чувствует ожог. Мы здесь, чтобы помочь вам снизить нагрузку на электросеть и сэкономить деньги на счетах за электроэнергию. Читайте дальше, чтобы узнать, как этим летом можно сэкономить энергию. ПОДРОБНЕЕ

Опубликовано 23 апреля, 2019 Аароном Касе

Во многих регионах страны кондиционирование воздуха необходимо, чтобы пережить знойное жаркое лето. Но хотя отказ от кондиционера в вашем доме может быть неприемлемым, вы можете столкнуться с выбором между использованием системы кондиционирования или установкой одного или нескольких оконных или настенных блоков. Читайте дальше, чтобы узнать больше о плюсах и минусах использования центрального кондиционера по сравнению с настенным блоком и блоком.оконный блок, и как решить, какая модель вам подойдет. УЗНАТЬ БОЛЬШЕ

, опубликовано 9 апреля 2019 г., автором Джошем Крэнком

Невозможно жить без холодильника, и нельзя его выключить. Кроме того, холодильник – один из самых больших потребителей энергии в обычном доме. Вот почему важно знать, когда заменять холодильник и как покупать модель, которая будет стоить вам дешевле в долгосрочной перспективе. УЗНАТЬ БОЛЬШЕ

Покрытие плана обслуживания отопления

– Rhoads Energy

Планы обслуживания нефтяного тепла

Сделайте вашу масляную печь долговечной и сократите расходы на отопление .Получите полное покрытие вашей масляной тепловой системы с нашим планом Premier Plan, который включает в себя 24-часовое бесплатное покрытие запасных частей и работ. Или попробуйте наш план комфорта – вариант по доступной цене. Мы также предлагаем экономичный план покрытия водонагревателей. С каждым планом вы получаете более низкие затраты на электроэнергию, более длительный срок службы оборудования и душевное спокойствие.

План комфорта масляного тепла

• Ежегодная настройка системы. Тщательное обслуживание, которое повышает эффективность, снижает расходы на топливо на 10% и продлевает срок службы вашей системы.
• Скидка 20%. Сэкономьте на всех деталях и рабочей силе, связанных с ремонтом вашей системы.
• Аварийная служба. Отдыхайте спокойно – вы получите круглосуточное покрытие с оплатой по действующим тарифам.
• TankSure®. Эта услуга использует ультразвуковой контроль для выявления проблем в стареющих резервуарах, что позволяет установить замену ДО того, как резервуар протечет или выйдет из строя. С TankSure®, если ваш резервуар пройдет первоначальный ультразвуковой тест, вы получите кредит до 1700 долларов США, если ваш резервуар потребуется заменить в будущем.Если ваш резервуар не соответствует требованиям при первоначальной проверке, вы получите кредит в размере до 200 долларов на замену.

Oil Heat Premier Plan

В рамках этого плана вы получаете все преимущества плана Комфорт, плюс:

• Круглосуточно, Бесплатно Покрытие запасных частей и работ. Как клиент Premier Plan, вам предоставляется: бесплатный ремонт или замена – днем ​​или ночью – обширного списка из 20+ деталей, включая двигатель горелки вашей системы, форсунку горелки, топливный насос и многое другое.
• Скидка 20%. Сэкономьте на всех деталях и рабочей силе для ремонта, не покрываемого «Бесплатной услугой».

План покрытия водонагревателя

• Ежегодная настройка системы. Включает обслуживание горелки и дымовой трубы, а также смазку всех подшипников и двигателей.
• Бесплатно Покрытие запасных частей и работ. Получите бесплатный ремонт или замену 10 различных деталей, включая двигатель горелки, сопло горелки, топливный насос и многое другое.
• Скидка 20%. Сэкономьте на всех деталях и рабочей силе для ремонта, не покрываемого «Бесплатной услугой».

Покрытие плана обслуживания »

Планы обслуживания природного газа и пропана

Более высокая эффективность, более длительный срок службы системы. Наши клиенты, использующие природный газ и пропан, обращаются к нашим планам обслуживания, потому что знают, что их система будет работать безопасно и эффективно. С нашими планами без забот вы получаете ряд преимуществ по одной низкой цене:

Газовое отопление Комфортная план

• Ежегодная настройка системы. Наши специалисты проводят тщательную настройку, которая включает замену фильтра, анализ газов сгорания и детальную проверку жизненно важных компонентов.
• Скидка 20%. Сэкономьте на всех деталях и рабочей силе, связанных с ремонтом вашей системы.

План покрытия газового водонагревателя

• Ежегодная настройка системы. Включает обслуживание горелки и дымовой трубы, а также смазку всех подшипников и двигателей.
• Бесплатно Покрытие запасных частей и работ. Получите бесплатный ремонт или замену восьми различных деталей, включая основную горелку вашей системы, пилотный узел и многое другое.
• Скидка 20%. Сэкономьте на всех деталях и рабочей силе для ремонта, не покрываемого бесплатной услугой .

Покрытие плана обслуживания »

Планы защиты HVAC для домов MA, NH, VT

План услуг по отоплению дома

	Соглашение о повышении энергоэффективности	Соглашение об услугах Premier	Соглашение об общем комфорте
149 долларов.95 + запчасти	$ 235	$ 295
В комплекте (в стоимости запчастей)	Включено	Включено
Включено	Включено	Включено
Включено	Включено	Включено
НЕТ	50% (на закрытых частях), 15% (на закрытых частях, исключая установки)	100% (на закрытых частях), 20% (на закрытых частях, исключая установки)
НЕТ	15% (на все дополнительные ремонты, кроме установок)	20% (на все дополнительные ремонты, кроме установок)
$ 100	$ 250	500 долл. США
В наличии	В наличии	В наличии
Не входит	10 долларов за план	15 долларов за план
Не входит	Включено	Включено
Не включено	Включено	Включено
Не включено	Не включено	Включено

Перечень покрываемых деталей: Воздушный фильтр (только в стандартной комплектации), воздухозаборник, воздухозаборник, ремень нагнетателя, шкив нагнетателя, колесо нагнетателя, сопло горелки, проушина для камеры кадра, прокладки циркулятора, крышки для очистки, прокладки крышки для очистки, сквозняк Регулятор, Испытание на тягу, Сливной расширительный бачок, Измерительное стекло, Шайбы для измерительного стекла, Шины зажигания, Клеммы зажигания, Прокладка отсечки низкого уровня воды, Линия форсунки, Муфта насоса масляной горелки, Картридж масляного фильтра, Прокладка масляного фильтра, Сетчатый фильтр масляного насоса, Проверка безопасности

Дополнительное покрытие плана обслуживания

Водонагреватель на жидком / газовом топливе	$ 125
Газовая печь / Газовый котел	$ 195
Пеллетный котел / Пеллетная печь	Время и материалы
Пеллетная печь	$ 200
Центральный кондиционер	$ 195
Тепловой насос (одно посещение в год)	$ 195
Тепловой насос (два визита в год)	$ 340
Вентилятор с рекуперацией тепла	$ 95
Вентилятор	$ 95
Увлажнитель	$ 95
Генератор	$ 295
Мини-сплит	190 долларов (40 долларов за каждую дополнительную голову)
Очистка бытовых воздуховодов	649 долларов (10 регистров, 25 долларов за дополнительный регистр)

Перечень покрываемых деталей: Воздушный фильтр (только в стандартной комплектации), воздухозаборник, вентиляционное отверстие, ремень нагнетателя, шкив нагнетателя, колесо нагнетателя, сопло горелки, проушина для камеры кадра, прокладки циркулятора, крышки для очистки, прокладки для очистки крышки, тяга Регулятор, Испытание на тягу, Сливной расширительный бачок, Измерительное стекло, Шайбы для измерительного стекла, Шины зажигания, Клеммы зажигания, Прокладка отсечки низкого уровня воды, Линия форсунки, Муфта насоса масляной горелки, Картридж масляного фильтра, Прокладка масляного фильтра, Сетчатый фильтр масляного насоса, Проверка безопасности

Объем масляного бака TankSure®

• Технология тестирования, одобренная EPA: Ультразвуковое оборудование определяет уровень коррозии внутри масляных резервуаров.
• Соответствующие резервуары получают компенсацию в размере 1000 долларов * за замену резервуара в счет стоимости замены резервуара или преобразования системы после резервуара, требующего замены. **
• Для наземных резервуаров, не отвечающих требованиям (резервуары, нуждающиеся в немедленном ремонте или замене) и подземных резервуаров, мы предоставим вам кредит на замену в размере 200 долларов США * для обновления вашего масляного резервуара.

* Должен быть установлен Sandri Energy. ** Добровольная замена резервуара не распространяется ни при каких обстоятельствах.

Подробнее о TankSure®

---

Свяжитесь с нами, чтобы узнать больше о подходящем для вас плане обслуживания!

Планы обслуживания

HVAC – душевное спокойствие

Планы обслуживания, которые дадут вам душевное спокойствие

Ваше отопительное и охлаждающее оборудование – это большие инвестиции.Чтобы защитить эти вложения и продлить их срок службы, план обслуживания HVAC является обязательным. В Oliver мы предлагаем планы обслуживания, разработанные с учетом вашего бюджета и потребностей. Как уважаемый клиент, вы получите доступ к особым преимуществам, скидкам и приоритетному обслуживанию.

Ежегодная проверка вашей системы по 21 точке

Лучший способ поддерживать эффективную работу вашей системы отопления или охлаждения – это выявить потенциальные проблемы до того, как они начнутся с ежегодных проверок.

Служба экстренной помощи

Наши специалисты по HVAC готовы решить любую проблему, которая может у вас возникнуть, независимо от того, когда она случится. Просто позвоните нам.

Приоритетное обслуживание без сверхурочных

Абоненты плана обслуживания

HVAC получают приоритетное обслуживание. Мы сразу же запланируем ваш сервисный звонок и не будем взимать с вас никаких сверхурочных.

Наши планы обслуживания систем отопления, вентиляции и кондиционирования воздуха

Планы обслуживания

HVAC могут помочь снизить ваши счета за коммунальные услуги, продлить срок службы вашего оборудования, уменьшить или исключить необходимость в дорогостоящем ремонте и повысить производительность ваших систем отопления и охлаждения.Наконец, вы обретете душевное спокойствие, зная, что у вас есть надежная и проверенная компания, в которую вы можете позвонить, когда у вас возникнут проблемы.

Посмотреть наши планы обслуживания

План обслуживания HVAC

22,00 доллара в месяц (сэкономьте 9 долларов в месяц!)

Обслуживание 1 обогревателя И 1 кондиционера, включая бесплатную проверку электроснабжения и сантехники.

План обслуживания отопления

13.00 $ в месяц

Обслуживание 1 обогревателя, включая бесплатную проверку электроснабжения и сантехники.

План технического обслуживания системы охлаждения

13.00 $ в месяц

Сервис для 1 кондиционера, включая бесплатную проверку электричества и сантехники.

Готовы подписаться на один из наших планов обслуживания?

Заполните форму или позвоните нам по телефону 1-888-810-2681, чтобы начать работу.

Включенные функции и преимущества

Независимо от того, какой тарифный план вы выберете, вы получите все следующие преимущества для вашей системы отопления и / или охлаждения.Вы не только защитите свой дом с помощью ежегодных проверок оборудования, но и получите ряд других приоритетных услуг со скидкой. Сэкономьте деньги и получите душевное спокойствие с планом обслуживания Oliver HVAC.

• Аварийная служба
• Нет оплаты сверхурочной работы по месту жительства (фиксированная ставка)
• Доступны вечерние и субботние встречи для текущего обслуживания
• Двухлетняя гарантия на запчасти и работу на весь ремонт
• Приоритетное обслуживание и планирование
• Скидки на диагностику и ремонт
• Ежегодный 21-точечный осмотр и очистка систем охлаждения и / или отопления
• Покрытие запасных частей и работ (только на определенных планах)
• Оливер проверяет и проверяет анкетные данные всех сотрудников
• П.Аттестованные специалисты по утилизации всех хладагентов
• Техники, прошедшие обучение на заводе и NATE
• Письменные гарантии на обслуживание и предварительные расценки на весь ремонт
• Грузовики с полным складом
• Зарегистрированный и лицензированный подрядчик в каждом округе

Позвоните нам сегодня по телефону 1-888-810-2681 или заполните нашу форму, чтобы подписаться на один из наших планов обслуживания HVAC.

Выберите подходящий план обслуживания природного газа

Наши планы использования природного газа разработаны так, чтобы обеспечить вам максимальную отдачу от услуг и обеспечить бесперебойное качественное обслуживание всех ваших потребностей в домашнем отоплении.

В рамках каждого плана вы получаете выгоду от наших высококвалифицированных лицензированных технических специалистов, которые обращают внимание на профессионализм, бережное отношение к окружающей среде и быстрое обслуживание при каждом звонке.

Наши планы разделены на зоны обслуживания – нажмите на ссылку ниже, чтобы узнать, что доступно в вашем регионе:

Клиенты на Лонг-Айленде – загрузите брошюру с нашим планом обслуживания природного газа

Клиенты Пенсильвании – загрузите нашу брошюру с планом обслуживания природного газа

Мы предлагаем базовый и элитный план, каждый со своими особенностями.

Основной план защиты природного газа.

Особенности этого плана включают:

Круглосуточный доступ к сервису – Дождь или солнце, снег или солнце – наши опытные специалисты по природному газу готовы удовлетворить все ваши потребности в обслуживании. С 8:00 до 17:00. не пользоваться платой за услуги, предусмотренные настоящим соглашением.

Примечание. Если вы запрашиваете обслуживание до 8:00 или после 17:00, в государственные праздники или в выходные, может взиматься дополнительная плата.

Настройка системы – Без дополнительных затрат вы можете поддерживать свою систему отопления, работающую на природном газе, с максимальной производительностью при регулярном обслуживании одним из наших опытных технических специалистов.

Обслуживание со скидкой – С планом «Базовый природный газ» вы получаете 15-процентную скидку на тарифы на обращения в службу поддержки, не покрываемые этим планом.

План защиты элиты природного газа.

В этот план включены преимущества Базового плана по природному газу, а также все следующее:

Бесплатные услуги по ремонту в рамках этого покрытия – Чтобы снизить расходы на коммунальные услуги и избежать дорогостоящего ремонта, особенно старых систем, наш план Elite Natural Gas Plan покрывает ремонт компонентов, перечисленных ниже:

Охватываются отдельные компоненты системы горения и системы отопления, в том числе:

• Воздухоотделитель 67
• Аквастат
• Аквастат колодец
• Клапаны A и B
• Ремни
• Электродвигатель нагнетателя (до 1/3 л.с.)
• Беличья клетка горелки (без подшипников)
• Конденсаторы
• Циркуляционный двигатель (до 1/12 л.с.)
• Циркуляционный насос (-ы) и муфта сцепления (до 1/12 л.с.)
• Крыльчатка вентилятора с прямым приводом
• Вытяжной колпак
• Сливной клапан
• Сливной клапан на LWCO
• Электрические выключатели (только обогреватель дома)
• Электроды
• Электронный блок зажигания
• Бак Extrol
• Вентилятор и ограничитель
• Резервуар Filtrol
• Вытяжные выключатели пламени
• Датчики пламени
• Распределители пламени
• Муфты дымохода (только оцинкованные, диам.)
• Дымовой трубопровод (только оцинкованный, диаметром до 9 дюймов, дополнительная плата за вентиляционную трубу типа «B» или нержавеющую сталь)
• Регулятор газа
• Газовый клапан (-ы)
• Манометр и шайбы
• Вывод генератора
• Горизонтальные переключатели
• Регулятор зажигания (только универсальный)
• Ограничение (-и)
• Заслонка дымохода с электроприводом (только универсальный тип)
• Косичка
• Пилотная горелка
• Управляющая диафрагма
• Средства защиты пилотов
• Пилотная трубка
• Манометр
• Клапан сброса давления
• Реле
• Свечи зажигания
• Искровая проволока
• Выключатель пролива
• Паровые предохранительные клапаны
• Регулятор давления пара
• Предохранительный клапан T и P
• Термопара
• Термостат (стандартный)
• Трансформатор
• Unitrol (водонагреватели)
• Головки зонных клапанов (диаметром до 1 дюйма)

Эти услуги не покрываются ни одним планом:

• Услуги по выявлению или устранению утечек газа
• Покрытие может быть отозвано, если клиент не оплатит услугу в срок
• Покрытие может быть аннулировано, если клиент не устраняет условия, определенные как опасные
• Покрытие может быть аннулировано, если клиент разрешит кому-либо, кроме нас, обслуживать оборудование
• Обеспечение соответствующей вентиляции для горения
• Удаление асбестосодержащих материалов
• Мониторинг пустующих или необслуживаемых помещений
• Поддержание чистоты воздушных фильтров (опорожнение расширительного бачка)
• Замена предохранителей
• Сброс автоматических выключателей
• Включение аварийного выключателя
• Установка температуры термостата и часов
• Замена батареек в системных устройствах
• Недоступно для систем отопления с потребляемой мощностью более 300 000 БТЕ
• Недоступно для систем водяного отопления с резервуарами более 50 галлонов
• Поддержание необходимого уровня воды
• Промывка LWCO
• Вентиляция

Условия для обоих планов приведены ниже:

• Покрытие может быть отозвано, если клиент не оплатит услугу в срок
• Покрытие может быть аннулировано, если клиент не устраняет условия, определенные как опасные
• Покрытие может быть аннулировано, если клиент разрешит кому-либо, кроме нас, обслуживать оборудование
• Системы отопления с вводом свыше 300 000 БТЕ, исключая
• Системы водяного отопления с резервуарами более 50 галлонов исключены

.
