Как рассчитать диаметр труб для отопления частного дома

Заужение диаметра трубы отопления последствия

Правильный выбор: расчет диаметра трубы для отопления


Перед тем как устанавливать отопление в доме, сперва следует правильно произвести расчет диаметра труб Расчет будет рассматриваться на системах с принудительной вентиляцией. В таковых системах движение теплоносителя обеспечивает постоянно работающий циркуляционный насос. Когда выбирается диаметр труб, учитывается, что главная их задача – обеспечение доставки нужного количества тепла к приборам обогрева.

Данные: как рассчитать диаметр трубы для отопления

Для расчета диаметра трубопровода понадобятся такие данные: это и общие теплопотери жилища, и протяженность трубопровода, и расчет мощности радиаторов каждой комнаты, а также способ разводки. Развода может быть однотрубной, двухтрубной, иметь принудительную или естественную вентиляцию.

Также обратите внимание на маркировку у медных и полипропиленовых труб наружного диаметра. Внутренний же можно вычислить, отняв толщину стенки. У металлопластиковых и стальных труб внутренний размер проставляется при маркировке.

К сожалению, рассчитать точно сечение труб невозможно. Так или иначе, а придется выбирать вам из пары вариантов. Этот момент стоит пояснить: к радиаторам нужно доставить определенное количество тепла, добившись при этом равномерного нагрева батарей. Если речь идет о системах с принудительной вентиляцией, то делается это при помощи труб, насоса и самого теплоносителя. Все, что нужно – это прогнать за некий временной промежуток нужное количество теплоносителя.

Получается, что можно выбрать трубы меньшего диаметра, и теплоноситель подавать с большей скоростью. Можно сделать также выбор в пользу труб большего сечения, но интенсивность подачи теплоносителя уменьшить. Предпочтителен первый вариант.

Выбор скорости воды в системе отопления

Большая скорость воды и трубы меньшего диаметра – это наиболее частый выбор. Если увеличить диаметр трубы, то уменьшится скорость движения. Но последний вариант не так част, уменьшение движения не очень выгодно.


При выборе труб также следует учитывать и возможную скорость воды в системе отопления

Почему высокая скорость и меньший диаметр трубы выгоднее:

  • Изделия меньшего диаметра стоят меньше;
  • Работать с трубами меньшего диаметра в домашних условиях проще;
  • Если прокладка открытая, они не так сильно привлекают внимание, а если укладка идет в стены или пол, то потребуются штробы меньшие по размеру;
  • Небольшой диаметр обеспечивает меньшее количество теплоносителя в трубе, а это, в свою очередь, снижает инерционность системы, что экономит топливо.

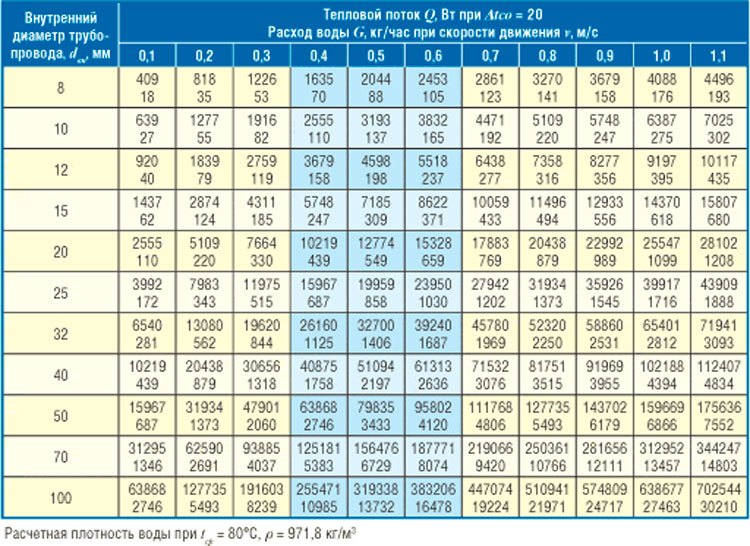

Разработаны специальные таблицы, по которых определяется размер труб для дома. Такая таблица учитывает требуемое количество тепла, а также скорость движения теплоносителя, а также температурные показатели работы системы. Получается, чтобы осуществить подбор труб нужного сечения, находится необходимая таблица, и по ней подбирается диаметр. Сегодня может найтись и подходящая онлайн-программа, которая заменяет таблицу.

Схема разводки отопительной системы и диаметр труб для отопления

Схема разводки отопления всегда учитывается. Она может быть двухтрубной вертикальной, двухтрубной горизонтальной и однотрубной. Двухтрубная система предполагает как верхнее, так и нижнее размещение магистралей. А вот однотрубная система учитывает экономное использование длины магистралей, таковая подходит для отопления с естественной циркуляцией. Тогда двухтрубная потребуют обязательного включения насоса в схему.

Горизонтальная разводка бывает трех типов:

  • Тупиковая;
  • Лучевая или коллекторная;
  • С параллельным движением воды.

К слову, в схеме однотрубной системы может быть и так называемая обходная труба. Она станет дополнительной магистралью для циркуляции жидкости, если отключился один или несколько радиаторов. Обычно на всякий радиатор устанавливаются запорные краны, которые позволяют перекрыть водную подачу в случае необходимости.

Какие могут быть последствия: заужение диаметра трубы отопления

Заужение диаметра трубы крайне нежелательно. Когда происходит разводка по дому, рекомендовано использовать одинаковый типоразмер – увеличить или уменьшить его не стоит. Возможным исключением будет только большая длина циркуляционного контура. Но и в этом случае нужно быть внимательным.


Многие специалисты не рекомендуют заужать диаметр труб, поскольку это может пагубно отразиться на всей системе отопления

Но почему же при замене стальной трубы на пластиковую заужается размер? Здесь все просто: при одинаковом внутреннем диаметре наружный же диаметр самих пластиковых труб больше. А значит отверстия в стенах и перекрытиях придется расширять, причем, серьезно – с 25 до 32 мм. А ведь для этого будет нужен специнструмент. Потому проще в эти отверстия пропустить трубы потоньше.

Но в этой же ситуации получается, что жильцы, которые произвели такую замену труб, на автоматике «украли» у своих соседей по данному стояку примерно 40% тепла и воды, проходящие по трубам. Потому стоит понимать, что толщина труб, самовольно заменяемая в тепловой системе – не вопрос частного решения, делать этого нельзя. Если стальные трубы меняются на пластиковые, расширять отверстия в перекрытиях, как ни крути, а придется.

Есть и такой вариант в данной ситуации. Можно при замене стояков в старые отверстия пропустить новые отрезочки стальных труб того же диаметра, длина их будет 50-60 см (это зависит от такого параметра, как толщина перекрытия). А потом они соединяются муфтами с пластиковыми трубами. Этот вариант вполне приемлем.

Расчет диаметра трубы для отопления: как рассчитать, скорость воды в системе, последствия заужения, теплоноситель

Расчет диаметра трубы для отопления предваряет расчет общих потерь тепла, мощности котла и мощности радиаторов для каждого помещения. Также выбирается способ разводки, составляется схема и расчеты.

Источник: teploclass.ru

trubyisantehnika.ru

Расчет веса

С расчетом веса трубы все просто: надо знать, сколько весит погонный метр, затем эту величину умножить на длину в метрах. Вес круглых стальных труб есть в справочниках, так как этот вид металлопроката стандартизован. Масса одного погонного метра зависит от диаметра и толщины стенки. Один момент: стандартный вес дан для стали плотностью 7,85 г/см2 — это тот вид, который рекомендован ГОСТом.

В таблице Д — наружный диаметр, условный проход — внутренний диаметр, И еще один важный момент: указана масса обычных стального проката, оцинкованные на 3% тяжелее.

как рассчитать, скорость воды в системе, последствия заужения, теплоноситель

Перед тем как устанавливать отопление в доме, сперва следует правильно произвести расчет диаметра труб Расчет будет рассматриваться на системах с принудительной вентиляцией. В таковых системах движение теплоносителя обеспечивает постоянно работающий циркуляционный насос. Когда выбирается диаметр труб, учитывается, что главная их задача – обеспечение доставки нужного количества тепла к приборам обогрева.

Данные: как рассчитать диаметр трубы для отопления

Для расчета диаметра трубопровода понадобятся такие данные: это и общие теплопотери жилища, и протяженность трубопровода, и расчет мощности радиаторов каждой комнаты, а также способ разводки. Развода может быть однотрубной, двухтрубной, иметь принудительную или естественную вентиляцию.

Также обратите внимание на маркировку у медных и полипропиленовых труб наружного диаметра. Внутренний же можно вычислить, отняв толщину стенки. У металлопластиковых и стальных труб внутренний размер проставляется при маркировке.

К сожалению, рассчитать точно сечение труб невозможно. Так или иначе, а придется выбирать вам из пары вариантов. Этот момент стоит пояснить: к радиаторам нужно доставить определенное количество тепла, добившись при этом равномерного нагрева батарей. Если речь идет о системах с принудительной вентиляцией, то делается это при помощи труб, насоса и самого теплоносителя. Все, что нужно – это прогнать за некий временной промежуток нужное количество теплоносителя.

Получается, что можно выбрать трубы меньшего диаметра, и теплоноситель подавать с большей скоростью. Можно сделать также выбор в пользу труб большего сечения, но интенсивность подачи теплоносителя уменьшить. Предпочтителен первый вариант.

Выбор скорости воды в системе отопления

Большая скорость воды и трубы меньшего диаметра – это наиболее частый выбор. Если увеличить диаметр трубы, то уменьшится скорость движения. Но последний вариант не так част, уменьшение движения не очень выгодно.


При выборе труб также следует учитывать и возможную скорость воды в системе отопления

Почему высокая скорость и меньший диаметр трубы выгоднее:

  • Изделия меньшего диаметра стоят меньше;
  • Работать с трубами меньшего диаметра в домашних условиях проще;
  • Если прокладка открытая, они не так сильно привлекают внимание, а если укладка идет в стены или пол, то потребуются штробы меньшие по размеру;
  • Небольшой диаметр обеспечивает меньшее количество теплоносителя в трубе, а это, в свою очередь, снижает инерционность системы, что экономит топливо.

Разработаны специальные таблицы, по которых определяется размер труб для дома. Такая таблица учитывает требуемое количество тепла, а также скорость движения теплоносителя, а также температурные показатели работы системы.

Получается, чтобы осуществить подбор труб нужного сечения, находится необходимая таблица, и по ней подбирается диаметр. Сегодня может найтись и подходящая онлайн-программа, которая заменяет таблицу.

Схема разводки отопительной системы и диаметр труб для отопления

Схема разводки отопления всегда учитывается. Она может быть двухтрубной вертикальной, двухтрубной горизонтальной и однотрубной. Двухтрубная система предполагает как верхнее, так и нижнее размещение магистралей. А вот однотрубная система учитывает экономное использование длины магистралей, таковая подходит для отопления с естественной циркуляцией. Тогда двухтрубная потребуют обязательного включения насоса в схему.

Горизонтальная разводка бывает трех типов:

  • Тупиковая;
  • Лучевая или коллекторная;
  • С параллельным движением воды.

К слову, в схеме однотрубной системы может быть и так называемая обходная труба. Она станет дополнительной магистралью для циркуляции жидкости, если отключился один или несколько радиаторов.

Обычно на всякий радиатор устанавливаются запорные краны, которые позволяют перекрыть водную подачу в случае необходимости.

Какие могут быть последствия: заужение диаметра трубы отопления

Заужение диаметра трубы крайне нежелательно. Когда происходит разводка по дому, рекомендовано использовать одинаковый типоразмер – увеличить или уменьшить его не стоит. Возможным исключением будет только большая длина циркуляционного контура. Но и в этом случае нужно быть внимательным.


Многие специалисты не рекомендуют заужать диаметр труб, поскольку это может пагубно отразиться на всей системе отопления

Но почему же при замене стальной трубы на пластиковую заужается размер? Здесь все просто: при одинаковом внутреннем диаметре наружный же диаметр самих пластиковых труб больше. А значит отверстия в стенах и перекрытиях придется расширять, причем, серьезно – с 25 до 32 мм. А ведь для этого будет нужен специнструмент. Потому проще в эти отверстия пропустить трубы потоньше.

Но в этой же ситуации получается, что жильцы, которые произвели такую замену труб, на автоматике «украли» у своих соседей по данному стояку примерно 40% тепла и воды, проходящие по трубам. Потому стоит понимать, что толщина труб, самовольно заменяемая в тепловой системе – не вопрос частного решения, делать этого нельзя. Если стальные трубы меняются на пластиковые, расширять отверстия в перекрытиях, как ни крути, а придется.

Есть и такой вариант в данной ситуации. Можно при замене стояков в старые отверстия пропустить новые отрезочки стальных труб того же диаметра, длина их будет 50-60 см (это зависит от такого параметра, как толщина перекрытия). А потом они соединяются муфтами с пластиковыми трубами. Этот вариант вполне приемлем.

Правильный расчет диаметра трубы для отопления (видео)

Если вы некомпетентны в вопросах расчета диаметра труб, обратки, схем и выбора теплоносителя, лучше позвать специалистов, попросить их прокомментировать свою работу.

Удачных проектов!

Добавить комментарий

teploclass. ru

какой выбрать, последствия заужения к квартире, подбор по таблице

Отопление дома или квартиры — не такая простая инженерная система, как может показаться на первый взгляд. При составлении проекта требуется провести много расчётов, в частности, нужного диаметра трубопровода.

Правильно подобрать диаметр — это залог надёжной, комфортной и эффективной системы обогрева помещений.

К примеру, отопление без насоса, где теплоноситель циркулирует самотёком, вообще может не заработать при слишком узких трубах, а схема с принудительной циркуляцией при занижении диаметра будет шуметь или не прогревать помещения до нужной температуры. Поэтому следует воспользоваться правилами расчёта, которые позволят привести теплопотери к минимуму.

Odnoklassniki

Влияние диаметра труб на КПД для системы отопления в частном доме

Ошибочно полагаться на принцип «больше — лучше» при выборе сечения трубопровода. Слишком большое сечение трубы ведёт к снижению давления в ней, а значит и скорости теплоносителя и теплового потока.

Более того, если диаметр слишком велик, у насоса попросту может не хватить производительности для перемещения такого большого объёма теплоносителя.

Важно! Больший объём теплоносителя в системе подразумевает высокую суммарную теплоёмкость, а значит времени и энергии на его подогрев будет затрачиваться больше, что также влияет на КПД не в лучшую сторону.

Подбор сечения трубы: таблица

Оптимальное сечение трубы должно быть минимально возможным для данной конфигурации (см. таблицу) по следующим причинам:

  • маленький объём теплоносителя быстрее нагревается;
  • меньший просвет создаёт большее сопрот

ogon.guru

Как высчитать площадь поперечного сечения

Формула нахождения площади сечения круглой трубы

Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R2. Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14.

Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см2, подставляем в формулу S = 2 * 20,25 см2 = 40,5 см2.

Площадь сечения профилированной трубы считается по формуле площади прямоугольника: S = a * b, где a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм2 или 20 см2 или 0,002 м2.

Статья по теме: Почему стиральная машина не сливает воду и что делать?

Расчет диаметра трубы для отопления – ответственный этап — Учебник сантехника

В то время, когда речь идет о монтаже отопительной системы, то частенько труба выбирается легко на основании советов привычных либо рекомендаций продавцов в магазине. Расчет диаметра трубы для отопления выполняется далеко не всегда.

Выбирая типоразмер наугад, имеется риск того, что отопительная система будет работать неэффективно.

Влияние диаметра на работу отопления

Инструкция по монтажу отопительной системы вряд ли затрагивает вопросы расчета трубопровода (определите кроме этого как вычислить диаметр трубы для отопления).

В это же время, при перемещении по трубе теплоноситель сталкивается с несколькими видами сопротивлений и это необходимо учитывать при подборе типоразмера:

  • трение о стены. За счет этого часть скорости теряется,
  • утраты скорости при поворотах. Разводку по квартире нереально выполнить без поворотов (к тому же имеется повороты под углом 90?),
  • изменение диаметров. В случае если при разводке по квартире постараться применять различные типоразмеры, то сопротивление перемещению потока будет наблюдаться еще и в местах сопряжения различных типоразмеров.

Обратите внимание! Заужение диаметра трубы отопления нежелательно. При разводке по дому необходимо применять одинаковый типоразмер. Исключение допускается при громадной длины циркуляционного контура, при таких условиях возможно расширить скорость перемещения теплоносителя за счет уменьшения D.

Что же касается самого трубопровода, то основной его чёртом, воздействующей на перемещение теплоносителя, возможно назвать внутренний диаметр (Двн). Чем он меньше, тем больше давление и напротив – с ростом Двн давление в системе падает. Это необходимо учитывать, в то время, когда выполняется подбор диаметра трубы для отопления.

С этим явлением и связана частая ошибка сантехников-любителей. Они уверены в том, что в случае если забрать размер побольше, то через радиаторы будет проходить комната и большее количество теплоносителя стремительнее прогреется.

На самом же деле эффект будет противоположный – из-за падения давления батареи останутся прохладными. При таких условиях выручить может установка более замечательного циркуляционного насоса, но цена для того чтобы решения высока, значительно несложнее верно подобрать необходимый диаметр.

Пример расчета отопительной системы

В большинстве случаев, выполняется упрощенный расчет исходя из таких параметров как количество помещения, уровень его утепленности, разницы потока температур и скорости теплоносителя в подводящем и отводящем трубопроводе.

Диаметр трубы для отопления с принудительной циркуляцией определяется в таковой последовательности:

  • определяется суммарное количество тепла, которое нужно подать в помещение (тепловая мощность, кВт), возможно ориентироваться и на табличные данные,

  • задавшись скоростью перемещения воды, определяют оптимальный D.
Расчет тепловой мощности

Как пример будет выступать стандартная помещение с размерами 4,8х5,0х3,0м. Отопительный контур с принудительной циркуляцией, нужно выполнить расчет диаметров труб отопления для разводки по квартире. Главная расчетная формула выглядит так:

в формуле использованы такие обозначения:

  • V – количество помещения. В примере он равен 3,8•4,0•3,0 = 45,6м3,
  • ?t– отличие между температурой на улице и в помещении. В примере принято 53?С,
  • К –особый коэффициент, определяющий степень утепленности здания. В общем случае его значение находится в диапазоне от 0,6-0,9 (употребляется действенная теплоизоляция, кровля и пол утеплены, установлены как минимум двойные стеклопакеты) до 3-4 (постройки без теплоизоляции, к примеру, бытовки). В примере употребляется промежуточный вариант – квартира имеет стандартную теплоизоляцию (К = 1,0 – 1,9), принято К = 1,1.

Итого тепловая мощность должна быть равна 45,6•53•1,1/860 = 3,09кВт.

Возможно воспользоваться табличными данными.

Определение диаметра

Диаметр труб отопления определяется по формуле

Где использованы обозначения:

  • ?t– отличие температур теплоносителя в подающем и отводящем трубопроводах. Учитывая то, что подается вода при температуре порядка 90-95?С, а остыть она успевает до 65-70?С, перепад температур возможно принять равным 20?С,
  • v –скорость перемещения воды. Нежелательно, дабы она превышала значение 1,5 м/с, а минимальный допустимый порог – 0,25 м/с. Рекомендуется остановиться на промежуточном значении скорости 0,8 – 1,3 м/с.

Обратите внимание! Неверный выбор диаметра трубы для отопления может привести к падению скорости ниже минимального порога, что со своей стороны приведёт к образованию воздушных пробок. В следствии эффективность работы станет нулевой.

Значение Dвн в примере составит v354•(0,86•3,09/20)/1,3 = 36,18 мм. В случае если обратить внимание на типоразмеры, к примеру, ПП трубопровода, то видно, что для того чтобы Dвн нет. При таких условиях выбирается легко ближайший диаметр пропиленовых труб для отопления.

В этом примере возможно выбрать PN25 с Двн 33,2 мм, это приведет к маленькому повышению скорости перемещения теплоносителя, но она все равно останется в допустимых пределах.

Особенности отопительных систем с естественной циркуляцией

Основное их отличие пребывает в том, что в них не употребляется циркуляционный насос для давления. Жидкость перемещается самотеком, по окончании нагрева она вытесняется наверх, после этого проходит через радиаторы, остывает и возвращается к котлу.

В сравнении с системами с принудительной циркуляцией, диаметр труб для отопления с естественной циркуляцией должен быть больше. База расчета в этом случае пребывает в том, дабы циркуляционное давление превышало утраты на местные сопротивления и трение.

Чтобы любой раз не высчитывать значение циркуляционного давления, существуют особые таблицы, составленные для различных перепадов температур. К примеру, в случае если протяженность трубопровода от котла до радиатора образовывает 4,0 м, а перепад температур – 20?С (70?С в отводящем и 90?С в подающем), то циркуляционное давление составит 488 Па. Исходя из этого подбирается скорость теплоносителя, методом трансформации D.

При исполнении расчетов своими руками необходим и проверочный расчет. Другими словами вычисления ведутся в обратном порядке, цель проверки – установить не превышают ли утраты на местные сопротивления и трение циркуляционное давление.
