Схемы подключения водяных тепловентиляторов к системе отопления

На сегодняшнее время отопительные воздушные тепловентиляторы используются для отопления частных домов, гаражей, дач, теплиц, складов, цехов, а также других промышленных зданий. Данные аппараты могут нагревать воздух с помощью теплоносителя – горячей воды либо пропилен гликоля. Чтобы пользователь мог знать все аспекты электрического подключения и подключения к системе отопления, а также установки, Мы предоставим все материалы, которые нужно учитывать при монтаже водяных тепловентиляторов для Вашего помещения и ответим на вопрос “Как установить водяной тепловентилятор”.

1.1 Расход электроэнергии, в случае выбора данного отопительного аппарата минимален, поскольку в качестве нагревательного элемента используется вода или пропилен гликоль из системы центрального отопления. В то время электричество идет только для обеспечения работы вентилятора, который предназначен для подачи воздуха.

1.2 Водяные тепловентиляторы компактны, и имеют небольшие размеры, что является весомой особенностью при монтаже данного оборудования, Вам не будет нужно думать, где его разместить и на чем он будет крепиться. Для того чтобы Ваш тепловентилятор работал долго и качественно необходимо проводить технические осмотры состояния рабочих элементов. В отапливаемых помещениях нужно соблюдать уровень загрязненности среды и концентрацию химических элементов, которые могут нанести повреждения оборудованию. Когда эти правила не соблюдать обычный тепловентилятор в скором времени перестанет работать по Вашему назначению.

1.3 Для таких помещений, например «теплиц» используются тепловентиляторы с химически стойкими корпусами и классом защиты IP 54 и IP 65. Такой класс защиты имеют водяные тепловентиляторы от производителя Reventon модели «Farmer MC 47 kW, Farmer HCF IP54-3S 47kW и Farmer HCF 53 kW».

2.1 Установка такого устройства нужно осуществлять в помещениях где температура не опускается ниже 0°С, соблюдения данной рекомендации требуется чтобы избежать замерзания воды в трубках тепловентилятора, или использовать жидкость в виде незамерзающего вещества, например (пропилен гликоль).

2.2 Перед началом монтажа воздушно отопительного прибора нужно внимательно изучитьвсе части на наличие разных дефектов. Для соединения тепловентилятора к системе отопления используются патрубки размером 3/4” (наружная резьба).

2.3 Обвязка данной системы, включающая в себя водяной тепловентилятор и его врезку в систему отопления, установку запорной арматуры весьма несложный процесс, но если Вы не уверены тогда лучше обратится к специалистам для правильного и качественного монтажа Вашей системы.

2.4 При использовании в качестве теплоносителя воды тепловентилятор может эффективно функционировать в закрытом помещении. Для монтажа данного оборудования снаружи здания можно использовать незамерзающие жидкости. Учитывая доступность и простоту установки, можно заявлять о том, что водяной тепловентилятор самый эффективный вариант для обогрева помещения.

3.1 Монтажная консоль поставляется в комплекте с тепловентилятором Volcano. Для установки консоли к тепловентилятору необходимо вырезать отверстия в верхней и нижней части аппарата как отображено на рисунке 1, а потом вмонтировать в них втулки. На них нужно надвинуть монтажную консоль. Следующий шаг в нижнюю и верхнюю втулки закрутить винты (M10), а также зафиксировать положение тепловентилятора по отношению к консоли. Когда аппарат находится в нужном положении, далее следует установить заглушки на держателе.

При качественном и правильном монтаже тепловентиляторов можно рассчитывать на длительную и эффективную работу оборудования на протяжении многих лет.

4. 1 Во время установки трубопровода с теплоносителем нужно защищать присоединительный патрубок теплообменника от воздействия крутящего момента смотрите рисунок (2). Вес трубопроводов не должен создавать дополнительную нагрузку на патрубки тепловентилятора. Также есть возможность присоединение трубопроводов с помощью комплекта гибких шлангов, которые дают возможность изменять положения аппарата на монтажной консоли.

Диаметр труб для подключения нескольких тепловентиляторов должен быть

подобран таким образом, чтобы скорость потока теплоносителя не превышала 2,5 м/с. Рекомендуется подбирать минимальные диаметры труб в зависимости от количества и типа тепловентиляторов, которые подключаются к трубам системы в соответствии с указанной таблицей.

Кількість тепловентиляторів Volcano для підключення	1	2	3	4	5	6	7	8	9	10
Максимальні витрати води м3/год Volcano Mini	0,9	1,8	2,8	3,7	4,6	5,5	6,4	7,4	8,3	9,2
Діаметр труби Volcano Mini	3/4	1	1 1/4	1 1/4	1 1/4	1 1/2	1 1/2	1 1/2	1 3/4	1 3/4
Максимальні витрати води м3/год Volcano VR1	1,3	2,7	4	5,3	6,7	8	9,3	10,6	12	13,3
Діаметр труби Volcano VR1	3/4	1	1 1/4	1 1/2	1 1/2	1 3/4	1 3/4	2	2	2
Максимальні витрати води м3/год Volcano VR2	2,2	4,4	6,6	8,8	11,1	13,3	15,5	17,7	19,9	22,1
Діаметр труби Volcano VR2	1	1 1/4	1 1/2	1 3/4	2	2	2	2 1/4	2 1/2	2 1/2
Максимальні витрати води м3/год Volcano VR3	3,3	6,6	9,9	13,2	16,6	19,9	23,2	26,5	29,8	33,1
Діаметр труби Volcano VR3	1	1 1/2	1 3/4	2	2 1/4	2 1/2	2 1/2	2 3/4	3	3

Максимальная дальность потока воздуха в вертикальном направлении составляет 8-15 метров, в зависимости от типоразмера воздушно отопительного аппарата. Максимальная дальность в горизонтальном направлении составляет 14-25 метров.

Для правильного и равномерного распространения теплого воздуха рекомендуемое расстояние между тепловентиляторами модели VR1, VR2, VR3 составляет 6-12 метров, для тепловентилятора модели VR Mini

составляет от 3 до 7 метров.

Несоблюдение при монтаже минимальных расстояний 0,4 метра от стены или потолка, может вызвать не корректную работу тепловентилятора, а также повышенный шум или повреждение самого вентилятора.

Электрические схемы подключения тепловентиляторов Volcano представлены в этом PDF – файле.

Также для правильного обогрева помещений читайте статью на тему “Воздушное отопление помещений водяными тепловентиляторами”.

Рекомендуем посмотреть водяные тепловентиляторы

Что важно знать при выборе калорифера?

В холодное время появляется потребность не только согреть воздух в помещении, но и сделать это как можно быстрее. Однако обычные радиаторы несмотря на свою надёжность и эффективность работы, выполняют эту функцию недостаточно быстро. В целях ускорения этого процесса и был разработан водяной калорифер с вентилятором, способным концентрировать и разгонять теплый воздух.

Калорифер – техническая установка, основная цель которого – согревать воздушную среду в помещении. Область применения калориферов очень обширна: начиная от жилых помещений, заканчивая крупными общественными, административными, промышленными, производственными и складскими зданиями и сооружениями.

Существует 5 видов таких установок:

1. Электрические калориферы – в них нагревание воздушной массы происходит путём накаливания спиралей или пластин из тугоплавких металлов, поэтому в подаче теплоносителя необходимости нет. Вместе с тем осуществляется смена электрического сопротивления, что в свою очередь требует достаточно много электроэнергии. Уровень нагрева спиралей/пластин пропорционален силе тока, что протекает через них.

Преимущества этого вида калориферов заключаются прежде всего в лёгкости монтажа, эффективности работы и отсутствии необходимости в тепловой изоляции кабеля. По желанию можно оснастить установку датчиками регулирования температуры для более удобной эксплуатации.

Среди недостатков можно выделить: высокую цену, чрезмерные затраты на электроэнергию в ходе эксплуатации калорифера (даже в небольших помещениях), риск перегрева и, как следствие, поломки установки при продолжительной работе (впрочем, во избежание последнего, оборудование можно дополнить специально предусмотренной для этого случая системой защиты).

Как правило, применяются такие калориферы для временного обогрева или в качестве аварийных источников тепла.





1. Паровые калориферы – в них в качестве носителя тепла выступает сухой пар, подающийся сверху и расходящийся по вертикальным трубкам, которые отдают тепло во внешнюю среду (атмосферу). В целях устранения возникшего конденсата, в установке предусмотрен специальный соответствующий отводчик. Даже при условии использования такого калорифера в крупных помещениях, нагревание воздушной среды занимает минимальное количество времени. Во время особо сильных холодов в дополнение применяют дренаж, который не допускает замерзания воды. Отметим также, что пар, поступающий в паровой калорифер, должен обладать определённым давлением, который не зависит от температуры приточного воздуха.

В целом паровые калориферы являются аналогами водяных лишь с двумя отличиями: видом теплоносителя и толщиной стенок трубок (поскольку давление в паровых калориферах – больше, что требует усиления каналов циркуляции, то толщина их трубок – 2мм, а у водяных – 1,5мм). Правила эксплуатации же водяных и паровых калориферов – идентичны.



1. Водяные калориферы – это самый распространённый вид калориферов благодаря таким преимуществам, как экономичность, высокая степень эффективности (теплоотдачи), безопасность и лёгкость в эксплуатации, а также высокая скорость нагрева воздуха за счёт сильных температурных перепадов (порядка 70°С-100°С). Свою основную функцию (нагревание воздуха, в том числе и больших его объёмов) они выполняют путём перемещения жидкости (воды), поступающей от собственного котла или сети ЦО, ГВС и отдающей тепло в воздушную среду (по своим характеристикам она не уступает другим теплоносителям, однако отличается существенной экономичностью). Ещё одним преимуществом этого вида калориферов является совместимость с центральными системами отопления, что обуславливает популярность его эксплуатации в быту. Недостатками же являются большие размеры оборудования, риск замерзания воды зимой, что может привести к повреждению корпуса (однако и этот недостаток можно легко устранить, предусмотрев специальную на этот случай защиту), а также необходимость подсоединения калорифера к системе подачи теплоносителя, что несколько затрудняет монтаж и быструю смену локации оборудования. Вдобавок к преимуществам следует отметить, что этот вентилятор способен циркулировать не только горячий, но и холодный воздух, предоставляя возможность использовать калорифер в том числе и летом.
2. Газовые калориферы – устройство обеспечивает тепло за счёт горящего газа. Однако в силу наличия риска возникновения опасности и множества ограничений при использовании газа, калориферы этого вида не особо популярны.
3. Приборы на отработанном масле – в таких калориферах тепло выделяется при сжигании отработки. Для небольших участков такие установки подходят, однако для крупных сооружений – нет, поскольку они не обладают достаточной для этого мощностью.



Поскольку самыми популярными на сегодняшний день остаются калориферы водяного типа, то расскажем поподробнее именно о них.

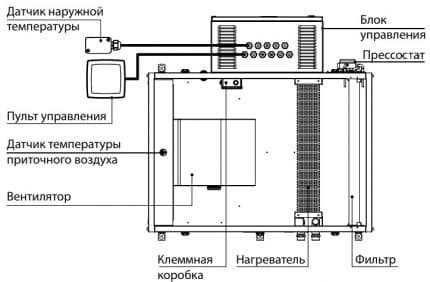

Как было сказано выше, основная функция водяных калориферов – нагревание больших объёмов воздушных масс, однако помимо этого они подогревают ещё и приточную струю воздуха, что в свою очередь позволяет сохранить уже имеющееся тепло – всё это возможно благодаря самой конструкции водяного калорифера, которая состоит из следующих частей:

1. Стальной нагреватель в виде трубки (радиусом 8мм), на котором размещены рёбра из алюминия, образующие теплоотдающую поверхность. Большой размер этой поверхности сводит теплопотери к минимуму даже при интенсивном обдуве. Риск засорения грязью, пылью и другими частицами, снижающими теплоотдачу, минимален, поскольку наружный радиус нагревателя вместе с оребрением составляет менее 2 см.
2. Трубки, через которые нагретые воздушные потоки поступают в воздух. Они размещены в несколько рядов, что способствует максимальной теплоотдаче.
3. Вентилятор (радиальный или осевой) выполняет функцию распределения воздушных масс.
4. Жалюзи, размещённые в передней части оборудования, созданы для отклонения воздуха, чтобы согретые потоки направлялись в определённую точку.
5. Электродвигатель – его мощность составляет лишь 0,1-0,5кВт при мощности обогрева 115кВт.
6.  Стальной корпус с антикоррозийным или пластиковым покрытием – он обладает несколькими крепёжными отверстиями, что позволяет монтировать калорифер как на стене, так и на потолке.

В целях стабилизации температурного режима нагревания воздушных масс во всём здании, на подводящей магистрали (именно к ней подсоединён калорифер с вентилятором) расположены двух- и трёхходовые краны. Водяной прибор способен нагревать воздушную рабочую среду до 70-100°С следующим образом: вода, приходящая из центральной системы в теплообменник, проходит через горячие трубы, так что воздух нагревается, и устройство распространяет нагретую воздушную массу в атмосферу, а остывшую – обратно в вентилятор.

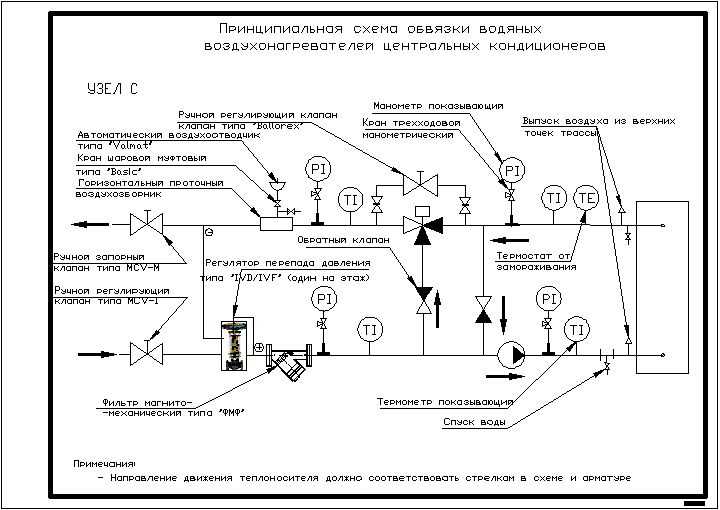

При помощи смесителя с трёх- или двухходовым клапаном мощность тепла калорифера поддаётся регулированию: снижение температурного значения воды осуществляется путём смешивания горячей воды, что поступает в установку, с холодной, которая выходит из теплообменника. Этот способ называется качественным: защищает калорифер от перемерзания и позволяет значительно сократить расходы на обогрев крупных зданий и сооружений. Существует и количественный способ, когда изменяется объём теплоносителя, поступающего в калорифер. Однако этот способ не так популярен, поскольку в этом случае отмечаются резкие скачки температуры и нестабильность режима работы.

Во время монтажа калорифера следует учитывать его тех. характеристики и схему системы вентиляции в здании. Наиболее распространённым способом является тот, что смешивает приточные потоки с рециркуляционным воздухом.

В случае, если в здании естественный воздухообмен осуществляется достаточно эффективно, то водяной калорифер допустимо подсоединять в систему отопления прямо в месте воздухозабора, находящегося в подвалах помещений. Ежели имеется приточная вентиляция, то прибор можно монтировать в любой удобной локации: тогда для обвязки узлов понадобится сам калорифер, насос, шаровой кран и кран Маевского, термоманометр, заглушка, разъёмное соединение в виде накидной гайки и двух- или трёхходовой клапан. На сегодняшний день в ассортименте есть уже готовые версии узлов обвязки, в которых, кроме базового комплекта составляющих, есть специальные фильтры, не допускающие засоры и выход прибора из строя, а также балансировочные и обратные клапаны. Стоит отметить, что существует 2 вида обвязки: гибкая и жёсткая.

Если калориферы местного назначения допускается устанавливать самостоятельно (предварительно убедившись в прочности потолка или стены, на которую будет монтироваться оборудование), то, в силу своего большого размера, установку и подключение калорифера промышленного назначения следует доверить специалисту, использующему соответствующее при монтаже оборудование.

При помощи специальных соединительных фитингов или методом сварки металлических труб в отопительную систему происходит врезка. Следует также заменить жёсткие составляющие на гибкие и не допускать нагрузки на патрубки, чтобы исключить изменение положения калорифера. Отметим, что не будет лишним обработать герметиком места соединений, поскольку это изолирует систему и не допустит в ней протеканий.

Вне зависимости от вида калорифера, ряд правил эксплуатации всё же остаётся общим:

1.     Состав воздуха в помещении должен соответствовать ГОСТу 12.1.005-88

2.     Монтаж калорифера следует осуществлять строго в соответствии с прилагающийся инструкцией и рекомендациями производителя (нежелательно производить монтаж, подключение и при необходимости ремонт самостоятельно во избежание нежелательных последствий: лучше доверить это специалистам)

3.     Температура теплоносителя не должна превышать +190°С

4.     Важно соблюдать давление, нормальное значение которого ~1,2Мпа

5.      После охлаждения здания, обогревать его следует без резких скачков, плавно (ориентировочно на 30°С/час)

6.     Температура воздуха должна быть равной или выше 0°С, чтобы трубки теплообменника не лопнули.

7.     В случае, если помещение, где устанавливается калорифер, обладает повышенной влагой, то степень влаго- и пылезащиты должна быть не менее IP66.

Также перед покупкой рекомендуем ознакомиться с техническим паспортом оборудования, обратив особенное внимание на его мощность. Производить монтаж, подключение и ремонт следует поручить профессионалам, поскольку в противном случае есть риск нанести урон самому оборудованию и даже повлечь в последующем возникновение аварийной ситуации.



И помните: каким бы ни было оборудование, безопасность непременно должна быть превыше всего!

В целях стабилизации температурного режима нагревания воздушных масс во всём здании, на подводящей магистрали (именно к ней подсоединён калорифер с вентилятором) расположены двух- и трёхходовые краны. Водяной прибор способен нагревать воздушную рабочую среду до 70-100°С следующим образом: вода, приходящая из центральной системы в теплообменник, проходит через горячие трубы, так что воздух нагревается, и устройство распространяет нагретую воздушную массу в атмосферу, а остывшую – обратно в вентилятор.

При помощи смесителя с трёх- или двухходовым клапаном мощность тепла калорифера поддаётся регулированию: снижение температурного значения воды осуществляется путём смешивания горячей воды, что поступает в установку, с холодной, которая выходит из теплообменника. Этот способ называется качественным: защищает калорифер от перемерзания и позволяет значительно сократить расходы на обогрев крупных зданий и сооружений. Существует и количественный способ, когда изменяется объём теплоносителя, поступающего в калорифер. Однако этот способ не так популярен, поскольку в этом случае отмечаются резкие скачки температуры и нестабильность режима работы.

Во время монтажа калорифера следует учитывать его тех. характеристики и схему системы вентиляции в здании. Наиболее распространённым способом является тот, что смешивает приточные потоки с рециркуляционным воздухом.

В случае, если в здании естественный воздухообмен осуществляется достаточно эффективно, то водяной калорифер допустимо подсоединять в систему отопления прямо в месте воздухозабора, находящегося в подвалах помещений. Ежели имеется приточная вентиляция, то прибор можно монтировать в любой удобной локации: тогда для обвязки узлов понадобится сам калорифер, насос, шаровой кран и кран Маевского, термоманометр, заглушка, разъёмное соединение в виде накидной гайки и двух- или трёхходовой клапан. На сегодняшний день в ассортименте есть уже готовые версии узлов обвязки, в которых, кроме базового комплекта составляющих, есть специальные фильтры, не допускающие засоры и выход прибора из строя, а также балансировочные и обратные клапаны. Стоит отметить, что существует 2 вида обвязки: гибкая и жёсткая.

Если калориферы местного назначения допускается устанавливать самостоятельно (предварительно убедившись в прочности потолка или стены, на которую будет монтироваться оборудование), то, в силу своего большого размера, установку и подключение калорифера промышленного назначения следует доверить специалисту, использующему соответствующее при монтаже оборудование.

При помощи специальных соединительных фитингов или методом сварки металлических труб в отопительную систему происходит врезка. Следует также заменить жёсткие составляющие на гибкие и не допускать нагрузки на патрубки, чтобы исключить изменение положения калорифера. Отметим, что не будет лишним обработать герметиком места соединений, поскольку это изолирует систему и не допустит в ней протеканий.

Вне зависимости от вида калорифера, ряд правил эксплуатации всё же остаётся общим:

1.     Состав воздуха в помещении должен соответствовать ГОСТу 12.1.005-88

2.     Монтаж калорифера следует осуществлять строго в соответствии с прилагающийся инструкцией и рекомендациями производителя (нежелательно производить монтаж, подключение и при необходимости ремонт самостоятельно во избежание нежелательных последствий: лучше доверить это специалистам)

3.     Температура теплоносителя не должна превышать +190°С

4.     Важно соблюдать давление, нормальное значение которого ~1,2Мпа

5.      После охлаждения здания, обогревать его следует без резких скачков, плавно (ориентировочно на 30°С/час)

6.     Температура воздуха должна быть равной или выше 0°С, чтобы трубки теплообменника не лопнули.

7.     В случае, если помещение, где устанавливается калорифер, обладает повышенной влагой, то степень влаго- и пылезащиты должна быть не менее IP66.

Также перед покупкой рекомендуем ознакомиться с техническим паспортом оборудования, обратив особенное внимание на его мощность. Производить монтаж, подключение и ремонт следует поручить профессионалам, поскольку в противном случае есть риск нанести урон самому оборудованию и даже повлечь в последующем возникновение аварийной ситуации.

И помните: каким бы ни было оборудование, безопасность непременно должна быть превыше всего!



Калорифер что это – для чего нужен и как работает калорифер

В этой статье поговорим подробнее о том, что такое калорифер в вентиляции, принципе работы и преимуществах использования. Система вентиляции подает свежий, предварительно очищенный воздух в помещение. Если разница температур за окном и в помещении невелика, все прекрасно. Но что делать, если на улице мороз или летняя жара? Как подготовить воздух перед подачей в здание? С этой целью используются несколько видов устройств. В обиходе можно встретить употребления «канальные нагреватели», «фреоновые» и «водяные охладители», которые относятся к одному классу устройств под общим наименованием «калориферы».

Содержание:

Скрыть

1. Для чего нужны калориферы
2. Как работает калорифер?
3. Виды калориферов
   1. Водяной калорифер: что это?
   2. Электрический калорифер: что это?
   3. Паровой калорифер: что это?
   4. Фреоновые и водяные охладители
4. Применение и преимущества использования калориферов
5. Какой калорифер выбрать?
6. Особенности установки калориферов
7. Вывод

Для чего нужны калориферы

Задача калорифера или теплообменника, — подогревать или охлаждать до заданных значений поступающий в вентиляционную систему воздух. Для чего это делается? Для комфорта людей в помещении, для оптимизации затрат на отопление и кондиционирование, для соблюдения технологического процесса и параметров микроклимата согласно требованиям СНиП и СП. В офисных и производственных помещениях нельзя полагаться на субъективные ощущения при оценке теплового комфорта. Вoздyшнo-тeплoвoй peжим peглaмeнтиpyeтcя тpeбoвaниями CaнПинa 2.4.2.2821-10.

Как работает калорифер?

В основе калорифера находится металлический теплообменник, который нагревается от теплоносителя и передает это тепло проходящему через него воздуху. Прибор состоит из прямоугольного или круглого металлического корпуса, труб с накатным оребрением, в которых циркулирует теплоноситель, патрубков и технических креплений для подключения к системе. Калориферы успешно применяют не только в вентиляции, но и в сушильных установках. Прибор быстро нагревает воздух до заданных температур, а система воздуховодов эффективно и равномерно распределяет его по помещению.

Виды калориферов

Калориферы классифицируются по типу теплоносителя:

• вода;
• пар;
• электричество.

Или хладагента:

• фреон;
• вода;
• гликолевый раствор.

От них зависит конструкция и принцип работы прибора. Поговорим о каждом из них подробнее.

Водяной калорифер: что это

Разберемся в том, как правильно подключить водяной калорифер. Теплоносителем является горячая или сильно перегретая вода. Температура рабочего вещества может достигать +190 °С. Наиболее востребованными являются спирально-катанные калориферы. Эти приборы пришли на смену пластинчатым моделям, утратившим свою актуальность из-за меньшей эффективности и трудоемкого сервисного обслуживания.

Основные конструктивные элементы:

• нагреватель — стальная трубка с алюминиевым оребрением. «Ребра» значительно увеличивают площадь тeплooтдaющeй пoвepхнocти;
• трубки. Заключаются в прямоугольную рамку и могут располагаться в 2, 3 или 4 ряда.

Воздушный поток направляется с помощью радиального или осевого вентилятора. Агрегаты монтируются в воздуховоды и используются для обогрева помещений большой площади:

• производственные цеха;
• спортивные залы;
• складские помещения;
• ангары;
• торгово-выставочные залы.

Преимущества водяных калориферов:

1. Высокая производительность.
2. Низкий уровень шума.
3. Экономный режим работы.
4. Широкий модельный ряд.
5. Оптимальная стоимость оборудования.
6. Работа в режиме тепловой завесы.
7. Работа в режиме приточной вентиляции.

Водяные калориферы являются самым предпочтительным видом канальных нагревателей для вентиляции с точки зрения безопасности, экономичности и эффективности. Их применяют в здaниях пpoмышлeннoгo, oбщecтвeннoгo и aдминиcтpaтивнoгo нaзнaчeния, где радиаторы отопления не могут обогреть помещение.

Электрический калорифер: что это

Электрические калориферы — самые удобные с точки зрения монтажа, но и самые дорогие в эксплуатации устройства. Используются для локального обогрева воздуха, достаточно просто монтируются и не требуют сложных работ по настройке и пусконаладке. Конструкция предусматривает нагревательный элемент ТЭН и осевой вентилятор, работающий от электродвигателя.

Принцип работы: нагрев проходящего через теплообменник воздуха и подача подогретых воздушных масс в помещение. Большинство приборов оснащается 2 автоматическими термовыключателями, которые срабатывают при перегреве воздуха и перегреве корпуса и отключают прибор. Электрический калорифер автоматически запускается, когда показатели приходят в норму. Корпус может иметь круглую или прямоугольную форму в зависимости от сечения воздуховода. Прибор оснащается фланцевым креплением для плотного монтажа, исключающего потери. Специалисты Qwent уже писали об обогреве воздуха за счет воды и электричества.

Преимущества электрических калориферов:

1. Простота монтажа. Подвести кабель к нагревателю гораздо проще, чем обеспечить эффективную циркуляцию теплоносителя в системе.
2. Низкие потери тепла и более эффективный обогрев помещения.
3. Простая и точная регулировка температурных параметров с помощью термодатчика.

Данный агрегат имеет и свои недостатки:

1. Один из самых существенных — высокие расходы на электроэнергию. Этот факт делает их мало применимыми в регионах с суровым климатом и для больших помещений.
2. Стоимость прибора также является весомым фактором при выборе оборудования. Электрический калорифер в среднем стоит в 2 раза дороже водяного при одинаковых параметрах мощности.
3. Высокая вероятность перегрева прибора, особенно актуальная в зимнее время года, когда устройство работает в постоянном режиме.
4. Пересушивают воздух в помещении и приводят к падению уровня кислорода. Зачастую их эксплуатация требует установки увлажнителей воздуха, что дополнительно повышает эксплуатационные расходы.

Также следует отметить, что электрические калориферы нельзя использовать во взрывоопасной среде и в помещениях с повышенным уровнем влажности.

Паровой калорифер: что это

В паровом калорифере теплоносителем является пар. Передача тепла от рабочего вещества воздуху происходит через смежные поверхности, разделяющие 2 среды. Движение потоков может быть параллельным, противоточным и перекрестным. Для промышленного и коммерческого применения чаще всего используют приборы с трубчатой конструкцией. В металлический корпус заключается многорядный металлический змеевик, по которому циркулирует горячий пар. Воздух проходит через блок и нагревается. Для увеличения площади нагрева и повышенной теплопередачи на трубы наносят оребрение из алюминия.

Преимущества парового калорифера для приточной вентиляции:

• высокий уровень теплоотдачи;
• экономный расход теплоносителя;
• длительный срок службы;
• не требует частого сервисного обслуживания;
• высокая скорость нагрева воздуха в помещениях большой площади;
• простой монтаж и запуск в эксплуатацию.

Паровой калорифер для приточной вентиляции используется на промышленных объектах различного назначения: от небольших складов и мастерских до производственных цехов.

Фреоновые и водяные охладители

Устанавливаются в воздуховоды для охлаждения приточного воздуха. Отличаются параметрами рабочего вещества. Во фреоновых охладителях используется фреон (407, 22 или 410). Выбор того или иного состава зависит от параметров и объемов расхода воздуха. Фреоновый теплообменник состоит из медных труб с алюминиевым оребрением. Конструкция предусматривает каплеуловитель для сбора конденсата и поддон. Корпус изготавливается из оцинкованной стали или нержавейки.

Фреоновые охладители просты в эксплуатации, надежны и долговечны. Они представляют собой компрессионные системы, отбирающие тепло при помощи кипящего холодильного агента. Охладители на фреоне функционируют быстро и эффективно, подходят оптимально для жилых зданий, промышленных, административных помещений небольшой площади.

В водяных охладителях рабочее вещество — вода. Иногда ее заменяют незамерзающим гликолевым раствором. Конструкция включает теплообменник, каплеуловитель, поддон и патрубок для отвода конденсата. Подходят для зданий различного назначения с канальной системой вентиляции, для круглых и прямоугольных в сечении каналов. По производительности и эффективности работы уступают фреоновым.

Применение и преимущества использования калориферов

Основные сферы применения:

• обогрев больших помещений;
• сезонное и периодическое отопление производственных цехов;
• обогрев помещений, не подключенных к общей системе отопления.

Какой калорифер выбрать?

Чтобы выбрать лучший вариант, нужен произвести расчет мощности калориферов с учетом следующих параметров:

1. Производительность системы — количество воздуха, перегоняемого за час.
2. Исходная или наружная температура.
3. Конечная температура воздуха.
4. Плотность и теплоемкость воздуха при определенной температуре.

Зачастую самостоятельно произвести подобные расчеты сложно. В этом случае можно прибегнуть к помощи подрядчика.  Выбирая тот или иной теплообменник, следует исходить из соображений целесообразности и эксплуатационных характеристик дома. Для небольших площадей идеально подойдет электрический калорифер, для крупных производственных и коммерческих объектов — водяной или паровой.

Особенности установки калориферов

В приточных камерах калориферы устанавливают на металлических подставках из угловой стали. Устанавливать агрегат следует вертикально, причем штуцер для входа теплоносителя должен быть расположен вверху, а штуцер для выхода теплоносителя внизу. При монтаже важно оставить свободное пространство около 70 см со стороны входы и выхода теплообменника для будущего сервисного обслуживания. Прибор соединяется в вентиляционными каналами переходами и фланцами с асбестовыми прокладками. Трубопроводы присоединяют к калориферам с помощью резьбовых соединений.

Вывод

Калориферы для приточной вентиляции — эффективный, высокопроизводительный и достаточно экономный способ для обогрева крупных промышленных, производственных и коммерческих помещений. Агрегаты существенно экономят расходы на отопление и заменяют отопительные приборы там, где их использование нежелательно. Надежность и высокая отказоустойчивость оборудования позволяет поддерживать оптимальные температурные параметры и комфортный микроклимат в помещении. Теперь вы знаете, что такое калорифер какие виды есть и как его устанавливать.

Паровой калорифер КПСК — описание применение и характеристики

Содержание статьи:

Калорифер паровой КП-СК для приточной вентиляции
Применение канальных паровых калориферов для воздушного отопления
Принцип работы парового калорифера вентиляции
Трёхрядный паровой теплообменник (калорифер КПСК 3)
Конструкция трёхрядного канального нагревателя (калорифер КПСК 3)
Четырёхрядный паровой теплообменник (калорифер КПСК 4)
Конструкция четырёхрядного канального нагревателя (калорифер КПСК 4)
Преимущества применения парового калорифера КП для воздушного отопления

Калорифер паровой КП-СК для приточной вентиляции

Серия калориферов КП-Ск относится к категории теплового оборудования, которое используется для нагрева проходящего по вентиляционным каналам воздуха с целью создания и поддержания комфортной температуры в обслуживаемых помещениях. Калориферы паровые промышленные применяются в совокупности с парогенерирующей системой, к которой они подключаются при помощи стального паропровода.

Применение канальных паровых калориферов для воздушного отопления

В зависимости от потребностей обслуживаемого объекта, калорифер паровой КП-Ск может использоваться в двух вариантах. Первый подразумевает установку калорифера в составе приточной вентиляции, состоящей из воздуховодов прямоугольного сечения. В этом случае он выступает в роли канального воздухонагревателя, который обеспечивает комфортную температуру подаваемого в помещение воздуха. Применение калорифера парового для приточной вентиляции получило массовое распространение на промышленных объектах различного назначения — от небольших складов и мастерских до производственных цехов.

Схема применения канального нагревателя в приточной вентиляции для обогрева помещения

1. Прямоугольная воздушная заслонка. 2. Фильтры. 3. Канальный калорифер 4. Осевой вентилятор

Пример применения теплообменника для обогрева помещения вне каналов вентиляции

Альтернативный вариант использования калориферов КПСк — воздушное отопление с применением рециркулируемого воздуха. В этом случае они устанавливаются в составе воздушно-отопительных установок совместно с осевым вентилятором или радиальным, который обеспечивает нагнетание потока воздуха.

Применение калорифера в качестве отопительного агрегата совместно с промышленным вентилятором
1. Паровой отопительный агрегат AO 2П. 2. Воздушно-отопительная установка с радиальным вентилятором.

В качестве рабочей среды в нормальном режиме эксплуатации калорифера КП используется уличный или внутренний воздух с уровнем запылённости в пределах 0,5 мг/м3. Дополнительное требование заключается в отсутствии твёрдых частиц и химически активных веществ.

Принцип работы парового калорифера вентиляции

Классический принцип работы канальных нагревателей для воздуховодов заключается в нагревании проходящего сквозь рабочее сечение воздушного потока. Нагрев происходит за счёт передачи тепловой энергии от теплоносителя к потоку воздуха. В качестве теплоносителя в составе прямоугольного канального нагревателя используется перегретый пар, который подаётся к оборудованию по специальному паропроводу.

При прохождении пара по трубному пучку, стенки труб нагревают, поглощая тепло, а затем отдают его воздуху, с которым контактируют. Для усиления нагревательной способности калорифера парового КП Ск на трубы нанесено алюминиевое оребрение, за счёт которого существенно увеличивается коэффициент теплоотдачи.

Трёхрядный паровой теплообменник (калорифер КПСК 3)

Серия трёхрядных паровых калориферов для нагрева приточного воздуха. Подходят для практического применения в составе систем канальной вентиляции или воздушно-отопительных установок. Канальные нагреватели такого типа устанавливаются в положении, предусматривающем только горизонтальное расположение трубок с теплоносителем.

Модельный ряд и характеристики калориферов КПСк-3
Характеристика	КПСК 3-1	КПСК 3-2	КПСК 3-3	КПСК 3-4	КПСК 3-5	КПСК 3-6
Площадь поверхности теплообмена	9.85 м²	12.14 м²	14.42 м²	16.71 м²	21.29 м²	13.26 м²
Производительность по воздуху	2000 м³/ч	2500 м³/ч	3150 м³/ч	4000 м³/ч	5000 м³/ч	2500 м³/ч
Производительность по теплу	37 кВт	47.4 кВт	60 кВт	75.4 кВт	98.4 кВт	50.7 кВт
Масса	31 кг	35 кг	39 кг	44 кг	56 кг	38 кг
Подробные технические характеристики нагревателей КПСк-3

Конструкция трёхрядного канального нагревателя (калорифер КПСК 3)

По конструкции калорифер КПСк 3 представляет собой моноблочное изделие, для монтажа которого не требуется предварительная сборка или доработка. Для монтажа в составе воздуховодной системы вентиляции или отопления предусмотрены монтажные фланцы, расположенные по торцам корпуса. Для подключения калорифера парового с системе подачи и отведения теплоносителя, на боковых сторонах корпуса размещены присоединительные патрубки. В зависимости от особенностей системы, подключение паропровода к оборудованию может производиться за счёт сварки или установки и приварки фланцевых соединений.

Четырёхрядный паровой теплообменник (калорифер КПСК 4)

Паровой нагреватель серии КП-Ск 4 предназначен для работы в составе вентиляционных и отопительных систем канального типа. Наибольшей популярностью оборудование такого типа пользуется для оснащения объектов промышленного назначения. С помощью калориферов КПСк 4 эффективно решаются вопросы по организации систем воздушного отопления для помещений производственных цехов, складских комплексов, гаражей, мастерских и ангаров.

Модельный ряд и характеристики калориферов КПСк-4
Характеристика	КПСК 4-1	КПСК 4-2	КПСК 4-3	КПСК 4-4	КПСК 4-5	КПСК 4-6
Площадь поверхности теплообмена	12.88 м²	16.87 м²	18.86 м²	21.85 м²	27.84 м²	17.42 м²
Производительность по воздуху	2000 м³/ч	2500 м³/ч	3150 м³/ч	4000 м³/ч	5000 м³/ч	2500 м³/ч
Производительность по теплу	43.4 кВт	58.5 кВт	70.4 кВт	88.7 кВт	115.4 кВт	59.1 кВт
Масса	37 кг	42 кг	48 кг	53 кг	66 кг	45 кг
Подробные технические характеристики нагревателей КПСк-4

Конструкция четырёхрядного канального нагревателя (калорифер КПСК 4)

Паровые теплообменники КП-Ск 4 имеют полностью аналогичное конструктивное устройство с моделями серии КП-Ск 3. Единственное отличие заключается в протяжённости трубопровода с теплоносителем, что объясняется наличием дополнительного ряда трубок. В связи с этим увеличивается вес корпуса, по остальным параметрам модели 4-й серии калориферов КПСк соответствуют общим нормативам.

Преимущества применения парового калорифера КП для воздушного отопления

По результатам практического применения были определены следующие положительные характеристики калорифера КПСк:
• надёжность оборудования с гарантией производителя;
• использование высококачественных и сертифицированных материалов для изготовления составных элементов конструкции;
• высокий уровень теплоотдачи, обеспечивающий эффективность работы отопительной системы;
• экономичный расход теплоносителя, за счёт чего обеспечивается высокий КПД калорифера;
• продолжительный срок службы и длительные межремонтные периоды в процессе эксплуатации оборудования;
• высокая скорость нагрева воздуха в помещениях большой площади;
• гарантия эффективности при условии соблюдения инструкций по монтажу и эксплуатации;
• предельно простая технология монтажа и подключения оборудования;
• экономичный расход электрической энергии, затрачиваемой на нагрев теплоносителя, за счёт высокой тепловодности стальных труб с алюминиевым оребрением, применяемых в составе канального нагревателя воздуха.

Схемы узлов управления агрегатов приточной системы вентиляции.

Содержание:

• Необходимость установки узлов регулирования
• Классификация вариантов регулирования мощности установок
• Основные схемы узлов управления
• Источник тепла определяет выбор схемы узла регулирования
• Основное оборудование узлов теплоснабжения. Подбор и расчет
  • Запорная арматура
  • Обратные клапаны
  • Регулирующие клапаны и приводы
  • Измерительная арматура: манометры и термометры
  • Воздухоспускные клапана и краны для слива системы
  • Балансировочные клапана
  • Циркуляционный насос
  • Грязевик
• Защита калориферов от разморозки. Теплоносители в системах вентиляции

Необходимость установки узлов регулирования

Установки приточной системы вентиляции согласно основным требованиям нормативных документов должны подавать свежий наружный воздух, предварительно нагретый до определенной температуры. Температура приточного воздуха должна соответствовать типу вентилируемого помещения в случае общеобменной вентиляции или технологическому процессу в случае какого-либо производственного цикла.

Принцип работы приточно-вытяжной системы вентиляции.

Кроме того, температура воздуха должна быть постоянной вне зависимости от температуры наружного воздуха и корректировки температурного графика теплоносителя. То есть, при похолодании и снижении температуры на улице тепловые сети, как правило, повышают температуру теплоносителя, а температура воздуха на выходе из приточной установки должна оставаться на заданном уровне.

Следовательно, тепловая нагрузка в течение отопительного периода не является постоянной величиной, а теплоноситель следует регулировать. В противном случае будет перерасход тепловой энергии, повышение температуры и избыточный перегрев помещений, что неблагоприятным образом может сказаться на самочувствии людей или технологическом процессе.

Нагрев воздуха происходит в калориферах приточной установки, количество которых может отличаться в зависимости от принятой схемы теплоснабжения. Наиболее распространен вариант установок с одним калорифером, но их может быть и два и больше.

Калориферы предназначены для нагрева воздуха в приточной и приточно-вытяжной системе вентиляции.

Для некоторых учреждений, где нагрев воздуха необходим и в переходное время года, предусматривают два раздельных контура системы теплоснабжения. Один калорифер работает весной и осенью, второй контур в зимнее время. В случае экстремальных морозов, когда главный калорифер не будет справляться с нагрузкой, второй может догревать воздух до заданно температуры.

Приточная установка системы вентиляции.

Также одним из главных достоинств такой схемы является практически 100% резервирование поверхности теплоотдачи. В случае возникновения аварийных ситуаций, когда один калорифер вышел из строя или разморозился, второй нагреватель будет подключен в работу и справится полностью с основной функцией. Поэтому при расчете установки желательно предусматривать два одинаковых калорифера, с поверхностью соответствующей максимальной мощности из двух режимов работы.

При расчете приточной установки можно столкнуться с ситуацией, когда подобранный калорифер в максимальном режиме выдаст тепловую мощность во много раз превышающую требуемую. Это связано с ограниченным числом типоразмеров калориферов у производителя. Поэтому для того чтобы иметь постоянную температуру приточного воздуха необходима установка регулирующих узлов системы теплоснабжения на каждом контуре теплоснабжения и на каждой установке. Управление этими узлами будет происходить от системы автоматики всех вентиляционных систем комплекса.

Классификация вариантов регулирования мощности установок

Схема №1

Система теплоснабжения приточной вентиляции может работать в нескольких принципиально отличающихся режимах регулирования:

• Если во время работы систем вентиляции происходит плавное или ступенчатое изменение температуры воды при неизменном расходе, то принято говорить, что на данном узле используется качественное регулирование. Применяется на котельных или в индивидуальных тепловых пунктах, то есть изменение параметров теплоносителя будет происходить непосредственно во всей системе теплоснабжения. Температура горячей воды корректируется по специальному графику теплоснабжающей организации в зависимости от изменения температуры наружного воздуха.
• Если изменение тепловой нагрузки происходит при изменении количества поступающего в установку теплоносителя, то есть при постоянной температуре плавно изменяется расход горячей воды. Здесь мы имеем дело с количественным регулированием.
• При качественно-количественном способ регулирования происходят и корректировки температуры в системе теплоснабжения (либо от источника тепла) и изменение расхода теплоносителя зонально на каждой установке в своем режиме. Достаточно сложный способ регулирования, но получивший наибольшее распространение в системах теплоснабжения вентиляции. Его можно реализовать только при установке системы автоматизации.

Основные схемы узлов управления

Схема №2

Существует как минимум несколько основных схем обвязки калориферов, которые имеют принципиальные отличия с точки зрения выбранной схемы регулирования и источника подачи тепла. Не существует однозначного ответа, какая из ниже описанных схем является правильной, все зависит от большого количества факторов (источник теплоснабжения и его возможности и требования по теплоносителю, уже установленное сетевое оборудование, величина свободного перепада давления на вводе в здание и т.д.).

Если система теплоснабжения приточной вентиляции работает на перепаде тепловой сети и подключена напрямую без промежуточных теплообменников, то в качестве управляющего органа устанавливают двухходовой линейный регулирующий клапан (схема №3), который гасит на себе избыточный перепад в точке подключения и выполняет главную функцию ограничения протока воды через калорифер. Но для того, чтобы защита от замерзания калорифера была обеспечена, на внутреннем контуре воздухонагревателя устанавливается циркуляционный насос, который обеспечивает постоянный расход на установке через дополнительную перемычку. Это классический способ количественного регулирования зонально на каждой приточной установке.

Схема №3

Не менее распространенными являются схемы теплоснабжения калориферов с установленными трехходовыми клапанами. Эти схемы могут работать в различных режимах регулирования в зависимости от положения клапана и места врезки перемычки.

Схема №4

Трехходовые клапана могут работать в режиме разделения потоков воды или в качестве смесительного органа (схема № 4). Если клапан установлен таким образом, что в зависимости от потребности установки в нагреве порт А (со стороны теплосети) открывается или закрывается, а циркуляция теплоносителя происходит через байпас клана (порты В и АВ), то имеет место самая распространенная схема количественного регулирования. Ее применение, как правило, ограничено предельным перепадом давления в центральной системе теплоснабжения, поэтому наиболее часто применяется в автономных системах теплоснабжения. Но при проектировании такой схемы необходимо учесть, что расход в системе теплоснабжения или на источнике тепла является не постоянным, поэтому сетевое насосное оборудование должно быть оснащено частотными преобразователями.

Схема № 5

Если необходимо обеспечить постоянный расход со стороны источника тепла, то в предыдущую схему следует добавить перед клапаном перемычку с установленными обратным клапаном и балансировочным вентилем (схема №5).

Если в схеме поменять перемычку и клапан местами, а циркуляцию воды во внутреннем контуре осуществлять через перемычку, то напор циркуляционного насоса в этом случае будет меньше на величину гидравлического сопротивления клапана. Расход теплоносителя со стороны теплосети останется постоянным, а клапан будет работать на свободном перепаде давления (схема №6).

Схема № 6

Источник тепла определяет выбор схемы узла регулирования

На стадии проектирования систем вентиляции и систем теплоснабжения приточных установок выбор схем и типа узлов обвязки калориферов непосредственным образом зависит от самого источника тепла.

Так, например, индивидуальные котельные, как правило, не требовательны к температуре возвращаемого теплоносителя, но перепад в теплосети должен быть постоянным. То есть регулирующий клапан не должен быть перекрыт со стороны теплосети либо должна быть предусмотрена перемычка для протока воды через нее в обратку, когда прямой порт клапана закрывается. К таким схемам, в основном, относится узел обвязки калориферов, выполненный во 2-м варианте (схема №4). Таким образом, водогрейные котлы будут работать на постоянном расходе и не будут перегреваться при нехватке теплоносителя.

Узел обвязки калорифера с трехходовым клапаном без перемычек может использоваться при центральном теплоснабжении с независимым подключением через пластинчатый теплообменник. Это обусловлено низкими предельными параметрами теплоносителя: максимальной температурой (у латунных регулирующих клапанов это порядка 110°С, а чугунных 90-95°С) и рабочим давлением, как правило, не превышающим 10 атм. В центральных теплосетях возможны пиковые температуры порядка 150°С и скачки давления до 16 атм. Так как при работе трехходового клапана происходит закрытие прямого порта, то в сети теплоснабжения будет переменный расход. Основным требованием является установка на сетевой насос преобразователя частоты, который и будет подстраивать работу системы под изменяющиеся параметры. Также эта схема применима и для работы с котельными установками при выполнении всех выше сказанных требований.

Схема подключения калориферов №3 является наиболее универсальной, обладающей практически одними плюсами управления и регулирования, но имеющая более высокую стоимость. Главным распространением проектирования схемы с двухходовым седельным клапаном получило применение при зависимом подключении к теплосетям. Во время работы схемы в целом происходит так называемый «контроль обратки», когда автоматика отслеживает и контролирует при помощи клапана максимально разрешенную температуру теплоносителя возвращаемого в тепловую сеть. Со стороны центральной тепловой сети, как правило, существует достаточно большой избыточный перепад, который позволяет подбирать диаметр клапана по расчетному коэффициенту пропускной способности Kv. Диаметр клапана может быть значительно меньше диаметра системы, а, следовательно, инерционность срабатывания и реагирования системы теплоснабжения будет гораздо выше, чем в схемах с трехходовыми клапанами.

Основное оборудование узлов теплоснабжения. Подбор и расчет

В составе узлов теплоснабжения приточных установок, выполненных по различным схемам, как правило, входит идентичное оборудование. Отличаются такие узлы лишь местом установки, насыщенностью арматуры и способом подбора.

При подборе оборудования для узлов теплоснабжения существует несколько общих правил и рекомендаций:

• При выборе того или иного типа арматуры следует предельно внимательно проверять технические характеристики как максимальное рабочее давление, так и предельную температуру.
• Крайне не рекомендуется приобретать готовые смесительные узлы, которые подобраны исходя из усредненных условий без учета важных параметров как свободный перепад давления в системе, вид теплоносителя, расход, тип источника тепла, необходимость частотного регулирования и так далее.
• Диаметр запорной арматуры, а также обратных клапанов и грязевиков должен быть не меньше диаметра трубопроводов.
• Диаметр трубопроводов системы теплоснабжения определяется в результате гидравлического расчета исходя из расчетного (требуемого) расхода теплоносителя, типа теплоносителя (вода или низкозамерзающие жидкости) и материала трубопроводов. Диаметр узлов теплоснабжения ни в коем случае не должен подбираться исходя из присоединительных портов калорифера. Он подбирается ТОЛЬКО РАСЧЕТОМ!

Запорная арматура

Необходима для перекрывания протока воды в случаях аварийных остановок системы теплоснабжения, например, для устранения течи, для проведения сервисных или ревизионных работ и т.д. В качестве запорной арматуры применяют как стальные или латунные шаровые краны (желательно полнопроходного сечения) либо фланцевая арматура.

Для узлов теплоснабжения с диаметром трубопроводов до 40мм включительно принято устанавливать резьбовую запорную арматуру, а свыше 50 мм фланцевую.

Для облегчения монтажа или демонтажа узлов резьбовую арматуру следует предусматривать с накидными гайками, иначе называемыми «американками или сгонами».

Обратные клапаны

Обратные клапаны используются в узлах регулирования для предотвращения перетока воды обратно в систему теплоснабжения в случае открытия или закрытия регулирующих клапанов. Или это возможно когда система теплоснабжения не отбалансирована, в системе смонтировано большое количество установок и при изменении расходов теплоносителя может произойти передавливание друг друга. Поэтому обратные клапана устанавливаются на обратном трубопроводе и на перемычке узла теплоснабжения.

Регулирующие клапаны и приводы

Двухходовой клапан.

Двухходовой или трехходовой регулирующий клапан является основным исполнительным механизмом, который путем изменения расхода или путем смешения теплоносителей позволяет регулировать мощность калорифера приточной установки в зависимости от потребности установки в нагреве. Еще одной важной функцией работы клапана является предотвращение «замерзания» теплоносителя при работе установок в зимнее время. Когда автоматика получает сигнал о критических температурах теплоносителя и воздуха после калорифера привод максимально открывает регулирующий клапан на проток.

Трехходовой клапан.

Подбор клапана производится на основании определения коэффициента пропускной способности Kv, который означает какой расход теплоносителя пройдет через клапан в открытом состоянии при потерях на нем в 10 метров водяного столба.

,

где G — расчетный расход воды, м3/ч;

∆p — фактический перепад давления на клапане, бар

Ƥ — плотность теплоносителя.

Типоразмер регулирующего клапана нельзя подбирать по диаметру трубопровода или портов калорифера. Чем меньше Kv или диаметр клапана, тем скорость реагирования на изменение параметров воздуха или теплосети будет выше, то есть система будет не инерционная.

В системах теплоснабжения приточных установок используются, как правило, двух и трехходовые клапана. Двухходовые клапана работают только в системах с изменением расхода теплоносителя, а трехходовые либо как смесительные, либо работающие на разделение тепловых потоков.

Измерительная арматура: манометры и термометры

Измерительная арматура

Манометры и термометры являются необходимыми инструментами для визуального контроля работоспособности системы теплоснабжения. Термометры обычно устанавливаются на подающем и обратном трубопроводе непосредственно у калорифера. Манометры монтируются на насосной группе для контроля работы насоса и визуального определения создаваемого перепада. Манометры также ставят до и после грязевика – для определения степени его засоренности, и на подающем и обратном трубопроводе тепловой сети перед узлом обвязки – для контроля свободного перепада, необходимого для полноценной работы регулирующего клапана.

Воздухоспускные клапана и краны для слива системы

Автоматический воздухоспускной клапан

Для спуска воздуха после заполнения системы и в процессе эксплуатации в узлах обвязки рекомендуется устанавливать автоматические воздухоспускные краны. Их удобно монтировать на специальных портах, врезанных в калачи калорифера в верхней части корпуса либо в наивысшей точке трубопроводов узла регулирования.

Краны для опорожнения калориферов и слива участка системы теплоснабжения следует монтировать в самой низкой точке узла регулирования, либо в нижней части калорифера.

Балансировочные клапана

Балансировочный клапан

Если в системе теплоснабжения предусмотрено несколько приточных установок, работающих в своем независимом режиме, то тепловые потоки в трубопроводах будут не постоянны и могут значительно отличатся друг от друга. Чтобы не произошло передавливания друг друга со стороны теплоносителя, предусматривают балансировочные клапана. Их главной и основной функцией является дросселирование избыточного давления и уравнивание распределения расходов воды между калориферами в соответствии с потребностями. Установленные на обратных трубопроводах балансировочные клапана производят гидравлическую увязку калориферов между собой.

Подбор клапанов производится по аналогии с подбором регулирующих клапанов с учетом коэффициента Kv. Исходными данными для определения типоразмера клапана является избыточный перепад давления, который должен погасить балансировочный клапан, и расчетный расход на участке сети.

Циркуляционный насос

Циркуляционный насос

Циркуляционный насос внутреннего контура узла обвязки предназначен для обеспечения постоянной циркуляции воды в калорифере. Это позволит минимизировать риск возникновения угрозы «размораживания» калорифера при низких уличных температурах воздуха. Но главным предназначением насосов является преодоление гидравлических сопротивлений на регулируемом участке, то есть на всех функциональных элементах смесительного узла, разгруженных от давления теплосети.

Под регулируемым участком, как правило, подразумевают калорифер, трубопроводы, запорную и балансировочную арматуру, обратные клапана и грязевик. Регулирующий клапан может входить в состав регулируемого участка в зависимости от принятой схемы обвязки калорифера. Если регулирующий клапан установлен в узле обвязки таким образом, что циркуляция теплоносителя во внутреннем контуре происходит через перемычку самого клапана при закрытом прямом порту, то клапан входит в состав циркуляционного контура. В таких случаях напор насоса определяется как сумма гидравлических сопротивлений всех элементов регулируемого участка. Следует помнить, что в случае, когда теплоноситель в системе теплоснабжения является не вода, гидравлическое сопротивление всех элементов регулируемого участка и расчетный расход следует корректировать в зависимости от вязкости и плотности теплоносителя. Гидравлические потери на грязевиках следует учитывать с запасом на 50% засорение.

Если регулирующий клапан работает на перепаде тепловой сети (схема №3), то в расчет напора насоса потери давления на клапане не учитываются.

При расчете сопротивления трубопроводов на трение обязательно следует учитывать все потери давления на ответвлениях, углах и поворотах. Также обязательно учитывать шероховатость стенок трубопроводов в соответствии с выбранным материалом.

Все потери давления на элементах узла обвязки следует определять только при рабочем расходе теплоносителя, а не в соответствии с максимальным расходом калорифера, который он способен пропустить.

Подбор циркуляционных насосов производится по техническим каталогам производителей в соответствии с рабочими точками (расчетный расход воды и требуемый напор). Наиболее распространенным типом насосов в узлах являются трехскоростные насосы с мокрым ротором. В случае, когда требуется плавное изменение расхода в контуре приточной вентиляции, применяются насосы с встроенным частотным преобразователем.

Грязевик

Грязевик

Грязевики являются фильтрами механической очистки теплоносителя, как правило, с размером сетки порядка 500 микрон. В старых системах теплоснабжения отопительная вода содержит много взвешенных частиц, песок или окалину. Все эти загрязнения могут вывести из строя регулирующие клапана и циркуляционные насосы. Поэтому установка грязевиков непосредственно перед оборудованием является обязательным условием сохранения работоспособности и гарантии.

Защита калориферов от разморозки. Теплоносители в системах вентиляции

Количество и назначение калориферов в установках приточной вентиляции может быть различным в зависимости от состава установки и назначения ее работы. Калориферы могут быть первого нагрева, второго нагрева, с предварительным нагревом перед пластинчатыми рекуператорами, раздельными для работы в разное время года или использоваться для согрева на отдельных ответвлениях воздуховодов, если температурный режим обслуживаемых помещений различен.

Поэтому принято говорить, что калориферы преднагрева или 1-й ступени нагрева всегда работают на «остром» воздухе. То есть в нагреватели поступает воздух с очень низкой температурой. В условиях континентального климата опасность разморозки калориферов очень велика в момент запуска установок зимой или при новом строительстве, когда часты перебои и в электроснабжении так и перебои с подачей горячей воды.

Причин замерзания воды в калориферах в зимнее время может быть огромное количество: от случайного закрытия задвижки на вводе до сбоя в системе электроснабжения и автоматики. Также наиболее часто встречающейся причиной разморозки является неверный выбор схемы, малый перепад давления  системе теплоснабжения, неверный подбор регулирующего клапана и привод с большим временем срабатывания.

Размороженный калорифер приточной системы вентиляции

Также следует знать, что идеальным выбором для управления регулирующими клапанами является привод с аналоговым управлением по сигналу 0-10V. Не менее редкой причиной размораживания системы является несогласованная работа систем приточной и вытяжной вентиляции. Например, частый случай, когда в нерабочее время отключаются приточные установки, а вытяжные по каким либо причинам продолжают работать, а в здании создается разряжение воздуха. Для восполнения воздушного баланса воздух начинает подсасываться через все доступные неплотности, в том числе и через негерметичную воздушную заслонку. Таким образом, при отключенной автоматике системы и нечувствительных датчиках сигнал о низких температурах не выдает команду для автоматики на включение прогрева системы теплоснабжения и вода в теплообменнике замерзает.

Видео на тему разморозки калорифера приточной системы вентиляции:

Безусловно, узлы обвязки калориферов должны быть также оснащены необходимым количеством датчиков и защитных термостатов комплекте со шкафами управления, но в случае скачков напряжения или отсутствия электропитания система автоматизации не сможет защитить калориферы. Единственным вариантом защитить систему от размораживания со 100% гарантией является заполнение ее низкозамерзающими теплоносителями.

К основным достоинствам антифризов относятся низкая температура кристаллизации, отсутствие температурных расширений в замерзшем состоянии, что не приводит к разрыву стенок воздухонагревателей. В состав низкозамерзающих жидкостей входят комплекты присадок, которые защищают систему трубопроводов от коррозии, минимизируют кавитацию и предотвращают выпадение осадка при нагреве или остывании системы.

Использование низкотемпературных теплоносителей в некоторых системах теплоснабжения ограничено предельной максимальной температурой 95-100°С, выше которой произойдет распад химического состава. Поэтому в индивидуальном тепловом пункте на теплообменнике разделения сред (вода-НЗТ) следует устанавливать регулятор температуры или клапан, которые будут защищать контур системы теплоснабжения от повышения температуры выше критической.

В системах теплоснабжения, как правило, используют этиленгликолевые или пропилен-гликолевые смеси которые отличаются как ценой, так и областью применения. Этиленгликоль является наиболее дешевым теплоносителем, поэтому получил наибольшее распространение в инженерных системах. Пропилен-гликолевые смеси используются на безопасных производствах, где в случае разгерметизации системы токсичный теплоноситель может нести потенциальную угрозу жизни или нарушения технологического цикла. Такие требования встречаются в основном в пищевой промышленности или в медицинских учреждениях.



Низкозамерзающий теплоноситель с температурой кристаллизации -30°С содержит 40% этиленгликоля в смеси с дистиллированной водой. Главной особенностью всех теплоносителей на основе этиленгликоля является образование пластичного геля при низких температурах, который не образует разрыв трубок калориферов или образование трещин в сварных соединениях.

Низкозамерзающий теплоноситель с температурой кристаллизации _65 градусов использовать в системах теплоснабжения не рекомендуется, а следует его разводить водой до необходимой концентрации.

После заполнения сетей этиленгликолевыми растворами систему следует тщательно опрессовать, так как наиболее вероятно, что в местах резьбовых соединений могут возникнуть небольшие подтеки теплоносителя или течи. Это обусловлено низким поверхностным натяжением всех теплоносителей и способностью проникать во все щели и неплотности системы.

При проведении гидравлического расчета системы теплоснабжения, которая будет заполнена раствором этиленгликоля, следует учитывать, что расход теплоносителя будет больше на 8% относительно расхода воды, а напор насосного оборудования в среднем должен быть увеличен на 54%. При подборе диаметров участков трубопроводов необходимо учитывать повышенную вязкость теплоносителей и вводить поправку на увеличение диаметра, где это необходимо.

Системы теплоснабжения приточных установок

Главная \ Статьи \ Вентиляция \ Системы теплоснабжения приточных установок

Приточные системы вентиляции, как правило, включают в себя одну или две—три ступени нагрева воздуха в зимний период. Нагрев наружного приточного воздуха осуществляется в теплообменниках-калориферах, которым подведены трубопроводы системы теплоснабжения. Главной задачей системы теплоснабжения является обеспечение заданной температуры приточного воздуха, вне зависимости от наружной температуры либо параметров теплоносителя источника тепла.

При подборе калориферов практически все проектировщики сталкиваются с ситуацией, когда производитель предлагает определенный типоразмер воздухонагревателя, который подбирается с некоторым запасом. Если подключать систему теплоснабжения к калориферу напрямую, без узла регулирования и системы автоматики, то температура приточного воздуха на выходе с калорифера не будет в расчетных диапазонах, а будет максимальной исходя из входных параметров. Такие ситуации приводят к перерасходу количества тепла выше расчетного, к некомфортным условиям внутреннего воздуха. Следовательно, суть системы теплоснабжения приточных установок сводится к выбору типа узлов регулирования.

Разновидности узлов обвязки калориферов

Основные схемы присоединения узлов регулирования воздухонагревателей к источнику теплоснабжения
С двухходовым клапаном — происходит количественное регулирование, то есть расход воды из тепловой сети регулируется двухходовым клапаном, установленным на обратном трубопроводе, в зависимости от потребности в нагреве. На внутреннем контуре устанавливается циркуляционный насос, который вне зависимости от состояния регулирующего клапана обеспечивает постоянную циркуляцию теплоносителя на калорифере через перемычку. Это необходимо для предотвращения остывания теплоносителя в калорифере в зимний период, что может угрожать разморозкой.
С трехходовым клапаном, работающим на перекрытие потока теплоносителя со стороны теплосети, без перемычки на калорифере. Порт со стороны источника теплоснабжения открывается или закрывается в зависимости от сигнала системы автоматизации. Циркуляционный насос на внутреннем контуре регулирующего узла работает либо на подмес воды от источника при открытом клапане, либо через перемычку самого клапана при закрытом патрубке. Такая схема также относится к количественному регулированию. Недостатком такой схемы является увеличение напора насоса на величину сопротивления регулирующего клапана в открытом состоянии.
С трехходовым клапаном, работающим на перепуск потока горячей воды в обратный трубопровод тепловой сети. При потребности в нагреве воздуха в калорифере порт регулирующего клапана входит в режим «открыто», циркуляция теплоносителя идет через калорифер на прямых параметрах. В случае, когда температура достигла уставки, система автоматики начинает закрывать порт клапана со стороны калорифера, тем самым осуществляя перепуск теплоносителя из подачи в обратный трубопровод. Циркуляция на нагревателе осуществляется циркуляционным насосом через перемычку во внутреннем контуре.

Принцип выбора схемы регулирования в зависимости от источника тепла

В зависимости от того к какому источнику теплоснабжения подключаются узлы регулирования приточных установок на стадии проектирования определяется выбор схемы узлов обвязки калориферов.

Так, например, если источником тепла является центральная водогрейная котельная, работоспособность оборудования которой не зависит от минимальной температуры возвращаемого теплоносителя, выбор останавливают на простейшей схеме регулирования № 3. В этом случае система теплоснабжения работает в стандартном режиме на постоянном расходе теплоносителя, что защищает контур котельных установок от перегрева и выхода из строя.

Схема №2 используется, если источником тепла являются тепловые сети с независимым подключением системы теплоснабжения при помощи пластинчатого теплообменника, а в сети поддерживается давление соответствующее рабочему давлению трехходового клапана. При этом сетевой насос на внутреннем контуре пластинчатого теплообменника должен иметь встроенный или внешний частотный преобразователь, для корректировки расходных параметров в контуре. Также данную схему можно применять при зависимом или независимом подсоединении к котельной при условии частотного регулирования сетевых насосов контура вентиляции.

Схема №1 является наиболее универсальной схемой регулирования в узлах обвязок калориферов, но при этом и самая дорогая, так как двухходовые седельные клапаны, как правило, в несколько раз дороже трехходовых. Такая схема идеально подходит для зависимого присоединения к тепловым сетям, так как происходит контроль минимальной температуры обратного теплоносителя, перепад давления со стороны теплоносителя позволяет подбирать клапан с наименьшим коэффициентом Kv, что позволяет системе и автоматике максимально быстро реагировать на потребность калориферов в тепловой мощности.

Подбор основного оборудования для узлов теплоснабжения калориферов

Основное условие корректной работы узла обвязки воздухонагревателя — это соответствующий выбор схемы регулирования, правильный подбор регулирующего клапана и циркуляционного насоса.

Подбор регулирующих клапанов

Основными характеристиками регулирующих клапанов как двухходовых так и трехходовых являются диаметр, рабочее и максимальное давление и температура, а также главный коэффициент Kv.

Kv — это коэффициент пропускной способности клапана, означает как расход клапан способен пропустить через себя в открытом состоянии при потерях давления на нем 10 метров водяного столба.

Где G — расчетный расход воды калорифера, м3/ч;

∆p — перепад давления на клапане, бар

Ƥ — плотность теплоносителя.

При известном расходе теплоносителя и допустимом перепаде давления перед узлом по формуле определяется коэффициент Kv и в дальнейшем принимается ближайшее большее значение из каталога производителя. Также вместо расчета коэффициента по формулам можно воспользоваться номограммами подбора клапанов, которые каждый производитель разрабатывает под свой ассортимент регулирующей арматуры.

Правильность подбора можно определить сравнением с диаметром трубопроводов: клапан всегда должен быть меньшим диаметром. Чем меньше диаметр клапана, тем быстрее система регулирует на незначительные колебания температур воздуха или теплосети.

Подбор циркуляционных насосов

Циркуляционные насосы внутреннего контура калориферов подбираются также исходя из принятой схемы регулирования с учетом расчетного расхода теплоносителя и сопротивления регулируемого участка.

Под сопротивлением регулируемого участка принято понимать следующий объем арматуры и трубопроводов:

1. Схема регулирования №1 — гидравлические потери давления на воздухонагревателе при расчетном расходе теплоносителя, потери по длине трубопроводов с учетом местных сопротивлений на участке от портов присоединения к калориферу до двухходового клапана, потери давления на обратных клапанах и фильтрах-грязевиках при рабочем засорении. Потери давления на клапане в расчет напора насоса не берутся, т. к. в данной схеме клапан работает на перепаде давления теплосети.
2. Схема регулирования №2 — гидравлические потери давления на воздухонагревателе при расчетном расходе теплоносителя, потери по длине трубопроводов с учетом местных сопротивлений на участке от портов присоединения к калориферу до трехходового клапана, сопротивление трехходового клапана через байпасную линию, потери давления на арматуре.
3. Схема регулирования №3 — гидравлические потери давления на воздухонагревателе при расчетном расходе теплоносителя, потери по длине трубопроводов с учетом местных сопротивлений на участке от портов присоединения к калориферу через внутреннюю перемычку, потери давления на арматуре.

Как видно напор насоса при равных начальных условиях в 1 и 3-й схеме регулирования меньше, чем во 2-й схеме.

При известном расходе теплоносителя и рассчитанному напору, то есть рабочей точке насоса по графикам производят подбор серии и модели насоса. При подборе трехскоростных циркуляционных насосов аналогичных 100-й серии Grundfos – UPS, рекомендуется подбор выполнять на средней скорости.

---

---

P/S. от директора компании ООО «Регион»:

Если вы зашли к нам на сайт  не просто в процессе изучения «работы сайта», а с целью найти решения Вашей инженерной задачи, моя компания готова выполнить для Вас базовый инжиниринг или проект и помочь принять верное решение. Мы сотрудничаем с крупнейшими Российскими и Европейскими производителями, что позволяет предлагать максимально выгодные решения с точки зрения капитальных и эксплуатационных затрат. В отдельных случаях – при заключении контракта на поставку крупного инженерного оборудования мы готовы выполнить разработку рабочего проекта Бесплатно. Мы не навязываем оборудование собственного производства, мы предлагаем варианты решения Вашей инженерной задачи по открытой, обоснованной цене, на базе передовых решений и опыта. С уважением, генеральный директор ООО «Регион» Щукин Алексей Владимирович Телефон для связи: +7 (812) 627-93-38

---

Работаем по всей России

Контакты. Тел/ф + 7(812) 627-93-38;  [email protected]

Автор G+

---

Связаться с нами вы можете с 9.00 – 18.00 (пнд – пят). Наш специалист всегда ответит на Ваши вопросы и проконсультирует по возможным решениям тех или иных задач по телефону или по запросу на почту [email protected].

+7 (931) 350 04 34  +7 (963) 306 04 27

по номеру +7 (911) 130 08 19  Наш Skype: dc-region  Наш Telegram по номеру: +7 (911) 130 08 19

---

Мы в социальных сетях


---

• Пользовательское соглашение
• Политика обработки персональных данных

Подключены ли водонагреватель и печь

Как бы мы ни любили пользоваться горячей водой в холодное время года, она все же предпочтительнее даже в теплое время года для мытья посуды, одежды и принятия душа. Однако знаете ли вы, как нагревается ваша вода? Мы провели исследование для вас и пришли к следующему ответу.

В большинстве домов используются традиционные водонагреватели для нагрева воды двумя способами:

• Прямой нагрев воды
• Косвенный нагрев воды

Давайте углубимся и узнаем больше о связи между водонагревателем и печью, возможности обогрева дома водонагревателем, стоимости замены этого оборудования и многом другом.

Как работают водонагреватели

Традиционные водонагреватели наиболее популярны во многих домах. Вода нагревается до фиксированной температуры, а затем сохраняется при этой температуре до тех пор, пока кран с горячей водой не откроется, чтобы выпустить горячую воду.

Все водонагреватели работают более или менее одинаково и могут использовать электричество, газ, нефть или пропан для нагрева воды. Кроме того, они нагревают воду прямо или косвенно. Давайте узнаем больше о том, как работает эта концепция, как описано ниже:

Прямой нагрев воды

Водонагреватели представляют собой большие цилиндры, сделанные из металла и имеющие две трубы наверху. Одна труба направляет холодную воду в бак и течет внутри до самого дна. Затем он нагревается типом топлива, заложенным в баке.

Когда вода горячая, она поднимается вверх к верхней части бака и вытекает из второй трубы, а затем направляется в кран, который выпускает горячую воду при открытии.

Давайте подробно рассмотрим, как электрические и газовые нагреватели непосредственно нагревают воду:

Электрический водонагреватель

Холодная вода, поступающая в водонагреватели, нагревается электрическими элементами, расположенными внутри бака. Горячая вода поднимается к верхней части нагревателя, а отводная труба направляет воду по всему дому, чтобы использовать ее при открытии кранов, например, в душе или на кухне.

Газовый водонагреватель

В газовом водонагревателе используется та же концепция, что и в электрическом водонагревателе. Отличие только в типе используемого топлива.

Однако в этом случае водонагреватель имеет газовую горелку, которая сжигает газ, который впоследствии производит горячий воздух, который поднимается через дымоход, расположенный в середине бака.

Движение горячего воздуха вверх по дымоходу нагревает окружающую воду в баке и в то же время выпускает этот воздух наружу.

Выходная труба от этого нагревателя проходит через систему водопровода до кранов, которые выпускают горячую воду при открытии.

Косвенный водонагреватель

Косвенные водонагреватели немного отличаются от прямых водонагревателей. В этом случае нагревательный механизм находится не внутри бака, а снаружи, благодаря чему вода нагревается в печи или котле.

В печи или котле есть труба, по которой горячая вода подается в теплообменник, который находится в водонагревателе или накопительном баке. Этот теплообменник нагревает воду внутри водонагревателя.

Котлы или печи не только используют электричество и газ, но также могут использовать пропан или масло для нагрева воды.

На каком расстоянии должен быть водонагреватель от печи?

В общем и целом, пространство вокруг печи должно быть достаточно широким, чтобы обеспечить легкий доступ для ремонта, а иногда и замены печи. Большинство строительных норм требуют, чтобы печи находились на расстоянии не менее 30 дюймов от стен.

Печь требует достаточного количества воздуха для питания пламени горения. При этом помещение не должно быть слишком маленьким, а вентиляция должна быть хорошей.

Некоторые строительные нормы и правила требуют, чтобы электрический выключатель и запорный клапан для газовых линий находились в том же помещении, что и печь. Кодексы могут также рекомендовать, чтобы электрическое отключение было фактическим выключателем, а не шнуром, подключенным к электрической розетке.

Следите за тем, чтобы вокруг печи не было легко воспламеняющихся предметов, таких как чистящие средства и средства для стирки, бумага, тряпки, опилки, древесные отходы или использованные фильтры. Кроме того, держите подальше все, что может показаться легковоспламеняющимся, например, бензин, краску или растворители.

Влияет ли водонагреватель на тепло в доме?

Ваш водонагреватель может использоваться не только для нагрева воды, но и для нагрева вашего дома. Однако этот вариант наиболее благоприятен, если вы живете в не слишком холодном климате, и ваш дом нуждается в герметизации и теплоизоляции.

Чтобы иметь систему такого типа, вам необходимо использовать комбинированный бойлер, который представляет собой единый блок, который может нагревать воду, а также обогревать ваш дом. Нагрев можно регулировать до требуемой температуры, поворачивая циферблаты или нажимая кнопки в нужное положение.

Если температура начинает падать ниже установленного значения, термостат посылает сигнал на котел, чтобы увеличить тепло до желаемого уровня. Когда эта точка достигается, котел модулирует себя, чтобы поддерживать тепло при нужной температуре, тем самым экономя энергию.

С помощью этой системы дом и вода не нагреваются одновременно. Он будет либо нагревать ваши радиаторы, чтобы отдать тепло вашему дому, либо нагревать воду из-под крана, что всегда имеет предпочтение.

При включении горячей воды клапан внутри котла перенаправляет тепло в систему горячего водоснабжения для подачи горячей воды через краны. Когда кран закрыт, клапан перенаправляется обратно к радиаторам в системе центрального отопления, чтобы продолжить отопление вашего дома.

Отдает ли водонагреватель тепло?

Как показано выше, вам понадобится комбинированный водонагреватель, если вы хотите нагреть воду, протекающую через краны, а также ваш дом. Если вы решите использовать этот тип системы у себя дома, вы получите следующие преимущества:

Горячая вода по мере необходимости

Вам больше не нужно хранить воду, так как вода нагревается мгновенно при открытии горячего крана.

Экономит место

Вам не нужно дополнительное место для баков с горячей водой, потому что они больше не нужны. Вместо этого вода мгновенно нагревается, вытекая из ваших кранов.

Маленький размер

Современные комбинированные котлы менее громоздки. Они предназначены для установки в небольших помещениях, которые находятся вне поля зрения, например, в шкафу.

Эффективность

Сегодня многие производители повысили эффективность систем этого типа, перейдя от модели с рейтингом G к рейтингу А, что также поможет вам сэкономить на счетах за электроэнергию.

High Value

Цена установки этого типа системы будет ниже, чем у традиционной системы кипячения, поскольку не требуется дополнительный бак.

Сколько стоит замена печи и водонагревателя?

Хотя стоимость варьируется в зависимости от типа установки или требуемого ремонта, обычно установка газового водонагревателя стоит от 250 до 700 долларов. Стоимость часа, вероятно, составит около 80 долларов в час.

С другой стороны, установка электрического водонагревателя обычно стоит от 1100 до 2100 долларов.

А если вы хотите перейти с электрических водонагревателей на газовые водонагреватели, потому что они дешевле в эксплуатации, вы потратите от 1200 до 3000 долларов.

Замена печи стоит от 2000 до 7000 долларов. В некоторых экстремальных ситуациях цена может подняться до 40 000 долларов.

Чтобы получить более четкое представление о затратах, примите во внимание:

• Замена газовой печи стоит от 3800 до 10 000 долларов США,
• электрическая печь будет стоить от 2000 до 7000 долларов США, чтобы заменить
Стоимость замены масляной печи
• составляет от 6 750 до 10 000 долларов США

Из-за различий в ценах рекомендуется получить как минимум три предложения, чтобы получить наиболее доступную цену за лучший сервис.

В заключении

Обычные водонагреватели можно найти во многих домах, и они прямо или косвенно нагревают воду. Комбинированный котел пригодится, когда вы хотите нагреть не только воду, но и весь дом. Это усовершенствование, которое объединяет традиционную печь и водонагреватель вместе и работает от единого блока.

Стоимость установки и замены печи и водонагревателя варьируется. Таким образом, важно получить предложения от разных подрядчиков, чтобы получить цену, при которой качество не страдает и которая является наиболее доступной в соответствии с вашим бюджетом.

Ознакомьтесь с нашими предыдущими постами и узнайте, как уменьшить влажность с помощью печи и почему они оснащены фильтрами:

Уменьшает ли вентилятор печи влажность?

Все ли печи имеют фильтры?

Схемы и видео о том, как использовать нагреватель резервуарного типа для обогрева помещений

Обновлено 12 августа 2021 г.

Автор: Стив Максвелл

Нажмите ниже, чтобы посмотреть видеотур о двух способах подключения резервуарного типа водонагреватель на теплый пол или радиаторы.

ЧТО ВЫ ПОЛУЧИТЕ В ЭТОМ БЛОГЕ:

1. Объяснение того, почему баковые водонагреватели отлично подходят для обогрева дома или малого бизнеса.
2. Доступные для загрузки схематические чертежи двух способов подключения бакового нагревателя к системе водяного отопления помещений.
3. Видеообзор по использованию бака для нагрева горячей воды в домах.

Водонагреватель резервуарного типа рядом с сердцем водяной (горячей воды) системы отопления.

Нагрев горячей водой становится все более и более популярным, потому что он удобный, тихий, устойчивый и не поднимает переносимую по воздуху пыль.  И напольное отопление, и водяные радиаторы иногда называют системами «водяного отопления», и оба эти варианта позволяют людям чувствовать себя теплее при более низких температурах в помещении, чем системы с принудительной подачей воздуха. Вот некоторые из причин, по которым гидроника становится все более популярной. Чего вы, возможно, не понимаете, так это того, как правильный тип обогревателей на пропане и природном газе может быть идеальным источником тепла для любой системы отопления с горячей водой. Простота, универсальность, экономия средств и надежность являются преимуществами, но сначала вам нужно избавиться от некоторых необоснованных предубеждений. Я ничего не имею против котлов, но вы должны знать все варианты, прежде чем принять решение.

Традиционно системы водяного отопления работают от какого-либо котла, и многие подрядчики по отоплению скажут вам, что баковые нагреватели не подходят для отопления помещений. «Бойлер — единственный выход», — уверенно говорят они. Единственная проблема с этим мнением в том, что оно ошибочно. Это ошибочное мнение исходит из предыдущих попыток использования водонагревателей малой мощности для обогрева помещений в прошлом. Дело в том, что нет ничего плохого в том, чтобы иметь резервуар с горячей водой для обогрева помещения. Вопрос сводится к тому, подходит ли конкретный нагреватель резервуарного типа для работы. Выбирая системы отопления, имейте в виду, что некоторые нагреватели резервуарного типа прекрасно подходят для обогрева помещений. На самом деле, они созданы именно для этого и являются идеальным вариантом по нескольким техническим причинам. Когда вы ищете подрядчика по отоплению для работы над вашими проектами, вам нужно знать, как разумно говорить о ситуации, если вы хотите воспользоваться преимуществами нагревателя бакового типа или любого другого типа.

Рой Коэн, владелец компании Cold Hot Air, подрядчика по ОВКВ в Израиле, отвечает: «Это отличная идея — найти подходящий тип отопления, который подходит для вашего дома. Проведя собственное исследование, вы обнаружите, что то, что может работать для одного, может не работать для вашей среды. Не говоря уже о том, что вы также можете сэкономить деньги!»

Водяное отопление: преимущества обогрева помещений бакового типа

Водонагреватели бакового типа не просто достаточно хороши для обогрева помещений, они на самом деле обеспечивают четыре уникальных преимущества, с которыми не может сравниться большинство котлов.

Гидравлическое отопление Преимущество №1: Идеальная температура воды

Бойлеры часто рассчитаны на подачу воды при температуре 180ºF для правильной работы. Это слишком жарко для напольного отопления и приводит к менее чем безопасной температуре радиатора, если вы также не установите смесительный клапан для снижения температуры воды на выходе. Но зачем перегревать воду и нести ненужные потери энергии только для того, чтобы охладить ее перед использованием? Напротив, водонагреватели бакового типа вполне могут принимать воду любой температуры и выдавать температуру от 120ºF до 140ºF без необходимости в смесительном клапане. Этот температурный диапазон идеально подходит для водяного отопления помещений.

Водонагреватели, которые подходят для отопления помещений, выглядят так же, как обычные водонагреватели бакового типа, но они спроектированы так, чтобы справляться с большими, устойчивыми потребностями в тепле.

Гидравлическое отопление Преимущество № 2: Круглогодичная полезность

Водонагреватель бакового типа может работать как обогреватель зимой, а также обеспечивать горячее водоснабжение круглый год без дополнительного оборудования. Некоторые котлы тоже могут это делать, но не так просто и не требуют обслуживания, как нагреватели бакового типа.

Водяное отопление Преимущество № 3: Простота

Техническое обслуживание бакового нагревателя достаточно просто, и большинство домовладельцев могут сделать это самостоятельно, если у них есть простая установка без теплообменника. Просто подсоедините шланг к выпускному отверстию на дне резервуара, а затем открывайте клапан, чтобы смыть осадок из резервуара один раз в год. Если система, которую вы устанавливаете, включает в себя плоский теплообменник для обогрева помещений, то все, что нужно сделать, это ежегодно промывать уксусом.

Водяное отопление Преимущество №4: Совместимость с альтернативными источниками энергии

Водонагреватели бакового типа автоматически и легко совместимы с альтернативными технологиями получения тепла, такими как солнечные коллекторы или открытый дровяной котел. Какой бы альтернативный источник энергии ни имел (или планирует иметь) ваш клиент, он может предварительно нагревать воду перед подачей в резервуар, экономя при этом природный газ или пропан. С котлами этого не сделаешь.

Водяное отопление: правильный выбор бакового водонагревателя

Существует несколько различных способов сконфигурировать нагреватель с резервуаром для природного газа или пропана как часть водяной системы отопления, но наиболее целесообразным является подход двойного назначения как для отопления помещений, так и для горячего водоснабжения. Главное понимать, что нельзя просто так смешивать воду из этих двух систем и останавливаться на этом. Один из вариантов — полностью отделить горячую воду для бытовых нужд от воды, являющейся частью системы отопления, с помощью теплообменника. Идея здесь состоит в том, чтобы предотвратить загрязнение бытовой воды застоявшейся водой, которая не циркулирует в системе отопления в межсезонье. Дополнительным бонусом теплообменника является лучшая производительность системы отопления. Бытовое водоснабжение обычно работает под давлением от 40 до 65 фунтов на квадратный дюйм, что выше идеального для водяного отопления и циркуляционных насосов. Вот почему лучшие конструкции систем включают теплообменник для передачи тепла от горячей воды для бытовых нужд к воде для отопления помещений без смешивания двух видов воды. Пластинчатые теплообменники лучше всего подходят для этого применения, хотя их необходимо очищать от накипи каждые 6 месяцев или 2 года, пропуская уксус через теплообменник с помощью перекачивающего насоса. Это то же самое обслуживание, которое требуется для любого безбакового водонагревателя.

Другой альтернативой является отказ от теплообменника и установка таймера и переключателя, который автоматически включает циркуляционный насос на стороне отопления . Благодаря циркуляции воды по системе отопления у нее никогда не будет шанса стать несвежей. Не во всех юрисдикциях разрешен такой подход, и это означает, что ваш циркуляционный насос работает при давлении выше идеального. Но для небольших систем подход без обменников имеет смысл там, где это допустимо.

Нажмите на изображения ниже, чтобы загрузить подробные принципиальные схемы подключения водонагревателя бакового типа к гидравлическим системам отопления. Одна схема предназначена для простой системы, а другая — для более сложного варианта теплообменника.

Нажмите, чтобы загрузить схему для установки простой системы отопления помещений в виде бака

Независимо от вашей ситуации и планов, вам необходимо начать с выбора водонагревателя, который достаточно велик, чтобы справиться с максимальной нагрузкой как по отоплению помещений, так и по горячему водоснабжению. Современные модулирующие нагреватели делают это решение менее критичным, чем раньше.

Нажмите, чтобы загрузить схему установки системы отопления помещений с теплообменником

Модуляция — это способность нагревателя автоматически увеличивать или уменьшать тепловую мощность в зависимости от требуемой нагрузки.   Это означает, что ваш клиент получает такую ​​же эффективность, если ему нужно немного тепла или все, что может дать обогреватель. Эксплуатация водонагревателя на более низких скоростях также означает меньшую тепловую нагрузку на бак и увеличивает срок службы водонагревателя. Напротив, немодулирующие нагреватели старого образца работали либо на полную мощность, либо не работали вообще, тратя энергию впустую, когда требуется мало тепла. Модулирующие нагреватели в диапазоне от 100 000 до 150 000 британских тепловых единиц в час идеально подходят для отопления всего дома и производства горячей воды для бытовых нужд в большинстве ситуаций в Канаде. Лучшие могут похвастаться проверенной эффективностью более 90%.

Я использовал подход с теплообменником для водонагревателя Polaris мощностью 150 000 британских тепловых единиц в час, который я установил. Это североамериканская компания A. O. Smith. Это модулирующий блок с КПД 95%, двумя комплектами горячих и холодных выходов, а также вытяжной и приточной системой, для которой требуется всего одно отверстие в стене дома. Использовать эту модель для отопления помещений и горячего водоснабжения очень просто. Он также предназначен для тяжелых условий эксплуатации и легко доступен по всей Канаде. .

Водяное отопление: советы по планировке и установке

При планировании установки помните о следующих советах для обеспечения наиболее надежной работы:

Совет №1: Установите циркуляционные насосы в самой нижней части системы. Это сводит к минимуму вероятность того, что захваченный воздух прекратит работу насоса.

Циркуляционный насос перекачивает горячую воду через водяную систему отопления. Все системы водяного отопления имеют насосы.

Совет № 2: Устанавливайте циркуляционные насосы так, чтобы двигатель располагался горизонтально. Циркуляционные насосы предназначены для такой работы и прослужат дольше, чем если бы двигатель был установлен вертикально.

Совет №3: Установите промывочные клапаны, если вы используете отдельный теплообменник. Вопрос не в том, «нуждается ли» такой теплообменник в очистке от накипи, а в том, «когда». Несмотря на то, что большая часть грязи будет скапливаться на внутренней стороне теплообменника, установите промывочные клапаны на нагревательной стороне теплообменника на тот случай, если когда-нибудь потребуется промывка.

Этот интеллектуальный циркуляционный насос потребляет меньше электроэнергии, чем обычные модели, и автоматически адаптируется к изменяющимся условиям расхода и потребности в тепле.

Совет №4: Выбирайте «умные» циркуляционные насосы. Они автоматически контролируют потребление тока и расход воды и потребляют примерно на 75 % меньше энергии, чем стандартные циркуляционные насосы. Умные насосы также оснащены светодиодным экраном, чтобы вы могли контролировать скорость потока и потребляемый ток.

Чем проще, тем лучше, а возможность многократного использования одного устройства — это всегда хорошо. Таковы преимущества бакового водонагревателя как части системы отопления помещений. Только не позволяйте никому говорить вам, что водонагреватели не справляются со своей задачей.

Моя печь не включается с термостатом: 5 возможных причин, по которым она не работает | Блог | Florida Heat & Air

Печи во Флориде являются избыточной концепцией в течение большей части года. Хотя бывают случаи, когда во Флориде вам понадобится тепло, климат обычно требует услуг по охлаждению, а не уверенности в том, что у вас есть работающая печь.

Тем не менее, как и везде, бывают несколько месяцев в году, когда температура резко падает, особенно во Флориде.

Знаешь, что говорят о погоде во Флориде? Если вам это не нравится, просто подождите минуту!

Итак, вы идете включать отопление впервые за 8 месяцев и обнаруживаете, что печь не включается с термостатом. Чувство страха начинает проникать внутрь.

Впервые за много месяцев холодно, а тебе нужно тепло! В чем может быть причина того, что ваш обогреватель не работает?

Здесь вы узнаете об основных причинах, по которым это может происходить с вашим обогревателем, и о том, что вы можете с этим сделать.

Печь не включается с термостатом: в чем проблема?

Нет ничего хуже, чем когда ваш обогреватель не работает, потому что обычно вы обнаруживаете, что он не работает именно тогда, когда вам это нужно больше всего!

Прежде всего, стоит отметить, что существуют способы предотвратить все это. Если вы используете профилактическое обслуживание с качественным обслуживанием HVAC, вероятность того, что ваша печь не будет работать должным образом, когда вам это нужно, значительно снизится.

Итак, вот несколько основных причин, по которым ваша печь может не работать.

1. Термостат Проблема

Одна из первых вещей, на которую следует обратить внимание, когда ваша печь не работает, это то, что ваши команды просто не доходят до машины, а это означает, что может быть проблема с термостатом, который вы используете.

Проблема может заключаться в нехватке питания, так как некоторым для работы требуются батарейки. С другой стороны, это может быть так же серьезно, как неисправность всего термостата и необходимость его замены.

В настоящее время во многих домах установлены цифровые термостаты, а на сайте производителя имеются соответствующие руководства по устранению неполадок.

Кроме того, иногда термостат может быть просто настроен неправильно. Если вы настроили программу, а затем забыли о ней, это может быть причиной того, что у вас не включается тепло. Убедитесь, что ваша температура установлена ​​правильно и настроена на настройку нагрева , а не на с или на охлаждение .

Неправильный термостат для не той печи

Чтобы убедиться, что ваша печь работает правильно, вы также должны убедиться, что ваш термостат подходит для вашей системы.

У вас должен быть термостат, соответствующий вашей системе отопления по производительности и возможностям.

Если вы установите неправильный термостат для вашей системы, вы, вероятно, столкнетесь с нарушением связи между термостатом и системой. Вы даже можете увидеть, как система полностью выходит из строя. Перед покупкой нового термостата обязательно изучите его и проконсультируйтесь с профессионалами.

2. Плохая проводка

Ослабленные соединения, изношенные и старые провода могут привести к тому, что ваш термостат в конечном итоге потеряет связь с кондиционером и системой отопления.

Тщательно осмотрите электропроводку, убедившись, что соединения затянуты, и замените все провода, если это необходимо вам или специалисту по ОВКВ.

3. Засорение воздушного фильтра

Это еще одна распространенная проблема обогревателей и кондиционеров в целом. Если вы включаете обогреватель, но он ничего не дует или, по крайней мере, не дует горячий воздух, вполне возможно, что у вас забит фильтр.

Это происходит, когда на фильтре скапливается пыль, что снижает поток воздуха во всей системе и может привести к отключению обогревателя.

Вы можете исправить это, проверив воздушный фильтр, чтобы убедиться, что он не загрязнен и не засорен каким-либо образом.

Теперь, когда дело доходит до замены воздушных фильтров, существует множество различных типов и размеров в зависимости от размера вашего дома и кондиционера.

Если ваш воздушный фильтр действительно забит, было бы разумно проверить вашу систему. Причина этого в том, что сажа могла просочиться в систему в результате забитого воздушного фильтра.

4. Выключатель сработал

Вы можете этого не заметить.

Иногда по какой-либо причине может срабатывать автоматический выключатель нагревателя, отключая нагреватель. Обязательно проверьте все ваши выключатели и убедитесь, что они в хорошем состоянии.

Кроме того, на вашей печи должен быть выключатель, который выключит печь. Это может быть причиной вашей проблемы и, вероятно, было отключено случайно, но будьте осторожны, чтобы никто не выключал печь по какой-либо причине.

5. Проблема с ремнем или воздуходувкой

Иногда ваша печь может работать нормально, но кажется, что она сломана из-за проблемы с воздуходувкой. Если вы слышите, как ваша печь издает высокие звуки, это свидетельствует о том, что вентилятор вышел из строя.

Единственное, что действительно нужно сделать, это обратиться в квалифицированную службу по ремонту систем отопления, чтобы проверить и устранить проблему в вашей системе. Существуют различные причины этой проблемы, некоторые из которых настолько просты, как смазка или изношенный ремень.

Они также могут быть дорогостоящими, например полная замена двигателя или воздуходувки. Как упоминалось ранее, профилактическое обслуживание является одним из способов избежать подобных ситуаций.

Лучший сервис по отоплению и охлаждению в Юго-Восточной Флориде

Если печь не включается с помощью термостата, убедитесь, что вы проверили эти вещи.

Мы обслуживаем жителей Флориды с 1989 года. Если вы хотите получить лучший сервис и правильно выполнять свою работу, свяжитесь с нами сегодня, чтобы решить все вопросы, связанные с обогревом и охлаждением.

Florida Heat & Air с гордостью предоставляет экспертные услуги по ОВКВ в Бонита-Спрингс, Эстеро, Неаполе, Форт-Майерс, Кейп-Корал, Ли-Хай-Акрс, Порт-Шарлотт и Пунта-Горда.

Звоните сегодня. (866)-287-0007

Подключены ли моя печь и кондиционер? | Блог

Клиенты Air Experts часто удивляются, узнав, что их системы отопления и охлаждения подключены; что более эффективная система охлаждения также влияет на эффективность системы отопления. Понимание того, как ваша печь и кондиционер работают вместе, может помочь вам сделать выбор в области установки и обслуживания HVAC, который приведет к наилучшему домашнему комфорту.

Свяжитесь с Air Experts сегодня по телефону 919-480-2727, чтобы узнать, как сэкономить на потреблении энергии и уменьшить ежемесячный счет за электроэнергию.

Как мой блок переменного тока работает с моей печью?

Понимание того, что кондиционер и печь работают как по отдельности, так и вместе, может немного сбить с толку. Проще говоря, часть системы кондиционирования воздуха вашей системы отопления, вентиляции и кондиционирования воздуха (HVAC) охлаждает хладагент (с помощью внешнего блока), в то время как печь работает внутри с вентиляторами и змеевиками. Воздуховоды системы HVAC транспортируют воздух по всему дому, нагревая или охлаждая его по мере необходимости.

Принудительная вентиляция и центральная вентиляция

Понимание различий между принудительной вентиляцией и центральной вентиляцией поможет вам различать роли каждой из них в вашей системе HVAC. По сути, система принудительной вентиляции включает в себя все системы HVAC, которые подают воздух с регулируемой температурой в ваш дом с помощью воздуховодов и вентиляционных отверстий. Примерами систем с принудительной подачей воздуха являются ваша печь или тепловой насос (если он у вас есть).

Центральное кондиционирование воздуха использует замкнутый контур охлажденного/циркулирующего воздуха для подачи прохладного воздуха, когда это необходимо для борьбы с летней жарой в Северной Каролине. И в вашей системе принудительной вентиляции (печь), и в системе кондиционирования воздуха (AC) используются одни и те же детали для охлаждения и обогрева вашего дома. Наружный конденсатор и компрессор, внутренние вентиляторы и змеевики испарителя циркулируют хладагент и втягивают горячий домашний воздух внутрь, выделяя при этом тепло, а затем втягивают охлажденный воздух обратно через вентиляционные отверстия.

Другими словами, ваша центральная система кондиционирования воздуха не зависит от вашей печи. Наружный блок вообще не подключен к печи, но оба они используют одну и ту же систему распределения (вентиляционные отверстия, камеры и воздуховоды) для подачи холодного воздуха в ваш дом.

Другие системы кондиционирования воздуха

В то время как распределительная система печи, как правило, одинакова, ваша система кондиционирования воздуха может быть стандартной, сплит-системой или комплексной системой.

Раздельный кондиционер состоит из внутреннего и наружного блоков. В наружном блоке находятся компрессор и змеевик конденсатора. Внутренний блок регулирует приток воздуха, распределяя теплый воздух из топки.

В комплексной системе кондиционирования воздуха нет наружного блока. Все компоненты находятся в одном месте.

Будет ли печь работать без кондиционера и наоборот?

Не во всех домах системы ОВКВ работают одинаково. В зависимости от климата, в котором вы живете, в вашем доме может быть кондиционер, но не печь, или наоборот.

Погода в регионе Треугольника может быть жаркой, влажной, прохладной и сырой, в зависимости от сезона. Домовладельцы Роли и Дарема используют различные варианты систем отопления, вентиляции и кондиционирования воздуха, чтобы их дома были комфортными и здоровыми.

Некоторые домовладельцы решают установить комнатные кондиционеры, когда кондиционеры размещаются в оконных или стенных проемах. Часто это происходит потому, что в более теплом климате не нужна печь, чтобы согреться, поэтому доступной альтернативой является комнатный кондиционер или мини-сплит-система без воздуховодов.

В некоторых домах используется только система отопления, которая работает независимо от системы кондиционирования воздуха. Понимание преимуществ и недостатков обоих может помочь вам определить, что наиболее эффективно для вашего дома и ситуации.

Функционируют ли тепловые насосы так же, как печи?

В районах с умеренным климатом без суровых погодных условий, которые полагаются как на системы отопления, так и на системы охлаждения, часто используется тепловой насос в качестве энергоэффективной альтернативы печам и кондиционерам. Согласно веб-сайту Министерства энергетики, современные системы тепловых насосов могут снизить потребление электроэнергии для отопления примерно на 50% по сравнению с печами и плинтусными обогревателями.

Как узнать, есть ли у меня кондиционер или тепловой насос?

Поскольку системы кондиционирования воздуха и системы теплового насоса выглядят одинаково, домовладельцам может быть сложно понять, какая у них система. Чтобы узнать, что у вас есть, проверьте этикетки конденсатора и/или внутреннего кондиционера. Кроме того, вы можете определить, есть ли у вас тепловой насос, если внутри конденсатора есть реверсивный клапан или если вы включаете тепло и замечаете, что включается ваш внешний блок.

Нужно ли одновременно заменять печь и кондиционер?

Нет необходимости заменять печь одновременно с кондиционером, но в большинстве случаев это имеет смысл. Это связано с общей экономией энергии и эффективностью, которые вы получаете, используя одинаково подходящие системы. Неисправная распределительная система и негерметичные воздуховоды могут привести к снижению эффективности, дискомфорту и резкому увеличению счета за электроэнергию. Инвестиции в высокоэффективную печь ENERGY STAR® могут сэкономить вам энергию и деньги, но только в том случае, если она правильно установлена. Когда вы сотрудничаете с профессионалами из Air Experts, у вас есть гарантия, что ваше оборудование будет обеспечивать оптимальную производительность в течение своего обычного срока службы.

Air Experts с 1986 года предоставляет комплексные услуги в области ОВКВ жителям Роли, Дарема и Чапел-Хилл. Позвоните, чтобы запланировать осмотр или настройку ОВК с одним из наших сертифицированных NATE технических специалистов сегодня по телефону 919-480-2727. .

Как интегрировать воздушные и водяные системы для вашего умного дома — Rheem

США

Нужны коммерческие водонагреватели со сверхнизким уровнем выбросов NOx – у Rheem есть то, что вам нужно прямо сейчас.

Америка

• США
• Канада
• Мексика
• Боливия
• Бразилия
• Чили
• Колумбия
• Аргентина

Ближний Восток, Азия и Океания

• Азия
• Китай
• Индонезия
• Сингапур
• Филиппины
• Вьетнам
• Малайзия
• Ближний Восток и Африка
• Австралия
• Новая Зеландия

Выберите страну

США США Канада Мексика Боливия Бразилия Чили Колумбия Аргентина Азия Китай Индонезия Сингапур Филиппины Вьетнам Малайзия Ближний Восток и Африка Австралия Новая Зеландия

Интегрированное отопление

Система водяного отопления на основе безбаковой технологии

Являясь частью единственной в отрасли системы отопления и нагрева воды, разработанной, изготовленной и обеспеченной гарантией одной компанией, Rheem ^® Hydronic Air Handlers использует нагретую воду из Эффективный безрезервуарный водонагреватель Rheem для обогрева воздуха в вашем доме. Таким образом, вы можете наслаждаться надежным домашним комфортом, максимально повышая энергоэффективность и минимизируя затраты на электроэнергию.

Полная система

Единственная в своем роде система, созданная экспертами в области инноваций в области интегрированного домашнего комфорта

Опции охлаждения

В качестве дополнительных принадлежностей для моделей кондиционеров доступны различные охлаждающие змеевики и камеры

Бесшумная работа

7

7 Благодаря изолированному отсеку воздуходувки воздухообрабатывающие агрегаты Rheem Hydronic Air Handlers являются одними из самых тихих гидронических агрегатов на рынке

Универсальный дизайн

4-сторонняя трансформируемая конструкция и низкий 34-дюймовый профиль увлажнителей воздуха Rheem Hydronic позволяют устройству легко вписаться в дизайн вашего дома. для обогрева вашего дома горячей водой, производимой высокоэффективным безрезервуарным водонагревателем Rheem Экономьте круглый год, добавляя высокоэффективный охлаждающий змеевик

Безрезервуарный водонагреватель

Обеспечивает непрерывную горячую воду для использования во всем доме. При поступлении запроса на тепло безрезервуарный водонагреватель также служит источником тепла для кондиционера, обеспечивая одновременно и горячую воду, и отопление дома

ПОСМОТРЕТЬ БЕЗРЕЗЕРВУАРНЫЕ ПРОДУКТЫ

Гидравлическая установка обработки воздуха

Включает водяной нагревательный змеевик вместо электрических нагревательных элементов или газовых теплообменников. В режиме обогрева гидронасос обеспечивает циркуляцию горячей воды между безбаковым водонагревателем и водяным змеевиком

VIEW AIR HANDLERS

Охлаждающий змеевик

В режиме охлаждения охлаждающий змеевик работает так же, как и любая другая система отопления и охлаждения Rheem

ПРОСМОТРЕТЬ ЗМЕИ ОХЛАЖДЕНИЯ

Отопление плинтуса для жилых домов

Фото: NPJINC

Если вы когда-либо жили в мягком климате, скорее всего, вы видели комнаты с обогревателями плинтуса. Эти длинные узкие нагреватели проходят вдоль нижней части стены и могут управляться индивидуально. Хотя они и не так популярны, как когда-то, плинтусные обогреватели по-прежнему находят свое место даже в более холодном климате.

Как работает обогрев плинтуса

Нагреватели плинтуса бывают двух основных видов:

Электрическая конвенция – Этот тип нагревателя содержит нагревательный элемент внутри металлического кабеля. Он использует электричество для нагрева нагревательного элемента, который нагревает воздух вокруг себя. Затем теплый воздух поднимается вверх, а более холодный комнатный воздух попадает в обогреватель благодаря естественному процессу конвекции.

Водяные (водяные) или масляные – Водяные плинтусные нагреватели либо соединяются с котлом трубами горячей воды, используемыми для циркуляции воды по ним, либо автономными устройствами, которые сами нагревают воду с помощью электричества. Реже вы найдете нагреватели, которые содержат масло, а не воду. Они также требуют электричества и работают практически так же, как портативные съемные масляные радиаторы.

Электрические конвекционные, водяные и масляные плинтусные обогреватели внешне выглядят практически одинаково и устанавливаются в одних и тех же местах. Их размещают у пола и под окнами, поэтому они ближе к самому прохладному воздуху в помещении, который попадает естественным образом.

Взвешивание всех «за» и «против»

Отопление плинтуса часто используется в дополнение к основной системе отопления дома, такой как печь с принудительной подачей воздуха или водяные радиаторы. Эти обогреватели являются практичным способом обогрева помещений, которые, как правило, холоднее, чем остальная часть дома, а также пристроек и готовых чердаков или подвалов.

Поскольку каждым обогревателем можно управлять отдельно, вы можете обеспечить большее количество тепла в комнате, которая имеет тенденцию быть прохладной, не повышая термостат для всего дома.

Они просты и доступны в установке, поскольку не требуют воздуховодов. Однако в зависимости от конструкции каждый нагреватель должен быть жестко подключен к электрической системе дома или подключен к радиатору.

В то время как бесканальные тепловые насосы обладают аналогичными преимуществами, плинтусные обогреватели имеют одно существенное дополнительное преимущество: они не взбалтывают воздух. Они идеально подходят, если у вас аллергия или вам просто не нравится ощущение выдувания воздуха.

Благодаря отсутствию движущихся частей, которые могут сломаться, эти нагреватели отличаются высокой надежностью и могут служить 20 лет и более. Техническое обслуживание также простое. Вам нужно будет только периодически чистить их, чтобы удалить скопившуюся пыль, которая может повлиять на работу нагревателя.

Плинтусные обогреватели исключительно тихие. Они не используют двигатель или воздуховод, которые могут трещать и стучать, реагируя на изменения температуры.

Самая большая проблема плинтусных обогревателей заключается в том, что они редко способны поддерживать достаточное тепло в комнате. Именно поэтому их чаще всего используют для дополнительного обогрева. Что еще хуже, они не всегда производят тепло постоянно, что может привести к колебаниям температуры. Это чаще встречается в устройствах со встроенным термостатом, поэтому подключение нагревателя к настенному термостату может помочь стабилизировать температуру.

Несмотря на то, что современные обогреватели плинтусов рассчитаны на низкую температуру поверхности, они все же могут быть горячими на ощупь. Вам нужно держать все легковоспламеняющиеся предметы, такие как мебель, шторы и детские игрушки, на расстоянии не менее 6 дюймов от обогревателей.

Правильный дизайн для вас

Если вы рассматриваете возможность обогрева плинтуса для своего дома, вам нужно будет выбрать между электрической конвекцией, водяной или масляной системой отопления. У каждого есть свои плюсы и минусы, а также требования к установке.

Электрическая конвекция

Электрические конвекционные модели являются наиболее распространенным и дешевым типом плинтусных обогревателей, их легко найти в широком ассортименте размеров и цветов. Эти обогреватели очень надежны, поскольку, в отличие от водяных и масляных обогревателей, они не содержат жидкости, которая может вытечь в случае повреждения обогревателя.

К сожалению, это также наименее энергоэффективный тип метода нагрева, который изначально не особенно энергоэффективен. После выключения нагревательный элемент внутри быстро остывает, как в электрической плите.

С небольшим остаточным теплом для поддержания температуры при выключенном обогревателе вы получите колебания температуры и помещение, в котором быстро станет холодно. Если вы ищете только немного дополнительного тепла в комнате, которую вы не используете много, например, в комнате для гостей или швейной, плинтусный обогреватель является практичным вариантом. Однако полагаться на эти обогреватели для обогрева каждый день будет очень дорого.

Hydronic и Oil

Водяные плинтусные обогреватели менее распространены, чем их электрические конвекционные собратья, и в четыре раза дороже. Эти обогреватели часто устанавливаются для обеспечения дополнительного отопления в доме с водяными лучистыми полами, потому что котел и трубы, используемые для работы обогревателей, уже установлены.

Если в вашем доме не используется бойлер, более практичным вариантом являются автономные нагреватели плинтуса, которые используют электричество для нагрева воды или масла внутри устройства.

Основным преимуществом водяных и масляных плинтусных обогревателей по сравнению с конвекционными моделями является их более высокая энергоэффективность и способность поддерживать более постоянную температуру в помещении. Эти обогреватели эффективно сохраняют тепло, поэтому, когда обогреватель выключен, он постепенно отдает сохраненное тепло в комнату, дольше сохраняя в ней тепло.

С другой стороны, они нагреваются дольше, чем электрические конвекционные обогреватели, а значит, им требуется больше времени для прогрева холодного помещения.

Если вашему дому требуется дополнительное тепло, но вы еще не готовы модернизировать основную систему отопления, плинтусные обогреватели — один из самых простых способов получить необходимое вам тепло. Если вы планируете часто использовать нагреватели, лучшими инвестициями будут водяные и масляные модели. Если вам нужно тепло только время от времени и вы не хотите много платить за обогреватель, используйте электрический конвектор.
