Монтаж расширительного бака системы отопления: как установить

Тщательная подготовка поможет произвести монтаж расширительного бака без лишних затруднений. Правильная установка упрощает настройку системы отопления и ее последующую эксплуатацию.

Куда ставить расширительный бак

Конкретная схема системы отопления является определяющим фактором при решении вопроса, куда поставить бачок (гидроаккумулятор). Если она открытая, то воздух будет скапливаться в самой высокой точке. Именно там и рекомендуется произвести крепление емкости, компенсирующей расширение теплоносителя при нагреве.

При необходимости гидроаккумулятор выполняют из металлических листов с использованием сварных соединений. В верхней части оставляется отверстие с крышкой для залива воды по мере ее испарения. Разумеется, можно приобрести подходящий бачок фабричного производства.

Если эксплуатируется закрытая система отопления, то установка буферной емкости производится поблизости от котла.

Монтаж бачка надо производить на прямом участке трубопровода, до насоса. Крепление осуществляется в вертикальном положении.

Для закрытой схемы отопления приобретают гидроаккумулятор мембранного типа. В нем часть объема перекрыта гибкой герметичной перегородкой, которая выполняет функции демпфера. Для стравливания избыточного воздуха из бачка производители оснащают их автоматическими клапанами.

Совет! Точно определить место крепления буферной емкости можно только с учетом особенностей архитектуры объекта, использованного технологического оборудования и предпочтений пользователей.

Монтаж бачка в открытой системе отопления

h3_2

Расширительный бак ставится в верхней точке, но схема установки бака допускает не только подключение его к трубопроводу после котла, но и крепление на обратной магистрали. Последний вариант позволит работать с охлажденным теплоносителем. Это значит, что будет устранена проблема кипения, не возникнут посторонние шумы.

Крупный бачок устанавливают на достаточно прочном основании. Его подсоединяют с использованием стандартных фитингов к системе отопления.

Такой гидроаккумулятор не герметичен, дополнительная настройка его работы не требуется. Контакт воды с окружающим воздухом активизирует коррозийные процессы, поэтому необходимо производить регулярный осмотр буферной емкости. При выявлении течей их ликвидируют, восстанавливают целостность стенок и сварных швов.

Внимание! Так как монтаж бачка в открытой системе отопления часто производят на чердаке, необходимо предусмотреть, чтобы в этом помещении температура никогда не опускалась ниже 0 °С.

Монтаж бачка в закрытой системе отопления

Установка расширительного бака в данном случае будет сложнее. В процессе выполнения операций с баком не следует прикладывать к емкости слишком сильные механические воздействия. Надо убедиться в отсутствии статических нагрузок на него со стороны других элементов системы отопления.

После завершения работ должен быть сохранен свободный доступ к защитному воздушному клапану, крану, иным функциональным частям буферной емкости.

Для корректного присоединения гидроаккумулятора заранее подбирают необходимый инструмент. Чтобы соблюдать технологии работы с металлопластиковыми трубопроводами используют специальные ключи. Соединения расширительного бачка уплотняются с помощью герметиков. Эти расходные материалы должны быть предназначены для сантехнических систем, функционирующих под давлением, в соответствующем диапазоне температур.

Когда монтаж бачка завершен, установлены все другие элементы инженерной системы, производят пробный пуск. Устраняются выявленные течи. Проверяется работоспособность воздушного клапана буферной емкости. Чтобы последующее использование не сопровождалось проблемами, обязательно надо выполнять официальные инструкции производителя расширительного бака.

Совет! Чтобы обслуживать бачок можно было без лишних затруднений, перед ним устанавливают кран. Такое решение, в частности, пригодится для замены испорченной мембраны расширительного бака.

Ошибки и советы по их устранению и предотвращению

Выше были рассмотрены правильные варианты установки бачка. Но обычные пользователи способны произвести неправильные действия, не понимая сути возможных проблем. Чтобы исключить возникновение подобных ситуаций, пригодится следующая информация:

• Гидроаккумулятор, поставленный непосредственно за котлом, будет работать с теплоносителем, разогретым до максимальной температуры в контуре, что не рекомендуется. На этом участке жидкость расширяется сильнее, что способно вызвать слишком большие перепады давления;
• Частое изменение напора происходит сразу за насосом. Именно поэтому туда также не советуют устанавливать бачок;
• Расширительный бак при полном заполнении становится значительно тяжелее по сравнению с исходным состоянием. Именно поэтому крепление буферной емкости должно быть рассчитано на соответствующие нагрузки;
• Гидроаккумулятор подбирают с объемом не менее 10% от количества теплоносителя во всем отопительном контуре.

Установка расширительного бака 🌡 в системе отопления закрытого типа

Одно из преимуществ автономной системы отопления — это возможность поддерживать комфортную температуру в доме, вне зависимости от сроков начала и завершения отопительного сезона, и экономить на оплате счетов за коммунальные услуги. Схематично она состоит из нагревательного котла и контура, по которому циркулирует горячий теплоноситель. В качестве теплоносителя обычно используется вода. Важную роль в отопительном оборудовании играет система оборота горячей воды, которая состоит из нескольких частей. Правильность ее работы во многом зависит от такого элемента конструкции, как расширительный бачок.

Пример обустройства отопления с расширительным баком

Сравним системы отопления закрытого и открытого типа

Функционирование открытой системы отопления основано на законах термодинамики, за счет которых осуществляется движение теплоносителя. Из области высокого давления и соответствующей температуры на выходе котла вода перемещается по трубам в область более низкого давления, и ее температура при этом понижается. Охлажденный теплоноситель направляется обратно в котел, и процесс повторяется. Таким образом, происходит естественная циркуляция жидкости, согласно законам физики.

Так как при нагревании воды происходит увеличение ее объема, в конструкции открытой системы отопления предусмотрен расширительный бачок. Для эффективного движения теплоносителя открытого типа расширительный бачок устанавливают в самой высокой точке системы, а нагревательный котел – в самой низкой. Монтаж на чердаке расширительного бака представляется оптимальным вариантом. Устройство его не отличается сложностью.

Схема отопления открытого типа

С течением времени происходит испарение воды, поэтому ее уровень необходимо своевременно восполнять. При перерывах в использования отопления и при отрицательных температурах окружающей среды воду нужно сливать, иначе она замерзнет в трубах и разорвет их. Открытая система отопления имеет следующие преимущества:

• независимость от источников электрической энергии;
• отсутствие шума;
• простоту обслуживания;
• быстрый запуск и остановку.

В закрытой системе отопления испарения воды не происходит, так как она герметична. Движение теплоносителя осуществляется с помощью нагнетательного или циркуляционного насоса, с которым можно ознакомиться в статье «Какой циркуляционный насос выбрать для системы водяного отопления частного дома, технические характеристики». При этом для эффективной работы также необходим расширительный бак, изготовленный из прочного металла. Закрытая система отопления состоит из нагревательного котла, циркуляционного насоса, трубопроводной сети, радиаторов и расширительного бака. Замкнутая система отопления имеет следующие преимущества:

• отсутствие необходимости постоянного контроля уровня теплоносителя;
• возможность использования антифриза;
• регулировка внутреннего давления;
• возможность подключения дополнительных приборов.

Система отопления закрытого типа

При грамотном монтаже отопительного оборудования оба варианта будут работать отлично. Выбор между ними определяется условиями эксплуатации и особенностями размещения. Между двумя системами имеются следующие различия:

• В открытой системе отопления расширительный бачок располагается в наивысшей точке. В закрытой отопительной системе он может располагаться практически в любом месте.
• Вероятность образования воздушных пробок в закрытой системе отопления значительно ниже. Это обуславливается повышенным внутренним давлением и отсутствием прямого контакта с атмосферой.
• Для функционирования открытой системы отопления необходимы трубы большого диаметра. Монтажные работы осложняются необходимостью учитывать правила гидравлики при распределении потоков, выполнении поворотов, уклонов и так далее.
• Используемые в закрытой системе отопления трубы небольшого диаметра удешевляют ее стоимость. Здесь важно грамотно установить циркуляционный насос, чтобы при его работе создавалось как можно меньше шума.

Устройство и функции расширительного бака в отопительном контуре

Функцией расширительного бака в открытом отопительном контуре является прием излишков воды при ее расширении, вследствие нагревания, и возврат в систему при понижении температуры. Емкость не является герметичной, и теплоноситель напрямую контактирует с окружающей средой, поэтому в открытой системе отопления происходит испарение воды. Устройство отличается несложностью конструкции, при необходимости его можно сделать своими руками.

Расширительный бак открытого типа

К недостаткам открытой системы можно отнести необходимость постоянного контроля уровня воды, так как она испаряется, опасность замерзания жидкости в расширительном бачке, невозможность использования антифриза в качестве теплоносителя. Кроме того, попадающий в систему воздух вызывает образование воздушных пробок, коррозию внутренних частей и их кавитацию.

В закрытом отопительном контуре расширительный бак изготавливается из металла повышенной прочности. Устройство состоит из двух половинок, герметично завальцованных друг к другу. В конструкции предусмотрен приемный клапан и внутренняя мембрана. При повышении температуры теплоносителя клапан открывается, и в расширительный бачок поступают излишки увеличившегося объема жидкости.

Диафрагма, изготовленная из жаростойкой высокопрочной резины, разделяет его на две части. В верхнюю часть герметичной емкости закачивается газ, в нижнюю часть поступает горячий теплоноситель, сжимающий мембрану и расположенную за ней газовую среду. При остывании рабочей жидкости, вследствие расширения газовой среды, диафрагма выдавливает ее обратно в отопительный контур.

Устанавливать мембранный бак можно горизонтально или вертикально в любом положении.

Устройство расширительного бака закрытого типа

Работоспособность расширительного бака закрытого типа не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы. Для продления эксплуатационного периода мембранного бака его лучше располагать таким образом, чтобы воздушная камера оказалась сверху. С течение времени в диафрагме появляются трещины, и пока их размер и количество не достигнет критического уровня, система будет исправно работать при вертикальном размещении емкости. При горизонтальном положении (в случае появления трещин в диафрагме) воздух со своей половины будет быстро проникать в теплоноситель и наоборот, в связи с чем потребуется срочная замена бака.

К чему приводит недостаточный объем встроенного бака котла

Недостаточный объем встроенного бака котла может привести к сбоям в работе системы отопления. При нагревании жидкость расширяется, и ее излишки поступают в расширительный бачок. Если его объем недостаточен, происходит переполнение емкости, и клапан аварийного сброса давления стравливает теплоноситель в дренаж. Остатки остывшего теплоносителя возвращаются в отопительный контур.

Давление в системе при недостаточном объеме расширительного бака

В результате уменьшения его количества происходит снижение внутреннего давления в системе. Если оно уменьшается на небольшую величину, котел будет функционировать, при значительном снижении давления работа отопительного оборудования будет блокирована.

Если своевременно не восполнить уровень теплоносителя до нормального, система может разморозиться, поэтому не следует допускать возникновения подобных аварийных ситуаций.

Расчет необходимого объема мембранного бака

Необходимый объем мембранного бака рассчитывается по несложной формуле. Его величина составляет десять процентов от общего количества теплоносителя, циркулирующего по системе, в том случае, если в этом качестве выступает вода. Общий объем теплоносителя можно определить по показаниям водяного счетчика при заполнении системы отопления.

Более точную цифру получаем суммированием объема всех труб, емкости котла и батарей. Считается, что на один киловатт мощности котельного оборудования требуется пятнадцать литров теплоносителя, то есть общий объем жидкости определяется умножением паспортной мощности котла на пятнадцать. Это значение будет лежать в пределах допустимой погрешности.

Иллюстрация изменения объема в баке при колебаниях давления в системе

Например, если для работы обогревательного оборудования необходимо триста литров воды, то объем мембранного бака должен составлять тридцать литров. Этот параметр увеличивается на пятьдесят процентов при использовании в качестве теплоносителя незамерзающей жидкости, то есть в данном случае величина необходимого объема будет составлять сорок пять литров. Кроме того, надо учитывать возможность утечек и увеличить расчетное значение еще приблизительно на три процента. При правильном определении величины мембранного бака клапан аварийного сброса давления не срабатывает.

Устанавливаем оптимальное давление в бачке

Перед тем, как подключить расширительный бачок и заполнить его теплоносителем, в его воздушной камере необходимо установить оптимальное давление, соответствующее данному параметру в отопительной сети. Для выполнения этой процедуры с воздушного отсека снимается пластмассовая крышка, под которой находится ниппель, такой же, как в автомобильных покрышках. Измеренное манометром давление подгоняется под нужное значение подкачкой при помощи насоса или стравливанием при нажатии на шток ниппеля.

Группа защиты контролирует давление в системе

Оптимальное давление в бачке получается корректировкой в меньшую сторону внутреннего давления в закрытой системе отопления. Делается это для того, чтобы резиновая диафрагма была поджата со стороны теплоносителя. В противном случае, при его остывании произойдет затягивание воздуха сквозь автоматические отводчики, чего допускать ни в коем случае нельзя. Например, если внутреннее давление в сети составляет 1,2 атмосферы, то его оптимальная величина в расширительном бачке составит одну атмосферу. После установки этого значения можно открывать кран и заполнять систему теплоносителем.

С периодичностью в шесть месяцев в компенсационной емкости закрытого типа нужно проверять давление и производить визуальный осмотр на наличие механических повреждений.

При резком изменении внутреннего давления и температуры в отопительной сети существует риск повреждения мембраны, и в таком случае потребуется ее замена. Для этого необходимо выполнить следующие манипуляции:

• расширительный бак отсоединить от магистрали;
• стравить в нем давление, нажав на шток золотника;
• снять поврежденную мембрану, слить излишки воды и установить новую;
• установив оптимальное давление, прикрепить емкость на место.

Выбираем место установки расширительной емкости

Монтаж расширительного бака зависит от типа системы отопления и назначения самого резервуара. Компенсационную емкость закрытого типа лучше устанавливать на возвратной магистрали перед нагревательным котлом и циркуляционным насосом.

Варианты размещения и монтажа расширительного бака

При ее расположении на подающей магистрали срок службы мембраны уменьшится вследствие постоянного воздействия более высокой температуры теплоносителя. Кроме того, в этом случае при возникновении аварийной ситуации в расширительную емкость может проникнуть пар, в результате чего диафрагма перестанет компенсировать давление теплоносителя, так как смесь воздуха и пара является сжимаемой средой.

Подключение расширительного бачка осуществляется через отсекающий шаровой кран. Это делается для того, чтобы при необходимости можно было быстро заменить компенсационную емкость, не дожидаясь, пока произойдет остывание теплоносителя. Установка второго крана дает возможность предварительно слить горячую воду из бака.

Как правильно установить своими руками закрытый расширительный бак

Схема подключения не отличается особенной сложностью. Правильно монтировать закрытый расширительный бак своими руками можно, соблюдая следующую схему подключения. Предварительно нагревательный котел обесточивается, перекрывается подача теплоносителя, вода из радиаторов сливается.

Если для монтажа применяются полипропиленовые трубы, потребуется специальный паяльник для их монтажа. Понадобятся также муфты и уголки. Из фитингов лучше использовать «американку», так как она дает возможность без затруднений снимать емкость для проведения профилактических работ и ремонта. Ниже приводится последовательная схема действий по монтажу расширительного бака.

1. На резьбовую часть штуцера бака наматывается уплотнительная нить.
2. На штуцер заворачивается переходник для установки крана.
3. На резьбовую часть переходника наматывается уплотнительная нить.
4. На переходник устанавливается запорный кран.
5. На резьбовую часть «американки» наматывается уплотнительная нить. «Американка» заворачивается в кран с помощью пассатижей и разводного ключа.
6. На резьбовую часть уголка наматывается уплотнительная нить. Уголок заворачивается в «американку».
7. На корпус бака надевается хомут для крепления бака, который входит в комплект поставки.
8. На противоположной стороне бака находится ниппель для закачки воздуха, на который накручена пластиковая крышка.

После размещения расширительного бачка в выбранном месте проверяется качество всех соединений, и в систему осуществляется подача теплоносителя. После того, как внутреннее давление в батареях достигнет расчетных значений, из них стравливаются воздушные пробки, и отопительная система запускается на полную мощность. Компенсационная емкость устанавливается так, чтобы ее удобно было обслуживать, то есть между ней и стеной оставляется свободное пространство.

Уплотнять все соединения нужно герметиками, стойкими к воздействию высоких температур, иначе неизбежно возникновение протечек. Мембранный расширительный бак в закрытой системе отопления устанавливается со стороны подачи холодной воды. При выполнении всех манипуляций необходимо соблюдать требования техники безопасности.

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала. Спасибо за внимание!

Следующий видеоролик тщательно подобран и поможет разрешить оставшиеся вопросы.

Монтаж расширительного бака системы отопления

Проектирование современного автономного теплоснабжения жилых домов, квартир и производственных объектов – серьезная работа, требующая правильного выполнения расчетов и согласования параметров монтируемого оборудования. Для безотказного функционирования находящегося под нагрузкой отопительного контура важно правильно подобрать расширитель и профессионально осуществить монтаж расширительного бака системы отопления.

Рассмотрим конструктивные нюансы, специфику подключения и сервиса устройства, компенсирующего увеличение объема теплоносителя.

Для чего нужна установка расширительного бачка в отопительной системе

Физические свойства жидкости, увеличивающей свой объем при возрастании температуры, являются причиной скачков давления, возникающих в замкнутом отопительном контуре. В связи с этим подключение расширительного бака к системе отопления актуально, так как позволяет решить ряд серьезных задач:

• компенсировать температурное расширение жидкости в отопительных магистралях. Рабочая емкость бачка принимает избыток воды, появляющийся при объемном расширении жидкости. Устройство не позволяет возрастающему давлению повредить котел и обеспечивает целостность магистралей;
• сгладить гидравлические удары, связанные с периодическим включением и выключением циркуляционного насоса. При колебаниях температуры помещения, циклически функционирует подающее теплоноситель оборудование, вызывая кратковременные скачки давления.



Рабочий резервуар расширителя, являясь своеобразным буфером отопительного контура, обеспечивает:

• увеличенный ресурс эксплуатации элементов отопления;
• стабилизирует влияние на оборудование избыточного давления и температуры;
• повышенную надежность и безопасность функционирования узлов.

Приведенные аргументы подтверждают, что установка расширительного бачка в системе отопления – обязательное мероприятие.

Определение объема расширителя

Вместительность или, как говорят специалисты, полезное пространство расширителя – приоритетный параметр устройства. Его величина должна с запасом превышать максимальное количество теплового носителя, который в результате расширения наполняет резервуар. Это связано с тем, что при повышении интенсивности работы котла, возрастает объем находящейся в магистралях жидкости. Она заполняет демпферный резервуар, принимающий увеличившееся количество теплоносителя.

На вместительность расширителя влияет вид используемой жидкости. Для выполнения расчета используются следующие параметры:

• объем резервуара составляет 15% от общего количества воды, заполняющей отопительный контур;
• вместительность возрастает до 20% при заполнении системы теплоснабжения антифризом.



Алгоритм расчета вместительности расширительного резервуара предусматривает определение общего количества рабочей жидкости. Оно рассчитывается путем суммирования объемов отдельных элементов конструкции:

• отопительного котла. Информацию о вместительности содержит технический паспорт агрегата;
• магистралей. Объем труб определяется путем перемножения площади внутреннего сечения на длину;
• радиаторов. При отсутствии данных в паспорте, можно экспериментальным путем вычислить объем, наполняя водой батарею.

Получив, расчетным путем, объем контура, остается перемножить полученное значение на коэффициент 0,15 – для воды или 0,2 – для антифриза.

Например, при вместительности магистралей и аппаратов 60 литров, потребуется демпфирующий бачок следующего объема:

• 60 х 0,15 = 9 литров – при использовании воды;
• 60 х 0,2 = 12 литров – при заполнении антифризом.

Приведенный алгоритм позволяет оперативно произвести расчеты по определению главной рабочей характеристики расширителя.



Где ставят расширительный бак в системе отопления

В зависимости от конструктивных особенностей отопления, меняется место расположения демпферного бачка:

• в конструкции открытого типа его устанавливают в наиболее возвышенной точке, которая обычно располагается в находящемся под крышей помещении или в потолочной зоне котельной. Открытая система является сосудом сложной конфигурации, в котором возникают характерные конвекционные потоки. Размещение котла в верхней точке способствует ускоренному подъему нагретого теплоносителя с последующим движением самотеком в отопительные устройства через трубы. Кроме того, верхнее расположение обеспечивает беспрепятственный подъем образующихся пузырьков воздуха;
• для закрытого отопления оптимальной зоной установки бака является прямой участок, находящийся перед насосом, обеспечивающим принудительную циркуляцию. Отсутствие завихрений на прямолинейном участке магистрали и постоянная скорость течения жидкости создают благоприятные условия, позволяющие бачку компенсировать гидравлические удары и демпфировать тепловое расширение носителя. При этом образующийся при нагреве жидкости воздух беспрепятственно можно удалить, используя имеющиеся воздушные краны.

Определяясь с местом установки расширителя, обратите внимание на следующие моменты:

• близость размещения бачка к помещению котельной или топочной, облегчающая контроль над работой устройства;
• свободный доступ к демпферному резервуару, позволяющий производить обслуживание агрегата;
• наличие между корпусом и стенкой зазора, облегчающего выполнение визуального осмотра;
• надежность фиксации емкости с теплоносителем, которая должна самостоятельно крепиться, не передавая нагрузки на подводящие магистрали.



Правильное расположение расширительной емкости обеспечит нормальное функционирование и облегчит обслуживание.

Какие бывают расширительные бачки в зависимости от системы отопления

Конструкция демпферного бака зависит от типа отопительного контура:

• в системе с естественной циркуляцией используются расширительные устройства открытого типа, позволяющие при необходимости выполнить заливку жидкости. Открытые резервуары не нуждаются в запорной арматуре, герметичной крышке и резиновой мембране. Доливка жидкости осуществляется путем открытия подающего крана водопроводной магистрали или вручную с помощью ведра;
• в замкнутом отопительном контуре с принудительной циркуляцией применяют расширители закрытой конструкции. Они выполнены в виде герметичного резервуара, разделенного резиновой мембраной на две части. В одной находится инертный газ или воздух. В другой – теплоноситель, который при увеличении объема деформирует резину, снижая объем камеры с воздухом, и компенсирует, таким образом, перепады нагрузки.



В закрытых системах применяются следующие виды бачков:

• фланцевые, оснащенные сменной мембраной балонного типа;
• безфланцевые со стационарной диафрагменной мембраной.

Более современные конструкции закрытого типа постепенно вытесняют открытые системы теплоснабжения, которые более подвержены коррозии, требуют постоянного контроля уровня жидкости и регулярной доливки. Принятие окончательного решения о выборе вида демпферного агрегата диктуется конструкцией устанавливаемого отопления.

Расширительный бак открытого типа

На протяжении десятилетий демпфирующие емкости отопительных контуров широко использовались в системах с естественной циркуляцией. Они позволяли восполнять запас воды при небольших утечках или испарении теплоносителя, а также обеспечивали отвод пузырьков воздуха из отопительного контура.

Конструкция

Конструктивно, открытый расширитель представляет собой сообщающийся с атмосферой сварной сосуд, выполненный в форме:

• цилиндра;
• параллелепипеда.



Для изготовления применяются следующие материалы:

• листовая сталь;
• полимерные материалы.

Резервуар оснащается следующими элементами:

• крышкой, позволяющей защитить тепловой носитель от грязи и обеспечивающей доступ при обслуживании;
• прочным кронштейном, позволяющим надежно зафиксировать корпус к стене помещения;
• патрубками, необходимыми для подключения магистралей отопительного контура, а также труб подачи воды и перелива;
• сливным вентилем, позволяющим при выполнении обслуживания и ремонтных работах слить теплоноситель.

Благодаря простоте конструкции, расширитель открытого типа несложно изготовить самостоятельно.

Преимущества и недостатки

Главные достоинства демпферного резервуара открытого типа:

• возможность самостоятельного изготовления;
• простота конструкции;
• низкий уровень затрат;
• эффективность отвода воздуха;
• ускоренный сброс давления.



Наряду с преимуществами, открытая конструкция имеет ряд серьезных недостатков:

• потребность в тепловой изоляции расширителя, расположенного в неотапливаемом помещении;
• контакт теплоносителя с атмосферой, являющийся причиной коррозии металлических элементов;
• необходимость регулярной доливки жидкости в емкость, связанная с ее постоянным испарением;
• специальные требования по монтажу, предусматривающие установку дополнительных магистралей.

Слабые места конструкции ограничивают широкое использование открытых резервуаров.

Установка расширительного бака в открытой системе отопления

Принимая решение, как подключить расширительный бак к системе отопления открытого типа, следует руководствоваться рекомендациями предварительно разработанного проекта и инструкцией. При этом необходимо обратить особое внимание на соблюдение следующих требований:

• установку демпфера на максимально возвышенном участке отопительной магистрали;
• обеспечение надежного крепления резервуара, масса которого при заполнении водой увеличивается;
• тщательное утепление поверхности корпуса, снижающее потери тепла и предохраняющее жидкость от замерзания;
• поддержание эксплуатационных параметров контура за счет доливки воды, уровень которой необходимо регулярно контролировать.



Мероприятия по монтажу предусматривают следующие операции:

• установку контрольной трубы на уровне минимального объема теплоносителя;
• монтаж переливной магистрали, осуществляющей слив на максимальной отметке;
• подключение питающей магистрали, позволяющей восполнить потери.

Мероприятия по подключению бачка не требуют специальной подготовки и могут осуществляться самостоятельно.

Расширительный бак закрытого типа

Демпферные резервуары закрытой конструкции, оснащенные эластичной диафрагмой или камерой для воды, применяются в контурах теплоснабжения с принудительной циркуляцией. Они обеспечивают надежную компенсацию скачков давления и демпфируют увеличение объема теплоносителя. Благодаря комплексу достоинств герметичные расширители выгодно отличаются от аналогичных агрегатов открытого типа.

Безмембранный

Расширительные емкости, в конструкции которых отсутствует мембрана, широко применялись до появления качественных мембран из каучука, обладающих повышенным ресурсом эксплуатации и прочностью. Они функционировали без мембраны, однако нуждались в подключении баллона со сжатым воздухом или компрессора, подающего воздух в необходимом количестве.



Особенности устройства:

• отсутствие механического разделения емкости бака, в результате чего возникает непосредственный контакт теплоносителя с газом;
• необходимость поддержания рабочего давления с помощью газового баллона или компрессора;
• возможность функционирования безмембранного бака только при автоматическом контроле работы и непрерывной подачи газа.

Безмембранные баки по эксплуатационным характеристикам значительно уступают мембранным устройствам.

Мембранный

Конструктивные особенности мембранного расширителя предусматривают разделение теплоносителя и газовой среды эластичной мембраной, имеющей различную форму:

• полусферическую (тарельчатую). Мембрана является стационарным элементом и под влиянием давления принимает сферическую форму;
• баллонную (грушевидную). Съемная мембрана крепится к фланцу на корпусе сосуда и под нагрузкой стремится повторить его форму.

Устройство с тарельчатой диафрагмой отличается наличием следующих элементов:

• вертикально расположенного стального корпуса, представляющего герметичную капсулу, состоящую из двух частей;
• резиновой мембраны, стационарно закрепленной между составными частями стальной капсулы;
• патрубка, расположенного в нижней части емкости, и предназначенного для подключения к отопительным магистралям;
• ниппеля, находящегося вверху резервуара, и позволяющего закачать воздух в емкость.



При возрастании температуры, излишек теплоносителя поступает в емкость между мембраной и корпусом, сжимая воздух. При уменьшении создаваемой котлом температуры, снижается объем воды. Она выдавливается сжатым воздухом, находящимся в верхней части бака. Герметичная конструкция демпфирующего резервуара позволяет при необходимости изменить давление воздуха, открыв ниппель или выполнив подкачку насосом.

Баки, оснащенные баллонной мембраной грушеобразной формы, изготавливаются для закрытых систем в вертикальном и горизонтальном исполнениях. По своей конструкции устройство состоит из следующих частей:

• штампованной емкости с фланцем для крепления баллонной мембраны;
• резиновой камеры для воды, вставляемой в корпус и герметично соединяемой с фланцем;
• соединительного патрубка, необходимого для подключения демпферного устройства к трубам;
• нижнего клапана, предназначенного для поддержания воздушного давления.

Конструктивной особенностью бака является то, что теплоноситель не контактирует с металлической поверхностью, а заполняет резиновый баллон. Это позволяет предохранить стальной корпус от коррозионных процессов и продлить срок его эксплуатации. В отличие от диафрагменных емкостей большим удобством является возможность замены резинового баллона.

Преимущества и недостатки

Достоинства мембранных устройств:

• компактные габариты;
• минимум тепловых потерь;
• отсутствие потребности во внешней теплоизоляции;
• возможность функционирования без подпитки;
• полная герметичность;
• работа при увеличенном давлении;
• повышенная надежность;
• безопасность эксплуатации;
• отсутствие воздушных пробок.

К недостаткам относятся:

• необходимость контроля рабочего давления;
• потребность периодической подкачки воздуха;
• повышенная стоимость.

Устройства широко применяются благодаря многочисленным преимуществам.

Установка расширительного бачка в закрытой системе отопления

Монтаж демпферного бачка, устанавливаемого в замкнутом отопительном контуре – ответственная операция, требующая специальной подготовки. Однако, владея навыками выполнения сантехнических работ, можно самостоятельно установить устройство, соблюдая следующие рекомендации:

• производите установку расширителя только в обратном контуре (со стороны подачи воды к котлу), выбрав любое удобное место;
•  проконтролируйте давление в бачке, которое должно быть на 0,2 атмосферы меньше давления жидкости;
• монтируйте бак в помещении с положительной температурой, располагая его недалеко от котла;
• надежно прикрепите емкость к поверхности стены, так как при заполнении жидкостью его масса возрастет;
• обеспечьте возможность доступа к воздушному ниппелю с целью регулировки давления в камере;
• закрепите устройство так, чтобы оно не воспринимало нагрузку от массы труб с жидкостью;
• подключите тройник и запорную арматуру, позволяющую отключить бачок от труб отопления;
• выполните верхний подвод труб, обеспечивающий функционирование устройства при нарушении целостности мембраны.



Как правильно эксплуатировать расширители

Мероприятия по эксплуатации демпферного бачка предусматривают следующие правила обслуживания:

• визуальный контроль внешних повреждений, связанных с коррозией и механическим воздействием;
• контроль давления воздушного пространства емкости, которое должно соответствовать паспортным данным;
• проверку целостности резиновой мембраны, которая подлежит замене при повреждении;
• слив воды из демпферной емкости при консервации отопления на длительный период.

Периодичность контроля – не реже двух раз на протяжении года.

Заключение

Приведенные в материале статьи рекомендации помогут правильно выбрать демпферную емкость и рассчитать ее объем. Зная, как поставить расширительный бачок на отопление, можно обеспечить безопасность, надежность и долговечность отопительной конструкции с естественной или принудительной циркуляцией теплоносителя.

Установка расширительного бака в системе отопления подключение и монтаж

Как установить мембранный расширительный бак системы отопления

Одним из элементов отопительной системы является мембранный расширительный бак. Как он выглядит, можно увидеть на фото. Это устройство необходимо для компенсации изменений объема воды, которые происходят по причине ее нагрева. Эластичная мембрана делит корпус бака на две части, в одной из них находится жидкий теплоноситель, а вторая наполняется азотом или воздухом, поступающим под высоким давлением.

Применение мембранных расширительных баков

Мембранные баки применяют в следующих случаях:

• при обустройстве отопительных систем, для работы которых используются автономные источники тепла;
• для функционирования конструкций отопления, подключенных к сетям централизованного теплоснабжения в соответствии с независимой схемой;
• в системах, где задействуют тепловые навесы и солнечные коллекторы;
• в схемах теплообеспечения, в которых имеются замкнутые контуры и переменная рабочая температура.

Преимущества применения мембранных устройств

Мембранные расширительные баки в системах отопления имеют ряд преимуществ:

• мембраны из бутила и натуральной резины разрешается применять в снабжении питьевой водой;
• устройства пригодны для воды любого качества, даже для той, в составе которой содержится много кальция;
• при необходимости мембрану можно без проблем заменить;
• мембранный расширительный бак системы отопления по сравнению с напорным типом, не имеющим ее, обладает большим объемом для вытеснения жидкости;
• отсутствует риск, что питьевая вода будет загрязнена;
• потребуется минимальная подкачка воздуха;
• отсутствуют потери теплоносителя в результате испарения;
• низкие эксплуатационные затраты;
• монтаж бака обходится недорого и выполняется быстро.

Конструкционные особенности

Назначение мембранного расширительного бака заключается в том, что на всех рабочих этапах устройство должно поддерживать равновесие между давлением обоих частей и при необходимости нивелировать чрезмерное давление или регулировать его перепады в отопительной конструкции. Таким образом, монтаж мембранного расширительного бака предотвращает возникновение повышенных нагрузок в контуре отопления и при аварийных ситуациях в случае выявления неисправностей.

Устройство бывает с заменяемой или несменной мембраной. В первом случае теплоноситель находится полностью в емкости гибкой мембраны и не может взаимодействовать со стальной внутренней поверхностью. Все работы, связанные с демонтажем и последующим монтажом нового изделия, выполняют через фланец, закрепляемый на болтах.

Если приобретено устройство с фиксированной диафрагмой, у него имеется внутренняя полость, состоящая из двух частей. В этом случае используется несменная диафрагменная мембрана, которая жестко зафиксирована.
Выбирают мембранный бак для системы отопления непосредственно под конкретную отопительную конструкцию с учетом количества теплоносителя. Если у устройства объем окажется недостаточным, то последствия могут быть самыми негативными – часто появляются трещинки и возможна протечка воды сквозь резьбу. Кроме этого нередко в системе падает давление ниже допустимой нормы, в результате чего воздух попадает внутрь бака. Поэтому выбор устройства должен соответствовать необходимым параметрам конструкции (детальнее: «Делаем подбор расширительного бака для отопления «).

Расширительный мембранный бак для систем обогрева применяют при создании циркуляции теплоносителя закрытого типа с целью компенсации его теплового расширения в результате увеличения или уменьшения температуры жидкости, тем самым предотвращая гидравлические удары. В постоянном режиме обе камеры устройства – водяная и газовая — имеют одинаковое давление, что позволяет соблюдать герметичность системы. Такое устройство расширительного бака системы отопления проверенно временем и признано наиболее практичным.

Циркулирующая по контуру вода не содержит агрессивных газов и поэтому коррозия не приведет бак в непригодность, что позволяет эксплуатировать его продолжительное время. Напорное расширительное устройство помещают в помещении котельной, и по этой причине нет необходимости защищать его от промерзания.

Несмотря на то, что подбор бака для отопительной конструкции индивидуален, не следует забывать, что:

• начальное давление в мембранном баке для теплоснабжения, подключенном к холодному водоснабжению, должно превышать статическое давление в системе на 30-50 кПа;
• в устройстве необходимо наличие запасного количества теплоносителя для обеспечения компенсации возможных протечек.

Для защиты системы с замкнутым контуром и расширительным баком от слишком высокого давления устанавливают предохранительные клапаны.

Отличия от гидроаккумулятора

Конструкция герметичных расширительных баков схожа с конструкцией гидроаккумуляторов, однако, предназначение у этих приборов разное. Расширительный бак компенсирует расширение воды, происходящее из-за нагревания в системе отопления. Гидроаккумулятор аккумулирует объём воды под давлением в системе водоснабжения, имеющей напорный насос, чтобы уменьшить частоту включения данного насоса и сгладить гидроудары. Кроме того, чаще внутри гидроаккумулятора находится груша, сделанная из пищевой резины. Именно она накачивается водой, в результате вода не контактирует с корпусом бака. Расширительный бак для систем отопления изготовлен с мембраной, выполненной из технической резины. Она делит корпус на два отсека, а теплоноситель имеет контакт с корпусом.

Расчёт объёма

Объём – это главная характеристика, по которой выбирается расширительный бак. Многие источники советуют выбирать объём расширительного бака в пределах 10% общего объёма теплоносителя в отопительной системе. Этот способ определения вместимости устройства основан на том, что коэффициенты теплового расширения теплоносителя даже при содержании гликоля до 90% и нагреве +100 градусов не превышают 0,08. Такой метод расчётов не учитывает давление в системе, поэтому может дать неточности. Есть более точный метод расчёта объёма мембранного расширительного бака. Здесь используется соотношение:

V = C*Bt / (1 – (Pmin /Pmax)), где

• С – объём теплоносителя в системе;
• Bt – коэффициент теплового расширения теплоносителя;
• Pмin – начальное давление в баке;
• Pmax – допустимое давление в системе.

Объём теплоносителя в отопительной системе определяют, учитывая все её узлы. Данный параметр получают из проектной документации на отопление. Если такой возможности нет, можно воспользоваться ориентировочным расчётом, который основан на том, что объём теплоносителя в системах отопления связан с мощностью отопления – на каждый кВт приходится 15 л жидкости. Коэффициент теплового расширения жидкости определяют с помощью её состава – чаще всего, в отопительных системах квартир и домов не исключено добавление в воду гликолей для улучшения её характеристик. Этот коэффициент может зависеть и от температуры теплоносителя. Можно найти необходимые величины в таблицах объёма воды в трубе.

Максимальное давление в отопительной системе определяют с помощью минимальной из величин, которые допускаются для разных узлов. Переходной клапан настраивается именно на неё. Первоначальное давление в отопительной системе при охлаждённом теплоносителе соответствует настроечному (минимальному) давлению. Для многих устройств возможно точное его регулирование распространёнными средствами (стравливание воздуха из бака или его накачивание насосом). Давление в баке контролируется во время установки на него манометра. Расчётные данные дадут увеличение объёма теплоносителя в системе в процессе его нагревания. Для выбора бака коэффициент заполнения округляют в большую сторону. Коэффициент зависит от максимального и начального давления и может быть найден с помощью таблиц, предоставляемых производителями или в специальной литературе.

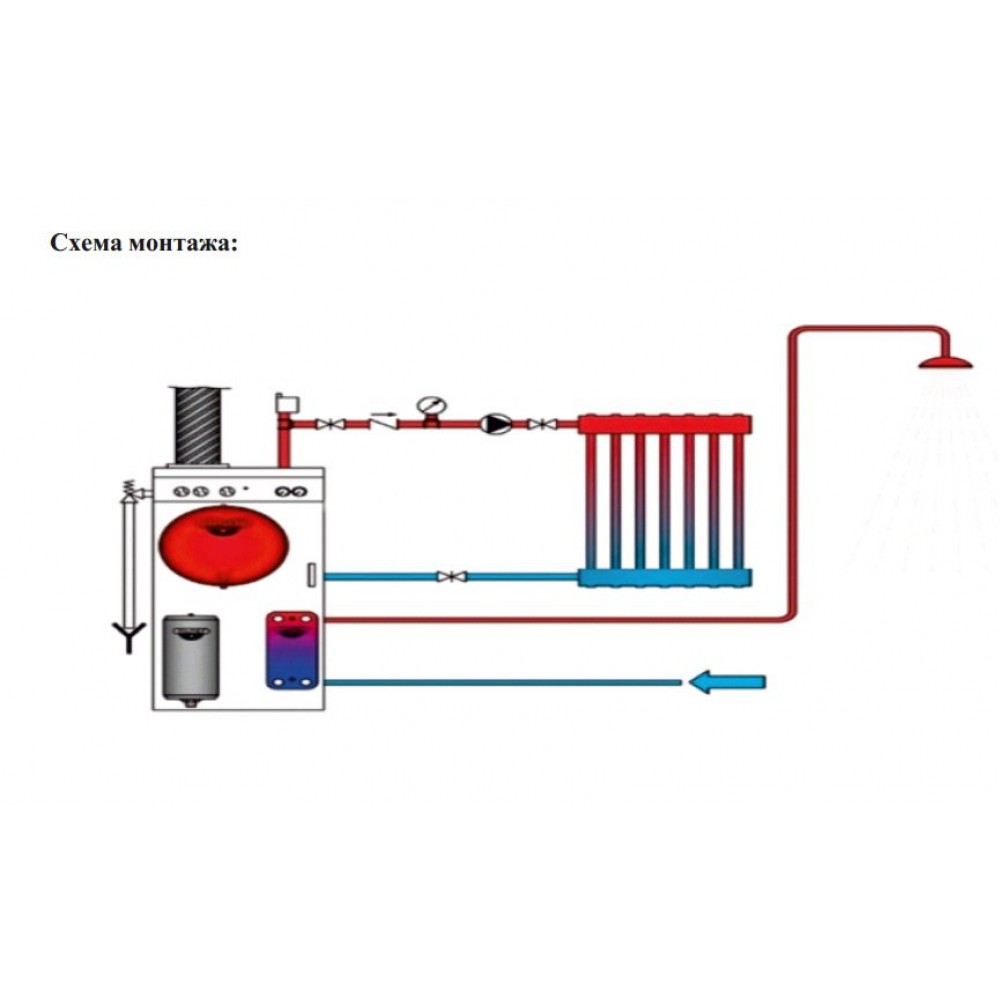

Где и как устанавливается бачок

Теплоноситель в индивидуальных системах отопления может двигаться самотёком, или же за счёт создаваемого насосом напора. Но в любом случае её необходима ёмкость, которая будет компенсировать расширение. Не нужно это только если нагрев воды осуществляется газовым котлом, так как в нём имеется встроенный бачок.

Расширительная ёмкость внутри газового котла
Система на основе твердотопливного котла требует установки расширительного бака
Схема с электрическим котлом

Правила установки закрытых расширителей

Установленный расширитель отопления.

1. Установка расширительного бака закрытого типа в системе отопления может осуществляться в любой точке схемы, но оптимальным является монтаж перед циркуляционным насосом (для система отопления с принудительной циркуляцией теплоносителя).
2. Установка допускается в любом положении, но вариант с верхним подводом жидкости является предпочтительным, так как позволяет естественным образом выходить пузырькам воздуха. Такой монтаж обеспечит работоспособность бака даже при разрыве мембраны.
3. Если в процессе эксплуатации системы отопления обнаружится, что объема установленного бака недостаточно вместо его замены рациональней установить дополнительный требуемых размеров.
4. При переходе с воды на другой теплоноситель может понадобиться замена расширительного бака на более объемный. Возможна установка дополнительного расширителя.
5. Некоторые модели отопительных котлов имеют встроенный расширительный бачок, в этом случае установка дополнительного не требуется.
6. Установка закрытого расширителя в систему отопления с естественной циркуляцией требует установки «автосбросника» (автоматического поплавкового клапана) в верхней точке системы для автоматического сброса воздуха при наполнении системы и во время работы котла.

Установка мембранных расширительных баков

До того, как установить расширительный мембранный бак, необходимо познакомиться с инструкцией, прилагаемой к устройству, которую включают в техническую документацию. Изначально его поставляют с избыточным давлением газа, который полностью заполняет весь его объем. До монтажа бак накачивают под предварительно рассчитанное давление.

Необходимо поставить предохранительный клапан. Как правило, схема подключения мембранного расширительного бака предусматривает, что перед устройством обустраивают дренаж.
Производить установку должен специалист, в крайнем случае, нужна его консультация.

Когда выполняется монтаж, следует учесть несколько моментов:

• бак лучше устанавливать до места разветвления водопровода. Надо обеспечить возможность подпитывать систему и сливать теплоноситель, при этом температура в помещении не может быть ниже нуля градусов;
• место крепления устройства должно быть несущим, поскольку не допускается дополнительная нагрузка на изделие со стороны труб и других элементов. Когда оно имеет объем 8-30 литров, его монтируют на стену, если больше, то модель устанавливают на пол (прочитайте также: «Монтаж и установка расширительного бака в системе отопления своими руками «).

Посмотрите также видео о мембранных расширительных баках системы отопления:

В обязательном порядке расширительный мембранный бак для водоснабжения или отопления необходимо заземлять, чтобы избежать электролитической коррозии. На входе в устройство ставят обратный клапан, когда он не предусмотрен в конструкции циркуляционного насоса. На выходе монтируют манометр и автоклапан для спуска воздуха.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Монтаж герметичных резервуаров

Установка расширительного бака в динамической (закрытой) системе отопления осуществляется в любой точке контура. Это так, но не совсем. Все же есть важные аспекты, которые следует учитывать. Ниже представлены несколько примеров, куда нельзя устанавливать расширительный бак в системе отопления:

• нельзя монтировать расширительный бачок после насоса, нагнетающего давление в контуре.

Как установить расширительный бачок в системе отопления? Непосредственно за насосом точно нельзя, это приведет к постоянным скачкам стрелки манометра. Все дело в том, что нанос постоянно нагнетает давление, которое на участке за ним выше, чем на возврате.  Работа бачка в таких условиях будет некорректной. Технически грамотной и рациональной будет установка расширительного бачка в системе отопления на участке обратного хода теплоносителя. Он, проходя по контуру, испытывает на себе силу трения и сопротивления. Это снижает его скорость. Помимо этого, проходя весь цикл, теплоноситель отдает свое тепло и, соответственно, уменьшается в объёме. Все эти факторы сопутствуют уменьшению давления в системе отопления. И в результате получается, что на возврате теплоносителя давление немного меньше и оно более стабильное, чем сразу за насосом;

• нельзя ставить расширительный резервуар по ходу теплоносителя сразу за котлом.

Монтаж расширительного бака в закрытой системе отопления сразу за котлом выполнять нельзя, потому что на этом отрезке самая высокая температура теплоносителя. Жидкость в этом месте находится в состоянии своего максимального расширения для данного контура. Поэтому давления там выше, чем во всей системе. Не стоит забывать, что бачок настраивается под определенное давление в системе, и отклонения могут привести к перепадам. Нестабильность давление на этом участке также может быть вызвано наличием встроенного насоса в электрическом котле;

• нежелательно расположение герметичного бачка таким образом, чтобы жидкость в него поднималась.

Бак в разрезе

Установка расширительного бачка в системе отопления должна выполняться таким образом, чтобы ниппель воздушной камеры смотрел вниз. Все дело в воздухе, который может быть в контуре. Мембранный бак является герметичным. Связи между камерами, разделенными мембраной, также нет. Если установить бак таким образом, что теплоноситель будет спускаться в бачок, то весь возможный воздух туда попасть никак не сможет. Так как по законам физики его выталкивает вверх и он успешно может добраться до места его выхода наружу. В системе предусмотрена установка в самой высокой точке воздухоотводчика. Это такой клапан, который автоматически стравливает воздух из контура. Также в радиаторах современного образца, вверху на торце, есть спусковой клапан для воздуха, который работает в ручном режиме. Перед тем как установить расширительный бак в систему отопления, нужно помнить, что мембранный бачок не может выводить воздух из системы. Если ниппель будет смотреть вверх, то проходящие мимо пузырьки воздуха непременно окажутся в бачке. После этого его уже будет не выгнать, что постепенно приведет к уменьшению полезного объёма резервуара.

Ставьте расширительный бачок перед котлом на обратке, там же нужно ставить манометр. Так как на этом участке стабильное давление.

Расширительный бачок для отопления закрытого типа устанавливается посредствам специальных фитингов, в народе именуемых «американкой». Это вид соединения, который легко откручивается, при этом он надежный и герметичный. Его конструкция состоит из двух частей, которые не имеют резьбового соединения. При ее накручивании можно не использовать паклю или герметик, так как внутри есть уплотнительная резинка. Если при монтаже расширительного бака не использовались американки, и он был посажен намертво, то дальнейшее обслуживание становится затрудненным.

Перед тем как установить расширительный бак для отопления, надо поставить кран. Это позволит проводить текущее обслуживание и проверить работоспособность резервуара. Для определения исправности бака, перед запуском котла нужно перекрыть доступ рабочей жидкости в резервуар, перекрыв кран. Затем включить систему и не открывать его, пока стрелка шкалы манометра не дойдет до единицы. После этого надо открыть вентиль и наблюдать за показаниями манометра. Если бак работает исправно, давление дойдет до 0,2 атмосферы, так как в него вытисниться лишняя жидкость.  Распространенная ошибка, которую допускают при монтаже расширительного бака отопления закрытого типа – это установка крана после американки, перед самим баком, а не до нее.

Например, порвалась мембрана и надо устранять неполадку. Есть разборные модели бачков, а есть неразборные. В разборных можно поменять только мембрану, а вот неразборные меняются целиком. В любом случае надо снимать бак с контура. Перекрываем кран, который стоит после американки, и весь теплоноситель из системы вытечет после того, как буде снят расширительный бак для отопления. Если бы схема установки была правильной, и кран стоял до американки, такое не произошло бы.

Расширительный бак крепится к стене. Для этого к его корпусу приварены уши, с отверстиями для крепежа. Если таких креплений в конструкции бака не предусмотрено, можно использовать универсальное крепление с хомутом. Сначала оно крепится на стену, а затем вокруг резервуара затягивается хомут.

Монтаж негерметичных резервуаров

Возможные схемы

Установка расширительного бака в открытой системе отопления осуществляется в самой высокой точке контура. У него часто даже крышки нет. Основное ее назначение – это защита теплоносителя от попадания в него мусора. Получается, что вода в бачке контактирует с воздухом. Этот аспект является одним из недостатков данной системы. Повышенный уровень кислорода в воде ведет к разрушению стенок трубы. Воздух вступает в реакцию с металлом и чем его больше, тем разрушительный эффект сильнее. Правильно установленный бачок помимо того, что компенсирует изменения объема теплоносителя, он также выводит из него воздух. Так как является самой высокой точкой в системе. Открытые системы отопления работают без насосов. Жидкость в них циркулирует самотеком. Такие системы делаются под наклоном. Теплоноситель движется медленно, медленнее, чем в замкнутых системах.

Есть несколько вариантов, где устанавливать расширительный бак в системе отопления:

Первый и самый классический вариант – это установка расширительного бака в системе отопления на стояке, прямо над котлом. В этом случае нагретый в котле теплоноситель поднимается вверх и не только продвигается по контуру, а и попадает в бачок. В результате там всегда высокая температура, иногда доходит даже до кипения, если были допущены ошибки в расчетах. При этом бачок будет издавать звуки, похожие на те, которые появляются при кипении чайника. Не свист, но слышно хорошо;

В расширительном баке для отопления открытого типа, установленном на обратке, теплоноситель будет холоднее, чем на подаче. Поэтому проблемы кипения и постоянных звуков исключаются;

• комбинированно;

Бывает и так, что устанавливают два резервуара: один на подаче, второй на обратке. Это в тех случаях, когда возникают карманы для воздуха в системе отопления, а установка дополнительного расширительного бака на обратном ходе теплоносителя решает эту проблему.

На форумах есть мнение, что в схеме установки расширительного бака на обратке в замкнутой системе отопления должны присутствовать насосы. Есть и опровержения этому, в частности, личный опыт автора, который успешно эксплуатирует подобную систему без насоса больше двадцати лет.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Закрытый бак своими руками

Закрытый (герметичный) бачок

Герметичные баки делаются в производственных условиях. Сделать расширительный бак для отопления своими руками можно и дома, но это какой трудоемкий и сложный процесс, что овчинка не стоит выделки. Поэтому на практике очень редко можно встретить самодельные герметичные расширительные баки для отопления. Инструкция с описанием этапов самостоятельного изготовления резервуара:

• изготовить каркас, состоящий из двух половинок;
• на каждую из частей наварить по фланцу, благодаря которым крепится мембрана и соединяются части корпуса. Получиться две камеры: в одной воздух, во второй – вода. Они не должны контактировать. Конструкция должна быть герметична;
• в одну из частей нужно врезать патрубок для прохода жидкости, а во второй ниппель, через который будет регулироваться количество воздуха;
• купить, или вырезать, из резины мембрану и поместить её между двумя частями, скрутить болтами фланец. При этом нельзя забывать о герметичности;
• установить на контур и провести настройку расширительного бака для отопления.

Лучше отказаться от этой затеи в пользу покупки заводского изделия, не поскупившись на более дорогую модель с встроенным ниппелем. Так как сделать расширительный бак для отопления, учитывая количество инструментов, которые будут нужны для работы, и необходимость наличия навыков достаточно высокого уровня, крайне сложно.

Давление в воздушной камере герметичного бачка настраивается под определенные требования котла. Поэтому есть риск, что купленная дешевая модель без ниппеля не будет работать в вашей системе отопления должным образом.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Не размечайте сразу все детали. Надо учитывать толщину круга, лучше отмерять и вырезать по одной заготовке. Не забывайте зачищать края.

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Бывает, что температура в открытом контуре повышается до такого уровня, что вода в расширительном резервуаре закипает. Учитывайте это при выборе утеплителя для бака. Он должен быть устойчивым к воздействию высоких температур и иметь высокие теплоизоляционные характеристики.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.



Как проверить и накачать расширительный бак

Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.

Бачок накачивается через штуцер обычным ручным насосом

К примеру, расчетное давление в сети после заполнения должно составлять 1.3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1.1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.

Примечание. Некоторые производители указывают на упаковке своих изделий заводское давление в отсеке с воздухом. По нему можно подобрать подходящий бачок и не возиться с накачиванием.

Неисправности

Одной из самых распространённых поломок мембранного расширительного бака считают разрыв мембраны из-за превышения допустимого давления и неравномерных нагрузок. Для запрессованных мембран используют более прочные материалы, так как их нельзя поменять, поэтому сменные мембраны рвутся довольно часто. Из-за разрыва мембраны расширительный бак выйдет из строя, потому что вода попадёт на внутреннюю поверхность, и бак заржавеет, что недопустимо. Поэтому материал, из которого сделана мембрана, сильно влияет на надёжность и качество расширительного бака. Нужно быть внимательным при выборе нужной модели, установке и обслуживании устройства. Прежде всего, его необходимо правильно настроить.

Обзор принципа работы расширительного бака смотрите в следующем видео.

Ошибки, возникающие при установке

Так как владельцы частных домов стараются выполнять большинство работ самостоятельно, никто не застрахован от ошибок при установке и наладке оборудования:

• Плохое качество требуемых инструментов или их отсутствие.
• Применение некачественных уплотнителей или дешёвых герметиков в местах соединений. Использование веществ, не предназначенных для высоких температур, приведёт к образованию течи во время нагревания жидкости в контуре.
• Установка расширителя в недоступном месте.
• Выбор резервуара без предварительного расчёта объёма приводит к поломке котла или некорректной работе системы.
• Невыполнение норм и правил безопасности при монтаже ёмкости приводит к аварийной ситуации и несёт угрозу жизни.

Полезные советы от профессионалов

Напоследок предлагаем вам ознакомиться с дельными советами, которые, возможно, предупредят возникновение определенных ошибок в рабочем процессе:

Как вы могли догадаться, реальный объем расширительного бака вычисляется согласно сложной формуле и, если вы не специалист, то не стоит слишком усердствовать и вникать в цифры – берите за основу стандартно принятый показатель в 10% от общего объема теплоносителя.
Если в процессе эксплуатации собственноручно изготовленного расширительного бачка в системе отопления слишком часто срабатывает предохранительный клапан, это говорит о том, что объем бака был вычислен неверно. А это, в свою очередь, означает, что вы ошиблись с расчетом общего объема теплоносителя в системе

Решение в данной ситуации весьма простое: добавьте в систему еще один расширительный бак, который компенсирует недостающий объем.
Чтобы трубная разводка была установлена грамотно, следует особое внимание уделить лишь двум местам в системе: месту поступления теплоносителя в расширительный бак (должно осуществляться в верхней точке) и месту его ухода (осуществляется снизу).
Чтобы избежать закипания жидкости в расширительном баке, позаботьтесь о двух вещах: грамотно выбранном диаметре труб контурной разводки и наличии уклона контуров.

Мы ознакомили вас с общей информацией о расширительных баках в отопительной системе, а также предоставили инструкцию по изготовлению эффективной конструкции своими руками. Желаем вам удачи!

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Видео описание

В видео о том, как настроить правильно работу расширительного бака:

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно. Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.

Источники

• https://msklimat.ru/ustanovka-membrannogo-rasshiritelnogo-baka-dlya-otopleniya.html
• https://stroy-podskazka.ru/otoplenie/membrannyj-rasshiritelnyj-bak/
• https://remont-book.com/membrannyj-rasshiritelnyj-bak-dlya-otopleniya/
• https://msklimat.ru/ustanovka-rasshiritelnogo-baka-v-zakrytoj-sisteme-otopleniya.html
• https://mr-build.ru/newsanteh/rassiritelnyj-bak-dla-otoplenia-otkrytogo-tipa.html
• https://utepleniedoma.com/otoplenie/otopitelnoe-oborudovanie/ustanovka-rasshiritelnogo-baka
• https://opechkah.ru/bez-rubriki/rasshiritelnyj-bak-dlya-otopleniya-ustanovka-svoimi-rukami
• https://otivent.com/kak-pravilno-ustanovit-rasshiritelnyj-bak-v-sisteme-otopleniya
• https://ogon.guru/otoplenie/komponenti-sistemi/ustanovka-rasshir-baka.html
• https://m-strana.ru/articles/rasshiritelnyy-bachok/
• https://sovet-ingenera.com/otoplenie/otop-oborudovanie/ustanovka-rasshiritelnogo-baka-v-sisteme-otopleniya.html

Как вам статья?

Мне нравитсяНе нравится

Сергей Владимирович

Задать вопрос

подключение и монтаж > Домашнее инженерное оборудование

Вы успешно подобрали и приобрели бак мембранного типа на свою систему отопления. Пришло время его установить, и тут возникает масса вопросов: куда ставить, как подключать и так далее. На просторах интернета на эту тему советов – множество и все противоречивые. Чтобы прояснить все спopные моменты и подробно рассмотреть, как правильно производится установка расширительного бака, предлагаем вашему вниманию данную статью.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напopные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

• расположение бачка – помещение топочной, недалеко от котла;
• аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания;
• в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запopной арматуре;
• труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно;
• подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода;
• емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в прострaнcтве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запopной арматуры. Ниже показана схема установки расширительного бака:

Обоснований такой врезке несколько:

• в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны;
• если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме;

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле пpaктика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для oпopoжнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

• когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
• с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
• манометром измеряется давление в системе, а потом в воздушной камере бачка;
• стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Заключение

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.

Расширительный бак для отопления закрытого типа установка

При планировании создания системы водяного отопления в собственном доме, перед владельцем встаёт выбор из нескольких вариантов. В перечне самых главных вопросов – тип системы (будет она открытого или закрытого типа), и какому принципу станет осуществляться передача теплоносителя по трубам (естественная циркуляция за счет действия гравитационных сил, или принудительная, требующая установки специального насоса).

Расширительный бак для отопления закрытого типа установка

Каждая из схем имеет свои достоинства и недостатки. Но все же в настоящее время все чаще предпочтение отдается закрытой системе с принудительной циркуляцией. Такая схема более компактна, легче и быстрее монтируется, имеет ряд других эксплуатационных преимуществ. Одна из основных отличительных особенностей – это полностью герметичный расширительный бак для отопления закрытого типа установка которого будет рассмотрена в настоящей публикации.

Но прежде чем приобретать расширительный бак и приступать к его монтажу, необходимо хотя бы немного ознакомиться с его устройством, принципом работы, а также с тем, какая именно модель станет оптимальной для конкретной системы отопления.

В чем преимущества закрытой системы отопления

Содержание статьи

Несмотря на то что в последнее время появилось множество современных приборов и систем обогрева помещений, принцип передачи тепла через циркулирующую по трубам жидкость с высокой теплоемкостью – без сомнения, остается самым распространенным. В качестве переносчика тепловой энергии чаще всего применяется вода, хотя при некоторых обстоятельствах приходится применять и иные жидкости с низкой температурой замерзания (антифризы).

Водяное отопление является лидером по распространенности

Теплоноситель получает нагрев от котла (печи с водяным контуром) и передает тепло отопительным приборам (радиаторам, конвекторам, контурам «теплого пола»), установленным в помещениях в необходимом количестве.

Как определиться с типом и количеством радиаторов отопления?

Даже самый мощный котел не будет способен создать в помещениях комфортную атмосферу, если параметры точек теплообмена не соответствуют условиям конкретной комнаты. Как правильно рассчитать требуемое количество радиаторов отопления – в специальной публикации нашего портала.

Но любая жидкость имеет общие физические свойства. Во-первых, при нагреве она значительно увеличивается в объеме. А во-вторых, в отличие от газов — это несжимаемая субстанция, ее температурное расширение необходимо каким-либо образом компенсировать, предоставив для этого свободный объем. И при этом необходимо предусмотреть, чтобы по мере остывания и уменьшения в объёме, в контуры труб извне не попал воздух, который создаст «пробку», препятствующую нормальной циркуляции теплоносителя.

Именно такие функции и выполняет расширительный бачок.

Еще не столь в частном строительстве особой альтернативы и не существовало – в самой высокой точке системы устанавливался открытый расширительный бак, который вполне справлялся с поставленными задачами.

Принципиальная схема системы открытого типа

1 – котел отопления;

2 – стояк подачи;

3 – открытый расширительный бачок;

4 – радиатор отопления;

5 – опционально – циркуляционный насос. В данном случае показан насосный узел с обводной петлей и системой задвижек. При желании или при возникновении необходимости можно переключить принудительную циркуляцию на естественную, и наоборот.

Возможно, вас заинтересует информация о том, как правильно осуществляется установка радиаторов отопления

Цены на циркуляционные насосы

циркуляционные насосы



Закрытая же система – полностью изолирована от атмосферы. В ней поддерживается определенное давление, а температурное расширение жидкости компенсируется установкой герметичного бачка особой конструкции.

Отличия системы отопления закрытого типа

Бачок на схеме показан поз. 6, врезанным в трубу обратки (поз.7).

Казалось бы – чего «огород городить»? Обычный открытый расширительный бачок, если он в полной мере справляется со своими функциями, видится более простым и недорогим решением. Он, наверняка, стоит немного, а кроме того, при определенных навыках, его несложно изготовить и самостоятельно – сварить из стальных листов, использовать ненужную металлическую емкость, например, старый бидон и т.п. Мало того, можно встретить примеры применения старых пластиковых канистр.

Открытый расширительный бак

Есть ли смысл тратить деньги на приобретение герметичного расширительного бачка? Оказывается, есть, так как закрытая система отопления имеет немало преимуществ:

• Полная герметичность абсолютно исключает процесс испарения теплоносителя. Это открывает возможности применения, помимо воды, специальных антифризов. Мера – более, чем необходимая, если загородным домом в зимнее время пользуются не постоянно, а «наездами», время от времени.
• В открытой системе отопления расширительный бак, как уже упоминалось, должен быть смонтирован в самой высшей точке. Очень часто подобным местом становится неотапливаемый чердак. А это влечет дополнительные хлопоты по термоизоляции емкости, чтобы даже в самые сильные морозы теплоноситель в ней не замерз.

Расширительный бачок вполне можно разместить в неприметном углу

А в закрытой системе расширительный бачок может быть установлен практически на любом ее участке. Наиболее целесообразным местом монтажа является труба обратки непосредственно пред входом в котел – здесь детали бачка в меньшей степени будут подвергаться температурному воздействию от разогретого теплоносителя. Но это – отнюдь не догма, и смонтировать его можно с таким расчетом, чтобы он не создавал помех и не дисгармонировал своим видом с интерьером помещения, в том случае если, скажем, в системе используется настенный котел, установленный в коридоре или на кухне.

• В открытом расширительном бачке теплоноситель всегда находится в контакте с атмосферой. Это приводит к постоянному насыщению жидкости растворенным воздухом, что является причиной активизации коррозии в трубах контура и в радиаторах, к повышенному газообразованию в процессе нагрева. Особенно нетерпимы к этому алюминиевые радиаторы.
• Закрытая система отопления с принудительной циркуляцией – менее инертна – она гораздо быстрее прогревается при запуске, намного чувствительнее к регулировкам. Исключаются совершенно неоправданные потери в области расширительного бака открытого типа.
• Разница температур в трубе подачи и в обратке в токах соединения с котлом – меньше, чем в открытой системе. Это важно для сохранности и длительности эксплуатации отопительного оборудования.
• Закрытая схема с принудительных циркуляций для создания контуров потребует трубы меньшего диаметра – налицо выигрыш и в расходах на материалы, и в упрощении монтажных работ.
• За расширительным баком открытого типа необходим контроль – для недопущения перелива при заполнении, и для исключения падения уровня жидкости в нем в ходе эксплуатации ниже критической отметки. Конечно, это все можно решить установкой дополнительных устройств, например, поплавковых клапанов, патрубков перелива и т.п., но это лишние сложности. В закрытой системе отопления подобных проблем не возникает.
• И, наконец, такая система – наиболее универсальна, так как подходит к любым типам батарей, позволяет подключать контуры теплого пола, конвекторы, тепловые завесы. Кроме того, при желании можно организовать и горячее теплоснабжение, смонтировав в систему бойлер косвенного нагрева.

Из серьезных недостатков можно упомянуть только один. Это — обязательность «группы безопасности», включающей контрольно-измерительные приборы (манометр, термометр), предохранительный клапан и автоматический воздухоотводчик. Впрочем, это, скорее, не недостаток, а технологическая издержка, обеспечивающая безопасную эксплуатацию системы отопления.

Одним словом, преимущества закрытой системы явно перевешивают, и траты на специальный герметичный расширительный бак выглядят вполне оправданными.

Как устроен и как действует расширительный бачок для отопления закрытого типа?

Устройство расширительного бачка для системы закрытого типа не отличается большой сложностью:

Схема устройства и действия герметичного расширительного бачка

Обычно вся конструкция размещена в стальном штампованном корпусе (поз.1) цилиндрической формы (встречаются бачки в форме «таблетки»). Для изготовления используется качественный металл, имеющий антикоррозийное покрытие. Снаружи бачок покрыт эмалью. Для отопления применяются изделия с красным корпусом. (Существуют бачки синего цвета – но это водные аккумуляторы для системы водоснабжения. Они не рассчитаны на повышенные температуры, а ко всем их деталям предъявляются повышенные санитарно-гигиенические требования).

С одной из сторон бачка размещен резьбовой патрубок (поз. 2) для врезки в систему отопления. Иногда в комплект поставки входят фитинги для облегчения проведения монтажных работ.

С противоположной стороны имеется ниппельный клапан (поз. 3), служащий для предварительного создания необходимого давления в воздушной камере.

Внутри вся полость бачка разделена мембраной (поз. 6) на две камеры. Со стороны патрубка находится камера для теплоносителя (поз. 4), с противоположной – воздушная (поз. 5)

Мембрана изготовлена из эластичного материала с низким показателем диффузии. Ей придана специальная форма, которая обеспечивает «упорядоченную» деформацию при изменении давления в камерах.

Принцип работы – несложен.

• В начальном положении, при подключении бачка к системе и заполнения ее теплоносителем, определенные объем жидкости через патрубок поступает в водную камеру. Давление в камерах выравнивается, и эта замкнутая система обретает статичное положение.
• При повышении температуры происходит расширение объёма теплоносителя в системе отопления, сопровождающееся и возрастанием давления. Избыток жидкости попадает в расширительный бачок (красная стрелка), и своим давлением изгибает мембрану (желтая стрелка). При этом объем камеры для теплоносителя увеличивается, а воздушной, соответственно уменьшается, и давление воздуха в ней возрастает.
• При снижении температуры и уменьшении общего объема теплоносителя избыточное давление в воздушной камере способствует перемещению мембраны назад (зеленая стрелка), и теплоноситель перемещается обратно в трубы системы отопления (синя стрелка).

Если давление в системе отопления достигает критического порога, то должен сработать клапан в «группе безопасности», который выпустит излишки жидкости. Некоторые модели расширительных бачков имеют собственный предохранительный клапан.

Расширительный бачок на специальном кронштейне

Разные модели баков могут иметь собственные особенности конструкции. Так, они бывают неразборными или с возможностью замены мембраны (для этого предусмотрен специальный фланец). В комплекте могут быть кронштейны или хомуты для крепления бачка на стене, или же предусмотрены подставки – ножки для размещения его на полу.

Кроме того, могут они различаться и конструкцией самой мембраны.

Отличия в конструкции расширительных бачков с мембранами диафрагменного (слева) и баллонного типа

Слева показан расширительный бачок с мембранной – диафрагмой (она уже была рассмотрена выше). Как правило, это неразборные модели. Нередко применяется мембрана баллонного типа (рисунок справа), изготовленная из эластичного материала. По сути, она сама по себе является водяной камерой. По мере нарастания давления такая мембрана растягивается, увеличиваясь в объеме. Именно такие бачки оснащены разборным фланцем, позволяющим самостоятельно проводить замену мембраны в случае ее выхода из строя. Но основной принцип работы от этого никак не меняется.

Видео: устройство расширительных бачков марки «Flexcon FLAMCO»

Цены на расширительные баки Flexcon FLAMCO

расширительные баки Flexcon





Как рассчитать требуемые параметры расширительного бачка?

При выборе расширительного бачка для конкретной системы отопления основополагающим моментом должен стать его рабочий объем.

Расчет по формулам

Можно встретить рекомендации устанавливать бак, объем которого составляет примерно 10% от общего объема теплоносителя, циркулирующего по контурам системы. Однако, можно провести и более точный расчет – для этого существует специальная формула:

Vб = Vс × k / D

Символами в формуле обозначены:

Vб – требуемый рабочий объем расширительного бачка;

Vс – общий объем теплоносителя в системе отопления;

k – коэффициент, учитывающий объемное расширение теплоносителя при нагреве;

D – коэффициент эффективности расширительного бака.

Откуда взять исходные величины? Разбираемся по порядку:

1. Общий объем системы (Vс) можно определить несколькими способами:

• Можно засечь по водомеру, какой общий объём поместится при заполнении системы водой.
• Самый точный способ, который применяется при расчетах системы отопления – это суммирование общего объёма труб всех контуров, вместимости теплообменника имеющегося котла (она указана в паспортных данных), и объем всех приборов теплообмена в помещениях – радиаторов, конвекторов и т.п.
• Вполне допустимую погрешность дает самый простой способ. Он основывается на том, что для обеспечения 1 кВт мощности отопления требуется 15 литров теплоносителя. Таким образом, паспортную мощность котла просто умножают на 15.

2. Значение коэффициента температурного расширения (k) – это табличная величина. Она нелинейно изменяется в зависимости от температуры нагрева жидкости и от процентного содержания в ней антифризных этиленгликолевых добавок. Значения приведены в таблице, размещённой ниже. Строку величины нагрева берут из расчета планируемой эксплуатационной температуры системы отопления. Для воды принимают значение процентного содержания этиленгликоля – 0. Для антифризов – исходя из конкретной концентрации.

Температура нагрева теплоносителя, °С	Содержание гликоля, % от общего объема
	0	10	20	30	40	50	70	90
0	0.00013	0.0032	0.0064	0.0096	0.0128	0.016	0.0224	0.0288
10	0.00027	0.0034	0.0066	0.0098	0.013	0.0162	0.0226	0.029
20	0.00177	0.0048	0.008	0.0112	0.0144	0.0176	0.024	0.0304
30	0.00435	0.0074	0.0106	0.0138	0.017	0.0202	0.0266	0.033
40	0.0078	0.0109	0.0141	0.0173	0.0205	0.0237	0.0301	0.0365
50	0.0121	0.0151	0.0183	0.0215	0.0247	0.0279	0.0343	0.0407
60	0.0171	0.0201	0.0232	0.0263	0.0294	0.0325	0.0387	0.0449
70	0.0227	0.0258	0.0288	0.0318	0.0348	0.0378	0.0438	0.0498
80	0.029	0.032	0.0349	0.0378	0.0407	0.0436	0.0494	0.0552
90	0.0359	0.0389	0.0417	0.0445	0.0473	0.0501	0.0557	0.0613
100	0.0434	0.0465	0.0491	0.0517	0.0543	0.0569	0.0621	0.0729

3. Значение коэффициента эффективности расширительного бачка (D) придется рассчитать по отдельной формуле:

D = (Qm – Qб) / (Qm + 1)

где:

Qm — максимально допустимое давление в системе отопления. Оно будет определяться порогом срабатывания предохранительного клапана в «группе безопасности», который обязательно указывается в паспорте изделия.

Qб — давление предварительной накачки воздушной камеры расширительного бака. Оно тоже может быть указано на упаковке и в документации изделия. Есть возможность его изменения – подкачки с помощью автомобильного насоса или, наоборот, стравливания через ниппель. Обычно рекомендуют устанавливать это давление в рамках 1.0 – 1.5 атмосфер.

Калькулятор для расчета требуемого объема расширительного бачка

Чтобы упростить читателю процедуру расчета, в статье размещен специальный калькулятор, в который внесены указанные зависимости. Введите запрашиваемые значения, и после нажатия кнопки «РАССЧИТАТЬ» получите требуемый объем расширительного бака.

Перейти к расчётам

Получено значение является минимальным – по нему подбирается модель с наиболее близкими показателями. Округление при этом проводится только в большую сторону – дополнительный объем лишним не будет.

И, наконец, из представленного в продаже модельного ряда рассчитанного объема можно будет выбрать самый оптимальный вариант, исходя из предполагаемого места размещения расширительного бака – с креплением к стене или с размещением на полу.

Есть еще один нюанс. Некоторые отопительные котлы имеют собственный, встроенный расширительный бачок. Это вовсе не означает, что расчетов проводить не нужно – бывает, что объёма встроенного бака явно недостаточно. В этом случае придется приобрести и установить дополнительный, с рабочим объемом, равным разнице рассчитанных показателей для всей системы и параметров встроенной емкости.

Цены на расширительные баки Джилекс

Расширительный бак Джилекс

И еще одно замечание. Если система отопления работает по принципу принудительной циркуляции, то, даже при небольших объемах теплоносителя, следует устанавливать расширительный бачок емкостью не менее 15 литров.

Возможно, вас заинтересует информация о том, как выбрать электрический котел для отопления частного дома

Расширительный бак для отопления закрытого типа: установка своими руками

Для человека, обладающего навыками в сантехнических работах, самостоятельно установить расширительный бачок не составит особого труда. Принцип его врезки в систему показан на схеме:

Рекомендуемая схема врезки расширительного бачка в закрытую систему отопления

На трубе обратки (поз. 1), на участке, максимально близком к входу в отопительный котел (поз. 2), но обычно – перед циркуляционным насосом (поз. 3), делается разрез, в который запаковывается тройник (поз. 4). Способ монтажа может быть разным – все зависит от типа используемых труб – металл, полипропилен или метоллапластик.

На патрубок (поз. 6) самого расширительного бачка (поз. 5) запаковывается шаровой кран (поз. 7). Он необходим для того, чтобы обеспечивалась возможность отключения расширительного бачка в случае необходимости проведения ремонтных или профилактических работ. В этих же целях имеет смысл между краном и бачком разместить соединение с накидной гайкой – «американкой» (поз. 8). В рабочем положении кран должен быть постоянно открытым.

От крана идет соединительный участок трубы (поз. 9) к тройнику. Его длина и конфигурация (количество изгибов или поворотов) большого значения не имеют – но обычно делается по кратчайшему и наиболее удобному пути от места установки бачка до трубы обратки.

Теперь посмотрим, что необходимо сделать на самом бачке.

Иллюстрация	Краткое описание выполняемой операции
	Бачок достали из заводской упаковки, приготовили к работе необходимые инструменты и принадлежности.
	На резьбовой патрубок расширительного бачка в случае необходимости запаковывается переходник. Важно добиться исключительно надежной герметизации соединений. Лучше всего проводить запаковку на паклю с использованием пасты «Юнипак» или применяя специальную резьбоуплотнительную нить (шнур), пропитанную герметизирующим составом (как показано на рисунке)..
	Переходник затянут, и можно переходить к монтажу крана. Стоит сразу отметить, что в показанном примере допущена недоработка –  мастер не устанавливает разъемного соединения – «американки» между краном и бачком. То есть, в случае необходимости демонтажа бачка при закрытом кране, это будет сделать весьма сложно. Рекомендация всем установщикам – не забывать про этот момент.
	Наматывается нить для запаковки крана, …
	… кран ставится на место и плотно затягивается. Следует сразу предусмотреть, чтобы «барашек» оказался в удобном для пользования положении после размещения бачка на стене.
	От крана монтируется переход на трубу, требуемой конфигурации, в соответствии с составленной схемой общего монтажа расширительного бачка. По сути, в этой части работа закончена.
	Теперь можно проверить давление в воздушной камере расширительного бачка. С противоположной его стороны размещен ниппель – практически точно такой же, как на автомобильных колесах. Во многих моделях он прикрыт специальным пластиковым колпаком, который при необходимости доступа к клапану просто откручивается.
	Проверить давление можно автомобильным манометром. Если оно превышает показатели, которые применялись при расчете системы, то можно его стравить до необходимого уровня нажатием на шток клапана. При недостаточности придется подкачать – для этого вполне подойдет автомобильный насос.
	В рассматриваемом варианте уже бачок имеет приспособления для его размещения, даже в двух вариантах – ножки для установки на горизонтальной поверхности (синие стрелки) и монтажную панель для подвешивания на стену (желтая стрелка). Бачок монтируется в выбранном месте, а затем соединяется участком трубы с тройником, врезанным в обратку. На этом установку можно считать законченной.
	Другой вариант бачка, на корпусе которого нет конструктивных элементов для крепления в месте установки. Но они, как правило, входят отдельными деталями в комплект поставки.
	Обычно это кронштейн – монтажная площадка для крепления к стене, и длинный винтовой ленточный хомут.
	Лета хомута расправляется и продевается в щели монтажной площадки.
	Все это проделывается с таким расчетом, чтобы выступающий бортик бачка попал в специальный паз монтажной площадки (показано стрелками), а хомут оказался выше бортика.
	После установки бачка в монтажную площадку концы хомута соединяются, затягивается вначале вручную …
	.. а затем – до упора, с помощью отвертки или ключа.
	В таком виде бачок будет готов к подвешиванию на стене.
	Монтаж сантехнической арматуры к патрубку бачка производится в том же порядке, о котором уже говорилось выше.
	Ниппель бывает расположенным открыто, только с пылезащитным пластиковым колпачком. Проверка давления и подкачка, в случае необходимости – ничуть не отличается от рассмотренного ранее варианта.
	Кстати, обычно бачки идут с завода с предустановленным давлением в воздушной камере, и можно сразу выбрать необходимый параметр. Он указывается на упаковке и в техдокументации изделия.  Дальнейшая установка бачка производится в уже известном порядке – монтаж на стену в выбранном месте и соединение трубой с тройником.

После окончательного монтажа обязательно открывают кран и проводят заполнение системы теплоносителем. Если не выявлено никаких подтеканий в соединительных узлах, установку расширительного бачка можно считать законченной.

Видео: врезка расширительного бачка в контур полипропиленовых труб

В завершение статьи необходимо еще раз подчеркнуть – закрытая система отопления с герметичным расширительным бачком в обязательном порядке должна иметь надежную «группу безопасности». Если она расположена в не совсем удобном для регулярного визуального контроля месте, имеет смысл установить дополнительный манометр в непосредственной близости от расширительного бака – так намного проще будет следить за состоянием всей системы. Расширительный бак для отопления вы можете узнать по ссылке.

Возможно, вас заинтересует информация о том, что собой представляет радиатор биметаллический

Расширительный бак для отопления – конструкции и особенности разных типов

Вода — уникальнейшее вещество в природе. Она обладает аномально высокой теплоемкостью, которая в природе предотвращает резкое изменение температуры, т. к. она медленно остывает и медленно нагревается. Уменьшение удельного веса воды при нагревании, используется в простейших отопительных системах для создания напора и перемещения ее в трубах контура. В простых системах для компенсации увеличения объема воды применяется расширительный бак для системы отопления, присоединенный к трубопроводам контура.

Разновидности баков для отопления

В современных системах водяного отопления применяются несколько типов расширительных баков. Можно выделить три вида используемых баков для контуров: расширительные открытые баки, мембранные закрытые расширительные баки и аккумуляторные (накопительные) баки. Эти баки занимают особое положение, т. к. являются своеобразными аккумуляторами в контуре. Они накопляют тепловую энергию в виде нагретой воды в большой емкости.

В системе отопления для надежной и безопасной работы должно сохраняться стабильное давление.

Известно, что жидкости несжимаемые, и если контур сделать герметичным, то при нагревании воды резко увеличится давление в системе. Скачок давления может привести к разрушению котла и контура отопления. Задача по поддержанию стабильного давления возлагается на специальный бак для для системы отопления, который принимает избыток жидкости, возникающий при ее нагревании.

Устройство бака открытого типа

Правильно изготовленный открытый расширительный бак должен иметь несколько патрубков — для подключения к контуру отопления, для удаления воды в случае переполнения и патрубок для добавления воды. Как самостоятельно изготовить расширительный бак можно узнать в нашей статье «Как сделать расширительный бачок для отопления своими руками?».

Бак открытого типа – емкость, сообщающаяся с атмосферой, которая через патрубок присоединяется к контуру отопления. Вода в открытом баке постоянно испаряется, поэтому нужно предусмотреть возможность «долива» воды от водопровода. Применяется открытый бак расширительный для отопления гравитационного типа циркуляции воды. В таких баках нет никакой запорной арматуры, но для уменьшения испарения бак снабжается крышкой. Приобрести бак расширительный для отопления цена которого, из-за простоты конструкции невысокая, можно в любом интернет-магазине.

Как рассчитать объем бака

Каждый владелец должен знать, как рассчитать объем расширительного бака для отопления любой конфигурации и схемы. Существует два метода расчета необходимого объема бака для контура отопления. Первый метод – простой прикидочный способ, который дает неплохие результаты. По этому способу объем бака определяется как 10% от количества теплоносителя. Эта величина включает и необходимый запас, который обеспечивает эффективную работу контура. Для открытых систем такой способ расчета дает результаты достаточные по точности для изготовления или подбора бака. Второй метод — расчет расширительного бака для закрытой системы отопления, о котором буде рассказано ниже.

Открытые баки и их применение

Открытые расширительные баки применяют только в простых контурах отопления с естественной циркуляцией. При монтаже эти системы требуют повышенного внимания, т. к. для перемещения воды необходим уклон труб по ходу ее движения, установка расширительного бака в системе отопления вверху, на коллекторе подачи. Бак устанавливается в верхней точке контура. Так создается определенный напор в системе и удаляется воздух из контура самостоятельно.

Купить или заказать расширительный бак для отопления открытого типа цена которого зависит от объема и материала корпуса, можно во многих специализированных магазинах. Бак изготовляется чаще всего из нержавеющей стали.

Расширительный бак закрытого типа

Открытая система отопления наряду со своими положительными качествами имеет массу недостатков. Она громоздка, трубы контура невозможно спрятать под полами из-за нарушения циркуляции, а организовать работающую систему полов при использовании открытой системы невозможно. Появились современные закрытые от доступа атмосферного воздуха системы отопления с циркуляционным насосом. В них тепловое расширение теплоносителя компенсирует расширительный бак для отопления закрытого типа установка которого обычно производится в «обратке». При приобретении такого элемента системы, как расширительный бак для отопления закрытого типа цена обычно напрямую зависит от его объема. Покупать его лучше всего после проведения расчета.

Расчет объема закрытого расширительного бака

При самостоятельном монтаже нужно знать, как подобрать расширительный бак для отопления дома. Существует способ расчета, который требует знания некоторых величин.

Вычислить необходимый объем можно по формуле:

(УОВ х КВК)/100 х (Дконт + 1)/Дконт – Дбак. В этой формуле:

• УОВ – увеличение объема воды при нагревании — 5 %, а для антифриза 7 – 8%
• КВК – объем воды в контуре.
• Дконт – максимальное давление в контуре и котле. Эти данные, влияющие на подбор расширительного бака для отопления, содержатся в технической документации на котел.
• Дбак – номинальное давление в камере закрытого мембранного бака. Значение давления указывается в паспорте на расширительный бак. Например, немецкая компания Reflex устанавливает в баках емкостью до 33 литров давление 1,5 бара.

Существует определенная зависимость между объемом бака и некоторыми параметрами, влияющими на подбор расширительного бака для системы отопления дома. Зависимость необходимого объема бака от объема теплоносителя и его максимальной температурой прямая. А от допустимого давления в системе зависимость обратная. Чем выше допустимое давление контура, тем объем мембранного бака может быть меньше. После вычисления объема купить расширительный бак для системы отопления или заказать его можно в любом специализированном магазине.

Конструкция закрытых расширительных баков

Устроен закрытый расширительный бак чрезвычайно просто. Он выполнен в виде стального герметичного корпуса с мембраной из специальной резины, которая делит внутренний отсек бака на две части. Снизу вмонтирован патрубок, для подключения к контуру отопления, а верхняя часть бака заполнена газом, обычно применяется нейтральный газ азот. В верхней части емкости установлен ниппель. Закачивая воздух через этот ниппель, создают начальное рабочее давление.

Для правильной работы нужно знать, какое давление в расширительном баке системы отопления следует установить.

Обычно величина этого давления указывается в паспорте на бак.

Особенности закрытых расширительных баков

Важно, что атмосферный воздух не контактирует с жидкостью, что существенно уменьшает коррозию и количество растворенного в воде воздуха. Давление в баке меняется синхронно с давлением в системе. Монтаж обычно не вызывает трудностей, а установка расширительного бака в закрытой системе отопления обычно горизонтальная или вертикальная.

Нужно четко понимать, как подключить расширительный бак к системе отопления, для правильной и длительной работы. Правильным будет подключение расширительного бака в «обратке» перед циркуляционным насосом.

Длительная и надежная работа закрытого расширительного бака определяется свойствами мембраны. Некоторые конструкции баков позволяют устанавливать сменную мембрану. Естественно, что купить расширительный бак для отопления придется за большую цену, ведь в случае замены мембраны не нужно будет менять корпус бака.

Мембраны, которые устанавливаются в расширительных баках, могут быть следующих видов:

1. Каучуковая мембрана эластична, но имеет небольшой срок службы. Применяется в накопительных баках (гидроаккумуляторах) с рабочей температурой до + 50 градусов Цельсия.
2. ЕРDM мембрана изготовляется из пропилена, выдерживает температуру до + 100 градусов.
3. Бутиловая мембрана отличается долговечностью и работает при температурах до + 100 градусов.

Аккумуляторный бак для отопления

Основная задача, которую решает накопительный бак для отопления – накопление тепловой энергии на запас. Их применение актуально для солнечных коллекторов, при применении для отопления твердотопливных и электрических котлов, особенно если использовать для нагревания теплоносителя «ночной тариф» на электроэнергию. Конструктивно бак представляет собой высокую цилиндрическую или емкость в виде параллелепипеда с несколькими патрубками. Его объем зависит от мощности котла. Выпускаются баки объемом от 0,2 до 3 кубических метров.

Подключение накопительного бака к контуру

Накопительный бак аккумулятор в системе отопления подключается верхней частью к подающему трубопроводу, а нижней частью к «обратке». В баке образуются несколько слоев воды с разной температурой, которую через дополнительные патрубки можно направлять нужным потребителям.

Популярные расширительные баки немецкой компании Reflex

На рынке изделия немецкой фирмы Reflex благодаря высочайшему качеству и широчайшему ассортименту занимают ведущее место. Компания выпускает расширительные баки разных типов и объемов. Баки выпускаются трех серий, из которых легко подобрать мембранный расширительный бак системы отопления Reflex подходящего объема.

Компания Reflex занимает на рынке ведущее место по выпуску баков следующих серий:

• Reflex F – плоские баки для контуров отопления, которые легко встраиваются в котел. Выпускается 5 моделей с объемами от 8 до 25 литров. Допустимая температура для мембраны – 70 градусов.
• Reflex NG для контуров отопления. Выпускается 5 моделей типа NG для давления в контуре 3 бара. Емкость от 8 до 35 литров. Reflex NG объемом от 35 до 140 литров представлен 4 модели для давления теплоносителя в системе — 6 бар.
• Reflex N с объемами баков до 1000 литров и для давления в контуре 6 бар представлен 8 моделями.
• Reflex S для систем отопления с солнечным коллектором. Бак такого типа рассчитан на давление до 10 бар. Всего насчитывается 16 разновидностей от 2 до 600 литров.
• Reflex G на давление 6 или 10 бар и емкостью от 400 до 5000 литров. Обычно такие расширительные баки изготовляются на заказ.

Что нужно и чего нельзя делать с расширительным бачком

Когда вода нагревается, пространство, необходимое для каждой молекулы, увеличивается. Любая попытка предотвратить это расширение будет встречена огромными силами. Если прочный металлический контейнер полностью заполнен жидкой водой и изолирован от атмосферы, давление в нем будет быстро возрастать по мере нагрева воды. Если позволить этому давлению расти, этот контейнер в конечном итоге лопнет, в некоторых случаях сильно.

Чтобы предотвратить такой результат, гидронные системы с обратной связью оборудуются расширительным баком.Резервуар представляет собой воздушную подушку – жидкость с высокой степенью сжатия, на которую расширяющаяся вода может толкаться, не создавая большого повышения давления в системе. Думайте о воздухе в резервуаре как о пружине. По мере расширения воды в системе этот «источник» сжимается. Когда вода остывает и сжимается, «родник» возвращается в исходное состояние.

Рисунок 1 Стандартный расширительный бак

В старых системах часто использовались «стандартные» расширительные баки, в которых воздух и вода находятся в прямом контакте.Расширительный бак этого типа обычно подвешивается к потолку механического помещения. Это позволяет воздуху, выпущенному из первоначального количества воды в системе, перемещаться вверх в резервуар. Пример такого резервуара показан на рисунке 1.

Несмотря на то, что стандартные расширительные баки функционируют, они значительно больше современных расширительных баков мембранного или баллонного типа. По сути, они дороже, тяжелее и требуют больше места для монтажа. Если они не оснащены подходящей арматурой, они также могут со временем наполняться водой и «заболачиваться».«Они редко используются в современных гидравлических системах, особенно в жилых или легких коммерческих зданиях.

РАЗДЕЛЕНИЕ ВОЗДУХА И ВОДЫ

Сегодня в наиболее часто используемых расширительных баках для систем водяного отопления или охлаждения используется очень гибкая диафрагма из бутилкаучука или EPDM для полного разделения воздуха и воды внутри бака. Эта диафрагма соответствует внутренней стальной поверхности резервуара, когда на стороне воздуха находится давление, как показано на рисунке 2.

Рисунок 2 Мембрана из EPDM разделяет воздух и воду в резервуаре

Когда вода в системе нагревается и расширяется в резервуар, диафрагма деформируется и перемещается в сторону закрытой воздушной камеры. Давление воздуха в баке увеличивается, как и давление воды в системе. Однако, если резервуар имеет надлежащие размеры, повышения давления в системе недостаточно, чтобы вызвать открытие предохранительного клапана, даже когда вся вода в системе достигает максимальной температуры.

Мембранные расширительные баки можно подобрать по размерам с помощью таблиц или программного обеспечения.Подробная процедура определения размеров расширительных баков мембранного типа приведена в ссылке 1, а также в нескольких других отраслевых публикациях. Ключевые концепции:

1. Создание давления на воздушной стороне бака до статического давления воды в месте расположения расширительного бака перед добавлением воды в систему. Это предотвращает частичное сжатие воздуха в баке холодной водой. Диафрагма начинает сжиматься только при повышении температуры воды.

2. Определите размер резервуара так, чтобы давление на предохранительном клапане системы было на 5 фунтов на кв. Дюйм ниже номинального давления открытия клапана, когда вся жидкость в системе имеет максимально ожидаемую температуру.Запас в пять фунтов на квадратный дюйм предотвращает «подтекание» предохранительного клапана, когда давление приближается к номинальному давлению открытия.

Даже при правильном размере расширительного бачка детали установки могут повлиять на его способность функционировать по назначению и обеспечить долгие годы службы.

ДО

Рисунок 4 Монтаж расширительного бака мембранного типа

1. Do Pump Away: Деталь, которая когда-то понималась и уважалась в отрасли гидроники, но постепенно утрачивалась в приоритете по сравнению с другими «удобствами» упаковки или установки, – это подключение расширительного бака к контуру гидравлического трубопровода рядом с входом циркулятора.Это сводит к минимуму перепад давления между точкой подключения резервуара к контуру, то есть точкой, в которой давление не изменяется при включении циркуляционного насоса, и входом в циркуляционный насос. Это позволяет добавить дифференциальное давление, создаваемое циркуляционным насосом, к статическому давлению в системе. Повышенное давление в системе помогает защитить циркуляционный насос от кавитации и часто позволяет работать тише. Это также увеличивает способность вентиляционных отверстий выводить воздух из системы.На рисунке 3 показано несколько приемлемых мест размещения резервуара.

2. Установите резервуар вертикально с соединением вверху: Также лучше всего устанавливать расширительные баки мембранного типа вертикально с соединением трубопровода вверху. Это снижает нагрузку на соединение резервуара по сравнению с горизонтальной установкой. Это также позволяет предотвратить попадание воздуха в трубопроводе со стороны воды расширительного бака при первом заполнении системы. Рисунок 4 иллюстрирует различия.

3.Обязательно проверьте давление воздуха: Важно убедиться, что давление воздуха на стороне резервуара равно статическому давлению, которое будет присутствовать в соединении резервуара, когда система заполнена холодной жидкостью. Большинство производителей заявляют, что их резервуары предварительно заряжены до 12 фунтов на квадратный дюйм. Не думайте, что это всегда правда или правильно. Двенадцать фунтов на квадратный дюйм подходит для систем, в которых верхняя часть трубопровода находится примерно на 16 футов выше входа расширительного бака (при условии, что в самом верху системы требуется статическое давление 5 фунтов на квадратный дюйм, чтобы вентиляционные отверстия функционировали должным образом).Для более высоких трубопроводных систем требуется более высокое давление воздуха, чтобы предотвратить частичное сжатие диафрагмы перед нагревом жидкости. Рассчитайте статическое давление на входе в резервуар по формуле 1.

Формула 1:

Где:

Па = правильное давление на стороне воздуха (фунт / кв. Дюйм)
H = расстояние от соединения расширительного бака до верхней части контура трубопровода (футы)
Dc = плотность «холодной» жидкости в системе при температуре около 60F (фунт / фут3)
5 = статическое давление 5 фунтов на кв. Дюйм, необходимое в верхней части системы для работы вентиляции
144 = постоянная преобразования единиц

Например: если верхняя часть контура трубопровода находилась на 25 футов выше соединения расширительного бака и предполагая, что система заполнена водой, правильное давление воздуха на стороне бака будет:

Приобретите шинный манометр низкого давления со шкалой 0–30 фунтов на квадратный дюйм и велосипедный насос или небольшой воздушный компрессор.Используйте их для установки расчетного давления воздуха на стороне перед заполнением системы жидкостью.

4. Планируйте заранее: Срок службы расширительного бака зависит от рабочей температуры системы, давления, химического состава жидкости и содержания кислорода. Некоторые баки выходят из строя, когда в диафрагме возникает утечка. Обычно это приводит к тому, что бак наполняется жидкостью и становится «забитым водой». Вы можете проверить это, нажав на шток клапана Шредера. Если выходит струя жидкости, значит, емкость поджаривается.Баки также могут иметь утечки в тонкой стальной оболочке. Единственный вариант – новый танк. Это когда вы оцените наличие шарового клапана, который может изолировать резервуар от остальной части системы. Без этого клапана вам, возможно, придется слить несколько галлонов жидкости из системы, чтобы открутить вышедший из строя резервуар и ввинтить новый.

5. Учитывайте превышение размера: Типичные расчеты для определения размера мембранного расширительного бака определяют минимальный объем бака. Можно использовать резервуар большего размера, хотя, вероятно, он будет дороже.Это снижает изменения давления в системе при изменении температуры жидкости.

6. Планируйте самые низкие температуры жидкости: В большинстве систем водяного отопления размер расширительного бака и давление на стороне воздуха основаны на предположении, что холодная жидкость, используемая для заполнения системы, находится в диапазоне температур от 45F до 60F. Это нормально. Однако, когда расширительный бак используется в контуре солнечного коллектора или системе снеготаяния, раствор антифриза будет временами намного холоднее, возможно, даже ниже 0F.Если диафрагма резервуара полностью расширяется относительно стальной оболочки при температуре жидкости около 45 ° F, любое дальнейшее охлаждение жидкости может вызвать отрицательное давление в системе и возможное приток воздуха из вентиляционного отверстия поплавкового типа. Ссылка 2 ниже объясняет, как исправить эту возможность. Идея состоит в том, чтобы добавить в резервуар достаточное количество жидкости во время создания давления в контуре, чтобы диафрагма не расширялась полностью внутри резервуара до тех пор, пока вся жидкость в системе не достигнет минимально возможной температуры.

7. Сделайте поправку на растворы антифриза: Растворы пропилена или этиленгликоля имеют более высокий коэффициент расширения по сравнению с водой. Чем выше концентрация антифриза, тем больше требуется объем расширения. Увеличение объема воды, нагретой от 60F до 180F, составляет около трех процентов. Увеличение объема 50-процентного раствора пропиленгликоля, нагретого от 60 ° F до 180 ° F, составляет около 4,5%. Это следует учитывать при выборе размеров резервуаров для таких систем, как таяние снега, солнечное тепло, или других приложений, где используются антифризы на основе гликоля.Опять же, методы, описанные в ссылке 1, могут приспособиться к этому.

НЕЛЬЗЯ

Как обычно, список всех запретов включает в себя противоположность всем запретам. Тем не менее, есть еще несколько важных моментов.

1. Не совмещайте сталь и кислород: Не используйте стандартный расширительный бак с кожухом из углеродистой стали в любом типе открытого контура, например, в системе, использующей питьевую воду для передачи тепла к водяным излучателям тепла, т.е. плохая идея по ряду других причин.Повышенное содержание растворенного кислорода в воде в системе с разомкнутым контуром по сравнению с системой с замкнутым контуром ускоряет коррозию тонкой оболочки резервуара из углеродистой стали. Это ограничение также применяется к системам с замкнутым контуром, в которых используются небарьерные трубки из PEX или другие материалы, которые могут допускать диффузию кислорода в системе. Расширительные баки с внутренней полимерной футеровкой следует использовать в любом применении, где может присутствовать более высокий уровень растворенного кислорода.

Рисунок 5 Расширительный бак, установленный рядом с гидравлическим сепаратором

2.Не засыпать грязью: Не устанавливать расширительные бачки непосредственно под гидравлическими сепараторами. Это позволит грязи, скопившейся на дне сепаратора, попасть в расширительный бачок. Со временем это могло привести к выходу из строя диафрагмы. Если резервуар должен быть рядом с гидравлическим сепаратором, лучше всего установить его на тройнике в любой трубе, соединяющейся с соединениями нижней боковой стенки на сепараторе, как показано на Рисунке 5.

3. Не перегревайте: По возможности избегайте размещения расширительных баков в непосредственной близости от очень горячей воды.Когда оболочка резервуара нагревается за счет миграции тепла (теплопроводность и конвекция), давление воздуха в резервуаре увеличивается. При прочих равных условиях это увеличивает давление в системе по сравнению с более холодной оболочкой резервуара. Это может привести к негерметичности предохранительного клапана. Можно разместить резервуар на расстоянии нескольких футов от того места, где труба от резервуара соединяется с системой. Держите бак ниже этой точки подключения, чтобы уменьшить перенос тепла за счет конвекции.

4.Не создавайте несколько точек подключения: Можно использовать два или более расширительных бачков с общим объемом одного бака большего размера. Однако эти резервуары должны подключаться к общей трубе, которая имеет единственную точку подключения в системе. Избегайте подключения нескольких резервуаров к разным частям одного и того же трубопровода. Это может вызвать неожиданные колебания давления в зависимости от того, где расположены циркуляционные насосы по отношению к резервуарам.

Рисунок 6 Стяжная система для крепления корпуса резервуара

5.Не оставляйте его уязвимым для ударов: Маленький расширительный бачок, который свисает с верхних соединений на ½ дюйма, может легко погнуться при случайном ударе, например, когда кто-то встает из согнутого положения и ударит бак. Спросите меня, откуда я это знаю … Если резервуар должен быть установлен в уязвимом месте, используйте систему обвязки, чтобы закрепить корпус на твердой поверхности, как показано на рисунке 6. Некоторые производители расширительных резервуаров предлагают комплекты ремней или другое оборудование для надлежащей поддержки резервуара танковый снаряд.

В дополнение к примечанию обвязки оба резервуара имеют изолирующие шары и достаточно места для доступа к воздушному клапану Schrader внизу.Оба резервуара подключены параллельно к общей трубе, что позволяет использовать одну точку подключения к контуру.

6. Не предполагайте совместимость: Убедитесь, что выбранный вами расширительный бачок совместим с жидкостью, используемой в системе. Комбинированные диафрагмы из бутила / EPDM или полностью из EPDM обычно совместимы с растворами гликоля и растворами метанола или этанола, которые иногда используются в геотермальных контурах заземления. Однако разные поставщики резервуаров используют разные материалы и имеют разные температурные ограничения для этих материалов.Всегда лучше получить одобрение производителя резервуара на совместимость с жидкостями.
Расширительные бачки выполняют простую, но очень необходимую функцию. Следуйте этим советам, чтобы они работали должным образом. <>

Джон Зигенталер, П.Е., окончил политехнический институт Ренсселера по специальности машиностроение и имеет лицензию профессионального инженера. Он имеет более чем 35-летний опыт проектирования современных систем водяного отопления. Последняя книга Зигенталера – «Отопление с использованием возобновляемых источников энергии» (см. Www.Hydronicpros.com для получения дополнительной информации).

Ссылки
1. Modern Hydronic Heating, 3rd Ed., John Siegenthaler, Cengage Publishing 2012, ISBN -13: 978-1-4283-3515-8
2. Отопление с использованием возобновляемых источников энергии, Джон Зигенталер, Cengage Publishing 2017, ISBN -13: 978-1-2850-7560-0

Объявление

Нужен ли мой водонагреватель расширительный бак?

Короткий ответ?

Если в вашем доме «закрытая» водопроводная система, то да, вам понадобится расширительный бачок.

Понимаете, в домах либо открытая, либо закрытая водопроводная система. Закрытая водопроводная система не позволяет воде течь в обратном направлении (т. Е. Вода не будет течь обратно в городские сети, когда попадет в трубы вашего дома).

Поскольку большинство новых домов построено с закрытой водопроводной системой, скорее всего, вам понадобится расширительный бак. Мы объясним почему ниже.

В этой статье мы рассмотрим следующие темы:

• Зачем вам нужен расширительный бак с системой замкнутого цикла
• Как узнать, есть ли у вас замкнутая водопроводная система

Нужен сантехник для установки расширительный бачок для вашего водонагревателя?

Зачем нужен расширительный бак с замкнутой системой

Краткий ответ?

Расширительный бак предотвратит повреждение вашего водонагревателя и водопроводной системы.

Вот более подробный ответ …

Как мы уже упоминали в начале, закрытая система создает единственный путь для воды, чтобы течь в ваш дом (но не обратно).

Однако, когда вода нагревается, ее объем увеличивается (это называется тепловым расширением ). Когда объем воды увеличивается, это оказывает дополнительное давление на резервуар.

Со временем, после непрерывного расширения и сжатия, резервуар ослабеет (подумайте о том, чтобы согнуть канцелярскую скрепку вперед и назад – в конце концов, она сломается).

И тут на помощь приходит расширительный бачок.

Избыточная вода течет из бака водонагревателя в расширительный бак

При установке расширительного бачка лишний объем воды, создаваемый тепловым расширением, автоматически устремляется в расширительный бак , уменьшая давление внутри вашего водонагревателя.

Поскольку он снижает давление, расширительный бак продлевает срок службы вашего водонагревателя. Фактически, некоторые производители могут аннулировать вашу гарантию на водонагреватель, если у вас есть закрытая водопроводная система без расширительного бака.

Теперь, когда вы знаете, зачем вам расширительный бачок, давайте посмотрим, как определить, есть ли у вас закрытая водопроводная система.

Как определить, есть ли у вас закрытая водопроводная система

Если вы видите устройство предотвращения обратного потока (например, обратный клапан или редукционный клапан), подключенное к главному запорному клапану воды, значит, у вас закрытая водопроводная система.

Примечание. Устройства предотвращения обратного потока могут различаться в зависимости от конструкции, но большинство из них будет похоже на и устройство, подобное этому .

Запорный водяной клапан обычно находится по адресу:

. Если у вас возникли проблемы с поиском основного запорного клапана для воды или вы не можете определить устройство предотвращения обратного потока, обратитесь к водопроводчику. Они сообщат вам, какая у вас система: открытая или закрытая, и дадут рекомендации по расширительному бачку.

Нужен расширительный бачок? Обратитесь к сантехнику в Тампе

PEX, сантехника, отопление, оборудование для отопления, вентиляции и кондиционирования воздуха

Как правильно определить размер и выбрать расширительный бак

При нагревании вода расширяется и увеличивается в объеме.Поскольку вода считается несжимаемой, в замкнутой системе это тепловое расширение оказывает невероятное давление на трубопроводы и компоненты всей системы. Если не устранить проблему, давление воды может вызвать утечки и даже полный разрыв трубопровода. Расширительные баки обеспечивают дополнительное пространство для расширенной воды и снижают давление в системе. Помимо этого, отсутствие расширительного бака позволит давлению открыть ваш предохранительный клапан, что приведет к потере энергии, сокращению срока службы системы и общей потенциальной угрозе безопасности.

Расширительный бак – это просто емкость с воздухом, отделенная от воды диафрагмой.

Когда система отопления заполнена холодной водой, давление предварительной зарядки расширительного бака равно давлению наполнения, что приводит к тому, что диафрагма расширительного бака полностью прилегает к резервуару. Когда температура воды в системе увеличивается, расширяющаяся вода поглощается расширительным баком. После того, как температура воды достигнет максимума и начнет снижаться, диафрагма возвращает охлажденную воду обратно в систему.

Типы расширительных баков

Доступно несколько типов расширительных баков в зависимости от потребностей вашей системы. В системах бытового горячего водоснабжения используются расширительные баки Amtrol Therm-X-Trol. Для систем лучистого и водяного отопления следует использовать Extrol от Amtrol, Radiant Extrol или расширительный бак Fill-Trol.

Выбор подходящего размера для расширительного бака

Перед покупкой расширительного бачка вы должны выяснить, какого размера расширительный бачок потребуется вашей системе.Решение будет основано на двух факторах. Первый – это вместимость вашего водонагревателя или бойлера в галлонах. Эта информация будет на заводской этикетке вашего водонагревателя или бойлера. Второй – давление воды в вашей трубопроводной системе. Для сантехники эту информацию можно получить, прикрепив небольшой датчик к любому крану или позвонив в местную компанию по водоснабжению. Для систем водяного и лучистого отопления давление в системе обычно не превышает 30 фунтов на квадратный дюйм.

Если приобретаемый вами расширительный бак меньше, чем требуется для вашей системы, избыточное давление расширяющейся горячей воды вызовет сброс предохранительного клапана.С другой стороны, нет проблем с расширительным бачком большего размера, чем требуется вашей системе. Фактически, если вы не уверены, что ваш расширительный бак сможет безопасно разместить вашу систему, обычно выбирают расширительный бак, который на один размер больше требуемого. Как правило, при работе с расширительными бачками лучше увеличить размер, чем уменьшить.

Сантехника

Therm-X-Trol

Расширительные баки Therm-X-Trol изготовлены из цветных металлов, что делает их пригодными для систем горячего водоснабжения.

Характеристики расширительных баков Therm-X-Trol

• Обеспечивает водонагреватель и арматуру

• Устраняет потери воды и энергии

• Гарантирует, что предохранительные клапаны не открываются

• Снижает опасное повышение давления

Таблицы размеров

Бытовые приложения (до 150 * F)

Коммерческие приложения (до 180 * F)

Применение в системах водяного отопления

Extrol и Fill-Trol

Расширительные баки

Extrol используются гораздо чаще, чем расширительные баки Fill-Trol.Фактически, единственная разница между ними заключается в том, что расширительные баки Fill-Trol оснащены специально разработанным заправочным клапаном, снижающим давление. Для расширительных баков Extrol требуется отдельный заправочный клапан.

Размеры резервуаров Extrol и Fill-Trol

учитывают дополнительный фактор. На вашем котле, скорее всего, будет напечатана информация о производительности в БТЕ / час. Модели Extrol и Fill-Trol имеют одинаковые размеры и сопоставимые размеры.

Характеристики расширительного бака Extrol

• Обеспечивает постоянное отделение воды в системе от воздуха
• Регулирует и нормализует давление воды в системе
• Использует диафрагму из бутила / EPDM для гораздо лучшего удержания воздуха, чем из натурального каучука.
• Простая установка

Характеристики расширительного бака Fill-Trol

• Не требует отдельного автоматического клапана наполнения
• Те же характеристики и модель, что и обычный расширительный бак Extrol

Таблица размеров

Применение лучистого отопления

Радиант Extrol

Расширительные баки

Radiant Extrol предназначены для работы в системах поверхностного отопления как с открытым, так и с закрытым контуром, а также подходят для таяния снега.

При выборе расширительных баков Radiant Extrol еще одним фактором, который следует учитывать при их выборе, являются размер и длина используемых вами трубок.

Характеристики расширительных баков Radiant Extrol

• Специально разработан для высокоэффективных излучающих систем
• Подходит для барьерных и небарьерных систем PEX
• Подходит для использования с гликолем
• Соединение из цветных металлов, устойчивое к коррозии.

Таблица размеров

Расширительные баки | Котлы Rite Есть два основных типа…

Существует два основных типа расширительных баков: компрессионный и баллон / диафрагма. Компрессионный бак (также называемый обычным стальным баком) всегда устанавливается горизонтально где-то над котлом – чем выше расположение, тем меньше бак. Баки-дозаторы / диафрагмы имеют кольцевое основание, которое находится на полу, поэтому их намного легче установить на место. Компрессионный бак не имеет внутренних деталей и обычно сбоку мерного стекла показывает количество воздуха в баке. Баллон / мембранные баки имеют внутренний баллон из бутилкаучука, прикрепленный к водяному патрубку системы.Этот баллон окружен воздухом в резервуаре, который предварительно заполнен сжатым воздухом под давлением, равным самому высокому статическому давлению воды в системе плюс 5 фунтов на квадратный дюйм. Компрессионные резервуары и резервуары-дозаторы являются резервуарами полной приемки, а мембранные резервуары – резервуарами частичной приемки, что важно только тогда, когда речь идет о размерах резервуаров для системы. Баки-дозаторы имеют сменные баллоны на случай их разрыва, а мембранные баки – нет. Баллоны / мембранные баки имеют пределы температуры 240 F.Для систем, работающих при этой температуре, может использоваться компрессионный резервуар ASME с надлежащим номинальным давлением и температурой, или в некоторых случаях может использоваться трубопроводная система с тепловым ответвлением для рассеивания тепла и поддержания в баллонах / мембранных резервуарах ниже 240 F.

Как правило, системы отопления в одно- или двухэтажных зданиях могут иметь более дешевый компрессорный бак. Когда котельные находятся в нижней части более высоких зданий, резервуары-дозаторы будут лучшим выбором, потому что они могут быть на 75% меньше, чем резервуары сжатия из-за их способности предварительной зарядки.Кроме того, чем больше компрессионный резервуар, тем больше он будет весить (резервуар плюс 8,3 фунта на галлон воды внутри) и тем больше будет стоить его проектирование и надежное подвешивание.

Как узнать, исправен ли расширительный бачок? Ответ: Следите по манометру бойлера, пока система нагревается. Если давление заметно повышается, значит, резервуар (а) малоразмерный (б) заболоченный (компрессионный бак) (в) разорванный баллон (баллон / мембранный резервуар) (г) недостаточно предварительно заряжен (баллон / диафрагма) или (д) клапан закрытый изолирующий расширительный бак от системы.

Местоположение: Расширительный бак всегда должен присоединяться к системе на стороне всасывания системного насоса, а не на стороне нагнетания насоса. Это также называется точкой отсутствия изменения давления в системе. Точка подключения баков компрессионного типа к системе должна находиться выше воздухоотделителя (если он есть) или воздухоотводящего фитинга на котле, если сепаратор не был поставлен. В трубопроводе между выходом горячей воды из котла и всасывающей стороной насоса необходимо установить воздухоотделители.

Следует ли заполнять систему и повышать давление до того, как баллоны / мембранные баки будут заполнены воздухом? Нет, эти резервуары должны быть предварительно заполнены воздухом перед заполнением системы и созданием давления. Большинство баков-дозаторов / мембран предварительно заполнены воздухом под давлением 12 фунтов на квадратный дюйм. Подрядчик должен проверить давление воздуха в резервуаре и добавить давление воздуха (при необходимости) на 5 фунтов на квадратный дюйм сверх максимального статического давления в системе. Статическое давление можно найти, разделив общую высоту системы в футах на 2.31. Добавьте 5 фунтов на квадратный дюйм к статическому давлению, и это давление, до которого должен быть предварительно заряжен бак. Напишите этот номер на баке для использования в будущем. При проведении полугодовых испытаний давления воздуха в резервуаре, отсоедините резервуар от системы, слейте воду до тех пор, пока давление воды в резервуаре не станет равным нулю, затем проверьте давление воздуха в резервуаре с помощью клапана Шредера и при необходимости долейте воздух.

Определение размеров расширительных баков: Требуется следующая информация: (a) Общее количество галлонов системы (котел + трубопровод + нагревательные змеевики).(b) Температура воды в заливке (для большинства применений используйте 40-50 градусов по Фаренгейту). (c) Максимальная рабочая температура горячей воды. (d) Настройка предохранительного клапана котла (большинство новых водогрейных котлов Rite имеют настройку предохранительного клапана 125 PSI). (e) Статическое давление в месте расположения расширительного бака после заполнения системы холодной водой (используйте 1 фунт / кв. дюйм на каждые 2,31 фута трубопровода системы над расширительным баком). Эти числа затем вводятся в нашу программу определения размеров, чтобы определить модель резервуара, которая вам нужна для работы.

Воздух в системе: Воздух может вызывать стук и стук внутри котла при его возгорании.Хотя это скорее раздражает, чем вредно, увлеченный воздух также действует как изолятор и снижает эффективность котла. Поэтому важно удалить воздух из системы. В расширительных баках сжатия воздух находится в прямом контакте с водой. В баллонах с диафрагмой / диафрагмой воздух не находится в прямом контакте с водой. Почему это важно? Потому что, когда система остынет, объем воды уменьшится. Кроме того, если вода находится в прямом контакте с воздухом, она будет поглощать больше воздуха по мере того, как становится холоднее.В системах с компрессионными баками этот воздух может вернуться в основной трубопровод и пройти обратно через котел, пока не достигнет воздухоотделителя, где он будет отделяться и следовать по трубопроводу обратно в расширительный бак, где он и должен быть. Не устанавливайте автоматические вентиляционные отверстия в системах с компрессионными баками, так как удаление этого воздуха в конечном итоге приведет к уменьшению объема воздуха в баке до тех пор, пока его не станет недостаточно для эффективности или он станет заболоченным. Манометрические стеклянные уплотнения и клапанные уплотнения на компрессионных резервуарах также могут быть медленным путем для выхода воздуха и в конечном итоге привести к потере воздушной подушки резервуара.Системное соединение с компрессорным баком всегда должно осуществляться с помощью фитинга B&G Airtrol, который действует как ловушка, помогая удерживать воздух в баке. Если система все время остается горячей, усадки и попадания воздуха обратно в систему не произойдет. Системы, использующие компрессионные баки, называются системами контроля воздуха.

Системы

, в которых используются баки-дозаторы / мембраны, называются системами удаления воздуха или удаления воздуха. В этой системе используются воздушные сепараторы и ручные или автоматические вентиляционные отверстия для удаления воздуха из системы.

Boiler 101: Расширительный бак

Котлы значительно продвинулись вперед за более чем столетие, когда они отапливали предприятия и дома. Немногие котлы больше используют пар для передачи тепла по трубам, а чугунные радиаторы прошлого постепенно уступили место эффективным обогревателям для плинтусов. Еще один способ, которым котлы сделали технологический скачок, – это изобретение расширительного бака, который заменил примитивные методы регулирования давления воды внутри котла, чтобы защитить его от «гидроудара».”

Мы внимательно рассмотрим этот важный компонент работы вашего котла в Вест-Честере, штат Огайо. Если у вас возникнут проблемы с расширительным баком или другими частями котла, позвоните в круглосуточную службу экстренной помощи Bartels Heating & Cooling.

Что делает расширительный бачок

Если вы посмотрите на верхнюю часть резервуара для воды вашего бойлера, вы заметите то, что похоже на резервуар для воды меньшего размера, прикрепленный к трубе. Это расширительный бачок.Хотя из названия может показаться, что это резервуар для лишней воды, бойлеры работают по-другому. (В них уже есть определенное количество воды, и большее количество воды не улучшит их работу.) Расширительный бак выполняет работу по поддержанию равномерного давления внутри котла, давая воде место для расширения и смягчая ее. поглотите давление, а затем отрегулируйте его.

Внутри расширительного бачка диафрагма разделяет камеру на две части. С одной стороны по трубе поступает вода из бака котла; с другой стороны – воздух, управляемый клапаном.Когда давление в котле увеличивается, вода в расширительном баке давит на диафрагму и воздух с другой стороны, что снижает давление. Затем воздушный клапан отталкивается от воды, пока клапан не зарегистрирует, что давление снова достигло нормы.

Эта система предотвращает попадание воздуха в воду. У старых котлов просто было открытое пространство в верхней части основного резервуара для поглощения давления от гидравлического удара (скачок давления от движения воды при закрытии клапана), но введение воздуха в резервуар способствовало бы коррозии.Расширительный клапан разделяет воздух и воду.

Поддерживать расширительный бачок в рабочем состоянии

Расширительные баки могут быть повреждены и потерять герметичность от воды или начать терять воздух. Когда это происходит, вам необходимо вызвать ремонт, прежде чем давление в вашем котле повысится и начнет вызывать утечки. Обратитесь за ремонтом вашего котла в Вест-Честер, Огайо, в Bartels Heating & Cooling. Мы также предлагаем программу технического обслуживания, которая гарантирует, что расширительный клапан всегда находится в наилучшей возможной форме.Позвоните нам, чтобы зарегистрироваться сегодня.

Теги: Котел, Расширительный бак, West Chester
Среда, 12 марта 2014 г., 16:18 | Категории: Отопление |

Зачем нужен расширительный бачок

Почему у водонагревателя в моем новом доме есть еще один небольшой резервуар, свисающий со стороны трубы над ним?

Это расширительный бак, установленный на трубе подачи воды к водонагревателю.Его цель – бороться с тепловым расширением воды, когда она нагревается в водонагревателе, чтобы предотвратить слишком высокое давление воды. Если давление воды станет достаточно высоким, это может повредить клапаны в сантехнической арматуре, стыки в подающих трубопроводах и даже водонагреватель.

В водонагревателях всегда происходит тепловое расширение. Как и большинство веществ, вода расширяется при нагревании. Это происходит несколько раз в день в водонагревателе после того, как в доме было использовано немного горячей воды, и холодная вода, поступающая в водонагреватель, нагревается.

Поскольку вода не сжимается, давление в ней будет увеличиваться, если у нее нет места для расширения при нагревании. В прошлом расширяющаяся вода в водонагревателях выталкивала часть воды обратно из дома – в общественную водопроводную сеть, которая могла поглощать давление.

Но этот механизм для сброса давления больше не работает. Причина – обратные клапаны. Обратный клапан – это односторонний клапан, который предотвращает обратный поток воды, не позволяя ей течь в неправильном направлении.Обратные клапаны теперь установлены на всех подключениях к коммунальному водопроводу. Их цель – не дать воде вытекать обратно из дома через водопроводную трубу.

Это предотвращает загрязнение, которое может произойти в водопроводе в доме или на предприятии, от загрязнения общественной системы водоснабжения на улице. Но оборотная сторона этого состоит в том, что, если в системе нет другого места для расширения, давление воды в доме быстро растет по мере того, как водонагреватель нагревается.

Вот тут-то и пригодятся расширительные бачки.В расширительном баке находится воздух, который очень сжимается. Расширяющаяся вода из водонагревателя может стекать в расширительный бак, где воздух сжимается, освобождая место для увеличенного объема воды. Давление воды в системе существенно не повышается.

В большинстве домов, где есть обратный клапан на водопроводной трубе – обычно как часть редукционного клапана, установленного чуть выше или ниже основной отсечки воды – нет расширительного бака, поскольку до недавнего времени в нем не было необходимости.Это может вызвать или не вызвать чрезмерное повышение давления, в зависимости от характеристик водопровода в доме.

Если вы заметили, что шайбы в сантехнической арматуре быстро изнашиваются, или если вода периодически капает из предохранительного клапана на водонагревателе, проконсультируйтесь с водопроводчиком о целесообразности добавления расширительного бачка. Стоимость относительно скромная.

Расширительные баки водонагревателя: что вы должны знать

Расширительный бак водонагревателя, также называемый расширительным баком теплового расширения, представляет собой предохранительное устройство, предназначенное для защиты водопровода от теплового расширения.Риск повреждения давлением из-за теплового расширения редко вызывает беспокойство у водонагревателей без резервуара, но если у вас есть водонагреватель типа резервуара, ваша водопроводная система может оказаться под угрозой.

Если учесть, что 50 галлонов холодной воды с помощью теплового расширения превратятся как минимум в 52 галлона после нагрева, дополнительные 2 галлона воды больше не поместятся в бак водонагревателя. Вот тут-то и пригодится расширительный бак.

Что такое расширительный бак водонагревателя?

Расширительный бак водонагревателя – это просто небольшой резервуар, который поглощает воду в мочевой пузырь для снижения избыточного давления в водонагревателе.

Раньше, когда вода расширялась, это не было проблемой, несколько лишних галлонов просто текли обратно в городское водоснабжение. Но сегодня расширенному водопроводу некуда деваться, потому что действующие правила водопровода запрещают ему попадать в городскую систему, где он может загрязнить коммунальное водоснабжение.

При наличии необходимых обратных клапанов и предохранителей обратного потока водопроводные трубы, водонагреватель и даже некоторые приборы должны иметь дело с повышенным давлением, вызванным тепловым расширением.Это вызывает ненужный износ, который может привести к повреждению приборов, использующих горячую воду, включая ваш водонагреватель. Это могло быть даже причиной лопнувшей трубы!

Вт DET-5 Расширительный бак водонагревателя

Watts DET-5 – идеальный размер для водонагревателей емкостью 50 галлонов.

Принцип работы расширительного бака

Внутри расширительного бака находится баллон для сжатого воздуха, который поглощает дополнительную воду, расширяясь и сжимаясь.

Когда вода в вашем водонагревателе становится горячей, она расширяется и увеличивает давление в баке и водопроводной системе. Однако вместо того, чтобы позволить давлению расти, избыток воды попадает в расширительный бак.

Когда кран в доме открывается (или вода охлаждается), вода из расширительного бака сбрасывается обратно в систему горячего водоснабжения. В расширительном баке только переливающаяся вода. Он не хранит воду постоянно.

Посмотреть видео

Зачем мне нужен расширительный бак?

Обойтись без расширительного бачка водонагревателя рискованно.Хотя у многих водонагревателей нет расширительного бачка, мы настоятельно рекомендуем его добавить. Он защитит вашу сантехнику, бытовую технику и водонагреватель.

Перелив горячей воды может вызвать повышение давления в резервуаре для воды до опасного уровня, что может привести к поломке компонентов. Как вы можете себе представить, переливная горячая вода также может вытечь через клапан T&P и вызвать серьезные повреждения водой.

Даже если компоненты не ломаются и не возникают утечки, отказ от расширительного бачка может иметь негативные последствия.Повышенная нагрузка, вызванная чрезмерно полным баком горячей воды, может сократить срок службы нагревателя, не говоря уже о том, что компоненты могут изнашиваться раньше, чем ожидалось.

Выбор подходящего расширительного бачка для водонагревателя

Установка расширительного бачка на ваш водонагреватель – это не только хорошая идея, но и требование в большинстве областей, и важно определить правильный размер для вашей системы. К сожалению, когда дело доходит до баков теплового расширения, универсального варианта не существует.

Как правильно выбрать размер расширительного бака

Выбрать правильный размер относительно легко. Необходимо учитывать два основных фактора:

• Вместимость водонагревателя – эту информацию можно найти на заводской этикетке, прикрепленной к вашему водонагревателю.
• Бытовое давление воды – Давление воды, измеренное в фунтах на квадратный дюйм (фунтах на квадратный дюйм) в водопроводной сети вашего дома, можно измерить с помощью манометра.Просто прикрепите манометр к шлангу или крану и включите воду. Рекомендуется проверять давление воды в течение 24 часов. Однако есть еще один вариант – обратиться в вашу компанию по водоснабжению.

Имейте в виду, что вам следует установить редукционный клапан, если давление воды превышает 80 фунтов на квадратный дюйм. Идеальное давление воды составляет от 50 до 60 фунтов на квадратный дюйм.

Этот водяной манометр поставляется с адаптерами, которые позволяют измерять давление воды в нескольких местах.

Общие рекомендации по выбору размера расширительного бака

Эта таблица поможет вам правильно подобрать размер расширительного бака для вашего водонагревателя. Предполагается, что температура установлена ​​на 150 градусов.

Если ваш водонагреватель выходит за пределы этих значений статического давления подачи или производительности, лучше обратиться к специалисту. Они могут выйти и произвести необходимые расчеты и даже установить за вас расширительный бачок.

Amtrol производит отличный расширительный бак для водонагревателя на 2 галлона.

Что произойдет, если расширительный бак неправильного размера?

Покупка расширительного бака подходящего размера важна, но если вы сомневаетесь, лучше ошибиться в сторону большего, чем меньшего.

Расширительный бак, который слишком велик для вашей системы, все равно сможет безопасно обрабатывать лишнюю воду. Однако слишком маленький резервуар может вызвать срабатывание клапана сброса температуры и давления и сброса избыточного давления.

Как установить расширительный бак

Если вы немного разбираетесь в механике и любите выполнять домашние задания, вы сможете установить расширительный бак самостоятельно.Или вы можете просто обратиться к профессионалу, который сделает эту работу за вас.

Установка расширительного бака

• Как описано выше, определите давление воды в вашем доме с помощью манометра. Если давление выше 80 фунтов на квадратный дюйм, установите редукционный клапан.
• Проверьте давление воздуха в расширительном бачке с помощью манометра.
• Отрегулируйте давление воздуха в расширительном баке в соответствии с максимальным давлением воды в доме. Использование ручного насоса, НЕ воздушного компрессора.
• Установите бачок на линию холодной воды (подробности смотрите в видео).
• Откройте кран и дайте ему поработать, пока у вас не будет стабильной струи воды. Это удалит весь воздух из резервуара.

Посмотреть видео

Как обслуживать расширительный бак

Расширительные баки водонагревателя требуют регулярного обслуживания для обеспечения оптимальной работы. Большинство экспертов рекомендуют вам или лицензированному специалисту выполнять плановое техническое обслуживание ежегодно.

Почему требуется техническое обслуживание расширительного бака?

Расширительные баки имеют внутренний баллон, разделяющий воздух и воду. Через процесс, называемый «диффузией», из мочевого пузыря будет вытекать воздух. Утечка часто может составлять 1 фунт / кв.дюйм в год, чего достаточно, чтобы изменить ситуацию уже через 12 месяцев.

Если внутренний баллон разрывается, расширительный бачок заполняется водой и не сливается должным образом. Когда это произойдет, вам нужно будет купить другой расширительный бачок, поскольку отремонтировать баллон невозможно.Средний срок службы расширительного бака составляет 6 лет при правильной установке.

Проверка мочевого пузыря

Мы предложим вам более простой метод, но если вы вызовете специалиста для проверки расширительного бачка, он воспользуется следующими шагами:

• Отключите подачу воды в ваш дом и сбросьте давление, открыв кран.
• Снимите колпачок со стержня клапана на расширительном бачке и прикрепите манометр. Давление должно быть выше 75 фунтов на квадратный дюйм.
• Если в баке нет давления воздуха, расширительный бак вышел из строя. Вам нужно будет заменить его на новый.
• Если внутри резервуара давление, вам необходимо проверить давление воды.
• Расширительный бак и давление воды должны быть одинаковыми. Если это не похоже, вам нужно будет использовать ручной насос, чтобы добавить воздуха в расширительный бачок.

Однако, если вы ищете быстрый и простой способ осмотра вашего резервуара, вы можете просто нажать на клапан Шредера, расположенный на внешней стороне резервуара.

Если при нажатии на клапан выходит воздух с шипением, баллон находится в хорошем рабочем состоянии. Но если вместо этого начинает капать вода, скорее всего, мочевой пузырь лопнул, и вам нужно будет купить новый.

Проверка PSI

Убедившись, что баллон находится в хорошем состоянии, вы захотите проверить давление в баллоне psi.
