В многоквартирных домах жильцы в основном пользуются услугами центральной теплосети для обогрева помещения. На качество этих услуг влияет множество факторов: возраст дома, износ оборудования, состояние теплотрассы и т.п. Существенное значение в отопительной системе имеет также и специальная схема, по которой идет подключение к тепловой сети.

Типы подсоединений

Схемы присоединения могут быть двух видов: зависимые и независимые. Подключение по зависимому способу является наиболее простым и распространенным вариантом. Независимая система отопления обрела свою популярность в последнее время, и широко используется при строительстве новых жилых массивов. Какое же решение является более эффективным для обеспечения тепла, комфорта и уюта любому помещению?

Зависимая

Такая схема присоединения, как правило, предусматривает наличие внутридомовых тепловых пунктов, зачастую оснащенных элеваторами. В смесительном узле теплопункта перегретая вода из магистральной внешней сети смешивается с обратной, приобретая при этом достаточную температуру (около 100°С).

Таким образом, внутренняя отопительная система дома полностью зависит от внешнего теплоснабжения.

Достоинства

Главной особенностью такой схемы является то, что она предусматривает поступление воды в системы отопления и водоснабжения непосредственно из теплотрассы, при этом цена окупается довольно быстро.

• оборудование абонентского ввода простое и стоит недорого;
• системы отопления могут выдерживать большие температурные перепады;
• размер трубопровода в диаметре меньше;
• схема сокращает расход теплоносителя;
• невысокие эксплуатационные расходы.

Недостатки

Наряду с преимуществами такое присоединение имеет и некоторые минусы:

• неэкономичность;
• регулировка температурного режима значительно затруднена во время перепадов погоды;
• перерасход энергоресурсов.

Способы подключения

Подключение может осуществляться несколькими способами:

Независимая

Система теплоснабжения независимого типа позволяет сэкономить потребляемые ресурсы на 10-40%.

Принцип действия

Подключение системы отопления потребителей происходит с помощью дополнительного теплообменника. Таким образом, обогрев осуществляется двумя гидравлическими изолированными контурами. Контур наружной теплотрассы нагревает воду замкнутой внутренней теплосети. При этом смешивания воды, как в зависимом варианте не происходит.

Однако такое присоединение требует немалых затрат как на обслуживание, так и на ремонтные работы.

Циркуляция воды

Движение теплоносителя осуществляется в отопительном механизме благодаря циркуляционным насосам, за счет которых происходит регулярная подача воды через нагревательные приборы. Независимая схема присоединения может иметь расширительный сосуд, содержащий запас воды для случаев утечек.

Этот способ подключения позволяет сохранить циркуляцию воды с определенным количеством тепла при авариях теплотрассы. Т.е. во время аварийной ситуации температура в отапливаемых помещениях не снизится.

Компоненты независимой системы.

Сфера применения

Широко используется для подключения к системе отопления многоэтажных зданий или построек, которые требуют повышенного уровня надежности работы отопительного механизма.

Для объектов, имеющих в наличии помещения, куда нежелателен доступ постороннего обслуживающего персонала. При условии, что давление в обратных отопительных системах или тепловых сетях выше уровня допустимого — более 0,6 МПа.

Преимущества

• возможность регулировки температуры;
• высокий энергосберегающий эффект;
• возможность применения любых теплоносителей.

Отрицательные моменты

• высокая стоимость;
• сложность обслуживания и ремонта.

Сравнение двух типов

На качество теплоснабжения по зависимой схеме существенно влияет работа центрального теплоисточника. Это простой, дешевый, не требующий особого обслуживания и затрат на ремонт, способ. Однако преимущества современной независимой схемы подключения, несмотря на финансовые затраты и сложность эксплуатации очевидны.

варианты схем и их особенности

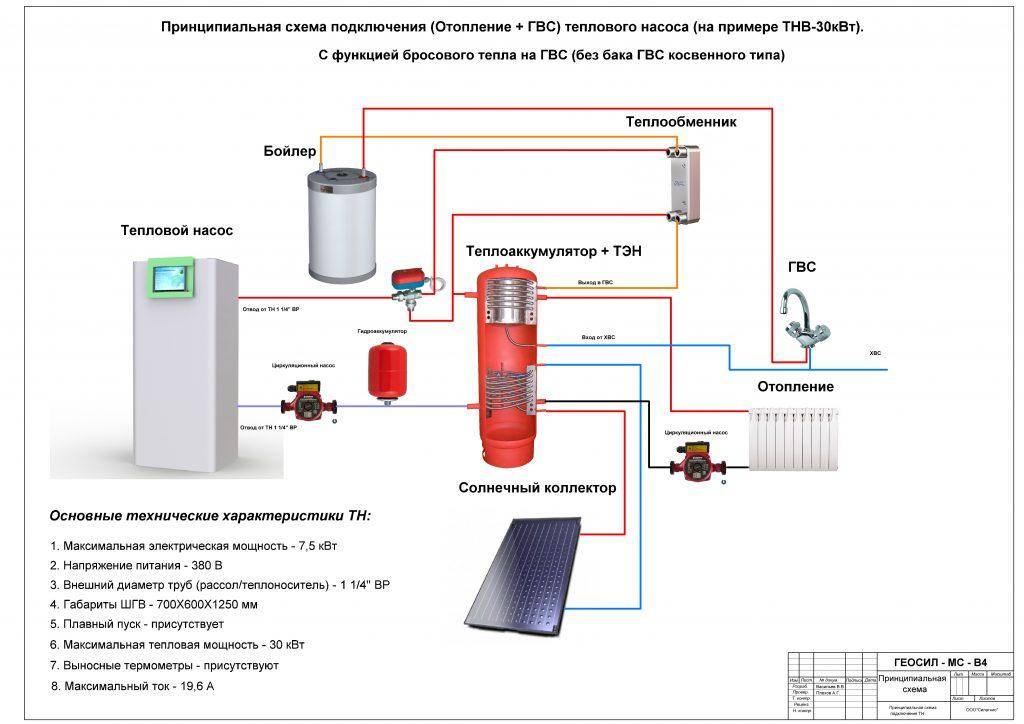

Принципиальная схема системы отопления позволяет наглядно изобразить распределение отопительных приборов и вспомогательных устройств.

Наглядность снижает вероятность появления ошибок при монтаже и снижает затраты на обустройство системы.

Любая схема системы отопления основана на одном принципе работы: нагретая в котле вода по трубам подается к батареям отопления, от которых возвращается по обратному контуру. Теплоноситель приводится в движение либо силами гравитации, либо циркуляционным насосом.

Схемы отопления в частном доме

Среди прочих вариантов организации отопления чаще всего применяется водяное, в котором в роли теплоносителя выступает вода.

Водяное отопление может быть двух видов:

• с естественной циркуляцией воды, когда теплоноситель приводится в движение за счет разности плотности холодной и горячей воды;
• с принудительной циркуляцией. В этом случае вода нагнетается в отопительные магистрали циркуляционным насосом.

Вне зависимости от вида схемы отопления, в обязательном порядке в ней присутствуют следующие элементы:

• отопительный котел;
• трубопровод прямой подачи;
• обратный трубопровод;
• радиаторы.

В многоэтажных домах еще добавляются основной и обратный стояки. Принципиальная схема может быть сформирована несколькими способами:

• верхней или нижней разводкой;
• в одно- или двухтрубном исполнении;
• горизонтальной проточной разводкой.

Верхняя разводка

Данная схема подразумевает подъем горячего и поэтому менее плотного теплоносителя по вертикальному стояку до самой верхней точки системы.

Внимание! При верхней разводке системы отопления расширительный бак должен располагаться именно в данной верхней точке.

Далее теплоноситель через наклонные трубы распределяется по горячим стоякам, спускающимся до первого этажа. От этих стояков горячая вода трубопроводами подается к радиаторам. Нагрев радиаторов регулируется установленными на них вентилями.

Охладившийся и ставший более плотным теплоноситель стекает в обратную магистраль и по ней возвращается в котел.

Нижняя разводка

При данной схеме подающая и обратная магистраль располагаются ниже уровня отапливаемых помещений. Распределение теплоносителя по стоякам и радиаторам производится аналогично верхней разводке.

Внимание! Схема нижней разводки системы отопления требует прокладки дополнительной магистрали, расположенной выше отопительных приборов. К ней подключается расширительный бак и именно через нее выводится воздух.

Верхней точкой здесь является расширительный бак, дополнительно выступающий в качестве воздухоотводчика.

Двухтрубные системы отопления

В двухтрубных схемах нагретая вода из магистрали прямой подачи распределяется по радиаторам.

Охладившись, теплоноситель под собственным весом выдавливается из трубы обратки, откуда собирается в общую обратную магистраль и поступает обратно в котел.

Если в системе имеются стояки, то двухтрубная система способна функционировать даже без циркуляционного насоса.

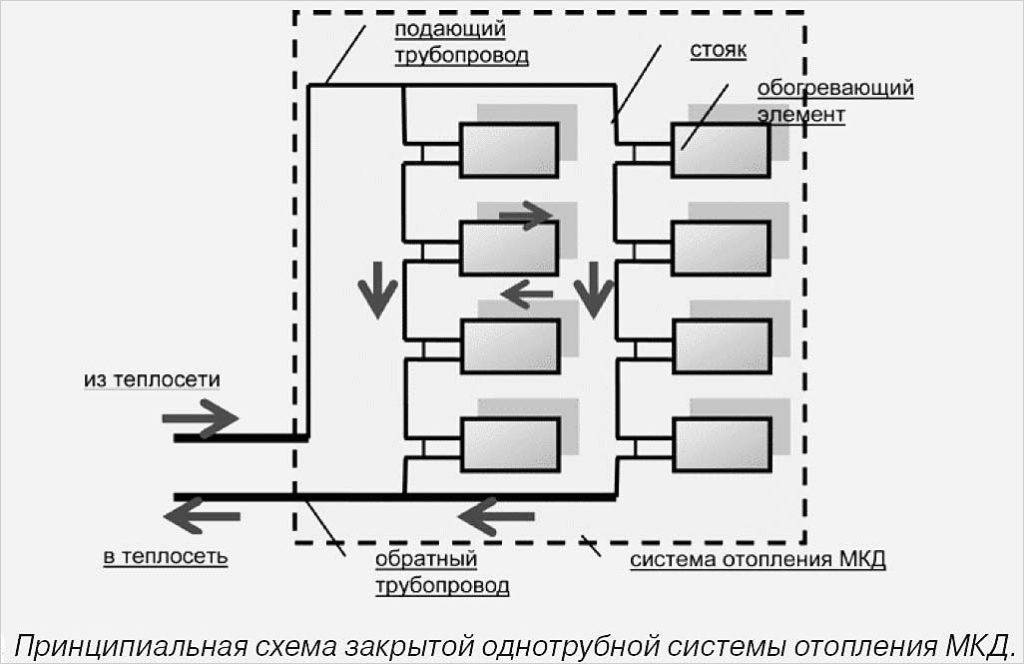

Однотрубные системы

При однотрубной разводке теплоноситель подается в общий стояк, по которому поднимается до верхней точки системы. Пройдя по отопительным магистралям верхнего этажа, охладившаяся вода спускается этажом ниже. Соответственно, эффективность отопления будет падать.

Чтобы нижние этажи получали достаточное количество тепла, применяют два способа:

• устраивают соединительные перемычки перед радиаторами верхних этажей;
• увеличивают количество секций в радиаторах нижних этажей.

Увеличить эффективность работы однотрубной системы можно утеплением основного стояка. Обратная магистраль при этом никакого утепления иметь не должна. Чем больше разница температур прямой и обратных магистралей, тем интенсивнее проток теплоносителя.

Однотрубные схемы с горизонтальной проточной системой

Их главное достоинство состоит в простоте монтажа и настройки системы. Кроме того, в значительной мере экономятся материалы.

Достигается это тем, что все радиаторы последовательно собираются в одну линию. Протяженные стояки отсутствуют.

Главная проблема, связанная с эксплуатацией горизонтальной системы, это трудности с отведением пузырьков газа, образующихся в радиаторах. Чтобы скопившийся в радиаторе воздух не препятствовал движению теплоносителя, каждый отопительный прибор следует оснащать краном Маевского.

Способ циркуляции — какую выбрать?

Естественная циркуляция привлекательна возможностью создавать энергонезависимые отопительные системы. Однако подобные схемы обладают рядом недостатков:

• практически невозможна автоматизация;
• большой расход труб большого диаметра, что увеличивает стоимость проекта;
• очень трудно гармонично вписать в интерьер наклонные трубы;
• возможности регулирования ограничены лишь настройкой интенсивности работы горелки котла;
• увеличенный расход топлива.

Из достоинств отмечается следующее:

• надежность;
• независимость от качества электроснабжения.

Важно: схемы с принудительной циркуляцией предоставляют гораздо больше возможностей по регулированию. Все радиаторы могут настраиваться индивидуально, в том числе и с помощью автоматизированных систем управления. Это позволяет добиться ощутимой экономии на энергоносителях.

Однако удобство эксплуатации потребует увеличения расходов на сборку системы. Как минимум, будет необходимо приобретение циркуляционного насоса, группы безопасности и мембранного расширительного бака.

Кроме того, потребуется обеспечить надежное электроснабжение. Если длительное отключение электроэнергии не является редкостью, то для циркуляционного насоса потребуется покупка недешевого источника бесперебойного питания.

В целом, выбор оптимальной схемы системы отопления должен опираться на особенности конструкции дома. Должны приниматься во внимание этажность, удобство прокладки магистралей и стояков, наличие надежной линии электроснабжения.

Кроме того, нужно учитывать стоимость материалов и дополнительного оборудования, а также обоснованность перехода к более сложной схеме.

Схема подключения термостата теплового насоса

Раскрытие информации рекламодателями

Мы рекомендуем лучшие продукты через независимый процесс проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.

Узнать больше

Раскрытие информации рекламодателями

Мы рекомендуем лучшие продукты через независимый процесс проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.

Узнать больше

Алора Бопрай — производитель цифрового контента для категорий домашней гарантии, ОВКВ и сантехники в Today’s Homeowner. Она получила степень бакалавра психологии в Университете Святой Схоластики и степень магистра в Денверском университете. Прежде чем стать писателем для Today’s Homeowner, Алора писала в качестве внештатного автора для десятков клиентов, занимающихся благоустройством дома, и информировала домовладельцев о солнечной промышленности в качестве писателя для EcoWatch. Когда она не пишет, Алору можно найти за планированием своего следующего проекта по благоустройству дома своими руками или замыслом своего следующего романа.

Роксана Даунер — коммерческий редактор в Today’s Homeowner, где она занимается всем, от ремонта фундамента до установки солнечных батарей. Она обладает более чем 15-летним опытом написания и редактирования, чтобы использовать ее скрупулезный подход к обеспечению точного, актуального и привлекательного контента. Ранее она редактировала материалы для таких изданий, как MSN, Architectural Digest и Better Homes & Gardens. Выпускница Пенсильванского университета, Роксана теперь владелица дома в Оклахоме, энтузиаст DIY и гордая мать игривого мопса.

Опубликовано

24 мая 2023 г. 12 мая 2023 г.

Тепловые насосы для кондиционирования воздуха на стене дома

Почему нам можно доверять

9000 2 Сегодняшний домовладелец существует, чтобы помочь вам сохранить или улучшить свой дом безопасно и эффективно. Мы придерживаемся строгих редакционных стандартов и тщательно проверяем советы и ресурсы, на которые ссылаются наши статьи. Нажмите ниже, чтобы узнать больше о нашем процессе проверки и о том, как мы зарабатываем деньги.

Подробнее

Если вы хотите лучше понять проводку термостата теплового насоса, вот пример типичной электронной проводки управления тепловым насосом, которая находится внутри вашего дома.

В настоящее время на рынке представлено множество типов электронных термостатов, поэтому убедитесь, что используемый вами тип термостата можно заменить на более новый. Новый программируемый термостат теплового насоса можно купить менее чем за 50 долларов.

Обычно электронный термостат в США питается от источника переменного тока 24 В, который поступает от силового трансформатора 110 В/24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации вашего термостата в вашем доме, прежде чем пытаться выполнить какие-либо действия по устранению неполадок или замене. Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту.

Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать ее отсоединение.

В системе теплового насоса есть не менее 8 проводов, которые необходимо подключить к термостату для правильной работы.

Как показано на схеме, вам потребуется включить термостат, а питание 24 В переменного тока подключить к клеммам R и C . Цвет провода R обычно КРАСНЫЙ , а цвет C ЧЕРНЫЙ . C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, с которым вы работаете.

Клемма  Y   – это место, где подключается сигнал к сигналу охлаждающего кондиционера. Этот терминал вызовет необходимость охлаждения помещения, когда заданная температура ниже комнатной. Терминал G подключен к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.

Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов. В большинстве случаев на реверсивный клапан подается питание при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан закрыт при работе в режиме охлаждения.

Поэтому важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем выполнять правильное подключение к термостату.

Терминал O  используется, когда используемая система имеет реверсивный клапан (или четырехходовой клапан), который включается при работе в режиме охлаждения. Если реверсивный клапан включен при работе в режиме обогрева, вам необходимо подключить реверсивный клапан к клемме B . В любой момент времени активно только одно подключение, то есть  9 0045 O или B используется терминал, но не оба одновременно.

Некоторое оборудование имеет 2-ю ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется терминал Y2 . Цвет провода разный.

Иногда используется 2-й этап нагрева, при котором дополнительный нагрев дополняет основную систему отопления. Обычно его устанавливают в регионах, где бывают экстремальные зимы. В этом случае терминал W2  будет присутствовать.

Некоторые термостаты могут иметь функцию  Аварийный нагрев  , когда она отключает тепловой насос. Затем он включит полосовой нагрев, который станет основным источником нагрева. Эту функцию следует использовать только некоторое время, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал: E .

Обратите внимание на следующие функции, которые встроены в большинство современных программируемых термостатов тепловых насосов.

• Проверка низкого напряжения, которая сообщает вам, что входящая мощность низкая.
• Коды ошибок, указывающие на причину неправильной работы вашей системы.
• Минимальное время отключения компрессора 3 минуты для предотвращения коротких циклов работы компрессора. Короткие циклы работы компрессора сокращают срок его службы.
• Программируемые дневные и ночные настройки заданной температуры.
• Настройки для выходных и функции понижения для отпуска.
• Возможность проверки состояния термостата и удаленного управления настройками через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.
