Вес 1 секции чугунного радиатора МС-140 классического образца и нестандартных моделей

Какое значение имеет вес батареи

Необходимо иметь информацию о том, сколько стоит чугунный отопительный радиатор весит по ряду причин. Например, если батареи приобретаются для установки во всем частном домовладении, требуется рассчитать грузоподъемность машины, перевозящей отопительные приборы, а также определиться с количеством грузчиков, которые будут их ввозить в дом.

Для наглядности можно сравнить вес чугунных радиаторов устаревших образцов и современных аналогов из других материалов:

• одна секция стандартных батарей из чугуна с межосевым расстоянием 500 мм весит 5,5 – 7,2 килограмма, а при межосевом параметре 300 мм – от 4,0 до 5,4 килограмма;
• масса ребра нестандартных чугунных отопительных приборов колеблется от 3,7 до 14,5 килограмм;
• секция алюминиевой батареи весит 1,45 кг при межосевом зазоре 500 мм и 1,2 кг при 350 мм;
• биметаллические устройства с межосевым расстоянием, равным 500 мм, весят 1,92 кг/секцию, а при 350 мм – 1,36 кг/секцию.

При проведении ремонта и замены отопительного оборудования в доме его владельцам важно знать, сколько весит старая чугунная батарея, чтобы решить, можно ли будет самостоятельно вынести старый многосекционный радиатор на улицу, так как необходимо рассчитать собственные силы. Но таких данных нет.

Причина в том, что в эксплуатации находятся разные модели. При этом они имеют одинаковое назначение, но разный вес. Кроме того, на отечественном рынке продаются устройства, отличающиеся размерами и разнообразием форм.

Сегодня, например, насчитывается более нескольких десятков наименований традиционных чугунных батарей, а моделей, выполненных в дизайнерском стиле, трудно сосчитать. При этом такой параметр, как вес одной секции чугунного радиатора, сильно отличается.

Расчет необходимого количества секций в батареях

После определения, сколько весит чугунная батарея, необходимо рассчитать необходимое количество звеньев в радиаторе или количество устройств, которые необходимо установить в отдельном комната. Цифру, обозначающую объем помещения, умножают на тепловой поток помещения, полученную цифру делят на тепловой поток одной секции. Его значение составляет 0,160 кВт.

Цифру, полученную в результате расчетов, необходимо округлить до ближайшего целого числа – это и будет количество необходимых секций. В этом случае нет необходимости соединять все секции в один радиатор. Их лучше распределить по нескольким устройствам, поставив по одному под каждый оконный проем. Подсчитаем таким образом, сколько весит батарея. Чугун весит намного больше, это мы уже выяснили. Осталось определиться с местом для установки радиатора.

Размер оконного проема также влияет на выбранное количество секций в устанавливаемом радиаторе. Для использования всей мощности обогревателя его длина должна быть не менее чем на 70-75% шире окна. При этом сам радиатор должен располагаться на расстоянии от 8 до 12 см от подоконника.

Вес стандартных каменок

Как традиционные, так и дизайнерские изделия объединяет материал изготовления – чугун.

И теперь везде регулярно обслуживаются классические радиаторы в форме гармошки, установлено:

• в школах и дошкольных образовательных учреждениях;
• в поликлиниках и больницах;
• в помещениях жилого фонда – квартирах, частных домовладениях, общежитиях;
• в общественных и государственных учреждениях.

Обычно это модели МС-140 или МС-90, так как в прошлые годы других отопительных приборов серийно не выпускалось. Чугунные изделия НМ-150, РКШ, Минск-1110 и другие представлены небольшими сериями, но сегодня уже не производятся. Так каков вес одной секции чугунной батареи старого образца? И в данном случае точной цифры нет. Это объясняется тем, что это значение зависит от параметров сечения.

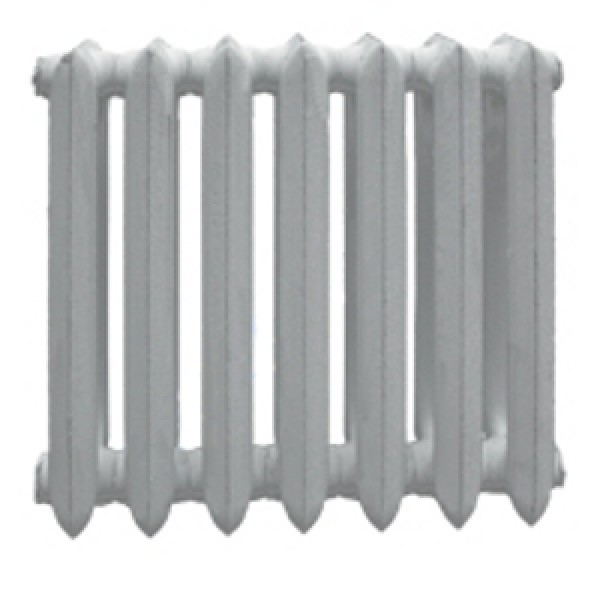

Например, аккумулятор серии МС-140 может быть двух модификаций, в зависимости от межосевого расстояния, которое составляет 300 или 500 миллиметров. Если речь идет о модели МС-140-300, то средний вес секции около 5,7 килограмма, а если о приборе МС-140-500, то 7,1 килограмма.

Часто можно встретить изделие серии МС-90, у которого вес чугунной секции радиатора составляет 6,5 килограмма при расстоянии между осями 500 миллиметров. Отличие МС-90 и 140 модели лежат на разной глубине секций.

Можно ли считать, что вес радиаторов этих популярных серий, равный 6,5, 5,7 и 7,1 килограмма, является окончательным? Ответ отрицательный, и этому есть объяснение. Дело в том, что в действующем ГОСТ 8690-94, являющемся нормативным документом, регламентирующим производство аккумуляторов из чугунных сплавов, указаны их основные размеры.

Относительно того, сколько весит секция чугунной батареи старого образца, в этом стандарте указан удельный вес – 49.5 кг/кВт. Это нормативное значение распространяется на радиаторы, которые предназначены для эксплуатации в системах отопления с температурой теплоносителя не выше 150 градусов при избыточном рабочем давлении не более 0,9 МПа (9 кгс/см²).

При производстве отопительных приборов производители должны следить за соответствием продукции этим значениям, но ГОСТ не регламентирует, сколько весит одна секция чугунной батареи. В результате масса радиаторов, выпускаемых на разных заводах, разная.

На сегодняшний день наиболее известна продукция нескольких промышленных предприятий, выпускающих модификации серии МС-140 и приборы собственной разработки. Среди них: Белорусский завод отопительного оборудования, российские «Декарт» и «Сантехлит» и другие.

Как изготавливаются радиаторы?

С момента появления первого чугунного нагревателя мало что изменилось в технологии производства. Все современные радиаторы изготавливаются из чугунного сплава. Так как форма батареи со временем менялась, в производственный процесс были внесены коррективы: радиатор стал изготавливаться секциями. После литья готовые изделия собираются на заводе. Каждая секция скрепляется с последующей при помощи резьбовых ниппелей. Поэтому если в радиаторе и происходит течь, то чаще всего она возникает либо в месте присоединения прибора к системе отопления, либо в месте резьбового соединения отдельных секций.

Интересно!

На этих страницах вы можете узнать: Сколько весит пианино Сколько весит ванна Сколько весит кирпич Сколько весит “Ока” Сколько весит мяч

Количество секций для радиаторы могут быть разными, в зависимости от производителя. Чугунные изделия производства Чехии выпускаются десятисекционными, радиаторы Луганского литейно-механического завода МЦ140 выпускаются четырех- и семисекционными. Чугунные батареи были очень популярны в СССР. Тонкие стальные радиаторы, хотя и были намного легче, часто не справлялись с обогревом помещения, протекали и заливали соседей. Если в комнате устанавливался чугунный радиатор, то такая комната была самым теплым местом в доме. Поэтому, занявшись ремонтом, советские граждане пытались поменять отопительные приборы на чугунные, вывозя дефицитный продукт. Во многих квартирах, несмотря на большой выбор современных отопительных приборов, чугунных радиаторов, по-прежнему отношение хозяев к ним очень «теплое».

В отличие от своих металлических собратьев, чугунные радиаторы имели еще одно очевидное преимущество: их легко было красить. Каждый владелец жилплощади в многоквартирном доме хоть раз сталкивался с проблемой покраски батарей. Пластинчатые и трубчатые радиаторы требовали ежегодного обновления, а красить их было очень неудобно и долго. С чугунными радиаторами процесс покраски проходил гораздо быстрее, так как в них не было «хитрых» форм и мелких деталей. Отопительные приборы поставлялись с завода загрунтованными, поэтому можно было выбрать любой цвет краски и покрасить поверхность батареи по своему вкусу.

Одному человеку было непросто установить чугунную батарею. Дело было не в сложности связи; чтобы поднять и удержать чугунный радиатор, требовалось не менее двух человек.

Вес секции чугунных радиаторов разных производителей

Чтобы разобраться, сколько весит секция чугунной батареи разных фирм, необходимо ознакомиться с ассортиментом, который они выпускают:

1. Нижний Тагил котельно-радиаторная установка . Этот производитель предоставляет на каждое свое изделие паспорт, в котором указано количество секций. Компания предлагает 4 чугунные модели. При этом точный вес секции составляет: для радиаторов МС-140-М-300 – 5,4 килограмма; МС-140-М2-500 — 6,65 кг, МС-90 и Т-90 М соответственно 5,475 и 4,575 кг.
2. Белорусский «Барельеф» . Выпускает в основном одноканальные секционные радиаторы, выполненные в современном дизайне. Этот производитель выпускает 9модели чугунных батарей, у которых точный вес ребра колеблется от 3,7 килограмма (изделия 2К60П-300) до 6,7 (МС-140М).
3. Русский “Сантехлит” … В настоящее время предприятие закрыто, но его продукция по-прежнему продается в торговой сети. Точный вес края аккумуляторов колеблется от 4,45 килограмма (модели МС-85 и МС-110-300) до 7,1 килограмма (МС-140М).

Плюсы и минусы чугунных радиаторов

Без преувеличения можно сказать, что недостатки ребристых батарей из этого металла компенсируются их достоинствами. Начнем со второго:

1. Чугун хоть и хрупок, но прочен и долговечен. Изделия из него могут легко прослужить до 50 лет.
2. Любой радиатор из чугуна отлично противостоит коррозии, поэтому используется в сетях с некачественным теплоносителем (например, в системах центрального отопления квартир).
3. Широкий выбор внешнего вида. Современные алюминиевые радиаторы явно уступают красивым радиаторам из чугуна в различных стилях – ретро, ​​модерн и так далее.

Теперь о минусах. Учитывая, сколько весит радиаторная секция чугунной батареи (а их масса исчисляется десятками килограммов), можно выделить следующие недостатки:

• инерционность;
• сложность монтажа в плане крепления к стенам;
• Приличная стоимость отопительных приборов.

Для справки. Некоторым производителям удалось значительно снизить вес чугунных радиаторов и тем самым улучшить их технические характеристики, о чем мы поговорим ниже.

Инерция – длительный нагрев и охлаждение отопительных батарей, возникающий из-за массивности чугунных секций и большого объема воды. На прогрев корпуса прибора и теплоносителя требуется время, что затрудняет автоматическое регулирование температуры в помещениях с помощью радиаторных клапанов с термоголовками. Правда, при внезапном отключении котла такая система дольше вырабатывает тепло, чем обогреватели из алюминия или биметалла.

Винтажные смесители для ретро — батареи от Carlo Poletti

Тяжелые радиаторные секции из чугуна сложно крепить к стенам из современных пористых материалов – газобетона и пеноблоков, не говоря уже о каркасных домах и коттеджах из СИП-панелей. подходящие по конструкции кронштейны для крепления чугунных тяжелых радиаторов и кранов.

Сколько весит чугунная батарея на заказ

Теперь стало понятно, каков вес чугунной батареи распространенной среди потребителей серии. А вот характеристики нестандартных устройств отличаются по стоимости и весу.

Например, одна секция трехканального напольного радиатора Guratec Apollo 795 французского производства весит 13,5 кг. Товар представлен в продаже с 7-секционными батареями, общий вес которых составляет 94,5 килограмма. При его транспортировке, разгрузке и установке требуется помощь нескольких рабочих.

Чешский производитель Viadrus выпускает более доступные по цене товары. Вес секции радиатора из чугунного сплава Kalor 500×160 составляет 5,6 килограмма.

Перед реализацией на внутреннем рынке зарубежные отопительные приборы должны пройти обязательную процедуру сертификации на соответствие нормам ГОСТ, но вес секции не учитывается.

Современные радиаторы отопления из чугуна

Для настенного монтажа есть новинки из серого чугуна различных производителей, вес которых значительно меньше традиционных МС 140. Например, чешский радиатор отопления Viadrus STYL 500, показано на рисунке.

Его характеристики следующие: масса 1 секции 3,8 кг, вместимость по воде 0,8 л, всего выходит 4,6 кг. При имеющемся тепловом потоке 140 Вт для нашего помещения площадью 20 м2 потребуется 14 штук, что по массе составит 64,4 кг вместе с водой. Этот показатель на 40% меньше, чем у МС 140, а разделив его на 2 части (по 32 кг каждый аппарат), становится понятно, что на стены из ячеистого бетона можно устанавливать чугунные радиаторы без особых дополнительных придумок. Еще более легкую конструкцию предлагает российский производитель, реализующий свои отопительные приборы под брендом EXEMET, а именно модель MODERN.

Здесь одна секция радиатора весит всего 3,2 кг при теплоотдаче 93 Вт, на помещение 20 м2 необходимо 22 секции общей массой 70,4 кг. Этот показатель тоже неплох, особенно если учесть, что компания выпускает эти батареи с возможностью напольной установки.

Нельзя не сказать несколько слов о таком изделии, как винтажная чугунная батарея, вес которой даже больше советского МС 140 и в некоторых случаях достигает 14 кг. Их внешний вид напоминает старые, установленные в особняках и усадьбах в далеком 19 веке.век.

Показанная на картинке модель EXEMET FIDELIA имеет вес 12 кг при теплоотдаче 156 Вт, что делает общий вес чугунного радиатора для нашего примера просто чудовищным – 154 кг. Но, как видно на изображении, здесь вопрос установки решен иначе: первая и последняя секции имеют ножки для размещения обогревателя на полу.

Сколько весит одна секция чугунной батареи старого образца?

Несмотря на создание огромного количества батарей отопления нового поколения из различных современных материалов, чугунные батареи по-прежнему способны конкурировать с новыми моделями.
Чтобы узнать, сколько весит одна секция чугунной батареи, нужно обратить внимание на производителя радиаторов отопления.

Все новое – это хорошо забытое старое

Расчет нагрузки

Расчет тепловой мощности

Рассчитать нагрузку на несущие конструкции достаточно просто, зная вес одной секции чугунной батареи. Например, посчитаем, сколько будет весить радиатор, состоящий из 7 секций. Вес одной секции без воды 7,5 кг. Умножая эту цифру на количество ячеек, получаем вес пустой батареи – 50 кг. Это означает, что кронштейны и крепежные элементы, используемые для монтажа системы, должны выдерживать такой вес. Это теоретически. На практике все немного сложнее.

После завершения монтажа система заполняется водой, что неизбежно приведет к увеличению веса и нагрузки на крепеж. Увеличение веса может варьироваться в зависимости от объема секции. В среднем вес всей батареи после заполнения системы охлаждающей жидкостью увеличится на 10–30 кг. Кронштейны, выбранные из расчета 50 кг, просто не справятся с повышенной нагрузкой.

К факторам, оказывающим негативное влияние на крепежные элементы системы, относятся также перемещения, вызванные физическими процессами, происходящими при нагреве и охлаждении теплоносителя.

Удельный вес батареи чугунной 1 секция (видео)

Характеристики батареи выражаются не только в количестве киловатт, литров в секциях и т.д., но и в весе. Так ли важен для вас этот параметр — вопрос предпочтений. Но при правильном монтаже, точных расчетах чугунный радиатор прослужит долгие годы без нареканий.

Тепло в ваш дом!

Комментарии (1)

0 Анна 30.11.2017 06:29А.М. Конечно, чтобы поставить чугунную батарею, нужно больше сил и терпения, пока все секции в квартиру занесешь, попотеешь. Но зато дольше держат тепло, даже после выключения. раньше у нас были алюминиевые, быстро выходили из строя.
Цитата

0 Виктор 07.07.2017 07:20 Вес считаю совсем не важным недостатком, ведь не нужно будет их постоянно таскать, а просто закрепить все на месте и пусть висит. У нас в доме до сих пор стоят чугунные батареи, так что греют они просто отлично, к тому же долго сохраняют в себе тепло, а это главное!

Цитата

Обновить список комментариев RSS лента комментариев к этому посту

Сколько весит одна секция чугунной батареи старого образца?

Несмотря на создание огромного количества батарей отопления нового поколения из различных современных материалов, чугунные батареи по-прежнему способны конкурировать с новыми моделями.

Чтобы узнать, сколько весит одна секция чугунной батареи, нужно обратить внимание на производителя радиаторов отопления.

Все новое – это хорошо забытое старое

Основные характеристики классического радиатора

Стандартная чугунная батарея состоит из 4-10 отдельных секций. Его размер зависит от выбора теплового режима в помещении и архитектурных особенностей дома.

Несмотря на сложности, возникающие при установке тяжелого чугунного радиатора отопления, это не считается главной проблемой. Основная задача – провести правильную установку аккумулятора. Для его реализации недостаточно знать только массу продукта, необходимо учитывайте следующие моменты:

• Расстояние между осями. Стандартные модели могут быть 350 или 500 мм. Батареи с большой высотой характеризуются пропорциональными размерами между осями.
• Глубина. Стандартные размеры 92, 99, 110 мм.
• Ширина секции. Размеры находятся в несколько большем диапазоне – 35 – 60 мм.
• Объем секции. Это количество охлаждающей жидкости, необходимое для полного заполнения элемента радиатора. Объем зависит от размера секции. Средние значения колеблются от 1 до 4 литров.

Важной проблемой при установке классической чугунной батареи является то, что она предназначена только для настенного монтажа. При этом большинство современных домов изготавливаются из пористых материалов … таких как газобетон, пенобетон, а также СИП-панелей с пенопластовым наполнением. Эти стены требуют специального крепления сложной конструкции с многоточечной фиксацией, что вряд ли придется вам по душе.

Вес импортных чугунных радиаторов

На сегодняшний день введено в эксплуатацию множество моделей отечественного импортного производства, все они классифицируются по-разному. Многие чугунные батареи современного дизайна являются дизайнерскими, подражанием в стиле ретро. Они могут повторять классические конструкции по функциональности и габаритам, но значительно превосходят их по эстетике, прибавляя в массе за счет художественной пайки или отливки рисунков. Многие изначально имеют ножки для напольного монтажа, например Viadrus Termo (Чехия).

Без воды, вес 1 секции импортного чугунного радиатора (с указанием размеров):

Важный момент: сколько воды в чугунной секции

Только одна секция такой конструкции вместит 5 литров. Речь идет о марке МС-140А. Десять чугунных секций вмещают 50 литров воды. Для сравнения: алюминиевый радиатор, одна из его самых маленьких секций, вмещает совсем немного, всего 0,3 литра воды. А самая большая секция не больше литра.

Многие думают, что чугунные батареи – это что-то из ретро-серии, их больше не производят. Но если вы заметили, что такие радиаторы хорошо служат в больницах, поликлиниках, школах и садах. Они есть везде, а некоторые владельцы, наоборот, склонны менять модели новой модели на обычные чугунные.

Алюминий или чугун?

Долгожитель – чугунный радиатор, имеет как преимущества, так и недостатки по сравнению с современными конкурентами.

1. Чугун обладает высокой коррозионной стойкостью. Основным теплоносителем в системе водяного отопления является вода, которая подается от ТЭЦ по многокилометровым трубам к элеваторным узлам жилых домов и производственных зданий. Многие теплотрассы проложены давно и в них скапливается мусор и ржавчина. Чугунные детали теплотрассы «твердо» переносят эти негативные факторы и служат долгие годы, в отличие от многих современных материалов. Сантехника из чугуна устойчива к гидравлическим ударам.
2. Долгий срок службы. Чугунные радиаторы рассчитаны на срок службы 50 лет при условии их периодической промывки и очистки.
3. Настоящая находка для стилистов и дизайнеров интерьеров. Отлично вписывается в комнаты в стиле ретро.
4. Высокое энергопотребление является скорее недостатком аккумуляторов, чем достоинством. Чугунные батареи имеют длительный период как нагрева, так и остывания поверхности. При расчете общей энергоэффективности чугунные приборы уступают ведущим отопительным приборам современного поколения. И все же их использование при подключении к сетям центрального отопления считается целесообразным.
5. Значительный вес. При расчете количества секций необходимо учитывать общий вес источника тепла. Если крепление чугунного радиатора весом более 50 кг осуществляется в сплошную бетонную или кирпичную стену, то достаточно крепежа с большим сечением.
