Низкие радиаторы отопления для панорамных окон

Содержание

• 1 Когда нужны такие батареи
• 2 Распространённые разновидности низких батарей
• 3 Как правильно выбрать низкую батарею

В городских квартирах отопление с помощью радиаторов с водяным теплоносителем остаётся основным способом обогрева жилья.Среди них есть различные варианты, в том числе и низкие радиаторы отопления.

Когда нужны такие батареи

Не все помещения подходят для того, чтобы в них можно было установить высокие батареи. Высокие батареи подходят только для окон, имеющих стандартные размеры. Если высота окон больше стандартов и высокие батареи имеют размеры, которые не вписываются в пространство между полом и нижним краем таких окон, применяются специальные батареи. Низкие батареи имеют в основном высоту 0,2-0,5 метра.

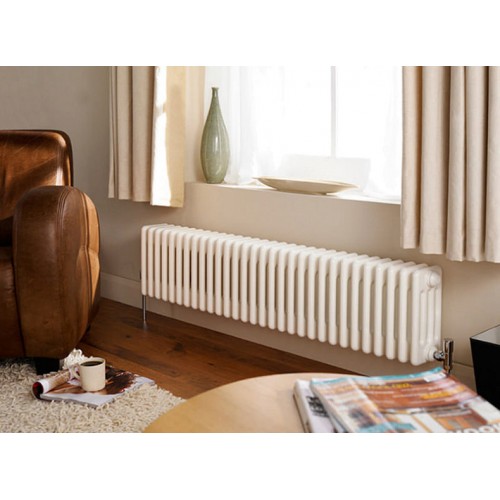

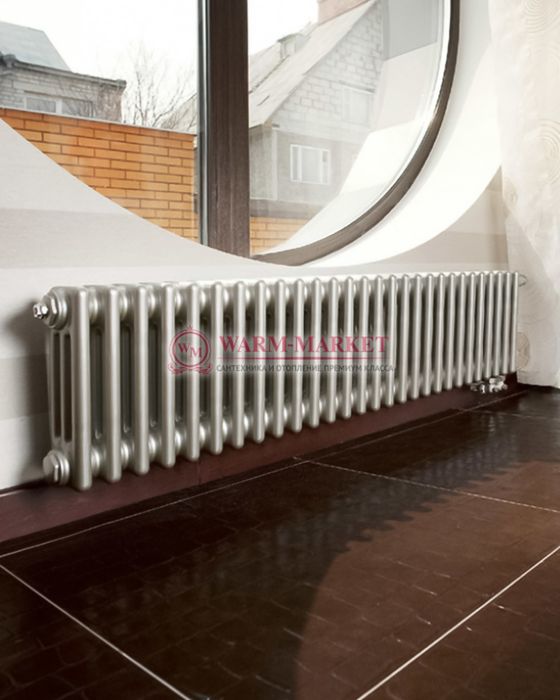

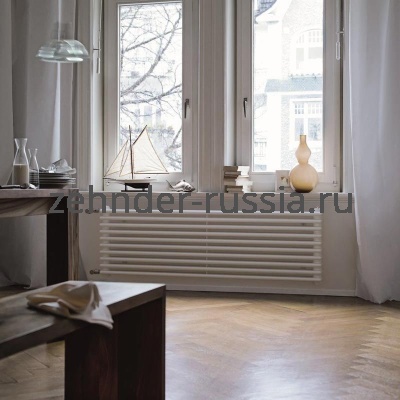

Наиболее часто невысокие батареи располагают около витрин магазинов, в зданиях специальной архитектуры, предназначенных для занятий спортом, выращивания растений, а также для нестандартных жилых помещений с малым расстоянием от пола до подоконника.

Распространённые разновидности низких батарей

Радиаторы различаются по виду корпуса, размерам рёбер.

Минимальные размеры низкого радиатора обычно 0,2 метра в высоту, 0,5 метра в длину и 0,1 м в глубину. Максимальные размеры могут быть 0,5 метра в высоту, 6 метров в длину и 0,23 метра в глубину.

Конструкция низких батарей определяется материалами:

• Чугун.

Батареи представляют собой секции, полученные сполотом литья. Для теплообмена каждая секция содержит определённое конструкцией число рёбер.

Чугун хрупкий, поэтому сила давления воды внутри такого радиатора должна быть менее 9-11 атмосфер. Поскольку поверхность чугуна после литья получается шероховатой и неровной, на ней внутри радиатора со временем осаждается мусор и создаёт слой, ослабляющий передачу тепла воды чугуну радиатора. Чугунный радиатор хорошо держит тепло и не подвержен разрушению от длительного контакта с водой.

• Сталь.

Стальные низкие батареи изготавливаются из отдельных пластин и часто в сочетании с трубами. Низкая батарея на основе трубы в обрамлении пластин, служащих для увеличения конвекции, имеет тепловые потери по причине зазоров, возникающих в месте крепления пластин к трубе.

Если радиатор изготовлен из стальных пластин, которые образуют полости для наполнения их горячей водой, теплоотдача получается больше, чем у радиатора на основе трубы, но уменьшается устойчивость к гидравлическим ударам из-за наличия швов соединения пластин.

Другим недостатком стальных радиаторов является ржавчина, которая появляется внутри при контакте с кислородом воздуха во влажной среде. Стальные радиаторы дорогие по причине трудоемкого изготовления и необходимости применения стали устойчивой к коррозии. По передаче тепла они близки к чугунным радиаторам.

• Алюминий.

Батареи из алюминия могут быть получены либо способом литья, либо экструзией, либо изготовлены из пластин. Их главным преимуществом является вес, который существенно меньше, чем у чугунных и стальных.

По способности противостоять давлению воды алюминиевые радиаторы почти в полтора раза лучше чугунных. Конвекционные свойства алюминия хуже, чем у чугуна и стали.

Алюминий менее прочный, чем чугун и сталь, поэтому гидравлические удары могут быстро привести к появлению протеканий воды через появившиеся в корпусе трещины. По этой причине срок службы таких радиаторов меньше, чем у чугунных и стальных.

• Два разных материала.

Такой радиатор изготовлен из нескольких деталей. В такой батарее вода проходит по трубе из сплава меди или иного материала. Труба способна выдерживать давление воды в несколько десятков атмосфер и при этом не подвергается разрушению от длительного контакта с водой. Срок её службы сравним с чугунной батареей.

Для увеличения площади поверхности соприкосновения с воздухом на трубе располагаются пластины из алюминия или сплава цветных металлов. Такой радиатор может иметь небольшие размеры, но из-за потерь тепла в месте крепления пластин к трубе его эффективность будет меньше, чем у алюминиевых батарей.

Трудоёмкость изготовления и использование цветных металлов делает такую батарею дороже, чем алюминиевую.

Как правильно выбрать низкую батарею

1. Помещения с панорамными окнами лучше отапливать батареями из алюминия или из двух или нескольких различных материалов.
2. В частных домах, которые не подключены к магистрали центрального отопления, а используют собственный котёл, нужно устанавливать стальные или алюминиевые радиаторы.
3. Радиатор должен создавать эффективную тепловую завесу при его размещении в оконном проёме. Для этого его длина должна быть больше ширины окна.

Низкие радиаторы отопления в категории “Материалы для ремонта”

Радиатор отопления биметаллический BOHEMIA B96/300 Чехия Секционные батареи для квартиры

На складе

Доставка по Украине

421.58 грн/секция

Купить

Магазин сантехники и отопления Radiatori2000.net

Биметаллический радиатор отопления BOHEMIA B96 500*96Чехия Секционные батареи

На складе

Доставка по Украине

429.66 грн/секция

Купить

Магазин сантехники и отопления Radiatori2000.net

Алюминиевые радиаторы отопления Global VIP 500/100 (Италия)

Доставка по Украине

538 грн

Купить

Интернет-магазин LaKrasa

Биметаллический радиатор секционный для отопления Britolli 200/100 Италия Батареи биметалл

Доставка по Украине

433 грн/секция

Купить

Магазин сантехники и отопления Radiatori2000.net

Медно-алюминиевый радиатор отопления Термия РБ 20/40

Доставка из г. Винница

1 632 грн

Купить

ClimatOk

Медно-алюминиевый радиатор отопления Термия РБ 20/60

Доставка из г. Винница

1 836 грн

Купить

ClimatOk

Медно-алюминиевый радиатор отопления Термия РБ 20/80

Доставка из г. Винница

2 124 грн

Купить

ClimatOk

Медно-алюминиевый радиатор отопления Термия РБ 20/100

Доставка из г. Винница

2 484 грн

Купить

ClimatOk

Медно-алюминиевый радиатор отопления Термия РБ 20/120

Доставка из г. Винница

2 916 грн

Купить

ClimatOk

Стальной радиатор Rens 22 500 х 700 мм (1351Вт)

Доставка по Украине

2 470 грн

Купить

Магазин-склад “Будівельник”

Стальной радиатор Rens/Optima 22 500 х 1100 мм (2123Вт)

Доставка по Украине

3 390 грн

Купить

Магазин-склад “Будівельник”

Стальной радиатор Rens/Optima 22 500 х 1300 мм (2509Вт)

Доставка по Украине

3 840 грн

Купить

Магазин-склад “Будівельник”

Стальной радиатор Rens/Optima 22 500 х 400мм (772Вт)

Доставка по Украине

1 900 грн

Купить

Магазин-склад “Будівельник”

Стальной радиатор Rens/Optima 22 500 х 900 мм (1737Вт)

Доставка по Украине

2 880 грн

Купить

Магазин-склад “Будівельник”

Дизайнерский радиатор Praktikum 2, H-500 mm, L-805 mm Betatherm

На складе

Доставка по Украине

15 930 — 17 700 грн

от 3 продавцов

17 700 грн

15 930 грн

Купить

Интернет-магазин “Валет”

Смотрите также

Дизайнерские горизонтальные радиаторы Betatherm Quantum 2 H-500 L-1205 (белый/черный)

На складе

Доставка по Украине

22 850 грн

20 565 грн

Купить

Интернет-магазин “Валет”

Дизайнерские трубчатые радиаторы Betatherm Quantum 2 H-500 L-845 (белый/черный)

На складе

Доставка по Украине

17 420 грн

15 678 грн

Купить

Интернет-магазин “Валет”

Дизайнерский радиатор Praktikum 2, H-500 mm, L-805 mm Betatherm

На складе

Доставка по Украине

17 700 грн

15 930 грн

Купить

Интернет-магазин “Валет”

Радиатор стальной TERMIX 22 тип 500×400 мм (боковое подключение) Польша

Доставка по Украине

1 575 грн

Купить

“Constructor Tepla” Конструктор Тепла

Радиатор стальной TERMIX 22 тип 500×600 мм (боковое подключение) Польша

Доставка по Украине

2 100 грн

Купить

“Constructor Tepla” Конструктор Тепла

Радиатор стальной TERMIX 22 тип 500×800 мм (боковое подключение) Польша

Доставка по Украине

2 625 грн

Купить

“Constructor Tepla” Конструктор Тепла

Радиатор стальной TERMIX 22 тип 500×1000 мм (боковое подключение) Польша

Доставка по Украине

3 098 грн

Купить

“Constructor Tepla” Конструктор Тепла

Радиатор стальной TERMIX 22 тип 500×1200 мм (боковое подключение) Польша

Доставка по Украине

3 622 грн

Купить

“Constructor Tepla” Конструктор Тепла

Стальной радиатор Keller 22к 500*1200 боковое подключение

Доставка по Украине

4 080. 50 грн

Купить

Магазин сантехники и отопления Radiatori2000.net

Стальной радиатор Keller 22к 500*1400 боковое подключение

Доставка по Украине

4 697.62 грн

Купить

Магазин сантехники и отопления Radiatori2000.net

Дизайнерские горизонтальные радиаторы Betatherm Quantum 2 H-500 L-1205 (белый/черный)

Доставка по Украине

22 852 грн

Купить

Теплоснаб

Дизайнерский радиатор Praktikum 2, H-500 mm, L-805 mm Betatherm

Доставка по Украине

15 930 — 17 700 грн

от 3 продавцов

17 700 грн

Купить

Теплоснаб

Дизайнерские горизонтальные радиаторы Betatherm Quantum 2 H-500 L-1205

Доставка из г. Киев

22 852 грн

20 566.80 грн

Купить

Heat Style

Дизайнерские трубчатые радиаторы Betatherm Quantum 2 H-500 L-845

Доставка из г. Киев

по 15 678 грн

от 2 продавцов

17 420 грн

15 678 грн

Купить

Heat Style

Преимущества низкотемпературных систем отопления

Низкотемпературные системы отопления являются основным направлением всех бытовых систем отопления.

Это то, что требуется, если мы хотим установить больше тепловых насосов, но также имеет огромные преимущества по сравнению с установками газовых котлов и прокладывает путь к другим более чистым источникам.

Что мы подразумеваем под «системой низкотемпературного отопления»?

Ну, мы не имеем в виду, что в доме холодно, мы просто имеем в виду, что комфортная температура в доме достигается при наличии относительно прохладной системы отопления.

Таким образом, вместо радиаторов на 70°C ваши радиаторы могут работать при температуре от 25°C до 50°C, но при этом обеспечивать комфорт и даже улучшать его. Низкотемпературные системы отопления , как правило, не превышают 35-55°C для обогрева помещений. В настоящее время это абсолютно достижимо для большинства систем отопления в Великобритании, однако в этой статье мы имеем в виду преимущества работы любой системы при температуре ниже, чем она работает в настоящее время.

Важно отметить, что в идеале они также должны иметь низкую температуру в пределах вашего источника тепла. Эти два не обязательно идут рука об руку.

Есть 3 способа получить низкотемпературную систему отопления . Увеличенные размеры излучателя (радиатора), усиленная изоляция и низкотемпературный контроль. Все они будут работать по отдельности, но лучший способ максимально снизить температуру и извлечь выгоду из всех перечисленных ниже атрибутов — реализовать их вместе.

Однако наиболее важной и простой частью является правильная настройка и использование регулирующих элементов управления, таких как погодная компенсация или компенсация нагрузки. Это даст вам максимальную отдачу от следующих преимуществ.

Замедление скорости коррозии

После того, как ваша система запущена и работает, ваша основная битва начинается с коррозии. В основном это происходит из-за радиаторов, которые откладывают грязь в воду системы. Это создает такие проблемы, как повреждение насоса и клапанов, образование накипи в главном теплообменнике в случае газовых котлов, проблемы с балансировкой и снижение эффективности эмиттера.

Коррозия – это химическая реакция. Как и в любой химической реакции, чем горячее химическое вещество, тем быстрее реакция. Это связано с тем, что при нагревании любая молекула возбуждается и вибрирует с более высокой частотой. Это увеличивает его «скорость столкновения» с другими химическими веществами, с которыми он может реагировать, и, в свою очередь, увеличивает скорость химической реакции.

Фактически, существует эмпирическое правило, согласно которому скорость коррозии металла удваивается при повышении температуры на каждые 10 °C. Так, например, если скорость коррозии составляет 10 МПа (милов в год) при 50°C, ожидайте, что она составит 20 МПа при 60°C.

Основной переменной здесь является уровень кислорода. Кислород является активным ингредиентом коррозии, отсюда и термин «окисление». Это становится очевидным, когда мы сравниваем открытые вентиляционные системы с герметичными системами.

В системе с открытой вентиляцией вода быстро снижает содержание «растворенного кислорода» по мере того, как система нагревается выше 80°C. Тот факт, что он открыт для атмосферы, означает, что этот кислород может покинуть систему, и поэтому после этой температуры скорость коррозии начинает быстро падать.

В герметичной системе, однако, тот факт, что она находится под небольшим давлением, увеличивает температуру насыщения кислородом, поэтому кислород остается в воде. Тот факт, что система герметична, также не дает кислороду деваться, поэтому скорость коррозии неуклонно возрастает.

Большинство современных систем будут работать при максимальной температуре подачи 80°C и обратки 60°C, что даже не приведет к уменьшению коррозии. На самом деле, скорость коррозии в открытой вентиляционной системе не снизится до тех пор, пока температура потока не поднимется почти до 90oc и никогда для герметичной системы.

Коррозию никогда нельзя остановить, ее можно только замедлить , и минимизация температуры потока делает именно это.

Меньше теплового удара для системы

Все материалы подвержены термическому напряжению, но некоторые больше, чем другие. В котлах и отопительном оборудовании выбираются компоненты, выдерживающие высокие температуры, но проблема заключается в обратном охлаждении и повторном нагреве.

Этот повторяющийся нагрев и охлаждение могут привести к трещинам в материалах. Особенно там, где контактируют два материала с разными тепловыми характеристиками из-за разной скорости их расширения. Это одна из причин, по которой некоторым инженерам нравится видеть в котлах только латунь и медь, а также отрицание возможности создания композита, способного выдерживать температуру в той же степени.

Этот нагрев и охлаждение также могут вызвать высыхание смазанных маслом механических компонентов и износ резиновых уплотнений в соединениях и клапанах. Вы можете заметить аналогичные эффекты в других материалах, которые остаются снаружи, особенно в резине.

Разумеется, выбираются материалы, менее подверженные этому. Но если вы работаете при более стабильных более низких температурах, это даст еще больше долговечности до того, как потребуется ремонт, что является повышением эффективности в реальном выражении.

Лучше расширительный бак

Расширительный бак компенсирует тепловое расширение воды при ее нагревании. Они имеют внутреннюю резиновую мембрану и наполнены воздухом, который со временем истощается.

При работе охладителя системы будет меньше проникновения воды из системы в сосуд, и поэтому сосуд будет меньше изгибаться. Это будет означать, что мембрана прослужит дольше до разрыва, а также будет медленнее разряжаться. Сохранение резины при более стабильной и более низкой температуре также полезно для здоровья из-за термического напряжения, упомянутого выше.

Снижает кавитацию и защищает системный насос

Кавитация – это процесс, при котором ваш насос для отопления эффективно кипятит воду на входе из-за низкого давления. Это приводит к напрасной трате энергии, запуску насоса и выходу из строя насоса, что приводит к отказу насоса , а также к шуму.

Снижая температуру отопительной воды, вы уменьшаете этот процесс кипения. Эта кавитация также происходит на фитингах внутри системы. Кроме того, когда вы снижаете мощность котла, при условии, что у вас есть внутренний насос котла, ваш насос замедляется, еще больше уменьшая кавитацию. Скоро будет статья о кавитации…

Чистее и безопаснее Воздух в доме

Несмотря на то, что они называются «радиаторами», большая часть тепла от радиатора на самом деле передается конвекцией, а не излучением. На самом деле заявлено, что 80% тепла от радиатора передается конвекцией. На самом деле соотношение лучистого и конвекционного тепла зависит от температуры радиатора. Эта конвекция втягивает воздух через радиатор и распространяет тепло по комнате, создавая конвекционный поток.

Когда воздух втягивается вверх по поверхности радиатора и через конвекционные ребра радиатора (вы знаете, ту область, которая полна пыли и паутины, которую редко когда-либо убирают), он может выбрасывать в воздух огромное количество аллергенов.

Эти аллергены в основном состоят из омертвевшей кожи, экскрементов пылевых клещей, мертвых пылевых клещей, плесени, шерсти/кожи/клещей и т. д., если присутствуют домашние животные.

Хуже всего экскременты пылевых клещей, хотя около 10 % населения имеют значительную аллергию на них, что вызывает одну из самых серьезных аллергий и, в частности, детскую астму.

Высокотемпературный нагрев также имеет тенденцию высушивать воздух, что может усугубить проблемы у людей с экземой или проблемами с дыханием.

Даже незначительное понижение температуры излучателя значительно меняет способ передачи тепла от конвекции к более лучистому теплу, которое оседает в воздухе. Важный, особенно если домохозяйство имеет уязвимое или чувствительное к аллергенам место жительства.

Меньшие потери тепла через трубы в неотапливаемых помещениях

Теплопередача создается за счет DT (перепада температур). Чем шире этот ДТ, тем эффективнее будет передаваться тепло. Трубопроводы, которые проходят под подвесными полами и чердаками, особенно если они горячие, будут отводить тепло в области, которые не обязательно в нем нуждаются.

Хотя это и не так эффективно, как изоляция трубопроводов, их эксплуатация при более низкой температуре приводит к снижению тепловыделения. Более того, если прибор работает в режиме пониженной модуляции, это также часто приводит к относительному замедлению скорости насоса. Это снижает скорость потока и еще больше снижает теплопередачу из-за более «ламинарного потока». Еще один очень небольшой выигрыш, но все они складываются.

Меньший шум/скрип в системе

Проблема не в высоких температурах, а в отсутствии футеровки труб и должной осторожности при монтаже. Но если у вас шумная и скрипучая система, вполне вероятно, что скрип возникает из-за расширения и сжатия длинных участков труб и фиксаторов радиатора.

В двухпозиционных высокотемпературных системах эти длинные участки труб будут постоянно расширяться и сжиматься, что приводит к трению половиц и балок. Более стабильная работа системы и охлаждение сведут к минимуму это движение.

Точно так же радиаторы щелкают при расширении. Они скользят по зажимам, которые их удерживают, вызывая «тикающий шум», опять же, здесь помогает системный кулер.

Комфорт при более низкой комнатной температуре

Есть много причин, по которым низкотемпературные системы более удобны, и вам будет трудно найти кого-то, кто живет с ними и не согласен. Для этого есть 4 основные причины, наиболее важной из которых является увеличение лучистого тепла.

Лучистое тепло

Лучистое тепло — странная штука. Ему не нужна среда для путешествия. На самом деле это то, как солнце нагревает землю через космический вакуум.

По сути, это световая волна (инфракрасная). Он движется по прямым линиям, и как только они ударяются о поверхность, они заставляют поверхность вибрировать с той же частотой, что и источник.

Лучистое отопление в помещении нагревает стены и мебель, которые, в свою очередь, излучаются обратно в комнату.

Если вы входите в комнату с низкой температурой воздуха, вы также можете излучать обратно в эту комнату, вызывая у вас холод. Однако при более лучистом нагреве стены и излучатели будут излучать обратно к вашему телу и одежде, заставляя вас чувствовать себя теплее, чем если бы у вас просто не было или мало лучистого тепла.

Конечно, они немного выравнивают воздух, но это заметно и приводит к менее сухому воздуху.

Повышенный комфорт за счет снижения теплового градиента в помещении и стабильной мощности излучателя.

Другим заметным эффектом более низкой температуры нагрева в помещении является уменьшение теплового градиента. Когда помещение обогревается более холодным излучателем, используется большее количество лучистого тепла, которое, как уже упоминалось, распространяется прямолинейно.

Инфракрасный свет встречается с поверхностями в комнате и нагревает их, после чего эта поверхность излучается обратно в комнату. В результате помещение прогревается более равномерно.

Радиатор с большей конвекцией нагревает воздух до температуры выше комфортной. По мере охлаждения воздух будет опускаться на другую сторону комнаты, такие предметы, как диваны и кровати, могут нарушить этот поток.

Природа высокой температуры, включение/выключение нагрева заключается в том, что радиатор также пульсирует. Комната будет превышать выбранную комнатную температуру, а затем будет ниже, прежде чем обогрев снова включится.

Система с более низкой температурой может свести к минимуму этот эффект «занижения и превышения» и даже просто согласовать подачу тепла от системы с требуемым теплом. иметь хорошую удобную устойчивую комнату.

Все это означает, что комфорт можно получить при более низких температурах, а снижение температуры приводит непосредственно к экономии счетов за топливо.

Безопаснее

Высокотемпературные радиаторы и открытые трубопроводы явно представляют угрозу безопасности для уязвимых лиц и даже в меньшей степени, если произойдут какие-либо инциденты.

Накипь

Накипь в газовых котлах возникает, когда железо из радиаторов или накипь из магистрали холодной воды вступают в контакт с горячей поверхностью котла. Они могут затвердевать и образовывать прочный изолирующий слой, который очень трудно удалить.

Говорят, что 1 мм накипи снижает эффективность на 5%. Более тревожным аспектом является то, что большинство людей вряд ли даже узнают об этом падении эффективности, пока не столкнутся с проблемами, которые могут возникнуть гораздо позже.

Более эффективное сгорание / Теплопередача и более чистые выбросы (газовые, жидкотопливные и газовые котлы)

Теплопередача является произведением дельта Т (разность температур). Чем шире разница температур между двумя веществами, тем эффективнее теплопередача и менее эффективен любой изолирующий слой между ними. Это называется «коэффициентом теплопередачи».

Котлы горят между 900 ° ° C и 1200 ° ° C, и чем ниже мы можем получить температуру воды в системе ниже этого значения, тем выше коэффициент теплопередачи нашего теплообменника.

Существует много информации о коэффициентах теплопередачи, но она немного выходит за рамки того, что мы здесь рассматриваем.

Кроме того, при использовании модулирующего управления для достижения низких температур котел проводит больше времени в модулированном состоянии. Это эффективно увеличивает размеры камеры горелки и теплообменника.

Это дает больше места для эффективного перемешивания и получения более чистого горения. Это проявляется в более низких показаниях нежелательного угарного газа, когда инженеры-теплотехники измеряют показания горения при нижнем пламени. (Также может быть связано с повышенным избытком воздуха)

Это также дает более холодную камеру сгорания и, в свою очередь, меньше вредных выбросов NOx, нежелательного побочного продукта, создаваемого чрезмерно горячим сгоранием. Это модулированное состояние также имеет преимущества, заключающиеся в меньшем количестве остановок/запусков котла, а также целый ряд других преимуществ. Подробнее о преимуществах модуляции котла можно прочитать здесь.

Это также дает большую площадь поверхности теплообменника по сравнению с подводимым теплом для поглощения тепла. Это гарантирует, что как можно больше тепла от сгорания будет извлечено до того, как газ будет выброшен наружу. Это снижает потери дымовых газов.

Снижение потерь дымовых газов/потерь дымовых газов (все котлы)

На каждый градус дымовых газов выше желаемой комнатной температуры мы теряем потенциальную энергию , которую можно было бы использовать в нашей собственности. Чтобы добиться фактического выравнивания этих температур, потребуются совершенно непрактичные размеры радиатора и теплообменника.

Однако, как упоминалось выше, мы можем получить именно это, понизив мощность котла. Давая больше времени дымовым газам контактировать с теплообменником и отдавать свое тепло.

Современные строительные нормы для изоляции означают, что конструкция радиатора 40 30 (очень низкотемпературная система) не является полностью невозможной. Если этого удастся достичь, в межсезонье мы теоретически сможем сократить потери дымовых газов до 1%.

Имейте в виду, что это не учитывает неэффективность циклов котла или неэффективность сгорания, которые рассматриваются в других статьях. Этот график также представлен в нетто-значениях (в Европе), а не в брутто-значениях, которые мы обычно используем в Великобритании.

КПД котла обычно рассчитывается на основе состава топлива, условий сжигания и «потерь дымовой трубы». Потери в дымовых трубах представляют собой тепло, выходящее из котла через дымоход. Существует два типа потерь дымовых газов: «сухие потери дымовых газов» и «потери дымовых газов из-за влаги».

При измерении сухих дымовых газов вы измеряете потери «явного тепла». Это вся тепловая энергия, выходящая из дымохода выше температуры окружающей среды или температуры обратной воды. Сюда не входят потери энергии из-за влаги в дымовых газах.

«Потери дымовых газов из-за влаги» относятся к «скрытой» теплоте дымовых газов, которая теряется при образовании пара/водяного пара (испарение) в процессе горения.

Эти потери дымовых газов из-за влаги могут быть повторно уловлены путем повторной конденсации водяного пара обратно в жидкость. Для этого мы используем конденсационные котлы.

При наличии конденсационного котла более низкая температура теплообменника означает, что в котле будет больше конденсации. Вода, возможно, является неожиданным побочным продуктом сгорания. Но если мы посмотрим на химическое уравнение горения, оно обретет смысл.

Ch5 + 2O2 –> 2h3O + CO2 + Heat

В старых неконденсационных котлах эта вода выходила из котла через дымоход в виде водяного пара. На создание водяного пара (он же парообразование) уходит до 11 % ценной энергии. Повторная конденсация этого пара в старых котлах может привести к ржавчине и разрушению внутренних частей котла.

С 2005 года современные «конденсационные котлы» стали обязательными в Великобритании.

Эти котлы могут охлаждать дымовые газы до температуры ниже 57 ° с, и при этом водяной пар переконденсируется обратно в жидкую воду.

Это изменение состояния с водяного пара на жидкую воду повторно выделяет тепло. Чем ниже мы можем получить эти температуры дымовых газов, тем больше скрытого тепла мы повторно поглощаем.

Каждый литр собранной конденсированной воды утилизирует дополнительно 0,65 кВт энергии, которая в противном случае попала бы в атмосферу. Более глубокое объяснение доступно в нашей статье о теории конденсации.

Это хорошо видно на графике ниже, показывающем более низкие температуры обратного потока, связанные с более высокой эффективностью.

Этот конденсат не только повышает эффективность, но и очищает теплообменник, обеспечивая чистые пути дымовых газов и максимальную теплопередачу.

Следует отметить, что этот график относится только к природному газу. максимальная эффективность конденсации для масла, например, составляет 6%. Другие источники также имеют более низкие температуры конденсации, что затрудняет восстановление потерянной энергии.

Улучшенный КПД для тепловых насосов

Хотя здесь меньше переменных и сложностей, гораздо более эффективна работа тепловых насосов при как можно более низкой температуре.

Тепловой насос, работающий от радиаторов при температуре 55 °C, может потреблять на 40 % больше электроэнергии, чем система при температуре 40 °C. И все мы знаем, сколько стоит электричество.

Это связано с соотношением температуры и давления, на которое полагаются тепловые насосы. То есть чем выше давление газообразного хладагента, тем выше температура этого газообразного хладагента.

Меньшие эмиттеры и радиаторы или запрос на более высокую температуру для потребности в горячей воде будут означать, что компрессору придется работать с большей нагрузкой, чтобы увеличить температуру газа в холодильнике. Даже небольшое увеличение давления приводит к непропорционально большему использованию мощности из-за правила квадратов, которое мы упоминали в других статьях.

Не забудьте подписаться на нашу рассылку , чтобы получать наши последние статьи!

Следующая лучшая вещь? Mesh Energy объясняет

Радиаторы с низкой температурой подачи: следующая лучшая вещь? Mesh Energy объясняет

Даг Джонсон • 21 октября 2020 г.

Мой пост на прошлой неделе развеял множество распространенных мифов о системах подогрева пола. На этой неделе я решил рассмотреть следующий лучший вариант для зданий, которые просто не могут установить такую ​​систему, но хотят иметь низкие эксплуатационные расходы.

Итак, на этой неделе мы рассмотрим радиаторы с низкой температурой подачи. Давайте погрузимся!

Что делать, если пол с подогревом не подходит для вашего проекта?

 Если пол с подогревом не подходит для вашего проекта, рассмотрите альтернативы. Это особенно верно в случае модернизации, когда нет финансового смысла рвать пол и вынимать всю существующую сантехнику радиатора.

В самом деле, что делать, если конструкция пола в вашем существующем доме просто не может выдержать дополнительный вес теплых полов? Это обычная проблема для тех, кто устанавливает наземные или воздушные тепловые насосы в собственность.

Для систем с тепловым насосом требуются тепловые излучатели с более низкой температурой. Предполагая, что на изоляцию здания было потрачено много тяжелой работы, последнее, что вы хотите сделать, — это поставить под угрозу общую эффективность установки, установив стандартные радиаторы, которым требуется повышенная температура подачи, чтобы в помещении было тепло зимой.

У вас есть два решения:

1. Используйте стандартный готовый стальной радиатор и значительно увеличьте размер радиатора.
2. Инвестируйте в высокоэффективную специализированную компактную радиаторную систему с низкой температурой подачи.


Стандартный размер радиатора

Любой сантехник или теплотехник, знающий свое дело, быстро скажет вам, что для снижения температуры вашей системы отопления, скорее всего, потребуется установка радиаторов большего размера.

На самом деле, радиаторы, предназначенные для стандартной жидкотопливной или газовой системы отопления, работающей при 70 градусах Цельсия, должны быть увеличены более чем в два раза, чтобы обогревать помещение при более низких температурах, создаваемых тепловым насосом (около 45 градусов Цельсия). Совершенно очевидно, что не все готовы к таким изменениям.

Итак, какая альтернатива?

Радиаторы с низкой температурой подачи

На рынке есть несколько основных радиаторов, отвечающих всем требованиям и позволяющих нагревать комнату с помощью температуры потока под полом, сохраняя при этом тот же размер «отпечатка на стене», что и традиционный радиатор.

В конструкциях радиаторов с низким расходом используются преимущества компактных, но высокоэффективных труб с несколькими трубами малого диаметра и легких алюминиевых ребер для увеличения площади излучения тепла, а также возможность использования конвекционных вентиляторов для повышения производительности.

Jaga Strada (DBE)

Jaga производит линейку радиаторов Strada с порошковым покрытием для низких температур подачи. Базовый радиатор крепится к стене, имеет простую конструкцию и очень прост в установке.

Для повышения производительности можно приобрести дополнительный блок «DBE», представляющий собой небольшую кассетную систему вентиляторов для ПК, которая устанавливается в верхней части теплообменника и помогает втягивать воздух через теплообменник. Они работают по принципу «включай и работай» и, опять же, просты в установке, а также предлагают базовые функции наддува и термостатического контроля, оставаясь при этом бесшумными.

Каждый радиатор изготавливается на заказ, и его доставка занимает около 6 недель с момента размещения заказа, поэтому их можно считать несколько дороговатыми. Тем не менее, они имеют высокое качество и представлены в огромном количестве цветовых решений!

Dimplex SmartRad

Предложение Dimplex также отличается элегантным дизайном, но заметно отличается от продукта Jaga тем, что имеет встроенный осевой вентилятор. В результате устройство не может работать как бесшумный пассивный излучатель.

Продукт выпускается в нескольких стандартных размерах и может быть приобретен с матово-белой отделкой или с немного более современной плоской стеклянной передней панелью. Продукт поставляется с базовым термостатическим управлением, однако можно приобрести дополнительный модуль 7-дневного таймера, чтобы улучшить работу и максимизировать экономию средств.

Кроме того, оба радиатора имеют чрезвычайно низкое содержание воды, благодаря чему время нагрева значительно сокращается по сравнению с традиционными, что снижает количество энергии, необходимой тепловому насосу или котлу для нагрева радиатора до нужной температуры.

Оба являются чрезвычайно жизнеспособной альтернативой увеличенным радиаторам из штампованной стали и успешно заполняют растущую нишу на рынке модернизации, поскольку старые неэффективные радиаторы уступают место их сверхэффективным заменам 21-го века.

Мы надеемся, что эта статья помогла пролить свет на радиаторы с низкой температурой подачи как жизнеспособную альтернативу системам напольного отопления. Как всегда, мы желаем вам удачи с вашим новым проектом или ремонтом дома с низким энергопотреблением!

Если у вас все еще есть какие-либо вопросы о радиаторах с низкой температурой подачи, пожалуйста, не стесняйтесь свяжитесь с командой Mesh сегодня.

Новое сообщение > < Предыдущая запись

ПОДЕЛИТЕСЬ ЭТОЙ ЗАПИСЬЮ В СЕТИ

Сократите счета за электроэнергию для вашего малого и среднего бизнеса с помощью этих 5 советов

Дуг Джонсон • 14 ноября 2022 г.

На этой неделе я имел удовольствие выступать в Guildford Sustainable Business Network на тему «Как сократить счета за электроэнергию для вашего малого и среднего бизнеса»

Неотъемлемая связь между сборными конструкциями, архитектурой и устойчивым развитием

Пабло Хименес-Морено • 29 сентября 2022 г.

Сборные конструкции ассоциируются у нас с компактными стальными жилыми отсеками. От «префабов» до переработки контейнеров для строительства общежитий доступных путешествий. Однако сборка выходит за рамки очевидной модульной конструкции. Он встроен в то, как мы строим наши здания и дома, от винта до солнечной панели. В настоящее время более половины элементов, которые мы используем в строительстве, производятся за пределами площадки, и этот показатель имеет тенденцию к еще большему росту. Следовательно, сборные конструкции в равной степени связаны с устойчивостью, на самом деле связь между ними сильнее, чем с архитектурой. Отличным примером является то, как мы производим изоляционный материал.

Если мы хотим достичь значений коэффициента теплопередачи, необходимых для любого новостроя, нам необходимо закупать изоляционные материалы у промышленно развитых производителей. Это относится как к органическим, так и к переработанным материалам. Основным преимуществом сборных конструкций, помимо экономии за счет масштаба, является уверенность в производительности. Нам нужно знать, насколько «зеленые» вещи на самом деле. (Отель Stow-Away от Doone Silver Kerr — на фото)

Смыло: что делать с водой

Ричард Боуман • 28 Jul, 2022

Около четверти населения мира проживает в странах с дефицитом воды, еще четверть использует загрязненный источник питьевой воды, а спрос только растет; сейчас настало время действовать в связи с нехваткой воды.

«Преодоление» страха высоты и сбор средств для инвалидов

Дуг Джонсон • 14 июля 2022 г.

Повышение планки. Восхождение к новым высотам. Восхождение на вершину. Так много идиом в работе и жизни сосредоточены на том, чтобы стать больше, выше или выше. Это работает и по-другому: быть приземленным или заземленным. Мы немного и то, и другое — у нас высокие амбиции, но мы также скромны. В конце концов, все, что поднимается, должно опускаться. Что может быть лучше, чтобы продемонстрировать это, столкнувшись с нашим коллективным страхом высоты и спустившись со знаменитой Портсмутской башни Спинакер.

Когда можно не заботиться о выбросах углерода?

Джен Уоллес • 06 Jul, 2022

Вероятно, лучше всего начать с этого вопроса, пояснить некоторые термины, которые мы используем:

7 советов по Revit MEP, которые хотелось бы узнать раньше

Льюис Коди • 28 апреля 2022 г.

7 вещей, которые я хотел бы знать раньше…. Вот несколько полезных советов, которые помогут повысить эффективность использования Revit MEP.

Mesh Energy: путешествие нашей корпорации B – часть 2

Дуг Джонсон • 16 марта 2022 г.

В нашем первом блоге на тему B Corporation мы рассказали, что такое сертификация, почему мы ее выбрали и что входило в процесс аккредитации. Во второй части мы рассмотрим различные разделы, то, как мы набрали очки, и что мы можем сделать для улучшения.

Mesh Energy: путешествие нашей корпорации B — часть 1

Дуг Джонсон • 11 февраля 2022 г.

Mesh Energy получила статус сертифицированной корпорации B в 2021 году. Прочтите это первое из серии сообщений нашего основателя Дуга Джонсона, чтобы узнать об этом процессе и о том, что он значит для нас.

Потение: головная боль от перегрева

Дуг Джонсон • 23 июня 2021 г.

Перегрев зданий — серьезная проблема, которая будет только усугубляться. Прочитайте этот пост, чтобы узнать о трех основных причинах перегрева и о том, что вы можете сделать, чтобы их уменьшить.

Солнечная тепловая энергия: разрушение мифов с помощью Mesh Energy

Дуг Джонсон • 19 июня 2021 г.

Солнечные тепловые технологии. Мы снова развенчиваем мифы! В этом посте мы разрушаем 6 самых больших мифов о солнечной энергии, чтобы помочь вам в принятии решений и процессах покупки.
