Как рассчитать отопление цеха? Как рассчитать расход тепла на отопление склада?Білюкс — переворот в опаленні

Пример расчет расхода тепла на отопление цеха (склада) и энергосбережение смотри, здесь.

Лучистая  тепловая  нагрузка —  это количество инфракрасной энергии, необходимое для отопления данной области; это выражается в кВт на квадратный метр (кВт / м 2).

Расчет тепла на отопление

Наш онлайн калькулятор лучистого отопления произведет расчет необходимой лучистой тепловой нагрузки для помещения с учетом его размеров и строительных материалов.  Итоговый отчет содержит сравнение энергозатрат и тепловую нагрузку для лучистых обогревателей и тепловых пушек.

Для ручного расчета расхода тепла на отопление на здание, необходимо определить его площадь (в квадратных метрах) и умножить на коэффициенты, приведенные в таблице ниже:

Коэффициент лучистой энергии длинноволновых обогревателей Билюкс

Тип здания	Коэффициент усиления
Небольшое здание с хорошей изоляцией или подвесной потолок	0. 08
Большая комната или зона с хорошей изоляцией, до 3 метров высота потолков	0.1
Плохо изолированная зона с высоким потолком и бетонный пол	0.15
Неизолированные здание, где требуется разумный уровень комфорта	0.2
Основное отопления в большом здании или конференц-зале	0.25
Зоны нагрева для области практически без отопления	0.45



Как рассчитать отопление

Шаг первый

Вычислить площадь для отопления в квадратных метрах.

Площадь (м2) = Длина (м) х Ширина (м)

Шаг второй

Из приведенной выше таблицы, выберите фактор, который наиболее близко соответствует тип здания.

Тепловая нагрузка (кВт) = площадь (м2) X Коэффициет усиления

Шаг третий

Выберите  Инфракрасные обогреватели , которые соответствуют или незначительно превышают необходимую тепловую нагрузку.

Практические соображения

Для равномерного распределения тепла лучше использовать несколько меньшей мощности. Инфракрасные обогреватели установлены на противоположных стенах лучше, чем один — но большой мощности. См. схемы оптимального распределения лучистой энергии установка инфракрасных обогревателей (стр. 60).

Пример расчета системы отопления

Небольшой промышленный цех  должен быть отоплен с использованием инфракрасных  обогревателей  Билюкс.  Здание состоит из двух областей. Основная область (А,В), в которой большие ворота, которые часто остаются открытыми, и меньшая область офисных площадей (С).

Как рассчитать отопление

Для целей оптимального расчета лучистой тепловой нагрузки Основная площадь цеха была разделена кирпичной перегородкой на две части, помеченные буквой (А) и (В) на чертеже. Это сделано, чтобы не расходовать энергию на дополнительный обогрев, чтобы противодействовать сквознякам.

Клиент хочет знать эксплуатационные расходы Инфракрасных обогревателей. Сколько он заплатит за  электроэнергию, при стоимости одной единицы электроэнергии  0,80 грн за кВт/час.

Лучистая тепловая нагрузка для зоны (А):

Площадь (A) = 5 м х 5 м = 25м2

Коэффициент  для Зоны нагрева (А) выбирается из таблицы  с учетом дополнительного тепла для компенсации в воротах.

Тепловая нагрузка на площадь (А) = 25 х 0,45 = 11.25kW

Три обогревателя Билюкс П4000 по 4 кВт.

Расчет тепловой нагрузки для района (В)

Площадь (B) = 10 х 5 м = 50м2

Площадь (В) плохо изолированных с бетонным полом, так что из таблицы коэффициент в размере 0,15 выбран.

Тепловая нагрузка на площадь (B) = 50 х 0,15 = 7,5 кВт

Для того, чтобы обеспечить равномерное распределение тепла четыре П2000 потолочные Инфракрасные обогреватели выбраны.

Радиант тепловой нагрузки для района (С)

Площадь (С) = 5 м х 5 м = 25м2

Площадь (С) хорошо изолирована и высота потолка 2,5 м, поэтому коэффициент выбран 0,1 .

Тепловая нагрузка на площадь (C) = 25 х 0,1 = 2,5 кВт

Поскольку Инфракрасные обогреватели работают лучше всего, когда они расположены вдоль наружных стен и на противоположных стенах — выбраны два Б1350.



Для промышленного отопления цеха с общей лучистой тепловой нагрузкой 21.25kW использовано 8 потолочных Инфракрасных обогревателей, которые можно крепить на стене под углом 30°.



Почасовая эксплуатация расходов

Для расчета эксплуатационных расходов в час, необходимо сложить мощность лучистых нагревателей и умножить на стоимость единицы электроэнергии.

Всего лучистая Мощность нагрева = (2 х 6) + (4 х 2) + (2 х 1,5) = 23KW

Эксплуатационных расходов в час = 23 х 0,8 = 18,4 грн/час

Фактических эксплуатационных расходов, будет меньше. Выбрав Системы контроля и терморегуляции, потолочные Инфракрасные обогреватели  будут включены в случае необходимости. *После прогрева пола и стен — они будут работать 1/3 часа или 30% отопительного периода.

Также эксплутационный расход за отопительный сезон, можно расчитать по формуле:

Е = Эксплуатационных расходов в час Х количество часов Х количество дней отопительного периода Х 0,3* Х 0,5**

Лучистое отопление является очень экономичным

      Лучистый обогрев является недорогим для установки и запуска. Это идеальное решение для промышленных зданий, с высокими потолками, открытыми воротами, большими потерями тепла и т.д. Так как его лучи могут быть направлены именно туда, где это необходимо, энергия не тратится на отопление неиспользуемых площадей. При использовании энергосберегающих приборов управления, которые в свою очередь заставляют Инфракрасные обогреватели включаться только тогда, когда это необходимо – эксплуатационные расходы сведены к минимуму.  Для получения дополнительной информации см. длинноволновое лучистое отопления.



видео-инструкция по монтажу своими руками, особенности использования дров, нормы, цена, фото

Что это такое — удельный расход тепла на отопление? В каких величинах измеряется удельный расход тепловой энергии на отопление здания и, главное, откуда берутся его значения для расчетов? В этой статье нам предстоит познакомиться с одним из основных понятий теплотехники, а заодно изучить несколько смежных понятий. Итак, в путь.

Осторожно, товарищ! Вы входите в дебри теплотехники.

Что это такое

Определение

Определение удельного расхода тепла дается в СП 23-101-2000. Согласно документу, так называется количество тепла, нужное для поддержания в здании нормируемой температуры, отнесенное к единице площади или объема и к еще одному параметру — градусо-суткам отопительного периода.

Для чего используется этот параметр? Прежде всего — для оценки энергоэффективности здания (или, что то же самое, качества его утепления) и планирования затрат тепла.

Собственно, в СНиП 23-02-2003прямо говорится: удельный (на квадратный или кубический метр) расход тепловой энергии на отопление здания не должен превышать приведенных значений.
Чем лучше теплоизоляция, тем меньше энергии требует обогрев.

Градусо-сутки

Как минимум один из использованных терминов нуждается в разъяснении. Что это такое — градусо-сутки?

Это понятие прямо относится к количеству тепла, необходимому для поддержания комфортного климата внутри отапливаемого помещения в зимнее время. Она вычисляется по формуле GSOP=Dt*Z, где:

• GSOP — искомое значение;
• Dt — разница между нормированной внутренней температурой здания (согласно действующим СНиП она должна составлять от +18 до +22 С) и средней температурой самых холодных пяти дней зимы.
• Z — длина отопительного сезона (в сутках).

Как несложно догадаться, значение параметра определяется климатической зоной и для территории России варьируются от 2000 (Крым, Краснодарский край) до 12000 (Чукотский АО, Якутия).

Зима в Якутии.

Единицы измерения

В каких величинах измеряется интересующий нас параметр?

• В СНиП 23-02-2003 используются кДж/(м2*С*сут) и, параллельно с первой величиной, кДж/(м3*С*сут).
• Наряду с килоджоулем могут использоваться другие единицы измерения тепла — килокалории (Ккал), гигакалории (Гкал) и киловатт-часы (КВт*ч).

Как они связаны между собой?

• 1 гигакалория = 1000000 килокалорий.
• 1 гигакалория = 4184000 килоджоулей.
• 1 гигакалория = 1162,2222 киловатт-часа.

На фото — теплосчетчик. Приборы учета тепла могут использовать любые из перечисленных единиц измерения.

Нормированные параметры

Они содержатся в приложениях к СНиП 23-02-2003, таб. 8 и 9. Приведем выдержки из таблиц.

Для одноквартирных одноэтажных отдельностоящих домов

Отапливаемая площадь	Удельный расход тепла, кДж/(м2*С*сут)
До 60	140
100	125
150	110
250	100

Для многоквартирных домов, общежитий и гостиниц

Этажность	Удельный расход тепла, кДж/(м2*С*сут)
1 — 3	По таблице для одноквартирных домов
4 — 5	85
6 — 7	80
8 — 9	76
10 — 11	72
12 и выше	70

Обратите внимание: с увеличением количества этажей норма расхода тепла уменьшается.
Причина проста и очевидна: чем больше объект простой геометрической формы, тем больше отношение его объема к площади поверхности.
По той же причине удельные расходы на отопление загородного дома уменьшаются с увеличением отапливаемой площади.

Обогрев единицы площади большого дома обходится дешевле, чем маленького.

Вычисления

Точное значение потерь тепла произвольным зданием вычислить практически невозможно. Однако давно разработаны методики приблизительных расчетов, дающих в пределах статистики достаточно точные средние результаты. Эти схемы вычислений часто упоминается как расчеты по укрупненным показателям (измерителям).

Наряду с тепловой мощностью часто возникает необходимость рассчитать суточный, часовой, годичный расход тепловой энергии или среднюю потребляемую мощность. Как это сделать? Приведем несколько примеров.

Часовой расход тепла на отопление по укрупненным измерителям вычисляется по формуле Qот=q*a*k*(tвн-tно)*V, где:

• Qот — искомое значение к килокалориях.
• q — удельная отопительная величина дома в ккал/(м3*С*час). Она ищется в справочниках для каждого типа зданий.

Удельная отопительная характеристика привязана к размерам, возрасту и типу здания.

• а — коэффициент поправки на вентиляцию (обычно равен 1,05 — 1,1).
• k — коэффициент поправки на климатическую зону (0,8 — 2,0 для разных климатических зон).
• tвн — внутренняя температура в помещении (+18 — +22 С).
• tно — уличная температура.
• V — объем здания вместе с ограждающими конструкциями.

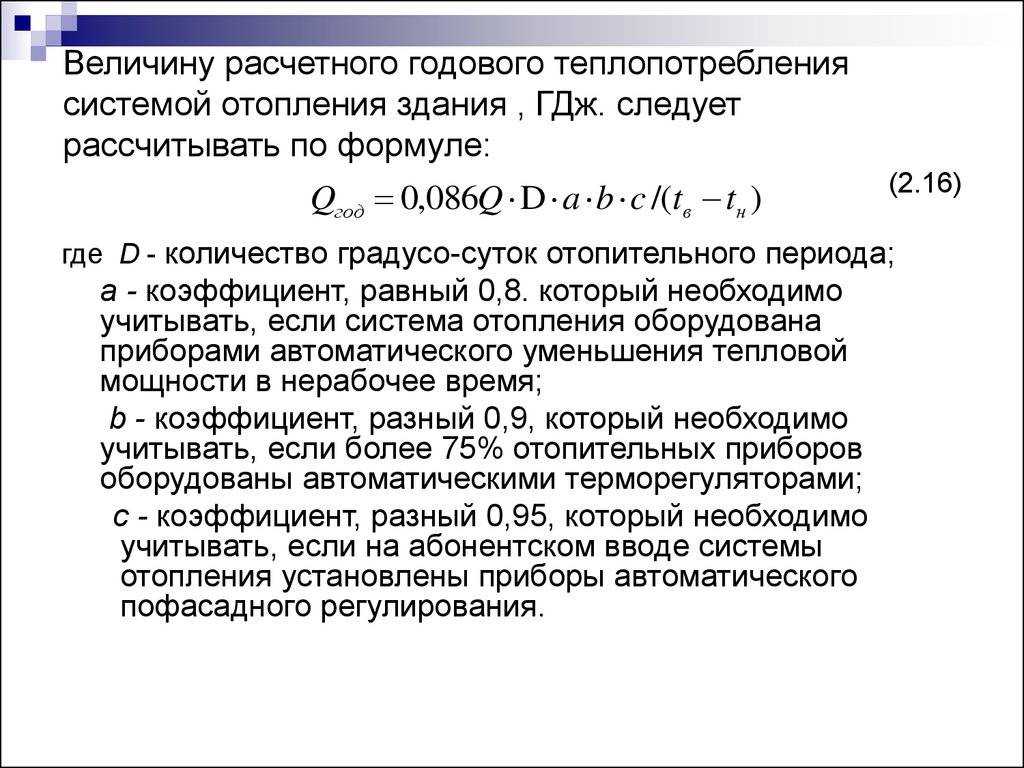

Чтобы вычислить приблизительный годовой расход тепла на отопление в здании с удельным расходом в 125 кДж/(м2*С*сут) и площадью 100 м2, расположенном в климатической зоне с параметром GSOP=6000, нужно всего-то умножить 125 на 100 (площадь дома) и на 6000 (градусо-сутки отопительного периода). 125*100*6000=75000000 кДж, или примерно 18 гигакалорий, или 20800 киловатт-часов.

Чтобы пересчитать годичный расход в среднюю тепловую мощность отопительного оборудования, достаточно разделить его на длину отопительного сезона в часах. Если он длится 200 дней, средняя тепловая мощность отопления в приведенном выше случае составит 20800/200/24=4,33 КВт.

Энергоносители

Как своими руками вычислить затраты энергоносителей, зная расход тепла?

Достаточно знать теплотворную способность соответствующего топлива.

Проще всего вычислить расход электроэнергии на отопление дома: он в точности равен произведенному прямым нагревом количеству тепла.

Электрокотел преобразует в тепло всю потребляемую электроэнергию.

Так, средняя мощность электрического котла отопления в последнем рассмотренном нами случае будет равна 4,33 киловатта. Если цена киловатт-часа тепла равна 3,6 рубля, то в час мы будем тратить 4,33*3,6=15,6 рубля, в день — 15*6*24=374 рубля и так далее.

Владельцам твердотопливных котлов полезно знать, что нормы расхода дров на отопление составляют около 0,4 кг/КВт*ч. Нормы расхода угля на отопление вдвое меньше — 0,2 кг/КВт*ч.

Уголь обладает достаточно высокой теплотворной способностью.

Таким образом, чтобы своими руками подсчитать среднечасовой расход дров при средней тепловой мощности отопления 4,33 КВт, достаточно умножить 4,33 на 0,4: 4,33*0,4=1,732 кг. Та же инструкция действует для других теплоносителей — достаточно лишь залезь в справочники.

Заключение

Надеемся, что наше знакомство с новым понятием, пусть даже несколько поверхностное, смогло удовлетворить любопытство читателя. Прикрепленное к этому материалу видео, как обычно.предложит дополнительную информацию. Успехов!

Расчет годовых теплопотерь Примеры

Печать

Пример 1

Посмотрите следующую презентацию продолжительностью 3:29, посвященную примеру задачи №1. В течение 150-дневного отопительного сезона в Роаноке, штат Вирджиния, средняя температура составляла 47°F. Сколько тепла теряется через стену высотой 176 футов ² (R=16) в течение всего сезона?

Нажмите здесь, чтобы просмотреть стенограмму видеоролика о ежегодной или сезонной проблеме тепловых потерь № 1.

Урок 7a, Экран 32: Расчет годовых или сезонных теплопотерь

Пример 7 (ранее Пример 3-11)

В течение 150-дневного отопительного сезона в Роаноке, штат Вирджиния, средняя температура составляла 47°F.

Сколько тепла теряется через стену площадью 176 кв. футов (R=16) в течение всего сезона?

Хорошо. В этой задаче 3-11 мы пытаемся рассчитать потери тепла за 150-дневный сезон в Роаноке, штат Вирджиния. Отопительный сезон длится 150 дней. Температура наружного воздуха составляет 47°F. Внутри, очевидно, 65°F. Хорошо?

Снаружи: 47°F
Внутри: 65°F

Градусо-дни можно рассчитать следующим образом. Градусо-дни отопления равны количеству дней, которых здесь 150 в сезоне, умноженному на разницу температур. 65 минус 47°F.

Жесткий диск = 150 дней × (65 − 47°F)

Теперь мы можем вычислить это. Это равно 150 дням, умноженным на 18. Таким образом, получается 2700 °F дней.

Жесткий диск = 150 дней × 18 = 2700 °F дней

Что еще нам нужно? Нам нужна площадь. Дана площадь. Площадь равна 176 футов ^{2 и}  нам также дается R-значение. Значение R равно 16.

Площадь = 176 фут2 R = 16

Следовательно, мы можем рассчитать потери тепла, потери тепла за сезон. Потери тепла за сезон равны площади, умноженной на HDD, умноженной на 24 относительно R. Дней = 712 800 Btu

Теперь, что мы можем отменить? ft ² / ft ² , °F/°F, час/час и дни/дни отменяются. Поэтому, когда мы делаем этот расчет здесь, мы получаем ответ в размере 712 800 британских тепловых единиц за этот 150-дневный отопительный сезон.

Пример 2

Пожалуйста, посмотрите следующую презентацию 3:42 по Примеру задачи №2. В Фарго, Северная Дакота, отопительный сезон длится около 220 дней, а средняя температура наружного воздуха составляет около 27 ° F. Сколько тепла теряется через окно размером 8 на 6 футов (R = 1) в течение отопительного сезона?

Щелкните здесь, чтобы просмотреть стенограмму видеоролика о ежегодной или сезонной проблеме тепловых потерь № 2.

Урок 7a, Экран 33: Расчет годовых или сезонных теплопотерь

Пример 8 (ранее пример 3-12)

В Фарго, Северная Дакота, отопительный сезон длится около 220 дней, а средняя температура наружного воздуха составляет около 27°F. Сколько тепла теряется через окно размером 8 на 6 футов (R=1) в течение отопительного сезона?

Эта задача очень похожа на последнюю, 3-11. Теперь эти 3-12 снова связаны с потерями тепла в течение сезона. Нам нужно рассчитать HDD. Отопительные дни составляют 220 дней. Теперь разница температур внутри, как обычно, 65°F, а снаружи температура, средняя температура составляет 27°F за все 220 дней. Следовательно, градусо-дни отопления (HDD) можно рассчитать следующим образом: 220 дней, умноженных на (65°F минус 27°F). И это равно 220 дням, умноженным на 38°F, что равно 8360°F дням.

220 дней внутри = 65 °F, снаружи = 27 °F HDD = 220 × (65 °F — 29 °F) = 220 дней × 38 °F = 8360 °F дней

Итак, знаем ли мы площадь? На самом деле дана площадь. Размеры окна 8 футов на 6 футов. Следовательно, площадь равна 8 футов умножить на 6 футов, что составляет 48 футов ²

Площадь = 8 футов × 6 футов = 48 футов2

Мы знаем разницу температур, знаем жесткий диск и можем рассчитать потери тепла, если у нас есть значение R . Также указывается значение R. 1 фут

2 °F ч свыше БТЕ.

R = 1 фут2 °F hBTU

Теперь легко рассчитать потери тепла. Потери тепла за сезон равны площади (и я пытаюсь это повторить), площадь умножить на HDD умножить на 24 больше R. Таким образом, в данном случае площадь равна 48 футов ² , и мы имеем 8360 градусо-дней умножить на 24 часа. деленное на день свыше значения R, равного 1 футу ² °F ч/БТЕ.

Тепловые потери за сезон = Площадь × HDD × 24 часа/день R = 48 футов2 × 8360 °F дней × 24 часа/день1 фут2°F ч/БТЕ

Мягкий фут ² /фут ² , °F/°F будут отменены, здесь будут отменены часы и часы, здесь будут отменены дни и дни.

48 футов2 × 8360 °F дней × 24 ч/дни1 фут2 °F ч/БТЕ = 9 630 720 БТЕ Это за один полный сезон.

‹ Расчет годовых тепловых потерь вверх Урок 7b: Топливо для изоляции и отопления дома ›

Потребление энергии для горячей воды: расчет, моделирование, оптимизация

Дискуссия об энергоэффективности и защите климата редко фокусировалась на энергии, используемой для производства горячей воды в зданиях. Сегодня для производства горячей воды часто требуется больше энергии, чем энергии, необходимой для обогрева помещения в хорошо изолированном здании. Пришло время нацелить и эту область на энергоэффективность.

Новый онлайн-калькулятор энергии горячей воды от GF Piping Systems позволяет легко рассчитать потребление энергии. Также можно смоделировать потенциальный объем энергосбережения и продолжительность периода амортизации — в зависимости от выбранных мер по оптимизации системы.

Компания GF Piping Systems совместно с учеными Университета прикладных наук Остфалии разработала онлайн-калькулятор, с помощью которого можно легко и быстро рассчитать количество энергии, необходимой для обеспечения горячего водоснабжения зданий.

В инструмент можно ввести соответствующие параметры, такие как полезная площадь, год постройки, объем резервуара, температура воды, источник энергии и сведения о системе распределения.

Калькулятор быстро предоставляет данные: потребление энергии в год в кВтч, выбросы CO2 в год в фунтах и ​​затраты на энергию в год в долларах США. Кроме того, онлайн-калькулятор определяет количество потерь тепла при производстве, распределении и хранении горячей воды.

Затем можно смоделировать возможные меры по оптимизации для повышения энергоэффективности. Онлайн-калькулятор мгновенно показывает, сколько энергии и денег можно сэкономить за год благодаря этим мерам.

Как можно снизить потребление энергии для горячей воды?

В принципе, для снижения энергопотребления можно использовать три меры по оптимизации, помимо сокращения самого потребления горячей воды:

• Ремонт изоляции трубопровода
• Установка безопасной минимальной рабочей температуры циркуляции горячей воды с помощью системы автоматизации Hycleen и ее балансировочных клапанов, управляемых данными
• Модернизация водонагревателя и насосной техники: эффективность производства горячей воды и циркуляционного насоса обычно зависит от возраста используемой технологии. По сути, чем новее технология, тем выше эффективность.

Чего может достичь система автоматизации Hycleen?

Система автоматизации Hycleen обеспечивает установку оптимальной рабочей точки за счет постоянного контроля состояния установки. Следовательно, меньшее количество горячей воды циркулирует при более низких температурах. Излишне высокие температуры и скорости потока, вызванные несуществующей, плохо отрегулированной или необслуживаемой системой гидравлической балансировки, остались в прошлом. Участки трубопроводов с высокими тепловыми потерями могут быть выявлены и модернизированы для повышения энергоэффективности путем ремонта поврежденной изоляции.

Как можно так просто выполнить такой сложный расчет?

Простой в использовании онлайн-калькулятор энергии горячей воды является результатом обширной разработки компании GF Piping Systems и Университета прикладных наук Остфалии. Расчеты основаны на действующих в настоящее время стандартах DIN и дополнительных предположениях, которые показаны. Первый эталонный проект, в ходе которого перед оптимизацией моделировались результаты, демонстрирует реалистичность результатов расчетов. Оценка данных постоянно уточняется и проверяется на реальных зданиях. Инструмент предоставляет ценную информацию для принятия решения о том, когда инвестиции в оптимизацию системы горячего водоснабжения в здании начнут окупаться.

Установка горячего водоснабжения: интеллектуальная и цифровая с системой автоматизации Hycleen

Система автоматизации Hycleen от GF Piping Systems облегчает соблюдение стандартов безопасности воды в крупных зданиях и снижает потребление энергии для производства горячей воды. Он обеспечивает стабильную температуру воды, сводит к минимуму застой, обслуживает циркуляционные клапаны и регистрирует все данные. Благодаря постоянно сбалансированной системе температура воды может быть снижена до безопасных минимальных температур без увеличения риска Легионелла .

Система проста в установке и вводе в эксплуатацию.
