Расширительный бачок на отопление: Расширительный бак для систем отопления

Содержание

Когда он необходим и как не ошибиться в выборе устройства

Сегодняшняя повседневная жизнь не возможна без систем отопления. На протяжении всего своего развития отопительные оборудование получало все более функциональные элементы, и одним из таких улучшений является расширительный бачок. Но для чего именно предназначена данная деталь? Как известно, во время нагрева вода увеличивает свой объем и уменьшает плотность. В закрытых системах лишняя влага остается внутри труб, увеличивая при этом вероятность поломки оборудования. И именно расширительный бачок собирает в себе всю лишнюю влагу, тем самым защищая ваше оборудование, и соответственно, помещение.

Виды расширительных баков

Расширительный бак может быть следующего типа:

  • Открытый
  • Закрытый

Как правило, расширительный бак открытого типа размещается в чердачной части дома и покрывается тепловой изоляцией. Но местом размещения может служить не только чердак. Важно при установке учитывать то, что бак должен располагаться выше отопительной системы. Форма такого бачка чаще всего прямоугольная, а материал, из которого он изготавливается — сталь. Такие баки довольно большие в габаритах, также они не отличаются особой герметичностью и презентабельностью. Основной особенностью данного типа расширительных баков является то, что они соединяются с трубой отопительной системы.

Корпус бака не имеет большого количества элементов, и содержит в себе:

  1. Люк для осмотра;
  2. Несколько патрубков:
    • Патрубок для контрольной трубы;
    • Патрубок для трубы, благодаря которой вода поступает в бак;
    • Патрубок, соединяющий бак и переливную трубу, предназначенной для удаления воды в канализацию:
    • И также патрубок, соединяющийся с трубой, которая создает циркуляцию и обеспечивает определенный тепловой режим.

Открытые расширительные баки предназначены для контролирования количества воды и давления в системе, а также для удаления лишней жидкости.

Расширительный бак закрытого типа отличается своей высокой герметичностью, и представляет собой овальную капсулу, содержащую в себе мембрану.

Из-за этого элемента такие устройства называют мембранными расширительными баками. Мембрана, которая изготовлена из термостойкой резины, разделяет бак на две камеры:

  • Жидкостную;
  • Воздушную.

Жидкостная часть, согласно из названия сохраняет в себе воду. Воздушная часть обладает клапаном, который раскрывается при сильном повышении давления и выпускает лишний воздух.

Главными отличиями этих типов является их строение, технические характеристики, принцип работы и место размещения.

Особенности баков открытого и закрытого типа

Расширительные баки открытого и закрытого типа, как и все существующее оборудование, имеют свои особенности и преимущества, благодаря которым их использование оставляет положительные мнения.

Рассмотрим для начала все достоинства и особенности расширительных баков открытого типа. Если учесть конструкцию, все характеристики и прочие данные подобных баков, можно сделать вывод, что главнейшими преимуществами такого оборудования является следующее:

  • Достаточно стандартные формы
  • Сравнительно простая конструкция
  • Отсутствие большого количества элементов управления

Все вышеуказанные параметры обеспечивают расширительным бакам открытого типа доступную цену, а также высокую надежность и прочность. И именно поэтому большая часть покупателей останавливает свой выбор именно на подобном оборудовании.

Расширительные баки закрытого типа. Чем же они порадуют покупателя во время приобретения и принесут ли они дальнейшее удобство в использовании?

Подобные баки имеют достаточно высокую стоимость, в сравнении с предыдущим видом. Такое оборудование отличается более сложной конструкцией и небольшими габаритами. Но благодаря всему этому, следующие преимущества принадлежат именно такому виду расширительных баков:

  • Данные баки никогда не контактируют с воздухом. Это обеспечивает отсутствие испарений, и коррозийных процессов в дальнейшем использовании. Также, при использовании расширительных баков закрытого типа, не появится необходимость периодической дозаправки системы отопления;
  • Также, подобное оборудование можно устанавливать в любом месте отопительной системы. Будь-то чердак, либо помещение внутри дома. Благодаря размещению около отопительной системы, у пользователей не появится необходимость проводить длинную трубу к баку;
  • Такие баки обеспечат долгий срок службы вашего котла и радиаторов;

Возможно, некоторые пользователи предпочтут более низкую стоимость расширительных баков открытого типа, но учтя все преимущества и достоинства баков закрытого типа, нужно задуматься и выбрать подходящий вариант.

Когда расширительные баки необходимы

Расширительные баки для отопления нужно использовать в следующих случаях:

  • При большой площади помещения, т. к. в таком случае используется система отопления, которая может отличаться большим объемом. Во время работы такая система поддается постоянной нагрузке, и дабы снизить давлении внутри труб, используется расширительный бачок. При подобных случаях бак использовать крайне желательно, потому — что именно
    он снизит давление
    , тем самым обезопасив ваше оборудование и помещение.
  • При сравнительно большой длине труб бак также использовать крайне желательно, опять же для контроля давления.
  • Желательно устанавливать бак при использовании газового котла, т. к. во время работы в котле все время горит газ, и вода поддается сильному нагреву. Впоследствии внутренне давление труб может быть достаточно велико.

Можно сделать вывод, что бак желательно использовать всегда, а в вышеперечисленных случаях — крайне желательно.

Критерии выбора расширительного бака

Выбрав тип бака, наступает время его приобретения. В таком случае важно знать некоторые правила и детали покупки.

Покупку бака нужно проводить, зная особенности самой системы отопления. В начале, необходимо выбрать подходящий объем, конструкцию и материал мембраны. Также, стоит обратить внимание на вес расширительного бака. Этот показателей покажет длительность срока службы и уровень надежности изделия. Конечно, лучше всего приобретать продукцию известных и проверенных компаний, т.

к. именно такое оборудование доставит наиболее качественную службу.

При покупке, обратите внимание на следующие показатели:

  • Вид теплоносителя в системе отопления: вода или антифриз;
  • Объем теплоносителя;
  • Минимальное и максимальное давление;
  • Рассчитайте коэффициент расширения воды при нагреве и коэффициент заполнения бака;

Согласно всем имеющимся показателям, приступайте к выбору подходящего бака.

Короткое видео очень наглядно показывает принцип работы бака закрытого типа:

В заключении можно сказать, что расширительный бак для отопления очень полезное дополнение вашей системы отопления, которое при правильном выборе предотвратит возникновение проблем с эксплуатаци.

Оцените статью: Поделитесь с друзьями!

Расширительный бачок для отопления: особенности установки и эксплуатации

Автономные отопительные системы пользуются большой популярностью при загородном строительстве. Их создание позволяет владельцу жилища чувствовать себя независимым от коммунальных служб, значительно экономить на счетах за отопление. Более того, в ряде случаев, подключение к магистральной системы теплоснабжения является попросту невозможным. В общих чертах индивидуальная отопительная система в частном доме с жидким теплоносителем состоит из устройства, нагревающего воду (оно может работать на разных типах топлива) и системы оборота горячего теплоносителя.

Проектирование и строительство системы оборота воды играет важную роль в создании качественной системы автономного отопления. Она состоит из нескольких составных частей, а среди них расширительный бачок для отопления играет не самую последнюю роль, если не решающую! Для полноценного функционирования системы бачок просто необходим, он делает систему более целостной и без него функционирование невозможно в принципе! Это как автомобиль, который может ехать только в том случае, если все его узлы и агрегаты настроены и нормально функционируют!



Внешний вид расширительного бачка для отопления

Основные функции расширительного бачка для отопления или зачем он вообще нужен?

На расширительный бачок в индивидуальных системах отопления возложена важная роль приема излишней части воды-теплоносителя. При нагреве вода может изменять свой объем, а в системах отопления температура теплоносителя не является постоянной величиной. Таким образом, при создании полностью замкнутой герметичной системы оборота горячей воды возникает существенный риск разрыва соединительных элементов в следствии повышения давления. Вода является практически несжимаемым веществом и перед ее напором не может устоять даже самое надежное соединение из паянного пластика, а также из любых металлов.

Рассмотрим, как работает в системе индивидуального отопления расширительный бачок, какие бывают типы расширительных бачков, как правильно выбрать данное оборудование и какие тонкости необходимо учесть при его установке в частном доме.

Принципы работы расширительного бачка

Приведем простой физический пример. Допустим температура жидкого теплоносителя-воды в нашей системе отопления поднялась всего лишь на 10 градусов. Это может быть связано с более интенсивной работой нагревающего устройства, вызванного пониженной температурой на улице. После такого подъема температуры объем воды, циркулирующей в замкнутой системе увеличиться на 0,3 процента.

Казалось бы – не очень-то большая величина. Однако вода (или антифриз, используемый в качестве теплоносителя) несжимаема, то-есть в системе постепенно возникает сильное избыточное давление. Чтобы такое давление не разрушило соединительные элементы отопительной системы – воде необходимо дать пространство для расширения. Таким пространством и будет расширительный бачок. При холодном теплоносителе он заполнен не полностью, а вот при нагреве уровень воды в нем увеличивается, что сохраняет давление в системе оборота воды на нормальном уровне.

Устройство расширительного бака

В смонтированной и готовой к работе индивидуальной системе отопления с жидким теплоносителем расширительный бачок выглядит примерно так, как показано на приведенном рисунке (рис. 2). В некоторой литературе данное устройство называется «экспансоматом» — от английского термина «расширение» — экспансия).

Различают следующие основные типы расширительных бачков для систем отопления:

  • Бачок закрытого типа.
  • Бачок открытого типа.

Расширительный бачок открытого типа

В старых системах отопления часто применялся расширительный бачок открытого типа. До сих пор такие устройства монтируют в системах, в которых отсутствуют циркуляционные насосы, обеспечивающие оборот теплоносителя.

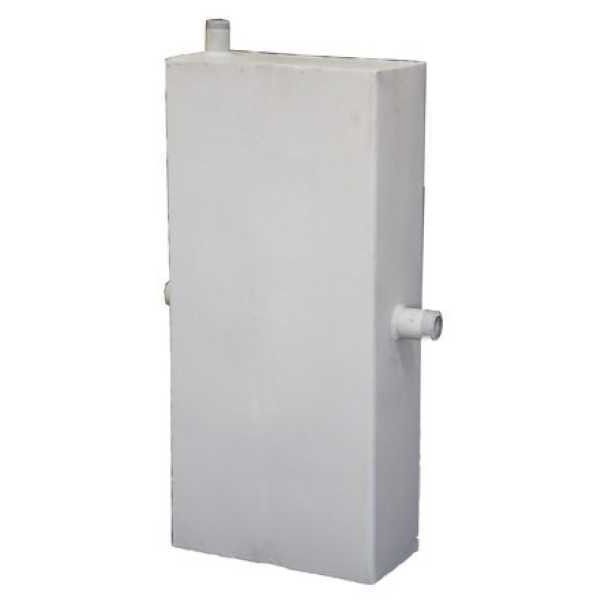

Расширительный бачок открытого типа

Однако, бачок такой системы имеет свой недостатки:

  • Прежде всего в такой системе необходимо постоянно следить за уровнем теплоносителя.
  • Вода из такой системы может испаряться.
  • Баки открытого типа быстро ржавеют при контакте с водой.
  • Конструкция системы с бачком открытого типа предполагает его установку исключительно в верхней точки, что не всегда возможно, да и просто трудоемко.

Расширительный бачок закрытого типа

В системах, в которых теплоноситель циркулирует по контурам посредством работающих насосов ставятся исключительно расширительные бачки закрытого типа.

схема работы бачка

Это уже более сложное устройство, в котором имеется специальная мембрана, расположенная в герметично закупоренной емкости для теплоносителя.

Мембраны в таких бачках разделяют на диафрагменные и баллонные. В любом случае мембрана делит емкость на две части. В первой находится закачанный под давлением инертный газ (для предотвращения коррозии) или обычный воздух, а во вторую при повышении давления в системе отопления поступают излишки теплоносителя.

Как только температура теплоносителя в такой системе увеличивается, то лишняя его часть устремляется в расширительный бачок. Мембрана меняет свою конфигурацию (примерно как воздушный шарик) и объем воздуха или газа в другой части расширительного бачка уменьшается. Газы, как известно довольно легко сжимаются, но и стремятся к расширению.

закрытый бачок

При остывании теплоносителя расширяющееся газы толкают мембрану и выталкивают излишки теплоносителя обратно в систему отопления.

Типы закрытых расширительных бачков

При одинаковом принципиальном устройстве – расширительные бачки закрытого типа могут делиться еще на несколько видов:

  1. Бачок со сменяемой мембраной, также называемый фланцевым.
  2. Бачок с несменяемой мембраной.

Стоимость бачков второго типа ниже и они пользуются большей популярностью у потребителей. Однако бачки со сменяемой мембраной могут выдержать большие перепады давления в системе, что резко повышает их эффективность. Кроме того, они более ремонтопригодны и мембрана при повреждении может быть заменена.

Фланцевый расширительный бачок может исполняться в двух вариантах: в вертикальном и в горизонтальном. Отличительной особенностью расширительных бачков такого типа является отсутствие контакта теплоносителя с поверхностью бака. Расширяющаяся жидкость находится внутри своеобразного кокона из мембраны, поэтому на поверхности бачка отсутствуют причины для коррозии. Такую мембрану достаточно легко менять.: просто откручивается фланец и выполняются ремонтные работы.

В мембранных расширительных бачках наибольший риск повреждения мембранного элемента возникает в момент пуска системы, когда в ней скачкообразно возрастает давление.

При нахождении в системе больших объемов теплоносителя нормальный уровень давления производится посредством манометра. Такой прибор соединяется с предохранительным клапаном, пороговое значение срабатывания для которого в частом доме устанавливается на 3-4 бара.

Как выбрать и установить расширительный бачок

Прежде всего – выбираемый расширительный бачок по своим геометрическим размерам должен соответствовать объему теплоносителя, находящегося в системе. Обратите на это особое внимание при выборе. Приобретение чрезмерно маленького бачка может свести всю его эффективность к нолю.

Особое внимание обратите на характеристики мембранного устройства. Оно должно сохранять свои рабочие свойства при всем диапазоне температур, планируемых в отопительной системе. Также мембрана должна выдерживать возможные скачки давления, для чего в ней должен иметься определенный запас гибкости.

Устанавливать расширительный бачок в отопительную систему частного дома необходимо согласно подготовленному проекту, если вы сами не с состоянии подготовить такой проект — обязательно обратитесь за помощью к профессионалам!

Помните, что открытые бачки для расширения теплоносителя могут устанавливаться исключительно в верхней части отопительной системы. Обычно в них присутствует резьбовое соединение, расположенное в нижней части устройства.

При этом расширительный бачок закрытого типа можно установить в любом месте системы отопления . Желательно, чтобы место его монтажа находилось непосредственно после циркуляционного насоса по ходу движения теплоносителя.

установка бачка

Обратите внимание, что расширительный бачок любого типа при наполнении его водой значительно увеличивает свою массу, что накладывает дополнительные требования к прочности системы его крепления. Предусмотрите наличие свободного доступа к отопительному бачку, особенно к устройствам со сменяемой мембраной.

При установке расширительного бачка в обязательном порядке в системе отопления также устанавливается манометр и защитный клапан, который будет служить «последним рубежом обороны» при незапланированном чрезмерном расширении теплоносителя.

Если вы тщательно выберите и грамотно всё смонтируете – можете быть уверены в долгой и бесперебойной работе контуров обогрева.

Обучающее видео по работе расширительного бачка для отопления в частном доме

Как правильно установить расширительный бак в системе отопления

Те, кто самостоятельно собирает и монтирует систему отопления, нередко задаются вопросом, как правильно установить расширительный бак. Предлагаю сначала разобраться, что такое расширительный бак вообще и зачем он нужен.


Расширительный бак в системе отопления



Поэтому всё будем делать по порядку, и для начала вспомним уроки физики.

Физические свойства воды

Одно из физических свойств воды – практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.

А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки вода тоже начинает расширяться. Это явление называют парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес 1 л = 1 кг.

Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.


Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru

Возьмём ёмкость с переливом, который ограничивает объём, равный 1000 см³. Нальём в неё 1 л воды, имеющей температуру +4°C, а затем приступим к нагреву. Плотность воды начнёт уменьшаться, а объём – увеличиваться.

Так как перелив ограничивает известный объём, излишек воды выльется. При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 г). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду.


Что такое расширительный бак

Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте.

Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.


Расширительный бак в системе отопления

В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача – быть демпфером (компенсатором) давления в системе.

Открытые и закрытые расширительные баки

Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.

Открытый расширительный бак

Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.

Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:


Схематичное устройство расширительного бака открытого типа. Иллюстрация из книги Сканави А. Н. и Махова Л. М. «Отопление»

Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.


Расширительный бак закрытого типа

Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.

Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.


Разновидности мембран расширительного бака. Фото с сайта profiteplo.com

В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:

  • с мембраной тарельчатой формы;
  • с грушевидной мембраной.

Как правильно установить расширительный бак в системе отопления

Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: где и как установить расширительный бак в системе отопления.

Правильный ответ на него – где хотите. То есть расширительный бак можно установить и на «подаче» – магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» – трубе, по которой вода возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.


Расширительный бак, установленный на обратной магистрали

И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания.


Нюансы

Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой – не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов. Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим.

Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.

Схема установки открытого расширительного бака. 1 – котёл, 2 –магистраль подачи теплоносителя, 3 – открытый расширительный бак, 4 – отопительный прибор, 5 – насосный узел. Фото с сайта stroim-svoi-dom. ru

Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме.

Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него. Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно.

Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла.

Общие правила

Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.


Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать
  • компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
  • водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;
  • для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.

После монтажа закрытой расширительной ёмкости, возможно, потребуется рассчитать давление и произвести её настройку.

расширительный бачок, мембранный расширительный бак

Расширительный бачок. Назначение.

Как известно вода имеет очень низкий коэффициент сжатия, поэтому в системах отопления любое изменение объема воды должно быть компенсировано с помощью расширительной емкости открытого типа или специально разработанного для этих целей расширительного бачка.

Расширительные бачки или баки, выпускаются в основном мембранного типа и предназначены для поддержания в системе определенного давления. При увеличении температуры объем воды увеличивается, давление растет, и часть воды переходит в расширительный бачок, сжимая воздушную подушку в нем. Когда температура в системе снижается, объем воды уменьшается, и она частично выходит из бака под действием давления в воздушной подушке.

Если в отношении расширительных бачков вопросы с подбором и вводом в эксплуатацию возникают у потребителя редко, то мембранные расширительные баки или емкости у нас повсеместно подбираются на «глазок», а их пуск в эксплуатацию в 99% осуществляется неправильно.

Данная статья предназначена для того, чтобы решить все вопросы с подбором и вводом в эксплуатацию расширительного мембранного бачка или бака для системы отопления.

Для начала выясним, что же такое мембранная расширительная емкость или мембранный расширительный бачок, далее по тексту будем говорить просто — расширительный бак.

Внешний вид расширительного бака вы уже видели в начале статьи.

Как же устроен внутри расширительный бак мембранного типа.

Основные части расширительного бака — металлический корпус и мембрана из синтетической резины, разделяющая корпус расширительного бака на две части.

С одной стороны мембраны под давлением закачивается воздух, который сжимается при расширении воды в системе. С другой стороны мембраны — полость, в эту полость (между мембраной и корпусом) при расширении попадает вода.

Как работает расширительный бачок.

Схема, иллюстрирующая работу расширительного бачка, представлена на следующем рисунке.

Как рассчитать необходимый объем мембранного расширительного бака.

Формула для подбора емкости мембранного расширительного бака выглядит так:



Где у нас:

Vu = общий полезный объем бака = Vi — Vf

Vi = начальный объем = V

Vf = конечный объем

e   = коэффициент расширения, соответствующий разнице между температурой воды холодной системы (отопление выключено) и максимальной рабочей температурой в системе отопления.

Для стандартных систем отопления:

e = 0,04318 (Tmax  = 99°C — Tmin =10°C)

C = общий объем воды в системе который включает в себя котел, трубопроводы отопления, радиаторы, разводку и т.д.

Приблизительно «С» имеет значение между 10 и 20 литрами на 1,0 Ккал/час выходной мощности установленного в системе отопления котла (без учета ГВС). ГВС это сокращенно система горячего водоснабжения, естественно это отдельная система и там свои правила подбора расширительного бака, несколько отличающиеся от подбора расширительной емкости для системы отопления.

Pi = Начальное (абсолютное) давление в емкости.

Обратите особое внимание на следующую запись и запомните для себя, давление (Pi)  не должно быть ниже гидростатического давления в том месте, где бак присоединен к системе. На это давление вы обязаны накачать бак до того как начнете заполнение системы отопления водой.

Это и есть главная ошибка при эксплуатации расширительных мембранных баков. Давление в них монтажники закачивают, после того как заполнили систему отопления водой. Естественно при таких условиях точное давление угадать невозможно и расширительный бак либо совсем не работает, либо работает не эффективно.

Pf = максимальное (абсолютное) давление установленного в системе предохранительного клапана, учитывая разницу в уровнях установки емкости и предохранительного клапана.

Последняя строка требует комментария, для того чтобы вы точнее ее поняли.

Сбросной предохранительный клапан (группа безопасности) установлен, например на котле. Котел на первом этаже, расширительный бак на третьем. Разницы в уровнях из условия 3м на этаж приблизительно6 метров. В единицах давления это 0,06 кгс/кв. см. Для того чтобы предохранительный клапан не срабатывал и не сбрасывал раньше времени, давление в расчете применяем:

Pi = 3м (1этаж) + 3м (2этаж) +1м (высота установки бака на 3м этаже) +1м (минимальный запас) Получаем Pi =8м.

Pf не должно быть меньше = 8м+6м = 14м или 1,4 кгс/кв.см. – Это будет наше рабочее давление. Мы проверили клапан, если у нас клапан выбран по разрешенному давлению в котле – например 3 кгс/кв.см в расчете можете использовать давление Pf  от 1,4  до 3 х 0,75 = 2,25  кгс/кв.см. коэффициент 0,75 применяем исходя их коэффициента запаса прочности при выборе предохранительного клапана.

Только учтите, по какому давлению подбирали расширительный мембранный бак, на таком давлении он и должен у вас работать, иначе его эффективность будет равна 0.

И еще один комментарий к последней записи, на практике установлено – при естественной циркуляции, чем выше давление в системе отопления (в разумных пределах конечно), тем более эффективно работает система отопления.

Теперь пример расчета расширительного мембранного бака к нашей системе отопления.

Исходные данные:

Котел – 30 квт или это 30 х 0,859 =25,8 ккал следовательно у нас в системе отопления приблизительно 25,8 х 4,65 = 120 литров воды (применили  4,65 литра на 1ккал)

Напомним что такой котел, без учета ГВС отопит дом площадью примерно300 кв. метров — из расчета для средней полосы 1 кВт на 10 кв. метров отапливаемой площади.

C =120 литров

Pi = 0.7 бар =0,7 кгс/кв.см или 0,7 атм (в бар. сейчас выпускают практически все группы безопасности – манометры на группах безопасности).

Pf  = 1,4 бар

Получаем V=10,36 литра.



Выбираем из ближайшего ряда (8, 12, 18, 25, 35, 50, 80) расширительный мембранный бак объемом 12 литров.

Не забывайте также, что иногда предварительное давление Po, в воздушной полости бака, может быть выставлено на заводе. Обычно это 3 кгс/кв.см (указано в паспорте). Для нас оно избыточное и перед пуском котельной его необходимо привести в соответствие с тем, что мы посчитали, иначе расширительный бак эффективно работать не будет.

Читайте на следующей странице — схема установки расширительного бачка.

особенности закрытой системы, устройство и принцип работы бачка

Отопительная система - это сложная инженерная конструкция. Расширительный бачок является важным элементом системы. Рассмотрим подробно, для чего его используют в системе отопления, а также разберемся, как произвести расчет.

 Содержание:

  1. Особенности закрытой системы
  2. Для чего устанавливают расширительный бачок в отопительную систему
  3. Устройство и принцип работы бачка
  4. Расчет расширительных бачков
  5. Устройство бачка самостоятельно

Особенности закрытой системы

В открытых контурах обогрева, которые контактируют с атмосферой, имеется проблема по расширению теплоносителя. Решить ее можно следующим образом:

  1. В самой высокой точке доме производится устройство емкости.
  2. При избыточном давлении лишняя жидкость будет перетекать в предварительно установленную емкость.
  3. После остывания жидкости она будет перетекать обратно в систему под действием атмосферного давления.

Главным минусом является необходимость завоздушивания системы, так как происходит испарение воды. Такой недостаток можно избежать при герметично-замкнутой системе обогрева.

Расширительный бачок применяется для отопления закрытого типа, чтобы компенсировать расширение теплоносителя. В таком случае не будет прямого контакта с атмосферой.

Для чего устанавливают расширительный бачок в отопительную систему

В системе отопления повышается давление при нагревании теплоносителя. Вследствие этого может произойти разрушение трубопроводов и котла. Даже установка простого клапана, который может отводить избыточный объем теплоносителя в атмосферу не поможет решить проблему. Так как при охлаждении жидкость будет сжиматься, и на свободное место будет поступать воздух. А, следовательно, образовываться воздушные пробки, из-за которых будет нарушена циркуляция отопительной системы.

Единственным способом решения данной проблемы является установка расширительного бачка. Благодаря своему объему бачок может обеспечить качественную работу контура.

Расширительные бачки для отопления закрытого типа отличаются по размеру и форме. Они могут быть как цилиндрические, так и в форме таблетки.

Устройство и принцип работы бачка

В сравнении с открытыми сосудами наиболее удобными являются мембранные баки, которые полностью герметичные. Для стабилизации давления внутри системы ХВС выпускаются гидроаккумуляторы синего цвета. Для исключения завоздушивания контура в системе отопления закрытого типа в обогревательных контурах устанавливают расширительный бачок красного цвета. А также его устанавливают для вывода лишней воды при нагревании.

Мембранные баки сходи по строению, но имеют некоторые отличия:

  • Расширительный бачок для отопления закрытого типа. Его разделяют резиновой перегородкой посередине. Обычно он имеет форму цилиндра. Но также выпускают бачки, которые имеют форму таблетки. Такие расширительные бачки применяют для небольших объемов теплоносителя. При нагреве воды происходит расширение теплоносителя, поэтому лишняя жидкость с легкостью перетекает в бак.
  • В гидроаккумуляторе устанавливают резиновую грушу, которая с легкостью повторяет контуры внутренней камеры.

Следует знать о запрете устройства красного мембранного герметичного бака после циркуляционного насоса.

Материалы, из которых изготавливают мембранные бачки:

В расширительном бачке для изготовления мембраны применяют техническую резину, а внутреннюю поверхность покрывают антикорром. В гидроаккумуляторе мембраны изготавливают из пищевой резины, а форма должна не пропускать воды. Таким образом, контакт металлического корпуса с водой исключается.

Если установить красный мембранный бачок для системы ХВС, то вода не будет соответствовать санитарным нормам. А если устроить синий бачок, который не походит для горячей воды, то снизится работа системы.

Расчет расширительных бачков

Для того чтобы рассчитать расширительный бак необходимо посчитать общий объем всей системы. Он равняется сумме объемов: отопительного котла, трубопроводов и приборов отопления. Для того чтобы определить объем радиатора и котла не нужно производить никаких расчетов, так как значение указывается на паспорте оборудования. Чтобы рассчитать объем трубопроводов нужно узнать площадь внутреннего сечения труб, а затем умножить ее на длину. Если же в отопительной системе установлены трубопроводы с разным диаметром, то следует каждую трубу рассчитать по-отдельности, а полученные объемы сложить.

Расширительный бачок должен обеспечивать увеличение объема жидкости примерно на 10%. Если объем теплоносителя составляет 400 литров, то объем вместе с расширительным баком должен составить 440л. Следовательно, объем бачка должен быть 40 литров. Но такой расчет является приблизительным и может сильно отличаться от реального, поэтому лучше произвести точный расчет. В интернете есть много калькуляторов, которые в онлайн режиме произведут расчет расширительного бачка. Для более точного результата лучше использовать несколько калькуляторов.

Устройство бачка самостоятельно

Для предотвращения гидроударов внутри отопительной системы необходимо придерживаться следующим правилам при установке расширительного бачка:

  1. Нельзя производить врезку после устройства циркуляционного насоса.
  2. Для возможности регулирования давления необходимо обеспечить доступ к запорной арматуре.
  3. В трубопроводах контура должно отсутствовать статическое давление.

Выгодным вариантом считается расширительные бачки на обратке впереди котла. Для установки напольного типа продаются специальные подставки, а для настенного следует применять кронштейны. Бывают кронштейны, которые заранее приварены к корпусу, а также бывают отдельные, которые входят в комплект и их нужно собрать самостоятельно.

Если понадобится заменить мембраны, то необходимо будет полностью разобрать всю систему. Чтобы этого избежать, можно накрутить шаровой кран на патрубок расширительного бачка. Таким образом, можно будет снять бачок без разборки.

Общая схема устройства выглядит следующим образом:

  • В первую очередь распаковывается расширительный бак;
  • Производится установка резьбового фитинга;
  • Устройство шарового крана;
  • Если кронштейн заранее не установлен, то необходимо собрать его и прикрепить ленточным хомутом;
  • Установка бачка в зависимости от типа;
  • Далее необходимо слить теплоноситель, а затем сбросить давление из отопительной системы;
  • Обвязать композитной стальной или полимерной трубой;
  • Произвести опрессовку рабочим давлением;
  • Отрегулировать давление в воздушной камере при необходимости. Сделать это можно при помощи автомобильного насоса.

Для более точного положения расширительного бака изготавливают кронштейны с группой безопасности, которые облегчают монтаж.

Для качественной герметизации резьбовых соединений не рекомендуется использовать ленту ФУМ. Более качественным вариантом будет подмотка Унипак.

Расширительный бачок является незаменимой частью отопления закрытого типа.

Читайте также:

Баки расширительные для отопления домов


Расширительные баки

Расширительный бак - странное название, и что же он расширяет? - спросите Вы. Давайте расширим наш кругозор. Бак расширительный, как известно, служит для нивелирования расширения теплоносителя, воды например, в системах отопления. Особо в производстве такого продукта, как расширительный бак для отопления преуспели итальянские компании. Например, у таких производителей, как Aquasystem, Elbi или Zilmet расширительные баки для отопления получаются качественными и относительными недорогими.

Мембранный бак расширительный Zilmet Cal pro прекрасно подойдет для систем отопления. Стабильное качество расширительных баков Aquasystem, Zilmet и Elbi, широкий диапазон выпускаемых емкостей удовлетворит любые потребности. В магазине НасосВДом вы можете заказать и получить мембранные баки наиболее ходового литража 24 л, 50 л, 100 л, но и все остальные также. Даже баки емкостью 500 л, 600 л, 700 л и более.

Ещё раз хотим отметить, что расширительные баки Zilmet Cal pro предназначены для отопительных систем. Для водоснабжения, чистой питьевой воды рекомендуем использовать гидроаккумулятор Zilmet Ultra-Pro.

Баки расширительные для водоснабжения от производителя

❌ Зачем расширительный бак в системе отопления

Вода при нагреве расширяется и в трубопроводе повышается давление. Расширительный бак принимает в себя излишек горячей воды и стабилизирует давление, т.е. защищает систему отопления от аварий.

➕ Какой объем должен иметь расширительный бак

Выбирая расширительный бак, учитывайте общий объем воды в системе. Объем расширительного бака составляет примерно 20% от общего объема воды. Например, если в системе 100 л, то нужный Вам бак для отопления будет иметь объем 18-20 л

❓ Какого производителя бака для отопления лучше выбрать

Рекомендуем баки для отопления проверенных производителей — у них и стенки бака толще, и мембрана не растянется от воздействия высоких температур. Советуем Elbi (Элби), Zilmet (Зилмет), Imera (Имера), баки со сменной мембраной Aquasystem (Аквасистем).

✅ Какие услуги предоставляет ООО «КЛИМАТ ТЕХНОЛОГИИ»?

КЛИМАТ ТЕХНОЛОГИИ - это компания-эксперт по вопросам отопления, водоснабжения, водоотведения, канализации. Просто позвоните специалистам НАСОСВДОМ по указанным на сайте https://nasosvdom.com.ua телефонам - поможем!

функции, устройство и возможные неполадки

Отопительная система любого здания представляет собой сложный комплекс взаимосвязанных элементов, от слаженной работы которых зависит эффективность функционирования всей системы.

Вследствие особенностей процесса теплоснабжения, кроме узлов, отвечающих непосредственно за выработку и распределение тепла, в конструкции также предусмотрены элементы, регулирующие внутренние процессы самой системы.

Физические свойства воды (как самого распространенного теплоносителя) подразумевают увеличение рабочего объема при нагревании. В среднем, при повышении температуры теплоносителя на 10°C, его объем увеличивается на 0,3%.

Важно: расширение воды происходит в температурном диапазоне от 20°C до 90°C.

Среди прочих узлов и агрегатов отопительной системы требуется наличие емкостей, задачей которых будет нивелирование объема теплоносителя в зависимости от его температурных и физических характеристик в течение всего цикла работы системы.

Выполнение данной функции в системах отопления обеспечивается за счет наличия расширительных баков.

Устройство и функции расширительного бака в отопительной системе

Независимо от типа отопительной системы, расширительный бак представляет собой полую емкость, подключенную к отопительному контуру.

Общий принцип действия заключается в следующем: в зависимости от увеличения объема, излишки теплоносителя, или имеющегося в системе воздуха, поступают в расширительный бак. За счет этого осуществляется регулирования давления в отопительной системе.

Реализация данного принципа различается в зависимости от особенностей конструкции и разновидности отопительной системы.

Центральное отопление

Конструкция отопительной системы многоквартирного дома подразумевает установку расширительного бака в верхней точке системы, как правило, на чердаке. При этом функция расширительного бака заключается в приеме воздуха, вытесненного в ходе циркуляции теплоносителя.

В данном случае расширительный бак — это герметичная емкость, оборудованная водоразборным краном или сбросным вентилем.

Автономное отопление открытого типа

Автономное отопление открытого типа подразумевает постоянный контакт теплоносителя с атмосферным воздухом как результат естественной циркуляции. В данном случае расширительный бак является точкой контакта и принимает излишки теплоносителя (вследствие теплового расширения) и вытесненный воздух.

Расширительный бак системы открытого типа – это не герметичный резервуар произвольного объема. Естественное испарение жидкости компенсируется посредством периодического долива.

Автономная система закрытого типа

Функция расширительного бака в автономных системах закрытого типа заключается в компенсации увеличения объема нагретого теплоносителя, и, как следствие, в снижении давления теплоносителя на трубы.

В подобных системах применяются расширительные баки мембранного типа. Воздушная и водяная камеры разделены резиновой мембраной, препятствующей насыщению теплоносителя кислородом. Мембрана выполняет функцию компенсации повышения давления в системе.

Также функция регулирования давления в отопительной системе выполняется предохранительным клапаном, позволяющим устранить избыток давления.

Место установки расширительного бачка

Установка расширительного бака в системе центрального отопления и в автономной системе открытого типа производится на верхней точке системы.

При этом, вытеснение воздуха из трубопроводов обеспечивается посредством создания небольшого уклона разводки и розлива.

В случае, если обеспечение уклона отопительного контура невозможно, целесообразна установка дополнительного бачка в месте воздушного кармана. Дополнительный бачок должен находится на том же уровне, что и основной расширительный бак. Если объем воздушного кармана не превышает объема трех радиаторов, целесообразно ограничиться установкой воздушного сбросника.

Установка расширительного бака в системе закрытого типа возможна в любом месте системы. Единственное условие — водный поток на отрезке установки не должен образовывать значительных завихрений. Пример места установки — отрезок трубопровода перед циркуляционным насосом.

Важные аспекты выбора и установки:

  • Объем расширительного бака должен соответствовать десятой части объема теплоносителя в системе. В случае, если объем теплоносителя неизвестен, расчет производится в соответствие с показателем мощности теплового котла — на 1 кВт в среднем приходится 15 л теплоносителя. Нехватка объема устраняется посредством установки дополнительного бака.
  • Расширительные баки мембранного типа позволяют регулировать давление воздушной камеры для достижения оптимальных показателей в соответствие с состоянием отопительной системы.
  • Цвет расширительного бака (красный или синий) определяет возможности его применения. Красные баки устанавливаются в отопительные системы, синие — в системы водоснабжения. Различие заключается в материале мембраны — в синих баках используется пищевая резина, однако они также могут применяться и в отопительных системах.
  • Поступление теплоносителя сверху обеспечит отсутствие воздуха в камере для жидкости. Данный аспект важно учесть при монтаже расширительного бака.

Важно: как правило, современные модели электрических котлов оснащаются встроенными расширительными бачками, если мощность котла не превышает 30 кВт.

Изготовление расширительного бака для открытой отопительной системы

Собственноручное изготовление расширительного бака для автономной системы отопления открытого типа не требует знания инженерной специфики и конструкторских навыков.

Обязательные условия — опыт проведения сварочных работ, а также необходимое оборудование и материалы. Размер и форма заготовок зависит от требуемого объема бака, расчет производится заранее.

Порядок действий:

  1. Изготовление пяти прямоугольных заготовок необходимого размера. Материал — листовая нержавеющая сталь толщиной 2-3 мм. Можно использовать болгарку или ацетиленовый резак. Из того же материала можно изготовить крышку для будущего бака.
  2. Сваривание заготовок, установленных под прямым углом по отношению к днищу. В зависимости от толщины заготовок (2 мм, 3 мм) используется газовая или электрическая сварка, соответственно.
  3. Подключение готового расширительного бака к отопительной системе.

Закипание расширительного бака

Закипание теплоносителя, находящегося в расширительном баке, является одной из самых распространенных неполадок отопительных систем открытого типа. Данная неисправность является следствием недостаточной скорости либо остановки циркуляции теплоносителя.

Причинами нарушения циркуляции теплоносителя могут быть недостаточный диаметр трубопровода или отсутствие необходимого уклона отопительного контура. Решение данных проблем обеспечивается посредством установки циркуляционного насоса на обратку, перед отопительным котлом.

Расширительный бак является важной составляющей любой отопительной системы. Функционал расширительного бака позволяет регулировать объем теплоносителя и уровень давления в системе.

Для открытой системы отопления возможно изготовление расширительного бака собственными силами. Для прочих типов отопительных систем целесообразно приобретение готового расширительного бака.

О принципе работы и правильном подборе расширительного бака узнайте из видео:

Ваш расширительный бак вышел из строя?

В AquaTemp мы видим много вышедших из строя расширительных баков здесь, в районе Мартенсвилля. Вы думаете, что ваш, возможно, потерпел неудачу, но вы не уверены? Читайте дальше, и мы поможем вам разобраться.

Баки теплового расширения устанавливаются для защиты водяных трубопроводов и водонагревателя от избыточного давления, которое может привести к катастрофическому отказу. В большинстве систем водоснабжения есть обратные клапаны в том месте, где вода поступает в здание, что не оставляет места для расширения и выхода воды после ее нагрева. Установка бака теплового расширения обеспечивает безопасное место для расширения этого дополнительного давления.

Где я могу найти расширительный бак?

В Саскачеване баки теплового расширения чаще всего располагаются возле водомера или водонагревателя. Они могут быть разных цветов, но чаще всего желто-коричневые, синие или зеленые. Если вы не можете найти расширительный бак в вашей системе водоснабжения, мы рекомендуем позвонить нашим специалистам, чтобы они установили его.

Как работает расширительный бак?

Баки теплового расширения разделены на два отсека.Первый - это воздушный отсек с давлением, установленным таким образом, чтобы вода могла расширяться, но не заполняла весь резервуар. Другой отсек напрямую подключен к вашей системе водоснабжения.

Часто диафрагма, разделяющая две системы, выходит из строя, в результате чего две системы становятся одной. Когда это происходит, расширительный бак превращается в «мертвую ногу», что в конечном итоге приведет к поломке и преждевременному выходу из строя вашего водонагревателя.

Как я могу проверить, находится ли мой расширительный бак в хорошем рабочем состоянии?

Есть две простые проверки, которые вы можете выполнить, чтобы убедиться, что ваш расширительный бачок выполняет свою работу:

1.Постучите по танку. Если это звучит глухо, значит, ваш танк все еще в исправном состоянии. Если он издает глухой звук, значит, ваш танк взломан.

2. Проверьте предохранительный клапан на водонагревателе. Он расположен сбоку от водонагревателя с трубкой, уходящей в пол. Если из предохранительного клапана капает вода, это может указывать на неисправность расширительного бачка.

Позвоните нам за помощью

Если какой-либо из перечисленных выше тестов выявит отказ вашего расширительного бачка, вам следует как можно скорее позвонить нашим специалистам AquaTemp по телефону 306-370-8678, чтобы восстановить безопасное состояние вашей системы водоснабжения.

Почему необходимо понимать расширительные баки

Роб «Док» Falke

Вы можете лучше всего протестировать и диагностировать бытовую систему водяного отопления, используя напорные патрубки и балансировочные клапаны. Однако в некоторых жилых системах есть эти аксессуары. Часто встречающаяся проблема гидравлической системы - это размер трубы. Давайте посмотрим, как можно использовать таблицу и расчет, чтобы «увидеть», является ли размер трубы причиной вашей проблемы.

Оборудование номинальной мощностью

Начните с оборудования, номинальная мощность которого указана на паспортной табличке водонагревательного оборудования.Поскольку многие системы меньшего размера имеют только один нагревательный элемент, вы можете использовать номинальную мощность оборудования в БТЕ и номинальное изменение температуры системы (∆t), чтобы определить требуемый расход системы в галлонах в минуту (галлонов в минуту).

В этом примере диагностического упражнения мы будем использовать оборудование мощностью 50 000 британских тепловых единиц и 20 F систему ∆t.

Требуется система GPM

Основная формула для расчета количества британских тепловых единиц, перемещаемых через систему: BTU = GPM x ∆T x 500 . Число 500 - это постоянная величина, которая получается из 8,33 фунта (вес одного галлона воды) х 60 (количество минут в час). Используйте эту формулу при вычислении БТЕ / час после измерения расхода и температуры воды.

Чтобы найти галлоны в минуту, необходимые для этой системы, мы используем аналог формулы BTU. Это GPM = BTU ÷ (ΔT x 500). При работе с этой формулой скобка означает «сначала выполните эту часть формулы».

галлонов в минуту = БТЕ ÷ (ΔT x 500)

Используйте формулу, чтобы найти требуемую систему в галлонах в минуту.

· галлонов в минуту = 50 000 британских тепловых единиц ÷ (20⁰ F ∆t x 500).

· Сначала умножьте 20⁰ x 500 = 10,000.

· Затем разделите 50 000 на 10 000, чтобы получить 5 галлонов в минуту.

· Это расход воды, необходимый для перемещения необходимых британских тепловых единиц через эту систему.

Отрегулируйте числа в формуле так, чтобы они соответствовали Btu и ∆t любой системы, которую вы диагностируете, чтобы найти требуемую систему в галлонах в минуту.

Труба какого размера требуется? Как только вы определите необходимый системный галлон в минуту, используйте таблицу, чтобы определить размер трубы, необходимый для перемещения необходимого галлона в минуту через систему.

Эта таблица предназначена для чистой медной трубы и показывает минимальные и максимальные галлоны в минуту, которые будут проходить через трубы каждого размера со скоростью от двух до четырех футов в секунду. Для оптимальной конструкции используйте скорость жидкости около трех футов в секунду или прямо между двумя значениями галлонов в минуту, указанными в таблице: Мин. И макс. Скорости потока для медных трубопроводовNCI

Поскольку диагностируемая система должна двигаться на пять галлонов в минуту, таблица показывает 3/4 дюйма медная трубка движется от 3,2 до 6,5 галлонов в минуту. Пять галлонов в минуту попадают в соответствующий средний расход.Итак, труба 3/4 дюйма будет правильным размером.

В Интернете доступны другие таблицы и приложения для различных материалов трубопроводов и потоков. Выберите таблицу или используйте приложение, соответствующее типу диагностируемой системы, чтобы оценить, соответствует ли размер трубопровода требуемому галлону в минуту.

Решения по определению размеров труб Если диагностируемая система содержит медные трубки 1/2 дюйма для пропускания потока в пять галлонов в минуту, размер труб будет меньше. В некоторых случаях может потребоваться перезарядка всей системы.

Другое решение может заключаться в установке вторичного специализированного контура трубопровода к змеевику, радиатору или теплообменнику с высоким галоном в минуту и ​​от него. Это снизит поток воды через существующий трубопровод до потока, соответствующего размеру существующего трубопровода.

Если в этом сценарии размер трубопровода ближе к правильному размеру, вы можете выбрать и установить новый насос для работы с более высоким давлением и увеличения потока через существующую систему трубопроводов и компоненты. Но это уже другая статья.Пожалуйста, дайте мне знать, если вас интересует, как изменить размер помпы.

Если в вашей системе со скоростью 5 галлонов в минуту была медная трубка диаметром 1 дюйм, она слишком велика. Чрезмерный поток через змеевик или теплообменник также может снизить теплопередачу. Вы можете уменьшить расход с помощью балансировочного или шарового крана.

Если размеры трубопровода слишком велики, предложите своим клиентам дополнительный змеевик или водяной обогреватель для обслуживания той части дома, которая в настоящее время может не иметь надлежащего отопления. Это может равномерно распределить нагрузку, повысить комфорт и обойтись дешевле, чем переналадка всей системы.

Дополнительная диагностика

Диагностика размеров труб показывает, что снижение производительности гидравлической системы не связано с неправильным размером трубы, следующие проверки и ремонт гидравлической системы могут привести вас к решению. Вы можете услышать, как в системе булькает воздух в воде. Откройте спускной клапан системы, чтобы удалить воздух из трубопровода. Ищите его возле верхней точки системы. NCI

При открытии этот маленький клапан будет распылять и пропускать воздух и немного воды, пока уровень шума не уменьшится, а галлоны в минуту во всей системе не увеличатся, указывая на успешное удаление воздуха.

Низкий поток в системе может быть из-за того, что трудно найти закрытый клапан в системе. Найдите клапан и откройте его. Затем проверьте его влияние на систему.

Сетчатый фильтр (фильтр гидравлической системы) может быть закрыт и нуждается в очистке. Закройте запорные клапаны, снимите, очистите и замените фильтр для увеличения потока.

Многие бытовые гидравлические системы используют многоскоростные насосы. Убедитесь, что насос настроен на правильную скорость насоса для подачи необходимых галлонов в минуту.

Возможно, система загрязнена и заполнена илом.Откройте выпускной или наполняющий клапан и проверьте жидкость. При необходимости промойте систему, очистите и замените жидкость пресной водой, соответствующими химикатами для очистки воды и гликолем, если необходимо.

Хотя некоторые «мокрые головы» могут быть переполнены опытом и мудростью, многие из вас могут быть новичками в обслуживании и диагностике гидравлических систем. Пусть предлагаемые здесь основные принципы укрепят вашу уверенность до такой степени, что этой зимой вы, возможно, захотите окунуться в воду.

Роб «Док» Фалке работает в отрасли в качестве президента National Comfort Institute, Inc., обучающей компании и членской организации, работающей в сфере HVAC. Если вы профессионал в области HVAC, заинтересованный в бесплатной процедуре проверки и балансировки жидкостей в жилых помещениях, свяжитесь с Доком по адресу ncilink.com/ContactMe или позвоните ему по телефону 800 / 633-7058. Посетите веб-сайт NCI по адресу nationalcomfortinstitute.com для получения бесплатной информации, статей и загрузок.

PEX, Сантехника, отопление, оборудование для систем отопления, вентиляции и кондиционирования воздуха

Как правильно определить размер и выбрать расширительный бак

При нагревании вода расширяется и увеличивается в объеме. Поскольку вода считается несжимаемой, в системе с замкнутым контуром это тепловое расширение оказывает невероятное давление на трубопровод и компоненты всей системы. Если не устранить проблему, давление воды может вызвать утечки и даже полный разрыв трубопровода. Расширительные баки обеспечивают дополнительное пространство для расширенной воды и снижают давление в системе. Кроме того, отсутствие расширительного бака позволит давлению открыть предохранительный клапан, что приведет к потере энергии, сокращению срока службы системы и общей потенциальной угрозе безопасности.

Расширительный бак представляет собой емкость с воздухом, отделенную от воды диафрагмой.

Когда система отопления заполнена холодной водой, давление предварительной зарядки расширительного бака равно давлению наполнения, что приводит к тому, что диафрагма расширительного бачка полностью прилегает к резервуару. Когда температура воды в системе увеличивается, расширяющаяся вода поглощается расширительным баком. После того, как температура воды достигает максимума и начинает снижаться, диафрагма возвращает охлажденную воду обратно в систему.

Типы расширительных баков

В зависимости от потребностей вашей системы доступно несколько типов расширительных баков. В системах бытового горячего водоснабжения используются расширительные баки Amtrol Therm-X-Trol. Для систем лучистого и водяного отопления следует использовать Extrol от Amtrol, Radiant Extrol или расширительный бак Fill-Trol.

Выбор подходящего размера для расширительного бачка

Перед покупкой расширительного бачка вы должны выяснить, какого размера расширительный бачок потребуется вашей системе.Решение будет основано на двух факторах. Первый - это вместимость вашего водонагревателя или бойлера в галлонах. Эта информация будет на заводской этикетке вашего водонагревателя или бойлера. Второй - давление воды в вашей трубопроводной системе. Для сантехники эту информацию можно получить, прикрепив небольшой датчик к любому крану или позвонив в местную компанию по водоснабжению. Для систем водяного и лучистого отопления давление в системе обычно не превышает 30 фунтов на квадратный дюйм.

Если приобретаемый вами расширительный бак меньше того, что требуется вашей системе, избыточное давление расширяющейся горячей воды вызовет сброс предохранительного клапана.С другой стороны, нет проблем с расширительным баком большего размера, чем требуется вашей системе. Фактически, если вы не уверены, что ваш расширительный бак сможет безопасно разместить вашу систему, обычно выбирают расширительный бак, который на один размер больше, чем требуемый размер. Как правило, при работе с расширительными бачками лучше увеличить размер, чем уменьшить.

Сантехнические приложения

Therm-X-Trol

Расширительные баки Therm-X-Trol изготовлены из цветных металлов, что делает их пригодными для систем горячего водоснабжения.

Характеристики расширительных баков Therm-X-Trol
  • Обеспечивает водонагреватель и арматуру

  • Устраняет потери воды и энергии

  • Гарантирует, что предохранительные клапаны не открываются

  • Снижает опасное повышение давления


Таблицы размеров
Жилое применение (до 150 * F)

Коммерческие приложения (до 180 * F)

Применение в системах водяного отопления

Extrol и Fill-Trol

Расширительные баки

Extrol используются гораздо чаще, чем расширительные баки Fill-Trol. Фактически, единственная разница между ними заключается в том, что расширительные баки Fill-Trol оснащены специально разработанным заправочным клапаном, снижающим давление. Для расширительных баков Extrol требуется отдельный заправочный клапан.

Размеры резервуаров Extrol и Fill-Trol

учитывают дополнительный фактор. Скорее всего, на вашем котле будет напечатана информация о производительности в БТЕ / час. Модели Extrol и Fill-Trol имеют одинаковые размеры и сопоставимые размеры.

Характеристики расширительного бака Extrol
  • Обеспечивает постоянное отделение воды в системе от воздуха
  • Регулирует и нормализует давление воды в системе
  • Использует диафрагму из бутила / EPDM для гораздо лучшего удержания воздуха, чем из натурального каучука
  • Простая установка

Характеристики расширительного бака Fill-Trol

  • Не требует отдельного автоматического клапана наполнения
  • Те же характеристики и модель, что и обычный расширительный бак Extrol

Таблица размеров

Применение лучистого отопления

Радиант Extrol

Расширительные баки

Radiant Extrol предназначены для работы в системах поверхностного отопления как с открытым, так и с закрытым контуром, а также подходят для таяния снега.

При выборе расширительных баков Radiant Extrol еще одним фактором, который следует учитывать при их выборе, являются размер и длина используемых вами трубок.

Характеристики расширительных баков Radiant Extrol
  • Специально разработан для высокоэффективных излучающих систем
  • Подходит для барьерных и небарьерных систем PEX
  • Подходит для использования с гликолем
  • Соединение из цветных металлов, устойчивое к коррозии.

Таблица размеров


Расширительные баки FAQ | Водник

Q: Что такое расширительные бачки?
A: Вода расширяется при нагревании, создавая повышенное давление в водонагревателе или бойлере.При отсутствии расширительного бачка вода будет искать выход. В старых домах горячая вода будет течь обратно по трубе для холодной воды, по которой она поступала. Сегодня национальные правила водоснабжения (Закон о безопасной питьевой воде) предписывают использование средства предотвращения обратного потока. Из-за предохранителя обратного потока воде некуда деваться, кроме клапана сброса давления, сбрасывающего воду на пол. Расширительный бак представляет собой воздушную подушку под давлением, которая поглощает расширяющуюся воду, поддерживая давление в системе на безопасном уровне.Со временем потребитель осознает экономию денег - горячая вода больше не будет тратиться впустую из-за обратного перетекания в трубопровод холодной воды или выливания на пол. Кроме того, постоянные колебания давления воды, если их не контролировать, могут повредить нагреватель и связанные с ним трубопроводы.

Q: Почему существуют разные расширительные баки для водонагревателей, котельных систем и систем лучистого отопления?
A: Баки теплового расширения предназначены для работы с обычными бытовыми водонагревателями.Гидравлические расширительные баки используются в обычных котельных системах, которые обычно встречаются в тех районах страны, где тепловая нагрузка значительно превышает нагрузку на кондиционирование воздуха (Северо-Восток, Средняя Атлантика, Северо-Центральный, Горный и Северо-Западный). Типы систем отопления, которые можно найти в этих домах, будут плинтусами или радиаторами.

В: Почему нельзя использовать один и тот же резервуар для каждой системы? Что их отличает?
A: Расширительные баки водонагревателя содержат специальный пластиковый футляр для предотвращения коррозии и выдерживают более высокое рабочее давление, чем расширительные баки бойлера.Расширительные баки котла имеют более высокий температурный класс для использования в системе отопления.

В: Указывают ли производители водонагревателей необходимость в расширительном баке?
A: Да, все производители водонагревателей предъявляют аналогичное требование о сохранении гарантийного покрытия, если система содержит одностороннее устройство, такое как предотвращение обратного слива.

Расширительные баки для питьевой воды: назначение и размер

Если вы посмотрите на водонагреватель в большом здании или даже в доме, вы можете заметить поблизости намного меньший бак. Этот небольшой резервуар представляет собой резервуар теплового расширения. Расширительный бак в данном случае представляет собой конструкцию резервуара, позволяющую принять дополнительный объем системы, возникающий в результате нагрева воды. Вода несжимаема и при нагревании расширяется. Если это происходит в системе с фиксированным объемом труб и оборудования, вы быстро обнаружите самое слабое место в системе, когда вода начнет струиться через нее. (Надеюсь, это предохранительный клапан, выпускающий воду!)

Для защиты водонагревателя, труб и других компонентов системы от избыточного давления при нагреве воды добавлен расширительный бак.Простое устройство, это не что иное, как резервуар с пузырем (толстым баллоном) внутри. Пространство между баллоном и внутренней стенкой резервуара предварительно заполнено воздухом, чтобы точно соответствовать нейтральному давлению в системе, ДО того, как вода будет нагрета. Затем, когда прикладывается тепло и давление повышается, расширенный объем воды течет внутри баллона. Воздух за пределами мочевого пузыря сжимается к стенкам резервуара, создавая подушку, необходимую для защиты остальной системы.

Как показывает практика, тепловой расширительный бак должен составлять около 10% от общего объема водонагревателя. Рассмотрим несколько примеров:

Пример 1:

Емкость бака водонагревателя 100 галлонов

100 галлонов x 10% = расширительный бак на 10 галлонов.

Пример 2:

(2) водонагревателя на 250 галлонов = всего 500 галлонов

500 галлонов x 10% = расширительный бак на 50 галлонов

Помните, это всего лишь практическое правило. Помимо объема водонагревателя, инженер при выборе размера и выбора расширительного бака учитывает другие факторы, такие как температура воды на входе и выходе, а также минимальное и максимальное давление.Затем можно рассчитать объем расширения и выбрать резервуар на основе приемного объема и общего объема. В большинстве случаев размер спроектированного расширительного бачка будет меньше, чем 10% объема водонагревателя, но для целей составления бюджета / планирования эта оценка даст вам правильную оценку.

Если у вас есть вопросы по размеру оборудования, водонагревателям или расширительным бакам, вам следует поговорить со своим представителем-производителем, чтобы убедиться, что вы выбираете оборудование, размер которого лучше всего подходит для вашего применения.

Расширительный бак 101 - Morgan Miller Plumbing

• Устраняет общий износ сантехнической арматуры

• Продлевает срок службы водонагревателя

• Снижает утечки на соединениях в водопроводной системе

• Предотвращает ненужное повреждение воды система обогрева и водопровода

• Снижает вероятность дорогостоящего ремонта в будущем

• Сводит к минимуму техническое обслуживание, может быть включен в ежегодный осмотр водопровода

• Повышает ценность дома

Игра: отказ от расширительного бака

Пока кодексы во многих городах (включая Канзас-Сити) требуют установки расширительного бака со всеми новыми водонагревателями, вам может быть интересно, стоит ли устанавливать расширительный бак на старый водонагреватель. По этому вопросу мы проконсультировались с Sage Restoration, основным поставщиком услуг по восстановлению после пожара, воды, плесени и биологической опасности в Канзас-Сити. Разобравшись с последствиями взрыва слишком большого количества водонагревателей в свое время, Sage Restoration не понаслышке знает о важности наличия расширительного бака для снижения давления и количества воды, капающей из клапана T&P. Он также защищает дом и его жителей от пожара, дыма или повреждений конструкции, связанных с взрывающимся водонагревателем.Повреждение водой создает связанные проблемы, такие как стоячая вода и угроза размножения бактерий и плесени. Устранение этой возможности может быть важным способом уменьшить множество рисков для здоровья, связанных с ростом бактерий или плесени.

Протокол испытаний сантехника:

• Проверьте счетчик на наличие обратного клапана

• Определите текущее давление воды (для давления воды 80 фунтов на квадратный дюйм или выше требуется редукционный клапан (PRV) и рекомендуется расширительный бак )

• Ищите признаки повреждений от теплового расширения

Нужен ли мне расширительный бак?

Чтобы определить, может ли бачок теплового расширения быть полезным для вашего дома или бизнеса, позвоните лицензированным сантехникам в Morgan Miller Plumbing. Команда Morgan Miller Plumbing предлагает более чем 100-летний опыт работы в сфере сантехники. Наша команда мастеров-сантехников и техников по обслуживанию «была там и сделала это». Будьте уверены, наши специалисты готовы обслужить все ваши потребности в сантехнике 24 часа в сутки, 7 дней в неделю.

Сопутствующие затраты на установку и гарантии

Стоимость установки расширительного бака может составлять от 300 до 400 долларов. Часто стоимость расширительного бака включается в стоимость нового водонагревателя.Из-за преимуществ безопасности баков теплового расширения многие производители водонагревателей требуют установки баков теплового расширения для получения полной гарантии. Гарантия может составлять от одного до пяти лет, и чем меньше вы платите, тем меньше гарантийное покрытие.

Источники: (Morgan Miller Plumbing, Sage Restoration Services и Mack McClain & Associates)

Расширительный бак котла и системы водяного отопления

Слышали ли вы когда-нибудь громкий гулкий звук, когда выключаете душ? Возможно, вы даже испугались, что ваш водонагреватель может взорваться. Техник HVAC мог также сказать вам, что вам нужна замена расширительного бака котла, но не предложил другого объяснения. Не волнуйся! В этой статье мы обсудим, что вам нужно знать о разгрузочных баках котла.

Ознакомьтесь с нашими услугами по отоплению Позвоните, чтобы назначить бесплатную смету на дому

Что такое расширительный бак котла?

Расширительный бак котла - жизненно важный элемент системы водяного отопления. Это небольшой резервуар, который находится в верхней части водогрейного котла. Его задача - обеспечить пространство, когда нагретая вода расширяется.В середине у него диафрагма, которая разделяет резервуар на две части. Одна часть - это то, куда уходит расширенная вода. Другой - воздушная подушка для происходящих изменений и для регулирования роста давления в процессе нагрева воды.

Старые расширительные бачки были только односекционными. Новая конструкция должна была гарантировать, что воздух не попадет в котел и не вызовет коррозию. Расширительные баки полезны в процессах нагрева и охлаждения воды. Эти баки предотвращают некоторые из причин гидроудара или гидравлического удара.

Определение гидравлического удара

Гидравлический удар, также называемый гидравлическим ударом, является обычным явлением, которое может привести к износу деталей вашего водонагревательного оборудования. Если вы слышите громкий хлопок, когда выключаете ванну или кран, то причина, скорее всего, в резком изменении направления потока воды. Это явление может раздражать. Это также может привести к более быстрому износу труб и системы отопления. Расширительный бак бойлера может помочь предотвратить эту проблему, а также сохранить ваш нагревательный элемент.

Звоните сегодня: (732) 349-5059

Виды расширительных баков котла

Существуют два различных типа расширительных баков котла:

Стальные расширительные баки

Эта модель расширительного бачка обычно используется в старых домах. Он используется десятилетиями и не имеет диафрагмы. Следовательно, вода и воздух соприкасаются друг с другом, поэтому следует максимально избегать коррозии. Расширительный бак стального типа оборудован смотровым окном. Это небольшое окошко, которое позволяет вам видеть соотношение воды и воздуха в резервуаре.

Правильное соотношение воды и воздуха зависит от различных факторов, в том числе от материала, из которого сделаны конвекторы, и от количества воды, которое может вместить нагревательный бак. Некоторые из проблем, с которыми вы можете столкнуться со стальным резервуаром, - это затопление резервуара, неисправные прокладки и коррозия. Позвоните своему местному проверенному специалисту, чтобы помочь вам найти расширительный бак стального типа подходящего размера для вашего котла.

Узнайте больше о наших услугах по системам отопления Позвоните, чтобы назначить бесплатную смету

Расширительные баки мочевого типа

С другой стороны, эта модель расширительного бачка имеет диафрагму.Эта особенность позволяет расширительным бакам баллонного типа иметь более длительный срок службы. Хотя наличие диафрагмы означает, что вода и воздух разделены, воздух внутри системы по-прежнему не удаляется. Из бака следует удалить воздух. Обратитесь за профессиональной помощью, чтобы определить допустимое давление в вашей системе. Эксперт HVAC также может помочь вам подобрать расширительный бачок подходящего размера для вашего бойлера.

Правильно ли работает ваш расширительный бак?

Одна из наиболее частых причин, по которой ваш расширительный бак не работает должным образом, - это неправильное давление в камере.Стальные расширительные баки оснащены предохранительным клапаном. Проверьте, не выходит ли из него горячая вода. Это признак того, что давление в баллоне имеет проблемы. Посмотрите через смотровое окошко, чтобы убедиться, что давление не упало. Если у вас есть баллон с мочевым пузырем, вы можете проверить давление в воздушной секции диафрагмы, чтобы определить, есть ли необходимость слить воду, чтобы резервуар можно было наполнить воздухом.

Позвоните, чтобы записаться на бесплатную консультацию

Заключение

Отопительные системы обычно имеют один или несколько расширительных баков котла. Однако не все домовладельцы знают, с какой целью они там находятся. Эти резервуары помогают регулировать давление в вашей системе отопления во время нагрева воды в резервуаре котла. Это помогает предотвратить множество проблем с бойлером, включая избыточное давление и гидравлический удар. Таким образом вы продляете срок службы вашей системы отопления. Свяжитесь с Point Bay Fuel сегодня и получите бесплатное предложение по установке!

Узнайте больше о наших услугах HVAC Позвоните, чтобы записаться на прием

Топливо отсека для точек вызова для всех ваших требований к HVAC

Point Bay Fuel обеспечивает превосходное отопление и охлаждение в округах Монмут и Оушен, штат Нью-Джерси.Будьте уверены, что мы нанимаем только высококвалифицированных и профессионально сертифицированных технических специалистов. Мы выполняем исключительные услуги HVAC, такие как установка котла, замена топки, техническое обслуживание кондиционера и ремонт воздуховодов. Каждый из наших дружелюбных специалистов обладает квалификацией, знаниями и опытом в проведении точного и быстрого ремонта.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
