Как выбрать расширительный бак для отопления

Назад к списку статей

Система обогрева РФ являются практически составляющей зданий. Обойтись без них при наступлении холодов, длящихся месяцами, невозможно. В большинстве случаев их работа предусматривает использование теплоносителя — воды. А законы физики предусматривают, что нагревание жидкости ведёт к увеличению её объема. Специально на этот случай предусматривается отводная емкость, известная как расширительный бачок. Именно благодаря ему обеспечивается длительное и безопасное функционирование системы. Чтобы достичь наилучших показателей, важно знать, как выбрать расширительный бак для отопления, чтобы вопросов к его работе не было и он в полной мере выполнял возложенные задачи.

Доступные типы решений

Разбирая, как правильно подобрать бак, необходимо помнить об их целевом предназначении. Таковым является сохранение коммуникаций и узлов от скачков давления, сопровождающих нагревание жидкости. Для этого мало, чтобы в конструкции предусматривалось наличие расширительного бака — он должен соответствовать показателям системы.

На рынке представлено много конструкторских решений, где представлены котлы с уже встроенными элементами отвода. Но объем расширительного бака в таких случаях не всегда позволяет удовлетворить существующий запрос, поскольку дополнительно предусматривается до 12 литров.

Предлагаемые готовые коммерческие решения хорошо подходят для небольшой площади. Но если планируется создание обогрева добротного загородного дома в несколько этажей, этого будет мало — для нормального функционирования понадобиться объем до 100 литров включительно. Одно из многих решений — покупка бака, увеличивающего ресурс всей системы. На выбор доступны:

  1. Расширительный бак открытого типа. Обладает простой конструкцией, к обогревательной сети подключается посредством трубы. Она выполняет роль канала, обеспечивающего поступление теплоносителя при нагревании, тогда как при охлаждении он возвращается назад в систему. Часто снабжается ещё одной трубой, чтобы вода могла переливаться, если бак наполнен. При превышении объема жидкость отводится в канализацию. Преимущество такого типа решений — простота и дешевизна конструкций. Но есть и минусы: нужно размещать ёмкость наверху по отношению к отопительной системе, теплоноситель может выплескиваться, происходит покрытие стенок ржавчиной и необходимо периодически доливать воду.

  2. Расширительный бак закрытого типа. Герметическая емкость, предусматривающая наличие мембраны, сделанной из резины. Такая конструкция хорошо себя зарекомендовала для систем, где для циркуляции теплоносителя используется насос. Внутри предусматривается разделение устройства на 2 части посредством мембраны: вверху помещают инертный газ (в его роли используют кислород или азот), а вниз поступает при росте значения температуры теплоноситель. Когда заполняется бак, то его мембрана растягивается, а также увеличивается давление на закачанный газ. После остывания объем уменьшается, а теплоноситель возвращается назад.

Среди двух типов предпочтительнее выглядит второй. Его конструкция исключает контакт теплоносителя с воздухом, не испаряется сама жидкость, не происходит насыщение кислородом, не появляется ржавчина.

Для тех, кто решает, как подобрать расширительный бак для отопления при наличии специфических особенностей важно то, что их можно установить везде, где есть возможность и желание — предусматривать возвышение конструкции не нужно. Закрытым тип выдерживает высокое давление, а открытый предусматривает эксплуатацию исключительно при небольших нагрузках.

Единственный недостаток — цена. Но она дополнительно компенсируется минимальными теплопотерями и небольшими габаритами.

Сложности выбора: требуемый запас

Чтобы не возникало проблем в эксплуатации и не пришлось переделывать, важно знать, как подобрать объем для расширительного бака. Необходим запас — но чрезмерно большой размер сказывается на цене и занимаемом месте. После типа и места размещения следующим по важности является размер бака. Рассчитать требуемый объем можно разными методами, отличающимися точностью и сложностью:

  1. Получение приблизительных значений. Самый грубый метод, указывающий на ориентировочное значение. Подходит для технико-экономического обоснования. Для получения минимального значения объем теплоносителя в системе умножается на 0,08. Если для отопления используется 100 литров, значит расширительная емкость должна быть не меньше 8 л. Чтобы сделать систему с запасом прочности, объем увеличивают до достижения порога в 15% от значения в системе (умножают на 0,15). Вот как подобрать расширительный бак для домашнего водоснабжения быстро и без сложных расчетов.

  2. Расчет с использованием специального калькулятора. Предполагает получение минимальных значений исходя из параметров системы. Можно найти на тематических сайтах или в приложениях для мобильных систем Android и MacOS. Для получения точных результатов желательно использовать несколько разных калькуляторов.

  3. Расчет с формулами. Выполняется при наличии минимальных познаний в математике и физики, но требует внимательности во избежание ошибок — допущение одной неточности приводит к сильным искажениям. Этот вариант позволяет самостоятельно учесть емкость отопительной системы, характеристики теплоносителя (наличие добавок) и источника нагрева, создаваемое давление и ряд других параметров. Чтобы подобрать объем расширительного бака, удовлетворяющий потребности, важно использовать разные формулы, позволяющие оценить получаемые значения на предмет их совпадения.

  4. Профессиональный расчет. Лучше всего, когда работа выполняется людьми с профильным образованием и соответствующим опытом. Инженеры-проектировщики со специальным программным обеспечением лучше всего справятся с определением необходимого объема.

Вот как подобрать расширительный бак для системы отопления. Желательно всегда предусматривать наличие определённого запаса — до половины от расчетного значения.

Формула расчета

Сложные математические расчёты часто вызывают отторжение, но они необходимы, чтобы добиться оптимального значения без привлечения специалистов. Зная, как правильно подобрать емкость, получиться выбрать бак с очень точными параметрами. Одна из простейших формул: Vn = (Ve + Vv) × ((Pe+1)/(Pe-Po)). Теперь об значении её множителей и слагаемых:

  1. Vn — результат, указывающий на требуемое значение параметра емкости.

  2. Ve — объем, который образовывается при тепловом расширении. Для расчёта количество теплоносителя в литрах умножается на температурный коэффициент (см. Таблица 1). Наведенные значения актуальны при использовании воды. Если в роли теплоносителя выступает тосол, то для 10% и 20% изменение будет: 4% × 1,1 = 4,4% и 4% × 1,2 = 4,8% соответственно. Изменение находится в зависимости от его части в общем объеме.

  3. Vv — объем теплоносителя в расширительном баке, присутствующий благодаря гидростатическому давлению. Его второе название — водяной затвор. Например, если номинальный объем составляет 30 л., то берётся 10%. Размер водяного затвора не должен опускаться ниже двух значений: 0,5% от объема и 3 литра.

  4. Po — статическое давление внутри отопительной системы. Значение здесь фиксировано: водяной столб на 10 м. равен 1 атмосфере.

  5. Ре — окончательное давление, что образовывается благодаря работе предохранительного клапана. Если не указанное иное значение в инструкции и сопроводительной документации: для <5 атм. от номинального значения отнимается 0,5 атм.; >5 атм. рассчитывается умножением указанного параметра на коэффициент 0,9.

Таблица 1

Значение температуры

40

50

60

70

80

90

100

Температурный коэффициент

0,75

1,18

1,68

2,25

2,89

3,58

4,34

Эта (без шуток) относительно несложная формула позволит правильно подобрать объем расширительного бака с высокой точностью исходя из потребностей. Главное, не ошибиться в значениях и при расчёте. Если есть неуверенность, лучше ещё раз перечитать пояснение к формуле, чтобы точно подобрать объем расширительного бака и не разочаровываться полученным результатом.

Техника безопасности

Это важно для всех конструкций, работающих под давлением — как раз этот случай. Кроме подбора емкостей с подходящими характеристиками следует проверить, в рабочем ли состоянии клапаны и позволяют ли они сбрасывать давление. Лучше всего, если есть возможность регулировки, меняющая максимальное давление. Наличие возможности принудительного открытия обязательно — есть вероятность, что расширительный бак для водоснабжения выйдет из строя. Для возможности самостоятельного осмотра и необходимо эта особенность.

Особенная важность в технике безопасности уделяется состоянию мембраны и её характеристикам. Следует обращать внимание на качество изготовления, стойкость к диффузионным процессам, диапазон рабочих температур и срок использования. Для расширительных баков обязательным является наличие сертификатов, подтверждающих качество и безопасность — с ними полезно ознакомиться.

Также не следует забывать о личной безопасности. Это относится как к непосредственной работе с расширительными баками, так и пребыванию около них во время использования. Если возникнет проблема, следует всегда помнить, что теплоноситель разогрет до высоких температур и при контакте с ним высока вероятность получения ожога.

Обслуживание

Знать, как правильно следует подобрать расширительный бак для отопления дома — только полдела. Важно ещё и обеспечивать требуемый уровень обслуживания, чтобы этот элемент вместе со всей системой отопления служил долго. Оно включает в себя:

  1. Обязательная проверка проводится раз на полгода. Первостепенно ищутся внешние повреждения. Если есть коррозия, подтеки и вмятины, обязательно следует устранять причину их появления.

  2. Раз в полгода следует сверять начальное давление и расчетные показатели. Перед этим следует отключать бак от системы отопления, слить воду и подключить манометр через ниппель. При более низких значениях через него же осуществляется увеличение давления.

  3. Проверка состояния мембраны. При условии, что слив воды идёт вместе с потоком воздуха, а фиксируемое в газовом пространстве давление понижается, можно говорить о наличии повреждений. Мембрану, если предусмотрена такая возможность, необходимо заменить.

  4. Если не предполагается использование бака длительное время, вода сливается, сама емкость держится в сухих условиях.

Заключение

Вот и рассмотрено как правильно подобрать удовлетворяющий потребности расширительный бак. Остаётся только сделать выбор в пользу конструкции, которая удовлетворит выдвинутые запросы и требования. Благо, сделать это с багажом рассмотренных знаний будет легко.

А я знаю как найти правильную ссылку на гидру по этому поделюсь с вами и зеркалом и официальной ссылок на hydraruzxpnew4af гидра сайт официальный вход

А я знаю как найти правильную ссылку на гидру по этому поделюсь с вами и зеркалом и официальной ссылок на hydraruzxpnew4af гидра сайт официальный настоящий

Как подобрать расширительный бак для системы отопления

В состав каждой отопительной системы входит ряд элементов, без которых ее нормальное функционирование невозможно. Один из таких элементов – расширительная емкость, о ее назначении и устройстве будет рассказано в данной статье. Также мы рассмотрим, как подобрать расширительный бак для отопления частного дома.

Для чего нужен расширительный бак?

Еще из школьного курса физики всем хорошо известно, что любое тело при нагревании расширяется, а жидкость и газ увеличиваются в объеме. В отличие от газа жидкость – среда несжимаемая и если ее нагревать в закрытом сосуде, каковым является и бак для котла, то это приведет к росту давления внутри него, поскольку расширяться ей некуда. В результате может случиться разрыв стенок резервуара.

Представьте теплоноситель, нагреваемый в трубопроводах от температуры 20 ºС до 80 ºС. Если не поставить расширительный бак в системе отопления, то при нагреве жидкой среды давление в сети сильно возрастет и вода может прорваться наружу в самом слабом месте. Хорошо, когда есть предохранительный клапан безопасности. Через него и уйдет лишняя вода, поскольку больше ей деваться некуда. При отсутствии клапана теплоноситель просто прорвется наружу на каком-то из соединений.

Расширительный бак нужен для размещения растущего в объеме теплоносителя, когда он нагревается. При этом во время охлаждения он возвращается обратно в систему.

В случае когда воду сбрасывает предохранительный клапан, то после остывания вернуть ее назад он не может и запустит на освободившееся место воздух. Это приведет к образованию воздушной пробки, а она не даст системе нормально работать.

Типы расширительных бачков

Внешне расширительные баки для отопления могут отличаться по форме и размерам, определяемым расчетом. Обычно это резервуар, подключенный к отопительной системе посредством одной трубы. Однако, у разных типов емкостей имеются конструктивные отличия, да и применяются они в разных случаях. Чтобы правильно выбрать бак, надо понимать эти отличия, поэтому вначале представим перечень существующих видов:

  • открытого типа;
  • закрытые, снабженные мембраной.

Примечание. Существуют еще закрытые расширительные сосуды без мембраны, но применять их категорически не рекомендуется. Ниже мы объясним почему.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Примечание. Говоря правильным техническим языком, открытая система – это та, из которой напрямую отбирается вода на нужды ГВС. В частных домах она не используется, только в централизованных сетях. Открытой ошибочно называют схему с естественной циркуляцией теплоносителя.

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

  • служит для компенсации расширения теплоносителя;
  • производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

  • бачок, установленный на чердаке, требует хорошего утепления;
  • в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
  • теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
  • дополнительный расход материалов и сложности при монтаже.

Закрытый мембранный бак

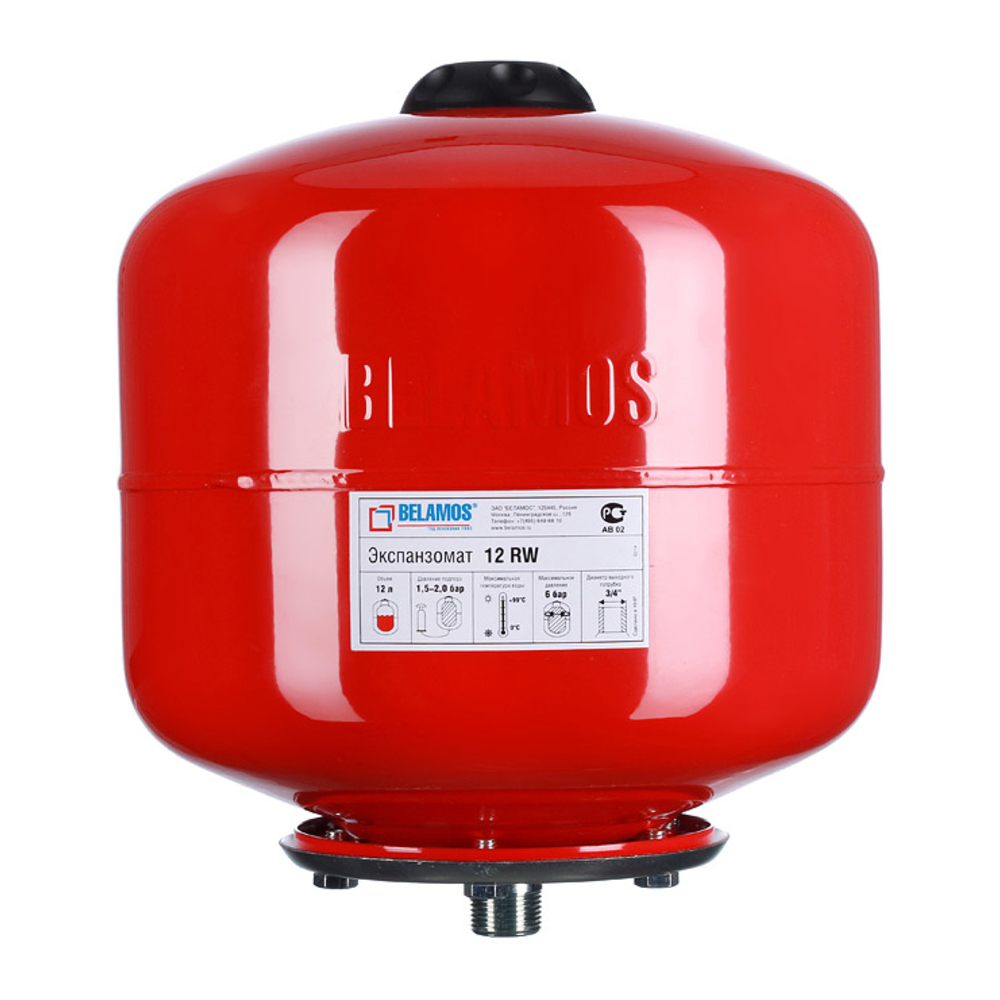

Более современный закрытый расширительный бак – это сосуд цилиндрической формы со встроенной внутри резиновой мембраной. Используется в схемах с принудительной циркуляцией теплоносителя и устанавливается в помещении топочной. Подвод теплоносителя осуществляется также снизу, сверху аппарата установлен сервисный золотник для закачки воздуха.

Резиновая мембрана (в простонародье – «груша»), которой снабжен закрытый расширительный бак системы отопления, бывает 2 видов:

  • в виде диафрагмы;
  • баллонного типа.

Примечание. Емкости некоторых производителей имеют съемную «грушу», что дает возможность ее поменять при появлении трещин.

Форма мембраны особого влияния на работу аппарата не оказывает, хотя в бачке второго типа помещается немного больше воды. С другой стороны от «груши» закачан воздух (иногда – азот) под определенным давлением, его необходимо настраивать под каждую систему индивидуально. Все закрытые расширительные бачки действуют одинаково просто: при нагревании теплоносителя давление в сети растет, мембрана растягивается и запускает воду внутрь бака. При остывании все протекает в обратном порядке.

Герметичный расширительный бачок для газового котла настенного типа зачастую встроен внутрь теплогенератора, так как обладает малыми габаритами. Кроме того, аппарат не сообщается с атмосферой и диффузия кислорода в теплоноситель полностью исключается. Слабое место таких бачков – мембрана, срок ее службы очень редко дотягивает до 10 лет, и не всегда есть возможность ее заменить.

Существует и третий вид компенсационных устройств — вакуумный расширительный бачок для отопления закрытого типа без «груши». В продаже их найти трудно, да и нет смысла, поскольку такая конструкция – самая неудачная. Роль мембраны в емкости играет сам воздух, что приводит к его активной диффузии в воду, а это недопустимо. И потом, уровень в емкости будет все время повышаться, в результате компенсировать расширение станет некуда.

Рекомендации по выбору

Если в доме планируется или уже смонтирована схема с естественной циркуляцией, то расширительный бак открытого типа – как раз для вас. Мудрить с вакуумным бачком здесь не стоит, помните, что вода в такой системе движется только за счет разницы удельного веса и аппарат может не сыграть своей роли. Открытый сосуд можно купить, а можно и смастерить самостоятельно, главное, — верно произвести расчет объема расширительного бака, о чем мы поведаем ниже.

С вакуумными мембранными сосудами дело обстоит немногим сложнее. Есть одно предостережение: оказавшись в магазине среди множества подобных изделий, не перепутайте бачок для отопления с гидроаккумулятором для водоснабжения. Внешне они очень похожи, даже цвет может быть одинаковым, так что подбор бака по данному признаку исключается. Отличаются резервуары по надписи на шильдике, для отопления указана рабочая температура до 120 ºС и давление до 3 Бар. На гидроаккумуляторе, соответственно, до 70 ºС и давление до 10 Бар.

Осуществляя выбор, также стоит обратить внимание на возможность замены «груши» на случай ее выхода из строя. Размер аппарата подбирается по результатам расчета бака закрытого типа.

Расчет расширительного бака

В технической литературе и на просторах интернета можно найти множество методик, по которым выполняется расчет расширительного бака для системы отопления с естественной и принудительной циркуляцией теплоносителя. Но в большинстве своем они содержат массу сложных формул с привязкой к мощности котла и другим параметрам. Вы не ошибетесь, если воспользуетесь более простым способом определения объема бака.

Способ основан на утверждении, что количество воды в системе при максимальном нагреве возрастет не более, чем на 5%. То есть, сначала высчитываете объем воды следующим образом:

  • количество теплоносителя в котловом баке – по паспорту;
  • объем воды в трубопроводах – по формуле площади круга находите площадь поперечного сечения каждой трубы и умножаете ее на длину;
  • вместительность радиаторов – тоже по паспорту на изделие.

Просуммировав результаты, осуществляете подбор и расчет расширительного бака с запасом, взяв не 5, а 10% от получившейся суммы. Это и будет его вместительность.

Заключение

Просчитать объем и выбрать бак закрытого типа достаточно просто, останется только правильно его установить. Это тоже можно выполнить самостоятельно, руководствуясь инструкцией, прилагаемой к изделию.

Как выбрать расширительный бак для отопления, чтобы не ошибиться?

Каждый элемент отопительной системы выполняет свою функцию, от работоспособности которого зависит бесперебойное функционирование всей системы. К примеру, выбор расширительного бака для системы отопления нужно производить в соответствии с определенными требованиями, учитывая площадь помещения, тип теплоносителя, системы.

Необходимость и принцип функционирования

Еще из школьного курса каждый человек получает сведения, что при нагревании любое тело расширяется, происходит увеличение объема жидкости, газа. Также значительно увеличивается давления, что при нерациональном объеме, может привести к нарушению целостности сосуда – разрыву резервуара. Чтобы этого не произошло, следует предусмотреть установку клапана безопасности. Необходимость расширительного резервуара заключается в размещении теплоносителя, объем которого возрастает при нагревании. Во время охлаждения жидкость обратно возвращается в систему.

Разделение по типам

Существует различие данного типа оборудования по формам, габаритам, а именно: расширительный бачок для отопления открытого типа и закрытого. Каждая емкость имеет свои особенности конструкции.

Расширительный бачок открытого типа

Открытый тип иначе называют гравитационным или самотечным, по своей конструкции он представляет собой резервуар, выполненный из металла, верх которого открыт, форма выбирается посредством предпочтений заказчика. В верхней части приварен подвод, обеспечивающий герметичное соединение со шлангом, по которому подается теплоноситель. Установка такого элемента в большинстве случаев производится на достаточной высоте, идеальный вариант — чердак или верхний этаж. Этот вид применяется преимущественно для централизованных сетей.

Современный бак расширительный для открытой системы отопления выполняет следующие функции: компенсирует расширение теплоносителя, обеспечивает отведение воздуха из топочной конструкции, поскольку верх открыт. Безусловно, это существенное преимущество, так как конструкция емкости проста и неприхотлива в эксплуатации. Такой бачок можно изготовить самостоятельно. Однако здесь присутствуют свои недостатки: необходимость дополнительного утепления, при расположении на чердаке, своевременное наблюдение за уровнем воды, при надобности пополнение. Насыщение кислородом из окружающей среды способствует появлению коррозионных образований в металлических деталях.

Расширительный бак для отопления открытого типа – это цилиндрическая либо прямоугольная емкость, выполненная из листовой стали, покрытая теплоизоляционным покрытием.

Монтаж конструкции не требует специальных навыков, однако стоит учесть все рекомендации, посоветоваться с профессиональными мастерами или вызвать квалифицированных специалистов.

Конечно, каждый хозяин пытается максимально сэкономить, при этом совершить выгодное капиталовложение. Поэтому устанавливать расширительный бак для отопления открытого типа пластиковый не рекомендуется, исходя из опыта народных умельцев, так как он может не выдержать воздействия высоких температур. Оптимальный вариант – использовать оцинкованные герметичные металлические конструкции.

Расширительный бачок закрытого типа

Закрытый вариант предполагает более высокие требования к емкости, в силу эксплуатации при повышенном уровне давления. Это металлическая, закрытая емкость овальной, шарообразной формы, внутри которой расположены камеры, разделенные с помощью герметичной мембраны. Первая будет наполняться жидким теплоносителем, вторая – воздушная, в которой находится клапан для поддержания необходимого давления.

Если рассматривать расширительный бак для отопления плоский, можно выделить практичные особенности этой конструкции: экономия места, более эстетичное выполнение. По расположению устройство может быть вертикальным, горизонтальным, а также иметь сменную или стационарную мембрану. Воздушная камера такого оборудования должна содержать нужное количество атмосфер, что можно прочесть в технических характеристиках паспорта изделия. Такая продукция, при поломке, лишена возможности замены определенных комплектующих. Монтаж плоских бачков выполняют на прямых участках труб, до циркуляционного насоса.

Рекомендации при выборе

Расширительный бачок — один из основных элементов, который влияет на качество, эффективность и безопасность работы отопительной системы. Отношение к нему должно быть самым требовательным. Рассмотрим перечень особенностей, которые помогут ответить на вопрос, как выбрать расширительный бак для системы отопления.

Определяясь с выбором конструкции, нужно учесть такие рекомендации:

  1. Уделить должное внимание месту установки. Это должен быть горизонтальный, прямолинейный участок, расположенный на определенной высоте, чтобы исключить возможность гидроудара.
  2. Большинство современных производителей выпускают продукцию, в паспорте которой указана схема расширительного бака для отопления, укомплектованность предохранительным клапаном. Если такового нет, рекомендовано приобрести его, как отдельную деталь. Когда клапан срабатывает часто, это говорит о недостаточном объеме, не правильно выполненном расчете. Здесь присутствуют два варианта выхода из положения: приобрести дополнительное оборудование, установив его параллельно малогабаритному, старому, или купить расширительный бак для водоснабжения, имеющий большие габариты.
  3. Большинство современных настенных котлов уже имеют бачки, циркуляционные насосы в своей комплектации, что упрощает установку и расчеты.
  4. Специалистами рекомендован минимальный объем расширительной емкости – это около десяти процентов от общего объема всей топочной конструкции. Причем не допустимы отклонения менее указанной цифры.
  5. Чтобы обеспечить надежное функционирование системы, своевременно следить за давлением, необходимо установить манометр.

Уделим внимание качеству

Далее рассмотрим срок службы, на который рассчитан расширительный бак для отопления как выбрать более дешевый вариант, при этом не потерять на качестве. Приобретая продукцию сомнительного производителя, выполненную из ненадежных материалов, не следует рассчитывать на длительный срок эксплуатации. Поэтому лучше отдать предпочтение проверенной продукции. С другой стороны, высокая цена также не дает стопроцентной гарантии качества, некоторые реализаторы специально завышают стоимость.

Конструкции должны быть аккуратными, целостными, любые случайные механические повреждения могут привести к потере герметичности.

Оборудование нужно проверить на наличие дефектов, расширительный бак для системы отопления цена которого явно занижена, говорит о наличии каких-либо изъянов. Не обязательно, что было допущено нарушение во время изготовления продукции, возможно перевозчики выполнили некачественную транспортировку. Качество товара должно подтверждаться документально, здесь можно проверить сертификаты европейского, международного образцов. Помимо этого, изделие должно полностью соответствовать гигиеническим нормам.

Особенности расчета

На то, как работает расширительный бак в системе отопления, оказывает прямое влияние грамотно выполненный расчет. Самый распространенный способ – выполнить замер по данным счетчика, установленного на трубе водопровода. Чтобы обеспечить выполнение данной процедуры, следует контролировать объем наполнение резервуара. Как только происходит избыток жидкости, через верх конструкции начнет поступать вода. Но этот способ актуален для бачков открытого типа.

Также можно применить метод теоретического расчета, учитывая, что на 1 киловатт приходится 15 литров воды. Для начала рассчитывается необходимая мощность прибора, на основании чего выполняются несложные математические вычисления. А именно перемножаются объем воды и максимальное давление, полученное произволение делится на разность максимального давления и давления воздушной камеры (последние три показателя можно узнать из технической документации – паспорта прибора).

Просчитать объем расширительного бака для отопления можно, учитывая размеры и характеристики используемых узлов – это наиболее точный способ, который предполагает учет таких показателей как: величина трубы, теплообменника, количество радиаторов (типа, материала изготовления).

Необходимость технического обслуживания

Чтобы обеспечить максимальный срок полезной эксплуатации, необходимо соблюдать определенные правила, выполнять своевременное техобслуживание. Проводить обязательную проверку на наличие внешних повреждений, к примеру, коррозию, образование вмятин, подтек воды. Эта процедура должна выполняться не реже, чем раз в шесть месяцев. Выявленные повреждения необходимо своевременно устранять. Периодически сверять начальные, расчетные показатели давления. Проверять целостность мембран. Если нет необходимости в применении конструкции – вода сливается, а бак хранится в сухом помещении.

Расширительный бак для отопления открытого типа купить можно в любом специализированном магазине, как и продукцию закрытого типа. Применяя вышеприведенные советы и рекомендации, удастся подобрать наиболее оптимальное решение, удовлетворяющие нужды отопления дома любой квадратуры и этажности, также выполнить самостоятельную установку, руководствуясь инструкцией, а при нехватке времени, монтажные работы можно заказать у профессионалов.

Расширительный бак для отопления - как выбрать, принцип работы, характеристики

Эксплуатация закрытой централизованной и автономной теплоснабжающей системы требует установки расширительного бака. При нагревании жидкость, выступающая в роли теплоносителя, увеличивает свой объем. Изменение количества циркулируемого теплоносителя требует врезки в трубопровод специальных емкостей.

Конструктивные характеристики и принцип работы расширительного бака

Расширительный бак представляет собой специальную металлическую емкость, которая подключается к централизованной или автономной теплоснабжающей системе. Основное его функциональное назначение – снижение давления за счет приема излишков жидкости и устранение расширения циркулируемого теплоносителя.

Установка расширительного бака позволяет избежать значительного повышения давления внутри системы и гидравлического удара, который может привести к повреждению основных конструктивных элементов и узлов инженерной системы, разрыва трубопровода и кранов, а также других неблагоприятных последствий для отопления.

Принцип функционирования бака достаточно прост. Поднятие температуры циркулирующего теплоносителя на 10 градусов приводит к постепенному увеличению его объема на 0,3 процента, что обуславливает повышение давления в системе отопления. Резервуар с легкосжигаемой субстанцией (воздухом) дает возможность его компенсировать, что минимизирует риск гидроудара.

Монтаж расширительного бака для отопления целесообразен для закрытых систем с постоянным объемом циркулируемой жидкости. Резервуары для излишков воды в контуре теплоснабжения устанавливаются в открытых системах, которые контактируют с атмосферными воздушными массами, также в централизованных системах с верхним разливом.

Основное назначение бака:

  • устранение излишков циркулирующего теплоносителя, образуемых при расширении воды при нагрев;
  • контроль гидростатического давления в инженерной системе;
  • пополнение системы недостаточным объемом теплоносителя при снижении его температуры;
  • удаление и выведение из трубопровода воздуха и насыщенных паров, образуемых при работе отопительного котла.

Виды и характеристики расширительных баков

Расширительный бак обеспечивает стабильную эксплуатацию и долгий срок службы отопительной жидкостной системы, поэтому к его выбору важно отнестись внимательно. Для разных систем теплоснабжения используются определенные типы емкостей для приема избытка теплоносителя.

В зависимости от конструктивного исполнения выделяют расширительные баки двух типов:

  • Открытые баки. Прямоугольные или цилиндрические резервуары, монтаж которых осуществляется в верхней точке инженерной системы (к примеру, на чердаке жилого дома или промышленного объекта). Бак оснащается двумя патрубками для приема и выведения излишков теплоносителя;
  • Закрытые баки. Металлический резервуар в форме шара или овала, разделенный на две секции крепким эластичным мембранным полотном. При поступлении жидкости внутрь бачка мембрана медленно расширяется, что приводит к вытеснению воздуха из резервуара через регулирующий клапан. При падении давления в системе теплоснабжения мембранное полотно сужается, что обуславливает «выдавливание» теплоносителя обратно в трубопровод

Открытый расширительный бак для отопления используется только для систем теплоснабжения, не подключенных к циркуляционному насосу. Основными его недостатками являются сложность монтажа (в виду необходимости установки в самой верхней точке системы), возможное появление ржавчины на внутренних конструктивных элементах (при контакте с кислородом), повышение теплопотерь (при недостаточной теплоизоляции резервуара). Главное его преимущество – демократичная стоимость.

Открытый расширительный бак для отопления в современных условиях используются крайне редко. Попадание воздуха в систему приводит к неизбежному появлению ржавчины на металлических элементах и конструкциях, а испарение теплоносителя приводит к необходимости постоянного контроля и восполнения его объема.

Закрытый расширительный бак используется в централизованных и автономных системах. В продаже представлен большой выбор резервуаров мембранного типа, но двумя наиболее востребованными и популярными разновидностями являются:

  • С диафрагменной мембраной. Надежная несменная конструкция резервуара, изготовленная методом холодного штампования. Внутри емкости устанавливается мембранное полотно, которое расширяется при попадании внутрь теплоносителя и сужается при падении температуры в системе. Резервуар с мембраной-диафрагмой устойчив к перепадам давления в системе, однако при повреждении или износе мембраны придется менять весь бак;
  • С фланцевой конструкцией. Мембрана крепится внутри металлического резервуара с помощью фланцевых соединений, что дает возможность поменять полотно при повреждении или сильном износе. Другим преимуществом фланцевой конструкции мембранного бака является высокая антикоррозионная защита, поскольку теплоноситель не соприкасается с металлическими стенками резервуара. Фланцевые емкости могут иметь горизонтальную или вертикальную конструкцию бачка, мембрана в них надежно и плотно прижата по периметру резервуара.

Закрытый расширительный бак устанавливается около котла отопления или бойлера, он не требует выноса в верхнюю точку системы, что обуславливает экономию затрат. Другими его преимуществами являются компактные габариты, отсутствие испарения теплоносителя, незначительные тепловые потери, высокая антикоррозионная устойчивость, низкие эксплуатационные расходы, возможность эксплуатации при высоком давлении.

При выборе расширительного бака в Челябинске необходимо учитывать тип теплоснабжающей системы и объем циркулируемого теплоносителя. При приобретении мембранных резервуаров важно учитывать показатели диффузной устойчивости, диапазон колебаний рабочей температуры, срок службы, соответствие санитарным нормам и требованиям.

В интернет-магазине ТермоТехника вы можете купить гидроаккумуляторы Рефлекс по самым низким ценам

Расчет емкости расширительного бака

При расчете объема расширительного бака для отопления нужно учесть вместимость системы, место предполагаемой установки резервуара, допустимое гидравлическое давление, тип теплоснабжающей системы (к примеру, централизованная или автономная, закрытая или открытая).

Обратите внимание! При расчете объема резервуара можно воспользоваться услугами сторонних специалистов или выполнить его самостоятельно. Самый простой способ определить вместимость системы отопления. К примеру, при объеме циркулируемого теплоносителя в 400 л, требуется расширительный бак с емкостью 40 л (10 процентов от исходного объема).

При циркуляции в теплоснабжающей системе вместо воды гликолевой жидкости, к расчетному объему расширительного металлического резервуара необходимо прибавить около 50 процентов. Также важно учитывать, что при эксплуатации закрытой системы отопления около 3 процентов теплоносителя уходит на восполнение возможных утечек.

Для получения более точного расчета рекомендуется воспользоваться специальным программным обеспечением или он-лайн калькуляторами. При правильном расчете емкости резервуара предохранительный регулирующий клапан не будет срабатывать.

Особенности монтажа и техобслуживания бака

Установка конструкции расширительного бака выполняется в полном соответствии с инструкцией и техническим планом. Монтаж оборудования в инженерную систему должен осуществлять квалифицированный специалист, обладающий необходимыми знаниями, опытом работы и оборудованием.

Открытый резервуар устанавливается в верхней части системы, а расширительный бак альтернативного закрытого типа в любом месте (но не после циркуляционного насоса). Надежная фиксация резервуара позволяет предупредить повреждение теплоснабжающей системы (заполненный водой бак имеет большую массу), при монтаже емкости необходимо учитывать удобство будущей эксплуатации оборудования.

Техобслуживание расширительного резервуара предполагает выполнение регулярных проверок:

  • на наличие внешних повреждений – следов ржавчины, вмятин и механических дефектов, подтеков;
  • соответствие начального давления расчетным показателям;
  • целостность мембранного полотна (при наличии повреждений проводится замена мембраны или бачка полностью).

Обратите внимание! Если резервуар для излишков воды системы отопления длительное время не используется необходимо слить с него остатки жидкости.

В интернет-магазине ТермоТехника вы можете купить расширительные баки Рефлекс немецкого производства по самым низким ценам.

Как подобрать расширительный бак для отопления

Отопление – одна из важнейших систем для поддержания комфортных условий в любом помещении. И одной из значимых частей отопительной системы являются расширительные баки. Дело в том, что большая часть отопительных систем строится на подогреве воды, которая выполняет роль теплоносителя. При нагревании вода расширяется, а значит, увеличивается в объеме. Поэтому для отвода излишка жидкости необходима специальная емкость, в роли которой и выступают расширительные баки.

Данный элемент системы предохраняет все важные узлы и коммуникации от резких скачков давления из-за расширения жидкости, поэтому правильный выбор расширительного бака крайне важен для исправного функционирования отопления.

Может показаться, что у небольшой отопительной системы дома или квартиры вовсе нет расширительного бака. Но эти элементы прячутся в корпусе котла: некоторые модели теплогенераторов сразу снабжаются встроенными баками, объем которых достигает 12 л. Если количество жидкости невелико (а современные системы редко используют более 100 л воды), встроенный бак подходит лучше всего, но в иных случаях требуется установка расширительного бака отдельно.

Давайте разберемся, какой расширительный бак лучше для каждого случая и по каким критериям выбирать данный элемент системы.

Как подобрать расширительный бак для отопления

Прежде всего отводные емкости классифицируют на два типа:

  • закрытые;
  • открытые.

Открытый бак – обычная емкость, которая накрывается крышкой и трубой подсоединяется к сети. Через эту трубу в бак поступает расширившаяся нагретая вода, а уходит охлажденная. В верхней части емкости иногда предусмотрена еще одна труба для перелива лишней воды в канализационную систему, предохраняя бак от переполнения.

Закрытые емкости изнутри оснащаются специальной резиновой мембраной. Они герметичны и подходят для отопительных систем, работу которых обеспечивает насос. Мембрана делит такой бак на две части, поэтому подобные расширительные баки еще называют мембранными.

В верхней части находится кислород или азот, а в нижнюю и поступает вода, увеличившаяся в объеме вследствие нагревания. По мере наполнения камеры жидкостью мембрана увеличивается, увеличивая давление во второй части устройства, с газом. Затем вода остывает, давление уменьшается, и газ выталкивает охлажденную жидкость обратно в отопитель.

По негласному правилу, расширительные баки отопительной системы красного цвета. Другие, синие, работают по схожему принципу и используются в системах горячего водоснабжения.

Стоит отметить, что расширительные баки первого типа устарели и на данный момент почти не используются в отопительных системах.

Закрытые расширительные баки могут комплектоваться несменной или сменной фланцевой мембраной.

  • Несменные дешевле.
  • Сменные фланцевые мембранные расширительных баков заменяются в случае повреждения, обеспечивают большее давление (а значит, эффективность работы системы повышается), а еще баки с такими мембранами могут иметь как вертикальную, так и горизонтальную ориентацию корпуса.

Как подобрать место установки расширительного бака для системы отопления

Размещение бака зависит от типа отопительной системы.

  1. Открытая система – сосуд сложной формы со специфической конвекцией. Все ее устройство подчинено цели как можно быстрее поднять нагретую жидкость в верхнюю точку системы, после которой вода сама потечет обратно в котел через радиаторы. При этом важно не мешать перемещению пузырьков воздуха вверх. Чтобы соблюсти все эти условия, расширительные баки устанавливают в наивысшей точке, обычно вверху разгонного коллектора.
  2. В закрытой системе, когда циркуляция жидкости обеспечивается насосом, отводная емкость может быть установлена в любом удобном месте.

Как настроить работу герметичного расширительного бака

Чтобы система работала исправно, необходимо правильно ее настроить.

  1. Прежде всего, найдите в инструкции к емкости показатель давления, которое необходимо поддерживать в баке – данный параметр зависит от рабочего давления нагревательной системы.
  2. Например, искомый показатель – 2 атмосферы в случае нагретой жидкости. То есть, после расширения вода выталкивается в емкость с силой, равной 2 атмосферам. Если давление в баке выше, мембрана не будет растягиваться, и вся вода не вытесняется, после чего произойдет аварийный выброс воды через специальный клапан или воздухоотводчик.
  3. Если давление в баке намного меньше, теплоноситель спокойно попадает в резервуар, растянет мембрану, а когда остынет, не будет вытеснен обратно в трубу.
  4. Давление в емкости должно быть на 0,2 меньше, чем рабочее давление контура отопления.

Чтобы откачать воздух и получить искомый показатель давления, сделайте следующее:

  • перекройте кран, чтобы бак не сообщался с контуром отопления;
  • снимите емкость;
  • слейте воду путем накачивания воздуха через ниппель;
  • спустите из камеры весь воздух;
  • накачайте давление, которое необходимо для работы конкретной системы, сделать это можно обычным насосом;
  • установите емкость на место.

А чтобы проверить работоспособность бака после монтажа, включите котел, не открывая вентиль, и наблюдайте за показателями манометра. Когда стрелка дойдет до 1, откройте доступ воды в бак. Если затем давление снизится до 0,1 атмосферы, вы все сделали правильно, и система функционирует как надо.

Какой объем расширительного бака выбрать

После выбора типа расширительного бака и места его установки важно определить необходимый объем. Рассчитать его можно более сложным, профессиональным методом, и способом попроще. Разумеется, более сложный метод даст и более точный результат.

  1. Профессиональный расчет на то и профессиональный: делают его специалисты-инженеры при помощи специального программного обеспечения. При расчете они учитывают все факторы, влияющие на стабильность функционирования системы отопления. Результат точен и надежен, но сам процесс расчетов займет немало времени. Однако, установка расширительного бака и монтаж системы отопления в целом – решение на десятилетия, поэтому трижды подумайте, уместно ли пытаться сэкономить деньги и время в данном случае.
  2. Самостоятельный расчет при помощи специального калькулятора. Такой калькулятор вы без труда найдете в интернете. Если вы представляете себе, как функционирует ваша отопительная система и какими характеристиками обладает, то сможете внести ряд параметров в соответствующие поля и получить расчет нужного вам объема расширительной емкости. Конечно, такой подход несколько упрощен, и применять его можно лишь в отношении индивидуальных систем отопления. Чтобы получить максимально точный результат, произведите расчет на онлайн-калькуляторах разных сайтов.
  3. Приблизительный расчет, название которого говорит само за себя. Позволяет примерно прикинуть необходимый вам объем расширительного бака, и использовать данный подход можно лишь на стадии планирования бюджета и общего монтажа системы, но никак не перед покупкой конкретной емкости. Для получения примерного результата, следует умножить весь объем воды отопительной системы на 0,8. Например, на 100 л жидкости необходим бак объемом 8 л. Можно считать и по-другому: 15% от общего объема воды и должны составлять объем вашей емкости.
  4. Расчет по формулам можно сделать и самостоятельно, если вы уверены в своей внимательности. Малейшая неточность кардинально повлияет на результат, поэтому беритесь за дело только при должном опыте технических расчетов. Соответствующие формулы вы легко найдете на специализированных порталах. Необходимый объем вычисляется с учетом типа и характеристик жидкости, объема системы отопления, давления и ряда других параметров. Чтобы результат максимально соответствовал действительности, воспользуйтесь разными формулами, а затем сравните полученные цифры. Если они примерно одинаковы, высока вероятность, что ваши расчеты произведены верно и дали точный результат.

Качество расширительного бака и техника безопасности

Техника безопасности важна для всех устройств и особенно у работающих под давлением систем, к которым относятся расширительные баки. Для надежного и безопасного функционирования у таких устройств предусмотрены предохранительные клапаны. При этом важно, чтобы они были правильно настроены.

  • Выбирайте емкости с возможностью регулировать клапаны, меняя максимальное давление в баке.
  • Обратите внимание, что клапаны должны предусматривать возможность принудительного открывания, чтобы вы могли регулярно следить за исправностью защитных устройств, а также не допустить залипание золотника.

Надежность и долговечность бака во многом зависит от мембраны. Поэтому обязательно посмотрите на срок ее годности и диапазон допустимых температур, а также оцените общее качество и устойчивость к диффузии.

Лучше брать модели проверенных брендов и перед покупкой удостовериться, что устройство снабжено всеми необходимыми сертификатами, подтверждающими качество емкости и безопасность ее использования. Сравнить цены удобно в каталоге Price.ua.

Как правильно выбрать расширительный бак. Статьи компании «IRANRADIATOR 1998 »

Закрытые системы отопления помещений работают в условиях повышенного давления. Поэтому при эксплуатации системы возможны различные аварийные или нештатные ситуации. Для того, чтобы этого не произошло, требуется купить расширительный бак для системы отопления и установи его в систему нагревания воды. Структурно расширительный бак для водоснабжения представляет собой гидроаккумулятор (компенсатор), который используется для компенсации давления, возникающее при расширении теплоносителя в процессе нагрева.

Без расширительного бака в отопительной системе возникают критическое давление, в результате чего запорная арматура и весь трубопровод в целом может получить значительные повреждения. Во избежание подобных ситуаций важно знать как правильно выбрать расширительный бак для отопления.

Как правильно выбрать расширительный бак для системы отопления

Прежде чем купить расширительный бак и использовать его в системе отопления, необходимо обратить пристальное внимание на несколько важных характеристик компенсаторов

  • номинальный объём ёмкости
  • диаметр подключения ёмкости к сети
  • тип и разновидность используемого теплоносителя
  • общий объём теплоносителя при максимальных нагрузках
  • максимальные показатели давления внутри системы отопления
  • минимальное давление между мембраной и баллоном внутри ёмкости

Разобраться во всех технических тонкостях расширительного бака неопытным людям довольно сложно. Поэтому профессиональные инженеры и проектировщики советуют учитывать всего два основных параметра при выборе компенсатора:

1. Объем теплоносителя

2. 10-25% запас по объему мембранного бака

Расчёт максимального объёма расширительного бака осуществляется с учётом следующих показателей:

  • чем больше воды используется в отопительной системе, тем большим по объёму должен быть расширительный бак
  • если отопительная система работает при минимальной температуре, для неё рекомендуется устанавливать расширительный бак небольшого объёма
  • если теплоноситель в процессе эксплуатации сильно расширяется, рекомендуется выбирать компенсатор большего объёма

Основная задача расширительного бака — создать так называемый «эксплуатационный запас», который необходим для компенсации небольших утечек, испарения или потери жидкости при использовании фильтров, насосов и других комплектующих отопительной системы.

Подбираем расширительный бак для системы отопления

На практике используются различные технологии обогрева строений. Но если речь идет об отоплении многоквартирных зданий или частных домов, то сложно найти альтернативу водяной системе. Ее неотъемлемая часть – расширительный бак. Отсутствие такового влечет множество негативных последствий. Но бессмысленно приобретать и устанавливать любой из специальных резервуаров данной группы – нужно грамотно выбрать оптимальную версию прибора и смонтировать, соблюдая определенные правила.

Назначение расширительного бака

К сожалению, не все знают о роли, которую он играет в системе отопления, а потому к его приобретению и установке относятся как к чему-то второстепенному, не заслуживающему особого внимания. А ведь РБ одновременно выполняет несколько важнейших функций.

  1. Защита системы и оборудования. Любой теплоноситель (вода или специальные антифризы) при нагревании расширяется. И этот прирост значительный – до 0,3% на каждые 100С. Циркулирует жидкость по замкнутому контуру, следовательно, увеличение ее объема инициирует повышение давления. Как результат – сбои в работе оборудования (а то и аварийное отключение котла), протечки (или разрывы) в трубах и радиаторах отопления.
  2. Нивелирование риска гидравлических ударов. Даже если в теплоноситель и попадет воздух (а подсос в системе не редкость), он вместе с частью жидкости поступит в расширительный бак. Изделия вместимостью более 50 л оснащены пневмоклапаном, который автоматически стравливает «пузыри» в атмосферу. При установке менее габаритных РБ монтируется сливной кран или тройник – проблема решается быстро.
  3. Продление ресурса отопительного оборудования. Котел, постоянно меняющий режим, подвергающийся гидроударам, без расширительного бака в системе отопления долго не прослужит – его придется ремонтировать. Это в первую очередь относится к теплообменнику, тонкие стенки которого могут не выдержать давление свыше расчетного. То же касается и циркуляционного насоса: систематические изменения напора воды в контуре – одна из основных причин его частых поломок.
Если добавить, что без специальной емкости не получится добиться стабильного, комфортного микроклимата в помещениях дома, ее роль в системе отопления неоценима.

Виды расширительных баков

Открытого типа

Эта версия резервуаров практически вышла из употребления – для установки в схемах отопления применяется крайне редко. Такие емкости (короб или бочка с крышкой) подходят только для самоточных систем и характеризуются единственным плюсом: стоят достаточно дешево. К тому же при определенных навыках их можно изготовить самостоятельно, по своим чертежам. Но минусов много, и это нужно учитывать, выбирая именно такую версию расширительного бака.

Недостатки:

  • Сложность монтажа. Она выражается в нескольких факторах. Расширительный бак открытый нужно монтировать в самой верхней точке системы с естественной циркуляцией. Как правило, это чердачное помещение. Бак, наполненный водой, весит достаточно много – еще одна сложность выбора места. К тому же его необходимо качественно утеплить, иначе не избежать образования льда при сильных морозах, а это дополнительные расходы. Для эффективной работы расширительного бака к нему придется подводить нитку водопровода, чтобы регулярно пополнять запасы жидкости, уменьшающиеся вследствие испарения. Иначе давление в системе начнет расти, что приведет к сбоям в работе котельного оборудования. Также необходимо избегать и переливов через край емкости при сильном расширении теплоносителя, а потому нужно присоединить и отводящую трубу (в канализацию).
  • Эксплуатационные трудности. В систему отопления придется заливать только воду. Использование специальных жидкостей-незамерзаек нецелесообразно. Стоят они дорого, а их испарение из емкости происходит достаточно интенсивно: слишком большие денежные расходы. Контроль состояния расширительного бака и уровня теплоносителя осложнен – придется регулярно подниматься на чердак. То же относится и к ремонту (замене образца): все это крайне неудобно и хлопотно. Есть и еще один существенный минус – вероятные протечки в корпусе резервуара. Учитывая, в каких условиях эксплуатируется металлическая емкость (перепады влажности, температуры) под кровлей, ее швы долго не выдержат – появятся микротрещины.

Закрытого типа

Такие расширительные баки универсальны в применении, а если система с принудительной циркуляцией, то альтернативы им нет. В продаже встречаются две разновидности изделий: с мембраной (перегородкой) или колбой (грушей). В первом случае ремонт при повреждении РТИ невозможен (только замена расширительного бака), во втором достаточно демонтировать эластичную вставку и поместить в резервуар новую, аналогичную по параметрам.

Достоинства:

  • Монтаж в любом удобном месте, если оно соответствует правилам выбора.
  • Удобство подключения к системе отопления.
  • Меньшие, по сравнению с открытыми баками, размеры.
  • Большой сортамент, разнообразие форм и конфигурации корпуса.
  • Установка закрытого расширительного бака проще и обходится дешевле – нет необходимости в утеплении и присоединении труб (достаточно одной гибкой подводки).
  • Полная герметичность. Если все соединения проведены грамотно, протечки исключены.
  • Универсальность в применении теплоносителя. В системы отопления с закрытыми расширителями баками можно заливать любую жидкость, рекомендуемую производителем, а не только воду. Насколько это актуально для загородных строений или систем, часть трассы которых проложена по территории, комментариев не требует.

Нюансы выбора расширительного бака

Его вместимость, расчет параметров – это отдельная тема. В магазине обязательно стоит уточнить, что за емкость продается под наименованием расширительный бак (это относится к его закрытым версиям). Гидроаккумуляторы, монтируемые в системах водоснабжения, выглядят так же, но эти приборы не являются взаимозаменяемыми, о чем не знают даже некоторые менеджеры, не говоря уже о рядовых потребителях. Ориентируясь на цвет, можно обмануться. Стандартом предусмотрено, что корпуса РБ должны быть красными, а ГА синими. Только вот не все производители придерживаются данного правила. А ведь отличия между баками существенные.

  • Вид РТИ. Для гидроаккумуляторов используется резина класса «пищевая», так как речь идет о водопроводе. Стоит она дорого, и вряд ли целесообразно покупать такую колбу для расширительного бака.
  • Характеристики мембраны. Для гидроаккумулятора главный параметр – эластичность, так как прибор постоянно подвергается динамическим нагрузкам в водопроводе. Применительно к расширительному баку это не актуально – система отопления является достаточно инерционной. На первый план выходит такой показатель, как устойчивость перед высокими температурами. Теплоноситель в контуре нагревается до +95, и в таких условиях РТИ ГА (не свыше +50) долго не выдержит, разрушится.

Компания «АЛЬФАТЕП» предлагает большой сортамент расширительных баков различных версий, параметров от ведущих производителей по их ценам. На страницах сайта alfatep.ru можно подобрать оптимальную модель резервуара. Специалисты компании помогут с расчетами его характеристик применительно к конкретной системе с учетом всех ее особенностей. Задать вопросы можно по телефону 8 (495) 109 00 95 или в разделе «Контакты – Обратная связь». Работаем по все регионам России. Жителям Подмосковья доступны услуги сервисного подразделения: монтаж, настройка, пуск в работу и техническое сопровождение отопительного оборудования любого типа.

Руководство по проектированию расширительного бака

, Определение размера и выбор расширительного бака для системы горячего водоснабжения

Раздел 4.0: Определение размера расширительного бака

После выбора типа расширительного бака необходимо определить значения, которые будут использоваться в уравнении, соответствующем типу расширения. В этом разделе будет обсуждаться каждая из переменных, так что вы можете определить значения для каждой переменной в различных ситуациях.

4.1 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ТЕМПЕРАТУРЫ

Значения температуры используются для определения «дельты Т» и значений удельного объема, обсуждаемых в следующем разделе. Вы должны найти самые низкие и самые высокие температуры, которые могут возникнуть в системе водяного горячего водоснабжения.

Низкая температура: Низкое значение температуры - это температура в системе, которая возникает, когда генератор горячей воды выключен, а в здании самые низкие температуры.Таким образом, низкая температура будет зависеть от местоположения, но должна находиться в диапазоне, показанном ниже.

  • Низкая температура: от 32 F до 70 F

Если гидравлическая система горячего водоснабжения представляет собой смесь гликоля, то самая низкая температура может отличаться от указанной ранее. Добавление гликоля в горячую воду позволяет снизить температуру из-за более низкой точки замерзания гликоля.

Высокая температура: Значение высокой температуры - это температура, которая возникает при включении насоса (-ов) горячей воды и генератора (-ов) горячей воды.Когда гидравлическая система горячего водоснабжения включена, гидравлическая горячая вода может достигать максимальной температуры на выходе генератора горячей воды. Генераторы горячей воды с низкой температурой обычно имеют максимальную температуру 250 ° F. Генераторы средней горячей воды могут производить температуру до 350 ° F, а генераторы высокой температуры горячей воды могут производить температуру до 400 ° F.

4.2 ОПРЕДЕЛЕНИЕ УДЕЛЬНЫХ ЗНАЧЕНИЙ ОБЪЕМА

Значения удельного объема определяются на основе данных о свойствах жидкости.Калькулятор расширительного бака включает значения удельного объема воды и различных смесей полипропиленгликоля и полиэтиленгликоля.

Значения давления пара указаны в PSIA
.

Значения удельного объема также можно найти в Основах ASHRAE для воды и на следующем веб-сайте для смесей гликоля.

4.3 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ДАВЛЕНИЯ

Калькулятор расширительного бака требует ввода трех значений давления: (1) минимальное давление, (2) максимальное давление и (3) давление предварительной зарядки. Каждое из этих значений будет обсуждаться ниже, но сначала вы должны понять разницу между манометрическим давлением и абсолютным давлением, а также термины, давление пара и точку отсутствия изменения давления.

Манометрическое давление - это давление без добавления атмосферного давления.Например, манометрическое давление 0 фунтов на квадратный дюйм соответствует давлению в 1 атмосферу или (14,7 фунтов на квадратный дюйм). Термин «абсолютное давление» означает атмосферное давление.

Рис. 4. Не забудьте преобразовать манометрическое давление в абсолютное перед использованием уравнений расширительного бака.
4.3.1 ДАВЛЕНИЕ ПАРА

Давление пара или абсолютное давление помогает выбрать минимальное давление, необходимое в системе.Давление пара зависит от температуры воды. С повышением температуры увеличивается и давление пара. Например, давление пара воды при 85 F составляет примерно 1,4 фута напора, а давление пара воды при 200 F составляет примерно 26,6 фута напора. Давление пара - это минимальное давление, необходимое для удержания воды в жидкой форме. Например, если давление воды при 200 F изменить до 20 футов напора, вода испарится. Давление пара определяется автоматически в зависимости от типа жидкости и температуры жидкости.

Рис. 5: С увеличением температуры динамическая вязкость уменьшается, а давление пара увеличивается.

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о температурах от 32 F до 420 F. Давление водяного пара в горячей воде в зависимости от температуры

4.3.2 ТОЧКА БЕЗ ИЗМЕНЕНИЯ ДАВЛЕНИЯ

Часто вы слышите, что расширительный бак - это точка, в которой давление в системе не меняется.Это правда, но предполагается, что температура не меняется. Давление в расширительном баке не изменится при включении или выключении насоса в системе, но температура останется прежней. При рассмотрении следующих вопросов для обсуждения определения низкого / минимального и высокого / максимального давления помните, что давление в расширительном баке является функцией температуры, а не насоса.

4.3.3 НИЗКОЕ / ДАВЛЕНИЕ ЗАПОЛНЕНИЯ

Низкое давление - это минимальное давление в системе для достижения наиболее строгих требований из следующих трех ограничений: (1) 10 фунтов на кв. или (3) больше, чем давление пара горячей воды при самой высокой температуре во всех точках системы.

(1) Ограничение высоты: низкое давление или давление наполнения - это давление, необходимое в точке наполнения, необходимое для заполнения всей системы трубопроводов и достижения 10 фунтов на кв. Дюйм в самой высокой точке трубопровода, чтобы предотвратить попадание воздуха в воду / раствор. При расчете этого давления следует исходить из предположения, что насос (-ы) выключен, а температура жидкости самая высокая. Точка наполнения обычно используется потому, что расширительный бак расположен в точке наполнения и имеет примерно одинаковое давление.Если расширительный бак расположен вдали от точки наполнения, вы можете использовать разницу высот между точками наполнения, чтобы найти минимальное давление в расширительном баке.

Например, предположим, что температура наполняемой воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится на высоте 160 футов над чистым полом. Это приведет к перепаду высот в 150 футов или 65,0 фунтов на кв. Дюйм.Таким образом, давление заполнения должно составлять 75 фунтов на квадратный дюйм. Этот пример проиллюстрирован на первом следующем рисунке.

(2) Ограничение чистого положительного напора на всасывании: Затем вам следует также проверить чистый положительный напор на всасывании, необходимый для насосов горячей воды для гидравлических систем. Низкое давление или давление наполнения должно быть достаточно большим, чтобы обеспечить требуемый чистый положительный напор на всасывании.

Например, предположим, что температура наполняемой воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится всего на 30 футов над чистым полом.Это приведет к перепаду высот всего в 20 футов или 8,6 фунтов на квадратный дюйм. Таким образом, в соответствии с предыдущим ограничением минимальное давление будет всего 18,6 фунта на квадратный дюйм. Однако, если гидравлический насос горячей воды расположен на 10 футов выше точки наполнения, то давление на всасывании водяного насоса горячей воды будет только 14,3 фунта на квадратный дюйм. Если для насоса требуется чистый положительный напор на всасывании 20 фунтов на кв. Дюйм, то давление заполнения, определенное из ограничения по высоте, не будет соответствовать ограничению чистого положительного напора на всасывании.Таким образом, давление наполнения должно быть увеличено, чтобы соответствовать ограничению чистой положительной высоты всасывания. Этот пример проиллюстрирован на втором следующем рисунке.

Рис. 6. Минимальное давление / давление заполнения определено таким образом, чтобы удовлетворять требованию 10 фунтов на кв. Дюйм в наивысшей точке, как показано зеленым цветом. Затем определяются давления на более низких отметках путем преобразования футового напора в фунты на кв. Дюйм. Это приводит к давлению наполнения 75 фунтов на кв. Дюйм и давлению всасывания в водяном насосе горячей воды 70.7 фунтов на кв. Дюйм. Вам также следует дважды проверить, что чистый положительный напор на всасывании, необходимый для гидравлического насоса горячей воды, соблюден, но в этом примере давление всасывания очень высокое и должно быть легко достигнуто. Насос выключен при определении минимального давления.

Рис. 7. На этом примере зеленым цветом показано минимальное давление в точке заполнения, основанное на 10 фунтах на кв. Дюйм в наивысшей точке. Красный цвет показывает давление в точке заполнения, основанное на минимальном давлении 20 фунтов на кв. Дюйм на всасывании водяного насоса горячей воды.Как видите, красный цвет соответствует более высокому минимальному давлению в точке заполнения и, следовательно, более высокому минимальному давлению в расширительном баке. Таким образом, для вашего уравнения вы должны использовать более высокое минимальное значение давления, основанное на NPSHR. Насос выключен при определении минимального давления.

(3) Ограничение давления пара: Последнее ограничение обычно является самым строгим ограничением для гидравлических систем горячего водоснабжения из-за высоких температур.В этом ограничении давление во всей системе должно оставаться выше, чем давление пара жидкости, чтобы предотвратить испарение. Если требуется давление выше имеющегося в здании, то закрытая система нагнетается с помощью нагнетательного насоса. Этот насос отличается от водяного насоса для горячей воды, который только обеспечивает циркуляцию жидкости в системе. Нагнетательный насос перекачивает систему подпиточной воды в замкнутую гидравлическую систему горячего водоснабжения с желаемым давлением для достижения всех трех ограничений.

Чтобы найти давление, необходимое для соответствия ограничению по давлению пара, вы можете смоделировать давления во всей закрытой системе в соответствии с этими двумя сценариями: Сценарий A: Насос выключен, Максимальная температура и Сценарий B: Насос включен, Максимальная температура.

Рисунок 8: Сценарий A: насос выключен, максимальная температура 250 ° F. На этом рисунке показана полностью замкнутая гидравлическая система горячего водоснабжения (250 ° F).В самой высокой точке самое низкое давление горячей воды будет 30 фунтов на квадратный дюйм, что выше давления пара 29,8 фунтов на квадратный дюйм. В результате в расширительном баке создается давление 87 фунтов на квадратный дюйм. Давление показано в абсолютном и манометрическом значениях для удобства сравнения с давлением пара. Если вы будете следить за преобразованием напора стопы в фунты на квадратный дюйм, вы также заметите, что преобразование больше не составляет 1 фунт на квадратный дюйм в 2,31 фута напора. Это связано с тем, что плотность воды теперь меньше, поэтому требуется более высокий столб воды, чтобы обеспечить такое же давление, как и раньше.При этой температуре преобразование составляет 1 фунт / кв. Дюйм до 2,44 фута напора.

На следующем рисунке моделируется Сценарий B: Насос включен, максимальная температура 250 F. Когда насос включается, давление в расширительном баке останется прежним, и все остальные давления будут экстраполированы с этой точки. Предполагается, что насос обеспечивает давление 20 фунтов на квадратный дюйм.

Рисунок 9: Сценарий B: Насос включен, максимальная температура 250 ° F.На этом рисунке показана та же система, что и на предыдущем рисунке, за исключением того, что насос включен. Поскольку насос работает, возникают потери на трение между расширительным баком и всасывающим патрубком насоса. В результате на всасывании насоса создается давление 75 фунтов на квадратный дюйм. Насос обеспечивает давление 20 фунтов на квадратный дюйм, поэтому давление нагнетания будет 95 фунтов на квадратный дюйм. Давление в верхней части системы выше при включенном насосе, поскольку насос обеспечивает дополнительное давление, таким образом, давление в верхней части системы составляет 32 фунта на квадратный дюйм.Перепад между верхней частью системы и расширительным баком больше, потому что будут дополнительные потери из-за трения, поскольку жидкость движется.

На следующем рисунке приведены три критерия определения минимального давления для другого сценария. На этом рисунке максимальная температура составляет 250 ° F, что соответствует давлению пара около 30 фунтов на квадратный дюйм (15,3 фунтов на кв. Дюйм). Наивысшая точка системы находится на высоте 30 футов над чистым полом, и в этой точке требуется 10 фунтов на кв. Дюйм, чтобы соответствовать критериям высоты.Требуемый чистый положительный напор на всасывании насоса составляет 20 фунтов на кв.

Рисунок 10: На этом рисунке показано минимальное давление для всех трех ограничений. Минимальное давление для достижения 10 фунтов на кв. Дюйм в наивысшей точке показано зеленым. Минимальное давление для достижения 20 фунтов на кв. Дюйм (NPSHR) на всасывании насоса горячей воды показано красным. Минимальное давление для достижения давления пара 30 фунтов на квадратный дюйм (15,3 фунта на кв. Дюйм) в наивысшей точке показано пурпурным цветом.Минимальное давление, которое следует использовать в вычислителе, составляет 25,5 фунтов на квадратный дюйм (красный) на расширительном баке. Это максимальное минимальное давление.
5.3.2 ВЫСОКОЕ ДАВЛЕНИЕ

Значение высокого давления - это максимальное давление, которое может возникнуть в расширительном баке, при котором не происходит сбоев предохранительных клапанов или оборудования из-за высокого давления. Сценарий, который вы должны проверить, - это насос включен, а горячая вода имеет самую высокую температуру.

Рис. 11: Высокое давление в расширительном баке определяется путем моделирования максимального давления на предохранительных клапанах и оборудовании и нахождения максимального значения давления, при котором давление на всем оборудовании и предохранительных клапанах находится в пределах допустимых значений. На этом рисунке показано максимальное давление 125 фунтов на кв. Дюйм в генераторе горячей воды при включенном насосе. Это приводит к максимальному давлению в расширительном баке 130 фунтов на квадратный дюйм.Рабочая температура этой системы составляет 140 F.

Вы всегда должны запускать сценарии с включенным и выключенным насосом, потому что оборудование должно соответствовать требованиям к давлению, независимо от того, включен насос или нет. Например, если вы запускаете сценарий с максимальным давлением в точке заполнения системы, равным 125 фунтов на кв. Дюйм, что является типичным максимальным давлением для трубопроводной арматуры, и насос выключен, тогда пределы давления соблюдены для всего оборудования. .Однако, как только насос будет включен, вы превысите требование 125 фунтов на кв. Дюйм для генератора горячей воды. Это показано на следующих двух рисунках.

Вы всегда должны запускать сценарии с включенным и выключенным насосом, потому что оборудование должно соответствовать требованиям к давлению, независимо от того, включен насос или нет. Например, в предыдущем сценарии воздушный сепаратор будет подвергаться давлению 135 фунтов на квадратный дюйм. Этот факт не был бы обнаружен, если бы предполагалось, что насос выключен при испытании на высокое давление в генераторе горячей воды.Поскольку воздушный сепаратор находится на той же высоте, воздухоотделитель будет находиться под тем же давлением, что и генератор горячей воды, когда насос выключен.

5,4 ЛИНЕЙНЫЙ КОЭФФИЦИЕНТ ТЕПЛОВОГО РАСШИРЕНИЯ

Для ваших расчетов можно использовать следующий линейный тепловой коэффициент расширения. Однако более точные значения можно получить, используя данные, предоставленные производителями трубопроводов.

Если у вас несколько типов труб, следует использовать более низкий коэффициент теплового расширения.Это приведет к увеличению расширительного бачка. Если у вас более высокий коэффициент теплового расширения, вы воспользуетесь преимуществом увеличения объема системы, которое происходит при расширении трубопровода. Когда жидкость нагревается, она расширяется, но труба также расширяется, чтобы вместить часть увеличившегося объема жидкости. Таким образом, выбор материала трубы, который меньше всего расширяется, даст наиболее консервативный результат.

Требуются ли расширительные баки водонагревателя? - Home Inspection Insider

Расширительный бак водонагревателя (также известный как тепловой расширительный бак) - это предохранительное устройство, которое может помочь снизить риск повреждения водонагревателя и водопроводной системы из-за повышения давления в водопроводной системе.Прямо сейчас вы можете спросить себя: «Обязательно ли это иметь?» Что ж, давай выясним, ладно?

Итак, нужны ли расширительные бачки водонагревателя? В большинстве городов жилищные водопроводные системы должны быть закрытыми системами водонагревателя. Когда новый водонагреватель устанавливается в замкнутой системе, согласно строительным нормам требуется расширительный бак. Расширительные баки не требуются для открытых водопроводных систем.

Вам нужен лицензированный сантехник? Мы можем помочь!
Получите бесплатную оценку от лучших, проверенных и лицензированных сантехников в вашем районе!

Если у вас есть собственная система водоснабжения из колодца, вам также может быть интересно, нужен ли расширительный бак водонагревателя? В большинстве систем водоснабжения колодцев есть обратный клапан между напорным баком и домом.В этом случае ваша система водоснабжения колодца закрыта, и на вашем водонагревателе потребуется расширительный бак.

Открытая система водонагревателя позволяет горячей воде из водонагревателя беспрепятственно проходить из бака водонагревателя в линию подачи холодной воды и (если давление действительно высокое) в конечном итоге обратно в городскую систему водоснабжения. Это происходит, когда нет клапанов (таких как запорный клапан, обратный клапан и т. Д.), Препятствующих протеканию воды в системе подачи холодной воды.

A закрытая система водонагревателя означает, что горячая вода не может распространяться в систему подачи холодной воды за пределы запорных или обратных клапанов. Проблема с замкнутой системой заключается в том, что горячая вода остается в ловушке, и ей некуда расширяться. Это увеличивает давление в трубопроводе подачи водопровода, что может привести к повреждению системы.

Обычно местные строительные нормы требуют наличия расширительного бака водонагревателя. Расширительные баки используются для защиты от взрыва водонагревателя.Давайте рассмотрим эту идею ниже. Также мы разберемся, что такое расширительный бак для воды и зачем его устанавливать. Итак, если вы готовы узнать все, что вам нужно знать о расширительных баках водонагревателя, продолжайте читать…

Что такое расширительный бак?

Как упоминалось выше, расширительный бак водонагревателя - это предохранительный механизм, который снижает возможное повреждение вашей водопроводной системы под давлением. Его иногда называют баком теплового расширения, и он часто требуется по закону для большинства крупных городов Северной Америки.

Поскольку вода естественным образом расширяется при нагревании (процесс известен как тепловое расширение), дополнительный объем воды создается каждый раз при срабатывании резервуара.

Было подсчитано, что стандартный бак водонагревателя на 50 галлонов расширяется примерно до 52 галлонов при нагревании до температуры 120 градусов по Фаренгейту. Этот дополнительный объем воды вызывает повышение давления, которое, если оно достаточно значительное, может со временем повредить ваш водонагреватель, сантехнику и водопроводные трубы.

Для чего нужен расширительный бак?

Расширительный бак водонагревателя действует как устройство перелива. Он поглощает излишки воды, образующиеся при расширении объема воды в результате приложенного тепла. Он также учитывает изменения давления подачи, вызванные поступлением в резервуар новой воды.

В открытой водопроводной системе расширяющаяся вода может стекать обратно в городское водоснабжение с помощью двухходового клапана, что устраняет необходимость в расширительном баке для воды.

Однако во многих домах все еще есть закрытая система водоснабжения, которая в основном представляет собой систему с односторонним (обратным, обратным или понижающим давление) клапаном.Дополнительному объему некуда деваться, вызывая тепловое расширение, что может привести к повреждению водонагревательного устройства под высоким давлением.

Удерживают ли воду расширительные баки?

В расширительном баке для воды содержится воздух, который по своей природе очень герметичен. Когда вода нагревается и расширяется, эта избыточная жидкость перетекает из нагревательного блока в расширительный бак, где сжимается воздух. Таким образом, освобождая место для увеличенного объема воды. Таким образом, давление воды не достигает значительного уровня, что помогает свести на нет возможное повреждение резервуара, арматуры и / или труб под давлением.

Какой размер расширительного бачка мне нужен?

Важно правильно подобрать размер расширительного бака для воды и подобрать его, чтобы он соответствовал вашему отопительному агрегату. Какой из них выбрать, зависит от двух основных факторов: размера водонагревателя (емкость в галлонах) и давления воды в системе трубопроводов. Эту информацию можно получить на заводской этикетке нагревателя и / или позвонив в местную компанию по водоснабжению.

В этой статье мы обсудим расширительные баки для воды, специально предназначенные для жилых помещений.Для нагревательного блока на 40 или 50 галлонов требуется расширительный бак ST-5, тогда как для блока на 60 или 80 галлонов требуется бак ST-8.

Какой расширительный бак для воды самый лучший?

Для стандартного бака емкостью 50 галлонов тепловой расширительный бак AMTROL ST-5 - это выбор Amazon’s Choice и бестселлер! В качестве портативного варианта попробуйте расширительный бак для питьевой воды Watts DET-5 на 5 галлонов. Давайте рассмотрим каждый пункт более подробно. Что лучше всего, тот, который вы выберете, может быть доставлен прямо к вашей двери всего за два дня! Зайдите в Интернет сегодня и оцените каждую модель!

AMTROL ST-5 Тепловой расширительный бак

Этот расширительный модуль доступен по цене и поможет защитить ваш отопительный агрегат от повреждений под давлением воды.Общий рейтинг 4,7 / 5, простота установки 4,9 / 5 и стоимость 4,7 / 5.

Обеспечивает безопасное соединение с водонагревателями, предотвращая опасное повышение давления воды. Он предварительно заряжен при давлении 40 фунтов на квадратный дюйм и соответствует Закону о бессвинцовых отходах. Выберите вариант на 2 или 4,5 галлона, изготовленный из высококачественного бутилкаучука и фитингов из нержавеющей стали марки 304, обеспечивающих длительную работу.

Вт DET-5 5-галлонный расширительный бак для питья

Этот расширительный бак является недорогим и портативным.Он имеет общий рейтинг 4,3 / 5 и отлично подходит для любого дома, который страдает от преждевременного повреждения оборудования (например, водонагревателя) или бытовой техники (включая стиральные и посудомоечные машины).

Это также помогает с раздражающими (и часто дорогостоящими) проблемами с водопроводом, такими как протекающие краны, работающие туалеты или стук труб. Он поставляется с предварительным давлением 20 фунтов на квадратный дюйм и прост в установке. Это отличная цена - чуть меньше 70 долларов (без учета стоимости доставки).

Как установить расширительный бак для воды

Лучше всего устанавливать расширительный бак сразу после установки нового водонагревателя.Большинство резервуаров должны поставляться с собственными инструкциями по эксплуатации, но ниже я описал простой пошаговый процесс на случай, если они этого не сделают. Детали, необходимые для этого самодельного проекта, включают:

  • ¾ на 4 дюйма оцинкованный ниппель
  • ¾ оцинкованный тройник
  • ¾ оцинкованный колено
  • 2-дюймовый оцинкованный ниппель
  • Соединительный материал для труб
  • Лента водопроводчика

Четыре необходимых установки Шаги для расширительного бачка водонагревателя включают следующее:

Шаг первый

Установите тройник наверху водонагревателя, чтобы нанести водопроводную ленту и герметик для соединения труб на ниппель, прикрепленный к агрегату.Обязательно поверните тройник в том направлении, в котором должен двигаться баллон, а затем надежно затяните его.

Шаг второй

Оберните водопроводную ленту с обеих сторон ниппеля, а затем нанесите герметик для соединения труб поверх ленты водопроводчика. Прикрепите колено к соске и прикрутите одну сторону к тройнику. Перед затяжкой убедитесь, что он направлен прямо вверх.

Шаг третий

Подготовьте резьбу на расширительном баке воды с помощью сантехнической ленты и герметика для стыков труб. Надежно закрепите бак на локтевом суставе.

Шаг четвертый

Подготовьте конец ниппеля, идущий поверх тройника, с помощью ленты сантехника и герметика для труб. Прикрепите ниппель к тройнику, соединив его с гибкой линией водонагревателя.

Проблемы с водопроводом, вызванные высоким давлением воды

Высокое давление воды может вызвать множество проблем с водопроводом в вашем доме. Давление воды не должно превышать 80 фунтов на квадратный дюйм. Если это произойдет, приспособления (включая водонагреватели), краны, запорные клапаны и детали туалета выйдут из строя раньше.Вот почему так важно установить расширительный бак для воды. Это поможет в долгосрочной перспективе, предотвратив как дорогостоящие счета за ремонт сантехники, так и преждевременную замену прибора.

Ниже приводится список бытовых проблем, вызванных тепловым расширением:

  • Удары труб
  • Короткий срок службы водонагревателя
  • Короткий срок службы стиральной машины
  • Короткий срок службы посудомоечной машины
  • Протекающие краны
  • Вытекание из аэраторов смесителя
  • Работа туалеты

Заключение

В заключение, расширительный бачок для воды еще называют бачком теплового расширения.По сути, это защитное устройство, которое может помочь снизить риск повреждения вашей водопроводной системы из-за давления. Большинство городов требует (по закону), чтобы насосные системы были закрыты и оборудованы расширительными баками.

В открытой водопроводной системе расширяющаяся вода может стекать обратно в городской водопровод. Однако в закрытой системе, подобной той, что используется в большинстве домов в Северной Америке, избыточному объему воды некуда деваться, поэтому требуется расширительный бак для воды, чтобы снизить риск повреждения водонагревателя под высоким давлением.

Расширительный бак для воды может сэкономить деньги в долгосрочной перспективе за счет сокращения дорогостоящих ремонтов сантехники и бытовой техники, часто связанных с тепловым расширением. Если у вас грохот трубы, протекающие краны, работающие туалеты или неисправный водонагреватель, стиральная или посудомоечная машина, скорее всего, ваш дом страдает от последствий теплового расширения.

Установка довольно проста и безопасна, если вы выполните шаги, описанные выше или в сопроводительном руководстве по эксплуатации устройства.Такие устройства, как расширительный бак теплового расширения AMTROL ST-5 и расширительный бак для питья Watts DET-5 на 5 галлонов, долговечны, доступны по цене и доступны на сайте Amazon.com. Посмотрите их сегодня! Удачи в ваших будущих проектах по установке дома.

Если у вас есть

HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon.com. HomeInspectionInsider.com также участвует в партнерских программах с другими партнерскими сайтами. Хьюберту Майлзу платят за направление трафика и бизнеса в эти компании.

Расширительные баки - UGI

Расширительные баки

Зачем может понадобиться расширительный бак

Расширительные баки выглядят как мини-бойлер и обычно устанавливаются поверх водонагревателя. Они бывают разных размеров, в зависимости от давления воды, количества нагретой воды и температуры, до которой нагревается вода.Но почему они важны?

Вода расширяется при нагревании, и ее давление будет увеличиваться, если нет места для теплового расширения. Старые водопроводные системы были спроектированы таким образом, что расширяющаяся вода в обогревателях выталкивала часть воды обратно за пределы дома - в водопровод, который поглощал давление. Но этот механизм больше не работает.

Однако современные водопроводные системы используют элементы управления и другие устройства, такие как обратные клапаны, для повышения эффективности и комфорта, часто создавая так называемую «закрытую систему».Назначение одностороннего клапана, который предотвращает обратный поток воды, состоит в том, чтобы предотвратить обратный поток воды из дома через водопроводную трубу, предотвращая возможное попадание загрязнения в систему водоснабжения на улице.

Проблема с обратными клапанами заключается в том, что вода накапливается в этой закрытой системе до тех пор, пока кто-нибудь не откроет клапан. Если напор воды станет достаточно высоким, высок риск повреждения сантехники, водопроводных труб и даже водонагревателя.

Почему следует устанавливать расширительный бак?

Водонагреватели с резервуаром в закрытой системе, то есть те, которые подключены к системе водоснабжения с помощью обратного клапана или устройства обратного потока, должны иметь установленный расширительный бак.Обратите внимание, что в расширительном баке нет необходимости, если у вас есть безбаковый водонагреватель (также известный как водонагреватели по запросу или проточные водонагреватели) или если вы используете систему частного колодца.

Все водонагреватели, независимо от источника тепла, могут испытывать негативные последствия теплового расширения, поскольку холодная вода нагревается, увеличивая общий объем воды и давление внутри резервуара. В целях безопасности увеличение объема и давления необходимо уменьшить.

Вот здесь-то и вступает в игру расширительный бак: при правильном размере, настройке и правильной установке он принимает эту «лишнюю» воду и минимизирует избыточное давление.

Если в вашей системе отопления, вентиляции и кондиционирования нет рабочего расширительного бака, колебания давления воды могут вызвать утечку или разрыв бака водонагревателя, поскольку стеклянная облицовка водонагревателя и других сантехнических приборов и компонентов будет повреждена.

Расширительный бак помогает поддерживать минимальное повышение давления во время расширения нагретой воды, помогает уменьшить гидравлический удар и помогает защитить водопроводную систему от нагрузок. Для этого он должен быть правильно расположен, рассчитан и настроен. Также, чтобы предотвратить преждевременные выходы из строя, ваш расширительный бачок следует ежегодно проверять.

Наши специалисты по HVAC следят за тем, чтобы каждый расширительный бак был правильно установлен и обслуживался, чтобы предотвратить гидравлический удар, высокие счета за воду и ненужный износ водонагревателя и сантехники.

Если у вас есть водонагреватель резервуара и обратный клапан или клапан регулирования давления в водопроводе, вам следует подумать об установке резервуара теплового расширения.

В UGI Heating, Cooling and Plumbing наша исключительная команда подрядчиков и техников HVAC готова помочь сделать ваш дом безопасным и комфортным, предлагая решения HVAC, отвечающие вашим потребностям.

Свяжитесь с нами сегодня для получения дополнительной информации и по телефону назначьте встречу .

Расширительный бак водонагревателя

Знаете ли вы, что в некоторых городах есть закон, требующий установки расширительного бака водонагревателя, если в вашем доме есть закрытая водопроводная система? В зависимости от того, где вы живете, Международный жилищный кодекс 2012 года может требовать установки теплового бака водонагревателя, также известного как расширительный бак.

Настоятельно рекомендуется обратиться в местную юрисдикцию, чтобы узнать, какие кодексы приняты в вашем регионе. Кодексы и правила различаются в зависимости от города, округа и штата.

Что такое расширительный бак водонагревателя?

Расширительный бак - это небольшой двухгаллонный сосуд с резиновым баллоном внутри. Часть сосуда заполнена воздухом, который сжимается при приложении к нему силы. Вода не сжимается. Как только воздух сжимается, он принимает на себя тепловую нагрузку и снижает давление воды в остальной части водопровода.

Термическое расширение - это реакция при нагревании воды. Миллионы молекул начинают двигаться больше по мере увеличения энергии и поддерживают большее, чем среднее расстояние.

Стандартная единица емкостью пятьдесят галлонов расширяется до пятидесяти двух галлонов при нагревании до 120 градусов по Фаренгейту, в результате чего объем расширенной воды поднимается до опасного уровня. Не имея места для увеличения объема жидкости, он выталкивает клапан бака горячей воды, фитинги, прокладки и патрубки.

Баки водонагревателя не рассчитаны на расширение, поэтому вам понадобится расширительный бак, иначе он может лопнуть.

Закрытая водопроводная система

Узел, который предотвращает попадание воды обратно в городские водопроводы после того, как она попадает в водопровод дома, называется закрытой водопроводной системой. Агентство по охране окружающей среды США устанавливает строгие стандарты для общественных систем в соответствии с Законом о безопасной питьевой воде.

Назначение этой замкнутой системы - остановить обратный поток жидкости через линию подачи, что предотвращает попадание возможных загрязнений в основные городские системы снабжения.

Проблема с обратными клапанами, препятствующими обратному потоку воды через линию подачи, заключается в том, что давление растет. Как только он достигнет определенного уровня, возникает риск повреждения обогревателя и сантехники.

Раздел VIII Свода правил для сосудов высокого давления требует, чтобы повышение тепла учитывалось в водопроводных системах и особенно при установке водонагревателей. Должна быть предусмотрена защита от обратного потока.

Редукционный клапан не считается в кодексе расширительным баком.Все тепловые агрегаты Watt серий ET-RA, DETA и ETA соответствуют кодексам и требованиям Американского общества инженеров-механиков.

В домах с закрытыми системами следует рассмотреть возможность установки расширительного бака водонагревателя с пониженным давлением. В соответствии с этими стандартами может быть установлен расширительный бак для воды.

Предупреждения по установке кода ASME

В ответ на многочисленные системные сбои в 1880 году Матиас Форни, Генри Росситер, Джон Свит и Александр Холли основали Американское общество инженеров-механиков.Сегодня ASME устанавливает стандарты и нормы для механических устройств, предоставляет образование и предлагает обучение почти в 160 странах по всему миру. Сейчас они известны тем, что устанавливают высокие стандарты для различных устройств.

Расширительные сосуды производятся в соответствии с Кодексом ASME по котлам и сосудам высокого давления. BPVC содержит нормы и правила для проектирования, установки, проверки и использования расширительных баков нагревателя.

ASME предупреждает, что использование расширительного бачка для чего-либо, кроме воды, небезопасно.Мгновенное или продолжительное давление, превышающее указанные значения, может вызвать телесные повреждения и материальный ущерб. Американское общество инженеров-механиков выпустило предупреждение, в котором говорится, что только квалифицированный профессиональный подрядчик должен устанавливать устройство понижения давления в соответствии с местными постановлениями и правилами. Неправильное обслуживание, ремонт, регулировка или установка могут привести к серьезным телесным повреждениям.

Выбор расширительного бака водонагревателя

При выборе правильного варианта вы можете либо использовать формулу и определить требования к допустимому объему, либо воспользоваться руководством по выбору.Чтобы приспособиться к системам с высокими температурами и давлением, вы можете выбрать один из нескольких резервуаров.

Непитьевая система регулирует тепловое расширение в системах отопления, а питьевая система регулирует увеличение подачи горячей воды. Питьевые системы используются, когда бак нагревателя изолирован от основного источника питания без обратного потока. Непитьевые системы могут быть установлены для поддержания сбалансированного давления и поглощения увеличения воды, вызванного системой отопления.

Общие проблемы

Объем воды увеличивается, как только она нагревается.Небольшое судно обеспечивает место для увеличенного объема и не дает ему вернуться в основной запас города. В случае повреждения манометров или клапанов поток не регулируется должным образом, и происходит накопление чрезмерного количества воды. Если он выльется, это может испортить пол и повредить электрические цепи.

Клапаны всегда должны быть в хорошем рабочем состоянии и установлены правильно. Внутри и снаружи этих агрегатов есть много клапанов, которые со временем могут ржаветь или лопаться. Засоренные шланги, трубки, предохранительный клапан, гидравлический удар и другие клапаны могут повредить нагреватель и снизить давление.

Если в емкости находится слишком много воды, это вызывает чрезмерную конденсацию на внешней стороне устройства. Та же проблема возникает с более частыми моделями меньшего размера. Водонагреватели часто заполняются холодной водой, что приводит к образованию конденсата. Длительное скопление влаги снаружи может вызвать ржавчину. Капание конденсата на электрические компоненты опасно. Избыточная вода и давление подачи вызывают образование луж на полу, вызывая образование плесени.

Баллонные расширительные баки по сравнению с обычными

Многие домовладельцы имеют старые системы с резервуарами из простой стали.Причины, по которым большинство инженеров и владельцев отказались от этих систем, включают:

  • В большинстве существующих установок обычных моделей вы не можете видеть датчик. Трудно определить, сколько воздуха имеет устройство, если стекло помутнело изнутри или если оно размещено там, где его не видно.
  • Эти агрегаты сложны в установке и обслуживании, так как их необходимо размещать горизонтально.
  • Воздух не может быть удален из системы и остается в прямом контакте с жидкостью.
  • Уплотнения измерительного стекла имеют тенденцию высыхать и пропускать воздух.

Обычные устройства, также называемые резервуарами из простой стали, включают сливной клапан, смотровое или измерительное стекло и клапан заполнения воздуха. Их необходимо установить горизонтально в как можно более высокой точке. Соотношение воздуха и воды внутри важно. Это примерно две трети жидкости и одна треть воздуха. И стальные, и баллонные модели обеспечивают воздушную подушку для расширения нагретой воды. Большинство используемых сегодня расширительных баков - это мембранные или баллонные.

Большинство баллонных систем изготавливаются из оцинкованной или углеродистой стали. Цинкование - это процесс нанесения цинкового покрытия для предотвращения ржавчины. Углеродистая сталь имеет тенденцию быть прочнее и тверже. Современная установка имеет либо неопреновый, либо бутиловый пузырь, который разделяет сосуд на два отсека для воды и воздуха.

Независимо от того, есть ли у вас водонагреватель на 50 галлонов или электрический водонагреватель с закрытой системой, вам понадобится блок расширения. Если у вас нет закрытой системы, можно обойтись без расширительного бачка.

Американское общество инженеров-механиков

Три типа, разработанные ASME, включают:

  • Баллонный резервуар NLA, специально разработанный для поглощения сил расширения воды и управления давлением, накопленным в системе отопления. Агрегаты обычно изготавливаются из нержавеющей или углеродистой стали с прочным сменным бутилкаучуком.
  • Гидропневматические модели NTA представляют собой сосуды мембранного типа, предназначенные для разделения воздушной подушки и воды в системе.Системная вода содержится в баллоне, а воздух удерживается между внешней стороной баллона и стенкой резервуара.
  • NA / NAG - компрессионный тип, предназначенный для поглощения силы расширения воды. Также он контролирует давление в системе отопления. Установки из гладкой стали устанавливаются над устройством разделения воздуха. Воздух сжимается по мере того, как вода наполняется в системе с увеличением в фунтах на квадратный дюйм.

Проектировщик котельной системы обычно помогает домовладельцам определить требуемый размер блока в зависимости от соотношения воздуха и воды внутри резервуара.

Безопасность резервуара

Перед заменой или проверкой каких-либо клапанов обязательно убедитесь, что контрольная лампа не горит. Если в обогревателе есть электрический воспламенитель, вам необходимо выключить питание. Не создавайте искр вокруг бензобака. Проведите тщательный осмотр на предмет трещин и проколов. Важно отключить основную подачу воды, если вентиль не работает.

Заключение

Расширительные баки производятся в соответствии с нормами ASME по котлам и сосудам высокого давления.Они настоятельно рекомендуют вам связаться с вашей местной юрисдикцией, чтобы узнать, какие кодексы приняты в вашем регионе. Кодексы и правила различаются в зависимости от штата, округа и города. При установке нового обогревателя это может быть немного сложно. Лучше всего иметь лицензированного специалиста из вашей зоны обслуживания.

Американское общество инженеров-механиков регулярно выпускает предупреждения, в которых говорится, что только квалифицированный персонал должен устанавливать расширительные баки в соответствии с местными постановлениями и правилами.Неправильное обслуживание, ремонт, регулировка или установка могут привести к серьезным травмам.

Требования к расширительному баку для теплового водонагревателя рассматриваются в Стандартных сантехнических правилах, Единых санитарных правилах и Международных сантехнических правилах. Нормы и правила для сосудов под давлением и раздел VIII Американского общества инженеров-механиков устанавливают правила и положения для соблюдения надлежащих строительных требований.

Вам также может понравиться: Техническое обслуживание водонагревателя - пошаговые инструкции

10 лучших расширительных баков для водонагревателя (2021)

Есть много причин приобрести расширительный бак водонагревателя, но самая важная и распространенная причина, по которой люди используют их, - это помочь снизить давление воды в доме (что может вызвать ряд проблем).

Когда вода нагревается в традиционном водонагревателе, она расширяется, увеличивая давление в баке водонагревателя. Это называется тепловым расширением и может вызвать проблемы в вашей водопроводной системе.

С помощью расширительного бачка водонагревателя вы можете снизить давление, увеличивая срок службы ваших приборов и водопровода.

Зачем вам может понадобиться расширительный бак водонагревателя

У некоторых людей есть так называемая открытая система водоснабжения.В системе этого типа избыточное давление возвращается в городскую водопроводную систему, уменьшая нагрузку, которую это давление может оказать на водопровод в доме.

Однако закрытые водные системы встречаются гораздо чаще. В закрытых системах водоснабжения вода не возвращается в более крупную городскую систему водоснабжения.

С расширительным баком водонагревателя, лишнему объему воды, вызванному расширением во время процесса нагрева, есть куда пойти.

По сути, это резервная система для домов с высоким давлением воды, позволяющая снизить нагрузку на сантехнику и приборы.

10 лучших расширительных баков для водонагревателей

Мы рыскали в Интернете, чтобы выбрать лучшие расширительные баки для водонагревателей, доступные на рынке.

Мы сузили множество вариантов до 10 лучших. Все модели, которые мы рассматриваем здесь, являются высококачественными, имеют высокую оценку и предназначены для обеспечения улучшенного сброса давления, что помогает продлить срок службы вашего водонагревателя и водопроводной системы.

Как партнер Amazon, мы зарабатываем на соответствующих покупках.

Последнее обновление 2021-02-03 в 14:04 / Партнерские ссылки / Изображения из Amazon Product Advertising API

1. Тепловой расширительный бак Amtrol ST-12

Последнее обновление 2021-02-03 в 13:58 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Amtrol - проверенный и уважаемый производитель ряда расширительных баков для водонагревателей, аксессуаров и другой продукции. Их расширительный бак теплового расширения ST-12 - доступный, высококачественный расширительный бак, который является нашим лучшим выбором для лучшего расширительного бака водонагревателя, доступного на рынке.

Бак прост в установке и подходит для использования с большинством водонагревателей стандартного размера. Расширительный бак поможет уменьшить количество воды и потерь энергии, часто свойственных традиционным водонагревателям.

Бак уменьшит давление в баках водонагревателя и остальной водопроводной системе, что поможет продлить срок службы вашей сантехники, арматуры и приборов.

Кроме того, расширительный бак снизит уровень повышения давления, которое часто может происходить в различных местах вашей водопроводной системы, что может вызвать широкий спектр проблем.

Это расширительный бак емкостью 4,4 галлона, отвечающий современным требованиям в отношении сантехники и улучшающий предотвращение обратного потока.

Он может увеличить количество используемой горячей воды за счет возврата удерживаемой воды в систему в целом при низком уровне основного бака. Это не только сокращает потери воды и энергии, но также позволяет получать из системы больше горячей воды, чем было бы без расширительного бака.

Технические характеристики:

Основные характеристики:

  • Подходит для использования с большинством водонагревателей стандартного размера
  • Простота установки
  • Снижает давление в водопроводной системе
  • Снижает потери воды и энергии
  • Снижает рост давления
  • Соответствует современным нормам водоснабжения

2.Расширительный бак теплового нагревателя питьевой воды Falcon Stainless EXPT-2

Последнее обновление 2021-02-03 в 14:00 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Falcon Stainless - проверенный и известный производитель широкого ассортимента сантехники и водонагревателей, аксессуаров и расширительных баков. Их расширительный бак водонагревателя EXPT-2 - это качественный, хорошо сделанный расширительный бак водонагревателя, который при этом не сломает банк.

Бак изготовлен из нержавеющей стали калибра 16 и покрыт уретановой краской, которая уменьшает коррозию и сколы, которые могут сократить срок службы расширительного бака.Бак подходит для использования с водонагревателями стандартного размера с баком на 50 галлонов.

Это система мембранного типа с бутиловым пузырем и полипропиленовым вкладышем для улучшения работы и увеличения срока службы расширительного бачка. Устройство имеет стальное зажимное кольцо для равномерного движения и предотвращает прижатие баллона к стенке резервуара, когда он заполнен.

Этот резервуар прошел 100% испытания под давлением для повышения безопасности и функциональности. Он прост в установке и эксплуатации и имеет долгий срок службы.На него распространяется 5-летняя ограниченная гарантия, что гарантирует дополнительное спокойствие при покупке.

Технические характеристики:

Основные характеристики:

  • Подходит для использования с водонагревателями емкостью до 50 галлонов
  • Система мембранного типа
  • Изготовлена ​​из стали 16 калибра для уменьшения коррозии
  • Стальное зажимное кольцо удерживает баллон на месте
  • Испытано на 100% под давлением
  • Простота установки
  • 5-летняя ограниченная гарантия

3.Расширительный бак емкостью 4,5 галлона ватт

Последнее обновление 2021-02-03 в 14:01 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Watts - широко известная и уважаемая компания, которая наиболее известна производством широкого ассортимента сантехнической техники и аксессуаров. Их продуктовая линейка варьируется от трубопроводной арматуры и обратных клапанов до расширительных баков для водонагревателей.

Их расширительный бачок на 4,5 галлона очень хорошо сделан, универсален, долговечен и доступен по цене.Он большой по объему и хорошо работает с водонагревателями с резервуарами до 50 галлонов. Его можно использовать с любым типом водонагревателя прямого действия, в том числе с большинством традиционных систем.

Бак будет контролировать степень теплового расширения в вашей системе горячего водоснабжения, уменьшая давление, которое создается в баке водонагревателя и других частях водопровода. В системе используется диафрагма из бутила для длительного использования.

Бак также имеет прочную мембрану, которая отделяет лишнюю воду от воздушной подушки, которая является огромной частью бака.

Система предназначена для поддержания давления воды ниже 80 фунтов на квадратный дюйм, выше которого может произойти повреждение водопровода и арматуры, а срок службы водопровода сокращается. Бак прост в установке, а также помогает сократить количество воды и энергии, расходуемой только водонагревателями.

Технические характеристики:

Основные характеристики:

  • Подходит для использования с водонагревателями емкостью до 50 галлонов
  • Долговечность
  • Автоматически контролирует тепловое расширение
  • Мембранная система
  • Простота установки
  • Снижение расхода энергии и воды

4.Тепловой расширительный бак Amtrol ST-5

Последнее обновление 2021-02-03 в 14:01 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Amtrol - настолько известный и уважаемый бренд, что у нас есть множество вариантов этого бренда в этом списке. Их ST-5 - отличный вариант для людей, которые живут в небольших домах или имеют водонагреватель объемом менее 50 галлонов.

В баке используется расширительный бак баллонного типа, он изготовлен из высококачественной нержавеющей стали для уменьшения коррозии.Система сделана в США из лучших материалов и выдержит испытание временем.

Бак будет возвращать воду в систему горячего водоснабжения при использовании горячей воды или при низком уровне основного бака. Устройство предотвратит срабатывание предохранительного клапана, что приведет к дальнейшим проблемам. Бак прост в установке и может быть установлен как горизонтально, так и вертикально.

Этот бак легкий и легко снижает создаваемое давление, а также помогает избежать потерь воды и энергии.На него распространяется 5-летняя ограниченная гарантия, что обеспечивает дополнительное спокойствие при покупке.

Технические характеристики:

Основные характеристики:

  • Подходит для небольших домов и водонагревателей объемом до 50 галлонов
  • Изготовлен из нержавеющей стали для уменьшения коррозии
  • Сделано в США
  • Возвращает горячую воду в систему при необходимости
  • Легко устанавливается
  • Может быть установлен горизонтально или вертикально
  • Снижает потери воды и энергии
  • 5-летняя ограниченная гарантия

5.Расширительный бак емкостью 7,4 галлона Amtrol

Последнее обновление 2021-02-03 в 14:02 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Теперь мы рассмотрим еще один вариант от Amtrol, когда мы будем выбирать лучший расширительный бак водонагревателя.

Их расширительный бак на 7,4 галлона - это доступный и высококачественный вариант для людей с большими домами, которым требуется расширение для водонагревателя объемом более 50 галлонов.

Это диафрагменная система, которая помогает снизить потери энергии и воды, а также снижает создаваемое давление, которое может привести к закрытым системам.Устройство изготовлено из лучших материалов, что снижает вероятность коррозии, а также увеличивает срок службы сантехники и оборудования.

Бак производится в Соединенных Штатах и ​​производится на предприятии, зарегистрированном в ISO, которое поддерживает американских рабочих и придерживается высоких стандартов производства.

Устройство легко установить, а также на него распространяется 5-летняя ограниченная гарантия, чтобы вы были уверены в своей покупке.

Технические характеристики:

Основные характеристики:

  • Подходит для использования с водонагревателями емкостью более 50 галлонов
  • Мембранная система
  • Изготовлена ​​из коррозионно-стойких материалов
  • Сделано в США
  • Простота установки
  • 5-летняя ограниченная гарантия

6.Расширительный бак Falcon Stainless EXPT-4

Последнее обновление 2021-02-03 в 14:02 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Falcon - надежный и уважаемый производитель высококачественных расширительных баков для водонагревателей. Эта модель EXPT-4 представляет собой расширительный бак большой емкости, который хорошо подходит для домов с большими водонагревателями объемом до 120 галлонов.

Бак изготовлен из прочной нержавеющей стали калибра 16 и окрашен уретановой краской, чтобы снизить риск коррозии, которая сокращает срок службы расширительного бака и окружающей системы.

Устройство представляет собой мембранную систему, которая на 100% протестирована под давлением и очень эффективна для снижения давления в вашей системе. Это помогает сократить количество воды и энергии, расходуемой в вашей системе горячего водоснабжения.

Бак также имеет стальное зажимное кольцо, которое предотвращает прижимание диафрагмы к стенкам бака. Это помогает продлить срок службы расширительного бачка.

На бак предоставляется 5-летняя ограниченная гарантия, чтобы вы могли не беспокоиться о покупке.

Технические характеристики:

Основные характеристики:

  • Подходит для использования с более крупными водонагревателями объемом до 120 галлонов
  • Изготовлен из нержавеющей стали калибра 16 для уменьшения коррозии
  • Мембранный тип
  • Снижает потери воды и энергии
  • Испытано на 100% под давлением
  • Ограниченная гарантия на 5 лет

7. Гидравлический расширительный бак Highcraft на 2,1 галлона

Последнее обновление 2021-02-03 в 14:03 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Highcraft - известный и пользующийся доверием производитель ряда сантехнических приборов и аксессуаров.Их продуктовая линейка простирается от смесителей для кухни и линий подачи баков до расширительных баков для водонагревателей.

Этот бак хорошо подходит для использования со стандартными водонагревателями объемом менее 50 галлонов. Он изготовлен из углеродистой стали, что снижает вероятность эрозии.

Устройство представляет собой мембрану из каучука SBR с полипропиленовым вкладышем для увеличения срока службы. Баки уменьшают повышение давления и возвращают горячую воду в систему при необходимости. Агрегат представляет собой низкопрофильный резервуар, который прост в установке и выдерживает испытание временем.

Резервуар прошел заводские испытания на герметичность и прошел сертификацию NSF61 для дополнительного спокойствия.

Технические характеристики:

Основные характеристики:

  • Подходит для использования с резервуарами емкостью до 50 галлонов
  • Изготовлен из углеродистой стали для снижения вероятности эрозии
  • Мембранный тип
  • Низкопрофильный резервуар
  • Заводские испытания на герметичность
  • Сертификат NSF61

8. Eastman 4,5 галлона Тепловой расширительный бак

Последнее обновление 2021-02-03 в 14:04 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Eastman - уважаемая и пользующаяся большим доверием компания с хорошей репутацией, которая производит широкий ассортимент сантехнической техники и аксессуаров.Их продуктовая линейка варьируется от водонагревателей, дренажных принадлежностей и клапанов до расширительных баков для водонагревателей.

Этот бак хорошо подходит для использования с водонагревателями стандартного размера до 50 галлонов. Бак помогает предотвратить повышение давления, а также предотвращает обратный поток горячей воды в водоприемники и трубопроводы холодной воды.

Тепловой расширительный бак хорошо изготовлен и поставляется с предварительно заправленным давлением 40 фунтов на квадратный дюйм, но может быть отрегулирован в соответствии с конкретными требованиями вашей водопроводной системы.Устройство представляет собой диафрагменную систему из бутилкаучука для увеличения срока службы.

Агрегат также оснащен фитингами из нержавеющей стали и изготовлен из материалов, устойчивых к коррозии. Резервуар оснащен стандартным 3/4-дюймовым соединением для железной трубы с наружной резьбой и имеет 6-летнюю ограниченную гарантию.

Технические характеристики:

Основные характеристики:

  • Подходит для использования с водонагревателями емкостью до 50 галлонов
  • Предотвращает повышение давления и предотвращает обратный поток горячей воды
  • Поставляется с предварительно заправленным давлением 40 фунтов на квадратный дюйм, но может регулироваться
  • Тип диафрагмы
  • Мембрана из бутилкаучука
  • Нержавеющая сталь, коррозионно-стойкие фитинги
  • Ограниченная гарантия на 6 лет

9.Тепловой расширительный бак Flexcon 4,8 галлона

Последнее обновление 2021-02-03 в 14:04 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Flexcon Industries - известный и пользующийся доверием производитель, наиболее известный своими расширительными баками для водонагревателей и сопутствующими аксессуарами. Их бак на 4,8 галлона хорошо подходит для водонагревателей емкостью до 50 галлонов.

Этот резервуар представляет собой диафрагменную систему из бутилкаучука с пластиковым покрытием, которое отделяет диафрагму и воду от воздушной подушки в расширительном баке.

Этот резервуар изготовлен из материала высочайшего качества и покрыт антикоррозийной краской для увеличения срока службы. Система уменьшит количество нарастания давления и уменьшит потери горячей воды и энергии в процессе.

На бак предоставляется ограниченная гарантия сроком на 1 год, что гарантирует уверенность при покупке.

Технические характеристики:

Основные характеристики:

  • Подходит для использования с водонагревателем емкостью до 50 галлонов
  • Система мембранного типа
  • Мембрана из бутилкаучука и пластикового покрытия
  • Окрашена антикоррозийной краской
  • Снижает потребление горячей воды и энергии
  • Простота использования установить
  • Ограниченная гарантия на 1 год

10.Расширительный бак на 2 галлона G5L

Последнее обновление 2021-02-03 в 14:04 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Water Worker - это перспективный бренд, известный производством высококачественных сантехнических решений и аксессуаров. Их продуктовая линейка варьируется от предварительно заправленных резервуаров и сантехнических принадлежностей до расширительных баков для водонагревателей.

Их 2-галлонный расширительный бак G5L - это высококачественный, хорошо сделанный расширительный бак, который подходит для использования с водонагревателями емкостью до 50 галлонов.

Резервуар изготовлен в соответствии с высочайшими стандартами и отвечает всем требованиям Национального фонда санитарии (NSF) в соответствии с директивами ANSI / NSF STD 62. Это означает, что их продукция изготавливается из лучших материалов по самым высоким стандартам.

Это резервуар мембранного типа с бесшовной конструкцией, поэтому он скорее изгибается, чем растягивается. И диафрагма, и внутренняя облицовка разделяют воду и воздух и имеют дополнительную прочность.

Устройство покрыто глянцевой эмалью, что снижает риск коррозии.Резервуар поставляется с предварительно заряженным давлением 25 фунтов на квадратный дюйм, но его можно отрегулировать в соответствии с конкретными потребностями вашего дома.

Бак прост в установке и имеет 5-летнюю ограниченную гарантию, поэтому вы можете быть уверены в своей покупке.

Технические характеристики:

Основные характеристики:

  • Подходит для использования с водонагревателями емкостью до 50 галлонов
  • Отвечает требованиям ANSI / NSF STD 62
  • Система диафрагмы
  • Бесшовная конструкция диафрагмы, поэтому она изгибается, а не растягивается
  • Коррозионно-стойкое лакокрасочное покрытие
  • Предварительно заряжено до 25 psi, но можно регулировать
  • Ограниченная гарантия на 5 лет

Руководство по покупке расширительного бака водонагревателя

При выборе расширительного бачка водонагревателя, который наилучшим образом соответствует вашим потребностям, вам необходимо принять во внимание несколько вещей.Наиболее важные факторы, которые следует учитывать, - это стоимость, размер и тип используемого расширительного бака.

Расширительный бак водонагревателя Стоимость

Вы можете получить качественный, добротный расширительный бак водонагревателя менее чем за 150 долларов.

Фактически, большинство расширительных баков водонагревателя стоят от 40 до 60 долларов. Но не покупайте просто самый дешевый. Обязательно приобретите тот, который совместим с вашим водонагревателем!

Какой размер расширительного бачка водонагревателя вам нужен?

Вы хотите убедиться, что расширительный бак для горячей воды, который вы получаете, соответствует той работе, которую вы хотите.

Чтобы узнать, какой размер расширительного бачка вам нужен, вам сначала нужно знать, какой размер у вас в настоящее время бака водонагревателя. В Интернете есть много мест, которые покажут вам, какой размер расширительного бачка вам нужен с учетом вашего водонагревателя. Вот хорошее место для начала.

Практическое правило: лучше получить слишком большой расширительный бачок, чем слишком маленький. Если вы сомневаетесь, покупайте больше, чем вы думаете, и вы будете уверены, что он будет служить той работе, в которой вы нуждаетесь.

Типы расширительных сосудов

Существует три типа расширительных баков, которые используются с расширительными баками водонагревателя. К ним относятся компрессионный тип, тип баллона и тип диафрагмы.

Компрессионные типы также называются простой сталью и не имеют баллона. Это самый старый тип расширительного бачка водонагревателя. Над водой в баке находится воздушная подушка, и ее необходимо контролировать для оптимальной работы нагревателя.

В расширительных баках баллонного типа

используется баллон, отделяющий воду от воздушной подушки.Мочевой пузырь будет расширяться и сжиматься в зависимости от количества воды в расширительном баке.

Мембранный тип - это расширительный бак, состоящий из двух секций, разделенных резиновой диафрагмой. Вода хранится в диафрагме, и она будет расширяться и сжиматься по мере необходимости.

У каждого типа расширительного бака есть свои плюсы и минусы, и то, что подойдет вам лучше всего, будет зависеть от типа водонагревателя, который у вас есть в настоящее время, вашего бюджета, величины дополнительного давления в вашей системе водоснабжения и многого другого.

Вот очень полезное видео, объясняющее каждый тип судна:

Часто задаваемые вопросы

Нужен ли расширительный бачок водонагревателя?

Есть много причин, по которым люди используют расширительные бачки водонагревателя. Одна из наиболее частых причин, по которой люди получают расширительные баки, - это проблемы с давлением воды.

Иногда в системах водонагревателя есть обратные клапаны для регулирования давления. Чрезмерное давление может вызвать проблемы с водопроводом, в том числе сократить срок его службы.

Расширительные баки могут использоваться для снижения давления в водопроводной системе, а в некоторых местах даже требуются.

Каков срок службы расширительных бачков водонагревателя?

Это действительно зависит от обстоятельств. Если вы выберете бак надлежащего размера, соответствующий вашему водонагревателю, расширительные баки обычно служат от 5 до 10 лет.

Если вы используете расширительный бак, который недостаточно велик для работы, или вы не обслуживаете его должным образом, он не прослужит так долго.

Учитывая, насколько они доступны и дороги водонагреватели, имеет смысл использовать и заменять эти системы при необходимости.

Расширительные баки водогрейного котла

Котел с надлежащим управлением воздухом и воздушным шлюзом, будет исключен или значительно сведен к минимуму. Необходим воздух внутри гидронной системы. Однако только в том случае, если воздух находится в расширительном баке, где он обеспечивает амортизацию. Подушка для воды, когда вода нагревается и происходит расширение .

Кроме того, для удаления загрязненного воздуха в нежелательных местах используются средства контроля управления воздухом , а также процедуры удаления и минимизации воздуха . Воздух будет оседать в таких местах, как стояки в петле трубопровода. Это необходимо для того, чтобы загрязненный воздух не попадал в гидравлический контур. Кроме того, он оставляет необходимое количество хорошего воздуха в нужном месте в гидравлическом контуре.

Большой коммерческий расширительный бак для гидравлической системы с охлажденной водой

Типы расширительных баков водогрейного котла

Расширительные баки водогрейного котла

Существуют два основных типа расширительных баков, используемых для гидравлических систем:

  • Стальной расширительный бак выглядит как длинный стальной барабан
  • Расширительный бак баллонного типа

Для обоих этих типов расширительных баков вы можете увидеть описание и техническую информацию ниже.Расширительные баки используются в системах нагрева горячей воды, в системах охлаждения охлажденной воды и в бытовых водонагревателях, где давление и гидравлический удар являются проблемой.

Расширительные баки используются в жилых и коммерческих помещениях для гидроники, включая системы охлажденной и горячей воды.

Стальные расширительные баки в контуре водогрейного котла | Расширительные баки водогрейного котла

Отличия стального расширительного бака от баллонного расширительного бака.

Стальные расширительные баки существуют и сегодня, хотя во многих новых системах водогрейных котлов используются расширительные баки баллонного типа. В стальном расширительном баке воздух и вода соприкасаются друг с другом. Кроме того, в баллонном типе воздух и вода остаются разделенными диафрагмой.

Никакая жидкость не сжимается. Воздух действительно сжимается, поэтому, когда котельная система нагревает воду, ей нужна подушка. Кроме того, воздух, который может сжиматься в замкнутой системе, сжимается за счет расширения нагретой воды.Воздух внутри стального расширительного бака действует как пружина и поглощает дополнительное давление, возникающее при нагревании воды.

Вода будет расширяться и сжиматься в системе, но не из-за сжатия. Кроме того, вода расширяется и сжимается при нагревании и охлаждении. Основы физики. Любая система термальной воды, будь то система водяного отопления или система охлаждения в замкнутой системе, нуждается в расширительном баке для расширения и сжатия.

Соотношение воздуха и воды внутри стального расширительного бака | Расширительные баки водогрейного котла

Расширительные баки водогрейного котла

Отношение воды к воздуху внутри стального расширительного бака является оптимальным при 2/3 воды на 1/3 воздуха.Для резервуаров, не оборудованных защитным стеклом, требуется штуцер Airtrol. На дне расширительного бачка находится штуцер. Внизу есть отверстие для выпуска воздуха. Фитинг имеет погружную трубку, которая входит примерно на 2/3 в расширительный бак. Наконец, это позволяет вам отрегулировать уровень воды до 2/3 оптимального уровня.

Расширительный бак необходимо изолировать от гидравлического контура перед открытием вентиляционного отверстия в нижней части фитинга расширительного бачка Airtrol. Это означает, что в трубе должна быть задвижка или шаровой кран, выходящий из котельной системы и ведущий к расширительному баку.

Следовательно, запорный клапан. Если расширительный бак залит водой, используется штуцер Airtrol (иногда называемый штуцером расширительного бака B&G Airdrop), чтобы легко восстановить надлежащее соотношение воздуха и воды. Наконец, надлежащее соотношение воздуха и воды внутри стального расширительного бака восстанавливается после использования устройства Airtrol.

Смотровое стекло, которое есть в некоторых стальных расширительных баках, также используется для установки надлежащего соотношения воздуха и воды. Соотношение воздух / вода внутри стального расширительного бачка.Если стальной расширительный бачок не оборудован ни смотровым окном, ни штуцером Airtrol, заполнение бака до нужного соотношения - это игра в угадывание.

Кроме того, правильное соотношение воздуха и воды внутри стального расширительного бака, вероятно, никогда не будет должным образом заполнено.

Определение размеров расширительных баков в гидравлических контурах системы водогрейного котла | Расширительные баки водогрейного котла

Размер расширительного бака определяется в соответствии с уравнением в механических кодах. Однако большинство производителей котлов предоставят вам таблицы размеров, основанные на производительности системы в БТЕ / ч.Кроме того, еще одним фактором является тип конвекторов, установленных в контуре, например, медный плинтус или чугунные радиаторы.

Лучший калькулятор размеров, который я использую лично при расчете размеров расширительных баков, можно найти в Amtrol.

Стальной расширительный бак Над котлом

Очень важно соотношение воздуха и воды внутри стального расширительного бака. Это так же важно, как и наличие расширительного бачка подходящего размера. Размер стального расширительного бака сопоставим с размером гидравлического контура.И емкость системы водогрейного котла.

Определение размеров стального расширительного бака в системе водогрейного котла производится перед установкой. Разработчик котельной системы определяет размер расширительного бака на основе расчетов. Расчеты размеров водогрейного котла и гидронного контура.

Если система водогрейного котла проработала без проблем более года и внезапно возникла проблема, когда предохранительный клапан периодически выпускает воздух, маловероятно, что размер стального расширительного бака является проблемой.Наконец, у баков теплового расширения время от времени возникают проблемы, будь то стальной бак или бак-дозатор.

Для правильной работы и поддержания необходимого давления системе водяного отопления необходим расширительный бак. Поскольку система водяного отопления нагревает воду в контуре, для воды требуется накопительный резервуар.

То есть для повышенного давления и объема воды. Система нагнетает давление, и для расширения воды нужно куда-то идти.

Автоматические воздуховыпускные устройства и стальные расширительные баки в контурах системы водогрейного котла

Расширительные баки водогрейного котла

Не рекомендуется устанавливать в системах водогрейных котлов стальные расширительные баки автоматические вентиляционные отверстия в контуре.Однако есть много водогрейных котлов со стальными расширительными баками, которые имеют автоматические воздухоотводчики.

Устройства для удаления воздуха находятся в системе в самой высокой точке контура и на стояках. Трубопровод подпиточной воды в гидравлическом контуре, оборудованном стальным расширительным баком, должен находиться непосредственно под баком.

В идеале подпиточная вода подается в котельную. Крошечные пузырьки воздуха в подпиточной воде поднимутся вверх. Воздух будет попадать в бак, а не в гидравлический контур.Это уменьшит или предотвратит гидравлическую воздушную пробку.

Кроме того, поскольку воздух и вода внутри стального расширительного бачка соприкасаются, вода может поглощать некоторое количество воздуха, когда вода в системе охлаждается.

Более того, это отчасти причина того, что некоторые стальные расширительные баки затопляются водой; им потребуется слив. Кроме того, стальные расширительные баки со стеклами объекта контролируются на предмет затопления, просто наблюдая за стеклом объекта.

Размеры расширительного бака баллонного типа и номинальное давление | Расширительные баки водогрейного котла

В отличие от стальных расширительных баков, расширительные баки баллонного типа имеют диафрагму, которая отделяет воду от воздуха.Эта диафрагма внутри расширительного бака баллонного типа предотвращает проблемы, которые возникают со стальными расширительными баками и поглощением воздуха водой при расширении в водяном контуре горячей воды.

При установке нового расширительного бачка баллонного типа важно следовать инструкциям производителя. Более того, большинство производителей требуют установки как можно ближе к всасывающей стороне циркуляционного насоса.

Расширительный бак баллонного типа служит той же цели, что и стальной расширительный бачок; он поглощает дополнительное давление, создаваемое в гидравлическом контуре водогрейного котла, когда вода в гидравлическом контуре нагревается.Кроме того, некоторые системы скважин имеют расширительные баки для поглощения давления, создаваемого «скважинным насосом».

в контуре водогрейного котла необходимо для правильного определения размера бака-дозатора. . Это будет основано на статическом давлении гидравлического контура и в верхней части гидравлического контура. Если установлен неподходящий расширительный бачок или не поддерживается надлежащее давление воздуха на воздушной стороне расширительного бачка, то предохранительный клапан будет периодически опорожняться.

Давление на воздушной стороне расширительного бачка баллонного типа не должно превышать 2–4 фунта на квадратный дюйм давления воды. Кроме того, настройка клапана редуктора давления. Большинство бытовых редукционных клапанов давления имеют настройку ~ 12 фунтов на кв. Наконец, это давление может быть разным в зависимости от подъема или высоты стояка в контуре котла.

Давление наполнения расширительных баков в гидравлических контурах | Расширительные баки водогрейного котла

Всегда следуйте рекомендациям производителя по определению размеров расширительного бачка.Кроме того, см. Выше правильный размер и ссылку на калькулятор. Используйте следующую формулу для заполнения воздушной стороны расширительного бачка до требуемого давления воздуха.

Это будет статическое давление, необходимое для подъема воды до наивысшего уровня и добавления 4 P.S.I. (Давление наполнения + 4 P.S.I. = давление наполнения со стороны воздуха расширительного бачка).

В большинстве жилых помещений это будет 12 P.S.I. Обратите внимание, что очень важно изолировать резервуар. Он должен быть изолирован от давления в гидравлическом контуре перед заполнением воздушной стороны расширительного бачка воздушным давлением.

Проблемы с заправкой расширительного бака мочевого пузыря в гидравлических контурах

Незаряженный расширительный бак мочевого пузыря позволяет холодной воде поступать в бак, когда вода контура холодная. Переполненный расширительный бак не позволит воде, нагретой в контуре и котле, расшириться в расширительный бак.

Кроме того, если существует проблема с прерывистой вентиляцией предохранительного клапана. Наконец, необходимо проверить давление в расширительном баке баллона.

При проверке этого давления всегда помните, что необходимо изолировать систему от расширительного бачка баллона. Лучше всего заряжать бак, когда он полностью отключен от контура котла. Будем надеяться, что монтажная бригада котла добавила шаровой или запорный клапан к линии, идущей от контура котла к расширительному баллону.

Управление воздухом и контроль воздуха в гидравлических контурах - предотвращение проблем с расширительными баками | Расширительные баки водогрейного котла

Расширительные баки баллонного типа также нуждаются в хорошем управлении и контроле воздуха для удаления воздуха.Воздух мигрирует в контур водогрейного котла, а воздух вымывается из воды. Сепаратор воздуха необходим вместе с автоматическим воздухоотводчиком, чтобы избавиться от воздуха.

Освобождает от подпиточной воды воздух, попадающий в гидравлический контур и систему водогрейного котла. Воздух также поступает в результате разделения посредством нагрева и охлаждения. В стальных расширительных баках воздух поступает в расширительный бак. Однако в расширительных баках баллонного типа воздух должен быть удален из системы водяного контура.

Гидравлический контур водогрейного котла с баллонным расширительным баком представляет собой полностью герметичную и герметичную систему. Следовательно, когда воздух каким-либо образом попадает в систему, он должен быть удален. В противном случае гидравлический шлюз возникнет в самом гидравлическом контуре с горячей водой или в ответвлении гидравлического контура.

Воздушная пробка предотвратит нагрев, создавая проблему с циркуляцией котла. Таким образом, важно иметь хорошее управление воздухом и контроль воздуха. Особенно в системах водяных водогрейных котлов, в которых используются расширительные баки баллонного типа.

Размещение и установка расширительного бака в гидравлическом контуре системы водогрейного котла | Расширительные баки водогрейного котла

В системе водогрейного котла и гидравлическом контуре должно поддерживаться давление. Поддерживается на соответствующем уровне давления. В противном случае возникнут проблемы с расширительным бачком.

Для повышения производительности и уменьшения проблемы всасывания воздуха в систему контура лучше всего установить расширительный бак баллона непосредственно перед стороной всасывания циркуляционного насоса на стороне подачи гидравлического контура системы водогрейного котла.

Поскольку баллонный расширительный бак поглощает дополнительное давление, создаваемое в системе водогрейного котла в гидравлическом контуре, это область, где не происходит изменения давления в гидравлическом контуре системы водогрейного котла. Это точка баланса или давление гидравлического контура системы водогрейного котла.

Это то место, где давление в гидравлическом контуре практически не изменяется. Также лучше всего вводить подпиточную воду для системы водогрейного котла и гидравлического контура в точке, близкой к расширительному бачку.

Давление наполнения - расширительные баки системы отопления

Так как воздушная сторона расширительного бака заправляется в соответствии с давлением наполнения плюс 4 P.S.I. Затем редукционный клапан (PRV) настраивается на то же давление, что и давление воздуха на стороне расширительного бачка. Следование этой рекомендации по установке не является обязательным.

Тем не менее, для наилучшей производительности, регулирования давления и управления воздухом в гидравлическом контуре системы водогрейного котла этот сценарий установки обеспечит наивысшую производительность для гидравлического контура системы водогрейного котла.Если давление наполнения неправильное, возникнут проблемы с давлением в бойлере.

Если у вас возникли проблемы с выпуском воздуха из клапана давления, наиболее частыми причинами являются либо редукционные клапаны, либо расширительный бак . Система находится под избыточным давлением из-за слишком высокого давления из-за неисправного PRV или из-за неисправного расширительного бачка.

Слейте воду из расширительного бачка и перепроверьте систему. Если вам, как домовладельцу, неудобно это делать, позвоните в профессиональную компанию по ОВКВ или к сантехнику.

Особенно с бачками-дозаторами. Слив любого расширительного бачка и проверка его на наличие проблем требует определенных знаний и навыков. Редукционный клапан находится рядом с устройством предотвращения обратного слива, и в случае его неисправности требуется внимание специалиста.

Если это ваша домашняя система отопления, вы можете проверить манометр, чтобы узнать, какое давление в системе находится. 12 фунтов на квадратный дюйм - это нормально, а значение выше 20 - серьезная проблема.

Контрольный список установки для новых систем

Примечание: Всегда следуйте инструкциям производителя для новых установок .Кроме того, убедитесь, что при новых установках он соответствует коду. Обычно инструкции производителя заменяют код.

Это основной список, который я использую перед первым заполнением цикла.

  1. Расширительный бак установлен в соответствии с инструкциями производителя?
  2. Есть ли на трубопроводе расширительного бака запорный клапан для будущего обслуживания и ремонта?
  3. Все трубопроводы были промыты перед подключением расширительного бачка к контуру? (предназначен для предотвращения попадания строительного мусора в резервуар)
  4. Правильно подключенный дренажный клапан расположен рядом с резервуаром?
  5. Установлен редукционный клапан в зависимости от давления наполнения?
  6. Для резервуаров баллонного типа предварительная зарядка была выполнена и перепроверена?
  7. Все остальные компоненты контура, влияющие на расширительный бачок, проверены на правильность работы?
Как мне узнать, правильно ли работают мои расширительные баки? Причины неудач | Расширительные баки водогрейного котла

Если у вас возникли проблемы с вашей котельной системой, вы хотите знать конкретную проблему.Проблема с расширительным бачком, скорее всего, связана с давлением. Ваш предохранительный клапан, вероятно, будет вентилировать. Если вы хотите узнать, правильно ли работает расширительный бачок, проверьте:

  • Давление в системе. Манометр никогда не должен быть выше 20 фунтов на квадратный дюйм.
  • Клапан сброса давления или предохранительный клапан. Если это отвод горячей воды, скорее всего, у вас проблема.

Если у вас расширительный бак баллонного типа, проверьте давление на воздушной стороне бака.Если у вас стальной тип, проверьте уровень воды. Наконец, проверьте клапан редуктора давления, чтобы убедиться, что он имеет правильную настройку (см. Раздел о давлении заполнения выше). Наконец, расширение с дырками - это нехорошо. Заменить бак.

Расширительные баки водогрейного котла

Taco Comfort Solutions: Инструменты выбора

Квартир:
Позволяет пользователю указать единицы измерения, которые будут использоваться для указания входные и выходные параметры.Программа выбора расширительного бака предлагает варианты единиц США (английский) или СИ (международная система).

Тип жидкости:
Нажав на Тип жидкости Капля Меню вниз будет разрешить пользователю сделать расширение Выбор резервуаров на основе Типы жидкостей.

Материал трубы:
Щелчок по раскрывающемуся меню материала трубы позволит пользователю указать либо Медная или стальная труба для измеряемой системы.

Объем системы (галлоны):
Введите общий объем жидкости в системе.Общий объем системы должен включать количество жидкости в системе трубопроводов (включая все клапаны и фитинги), а также в насосы и другое оборудование в системе.

Минимальная начальная температура наполнения или рабочая температура (F):
Введите минимальную либо начальную температуру наполнения, либо минимально ожидаемую Рабочая Температура. Эта температура будет использоваться для установления нижнего уровня рабочий диапазон, для которого рассчитывается расширение жидкости в системе.В виде таким образом, это должна быть самая низкая температура, которую система может когда-либо ожидать. видеть. Например, в системе отопления минимальная температура, вероятно, будет температура воды при заполнении системы (приблизительно 50-55F). В холодном водяной системе, минимальная температура, вероятно, будет достигнута, пока система работает и будет равна расчетной температуре на выходе из чиллера. В допустимый диапазон для этого значения составляет от 40,0 до 240,0 F.

Максимальная расчетная температура (F):
Введите максимальную ожидаемую температуру системы.Эта температура будет использоваться для установить наивысший уровень рабочего диапазона, для которого расширение рассчитывается жидкость в системе. Таким образом, это должна быть самая высокая температура, при которой система когда-либо ожидает увидеть. Например, в системе отопления максимальная температура, вероятно, будет температурой воды, выходящей из источника тепла. (паровой котел). В системе с охлажденной водой максимальная температура, вероятно, будет в жаркий летний день, когда система не работает на техническое обслуживание, а температура окружающей среды вызывает повышение температуры жидкости в системе.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
