Разводка отопления от котла в частном доме — схемы разводки труб отопления в доме
Эффективность работы отопительной системы зависит не только от правильного подбора котла по мощности, установки нужного количества радиаторов, но и выбора оптимального варианта их подключения. Разводка отопления в частном доме определяет способ попадания теплоносителя в радиаторы, температуру их нагрева, а значит и микроклимат в помещениях.
Варианты разводки отопления в частном доме
Разводка отопления от котла в частном доме может осуществляться тремя различными способами.

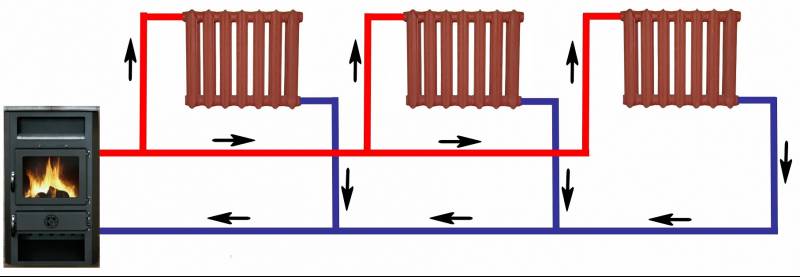

Однотрубная разводка отопления дома
Однотрубную схему еще можно встретить в зданиях, но в современных коттеджах она практически не встречается. Второе название этой схемы – «ленинградка». Оно возникло вследствие того, что данный вариант еще в довоенное время активно использовался в Ленинградской области и был изобретен местными специалистами.
Перемещение теплоносителя происходит на всем протяжении отопительной системы по единому трубопроводу. Разводка отопления от котла представляет собой кольцо. Оно начинается и заканчивается в теплогенераторе. На всем протяжении этого кольца последовательно подключены отопительные радиаторы.
Единственное достоинство данного метода – экономичность и простой монтаж. Но эффективность очень низкая, особенно если сравнивать с более современными вариантами.
Пройдя поэтапно сквозь все отопительные приборы, рабочая жидкость заметно остывает. Тепловая отдача отопительных приборов, дальних от теплогенератора в цепочке, намного ниже, чем у расположенных близко к источнику. Вследствие этого для эффективного отопления дома необходимо приобретать более мощный котел. Данное обстоятельство нивелирует экономию на трубопроводе, особенно если требуется обеспечение отопления в частном доме повышенных габаритов.
Двухтрубная разводка отопления дома
В отличие от предыдущего варианта, в данной ситуации имеются две магистрали. По одной из них (прямой) жидкость перемещается от теплогенератора последовательно ко всем батареям. По второй (обратной), к которой производятся отводы от отопительных приборов, она направляется обратно в котельную. Снижение температуры теплоносителя при данном методе отопления в частном доме тоже возникает, особенно в дальних батареях, но оно существенно меньше, чем в предыдущем случае.
Разводка труб отопления в доме данным способом имеет существенный недостаток – наличие большого количества соединений. Этим и объясняется второе ее название – тройниковая. Стыки трубопроводов влияют на надежность системы. Поэтому существуют ограничения на применяемые материалы и методы их укладки. В частности, не желательна скрытая укладка труб отопления из полипропилена.
Рекомендуемый материал для скрытой прокладки двухтрубки – сшитый полиэтилен. При открытом способе допускается использование полипропиленовых магистралей. Они выглядят эстетично, а возможное протекание в участках стыков легко обнаружить и (с помощью специалистов) устранить.
Коллекторная разводка отопления в доме
Этот способ наиболее эффективен. При его использовании каждая батарея индивидуально подсоединяется к коллекторной группе посредством прямого и отводного трубопровода. Остывания жидкости, если используется данная разводка отопительных труб, в случае их грамотного монтажа не происходит. Однако ее реализация наиболее затратная как по используемым материалам, так с точки зрения трудоемкости.
Вертикальные схемы разводки
Двух- и однотрубные схемы возможно реализовать вертикальным или горизонтальным методом.
Вертикальная разводка производится в коттеджах с количеством этажей, равным 2 или более. При этом, к вертикально смонтированным стоякам подсоединяются батареи.
Существуют варианты систем с верхним или нижним розливом. Вариант с верхним розливом оптимально использует разность давления жидкости теплого и охлажденного участков отопительного контура. Поэтому его часто можно встретить в системах с естественной циркуляцией. При наличии циркуляционного насоса такая схема сохраняет работоспособность, если он вышел из строя — происходит перестройка на гравитационный принцип.
При нижней подаче нужно организовать принудительное перемещение теплоносителя. Это удорожает систему отопления частного дома, однако, этот механизм дает больший эффект. Помимо этого, нижняя подача жидкости в радиаторы позволяет использовать меньшую суммарную протяженность трубопровода.
Горизонтальные схемы разводки
Горизонтальная схема разводки отопления в частном доме с нижней подачей реализуема, как при коллекторной, так и при одно- и двухтрубной системе. Горизонтальные трубопроводы, подходящие к радиаторам и отходящие от них, предпочтительнее стояков в плане эстетики. Их можно прокладывать скрыто — под полами или в естественных нишах на уровне пола. Вариант гравитационной циркуляции жидкости в контуре при горизонтальной разводке отопления в доме практически не применяется вследствие ее неэффективности, поэтому необходимо приобретение и установка циркуляционного насоса.
Существует три варианта горизонтальной разводки
- Коллекторный.
Был рассмотрен выше. Наиболее эффективный вариант для обогрева помещений большой площади
- Тупиковый. Реализуется только в двухпроводных системах. Нагретый теплоноситель от котла по подающей трубе попадает в радиатор, а затем, отдав тепловую энергию, течет уже в противоположном направлении. Этот способ наиболее экономичный с точки зрения расхода трубопровода, но длина контура в этом случае велика (к тому же протяженность различных контуров разная), что делает затруднительным регулировку системы
- Попутный. В отличие от тупиковой разводки отопления частного коттеджа, рабочая жидкость в подающих и обратных магистралях перемещается не в противоположном, а в одинаковом направлении. Все циркуляционные контуры одинаковы по длине, это значительно облегчает регулировку. Но большая суммарная длина трубопроводов приводит к удорожанию системы. Особенно оно заметно, если речь идет об обогреве больших помещений.
Выбор труб для отопления
Эффективное теплоснабжение помещений зависит не только от мощности источника тепла, количества секций радиаторов и от того, насколько грамотно выбрана схема разводки отопления в частном доме.
Главными критериями, по которым осуществляется выбор отопительных трубопроводов:
- Диаметр их сечения. Чем он больше, тем выше пропускная способность магистралей, меньше нагрузка на их стенки на разрыв. С другой стороны, увеличение этого параметра приводит к повышению стоимости системы. Наиболее грамотный подход – расчет диаметра труб на этапе проектирования. Но если проект не был выполнен или был недостаточно детализирован, стоит иметь в виду, что наружный диаметр стояков и лежаков при горизонтальной отопительной разводке в частном доме составляет 25-32 мм, а диаметр подводов к радиаторам – 16-20 мм
- Мощность котла. Чем она выше, тем больше температура теплоносителя. Соответственно, необходимо подбирать магистрали, которые будут по паспортным значениям стабильно это температурное воздействие выдерживать
- Площадь отапливаемого пространства
- Вид прокладки магистралей отопления в доме – скрыто или открыто
- Используемый вариант разводки
- Предельное давление в системе, вероятность возникновения гидроударов.
Они чаще всего происходят в централизованной отопительной системе. В автономных системах есть возможность предотвращать гидроудары, установив группу безопасности и расширительный бак. Однако полностью исключить их вероятность нельзя
Материал отопительных трубопроводов
Большое значение имеет материал трубопроводов. Разводка отопления в доме может бы ть выполнена с использованием трубопроводов из следующих материалов:
Сталь (обычная или нержавеющая)
Ее преимущества – высокая теплопроводность, прочность (позволяет выдерживать перепады давления и другие механические воздействия), низкий коэффициент теплового расширения, длительный срок службы. Трубы из «черной» стали сравнительно недорогие.
Недостатки – большой удельный вес (как следствие – повышенная трудоемкость монтажа), невозможность гибких соединений без специальных отводов. Кроме того, недостатком обычной стали является подверженность коррозии, а нержавеющей – высокая цена;
Медь
Существуют отожженные и неотожженные медные трубы. Процесс отжига состоит в нагреве до высокой температуры с последующим резким охлаждением. Неотожженные трубопроводы очень прочные (могут выдерживать давление в системе до 400 Мпа), но не обладают должной гибкостью. После отжига прочность значительно уменьшается, но приобретается эластичность и устойчивость к температурным перепадам.
Разводка отопления от котла в частном доме медью обладает достоинствами: низкий по сравнению со сталью удельный вес, стойкость к воздействию высоких температур, низкий коэффициент теплового расширения, эстетичный внешний вид (поэтому медные трубопроводы часто используют при открытом монтаже).
Однако следует помнить, что медь вступает в электрохимическую реакцию с алюминием, поэтому нельзя медные трубы состыковывать с алюминиевыми радиаторами. Другие недостатки – чувствительность к составу теплоносителя (твердые фракции могут повредить внутренние стенки из-за мягкости металла), высокая цена самих труб и фитингов.
Полипропилен
Этот материал не подвергается коррозии и к химическому воздействию, доступен по цене. Кроме того, у него низкий удельный вес, поэтому разводка труб отопления из полипропилена — несложный процесс. Они хорошо смотрятся в интерьере помещений, часто укладываются при открытом монтаже в двухтрубной системе.
Главные недостатки — низкая устойчивость к гидроударам (в первую очередь это касается неармированного полипропилена), и к высокой температуре теплоносителя. Некачественный монтаж соединений может легко привести к потере герметичности. Поэтому полипропиленовые трубопроводы не рекомендуется укладывать скрытым способом в тройниковой системе, где много стыков.
Сшитый полиэтилен
Основные преимущества — эластичность, высокая прочность (материал способен выдерживать давление до 10 бар), небольшой удельный вес, устойчивость к высоким температурам и химическим воздействиям, простота монтажа и обжима фитингов, гладкая внутренняя поверхность (что практически исключает вероятность засоров). Кроме того, полиэтиленовые трубы имеют длительный срок службы — до 50 лет.
Недостатки — высокая цена, низкая способность держать форму. Из-за этого, при открытом монтаже, трубопроводы провисают, их приходится фиксировать часто расположенными хомутами. Это портит интерьер помещений. Поэтому (а также в силу высокой прочности соединений) полиэтиленовые магистрали применяются при монтаже скрытым способом.
Металлопласт
Этот материал устойчив к высокой температуре и химическим воздействиям, обладает высокой прочностью. Трубы из него можно состыковывать со стальными участками. Это важно, когда приходится заменять участок отопительного контура.
Однако металлопластик критичен к низким температурам — при замерзании теплоносителя они могут лопаться. Еще один недостаток – низкая устойчивость к воздействию УФ-лучей.
Советы и рекомендации
- Перед тем, как приобретать материалы и производить укладку магистралей рекомендуется заказать проект будущей отопительной системы. Это значительно уменьшит вероятность ошибок. Если проект по каким-либо причинам не выполняется, то необходимо произвести инженерные расчеты – теплотехнический и гидравлический
- Если осуществляется скрытая разводка труб отопления в доме по тройниковой схеме, необходимо использовать трубопроводы из сшитого полиэтилена (это более предпочтительный вариант) или металлопласта с пресс-фитингами.
Эта схема предполагает большое количество соединений, поэтому предъявляются повышенные требования к их надежности
- Если выполняется скрытая прокладка труб отопления в частном доме, то перед тем, как скрыть магистрали в полу, необходимо выполнить гидравлические испытания. В случае обнаружения неполадок устранить их и протестировать повторно. И только после этого заливать или закрывать трубопроводные магистрали
- При открытом монтаже следует отдавать предпочтение магистралям из меди или полипропилена как наиболее эстетичным
- В системах с гравитационной циркуляцией теплоносителя котел целесообразно устанавливать ниже уровня отопительных радиаторов. Наилучший вариант — использование для этих целей подвальных или цокольных помещений. Чем больше будет разница по высоте, тем выше будет давление в системе, и тем эффективней она будет работать
- Если по каким-либо причинам затруднительно осуществить скрытую укладку трубопроводов, но при этом есть желание не испортить интерьер помещений, то магистрали можно спрятать в пластиковых кабель-каналах.
Другой вариант — использовать для этих целей гипсокартонную перегородку, за которой производить монтаж магистралей
- Если разводка отопления в частном доме производится по тупиковой горизонтальной схеме, рекомендуется производить балансировку. Она заключается в установке дросселей на ближайшие к источнику тепла радиаторы. Это делается для ограничения циркуляции теплоносителя через эти радиаторы. В противном случае основной поток будет проходить через них, а в дальних радиаторах теплоноситель будет постепенно остывать
- При прокладке отопительных магистралей следует избегать резких последовательных переходов по высоте (подъемов и спусков). В образовавшихся «горках» будет накапливаться воздух, препятствующий циркуляции теплоносителя. Если такая траектория необходима, и сделать по-другому нельзя, вверху устанавливаются клапаны, через которые воздух будет своевременно выпускаться
- При использовании трубопроводов из сшитого полиэтилена и металлопласта настоятельно рекомендуется использовать инструмент и фитинги, которые изготавливают производители или рекомендуемые ими.
В противном случае качество соединений может оказаться низким, что может привести к нарушению герметичности - Если применяется коллекторная разводка труб отопления в частном доме, и планируется монтаж, как радиаторов, так и водяных «теплых полов», необходимо, на «теплые полы» подавать теплоноситель, температура которого существенно ниже. Температура жидкости в радиаторах при необходимости может достигать 80-90 градусов С, в то время, как в трубах «теплых полов» она не должна превышать 50-55 градусов С. Превышение этой температуры может привести к повреждению напольного покрытия
- При однотрубной отопительной системе не рекомендуется установка более 5-6 радиаторов. В противном случае дальние от котла батареи будут очень плохо прогреваться и, соответственно, в помещениях будет низкая температура
- Если трубы соединяются друг с другом с помощью пайки, не следует передерживать паяльник в месте их соединения. Это может привести к уменьшению в этом месте внутреннего диаметра магистрали, созданию «узкого места» в системе
- Желательно, чтобы длина отопительного контура при естественной циркуляции теплоносителя не превышала 30 метров, иначе равномерного прогрева может не происходить.
В этом случае следует приобрести и установить циркуляционный насос, перейти к схеме с принудительным перемещением теплоносителя. Это является эффективным решением проблемы
Существуют и другие нюансы, которые необходимо учесть при организации системы теплоснабжения коттеджа. Не торопитесь, и перед началом работ подробно изучите технические особенности. Это поможет Вам организовать полноценный контроль над работой выбранных Вами Подрядчиков.
Читайте другие статьи по данной тематике
Разводка отопления двухэтажного дома | Тепловая трасса – предназначение, классификация, случаи использования |
Как выполняется опрессовка отопительной системы | Лучшее отопление для частного дома |
Отопление частного дома тепловым насосом – плюсы и минусы | Отопление частного дома с принудительной циркуляцией |
Водяное отопление в частном доме | Система отопления дачи |
О схемах отопления частного дома с газовым котлом | Как сэкономить на отоплении загородного дома |
Отопление частного дома из полипропилена своими руками | Монтаж системы отопления в частном доме |
Отопление частного дома из металлопластиковых труб | Варианты отопления каркасного дома |
Система отопления частного дома теплым плинтусом | Расход газа для отопления частного дома – расчет потребления |
Особенности отопления загородного дома электричеством | Отопление и водоснабжение загородного дома: описание технологии монтажа |
Отопление дома сжиженным газом | Отопление частного дома теплым полом |
Инфракрасное отопление домов | Автономное отопление частного дома |
Основные правила расположения радиаторов при отоплении частного дома | Отопление дома – самый экономичный способ |
Отопление частного дома электричеством | Схема отопления двухэтажного дома |
Как обеспечить отопление своего дома без газа | Комбинированная система отопления частного дома |
Отопление частного дома конвекторами | Монтаж системы отопления: правила и описание |
Коллекторная система отопления частного дома | Проект отопления частного дома |
Как сделать отопление частного дома | Система отопления частного дома с естественной циркуляцией |
Услуги по данной тематике
Проектирование отопления | Твердотопливное отопление под ключ |
Газовое отопление под ключ | Отопление под ключ |
Отопление в деревянном доме под ключ | Водяной теплый пол под ключ |
Монтаж водяного теплого пола | Отопление двухэтажного дома |
Монтаж отопления в коттедже | Отопление загородного дома: варианты и цены |
Монтаж отопления | Монтаж отопления в частном доме |
Монтаж инженерных систем водопровода и отопления | Дизельное отопление загородного дома |
Автономное отопление под ключ | Воздушное отопление загородного дома |
Цены на монтаж отопления в частном доме | Проектирование и монтаж систем отопления |
Водяное отопление в частном доме | Электрическое отопление загородного дома: варианты и цены |
Отопление в таунхаусе | Проектирование газового отопления |
Стоимость проектирования отопления | Калькулятор отопления частного дома |
Монтаж водяного теплого пола в частном доме | Цена на монтаж водяного теплого пола |
Монтаж водяного теплого пола на деревянный пол |
Разводка отопления в частном доме: варианты и преимущества
Тепло всегда было одним из ключевых факторов комфортного жилья. И если в многоэтажных строениях от жильцов, как правило, не зависит эффективность функционирования комплекса теплоснабжения, то в частном секторе вопрос организации обогрева полностью ложится на плечи владельцев жилья. Поэтому, разводка отопления в частном доме должна проводиться с основательным подходом, учитывающим все факторы и особенности каждой индивидуальной постройки.
В современных частных домах можно встретить камины и печи, но они в основном несут декоративную нагрузку, а основная задача по обеспечению жилья теплом ложится на систему отопления, работающую от одно- или двухконтурного котла. В первом случае котёл работает исключительно для нагрева контура отопления, а во втором – может также подогревать воду в сети водоснабжения.
Независимо от типа котла, для индивидуального обогрева дома может использоваться однотрубная или двухтрубная система отопления. Каждая из них имеет свои особенности, преимущества и недостатки, которые необходимо учитывать на этапе планировки.
Однотрубная схема отопления
Однотрубная разводка отопления в частном доме имеет простой принцип работы, при котором прокладывается только одна труба, создающая замкнутый круг, к которому последовательно подсоединяются батареи отопления.
Этот тип разводки может иметь два способа обустройства:
- горизонтальный;
- вертикальный.
Первый вариант более распространённый, имеет простую конструкцию и его особенностью является правильная технология укладки трубы, которая должна иметь незначительный уклон для обеспечения циркуляции теплоносителя.
Нюансы при этом способе возникают, когда необходимо проводить отопление нескольких этажей. В этом случае на входе к стартовой секции радиатора первого этажа нужно врезать вентиль, частичное перекрытие которого будет создавать необходимое давление для поступления воды на верхний уровень.
При вертикальной схеме разводки отопления в частных домах важно учесть вертикальность стояков, которые в этом случае должны иметь больший диаметр, чем при горизонтальной прокладке. Преимуществом этого способа является отсутствие необходимости подключения циркулярного насоса.
К преимуществам однотрубной системы обогрева относятся:
- существенная экономия на материалах из-за меньшего расхода труб;
- простота разводки;
- упрощённый расчёт гидравлической нагрузки на трубопровод.
Но все преимущества нивелирует один недостаток, заключающийся в постепенной потере температуры теплоносителем по мере удаления от отопительного котла, и крайние радиаторы в магистральной цепочке будут плохо обогревать помещение.
Исправить сложившуюся ситуацию можно следующими способами:
- увеличивая количество секций батарей по мере удаления от источника нагревания теплоносителя;
- установив на радиаторах термостатические клапаны, регулирующие уровень подачи теплоносителя на каждую отдельную батарею;
- установив циркулярный насос, увеличивающий давление и способствующий более сбалансированному распределению жидкости по сети отопления.
Однотрубная система отопления будет допустимым решением для одноэтажного дома с общей площадью отопления до 100 кв.м и без дополнительных комплексов типа «тёплого пола».
Двухтрубная схема отопления
Для монтажа двухтрубного контура отопления понадобится большее количество материалов и выполнение увеличенного объёма работ. К тому же, необходимо сделать гидравлический расчет, включающий данные по функционированию системы отопления, её разводке, магистралях, количеству обогревательных элементов, диаметру труб и т.д. Эта работа окупится сполна после запуска обогрева, ведь эта схема имеет следующие преимущества:
- равномерность нагревания всех помещений;
- простое добавление дополнительных элементов обогрева, без нарушения работы сети отопления;
- допустимость применения труб меньшего сечения.
Надёжная разводка отопления в частном доме с использованием двухтрубной системы должна учитывать наличие стравливающих запорных устройств или установку расширительного бачка для избавления контуров от завоздушенности. Эффективность её функционирования зависит и от способа подключения радиаторов.
На практике используются три основных способа:
- диагональный;
- боковой;
- нижний.
Более правильным считается диагональный с верхним подводом, обеспечивающий максимальную отдачу температуры теплоносителем.
В любом случае выбор разводки отопления для частного дома будет зависеть от желания и финансовых возможностей его владельца. Но необходимо понимать, что экономия на отоплении – не самое правильное решение. Лучше один раз сделать надёжно и качественно, чем переделывать в процессе эксплуатации, что приведёт ещё к большим финансовым потерям. Тем более, что выгоду от продуманно сделанной системы обогрева можно ощутить уже в первый отопительный сезон.
Разводка труб отопления в частном доме: схемы
Конструирование отопительных систем – задача не из легких, для этого требуются соответствующие знания и навыки. Тем не менее хозяевам небольших частных домов вполне по силам решить такую задачу, если потратить некоторое время и разобраться в вопросе, а после еще проконсультироваться со специалистом – проектировщиком. Кто, как не вы сможет нарисовать работоспособную схему, где учтены все ваши пожелания и нюансы прокладки труб? В данном материале пойдет речь о том, какая бывает разводка труб отопления в частном доме и как она правильно выполняется.
Классификация отопительных систем
На самом деле схем трубной разводки отопления существует бесчисленное множество, поскольку каждая из них разрабатывается под индивидуальные конкретные условия. Но при этом схемы строятся по определенным принципам, по которым их можно классифицировать.
Когда магистральные трубопроводы с теплоносителем установлены вертикально (стояки), а радиаторы подключаются к ним горизонтальными подводками, то подобные схемы разводки труб считаются вертикальными. Они применяются, как правило, в многоквартирных жилых домах с централизованной системой теплоснабжения и редко используется в частном строительстве.
Схема, в которой подающий и обратный коллекторы проложены горизонтально, имеет соответственное название. В этих системах существует три способа разводки:
- верхняя;
- нижняя;
- смешанная.
В первом варианте подача и обратка монтируются под потолком последнего этажа, а к радиаторам делаются опуски. При нижней разводке оба коллектора прокладываются в подвале, цокольном этаже или над полом первого этажа. Смешанная схема разводки отопления предусматривает установку подающей магистрали на чердаке, а обратной – в подвале. Один из самых распространенных видов смешанной разводки, используемых в загородных домах, – это схема с общими вертикальными стояками, от которых на каждом этаже отходят горизонтальные ветви.
По способу присоединения батарей системы бывают одно – и двухтрубными. В первом случае все радиаторные подводки подключаются к одной магистрали, которая может проходить как горизонтально по полу (ленинградка), так и вертикально с проходом через перекрытия (стояки). Однако, при таком способе подсоединения каждый последующий отопительный прибор получает все более охлажденный теплоноситель, из-за чего приходится наращивать его тепловую мощность. Выходит, что сэкономив на трубах, мы тратим средства на дополнительные секции радиаторов. По этой причине подобные варианты разводки труб не слишком популярны, сфера их применения – небольшие одноэтажные дома на 3—5 комнат площадью до 100 м2.
Двухтрубная схема более практична и хорошо поддается регулировке. Здесь вход радиатора подключается к подающему коллектору, а выход – к обратному, по всем помещениям проходит 2 трубы. Идеальный вариант двухтрубной схемы – это когда в системе организовано попутное движение теплоносителя, то есть, вода в подающей и обратной магистрали движется в одном направлении. Тогда от каждой батареи до котельной установки теплоноситель проходит одинаковое расстояние, что является идеальным вариантом в плане гидравлики и балансировки системы.
В частных домах лучше устанавливать двухтрубную систему с горизонтальными ветвями.
В зданиях с двумя и более этажами применяется разводка труб от котла с помощью вертикальных стояков, к которым подсоединяются ветви над каждым перекрытием.
В современном домостроительстве, где зачастую внедряются новые технические решения, появившиеся в сфере обогрева зданий, принято организовывать принудительное движение воды в системе. С этой целью в ней устанавливается циркуляционный насос, а то и несколько, — по одному на каждую ветвь. Такая схема работает очень эффективно, но, в то же время целиком зависит от наличия электроэнергии. Вследствие этого по сей день во многих случаях остается актуальной система отопления без насоса, где работает принцип конвекции. Нагретый теплоноситель с меньшей плотностью стремится подняться от котла вверх, вытесняя более тяжелую охлажденную воду, идущую от радиаторов.
Главное достоинство самотечных сетей – энергонезависимость, благодаря чему они находят свое место в домах, расположенных в отдаленных районах с ненадежным электроснабжением. Но схема имеет и свои недостатки:
- из-за малой скорости движения воды в трубопроводах может скапливаться воздух. Чтобы его удалять, в самой верхней точке системы надо установить открытый расширительный бак, сообщающийся с атмосферой. Современные мембранные баки здесь не подойдут;
- чтобы обеспечить подачу необходимого количества тепла в помещения, диаметр труб должен быть гораздо больше, чем в сетях с циркуляционным насосом. Это влечет за собой удорожание проекта в целом.
Важно! В самой высокой точке системы с принудительной циркуляцией необходимо устанавливать устройство для выпуска воздуха.
Рекомендации по прокладке труб отопления
Монтаж магистральных трубопроводов в помещениях осуществляется открытым и скрытым способом. Открытая прокладка подразумевает крепление труб к строительным конструкциям, чаще всего стенам, и обходится дешевле всего. Вариантов скрытого монтажа несколько:
- прокладка труб в стяжке пола;
- закладывание труб в стробы, проделанные в материале стены;
- крепление коллекторов к стенам или в нишах за отделкой из гипсокартона или других материалов;
- прокладка магистралей за подвесным потолком.
Последние 2 варианта выполняются трубами из любых материалов, единственная рекомендация – обеспечить доступ к ним, чтобы в случае аварии не пришлось разрушать весь отделочный материал. Что же касается замоноличивания магистралей в стяжку или стену, то для этой цели пригодны изделия из металлопластика, металла сшитого полиэтилена. Когда планируется разводка труб в полу, надо обязательно утеплить основание под ними, иначе часть тепла уйдет в подвал или просто в землю. Если же это сделать невозможно, то трубопроводы надо покрыть теплоизоляционным слоем толщиной не менее 20 мм.
При замоноличивании металлопластика в стяжку или в стену не стоит вмуровывать туда соединения на фитингах, особенно – разборных. Это чревато протечками, в результате чего отсыреет вся стена. Скрытая разводка отопления полипропиленовыми трубами производится только под гипсокартонные конструкции, закладывать их в стяжку не рекомендуется категорически.
Заключение
Монтаж отопления в частном доме под ключ в Ленобласти — РосДом
Смонтировать отопление загородного дома в СПб под ключ – сложная техническая задача, качественно выполнить которую под силу только профессионалам. Попытки самостоятельной установки в большинстве случаев приводят к неудачному подбору материалов, снижению КПД и сокращению срока эксплуатации системы.
Системы отопления частного дома – необходимые комплектующие
В перечень отопительного оборудования входят следующие компоненты:
- Котел – выполняет функцию нагрева теплоносителя. В качестве альтернативы может быть использован тепловой насос. Тип котла подбирается исходя из пожеланий заказчика и/или наиболее оптимального вида топлива для каждого конкретного случая.
- Насосы – обеспечивают циркуляцию энергоносителя.
- Вспомогательное оборудование – необходимо для подачи воздуха в камеру горения топлива и последующего удаления продуктов распада.
- Трубопроводная система – служит для цикличного обращения теплоносителя по домашним помещениям. Трубы могут быть полипропиленовые, металлопластиковые, и последнее время популярными стали трубы из современного материала «шитого-полиэтилена»
- Радиаторы – эффективно нагревают воздух благодаря большой площади поверхности. Ассортимент простирается от простейших металлических моделей до интеллектуальных многослойных конструкций на базе керамики.
Наименование работ | Стоимость (материалы + работы) |
---|---|
Радиаторное отопление
|
от 1955 р. |
Теплый пол
|
от 2700 р./м2 в зависимости от площади дома и планировки |
Водяное отопление частного дома под ключ в СПб – выбор котла
Классификация отопительных котлов осуществляется по нескольких базовым признакам.
- Число контуров. Одноконтурные варианты дешевле, но рассчитаны исключительно на нагрев теплоносителя в замкнутой отопительной системе. При желании обеспечить коттедж горячим водоснабжением дополнительно потребуется бойлер косвенного нагрева. Двухконтурные модели универсальны и теплоноситель каждого из контуров нагревается независимо.
- Тип топлива. Может быть: электрический, газовый, твердотопливный. При монтаже отопления под ключ с установкой газовых котлов необходимо предусмотреть котельную, общим объемом не меньше 18 м2 и с одним окном площадью не менее 0,5 м2.
- Мощность. Стоимость оборудования с увеличением его мощности будет расти. Однако попытки чрезмерной экономии на приобретении маломощного котла настоятельно не рекомендуются. Оптимальным решением является обращение к специалистам, которые рассчитают нужную мощность, опираясь на энергосберегающие характеристики дома и площадь помещений.
Этапы монтажа систем отопления в загородном доме
Прежде чем приступать к монтажу, необходимо провести проектирование отопления загородного дома. В расчёте четко фиксируется сколько потребуется радиаторов, каким способом будут проложены трубы, мощность котла и т.п.
Следующим этапом становится уже сам монтаж отопления в частном доме под ключ. Его цена будет зависеть от множества факторов. В частности, организация обогрева с помощью «теплого пола» обойдется примерно на 40% дороже. В ходе этого процесса разводят трубы, монтируют радиаторы и объединяют всё оснащение в единую сеть.
При монтаже теплого пола проводят:
- Укладку плотного пенополистирола;
- Монтаж арматуры;
- прокладку труб самого тёплого пола согласно проекту.
После всех этих моментов монтируется коллекторная группа, циркулярный насос и коллекторный шкаф. Мы проводим монтаж отопления в каркасном доме в СПб и городах Ленобласти строго в соответствии с планом и с правилами безопасности.
Нюансы монтажа отопления в частном доме для Санкт-Петербурга и ЛО
Существенным отличием является установка системы на стадии строительства или в уже готовом здании с финишной отделкой стен.
В первом случае потребуется:
- уложить трубы, «упаковать» их в теплоизоляцию, зафиксировать и смонтировать выходы на радиаторы;
- подключить панели обогрева и оштукатурить стены.
Второй вариант монтажа отопления в частном доме потребует:
- отметить места установки радиаторов;
- разметить и пробить штробы в стенах;
- проложить соединительные трубы;
- подключить радиаторы, установить на них краны;
- скрыть трубы в штробах отделочным материалом.
Отопление загородного дома в СПб под ключ – цена вопроса
Общая стоимость проектов определяется индивидуально, поскольку зависит от значительного ряда факторов.
1. Комплектующие системы. Сюда включается тип и мощность котла, модификации, функционал и материал обогревательных панелей-радиаторов и т.д.
2. Работы. Цена варьируется от сложности разводки труб, этажности коттеджа, установки дополнительного оборудования.
Роль играют также нестандартные пожелания заказчика.
Предварительные расчеты на монтаж отопления в частном доме под ключ в СПб и области проведут наши специалисты. Мы предлагаем клиентам несколько вариантов, с выделением наиболее оптимального из них.
Схемы разводки отопления в частном доме для однотрубной и двухтрубной систем
Разводка труб
Содержание:
- Однотрубная система
- Схема: Однотрубная горизонтальная
- Схема: Однотрубная вертикальная
- Двухтрубная система — схемы
Разводка отопительной системы в частном доме может производиться различными способами. И от хозяина требуется определиться с тем, какой именно способ будет предпочтителен в данном конкретном случае, чтобы решить вопрос обогрева помещения при строго ограниченном бюджете.
Однотрубный способ отопления в частном доме считается самым бюджетным вариантом.
Двухтрубный способ связан с большими финансовыми затратами, однако и преимущества такого способа более очевидны.
Давайте более подробно рассмотрим оба способа, поговорим об особенностях монтажа для того, чтобы вам было намного легче сделать правильный выбор.
Однотрубная — общие моменты
Радиаторы отопления
Однотрубной отопительной системой называют разводку линий, предполагающую последовательную установку всех приборов.
Вода или антифриз попадает в радиаторы, проходя каждый раз через которые, они отдают свою часть тепла.
В качестве теплоносителя может быть использован либо отопительный антифриз, либо обычная вода. Таким образом, в самый последний радиатор попадает теплоноситель, имеющий самый низкий температурный показатель.
А чтобы это не отразилось на микроклимате в комнате, количество секций в конечном радиаторе отопления должно быть увеличено.
В настоящий момент есть технологии, оптимизирующие работу однотрубной системы отопления. Можно в качестве вспомогательных элементов инсталлировать регуляторы отопления, термостатические реле и шаровые краны, либо балансировочные вентили.
Всё это оборудование направлено на получение баланса в процессе подач тепла. При перекрытии одного конкретного радиатора вся работа отопительной системы не нарушается.
Помните: При самостоятельном монтаже отопления нужно предварительно установить на байпасе краны. Их следует также инсталлировать на подключениях каждой батареи. Это позволит при необходимости проводить ремонтные работы без отключения отопления во всём доме.
В одноэтажных, а также в двухэтажных частных домах автономное отопление реализуется в виде:
- Вертикальной системы с комбинированной или естественной циркуляцией, а также с применением циркуляционного насоса;
- Горизонтальной системой с применением циркуляционного насоса.
Схема горизонтальной однотрубной разводки
Эта схема имеет народное название – «Ленинградка».
Горизонтальная однотрубная
В данной системе трубы могут быть либо встроены в отопительную конструкцию, либо проложены над полом. При этом их для уменьшения теплоотдачи лучше всего теплоизолировать.

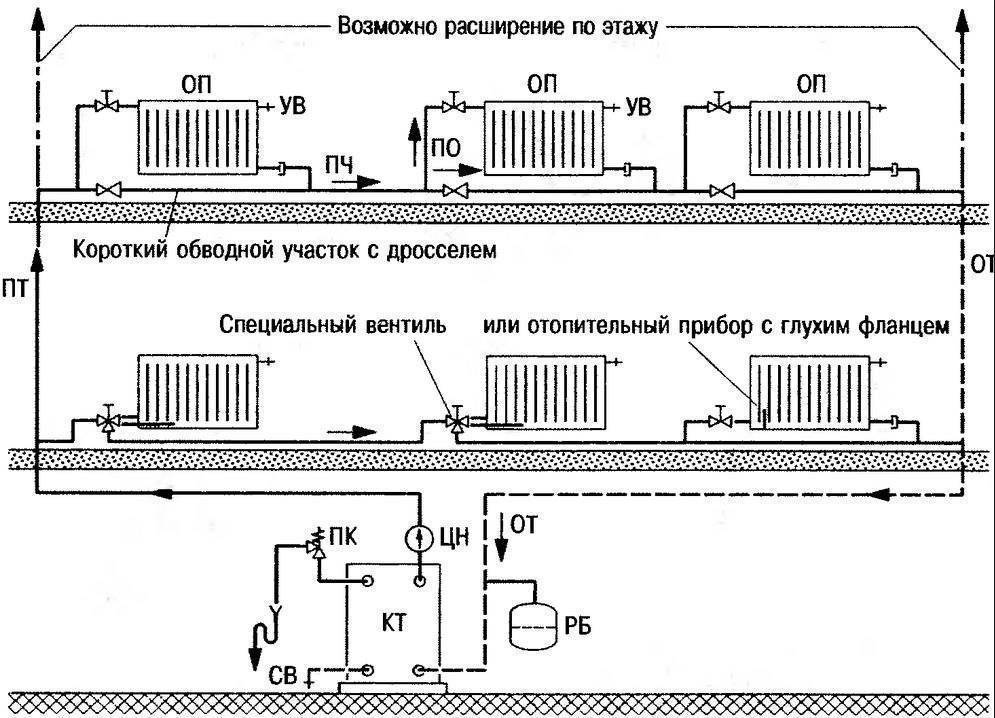

Горизонтальная однотрубная для 2-ух этажного дома
Установку подающей горизонтальной магистрали делают под небольшим углом наклона, который должен быть направлен по ходу движения отопительного антифриза или воды. Все батареи нужно устанавливать на одном уровне.
Однотрубная с насосной циркуляцией и естественным ходом
Для того чтобы избавиться от воздуха, применяются краны Маевского.
Выполняя установку в доме, имеющем 2 этажа, нужно стояк, подающий теплоноситель на второй этаж, пустить до первой батареи.
Однотрубная с насосной циркуляцией и байпасами
При помощи кранов совершается регулирование температуры. Каждый кран должен быть установлен на каждом этаже перед первым радиатором.
Схема вертикальной однотрубной разводки
Данная схема предусматривает естественную циркуляцию теплового носителя.
Вертикальная однотрубная для 2-ух этажного дома
А это значит, что циркуляционный насос не потребуется.
Достоинством вертикальной системы отопления является автономность от подачи электричества.
Недостатком же является использование труб, имеющих большой диаметр, а также необходимость располагать строго под наклоном разводящую магистраль. К тому же она выглядит внешне не очень эстетично.
Недостаток легко устранить применением циркуляционного насоса.
Двухтрубное отопление — разводка и схемы
Как уже говорилось, такая система отопления требует значительно больших финансовых затрат.
Помимо этого увеличивается и количество выполняемых работ по установке, а значит, и цена за такие работы.
Главным преимуществом двухтрубных вариантов является равномерное распределение теплового носителя по всей отопительной сети. При этом в соответствии с потребностями жителей, гораздо легче отрегулировать температурный режим.
При установке современных отопительных систем, производителями комплектующих для которых являются зарубежные производители, приветствуется двухтрубная, облегчающая работу циркуляционного насоса в отопительном котле.
Сегодня в глобальной сети можно отыскать множество изображений, показывающих работу стандартной отопительной системы, в которой нагрев теплового носителя обеспечивает двухконтурный котёл. Этот котёл может быть либо турбированным, либо дымоходным.
Вариант 1: Двухтрубная горизонтальная
Различные схемы визуально показывают сам принцип разводки отопительных магистралей и сети водопровода, их особенности разводки при подсоединении батарей отопления. Также показаны места инсталляции запорной и регуляционной арматуры.
Двухтрубная горизонтальная разводка для коттеджа в 2 этажа
Важно: При установке отопления в доме, который имеет более одного этажа, потребуются автоматически стравливающие клапаны. Их нужно устанавливать на самых верхних точках. Если же установка отопления осуществляется в доме, имеющем всего один этаж, то такие клапаны ставят на последних батареях и на сушилке полотенец, если, конечно, таковой имеется.
Радиаторы отопления можно подключать сбоку. Помимо такого способа подключения возможны и другие решения – подключение по диагонали или снизу.
При этом тип подключения целиком зависит от материала и размера используемых радиаторов отопления.
Помните: На входе в батарею, а также на выходе должны быть установлены регулирующие термокраны. Помимо этого не забудьте и о сливном кране. Его нужно расположить в самой нижней точке отопительной системы.
Расход труб зависит от того, какую схему разводки отопления вы решили использовать: двухтрубную, либо однотрубную. Частные дома, которые имеют большую площадь рационально оборудовать двухтрубной отопительной системой.
Вариант 2: Двухтрубная горизонтальная
Важно дополнительно в эту систему врезать циркуляционный насос. Терморегуляторы позволяют для каждого отдельного помещения настроить оптимальный режим обогрева.
Вариант 2: Двухтрубная горизонтальная разводка в коттедже на 2 этажа
В том случае, если частный дом не имеет большой площади и материальные средства ограничены, то можно обойтись и однотрубной системой отопления.
Площадь домов, в которых допускается применение однотрубной, не должна превышать 100 квадратных метров. При этом можно применить естественную циркуляцию, а значит обойтись без насоса.
Мы искренне надеемся на то, что информация, написанные выше, была для вас познавательной и полезной.
Проектирование индивидуальных отопительных систем – довольно сложное занятие. Поэтому лучше всего обратиться за помощью к специалистам, оказывающим услуги в этой сфере.
Это позволит не допустить всевозможных ошибок, которые могут возникнуть на различных этапах запуска и использования системы отопления. Для того чтобы не устранять недочёты и ошибки, лучше их не допускать и всё заранее предусмотреть.
Методы разводки отопительных труб в доме
Проживание в частном доме дает хозяевам целый ряд преимуществ, среди которых возможность установки автономной системы отопления в помещении. Правильно установленная и подобранная разводка отопления в частном здании позволяет обеспечить равномерный и быстрый обогрев всех комнат. Контроль за расходом топлива, который рассчитывается исходя из климатических условий региона, обеспечивает экономичность работы всей системы. По опыту можно сказать, что существует несколько проверенных годами схем отопления, отличающихся между собой по виду циркуляции теплового носителя (чаще всего воды) и технологии разводки трубных магистралей. В большинстве домов осуществляют установку однотрубной, лучевой, двухтрубной или «ленинградской» отопительной системы. Каждая технология разводки отопления в частном доме обладает своими нюансами, на которые нужно обратить внимание еще на стадии проектирования инженерных коммуникаций.
Способы циркуляции воды в отопительных системах
Движение жидкости по замкнутой системе может происходить в принудительном или естественном режиме. Вода, которая нагрета отопительным котлом, поступает в батареи. Эту часть конструкции называют прямым током. После попадания в батареи тепловой носитель остывает и обратно направляется в котел для нагрева. Этот промежуток замкнутой конструкции называют обратным током. Для ускорения циркуляции жидкости в трубах используются специальные циркулярные насосы, устанавливаемые в отопительную систему на «обратке». Выпускаются модели котлов отопления, в конструкции которых изначально предусмотрено наличие подобного насоса.
Естественная циркуляция теплового носителя
При естественной циркуляции теплоноситель двигается по системе методом самотека. Это становится возможным благодаря физическому эффекту, который проявляется при изменении плотности жидкости. Горячая вода обладает меньшим уровнем плотности. Жидкость, идущая по обратному току, имеет большую плотность, поэтому она без проблем вытесняет воду, уже нагревшуюся в котле. Нагревшийся теплоноситель направляется вверх по системе, а затем распределяется по горизонтальным трубопроводам, проведенным под небольшим наклоном, составляющим примерно 3-5 градусов. Наличие подобного уклона позволяет теплоносителю двигаться по трубе самостоятельно.
Схема отопительной конструкции, которая основывается на естественной циркуляции жидкости, является самой примитивной, поэтому легко реализовывается на практике. К тому же для обстановки такой системы не нужно использовать другие коммуникации. Стоит отметить, что этот вариант подходит только для частных домов с небольшой площадью, так как длина системы ограничивается 30 метрами. К минусам относят и необходимость установки труб с большим диаметром и низкий уровень давления в системе.

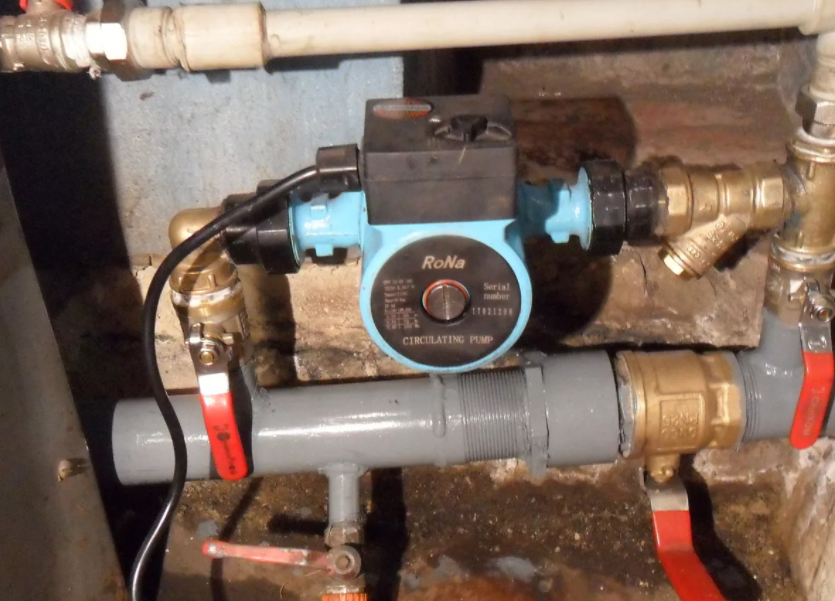

Принудительная циркуляция жидкости
В автономных системах отопления с принудительной циркуляцией жидкости по замкнутой системе в обязательном порядке присутствует циркуляционный насос, обеспечивающий ускоренный ток нагретого теплоносителя по батареям, а остывшего к отопительному котлу. Движение воды происходит из-за разности давлений, возникающих между обратным и прямом током теплового носителя.
При установке подобной системы нет необходимости в соблюдении уклона магистрали трубопровода. В этом заключается главное её преимущество, а вот существенный минус состоит в зависимости такой отопительной конструкции от электричества. Поэтому в частном доме всегда должен находиться генератор (компактная электростанция) на случай отключения электричества, который смог бы обеспечить функционирование системы отопления в аварийной ситуации.
Схему с принудительной циркуляцией жидкости в качестве теплового носителя можно использовать при обустройстве отопления в доме любого размера. При этом применяется насос с подходящим уровнем мощности и обеспечивается его постоянный доступ к электричеству.
Схема однотрубной разводки
В системе отопления подобного вида нагретая жидкость последовательно распространяется на все имеющиеся радиаторы, при этом отдавая оборудованию часть тепловой энергии. Подобную схему оптимально использовать в той ситуации, когда для устройства обогревательной конструкции выделяется небольшая сумма денег. Такая схема очень экономичная, так как для её обустройства понадобится минимальное количество труб и сопутствующих с ними расходных материалов.
Нельзя не сказать и о массе недостатков, которые характерны для однотрубной отопительной системы с верхней разводкой, среди них отсутствие возможности раздельного регулирования уровня тепла для каждого из радиаторов и снижение температуры теплового носителя по мере его отдаления от отопительного оборудования.
«Ленинградская» схема разводки отопления используется с целью решения проблемы раздельной регулировки уровня отдачи тепла для каждого радиатора. В однотрубной системе жидкость проходит через все установленные батареи последовательно. Установка «байпаса» (обходной трубы) и запорных кранов на каждый радиатор дает возможность обеспечить циркуляцию теплового носителя при отсекании какого-либо из приборов отопления.
Виды обустройства системы с двумя трубами
Основным отличием системы с двумя трубами для отопления частного дома является подключение каждого радиатора к магистрали как обратного, так и прямого тока, что увеличивает количество труб в два раза. При этом у владельца дома появляется возможность регулировать уровень теплоотдачи каждого из отопительных приборов. В итоге можно создать разный температурных климат в помещениях.
При установке вертикальной двухтрубной системы отопления применяется нижняя и верхняя схема разводки отопления от нагревательного оборудования. Остановимся подробнее на каждой из них.
Вертикальная система с нижней разводкой
Её устанавливают следующим образом:
- От отопительного котла по полу нижнего этажа здания или по подвалу пускают подающий магистральный трубопровод.
- Затем от магистральной трубы вверх пускаются стояки, обеспечивающие попадание теплового носителя в радиаторы.
- От каждой батареи отходит труба обратного хода, отводящая остывший теплоноситель обратно в нагревательное оборудование.
При проектировании системы нижней разводки отопительной конструкции учитывается необходимость постоянного отведения воздуха из трубопровода. Производится это при помощи установки воздушной трубы, а также монтажа расширительного бака, использования кранов Маевского на всех батареях, расположенных на верхнем этаже здания.
Вертикальная система с верхней разводкой
В подобной схеме тепловой носитель подается от котла на чердак по магистральному трубопроводу или под уровень потолка верхнего этажа. Затем жидкость в системе спускается вниз через несколько стояков, проходит через все радиаторы и возвращается обратно в нагревательное оборудование по магистральному трубопроводу.
Для регулярного удаления пузырьков воздуха в данной системе монтируется расширительный бак. Такая технология устройства отопительной конструкции намного эффективнее предыдущего метода с разводкой труб внизу, так как в радиаторах и стояках создается более высокий уровень давления.
Горизонтальная отопительная система – тип основных вида
Устройство горизонтальной системы с двумя трубами для системы автономного отопления с принудительной циркуляцией является самым популярным вариантом обогрева частного здания. В таком случае используется один из трех вариантов:
- Тупиковая схема. Достоинство заключается в небольшом расходе на трубы. Недостаток укрывается в большой длине системы циркуляции от самого дальнего радиатора до котла. Это серьезно затрудняет регулировку теплоносителя в системе.
- Схема с попутным продвижением жидкости. Из-за равной длины всех циркуляционных конструкции отрегулировать систему проще. При установке необходимо использовать большее количество труб, что сказывается на стоимости работ. Также трубы явно не прибавляют привлекательности помещению
- Схема с лучевым (коллекторным) распределением. В связи с тем, что каждый радиатор подключается обособленно к отопительному оборудования, то обеспечить необходимую температуру в любом помещении очень просто. По опыту можно сказать, что установка отопления с подобной схемой требует самых больших финансовых вложений из-за большого количества используемых материалов. Трубы можно скрыть за бетонной стяжкой, что позволяет сохранить интерьер помещения.

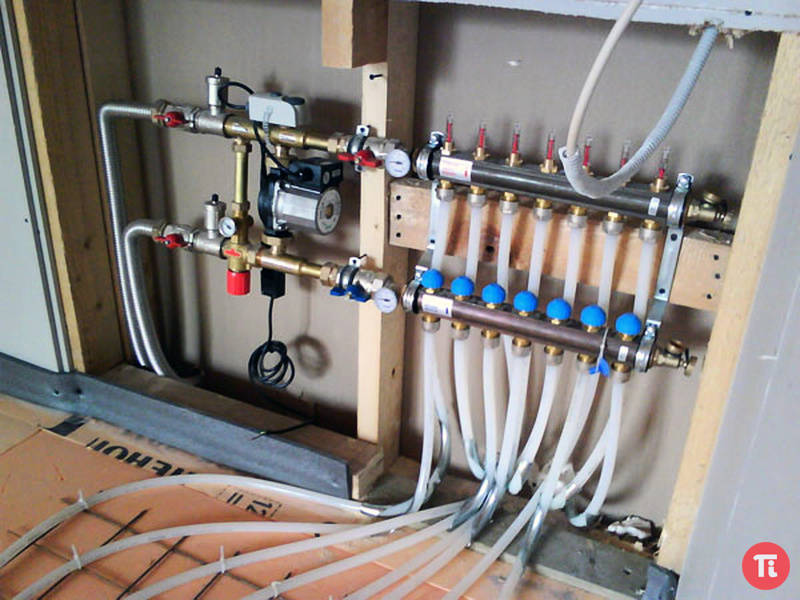

Коллекторная схема разводки системы отопления по полу пользуется все большей популярностью у владельцев частных домов.
Классическая разводка системы отопления в квартирах
Традиционная схема разводки отопления в квартирах многоэтажных домов предполагает центральное теплоснабжение всего здания.
Данная технология включает в себя следующую структуру разводки отопительной системы:
- Нагретый тепловой носитель поступает в квартиры по вертикальным стоякам, устанавливаемых на внешнюю (несущую) стену здания. При этом такой стояк проходит через потолок и пол в каждой комнате квартиры.
- От вертикального стояка отводится горизонтальный трубопровод барачного вида – кольцом вдоль стены квартиры. Батареи устанавливаются под окнами и соединяются специальными патрубками со стояком последовательно.
- Рядом с подающим стояком устанавливается вертикальная труба отводящей системы, в народе называемая «обраткой». В нее сливается остывшая жидкость из радиаторов в квартирах.
Стоит отметить, что подобная схема отопительной системы удобна исключительно застройщику.
Вертикально-барачная конструкция разводки с парой стояков не только ухудшает внешний вид помещения, но и снижает эффективность работы самой системы отопления. Ведь регулировать температуру нагрева радиаторов в таком случае почти невозможно.
Для того, чтобы изменить разводку отопления в квартире, вам нужно посетить не одну инстанцию. Это связано с тем, что вмешательство в конструкцию центральной системы отопления требует множество разрешений. При этом новая разводка появится в квартире только в той ситуации, если вам удастся согласовать со всеми контролирующими органами замену центральной систему обогрева на автономный вариант, предполагающий установку электрического или газового котла. К сожалению, практика показывает, что подобные разрешения дают редко.
Поэтому наиболее оптимальная разводка системы отопления радиальной схемой остается исключительно недостижимым идеалом. Повысить эффективность работы можно только установкой новых радиаторов, выполненных из материалов с высоким уровнем тепловой отдачи (сталь, медь, алюминий).
В частном доме разводку системы отопления выстраивают по собственному желанию, без согласия органов управления. Поэтому индивидуальные застройщики часто применяют коллекторную (лучевую) схему разводки, при которой каждый радиатор подключается к коллекторному шкафу, расположенному на равном удалении от каждой батареи.
В итоге подобная конструкция позволяет не только регулировать температуру в каждом помещении здания, но и сократить расходы на обслуживание системы, потому что все стыковочные узлы буду собраны в одном месте – на коллекторе.
При выборе типовой конструкции разводки нужно рассматривать много факторов, начиная от площади здания, и заканчивая материалами, использованными при его возведении. В таких вопросах лучшего проконсультироваться с профессионалами, чтобы исключить вероятность каких-либо ошибок. Ведь речь идет о создании микроклимата в доме, что является одним из главных условий для комфортного проживания как в квартирах, так и в загородных домах.
Как спрятать трубы отопления в частном доме способы маскировки
Можно ли спрятать отопление в стенах?
Можно ли спрятать трубы отопления в стену, интересует многих. Описанный метод имеет массу сторонников и людей с противоположным мнением. Одни утверждают, что этого делать нельзя, другие говорят, что можно спрятать отопление в стене.
Так это все же возможно или нет? Какое мнение правильное, и каковы плюсы и минусы таких решений? И, чтобы долго не сохранять интригу, нужно ответить, что этим методом можно пользоваться. И пользуются им очень часто.
Это эффективный способ спрятать неприглядные трубы в доме. Технической необходимости в таких действиях нет, да и в плане функционирования вполне можно обойтись без этого.
Единого мнения по этому вопросу, как и по единственно правильному варианту укладки, пока не найдено. Поэтому варианты решения, тщательно взвесив все за и против, каждый примет самостоятельно.
Когда необходимо менять трубы отопления?
Причин для замены несколько – может быть неправильно установлен винтовой клапан, сорвана или сорвана резьба, негерметичен и капает радиатор.
Также имеются дефекты системы:
- расслоение кальциевых отложений внутри магистрали и снижение КПД;
- в системе образовались воздушные пробки, а кран Маевского не предусмотрен;
- проводка старая, не соответствует требованиям пользователя, из-за чего в доме холодно.
Заменять всю систему или ее элементы лучше в теплое время года, тогда соседи не будут жаловаться на отсутствие отопления во всем многоквартирном доме. Но если ремонт потребовался немедленно (стало холодно или течет радиатор), то восстановление осуществляется в любое время. В частном доме таких проблем нет – отключить отопление от котла можно в любой момент.
Скрытая протяжка
Прокладка труб отопления в стене – достаточно распространенная практика. Обосновывается это тем, что отопительные коммуникации очень сильно портят внутреннее пространство. Это их большой недостаток. Они тянутся вдоль стен, бросаются в глаза и не добавляют привлекательности общему дизайну. По этим причинам многие хотят их скрыть.
Отопление может быть установлено разными способами, но наиболее распространенным из них является настенный монтаж. На первый взгляд, это очень удачное решение, труба полностью скрыта, общий вид помещения значительно улучшился, но так ли все просто на самом деле, и в чем преимущества такого решения?
Часто при прокладке теплосети в стенах стыки теряют герметичность. В результате образуются течи. Увидеть такие места на скрытом трубопроводе невозможно, а выявить дефекты можно только датчиком давления воды.
Таким устройством оснащены все современные отопительные приборы. При определении течи нужно установить место аварии, произвести ремонт.
Если, взвесив все «за» и «против», и принято решение о прокладке теплотрассы в стене, то покрытие поверхности должно быть выполнено таким образом, чтобы доступ к возможным аварийным зонам был свободным.
По этим причинам выполняется облицовка пластиковыми панелями, вагонкой, гипсокартоном и т.д. Недостатки различных декоративных штукатурок заключаются в том, что в случае аварии стену придется демонтировать, и это не только физические, но и финансовые затраты.
Совет! При укладке полипропиленовой системы скрытым способом необходимо предварительно провести испытания на прочность. При этом испытательная нагрузка должна превышать режим нормальной эксплуатации не менее чем в 1,5 раза. Для металлических систем не рекомендуется применять этот способ укладки, из-за их существенного недостатка – плохой устойчивости к коррозионным образованиям.
Также следует учитывать еще один нюанс. Недостатком пластиковой системы является линейное увеличение при нагреве. При установке этот минус необходимо учитывать.
Особенности монтажа труб скрытого отопления
Если приоритетным остается способ прокладки труб под стеной и полом, то делать это необходимо с соблюдением некоторых правил:
- Стоит позаботиться о доступе к связь доступна в любое время, когда это необходимо.
- Трубы необходимо выбирать качественные. Обычно выбирают стеклопластиковые трубы с внутренним армированием.
- Необходимо, чтобы каждый метр, размер уклона в самотечных системах устанавливался от 0,5см.
Эти способы позволяют проложить трубопровод внутри стен. При выкладке в штробу стоит позаботиться о поворотных зонах системы и правильно соединить согнутые элементы.
Важно! Если нет возможности выложить под углом, нужно купить и установить циркулярный насос. Также он необходим для систем отопления, где имеется более 4-х радиаторов.
Как спрятать отопительную сеть в квартире – рассмотрим способы
Трубы отопления можно спрятать в панельных стенах несколькими способами. А их не так много для этой комнаты. Первый вариант в панельных домах – это использование штроб, а второй способ – возведение фальшстен. У каждого из вариантов есть плюсы и минусы, и решение для себя необходимо принимать после детального изучения этих способов.
В стене панельного дома трубу отопления можно спрятать, когда монтируется новый контур, либо проводятся ремонтные работы в уже функционирующем сооружении. Стену панельного дома и теплотрассу, как правило, располагают в разных плоскостях.
А когда нужно привести их в одну плоскость, в панельных стенках вырезаются углубления и туда укладывается теплотрасса. При таких действиях нужно ориентироваться на следующие моменты:
- Перед началом работ в панельном доме перекрывают стояк. Не следует торопиться с выполнением этих действий. И обязательно следует убедиться, что работа планируется на правильном стояке.
- Если глубина канала превышает половину толщины перегородки, то лучшим вариантом будет отказаться от намеченных действий. Так, например, санузел в панельном доме представляет собой отдельную систему из бетонных блоков. Да и толщина таких панельных стен для этой задачи будет небольшой.
- Размеры пазов в стенках панели не должны быть близки друг к другу и не должны ущемлять контур.
Заглубление необходимо производить с расчетом крепежа системы, ее объема и теплоизоляционного слоя.
- Перед заделкой системы в стену панельного дома ее следует покрыть утеплителем, иначе на поверхности трубы будет образовываться конденсат.
- Перед креплением конструкции к стене панельного дома нужно определить ее основные места. К ним относятся стыки и зоны изменения направления теплоносителя.
Для облегчения действия по штроблению стены в панельном доме рекомендуется использовать болгарку. Сначала следует сделать разметку, а затем по соответствующим линиям сделать бороздки на определенный уровень глубины.
СОВЕТ! При работе болгаркой возникает не только много шума, но и пыли. У современных инструментов есть большой плюс – функция подключения к строительному пылесосу, а это предотвращает образование пыли.
По существующим правилам коммуникационная сеть в стене панельного дома должна располагаться в зоне беспрепятственного доступа. Непосредственно закрытыми остаются только те зоны, где вероятность аварии равна нулю.
Скрытие труб в частном доме
Изготовление штрбы на кухне
В частном доме, несомненно, гораздо больше возможностей в плане скрытия труб, но зачастую они зависят от конструктивных особенностей строения. Если основание – бетонный пол, то лучший вариант – сделать трубу частью системы теплого пола. Для этого даже не требуется теплоизолятор для трубопроводов. Здесь важно провести правильное утепление и стяжку основания. обязательно уложить слой пенополистирола; по периметру помещения следует проложить демпферную ленту.
Но если нет необходимости делать теплый пол, а на первый план выходит максимальная эффективность системы отопления, то лучше сделать в полу канавки и проложить в них трубы, предварительно надев теплоизоляцию. В качестве него сегодня используются композитные полурукава из вспененного полиэтилена или стекловолокна.
Но перед прокладкой труб в стенах и полу необходимо составить план проекта. Он поможет правильно рассчитать количество материалов и заранее проработать наиболее рациональные способы прокладки теплотрассы.
Делаем штробы для труб в ванной
Пазы необходимо делать с запасом 1 см на размер трубы. Это необходимо для того, чтобы надеть теплоизолятор и заполнить пространство крепежным раствором. Далее шов заделывают всеми известными способами: предварительное выравнивание и финишное покрытие. Крепление труб осуществляется с помощью хомутов или специальных скоб, которые крепятся дюбелями к основанию.
При прокладке труб в канавках часто потребуются самые разнообразные обходы и отводы, поэтому необходимо заранее тщательно продумать разводку теплотрасс со всеми нюансами. Это зажимы, застежки, контуры и многое другое. Ведь не всем будет приятно несколько раз вернуться в магазин, чтобы купить недостающий компонент.
Способов спрятать радиаторы отопления очень много и зависят они как от бюджета, так и от стилевой направленности дизайна. Например, изящно будут смотреться стеклянные перила с выгравированным изображением. Но также необходимо учитывать тот факт, что в квартире могут проживать маленькие дети, поэтому также следует выбирать наиболее безопасные способы. Поэтому одним из самых безопасных, с помощью которого можно спрятать не только трубы отопления, но и всю остальную сантехнику в ванной, является короб из гипсокартона.
Трубы отопления под фальшстеной
Посмотреть видео
Если принято решение спрятать трубы отопления в фальшстену, то в этом случае особых сложностей не возникает. Сначала из направляющих возводится основание, а в конце его декорируют любым из выбранных материалов: вагонкой, гипсокартоном, блокхаусом.
Бытует мнение, что если спрятать отопление в фальшстену, то полезное пространство жилья значительно сократится. К счастью, этот минус — всего лишь миф. Например, если вам нужно спрятать трубопровод отопления под окном, в реальности это пространство практически не используется.
Единственное, что теряется в этой ситуации, так это неполные пятнадцать сантиметров под подоконником, но сам он становится шире на такое же расстояние. Это дополнение гораздо полезнее, чем неиспользуемая площадь под окном.
Если вам нужно скрыть неэстетичные конструкции системы отопления, то специалисты рекомендуют фальшстену. Они называют это просто идеальным решением. Очень важным преимуществом этой постройки является то, что ее можно спроектировать без участия профессиональных мастеров. И это большой плюс этого здания.
Во многих ситуациях, когда необходимо скрыть пересечение горизонтали и вертикали, или смонтировать габаритный системный блок, бокс не всегда может выручить. А вот ложные — стена в таких ситуациях справляется отлично.
Еще одним большим преимуществом этого метода является отличное сочетание конструкции с общим дизайном. Решив спрятать трубы отопления под фальш-стеной, можно также пересмотреть размещение других систем, для их отделки этот способ также может быть эффективен.
Как спрятать трубы отопления 3 самых простых и эффективных способа
Открытый трубопровод вряд ли сможет украсить любой интерьер, поэтому многие спрашивают на форумах специалистов – как спрятать трубы отопления в квартире или доме так, чтобы дизайн корпуса выглядит привлекательнее? Есть несколько вариантов решения этой проблемы, о которых я расскажу ниже.
Пример скрытой системы отопления
Варианты маскировки труб
Среди всех возможных способов следует выделить три наиболее эффективных варианта маскировки труб:
Рассмотрим особенности каждого из этих способов.
Вариант 1: спрятать трубы в пол и стены
Прежде чем рассказать, как трубы замурованы в стены или спрятаны в пол, приведу несколько важных правил, которые необходимо соблюдать:
- только новый трубопровод может быть скрыты в полу или стенах. Не пытайтесь скрыть старые магистрали, так как позже могут возникнуть проблемы;
- Пластиковые трубы сильно расширяются под воздействием высокой температуры.
Особенно это касается полипропилена, линейное расширение которого достигает 5 мм на метр. Поэтому при монтаже трубопровода необходимо предусмотреть необходимое количество компенсаторов;
- перед тем, как прятать трубы отопления из металлопластика или металла, на них нужно надеть теплоизоляционные кожухи, которые снизят теплопотери;
- независимо от материала, из которого изготовлен трубопровод, разъемные фитинги не следует замуровывать, чтобы к ним оставался свободный доступ.
Скрытый монтаж труб в стены
Процесс укладки труб в стены осуществляется в следующей последовательности:
- в первую очередь необходимо составить схему разводки и в соответствии с ней разметить расположение труб на стенах;
- то по маркировке нужно делать швеллеры своими руками. Для этого можно использовать перфоратор с долотом, включенным в ударный режим;
- для надежной фиксации труб в пазах устанавливаются держатели или скобы. Для установки последних следует использовать дюбель-гвозди;
- затем на трубы надеваются теплоизоляционные кожухи, которые можно зафиксировать пластиковыми хомутами, после чего трубопровод устанавливается в пазы;
- после сборки теплопровода его необходимо опрессовать (проверка работы под давлением), что позволяет выявить утечки и сразу их устранить;
- по окончании работ пазы заделываются цементным раствором.
Для лучшего сцепления состава их нужно предварительно очистить от пыли и загрунтовать.
Пазы необходимо выполнять с учетом толщины утеплителя и раствора для заделки.
Установка теплопровода в пол
Еще проще спрятать тепловую трубу в пол. Как правило, трубы укладывают на основание перед стяжкой, после чего заливают бетоном. При этом так же используются теплоизоляционные кожухи, а система обязательно герметизируется.
Если не планируется заливка стяжки пола, трубы можно укладывать в пространство между лагами и черновым покрытием. Чтобы красиво оформить место входа и выхода труб в пол, используйте специальные накладки для труб.
Надо сказать, что после монтажа трубопровода обязательно нужно составить исполнительную схему, на которой указаны места расположения труб. Это необходимо для того, чтобы не нарушить целостность системы отопления в процессе последующего ремонта дома.
Пример короба под стояк
Вариант 2: монтаж каркаса
Установка тепловой трубы в канавки является наиболее оптимальным решением. Однако, если система уже смонтирована, то скрыть ее можно только с помощью короба. Сделать последний можно из следующих материалов:
Для изготовления короба необходимо подготовить следующие материалы и инструменты:
Коробка
Выполняя современный качественный ремонт, прячем трубы отопления в стену. Этот вариант установки требует тщательного расчета и составления подробной схемы. Если скрывают теплосеть на этапе строительства дома, то задача несложная в исполнении.
Но, при уже работающем трубопроводе, протянутом вдоль стен, делают так. Кроме фальш — стены можно зашить коробом. При этом из деревянных досок или из профиля собирается каркас, который впоследствии обшивается различными подходящими по дизайну материалами. Ни конструкция, ни обшивка каркаса не представляют особых сложностей.
Если спрятать трубы в короб, а не в стену, то преимущества этого варианта говорят сами за себя. Сооружение не сложно построить, с небольшими финансовыми вложениями. Также явным преимуществом такой конструкции является возможность быстрого доступа к узлам для проведения ремонтных работ.
Смотреть видео
Если магистраль прячут под коробку без проемов, то это тоже не составляет больших проблем, так что это сооружение легко демонтируется, а потом еще и возвращается на прежнее место. И еще один важный нюанс нельзя не учитывать. Когда теплотрассу прячут под короб, то такая постройка выступает в роли детали декора, которую можно украсить по своему вкусу.
Изоляция выполнена или не может быть выполнена
Перенос труб отопления на стену предполагает использование изоляции. Многие задаются вполне оправданным вопросом: «Зачем нужна эта изоляция при переводе труб под штукатурку?» Ответ прост, иначе тепло будет уходить в стены на прогрев.
Большая часть тепла теряется в стенах, которые соприкасаются с улицей. Во внутренних стенах проблема теплопотерь невелика, так как тепло все равно будет уходить в помещение, но его количество будет несколько меньше.
Выполняя перенос трубопровода отопления на стену, выполняют не только теплоизоляцию. Это создает препятствие для образования конденсата. Ведь любая влага – благоприятная почва для развития грибка.
Также важно отметить, что изоляция при переносе труб отопления выполняет еще одну важную функцию. Защищает линию от механических воздействий.
Посмотреть видео
При выборе варианта утепления при переносе трубопровода важно учитывать, что каждый из предложенных материалов имеет свои плюсы и минусы. Например, пенополиуретан следует брать с наименьшим тепловым увеличением, в случае с пенополиуретаном следует брать материал, точно соответствующий размерам системы и т. д.
Как крепить трубопровод
Проложены трубы отопления в стене с различными устройствами. Рассмотрим несколько вариантов:
- раздвижной;
- жесткий.
Неподвижная опора для трубопровода “плотно” держит конструкцию. При таком расположении контур не может быть смещен. А при укладке скользящими креплениями может немного смещаться. При протяжке лески эти два вида креплений рекомендуется чередовать.
Виды креплений, которые применяются при прокладке сети под штукатурку:
- Хомуты металлические. Это достаточно простые приспособления, в которых фиксация осуществляется закручиванием болта.
- Зажим. Эти устройства также просты по конструкции. Преимущество такого устройства в том, что фиксация выполняется одним нажатием.
- Выдвижные пластиковые зажимы. В отличие от своих металлических собратьев, такие устройства для укладки трубопроводов оснащены только одной точкой крепления.
- Дюбель – крючок. Эти варианты рекомендуются для укладки системы на ровную поверхность. Такой винт затягивается или аккуратно забивается в подготовленное место.
- Краб – системы. Данные механизмы применяются при креплении трубопровода к стенам, и для крепления магистралей между собой.
Плюсы и минусы этого типа прокладки
Профессионалы склонны считать, что монтаж труб отопления в стену – процедура непростая и затратная.
Трудно назвать объективные преимущества таких действий, кроме эстетичного оформления. Но минусы в этой ситуации очевидны.
- Самое главное сложность установки. Перед началом работы важно учесть, что состыковать детали сложно. Особенно сложно выполнить качественную сварку в разделках.
- Существует высокая вероятность утечки. При такой установке в случае аварии придется ломать стену.
- Весь комплекс монтажных работ в этом случае связан с большими физическими и финансовыми затратами. И это очень существенный минус такого варианта установки.
Посмотреть видео
Использование декорирования
Вариантов декорирования труб отопления и других коммуникаций без зашивания их в короба, стены, полы или потолки очень много. Остановиться можно на любом, исходя из общей концепции отделки помещения.
На кухне, например, можно просто покрасить стояк в цвет отделки стен. Это может быть не очень выразительно с точки зрения эстетики, но такой вид отделки обеспечит влагостойкость трубы и ее выносливость к температурным скачкам, а также гарантирует абсолютную безопасность для здоровья человека.
Важно: Для этого вида отделки следует выбирать качественную краску. И красить только холодный контур – на горячем состав быстро высохнет и практически сразу потрескается.
Отличным вариантом отделки «нескрытых» труб являются специальные экраны. Они отлично работают на кухнях и в ванных комнатах, а также в туалетах. Вы можете самостоятельно изготовить такие экраны из дерева или пластика, МДФ или металлических листов. А можно купить уже готовые, так как сегодня в специализированных магазинах по продаже строительных материалов и сопутствующих товаров огромный выбор подобных деталей (различных цветов и рисунков, разных форм и размеров).
Установка покупных экранов – дело нескольких минут. А это одна из самых простых отделочных операций. Нужно лишь установить элементы в нужных местах, а затем воспользоваться специальным креплением, и трубы будут закрыты красиво и надежно.
Но такие экраны тоже надо выбирать. И не только «по вкусу». Нужно смотреть на их производительность. Важно, чтобы экран был перфорирован и обеспечивал циркуляцию воздуха в помещении. Кроме того, нужна гарантия максимальной теплоотдачи от стояка и т. д. Что касается эстетической стороны вопроса, то можно выбрать витражи или экраны с подсветкой, если этого требует дизайн интерьера.
Другим вариантом является размещение труб отопления под потолком. Их можно украсить карнизами, а также обмотать текстилем, лентами, шпагатом и т. д.
В любом случае трубы отопления и инженерных сетей не должны оставаться предметом, портящим интерьер, даже если речь идет о ванной комнате. Они должны либо быть скрыты, либо гармонично поддерживать интерьер, либо оригинально обыгрываться в качестве выразительного декоративного элемента.
( 82 озвуч., середина: 4,70 из 5)
Утепление стен снаружи своими руками: технологии и рекомендации
Монтаж подвесных потолков Армстронг: расчет, крепление, сборка
Аналогичные посты
Перенос пластикового стояка в стену
Такую систему гораздо проще спрятать в стену, не нужно прибегать к сварке, достаточно сделать резьбу на трубка. Коррозия такому стояку не грозит. Пластиковые трубы прослужат долго. Но есть и недостатки. Полипропиленовые трубы характеризуются очень высокими показателями теплового расширения. И поэтому такие системы отопления, как правило, оснащаются кольцеобразными или П-образными отводами, но, находясь в стене, полипропилен не сможет расширяться. Следовательно, полипропиленовые трубы, имеющие ограниченную прочность при изменении температуры и давление в системе центрального отопления, являются не лучшим вариантом для обогрева стояков.
Достоинства и недостатки
Честно говоря, укладка труб отопления в бетонную стену – нонсенс. Вопрос в том, почему? Какова цель этой сложной, дорогостоящей и рискованной процедуры?
Из преимуществ кирпичного отопления в стене нельзя назвать объективными. А вот недостатки очевидны:
- сложный монтаж. Прежде чем укладывать трубы отопления в стену, подумайте о том, что соединять элементы очень неудобно.
Качественно спаять металлические коммуникации крайне сложно;
- риск утечки. При этом для устранения протечки придется ломать всю стену, не говоря уже о том, что определить место протечки лично практически невозможно, если на стене нет мокрого пятна;
- необходимость выполнения сложных, трудоемких процессов, таких как монтаж труб отопления в стене.
Если вы решили спрятать коммуникации в бетонные стены, то лучше еще немного подумать, может эта идея пройдет сама собой. Фальшстена – другое дело:
- удобный доступ к ключевым узлам системы;
- подоконники широкие;
- экономия денег и времени.
Подводя итоги, выделим основные моменты. Во-первых, нет необходимости замуровывать коммуникации в бетонные стены; их лучше спрятать за фальш стеной. Во-вторых, необходимо утеплить трубы и, в-третьих, надежно закрепить их с помощью специальных хомутов и зажимов.
Полезная информация для владельцев недвижимости
Базовые знания о том, как работает ваш водопровод, одобренные материалы и потенциальные проблемы, имеют первостепенное значение. Это особенно верно, если вы являетесь владельцем дома или недвижимости. Овладение базовыми понятиями поможет вам выявлять любые проблемы и грамотно справляться с нештатными ситуациями, связанными с прокладкой водопроводных сетей.
В каждом доме есть водопровод, также известный как водопровод. Как домовладелец, важно знать основы этой части водопроводной системы. Итак, являетесь ли вы владельцем коммерческой или жилой недвижимости или просто домовладельцем, вот основные сведения, которые вам нужно знать о них.
Что такое водопровод? Водопровод — это основной водопровод, по которому вода поступает в вашу собственность. Ваша линия водоснабжения подключается непосредственно к водопроводной сети общего пользования, обычно расположенной под проезжей частью. Каждая линия обслуживания должна иметь свое индивидуальное ответвительное соединение с сетью общего пользования. Он направляет воду в ваш дом, имеет счетчик, а затем разветвляется на смесители, туалеты, душевые и бытовую технику, такую как стиральные машины и водонагреватели.
Оборудование, облегчающее распределение и доставку воды, включает водопроводные трубы, сервисные клапаны и фитинги, а также краны. Фитинги и трубы в основном изготавливаются из меди, латуни, пластика или оцинкованного железа — обычно они имеют диаметр от 3/4 до 4 дюймов и подключаются к основной линии подачи. Краны и клапаны регулируют поток воды.
