Чугунная ребристая экономайзерная труба. Характеристики и сфера применения
Несмотря на появление большого количества труб из современных материалов, чугунные изделия по-прежнему занимают высокие позиции в рейтинге элементов для отопительных систем. Помимо гладкостенных чугунных труб, выпускаются изделия и с ребристыми стенками. Такая разновидность имеет множество преимуществ относительно простых цилиндрических труб, поэтому решает вопрос отопления даже на крупных промышленных объектах.
Экономайзерная труба — это специфическое изделие, применяемое в системах отопления
Особенности чугунной ребристой экономайзерной трубы
Отопительная труба для промышленных экономайзеров может быть прямоугольной формы и с круглыми ребрами. Габариты изделий берутся стандартные: внутренний диаметр составляет 70 мм, а внешний – 175 мм. За счет различий между внешним и внутренним диаметрами достигается эффект невысокой температуры поверхности трубы при достаточно горячем теплоносителе.
Экономайзерные трубы выпускаются одинаковых длин: по 2 м и по 3 м. Чугунные ребристые трубы поступают в продажу, укомплектованные двумя пробками, имеющими отверстия и двумя глухими пробками. Пробки с отверстиями бывают левосторонними и правосторонними, причем левосторонние маркируются обозначением «Л».
Существуют определенные условия эксплуатации, при которых труба чугунная с ребристой поверхностью будет функционировать максимально качественно:
- наиболее высокая температура, разрешенная для чугунных экономайзерных труб – 95 градусов. В экстренных случаях допускается кратковременный подъем температуры до 150 градусов;
- постоянное рабочее давление – 0,6-1 МПа (10 атмосфер). Однако, чугунные ребристые трубы совместимы с паровыми котлами, давление которых максимум 2,4 МПа;
- внешняя поверхность экономайзера покрывается специальной грунтовкой;
- при монтаже ребристых труб учитывается обязательное расстояние от пола до срединной оси экономайзера, составляющее не менее 200 мм.
От поверхности боковой стены расстояние до оси трубы берется в расчет от 130 мм; - если экономайзеры располагаются в два ряда, расстояние между осями радиаторов выдерживается в 250 мм. Ряды экономайзеров соединяются между собой специальной дугой.
От поверхности боковой стены расстояние до оси трубы берется в расчет от 130 мм;Все экономайзерные трубы комплектуются заглушками — глухими и с отверстиями
Основными недостатками экономайзерных труб можно назвать достаточно тяжелый вес, затрудняющий транспортировку, и малую устойчивость к механическим повреждениям.
Важно! Смонтированные на объекте, ребристые трубы из чугуна должны подвергаться минимальному внешнему воздействию.
Сфера применения трубы чугунной экономайзерной
Наиболее широкое применение ребристые чугунные трубы получили в создании теплообменников для паровых котлов – экономайзеров (регистров). Но регистры из экономайзерных труб являются не лучшим вариантом с точки зрения гигиены, так как между ребрами конструкции происходит скопление большого количества пыли.
Цилиндрические трубы не лучшим образом подходят в качестве радиаторов, так как они имеют недостаточный внутренний объем по отношению к площади поверхности.
Нагревательные стационарные котлы могут быть некипящими и кипящими. Также существуют разновидности с выводом печной трубы, используемые в жилых домах. Чугунная экономайзерная труба применяется только при устройстве некипящих стационарных котлов.
Полезный совет! Для оптимальной работы отопительных печей в жилых и промышленных помещениях часто применяется труба стартовая чугунная. Благодаря этой детали конструкции в отапливаемом пространстве быстрее настраивается оптимальная температура воздуха.

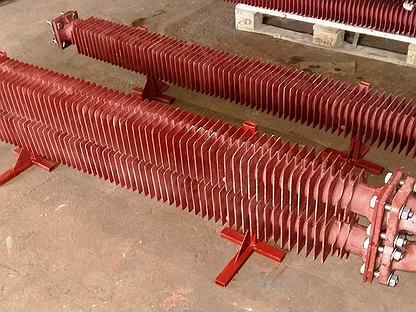

Из экономайзерных труб производят приборы для отопления помещений; эти устройства называются регистрами
Помимо части котельного оборудования, ребристые трубы могут использоваться как самостоятельный элемент отопительной системы.
Ребристая труба из чугуна хорошо сохраняет температуру теплоносителя и служат в разы дольше, чем конструкции из стали, так как мало подвержена коррозии. Экономайзерная труба соединяется с другими отрезками с помощью торцевых фланцев.
Какие еще бывают разновидности чугунных труб?
Одна из обширных сфер применения чугунных труб, помимо отопительных систем, — организация водонапорных трубопроводов. Характеристики труб из чугуна позволяют использовать их в системах подачи воды (чаще – холодной) и канализациях. Чугунные трубы могут без проблем укладываться в землю, они спокойно переносят низкие температуры и давление грунта. Но из-за подверженности к коррозии укладывать их лучше в тоннели, чем непосредственно в землю.
В зависимости от требований трубопровода могут быть выбраны изделия разных типов.
Безнапорные трубы ЧК. Данный вид чугунных труб обладает наименьшей прочностью и устойчивостью к давлению. Безнапорные трубы достаточно тонкие и хрупкие.
В их производстве применяется простой серый чугун с примесями пластинчатого графита. Такие чугунные трубы могут успешно эксплуатироваться только в самотечных канализациях со стабильно низкой нагрузкой. Тем не менее, у чугунных безнапорных труб есть и интересное преимущество: их можно использовать неоднократно. Естественно, это возможно только при хорошей сохранности.
Если необходимо осуществить соединение в системе безнапорной канализации с пластиковым трубопроводом, трубы ЧК подойдут лучше всего. Соединение делается при помощи резиновых манжет.
Напорные трубы ВЧШГ. В большинстве современных трубопроводов принято использовать трубу чугунную напорную. Эти изделия часто встречаются в продаже под аббревиатурой ВЧШГ, которая расшифровывается как «высокопрочный чугун с шаровидным графитом».
Трубы из чугуна бывают нескольких видов, от типа и размера зависит их применение и способ соединения
Трубы чугунные напорные нашли своё применение в устройстве самотечных канализаций, напорных канализаций (в том числе и в тех случаях, когда появляется необходимость подъема стоков на значительную высоту), водопроводов и теплотрасс.
Полезно знать! Иногда напорные трубы ВЧШГ применяются в качестве обсадной конструкции при бурении скважин на высокую глубину.
В промышленных отраслях трубы ВЧШГ также задействованы. При их помощи осуществляется прокладка магистральных систем транспортировки нефти и газа.
Напорные раструбные трубы ЧНР. Применяют трубу чугунную раструбную в основном в крупных сетях водоснабжения. Они выпускаются с разными диаметрами, чаще – от 100 мм. Особенность материала делает трубы ЧНР несколько менее прочными, чем ВЧШГ, поэтому их монтаж требует особых навыков. В домашних канализационных системах использование труб чугунных напорных раструбных ограничено, в основном из-за сложностей строительства водопроводов. Чтобы продлить срок службы труб ЧНР, их вскрывают лаково-битумными композициями.
Безраструбные трубы SML. Безраструбные чугунные трубы производятся методом литья сплава чугуна и розеточного графита.
Чугунные трубы SML могут выдерживать как высокие, так и низкие температуры. Единственное «противопоказание» к их применению– это напорные канализации.
Чугунные трубы и по сей день остаются широко используемым материалом для установки отопительных сетей, магистральных водопроводов и канализаций. Экономайзерные трубы – это обязательный элемент промышленных регистров, они, по сути, являются уже готовым радиатором. Так же качественно трубы из чугуна могут служить и в системах водопроводов и канализаций.
com/embed/ik-_FMpjXNM” frameborder=”0″ allowfullscreen=”allowfullscreen”/>
Ребристые трубы биметаллические

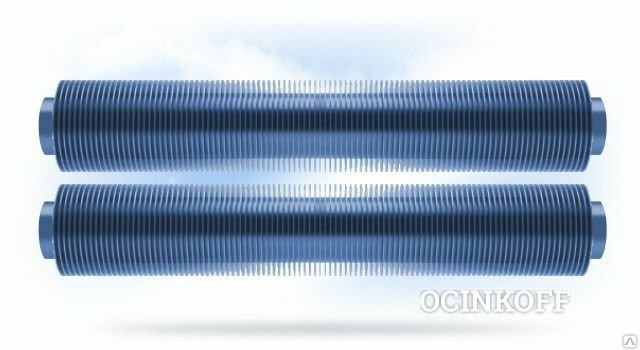

ООО “Асбестовский котельно-машиностроительный завод” производит ребристые трубы с алюминиевым оребрением.
Ребристая труба биметаллическая состоит из стальной, медной или алюминиевой несущей трубы и алюминиевых или медных ребер. Такая конструкция обеспечивает высокий коэффициент теплопередачи и устойчивость к перепадам давления и высоким температурам.
Производство ребристых биметаллических труб
В производстве ребристых труб с алюминиевым оребрением используется метод накатного оребрения, оребрение методом экструзии, поскольку он обеспечивает более высокое качество соединения между несущей конструкцией и ребрами.
Поскольку несущий элемент сразу покрывается слоем алюминия, в дальнейшем он защищен от внешней коррозии, что сказывается на долговечности теплообменников.
Применение ребристых труб
Ребристые трубы широко используются при изготовлении промышленных регистров отопления, конвекторов, радиаторов и другой теплообменной техники.
Также ребристые алюминиевые трубы применяются в производстве аппаратов воздушного охлаждения и маслоохладителей.
Преимущества ребристых труб
- Высокая коррозионная стойкость.
- Низкий вес
- Большой коэффициент теплоотдачи
- Длительный период эксплуатации
Фото оребренной трубы для АВО 25х2мм, оребрение алюминиевое, диаметр 56мм, шаг 2.5мм.
Фото трубы оребренной 25х2 Ламш 77 с алюминиевым оребрением, диаметр 57мм,шаг 3мм.
Произведена для Туркменбашинского НПЗ, р. Туркменистан.
Фото трубы оребренной 25х2 Ламш 77 с алюминиевым оребрением, диаметр 57мм,шаг 3мм.
Произведена для Туркменбашинского НПЗ, р. Туркменистан.
Чугунные радиаторы и ребристые трубы
В качестве нагревательных приборов в системах центрального отопления применяют чугунные секционные радиаторы и ребристые трубы (реже бетонные панели с замоноличенными в них стальными трубами), стальные панельные и листотрубные радиаторы, конвекторы стальные с кожухом и без него, а также сварные регистры из гладких стальных труб. Площадь эквивалентной поверхности нагрева радиаторов в эквивалентных квадратных метрах (экм) указана при средней разности температур теплоносителя в приборе и воздуха помещения Д ср=65,5°С при количестве воды, проходящей через прибор (сверху вниз), 17,4 кг/ч. При этом теплоотдачу 1 поверхности нагрева прибора в окружающую среду принимают 0,5 кВт (435 ккал/ч). [c.151]
Подготовка объекта к монтажу, а также выбор метода монтажа системы центрального отопления в значительной мере зависят от типа устанавливаемых нагревательных приборов.
В настоящее время в качестве нагревательных приборов наиболее широко используют радиаторы чугунные секционные и стальные панельные, конвекторы стальные, чугунные ребристые трубы. [c.239]
При установке чугунных ребристых труб расстояние от поверхности чистого пола до оси ребристой трубы принимается не менее 200 мм, а от поверхности штукатурки стены— 130 мм при двухрядной установке ребристых труб расстояние между их осями принимается равным 250 мм. В жилых домах, общежитиях и бытовых помещениях производственных зданий радиатор может быть смещен от оси окна в сторону стояка, при этом крайняя его.секция должна находиться не ближе чем на расстоянии 150 мм от боковой кро -мки оконного проема, у которой расположен стояк. [c.241]
Ребристые трубы устанавливают также горизонтально, причем их соединительные продольные ребра должны обязательно располагаться в вертикальной плоскости. Одиночные ребристые трубы опираются своими шейками на такие же кронштейны, как и чугунные радиаторы.
При расположении нескольких ребристых труб в ряд кронштейны под них изготовляют из угловой стали и устанавливают их под нижнее продольное ребро. Отверстия во фланцах ребристых труб для присоединения подводок располагают эксцентрично штуцера в торцах регистров из гладких труб также приваривают эксцентрично. [c.247]
Оросительный холодильник для охлаждения надсмольной воды от 70 до 25—30° собирается из стальных бесшовных труб диаметром 50 мм или чугунных ребристых радиаторов [16]. Необходимо определить поверхность теплообмена. [c.90]
Чугунные радиаторы и ребристые трубы [c.151]
Систему водяного отопления выполняют по отдельному проекту. Секционные чугунные радиаторы или ребристые трубы устанавливают Под Окнами у наружных стен. При этом создается более равномерный [c.69]
Как выбрать идеальный радиатор с ребристыми трубками?
Как выбрать подходящий радиатор с ребристыми трубками?
Общие сведения о радиаторе из ребристых труб
Ребристый трубчатый радиатор, также называемый радиатором, тепловыми трубками, воздухонагревателем или теплообменником, охлаждает воздух в холодной среде или нагревает воздух горячей средой, или регенерирует отработанное тепло через холодную воду.
Это основное оборудование в устройстве теплообменника.Если внутри высокотемпературная вода, пар или масло с высокой теплопроводностью могут нагревать воздух; с соленой водой или водой с низкой температурой внутри воздух может быть охлажден.
Применение пластинчатого теплообменника
Радиатор широко используется в качестве нагревателя горячего воздуха, кондиционирования воздуха, охладителей и охладителей воды / воздуха, конденсаторов, осушителей, осушителей и т. Д. В различных отраслях промышленности, таких как легкая промышленность, строительство, машины, текстиль, электроника, продукты питания, крахмал, медицина, металл, покраска и др.
Конструкция радиатора
Обычно он состоит из труб отопления, впускного и выпускного патрубков и рам.
Нагревательная труба состоит из пучка труб (состоящего из ребра и основной трубы). Его качество будет влиять на эффективность теплопередачи, режим размещения влияет на сопротивление воздуха, а способ монтажа влияет на тепловое расширение и сжатие.
Обычно используются следующие типы тепловых труб:
Пробка ребра стали углерода гофрированная спиралью с гальванизированным цинком горячим погружением
Ребристая труба из стали и алюминия / прессованная ребристая труба
Труба с медным оребрением (медное ребро и медная трубка с оловом для покрытия горячим погружением)
Ребристая трубка из меди и алюминия
Гофрированная трубка с ребрами из нержавеющей стали (трубка из нержавеющей стали и ребро из нержавеющей стали)
Ребристая трубка с высокочастотной сваркой (ребристая трубка с высокочастотной сваркой)
Для ребристых труб из углеродистой стали очень важно цинкование, которое может заполнить зазоры, повысить прочность ребер, повысить эффективность теплопередачи и устойчивость к коррозии.
Для медных ребристых труб важно оловянное покрытие.
Что нужно учитывать при проектировании?
При проектировании радиатора необходимо учитывать следующие факторы: площадь излучения тепла, площадь сечения вентиляционной сетки и теплопроводность.
Площадь излучения является основной характеристикой стоимости, так как она влияет на способность рассеивать тепло; Площадь вентиляции влияет на сопротивление потоку, а теплопроводность влияет на эффективность теплопередачи.
Определены параметры выбора сушильного радиатора: теплоноситель (пар, горячая вода), горячий ветер и материалы.
Пар: давление и температура
Горячая вода: температура на входе, температура на выходе и пропускная способность
Горячий ветер: поток ветра, температура ветра на входе, влажность, температура ветра на выходе и сопротивление воздуха.
Материалы: потери тепла и количество испарения.
Для утепленного радиатора основными характеристиками являются теплоноситель (пар, горячая вода), площадь, территория и теплоизоляция.
Пар: давление и температура
Горячая вода: температура на входе, температура на выходе и пропускная способность
