Нужно ли устанавливать терморегулятор на батарею и какой лучше выбрать

Если вас не устраивает температура в квартире, в доме или офисе, вам могут помочь терморегуляторы на батареях. Они поддерживают в помещении заданную температуру. Какими бывают терморегуляторы и какие надежнее — разбираемся с Дмитрием Роменским, специалистом по строительству и ремонту.

Что такое терморегулятор

Терморегулятор — это прибор, который отвечает за поддержание заданной температуры в системе отопления. Его ставят на радиаторы отопления и теплые полы.

В многоэтажках терморегуляторы ставят в каждой комнате. Дело в том, что температура на всю высотку одинаковая — система отопления общая. Поэтому, чтобы отрегулировать температуру в отдельно взятом помещении, терморегуляторы надо ставить на каждую батарею. В частном доме можно настроить температуру на самом котле, но, если дом большой, тоже есть смысл ставить терморегуляторы в отдельных комнатах.

Как работает механический терморегулятор

В механическом регуляторе нет микросхем, и ему не нужен источник питания. Как только вода внутри нагревается до заданной температуры, внутри прибора изгибается металлическая пластина и перекрывает путь воде в батарею. Когда пластина остывает, клапан открывается и в радиатор снова поступает вода.

Как работает электрический терморегулятор

Есть два вида электрических терморегуляторов: электромеханический и цифровой.

Электромеханический регулятор нужен в комплексных отопительных системах, например в теплом полу. Его отличие в том, что датчик температуры и клапан подачи воды ставят в разных местах и связывают проводкой. Например, датчик ставят в самом полу, а клапан — на входе в контур отопления.

Принцип его работы схож с действием механического: здесь тоже работает металлическая пластина, только когда она нагревается и изгибается, то давит не на клапан, а на контакты, которые замыкают электрическую цепь. Сигнал поступает к клапану, и он закрывается, подача горячей воды прекращается, помещение остывает.

Цифровой терморегулятор — самый современный вариант. Вы можете управлять им через мобильное приложение, если у вас умный дом. Или можно настроить систему на постоянное поддержание заданной температуры воздуха в комнате.

Если механический и электромеханический терморегуляторы вы можете установить и настроить сами, то для цифрового нужен специалист.

Частые проблемы в работе терморегулятора

В механическом регуляторе есть два риска. Во-первых, на клапане со временем появляется накипь. Как только ее становится много, он перестает работать. Профилактика не поможет: вода в трубах центрального отопления такая, какая есть, а снимать прибор каждый раз для чистки — неразумно и дорого.

Во-вторых, металлическая пластина внутри постоянно изгибается, и у нее есть запас прочности. Однажды она может сломаться.

Основная проблема в электрическом терморегуляторе — малые токи. Поэтому как только начинают окисляться контакты, устройство просто перестает работать. И в домашних условиях починить его уже невозможно. Поэтому механический регулятор считается более надежным.

Какой терморегулятор лучше: электрический

или механический

Регулировка тепла	Два положения: «включен» и «выключен»	Плавный ход регулировки и возможность выбрать комфортную температуру, которую прибор может поддерживать сам
Участие пользователя	Необходимо в течение дня самому следить за температурой и настраивать ее	Необходимо, когда нужно, задать новую температуру
Цена	Цена механического и электрического приборов отличается незначительно. Однако сенсорные электрические приборы дороже. Стоимость зависит еще и от страны-производителя, бренда и магазина
Плюсы	не зависит от источников питания можно починить самому	прост в управлении может измерять температуру отдельно от клапана
Минусы	ломается при образовании накипи измеряет температуру и регулирует подачу горячей воды в одной точке	нельзя починить самому зависит от подачи электроэнергии

Советы по выбору и установке терморегуляторов

Батареи и терморегуляторы лучше покупать отдельно друг от друга. Вариант «два в одном» может разочаровать низким качеством. Как правило, производители экономят на материалах и комплектующих, поэтому есть шанс получить или хорошую батарею с плохим терморегулятором, или хороший регулятор на плохой батарее.

Огонь-батарея: какой радиатор выбрать

Узнайте больше

Самая большая проблема при установке терморегулятора — это свободное движение самого клапана. Нужно сделать так, чтобы он не подтекал. Человек, который не занимается этим постоянно, вряд ли сможет поймать нужное положение затяжки сальника. Если передавить, клапан зажмется и не будет работать. Поэтому лучше пригласить для установки сантехника.

Что нужно запомнить

Терморегулятор — полезный прибор, который может снизить затраты на отопление, если вы платите за него по счетчикам.

Цифровое устройство можно интегрировать в умный дом и управлять им через телефон. Однако устанавливать такое оборудование должен только специалист, и оно стоит дороже.

Механические терморегуляторы дешевле, надежнее и проще в установке, но с ними нужно самому следить за температурой и постоянно ее регулировать.

А какой терморегулятор стоит у вас дома? Расскажите нам, как выбирали!

27.03.2022

Как без ошибок приобрести и использовать терморегулятор для радиатора отопления. Как выбрать и установить терморегуляторы на батареи отопления

Что требуется для безопасной работы

Если в помещении довольно жарко, а собственник хочет перекрыть батарею, то возможно установить на радиатор терморегулятор. Если присутствует байпас, устанавливается на отопительный прибор термостат, регулирующий температурные показатели в помещении. Когда его нет, то терморегулятор не ставят, так как ввиду этого температурный режим изменится у всех жильцов по стояку. В подобном случае потребуется попросту произвести замену отопительного прибора и установить байпас. Для безопасного проведения работ понадобятся:

• Байпас. Прибор включает в себя трубы, которые имеют меньший диаметр, чем трубопровод линии отвода и подачи. Присутствие 2 шаровых кранов даст возможность правильно перекрыть отопительное устройство и направить циркулирующий поток через перемычку.
• Термостат. Регулирующий кран, осуществляющий контроль и определяющий, какое количество воды будет поступать в батарею.
• Слив и краны Маевского. Посредством них достаточно легко произвести перекрытие. Потребуется только повернуть вентиль, вода не будет поступать в радиатор.

Терморегуляторы на электрических радиаторах

В условиях современной работы коммунальных предприятий, когда в холодный период года в квартирах далеко не всегда температура имеет необходимую для комфортного ощущения величину, многие переходят на электрические нагревательные приборы. Они могут выполнять как функцию дополнительного, так и основного источника тепла.

Как правило, сегодня многие производители выпускают электрические батареи с терморегулятором, что позволяет устанавливать индивидуальную температуру в каждой комнате. Электрические радиаторы – это удобная альтернатива и отличное дополнение центральному отоплению.

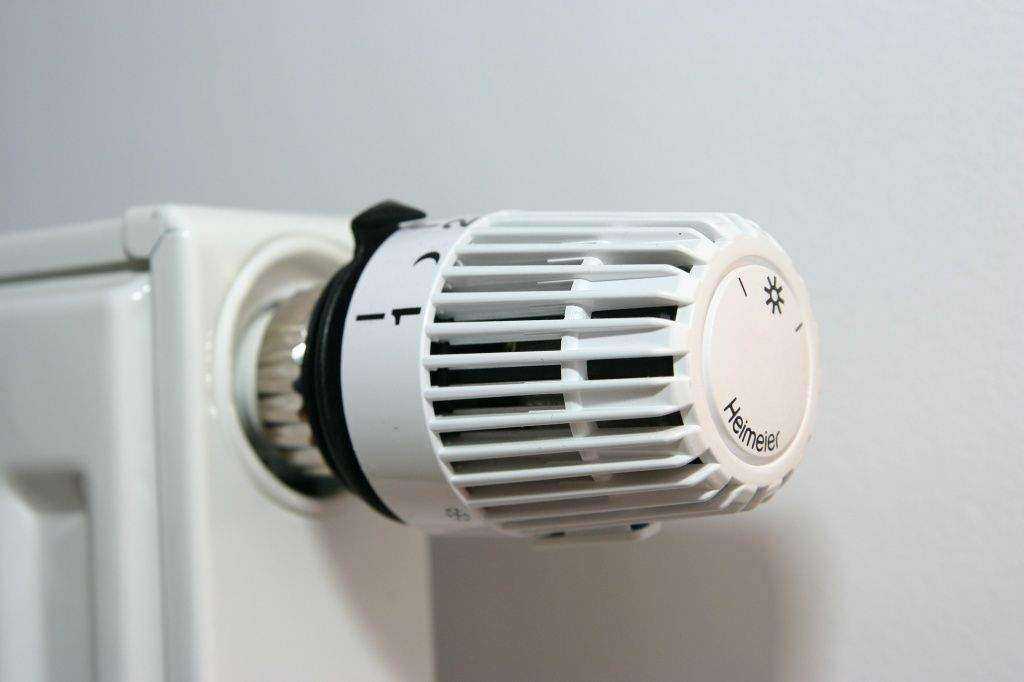

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Ручной клапан регулировки

Подобные блоки стоят недорого, но они эффективны, использовать их выгодно, когда требуется подкорректировать температуру в комнате. Но первоначальное их предназначение заключается в перекрытии теплоносителя, поступающего в радиатор, в случае необходимости.

Виды корректировочных кранов:

Шаровые. Предназначены для защиты от аварий. Блок поворачивается на угол 90 градусов, пропускает воду без всяких сложностей, может также надежно блокировать поток. В полуоткрытом состоянии нельзя оставлять такой кран, резиновая прокладка будет быстро изнашиваться.

Шаровый кран

Стандартные. Классические вентили, надежные и недорогие. Точность регулировки не филигранная, то достаточно предсказуемая. Доступ теплоносителя перекрывают. Но точность температуры при этом может варьироваться. Подобные устройства могут работать в механическом или автоматическом режиме.

Терморегулятор прямого воздействия. По-другому термостат/термоголовка. Простой по устройству блок, который монтируется вблизи батареи. Представляет собой цилиндр, изолированный со всех сторон, в него вставляется сильфон, который наполнен специальной жидкостью (иногда газом). Эта субстанция чутко реагирует на смену температуры. Принцип работы таков: с повышением температуры наполнитель увеличивается в объёме, растет давление на элемент в клапане регулятора, поток теплоносителя уменьшается.

Термоголовка для радиатора отопления

Есть еще регуляторы с цифровыми датчиками, они работают по сходному принципу в режиме «Автомат».

Преимущества использования терморегуляторов

Установленный на радиаторе отопления терморегулятор имеет следующие преимущества:

• Появляется возможность изменять температуру в каждом отдельном помещении, делая ее наиболее комфортной;
• Достигается экономия денежных средств за счет уменьшения подачи теплоносителя в дом;
• На терморегулятор для радиатора отопления цена установлена не слишком высокая, поэтому любой желающий может приобрести для своего дома несколько таких устройств;
• Дизайн приборов выполнен таким, чтобы удачно вписываться в любой интерьер помещения;
• Регулятор способен точно поддерживать заданную температуру. Погрешность составляет около 1 градуса;
• Установка и эксплуатация прибора не представляет никакой сложности.

Виды

Балансировочные клапаны для систем отопления: применение и принцип работы

Какие бывают виды терморегуляторов

Существует три основных вида приборов, которые классифицируются по принципу действия:

1. Пассивные. Такие термостаты функционируют при условии изолирования их от окружающей среды.
2. Активные. Самостоятельно устанавливают и поддерживает температуру батарей.
3. Фазового перехода. Принцип работы таких моделей основывается на изменении агрегатного состояния рабочей жидкости.

Наиболее популярными являются активные терморегуляторы данфосс. Они предназначены для контроля температуры батарей. Конструкция их проста, поэтому монтаж оборудования можно выполнить самостоятельно, внимательно изучив инструкцию.

Существуют также выносные модели. Они подключается к радиатору по специальной технологии, которая не влияет на эффективность системы отопления и долговечность оборудования.

Термоголовка — EC

Преимущества терморегуляторов с дистанционным управлением:

 имеют компактные размеры, благодаря чему их можно установить фактически в любом месте в доме, квартире или коммерческом помещении;

 не требуют прокладки проводов при подключении, соответственно, они не нарушают красоты и аккуратности существующего интерьера;

 подключение беспроводной термоголовки возможно выполнить самостоятельно всего за несколько минут.

Принцип работы беспроводного электронного терморегулятора для радиатора отопления:

Радиаторная термоголовка устанавливается на термостатический вентиль и в зависимости от запрограммированных настроек регулирует поступление теплоносителя в радиатор отопления, тем самым управляя температурой в помещении. Настройка необходимых параметров работы беспроводной электронной термостатической головки занимает не более нескольких минут.

Современные беспроводные терморегуляторы для радиаторов отопления могут быть укомплектованы: GSM-модулем, Интернет-модулем, Wi-Fi-модулем. Эти устройства являются более функциональными и удобными. При их применении пользователь может управлять параметрами работы оборудования со своего смартфона, ПК или ноутбука, имеющего доступ к сети Интернет. Соответственно, можно регулировать режим функционирования фактически из любой точки мира. Для дистанционного управления терморегулятора необходимо только установить на гаджет специальное приложение и иметь доступ в интернет.

Основные преимущества беспроводных термоголовок для радиаторов отопления:

 энергонезависимость — как правило, оборудование питается от батареек;

 настройки не сбиваются даже при отключении или сбое в центральной электросети;

 программирование — есть возможность установки температуры на каждый день недели, возможность индивидуального программирования, а также различные заводские варианты настроек;

 отсутствует необходимость регулировки температуры на приборе отопления, можно задать нужный режим работы непосредственно на дисплее терморегулятора или с мобильного устройства;

Все эти факты позволяют экономить на материалах и монтаже. Использование электронных радиаторных терморегуляторов продлевает срок службы отопительного оборудования, а также приводит к экономии затрат на энергоресурсах.

Функции программирования позволяют Вам настроить беспроводной радиаторный термостат для отопления с необходимыми параметрами на нужный временной промежуток и наслаждаться комфортным микроклиматом в помещении.

Если у Вас остались вопросы, звоните нам по телефону +7 (495) 665-29-20 и мы ответим на все интересующие Вас вопросы и поможем подобрать необходимое оборудование для Вашей системы отопления.

Видео описание

В видео покажут еще несколько моментов по установке терморегулятора:Этапы установки регуляторов температур для батарей отопления:

1. Выключить отопительную систему полностью или смонтировать байпас;
2. На небольшом расстоянии от места установки отрезать трубу;
3. Демонтировать старую арматуру;
4. Отделить хвостовик от клапана и ввинтить в пробку радиатора;
5. Смонтировать обвязку в месте вкручивания;
6. Соединить трубы;
7. Отрегулировать данные на шкале термоголовки.

Настройка происходит в комнате с закрытой дверью и с термометром на стене:

• Включить отопление на полную мощность;
• Ожидать повышения температуры помещения на несколько градусов;
• Повернуть кран вправо до полной остановки магистрали;
• Ожидать снижения тепла в батарее;
• Возвратить головку влево, до появления шума в системе.

Электронный регулятор Источник ytimg.com

В последующие несколько дней произвести корректировку.

Описанная последовательность является усреднённой. Для каждого прибора существует инструкция, где указаны конкретные параметры настроек для данной модели.

Головки устроены только для понижения скорости потока и снижения температуры.

Типы радиаторных устройств

Механический регулирует все вручную, внешний вид у него как у обычного вентиля для установки на трубу, где есть специальная шкала отметок. Находится она на лицевой части с обозначениями от +14 до +28 о С. Лучше всего термостат на батарею отопления установить в горизонтальном положении, а также в любом другом положении, с удобством расположения и опытом в эксплуатации можно определиться только со временем.

Автоматический вид терморегулятора наиболее удобный, электроника позволяет в автоматическом режиме поддерживать заданную температуру в помещении. Внутри устройства находится сильфон или электромагнитное реле, которое срабатывает в случае необходимости. Такая модель будет стоить намного дороже, чем механическая.

Очень удобны терморегуляторы для батарей с выносным датчиком, они могут располагаться в 4 метрах от радиатора. Программируемый агрегат дает возможность регулировать подачу тепла и задавать нужную температуру на любое время суток или дней недели, режим работы для каждой комнаты в отдельности.

Принцип работы терморегулятора

Основным назначением терморегулятора является ограничение поступления теплоносителя в прибор отопления. Регулировка объема поступающего в батарею теплоносителя осуществляется при помощи вещества в сильфоне, которое чувствительно к изменению температуры окружающего воздуха. Если температура воздуха в помещении возрастает, вещество в сильфоне начинает расширяться и шток опускается, частично перекрывая сечение канала (в радиатор поступает меньше воды, теплоотдача прибора снижается). Если температура в помещении снижается, вещество наоборот начинает сжимается, шток поднимается, увеличивая сечение канала (в радиатор поступает больше воды, теплоотдача прибора повышается).

Монтаж терморегулятора на батареи

При монтаже необходимо учитывать его положение: устройство располагается горизонтально в направлении комнаты.

Это касается именно механических автоматических и электронных приборов.

Ручной регулятор (вентиль) не подвержен воздействию внешних факторов, поэтому его можно ставить без каких-либо ограничений.

Внимание! Нельзя устанавливать механический автоматический и электронный терморегуляторы вертикально, на сквозняке, в зоне прямых солнечных лучей, рядом с бытовыми приборами, где устройства будут работать некорректно. К месту установки терморегулятора, как и к месту расположения радиатора, рекомендуется обеспечить свободный доступ

Если батарея и место монтажа прибора закрыты декоративными панелями или другими предметами, рекомендуется использовать выносной датчик

К месту установки терморегулятора, как и к месту расположения радиатора, рекомендуется обеспечить свободный доступ. Если батарея и место монтажа прибора закрыты декоративными панелями или другими предметами, рекомендуется использовать выносной датчик.

Перед тем как монтировать терморегулятор, необходимо отключить подачу теплоносителя и слить его из радиаторов. Установка терморегулятора производится на подводящую к батарее трубу. Для этого требуется инструмент для резки труб и нарезания резьбы.

При установке на однотрубной системе необходимо сделать байпас: он требуется для беспрепятственного движения воды по стояку. В случае с двухтрубной системой терморегулятор необходимо монтировать на верхней подающей трубе. При установке нужно бережно, не повредив резьбу, прикрутить устройство.

Как избежать утечек?

Во избежание утечек теплоносителя рекомендуется использовать уплотнитель. По окончании монтажа система отопления заполняется водой, и если нет протечек, то на термоголовку устанавливается защита.

Настраивать работу терморегулятора необходимо постепенно.

Сначала в помещении закрываются окна и двери, выключается вытяжка. Это позволяет избежать скачков температуры. Затем нужно открыть вентиль терморегулятора и дождаться увеличения температуры на 6–7 °C.

По достижении этого значения устройство нужно закрыть. Затем операция повторяется. Когда прибор нагреется и в нём послышится шум воды, это означает, что настройка подошла к концу. Теперь необходимая температура будет сохраняться с точностью от 1 до 3 °C.

Типы термостатов и их принцип работы

Регуляторы температуры для батарей отопления бывают двух типов:

• Автоматический кран на батарею отопления;
• Ручной регулятор температуры радиатора батарей отопления.

С помощью ручного регулятора регулировка температуры батарей отопления производится следующим образом:

• Поворачивая маховик вентиля, мы приведем в действие шток клапана.
• Проходной диаметр седла в таком случае изменится, а его значению будет соответствовать температура.

Ручной термоклапан для радиатора отопления имеет и несколько недостатков:

• Он не настолько эффективный, как автоматический прибор;
• Его защитный колпачок может выйти быстро из строя, если его часто приводить в движение, то есть, открывать или закрывать регулятор температуры для радиатора отопления.

Ручной регулятор температуры

Благодаря сильфону будут фиксироваться даже самые незначительные изменения температурного режима в помещении. В случае понижения температуры содержимое термического баллончика начнет сужаться, и тогда шток клапана начнет втягиваться, что увеличит расход теплоносителя, а это, в свою очередь, позволит повыситься температуре в помещении. Если в помещении будет чрезмерно жарко, то содержимое баллона начнет расширяться и, таким образом, теплоотдача батарей отопления уменьшится.

Регулятор автоматического типа

Установка ограничения

В основе работы терморегуляторов — физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

Для этого:

1. Выставляют температуру на рукоятке с метками.
2. Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
3. Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности — 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

Датчик после установки на радиатор

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

1. Чтобы выставить ограничение на отметке, например «3», нужно вытащить ограничитель и установить показания датчика на отметке «3». Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
2. Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.

Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

Для этого:

1. Вынимаются оба штифта.
2. Рукоятка ставится на желаемый показатель.
3. В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
4. Второй штифт — в отверстие под треугольником.

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Установка

Терморегулятор для радиатора отопления устанавливается на радиатор обычно на входе, для этого в первую очередь следует познакомиться со схемой устройства контура. Иногда также приборы ставятся на выходе, что позволяет снизить напор теплоносителя.

Технологически процесс установки термостата для радиатора не представляет особой сложности, это может сделать даже новичок, напоминает установку соединительных элементов. Ручные регуляторы стоят недорого и эффективно повышают слежение за энергоресурсами, что позволяет равномерно распределить тепло по всем батареям

В процессе монтажа требуется принимать во внимание количество изгибов в контуре, они позволяют сократить тепловые потери, при этом, не уменьшая давление теплоносителя, поступающего в батареи. Дополнительные ручные вентили дают возможность отключить полностью подачу, если помещение не эксплуатируется

Конструкция

Терморегулятор – это термостатический вентиль и термоголовка, внутри которой цилиндр, заполненный жидкостью, либо газом (в зависимости от того, жидкостный прибор или газонаполненный). Цилиндр называется сильфон. Когда температура вокруг повышается, увеличивается и объём жидкости (или газа).

Конструкция терморегулятора с автоматической регулировкой

Сильфон увеличивается вслед за наполнителем и двигает золотник, который в свою очередь влияет на клапан, регулирующий подачу в радиатор.

Производители терморегуляторов утверждают, что сильфоны — высоконадёжный элемент, который может выдержать сотни тысяч сжатий и расширений, а значит, проработает не одно десятилетие!

Монтаж

Монтаж терморегулятора в систему отопления дома

Установка довольно проста и включает в себя 4 основных этапа. Рассмотрим каждый из них отдельно.

1. Подготовка. На этом этапе необходимо снять батарею и слить с нее оставшуюся воду. Если есть вентиль, то он демонтируется. Наличие обводного трубопровода позволит циркулировать теплоносителю по другим помещениям. Если же его нет, то отключение отопления согласовывается с уполномоченными органами. Лучше всего выполнять данный процесс по окончанию отопительного периода, когда вся вода из системы удалена.

1. Монтаж терморегулятора. Установка термостата происходит с помощью резьбового соединения. Для начала на резьбу наматывается подготовленный уплотнительный материал, который пропитывается краской. Далее прибор аккуратно вкручивается на место входа теплоносителя. При значительном усилии корпус может повредиться.

На клапане есть специальная стрелка. Она должна находиться в направлении движения теплоносителя. В противном случае прибор не будет функционировать.

1. Монтаж термостатического элемента. Эта деталь служит для определения температуры в помещении, одновременно являясь запорным механизмом. Он монтируется в горизонтальном положении таким образом, чтобы тепло, исходящее из радиатора, не действовало на температурный датчик. Если такой возможности нет, то лучше приобрести специальное оборудование с выносным датчиком, который может располагаться на расстоянии до 2 м от батарей.

Данная процедура должна выполняться с соблюдением таких правил:

• прибор должен располагаться на расстоянии 80 см от пола. Внизу собирается холодный воздух, который может влиять на показатели, и эффективность системы снизится.
• на термодатчик не должно воздействовать тепло, исходящее не только от радиатора, но и бытовых приборов.
• на термодатчик не должны падать прямые солнечные лучи;
• электронный датчик не должны загораживать предметы мебели.

1. Настройка терморегулятора – последний этап. При первом включении системы отопления необходимо настроить термостат. Это можно сделать самостоятельно, прочитав инструкцию. Для разных типов батарей процедура различается, однако есть общее правило – настройка и калибровка прибора происходит после полноценного прогрева помещения.

Чтобы отрегулировать температуру более точно следует закрыть все проемы, из которых будет выходить тепло.

Клапан открывается полностью, чтобы определить максимальную теплоотдачу батарей. При повышении температуры на 6 ºС, клапан поворачивают в обратное направление в сторону уменьшения температуры. Через терморегулятор движется теплоноситель, который нагревает его. Термоголовка запоминает необходимое положение. Далее, он будет придерживаться заданной температуры. Процесс настройки клапана на этом заканчивается.

Устанавливать терморегуляторы следует с той комнаты, где наблюдается значительный температурный перепад. К таким помещениям относятся те, где выделяется дополнительное тепло, а также на которые воздействуют прямые солнечные лучи. Примером может послужить кухня.

В индивидуальных домах монтаж термостатов начинается с верхних этажей, если таковые имеются. Это делается, потому что воздух в системе отопления поднимается вверх, из-за чего может возникнуть температурный перепад в других комнатах.

Выберите правильный тип управления для вашего нагревателя

Персонал Minco

Нагрев может иметь решающее значение во многих процессах, но когда он не контролируется должным образом, результаты могут варьироваться от неудобных до катастрофических. Вещи загораются, крылья самолетов обледеневают, а биологические тесты дают неверные результаты. Вот почему для систем отопления нужны контроллеры. Типичная конструкция обогрева имеет три функции: определение температуры для индикации, управление для выдачи команд на основе этой информации и нагрев для выполнения указаний контроллера.

Самый простой тип операции управления – включение/выключение, как у традиционного бытового термостата. На другом конце спектра сложности находятся многозонные контроллеры на основе моделей, которые обучаются, используя алгоритмы для анализа потребности в тепле по местоположению, времени и схемам использования и соответствующим образом контролируют отопление.

Системы ПИД-регулирования — этот термин означает пропорциональный, интегральный, производный — предназначены для сглаживания работы двухпозиционной системы и предотвращения «зависания» — рывков вверх-вниз, которые произошли бы, если бы система только бинарные опции включения или выключения. Даже самый простой домашний термостат имеет регулируемую функцию задержки, которая контролирует, насколько быстро термостат и управляемая им система могут включаться и выключаться. В этом смысле ПИД-системы могут быть ориентированы на будущее, и их настройка определяет, какие факторы, помимо температурной обратной связи от датчика, следует учитывать при принятии решений.

Minco предлагает различные варианты управления нагревателем. Классическая трехкомпонентная система состоит из отдельных компонентов датчика, управления и нагрева. Контроллер Minco CT425 находит место во многих таких узлах. Он считывает данные с двух разных датчиков температуры и управляет нагревателями как с помощью твердотельных, так и механических реле, предлагает ПИД-регулирование и управление нагревателем в режиме включения/выключения, а также имеет удобный интерфейс Windows для настройки. Этот тип системы является наиболее точным и последовательным и предлагает наибольшую гибкость в выборе компонентов. Их недостатком является то, что они обычно стоят больше всего, занимают больше места и требуют наибольшей сборки.

Для приложений, требующих более простой настройки, линейка продуктов Minco Heaterstat™ объединяет нагреватель и датчик в одном блоке, но при этом имеет отдельный контроллер. Системы обогревателей измеряют температуру с помощью нагревательного элемента, сопротивление которого зависит от температуры. В процессе работы система кратковременно отключает питание нагревателя и проверяет его сопротивление. Когда сопротивление показывает, что целевая температура достигнута, отдельный контроллер отключает мощность нагрева, но продолжает проверять сопротивление, пока не покажет, что нагрев должен возобновиться. Двухкомпонентные системы Heaterstat несколько менее точны и постоянны, чем трехкомпонентные системы, но обычно они стоят дешевле. К тому же они проще в сборке и занимают меньше места.

Линейка саморегулирующихся нагревателей Minco SmartHeat SLT™ выводит эту простоту на новый уровень, объединяя все три функции в одном компоненте. В нагревателях SmartHeat используется запатентованный силиконовый слой для автоматического регулирования температуры. Когда нагреватель приближается к заданному значению, сопротивление силиконового слоя автоматически увеличивается, регулируя мощность элемента для поддержания заданного значения. SmartHeat является наименее точной и согласованной из трех конфигураций, а заданное значение температуры «запекается» при производстве. С другой стороны, это самая компактная и простая в установке из трех конфигураций. Он также предлагает самую низкую стоимость владения и дополнительное преимущество абсолютной защиты от перегрева.

Каждый из этих трех вариантов предлагает различные преимущества в зависимости от проекта. Чтобы получить помощь в выборе наилучшей конфигурации, свяжитесь с Minco сегодня.

Контроль температуры воздухонагревателей – Изделия – Инженерные услуги

23.09.2014



В воздухонагревателе воздух обдувается катушкой сопротивления, которая нагревается под действием приложенного к ней напряжения. Регулирование температуры воздуха на выходе из воздухонагревателя зависит от уровня сложности нагревателя и любых систем управления, с которыми он интегрирован. Прежде чем обсуждать управление воздушным отопителем, сначала мы рассмотрим управление системой на очень высоком уровне.

Управление системой
Обычно существует два типа управления процессом: разомкнутый и замкнутый цикл. В разомкнутой системе отсутствует обратная связь, сообщающая нагревателю о необходимости увеличения или уменьшения мощности; температура может варьироваться в зависимости от изменений в технологической среде, таких как температура окружающей среды или уменьшение расхода воздуха. В системе управления с обратной связью измерение процесса используется для корректировки параметра, которым вы пытаетесь управлять. Например, при попытке контролировать температуру система управления с обратной связью будет использовать показания температуры на выходе, снятые с помощью термопары, чтобы определить, является ли температура на выходе слишком высокой или слишком низкой (это называется петлей обратной связи). Затем система отрегулирует выходную мощность нагревателя, чтобы приблизить выходную температуру к заданной температуре.

Официальные определения приведены ниже:

1. Разомкнутая система:  система управления, в которой вход изменяет выход, но выход не имеет обратной связи и, следовательно, не влияет на вход. Открытый контур используется, когда не требуется жесткого температурного допуска, а рабочая среда стабильна.
2. Замкнутый цикл:  система управления, в которой вход изменяет выход, но имеется контур обратной связи, который регулирует вход для поддержания желаемого выходного значения. Замкнутый контур желателен, когда необходимо поддерживать температуру в пределах жестких допусков и необходимо компенсировать изменения окружающей среды. См. рисунок 1 выше.

   Существует несколько типов управления с обратной связью. Основные типы регулирования температуры: двухпозиционное, пропорциональное и ПИД-регулирование.

   1. Двухпозиционное регулирование:  Двухпозиционное регулирование является простейшим типом регулирования с обратной связью. Нагреватель включается на 100 %, когда температура падает ниже заданного значения, и на 100 % выключается, когда температура превышает заданное значение.
   2. Пропорциональное управление:  Это более продвинутая форма управления. Процент потребляемой нагревателем мощности зависит от того, насколько фактическая температура близка к заданной. Это можно сделать, изменив отношение времени при 100% мощности к времени при 0% мощности. При таком типе управления есть три состояния:
      1. Если температура значительно выше или ниже уставки, нагреватель будет полностью выключен или полностью включен
      2. Если температура находится на заданном уровне, нагреватель будет включаться и выключаться с номинальным значением, рассчитанным на поддержание постоянной температуры
      3. В диапазоне, близком к заданному значению, отношение времени включения к времени выключения изменяется в зависимости от расстояния до заданного значения. Это предотвращает перерегулирование, которое происходит при чистом двухпозиционном управлении.
      Если нагреватель имеет встроенную силовую электронику и может управляться непрерывным сигналом, таким как 4–20 мА или 0–10 В, пропорциональное управление также может быть выполнено путем регулировки процентного уровня выходной мощности нагревателя, а не соотношения времени полного включения. и полный офф. См. рис. 2 выше.
   3. ПИД-регулятор:  Пропорциональный, интегральный, дифференциальный регулятор — это еще один шаг вперед; с ПИД-регулированием пропорциональный регулятор, описанный выше, дополняется двумя дополнительными настройками. В чисто пропорциональном регуляторе может быть смещение между заданным значением и фактической температурой. Часть «I» ПИД-регулятора корректирует любое смещение. «D» соответствует возмущениям или внезапным изменениям, но на практике часто не используется из-за возможного отрицательного влияния на устойчивость.

Тип нагревателя и влияние на управление
Воздушные нагреватели можно дифференцировать по возможному уровню регулирования температуры; различные уровни управления возможны благодаря их конструкции и электронике, которая входит в нагреватель. Ниже, с возрастающим уровнем сложности, в основном вы найдете то, что вы найдете, когда начнете исследовать воздухонагреватели:

1. Нагреватели без бортовой электроники:  В этом типе нагревателя питание подключается непосредственно к нагревательным змеевикам. Нагреватель либо полностью включен, либо полностью выключен. Температура на выходе из калорифера при его полном включении зависит от объема воздуха, проходящего через калорифер. Чем больше поток воздуха, тем ниже максимальная температура.

   Эти нагреватели используют двухпозиционное регулирование температуры или двухпозиционное пропорциональное регулирование. Контроллер температуры подключен к твердотельному реле (SSR) или выпрямителю с кремниевым управлением (SCR). Оба эти компонента управляют большим напряжением, подаваемым на нагреватели, посредством гораздо меньшего управляющего напряжения. Управляющее напряжение от контроллера температуры действует как очень быстродействующий переключатель, подавая питание на нагреватель, когда выходная температура слишком низкая, и отключая питание нагревателя, когда выходная температура слишком высока.

    См. рис. 3 выше.

2. Нагреватели с некоторой силовой электроникой:  Нагреватели доступны с силовой электроникой на борту, что позволяет регулировать напряжение, подаваемое на нагревательные катушки, без необходимости использования внешнего контроллера. Часто это достигается с помощью потенциометра. Это не контролирует температуру как таковую, так как нет обратной связи, но позволяет пользователям выбирать процент максимальной выходной мощности. Величина колебаний температуры во многом зависит от условий эксплуатации.
   В качестве альтернативы потенциометру можно использовать внешний контроллер в конфигурации с разомкнутым или замкнутым контуром (с обратной связью от термопары). В конфигурации с разомкнутым контуром контроллер будет устанавливать процент выходной мощности так же, как это делает потенциометр. В системе с замкнутым контуром показания температуры с термопары используются контроллером для изменения процентной доли выходной мощности, тем самым изменяя выходную температуру.
