Терморегулятор для радиатора отопления: принцип работы, установка

Реалии современного мира связаны с тем, что требуется жесткий контроль за использованием различных, особенно не возобновляемых, источников энергии, в том числе и тепловой. Прошли те времена, когда человек бездумно расходовал тепловую энергию. Экономия тепловой энергии невозможна без ее регулировки потребления, не оказывая при этом негативного влияния на условия проживания. В современных условиях требуется регулировка температуры для каждого помещения, что осуществляется за счет установки специальных терморегуляторов на батареи отопления.

Конструкционные особенности

Устройство терморегулятора достаточно простое и состоит из термоклапана и регулирующего элемента. Поскольку в зависимости от условий, системы отопления монтируются с различными по диаметру трубами, то и терморегуляторы выпускаются для труб различного диаметра. Что касается регулирующего элемента (термостатической головки), то его размеры имеют стандартную величину, поэтому подходят под регуляторы любых моделей, независимо от фирмы-производителя.

Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

Моделей клапанов и регуляторов не так мало, поэтому перед тем, как их устанавливать, лучше ознакомиться с имеющимися моделями, их устройством, а также принципом работы.

Устройство термоклапана и существующие виды

Клапан терморегулятора по своему строению, имеет сходство с обычным вентилем. В конструкции клапана предусмотрено седло и запорный конус, с помощью которого регулируется количество теплоносителя. За счет количества теплоносителя, протекающего через батарею за определенный промежуток времени, и регулируется температура радиатора.

Термостатический клапан в разрезе

Существует однотрубная и двухтрубная разводка системы отопления, при этом на каждую систему устанавливаются определенные модели регуляторов. Спутать модели невозможно, тем более что производитель должен указывать в паспорте, для какой системы отопления терморегулятор предназначается. Если установить не тот регулирующий элемент, то радиатор работать не будет. Вентили для однотрубных систем можно устанавливать в системах с естественной циркуляцией теплоносителя. Естественно, что установка таких устройств приводит к повышению гидравлического сопротивления, но в целом, система функционировать будет.

На корпусе терморегулятора имеется стрелка, указывающая на направление движения теплоносителя, поэтому при монтаже необходимо учитывать данное свойство терморегуляторов.

Материалы изготовления

Корпус устройства может изготавливаться из различных конструкционных материалов, устойчивых против коррозии. Поэтому терморегуляторы изготавливаются:

Естественно, что наиболее надежные и долговечные корпусы из нержавеющей стали, но цены на подобные устройства слишком большие, поэтому они недоступные для широкого круга потребителей. Бронзовые и латунные корпуса имеют практически одинаковый срок службы, но он в основном зависит от качества сплава. Как правило, известные производители со всей ответственностью относятся к выпуску своей продукции. Следует отметить, что на рынке подобной продукции достаточное количество неизвестных производителей, поэтому приобрести некачественное изделие вполне возможно. Несмотря на это, каждый производитель старается оказаться известным, поэтому следит за качеством своих изделий. В любом случае, нужно определить наличие стрелки на корпусе, что может оказаться свидетельством качества терморегулятора.

Варианты исполнения

Вариантов подключения радиаторов к системе отопления несколько, поэтому терморегуляторы выпускаются двух типов: прямые (проходные) и угловые. Выбирается тот тип исполнения, который больше подходит к конкретной системе отопления.

Прямой (проходной) клапан и угловой
Название/фирмаДля какой системыДу, ммМатериал корпусаРабочее давлениеЦена
Данфос, угловой RA-G с возможностью настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар25-32 $
Данфос, прямой RA-G с возможностью настройкойоднотрубной20 мм, 25 ммНикелированная латунь10 Бар32 - 45 $
Данфос, угловой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм.
25 мм
Никелированная латунь10 Бар30 - 40 $
Данфос, прямой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар20 - 50 $
BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
BROEN , прямой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-23 $
BROEN , угловой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-22 $

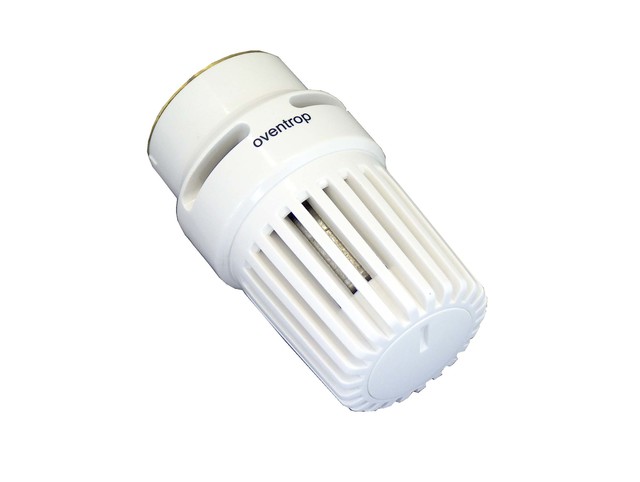

OVENTROP , осевой1/2"Никелированная латунь, покрытая эмалью10 Бар140 $

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки.

Это позволяет установить датчик в удобном месте.

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

Правильная установка

Терморегуляторы допустимо устанавливать, как на входе батареи отопления, так и на выходе, главное, правильно выбрать место установки. Для этого существует несколько рекомендаций.

Рекомендуемая высота установки, которая оговаривается в технических характеристиках устройства. Основные технические характеристики отрабатываются на заводе, с помощью испытаний и калибровки, которые осуществляются на определенной высоте. Эта высота соответствует верхнему коллектору радиатора. Как правило, это соответствует высоте около 0,8 метра. На такой высоте удобно осуществлять все манипуляции с данным устройством.

Схемы установки теплорегуляторов для радиаторов

При нижнем (седельном) подключении батарей, когда трубы располагаются только внизу, необходимо искать соответствующие терморегуляторы. Как вариант, можно установить терморегулятор с выносным датчиком температуры или перенастроить терморегулятор, что не так просто и без специалистов вряд ли получится.

Технология установки ничем не отличается от технологии установки обычных запорных вентилей, но с учетом направления движения теплоносителя.

При установке терморегуляторов на радиаторы в многоквартирных домах, следует учитывать тот факт, что к системе подключены все квартиры. Если не установить байпас, в виде трубы, которая соединяет верхнюю и нижнюю трубу, то терморегулятор будет регулировать температуру всех квартир, подключенных к стояку.

Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

Вполне естественно, что это никому не нужно: ни соседям, ни владельцу квартиры. Мало того, за такое подключение могут выписать немалый штраф, если узнают соответствующие службы.

Как перенастроить терморегулятор

Как правило, производители настраивают терморегуляторы на местах производства, хотя не всегда технические характеристики устраивают потенциальных клиентов. Поэтому, купив такой регулятор температуры, его допустимо перенастроить, но для этого нужно, чтобы функционировала система отопления. Для этого нужно иметь термометр, а также определиться с местом установки терморегулятора, чтобы правильно и в нужных пределах осуществить новую настройку.

Действия осуществляются в таком порядке:

  • Комната полностью закрывается, и головка терморегулятора устанавливается в крайнее левое положение, что соответствует максимальному объему теплоносителя, протекающего через батарею отопления. При повышении температуры в комнате на 5-6 градусов выше требуемого значения, головка регулятора поворачивается до упора вправо.
  • После этого батарея начинает остывать, поскольку клапан закрыт и теплоноситель в батарею не поступает. По достижении нижнего порога комфортной температуры в помещении, головку регулятора начинают вращать влево, прислушиваясь, когда в батарею начнет поступать теплоноситель. В этот момент головку терморегулятора перестают вращать. В результате, в комнате будет поддерживаться комфортная температура.

Исходя из порядка действий, данный процесс не связан со сложностями и такую перенастройку можно осуществлять сколько угодно раз и в любом помещении. Главное – это правильно выбрать место установки, чтобы было удобно регулировать.

Монтаж радіаторного клапана Danfoss з попередньою настройкою RA-N


Watch this video on YouTube

В заключение

Экономия тепловой энергии напрямую связана с платежами за коммунальные услуги. За такие услуги приходится расплачиваться за счет семейного бюджета, где каждая копейка на счету. Реальная экономия, это возможность сократить плату за тепло, перенаправив часть семейного бюджета, например, на пропитание.

Регулировка температуры батарей отопления

Рекомендации от специалистов

Как правило, терморегулятор на батарею отопления монтируется на входном отверстии радиатора в соответствии со схемой отопления, разработанной ранее, однако некоторые домовладельцы устанавливают устройства на выходе, стремясь снизить влияние оттока остывшей жидкости на работу регулятора.

Сам процесс монтажа довольно прост и не требует особых практических навыков. Работа по установке регуляторов мало чем отличается от процесса монтажа любой соединительной фурнитуры, используемой в системе отопления, поэтому при наличии базового оборудования и элементарных навыков обращения с ними, монтаж регуляторов можно провести довольно быстро.

Таким образом, используя в системе отопления доступные и функциональные регуляторы, можно добиться значительных результатов в вопросах экономии энергоресурсов и добиться плавного распределения тепла от отопительных приборов в доме или квартире.

Нижеизложенная инструкция поможет установить терморегулятор как на алюминиевые, так и на биметаллические радиаторы.

Если радиатор подключен к рабочей системе отопления, то из него следует слить воду. Сделать это можно с помощью шарового крана, запирающего вентиля или любого другого устройства, блокирующего подачу воды из общего стояка.

После этого открывают клапан батареи, располагающийся в области места поступления воды в систему, перекрывают все краны.

После того, как из батареи была устранена вода, ее необходимо продуть, чтоб убрать воздух. Также это можно сделать с помощью крана Маевского

На следующем этапе выполняют снятие адаптера. Перед процедурой пол застилают материалом, хорошо поглощающим влагу (салфетками, полотенцами, мягкой бумагой и т.д.).

Корпус термостатического клапана фиксируют при помощи разводного ключа. В это же время вторым ключом откручивают гайки, находящиеся на трубе и адаптере, который располагается в самой батареи. Далее откручивают адаптер от корпуса.

При откручивании адаптера может потребоваться использование клапана, расположенного внутри батареи

После демонтажа старого адаптера происходит установка нового. Для этого помещают в конструкцию адаптер, закручивают гайки и воротник, после чего с помощью чистого материала тщательно очищают внутреннюю резьбу.

Далее очищенную резьбу оборачивают несколько раз сантехнической водопроводной белой лентой (ее приобретают отдельно в специализированных магазинах), после чего плотно закручивают адаптер, а также радиатор, угловые гайки.

Резьбу необходимо оборачивать сантехнической запорной лентой почасовой стрелке, сделав 5-6 оборотов. Важно, чтобы лента ложилась ровно, поэтому необходимо своевременно ее разглаживать, если это нужно

Как только установка адаптера будет завершена, необходимо приступить к снятию старого и монтажу нового воротника. В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга.

Далее происходит монтаж самого терморегулятора. Для этого, следуя по стрелкам, изображенным на корпусе, его устанавливают на воротник, после чего, фиксируя клапан разводным ключом, затягивают гайку, которая находится между регулятором и клапаном. В это же время с помощью второго ключа гайку плотно закручивают.

Важно во время установки термостата не повредить резьбу, а после закручивания проверить прочность соединения, чтобы при запуске воды избежать протечек

На завершающем этапе необходимо открыть вентиль, заполнить батарею водой, убедиться в работоспособности системы, отсутствии протечек, установить определенную температуру. В двухтрубной системе можно установить терморегуляторы на верхней подводке.

  • Как залить воду в открытую и закрытую систему отопления?
  • Популярный напольный газовый котел российского производства
  • Как грамотно спустить воздух из радиатора отопления?
  • Расширительный бачок для отопления закрытого типа: устройство и принцип действия
  • Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Какие батареи отопления лучше по техническим параметрам? Как эффективно увеличить теплоотдачу батареи центрального отопления? Установка батареи отопления своими руками: правила и алгоритм действий Как правильно соединить между собой радиаторы отопления?

После этого регулируют давление в системе:

  • Для этого самый первый от котла радиатор открывают на два оборота, второй — на три, и таким образом проходят по всей цепи и распределяют в ней давление. После этой операции вся отопительная система будет прогреваться быстрей и качественней;
  • Если в цепи установлен мощный котел, а каждая батарея снабжена трехходовым краном, тогда температура батарей отопления в квартире регулируется намного легче, тем более, если смонтирована система принудительной прокачки воды. Для рационального использования тепла и равномерного прогрева на каждом радиаторе должен быть смонтирован вентиль, тогда при необходимости, станет возможным самостоятельно уменьшить или вовсе отключить отопление в неиспользуемом помещении;
  • Систему, в которой теплоноситель продвигается по трубопроводу вертикально (сверху вниз), проходя все радиаторы отопления невозможно отрегулировать. В такой цепи верхние этажи вынуждены открывать окна, так как у них жарко, а в помещениях нижних этажей батареи едва теплые;
  • Если система проточная, тогда теплоноситель попадает в каждую батарею, а затем возвращается в центральный стояк. Такая цепь однотрубная и поэтому разницы между температурой верхнего и нижнего этажей почти нет (она не заметна). Здесь на подающую трубу каждого радиатора устанавливают регулирующий клапан;
  • Если система двухтрубная, тогда в ней монтируют два стояка, которые обеспечивают подачу воды в батареи отопления и обратно. При такой цепи можно контролировать количество жидкости и температуру. Их регулирование можно производить вручную и с помощью терморегулятора. На каждом радиаторе монтируется отдельный клапан, который дает возможность увеличить или уменьшить поток горячей воды, а в том случае, если система регулирования автоматическая, тогда все это сделается без участия человека.

Чтобы иметь возможность регулировать температуру батареи в квартире, рассматривают любой вид клапанов: они могут быть прямого или углового типа. Принцип установки такого прибора несложный, главное, правильно определить его положение. Так, на корпусе клапана указано направление потока теплоносителя. Оно должно соответствовать направлению движения воды внутри батареи.

Располагают вентили/термостаты на входе отопительного прибора, если необходимо, врезают кран еще и на выходе. Это делается для того, чтобы в будущем появилась возможность самостоятельно производить слив теплоносителя. Регулирующие устройства устанавливаются на батареи отопления при условии, что пользователь точно знает, какая труба подающая, т. к. в нее выполняется врезка. При этом учитывают направление движения горячей воды в стояке: сверху вниз или же снизу вверх.

Повышенной надежностью отличаются обжимные фитинги, поэтому они используются чаще. Соединение с трубами — резьбовое. Термостаты могут быть оснащены накидной гайкой. Для уплотнения резьбового соединения применяют ФУМ-ленту, лен.

Корпус клапана фиксируют при помощи разводного ключа. В это же время вторым ключом откручивают гайки, находящиеся на трубе и адаптере, который располагается в самой батареи. Далее откручивают адаптер от корпуса.

После демонтажа старого адаптера происходит установка нового. Для этого помещают в конструкцию адаптер, закручивают гайки и воротник, после чего с помощью чистого материала тщательно очищают внутреннюю резьбу. Далее очищенную резьбу оборачивают несколько раз сантехнической водопроводной белой лентой (ее приобретают отдельно в специализированных магазинах), после чего плотно закручивают адаптер, а также радиатор, угловые гайки.

На завершающем этапе необходимо открыть вентиль, заполнить батарею водой, убедиться в работоспособности системы, отсутствии протечек, установить определенную температуру.

В двухтрубной системе можно установить терморегуляторы на верхней подводке.

Механический

Комплект состоит из двух элементов – клапан, который врезается в трубу подачи перед радиатором, и термореле (это изящная белая ручка, простым движением одевающаяся на клапан).

Увеличение объёма газа внутри сильфона происходит вследствие температурного расширения.

Устройство механического терморегулятора

Существует небольшая разница между жидкостными и газовыми сильфонами. Газовые надёжнее, быстрее реагируют на изменения климата, но способности балансировки температуры у них не такие точные. Жидкостные же немного инертны, однако точно держат заданную температуру. Чаще всего в продаже можно встретить именно их.

Особенности механического устройства:

  • недорогие;
  • просто ставить и пользоваться;
  • не требуется энергия извне;
  • невозможность регуляции в отсутствие владельца.

Электронный

Такой прибор имеет на ручке (или вместо неё) дисплей и кнопочную панель.

В комплекте с прибором идёт термодатчик, который иногда размещается вдали от радиатора и дистанционно передаёт сигналы о температуре на регулятор батареи отопления (датчик может быть и встроенным).

Особенности автоматики:

  • Регуляция без вмешательства человека и подстроек.
  • Возможность программирования на часы и дни.
  • В отсутствие владельца снижать температуру и вновь её повышать к приходу хозяина.
  • Работает на аккумуляторах, которые нужно периодически заряжать (зарядник обычно в комплекте).
  • Стоит дороже.

Регулирование батареи отопления зависит от системы отопления, установленной в квартире. Если вы не можете это сделать самостоятельно, лучше всего пригласить специалистов, которые сделают все на высшем уровне.

Для чего нужно производить регулировку

Настройка оптимальной температуры батарей отопления позволяет создать внутри помещения максимально комфортные условия пребывания. Кроме этого, регулировка позволяет:

  1. Убрать эффект завоздушивания в батареях, дать возможность теплоносителю свободно передвигаться по трубопроводу системы отопления, эффективно отдавая свое тепло внутреннему пространству помещения.
  2. Снизить до 25% затраты на теплопотребление.
  3. Не держать постоянно открытыми окна, при чрезмерном перегреве воздуха в помещении.

Настройкой отопления и регулировкой батарей, желательно заниматься перед началом отопительного сезона. Это нужно для того, чтобы потом не испытывать дискомфорта в квартире и не настраивать температуру нагрева батарей в авральном режиме. До настройки и регулировки радиаторов изначально летом нужно произвести теплоизоляцию всех окон. Кроме этого, нужно учесть особенности месторасположения квартиры:

  • В середине или в угловой части дома.
  • Нижний или верхний этаж.

Проанализировав ситуацию, желательно воспользоваться энергосберегающими технологиями для максимального сохранения тепла внутри квартиры:

  • Утеплить стены, углы, полы.
  • Провести гидро и теплоизоляцию швов между бетонными стыками панельного дома.

Без этих работ, регулировать температуру радиаторов будет бесполезно, так как львиная доля тепла будет обогревать улицу.

Главные факторы, объясняющие необходимость изменения уровня нагрева батарей с помощью запорных механизмов, электроники:

  1. Свободное передвижение горячей воды по трубам и внутри радиаторов. В системе отопления могут образовываться воздушные пробки. По этой причине теплоноситель перестает греть батареи, т. к. постепенно происходит его охлаждение. В результате микроклимат в помещении становится менее комфортным, а со временем комната остывает. Чтобы поддерживать в трубах тепло, используются запорные механизмы, установленные на радиаторах.
  2. Регулировка температуры батарей дает возможность уменьшить расходы на оплату отопления жилья. Если в помещениях слишком жарко, методом изменения положения вентилей на радиаторах можно уменьшить затраты на 25%. Причем снижение температуры нагрева батарей на 1°С обеспечивает экономию 6%.
  3. В случае, когда радиаторы сильно нагревают воздух в квартире, приходится часто открывать окна. Зимой это делать нецелесообразно, т. к. можно простудиться. Чтобы не пришлось постоянно открывать окна с целью нормализации микроклимата в помещении, следует установить на батареи регуляторы.
  4. Появляется возможность из

особенности регулирования температуры, видео-инструкция и фото

Традиционно регулирование температуры радиаторов отопления выполнялось посредством обычной запорной арматуры. То есть, на трубе с подачей теплоносителя устанавливался обыкновенный водопроводный кран, посредством которого поток разогретой воды можно было увеличить или напротив уменьшить.

Схема устройства обычного вентиля

Комплект регулирующего устройства для автоматического управления котлом

Такое решение, несмотря на свою простоту исполнения, имело один существенный недостаток, регулирование проводилось своими руками с оглядкой на личное восприятие микроклимата или на показания термометра.

Сравнение конструкций обычного вентиля и термоголовки

Более технологичным и одновременно простым способом контроля температурных параметров является установка устройства, которое сможет определить необходимость увеличения или уменьшения интенсивности подачи теплоносителя самостоятельно.

Таким устройством является регулятор отопления радиатора отопления – термостатическая головка. Этот прибор также известен под такими названиями как термоголовка или термостат и применяется для автоматического поддержания заданных температурных параметров в рамках того или иного помещения.

Конструктивные особенности

Вертикально установленный термостат

Современный автоматический регулятор температуры на радиаторе отопления устанавливается на трубе подачи теплоносителя и внешне представляет собой небольшое по размеру устройство в закрытом корпусе.

Термостат конструктивно состоит из двух частей:

  • клапан, который перекрывает и открывает подачу теплоносителя;
  • термостатический элемент, задающий интервал срабатывания клапана.

Корпус по конфигурации схож с корпусом радиаторного крана, но вместо обычного вентиля на корпусе располагается термостат. На поверхности термостатической головки нанесена градуировка, соответствующая температурным режимам. В соответствии с градуировкой можно выставить необходимый режим, который будет поддерживаться автоматически.

Горизонтальное расположение термостата

По принципу действия термоголовки подразделяются на две категории: механические и электронные.

Рассмотрим подробнее устройство этих модификаций.

  • Конструкция механического регулятора, несмотря на эффективность применения, отличается простотой.
    В основе устройства применена закрытая герметичная конструкция – сильфон. Сильфон заполнен чувствительной к перепадам давления средой – жидкостью или газом.

Схема устройства механического регулятора

Важно: Газонаполненные модификации устройств особенно чувствительны к перепадам внешней температуры и давления.
По этой причине такие устройства следует устанавливать на тех батареях, поверх которых нет вперед выступающей кромки подоконника.

По мере повышения температуры воздуха в помещении, закачанная в сильфон среда расширяется. В результате перекрывается запорный клапан, который частично или полностью останавливает поступление теплоносителя в батарею.

За счет снижения интенсивности поступления теплоносителя батарея остывает, и температура воздуха в помещении падает. В итоге, закачанная в сильфон среда сжимается и клапан открывает пропускное отверстие.

Отличительным преимуществом устройств является плавность регулировки, так как жидкость чувствительна к перепадам давления и плавно перекрывает клапан ровно настолько, насколько это необходимо для выравнивания температуры;

  • Электронная модификация термостатов более удобная в применении и отличается большей стабильностью в плане поддержания температуры.

Разумеется, цена электронных устройств выше стоимости механических регуляторов. Но эта разница полностью оправдана простотой эксплуатации и точностью поддержания заданных температурных параметров на требуемом уровне.

На фото электронная термоголовка

В основе электрического термостата применен программируемый микропроцессор. Если механический прибор настраивается на один режим работы, то электрическая модификация может быть запрограммирована на каждый день недели.

Для функционирования электронных устройств используются стандартные батарейки типа АА. Для удобства эксплуатации в некоторых модификациях термостатов предусмотрен датчик заряда батарей.

Помимо перечисленных отличий отметим следующие отличительные характеристики:

  • Современные термостаты могут быть изготовлены в прямом или в угловом исполнении. Выбор той или иной модификации актуален с точки зрения простоты и эффективности проведения монтажных работ;
  • Регуляторы изготавливаются с разным сечением пропускного канала клапана. По этой причине можно подобрать модели для обустройства однотрубных и двухтрубных систем;
  • Регуляторы производятся с выносным или интегрированным датчиком. Выбор той или иной модели обусловлен конструкционными особенностями радиатора и местом установки.

Какой термостат лучше

Необычное расположение регулятора на секции чугунной батареи

Попробуем разобраться в том, какую термоголовку выбрать, чтобы регулировка радиаторов отопления была простой и эффективной.

Какое устройство выбрать – с жидкокостным или с газонаполненным сильфоном?

Как правило, продавцы в специализированных магазинах по этому поводу не имеют единого мнения, поскольку и та и другая модификация имеет характерные преимущества.

  • Регуляторы с газонаполненным сильфоном отличаются большей реакцией чувствительного элемента на перемены давления воздуха в помещении;
  • Модификации жидкостного типа не так быстры в срабатывании, но их реакция более точная.

Сразу же отметим, что на надежности и долговечности устройства тип среды, закачанной в сильфон никак не сказывается.

Какое устройство выбрать – с встроенным или с выносным датчиком?

  1. Термостатические элементы со встроенным датчиком следует устанавливать таким образом, чтобы вокруг них была обеспечена свободная циркуляция воздуха. Если пренебречь этим правилом, устройство будет нагреваться потоками, исходящими от батареи, что, в свою очередь, станет причиной неверных срабатываний;

Важно: Для того чтобы исключить перегрев регулятора, датчик устанавливаем горизонтально.

  1. Термостатические элементы с выносным датчиком устанавливаются в следующих случаях:
    • если передняя кромка выступает дальше лицевой поверхности радиатора;
    • если подоконник приближен к батарее на расстояние менее 100 мм;
    • если радиатор установлен в нише;
    • если глубина отопительного прибора составляет больше 160 мм;
    • если термостат в процессе эксплуатации будет прикрыт плотными шторами.

Монтаж регуляторов

Монтаж выполняется с помощью разводного ключа

До того, как определиться с порядком проведения монтажных работ, выясним как на расположении регуляторов сказывается близость штор:

  • Закрыв батарею, оснащенную термостатом, тяжелой шторой или декоративным экраном, мы изолируем отопительный прибор от остального помещения. В итоге, регулятор срабатывает не на изменение температуры воздуха в помещении, а на изменение воздуха в промежутке между батареей и шторой;
  • Разумеется, воздух в этом промежутке прогреется быстрее, чем в остальной комнате, а потому работа термостата будет некорректной. Поэтому, выбирая место для монтажа, стараемся подобрать такое расположение, где отопительный прибор и регулирующий й элемент в частности будет открытым.

Инструкция проведения монтажных работ несложная. Корпус клапана монтируется на входном отверстии батареи. На клапане есть отметка в виде стрелки обозначающей направление потока теплоносителя. При установке клапан располагаем так чтобы стрелка указывала в сторону батареи.

Для установки клапана с датчиком не потребуются какие-либо специальные инструменты достаточно разводного ключа.

Процесс настройки прибора может отличаться в зависимости от модели. Тем не менее, большинство устройств позволяет выставить температурные режимы в интервале от +10°С до +25°С.

В большинстве механических термостатов в процессе настройки выставляется не конкретная температура, а режим, соответствующий температуре. С перечнем режимов можно ознакомиться в инструкции пользователя, которая прилагается к приобретённому термостату.

Вывод

Несмотря на то, что на рынке представлен широкий перечень регуляторов, лучшим решением для комфортной эксплуатации отопительной системы являются термостаты.

По статистике правильная установка электрической термоголовки позволяет экономить до 20-30% энергии при эксплуатации автономной системы. Более того, одинаковая температура во всех помещениях – это залог комфорта и уюта.

Остались какие-либо вопросы? Больше полезной информации можно найти, посмотрев видео в этой статье.

Терморегулятор для радиатора отопления (Обзор)

Содержание:

Виды терморегуляторов по способу передачи сигнала

Виды терморегуляторов по конструктивным особенностям

Типы терморегуляторов

Достоинства современных терморегуляторов

Особенности установки терморегуляторов для радиаторов

Порядок установки терморегулятора

Специфика установки для одно- и двухтрубной отопительной системы

Как правильно настроить терморегулятор?

Использование терморегуляторов в отопительной системе обеспечивает удобное управление температурой в помещении и дает возможность экономно использовать энергоресурсы. Каждая система отопления должна быть обеспечена как минимум запорными клапанами перед радиаторами.

Запорный клапан в виде шарового крана служит не только для экономии, но и для безопасности. При поломке радиатора его можно отключить, не отключая всей отопительной системы. Рассчитанный всего на два положения (включен и выключен), запорный шаровый кран не лучшее средство для регулировки температуры. Если использовать промежуточные положения крана, то это приведет к потере герметичности системы, так как твердые частички содержащиеся в теплоносителе будут разрушать перекрывающий шар. Намного лучше поможет регулировать температуру в системе ручной конусный вентиль, который можно перекрывать не полностью. Такой тип контроля температуры постоянно требует внимания, что создает определенные неудобства.

Для эффективной работы отопительной системы служат современные термостатические вентили, их чаще называют терморегуляторы. Они позволяют человеку создавать комфортный микроклимат в доме, устанавливать желаемый диапазон ночных и дневных температур воздуха автоматически. Владелец дома получает также возможность сделать расходы по оплате услуг ЖКХ оптимальными для себя.

Во всех случаях температура регулируется путем изменения объема теплоносителя в радиаторах. Увеличивая скорость протока жидкости в радиаторе, температуру повышаем, уменьшая — понижаем.

Виды терморегуляторов по способу передачи сигнала

Все терморегуляторы состоят из двух составляющих: клапана и термоэлемента, управляющего работой клапана. Существует три вида терморегуляторов. Их различают по способу передачи сигнала на термоэлемент: сигнал подается от теплоносителя; поступает от воздуха в комнате; поступает от воздуха за пределами обогреваемого помещения.

Терморегулирующий вентиль у всех трех видов терморегуляторов может быть одинаковым. Отличаются они управляющим элементом — термоголовкой.

Первыми были созданы терморегуляторы, реагирующие на температуру теплоносителя. Это терморегуляторы первого поколения. Такими терморегуляторами управляют вручную. На головке вентиля ручных терморегуляторов есть шкала с шестью цифрами; поворачивая головку, выставляют желаемую температуру. Если выставлен «ноль», то терморегулятор полностью закрыт, теплоноситель через него не проходит. При таком положении головки вентиля можно заменить радиатор, не сливая теплоноситель из отопительного контура. «Снежинка» или «Единица» свидетельствуют о минимальном расходе теплоносителя через радиатор. При этом радиатор отключен от тепла, но оберегается от размораживания. Оставшиеся 4 цифры позволят отрегулировать температуру воздуха в пределах от 14 С до 28 С.

Устанавливать терморегулятор с ручным управлением можно головкой вертикально вверх, можно горизонтально. Если головку установить горизонтально, то со временем ее можно будет заменить термоголовкой с сильфоном, которая монтируется только горизонтально по направлению в помещение.

Термоголовка с сильфоном обеспечит автоматическое управление температурой. Сильфон — это баллон с внутренними гофрированными стенками, заполненный специальным веществом. При нагревании это вещество меняет свое агрегатное состояние или просто расширяется, при этом сильфон растягивается и выталкивает шток, регулирующий работу клапана. Клапан перекрывает часть сечения трубы, сокращая поступление теплоносителя в радиатор. При охлаждении сильфон сокращается, клапан втягивается обратно, сечение трубы открывается, поступление теплоносителя в обогревательный прибор увеличивается. На данный момент производят сильфоны двух типов: жидкостные и газовые. Газонаполненные очень быстро реагируют на изменения температуры, жидкостные на изменение температуры отзываются медленнее. При этом жидкостные более точно реагируют на изменения давления внутри сильфона и качественнее взаимодействуют с исполнительным механизмом.

Если термоголовку с сильфоном установить вертикально, то она попадает в зону теплого воздуха, поднимающегося от радиатора. Поэтому закрытие подачи теплоносителя произойдет раньше, чем в случае горизонтального направления термоголовки в комнату.

Таким образом, терморегуляторы второго поколения сами контролируют температуру в помещении, управляя потоком теплоносителя. Человеку достаточно задать желаемый температурный режим. Состоят эти терморегуляторы из: подключенного к котлу датчика температуры и терморегулятора, подключенного в трубу подачи теплоносителя.

На работе термоголовок с сильфонами сказывается загораживание радиаторов решетками или занавешивание шторами. В этих случаях лучше использовать ручные терморегуляторы или термоголовки с выносными датчиками. Выносные датчики измеряют температуру воздуха вне помещения и подают сигнал регулятору. Датчик температуры, установленный на улице, реагирует на изменения погоды. Если на улице похолодало, то в помещении автоматически усиливается отопление. Датчики третьего поколения самые эффективные, но они достаточно дорогие. Поэтому большим спросом пользуются более дешевые терморегуляторы. В одной отопительной системе иногда используют терморегуляторы разных поколений.

Виды терморегуляторов по конструктивным особенностям

По конструктивным особенностям выделяют терморегуляторы с электрическим управлением и терморегуляторы прямого действия.
С электрическим управлением выпускают терморегуляторы двух видов: одни регулируют температуру, подавая сигнал на клапаны, установленные на трубах подачи перед радиаторами; другие — управляют запалом котла или насосами.

Терморегуляторы прямого действия устанавливаются на трубу подачи теплоносителя перед радиатором. Температура регулируется простым открытием-закрытием подачи теплоносителя.

Типы терморегуляторов

Основных типов терморегуляторов всего два: терморегуляторы для одно- и двухтрубных отопительных систем. Первый тип создан для установки в однотрубных обогревательных системах. Такой регулятор служит для поддержания гидравлического баланса в отопительной системе. Баланс давления поддерживается благодаря тому, что поддерживается расход теплоносителя через потребители на неизменном, предварительно установленном уровне.

В двухтрубной отопительной системе используются терморегуляторы, рассчитанные таким образом, чтобы могли нормально функционировать даже при частых и резких перепадах давления. Такие регуляторы имеют повышенное гидравлическое сопротивление и небольшое проходное сечение. Они в свою очередь делятся на две группы:
1) требующие дополнительной настройки гидравлического сопротивления;
2) не требующие дополнительной настройки гидравлического сопротивления.

При использовании терморегуляторов без дополнительной настройки все приборы и обогревательные устройства, вмонтированные на одном стояке, будут иметь примерно одинаковый расход теплоносителя, хотя потери тепла в разных помещениях разные. На практике это будет выглядеть так: если по радиатору прошло количество теплоносителя больше, чем требуется, то в комнате будет очень жарко и наоборот — если прошло теплоносителя недостаточно, то в помещении будет холодно. Чтобы этого не происходило, терморегулятор должен устанавливаться для каждого обогревательного прибора отдельно.

Предпочтительнее регуляторы первой группы. Правильные настройки на клапанах обеспечат оптимальный расход теплоносителя и комфортный температурный режим в каждом помещении.

Достоинства современных терморегуляторов

Дизайн современных терморегуляторов хорошо вписывается в интерьер любого помещения. Терморегулятором очень удобно пользоваться для создания температурного комфорта в помещениях. Эти элементы отопительных систем легко устанавливать как в новых , так и в уже действующих системах отопления. Срок службы оборудования очень большой. Количество повторяющихся циклов «растяжение-сжатие» для современных сильфонов составляет примерно миллион раз. Чтобы получить такую наработку, оборудование должно отработать порядка 100 лет. В течение всего этого времени возможна эксплуатация без технического и профилактического обслуживания. Если радиаторы оборудованы современными терморегуляторами, то нет необходимости открывать окна для регулирования температурного режима в здании. Терморегуляторы работают в диапазоне температур от 5 С до 27 С. При установке температуры на любом значении из этого диапазона точность ее поддержания будет около 1 С. Использование терморегуляторов позволяет равномерно распределять теплоноситель в отопительной системе. Отопительные приборы, находящиеся на периферии цепи, эффективно обогревают помещение. Термостаты предупреждают чрезмерное нагревание воздуха в помещении в случае, если туда проникают солнечные лучи, нагревают воздух работающие электробытовые приборы, происходит повышение температуры из-за скопления людей и так далее. В автономных системах отопления использование терморегуляторов обеспечивает экономию топлива до 25%. Стоимость отопления уменьшается, выброс вредных отходов горения тоже.
Важно помнить, что качественные терморегуляторы всегда оснащены сертификатом качества.

Особенности установки терморегуляторов для радиаторов

Чтобы терморегуляторы работали эффективно, корректно и в течении длительного времени, надо правильно их установить.
— К устройствам с механическим управлением должен быть свободный доступ для того, чтобы было удобно поворачивать регулятор.
— Нельзя закрывать шторами или радиаторными экранами автоматические терморегуляторы, так как прибором будет анализироваться температура за шторой (экраном), а не реальная температура в помещении.
— При установлении терморегуляторов в готовой отопительной системе перед монтажом воду из системы надо слить.
— Установка терморегулятора производится перпендикулярно к панели радиатора. Направление стрелки регулятора и направление потока теплоносителя в системе должны совпадать.
— В период, когда отопление отключено, терморегуляторы открывают полностью. Это помогает избежать деформации клапана и загрязнения регулятора.

Порядок установки терморегулятора

Перед тем как произвести установку терморегулятора для радиатора отопления необходимо отключить подающий теплоноситель стояк. Затем надо слить воду из отопительной системы и можно приступать к монтажным работам.

Работы выполняются в следующем порядке:
• горизонтальные трубы подводки отрезают на определенном расстоянии от радиатора; • от радиатора отсоединяют кран, если он был установлен ранее и отрезанный
трубопровод;
• отсоединяют хвостовики с гайками от клапана терморегулятора и запорного крана,
их закручивают в пробки отопительной батареи;
• собранную трубную обвязку устанавливают в выбранном месте;
• соединяют установленную обвязку с горизонтальными трубами подводки от стояка.

Специфика установки для одно- и двухтрубной отопительной системы

В однотрубной отопительной системе при подключении терморегуляторов второго и третьего поколений необходимо менять схему подключения радиатора установкой перемычки. Труба-перемычка (байпас) соединяет прямую и обратную подводку отопительного прибора и обеспечивает циркуляцию теплоносителя при отключении отопительной батареи терморегулятором. Для реализации такой схемы подключения удобнее демонтировать прибор, перекрыв вентили на вход и выход из него теплоносителя.
Регулятор радиаторов отопления в двухтрубной системе можно установить на верхней подводящей трубе. Его установка проще чем в случае однотрубной системы отопления.

Как правильно настроить терморегулятор?

Корректная настройка терморегулятора предполагает снижение утечки тепла из помещений до минимума (надо закрыть окна, двери). В месте, где температура должна быть постоянной, помещают комнатный термометр. Полностью открывают клапан, повернув головку терморегулятора влево до упора, чтобы получить максимальную теплоотдачу от радиатора. Когда термометр зафиксирует повышение температуры на 5-6 С, полностью закрывают клапан, повернув головку терморегулятора до упора вправо. После закрытия клапана температура постепенно снижается. При достижении желаемого значения температуры клапан медленно открывают. Как только станет слышен шум воды, идущей через терморегулятор, и корпус его резко нагреется, вращение головки регулятора прекращают, ее положение запоминают. На этом завершается настройка терморегулятора.

Регулятор температуры на радиаторе отопления: настройка и управление

Температурный фон в жилых помещениях (будь то квартира или частный дом) может не соответствовать предпочтениям жильцов.

Не комфортные условия способны провоцировать появление плохого самочувствия или других негативных явлений.

Обеспечение и контроль желаемого микроклимата в помещении не требует покупки сложного оборудования или наличия особенных знаний и навыков. Для решения этой задачи достаточно ограничиться установкой терморегуляторов на радиаторы отопления.

Модельный ряд температурных регуляторов весьма обширен и выбор оптимального варианта зависит от ряда факторов.

Регуляторы температуры на радиаторы отопления

Прежде всего следует отметить, что регуляторы температуры подразделяются на ручные и автоматические. Различие в них в способе управления и в принципе действия регулятора.

Ручные терморегуляторы

В основе функционирования ручного регулятора лежит действие специального клапана. Для изменения температуры в помещении достаточно повернуть вентиль.

При этом в клапане регулятора меняется диаметр проходного седла, из-за чего уровень давление внутри радиатора снижается. Это приводит к постепенному снижению температуры теплоносителя и, как следствие, к понижению комнатной температуры.

Для восстановления изначального показателя достаточно вернуть вентиль в исходное положение.

Важно: терморегуляторы с ручным управлением просты в эксплуатации. Их выбор обоснован при установке на чугунные батареи.

Существенным недостатком ручных регуляторов является невозможность их частого использования. При частой эксплуатации маховик терморегулятора быстро приходит в негодность под воздействием высокой температуры и частых гидравлических ударов. Из-за этого эффективность моделей с ручным управлением значительно ниже, нежели у автоматических аналогов.

Автоматические терморегуляторы

Основным элементом автоматического регулятора является сильфон — цилиндрическая оболочка с поперечно гофрированными стенками.

В зависимости от показателей внешней температуры, сильфон сжимается или расширяется вдоль собственной центральной оси. Это обеспечивает регулировку диаметра проходного отверстия для теплоносителя, вследствие чего меняется и температура в помещении.

Типы автоматических терморегуляторов

В свою очередь, автоматические терморегуляторы различаются в зависимости от способа получения управляющего сигнала. В качестве сигнала могут использоваться показатели температуры теплоносителя, либо комнатной или уличной температуры.

Температура теплоносителя

Первые модели автоматических терморегуляторов реагировали на температуру поступающего теплоносителя.

Они монтировались на кранах подачи отопления и обеспечивали возможность регулировки на 7°C в автоматическом режиме.

Функционал первых моделей отличался малой эффективностью по части создания комфортного микроклимата в помещениях.

Комнатная температура

Принцип действия заключается в автоматическом анализе полученных сведений с последующей передачей сигнала на термостат. Регулятор сопоставляет полученную информацию с заданными настройками и корректирует циркуляцию теплоносителя в радиаторе.

Для реализации данного принципа необходима установка двух датчиков: у отопительного котла и у трубы подачи воды. Применение данного принципа возможно только при условии наличия автономной отопительной системы.

Уличная температура

Отличие от предыдущей разновидности заключается в том, что один из датчиков устанавливается на улице. Реализация данного принципа возможна в многоквартирном доме с центральной системой отопления.

Важно: для достижения оптимального результата, автоматические регуляторы целесообразно установить на все радиаторы отопления во всех жилых помещениях квартиры или дома.

Способы управления и особенности монтажа

Кроме всего прочего, регуляторы отопления различаются в зависимости от способа управления:

  • Регуляторы прямого действия устанавливаются в непосредственной близости от радиатора и улавливают показатели теплоносителя. В качестве контрольного прибора используется шкала с цифровыми показателями. На основании показателей осуществляется ручная регулировка температуры.
  • Регуляторы с электрическим управлением функционируют по другому принципу. Сигнал в клапан поступает напрямую от отопительного котла, температурная регулировка основывается на показателях его нагрева. Модели с электрическим управлением также способны реагировать на изменение уровня давления теплоносителя. Учет этой характеристики обязателен при выборе той или иной модели.

Прежде всего следует определиться с местом установки регулятора температуры. Оптимальный вариант — монтаж на корпус радиатора. Данная мера значительно повысит эффективность работы автоматических моделей.

При этом важно учесть возможность беспрепятственного доступа к радиатору — установка регулятора будет бессмысленна при наличии фальш-стены или подобного препятствия. В таком случае придется подбирать модель, комплектующуюся внешним измерительным датчиком.

Важно: диапазон изменения температуры внутри помещения составляет от 5°C до 30°C, но это возможно только при выборе подходящей модели регулятора температуры и ее квалифицированном монтаже.

Процедура монтажа терморегулятора не отличается сложностью, однако имеет ряд нюансов. Прибор фиксируется на стыке трубы отопления и радиатора.

Горизонтальный способ крепления обеспечивает нивелирование нагрева клапана и трубы. При этом на выходном отверстии (обратке) должен стоять запорный вентиль. Эта мера позволит произвести демонтаж или очистку без отключения от стояка.

В случае, если на одноконтурный радиатор будет установлен терморегулятор без байпаса, то велика вероятность значительного понижения температуры в остальных комнатах в первый же день.

Настройка терморегулятора для радиатора отопления

Перед использованием установленного регулятора необходимо проведение предварительной настройки.

Настройка производится в соответствие с идущей в комплекте инструкцией. В ней обозначен детальный алгоритм действий, а также приведены рекомендации по части эксплуатации прибора.

Для создания нужных условий необходимо проветрить помещение, после чего обеспечить его полную теплоизоляцию. Далее следует провести контрольные замеры температуры — для этого подойдет обычный комнатный термометр. После завершения подготовки можно включать регулятор.

Прежде всего, на включенном приборе следует выставить максимально допустимое значение. При этом должно произойти резкое повышение комнатной температуры. Показания термометра должны соответствовать значениям, заявленным производителем.

Далее следует повторить процедуру, только выставлять следует минимальное значение. Фактические показатели также не должны расходиться с заявленными. После выполнения указанных условий можно начинать эксплуатацию терморегулятора.

Установка терморегулятора позволит обеспечить комфортный микроклимат и температурный фон в помещении.

Выбор устройства полностью зависит от типа отопительной системы, условий эксплуатации, наличия дополнительных источников тепла. Для консультации целесообразно обратиться к дилерам завода-изготовителя.

Несмотря на кажущуюся простоту, установка регулятора должна проводиться квалифицированным профессионалом. Это гарантирует долговечность, исправность и надежность эксплуатации регулятора.

Как установить и настроить терморегулятор для радиатора отопления смотрите на видео:

принцип работы и как установить (схема + видео)

Терморегулятор, предназначенный для батарей, позволяет установить оптимальную температуру в комнате и сэкономить на отоплении. Разобраться в разновидностях устройства, принципе его работы и монтаже при помощи наглядных схем поможет эта статья с фото и видео.

Виды терморегуляторов и принцип их работы

Когда в квартире становится слишком жарко, многие хозяева открывают форточки, выпуская тепло на свежий воздух. Это не целесообразно, особенно когда за отопление платят по счётчику. В таких ситуациях выгодно ставить на радиаторы специальный терморегулятор. Он позволяет экономить до 25% топлива, если речь об автономной системе обогрева. В частных домах устройство окупается в течение одного отопительного сезона. В помещениях с централизованным отоплением оно помогает если и не сэкономить, то уж точно создать комфортный микроклимат.

Совет. Установка термостата особенно актуальна для комнат, которые находятся на солнечной стороне, а также для помещений, где наблюдаются частые перепады температуры – например, в кухне.

По способу управления термостаты бывают:

  • механические;
  • электрические.

Механическая модель работает без привлечения энергии извне. Она имеет в своём составе клапан и термоголовку, которая формируется из регулятора, привода и сильфона – высокочувствительного элемента, заполненного жидкостью или газом. Принцип работы такого термостата:

Устройство терморегулятора для батареи
  1. При повышении или понижении температуры объём теплоносителя в системе отопления изменяется.
  2. Если в помещении становится теплее, сильфон растягивается, а специальный шток перекрывает теплоносителю проход. Если же в комнате похолодало, сильфон сжимается, поступление теплоносителя увеличивается.

Внимание! На точность и продуктивность функционирования терморегулятора влияют сквозняк, солнечные лучи, температура за окном, непосредственная близость холодильника или обогревателя и др.

Электронные устройства работают от батареек, которые можно подзаряжать. Владельцу жилья нужно запрограммировать термостат на поддержание желаемой температуры, и специальный датчик будет регулировать её в течение всего сезона. Самый простой электровариант – прибор, который похож на механический, но отличается от него наличием дисплея. Для его функционирования достаточно указать диапазон колебания температур или выставить точный показатель, который будет всё время поддерживаться.

По составу рабочего вещества выделяют терморегуляторы:

  • жидкостные;
  • газонаполненные.

Они отличаются друг от друга по таким критериям:

  • скорость реагирования на смену температуры окружающей среды;
  • подверженность влиянию температуры теплоносителя.

Газонаполненные устройства выигрывают у жидкостных по обоим параметрам, но поэтому они стоят дороже, а распространены – меньше.

Электрический терморегулятор

Монтаж термостата с учётом системы отопления. Схема, инструкция, нюансы

Лучше всего устанавливать терморегулятор непосредственно на радиаторе – в том месте, где в систему отопления подаётся теплоноситель. Располагать прибор нужно на расстоянии не менее 0,8 м от пола, желательно – в горизонтальном положении, чтобы исключить влияние исходящих от батареи тёплых потоков воздуха. Нужно учесть, что термостат не должен находиться в нише, быть закрыт шторами, решётками и т.д. Всё это повлияет на корректную работу устройства. Поэтому если не удаётся обеспечить подходящие условия, лучше выбрать терморегулятор с выносным датчиком.

Внимание! Не рекомендуется ставить термостаты на радиаторы, сделанные из чугуна, потому что обладают высокой инертностью – долго сохраняют тепло даже после отключения отопления.

Владельцам однотрубной системы отопления следует позаботиться об установке специальной трубы – байпаса. Эта перемычка объединяет прямую и обратную трубы, поэтому в диаметре должна быть на 1 размер меньше, чем они. В остальном алгоритм монтажа терморегулятора одинаков для любых систем.Нужно:

  1. Перекрыть соответствующий стояк и удалить из радиаторов воду.
  2. На незначительной дистанции от батареи отрезать горизонтальные подводящие трубы.
  3. Отсоединить от радиатора трубы и запорную арматуру.
  4. Вкрутить хвостовики с гайками нового вентиля и термостата в пробки батареи. Вне зависимости от системы отопления прибор устанавливают на верхнюю трубу, вентиль – на нижнюю. На этом же этапе следует поставить байпас – при необходимости.
  5. Собрать обвязку труб, расположить её на выбранном месте.
  6. Соединить обвязку с горизонтальными подводящими трубами.
Схема: подключение терморегулятора для батареи

Завершающий этап. Правильная настройка терморегулятора

Когда радиатор с установленным на нём терморегулятором окажется вновь подключённым к стояку, необходимо заняться его настройкой. Владельцам электронных приборов нужно только обозначить желаемую температуру на экране. В некоторых моделях можно регулировать интенсивность обогрева в зависимости от времени суток и даже дней недели. Это удобно, если термостат установлен на даче, куда хозяева наведываются исключительно по выходным.

С механическими приборами контроля тепла работы чуть больше. Для начала следует минимизировать потери тепла: закрыть все окна, двери, отключить вытяжку на кухне. Затем нужно:

  1. Расположить в комнате термометр.
  2. Добиться максимальной теплоотдачи батареи – повернуть головку прибора до конца влево и полностью открыть клапан.
  3. Когда температура поднимется на 5-6°C, прекратить подачу теплоносителя – повернуть головку прибора по максимуму вправо.
  4. Подождать, пока столбик термометра выдаст оптимальный показатель. После этого постепенно открывать клапан до того момента, пока не станет слышен шум воды. Обратите внимание: головка термостата при этом должна стать тёплой.

Частный дом, квартира или коттедж – терморегулятор пригодится в любом жилье, хозяева которого хотят бережно тратить топливо, но при этом жить в комфортных условиях. А чтобы прибор исправно служил на протяжении долгого времени, выбирайте модели, имеющие сертификат и гарантию от производителя.

Установка терморегулятора на радиатор отопления: видео

Терморегулятор на батарею: фото

Видеоролики

Регулятор отопления и видеозаписи

Регулятор отопления и видеозаписи | Depositphotos®® Включение и выключение радиатора отопления Крупный план управления излучением горячей водыЖенщина руки на электрическом масляном радиаторе крупным планом на белом фоне Девушка надела красные шерстяные перчатки на радиатор дома. Мужчина измеряет температуру воздуха в доме в зимний день рядом с аккумулятор. Слабый, плохой обогрев. В теплой одежде в доме, apartmentMan вручную регулирует термостат температуры на радиаторе.Рука человека регулирует термостат температуры на радиаторе. Рука человека регулирует температуру на термостате для управления теплом в системе центрального отопления дома. Женщина рука с перчаткой регулирует температуру термостата радиатора на зеленом. Регулятор температуры на батарее. Рука с перчаткой регулирует температуру дома с помощью ручки термостата радиатора. Термостат радиатора. , селективный фокус, белый фон, повернут на максимумРучные кнопочные радиаторы отопленияРадиаторный термостат, селективный фокус, белый фон, повернут на холодПоэтапное изменение. Синие стены и коричневый паркет Женщина открывает вентиль радиаторного отопления. Радиаторный термостат, селективный фокус, белый фон, понижен с уровня 4 до уровня 11 Радиаторный термостат, селективный фокус, белый фон, повернут на максимум Современный радиатор отопления в новой комнате домаЖенские руки Увеличьте температуру радиатора и согрейте руки на нем. Радиаторный термостат, селективный фокус, белый фон, повернут на максимум. Человек рукой регулирует термостат температуры на радиаторе. Замороженная женщина в шарфе затем нагревается электрическим нагревателем на синем фоне. Женская рука регулирует термостат температуры на радиаторе.Ручные кнопочные радиаторы отопления 2Индикатор для измерения давления в трубах подачи тепла. Рука человека поворачивает термостат на белом радиаторе отопления, чтобы добавить температуру в помещении. Синие стены и коричневый паркет Белые полотенца радиатор в ванной Включение и выключение радиатора отопления Женские руки увеличивают температуру радиатора и согревают руки на нем. Включается радиатор отопления. После зимнего дня на улице Крупный план руки людей, регулирующих температуру радиатора, термостат, управление центральной системой парового отопления дома, позитивный энергичный замороженный человек, покрытый инеем в перчатках и шарфе на синем фоне, копировать пространство Девушка греет руки на современном радиаторе дома.Пайка пластиковых труб паяльником Мужчина измеряет температуру воздуха в доме в зимний день возле аккумулятора. Слабый, плохой обогрев. В теплой одежде в доме, квартире Радиаторные устройства в домашней комнате зимой Радиаторный термостат, селективный фокус, белый фон, повернут с уровня 1 на уровень 4 Радиаторный термостат, селективный фокус, белый фон, повернут на минимум Женская рука регулирует термостат температуры на радиаторе. Система отопления и белый металл, отопление, железо, бытовой радиатор,

, радиатор тепла - перевод на немецкий - примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Электронное устройство по п. 17, в котором упомянутый радиатор тепла прикреплен к упомянутому регулятору.

Elektronisches Gerät nach Anspruch 17, dadurch gekennzeichnet, dass der Wärmestrahler am Spannungsstabilisator festgeklemmt ist.

Термоголовка по п.11, в которой средство излучения тепла содержит радиатор , (22,24).

Thermokopf nach Anspruch 11, worin das Wärmeabstrahlmittel einen Wärmestrahler (22,24) umfaßt.

Экспериментальная установка WL 362 состоит из двух источников излучения: теплового излучателя и излучателя света.

Das Versuchsgerät WL 362 enthält zwei Strahlungsquellen: einen Wärmestrahler und einen Lichtstrahler.

Фиксирующее устройство по п.2, отличающееся тем, что радиатор (15) тепла , расположенный в воздуховоде, подключен к внешнему источнику энергии.

Fixiervorrichtung gemäß Anspruch 2, dadurch gekennzeichnet, daß der im Luftkanal angeordnete Wärmestrahler (15) mit einer externen Energiequelle verbunden ist.

Применение шарнирного устройства (1) гидравлического шарнира по любому из предшествующих пунктов в комбинации с тепловым радиатором .

Verwendung der Hydraulikgelenkvorrichtung (1) nach einem der vorhergehenden Ansprüche in Kombination mit einem Wärmestrahler .

Защита от ожогов Защитная клетка защищает животных от ожогов тепловым излучателем .

Schutz vor Verbrennungen Der Schutzkorb bietet den Tieren Schutz vor Verbrennungen am Wärmestrahler .

Изделие по п. 11, в котором радиатор тепла выбран из группы, состоящей из радиатора, излучающего ребра и металлического радиатора тепла.

Gegenstand nach Anspruch 11, wobei der Wärmestrahler aus der Gruppe ausgewählt ist bestehend aus einem Kühlkörper, einer Kühlrippe und einem Metallwärmeverteiler.

Термоголовка по п. 13 в зависимости от п. 8, 9, 10, в которой радиатор , (22, 24) соединен с резистивным нагревательным элементом через элемент (20) усиления.

Thermokopf nach Anspruch 13 rückbezogen auf Anspruch 8, 9, 10, worin der Wärmestrahler (22,24) über das Verstärkungselement (20) mit dem Widerstandsheizelement verbunden ist.

Теплоизлучающий элемент по п.4, в котором указанное изделие (12) и указанный радиатор (5) тепла установлены на печатной плате.

Wärmeabstrahlelement nach Anspruch 4, bei dem sowohl der Fertigungsgegenstand (12) als auch der Wärmestrahler (5) auf einer Schaltungsplatine montiert sind.

Термистор с положительной характеристикой по п. 1, который дополнительно содержит монтажный элемент (7), сделанный из металлической пластины, причем указанный монтажный элемент прикреплен к указанному внешнему фитингу через указанный радиатор (5).

Thermistorvorrichtung mit positiver Kennlinie nach Anspruch 1, ferner umfassend ein aus Metallblech geformtes Anbauelement (7), das über den Wärmestrahler (5) an der äußeren Halterung befestigt ist.

Тепловой радиатор , содержащий по меньшей мере один шарнирный соединитель (2) или шарнирное устройство (1) с гидравлическим соединением по любому из пп. 1-17.

Wärmestrahler , der mindestens einen Gelenkverbinder (2) oder eine Hydraulikgelenkvorrichtung (1) nach einem der Ansprüche 1 bis 17 aufweist.

Электронное устройство по п. 12, в котором упомянутый шкаф дополнительно содержит выступы (121), которые контактируют с упомянутой по меньшей мере одной металлической экранирующей пластиной и сформированы в местах, удаленных от соединения между упомянутым радиатором , и упомянутым регулятором.

Elektronisches Gerät nach Anspruch 12, dadurch gekennzeichnet, dass der Schrank weiterhin Vorsprünge (121) aufweist, die mindestens eine Abschirmplatte aus Metall kontaktieren und an Stellen gebildet sind, die von der 12 Verbin demhängungswissens.

Устройство по любому из пп. 1-3, дополнительно содержащее приемник элемента, приемник элемента установлен на внутреннем излучателе тепла , а полупроводниковый элемент установлен на поверхности размещения элемента приемника элемента.

Baustein nach einem der Ansprüche 1 bis 3, ferner mit einem Elementempfänger, welcher auf dem inneren Wärmestrahler angebracht ist, wobei das Halbleiterelement auf einer Elementanbringungsfläche des Elementemchfängers ist angebrach.

Керамическое изделие по п.5, выбранное из группы, состоящей из элемента, поглощающего или излучающего инфракрасное излучение, коллектора тепла, теплообменника, радиатора , , футеровки печи и керамической пластины.

Keramischer Artikel nach Anspruch 5, ausgewählt aus der Gruppe, die aus einem infrarotabsorbierenden oder -emittierenden Element, einem Wärmekollektor, einem Wärmetauscher, einem Wärmechenlemungeremungsentemungteram, einem Wärmestrahlemungelemungtemungteram.

Нагревательный элемент содержит извилистый регистр (3), образованный трубкой (2) для направления теплоносителя (4), и радиатор (5), соединенный с регистром.

Die Erfindung betrifft einen Heizkörper mit einem mäanderförmigen, aus einem Rohr (2) регистр gebildeten (3) zur Führung eines Heizmediums (4) sowie mit einem mit dem Register (3) wärmeübertragend verbundenmeenstra (5) .

Способ по одному из пп. 24 - 28, отличающийся тем, что с использованием по меньшей мере одного дополнительного нагревательного элемента, в частности нагревательного провода, теплового радиатора или электронного элемента, локально неравномерный нагрев перекачиваемой жидкости осуществлено.

Verfahren nach einem der vorangehenden Ansprüche 24 bis 28, dadurch gekennzeichnet, dass mit mindestens einem zusätzlichen Heizelement, insbesondere einem Heizdraht, einem Wärmestrahler oder einem elektronische Bauelement.

Электронно-лучевая трубка по п. 1, в которой излучатель тепла (15) состоит из множества слоев, каждый из которых сформирован путем расположения множества парамагнитных или антиферромагнитных металлических проводов в форме полосы.

Kathodenstrahlröhre aus Anspruch 1, Wobei der Wärmestrahler (15) aus einer Vielzahl von Lagen besteht, von denen eine jede ausgebildet wird, indem eine Vielzahl von paramagnetisagnésagnärönen deréné de deréné de de méréréné de de méréné de de méréné de der de Metal.

Группы: Организм, Радиатор тепла , Психологическая броня, Не бодрствует, Есть мысли

Gruppen: Organismus, Wärmestrahler , Mentalpanzer, Nicht erweckbar, Hat Gedanken

Электронное устройство по п. 14, в котором упомянутый радиатор тепла дополнительно содержит множество прорезей, которые входят в зацепление с упомянутыми деталями зацепления на упомянутом корпусе.

Elektronisches Gerät nach Anspruch 14, dadurch gekennzeichnet, dass der Wärmestrahler ferner mehrere Schlitze aufweist, die mit den am Schrank vorgesehenen Eingriffsteilen in Eingriff takebar sind.

Электронное устройство по п. 12, в котором упомянутый радиатор тепла дополнительно содержит выступы, которые приспособлены для обеспечения соединения между по меньшей мере одной металлической экранирующей пластиной и печатной платой.

Elektronisches Gerät nach Anspruch 12, dadurch gekennzeichnet, dass der Wärmestrahler ferner Vorspintage aufweist, mit denen die Verbindung zwischen der mindestens einen Abschirmplatte aus Metall und der Leiterplatte gesicanhert.

Farho Heating, Радиаторы Farho, Радиаторы отопления UK

Если вы ищете современные энергосберегающие радиаторы для обогрева помещений, тогда наш широкий ассортимент отопительной продукции Farho обязательно сделает свое дело.Эти современные радиаторы способны обеспечить обогрев любой комнаты, а также сэкономить ваши счета за электроэнергию в долгосрочной перспективе. Эти экономичные радиаторы ориентированы на возобновляемые источники энергии, что делает их полностью экономичными и приятными для вашего кошелька. Помимо радиаторов, вы можете найти полотенцесушители, чтобы ваши полотенца, одежда и ванные комнаты оставались поджаренными после душа или ванны.

Farho - ведущая компания в сфере домашнего отопления, их бытовая техника установлена ​​в тысячах домов по всей стране.Этот бренд постоянно выпускает новые радиаторы с инновационными цифровыми технологиями, чтобы сэкономить деньги домовладельцев и придать современный вид их интерьеру. Если вы ищете быстрое и легкое решение для обогрева вашего дома, то эти нагревательные приборы Farho наверняка станут отличным приобретением.

ПРИЗНАЙТЕ НЕКОТОРЫЕ ИЗ ЛУЧШИХ СИСТЕМ ОТОПЛЕНИЯ ДОМА В БИЗНЕСЕ, ИСПОЛЬЗУЯ ОТОПИТЕЛЬНЫЕ ПРИБОРЫ FAHRO ДЛЯ СОХРАНЕНИЯ УЮТА И ТЕПЛА В КОМНАТАХ

Здесь, в Direct Trade Supplies, у вас есть возможность купить различные отопительные изделия от Farho.У нас есть некоторые из самых популярных моделей, включая обогреватели Farho Alejandria, Farho Elegance, Farho Xana-Plus и полотенцесушители. Благодаря такому разнообразию стилей, технологий и цен вы обязательно найдете лучший вариант для себя. Если вы хотите пышного и роскошного, у нас они есть, если вам просто нужен скромный и доступный радиатор, у нас они тоже есть!

С точки зрения технологии, некоторые из этих интеллектуальных радиаторов обладают беспроводными функциями, что дает вам полный контроль над отоплением.Другие серии содержат современные цифровые термостаты, а также полотенцесушитель nova, который обеспечивает чрезвычайно простой процесс установки как для потребителей, так и для установщиков. Эти обогреватели Farho - настоящая находка для тех, кто хочет внедрить в свой дом или офис остро выглядящие, энергосберегающие и эффективные обогревательные приборы.

СОКРАЩАЙТЕ СЧЕТЫ НА ЭНЕРГИЮ, ИСПОЛЬЗУЙТЕ СОВРЕМЕННЫЕ ТЕХНОЛОГИИ И ГОРДИТЕСЬ СВОИМИ ОБОГРЕВАТЕЛЯМИ, ИСПОЛЬЗУЯ НАГРЕВАТЕЛЬНЫЕ РАДИАТОРЫ FARHO

В то время, когда все пытаются сократить потребление энергии, нагревательные изделия, такие как изделия Farho, предлагают отличное средство экономии денег.Они не только помогут вам снизить потребление энергии, но и эстетически приятны для глаз, относительно небольшие по размерам и надежные системы отопления дома для всех. Зима не за горами, приготовьтесь к холоду с помощью обогревателей Farho.

Сравнение пара и принудительных водяных обогревателей и радиаторов

Вы отапливаете дом котлом? Вы не уверены, какой у вас паровой котел или принудительный водяной котел? Понимание того, какой у вас тип отопительной системы, может быть невероятно полезным при планировании услуг по техническому обслуживанию дома.Это простое руководство разъяснит разницу между водяным и паровым котлом.

Паровой радиатор.

Если у вас есть паровой котел, ваш дом обогревается с помощью конвекционной технологии отопления, которая существует более 200 лет назад. Паровой котел работает так же, как чайник, в нем вода нагревается до кипения, пока не будет выпущен горячий пар. Собственное давление за паром заставляет его перемещаться по системе трубопроводов. Когда пар достигает каждого радиатора в вашем доме, он выделяет конвективное тепло для обогрева комнаты.

Паровые котлы

оснащены основными элементами управления, обеспечивающими безопасную и правильную работу системы. К ним относятся:

Регулировка давления: Позволяет повышать давление до желаемой настройки. это предохранительное устройство отключает горелку, если давление превышает установленное значение.

Предохранительный клапан температуры и давления (T&P): Этот предохранительный клапан срабатывает только в случае выхода из строя манометра / регулятора давления и повышения давления до опасно высокого уровня. При активации клапан сброса давления (предохранительный клапан) выпускает пар, чтобы система не взорвалась.

Стекло указателя уровня воды: Это стеклянная трубка, которая показывает уровень воды внутри бойлера.

Отсечка по низкому уровню воды: Поскольку пар конденсируется и возвращается в котел для повторного нагрева, в системе не должно быть недостатка воды. Однако, если в системе есть утечка, уровень воды может упасть. В этом случае функция отключения при низком уровне воды отключает котел в качестве меры безопасности.

Как узнать, есть ли у вас в доме паровой котел: Начните с посещения подвала, туалета или подсобного помещения, где находится котел.Посмотрите на мерное стекло, чтобы определить, есть ли у вас паровая система. Поскольку водонагреватели для плинтусов не имеют этой функции, ее наличие говорит о том, что это паровой котел.

Другой определяющей характеристикой паровых котлов является тип используемых в них радиаторов. Иногда в домах с паровыми котлами устанавливаются обогреватели на плинтусах, но в большинстве случаев отдельно стоящие чугунные радиаторы в каждой комнате указывают на наличие паровой системы.

Плинтусные котлы (принудительная гидроника).

Другой распространенный тип бытового котла называется принудительным водяным котлом.Это обеспечивает передачу тепла в ваш дом более эффективным способом, чем паровые котлы.

  • Вместо того, чтобы удерживать воду в самом бойлере и передавать тепло через пар, он нагревает воду, направляет ее через насос и направляет воду в распределительный трубопровод.
  • Вода излучает тепло через излучатель тепла, например, плинтус из стальных или оребренных труб, а затем возвращается в котел для повторного нагрева.

Гидравлические котлы с принудительной подачей воды работают не только с плинтусами - их также можно использовать в системах обогрева полов или для обогрева полотенцесушителей, бассейнов и проездов для растапливания снега.Эти современные удобства можно индивидуально отрегулировать для достижения идеальной температуры для каждого применения.

Современная гидронная технология очень эффективна и доставляет тепло именно туда, где вам нужно, что делает ее обычной особенностью в элитных домах.

Как узнать, есть ли у вас принудительный водяной котел: Проверьте метод распределения тепла. В более старых домах с гидравлической системой может быть чугунный радиатор в подвале, но современные принудительные гидронные системы обычно отдают тепло через стальные плинтусы, распределенные по всему дому.Если у вас теплый пол, тепло подается через гибкие пластиковые трубки, спрятанные под чистым полом. Это также означает, что у вас есть бойлер с принудительной циркуляцией воды, а не паровая система.

Зная, что такое котлы с радиаторами и плинтусами, вы сможете более эффективно обслуживать свою систему для ее эффективной работы в ближайшие годы. Вы можете положиться на экспертов Petro Home Services, которые помогут с отоплением и обслуживанием дома. Чтобы узнать больше о том, чем мы занимаемся, или запланировать отопление, свяжитесь с нами сегодня.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
