Модернизация системы с естественной циркуляцией. Установка циркуляционного насоса.

Ни для кого не секрет, что старые отопительные системы гравитационного типа, в которых теплоноситель перемещается естественно – в результате нагревания и последующего охлаждения, обладают только одним весомым плюсом – это энергонезависимость. Во всех остальных случаях гравитационные системы значительно проигрывают отопительным системам с принудительной циркуляцией, то есть, таким, в которых теплоноситель приводится в движение с помощью циркуляционного насоса. Присутствие циркуляционного насоса положительно сказывается на КПД всей системы, обеспечивает равномерный прогрев всех помещений, и даже самых отдаленных от котла, а также позволяет увеличивать или изменять существующую систему без страха снизить ее производительность.

Врезка циркуляционного насоса

Современные циркуляционные насосы для индивидуальных систем отопления небольших частных домов и квартир, довольно привлекательный продукт – они недороги, бесшумны, экономичны, отличаются высокой надежностью и долгим сроком службы.

Старые отопительные системы с естественной циркуляцией чаще всего монтировались с расширительным баком открытого типа, такое решение – еще один минус, который необходимо устранить. Дело в том что через расширительный бак в теплоноситель все время попадает воздух, а это в свою очередь приводит к образованию ржавчины и накипи на стенках трубопровода и узлах системы, которые контактируют с теплоносителем – в результате трубы зарастают, повышается шероховатость внутренних стенок и гидравлическое сопротивление трубопровода возрастает, а это равноценно падению эффективности всей системы.

В итоге расширительный бак необходимо заменить на аналогичный, но закрытого типа. Кстати установку его не обязательно выполнять в самой высокой точке системы, его можно установить на любом удобном отрезке трубопровода, желательно рядом с котлом. Необходимо помнить, что одновременно с установкой закрытого расширительного бака обязательно следует устанавливать предохранительный клапан – для сброса избыточного давления, которое возникает в случае аварийного расширения теплоносителя, в результате перегрева. Циркуляционный насос устанавливается рядом с расширительным баком.

Рекомендации по установке циркуляционного насоса в систему с твердотопливным котлом.

Если отопительным агрегатом в Вашей системе выступает твердотопливный котел – устанавливать циркуляционный насос необходимо на обратке – для избежания влияния высоких температур, которые присутствуют на подающей линии. Также, для того чтобы сохранить возможность работы системы без участия циркуляционного насоса, его монтаж следует выполнить на байпасе – обводном участке трубопровода, при этом предусмотреть перекрывающие вентили – для переключения режима циркуляции системы с принудительной на естественную. Важно понимать, что расширительный бак и предохранительный клапан ни в коем случае не монтируются на байпасе – они в любых режимах должны принимать участие в работе системы.

Предварительные процедуры

Перед установкой выше перечисленного оборудования, систему отопления желательно промыть. Достаточно обычной промывки, для этого разрез трубопровода, в который Вы собрались монтировать насос, можно подключить к обычному водопроводу и под полным напором промыть систему на протяжении примерно 20 минут.

Установка циркуляционного насоса в системе отопления, байпас

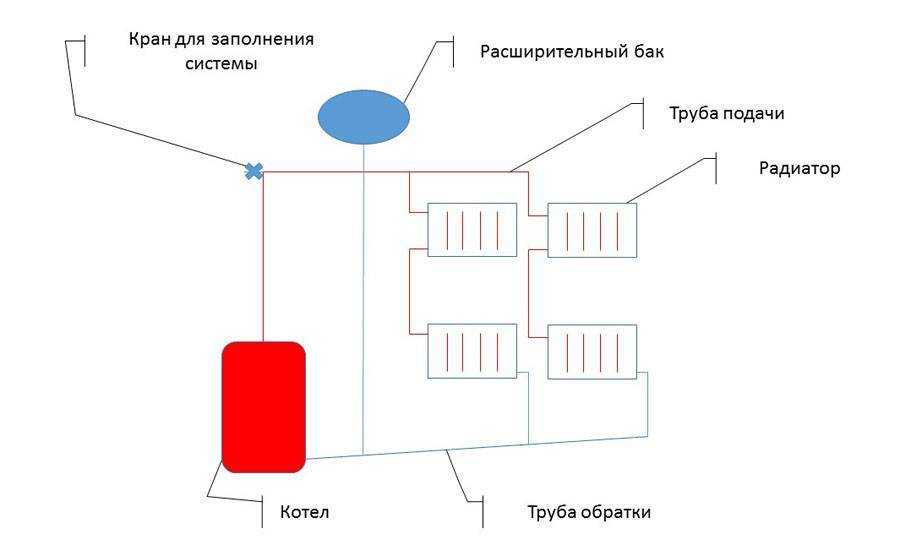

В индивидуальном отоплении циркуляция производится за счет физических свойств теплой воды поднимающейся вверх. Чем сильнее греет котел, тем быстрее теплоноситель проходит цикл и производит обогрев помещения. Но в частных домах или квартирах с большой площадью это приводит к перерасходу энергетического источника (газ, электроэнергия, твердое топливо). Технически грамотным решением является установка насоса в систему отопления. Для этого важно выбрать подходящий циркуляционный насос, определить наилучшее место врезки, правильно установить и запустить устройство.

Разнообразие насосов

Виды циркуляционных насосов

Врезка устройства для принудительного отопления позволяет обеспечить быстрый обогрев всего помещения, независимо от того, как далеко от котла находятся батареи. Работа такого оборудования дает существенную экономию по расходу газа или другого источника нагрева жидкости. Сами насосы по внутренней конфигурации разделяются на два вида: «мокрого» и «сухого» типа.

Насосы «мокрого» типа устроены так, что при работе ротор и крыльчатка соприкасаются с водой. Жидкость служит одновременно смазкой и охлаждением для вращающихся элементов. Такое оборудование подойдет для частного дома, квартиры или загородного коттеджа. Оно рассчитано на теплотрассы небольшой протяженности, т.е. частного использования. КПД — 50%. Срок службы составляет 20 лет. Лучше приобрести устройство с латунным или нержавеющим корпусом.

Насос с мокрым ротором

Насосы «сухого» типа имеют две внутренние камеры, разделенные уплотнителями. Соприкасание ротора и жидкости исключается. Смазка выполняется отдельно. Замена уплотнителей осуществляется раз в три года. Насосы отличаются повышенным КПД в 80%. Такие циркуляционные устройства монтируются в промышленные системы отопления и торговые центры. Ввиду более громкой работы их устанавливают в отдельных помещениях — котельных.

Насос с сухим ротором

Не стоит устанавливать слишком мощный агрегат — это дает лишний шум. Оптимальным будет установка оборудования, которое по параметрам теплопроводности имеет 15% дефицит от требуемой пропускной способности системы. Эти характеристики позволят полноценно использовать насос без перегрузок.

Вместо одного «сухого» можно установить параллельно несколько «мокрых» насосов. Это повышает рабочий потенциал.

Удобно в огромных домах, где кроме отопления есть теплый пол.

Схема установки

Система отопления с принудительной циркуляцией должна эффективно работать. Случается технически невозможным из-за отсутствия места установить насос рядом с котлом. К счастью, современные насосы разработаны с таким учетом, что их можно врезать в отопительный контур в любом месте. Крыльчатка, вращаясь, обеспечивает движение теплоносителя в системе.

Но стоит отметить, что подшипники и пластиковые детали агрегата «мокрого» типа постоянно соприкасаются с водой. Поэтому самой оптимальной схемой отопления с циркуляционным насосом будет врезка устройства на трубопровод обратной подачи воды в котел. Температура носителя на этом участке контура менее горячая. Следовательно, детали насоса будут подвергаться меньшему перегреву. Если отсутствует техническая возможность установки перед котлом, то можно выполнить монтаж на подаче. Рабочая температура деталей рассчитана на 110°C.

Схема врезки в подачу

 Важная роль байпаса

В схеме циркуляционного устройства обязательно должен присутствовать байпас. Это объясняется энергозависимостью насоса от электрического тока, при внезапном отключении которого, отопление должно продолжить работу естественным путем циркуляции. Байпас перекрывает подачу теплоносителя через насос и направляет воду по прямому каналу. Байпас изготавливается из двух трубных колен, ответвляющих поток из основного русла и трех шаровых кранов, регулирующих движение воды. Один кран перекрывает прямой трубопровод, два других крана отсекают или открывают путь к насосу. Пропускная способность кранов должна быть равна пропускной способности системы.

Байпас в сборе

Подобная схема практична и для ремонта циркуляционного насоса. Если потребуется что-то заменить или проверить в нем, система сможет работать без него естественным путем. Также в межсезонье можно экономить электроэнергию на работу насоса, запуская ненадолго отопление без него. На больших коллекторах байпас может состоять из двух насосов, работающих поочередно или вместе.

 Подготовительные работы

Как установить насос на отопление? При интеграции насоса в действующую систему отопления частного дома необходимо:

• Предварительно слить воду.
• Если трубопровод был в эксплуатации уже несколько лет, желательно промыть систему несколько раз для удаления ржавчины и налета.
• Перед насосом важно установить грязевик. Это, как правило, делается на байпасе. Фильтрация воды необходима для препятствия попадания абразивных частиц металла, песка или водяного налета в насос. Без грязевика данные элементы воздействуют на подшипники и крыльчатку, содействуя досрочному износу. Подойдет обычный фильтр грубой очистки. Емкость для оседания частиц важно установить направленной вниз. Это позволит оседать мусору и сохранять проходимость системы. На фильтре указано стрелочкой направление потока. Проигнорировав это и установив грязевик наоборот, придется чаще чистить емкость от осадка.
  Фильтр

• В запланированном месте вырезается участок трубы равный длине собранного насоса с байпасом. Важно отдельно собрать все элементы байпаса и затянуть гайки до готового положения. Так получится точный размер врезаемого сегмента. Это облегчит сварочные работы (ввиду подходящих зазоров) и ускорит процесс запаковки гидроизоляционными материалами соединений.

Монтаж изделия

Далее работы выполняются в следующей последовательности:

1. Вся конструкция в сборе прикладывается на место и происходит точечная фиксация сваркой патрубков байпаса. Затем насос снимается, чтобы защитить его от перегрева температурой сварочной дуги, передающейся через металл.
2. Происходит обварка стыков. Если место труднодоступное для обварки по кругу (трубопровод расположен вплотную к полу) применяется техника сварки через «окно», вырезанное в верхней части основной трубы. Через такое отверстие проваривается нижняя часть трубопровода, а боковые швы и «крышка» «окна» накладываются снаружи. Важна хорошая проплавка стыка, чтобы в месте перехода с внутреннего шва на наружный не появилась течь. Если врезка насоса происходит в вертикальную трубу и она расположена близко к стене, рекомендуется сделать смещение на стыке в 1,5 мм, чтобы образовалась «полочка» для наложения шва на труднодоступной стороне трубы. Если на основной магистрали уже имеется шаровой кран, врезку можно осуществить без вырезания участка трубы, а лишь за счет вваривания колен.
3. При установке важно соблюсти горизонтальное положение вала электродвигателя. Поскольку смазка ротора происходит за счет теплоносителя, перекос при установке приведет к образованию воздуха в отсеке насоса. Воздушные пробки будут препятствовать смазке и охлаждению внутренних элементов. Так можно спровоцировать раннюю поломку. На корпусе устройства имеется указатель направления потока, которому должна соответствовать установка.
4. Все резьбовые соединения необходимо защитить изоляционными материалами (фум, пакля, герметик). Между резьбами насоса обязательно устанавливаются прокладки.

   Герметизация паклей

5. Выполняется подключение электрической части.
6. Система отопления заполняется водой и выгоняется остаток воздуха через специальный спуск.
7. Розжиг котла и запуск циркуляции воды в устройстве.

Установка насоса для принудительной циркуляции теплоносителя дает хорошие результаты экономии источника энергии и более эффективную работу отопления. Монтаж устройства можно провести самостоятельно при наличии этой инструкции и необходимых инструментов. Если же что-то кажется трудным, то лучше пригласить специалистов.

Видео по теме

Различные типы солнечных водонагревательных систем

Прямая система

Также называемая «активной» или «открытой» системой, этот тип системы чаще всего устанавливается в центральных и южных районах Флориды, а также в других незамерзающих солнечных поясах. климата в США.

В прямой системе электронная система управления [1] сравнивает температуру датчика [2], расположенного на солнечном коллекторе [6], с температурой датчика [3], расположенного на дне бака для хранения горячей воды. [4] (там, где находится самая холодная вода). Когда температура солнечного коллектора становится теплее воды на дне бака на некоторую заданную разницу (например, на четыре градуса), электронное управление включает небольшой насос [5], который всасывает холодную воду со дна горячей воды. резервуар для хранения воды и циркулирует через солнечный коллектор. Вода, нагретая солнечными батареями, возвращается в верхнюю часть бака.

Циркуляционный насос очень мал и обычно потребляет столько же электроэнергии, сколько 100-ваттная лампочка. В другой версии этой системы используется небольшая фотогальваническая (солнечная электрическая) панель для управления циркуляционным насосом постоянного тока (DC).

---

Преимущества

Прямая система, как правило, обеспечивает наивысшую эффективность эксплуатации, поскольку отсутствуют потери тепла в ночное время из-за горячей воды, хранящейся на крыше; при этом эффективность не теряется в процессе теплообмена. Питьевая вода из бака-аккумулятора горячей воды циркулирует непосредственно через коллектор.

Недостатки

Единственным недостатком этой системы является то, что защита от замерзания обеспечивается за счет циркуляции теплой воды из бака через коллектор. Это нежелательный метод защиты от замерзания в климатических условиях, когда морозная погода бывает более одного или двух дней в году, поскольку потери энергии в морозную погоду могут быть значительными. Что еще более важно, морозная погода может совпасть с отключением электроэнергии, что не позволит насосу циркулировать теплую воду через солнечный коллектор.[1]

Система ICS

Солнечные нагреватели со встроенным коллектором, также называемые «периодическими» солнечными нагревателями, объединяют бак для хранения горячей воды и поверхность солнечного коллектора в единый компонент, устраняя необходимость в циркуляционных насосах или системах автоматического управления. В самой простой реализации резервуар для хранения воды, окрашенный в черный цвет и стоящий на солнце, представляет собой рудиментарную систему ICS.

Этот тип системы лучше всего работает в качестве предварительного нагрева для обычного или безбакового водонагревателя. Линия холодной воды, которая питает обычный водонагреватель, отводится [1] и направляется сначала через солнечный модуль ICS [2]. Циркуляция обеспечивается давлением в инженерных сетях. Другими словами, когда горячая вода забирается для использования из обычного водонагревателя [3], накопительный бак пополняется водой, нагретой солнечными батареями, вместо холодной воды. Это позволяет электрическому или газовому нагревателю работать существенно меньше.

---

Преимущества

Самым большим преимуществом является простота: в системе нет насосов, датчиков температуры, электронного управления и теплообменника. В сочетании с безбаковым водонагревателем система может освободить от пяти до шести квадратных футов площади за счет отказа от обычного накопительного бака водонагревателя.

Недостатки

Самым большим недостатком являются потери тепла в ночное время. Накопленное тепло ночью теряется через стеклянную пластину, которая по необходимости не может быть изолирована для предотвращения потери тепла. Однако в усовершенствованных системах ICS эти потери тепла уменьшаются за счет натягивания тонкой прозрачной пленки непосредственно под стеклянной крышкой, что создает изолирующий воздушный зазор. Кроме того, в то время как большая тепловая масса хранимой горячей воды в солнечном модуле ICS делает этот тип системы более морозостойким, чем прямая система (выше), системы ICS не подходят для климата, в котором наблюдается более четырех-пяти морозных ночей в год. .

Дренажная обратная система

Дренажная обратная система имеет еще несколько компонентов, но специально разработана для обеспечения безотказной работы в климатических условиях с частыми заморозками в самую холодную зимнюю погоду. Солнечный коллектор и система управления аналогичны системе прямой циркуляции. Однако раствор антифриза циркулирует через солнечный коллектор и обратно в теплообменник в баке для хранения горячей воды. Добавление теплообменника увеличивает стоимость системы и создает некоторую степень потерь энергии теплопередачи, и это в сочетании с тем фактом, что эти системы обычно устанавливаются в более высоких широтах, где снижается поступающее солнечное излучение, делает непрямую солнечную воду отопление менее жизнеспособно, чем его двоюродный брат с прямой циркуляцией.

Подобно прямой системе, электронная система управления [1] сравнивает температуру датчика [2], расположенного на солнечном коллекторе [6], с температурой датчика [3], расположенного на дне бака для хранения горячей воды. [4] (там, где находится самая холодная вода). Когда температура солнечного коллектора теплее воды на дне бака на некоторую заданную разницу (например, на четыре градуса), электронное управление включает небольшой насос [5]. через солнечный коллектор отделяется от питьевой воды в баке-аккумуляторе горячей воды [4].

Либо вода, либо раствор гликоля циркулируют через солнечный коллектор и сливной бак [7]. Когда насос останавливается, жидкость из солнечного коллектора «стекает обратно» в дренажный бак, оставляя солнечный коллектор пустым, если через него не циркулирует жидкость. Второй циркуляционный насос [8] обеспечивает циркуляцию питьевой воды из бака-аккумулятора горячей воды через теплообменник в обратном дренажном баке.

В альтернативной конструкции требуется только один насос — в контуре «обратный сток — солнечный коллектор». При таком расположении теплообменник обычно «обернут» вокруг бака для хранения горячей воды.

---

Преимущества

Система предназначена для безотказной работы и опорожнения солнечных коллекторов в морозную погоду, даже если произойдет сбой питания.

Недостатки

Теплообменник делает эту систему немного менее эффективной, чем прямая система. И, как и следовало ожидать, сливной бак, второй насос и теплообменник делают эту систему немного дороже, чем ICS или прямую систему с сопоставимой площадью солнечного коллектора и емкостью для хранения горячей воды. С другой стороны, эта система идеально подходит для климата, в котором морозы бывают 10 и более дней в году.

Термосифонная система

Этот тип системы наиболее распространен в Японии, Израиле и Австралии, которые за последние 30 лет установили миллионы жилых и коммерческих систем.[2] Как и система ICS, термосифонная система исключает систему циркуляции и управления.

Однако циркуляция обеспечивается по принципу термосифонирования: накопительный бак горячей воды расположен выше солнечного коллектора, и циркуляционный поток создается, когда самая холодная вода на дне накопительного бака падает самотеком через циркуляционную линию на дно панели солнечного коллектора, где она нагревается и поднимается. Вода, нагретая в панели солнечного коллектора, поднимается по циркуляционной линии до верхней точки резервуара для хранения воды.

---

Преимущества

В отличие от системы ICS, которая сочетает в себе хранение горячей воды и сбор энергии и поэтому может терять тепло ночью через стеклянную крышку, система термосифона оптимизирует эффективность системы за счет полной изоляции отдельного накопительного бака.

Недостатки

Основным недостатком термосифонной системы является внешний вид: бак для хранения горячей воды должен быть выше солнечного коллектора, поэтому он становится громоздким выступом на крыше. Современные термосифонные системы размещают бак на боку, вдоль верхнего края панели солнечного коллектора (см. фото), но, хотя современные солнечные водонагревательные коллекторы выглядят как световые люки, многие домовладельцы сопротивляются идее бака на крыше.

Дополнительным поводом для беспокойства является вес: в то время как в системе ICS резервуар для горячей воды распределяется по большей площади крыши, вес в резервуаре для хранения термосифонной системы обычно более сконцентрирован. Старая конструкция крыши может быть не в состоянии выдержать дополнительный вес резервуара для хранения горячей воды.[3]

Почему бы не использовать солнечную электроэнергию для нагрева воды?

Отличный вопрос. Понимание ответа дает некоторое представление о том, почему через 50–100 лет солнечные водонагреватели по-прежнему будут лучшим способом нагрева воды.

И почему вам стоит сегодня установить солнечный водонагреватель?

Проблема в эффективности преобразования. Типичный плоский солнечный водонагревательный коллектор передает около 63 процентов солнечной энергии, попадающей в него, непосредственно в воду (или в теплоноситель в системах с непрямой циркуляцией).

Типичный фотогальванический (PV) солнечный электрический элемент преобразует только около 15 процентов падающей на него энергии в электрическую энергию в идеальных условиях: фотоэлектрические элементы теряют эффективность при повышении рабочей температуры. Дополнительная неэффективность возникает, когда инвертор преобразует постоянный солнечный электрический ток (DC) в переменный ток (AC). Конечным результатом является то, что фотоэлектрический элемент с 15-процентной номинальной пиковой эффективностью поставляет только около 10 процентов энергии, падающей на его поверхность, для требуемой нагрузки.

Итак, вот проблема: солнечным фотоэлектрическим панелям потребуется в шесть раз больше площади крыши, чем у плоского солнечного теплового коллектора, чтобы удовлетворить ту же нагрузку (нагрев воды).

Для удовлетворения потребностей в горячей воде средней семьи из четырех человек во Флориде требуется около 40 квадратных футов площади поверхности плоского солнечного коллектора для нагрева воды, поэтому для выполнения той же работы с фотоэлектрическими панелями потребуется около 40 x 6 = 240 квадратных футов фотоэлектрических панелей. площадь поверхности панели.

Ссылки и примечания

Лучшая защита от замерзания в солнечном климате с очень редкой морозной погодой – это вручную слить воду из солнечного коллектора: перекрыть задвижки на циркуляционных линиях, которые соединяют солнечный коллектор с баком для хранения горячей воды, подсоединить садовый шланг к сливной патрубок на линии подачи солнечного коллектора и откройте патрубок, чтобы слить воду из солнечного коллектора.

Задвижки солнечного контура и сливной патрубок обычно располагаются прямо над баком для хранения горячей воды.

Примерно в половине всех домов Флориды были термосифонные солнечные водонагреватели во время 19-го века.40-х, примерно 60 000 систем в Майами.

Солнечные коллекторы термосифонной системы часто отделялись от резервуара для хранения горячей воды в старых домах «Крекер» во Флориде. Резервуар обычно устанавливался на чердаке в вертикальном положении, часто в центре пространства под козырьком крыши. Панель солнечного коллектора располагалась в более низкой точке на крыше, поэтому впускное отверстие панели коллектора было ниже дна бака для хранения горячей воды

.
