Открывая вентиль на байпасе, пользователь может уменьшить поток теплоносителя, идущего через радиатор; кроме того, любой радиатор можно отключить для ремонта, не приостанавливая работу всего контура.

Основные правила и последовательность монтажа

При устройстве однотрубной системы придерживайтесь следующих рекомендаций:

1. После установки котла следует выполнить монтаж длинных участков трубопроводов. Кронштейны для труб крепят к стенам дюбелями.
2. Если трубу необходимо провести через отверстие в стене, то ее торец обматывают полиэтиленом, который затем прихватывают скотчем. Эта мера предотвратит попадание мусора внутрь.
3. Многие сегодня пользуются лазерным уровнем, но в ситуации, когда часть трубы окажется за стеной, такой прибор будет бесполезным. На этот случай следует запастись водяным уровнем с длинным шлангом. С его помощью два человека, находясь вне зоны видимости друг для друга, легко смогут придать трубе нужный уклон. Величина последнего зависит от типа системы: при естественной циркуляции он составляет 1 см на метр длины (по ходу теплоносителя), при наличии насоса – не менее 2 мм на метр (в любую сторону, лишь бы было удобно сливать воду из контура).
4. Для скрытой прокладки в конструкции пола лучше всего использовать полипропиленовые трубы. Их можно соединять пайкой, при этом образуется неразъемное соединение, исключающее протечки. К тому же полипропилен, в отличие от стали, не может разрушиться из-за коррозии.
5. Кронштейны для радиаторов замоноличивают в стену или прикрепляют к ней дюбелями. Радиаторы монтируются тоже с небольшим уклоном, что даст возможность полностью дренировать систему по окончании отопительного сезона.

• до подоконника – 80 мм;
• до пола – 100 мм;
• до стены – 50 мм.

После установки труб и радиаторов к системе подключают запорно-регулирующую арматуру, воздухоотводчики, циркуляционный насос и расширительный бак.

Материалы, из которых выполнены крыльчатка и уплотнители насоса, на высокотемпературные режимы работы не рассчитаны, поэтому агрегат необходимо устанавливать на входе в котел, где течет самый холодный теплоноситель.

Если вы решили обустроить отопление газом, прежде всего нужно составить проект отопительной системы на бумаге. Схема отопления частного дома с газовым котлом: особенности системы и требования к размещению.

Технические характеристики алюминиевых радиаторов отопления смотрите в этой статье.

Видео на тему

описание схемы, преимущества и недостатки, способы разводки

Что подразумевается под «ленинградкой»?

Такое эксцентричное название отопительная система приобрела благодаря одноимённому городу, где её впервые использовали для обогрева многоквартирных построек. Её разрабатывали во время острой недостачи жилплощади в бывшем Союзе с целью максимально сэкономить на изделиях трубопрокатной промышленности. Однако с того времени схема отопления была сильно изменена и усовершенствована, хотя и сохранила все основные преимущества, которые и по сей день привлекают очень много домовладельцев стремящихся не сильно тратиться на организации обогрева собственного дома:

• минимальный объем расходных материалов;
• простота проведения монтажных работ, которые вполне под силу выполнить самостоятельно;
• доступность покупки всех комплектующих;
• простота и дешевизна в процессе эксплуатации.

В основе схемы обустройства современного отопления «ленинградка» лежит простейший принцип подключения всех приборов отопления последовательным способом одним трубопроводом, по которому будет циркулировать теплоноситель. При этом пройдя полный круг и выйдя из самого дальнего радиатора, остывшая вода снова возвращается в центральный агрегат — котёл для повторного нагрева. Благодаря этому происходит перемещение теплоносителя, в качестве которого используют горячую воду в замкнутом отопительном контуре. При этом в процессе движения воды она отдаёт своё тепло батареям, которые прогревают воздух в помещении.

Принципиальные особенности функционирования «ленинградки»

Поскольку в предусмотренной схеме возможна прокладка трубопровода ниже уровня напольной поверхности, то необходимо побеспокоиться о качественной теплоизоляции. Если этим вопросом пренебречь, то значительно упадёт эффективность ленинградской отопительной системы и плюс ко всему конструктивные элементы пола будут сильно перегреваться, так как температура теплоносителя в трубе достаточно высокая.

Плюсы и минусы схемы отопления «ленинградка»

Основными преимуществами, обеспечивающимися отопительной системой «ленинградка» при организации водяного обогрева помещения являются: высокая экономичность, простой монтаж и обслуживание. Но к сожалению, такие системы однотрубного отопления не лишены и недостатков:

• наиболее отдалённые от котла отопительные батареи в последовательной цепи трубопровода должны иметь максимальное количество секций, так как вода, доходящая до них по трубе, будет охлаждённой;
• система отопления «ленинградка» не предусматривает подключения тёплого пола или полотенцесушителя;
• теплоноситель по контуру циркулирует под достаточно высоким давлением.

Но такого рода недостатки присуще традиционной однотрубной схеме отопления, в которой не используются элементы регулировки подачи теплоносителя в радиаторы. Поэтому установка байпаса с игольчатым клапаном на каждую батарею позволяет вручную задавать температуру каждого отдельно взятого радиатора. Это позволило добиться гибкости и экономичности в регулировке водяной отопительной системы.

Усовершенствованная и модифицированная система отопления «ленинградка» считается прекрасным выбором для отопления помещений разного рода. Поэтому её применение поможет создать простой и в то же время эффективный и недорогой обогрев как загородного коттеджа, так и городской квартиры или частного дома.

Способы разводки отопления «ленинградка»

При монтаже отопительной системы «ленинградка» используется два способа прокладки основной тепловой магистрали — вертикально или горизонтально.

1. В горизонтальной схеме разводки предусматривается объединение всех радиаторов одного этажа в единую линию, с её подсоединением к центральному отопительному стояку. Трубы в такой системе монтируют или внутри напольной поверхности или непосредственно на ней. При этом первый вариант выгоднее с эстетической стороны.
2. В случае с вертикальной разводкой обязательно наличие общего стояка в местах размещения батарей. При этом подводящую магистраль, соединяющую отдельно взятые стояки, обычно подводят сверху. В такой схеме появилась возможность улучшить нагрев каждого отдельно взятого радиатора и использовать трубопровод с меньшим диаметром.

Вертикальную систему не используют в многоквартирных постройках, так как её конструктивные особенности не позволяют вести индивидуальный учёт потребления тепловых ресурсов. В случае с частным домостроительством она более предпочтительна по той простой причине, что обладает большей эффективностью теплоотдачи а, следовательно, и экономичностью.

Отопление «ленинградка» – схема открытой разводки

Из-за нагрева воды в отопительной системе по законам физики она расширяется в объёме. Поэтому для удаления её излишков в контуре устанавливается расширительный бачок. При этом в открытой отопительной системе, такой конструктивный элемент связан с воздухом в помещении посредством специального патрубка. После того как теплоноситель остынет, он из расширительного бака снова попадает в систему.

Очень часто для повышения эффективности работы отопления однотрубную систему оснащают циркуляционным насосом, который устанавливается перед котлом на трубе обратки. Благодаря такому дополнению, скорость обогрева частного дома как одноэтажного, так и с двумя этажами значительно увеличивается, так как теплоноситель начинает циркулировать по принудительному принципу.

Чтобы облегчить заполнение отопительной системы водой, в месте прохождения трубы обратки через запорный механизм и очистительный фильтр подключается трубопровод холодного водоснабжения. Также в нижней точке системы монтируется сливной патрубок с краном на конце. Такое приспособление позволяет в случае необходимости слить весь теплоноситель из системы.

В частном домостроении обычно используют стандартные радиаторы с нижней схемой подключения. При этом каждая батарея для удаления воздушных пробок оснащается краном Маевского. Помимо этого в частных домах для «ленинградки» зачастую используют последовательный диагональный метод подключения батарей.

Но, несмотря на популярность таких схем разводки отопления, они обладают общим существенным недостатком — в них не предусмотрена регулировка уровня теплоотдачи каждой отдельно взятой батареи. Для решения этой проблемы существует кардинально другой способ подключения радиаторов.

Для улучшения работы отопительной системы посредством регулировки тепла каждого радиатора используется параллельное подключение всех батарей к стояку. При этом каждое отопительное устройство на входном и выходном патрубке оснащается запорной арматурой. Также в параллельный к батарее участок стояка, который в такой ситуации выступает в роли байпаса, монтируется игольчатый кран для регулировки интенсивности водяного потока через отопительную батарею. Это удалось достигнуть благодаря законам физики, ведь при полном открытии запорного механизма теплоноситель не потечёт вверх по батарее, преодолевая силу тяжести. Это приводит к тому, что при увеличении степени открытия вентиля, снижается температура в батарее.

Закрытая схема отопления «ленинградка»

Желание многих людей создать в своём частном доме однотрубную отопительную систему «ленинградка» в первую очередь обусловлено доступностью покупки всех составляющих частей, простотой монтажа и дальнейшим обслуживанием и ремонтом. Главное, правильно всё рассчитать и выполнить монтаж в соответствии с требованиями, предъявляемыми к современным отопительным системам.

описание, отзывы и схема, фото

Обогрев частного дома – важный вопрос, требующий правильного проектирования и выбора оборудования. Оно должно не только справляться с возложенными на него функциями, но и быть экономически выгодным. Система отопления Ленинградка – наиболее распространенная установка, эффективно обогревающая строение и не зависящая от центральной магистрали.

Оглавление:

1. Плюсы и минусы
2. Установка
3. Отзывы

Что собой представляет?

Оборудование с естественной циркуляцией состоит из батарей и трубопровода. Работа принудительной системы осуществляется при помощи насоса. В качестве теплоносителя для городских квартир используется вода, для частной недвижимости можно применять антифриз. Описание однотрубной системы индивидуального отопления включает перечисление обязательных и дополнительных составляющих:

• Котел, может быть газовым или на твердом топливе.
• Расширительный бак применяется для поддержания необходимого уровня давления.
• Вентили и краны используются для регулировки температуры, циркуляции теплоносителя.

Схема Ленинградки довольно простая: от нагревательного котла прокладывается подающая магистраль, к ней подключают необходимое количество отопительных приборов, затем направляют трубопровод назад к котлу. Такая несложная схема позволяет устройству функционировать беспрерывно, по кругу.

Ленинградка в качестве системы отопления дома лучше всего подходит для индивидуальных строений. Рекомендуемая высота здания составляет не более 2 этажей.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

• Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
• Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

• Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

• Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
• Доступность – детали для сборки есть в любом строительном магазине.
• Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

• Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Если горизонтальная однотрубная система отопления закладывается в конструкцию пола, тогда нужно тщательно продумать ее изоляцию, чтобы избежать теплопотерь.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

• Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
• Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
• В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
• Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

Отзывы пользователей

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Система отопления Ленинградка в одно- и двухэтажных домах: принцип работы, схема подключения

Однотрубная система отопления Ленинградка представляет собой магистраль с последовательно расположенными радиаторами, такая разводка позволяет значительно экономить на расходе материалов. Лимит на обслуживаемую площадь отсутствует, но есть ограничение высоты здания — 30 м (максимум два этажа). Как следствие — она чаще всего используется в частном доме в качестве системы индивидуального отопления, теплоносителем служит вода или антифриз. Желательно проектировать Ленинградку на стадии строительства или капитального ремонта, предварительно выбирается горизонтальный или вертикальный тип разводки магистрали. Монтаж вполне выполним своими силами, материал рассчитывается и покупается заранее.

Оглавление:

1. Устройство и функционирование
2. Какие существуют виды Ленинградки?
3. Что учесть при монтаже и эксплуатации?
4. Особенности организации в одноэтажном здании
5. Устройство в двухэтажном доме

Принцип работы и основные элементы

Индивидуальная система отопления частного дома Ленинградка состоит из:

• котла;
• расширительного бака;
• отопительной магистрали: труб и радиаторов.

Дополнительные элементы необходимы для поддержания рабочих параметров воды, предотвращения аварийных ситуаций и быстрого ремонта, это: байпасы, балансирующие и термостатические вентили, шаровые краны. Наличие насоса необязательно, но желательно, с ним система функционирует более эффективно. Вид нагревательного элемента не имеет значения, Ленинградка успешно подключается к котлу на газе, электричестве, твердом или жидком топливе и даже к водогрейным бакам на кирпичной печи. Подающая линия направляется под небольшим углом с сохранением последовательного подключения, теплоноситель циркулирует по замкнутому контуру, после прохождения всех участков он возвращается обратно для нагрева. Таким образом, система работает за счет разности в плотности горячей и остывшей воды, этот постоянный процесс и обеспечивает непрерывность движения последней.

Разновидности систем

Исходя из выбранного теплоносителя, различают открытую или закрытую схему отопления, в обоих случаях расширительный бак устанавливается непосредственно после котла. Также существует разделение на системы с естественной или принудительной циркуляцией воды или антифриза, Ленинградку без насоса еще называют гравитационной или самотечной, она используется реже остальных. Это связано с тем, что для успешной работы однотрубной магистрали обычного давления теплоносителя недостаточно. В свою очередь включение в схему устройств принудительной циркуляции увеличивает износ элементов, возрастает риск просачивания воды. Поэтому двухтрубное отопление с естественной циркуляцией немного выигрывает у Ленинградки в длительности эксплуатации.

В зависимости от схемы размещения радиаторов различают горизонтальное и вертикальное отопление, все элементы подсоединяются последовательно путем врезки. При обычном проходном варианте монтажа трубы подводятся к нижним патрубкам батареи, а при верхнем полнопроходном они подключаются по диагонали. При выборе горизонтальной разводки Ленинградки отопительную магистраль можно врезать непосредственно в пол, главное — предусмотреть соответствующую теплоизоляцию. Вертикальная считается более эффективной при подключении циркуляционного насоса.

Особенности монтажа и эксплуатации

При установке, запуске и обслуживании однотрубного отопления учитываются следующие условия:

1. Обычный диаметр труб для Ленинградки — 1–1,5 дюйма, для самотечных вертикальных систем еще больше. Самым подходящим материалом для прокладки магистрали в частном доме считается сталь (из-за значительной температуры воды на выходе котла).

2. Подсоединение расширительного бака — обязательное условие, желательно поднять его на максимально допустимую высоту. Этот нюанс ограничивает использование Ленинградки в частном доме без чердака.

3. Наклон труб нужен для обеспечения естественной циркуляции воды или антифриза, притом сами батареи и нагреватель монтируются как можно ровнее.

4. Подключить в схему отопления полотенцесушитель или трубы для теплого пола удастся лишь при выборе вертикальной разводки.

5. На удаленных от котла участках рекомендуется устанавливать радиаторы с большим числом секций, что связано с неизбежным понижением температуры по мере продвижения теплоносителя. Эта же особенность Ленинградки не позволяет точечно регулировать процесс теплоотдачи в отдельных помещениях, что является основным недостатком.

Схема подключения Ленинградки в одноэтажном частном доме

В данном случае применяется горизонтальный тип магистрали отопления. Трубы укладывают в пол (вид у таких коммуникаций довольно эстетичный) либо поверх него. При первом варианте схема прорабатывается с максимальной тщательностью, внести изменения после запуска системы отопления практически невозможно без повреждения внешнего покрытия. Ленинградка позволяет прокладывать разводку даже под проемами, она идет вдоль наружных стен по нижнему периметру здания. Теплоизоляция при этом является важнейшим условием.

В частном доме с одним этажом допускается использование полипропилена (самый экономный вариант), но с учетом высокого давления и температуры рабочей среды лучше остановить свой выбор на стали: это дорого, но надежно. Оптимальной считается модернизированная однотрубная система с возможностью отключения батареи от общей схемы, в которой теплоноситель проходит по байпасной обводной трубе. На радиаторы устанавливаются краны Маевского для удаления излишков воздуха, это является обязательным условием, как и уклон подающей трубы. Перед запуском отопления или при проверке Ленинградки перед началом зимнего периода пузырьки удаляются из каждой батареи, иначе увеличивается угроза выхода из строя всей магистрали.

Однотрубная система в двухэтажном здании

В частном доме с двумя этажами эффективность любого индивидуального обогрева снижается как из-за возрастания протяженности прямых участков, так и количества изгибов. В принципе, монтаж Ленинградки в данном случае не всегда целесообразен, многие рекомендуют остановиться на двухтрубной системе. Но от него не отказываются полностью, считается, что при последовательном расположении нагревательных элементов воздух прогревается равномернее, наблюдается экономия на материале и энергоносителе.

Отопительный котел в этой схеме располагается в нижней точке, расширительный бак — выше второго этажа. При монтаже замыкающего участка на последнем верхнем радиаторе устанавливается обводная перемычка. Единственно подходящей системой с горизонтальной разводкой считается Ленинградка с принудительной циркуляцией, при этом она будет сильно зависеть от поставок электроэнергии. Если проводится монтаж вертикальной однотрубной магистрали, то процесс подъема воды осуществляется за счет давления горячего теплоносителя, при большом ее объеме такой вариант неприемлем.

Вне зависимости от вида разводки розлив теплоносителя начинается сверху, максимальная теплоотдача происходит там же. При использовании стальных или чугунных труб наблюдается более равномерное распределение тепла в частном доме, чем при выборе полипропиленовых. В любом случае на первый этаж опускается уже сильно остывший теплоноситель, а если здание будет иметь еще и большую площадь, то Ленинградка не сможет его эффективно обогревать. В целях экономии рекомендуется применять данный тип индивидуального отопления как часть более сложной схемы, то есть в виде отдельного участка.

Описание особенностей системы, правил установки

Для организации теплоснабжения дома с небольшой площадью можно рассмотреть различные варианты. Один из них – установка отопления по схеме Ленинградки. Его особенность – простота монтажа и минимальный набор необходимых материалов. Но для этого нужно знать специфику отопления частного дома на Ленинградке своими руками: схемы и расчет необходимых параметров.

Особенности системы отопления Ленинградская

Эта система получила свое название от города, в котором она впервые была применена. Его развитие было связано с необходимостью создания простого и дешевого теплоснабжения. Именно благодаря этим качествам домашнее отопление Ленинграда не утратило своей актуальности и по сей день.

По сути, это пример классической однотрубной системы теплоснабжения. Теплоноситель от котла движется по одной линии, к которой последовательно подключаются радиаторы.Отсутствие обратной трубы позволяет устанавливать систему отопления Ленинградка в помещениях с небольшой площадью. Это делает систему более чем привлекательной для загородных домов и коттеджей. Но перед выбором такой схемы теплоснабжения необходимо проанализировать ее «плюсы» и «минусы».

Схема отопления в Ленинградке имеет один существенный недостаток – снижение температуры горячей воды по мере ее продвижения. Это связано с тем, что теплопередача происходит при последовательном прохождении через радиаторы.Те. Отопление по Ленинградке в частном доме своими руками в любом случае будет иметь неравномерное распределение тепла. Чем дальше радиаторы от котла отопления, тем ниже их температура.

Кроме такого фактора следует отметить следующие особенности, которыми паровое отопление Ленинградки имеет:

• Сложно расширяющаяся зона теплоснабжения . Для этого необходимо увеличить продолжительность замкнутого отопительного контура. Фактически, придется полностью уйти с работы надолго.В противном случае однотрубная система отопления Ленинградка не может быть модернизирована;
• Регулировка градуса радиаторов отопления . В двухтрубных системах эта проблема решалась установкой терморегулятора. Правильное подключение радиаторов отопления в Ленинградке должно предусматривать установку байпаса. Только с их помощью можно уменьшить или увеличить приток теплоносителя в аккумулятор без снижения параметров всей системы;
• Низкая ремонтопригодность .При выходе из системы трубы или радиатора замена или ремонт могут быть осуществлены только после полного отключения подачи тепла. Классическая схема водяного отопления по Ленинградке не предусматривает частичного ограничения потока горячей воды на определенных участках.

Но все эти недостатки нивелируют главное преимущество, благодаря которому система отопления Ленинградка для двухэтажного дома остается популярной – низкая стоимость. В совокупности с простотой монтажа это, пожалуй, единственный вариант бюджетного теплоснабжения дома.Но для его реализации потребуется внимательно изучить возможные варианты обустройства. Схема однотрубной системы отопления Ленинградка не одна – всегда можно выбрать наиболее оптимальную.

Многие отзывы об отоплении Ленинградки указывают на возможную модернизацию системы на двухтрубную. Для этого достаточно провести обратную магистраль и подключить к ней радиаторы.

Виды трубной разводки в отоплении Ленинградка

Грамотное составление схемы отопления дома Ленинградка начинается с выбора трубопроводов.Это напрямую зависит от исходных параметров системы, ее типа и способа циркуляции теплоносителя.

В первую очередь определяется общая площадь теплоснабжения и этажи здания. Схема трассы в однотрубной системе отопления Ленинградка должна решить единственную задачу – обеспечить подачу теплоносителя к радиаторам. Они, в свою очередь, согревают комнату.

Для решения этой проблемы необходимо, чтобы уровень охлаждения горячей воды был минимальным.Именно поэтому необходимо учитывать не только общую площадь дома, но и его этажи.

Выбор установки системы отопления Ленинградка может быть произведен из следующих вариантов:

• Вертикальная разводка труб . Такая схема применима для двухэтажных домов. Фактически в здании будет несколько стояков, которые будут подключены к общей трубе, расположенной в самой высокой точке системы. Установка такого отопления по Ленинградке в частном доме своими руками, так как необходимо провести трубы через межэтажное перекрытие;
• Горизонтальная разводка труб .Для установки по данной схеме водяного отопления Ленинграду потребуется значительно меньше усилий. Но отсутствие вертикального стояка для разгона сказывается на скорости теплоносителя. Поэтому часто встречается система отопления Ленинградка с насосом.

Еще одно преимущество Ленинградки – возможность скрытого монтажа проезжей части в перекрытии. В вертикальной схеме это практически невозможно, так как необходимо делать челноки на несущей стене дома, что является грубым нарушением норм.

Диаметр труб не зависит от выбранной схемы их разводки. Определяющим показателем является тип отопления – с принудительной или естественной циркуляцией.

Открытое отопление Ленинград

Изначально схема однотрубной системы отопления Ленинградка разрабатывалась для открытого типа теплоснабжения с естественной циркуляцией. Такой подход позволяет сделать полностью энергонезависимую систему теплоснабжения без обязательного подключения к электросети.Исключение может составить только применяемый котел.

Для данной схемы парового отопления Ленинград отличается большой инерционностью. Движение теплоносителя в трубах напрямую зависит от степени его температурного расширения. В основном этот процесс проходит в ускоренном вертикальном сливе, который подключается сразу после котла. Это обстоятельство определяет использование вертикальной разводки трубопроводов системы гравитационного отопления Ленинградка для двухэтажного дома.

Важным моментом является правильный подбор труб и материала их изготовления.Расчет системы отопления Ленинградка рекомендуется производить по типовой схеме. Сначала определяются тепловые потери здания, затем выбирается котел соответствующей мощности. Чтобы минимизировать гидравлические потери, которые существенно повлияют на скорость теплоносителя, следует рассчитать систему отопления Ленинградки своими руками по специальным программам.

Но помимо этого обращают внимание на такие аспекты организации однотрубного отопления открытого типа с естественной циркуляцией:

• Высота оверклокерской райзера .Он должен быть не менее 2,2 м. Эта проблема несущественна при установке системы отопления Ленинград для двухэтажного дома;
• Диаметр труб . Для отопления с естественной циркуляцией лучше всего применять трубы большого диаметра – от 32 до 40 мм. Также рекомендуется установка полимерных магистралей из-за их гладкой внутренней поверхности;
• Максимальная длина трубопроводов . Он может быть не более 30 м. В противном случае даже при идеальном подключении радиаторов отопления в Ленинградке скорость движения горячей воды значительно снизится и возникнет тепловая система;
• Требования к установке котла .Для правильной работы теплоснабжения котел должен находиться ниже уровня радиаторов отопления. Это необходимо для создания правильного индикатора давления охлаждаемого теплоносителя с большей удельной плотностью горячего. В результате улучшится естественная циркуляция воды.
№

Если по ряду причин реализовать аналогичную схему водоснабжения по Ленинградке будет проблематично – можно добавить в систему циркуляционный насос. Это даст возможность не делать требуемый уклон труб, обеспечит нормальную скорость горячей воды и стабилизирует тепловое распределение.

Расширительный бак в системе отопления Ленинградка с помпой должен быть в наивысшей точке. Помимо функции компенсации теплового расширения воды с ее помощью можно контролировать уровень теплоносителя, а также наполнение системы.

Закрытое отопление Ленинградка

Для установки отопления дома, Ленинградки в одноэтажном доме или квартире лучше всего применять закрытые схемы отопления. Они отличаются от гравитационной принудительной установкой циркуляционного насоса.Но помимо этого фактора есть и другие отличительные особенности.

Основным преимуществом закрытой разводки теплоснабжения Ленинградки является отсутствие разгонного стояка. Это дает возможность прокладывать горизонтальные магистрали без их наклона. Такой прием позволяет улучшить циркуляцию воды в системе, повысить ее надежность и эффективность. Помимо этих факторов в обзорах отопления, Ленинград отмечает меньший расход трубопроводов. Это существенно влияет на стоимость всего проекта.

Принцип работы закрытой схемы водоснабжения по Ленинградке отличается от открытой. В нем температура теплоносителя практически не влияет на его температурное расширение. Правильный уровень циркуляции обеспечивает помпа. Специалисты рекомендуют обратить внимание на следующие особенности системы теплоснабжения Ленинграда и помпы:

• Увеличьте скорость нагрева воздуха в помещении . Это связано с тем, что теплая вода начинает циркуляцию по трубам еще до достижения максимальной температуры.Это снижает инерционность системы;
• Повышенная надежность . Отсутствие прямого контакта воды с воздухом снижает процент содержания кислорода в теплоносителе. Это благоприятно сказывается на надежности и времени заморозки металлических компонентов системы;
• Возможность установки труб малого диаметра . Для устройства теплоснабжения по Ленинградке в частном доме используются трубы диаметром от 16 до 30 мм. Это практически не влияет на показатели теплоносителя и гидравлических потерь;
• Возможность скрытого редактирования конвейеров .Для этого не нужно делать монтажные пазы в стенах – достаточно подложить магистраль под пол. Но при этом необходимо обеспечить подключение радиаторов к отоплению до Ленинградки. Кроме того, делаются ревизионные люки для контроля работы системы в местах разветвления трубопроводов.

Для настройки однотрубной системы теплоснабжения типа Ленинград Таможенный необходим расширительный бак, группа безопасности и приборы контроля давления и температуры.

В схеме однотрубной системы теплоснабжения г. Ленинград предусмотрена установка байпаса на радиаторы отопления. Они необходимы для регулирования теплоотдачи аккумуляторов, а также дадут возможность отремонтировать или заменить этот элемент без остановки всей системы.

Схема монтажа системы отопления Ленинграда напрямую зависит от выбранного типа и комплектующих. Наиболее сложной считается установка гравитационного теплоснабжения открытого типа.Для него необходимо выполнить ряд обязательных условий.

В первую очередь составляется точный план расположения всех устройств. Также отмечаются параметры компонентов – размеры, способы установки и т. Д.

Все характеристики системы отопления Ленинградка рассчитаны, температурный режим работы, скорость движения теплоносителя.

Эти данные являются определяющими при составлении схемы теплоснабжения. Только после этого подготовительного этапа можно приступать к установке.

При установке следует обращать особое внимание на такие нюансы:

• Обязательный уклон трубопроводов . Выполняется от разгонного стояка к радиаторам и от последней батареи к котлу. Уровень лайнера должен составлять 1 см на каждый метр;
• Установка расширительного бачка . Он находится в верхней точке системы, после оверклокерской райзера. Его мощность для бойлера на 24 кВт должна составлять 15 литров;
• Монтаж трубопроводов в двухэтажном доме .Чтобы соблюсти прохождение автомобильной дороги через межэтажные перекрытия, необходимо дополнительно установить рукава. Они защитят стены и потолок от прямого контакта с горячей трубой;
• Монтаж байпаса в обвязке радиаторов . Их преимущества подробно описаны выше. Этот простой элемент повысит надежность и комфорт эксплуатации системы отопления Ленинграда.

При подготовке отопительного контура рекомендуется прокладка трубопроводов во избежание резкого перепада высоты.Это может привести к увеличению гидравлического сопротивления, а также стать причиной возникновения пробок.

Для наглядного ознакомления с системой отопления Ленинграда рекомендуется ознакомиться с содержанием следующего видео.

систем, отопление в которых построено по одноконтурному принципу

Одним из важнейших вопросов при строительстве частного загородного дома является устройство и прокладка системы отопления.От того, насколько правильно решен этот вопрос, зависит эффективность и скорость теплообмена воздуха и надежность всей системы. Если правильно подойти к этому аспекту, мы сможем сделать не просто трубопровод, способный эффективно обогревать помещения, но и удовлетворить все дизайнерские моменты в интерьере помещения. И здесь особое внимание стоит уделить тому типу отопления, которое вы будете использовать. В этой статье мы постараемся раскрыть все особенности, которыми обладает система «Ленинградка».

Системы, отопление которых построено по принципу однотрубной схемы

На данный момент существует два основных пути прокладки трубопроводов.Это может быть однотрубная или двухтрубная система. Что касается нашей «Ленинградки», то она относится к первому типу устройств. Этот способ прокладки отопления на сегодняшний день является одним из самых популярных и распространенных в России. А все потому, что «Ленинградка» (системы, отопление в которых построено по одноконтурному принципу) позволяет собственнику самостоятельно выбирать время обогрева и таким же образом обслуживать его, не привлекая специалистов. Таким образом, этот тип трубопровода обеспечивает абсолютную автономию здания от системы центрального отопления.

Какие есть нюансы?

Главный нюанс при использовании «Ленинградки» в том, что она не способна нормально отапливать многоэтажные дома. Поэтому его используют в основном в одноэтажных домах. Хотя, по мнению специалистов, при правильном подходе можно обеспечить эффективное отопление помещения в два этажа. Но в этом случае лучше всего использовать двухтрубные системы. Их установка более проста, а обогрев более эффективен.

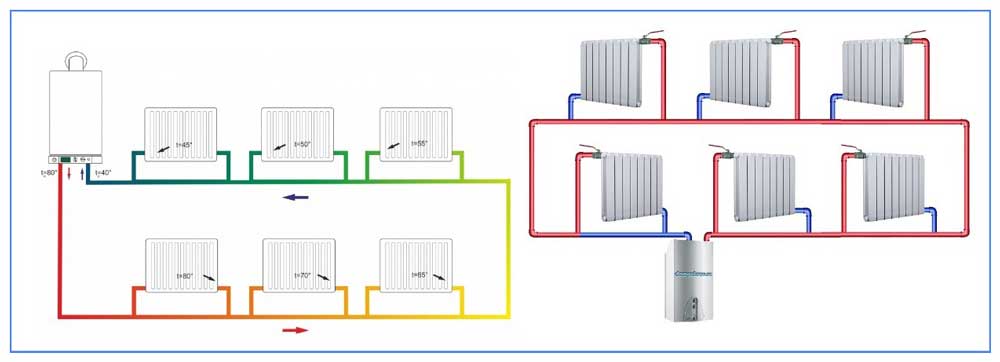

На этом фото представлена ​​схема системы отопления «Ленинградка»:

Как видим, в ней используется только одна труба, которая постепенно подводится к каждому из радиаторов (батарей) и в итоге доходит до котла, откуда начинает течь. распространяются снова.Способ нагрева здесь замкнутый, так как вода течет в системе по кругу по единому контуру с определенной скоростью подачи и количеством жидкости.

Какие преимущества у Ленинградки?

Системы отопления в которых однотрубные, в частности и «Ленинградка», имеют массу преимуществ по сравнению с другими аналогами. Во-первых, благодаря наличию всего одной трубы можно прокладывать трубопровод в самых труднодоступных местах (например, это может быть место под дверным проемом).Благодаря этому можно скрыть лишние трубы от взгляда человека, тем самым не нанеся вреда внутреннему оформлению помещения. Во-вторых, «Ленинградка» очень проста в установке, и при ее установке не нужно вызывать специалистов. В-третьих, «Ленинградка» (системы с одноконтурным отоплением, в которых она применяется практически во всех домах советской постройки) из-за отсутствия второго ряда труб менее затратна в финансовом отношении в установке по сравнению с двухконтурный.

Из недостатков можно отметить только невысокую теплопроводность. Из-за этого однотрубная система отопления «Ленинградка» не используется в многоэтажных домах.

Что лучше двухтрубного или однотрубного отопительного контура. Что лучше

Попробуем определиться. Нам поможет систематизация предложений по источнику энергии. Условно выделим три классических типа: дровяное, газовое, электрическое.Также рассмотрим новые технические решения: тепловые насосы. Ниже мы расскажем о каждом из вариантов, поговорим о преимуществах и рассмотрим проблемные места.

Что предлагает рынок

Твердое топливо

Главное преимущество – автономность. Печи веками доказали свою надежность. К тому же приятная цена понравится, вы всегда можете себе это позволить. Из минусов – продолжительный нагрев, низкий КПД, необходимость постоянно подбрасывать топливо. К сожалению, есть участки, где подключение газопровода к электросети невыгодно из-за больших затрат на врезку, в некоторых местах невозможно из-за удаленности.Владельцы небольших построек на 3-4 комнаты останутся довольны. К тому же современные дизайнеры дополняют свои решения уютным камином.

Твердотопливные котлы – прекрасная альтернатива печке. Принцип работы всем понятен – при горении горючих материалов выделяется тепло и нагревается теплоноситель. Горячая вода распределяется по трубам и отапливает помещения. Приятно отметить широкий спектр достоинств, во многом перекликающихся с печью.

• Рентабельность. Недорого, особенно если рядом лес.
• Экологическая чистота. Содержимое топки полностью выгорает, остается только пепел.
• Погрузка дров, древесных опилок, брикетов, угля, торфа.
• Автономность.
• Невысокая стоимость оборудования.
• Автоматизация обеспечивает простоту управления.
• Котельная будет установлена ​​без дополнительных согласований.

Но есть и минусы.

• Низкая теплоотдача, обогреть большую площадь жилья проблематично.
• Нагрев происходит по инерции, как в печи.
• Хранение топлива в отдельном помещении.
• Очистка от копоти, копоти.
• Регулярный уход.
• Необходимы дополнительные устройства, например, теплоаккумулятор, приточно-вытяжное устройство.
• Монтаж дымохода.

Подводя итог, этот вариант имеет множество преимуществ, главное – независимость от внешних источников энергии, экономия средств.Существенный недостаток – требует регулярного наблюдения, что доставляет дискомфорт.

Газ

Отличное решение, если рядом расположена трасса. Принцип работы такой же, как у твердого топлива. Энергоноситель зажигается с помощью пьезоэлементов или электронного зажигания.

Основные преимущества.

• Простое управление.
• Безопасность благодаря современным защитным устройствам.
• Относительно высокий КПД и низкая стоимость топлива.
• Высокая эффективность: обогревает большие площади.
• Комфорт: режим подачи тепла регулируется хозяином, а каждый радиатор дополнен терморегулятором. Такой подход позволяет создать собственный тепловой режим.

Из минусов:

• Требуется разрешение от.
• Агрегат находится в специальном помещении.
• Установка выполняется только специалистами.
• Можно изменить давление в линиях, что приведет к отключению оборудования.
• Только наличие автоматической системы подразумевает безопасность агрегата.
• Нам нужен дымоход.

Также используются газовые конвекторы. Холодный воздух поступает через щель в нижней части устройства, нагревается через теплообменник, а затем подается горячим в комнату.

Отметим преимущества:

• тепло поступает быстрее за счет исключения промежуточного звена – воды;
Уменьшены затраты на
• ;
• процесс установки упрощен, так как он отсутствует.

Напомним о недостатках:

• устройство вмонтировано в каждую комнату и подан энергоноситель;
• требуется специальное разрешение от газовой службы;
• установлено специалистами;
• нужно.

Таким образом, затраты разумные. Получение всевозможных разрешений потребует времени.

Электроэнергия

Электрическое отопление имеет много преимуществ, оно рассматривается как альтернатива при отсутствии газопровода.Текущие зеленые тарифы могут даже снизить затраты.

Давайте рассмотрим три наиболее распространенных способа.

1. Конвективный. Это обеспечивается благодаря электрическим котлам, масляным радиаторам, конвекторам.
2. Ray. Монтаж инфракрасных нагревательных панелей, электрокерамических панелей, батарей, пленок, угольных обогревателей.
3. Воздушные или тепловые вентиляторы.

Преимущества:

• Установка проще.
• Пакет разрешительных документов намного меньше.
• Несложное управление.
• Дымохода нет.
• Возможны льготные тарифы.

Профессиональный расчет – основа грамотного выбора оборудования. Такой вариант будет выгоден, если специалисты учтут все нюансы вашего дома.

Солнечные системы

Солнечный коллектор – это панель со встроенными теплообменными элементами: пластинами или вакуумными трубками. Солнце светит бесплатно, поэтому этот способ экономичен, а вот цена оборудования, напротив, высока.В Европе окупается за 5 лет, а в средней полосе России этот период удвоится. Зимой, когда требуется больше тепла и продолжительность дня короче, солнечные батареи не обеспечивают необходимое количество энергии.

Тепловые насосы

Агрегат, передающий рассеянную тепловую энергию через контур отопления. Здесь одновременно сосуществуют теплогенератор, кондиционер и водонагреватель. Для коттеджей используются три модели: геотермальная, водяная, воздушная.

Достоинства:

• КПД существенно выше остальных предложений. Вырабатывает 3-5 кВт тепловой энергии, но получает только 1 кВт электроэнергии.
• Экологическая чистота. Работает без.
• Безопасность. Запрещается открытый огонь, опасные отходы.
• Универсальность. Обеспечивает отопление зимой, охлаждение воздуха летом, подогрев воды круглый год.
• Очень надежный. Работает в замкнутом, герметичном контуре.
• Комфорт благодаря автоматическому режиму.
• Документальное сопровождение требует меньше усилий, чем другие.

Недостатки:

• Цена считается завышенной.
• Буровые работы, монтажная площадка, документация.
• Шум компрессора. Потребуется дополнительная звукоизоляция котельной.
• Наличие трехфазной электрической сети.

Это передовое оборудование, с которым мы еще не знакомы. К косвенным минусам разумно добавить осторожное отношение потребителя ко всем новинкам.Без него сложно представить современную квартиру. Сколько людей знают, что это воздушный тепловой насос?

Выбор большой. У каждого варианта есть свои преимущества, мы также перечислили недостатки. При установке необходимо учитывать специфику собственного дома, приобретенного участка и района. Можно дополнить стандартное предложение, что очень удобно, особенно если есть дети.

Как отапливать дом

Есть несколько схем, проверенных жизненным опытом.Они различаются по типу циркуляции воды, по способу прокладки магистрали: однотрубная, двухтрубная, радиальная и «ленинградская». Комплектующие:

• Отопительный котел.
• Трубопровод.
• Арматура.
• Расширительный бак.
• Циркуляционный насос.

Охлаждающая жидкость движется по трубам естественным или принудительным образом. Через батареи он отдает тепло в комнату, а затем возвращается. Для разгона установлена ​​помпа.

Естественная циркуляция

При нагревании или охлаждении плотность воды изменяется.Горячее поднимается по стояку, по трассе стекает к радиаторам. При прокладке горизонтальных труб к радиаторам важно делать небольшой уклон в 3-5 градусов.

Предлагаемый вариант позволит сэкономить на расходах на отопление небольшого одноэтажного двухэтажного дома. Ограничение – длина цепи не должна превышать 30 м.

Принудительная циркуляция

Насос ускоряет движение охлаждающей жидкости. Такое решение дает возможность отапливать большие помещения. При горизонтальной прокладке трубопровода нет необходимости выдерживать уклон.В этом случае возникает зависимость от источника электроэнергии. Многие частные домовладельцы покупают генератор.

Разводка однотрубная

При такой разводке вода последовательно подается на все радиаторы отопления.

• Простая установка.
• Низкие трудозатраты.
• Низкая стоимость.

• Тепловые потери.
• Отопление каждой комнаты не регулируется.
• Насос необходим для поддержания давления.

Можно установить термостатические клапаны, радиаторные регуляторы, балансировочные клапаны, воздуховоды, чтобы избавиться от неприятных недостатков.Стоимость увеличится, но вы установите комнатную температуру.

«Ленинградская» отличается возможностью регулирования уровня нагрева каждой батареи. Установка байпасной трубы и запорной арматуры позволяет оборудованию работать, когда оно отключено.

Вертикальные двухтрубные схемы

Это решение позволяет подключать прямые и обратные линии к каждому радиатору. Стоимость установки трубопровода вырастет, но контроль уровня тепла в комнатах останется за хозяином.Разводка от котла может быть верхней или нижней.

Горизонтальная двухтрубная система

Схема, наиболее часто применяемая для отопления коттеджей. У нее есть три варианта:

• Тупик. Простота расчета и монтажа, невысокая стоимость. Недостатком является возникновение застойной зоны в местах с малой скоростью воды.
• Параллельное движение охлаждающей жидкости. Нагрев легче регулировать за счет одинаковой длины циркуляционных контуров. Оптимальная работа котла с помпой.Покупка труб обойдется дороже.
• Коллекционер. Охлаждающая жидкость всегда будет теплой. Раздельное подключение радиаторов способствует равномерному прогреву помещения. Высокая стоимость, не мешающая покорить сердца любителей загородной жизни.

Схемы отопления для частного дома: что лучше

Однотрубные и гравитационные системы хороши своей простотой, не требуют значительных затрат. Если дом построен рядом с мегаполисом, где электричество подается без перебоев, а газопровод находится рядом, можно создать комфортные условия для проживания.При установке радиаторного отопления лучше выбрать двухтрубную тупиковую или балочную схему. Оба работают одинаково хорошо. Теплые полы добавят дополнительного уюта. Главное правильно рассчитать теплопотери.

Отопление в частном доме: что наиболее экономично

Что лучше выбрать в частном доме. Здесь следует учитывать два основных фактора. Во-первых, стоимость оборудования, монтажа. Во-вторых, ежемесячная плата за топливо. Критический анализ вашей конструкции позволит вам сэкономить.Выявите любые ошибки. Любое предложение будет невыгодным, если жара уйдет на улицу. Каждый регион страны диктует стандарты на строительные материалы, их толщину, теплоизоляцию. Теплопотери для стеклопакетов составляют 25%, крыши, чердака – 15%, а плохая вентиляция съедает до 50% тепла. Мосты холода образуются через металлические части, которые проникают в стену. Их дополняют торцы плит, откосы дверей, окон, стен подвала.

Очевидно, цена вопроса зависит от возможного желания совместить какие-то варианты.Ориентировочно по России общая стоимость строится с учетом следующих составляющих:

1. Выпечка.
2. Газовое отопление, если рядом трасса.
3. Котел твердотопливный.
4. Котельное оборудование на жидком топливе.
5. Электрокотел.

Солнечные системы и тепловые насосы широко используются в Западной Европе, но еще не стали самыми эффективными для жителей нашей страны. Затраты на оборудование и установку окупятся через несколько лет.Несомненно, высокая стоимость топлива за рубежом оправдывает значительные капитальные вложения, у нас топливо дешевое.

Все дома разные, специалисты могут предложить оптимальное решение. В этой статье мы рассмотрели возможные варианты, оценили достоинства и выделили недостатки. Вам просто нужно взвесить все за и против и соотнести со своими пожеланиями, чтобы сделать лучший выбор.

• Подготовила: Людмила Ремизова

1.
2.
3.
4.
5.
6.

Вопрос проведения системы отопления волнует многих домовладельцев. Какое отопление лучше в частном доме, какое топливо будет дешевле, из какого материала должны быть сделаны трубы, чем отличаются разные модели радиаторов? В этой статье мы рассмотрим основные элементы системы отопления, которые есть сегодня на рынке. Стоит только отметить, что окончательный выбор всегда остается за владельцем дома, а для частного дома существуют индивидуальные варианты отопления.

Какое отопление лучше: критерии оценки

К современным системам отопления предъявляются следующие требования:

1. Правильное соотношение цены и качества … В данном случае качество означает высокую эффективность, т.е.е. система должна обеспечивать здание необходимым количеством тепла, а затраты на него должны быть минимальными.
2. Наличие максимальной автоматики … Современная система отопления должна требовать минимального вмешательства во время работы. Как показывает практика, большинство домовладельцев предпочитают один раз настроить систему и больше не подходят к ней. Качественные позволяют это сделать.
3. Надежность … Система должна быть максимально надежной, чтобы не приходилось обновлять ее элементы каждые полгода.Кроме того, начальная стоимость конструкции должна быть как можно ниже: немногие согласятся использовать систему, стоимость которой можно сравнить со стоимостью самого здания.
4. Простота установки … Установка всей системы должна быть простой и экономичной. В некоторых случаях для установки требуются специальные инструменты, которые могут оказаться бесполезными в долгосрочной перспективе.

Исходные данные

Системы центрального отопления полностью зависят от удаленной котельной, поэтому контролировать температурный режим и уровень давления не удастся, а автономное отопление полностью зависит от пользователя (читайте также: «»). Большинство котлов оснащено приборами, позволяющими устанавливать температуру теплоносителя в довольно узких пределах.

1. Магистральный газ.
2. Дрова.
3. Уголь.
4. Газ сжиженный.
5. Отработанное масло.
6. Электричество.

Но мы не должны забывать, что ископаемые ресурсы ограничены, и их стоимость больше не будет снижаться, поэтому в ближайшие годы должен произойти переход на возобновляемые источники энергии.

Выбор системы отопления для частного дома

Отопительные приборы

Можно даже привести пример: чтобы обогреть комнату, радиаторам нужно нагреть ее верхнюю часть до 25 градусов, то есть большое количество тепла уйдет зря. Теплые полы лишены такого недостатка, обогревая пространство под потолком в последнюю очередь. Правильная регулировка теплого пола и особенности использования такой конструкции позволяют существенно сэкономить, не жертвуя комфортом.

Выбор сшитого полиэтилена в качестве материала в первую очередь обусловлен его высокой гибкостью, а риск повреждения этих труб при изгибе минимален. Стоимость представленного материала находится на достаточно низком уровне, на порядок опережая своего ближайшего конкурента – нержавеющую сталь.

Единственное условие для теплого пола: в стяжке не должно быть стыков. Кроме того, для создания фурнитуры требуется расширитель, стоимость которого достаточно высока, но избежать этой проблемы можно, взяв его в аренду на время монтажа системы.

Заливки и подводки

У полипропиленовых труб помимо достоинств есть и недостатки, главный из которых – высокий коэффициент теплового расширения. Для устранения этой проблемы используются компенсаторы, которые имеют П-образные или круглые изгибы. Армирование позволяет снизить расширение до уровня, сопоставимого со стальными изделиями.

Выбор труб подходящего диаметра также является актуальным вопросом, и здесь нужно отталкиваться, прежде всего, от типа используемой системы отопления. Например, для систем отопления, в которых используется естественная циркуляция жидкости, чаще всего используются трубы ДУ32 наружным диаметром 40 мм.В конструкциях, оснащенных насосом, могут применяться трубы ДУ20 наружным диаметром 25 мм.

Подключение к отопительным приборам можно производить из одних и тех же труб, за исключением случаев, когда используется коллекторная разводка: в этом случае каждый радиатор имеет свою пару труб, обычно это изделия из сшитого полиэтилена диаметром 16 мм. Практика показывает, что совмещение радиальной разводки и теплого пола в комнате – довольно трудоемкая задача, и титула «простейшее отопление частного дома» такая конструкция не получит, но бывают случаи, когда коллекторное подключение отопительных приборов и водяные теплые полы по-прежнему используются.

Источник тепла – выбор котла

Например, при отсутствии газопровода придется исключить газовые котлы. Конечно, можно протянуть газ к себе на участок, но стоимость этой операции будет слишком высокой, и такие затраты могут быть оправданы только в очень редких случаях, когда система окупится в долгосрочной перспективе.

Во-вторых, эти устройства требуют низкой температуры в обратном контуре трубопровода, что в данном случае будет преимуществом.Использование накопительного водонагревателя позволит гораздо точнее контролировать температуру горячей воды, при этом будет расходоваться намного меньше сырья для отопления. Часто при расчете системы газового отопления учитывается только тепло, получаемое от сгорания газа, а если учитывать еще и конденсацию, то КПД конструкции просто запредельный.

Стоимость кондиционеров невысока и вполне сопоставима со стоимостью бюджетной системы отопления.При наличии водоема возле здания или в том случае, когда грунтовые воды находятся на высоком уровне, можно использовать схему «вода-вода», но стоимость такого обогрева будет в несколько раз выше традиционного решения.

Самое дорогое решение – это грунтовый насос, который сам по себе дорог и требует трудоемкой установки. Тем не менее такая конструкция практически не зависит от внешних условий, а срок службы насоса может достигать 30-50 лет. Учитывая динамику роста цен на энергоносители, такой вид отопления частного дома может быть оправданным решением.

Заключение

Чтобы выбрать наиболее эффективное отопление для частного дома, нужно оценить множество факторов. Главное – помнить, что система должна обеспечивать тепло помещения и создавать уютную атмосферу. Предлагаемые рекомендации помогут вам при выборе системы отопления.

Владельцы частных домов часто сталкиваются с выбором, какой тип отопления выбрать. В быту традиционно используются всего два типа систем отопления: однотрубные и двухтрубные.У каждого типа есть как достоинства, так и недостатки. Разница между обеими системами заключается в разном способе подачи теплоносителя к отопительным приборам. Какое отопительное сооружение для собственного дома лучше, однотрубное или двухтрубное – выбирать непосредственно хозяину дома с учетом собственных бытовых потребностей, предполагаемой отапливаемой площади и наличия финансов.

В первом варианте тепло распространяется по дому по одной трубе, последовательно обогревая каждую комнату в доме.Во втором случае комплекс оборудован двумя трубами. Поочередно идет прямая подача теплоносителя в. Другая труба служит для слива охлажденной жидкости обратно в котел для последующего нагрева. Правильная оценка собственных финансовых возможностей, точный расчет оптимальных параметров теплоносителя в каждом отдельном случае поможет не только определиться с типом системы отопления, но и грамотно.

Понять и разобраться, что лучше для вас, однотрубная или двухтрубная система отопления, можно только после тщательного изучения технических нюансов.

Система отопления однотрубная. Общие виды

Однотрубная система отопления может работать как с помпой, так и с естественной циркуляцией теплоносителя. Рассматривая второй тип, следует немного углубиться в существующие законы физики. В его основе лежит принцип расширения жидкости при нагревании. В процессе работы отопительный котел нагревает теплоноситель, который за счет разницы температур и создаваемого давления поднимается по стояку до самой высокой точки системы.Восходящее движение теплоносителя осуществляется по одной трубе, доходящей до расширительного бачка. Накапливаясь там, горячая вода уже заполняет все батареи, соединенные последовательно по нисходящей трубе.

Соответственно, точки соединения первыми по потоку теплоносителя получат максимум тепла, а частично охлажденная жидкость уже попадет в радиаторы, расположенные дальше.

Для больших многоэтажных домов такая схема крайне неэффективна, хотя с точки зрения затрат на монтаж и обслуживание однотрубная система выглядит привлекательно.Для частных одноэтажных домов, жилых домов с двумя этажами допустим подобный принцип распределения тепла. Отопление жилых помещений по однотрубной схеме в одноэтажном доме достаточно эффективно. При небольшой отапливаемой площади Температура в радиаторах практически одинаковая. Использование насоса в более длинных системах также положительно сказывается на равномерности распределения тепла.

Качество отопления и стоимость монтажа в этом случае может зависеть от типа подключения.Диагональное подключение радиаторов дает большую теплоотдачу, но применяется реже из-за большего количества труб, необходимых для подключения всех отопительных приборов в жилых помещениях.

Схема с нижним подключением радиаторов выглядит более экономично за счет меньшего расхода материалов. С эстетической точки зрения такой вид подключения выглядит предпочтительнее.

Преимущества однотрубной системы отопления и ее недостатки

Для владельцев небольших жилых домов однотрубная система отопления выглядит заманчиво, особенно если обратить внимание на следующие ее достоинства:

• имеет стабильную гидродинамику;
• удобство и простота конструкции и монтажа;
• небольшие затраты на оборудование и материалы.

Косвенные преимущества однотрубной системы включают безопасность подачи теплоносителя, который расходится по трубопроводу за счет естественной циркуляции.

К наиболее частым проблемам, с которыми приходится сталкиваться владельцам однотрубной системы отопления, относятся следующие аспекты:

• технические трудности в устранении просчетов в работе, допущенных при проектировании;
• тесная взаимосвязь всех элементов;
• высокое гидродинамическое сопротивление системы;
• технологические ограничения, связанные с невозможностью саморегулирования расхода теплоносителя.
№

Несмотря на перечисленные недостатки данного вида отопления, грамотно сделанный проект системы отопления позволит избежать многих трудностей даже на этапе монтажа. С учетом перечисленных преимуществ и экономической составляющей однотрубные схемы получили достаточно широкое распространение. Как однотрубная, так и двухтрубная система отопления имеет реальные преимущества. Что можно выиграть, а что потерять, выбрав один из типов для своего дома?

Технология подключения и размещения однотрубной системы отопления

Однотрубные системы делятся на вертикальные и горизонтальные.В большинстве случаев для многоэтажных домов применяется вертикальная разводка. В этом случае все радиаторы подключаются последовательно сверху вниз. При горизонтальной прокладке батареи подключаются горизонтально друг за другом. Главный недостаток обоих вариантов – частые воздушные пробки из-за скопления воздуха в радиаторах. Предложенная схема дает возможность составить представление о некоторых вариантах разводки.

Способы подключения в этом случае выбираются на усмотрение собственника.Радиаторы отопления можно подключать через боковой, диагональный или нижний подвод. На рисунке показаны аналогичные варианты подключения.

Для владельца дома экономическая целесообразность установленного в доме оборудования и получаемый эффект всегда являются важным аспектом. Не стоит недооценивать вариант однотрубного отопления. Сегодня на практике принимаются достаточно эффективные меры по совершенствованию схем отопления этого типа.

Например: есть техническое решение, позволяющее самостоятельно регулировать нагрев отдельных радиаторов, подключенных к одной линии.Для этого в системе создаются байпасы – отрезок трубы, создающий обходное движение теплоносителя с прямой трубы на обратку, минуя контур определенной батареи.

На байпасах установлены заслонки и задвижки для перекрытия потока теплоносителя. На радиаторы можно установить термостаты, позволяющие регулировать температуру нагрева в каждом радиаторе или во всей системе. Грамотный специалист сможет рассчитать и провести установку байпасов для достижения максимальной эффективности.На схеме показан принцип работы байпаса.

Ознакомившись с первым типом системы отопления, однотрубной, пора разобраться в особенностях и принципе работы двухтрубной схемы отопления. Тщательный анализ технологических и технических параметров этого вида отопления позволяет потребителям самостоятельно сделать выбор – какой обогрев в том или ином случае эффективнее, однотрубный или двухтрубный.

Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. По одной трубе теплоноситель подводится к радиаторам отопления. Вторая ветвь устроена так, что уже остывший теплоноситель, пройдя через радиатор, снова возвращается в котел. И так постоянно, по кругу, пока работает отопление. На первый взгляд, само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, часто отпугивающие владельцев частных домов от двухтрубной системы отопления.

Это на первый взгляд. Как и однотрубные системы, двухтрубные системы делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бачка.

Закрытые с диафрагмой расширительные бачки наиболее практичны, удобны и безопасны в использовании. Это подтверждают очевидные преимущества:

• еще на стадии проектирования можно оборудовать отопительные приборы терморегуляторами;
• параллельное, независимое подключение радиаторов;
• техническая возможность добавления отопительных приборов после завершения монтажа;
• удобство использования скрытой прокладки;
• возможность отключения отдельных радиаторов отопления или ответвлений;
• простота настройки системы.

На основании вышеизложенного можно сделать один однозначный вывод. Двухтрубная система отопления намного гибче и технологичнее однотрубной.

Для сравнения представлена ​​следующая диаграмма:

Двухтрубная система очень удобна для эксплуатации в доме, в котором планируется увеличить жилую площадь; Возможны варианты пристройки как вверх, так и по периметру здания. Уже на этапе работы вы легко устраните технические ошибки, допущенные при проектировании.Такая схема более устойчива и надежна, чем однотрубная.

При всех очевидных преимуществах, прежде чем сделать выбор в пользу этого вида отопления, уместно вспомнить о недостатках двухтрубной системы.

Важно знать! Система отличается более высокой сложностью и стоимостью монтажа и довольно громоздкими вариантами подключения.

Если под рукой грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются преимуществами двухтрубной схемы отопления.

Как и в случае однотрубной системы, двухтрубный вариант предполагает использование вертикальных или горизонтальных трубопроводов. Вертикальная система – радиаторы подключаются к вертикальному стояку. Этот вид удобен для двухэтажных частных домов и коттеджей. Пробки вам не страшны. В случае горизонтального варианта радиаторы в каждой комнате или комнате подключаются к горизонтальному трубопроводу. Двухтрубные горизонтальные схемы отопления в основном предназначены для отопления одноэтажных домов и крупных жилых домов с необходимостью поэтажной регулировки.Возникающие воздушные пробки легко устраняются установкой кранов Маевского на радиаторы отопления.

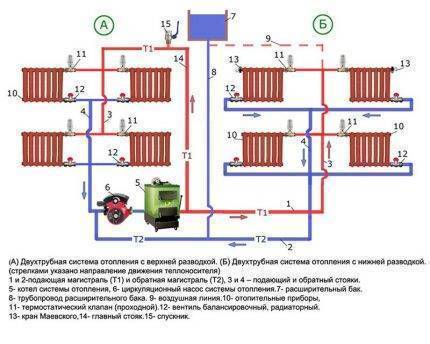

На рисунке изображена вертикальная двухтрубная система отопления. Ниже вы можете увидеть, как выглядит горизонтальная двухтрубная система.

Традиционно подключение радиаторов может осуществляться по нижней и верхней разводке. В зависимости от технических условий и проекта – выбор варианта разводки зависит от хозяина дома. Верхняя маршрутизация удобнее.Все магистрали можно скрыть в чердачном помещении. Система создает циркуляцию, необходимую для хорошего распределения охлаждающей жидкости. Основным недостатком двухтрубной схемы отопления с верхним вариантом разводки является необходимость установки мембранного бака вне отапливаемого помещения. Верхняя разводка не допускает забора технической воды для бытовых нужд, а также соединения расширительного бачка с бачком для горячей воды, используемой в быту. Такое расположение не подходит для жилых домов с плоской крышей.

Резюме

Выбранный вид отопления для частного дома должен обеспечивать необходимый комфорт всем жителям жилого дома. На отоплении экономить не стоит. Установив в своем доме систему отопления, не отвечающую параметрам жилого дома и хозяйственным потребностям, вы рискуете в дальнейшем потратить немалые деньги на переоборудование.

Двухтрубная или однотрубная система отопления – выбор всегда должен быть обоснован как с технической, так и с экономической точки зрения.

Какое отопление выбрать для частного дома или дачи? Выбирая тот или иной способ отопления частного дома, мы руководствуемся рядом факторов, среди которых можно выделить наиболее значимые:

1. Финансовая составляющая, в которую входят затраты на установку, обслуживание, эксплуатацию и топливо.
2. Возможность накопления нагревательного материала.
3. Возможность использования альтернативных вариантов отопления (при отключении электроэнергии, перебоях в подаче газа и т. Д.).

Оптимальное сочетание вышеперечисленных факторов позволяет определить наиболее эффективное отопление, которое можно использовать в каждом конкретном случае для обогрева частного дома.

Какое отопление выбрать для загородного дома? Чтобы каждый читатель смог найти ответ на этот вопрос, мы вкратце дадим описание наиболее распространенных и эффективных схем устройства системы отопления.

Водяное отопление

Этот вид отопления относится к разряду самых простых и надежных.Принцип работы водяного отопления основан на нагреве воды от бойлера и ее последующем распределении по комнатным радиаторам с помощью системы трубопроводов.

Использование циркуляционного насоса обеспечивает постоянную циркуляцию воды в этой замкнутой системе. Теплоносителем в системе водяного отопления, как правило, является вода или антифриз, а котел может работать на угле, дровах, природном газе, керосине и других видах топлива.

Водяное отопление включает в себя следующие основные элементы: котел, трубопроводы, батареи, расширительный бак, циркуляционный насос, манометры, запорная арматура, автоматические дефлекторы, предохранительные клапаны.

Трубопроводы устройства водяного отопления могут быть выполнены из различных материалов:

1. Сталь.
2. Медь.
3. Полимерные материалы.

Стальные трубопроводы, в отличие от нержавеющих или оцинкованных, характеризуются низким значением коррозионной стойкости. Медные трубопроводы отличаются высокой надежностью и выдерживают высокие температуры и давление.

Трубопроводы из полимерных материалов достаточно прочные, исключают образование отложений на внутренних поверхностях, обладают высокой устойчивостью к коррозии.

Их недостаток – наличие большого коэффициента теплового расширения, что способствует образованию протечек.

Таким образом, наиболее эффективное водяное отопление коттеджа или частного дома можно организовать с помощью медных трубопроводов. Такого мнения придерживается подавляющее большинство экспертов.

Единственный недостаток трубопроводов из меди – относительно высокая стоимость, которая компенсируется абсолютной надежностью и способностью прослужить несколько поколений.

Контур водяного отопления. Нажмите, чтобы увеличить.

Внутренний трубопровод может быть однотрубным, двухтрубным или коллекторным.

Однотрубная разводка не позволяет полностью контролировать работоспособность всей системы из-за невозможности перекрыть доступ теплоносителя к одному из радиаторов.

Вариант с использованием двухтрубной системы является наиболее эффективным (для индивидуальных домов) отоплением, позволяющим свободно регулировать температуру внутри каждой комнаты.

Данный вид разводки предполагает подвод холодного и горячего трубопроводов к каждому радиатору. Разводка трубопроводов может выполняться звездообразно или в виде «петли».

Коллекторная разводка предполагает подключение к каждому отопительному прибору от общего коллектора подающего и обратного трубопроводов.

характеризуются высокой степенью универсальности за счет простоты монтажа и регулировки, возможности замены поврежденных участков труб (без разрушения конструкции пола).

Какое отопление лучше (одноконтурное, двухконтурное или коллекторное) для загородного дома? Ответ очевиден – двухтрубный и коллекторный.

Воздушное отопление

Воздушное отопление частного дома может быть устроено по гравитационному принципу (движение воздуха осуществляется за счет разницы температур за счет естественной циркуляции) или за счет принудительной циркуляции (движение воздуха возможно за счет работы вентилятора, оснащенного электропривод).

Данная схема отопления позволяет отапливать помещения без основных элементов, используемых в системе водяного отопления (котлы, радиаторы, трубопроводы и т. Д.)).

Воздушное отопление обогревает помещение за счет подачи воздуха, нагретого до необходимой температуры.

Контур воздушного отопления. Нажмите, чтобы увеличить.

Основным элементом полностью автоматической системы (лучший обогрев – максимально автоматизированный) является теплогенератор, который может быть мобильным или стационарным.

Топливо, сгорающее в камере сгорания (газ, керосин или дизельное топливо), нагревает холодный воздух, движущийся вверх под действием вентилятора. Затем нагретый воздух направляется в теплообменник, где может быть произведена частичная подмешивание уличного воздуха.

С помощью воздуховодов нагретый воздух направляется непосредственно в помещения, обеспечивая их равномерный прогрев.

Циркуляция, необходимая для функционирования системы, обеспечивается за счет возврата воздуха в теплогенератор через решетки пола. Какое воздушное отопление загородного дома наиболее эффективно?

На эффективность воздушного отопления наиболее непосредственно влияют воздуховоды, которые могут иметь различные конструктивные особенности:

1. Круглый или прямоугольный.
2. Жесткий или гибкий.
3. Металлический (черная и оцинкованная сталь, медь, алюминий) или неметаллический (пластик, текстиль).

Изоляция трубопроводов, проходящих через неотапливаемые помещения или прилегающих к наружным стенам, – один из способов более эффективного отопления любого коттеджа или дома.

Электрическое отопление

Различные варианты электрического отопления успешно применяются для отопления частных домов разной площади:

1. Электрические конвекторы.
2. Инфракрасные потолочные длинноволновые обогреватели.
3. Пленочные и кабельные системы для потолочного и напольного отопления.

Лучшее электрическое отопление для загородного дома – это система, основанная на использовании электрических конвекторов, получившая наибольшую популярность и распространение в малоэтажном строительстве, особенно в сельской местности.

Устройство электроконвектора. Нажмите, чтобы увеличить.

Принцип действия этих устройств основан на таком явлении, как конвекция воздуха.Благодаря конвекции тепло передается из воздуха (до 80%).

В конвекторах холодный воздух нагревается за счет работы специальных нагревательных элементов из токопроводящих компонентов. Нагретый воздух увеличивается в размерах и поднимается вверх через жалюзи выпускной решетки.

Дополнительный нагрев воздуха осуществляется за счет излучения тепла, осуществляемого непосредственно с поверхности электроконвектора.

Принцип использования конвекторов для отопления.Нажмите, чтобы увеличить.

Электрические конвекторы – лучшее отопление (или одно из лучших) для частного дома, проигрывая газу только по эксплуатационным расходам, но выигрывая по безопасности и надежности.

Блоки управления для этих устройств оснащены специальной защитой от перегрева, а сами устройства имеют низкую чувствительность к перепадам напряжения в электрической сети.

Как выбрать вид отопления

Как выбрать тот или иной вид отопления? Какое отопление экономичнее и выгоднее?

Многолетний опыт строительства частных домов и монтажа различных систем теплоснабжения говорит о том, что выбор зависит от характеристик конкретного дома (наличие топлива, удаленность от населенных пунктов, финансовые возможности и т. Д.).

Любые схемы имеют свои положительные качества и свои недостатки. Какое отопление лучше: водяное, воздушное, электрическое или печное, например? Для каждого отдельного случая есть единый ответ на поставленный вопрос.

Однозначно ответить на вопрос, какая система отопления лучше однотрубной или двухтрубной, достаточно сложно, ведь каждая система подходит для разных ситуаций. В этой статье мы разберем достоинства и недостатки каждой из систем и ответим на вопрос, в каких ситуациях следует применять ту или иную схему.

Какие системы будут сравниваться?

Сразу отметим, что для сравнения мы берем одинаково хорошо функционирующие системы, то есть однотрубную и двухтрубную схемы, в которых все отопительные приборы нагреваются примерно до одинаковой температуры и способны поддерживать требуемую температуру за один раз. частный дом. Те. мы не будем рассматривать однотрубную систему, в которой, например, первый радиатор нагревается до 60 ° C, а последний до 40 ° C, потому что такие показатели говорят о том, что система работает некорректно.

Поэтому рассматривать такую ​​«нерабочую» систему нет смысла, даже если такая однотрубная будет иметь некоторые преимущества перед аналогичной двухтрубной, в первую очередь это касается себестоимости. На начальном этапе такая одиночная трубка будет дешевле, но в будущем эта дешевизна приведет к неудовлетворительному нагреву последних радиаторов. Именно поэтому мы рассматриваем только правильно работающие системы, которые порадуют владельцев дома одинаково подогреваемыми радиаторами во всех комнатах.

Сравниваемые параметры

Следующие параметры определят, какая система отопления лучше однотрубной или двухтрубной и в каких ситуациях следует использовать ту или иную систему.

Цена

Однотрубная система отопления дороже. Высокая стоимость складывается из двух основных факторов:

• Необходимость увеличения количества секций в каждом радиаторе, следующем по направлению циркуляции теплоносителя. Однотрубная схема состоит из одного подающего трубопровода, по которому теплоноситель проходит через весь отопительный контур, последовательно поступая в каждый отопительный прибор.Из каждого радиатора теплоноситель выходит на несколько градусов холоднее, чем при входе в радиатор (часть тепла, около 10 ° C, отдается в помещение). Следовательно, если в первый радиатор поступает охлаждающая жидкость с температурой 60 ° C, то из радиатора выходит охлаждающая жидкость с температурой 50 ° C, затем в подающей магистрали 2 потока смешиваются, в результате чего охлаждающая жидкость попадает второй обогреватель с температурой около 55 ° C … Таким образом, будет потеря около 5 ° C после каждого радиатора.Именно для компенсации этих потерь необходимо увеличивать количество секций для каждого последующего нагревательного устройства.

В двухтрубной схеме нет необходимости увеличивать количество секций радиатора, так как каждый прибор получает теплоноситель практически одинаковой температуры. В двухтрубном есть и подающая, и обратная линия, к которой одновременно подключается каждый нагреватель. Пройдя через радиатор, теплоноситель сразу попадает в обратку и направляется в котел для дальнейшего нагрева.Таким образом, каждый радиатор получает практически одинаковую температуру (тепловые потери есть, но они очень незначительны).

Примечание! Лучшее применение однотрубной системы – это небольшие системы отопления с не более чем 5 радиаторами. При таком количестве отопительных приборов теплоноситель, проходя последовательно через все 5 радиаторов, не теряет тепло в таких критических количествах, как в однотрубных системах с большим количеством отопительных приборов.

• Необходимость использования подающего трубопровода увеличенного диаметра. Если подающий трубопровод будет слишком «тонким», это приведет к тому, что многие радиаторы просто не будут получать нагретый теплоноситель. Труба большого диаметра позволяет подавать нагретый теплоноситель к как можно большему количеству отопительных приборов. Чем толще подающая труба, тем меньше секций нужно добавлять в каждый радиатор.

Таким образом, увеличение количества секций радиатора и увеличение диаметра подающей линии делает однотрубную систему более дорогой по сравнению с аналогичной двухтрубной системой.

Рентабельность

Двухтрубная схема более экономична в эксплуатации. Как было отмечено выше, для достижения равномерного нагрева всех радиаторов в однотрубной схеме требуется «толстая» подача, а также увеличение количества секций в радиаторах. Все это увеличивает объем охлаждающей жидкости, и чем больше охлаждающей жидкости в системе, тем больше топлива требуется для ее нагрева. Поэтому на вопрос, какая система отопления лучше однотрубной или двухтрубной с точки зрения эффективности, ответ будет в пользу двухтрубной системы.

Процесс установки

Однотрубная система более сложна в расчетах, так как необходимо правильно рассчитать, сколько секций следует увеличивать для каждого последующего нагревателя. Кроме того, особое внимание нужно уделить расчету подвода и подключения радиатора.

Заключение

Двухтрубную схему наиболее целесообразно использовать в протяженных системах отопления с большим количеством отопительных приборов. Это экономичная, эффективная и простая в установке система.

Однотрубная схема, наоборот, больше всего подходит для небольших систем, в которых имеется небольшое количество отопительных приборов (не более 5 радиаторов).

Видео

«Ленинградка» – система отопления

В сегодняшней статье решил затронуть эту тему – как «Ленинградская» система отопления. При Советском Союзе строительство было одной из самых перспективных отраслей, оно велось повсеместно и практически постоянно.Однако финансирования не хватало, и разрабатывались экономичные технологии. Одним из перспективных направлений в те годы считалось снижение затрат на систему отопления. Так появилась «Ленинградка», которая до сих пор используется в частном малоэтажном строительстве.

Стоимость установки такой системы снижается за счет того, что соблюдается принцип, то есть отсутствуют элементы, отвечающие за отвод сточных вод.Среди преимуществ системы, благодаря этой особенности, можно отметить:

• Небольшие затраты на техническое обслуживание и материалы;
• Возможность съесть даже непрофессионального мастера;
• может размещаться любым наиболее удобным способом крепления;
• Эстетичный вид готовой системы отопления;
• Возможность включения в систему нескольких.

Чаще всего трубу монтируют по периметру здания (по наружным стенам).Все и система подключены к отопительному котлу. Вода, как, проходит полный круг по системе и через другой ввод снова подается в исходный котел.

«Ленинградка» – система отопления

Главный недостаток «Ленинградки» в том, что для ее установки в одноэтажных частных домах необходимо специальное устройство – ускоренный коллектор, который обеспечит циркуляцию воды по трубам отопления.Автономную систему отопления необходимо монтировать в помещениях, где потолки достигают 220 сантиметров. Это нужно для разгона воды, а также для возможного подключения расходной емкости системы отопления. Однако естественная циркуляция сейчас все чаще не используется, а устанавливается, ускоряя воду по трубам. С его помощью создается давление, которое можно регулировать радиаторами в зависимости от потребностей.

В качестве характеристики системы при любом способе установки можно отметить:

• Батареи, которые находятся в конце круга системы перед котлом, должны быть установлены многосекционно.Дело в том, что пока теплоноситель проходит полный круг, идет охлаждение.
• При капитальном ремонте системы довольно сложно демонтировать радиаторы с большим количеством граней.

Многие из вышеперечисленных функций считаются недостатком системы, однако они нравятся владельцам частных домов и тем, кто их только строит.

Подключите элементы этой отопительной системы последовательно. Начальная и конечная точка (в которой кружок замыкается) – это котел.Давление в циркуляционных трубопроводах достигается с помощью специального насоса, который монтируется в системе после котла, а в некоторых случаях используется ускоренный коллектор.

Таким образом, с помощью однотрубной системы можно обеспечить отопление как двухэтажного, так и одноэтажного дома. Чаще всего для удешевления радиаторов и повышения эффективности отходят от классической «Ленинградки» и патрубок отвода теплоносителя проводят отдельно под полом. В двухэтажном доме по этой трубе с обоих этажей будет выводиться теплоноситель.

Чаще всего навесная труба проводится под конструкцией пола. В этом случае, чтобы избежать перегрева материалов, из которых сделан пол, а также для повышения эффективности (чтобы не отдавать теплоноситель будет сильно охлаждаться), необходимо проводить работу программно. Такое отопление является небольшой частью двухтрубной системы, но отличается от этого вида отопления классическим видом.

В двухэтажном здании в системе не нужно использовать разгонный коллектор или насос, движение воды осуществляется за счет высоты системы.Для появления разницы температур и начала циркуляции воды сразу после котла монтируется высокая вертикальная труба. Такая теплотрасса будет бесшумной.

встраиваются в магистраль так же, как и в любую другую систему. Способов подключения батарей отопления может быть два:

• Нижние, в данном случае, к системе отопления, радиаторы подключаются с помощью расположенных снизу патрубков.

• Полнопроходной или диагональный.В этом случае вход в радиатор осуществляется через верхнее сопло, а выход – через нижнее.

В целях экономии ресурсов на теплотрассе устанавливаются различные краны, арматура и балансировочная арматура. Однако при установке необходимо следить за тем, чтобы дополнительные элементы не влияли на температуру элементов системы, расположенных после радиатора, оборудованного этими элементами конструкции.

Чтобы сделать систему из радиаторов отопления более совершенной с использованием кранов, она настроена так, чтобы изолировать батарею для ремонта или полной замены без остановки всей системы.

В зависимости от типа расширительного бачка в системе конструкцию можно разделить на закрытую или открытую. Отопление закрытого типа изолировано от «атмосферы» с. Если расширительный бачок имеет сопло, подключенное к окружающему воздуху, система называется открытой.

Лучше всего при проектировании однотрубной кольцевой системы проконсультироваться со специалистом по строительству. Если такой возможности нет, необходимо ознакомиться с большим количеством материалов по данному вопросу.Для этого вы можете использовать различные профильные Интернет-сайты, видео и книги, которые также можно скачать через Интернет.

Особенностью самотона «Ленинград» являются трубы большого диаметра, а общая длина трассы должна быть не более 30 метров. В противном случае нормальной циркуляции теплоносителя ожидать не стоит. Для облегчения циркуляции подающая труба монтируется с небольшим уклоном, но при этом радиаторы находятся на одинаковой высоте, чтобы не нарушать геометрию пространства и выглядеть эстетично.

При вертикальной прокладке системы отопления можно обойтись без циркуляционного насоса, который необходим при горизонтальной прокладке. Выбор дополнительного оборудования для магистрали отопления тоже должен быть ответственным. Для того, чтобы можно было регулировать температуру в отдельных частях системы, необходимо использовать игольчатые краны. Шаровые краны, если открыть их частично, быстро выйдут из строя, и вам потребуется останавливать систему для замены.

Ленинградка не один десятый год проходит испытания.Это действительно экономичная и проверенная временем система, которая эффективна. В настоящее время классическая самодельная «Ленинградка» была преобразована в более совершенную систему с помощью игольчатых кранов. Котлы также претерпели значительные изменения и теперь используют и модели для создания температурного режима трассы. Использование уже проверенной системы наряду с современными технологиями позволит смонтировать качественную систему отопления, не требующую трудозатрат и вложений.

Статья получилась сложной для восприятия, но всех тонкостей по конструкции и установке нет, только общие сведения.Кто все-таки доработал статью до конца и у кого возникли вопросы или просто непонятливые, пишите в комментариях.

Отопление частного дома Ленинградка. Особенности монтажа системы теплоснабжения Ленинграда

Ленинградская система отопления частного дома, или как ее еще называют «Ленинградка», одна из разновидностей систем отопления, в схеме которой используется одна труба.В отличие от всех остальных, предполагающих использование двух труб, Ленинградская система основана на работе одной подачи. За счет этого сэкономятся материалы, а значит, и общие затраты станут ниже. Также данная система отопления проста и понятна в установке.

Для монтажа не нужно большого количества знаний. На сегодняшний день система отопления Ленинграда по-прежнему пользуется большой популярностью. Такая система отопления появилась около тридцати лет назад, в период массового развития, когда приоритетом была экономичность, скорость монтажа и большое количество устанавливаемых конструкций.

Контроль температурного режима

Вертикальный тип монтажа

Схема закрытого Ленинграда без насоса

Типы прокладки систем отопления

Горизонтальный тип прокладки труб – это система, где трубы размещаются в полу или в непосредственной близости от него. При таком виде кладки наблюдаются значительные потери тепла, она уходит в подполье. Во избежание этого необходимо позаботиться о теплоизоляции труб.

Важным аспектом горизонтальной установки является соблюдение некоторого уклона. Помимо прочего, важным условием является размещение всех аккумуляторов на одном уровне, при этом на каждом радиаторе должен быть установлен кран Маевского, чтобы можно было покупать воздух из труб.

По сравнению с горизонтально-вертикальной системой считается более практичным. Его работа считается наиболее эффективной при подключении насоса.

За счет этого увеличивается скорость движения воды в трубах малого диаметра.Еще одна особенность – расположение труб под небольшим углом, благодаря чему скорость циркуляции воды заметно увеличивается.

Отопление частного дома очень просто. Правильно установить систему поможет соблюдение определенной последовательности действий:

• Для начала необходимо проложить трубы в последовательности от котла до всего помещения. Отрежьте трубы диаметром от 1,5 до 2 дюймов.
• Затем выполняется вставка элемента, отвечающего за подключение магистральной трубы вертикальной магистрали.
• В верхней части этого сегмента установлен удлиненный бак.
• Последние радиаторы. Забравшись на котел отопления, система образует кольцо.

Системный монтаж

Следует помнить, что труба должна быть врезана в магистраль, в верхней части должен располагаться расширительный бачок. Применяется для повышения давления в системе, хорошо влияет на скорость движения теплоносителя и уровень нагрева.

Осуществить ввод отопительных приборов в магистраль можно двумя способами:

1. путем соединения нижних патрубков аккумуляторной батареи с патрубком;
2. Подключите устройство по диагонали.

Таким образом, входной и выходной патрубки радиатора находятся на разной высоте. Также есть вариант прокладки труб под полом.

Установить Ленинградскую систему отопления частного дома довольно просто и удобно. Он хорошо подходит для любых построек, в том числе двухэтажного и многоэтажного дома.

Видео: «Ленинград» – система отопления

Ваши контакты в этой статье от 500 руб. / Мес. Возможны и другие варианты взаимовыгодного сотрудничества.Напишите нам по номеру [Электронная почта защищена]

Ленинградская теплосхема

Основное отопление помещений – как жилых, так и всех остальных – в нашей стране осуществляется с помощью водяного отопления, где источником тепла служит горячая вода, проходящая через трубы и радиаторы. В городских квартирах жителям и в голову не приходит разбираться с системой, проводкой и прочими премудростями. Но владельцы индивидуальных домов вынуждены знакомиться со всеми подробностями, касающимися устройства.Ведь от неправильной планировки, непрофессионального подключения отопительного котла и выбора самого агрегата будет зависеть тепло и комфорт в доме. Существует несколько типов схем отопления, и все они так или иначе обеспечивают поступление горячего теплоносителя в трубы и радиаторы. Но среди прочего особого внимания заслуживает система отопления «Ленинград», так как она максимально подходит для отопления небольших домов.

Виды электромонтажа

Системы водяного отопления можно разделить по способу циркуляции теплоносителя на естественные и принудительные.В первом случае горячая вода движется под действием силы тяжести из-за разницы в плотности – ее и холодной жидкости. А во втором случае теплоноситель движется под действием циркуляционного насоса. Понятно, что при естественном движении вода не сможет подняться по трубам для обогрева верхних этажей здания. Для этих целей в системе отопления устанавливаются циркуляционные насосы. От типа движения теплоносителя и, естественно, выбора планировки зависит этаж здания и его площадь.

При устройстве систем отопления в жилых, гражданских и промышленных зданиях используются распределительные системы, зависящие от места прохода труб:

• нижний горизонтальный;
• верх вертикальный;
Диагональ
• .

Каждая из этих схем подразумевает различное подключение радиаторов к трубам и делится по этому параметру на однотрубные и двухтрубные.

При горизонтальной нижней разводке труба, выходящая из котла отопления, идет горизонтально, а подключение радиаторов осуществляется прокладкой труб к нижнему отопительному устройству. Эта система удобна тем, что позволяет быстро перекрыть подачу теплоносителя в радиаторы при необходимости ремонта или при регулировке температуры в помещении.

Верхняя компоновка предполагает подключение к верхней части радиаторов, при этом охлаждающая жидкость поднимается, чтобы встать и после этого попадает в аккумулятор. Такая система подходит для многоэтажных домов. Причем труба, подающая горячий теплоноситель, обычно располагается в чердачном помещении здания или под потолком верхнего теплого пола, если чердак не утеплен.

Диагональное расположение означает, что в радиатор горячая вода идет сверху и, проходя по нему, оказывается внизу отопительного прибора.До недавнего времени расширительный бачок с естественной или принудительной циркуляцией теплоносителя располагался на чердаке. Но в последних моделях отопительных котлов это герметичное устройство имеет компактный привлекательный вид, поэтому его можно разместить прямо в доме.

Примечание! Все схемы – это разводка системы отопления с каждым отопительным прибором, байпасная труба, называемая байпасной, кран Маевского или автомат. С их помощью удаляется скопившийся в системе воздух, что мешает радовать.Кроме того, на каждый радиатор можно установить дополнительные устройства типа датчиков и терморегуляторов. Они позволяют поддерживать в помещении оптимальный тепловой режим, а при необходимости отключать отопление, экономя источник тепла и деньги.

Что характерно для Ленинградской системы

Если для всех остальных систем отопления характерно наличие двух труб – подающей и заправочной, то в ленинградской схеме используется только одна подающая труба. Это значительно экономит расход материалов на отопительный прибор и снижает общие затраты на строительство.

Эта система появилась в России в годы Советской власти, когда было массовое строительство жилья, и нужно было строить много, быстро и экономично. Впервые он был применен при строительстве жилых домов в Ленинграде (до этого и сейчас Санкт-Петербург). Так и прошло название этой отопительной системы.

Основное отличие Ленинградской от других схем – это однотрубная прокладка системы. Радиаторы отопления подключаются последовательно.Если отопительный прибор не оборудован циркуляционным насосом, схему отопления Ленинграда можно монтировать только в домах с одним этажом и небольшой площадью. Однако при наличии помпы эта система отлично справится с отоплением и многоэтажкой значительной площади.

Выбирать ту или иную схему отопления следует еще при проектировании здания. Ведь в эксплуатируемом доме поменять трубы и радиаторы будет очень сложно. При этом все недочеты и недочеты монтажа и неправильный выбор Сама схема разводки проявится только зимой – при максимальном использовании системы отопления.

Примечание! Учитывая, что теплоноситель проходит через все радиаторы, постепенно остывая, в конечном нагревательном устройстве температура будет значительно ниже, поэтому она должна быть больше других.

Использование чугунных радиаторов Количество секций увеличивается, а при панельных устройствах обогрева должна увеличиваться их площадь. Это можно отнести к недостаткам данной схемы разводки. К минусам можно отнести то, что в этой схеме сложно регулировать температуру в каждом отдельном отопительном приборе.Кроме того, для нормального функционирования всей системы отопления необходим мощный циркуляционный насос, способный создать необходимое давление в трубопроводе.

К преимуществам «Ленинградки» можно отнести ее экономичность – за счет использования меньшего количества труб – и простоту монтажа.

Конструктивные особенности Ленинградской системы

Система отопления двухэтажный дом с естественной циркуляцией

Принципиальная схема работы данной системы заключается в том, что теплоноситель, нагретый в отопительном котле до определенной температуры, движется по контуру, проходя через все отопительные приборы.Он дает им тепло, а они, в свою очередь, излучают его в окружающий воздух в помещении. Охлажденная вода возвращается в котел для последующего нагрева и снова движется по тому же замкнутому кругу.

Трубы для прокладки подбираются диаметром 32-40 мм, что зависит от используемого материала. В современном строительстве чаще всего используются металлопластиковые изделия, но традиционно это были металлические трубы.

Важно! Пластиковые изделия лучше гнуть и не требуют использования громоздкого сварочного оборудования.Они более привлекательны внешне, не нуждаются в цвете, быстро монтируются и демонтируются.

С разверткой отлично функционирует, если:

,
• , встроенные в компоновочную схему;
• термостаты, автоматически открывающие или перекрывающие доступ теплоносителя в отопительные приборы;
• Арматура запорная дополнительная регулирующая напор теплоносителя;
• специальные устройства, позволяющие автоматически удалять скопившийся воздух из системы, в отличие от крана Маевского, когда это нужно было делать в ручном режиме;
• расширительный бак устанавливается над отопительным агрегатом – на высоту не менее одного метра.

Заключение

Несмотря на некоторые недостатки схемы планировки Ленинграда, она продолжает оставаться актуальной в частном строительстве. Теперь в нем есть различные инновационные решения и технические дополнения, что позволяет существенно сэкономить на установке всей системы отопления и источников энергии для обогрева здания.

Так же появилась возможность регулирования температурного режима в каждой отдельной комнате дома. А подключение циркуляционного насоса достаточной мощности, правильно подобранных отопительных приборов и самого котла дает гарантию того, что система отопления Дома будет работать качественно и долго.

При обустройстве частного дома необходимо подумать о создании эффективной системы отопления, которая поможет поддерживать в доме комфортную температуру. Существуют разные типы Тепловые сети, среди которых особенно популярны однотрубные системы, часто именуемые Ленинградскими. При грамотном подходе они смогут обеспечить хорошую теплоотдачу и не потребуют серьезных затрат при установке и эксплуатации.

Схема Ленинградской системы отопления частного дома

Особенностью тепловых сетей данного типа является отсутствие разделения на подающую и обратную трубы.Первая половина магистрали, исходящая от теплогенератора, считается поданной, вторая – «обратной». Схема однотрубной системы относительно проста и состоит из следующих основных элементов:

1. Теплогенератор, обеспечивающий подогрев теплоносителя.
2. Отопительные батареи, обогрев помещений за счет рекуперации тепла.
3. Компенсационная способность, отвечающая за предотвращение эффектов расширения теплоносителя.
4. Трубы и запорная арматура, позволяющие регулировать поток нагретой воды.

Ленинградская тепловая сеть может использоваться при работе с любым отопительным оборудованием, независимо от используемого топлива. Под воздействием холодной воды нагретый хладагент поднимается вверх, цепь радиаторов проходит и возвращается к теплогенератору. Таким образом, циркуляция воды обеспечивается однотрубной системой, основным недостатком которой является постепенная потеря тепла, поэтому нагрев каждой последующей батареи будет не таким эффективным, как первый.

Решить проблему помогает правильное расположение отопительных приборов, поэтому первые батареи должны находиться в помещениях с наибольшими потерями тепла.Есть еще один способ повысить эффективность отопления – установка циркуляционного насоса, ускоряющего движение теплоносителя. Наличие столь существенного недостатка не делает однотрубную систему менее популярной, ведь к ее достоинствам можно отнести доступность, эстетичность и возможность выбора направления движения теплоносителя.

Система отопления частных домов Ленинграда: схема подключения и способы установки радиаторов

Отопление, при котором нагретый теплоноситель поднимается к стояку, а затем через распределительный вал попадает в аккумуляторные батареи, называется системой с вертикальной разводкой.В этом случае циркуляция воды осуществляется естественным образом, что влияет на эффективность обогрева. Эффективность повышается за счет установки труб большого диаметра и использования наклонного расположения магистрали. Спрятать трубы сплошного сечения сложно, но система остается полностью независимой от подачи электроэнергии.

При использовании в системе отопления горизонтальной разводки стояк подачи отсутствует, а сама магистраль располагается в пространстве пола или непосредственно под ним.Эта схема менее эффективна, чем предыдущая, и требует установки специального оборудования – насоса, повышающего КПД. При установке тепловой сети необходимо позаботиться о качественной изоляции, иначе теплопотери будут слишком большими.

Говоря о тонкостях установки радиаторов в однотрубной системе, необходимо выделить два типа подключения:

• в проточном исполнении теплоноситель проходит последовательно все батареи отопления, по ходу существенно охлаждается.Регулирование температуры в отопительных приборах в этом случае невозможно. Такое соединение целесообразно использовать, если есть небольшая площадь;
• как вариант с байпасом на магистрали, вместо основных элементов имеются закрывающие патрубки трубы чуть меньшего диаметра. С их помощью можно разделить поток теплоносителя, отправив одну часть на отопительный прибор, вторую – дальше в тепловую сеть.

Соединение с закрывающимися зонами позволяет полностью отключать отдельные радиаторы отопления, регулируя температурный режим в жилище.

Ленинград система отопления частного дома своими руками

Однотрубный термоэлемент представляет собой относительно простую схему, поэтому его можно выполнить без участия специалистов. Добиться максимального эффекта при самостоятельном подключении поможет соблюдение определенной последовательности работ. В первую очередь следует проложить теплогенератор по периметру корпуса диаметром 1,5-2 дюйма.

Затем элемент закладывается возле отопительного прибора, к которому в будущем будет подключена магистраль.В верхней части этого сегмента устанавливается компенсационная емкость. Последний этап работ – установка радиаторов отопления. В результате тепловая сеть должна вернуться к теплогенератору, образуя подобие замкнутого круга.

Вы можете придерживаться следующего порядка действий:

1. Монтаж отопительного оборудования.
2. Подготовка стен к установке батарей отопления, которые должны располагаться на расстоянии 3-5 см от основания.
3. Крепление радиаторов.
4. Определение мест крепления труб, дополнительного оборудования и кранов.
5. Резка труб и создание шоссе.

По окончании работ систему заливают водой и проводят пробное включение. При прокладке труб важно не допускать появления обратного уклона, иначе воздух попадет в тепловую сеть и выведет ее из строя.

Схема отопления одноэтажного дома с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией теплоносителя

В наш век стремительно меняющихся технологий эту схему (также называемую гравитационным или гравитационным) отопления частного дома можно было бы считать морально устаревшей, если бы не ее простота, надежность и экономичность.Самотечная система отопления до сих пор широко используется при строительстве собственного дома и считается лучшим техническим и экономическим решением. Небольшое давление в сети ограничивает его объем, но для одноэтажного жилого дома эта схема очень эффективна и часто рассматривается как альтернатива отоплению с помощью насосных агрегатов.

Контур отопления с естественной циркуляцией

В автономном отоплении одноэтажного или двухэтажного собственного дома допускается использование специальных незамерзающих антифризов, но не рекомендуется применять антифриз в системах с естественной циркуляцией теплоносителя.

Основные недостатки антифризов для использования в отопительном контуре естественной циркуляции:

• В отопительном контуре с естественной циркуляцией конструкции расширительного бака предусматривают контакт с окружающим воздухом. Антифризы быстро испаряются, загрязняя окружающую среду;
• Необходимость постоянного контроля за объемом теплоносителя и его периодического пополнения;
Антифризы
• обладают низкой теплоотдачей, что способствует небольшому отводу тепла радиаторами от охлаждающей жидкости при ее циркуляции.Это приводит к перегреву антифриза в контуре и в самом котле;
• Использование перегретого антифриза в замкнутом контуре способствует обильному образованию отложений внутри теплообменника, забивающим отверстия в трубках.

Наиболее оптимальным теплоносителем в схеме гравитационного типа для отопления одно- или двухэтажного жилого дома является водяной теплоноситель в силу его невысокой стоимости и доступности.

Естественная циркуляция в отопительных контурах

Основными функциональными элементами системы отопления с естественной циркуляцией жилого дома являются:

• Котел нагрева горячей воды;
• Расширительный бачок, представляющий собой емкость для слива лишней воды, возникающей при увеличении объема водяного теплоносителя в контуре при его нагреве;
• Трубопроводы подачи горячей воды от котла к радиаторам отопления и возврата охлажденной жидкости от радиаторов обратно в котел (для чего обратная часть системы отопления в быту называется обратной).Вместе они образуют замкнутый контур циркуляции теплоносителя;
• Радиаторы отопления.

При нагревании теплоносителя увеличивается его объем, избыток нагретой воды поднимается вертикально до расширительного бачка, в системе создается гидростатическое давление в зависимости от разницы в весе водяных столбов горячего (подающего трубопровода) и холодная (возвратная) вода.

Под этим давлением горячая вода течет из верхней точки теплотрассы (красная линия на схеме) к радиаторам отопления.Охлажденная в радиаторах вода по обратной магистрали (синяя линия) поступает на вход котла. Самотечная система отопления в одноэтажном или двухэтажном доме работоспособна только в том случае, если при монтаже предусмотрены уклоны горизонтальных участков трубопровода обогрева в сторону движения жидкости. Тогда теплоноситель сможет двигаться вниз под действием собственного веса с наименьшим гидравлическим сопротивлением.

Еще одним фактором, влияющим на движение жидкости, является давление циркуляции, обозначенное на рисунке буквой N.Чем выше разница уровней радиаторов и бойлера, тем быстрее в контуре движется вода.

В самотечных системах отопления расширительный бак не закрывается крышкой, поэтому эту систему часто называют открытой. Все воздушные пробки из теплотрассы вытесняются в верхнюю часть контура, и там устанавливают емкость, открытую для контакта с атмосферой. Система, использующая герметичные резервуары, называется закрытой. В его составе используется помпа; по принципу действия он уже носит вынужденный характер.

Скорость относительно воды

При циклическом изменении температуры горячая вода находится в верхней части системы отопления, холодная влага перемещается по нижним трубам. Основной движущей силой естественного (без давления со стороны насоса) движения жидкости в контуре является давление циркуляции, которое зависит от соотношения высот котла и самого нижнего радиатора. На рисунке ниже представлена ​​графическая диаграмма возникновения циркуляционного напора h. Параметр h имеет постоянное значение для этого контура и не изменяется во время работы системы отопления.

Для создания оптимального давления котел отопления устанавливают с максимальной глубиной размещения, например, в подвале. В свою очередь расширительный бачок необходимо установить повыше. Часто ставят на чердаке дома.

Скорость циркуляции воды в контуре при установке самотечной системы отопления частного дома своими руками определяется следующими факторами:

1. Величина циркуляционного давления. Чем он больше, тем больше расход воды в теплотрассе;
2. Диаметры труб отопления.Небольшие размеры внутреннего сечения трубы обеспечат большее сопротивление потоку воды, чем трубы с большим диаметром. Для однотрубных или двухтрубных систем при самотечной разводке намеренно завышают размер труб до D на 32-40 мм
3. Материалы для изготовления контурных труб. У современных полипропиленовых труб гидравлическое сопротивление в несколько раз ниже, чем у стальных трубопроводов, поврежденных коррозией и покрытых отложениями;
4. Наличие поворотов в тепловой сети.Идеальный вариант – прямой трубопровод;
5. Обилие фитингов, переходников, стопорных шайб. Каждый клапан снижает давление.

Процессы естественной циркуляции очень инертны и протекают медленно. Время между розжигом котла и полной стабилизацией температуры в помещениях составляет несколько часов.

Схема

По способу подключения радиаторов отопления принято различать две схемы установки контуров системы отопления: однотрубную и двухтрубную.

Для однотрубной монтажной сборки своими руками характерно последовательное расположение нагревательных приборов по цепи питания. Пройдя сверху через все радиаторы (красная линия), вода возвращается по обратной линии (синяя линия) в котел.

В двухтрубной схеме монтируются два отдельных циркуляционных контура. Один горячий теплоноситель течет, подводя тепло к радиаторам, по другому контуру – охлажденная вода направляется от радиаторов к котлу.

На рисунке ниже изображена двухтрубная система отопления для двухэтажного дома. Распределение теплоносителя (красная линия) по радиаторам начинается с максимальной высоты H, обеспечивающей необходимое давление циркуляции. Охлажденный теплоноситель (синяя линия) собирается в обратной магистрали и направляется на вход котла.

Самотечные системы отопления для частного дома впечатляют простотой устройства, простотой обслуживания и энергонезависимостью. У них нет насосных агрегатов, создающих дискомфорт для проживания своим шумом, отсутствуют вибрации, сопровождающие их работу.Безаварийный срок службы систем с естественной циркуляцией оценивается в полвека, так как в них отсутствуют электронасосы и средства автоматизации. В целом гравитационные схемы проигрывают системам принудительного отопления по ряду баллов:

• излишняя инерция вынуждает ждать несколько часов, пока контур не достигнет необходимого теплового режима;
• сложность монтажа, связанная с необходимостью точных расчетов уклонов горизонтальных участков теплотрассы;
№
• отсутствие насоса ограничивает общую длину теплотрассы;
• постоянный контроль уровня охлаждающей жидкости в расширительном бачке.
№

Наиболее подходящей областью применения системы с естественной циркуляцией являются частные дома низкой этажности (1-2 этажа), площадью до 100 квадратных метров. м и горизонтальный радиус гравитационной цепи не более 30 м.

Схема отопления (с естественной циркуляцией) частного дома своими руками

Если вы решили оборудовать систему отопления для дачи или загородного дома, то нужно подумать об эффективности, максимальной надежности и удобстве работы.

Особенности компоновки

Если речь идет о принудительной циркуляции теплоносителя в системе трубопроводов, то в процессе проведения работ необходимо будет установить насос, который должен располагаться на участке теплотрассы.Благодаря такому взаимодействию можно будет обеспечить более быстрое и постоянное движение воды. В этом случае недостатком является стоимость установки дополнительного оборудования. Если вас интересует схема отопления (с естественной циркуляцией) частного дома, то в установке насоса не будет необходимости. Это связано с тем, что плотность горячей воды намного ниже, чем у холодной. За счет этого осуществляется выталкивание одной жидкости другой. Охлаждающая жидкость, двигаясь по трассе, отдает определенную часть тепла батареям, постепенно остывая.Возвращающаяся холодная жидкость выталкивает горячую и легкую воду обратно в трубы. Этот цикл повторяется постоянно. Процесс нельзя приостанавливать, пока котел не прогреется. При необходимости отопительный контур с естественной циркуляцией (это касается в первую очередь частного дома) можно в любой момент дополнить насосом, которым хозяева могут при необходимости быстро и равномерно обогреть жилище.

Основные положительные характеристики

Наличие насоса влечет за собой дополнительные затраты энергии.А его отсутствие, наоборот, позволяет неплохо сэкономить. Такие системы совершенно бесшумны и не вызывают лишних вибраций. Система отопления частного дома (с естественной циркуляцией) «Ленинградка» имеет ряд преимуществ, среди которых можно выделить уникальную способность к саморегулированию, очень длительную безотказную работу, которая составляет 30 лет, термическую стабильность и высокая ремонтопригодность.

Подготовка к работе

Если вы решили самостоятельно провести монтажные работы, то следует рассмотреть схему отопления (с естественной циркуляцией) частного дома.Путь будет содержать определенный набор элементов. Помимо прочего, он содержит: расширительный бачок, расположенный в самой высокой точке; трубопровод, который может быть одинарным или двойным; радиаторы отопления, а также котельное оборудование. Последний будет нагревать теплоноситель. Перед началом работы важно помнить, что скорость и сила, с которой вода будет двигаться через систему отопления, зависят от объема, веса и плотности горячей жидкости. Не менее важную роль играет и внутренний диаметр труб, от этого параметра зависит коэффициент сопротивления, а также высота установки радиаторов отопления по отношению к котлу.Мастер должен знать, что к горизонтально ориентированным трубопроводам предъявляются особые требования. Их необходимо устанавливать с обязательным уклоном, который составляет 5 миллиметров на метр, поворачивая трубы по ходу движения. Только так охлажденная вода будет стремиться к котлу. Схема отопления (с естественной циркуляцией) частного дома предполагает установку на пути теплоносителя меньшего количества элементов, которые смогли бы увеличить сопротивление.

Расчет мощности перед установкой

Если вы выбрали схему отопления частного дома с естественной циркуляцией, то перед тем, как приступить к обустройству системы, нужно определиться с мощностью котельного оборудования.Такие расчеты можно произвести любым из нижеприведенных методов. Первый предполагает использование объема, второй – площади. Мастер должен помнить, что каждый из этих вариантов позволяет получить лишь приблизительный результат в самых идеальных условиях. Если здание не утеплено, следует приобретать оборудование с небольшим запасом. Тогда как для энергосберегающих зданий в качестве значения мощности на квадратный метр достаточно будет принять цифру в пределах 60 ватт.

Определение вместимости по объему

Если вы будете реализовывать схему отопления частного дома с естественной циркуляцией, то наиболее точный расчет будет по объему отапливаемого помещения.Первоначально это значение должно быть определено умножением на 40 Вт. Следующим шагом будет добавление поправочных коэффициентов. Если речь идет о частном доме, а комната граничит с улицей сверху и снизу, то нужно результат умножить на 1, 5. Если есть комната, расположенная возле утепленной стены, значение следует умножить на 1,1. При наличии утепленной стены умножение производится на 1,3. Что касается каждой двери, выходящей на улицу, то к ним нужно добавить 200 Вт. Для окна нужно добавить 100 Вт, минимальное значение – показатель равный 70, коэффициент в каждом случае будет зависеть от размеров проема.

Определение мощности по площади

Если будет оборудована закрытая система отопления частного дома с естественной циркуляцией, то можно рассчитать мощность и площадь. Самый простой метод – определить мощность котла по рекомендациям СНиП. Подсчитано, что на 10 квадратных метров требуется 1 кВт мощности. Общую площадь дома нужно умножить на 0,1. Важно учитывать разные коэффициенты, каждый из которых используется для определенных территориальных зон.Например, для Крайнего Севера этот показатель может варьироваться в пределах от 1,5 до 2. Для средней полосы эти цифры варьируются, начиная с 1,2 и заканчивая 1,4. Если мы говорим о южных регионах страны, то коэффициент может быть равен 0,8-0,9.

Монтажные работы: двухтрубная система

Система водяного отопления частного дома с естественной циркуляцией может быть оборудована по двухтрубной схеме. Несмотря на то, что монтажные работы в этом случае более сложны, распространение получила именно такая схема.При его реализации жидкость будет двигаться по двум трубам, одна из которых будет проложена сверху, куда будет стекать нагретая вода; в то время как второй должен быть размещен ниже, туда потечет остывшая жидкость.

Технология работы

Если вы рассматриваете схему и особенности установки отопления (с естественной циркуляцией) частного дома, то можно использовать двухтрубную систему. Проведение этих работ требует соблюдения определенных инструкций. На первом этапе мастеру следует выбрать место, где будет располагаться блок хранения.

Над котлом монтируется расширительный бак, и вы можете соединить эти элементы между собой вертикальной трубой, которую после установки необходимо обернуть изоляцией. Примерно на уровне трети расширительного бачка нужно прорезать верхнюю трубу, предназначенную для транспортировки нагретой жидкости. Замеряем расстояние от верхней точки до пола, после чего подключаемся к проводке. Эти работы выполняются на высоте 2/3. Ближе к верху расширительного бачка выйдет из строя еще одна труба, которая будет переливаться.С его помощью излишки будут убраны в канализацию. На следующем этапе трубы подводятся к радиаторам. Батареи необходимо подключить к нижней трубе, установка которой осуществляется параллельно с верхней.

Наконечник мастера

При установке системы отопления частного дома (с естественной циркуляцией) своими руками важно постараться как можно точнее расположить трубы. В этом случае необходимо обеспечить оптимальный перепад высот между котлом и радиаторами.Первые необходимо монтировать под отопительными приборами, поэтому лучше всего приобрести напольный прибор, который будет удобно располагаться в подвале или в специальной нише.

Нюансы работы

Чердак необходимо утеплить. Если температура в нем чрезмерно низкая, то есть вероятность, что жидкость в трубах замерзнет. Важно придерживаться нескольких правил, одно из которых предполагает расположение верхней трубы с определенным уклоном, который должен составлять примерно 7 градусов.По возможности котельное оборудование следует располагать значительно ниже отопительных приборов. Посетив магазин перед началом работы, следует выбирать трубы из металла или полимеров. Внутренний диаметр изделия должен составлять 32 миллиметра. Балансировку двухтрубного отопления, если трубы были подобраны правильно, делать не придется. Однако необходимо будет установить дроссель на шланги к каждому радиатору.

Следует отметить, что на прокладку двух цепей уйдет достаточно большая сумма денег.На это у мастера уйдет много времени, но такая система эффективнее и предпочтительнее.

Однотрубная установка

Если вы будете прокладывать систему отопления для частного дома (с естественной циркуляцией), то желательно перед началом работ рассмотреть фото таких схем. Если вы решите использовать однотрубную систему, вы сможете снизить затраты на установку. В этом случае необходимо будет проложить только одну трубу. Система будет иметь циклический замкнутый контур, предполагающий размещение радиаторов параллельно основному кольцу.Разрывать его в определенных точках не требуется. Можно будет оборудовать каждый радиатор вентиляционным отверстием. Такое решение даст возможность избавиться от воздуха в каждой из отдельных секций. Для выравнивания температуры необходимо будет установить дроссели и термоголовки. Сегодня довольно популярна однотрубная закрытая система отопления. В некоторых случаях можно пренебречь наличием расширительного бачка, изолируя таким образом охлаждающую жидкость. Как известно, в форсированной системе скорость движения теплоносителя по системе трубопроводов зависит от производительности насосного оборудования.С естественной циркуляцией дела обстоят иначе. Чтобы увеличить скорость движения воды, необходимо придерживаться определенных правил. Запорная арматура должна быть подобрана максимально правильно; важно следить за переходами диаметров. Необязательно снабжать систему многочисленными витками, которые могут стать непреодолимым препятствием для теплоносителя. Мастер должен свести к минимуму любые препятствия, стараясь сделать секции как можно более прямолинейными. С естественной циркуляцией дела обстоят иначе.Чтобы увеличить скорость движения воды, необходимо придерживаться определенных правил. Запорная арматура должна быть подобрана максимально правильно; важно следить за переходами диаметров. Необязательно снабжать систему многочисленными витками, которые могут стать непреодолимым препятствием для теплоносителя. Мастер должен свести к минимуму любые препятствия, стараясь сделать секции как можно более прямолинейными. С естественной циркуляцией дела обстоят иначе. Чтобы увеличить скорость движения воды, необходимо придерживаться определенных правил.Запорная арматура должна быть подобрана максимально правильно; важно следить за переходами диаметров. Необязательно снабжать систему многочисленными витками, которые могут стать непреодолимым препятствием для теплоносителя. Мастер должен свести к минимуму любые препятствия, стараясь сделать секции как можно более прямолинейными.

Рекомендации по работе

Аналогичная система отопления (с естественной циркуляцией) частного дома, схема которой предполагает наличие только одной трубы, комплектуется изделиями, внутренний диаметр которых может варьироваться от 32 до 40 миллиметров.Внутренняя поверхность труб должна быть максимально ровной, идеальной, единственный способ не допускать скопления отложений, но металлические аналоги рассматривать вообще не стоит.

Заключение

Система отопления частного дома с естественной циркуляцией, без радиаторов, сэкономит вам много денег. Однако перед проведением этих работ стоит подумать о целесообразности их выполнения.

Система отопления с естественной циркуляцией

Обустраивая отопление небольшого загородного дома или коттеджа, в первую очередь думают об эффективности, простоте и максимальной надежности.Чаще всего встречается система отопления с естественной циркуляцией, отвечающая всем вышеперечисленным критериям.

Принудительная циркуляция теплоносителя по трубопроводам осуществляется с помощью рабочего насоса, который устанавливается на участке теплотрассы. Благодаря такому взаимодействию обеспечивается постоянное и быстрое движение жидкости. Недостаток – стоимость дополнительного оборудования.

Узнайте больше о естественном кровообращении.

Для оснащения системы отопления естественной циркуляцией насос не требуется.Плотность нагретой воды ниже, чем у холодной, из-за чего одна жидкость вытесняется другой. Охлаждающая жидкость, двигаясь по трассе, отдает часть тепла радиаторам и постепенно остывает, возвращаясь обратно и вытесняя более теплую и более легкую воду в трубы. Цикл повторяется снова.

Этот процесс нельзя остановить, пока котел не нагреется. Систему с естественной циркуляцией можно в любой момент оснастить насосом и запустить его по мере необходимости для равномерного и быстрого обогрева помещения.

Основные преимущества

Одно из преимуществ таких систем – экономичность. Затраты на установку и обслуживание сведены к минимуму.

Наличие помпы повлечет дополнительные расходы на электроэнергию. Его отсутствие, напротив, даст возможность сэкономить. Такие системы совершенно бесшумны и не вызывают лишних вибраций.

Другие преимущества включают:

• Способность к саморегулированию
• Термическая стабильность
• Длительное время безотказной работы – 30 лет
• Высокая ремонтопригодность

Типовая схема

Если более подробно рассмотреть схему с естественной циркуляцией теплоносителя, то она будет содержать следующий набор элементов:

1. Расширительный бак, который находится на самой высокой точке
2. Радиаторы отопления
3. Трубопровод (двойной, одинарный)
4. Отопительное оборудование отопительный котел

Сила и скорость, с которой хладагент будет циркулировать через систему отопления, зависят от веса, объема и плотности горячей жидкости.Немаловажную роль играют внутренние поверхности труб, от которых зависит коэффициент сопротивления, и высота батарей отопления относительно котла.

К горизонтальным трубопроводам применяются особые требования. У них должен быть обязательный уклон около 5 мм на метр по ходу движения. Только в этом случае остывшая жидкость будет стремиться обратно в котел.

Надо постараться, чтобы на тракте теплоносителя было меньше элементов, способных повысить сопротивление.Большое количество запорной арматуры, ответвлений и перегибов необходимо компенсировать большим диаметром трубы.

Вас также может заинтересовать оригинальный способ обогрева производственных помещений.

Рассчитать мощность самостоятельно

Приступая к оснащению системы отопления с естественной циркуляцией теплоносителя, необходимо определить мощность установленного отопительного котла. Вы можете выполнить расчеты одним из двух методов:

1. По объему
2. По площади

Следует отметить, что оба варианта расчета дают приблизительные результаты в идеальных условиях.Если дом не утеплен, необходимо приобретать технику с небольшим запасом. В свою очередь, для энергосберегающих построек достаточно принять значение мощности 60 Вт на кв.

Самым точным считается расчет объема отапливаемого помещения. Для начала нужно вычислить это значение и умножить на 40 Вт. Введены следующие поправочные коэффициенты:

1. Для частного дома, граничащего с улицей сверху и снизу, рекомендуется результат умножить на 1.5
2. Если комната расположена у утепленной стены, значение умножается на 1,1, у утепленной стены – 1,3
3. На каждую дверь, ведущую на улицу, прибавляется 150-200 Вт
4. На каждое окно добавляется 70-100 Вт, в зависимости от его размера

Самый простой способ – рассчитать мощность котла, рекомендованную в СНиП – по площади. Подсчитано, что на каждые 10 кв. м. Требуется 1 кВт мощности. Таким образом, общую площадь дома нужно умножить на 0.1.

Необходимо учитывать коэффициенты для разных территориальных единиц:

• Крайний Север – 1,5-2
• Средняя полоса – 1,2-1,4
• Южные регионы страны – 0,8-0,9

Выбор схемы подключения для систем с естественной циркуляцией

Существует огромное количество схем, по которым можно осуществлять естественное регулирование. Но все они разделены на 2 категории:

Несмотря на более сложный монтажный процесс, широкое распространение получила двухтрубная схема отопления с естественной циркуляцией теплоносителя.Жидкость транспортируется по двум трубам: одна проложена вверху и по ней течет нагретая вода, вторая внизу и течет охлажденная вода.

Для самостоятельного построения простого двухтрубного контура можно выполнить следующую инструкцию:

• Сначала выбирается место, где будет размещен блок хранения
• Над котлом установлен расширительный бак, вместе они соединены вертикальной трубой, обернутой теплоизоляционным материалом
• На уровне 1/3 расширительной бочки вставлена ​​верхняя труба для транспортировки нагретого теплоносителя
• При измерении расстояния от пола до наивысшей точки необходимо сделать надрез в проводке на высоте примерно 2/3
• Ближе к верху расширительного бачка прорывается вторая труба – перелив, через которую излишки будут сбрасываться в канализацию
• Затем нужно проложить трубы к радиаторам
• Батареи подключаются к нижнему водопроводу, прокладка которого должна быть параллельна верхнему

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальный перепад высот между радиаторами и котлом.Последние следует размещать ниже аккумуляторов, поэтому предпочтение отдается уличным приборам, которые размещаются в специальной нише или подвале.

Чердак надо утеплить. Если будет слишком холодно, возможно замерзание жидкости в трубах.

Рассмотрим еще несколько правил, которым нужно следовать:

1. Верхнюю трубу рекомендуется начинать с небольшим уклоном – 6-7 градусов
2. По возможности котел устанавливают намного ниже отопительных приборов
3. Необходимо выбирать трубы из металла или на основе полимеров с внутренним диаметром 32 мм.

Балансировка двухтрубного отопления, если трубы подобраны правильно, не требуется.Тем не менее, дроссели должны быть установлены на соединениях с каждой батареей в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух цепей и время, затрачиваемое на работы.

Чтобы снизить затраты на установку, выберите вариант прокладки только одной трубы. В этом случае получается циклический замкнутый контур, удовлетворяющий следующим условиям:

1. Радиаторы должны разрезать параллельно основному кольцу, а не рвать его в определенных точках
2. Необходимо снабдить каждую батарею вентиляционным отверстием.Это решение даст возможность стравливать воздух в одной конкретной области
3. Для выравнивания температуры рекомендуется установить термоголовки и дроссели

Популярна закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.

Что влияет на скорость обращения?

Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, то здесь дело обстоит иначе.Для его увеличения необходимо придерживаться ряда правил:

• Оптимально подбирать запорную арматуру и следить за переходами диаметров труб
• Разнообразные повороты могут стать непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямыми.

1. Наиболее подходящий внутренний диаметр трубы 32-40 мм
2. Внутренняя поверхность труб должна быть идеально ровной и не накапливать на себе отложения, изделия из стали не следует рассматривать

Устройство систем отопления с естественной циркуляцией требует определенной подготовки, навыков и знаний.Но чтобы оставаться уверенным в его работоспособности, стоит врезать насос, включение которого произойдет в случае необходимости.

Схема отопления одноэтажного дома с принудительной циркуляцией: принцип работы и преимущества

Наличие в доме системы отопления – требование, ни у кого не вызывает сомнений. Но точки зрения, по каким принципам он должен работать, расходятся.

Возможны всего два варианта устройства системы отопления (СО).В первом случае теплоноситель движется по трубопроводам СО, подчиняясь основным физическим законам. Такие системы относятся к СО с ЭЦ (естественной циркуляцией). Во втором – схема отопления одноэтажного дома с принудительной циркуляцией (ПК) предполагает движение теплоносителя по системе за счет работы встроенного циркуляционного насоса.

Принципы работы СО Центр

Для лучшего понимания принципа работы этой системы следует сначала разобраться, как работает СО ЭК.Этот вопрос подробно рассмотрен здесь.

За счет интеграции циркуляционного насоса в такую ​​систему можно устранить большинство недостатков, добиться равномерного распределения горячего теплоносителя по всем нагревательным устройствам, тем самым повысив эффективность СО и снизив расход топлива, необходимый для котел для поддержания заданных температурных параметров.

Система отопления с принудительной циркуляцией одноэтажного дома теоретически допускает возможность смешивания горячего и охлажденного теплоносителя.Но на самом деле этого не происходит, поскольку установленные модели циркуляционных насосов создают в линиях небольшие давления, не приводящие к перемешиванию.

Правильная регулировка скорости движения воды в системе позволяет с высокой степенью эффективности контролировать количество выделяемого тепла.

Кроме того, СО с ПК позволяет использовать радиаторы любого типа.

Преимущества, которые наличие насоса дает с ПК

• Нет ограничений по диаметру и материалам, из которых используются трубы, применяемые для монтажа ?? указанного типа;
• Это позволяет получить некоторую экономию на закупке материалов по более низким ценам, без потери качества работы смонтированной системы;
• Система упрощает монтажные работы, так как нет необходимости выполнять верхнюю разводку и строго контролировать уклон трубопроводов;
• Отсутствие значительных перепадов температур в системе положительно сказывается на увеличении срока службы элементов и комплектующих ПК;
№
• Имеется возможность выполнения разводки коллекторного типа, что позволяет нагревать все радиаторы до одинаковой температуры вне зависимости от их удаленности от котла;
• Можно увеличить длину трубопровода до необходимой;
• Становится технически возможным интегрировать в компьютерный центр дополнительные устройства, например, теплый пол;
• Отопление одноэтажного дома с принудительной циркуляцией позволяет установить необходимую температуру, как во всем доме, так и в отдельных его помещениях.Напоминаем, что регулирование температуры в ЕС ЕС в принципе невозможно.

Недостатки системы

1. Система нестабильна, что, во-первых, увеличивает эксплуатационные расходы на оплату потребленной электроэнергии, а, во-вторых, отключение электроэнергии приводит к остановке насоса;
2. Работающий насос издает определенный шум, который нравится далеко не всем.

Схемы устройства отопления дома с принудительной циркуляцией.

При установке отопительного контура в одноэтажном частном доме он может быть выполнен в следующих вариантах: одно- или двухтрубный.В этом случае разводка может быть нижней или верхней.

Однотрубный СО ПЦ

Выполнена указанная система:

С горизонтальной разводкой в ​​тех случаях, когда ее обустраивают в небольших жилых домах или в производственных помещениях. Из основного стояка поступающая в него горячая вода распределяется по стоякам горизонтально, проходя по ним через все установленные радиаторы. Охлажденный теплоноситель по обратной магистрали возвращается в котел.

Важным требованием является оснащение всех радиаторов вентилями для стравливания воздуха (краны Маевского), а также установка запорной арматуры в начале подающей магистрали, что позволяет контролировать температуру в помещении.

С вертикальной компоновкой. Трасса СО идет с верхних этажей на нижние. В одноэтажных домах без мансарды его не используют.

Двухтрубный СО ПК

Схема системы отопления одноэтажного дома с принудительной циркуляцией с горизонтальной разводкой может быть выполнена в трех вариантах:

• Коллекторная система;
• Associated CO;
• Тупик SO PC.

В первом варианте каждый нагреватель подключается индивидуально, что способствует их равномерному нагреву.Но изначально это требует повышенного расхода труб на установку, а, следовательно, больших затрат на их покупку.

Связанные СО имеют одинаковые контуры циркуляции хладагента. это делает процесс регулировки температуры более простым и надежным, но увеличивает длину прокладываемого трубопровода. То есть опять лишние расходы.

В тупиковых системах каждый последующий радиатор по направлению потока воды находится дальше от котла, что увеличивает контур циркуляции теплоносителя и снижает эффективность контроля работы СО.

С вертикальной компоновкой. Отопление в одноэтажном доме своими руками по указанной схеме может выполняться с нижней или верхней разводкой.

В первом случае циркуляционный насос подает холодный теплоноситель с обратной линии в котел. От него – до питающей сети и далее по радиаторам. Охлаждаясь, вода через расширительный бак возвращается в котел.

Во втором случае магистральный трубопровод СО располагается над радиаторами (чаще всего на чердаке), а обратка прокладывается на полу помещения или в подвале под потолком.Теплоноситель циркулирует от котла к подающей линии, оттуда к радиаторам, откуда по обратной трубе и через расширительный бачок перекачивается в котел.

Выбор циркуляционного насоса

, в первую очередь, подбираются по таким параметрам, как создаваемый напор и мощность. Их необходимое значение предварительно рассчитывается с учетом размеров помещения, которое будет отапливаться ПК.

Отопительная схема одноэтажного дома – виды отопления

В большинстве случаев у рядовых граждан частный дом ассоциируется с одноэтажным домом.Возможно, у нас до сих пор существуют стойкие стереотипы, а может быть, только что наступили кризисные времена, которые заставили нас задуматься не только о стоимости всех строительных материалов, но и о том, сколько нам будет стоить содержание дома. В связи с этим особую актуальность приобретает топливо, которое обеспечит нормальные условия проживания в частном доме. Без топлива сложно готовить и отапливать помещения. Еще на этапе создания строительного проекта хороший хозяин должен учесть все системы жизнеобеспечения. Одной из первых разрабатывается схема отопления одноэтажного дома.Хотя в определенные моменты жизни люди, которые большую часть жизни живут в частном доме, также сталкиваются с такой проблемой, как модернизация существующей системы отопления или ее полная замена. Будет полезно прочитать о системе отопления.

Виды топлива для систем отопления

Любая система отопления должна начинаться с выбора топлива. Это может быть торф, дрова, газ, уголь или жидкое топливо. В последнее время очень часто при устройстве отопления стали использовать отопительные котлы. Но самый экономичный вариант – газовый (подробнее о расчете тепла на отопление можно прочитать здесь).

Однотрубная система и ее конструкция

Конечно, конструктивное решение системы отопления во многом зависит от финансовых возможностей хозяина. На данный момент нет ограничений на техническую реализацию какой-либо системы. На рынке вы найдете материалы и оборудование для любого кошелька. Наиболее доступной и традиционной считается однотрубная система отопления одноэтажного дома с естественной циркуляцией. В качестве теплоносителя здесь используется вода.

Установка циркуляционного насоса может значительно повысить эффективность этой системы.Но это будет абсолютно необходимо только при обустройстве дома с большой площадью. Если речь идет о небольшом домике, то можно полностью обойтись без него.

Обращаем ваше внимание, что организация естественной циркуляции предполагает установку подводящего патрубка с уклоном 5 мм на каждые 2 м трубопровода.

В схему однотрубной системы отопления входят:

1. – Источник тепла, например, отопительный котел.
2. – Трубопровод.
3. – Расширительный бачок.
4. – Элементы для подключения к радиаторам.

Типы однотрубных систем

Системы отопления однотрубные бывают звездообразные, коллекторные и лучистые.

Однотрубная система отопления одноэтажного дома функционирует довольно просто. Нужно только определиться с материалами, а затем произвести небольшие расчеты на предмет теплопотерь дома.

Вода, нагретая от котла через входы и трубопроводы, попадает к отопительным приборам и, попав в радиаторы, отдает тепло.После этого остывший теплоноситель по той же трубе возвращается обратно в систему теплоснабжения. В самой высокой точке этого вида отопления, которая называется «горизонтальной», находится расширительный бачок.

При движении теплоносителя по трубопроводам через стенки приборов и трубопроводов выделяется тепло. Однотрубную систему отопления с естественной циркуляцией смело и без преувеличения можно считать наиболее экономичной в настоящее время.

Недостатком такой системы отопления является разница температуры теплоносителя в разных точках системы.В конечном радиаторе вода всегда будет намного холоднее, чем в ближайшем к котлу. Кроме того, однотрубная версия не допускает возможности перекрытия одной батареи; необходимо отключить сразу всю систему.

Схема отопления одноэтажного дома может предполагать и двухконтурную конструкцию. В таком варианте дом будет не только отапливаться, но и сразу же обеспечиваться горячей водой. Очень часто можно увидеть две параллельные одноконтурные системы.Один используется для отопления, а второй – для горячей воды. При этом не забывайте, что установка второго контура увеличит потребление энергии примерно на 25%.

В каком бы проекте вы ни хотели обогреть свой дом, самое главное – найти оптимальное соотношение между потерями тепла и потреблением энергии. Кроме того, нужно учитывать силовые характеристики котла отопления, а также КПД радиаторных батарей.

Схема отопления одноэтажного дома

Можно ли самостоятельно организовать отопление частного дома? Да, если у вас есть подробная схема подключения системы отопления.Имеете минимальный опыт работы с конвейером? Тогда вы обязательно с этим справитесь. В этой статье будет проанализирована схема отопления одноэтажного дома. Дадим полезные советы начинающим частным строителям. Главное, чтобы система была отказоустойчивой и дешевой, тогда домашняя работа позволит сэкономить на найме профессиональных работников. Мы подробно разберем однотрубные и двухтрубные сети, а также изучим требования к отоплению частного дома.

Системные требования

Чтобы все работало надежно, необходимо соблюдать следующие требования:

• Отказоустойчивость.Этот параметр отвечает за работу отопительной системы в любой мороз. В нем не должно быть чрезмерной теплоотдачи, так как это помешает нормальной работе системы в холодную погоду.
• Простота установки. Далеко не все собственники могут позволить себе нанять профессионалов для проектирования и монтажа тепловой сети, поэтому нужно выбирать самые простые схемы отопления. Работа, сделанная своими руками, всегда приносит удовольствие.
• Отсутствие зависимости от энергии. Было бы здорово, если бы система могла работать с естественной циркуляцией.Обычно мастера устанавливают отопление с принудительной циркуляцией, но при этом система может работать и естественная, несмотря на снижение КПД.
• Прибыльность. Несмотря на то, что отопительный контур практически не влияет на КПД котла, мы рекомендуем сделать все возможное, чтобы добиться максимальной экономии тепла.

На фото котел продолжает работать даже после отключения циркуляционного насоса. Он функционирует в ограниченном пространстве.

Стоит сказать, что пункт «Нет зависимости от энергии» для электрокотлов неактуален, так как ни насос, ни котел без электричества не обходятся. Остальные предметы работают с таким агрегатом.

Однотрубная система: анализ цепей

Широкий выбор строительных материалов и сантехники позволяет подобрать проекты для владельцев частного дома с разным уровнем дохода. В первую очередь стоит рассмотреть вариант однотрубной системы, поскольку она считается наиболее доступной, особенно для одноэтажного дома.В однотрубной сети вода циркулирует естественным образом.

Схема выглядит следующим образом:

По возможности стоит установить циркуляционный насос. Это значительно повысит эффективность и результативность конструкции. Но если ваш дом занимает небольшую площадь, то этот агрегат для установки не требуется. Для обеспечения естественной циркуляции уклон основной трубы должен составлять 0,5 сантиметра.

Однотрубная система состоит из следующих элементов:

• Электропроводка.
• Трубопровод.
• Котел для нагрева воды.
• Расширительный бак.

Однотрубная конструкция имеет подвиды: балочная, коллекторная, звездчатая. Конструкция быстро выполняет свою работу, поэтому конструкция проста. Первым делом нужно выбрать материалы для сети.

Система работает следующим образом. Теплоноситель (вода) нагревается от котла, затем по трубам поступает в отопительные приборы. Далее охлаждающая жидкость переходит к радиаторам, которые забирают все тепло.Таким же образом возвращается теплоноситель в котел. Расширительный бак – крайняя точка однотрубной системы отопления.

На сегодняшний день такая конструкция считается самой экономичной для частного дома. У системы тоже есть несущественные минусы. Разница температур в разных точках – это первый недостаток. Например, в радиаторе вода будет намного холоднее, чем в бойлере. Второй недостаток заключается в том, что вам нужно заблокировать всю конструкцию, если вам нужно заблокировать хотя бы одну батарею.

Двухтрубная сеть

Для одноэтажного дома можно своими руками монтаж двухконтурной тепловой сети. Это более дорогой вариант по сравнению с предыдущей схемой, но при этом в доме всегда будет горячая вода. Суть двухконтурной системы такова: первый контур используется для обеспечения горячей водой, второй – для отопления.

Ниже приведен отличный пример двухконтурной сети, которую вы можете установить самостоятельно:

По периметру дома (в гостиной и под полом) два трубопровода – обратный и подающий.Конвекторы, радиаторы и регистры используются в сети как перемычки, которые создают короткое замыкание. Хладагент имеет тенденцию циркулировать через нагреватели, расположенные ближе всего к циркуляционному насосу. Но мы должны убедиться, что удаленные приборы тоже нагреваются. Для этих целей устанавливаются ограничительные дроссели.

Что касается минусов данной системы, то их два:

1. Повышенный риск при размораживании без балансировки.
2. Большое количество трубопроводных систем, отрицательно влияющих на экономию.

Схема реализации для частного дома, установка

Несмотря на то, что водяное отопление с естественной циркуляцией имеет ряд недостатков, которые в основном связаны с его высокой инертностью, то есть медленным обогревом помещения, его все же очень часто используют для оснащения автономного газового или твердотопливного отопления в помещениях. частные дома и квартиры.

Это связано с преимуществами, которые имеет отопление с естественной циркуляцией по сравнению с принудительной прокачкой теплоносителя через систему отопления с помощью электронасоса.

Во-первых, эта система отопления несколько дешевле, потому что не требует покупки насоса, а во-вторых, она не критична к отключениям электроэнергии и всегда будет работать при включенном отопительном котле.

Однако его использование накладывает определенные ограничения на места установки котла и отопительных батарей, требует аккуратной укладки труб и более тщательного проектирования, так как при малейших погрешностях в проекте или во время монтажа системы отопления ее эффективность может стать намного выше. ниже.

Принцип работы системы отопления с естественной циркуляцией

Принцип работы такой системы предельно прост и основан на разнице плотности воды при разных температурах. При нагреве в отопительном котле горячая вода по трубе замкнутого контура поднимается вверх, а на ее место течет холодная вода, которая уже остыла в батареях отопления. Чем больше разница высот между верхней и нижней точками отопительного контура, тем эффективнее циркуляция воды в системе, что также зависит от соблюдения наклона труб для слива охлажденной воды от батарей в котел, для того, чтобы снизить сопротивление току воды в системе.

Особенности системы отопления с естественной циркуляцией

Если расчет естественной циркуляции и монтаж системы завершен, она сможет эффективно работать при работающем котле, но в некоторых случаях целесообразно установить насос через клапан, который можно использовать во время отопления после перерыв для более быстрого обогрева помещений, особенно если контур системы имеет значительные габариты.

Стоит отметить, что возможность работы такой системы без насоса позволяет эксплуатировать ее без ремонта и обслуживания очень долгое время.Благодаря современным прочным компонентам системы отопления с естественной циркуляцией могут работать без вмешательства более 50 лет. Однако следует учитывать, что естественная циркуляция будет чувствительна к любому сопротивлению, поэтому рекомендуется использовать трубы большего диаметра по сравнению с трубами, применяемыми в системах отопления с принудительной циркуляцией.

Считается, что для эффективной работы такой системы отопления общая длина ее контура не должна превышать 30 м, однако это ограничение довольно условно и может быть значительно увеличено, надеясь, что на равномерное прогревание потребуется больше времени. до всех комнат в доме.Безусловно, большая инерционность такой системы является ее основным недостатком и для выхода на рабочий температурный режим может потребоваться несколько часов, однако этот недостаток полностью компенсируется ее простотой и высокой надежностью.

Для уменьшения инерции системы и повышения ее эффективности необходимо прокладывать все входные и выходные трубы для естественной циркуляции не строго горизонтально, а с небольшим уклоном, усиливающим поток воды. При этом в верхней части контура обязательно устанавливается расширительный бак, который является не только компенсатором повышения давления в системе и предполагает расширяющийся при нагревании «лишний» объем воды, но и собирает пузырьки воздуха. , что может вызвать образование воздушной пробки.

Эту систему по праву можно назвать саморегулирующейся, ведь когда в помещении холодно, аккумулятор быстрее передает тепло, вода быстрее остывает, а значит, скорость ее циркуляции в системе увеличивается. Когда комната полностью нагревается, циркуляция замедляется до минимума, что способствует экономии энергии.

Выбор материалов для монтажа системы отопления

Эксплуатационные характеристики системы отопления с естественной циркуляцией напрямую зависят от того, какие трубы и из какого материала она проложена.

Чем больше диаметр трубы, тем эффективнее будет работать система, поэтому рекомендуется использовать трубы диаметром 32-40 мм и даже больше.

Многое также зависит от материала труб, например, если вы используете сталь, которая подвержена коррозии, шероховатость внутренней части трубы будет мешать нормальному потоку воды и уменьшать скорость ее циркуляции. Также следует избегать резких участков изменения диаметра, необоснованных резких изгибов труб, что непременно приведет к замедлению потока воды и снижению эффективности ее циркуляции.

Примерный расчет системы отопления

Стоит отметить, что хотя отопительный контур с естественной циркуляцией максимально прост, точно рассчитать его параметры довольно сложно, так как в самой системе и в доме в целом может быть множество факторов, которые будут влиять на эффективность нагрева. Поэтому, какой бы метод расчета вы ни использовали, устанавливать отопление с естественной циркуляцией следует с некоторым запасом. При этом всегда можно более точно отрегулировать необходимую температуру в помещениях, изменив настройки автоматики котла.

На практике используются два метода расчета тепловой мощности, необходимой для обогрева, по площади и объему помещения, с использованием коэффициентов и поправок для учета теплопотерь.

Так, например, при расчете площади используется норма 1 кВт на 10 метров квадратного помещения. Причем для регионов с относительно теплым климатом используется коэффициент от 0,7 до 0,9, для северных широт 1,2–1,3, а для Крайнего Севера этот коэффициент выбран в пределах 1.5–2. Считается, что высота потолка в комнатах составляет 2,5 м, что далеко не всегда верно, и если высота потолка разная, воспользуйтесь методом расчета объема.

Также к общей мощности на каждое окно добавляется еще 100 Вт, на дверь -200 Вт, наличие внешней стены добавляет еще один коэффициент в диапазоне 1,1–1,5. Однако учет всех этих параметров также не позволяет учесть все нюансы, влияющие на сохранение тепла, поэтому тепловая мощность берется с достаточно большим запасом.

Отопительные контуры с естественной циркуляцией

На практике обычно используются две распространенные схемы подачи теплоносителя в аккумуляторы:

• Двухтрубная система. В этом случае прокладывают два контура: контур подводимых труб горячего водоснабжения прокладывается под потолком или на чердаке, а контур, по которому отводится холодная вода от батарей, прокладывается на уровне пола. Каждая батарея подключена как к верхнему, так и к нижнему контурам. Схема наиболее эффективна и позволяет без дополнительных регулировок распределять тепло равномерно, однако ее стоимость намного дороже, а сложность монтажа выше.
• Однотрубная система с естественной циркуляцией. Эта схема на практике применяется гораздо чаще, особенно если речь идет об организации отопления одноэтажного дома. В этом случае замкнутый трубопроводный контур от расширительного бака, установленного наверху дома, например, на чердаке, до котла, установленного внизу, проходит на уровне пола под всеми батареями. В этом случае каждая батарея подключается снизу к трубопроводу общего контура в двух точках. На входе в аккумуляторную батарею по ходу течения воды желательно установить дроссель, с помощью которого можно регулировать подачу воды к каждой батарее, чтобы обеспечить равномерный нагрев как в непосредственной близости от расширительного бачка, так и в конце контура перед входом в котел.

Стоит отметить, что данная система отопления с естественной циркуляцией теплоносителя зарекомендовала себя во многих домах и более десяти лет исправно обслуживает своих хозяев.

Кроме того, система позволяет работать с отопительными котлами любого типа и строить недорогие, надежные и эффективные автономные системы отопления.

систем, в которых отопление построено по одноконтурному принципу / Paulturner-Mitchell.com

Одним из важнейших вопросов при строительстве частного загородного дома является устройство и прокладка системы отопления.От того, насколько правильно решен этот вопрос, зависит эффективность и скорость теплообмена воздуха и надежность всей системы в целом. Если правильно подойти к этому аспекту, можно сделать не просто трубопровод, способный эффективно обогревать помещения, но и удовлетворить все дизайнерские моменты в интерьере помещения. И здесь особое внимание стоит уделить тому типу отопления, которое вы будете использовать. В этой статье мы постараемся раскрыть все особенности, которыми обладает система Ленинградка.

Системы, отопление которых построено по принципу однотрубного контура

На данный момент существует два основных пути прокладки трубопроводов. Это может быть однотрубная или двухтрубная система. Что касается нашей Ленинградки, то она относится к первому типу устройств. Этот способ прокладки отопления на сегодняшний день является одним из самых популярных и распространенных в России. А все потому, что «Ленинградка» (системы, отопление в которых построено по одноконтурному принципу) позволяет собственнику самостоятельно выбирать время обогрева и обслуживать его таким же образом, не привлекая специалистов.Таким образом, этот тип трубопровода обеспечивает абсолютную автономию здания от системы центрального отопления.

Какие есть нюансы?

Главный нюанс при использовании «Ленинградки» в том, что она не способна нормально утеплять многоэтажки. Поэтому его используют в основном в одноэтажных домах. Хотя, по мнению специалистов, при правильном подходе можно обеспечить эффективное отопление помещения в два этажа. Однако в этом случае лучше всего использовать двухтрубные системы. Их установка проще, а обогрев более эффективен.

На этом фото представлена ​​схема системы отопления «Ленинградка»:

Как видим, в ней используется только одна труба, которая постепенно подводится к каждому из радиаторов (батарей) и, наконец, идет к котлу, откуда и начинается. его обращение снова. Способ нагрева здесь замкнутый, так как вода течет по кругу вокруг системы в едином контуре с определенной скоростью подачи и количеством жидкости.

В чем преимущества «Ленинградки»?

Однотрубные системы отопления, в частности и «Ленинградка», имеют ряд преимуществ по сравнению с другими аналогами.
