Закрытая система отопления частного дома, схема с естественной циркуляцией

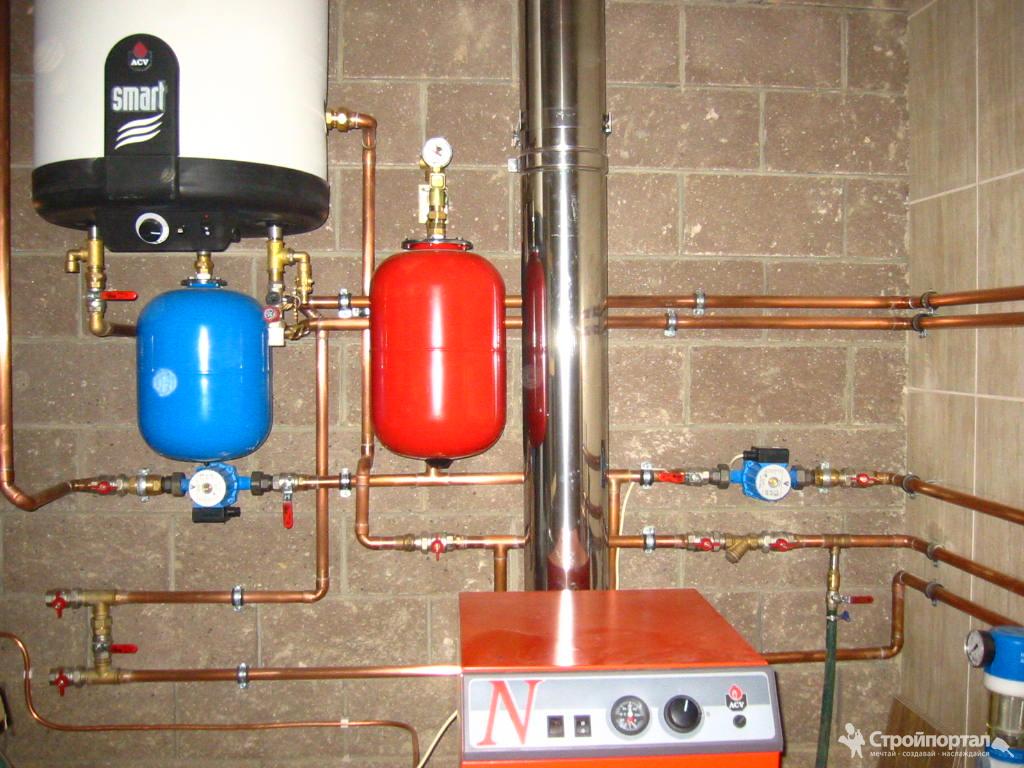

Система водяного отопления, в которой используется мембранный расширительный бак и теплоноситель никоим образом не контактирует с атмосферным воздухом, считается закрытой и работает под давлением. Эта схема — наиболее распространенная на данный момент, поскольку обладает множеством преимуществ. В данной статье мы разберем, что такое закрытая система отопления частного дома, ее плюсы и минусы, а также особенности обслуживания.

Что представляет собой закрытая система отопления?

Важная особенность такой системы – отсутствие контакта с наружным воздухом и наличие небольшого избыточного давления. Как правило, схема работает при искусственном побуждении циркуляции теплоносителя с помощью насоса. Это позволяет не беспокоиться о соблюдении больших уклонов магистралей, а также принимать меньшие диаметры труб и прокладывать их наиболее удобным способом.

Как правило, гравитационная система отопления с естественной циркуляцией теплоносителя делается с открытым расширительным баком, устанавливаемым в самой высокой точке.

Закрытая же система традиционно снабжается циркуляционным насосом, что повышает эффективность ее работы и снижает материалоемкость.

Благодаря своим особенностям, системы закрытого типа обладают массой преимуществ:

• теплоноситель, находящийся под давлением, нагревается быстрее;
• вероятность завоздушивания сети трубопроводов и радиаторов очень низка;
• теплоноситель не насыщается кислородом и не испаряется в атмосферу, что очень важно при заполнении системы антифризом;
• установка расширительного бака в закрытой системе отопления производится на обратном трубопроводе возле котла, что очень удобно в плане обслуживания;
• нет нужды использовать трубопроводы больших диаметров и прокладывать их на виду, в этом отношении закрытая система с принудительной циркуляцией – оптимальный выбор для частного дома.

Существенный недостаток лишь один — зависимость от надежности электроснабжения, закрытая система отопления без насоса, питающегося от электросети, работать не будет. К счастью, циркуляционные агрегаты для индивидуальных систем имеют небольшую потребляемую мощность, а потому на время отключения электричества смогут функционировать от блока бесперебойного питания достаточно долгое время.

Некоторые специалисты утверждают, что решить проблему отключения электроэнергии поможет закрытая система с естественной циркуляцией. Напомним, что в этом случае движение теплоносителя происходит за счет разницы плотности и массы горячей и охлажденной воды. Первая, нагреваясь в котле, как более легкая вытесняется вверх идущим от радиаторов остывшим теплоносителем, имеющим большую массу.

Несмотря на то что давление в закрытой системе отопления (1.5—2 Бар) не препятствует гравитационному движению потоков горячей и холодной воды, эффективность ее работы весьма сомнительна. Дело в том, что разница конвективных сил и так невелика, а тут еще нужно преодолевать сопротивление мембраны бака, растягивающейся при расширении воды. Чтобы не связываться с этими скользкими моментами, на закрытую систему лучше всегда ставить насос.

Если есть необходимость смонтировать самотечную схему, то надо ее делать открытой.

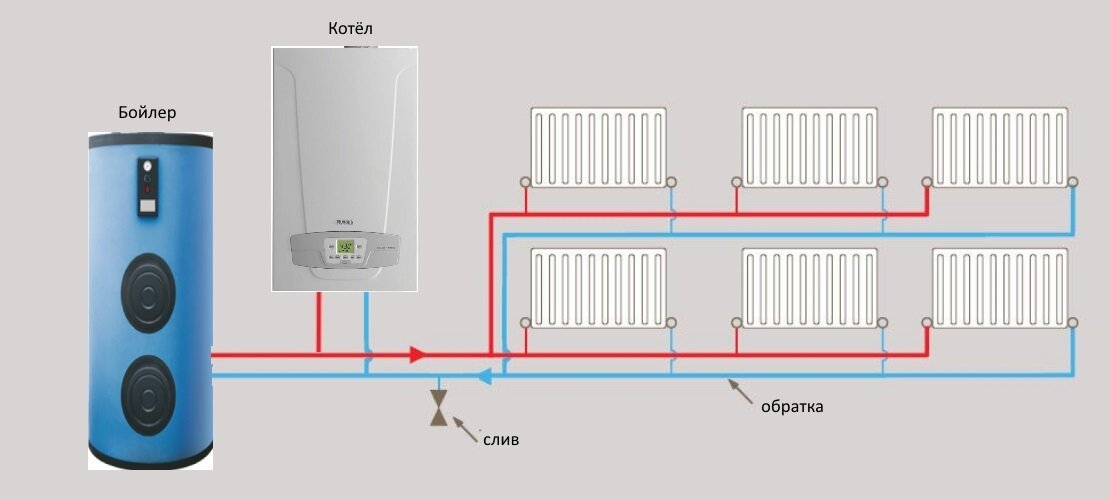

Схема закрытой системы отопления

В частном домостроительстве традиционно применяется 2 вида схем:

• однотрубная;
• двухтрубная.

Однотрубная, больше известная как «ленинградка», удовлетворительно работает в одно – и двухэтажных домах небольшой площади, когда на каждом этаже установлено не более 5 радиаторов. Реализация схемы требует точного расчета диаметров труб и количества секций батарей, так как теплоноситель значительно остывает после прохождения каждого последующего радиатора. В соблюдении этих требований нуждается и однотрубная схема системы отопления закрытого типа с верхней разводкой, что изображена ниже на рисунке:

Примечание. Независимо от выбранного типа схемы закрытая система должна содержать в своем составе группу безопасности, иногда она идет в комплекте с котлом. Группа состоит из манометра для контроля давления, воздухоотводчика и предохранительного клапана для аварийного сброса воды. Узел устанавливается на подающем трубопроводе, выходящем из котла, причем без всякой запорной арматуры.

Двухтрубная схема закрытой системы проще в расчете и монтаже, славится популярностью благодаря хорошим рабочим показателям. Ведь теплоноситель ко всем радиаторам доставляется с одинаковой температурой, а при реализации попутной схемы еще и проходит одинаковое расстояние. Пример двухтрубной системы показан на рисунке:

Некоторые дополнения имеет закрытая система отопления с твердотопливным котлом. Во избежание образования конденсата в топке теплогенератора схема дополняется смесительным узлом с трехходовым клапаном и байпасной линией. Клапан заставляет оборачиваться воду по байпасу до тех пор, пока она не нагреется до установленной температуры, и только потом запускает в котел теплоноситель из магистрали.

Как заполнить систему теплоносителем?

Когда штуцер подпитки присоединен к водопроводной сети посредством шарового крана, то осуществить заполнение системы отопления закрытого типа теплоносителем достаточно просто. Для этого дела есть смысл привлечь помощника, особенно если дом имеет несколько этажей. Один человек управляет краном подпитки, а второй занимается выпуском воздуха из батарей. Кран открывается примерно на треть, чтобы напор не был сильным.

Человек, находящийся в котельной, следит за показаниями манометра, подпитка закрытой системы отопления закрывается, когда давление достигнет 2 Бар. Теперь помощник посредством кранов Маевского стравливает воздух из радиаторов, после чего давление падает. Цель – выйти на расчетное давление, удалив из трубопроводов весь воздух путем его постепенного вытеснения водопроводной водой.

Сложнее закачать теплоноситель в закрытую систему, когда подпитка из водопровода отсутствует либо нужно залить незамерзающую жидкость. Для этого понадобится специальный ручной или электрический насос и емкость для теплоносителя, из которой он будет перекачиваться в систему. Предварительно надо открыть все воздушные краны на радиаторах, а потом заполнять трубы через сливной штуцер, подключив к нему насос с обратным клапаном.

По мере того как происходит закачка жидкости, надо закрывать краны Маевского, из которых потечет теплоноситель. Накачав систему до 1.5 Бар, надо выполнить удаление воздуха, после чего давление доводится до рабочего. В конце производится пробный запуск котла и корректировка давления, а при необходимости – стравливание воздуха.

Почему падает давление в закрытой системе отопления?

Причина, по которой падает давление, существует одна – отсутствие герметичности, то бишь, протечка. Вопрос в том, чтобы ее найти. Характерным признаком протечки служит лужица в определенном месте либо бурое пятно, когда вода успевает высохнуть. В процессе поиска следует осмотреть следующие узлы и элементы:

• соединения труб и фитинги: бывает, что в последних возникают трещины;
• автоматические воздухоотводчики: неисправный элемент с застрявшим поплавком будет пропускать воду;
• запорно — регулирующая арматура, предохранительный клапан;
• расширительный бак: трещина в мембране вызовет падение давления, появление воздуха в системе и частое отключение котла.

Для устранения протечки не обойтись без частичного или полного опорожнения трубопроводов. По окончании работ придется снова залить воду в систему, создать необходимое давление и проследить за манометром в течении нескольких дней.

Заключение

Закрытая отопительная система обладает массой достоинств, отсюда ее популярность. Если монтаж и пуск в эксплуатацию произведен правильно, то она долгое время не требует вмешательства в свою работу. Большинство возникающих неисправностей можно спокойно устранить своими руками, как и обслуживание системы. Желательно ежегодно проверять работоспособность таких элементов, как воздухоотводчики, клапаны и расширительный бак.

типы с насосом, схема двухтрубной, открытая лучше или какая

Закрытая система отопления частного дома – идеальный выбор для обогрева коттеджа или дачи

В частном секторе в черте города или за его пределами отсутствует возможность подключения дома к центральному отоплению, поэтому владельцы коттеджей занимаются монтажом автономного отопления. Возможна установка открытой и закрытой систем обогрева

Система отопления закрытого типа с насосом: особенности системы

Автономное отопление – система соединенных между собой элементов, которые нагреваются при подключении к источнику тепла. Это может быть как печное, так и водяное или электрическое отопление – все зависит от того, находятся там жильцы постоянно или приезжают периодически.

Правильно монтированное водяное отопление может питаться от любого источника энергии – газа, твердого топлива, отработки.

Теплоснабжение закрытого типа состоит из труб, котла, циркуляционного насоса, батареи и расширительного бака. Все элементы герметичны – вода при нагреве и циркуляции не испаряется.

Различия между закрытой и открытой системами обогрева:

1. Открытая автономная система отопления предусматривает установку расширительного бака в самом высоком месте – на чердаке под крышей, в закрытой он может размещаться где угодно.
2. В отличие от открытой, закрытая система обогрева герметична и изолирована от потоков воздуха.
3. В открытой отопительной системе используются широкие трубы, которые устанавливаются под определенным наклоном для лучшей циркуляции. Для закрытой системы нужны трубы меньшего диаметра.
4. Для закрытой обогревательной системы важно правильно установить и отрегулировать насос.

Циркуляционные насосы обеспечивают равномерное распределение теплоносителя по трубам, повышают продуктивность работы системы и помогают экономить расход топлива.

Система отопления закрытого типа: преимущества и недостатки

Герметичная система отопления с насосом работает под давлением и в полной атмосферной изоляции, что приводит к меньшему окислению металлических элементов.

Плюсы системы:

• Теплоноситель – вода, не испаряется, он постоянно находится в системе. При необходимости можно использовать антифриз, что позволяет системе не замерзать, даже если она отключена на недолгий срок.
• Использование насоса для круговорота теплоносителя позволяет системе быстрее работать и соответственно, быстрее обогревать помещение.
• Расширительный бак можно поставить в непосредственной близости от котла, что делает систему более компактной.
• С помощью специальных кранов можно корректировать температуру в помещении или отключать ту или иную комнату от системы в случае ненадобности.
• При монтаже системы берутся трубы небольшого диаметра.
• Герметичность системы исключает появление воздушных пробок в радиаторах.

Среди минусов можно выделить тот факт, что система не сможет функционировать без электроэнергии. При отключении электроснабжения работа насоса приостановиться.

Единственным решением проблемы отключения электроэнергии может стать установка автономного генератора, но это дополнительный источник расходов.

При неправильном монтаже труб системы воздух может попадать внутрь, что вызовет нарушение ее работы. Поэтому очень важно после установки всех элементов отопительной системы проверить ее на герметичность.

Система отопления закрытого типа: схема однотрубная

Закрытую отопительную систему можно собрать своими руками, определившись, какая схема – однотрубная или двухтрубная, будет использоваться при монтаже.

Однотрубная система обогрева является замкнутой и считается оптимальной для небольших коттеджей.

Все отопительные приборы – радиаторы, связываются между собой по очереди. При монтаже системы нужно использовать мощный насос, который поможет теплоносителю быстрее добраться до конечной точки системы.

Расширительный бак выполняет ряд важных функций в системе. О том, для чего он нужен и как правильно его подобрать, можно почитать на https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/rasshiritelnyj-bak-dlya-otopleniya

В данной системе нет возможности установить стояки обратной подачи теплоносителя. В процессе использования нельзя регулировать подачу тепла в определенных помещениях, при уменьшении температуры в одной комнате, снизится температура по всему дому.

В многоэтажных домах лучше всего использовать вертикальную однотрубную систему, при этом подключение происходит с самой верхней точки. Не рекомендуется подключать по стояку более 10 отопительных приборов. Как правило, на 1 этаже батареи греют слабее, чем на последнем.

Что представляет собой двухтрубная система отопления закрытого типа

В двухтрубной системе теплоснабжения закрытого типа носитель (вода, антифриз) идет по стояку вверх и подключается напрямую к отдельному радиатору. Система отопления характеризуется высокими показателями – вода распространяется по батареям с одинаковой температурой, затем спускается по стояку обратно в отопительный котел.

Для частного дома используется двухтрубная горизонтальная разводка системы отопления.

При данной схеме отопления можно регулировать подачу и температуру на каждом радиаторе, установив термостат на батарею. На все остальные батареи отключение одного элемента не повлияет. Специалисты рекомендуют устанавливать для каждого радиатора необходимо ставить кран Маевского для выгонки лишнего воздуха при запуске системы перед отопительным сезоном.

В двухтрубной системе обогрева закрытого типа нет нужды устанавливать гидравлический насос – теплоноситель распространяется по трубам самостоятельно.

Выбирая между двумя схемами отопления, нужно учитывать, что при всей эффективности двухтрубной схемы, она требует в 2 раза больше материалов – труб и крепежных элементов.

Виды закрытой системы отопления частного дома (видео)

Владельцы небольших коттеджей часто выбирают систему теплоснабжения с естественной циркуляцией. О видах таких систем, их достоинствах и недостатках читайте в нашей статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/sistema-otopleniya-s-estestvennoj-tsirkulyatsiej.

Система отопления закрытого типа имеет много преимуществ, отсюда и вытекает ее популярность. При правильном монтаже элементов системы и последующей эксплуатации отопления владельцу не потребуется вмешиваться в работу долгое время. Важно периодически чистить расширительный бак и воздухоотвод, чтобы избежать неисправностей.



Отопительная система закрытого типа в частном доме

Проектирование частного дома подразумевает расчет схемы отопительной системы, которая бывает открытой и закрытой (предполагающей установку расширительного бака). Второй вариант считается наиболее предпочтительным у владельцев коттеджей, так как дает возможность существенно экономить на потреблении ресурсов. Основное преимущество подобной системы заключается в том, что теплоноситель не контактирует с воздухом, значит, не подвергает оборудование коррозии.

Оглавление:

1. Описание и виды систем
2. Схема работы
3. Преимущества и недостатки
4. Инструкция по настройке

Особенности и разновидности

Главным элементом системы отопления закрытого типа является котел, к которому подведены трубопровод. Также устанавливается бачок и циркуляционный насос. Обычно такой способ обогрева подразумевает, что носитель движется по трубам принудительно. Это энергозависимый метод, так как устройства работают от электричества. При отключении света необходимо позаботиться о продолжении деятельности в штатном режиме. Для этого устанавливают специальный переходник – байпас, который блокирует насос и преобразует в закрытую систему отопления с естественной циркуляцией.

Если речь идет об однотрубном варианте обогрева, важно обеспечить равномерное распределение носителя по радиаторам в частном доме. От котла по всем помещениям пускают трубу, к которой монтируют батареи. Без работы насоса горячими будут только элементы, находящиеся в непосредственной близости от нагревателя. В остальных комнатах сохранится холодный воздух. Эту проблему решает закрытая система отопления с принудительной циркуляцией. Благодаря схеме, создается давление, при котором носитель получает определенную скорость, достаточную для обеспечения всех радиаторов.

В двухтрубном варианте подход также является рациональным, особенно для обслуживания больших площадей. Такой вид отопления подразумевает подключение двух параллельных магистралей. По одной горячая жидкость расходится по батареям под давлением в случае, если действует принудительно. По другой трубе охлажденный носитель возвращается в котел, минуя расширительный бак.

Существует горизонтальная и вертикальная разводка магистрали. Первый тип подразумевает объединение всех батарей в единую линию, подключенную к общему стояку. Чаще всего такой способ применяется в многоквартирных зданиях. Второй вариант считается более эффективным, обычно монтируется в частном доме. Подводящие трубы расположены сверху, что обеспечивает хорошую теплоотдачу при закрытых системах.

От объема носителя зависит величина бачка. Параметр должен составлять 10% от всего оборудования для отопления. Котлы с автоматикой позволяют контролировать процессы, регулировать давление и температуру. Датчик от перегрева активирует предохранительный клапан в момент закипания жидкости, оберегая технику от поломок. Таким же образом работает аппаратура от промерзания.

Принцип работы

Чтобы понять, что такое закрытая система отопления, необходимо разобраться в тонкостях ее функционирования. Жидкий теплоноситель нагревается до заданной температуры и начинает продвижение по радиаторам и трубам, передавая энергию в помещение и обогревая. Микроклимат в частном доме зависит от объема и состояния жидкости. Чем она горячее и больше ее количество, тем комфортнее находиться в комнатах.

При открывании клапана лишний объем воды сбрасывается в расширительный бак системы отопления, который оснащен двумя камерами, разделенными перегородкой. Первый отсек служит для хранения резерва жидкости, во втором содержится азот под давлением. Такая схема способствует поддержанию напора на одном уровне. Принудительно носитель возвращается назад при помощи насоса, в охлажденном виде. Для слива воды в самой нижней точке устанавливают патрубок с вентилем.

Как бы надежно не изолировали систему отопления с принудительной циркуляцией, в нее может попасть воздух при заполнении и последующем наборе воды. В это время происходит разгерметизация стыков. Чтобы удалить пузырьки, применяют стандартные отводчики и краны Маевского. При монтаже сепараторов в трубопровод гарантирована деаэрация и стабильность функционирования всех элементов.

Плюсы и минусы

У закрытой системы отопления есть свои положительные и отрицательные стороны:

1. Установка осуществляется намного быстрее, чем обустройство открытого типа.

2. Мембранные и безнапорные баки не позволяют жидкости улетучиваться.

3. Даже с трубами малого диаметра эффективность сохраняется.

4. Невозможность попадания кислорода предполагает защиту от коррозии.

5. В качестве носителя в системе отопления используется вода или антифриз.

6. Расширительный бак можно устанавливать рядом с котлом.

7. Высокий уровень теплоотдачи обеспечивает стабильный обогрев.

В качестве недостатков отмечены следующие факторы:

• Использование насоса подразумевает зависимость от электричества.
• Для закрытого типа требуется бак большого объема.
• Без автоматики достаточно трудно регулировать температуру и давление.
• Если планируется использовать принудительно, требуется установка насоса.

Основные нюансы настройки и запуска

Схема подключения системы отопления заключается в установке котла в вентилируемом помещении. На выходе монтируют узел безопасности с манометром, воздухоотводчиком и клапаном сброса давления. Далее подсоединяют циркуляционный насос с производительностью примерно 40 л в минуту для дома площадью 200 м². Подиум для оборудования облицовывают негорючим материалом, содержащим асбест. Рядом монтируют расширительный бак. В соответствии со схемой разводки делают сквозные отверстия для труб и устанавливают запорную аппаратуру.

На следующем этапе требуется заполнить систему. Перед процедурой нужно проследить, чтобы качество теплоносителя соответствовало требованиям. Воду лучше подвергнуть предварительной очистке, антифриз подготавливают заранее. Важно не забыть промыть трубопровод, устранить накипь и грязь из радиаторов.

Чтобы закачать носитель для обогрева частного дома, необходимо проверить состояние вентилей для слива и кранов Маевского, они должны быть закрыты до упора. Вода подается под небольшим давлением, чтобы равномерно удалить воздух. В процессе убирают кислород из радиаторов. Как только закончится поступление носителя, нужно приступать к повышению давления, следя за показателями манометра. При отметке в 2 атмосферы воздух стравливают посредством кранов Маевского, затем снова начинают нагнетание. Закачать жидкость нужно до того момента, пока она не польется из перелива.

Заполнить оборудование с котлом и насосом при отсутствии централизованной подачи нужно таким образом: нагнетательный шланг присоединить к сливному патрубку, чтобы получилась прямая магистраль от скважины к вентилю. Все краны открывают для выхода воздуха, что позволяет закачать необходимое количество жидкости.

Если насос не предусмотрен, шланг поднимают на высоту 20 метров, через него придется заполнить контур отопления. Такой способ помогает создать водяное давление в 1,5 атмосферы. Резьбовое соединение, на котором крепится расширительный бак, убирают, чтобы подготовить воронку для трубопровода. После полной закачки его возвращают на место. В процессе необходимо следить за манометром.

В завершение работы включают оборудование, чтобы понять, правильно ли произведено заполнение и подобрано давление. Если была допущена ошибка, радиаторы останутся холодными, вода потечет из бака, в батареях будут слышны характерные звуки: бульканье, постукивание.

Система отопления в частном доме закрытого типа предполагает естественную или принудительную циркуляцию, вертикальную разводку магистрали. Чтобы достичь оптимального температурного режима в помещениях, важно грамотно провести настройку и запуск техники, подготовку носителя, его правильную закачку. Благодаря хорошо выполненной работе, радиаторы прогреются моментально, и система будет функционировать без перебоев.

Дата: 9 июня 2016

Самотечная система отопления с естественной циркуляцией – расчеты, уклоны, виды

Для частных загородных домов и дач, часто устанавливается система отопления с естественной циркуляцией теплоносителя. Данное решение имеет свои положительные и отрицательные стороны. Схему выполняют четырьмя различными способами.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Принцип работы системы с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:

• Простой монтаж и обслуживание.
• Отсутствие необходимости в установке дополнительного оборудования.
• Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.

Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.

При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм., на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм., в одноэтажных зданиях 0,5-0,7 атм.

Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.

Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

• Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
• Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

В системах с гравитационной циркуляцией, движение теплоносителя осуществляется самотеком. Благодаря естественному расширению, нагретая жидкость поднимается вверх по разгонному участку, а после, под уклоном «стекает», через трубы, подключенные к радиаторам, обратно к котлу.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Как правильно сделать водяное отопление с естественной циркуляцией

Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.

Чтобы сделать грамотно отопление без насоса, учитывается следующее:

1. Минимальный угол уклонов.
2. Тип и диаметр труб, используемых для водяного контура.
3. Особенности подачи и вид теплоносителя.

Какой уклон труб нужен при самотечной циркуляции

Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.

Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре.

Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.

Нормы уклона труб при естественной циркуляции теплоносителя указаны в СП 60.13330 (ранее СНиП 41-01-2003) «Прокладка трубопроводов отопления».

Какие трубы применяют для монтажа

Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д. При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.

Чаще всего используют следующие строительные материалы:

• Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность. Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.
• Металлопластиковые трубы – имеют гладкую внутреннюю поверхность, не дающую контуру засориться, небольшой вес и линейное расширение, отсутствие коррозии. Популярность металлопластиковых труб несколько ограничивает небольшой срок эксплуатации (15 лет) и высокая стоимость материала.
• Полипропиленовые трубы – получили широкое применение благодаря простоте монтажа, высокой герметичности и прочности, длительному сроку эксплуатации и устойчивости к размерзанию. Трубы из полипропилена монтируются с помощью паяльника. Срок службы не менее 25 лет.
• Медные трубы – не получили широкого распространения за счет большой стоимости. Медь имеет максимальную теплоотдачу. Выдерживает нагрев до + 500°С, срок эксплуатации свыше 100 лет. Особенной похвалы достоин внешний вид трубы. Под воздействием температуры, поверхность меди покрывается патиной, что только улучшает внешние характеристики материала.

Какого диаметра должны быть трубы при циркуляции без насоса

Правильный расчет диаметров труб на водяное отопление с естественной циркуляцией осуществляется в несколько этапов:

• Подсчитывается потребность помещения в тепловой энергии. К полученному результату добавляют около 20%.
• СНиП указывает соотношение тепловой мощности к внутреннему сечению трубы. Высчитываем по приведенным формулам сечение трубопровода. Чтобы не выполнять сложные вычисления, стоит воспользоваться он-лайн калькулятором.
• Диаметр труб системы с естественной циркуляцией должен быть подобран согласно теплотехническим расчетам. Чрезмерно широкий трубопровод приводит к снижению теплоотдачи и увеличению расходов на отопление. На ширину сечения влияет тип используемого материала. Так, стальные трубы не должны быть уже 50 мм. в диаметре.

Существует еще одно правило, помогающее усилить циркуляцию. После каждого разветвления трубы, диаметр сужают на один размер. На практике это значит следующее. К котлу подключена двухдюймовая труба. После первого разветвления контур сужают до 1 ¾, дальше до 1 ½ и т.д. Обратку наоборот собирают с расширением.

Если расчеты диаметра были выполнены верно, и соблюдены уклоны трубопроводов при проектировании и выполнении монтажных работ системы отопления с самотечной циркуляцией, проблемы в работе встречаются крайне редко и в основном происходят по причине неправильной эксплуатации.

Какой розлив лучше сделать – нижний или верхний

Естественная циркуляция воды в системе отопления одноэтажного дома во многом зависит и от выбранной схемы подачи теплоносителя непосредственно к радиаторам. Принято классифицировать все типы подключения или розлива на две категории:

• Система с нижним розливом – имеет привлекательный внешний вид. Трубы располагаются на уровне пола. Однотрубная система с нижней разводкой имеет малую теплоэффективность и требует тщательного планирования и проведения расчетов. Схемы с нижним розливом наиболее востребованы для трубопроводов высокого давления.
• Система с верхним розливом – данное решение оптимально подходит для частного дома. Подача горячей воды осуществляется посредством трубы, расположенной под потолком. Поступающий сверху теплоноситель, вытесняет скопившийся воздух (воздух стравливается через краны Маевского). Однотрубная система водяного отопления с верхним розливом, также отличается эффективностью.

Ошибки в выборе типа розлива приводят к необходимости модифицировать водяной контур посредством установки циркуляционного оборудования.

Какой теплоноситель лучше для систем с самоциркуляцией

Оптимальный теплоноситель для системы отопления с естественным движением жидкости – это вода. Дело в том, что антифриз имеет большую плотность и меньшую теплоотдачу. Для нагрева гликолевых составов до необходимого состояния, требуется больше времени, сжигаемого топлива, при этом теплоотдача остается на уровне воды.

За использование незамерзающей жидкости, в качестве довода можно привести два довода:

1. Высокая текучесть материала, улучшающая циркуляцию.
2. Способность сохранять текучесть при достижении -10°С, -15°С.

Антифриз используют, если планируется в течение долгого времени не отапливать помещение, или делать это с периодичностью, а постоянно сливать жидкость из системы нет возможности.

Какое отопление лучше выбрать – естественное или принудительное?

Конструктивные особенности системы с естественной гравитационной циркуляцией, простота монтажа и возможность самостоятельного выполнения работ, сделали такую схему достаточно популярной у отечественного потребителя.

Но самоциркулирующая конструкция проигрывает по сравнению с контуром, подключенным к насосному оборудованию, в следующих аспектах:

• Начало работы – система отопления с естественной циркуляцией начинает работать при температуре теплоносителя около 50°С. Это необходимо, чтобы вода расширилась в объеме. При подключении к насосу, жидкость двигается по водяному контуру сразу после включения.
• Падение мощности отопительных приборов при естественной циркуляции теплоносителя по мере отдаленности от котла. Даже при грамотно собранной схеме, разница температуры составляет порядка 5°С.
• Влияние воздуха – основной причиной отсутствия циркуляции является завоздушивание части водяного контура. Воздух в системе отопления может образовываться из-за несоблюдения уклонов, использования открытого расширительного бачка и других причин. Чтобы продавить систему, приходится включать котел на максимальную мощность, что приводит к существенным затратам.
• Отопление двухэтажного дома при естественной циркуляции теплоносителя затруднено по причине существующих препятствий для движения жидкости.
• Относительно регуляции нагрева, самоциркулирующие системы также уступают контурам, подключенным к насосам. Современное циркуляционное оборудование подключается к комнатным термостатам, что обеспечивает точность теплоотдачи и нагрев температуры в помещении с погрешностью до 1°С. Установка терморегуляторов допускается и в схемах с самоциркуляцией, но погрешность настроек составит 3-5°С.

Выбрать систему с естественной циркуляцией, оправдано, в случае отопления небольших одноэтажных зданий. Если требуется отапливать коттеджи и загородные дома площадью более 150-200 м², нужна установка циркуляционного оборудования.

Главным достоинством схем с самоциркуляцией является их энергонезависимость, но произведя несложные расчеты, можно прийти к выводу, что экономия на электроэнергии не оправдывает потери тепла в процессе самостоятельного движения теплоносителя. Схемы с принудительной циркуляцией имеют большую теплоотдачу и эффективность.

Открытая система отопления и закрытая

Открытая система отопления является самой простой и энергонезависимой системой с естественной циркуляцией. Основана такая система на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.

Далее охлаждённый теплоноситель возвращается обратно в отопительный котёл, где снова нагревается. Происходит естественная циркуляция теплоносителя. Система функционирует исключительно на воде, так как использование антифризов для отопления приводит к их быстрому испарению.

Открытая система отопления

В открытой системе теплоснабжения обязательно наличие расширительного бака, так как нагретая вода расширяется. Расширительный бак служит для приёма излишков воды при расширении и возврата её в систему при остывании, а также для удаления воды при чрезмерном её объёме. Бак герметичен не полностью, поэтому вода испаряется, вследствие чего необходимо постоянно возобновлять её уровень. В открытой системе отопления не используется насос. Система достаточно проста. Состоит из труб, стального расширительного бачка, радиаторов и котла. Применяются дизельные, газовые котлы и котлы на твёрдом топливе, кроме электрических.

В открытой системе отопления вода циркулирует медленно. Поэтому трубы при эксплуатации должны разогреваться постепенно, чтобы избежать их повреждения и закипания теплоносителя. Это может привести к преждевременному износу оборудования. Если в зимний период отопление не используется, то вода из системы обязательно сливается, во избежание замерзания трубопровода.

Чтобы циркуляция теплоносителя осуществлялась на необходимом уровне, необходимо производить монтаж отопительного котла в более низком месте системы, а в самом высоком устанавливать расширительный бак, например, на чердаке. Зимой расширительный бак необходимо утеплить. При установке трубопровода в открытой системе отопления требуется использовать минимальное количество поворотов, фасонных и соединительных деталей.

Закрытая система отопления

В закрытой системе отопления все элементы системы герметичны, отсутствует испарение воды. Циркуляция осуществляется при помощи насоса. Так называемая система с принудительной циркуляцией теплоносителя включает в себя трубы, котёл, радиаторы, расширительный бак, циркуляционный насос.

В закрытой системе отопления при повышении температуры клапан расширительного бака открывается и забирает излишки теплоносителя. При понижении температуры теплоносителя циркуляционный насос закачивает его обратно в систему. В данной системе отопления поддерживается давление в заранее установленных пределах. Благодаря этому, осуществляется функция деаэрации теплоносителя.

Для стабильной работы системы закрытого отопления также используется расширительный бак из высокопрочного металла. Это закрытый бак, состоящий из двух половин, завальцованных друг к другу.

Внутри располагается мембрана (диафрагма) из высокопрочной жаростойкой резины. Также внутри имеется небольшой объём газа (может быть азот, который закачивается на заводе-производителе, или воздух, накапливающийся в системе по необходимости). Мембрана разделяет бак на части: одна часть — куда поступают излишки воды при нагреве системы отопления, в другой части находится азот или воздух, не вступающие в прямое соприкосновение с водой. Таким образом, теплоноситель при нагреве поступает в расширительный бак и проникает в мембрану. При остывании теплоносителя газ, находящийся за мембраной, начинает выталкивать его обратно в систему.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

1. По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
2. Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
3. В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы. Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
4. В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.
5. Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

• простое обслуживание системы;
• отсутствие насоса обеспечивает бесшумную работу;
• равномерный прогрев отапливаемого помещения;
• быстрый пуск и остановка системы;
• независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
• высокая надёжность;
• не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

• возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
• воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
• возможность замерзания теплоносителя в расширительном баке;
• медленный нагрев системы после включения;
• необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
• невозможность использования антифриза в качестве теплоносителя;
• достаточна громоздка;
• низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

• простой монтаж;
• нет необходимости постоянно контролировать уровень теплоносителя;
• возможность применения антифриза, не боясь размораживания системы отопления;
• путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
• из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
• самостоятельное регулирование давления;
• система экономичная и технологичная, имеет более длительный срок эксплуатации;
• возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

• самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
• при работе насоса требуется электричество;
• для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
• при нарушении герметичности стыков возможно попадание воздуха в систему;
• размеры расширительных мембранных баков в закрытых помещениях большой площади;
• бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
• возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Каждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжней для него.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Оцените статью: Поделитесь с друзьями!

Схема закрытой системы отопления – принцип работы, ключевые узлы

Широко ныне распространенная открытая система обогрева обладает целым рядом серьёзных недостатков. Один из них – это непосредственный контакт с атмосферой. В результате по трубам течет теплоноситель, в котором имеется воздух. Воздушные пузырьки постепенно могут вызвать коррозию металлических элементов системы отопления, а также стать причиной и «шумности» теплоносителя. Всего этого можно избежать всего на всего сделав закрытую систему отопления частного дома.

Как работает водяное отопление закрытого типа

Основная особенность подобных систем (и чего не имеет открытая схема) – полная изоляция от влияния окружающей среды. В закрытую отопительную систему, сделать которую можно и своими руками, входят следующие элементы:

• котел;
• автоматический воздушный клапан;
• термостатический клапан;
• радиаторы отопления;
• расширительный бак;
• балансировочный клапан;
• вентиль шаровой;
• насос и фильтр;
• манометр;
• предохранительный клапан.

Как работает водяное отопление закрытого типа? Если температура теплоносителя повышается, то в расширительный бак выдавливаются излишки жидкости. Когда температура падает, жидкость возвращается в систему, т.е. поддерживается постоянное давление в довольно узком диапазоне.

Для эффективной циркуляции теплоносителя используется насос (открытая система может иметь естественную циркуляцию). Правда здесь тоже есть свой минус – при отсутствии подачи электроэнергии закрытая система нормально функционировать не сможет (0тсутствие электричества для загородного частного дома – весьма актуальная проблема). Зато достоинства использования «помпы» с лихвой возмещают недостатки – и для квартиры и для частного дома возможен монтаж дополнительных обогревательных систем. В частности можно сделать теплый пол.

Схема устройства закрытой системы отопления

Циркуляционный насос устанавливается на обратной трубе («обратке») перед нагревательным котлом отопления. Тут же монтируется расширительный бак. Такое расположение этих важных элементов позволяет некритично относиться к диаметру используемых при монтаже труб и соблюдению уклона, который обязательно должно иметь открытое водяное отопление.

Правильно смонтированный циркуляционный насос

В результате на монтаж такой системы отопления меньше тратиться времени, материалов (к примеру, утеплять трубопровод уже не потребуется, так как расширительный бак устанавливается рядом с котлом). Однако «злоупотреблять» подобными преимуществами не стоит. Особенно это касается уклона (лучше его всё же сделать) – при его соблюдении система в случае отключения электричества худо-бедно, но работать всё же будет, т.е. размораживание ей не грозит.

На видео ниже вы можете посмотреть подробный пример организации отопления закрытого типа с использованием твердотопливного и электрического котлов.

Закрытая система отопления изолирована от проникновения воздуха. Однако, её эксплуатация не обеспечивают 100% герметичности: воздух может заполнить трубы, например, при доливании в систему теплоносителя. В этом случае он будет скапливаться в верхних точках. Избавиться от него можно посредством крана Маевского или поплавковых отводчиков, работающих на «автомате». Уже растворенный в воде воздух удаляется с помощью специальных сепараторов, устанавливаемых прямо в трубопроводе.

Хорошие результаты в плане экономии тепла даёт использование термостата. Он включает главный потребитель электроэнергии (насос) только при понижении в помещении температуры ниже заданного предела.

Как выбрать котел для закрытого отопления

Схема закрытого теплоснабжения частного дома предусматривает использование любого типа топлива. Это может быть газ (наиболее эффективный и выгодный вариант), электричество, дизельное или твердое топливо.

Обратить внимание необходимо на мощность котла. Ориентировочное значение для утепленного помещения, имеющего потолки высотой до 3-х метров, – 1 кВт на 10 «квадратов» площади частного дома.

Цифра, озвученная выше – очень и очень приблизительная. Всё зависит от множества факторов: материала, их которого выстроено здание, качества утеплителя, наличия (отсутствия) отапливаемого чердака или мансарды. На эффективность работы отопления влияет количество окон и то, как качественно был выполнен их монтаж. Поэтому требуется грамотный тепловой расчет, сделать который может квалифицированный инженер.

Котел отопления может быть одноконтурным, двухконтурным или с бойлером. Как показывает практика, в основном загородные дома имеют небольшую площадь и, следовательно, малую потребность в горячей воде. С этой точки зрения лучшим выбором будет двухконтурный котел (его монтаж несложен), способный за полчаса нагреть до +30С примерно 10 л воды. Котел с накопительным бойлером более комфортен – он постоянно «имеет» уже готовые несколько десятков литров горячей воды – постоянное заполнение не требуется.

Расширительный бак для отопления закрытого типа

Чаще всего в системе отопления частного дома роль теплоносителя играет вода. При повышении температуры её объём возрастает, давление увеличивается. Если используется схема закрытого теплоснабжения, то давление может преодолеть некое критическое значение и тогда произойдёт разрушение элементов отопительной системы.

Чтобы избежать подобного развития событий, монтаж системы отопления частного дома подразумевает использование расширительного бака.

Особенности конструкции бака закрытого типа

Любой бак подобного типа имеет две основных части: корпус, изготовленный из металла и эластичная мембрана, находящаяся внутри.

Схема его работы довольно проста – в верхнюю половину бака закачивается воздух (в дорогих модификациях – инертный газ), нижняя часть заполняется водой из трубопровода.

Как работает мембранный расширитель

При нагревании теплоносителя давление повышается, мембрана при этом «прогибается», уплотняя воздух или инертный газ. Для предотвращения опасных ситуаций имеются предохранительные клапаны. Когда трубопровод с водой остывает, давление воздуха на мембрану становится сильнее давления теплоносителя, и он заполняет систему отопления. Монтаж расширительно бака производится рядом с нагревательным котлом. Мембраны бывают 2-х типов.

• Фиксированные – намертво закрепляются по периметру расширителя. Такие устройства можно встретить в баках системы отопления частного дома или небольшого предприятия.


  Эти мембраны прослужат долго, если соблюдать рекомендации по эксплуатации. В случае же разрыва поменять такую мембрану нельзя – придётся менять весь бак;

• Сменные – их изготавливают в виде резиновых груш, шаров, которые необходимо заполнить водой. Монтаж такой мембраны производится на фланце бака. Если случится разрыв, то заменить испорченную мембрану на новую можно своими руками, без привлечения специалистов.

При планировании схемы отопления, важно рассчитать в первую очередь мощность нагревательного котла, учесть количество радиаторов и протяженность трубопровода.

Тщательное планирование и расчет водяной системы обогрева, и проведенный в соответствии с полученными данными монтаж, поможет вам добиться производительного, экономичного и эффективного отопления.

Какими достоинствами обладают закрытые системы отопления?

Открытая система отопления перестает пользоваться популярностью: дело в одном существенном недостатке — в теплоноситель постоянно попадает воздух. Это приводит к снижению теплоотдачи: схема плохо справляется с функцией обогрева. Поэтому для многих хозяев частных домов предпочтительна закрытая система отопления.

Структура

Закрытая система представляет собой механизм, где теплоноситель функционирует при помощи насоса. Отличительной особенностью такого отопления для частного дома является хорошая герметичность: в теплоноситель не попадает воздух, нарушающий работу.

Схема закрытой системы отопления состоит из следующих компонентов:

• котел;
• бак;
• насос и трубопроводы;
• группа безопасности;
• отопительные приборы – трубы, радиаторы.

Принцип работы

Принцип действия основан на изменении температуры: после ее увеличения начинает действовать рабочий клапан, и излишки воды переходят в расширительный бак. При снижении температуры насос закачивает лишнюю воду обратно в систему. Следовательно, закрытая система теплоснабжения для частного дома может контролировать давление, установленное в допустимых пределах.

Особенности

В такой схеме бак обладает одной особенностью: его можно полностью наполнить теплоносителем. Следовательно, поддерживать давление будет намного проще, чем в случае с простым расширительным баком. Но при неправильном наполнении в радиаторы и трубы все-таки может попадать воздух.

Чтобы избавиться от воздуха в верхних частях, необходимо использовать поплавковые воздухоотводчики. Для отвода растворенного в теплоносителе воздуха применяют сепараторы, которые размещают в трубах. Благодаря разделителям происходит деаэрация теплоносителя, и система работает стабильно, без технических сбоев.

Достоинства

Закрытая система обладает следующими положительными характеристиками:

• безопасное давление;
• ограничен контакт с окружающей средой, что предотвращает попадание воздуха, способного нарушить работу;
• применение специализированных баков для безопасности давления;
• разделение бака на две камеры: одна из них представляет собой хранилище газа (в основном азот), а вторая является водяной камерой;
• безопасный процесс работы;
• специализированный клапан в баке сохраняет безопасный уровень давления.

На практике закрытая структура редко дает сбои, что и обуславливает ее популярность.

Особенности установки

Установка осуществляется так, чтобы в последующем можно было своими руками отключить любой отопительный прибор без остановки работы всей системы и слива жидкости из нее. Для этого профессионалы применяют специализированные отсекающие краны, которые располагают на входе и выходе в радиаторы. Посредством установленных кранов можно вручную регулировать температурный режим.

Другая особенность — монтаж группы безопасности на выходе из котла отопления. Главная задача такой группы — сбрасывать давление, если оно превысит норму. В состав группы входят такие части, как:

• манометр – контролер давления;
• предохранительный клапан – отвечает за сбор давления при превышении безопасного максимума;
• отводчик воздуха — удаляет воздух при «завоздушивании».

Прибор для измерения давления в системе.

Этапы

Установка закрытой системы своими руками осуществляется в следующем порядке:

• устанавливается котел;
• к котлу проводятся трубы, к которым проводится навешивание радиаторов;
• после всех этих процедур крепится расширительный бак;
• в контур обогрева монтируется насос и приборы для терморегуляции.

Нагревательный бак можно вмонтировать в печь. Отдельной котельной в частном доме не потребуется. Если последовательность схемы будет соблюдена, а оборудование – правильно подобрано, то система станет эффективным теплоисточником.

Если переделка

Нередки варианты, когда уже существующая открытая система перестала устраивать пользователя, и ее необходимо переделать в закрытую. Для этого необходимо заменить расширительный бак мембранным и установить его на обратке вместе с терморегуляторами.

Перед насосом ставится фильтр-грязевик, а старый открытый бак – убирается, система отопления при помощи сварочных работ делается замкнутой на новый бачок. Группа безопасности также устанавливается на выходе из котла: лучше использовать шаровые или пробковые краны.

Однотрубная, двухтрубная, схема системы отопления и ее конструкция

Отопление частного дома – один из важнейших элементов создания в жилище комфортной и уютной атмосферы. Система отопления состоит из нескольких взаимосвязанных элементов, важнейшим из которых является теплоноситель. Без него невозможно качественное функционирование всей системы отопления. В современных системах отопления наиболее распространенным теплоносителем является вода.

Для устройства отопления в частном доме лучше всего заручиться поддержкой квалифицированных специалистов.Они смогут правильно составить проект, закупить необходимые расходные материалы и провести монтаж оборудования для теплоснабжения вашего дома. Разумеется, имея соответствующий опыт провести установку системы отопления в своем доме, вы можете сами. Для этого необходимо знать устройство типа отопления и основные свойства.

При установке отопительного оборудования в частном доме одним из важнейших требований является правильный выбор типа системы. Какие бывают типы систем отопления частных домов?

Отметим, что при строительстве любого типа системы отопления может использоваться однотрубная или двухтрубная схема.Самыми популярными разновидностями систем отопления для частных домов являются:

• Газ;
• Электрическое отопление;
• Solid;
• Масло.

Есть альтернативная система отопления. К ним относятся гидроагрегаты, ветровые установки, солнечные батареи и солнечные системы. Для всех вышеперечисленных вариантов топлива используется только один тип теплоносителя – вода. То есть нагрев может осуществляться разными способами, но с постоянным и неизменным теплоносителем. Именно поэтому каждая схема системы отопления оснащена фильтром для жидкости и специальным канализационным стоком.К тому же современные радиаторы отопления оснащены регулирующими клапанами, регулирующими поток воды, тем самым устанавливая оптимальную температуру в помещениях.

Автономная система отопления частного дома возможна по одной из двух схем:

• Однотрубный;
• Двухтрубный;
• Коллектор.

Отличительной особенностью однотрубной системы отопления (рис. 1) является наличие электронасоса. Благодаря этой функции вода подается в радиатор (устройство создает необходимое технологическое давление).Главное преимущество однотрубной системы отопления – компактность и простота монтажа. Однако использование электрического насоса для поддержания желаемого давления в трубопроводах делает рабочую систему более дорогостоящей.

Рис.1 однотрубный контур отопления

Двухтрубное отопление частных домов (рис. 2) – это конструкция, в которой горячая вода в радиаторы подается по более высокой линии, а обратная линия охлаждаемой жидкости намного ниже. В этой системе трубы отопления должны располагаться под определенным уклоном.Отличительной особенностью двухтрубной системы отопления является циркуляция воды по трубам под действием давления, создаваемого уравнительным баком. В такой конструкции отсутствует насосная полностью электрическая система, что значительно снижает эксплуатационные расходы.

Рис.2 двухтрубный отопительный контур

Коллектор системы отопления (рис. 3) спроектирован таким образом, что каждый радиатор имеется в здании, отдельные трубы соединяются с общим коллектором. То есть у радиаторов в коллекторной системе отопления два патрубка: один подает нагретый теплоноситель, другой – холодный.Достоинством такой схемы является возможность регулировать температуру в каждой комнате отдельно. При выходе из строя какой-либо части системы ее замену можно провести без отключения всего дома от отопления. Коллекторная система отопления на сегодняшний день самая прогрессивная. Единственным минусом стал большой расход труб и необходимость дополнительного места для крепления коллекторной стойки.

Рис.3 коллекторная система отопления

Основным элементом современных систем отопления частных домов остается котельная.С его помощью теплоноситель и распределение тепла по дому. Естественно, что лучший теплоноситель для отопления частного дома – это вода. Это заполненные жидкостью отопительные трубы, идущие от котла. Циркулирующая в них и нагретая жидкость отдает тепловую энергию, обогревая помещения дома. Также в систему отопления частного дома включено трубопроводов, и отопительного оборудования (радиаторы).

• Котел – основной генератор тепла, обеспечивающий качественный нагрев теплоносителя (воды) перед его распределением по радиаторам.Вода в котле нагревается с помощью различных видов топлива (в процессе сгорания выделяется определенное количество тепловой энергии). Тип котла отопления нужно выбирать в соответствии с условиями объекта недвижимости, учитывая наиболее распространенные виды топлива в регионе. Еще одним немаловажным фактором при выборе котла являются климатические условия и общая площадь дома. На сегодняшний день наиболее приемлемым для оборудования системы отопления в частном доме считается газовый котел.Он обладает необходимой экологичностью, надежностью, простотой, экономичностью и безопасностью;
• Трубопроводы – функциональные элементы, соединяющие котел с радиаторами, помогающие доставлять к радиаторам нагретую жидкость. Сегодня производители предлагают широкий ассортимент труб для качественного оборудования системы отопления в частном доме. Наибольшей популярностью пользуются трубопроводы из стальных, медных и пластиковых труб для систем отопления. Недостатком стальных труб отопления можно назвать сложность монтажа (они в процессе сборки системы отопления необходимо приваривать друг к другу) и сильную подверженность коррозии.Конечно, вы можете приобрести стальную оцинкованную трубу, но из-за большого веса монтаж будет затруднен. Сейчас в частных домах для систем отопления и оборудования все чаще используются трубопроводы из полимерных пластиковых материалов. Особой популярностью пользуются металлические трубы, в основе которых лежит алюминий, верхняя часть которых имеет тонкое пластиковое покрытие;
• Отопительные устройства – это традиционные радиаторы, которые выделяют необходимое количество тепловой энергии для обогрева домов. Эти устройства можно разделить на несколько типов: классические водяные радиаторы, инфракрасные обогреватели, радиаторы конвекционного типа (имеющие ребристую форму).Каждое отопительное устройство имеет ряд секций. Чем больше, тем сильнее будет обогрев помещения. Безусловно, радиаторы с большим количеством сегментов предназначены для отопления домов с большой площадью.

  Котел отопительной воды

Системы водяного отопления частных домов чаще всего – закрытые. В них жидкость циркулирует по замкнутой схеме и пополняет ее счет очень редко.

На современном этапе специалисты рекомендуют оборудовать двухтрубную систему отопления частного дома.(Схема 1).

Схема 1: двухтрубная система отопления

Как видно на рисунке, эта схема состоит из двух контуров замкнутого типа. Один тракт распределяет нагретую в котле воду на радиаторы (батареи) отопления. Когда теплоноситель остывает, он возвращается по трубам обратно в центральный котел, где снова нагревается. Преимущество системы водяного отопления – параллельное расположение радиаторов отопления во всех комнатах. Они позволяют одновременно нагревать воздух в доме.

Важно! Важнейшим фактором при определении степени эффективности системы водяного отопления является расстояние между двумя контурами (подача теплоносителя и возврат обратно).Оптимальный вариант – если между подающей и обратной цепью будет выдерживаться расстояние, равное высоте от подоконника до пола.

Причина востребованности и популярности системы водяного отопления в частном доме – ее бесперебойная работа. Ведь для нагрева воды в радиаторах можно использовать самые разные виды топлива (газ, твердое топливо). При обустройстве системы электрического отопления частного дома бесперебойной работы добиться сложно. Электричество может отключиться, и система отопления перестанет работать.

Чтобы система водяного отопления функционировала правильно и слаженно, специалисты рекомендуют выдерживать максимальную высоту между выходом и самой высокой точкой отопительной конструкции. Отопительный котел лучше установить в подвале или яме в комнате.

Еще одним важным элементом отопительной системы этого типа является расширительный бак. Его основная функция – создание максимально возможного давления в системе (чтобы жидкость могла циркулировать по трубам). В основе этого резервуара лежит принцип силы тяжести, поэтому желательно размещать этот элемент как можно выше.Чем выше будет резервуар, чем больше будет давление в трубах, тем лучше будет для него циркуляция нагретой воды. Хорошим местом для установки бачковой системы отопления станет чердак.

Внимание! Объем расширительного бачка должен быть средним, это позволит лучше контролировать уровень охлаждающей жидкости в нем и доливать (сливать) жидкость.

Системы водяного отопления частных домов с расширительным бачком обычно считаются открытыми. В закрытой системе отопления частного дома тоже может быть расширительный бак, но он не имеет ничего общего с окружающим миром (откачать воду или добавить недостающую жидкость невозможно).Если система отопления оснащена таким резервуаром, то это должен быть компенсационный резервуар (дополнительный резервуар небольшого размера, внутри которого есть специальная мембрана, регулирующая давление в системе). В закрытых системах отопления теплоносителем может быть не только вода, но и другие жидкости (Тосол).

Котел

Перед тем, как провести установку системы отопления в частном доме, вы должны определиться, какой вариант будет оптимальным для вашего проживания. Оптимальным решением будет установка системы отопления, использующей наиболее экономичный и приемлемый для вашего региона и типа источника энергии.Например, если ваш дом газифицирован, наиболее целесообразным вариантом для системы отопления является вода (основной источник энергии – газовый котел). Если позволяют финансовые возможности и площадь дома, то можно установить дополнительную систему отопления с электрическим или твердотопливным котлом (он послужит резервным вариантом и позволит отапливать дом вне зависимости от наличия котла. удельный топливный ресурс).

Следующий этап – подготовка проектной документации, которая включает в себя все расчеты (необходимые для качественного монтажа).Проектный офис поможет вам подготовить все необходимые чертежи и схемы отопления частного дома. После того, как проектирование системы отопления частного дома завершено, можно отправиться на рынок за необходимыми монтажными материалами.

На начальном этапе монтажных работ идет установка котла. Если он не электрический, обязательно организуйте индивидуальный котел (это предотвратит попадание продуктов сгорания в ваш дом). В котельной обязательно должна быть установлена ​​хорошая система вентиляции.Поверхность вокруг котла (стены, пол, потолок) нужно отделать огнеупорными материалами, а также сделать дымоход данной конструкции на улице. Котел не должен стоять слишком близко к стенам котельной (Фото 1).

Фото 1. Котел

Далее необходимо установить коллектор (если он обозначен на схеме системы отопления), циркуляционный насос (при необходимости следить за давлением воды в трубах и без расширительного бачка), другие устройства для регулирования и измерения работоспособности котел.

Далее необходимо оборудовать трубопровод (Фото 2). Эти элементы необходимо отойти от котла и направить к радиаторам. Обычно для проведения трубопроводов к дому в стенах проемы необходимого диаметра, а затем полосы этих элементов отопительной системы форточки заделывают цементным раствором.

Фото 2. Трубопровод

Установка радиаторов (3) выполняется в последнюю очередь. Для установки с помощью специальных монтажных кронштейнов. Обычно эти элементы системы отопления устанавливают под окном.Радиатор снабжен двумя отверстиями (для входа и выхода жидкости). На некоторых из них необходимо установить датчики температуры и запорно-регулирующую арматуру. Первый запуск системы отопления после установки желательно провести в присутствии специалиста газовой службы.

Фото 3. Радиатор

При выборе системы отопления для частного дома нужно учитывать несколько факторов:

• Самый подходящий для вашего региона источник энергии;
• Оборудование, автономная система отопления на случай непредвиденных обстоятельств;
• С учетом климатических условий местности;
• Учет общей площади дома.

Самостоятельно устанавливать систему отопления в частном доме не рекомендуется, этим должны заниматься профессионалы.

Связанные с контентом

Типы систем отопления дома

Существует несколько типов систем, используемых для обеспечения тепла в доме, и в пределах каждого широкого типа существует множество вариаций. Некоторые системы отопления имеют общие компоненты с охлаждающим оборудованием дома, а некоторые системы обеспечивают как отопление, так и охлаждение. Термин HVAC – отопление, вентиляция и кондиционирование – используется для описания всей системы климат-контроля в доме.

Независимо от того, какая система отопления, вентиляции и кондиционирования воздуха используется, все отопительные приборы предназначены для отвода тепловой энергии от источника топлива и передачи ее в жилые помещения для поддержания комфортной температуры окружающей среды. В системах отопления могут использоваться различные источники топлива, включая природный газ, пропан, мазут, биотопливо (например, дрова) и электричество. В некоторых домах имеется более одной системы отопления, например, когда дополнительный или готовый подвал обогревается другой системой, чем остальная часть дома.

Системы принудительного воздушного отопления / охлаждения

Безусловно, наиболее распространенной системой отопления, вентиляции и кондиционирования воздуха в современных домах в Северной Америке является система приточного воздуха, в которой используется печь с нагнетательным вентилятором, который подает теплый воздух в различные комнаты дома через сеть воздуховодов. Системы с принудительной подачей воздуха очень быстро регулируют температуру в помещении, а поскольку в системах кондиционирования могут использоваться один и тот же вентилятор и воздуховоды, это эффективная общая система HVAC.

Источники топлива: Печи, питающие системы с наддувом, могут работать на природном газе, жидком пропане (LP), мазуте или электричестве.

Распределение: Воздух, нагретый горелкой печи или нагревательным элементом, воздух распределяется по сети каналов к нагревательным регистрам в отдельных помещениях. Другая система каналов возвращает воздух обратно в топку через возврат холодного воздуха.

Преимущества:

• Системы с принудительной подачей воздуха можно фильтровать для удаления пыли и аллергенов. Однако они также могут увеличить количество переносимых по воздуху аллергенов.
• Увлажнитель (или осушитель) может быть интегрирован в систему принудительной подачи воздуха.
• Печи с принудительной циркуляцией воздуха относительно недороги.
• Эти печи могут достигать самых высоких показателей AFUE (годовой эффективности использования топлива) среди всех систем отопления (но это не обязательно означает, что это наиболее эффективный способ обогрева дома).
• Системы с принудительной подачей воздуха могут сочетать охлаждение с обогревом.

Недостатки:

• Требуется воздуховод и занимает место в стенах.
• Печные вентиляторы могут быть шумными.
• Движущийся воздух может распространять аллергены.
• Движущийся воздух может стать сухим, если его не увлажнить.
• Поскольку системы принудительного обдува нагревают воздух, а не предметы в комнате, это не считается самым удобным способом обогрева.

BanksPhotos / Getty Images

Системы гравитационных печей на воздухе

Предшественники систем с принудительной подачей воздуха, гравитационные воздушные печи также распределяют воздух через систему металлических каналов, но вместо того, чтобы нагнетать воздух через вентилятор, гравитационные воздушные системы работают по простой физике: теплый воздух поднимается и холодный опускается.Печь с гравитационным воздухом в подвале нагревает воздух, который затем поднимается по воздуховодам в разные комнаты. Холодный воздух возвращается в топку по системе каналов возврата холодного воздуха. Так называемые печи «осьминоги», которые можно найти во многих старых домах, представляют собой гравитационные печи.

Системы гравитационного воздуха больше не устанавливаются, но во многих старых домах они продолжают работать эффективно.

Источник топлива: Печи с принудительным воздухом могут работать на природном газе, жидком пропане (LP), мазуте или электричестве.

Распределение : Кондиционированный воздух циркулирует через сеть металлических воздуховодов.

Преимущества :

• Гравитационные системы не имеют движущихся частей и могут служить многие десятилетия.
• Системное оборудование очень надежно и требует минимального обслуживания.

Недостатки :

• Воздух не фильтруется эффективно.
• Энергоэффективность ниже, чем у более новых печей.
• Регулировка температуры происходит медленно, потому что системы работают за счет простых конвекционных потоков.

Системы лучистого отопления для пола

Современные теплые полы – это разновидность систем лучистого отопления. Лучистое отопление отличается от принудительного воздушного отопления тем, что нагревает предметы и материалы, такие как мебель и пол, а не только воздух. Большинство излучающих систем для всего дома распределяют тепло через горячую воду, нагретую в бойлере или водонагревателе.

Внутрипольное отопление включает пластиковые водопроводные трубы, устанавливаемые внутри бетонных перекрытий или прикрепляемые к верхней или нижней части деревянных полов.Он тихий и в целом энергоэффективный. Он имеет тенденцию нагреваться медленнее и требует больше времени для адаптации, чем принудительное воздушное тепло, но его тепло более стабильно.

Существуют также внутрипольные системы, в которых используется электропроводка, проложенная под напольными покрытиями, обычно керамической или каменной плиткой. Они менее энергоэффективны, чем системы горячего водоснабжения, и обычно используются только в небольших помещениях, таких как ванные комнаты.

Источники топлива : Системы трубопроводов горячей воды обычно обогреваются центральным котлом, который может работать на природном газе, жидком пропане (LP) или электричестве.Горячая вода также может быть обеспечена солнечными системами горячего водоснабжения, которые обычно используются в дополнение к топливным системам.

Распределение : Напольные системы обычно распределяются с помощью горячей воды, протекающей по пластиковым трубкам.

Преимущества :

• Излучающие системы обеспечивают комфортное, равномерное тепло.
• При отоплении котлами излучающие системы могут быть очень энергоэффективными.

Недостатки :

• Излучающие системы относительно медленно нагреваются и приспосабливаются к изменениям температуры.
• Установка внутрипольных систем может быть дорогостоящей.
• При возникновении проблем с обслуживанием доступ к скрытым трубопроводам затруднен.
• Котельные установки нельзя комбинировать с кондиционированием воздуха.

elenaleonova / Getty Images

Традиционные котельные и радиаторные системы

Старые дома и многоквартирные дома в Северной Америке часто отапливаются традиционными котельными и радиаторными системами. К ним относятся центральный котел, который направляет пар или горячую воду по трубам к радиаторам, расположенным в стратегически важных местах вокруг дома.Классический радиатор – чугунный вертикальный блок, обычно устанавливаемый возле окон – часто называют паровым радиатором, хотя этот термин иногда неточен.

На самом деле с этими старыми радиаторами используются два типа систем. Настоящие паровые котлы действительно направляют газообразный пар по трубам к отдельным радиаторам, который затем конденсируется обратно в воду и возвращается в котел для повторного нагрева. В современных радиаторных системах горячая вода подается к радиаторам с помощью электронасосов. Горячая вода отдает тепло в радиаторе, а охлажденная вода возвращается в котел для дополнительного нагрева.Радиаторные системы с горячей водой очень распространены в Европе.

Источники топлива: Системы котлов / радиаторов могут работать на природном газе, жидком пропане, мазуте или электричестве. Оригинальные котлы могли даже работать на угле.

Распределение: Тепло вырабатывается паром или горячей водой, циркулирующими по металлическим трубам к радиаторам, форма которых облегчает передачу тепловой энергии.

Преимущества :

• Лучистое тепло довольно комфортно и не сушит воздух, как принудительное тепло.
Радиаторы
• можно обновить до низкопрофильных плинтусов или панельных радиаторов.
• При замене старых котлов современные котлы могут предложить очень хорошую энергоэффективность.

Недостатки :

• Радиаторы могут быть некрасивыми.
• Расположение радиаторов может ограничивать размещение мебели и оконные покрытия.
• Котельные установки нельзя комбинировать с кондиционированием воздуха.

Дэвид Де Лосси / Getty Images

Радиатор плинтуса с горячей водой

Еще одна более современная форма лучистого тепла – это система плинтуса с горячей водой, также известная как гидронная система.В этих системах также используется централизованный бойлер для нагрева воды, которая циркулирует по системе водяных труб к низкопрофильным нагревательным элементам на плинтусе, которые излучают тепло от воды в комнату через тонкие металлические ребра, окружающие водопроводную трубу. По сути, это просто обновленная, усовершенствованная версия старых вертикальных радиаторных систем.

Источники топлива: Котлы для гидравлических систем могут работать на природном газе, жидком пропане (LP), мазуте или электричестве. Им также могут помочь солнечные системы отопления.

Распределение :

• Горячая вода нагревается котлом и подается на плинтусы типа “ребристая труба”, установленные вдоль стен. Ребра увеличивают площадь отвода тепла для повышения эффективности.
• Тепло распределяется за счет естественной конвекции: нагретый воздух поднимается от плинтуса, а холодный воздух падает в сторону устройства для обогрева.

Преимущества :

• Гидравлические системы могут предложить отличную энергоэффективность.
• Гидравлические системы работают тихо, потому что в них нет вентиляторов или нагнетателей.
• Температуру можно точно контролировать.
• Радиаторные системы очень долговечны и не требуют значительного обслуживания.

Недостатки :

• Блоки излучения / конвекции плинтуса должны оставаться свободными и могут создавать проблемы при расстановке мебели и дизайне драпировки.
• Радиаторы медленно нагреваются.
• Системы горячего водоснабжения нельзя комбинировать с системами кондиционирования воздуха.
• Если тепло будет отключено на продолжительное время, трубы отопления могут замерзнуть.

Thinkstock Images / Getty Images

Системы отопления с тепловым насосом

Новейшая технология отопления (и охлаждения) дома – это тепловой насос. Используя систему, аналогичную кондиционеру, тепловые насосы извлекают тепло из воздуха и доставляют его в дом через внутренний кондиционер. Стандартные домашние системы представляют собой воздушные тепловые насосы, которые забирают тепло из наружного воздуха.Существуют также наземные или геотермальные тепловые насосы, которые отбирают тепло из глубины земли, а также тепловые насосы с водным источником, которые получают тепло от пруда или озера.

Популярный тип теплового насоса с воздушным источником – это мини-сплит или бесканальная система. Это относительно небольшой наружный компрессорный агрегат и один или несколько внутренних воздухообрабатывающих агрегатов, которые легко добавить к дополнительным комнатам или удаленным районам дома. Многие системы тепловых насосов являются реверсивными и могут быть переключены в режим кондиционирования летом.Тепловые насосы могут быть энергоэффективными, но они подходят только для относительно мягкого климата; они менее эффективны в очень жаркую и очень холодную погоду.

Источники топлива: Тепловые насосы обычно работают от электричества, хотя также доступны модели, работающие на природном газе.

Распределение : Тепло (и охлаждение) обеспечивается настенными блоками, которые продувают воздухом змеевики испарителя, связанные с наружным насосом, который отбирает или поглощает тепло снаружи.

Преимущества :

• Системы предлагают как обогрев, так и охлаждение.
• Тепловые насосы могут быть очень энергоэффективными.
• Индивидуальные настенные блоки позволяют точно контролировать каждую комнату.
• Вентиляторы тише, чем центральные приточно-вытяжные системы.
• Никаких воздуховодов не требуется.

Недостатки :

• Тепловые насосы лучше всего подходят для относительно мягкого климата.
• Распределение нагретого или охлажденного воздуха может быть ограничено, поскольку он исходит от одного блока (в каждой комнате или зоне).

Системы электрического сопротивления

Электрические обогреватели для плинтусов и другие типы электрических обогревателей обычно не используются для первичных систем отопления дома, в основном из-за высокой стоимости электроэнергии. Тем не менее, они остаются популярным вариантом дополнительного отопления в готовых подвалах, домашних офисах и сезонных помещениях (например, трехсезонных верандах и соляриях). Электрические обогреватели просты и недороги в установке, и для них не требуются воздуховоды, насосы, кондиционеры или другое распределительное оборудование.Агрегаты недорогие, не имеют движущихся частей и практически не требуют обслуживания.

Помимо обычных обогревателей для плинтусов, существуют электрические лучистые обогреватели, которые нагреваются излучением. Обычно они устанавливаются под потолком и направлены на людей, находящихся в комнате, обеспечивая более сфокусированное тепло, чем при использовании плинтусов. Лучистые обогреватели также более энергоэффективны, чем плинтусы.

Распределение : В обогревателях плинтуса используется естественная конвекция для циркуляции тепла по комнате.Настенные обогреватели и многие специальные обогреватели (например, обогреватели toekick) обычно имеют внутренние вентиляторы, которые выдувают нагретый воздух.

Преимущества :

• Нагревательные блоки универсальны и могут быть установлены практически в любом месте.
• Системам требуется только электрическая цепь для питания.
• Агрегаты без вентиляторов работают бесшумно.
• Лучистые электрические обогреватели нагревают предметы в помещении, как и лучистое тепло в полу.
• Не требуются воздуховоды или дорогостоящая установка.

Недостатки :

• Электронагреватели очень дороги в эксплуатации.
• Они потребляют много электроэнергии и, следовательно, вносят непропорциональный вклад в чрезмерное использование энергосистемы общего пользования и связанные с этим проблемы.
• Большая часть электроэнергии вырабатывается угольными электростанциями, поэтому электрические обогреватели, хотя и чисты в эксплуатации, в значительной степени способствуют загрязнению воздуха и выбросу углерода в атмосферу.

Типы систем отопления дома (и когда менять старую систему)

Есть много способов обогреть дом, но какая система отопления дома лучше всего? Какой самый удобный способ обогреть дом? И какой тип обеспечивает лучшие технологии и энергоэффективность?

Хотя выбор системы отопления может быть сложной задачей, это не так сложно, как вы думаете.Из этой статьи вы узнаете, когда вам нужно заменить систему отопления дома, котел или печь. (И мы также рассмотрим различные доступные варианты отопления дома.)

Во-первых, вот признаки, которые вам необходимо отремонтировать (или заменить) существующую систему отопления дома

• Ваши счета за коммунальные услуги увеличиваются каждый сезон и / или вы оплачиваете счет за частый ремонт.
• Вы регулярно регулируете термостат (если у вас система центрального отопления).
• Во всем доме неравномерно отапливается температура.
• Работает короткими частыми циклами.
• Во время работы издает необычный шум.
• Вы регулярно чувствуете себя плохо в собственном доме.
• Ваш отопительный прибор стареет.

Давайте рассмотрим каждый из этих симптомов.

Ваши счета за коммунальные услуги увеличиваются каждый сезон и / или вы оплачиваете счет за частый ремонт

Если ваша система отопления работает без сбоев, но с каждым годом ваши счета за коммунальные услуги в зимнее время становятся все дороже, скорее всего, у вас проблема.Каждая система отопления будет терять эффективность с возрастом, но вам следует позвонить специалисту по HVAC, чтобы убедиться, что нет никаких дополнительных проблем. А если ваша система регулярно нуждается в дорогостоящем ремонте и обращениях в службу поддержки, пришло время заменить.

Вы регулярно настраиваете термостат

Вы постоянно возитесь с термостатом в холодные месяцы? Если вы постоянно регулируете температуру, чтобы найти идеальную настройку, это признак более серьезных проблем.

Во всем доме наблюдается неравномерное отопление

Неравномерный нагрев может быть признаком неисправности вашей системы отопления.Хотя может показаться нормальным наличие горячих и прохладных мест по всему дому, к этому не нужно привыкать. Фактически, это обычно показатель того, что что-то не так с вашей системой отопления, вентиляции и кондиционирования воздуха (или с вашей изоляцией).

Ваша система отопления работает короткие или частые циклы

Когда ваш обогреватель работает, останавливается, а затем снова запускается, что иногда называют «короткими циклами», – это признак плохого состояния системы вентиляции и кондиционирования, и вам следует обратиться к профессионалу, чтобы оценить проблему. (И если ваш портативный обогреватель работает с короткими циклами, это явный признак того, что обогреватель недостаточно большой, чтобы обогреть пространство.)

Если ваш нагревательный элемент начинает издавать странные звуки, такие как стук, треск или визг, не упускайте это из виду.

Ваш обогреватель издает необычный шум при работе

Если ваш нагревательный элемент начинает издавать странные звуки, такие как стук, треск или визг, не упускайте это из виду. В зависимости от типа вашей системы отопления и звука, который она издает, у вас может возникнуть серьезная и даже опасная проблема. Показательный пример: если вы когда-нибудь услышите громкий звук выстрела при включении печи, возможно, вы имеете дело с треснувшим теплообменником и потенциально смертельной утечкой газа или окиси углерода.(Понимаете, что мы имеем в виду? Не игнорируйте это.)

Вы плохо себя чувствуете в собственном доме

Если у кого-то в вашем доме зимой появляются необъяснимые симптомы гриппа (например, головокружение, одышка или тупая головная боль), виновником может быть обогреватель. В зависимости от типа вашего устройства и используемого топлива вы можете столкнуться с небольшой утечкой угарного газа или даже с испарениями из-за скопившейся пыли и грязи.

Важно: Если это произойдет, то это чрезвычайная ситуация.Немедленно выведите всех из дома и позвоните в свою газовую компанию, чтобы сообщить им, что вы подозреваете утечку.

Ваш нагревательный элемент стареет

В целом, срок службы технологии HVAC составляет около 15–20 лет. Хотя некоторые системы отопления могут прослужить дольше – в зависимости от качества системы и графика технического обслуживания, – разумно заметить, когда срок службы вашего обогревателя подходит к концу, чтобы вы могли спланировать более эффективную замену. Если вы не планируете заранее, вы, скорее всего, застрянете в принятии решения после поломки, а это значит, что у вас не будет времени найти лучший вариант и, скорее всего, в конечном итоге придется заплатить больше.(И совсем не весело выбирать систему отопления, когда ваша семья уже мерзнет и капризничает.)

Ожидание замены системы отопления до ее поломки может привести к увеличению затрат на установку и ограничить ваши возможности тем, что доступно в чрезвычайной ситуации.

Какие у меня варианты системы отопления?

Итак, вы решили, что пора заменить вашу систему отопления. Давайте посмотрим на разные системы отопления и на их сравнение. (И знайте, что какую бы систему отопления вы ни выбрали, она будет работать намного лучше и эффективнее, если ваш дом должным образом герметизирован и изолирован.Это действительно имеет огромное значение.)

Переносные обогреватели (также известные как обогреватели)

Начнем с самых маленьких. Переносные обогреватели (также называемые обогревателями ) – это простой вариант управления теплом из комнаты в комнату. Они представляют собой автономные электрические блоки и не требуют от вас многого – вам просто нужно подключить их к существующей розетке и контролировать их использование. (В целях безопасности не оставляйте их бегающими в пустой комнате.)

Преимущества и недостатки переносных обогревателей и обогревателей

Переносные нагревательные элементы недороги и не требуют установки.Согласно Energy.gov, электрические обогреватели – единственные невентилируемые обогреватели, которые можно безопасно использовать внутри здания, поэтому они могут быть достойным временным решением для холодных мест в вашем доме. Тем не менее, обогреватели не очень эффективны, и они также могут быть проблемой безопасности и опасностью пожара, особенно в доме с маленькими детьми или домашними животными. Они определенно не являются постоянным решением более серьезной проблемы с отоплением.

Стоимость переносных обогревателей и обогревателей помещений

Переносные электрические нагревательные элементы недороги и не требуют установки – это их самое большое преимущество.В зависимости от размера, модели, марки и качества они варьируются от 15 до 1000 долларов.

Электрический нагреватель сопротивления (например, настенные обогреватели и обогреватели плинтуса)

Электрические настенные обогреватели или Обогреватели для плинтусов – также известные как электрические резистивные обогреватели – представляют собой отдельные обогреватели, которые можно установить в помещениях, которым требуется дополнительная обогревательная поддержка.

Обогреватели для плинтусов относительно доступны по цене и позволяют управлять теплом из комнаты в комнату.

Преимущества и недостатки настенных обогревателей и плинтусов

Обогреватели для плинтусов

относительно доступны по цене и позволяют управлять теплом из комнаты в комнату. Однако эти устройства не являются энергоэффективными, поэтому расходы на электроэнергию для поддержания тепла во всем доме могут быть довольно высокими. (Если вы ищете более эффективную систему электрического отопления, вероятно, лучше всего подойдет тепловой насос.)

Стоимость электрических лучей

Настенный электрический обогреватель может стоить от 80 долларов за базовую модель для встраивания в стену до 1000 долларов за настенный электрический камин.Стоимость электрического обогрева плинтуса составляет от 40 до 400 долларов в зависимости от класса. Имейте в виду, что вам обычно требуется несколько устройств на комнату, и вам нужно будет учитывать стоимость профессиональной установки.

Водяной теплый пол или теплый пол

Системы теплого пола распределяют тепло через пленку или мат под полом (или через гидравлическую систему, которая перемещает нагретую воду по трубам основания пола). Система работает, нагревая пол и мебель, создавая лучистое тепло по всему дому.

Преимущества и недостатки лучистого теплого пола

Лучистое напольное отопление является бесканальным и не требует циркуляции воздуха в доме и на улице (что может уменьшить циркуляцию аллергенов и пыли). Он также обеспечивает комфортное и равномерное нагревание всего жилого помещения. Тем не менее, как водяные, так и излучающие системы пола дороги и инвазивны в установке, и они могут ограничить ваши варианты напольного покрытия. (И если у вас нет подходящего чернового пола, они могут быть не очень эффективными.)

Стоимость установки лучистого теплого пола

Гидравлический теплый пол (при профессиональной установке) может варьироваться от 6 до 16 долларов за квадратный фут, в зависимости от размера вашего дома, потребностей и требований к установке. Водяной теплый пол дешевле установить – 8–12 долларов за квадратный фут, но он также дороже в холодное время года, чем водяной теплый пол.

Большинство домов, построенных после 1990 года, отапливаются газовыми топками с наддувом.

Печь (электрическая, газовая или масляная)

Печи – наиболее распространенный вариант отопления домов в США, они могут работать на электричестве, природном газе или масле.Они работают, используя свой источник энергии для зажигания горелок внутри топочного шкафа. Затем, когда горелки зажигаются, они нагревают компонент, называемый теплообменником, который нагревает воздух для распределения по всему дому через воздуховоды.

Преимущества и недостатки печи

Самым большим преимуществом печи является то, как быстро она распределяет воздух: когда печь работает в оптимальном рабочем состоянии, температура в вашем доме повышается, как только она включается. Печи также относительно доступны по цене в приобретении, установке и обслуживании (поскольку эта технология широко распространена), и они также сохраняют низкий визуальный профиль в вашем доме – вам не нужно будет украшать большие стены.И многим людям просто нравится ощущение тепла печи. Если ваша печь и система воздуховодов достаточно новые, чтобы обеспечивать постоянный обогрев, вам будет комфортно.

Однако печи – одна из наименее эффективных систем отопления на рынке. Вы теряете много ценного тепла и энергии, когда горячий воздух проходит через воздуховоды. Кроме того, поскольку большинство печей работают на ископаемом топливе, у вас возникнут дополнительные проблемы со здоровьем из-за возможных утечек окиси углерода и газа.

Тем не менее, печи доступны повсюду и являются популярным и жизнеспособным вариантом отопления для многих людей (хотя вы определенно захотите правильно герметизировать и изолировать свой дом, чтобы получить максимальную эффективность и комфорт от вашей системы).

Стоимость печи

Средняя стоимость замены печи зависит от типа печи, района, в котором вы живете, и наличия у вас существующих воздуховодов. Газовая печь, купленная отдельно, стоит в среднем от 1800 до 4000 долларов. Масляная печь может стоить от 4650 до 6900 долларов при профессиональной установке, а электрическая печь с профессиональной установкой может стоить от 1850 до 2750 долларов.

Котел (электрический, газовый или масляный)

Бойлеры – еще одна распространенная система отопления в США. Они работают за счет нагрева воды (электричеством, газом или маслом) до тех пор, пока она не превратится в пар.Затем этот пар выпускается в воздух и закачивается в дом для обогрева помещения с помощью конвекторов или радиаторов.

Если вы стремитесь к экологичности, можно найти котлы, которые работают на более чистом топливе, таком как природный газ и биодизель.

Преимущества и недостатки традиционного котла

Для распределения нагретого воздуха в котельных системах

используются воздуховоды и вентиляционные отверстия (называемые регистрами , ), поэтому вам не нужно беспокоиться о громоздких стенках в вашем доме.Кроме того, у бойлеров может быть более длительный срок службы прибора, чем у печи, особенно при хорошем уходе, и, как и в случае с подогревом пола, они обеспечивают беспыльный обогрев всего дома. Если вы идете на экологию, можно найти котлы, которые работают на более чистом топливе, таком как природный газ и биодизель. А если у вас есть старая собственность, инфраструктура вашего дома может быть уже рассчитана на котельную.

Но у котлов действительно есть несколько недостатков: Большинство вариантов котлов, представленных на рынке, значительно менее эффективны, чем более новые и умные технологии.Они могут быть дорогими в эксплуатации и обслуживании. А поскольку это сосуды под давлением, возникают некоторые серьезные проблемы с безопасностью (время от времени вы слышите об одном взрыве, что на самом деле не то возбуждение, которое вы хотите в своем доме). Наконец, котлы часто не делают ваш дом комфортным – отопление может быть довольно неравномерным.

Стоимость установки котла центрального отопления

Стоимость замены или установки котла зависит от используемого рабочего топлива, марки и модели, региона, в котором вы живете, и других факторов.К тому же они дороже в обслуживании. В зависимости от выбранных вами вариантов вы можете заплатить от 2 000 до 20 000 долларов за установку нового котла. (И это без учета регулярного тщательного технического обслуживания для обеспечения безопасной работы вашего котла.)

Тепловые насосы (также известные как бесканальные системы отопления или бесканальные мини-секции)

Тепловые насосы – это самый умный и эффективный вариант отопления дома, доступный сегодня. Они работают, забирая тепло из наружного воздуха и перемещая его на внутрь вашего дома.(Да, в воздухе присутствует тепловая энергия даже в самые холодные дни.) Еще одна победа: они также служат в качестве кондиционера, обращая этот процесс вспять; они охлаждают ваш дом, удаляя тепло из помещения и передавая его за пределы дома.

Даже в самые холодные дни тепловые насосы находят тепло в воздухе снаружи. Они втягивают это существующее тепло внутрь, чтобы нагреть внутреннее пространство, без необходимости использовать столько энергии для производства нового тепла.

Тепловые насосы – это гибкая технология, и вы можете получить их как в центральном, так и в бесканальном исполнении, поэтому, если вы ищете эффективный вариант бесканального отопления, тепловой насос – ваш лучший выбор (они значительно превосходят другие бесканальные электрические системы отопления) .

Канальные тепловые насосы или Центральные тепловые насосы используют конфигурацию, аналогичную традиционной системе HVAC (так что, если у вас уже есть существующие воздуховоды в вашем доме, вы можете их использовать). Между тем, в бесканальных тепловых насосах используются настенные блоки, называемые мини-разделителями , для нагрева и распределения воздуха. (Мини-разветвители подключаются непосредственно к наружному блоку через медные провода, поэтому вам не нужны воздуховоды.)

Плюсы и минусы отопления дома тепловым насосом

Тепловые насосы

обеспечивают красивое, равномерное и не душное отопление во всем доме, а если вы выберете вариант мини-сплит без воздуховодов, вы сможете контролировать температуру в разных зонах по отдельности.Тепловые насосы также полностью электрические и энергоэффективные – это самый чистый и экологически чистый вариант на рынке. Однако, возможно, самым большим преимуществом является то, что тепловой насос представляет собой три системы в одной: это обогреватель, кондиционер и осушитель. Вкратце: вы можете заменить всю свою систему HVAC на систему с тепловым насосом (и почувствовать себя счастливее и комфортнее от этого).

Самым большим первоначальным препятствием для установки теплового насоса обычно являются предварительные затраты на установку, но вам, возможно, не придется их оплачивать.А если вы выберете бесканальную мини-сплит-систему, вам нужно будет приспособиться к внешнему виду стеновых блоков.

Узнайте больше о преимуществах и недостатках установки теплового насоса.

Тепловой насос и печь

Для большинства людей тепловой насос превосходит домашнее отопление с помощью печи по нескольким причинам: он более энергоэффективен, более безопасен (без риска утечки газа или угарного газа), а тепловые насосы нагревают ваше пространство более равномерно, чем печь. . Однако, если вы предпочитаете «поджаренное» ощущение тепла печи или дров, имейте в виду, что вам может потребоваться дополнить свой тепловой насос дополнительным нагревательным элементом (который обычно может быть встроен в систему).

Также не забывайте, что тепловой насос – это еще и кондиционер – на рынке нет печи, которая могла бы охладить ваш дом, а также обогреть его.

По сравнению с бойлером, тепловой насос дешевле в обслуживании, обеспечивает более качественное и стабильное тепло, гораздо более эффективен и не связан с риском взрыва.

Тепловой насос и бойлер

Если вы пытаетесь сделать выбор между тепловым насосом и бойлером, знайте, что тепловой насос является гораздо более разумным вариантом для большинства людей, особенно с учетом того, что он выполняет функции кондиционера.По сравнению с бойлером, тепловой насос дешевле в обслуживании, обеспечивает более качественное и стабильное тепло, гораздо более эффективен и не связан с риском взрыва. Кроме того, вы можете установить тепловой насос, даже если у вас нет воздуховодов.

Стоимость установки системы теплового насоса

Стоимость варьируется в зависимости от региона, но в целом установка полной системы теплового насоса для вашего дома может стоить вам примерно столько же, сколько одновременная замена систем отопления и охлаждения. Это могут быть значительные вложения.Но из-за их превосходного комфорта, низких эксплуатационных расходов и энергоэффективности системы тепловых насосов обеспечивают большую жизненную ценность для большинства людей.

Кроме того, если вы живете в подходящем районе, вы можете получить систему теплового насоса от компании Sealed без предварительной оплаты. Вы будете платить только теми деньгами, которые сэкономите на энергии. И если ваш дом потребляет меньше энергии, вам не нужно платить. Мы верим в свой продукт и поддерживаем свою работу.

Установка закрытой системы – Radiantec

ЗАКРЫТАЯ ИЗЛУЧАТЕЛЬНАЯ СИСТЕМА:

В закрытой радиантной системе теплоноситель является автономным.Жидкость остается там до тех пор, пока не будет удалена для обслуживания. Закрытая система и источник питьевой воды не подключены . Плинтусная система отопления с помощью бойлера – один из примеров закрытой системы.

Бойлер или водонагреватель нагревает воду или другую жидкость, например антифриз. Когда термостат требует тепла, включается насос и циркулирует теплая вода по полу до тех пор, пока термостат не сработает.

Для правильной установки установите водопроводно-механический агрегат (PMP).Это устройство включает в себя клапаны заполнения и слива, запорные клапаны, воздухоотделитель, предохранительный клапан и манометр. Система требует расширительного бачка.

Закрытые системы знакомы должностным лицам Кодекса и подрядчикам, и они не встречают большого сопротивления. Вы можете комбинировать закрытую излучающую систему с радиаторами плинтуса.

Radiantec рекомендует использовать качественный водонагреватель вместо бойлера в системах поверхностного отопления. Для этого есть много веских причин, например:

1.Котлы по своей конструкции делают очень горячую воду. Бытовые водонагреватели вырабатывают воду умеренной температуры по конструкции. Задача, связанная с лучистым теплом, состоит в том, чтобы производить воду умеренной температуры , и это дает много преимуществ.

2. не требует дорогостоящего смесительного клапана или специальных регуляторов для понижения температуры воды.

3. Бытовые водонагреватели выдерживают термический удар, вызванный попаданием в них большого количества холодной воды. Котлов нет.

4. Конденсат не влияет на качественный водонагреватель. Конденсат повреждает большинство котлов.

5. Конденсационные водонагреватели работают с исключительно высоким КПД (95 +%). Большинство котлов не могут соответствовать этому.

6. Качественный водонагреватель для бытовых нужд обычно стоит на меньше, чем эквивалентный бойлер.

7. Бытовые водонагреватели имеют очень высокую начальную тепловую мощность из-за тепла, хранящегося в баке. Это повысит отзывчивость системы.

8. Качественные водонагреватели могут направлять воздух в пластиковую трубу , а не в дорогой дымоход.

Radiantec_Closed_Radiant_Heating_System_Installation_Manual

Какая самая эффективная система отопления для вашего дома?

Отопление дома является важным фактором в зимние месяцы, даже в тех регионах, где температура редко опускается ниже нуля. Расходы на отопление могут легко потреблять почти половину среднего бюджета на электроэнергию в домохозяйстве, что делает энергоэффективность важной целью для тех, кто хочет снизить расходы на домашний комфорт.Если вам нужна новая система отопления дома, у вас есть несколько вариантов достижения высокоэффективной и недорогой эксплуатации, которая сохранит тепло и комфорт в вашем доме на долгие годы.

Команда Air Experts знает лот об отоплении дома на основании нашего опыта предоставления услуг HVAC в районе Роли, Северная Каролина, с 1986 года. Если вам нужна помощь в выборе лучшей системы отопления дома, просто позвоните нам по телефону 919-480-2727 сегодня!

Почему высокая эффективность?

Самая простая причина выбрать высокоэффективную систему отопления состоит в том, что она будет стоить намного дешевле, чем модель с более низкой эффективностью.Высокоэффективные системы часто могут сократить текущие расходы вдвое или более, а самые эффективные типы систем отопления сокращают счета до 70 процентов. Несмотря на то, что обычно более дорогая вначале, более эффективная система в конечном итоге может дать значительную экономию.

Помните, что какой бы тип отопительной системы вы ни купили, она должна иметь соответствующий размер, чтобы обеспечить необходимый вам уровень обогрева. В данном случае размер системы – это ее функциональная способность вырабатывать тепло. Попросите вашего специалиста по ОВК произвести расчет тепловой нагрузки в вашем доме, чтобы определить, сколько тепла необходимо.Обладая этой информацией, вы и ваш подрядчик сможете найти систему отопления, которая будет работать лучше всего для вас.

Поиск наиболее эффективной системы отопления: тепловые насосы

Для домовладельцев, которые ищут наиболее эффективную систему отопления, наилучшим вариантом являются тепловые насосы. Они работают по принципу улавливания тепла и перемещения его с места на место, удаления его из вашего дома, чтобы обеспечить охлаждение летом, и переноса тепла снаружи для обогрева зимой. Тепловые насосы могут быть удивительно эффективными, иногда производя в четыре раза больше энергии, чем электричество, которым они питаются.В общем, тепловые насосы – хороший выбор для умеренного климата, например, в районе Роли.

Тепловые насосы также очень бережно относятся к окружающей среде. Их высокая эффективность означает, что они потребляют меньше электроэнергии, но обеспечивают эффективное отопление. Они не сжигают ископаемое топливо для выработки тепла, а это означает, что они не выделяют выхлопные газы, которые могут повлиять на окружающую среду. Они очень безопасны в эксплуатации, не выделяют потенциально вредных газов, таких как окись углерода.

Существуют два основных типа тепловых насосов: воздушные и геотермальные.

Воздушные тепловые насосы

Тепловые насосы с воздушным источником улавливают тепло и отводят тепло в воздух, окружающий оборудование. При охлаждении системы используют теплообменные свойства хладагента для отвода тепла из воздуха вокруг воздухообрабатывающего устройства / змеевика испарителя и передачи его наружу, где оно выделяется в наружный воздух. При нагревании хладагент улавливает тепло наружного воздуха и переносит его в ваш дом. Тепловые насосы могут извлекать тепло даже из более прохладного наружного воздуха, хотя их эффективность резко снижается, когда температура опускается ниже 32 градусов.

В процессе нагрева жидкий хладагент циркулирует между внутренним и наружным блоками теплового насоса. Когда хладагент циркулирует, он меняет состояние с жидкого на газ и обратно. Когда хладагент испаряется в газ, он также поглощает тепло из воздуха вокруг наружного блока. Газообразный хладагент попадает в ваш дом после сжатия до жидкой формы. Внутри он выделяет содержащееся в нем тепло. Затем тепло используется для обогрева жилых помещений в помещении.

Геотермальные тепловые насосы

Геотермальные системы работают аналогично, за исключением того, что они используют почву за пределами вашего дома или близлежащий водоем в качестве источника захвата и выделения тепла. Ряд труб, называемых петлями, закапывают на несколько футов ниже поверхности земли, просверливают очень глубоко в системе вертикальных петель или погружают в источник воды. Даже на глубине нескольких футов под землей температура держится от 45 до 60 градусов в течение всего года. По контуру циркулирует вода или раствор хладагента, забирая или выделяя тепло по мере необходимости.

Геотермальные системы обеспечивают наиболее эффективный вид отопления. Они могут сократить счета за отопление до 70 процентов. Как и другие типы тепловых насосов, они очень безопасны и экологически безвредны в эксплуатации. Первоначальные инвестиции в геотермальную систему могут быть выше, чем в другие типы отопительного оборудования, и вам необходимо будет вырыть ямы и траншеи во дворе для размещения труб контура заземления. Однако геотермальный тепловой насос обычно окупается ежемесячной экономией примерно за пять лет.Для этих систем могут быть доступны федеральные налоговые льготы и налоговые льготы штата – за дополнительной информацией обращайтесь к своему подрядчику по отоплению!

Поиск наиболее эффективной системы отопления: печи

Вторая по эффективности отопительная система – это бытовая печь. Печи, вероятно, являются наиболее распространенным типом отопительных систем, используемых сегодня, по оценкам промышленности, газовые печи размещаются примерно в 60 процентах американских домов. Старые печи не очень эффективны, но новые модели содержат новые технологии и функции, которые могут повысить эффективность до чрезвычайно высокого уровня.

Три наиболее распространенных типа печей:

1. Газ: Газовые печи используют природный газ, богатый природный ресурс. Большинство действующих печей – модели, работающие на природном газе. Газ поставляется местными коммунальными предприятиями по водопроводу, проложенному в вашем доме, хотя газопроводы часто не доходят до более отдаленных сельских районов. На самом деле, эксплуатация печи на природном газе может быть дешевле, чем у теплового насоса с воздушным источником, даже если ее эффективность нагрева намного ниже.Это потому, что в последние годы природный газ стал чрезвычайно дешевым.
2. Нефть: Топливные печи сжигают мазут для производства тепла. Масло обычно поставляется местным поставщиком, который доставляет топливо оптом и хранит его в баке в вашем доме или рядом с ним. Необходимо контролировать подачу топлива для масляных печей, чтобы убедиться, что масло не закончится тогда, когда оно вам больше всего нужно. Топочный мазут и пропан, еще один вид печного топлива, относительно дороги.
3. Электричество: Электропечи обогревают ваш дом, используя электричество для питания нагревательных спиралей, вырабатывающих тепло.Поскольку они не сжигают топливо, они не производят выхлопных газов или окиси углерода, которые могут представлять угрозу безопасности в вашем доме. Их эксплуатация в большинстве областей обходится дороже, чем газовые печи, поскольку электричество стоит больше (от БТЕ до БТЕ), чем природный газ, и, в отличие от теплового насоса с воздушным источником, их эффективность никогда не может превышать 100 процентов.

При выборе печи проверьте рейтинг AFUE системы. AFUE, или Годовая эффективность использования топлива, является стандартным показателем эффективности печи.Он показывает, какая часть энергии топлива превращается в полезное тепло и сколько, вероятно, будет потрачено впустую. Например, газовая печь с AFUE 80 процентов преобразует 80 процентов энергии газа в тепло, в то время как остальные 20 процентов теряются из-за выхлопных газов или утечек. Более высокие значения AFUE означают более высокий КПД печи, а AFUE 90% и выше указывает на высокую эффективность системы.

Поиск наиболее эффективной системы отопления: котлы

Третьей по эффективности систем отопления домов являются бытовые котельные.Котлы менее распространены в жилых помещениях, чем тепловые насосы или печи. Тем не менее, бойлер может стать хорошим вариантом для отопления дома. Они работают, производя горячую воду, которая затем циркулирует по трубам и радиаторам внутри вашего дома.

Котлы

также имеют рейтинг АФУЭ. Вы можете найти высокоэффективные котлы с рейтингом AFUE от 90 процентов и выше.

Конденсационные котлы

– это модели с еще более высокой эффективностью, которые могут достигать значений AFUE до 95 процентов. Они используют второй теплообменник для извлечения тепла из выхлопных газов перед их выпуском на улицу.С помощью этого процесса они восстанавливают часть тепла, за которое уже было заплачено, прежде чем оно будет потеряно для вытяжных и вентиляционных процессов.

Факторы повышения эффективности

Даже после покупки самой эффективной системы отопления, доступной в рамках вашего бюджета, вы все равно можете улучшить комфорт в помещении и производительность оборудования за счет воздействия внешних факторов, которые могут повысить эффективность HVAC.

• Уплотнение и герметичность: Найдите и закройте все отверстия, трещины, щели или другие отверстия, куда может выходить теплый воздух или внутрь может попадать холодный воздух.Это могут быть области вокруг дверей и окон, где трубы или провода проходят через стены или где каркас дома соединяется с фундаментом или чердаком. Используйте уплотнения или другие подходящие материалы, чтобы закрыть отверстия и сделать их герметичными.
• Воздуховоды: Воздуховоды могут повлиять на эффективность работы вашей системы отопления. Утечки в каналах могут привести к значительным потерям тепла, энергии и денег. Убедитесь, что все секции воздуховодов плотно прилегают друг к другу и не имеют повреждений.Соединения должны быть заклеены металлическими винтами и мастикой или лентой с металлической основой, чтобы предотвратить утечку воздуха. Воздуховоды также должны быть изолированы, чтобы предотвратить потерю тепла через материал самих воздуховодов.
• Элементы управления: Системы управления, такие как программируемые термостаты и интеллектуальные термостаты, предоставляют вам улучшенные возможности для управления работой вашей системы отопления. Например, с помощью программируемого термостата вы можете уменьшить отопление в течение дня, когда ваш дом пуст, а затем запрограммировать термостат на автоматическое увеличение обогрева до того, как вы и ваша семья вернетесь с работы или учебы.Умные термостаты Wi-Fi узнают ваши привычки и предпочтения, чтобы вы могли чувствовать себя комфортно, экономя при этом как можно больше энергии.

Нужна дополнительная помощь? Свяжитесь с Air Experts сегодня

Air Experts предоставляет услуги по отоплению и охлаждению домовладельцам во всем районе Роли, включая Апекс, Кэри, Холли-Спрингс, Дарем, Чапел-Хилл и Уэйк-Форест.

Свяжитесь с нами сегодня, чтобы получить дополнительную информацию о домашнем отоплении и получить квалифицированную помощь в выборе наиболее эффективной системы отопления для ваших жилищных нужд!

Стоит ли геотермальное отопление для дома? Что идет не так?

Геотермальные системы отопления для домов

Бытовые геотермальные системы отопления могут быть отличным способом обогреть дом , заменить печь и помечены как средства экономии денег.Вопрос в том, стоят ли они шумихи? Вот краткий обзор того, как они работают.

Начиная с глубины от 6 до 10 метров, температура земли больше не зависит от колебаний температуры поверхности и остается относительно постоянной на уровне от 8 до 10 C. Таким образом, основной принцип геотермального отопления и охлаждения заключается в использовании этого постоянная внутренняя температура земли для уравновешивания сильно колеблющихся температур поверхности в Северной Америке и Канаде.

С помощью тепловых насосов геотермальные системы отопления и охлаждения извлекают тепловую энергию и передают ее в здания, экономя примерно от 50 до 60% затрат на отопление и охлаждение, в зависимости от сравниваемого топлива.

В летние месяцы геотермальное охлаждение работает аналогично стандартному кондиционированию воздуха, только тепло не просто выбрасывается в наружный воздух, а откладывается глубоко в земле для использования в будущем. Результатом является безупречное кондиционирование воздуха, потому что тепло, извлекаемое в летние месяцы, фактически используется для обогрева земли глубоко под землей, тепла, которое повысит эффективность теплового насоса из источника тепла в зимние месяцы.

Геотермальные системы отопления дома:

Вертикальные геотермальные системы с замкнутым контуром имеют герметичную U-образную трубу из полиэтилена высокой плотности, по которой переносится теплоноситель (обычно смесь воды и метанола) в непрерывно циркулирующем контуре, обеспечивая теплопроводный обмен.Когда жидкость возвращается на поверхность, нагревается или охлаждается в зависимости от сезона, дополнительное или уменьшенное количество тепла в воде используется для кондиционирования дома. Требуемая глубина для этой системы обычно составляет 300 футов или более, а стоимость рассчитывается в футах. Через нос, но ногой.

Геотермальная вертикальная петельная система © Alexandre Gilbert

Горизонтальная замкнутая геотермальная система работает так же, как и вертикальные системы, за исключением того, что трубы проходят вперед и назад на глубине от 6 до 10 футов.Установка предполагает вырытие траншей (по крайней мере, 300 футов из них), а не рытье колодца.

Горизонтальные системы тепловых насосов с грунтовым источником могут быть дешевле в установке, но требуют значительного пространства и наносят довольно серьезный ущерб любым экосистемам, которые лежат на предполагаемом пути. Для данной длины трубы системы с горизонтальным контуром немного менее эффективны, чем системы с вертикальным контуром, поскольку на них легче воздействовать температурой поверхности. Другой недостаток заключается в том, что при возникновении утечки в контуре при использовании горизонтального коврика или системы решетчатого типа всю территорию сада придется снова выкапывать в поисках крошечной утечки, которая теряет давление в системе.

Геотермальная система с горизонтальным контуром © Alexandre Gilbert

Геотермальные системы с открытым контуром используют грунтовые воды, перекачиваемые непосредственно из подающей скважины (глубиной от 75 до 100 футов) для забора и нагнетания тепла. Вода откачивается из первой скважины, а после теплообмена закачивается во вторую скважину.

Геотермальная система с открытым контуром © Alexandre Gilbert

Системы с открытым контуром имеют очень высокий термический КПД, и их установка может быть на 50% дешевле, чем вертикальные системы с обратной связью.Однако условия, необходимые для правильного функционирования этих систем, редко встречаются в городских районах, поскольку они требуют обильного источника грунтовых вод и высокого уровня грунтовых вод.

Сэкономит ли мне геотермальное отопление деньги?

Это действительно зависит от размера объекта отопления. Ни одна геотермальная система не обходится дешево в установке , и поскольку она предлагает только сокращение потребления, окупаемость инвестиций действительно возможна только для больших зданий. По этой причине геотермальная энергия больше подходит для коммерческих или многоквартирных жилых проектов значительного размера.

Дом должен быть довольно большим и иметь несколько плохую изоляцию, чтобы фактически окупить себя в разумные сроки. Во многих случаях, особенно при строительстве новых домов среднего размера, такие крупные финансовые вложения в энергоэффективность могут принести гораздо большую отдачу, если вместо этого они будут направлены на удержание тепла – более качественные окна, дополнительную изоляцию дома в новом строительстве, изоляцию существующих стен от снаружи во время ремонта дома, а лучше ленты и мембраны для герметизации воздуха и т. д.

Цены Ball park на геотермальную систему : Для дома среднего размера (2000 кв. Футов) установка GSHP легко будет стоить 30 000 долларов, и это в обмен на ежемесячную экономию около 50% на счетах за отопление. . Таким образом, окупаемость среднего дома для одной семьи слишком далека, чтобы сделать его финансово конкурентоспособным вариантом для всех домов, кроме самых потребляющих, – и даже тогда только тогда, когда котел или печь вышли из строя и нуждаются в замене.

Те же самые инвестиции в размере 25 000 долларов (или, возможно, меньше) в лучшую тепловую оболочку, вероятно, легко сократят счета за отопление на 70 или 80%, а может, и больше.Геотермальная энергия – отличная глобальная технология, но дома с плохой изоляцией для одной семьи получат гораздо большую отдачу, если вместо этого деньги будут вкладываться в изоляцию или баланс между энергосберегающими ремонтами и высокоэффективными тепловыми насосами.

Energy Wars: Типы систем отопления

Чему может научить нас выдуманная далекая галактика об энергоэффективности на Земле? Посмотрите видеовстречу в Google с некоторыми экспертами из национальных лабораторий Министерства энергетики, чтобы узнать больше о тепловом выхлопном отверстии Звезды Смерти, электронных лучах и дефлекторных экранах:

Мы можем только догадываться, какую энергию вселенная «Звездных войн» использовала для нагрева и охлаждения, уничтожения планет и возведения ворот-щитов, но, скорее всего, они используют энергию, которую мы можем найти прямо здесь, на планете Земля.Если вы ищете лучший способ использования энергии на Земле, вот некоторые из наиболее распространенных методов отопления, а также их рейтинг эффективности использования топлива и наши рекомендации. Присоединяйтесь к Энергетическому альянсу и вместе противьтесь злу потери энергии и неэффективности.

«Я един с Силой. Сила со мной ».

Energy Wars: Какие типы систем отопления лучше?

Так как отопление помещений (не космического пространства) является самым большим расходом энергии в среднем за U.S. home, а сейчас сезон «Звездных войн», мы подумали, что было бы уместно провести энергетическую войну между различными типами доступных вам систем отопления. Начнем с самого распространенного метода отопления и топлива: печи на природном газе.

1. Печь на природном газе

Самым распространенным видом топлива, используемым для отопления дома, является природный газ. Его используют примерно в 60% американских домов (energy.gov).

Печь на природном газе, которую иногда обычно называют «системой центрального отопления», использует вентиляторный двигатель и воздуховоды для распределения теплого воздуха, который выпускается через регистры / решетки.Печи также известны как «канальные» системы.

Печи могут использовать различные виды топлива для получения тепла. Природный газ – наиболее распространенный вид топлива, но некоторые печи работают на пропане, мазуте или электричестве.

Эффективность печи определяется тем, сколько топлива используется для обогрева дома. Это известно как годовой коэффициент топливной эффективности (AFUE). Чем выше процент, тем он эффективнее. Итак, если вы видите рекламируемую печь с 94% AFUE, это означает, что 94% сожженного топлива используется для отопления дома, а оставшиеся 6% теряются в процессе сгорания.Это очень эффективная печь. Большинство печей имеют рейтинг AFUE от 60% до 90%. Высокоэффективные печи имеют рейтинг AFUE более 90%.

Если у вас есть печь с рейтингом AFUE ниже 80%, подумайте о замене вашей печи на более эффективную. Средняя продолжительность жизни печи на природном газе составляет от 15 до 30 лет, в зависимости от регулярного ухода и технического обслуживания.

Установки с более высоким КПД используют «потраченное впустую» тепло, направляя дымовые газы через второй теплообменник.Эти системы отводят дымовые газы через вентиляционное отверстие в боковой стенке, а не через дымоход, проходящий через крышу.

Узнайте больше о газовых печах и о том, как сэкономить энергию и деньги, из нашего Руководства по поиску и устранению неисправностей печей.

2. Котлы

Бойлеры названы в честь их назначения, хотя вода в закрытом сосуде не обязательно нагревается до кипения. Печи переносят тепло в теплый воздух, в то время как системы котлов сначала нагревают воду, которая затем распределяет тепло, проходя через радиаторы по всему дому.В бытовых котлах будет использоваться природный газ или мазут, однако также можно использовать пропан, смеси биодизеля и электричество.

В котлах

не используется типичная система воздуховодов, которую мы ассоциируем с домашней печью. Вместо этого они работают через насос, который перекачивает воду из труб в радиаторы, а затем из комнаты в комнату. Если вы хотите внести изменения в свой дом, проще установить «зональные» термостаты и элементы управления для отдельных комнат, используя систему горячего водоснабжения, такую ​​как бойлер, часто называемую гидронной системой, а не систему принудительной подачи воздуха.Если вам нужны зоны HVAC и у вас нет бойлера, подумайте о бесканальных мини-сплит-системах.

Котлы

имеют средний КПД 50-90%, что делает их немного менее эффективными, чем топочные системы. Однако продолжительность жизни примерно такая же – 15-30 лет.

Главный недостаток котла – высокая стоимость монтажа и опасность замерзания труб.

3. Электрические обогреватели помещений

Подключаемые нагреватели, как их часто называют, относительно недороги в приобретении, но более дорогостоящие в использовании.Большинство людей даже не понимают, как работают электрические обогреватели. Они думают, что если вы включите его, тепло станет волшебством! Однако происходит то, что обогреватель преобразует электрический ток из настенной розетки непосредственно в тепло, которое затем распределяется в пространстве.

В среднем по стране стоимость электроэнергии составляет 12 is кВтч за электроэнергию. Использование обогревателя обойдется вам в 18 центов в час. После кратковременного чрезмерного использования ваши затраты на электроэнергию намного превысят его первоначальную закупочную цену.Об этом следует подумать, прежде чем включать тепло зимой.

Если вы все же используете обогреватели, наиболее эффективным методом будет оставаться рядом с ними все время и следить за тем, чтобы система центрального отопления была выключена. Хотя электричество очень эффективно (большая часть используется для прямого нагрева), высокие затраты на электроэнергию делают его более дорогим в эксплуатации по сравнению с приборами для сжигания.

Убедитесь, что вы используете надлежащие меры безопасности при обогреве помещения, чтобы избежать опасной ситуации:

Источник: esfi.org

4. Дровяные печи и камины

Нет ничего более романтичного или согревающего, чем дровяной камин холодной зимней ночью. Это может выглядеть великолепно, но с точки зрения обогрева камин не имеет лучшей эффективности. Вы также рискуете загрязнить воздух в помещении. Если камин не имеет дверцы из герметичного стекла, камин, как правило, теряет больше тепла, чем обеспечивает.

Если вы живете в более сельской местности, дровяное отопление не только приятно, но и логично.Новое поколение систем отопления на дровах и пеллетах (сертифицированных Агентством по охране окружающей среды) чище, эффективнее и может обеспечить надежное отопление. Качество воздуха в помещении, эффективность, контроль температуры и общие предпочтения комфорта – это все, что необходимо учитывать, прежде чем топить печь или вместо этого принять решение о включении термостата. Если у вас есть современный дровяной котел, лучший способ повысить эффективность отопления – это использовать какую-нибудь систему циркуляции.

Если у вас есть дровяная печь или камин, вы должны ежегодно чистить и проверять его.Это ежегодное обслуживание необходимо и для других систем отопления.

5. Тепловые насосы и бесканальные мини-разъемы

Тепловые насосы используются как для обогрева, так и для охлаждения дома. Они могут сделать это, отбирая тепло из окружающего воздуха для обогрева дома. Хладагент поглощает тепло, а затем проходит через компрессор, пока не отдает тепло внутри через систему вентиляторов.

Два наиболее распространенных типа – это с воздушным источником и с наземным источником (третий тип – геотермальный ).

Возможно, вы не думаете, что тепло доступно, когда на улице холодно, но тепловые насосы на самом деле могут отбирать тепло с температур до -15 ° C. В нем используется та же технология, что и в вашем холодильнике для извлечения тепла изнутри и распределения это через катушки сзади. По сути, хладагент становится настолько холоднее, чем наружный воздух, что тепло поглощается, а затем распределяется в помещении.

Воздушные тепловые насосы являются наиболее распространенным типом тепловых насосов. Они доступны в версии без воздуховодов (известной как бесканальный мини-сплит) для тех, кому нужны зоны HVAC в доме.

Если вам нужно более подробное описание того, как тепловые насосы и кондиционеры получают тепло от холода, прочтите эту статью консультанта по экологическому строительству.

С точки зрения энергоэффективности тепловые насосы, как правило, являются более разумным решением в более умеренном климате, где температура не опускается ниже нуля. Они представляют собой энергоэффективную альтернативу для домов с умеренными потребностями в отоплении и охлаждении.

Кто побеждает в энергетической войне?

В среднем семья в США тратит около 700 долларов на отопление с использованием природного газа и около 1700 долларов на отопление с использованием топочного мазута.В большинстве случаев природный газ является наиболее эффективным средством отопления дома, поэтому большинство американских домохозяйств его используют.

Бытовые системы отопления: Хотя для обогрева наших домов доступно несколько различных видов топлива, почти половина из нас использует природный газ. | Источник: Сборник данных по энергии в зданиях, 2011 г., 2.1.1 Потребление первичной энергии в жилищах, по годам и типу топлива (квадриллион БТЕ и процент от общего количества).

Хотя системы отопления и виды топлива могут иметь большое значение, лучший способ сэкономить энергию и деньги – это правильно ухаживать за оборудованием и утеплять дом.Благодаря стратегическому использованию настроек термостата, изоляции, вентиляции и надлежащего обслуживания вы можете сэкономить около 30% на счетах за отопление, а также сократить потери энергии.

Перед установкой или заменой системы отопления убедитесь, что вы улучшили изоляцию вашего дома. Повышение энергоэффективности вашего дома может дать вам право на установку меньшего размера, что позволит сэкономить деньги и энергию. Узнайте, как подготовить свой дом к зиме.

Выбор правильной системы отопления и топлива

Работаем со всеми типами систем отопления.Если вы хотите, чтобы что-то было установлено, мы поможем вам выбрать для установки из ассортимента качественных продуктов. Для некоторых наших клиентов газовая печь имеет наибольший смысл. Для других лучше всего подойдет тепловой насос или бесканальный мини-сплит. Все зависит от вашего дома, поэтому позвоните нам, чтобы получить бесплатную консультацию по отоплению .

Когда вы приедете в Hiller по поводу отопления, мы поможем вам оценить все ваши возможности и найти лучшую систему для вас и вашей семьи.Не стесняйтесь обращаться к нам с любыми вопросами. Мы доступны 24/7/365.

Сводка по источникам тепла

Источник: energy.gov

НАГРЕВАТЕЛЬНЫЕ СОВЕТЫ (через energy.gov)

• Установите программируемый термостат на настолько низкое значение, которое комфортно зимой, и понизьте уставку, когда вы спите или вдали от дома.
• Очищайте или заменяйте фильтры на печах один раз в месяц или в соответствии с рекомендациями.
• Очистите регистры теплого воздуха, обогреватели плинтуса и радиаторы по мере необходимости; убедитесь, что они не заблокированы мебелью, ковровым покрытием или шторами.
• Удаляйте воздух из радиаторов горячей воды один или два раза за сезон; если не знаете, как выполнить эту задачу, обратитесь к профессионалу.
• Поместите термостойкие отражатели радиаторов между наружными стенами и радиаторами.
• Выключите кухню, ванну и другие вытяжные вентиляторы в течение 20 минут после того, как вы закончили готовить или принимать ванну; при замене вытяжных вентиляторов подумайте об установке высокоэффективных малошумных моделей.
• Зимой держите шторы и шторы на окнах, выходящих на юг, открытыми в течение дня, чтобы солнечный свет проникал в ваш дом, и закрывайте их на ночь, чтобы уменьшить холод, который вы можете ощущать от холодных окон.

.
