Методика подбора циркуляционных насосов

Перед выбором циркуляционного насоса следует рассчитать требуемые характеристики. Для этого необходимо знать два основных параметра системы отопления:

1. Потери давления.
2. Расход теплоносителя.

Первый параметр определяется конфигурацией и размерами системы, также на него влияют характеристики трубопровода, по которому прокачивается теплоноситель (материал и внутренний диаметр труб). Второй параметр рассчитывается на основании требуемой мощности системы.

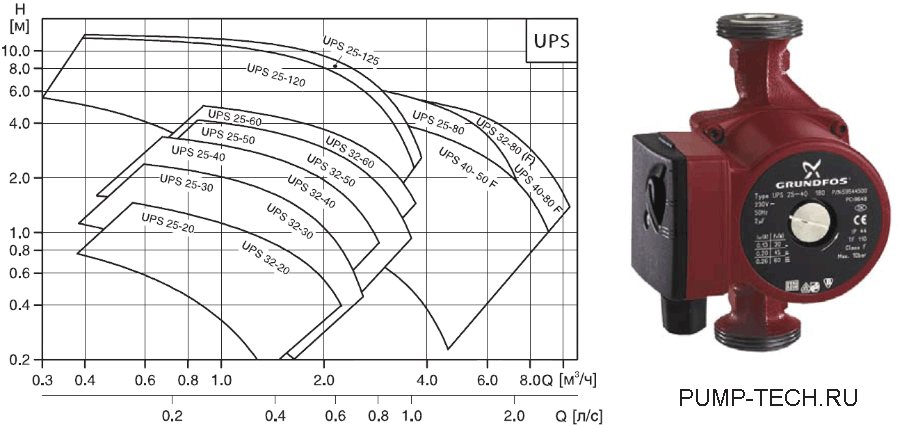

Чтобы найти оптимальную производительность теплового насоса, необходимо наложить друг на друга два графика. Первый из них строится для каждой системы отопления индивидуально, с учетом потерь давления и расхода теплоносителя, а второй обычно присутствует в техническом паспорте насоса. Точка, в которой два графика пересекутся, будет рабочей точкой насоса.

Наилучший коэффициент полезного действия обычно находится примерно на половине его характеристик. К примеру, если в паспорте насоса указано, что он способен создать напор 7 метров, а максимальная производительность составляет 25 кубических метров в час, то максимального КПД можно добиться при расходе 12,5 кубометров в час и напоре на уровне 3,5 метра. Дальнейшее повышение любой из этих характеристик будет снижать второй показатель. При максимальном напоре расход станет нулевым и наоборот, соответственно, и КПД в крайних точках будет приближаться к нулю.

К примеру, если вы проектируете систему отопления для дачи, основанную на коллекторной схеме с 10 радиаторами, мощность каждого из которых составляет 1000 Вт, то с прокачкой теплоносителя вполне справится циркуляционный насос Grundfos UPS 25-40. Для надежности можно подобрать более мощное устройство, а оптимальную рабочую точку можно будет подобрать, регулируя скорость насоса (большинство современных моделей оснащено регулятором).

Управление системой отопления и контроль температуры

Регулирование скорости циркуляции – основной способ управлять мощностью, передаваемой в контур системы. Такой способ обеспечивает наибольшую экономию при обустройстве системы отопления, независимо от выбранного источника тепловой энергии. Для кольцевой системы с несколькими контурами в каждый контур необходимо установить отдельный насос. Данный подход обеспечит максимальную гибкость при управлении температурой в разных помещениях.

Насосы могут оснащаться одним из двух типов регуляторов:

1. Ступенчатый (чаще всего на 3 позиции).

2. Плавный.

Насосы со ступенчатым регулятором не имеют возможности автоматизированного переключения режимов. Вся автоматизация сводится к включению и выключению устройства. Насосы с плавной регулировкой производительности обеспечивают больше возможностей для автоматизации. Кроме того, второй тип насосов позволяет наиболее точно подобрать рабочую точку, обеспечив максимальный КПД насоса и оптимальную эффективность всей системы отопления.

Настройка скорости насоса центрального отопления

Если вам интересно, как выбрать наилучшую скорость для вашего насоса центрального отопления, то вы не одиноки. Это один из наиболее часто задаваемых вопросов о насосах центрального отопления.

Хотя на первый взгляд это может показаться запутанным, найти наиболее эффективную настройку скорости для помпы на самом деле довольно просто, и эта статья покажет вам, как это сделать.

Что делает насос центрального отопления?

Работа насоса центрального отопления заключается в том, чтобы перекачивать горячую воду, только что нагретую котлом, вокруг радиаторов в вашем доме и обратно в котел для повторного нагрева. Узнайте больше о насосах центрального отопления.



Почему у него более одной скорости?

Многие насосы центрального отопления имеют несколько настроек скорости, что может сбивать с толку. Так почему же насосы имеют несколько настроек скорости?

Каждая система центрального отопления уникальна. Разное количество и размеры радиаторов. Различная планировка помещения и длина трубопровода. Разные диаметры труб и разные размеры котла. И т.д. и т. п.

Все это влияет на величину трения между водой и системой, которое должен преодолевать насос ЦО.

Само собой разумеется, что не существует идеальной скорости насоса, подходящей для каждой системы центрального отопления, поэтому для производителей имеет смысл разрешить вам регулировать скорость вашего насоса центрального отопления, чтобы она соответствовала вашей системе.



Что делать, если насос работает с неправильной скоростью?

Если первоначальный установщик правильно установил скорость насоса для вашей системы, то лучше не менять ее, но, поскольку многие установщики, кажется, всегда устанавливают насос на «средний» и надеются на лучшее, у многих возникает соблазн попробовать сами оптимизируйте скорость.

Если ваш насос центрального отопления работает слишком быстро, то это пустая трата электроэнергии, так как он использует больше электроэнергии для перекачки воды с высокой скоростью, а не с более низкой скоростью. Таким образом, ваш счет за электроэнергию будет выше, чем нужно.

Если, с другой стороны, ваш насос работает слишком медленно, ваши радиаторы могут не нагреваться должным образом.

Слишком быстро

• Отходы Электричество
• Шумнее – Трубы, а также сам насос
• Котел может работать быстро, если температура обратки слишком высока (вода проходит через радиаторы слишком быстро, поэтому у воды недостаточно времени, чтобы отдать много тепла радиаторам)
• Воздух в системе – часто требуется прокачка одного радиатора
• Кавитация в насосе (более быстрый износ)

Слишком медленно

• Радиаторы плохо прогреваются – вода слишком долго находится в радиаторах и слишком сильно остывает
• Котел перегревается и отключается
• Температура обратки слишком низкая



Насос центрального отопления Grundfos с 3 настройками скорости (c) hobbs_luton через Flickr

Сколько электроэнергии потребляет насос центрального отопления?

Как и следовало ожидать, это зависит от размера и модели насоса центрального отопления.

Она также значительно зависит от скорости насоса, поэтому при прочих равных условиях желательна установка более низкой скорости.

Например, этот насос Grundfos (на фото) имеет три настройки:

1. 40 Вт
2. 65 Вт
3. 105 Вт

Таким образом, при максимальной скорости потребляется более чем вдвое больше электроэнергии, чем при самой низкой скорости.

Некоторые современные насосы утверждают, что потребляют гораздо меньше энергии, например, коммерческий циркуляционный насос Wilo Stratos PICO заявляет, что потребляет всего 3 Вт, хотя мы рекомендуем относиться к таким заявлениям с осторожностью.



Какие различные типы настройки скорости доступны?

Односкоростная

Вероятно, все еще можно купить насос центрального отопления, который работает только на одной скорости, но они не очень распространены. Большинство насосов, представленных сейчас на рынке, имеют как минимум 3 различных скорости.

Несколько фиксированных скоростей

Большинство насосов центрального отопления, таких как Grundfos UPS2 15-50/60, имеют три индивидуальных настройки скорости на выбор. У некоторых их больше, например у Grundfos Alpha 2L 15-60, который предлагает 7 предустановленных скоростей.

Регулируемая скорость

Некоторые современные насосы, такие как коммерческий циркуляционный насос Wilo Stratos PICO, предлагают только бесступенчатую настройку скорости.

Комбинация

Некоторые марки, например Wilo, предлагают комбинацию трех фиксированных скоростей или бесступенчатую регулировку скорости.



Как настроить скорость насоса центрального отопления

Фактический механизм настройки скорости зависит от марки и модели рассматриваемого насоса. Обычно на помпе хорошо виден элемент управления.

Например, Grundfos UPS2 15-50/60 имеет кнопку и три индикатора для индикации выбранной скорости.

Другие насосы, такие как модельный ряд Flomasta, имеют поворотный регулятор на передней части насоса, с помощью которого можно выбрать желаемую скорость насоса.



Как найти наилучшую настройку скорости

Базовая

Простой ответ — использовать самую низкую скорость, при которой система работает должным образом без каких-либо проблем, поскольку это сэкономит электроэнергию.

Таким образом, вы можете попробовать уменьшить скорость вашего насоса с высокой на среднюю или со средней на низкую и проверить, что все радиаторы все еще нагреваются, и что котел не перегревается и не отключается. Вы всегда можете снова увеличить скорость насоса, если у вас возникнут какие-либо проблемы.

Расширенный

Теоретически наиболее эффективный способ настройки системы центрального отопления состоит в том, чтобы разница в температуре воды, выходящей из котла, и воды, возвращающейся в котел из радиаторов, составляла 11 или 12 градусов. На практике не всегда удается добиться этого.

Изменение скорости насоса центрального отопления повлияет на температуру обратной воды.

Если у вас конденсационный котел, вам нужно убедиться, что температура обратки не превышает 55 градусов C, иначе котел не сможет работать эффективно.

Если вы можете точно измерить температуру подачи и обратки с помощью термометра, вы можете попробовать доступные настройки насоса, чтобы увидеть, какая из них наиболее близка к идеальной эффективности.

Очевидно, вам также следует обратить внимание на другие нежелательные эффекты, такие как неправильный прогрев радиаторов или чрезмерный шум от насоса или трубопровода, или какие-либо неприятные звуки из котла.

Кроме того, не забывайте, что при более высоких скоростях для перекачивания воды требуется больше электроэнергии, поэтому выбирайте самый медленный режим, который работает лучше всего.



Признаки того, что скорость насоса может нуждаться в регулировке

Если из ваших радиаторов был удален воздух, но они все еще не нагреваются, это может быть признаком того, что скорость насоса слишком низкая. Попробуйте увеличить его и посмотрите, поможет ли это, но следите за перегревом и отключением котла, дополнительным шумом и более частой продувкой радиаторов.

Если насос или трубопровод издают шум или часто приходится прокачивать один или несколько радиаторов, это может быть признаком того, что скорость насоса слишком высока. Попробуйте уменьшить его и посмотрите, исчезнут ли проблемы, но убедитесь, что радиаторы нагреваются должным образом, а котел не работает слишком быстро.



Заключение

Выбор скорости насоса центрального отопления поначалу может показаться запутанным, но как только вы поймете, почему доступны разные скорости – и некоторые проблемы, с которыми вы, вероятно, столкнетесь, если скорость слишком высокая или слишком низкая – становится довольно просто попробовать различные настройки скорости, которые позволяет ваша помпа, и найти наилучшую скорость для вашей системы.

Лучшая частота вращения насоса для подогревателя бассейна

SwimPoolSteve.com поддерживается пользователями. Чтобы этот ресурс о бассейнах и спа был доступен бесплатно для всех читателей, я получаю комиссионные за покупки, сделанные по ссылкам на этой странице. Для получения дополнительной информации см. полную страницу заявления об отказе от ответственности. Используя этот веб-сайт, вы соглашаетесь с условиями.

Если у вас есть насос с регулируемой скоростью и нагреватель для бассейна, и вы хотите знать, какая скорость вращения необходима для работы нагревателя, информация на этой странице поможет вам.

К сожалению, это не будет полностью прямым. Системы плавательных бассейнов удивительно динамичны, и каждый бассейн будет уникальным с точки зрения гидравлической конструкции. В общих чертах это означает, что все бассейны разные, и производительность насосов будет сильно различаться от одной системы к другой. Настолько, что невозможно дать вам прямой ответ на то, на какое число оборотов в минуту вы должны установить помпу. Так что вместо этого давайте посмотрим, какую информацию я может дать вам.

Во-первых, длинную историю о системах фильтрации бассейнов, размерах труб и скоростях потока можно более или менее пропустить, если в вашей системе установлен расходомер. Расходомеры – это конкретная часть оборудования, которое вам нужно, недостающее звено, которого нет у большинства владельцев бассейнов, что затрудняет определение того, на какое число оборотов в минуту вы должны настроить свой насос… когда односкоростные насосы доминировали на рынке насосов для фильтрации бассейнов.

метров были значительно менее полезными. Теперь, с появлением и даже законом об обязательном использовании насосов с регулируемой скоростью, расходомеры стали важным элементом оборудования, которое действительно должно быть в каждом плавательном бассейне. Знание того, какие обороты в минуту вам нужны, чтобы запустить нагреватель для бассейна, — это лишь одна из многих, многих причин, по которым расходомер — это хорошая идея, если у вас есть бассейн. Вот статья с дополнительной информацией о том, почему в большинстве бассейнов нет расходомеров?

Если предположить, что у вас нет расходомера для вашего бассейна (пока), тогда все становится сложнее. Единственная единица измерения, которая имеет значение для вашего нагревателя, — это объем воды, проходящей через него. Отсутствие возможности измерить этот объем воды означает, что вам придется провести небольшой метод проб и ошибок, а также обоснованное предположение, чтобы установить правильные обороты насоса для работы вашего нагревателя.

Минимальный расход нагревателя Hayward
h250 — 25 галлонов в минуту
h300 — 25 галлонов в минуту
h350 — 25 галлонов в минуту
h400 — 25 галлонов в минуту
h500 — 25 галлонов в минуту

Минимальный расход нагревателя Pentair 90 155 MT175 — 20 галлонов в минуту
MT200 — 20 галлонов в минуту
MT250 — 25 галлонов в минуту
MT300 — 30 галлонов в минуту
MT400 — 40 галлонов в минуту

Минимальный расход нагревателя Jandy
JXI200 — 30 галлонов в минуту
JXI260 — 30 галлонов в минуту
JXI400 — 30 галлонов в минуту 900 03

Чтобы получить точную информацию, обратитесь к руководству пользователя нагревателя для бассейна или непосредственно к производителю. о марке и модели вашего обогревателя. Из этой информации, опубликованной основными производителями обогревателей, мы ясно видим, что минимальные скорости потока не так уж высоки. Следует учитывать, что минимальная скорость потока не обязательно является оптимальной скоростью потока для нагревателей бассейнов. Слишком низкая скорость потока для нагревателей бассейнов может вызвать вафли (включение и выключение) из-за того, что поток едва достаточен для работы. Вы также можете получить постепенно более эффективный нагрев воды за счет более высоких значений расхода. Большинство нагревателей, как вы видите, имеют минимальный расход от 20 до 30 галлонов в минуту, но они также имеют максимальный расход в диапазоне от 100 до 120 галлонов в минуту. Вполне вероятно, что работа при минимальном рабочем расходе как минимум меньше идеального.

Почему мы добавили несколько сотен оборотов в минуту к минимальному числу оборотов насоса? Ответ на этот вопрос заключается в том, что скорость потока вашей системы бассейна для заданного числа оборотов в минуту (или расчетное значение с использованием измерений TDH) является лишь мгновенным снимком состояния системы. Любое изменение настроек клапана или периферийных устройств изменит значения TDH и скорости потока. Чаще всего проблема заключается в том, что состояние фильтра со временем изменится с чистого на грязное. Это оказывает прямое и существенное влияние на давление в системе, сопротивление потоку и, в конечном счете, на количество воды, проходящей через вашу систему при заданном значении числа оборотов в минуту. Добавление нескольких сотен оборотов в минуту к минимальному числу оборотов насоса для работы нагревателя помогает учитывать изменение состояния фильтра. Если у вас есть насос с регулируемым расходом, способный поддерживать определенный расход при изменении условий, вы можете просто установить минимальные значения расхода. Если у вас есть насос с переменной скоростью, скорость потока будет меняться по мере загрязнения фильтра, поэтому буфер в несколько сотен оборотов в минуту будет разумным, чтобы предотвратить эту потенциальную проблему.
