Подключение радиаторов отопления трубами REHAU

Компания ИСАН выполняет профессиональный монтаж систем отопления и водоснабжения REHAU «под ключ»

Сертифицированные REHAU монтажники

Работа по договору

Гарантия на материалы и монтаж

Только оригинальная арматура REHAU

 Примеры наших работ по монтажу систем отопления и водоснабжения

 Примеры наших работ по монтажу радиаторов отопления

 Примеры наших работ по монтажу коллекторной радиаторной разводки

Все представленные ниже варианты подключения к отопительным приборам подходят как для одностороннего, так и для разностороннего вариантов присоединения.

В качестве оборудования для радиаторной разводки наши специалисты рекомендуют систему радиаторной разводки REHAU RAUTITAN, как наиболее разработанную для этих целей и надежную.

Подключение к радиатору „из пола”

Узлы для подключения радиаторов из пола >>>

Преимущественно для подключения к компакт-радиаторам водяных систем отопления, снабженных парой отключающих шаровых кранов компании REHAU и проходными резьбозажимными соединениями компании REHAU, применяются Г-образные присоединительные трубки.

Подключение присоединительных трубок к блоку шаровых кранов компании REHAU или проходному резьбовому соединению производить с помощью резьбозажимных соединений. При этом следует строго соблюдать указания по монтажу.

Подключение к присоединительным трубкам универсальных труб RAUTITAN stabil/RAUTITAN flex, а также отопительных труб RAUTITAN pink диаметром 16 или 20мм производится с помощью надвижных гильз REHAU.

Для крепления Г-образных присоединительных трубок к перекрытию (полу) рекомендуется использовать фиксирующие уголки компании REHAU.

Специально для применения этого фиксирующего уголка на Г-образных присоединительных трубках делается проточка около присоединительного штуцера.

Г-образные присоединительные трубки могут поставляться в комплекте с фиксирующими уголками.

Преимуществами совместного применения этих деталей являются:

• — более надежное крепление Г-образных присоединительных трубок;
• — простота монтажа и сокращение времени на монтаж;
• — встроенная звукоизоляция.

Монтаж присоединительных трубок начинается сразу же после установки отопительных приборов (при использовании того же самого инструмента) или монтажных шаблонов компании REHAU, заменяющих отопительные приборы.

При монтаже следует соблюдать следующую последовательность операций:

1. Закрепить звукоизоляционную шайбу на плоскости уголка. Вставить присоединительные трубки в прорези уголка и, установив их на перекрытии рядом с отопительным прибором вплотную к шаровому крану, отметить длину, на которую следует укоротить трубки. При этом следует учитывать, что при монтаже присоединительная трубка должна быть вставлена в блок шаровых кранов до упора в евроконус.

2. Обрезать присоединительные трубки на необходимую длину и удалить заусенцы.

3. Надвинуть резьбозажимные соединения на Г-образные присоединительные трубки. Вставить обе присоединительные трубки в фиксирующий уголок. Вставить присоединительные трубки в блок шаровых кранов до упора в евроконус и наживить от руки резьбозажимные соединения.

4. Установить Г-образные присоединительные трубки вертикально и отметить на полу место крепления фиксирующего уголка.

5. Отвернуть и удалить Г-образные присоединительные трубки. Просверлить отверстие под дюбель.

6. Снова ввести Г-образные присоединительные трубки в блок шаровых кранов и закрепить к перекрытию фиксирующий уголок с помощью прилагаемого дюбеля и шурупа. Для правильной установки и надежного крепления уголка необходимо ровное основание. Затянуть резьбозажимные соединения, согласно инструкциям изготовителя.

7. Присоединить полимерные трубы к Г-образным присоединительным трубкам с помощью надвижных гильз.

Шаг 1. Отмерить длину присоединительной трубки

Шаг 2. Обрезать присоединительные трубки на необходимую длину и удалить заусенцы

Шаг 3. Надвинуть резьбозажимные соединения на присоединительные трубки

Шаг 4. Отметить место крепления фиксирующего уголка

Шаг 5. Просверлить отверстие под дюбель

Шаг 6. Крепление фиксирующего уголка

Шаг 7. Присоединить полимерные трубы с помощью надвижной гильзы

T-образные присоединительные трубки из нержавеющей стали

Специально для подключения к отопительным приборам, укомплектованным блоком шаровых кранов в двухтрубных тупиковых кольцевых горизонтальных системах отопления универсальных труб RAUTITAN stabil / flex, а также отопительных труб RAUTITAN pink, применяются Т-образные присоединительные трубки компании REHAU. Так как в этом случае установка фиксирующего уголка или фиксирующей накладки невозможна, то при использовании резьбозажимных соединений с мягким уплотнением необходимо обязательно развальцовывать концы присоединительных трубок.

Для отопительных приборов, имеющих с обеих сторон резьбовые штуцеры, применяется разностороннее присоединение. В этом случае присоединительные трубки из нержавеющей стали соединяются с термостатическим вентилем, а также с отключающим вентилем или вентилем тонкой регулировки на обратной подводке.

Подключение присоединительных трубок из нержавеющей стали 15 х 1,0 мм при этом производится с помощью резьбозажимного соединения с металлическим уплотнением.

Непосредственное подключение к отопительному прибору труб RAUTITAN stabil

Металлополимерные трубы RAUTITAN stabil можно непосредственно присоединить к блоку шаровых кранов отопительного прибора без каких-либо дополнительных устройств. Для подключения труб диаметром 16 и 20 мм используется комплект резьбозажимного соединения с разрезным обжимным кольцом. Каждый комплект состоит из двух накидных гаек, двух разрезных колец, двух штуцеров с евроконусом и двух шайб для разделения контакта металлических частей. Все части, находящиеся в зоне видимости, из эстетических соображений никелированы.

Рекомендации:

перед тем, как вставить штуцер в трубу RAUTITAN stabil, ее следует откалибрировать устройством, находящимся на ножницах REHAU. При этом следует соблюдать указания по монтажу.

Непосредственное подключение к отопительному прибору труб RAUTITAN flex / RAUTITAN PINK с помощью комплекта направляющих трубок компании REHAU

Для непосредственного монтажа универсальных труб RAUTITAN flex, а также отопительных труб RAUTITAN pink диаметром 16 мм к отопительному прибору применяется комплект направляющих трубок компании REHAU.

Для подключения к блоку шаровых кранов применяется комплект резьбозажимного соединения с разрезным обжимным кольцом компании REHAU.

При использовании комплекта направляющих трубок компании REHAU для подключения к отопительному прибору следует соблюдать следующую последовательность монтажа:

1. Навесить отопительный прибор или монтажный шаблон компании REHAU и закрепить на них блок шаровых кранов.

2. Собрать комплект направляющих трубок.

3. Пропустить трубы RAUTITAN flex/pink через направляющие трубки, надвинуть фиксирующую накладку и вставить снизу направляющие клинья.

4. Установить комплект направляющих трубок на перекрытие, отмерить длину, на которую необходимо укоротить трубы RAUTITAN flex/pink, и обрезать их.

5. Надеть комплект резьбозажимных соединений с разрезным кольцом компании REHAU на трубы RAUTITAN flex/pink, установить комплект направляющих трубок на перекрытие, выставить его и зафиксировать.

6. Затем затянуть резьбозажимные соединения с разрезным кольцом на блоке шаровых кранов (с усилием 40 Нм).

7. Входящие в комплект поставки накладные манжеты надеть на трубы в местах их выхода из стяжки после ее заливки и защелкнуть.

В однотрубных системах комплекты направляющих трубок можно скрепить друг с другом тыльными сторонами.

Подключение труб к радиатору “из стены”

Узлы для подключения радиаторов из стены >>>

Набор Г-образных присоединительных трубок из нержавеющей стали компании REHAU

Очень эстетичное присоединение к отопительному прибору из стены можно смонтировать с помощью Г-образных присоединительных трубок из нержавеющей стали. В этом случае присоединение универсальных труб RAUTITAN stabil/flex, а также отопительных труб RAUTITAN pink осуществляется с помощью хорошо зарекомендовавшего себя метода присоединения с применением надвижных гильз.

Непосредственное подключение к отопительному прибору „из стены” универсальных труб RAUTITAN stabil

Металлополимерные трубы RAUTITAN stabil можно подключить к блоку шаровых кранов отопительного прибора из стены без применения каких-либо дополнительных устройств. К блоку шаровых кранов присоединение осуществляется с помощью комплекта резьбозажимных соединений компании REHAU с разрезным обжимным кольцом. Эти наборы включают в себя по 2 накидных гайки, 2 обжимных кольца, 2 штуцера с евроконусом и две шайбы для разделения различных металлов. Находящиеся в зоне видимости части никелированы для повышения эстетичности.

Рекомендации:

перед тем, как вставить штуцер в трубу RAUTITAN stabil, ее следует откалибровать устройством, находящимся на ножницах компании REHAU. При этом следует соблюдать указания по монтажу.

K обычным резьбовым соединениям на термостатических вентилях или отключающих кранах на выходе из отопительных приборов полимерные трубы можно присоединить с помощью переходов с наружной резьбой и надвижной гильзы компании REHAU. Изогнуть трубу под прямым углом можно с помощью пружины, вставляемой внутрь трубы (минимальный радиус изгиба составляет 3 наружных диаметра трубы).

Подключение настенных угольников к блоку шаровых кранов производится переходными прямыми присоединительными трубками R 1/2″ x 15 мм.

Различные варианты подключения радиаторов отопления трубами REHAU

Выполняем профессиональный монтаж радиаторного отопления трубами REHAU

Компания ИСАН является официальным партнером Рехау по внутренним инженерным системам и обладает необходимыми компетенциями по монтажу трубопроводных систем Рехау.

У нас Вы можете не только купить отдельные фитинги и трубы системы Рехау, но и получить профессиональные консультации любого уровня по комплектации систем Рехау для отопления и водоснабжения, мы выполняем профессиональный монтаж систем Рехау, услуги шеф-монтажа и поддержку наших покупателей при монтаже систем Рехау своими руками.

Остерегайтесь подделок и подмены арматуры REHAU на дешевые аналоги!!!

Обвязка радиатора отопления

Начальник технического отдела ООО «САНЕКСТ.ПРО» Антон Григорьев рассказал в интервью для блога о правильной обвязке радиатора, распространенных ошибках при монтаже и оборудовании SANEXT.

—Антон, добрый день. Давайте начнем с определения самого понятия. Что такое обвязка радиатора отопления?

Здравствуйте. Обвязка радиатора – это состав элементов из трубопроводной системы и запорной арматуры, позволяющий выполнить подключение радиатора к системе отопления.

 —Почему важно производить правильную (профессиональную) обвязку радиатора?

Во-первых, обвязка радиатора – это самое уязвимое место в системе отопления. Во-вторых, любое соединение трубопроводной системы – это потенциальная опасность и, тем более, когда есть разъемные соединения. В-третьих, в случае выбора некачественных комплектующих для обвязки радиатора рядовому сантехнику зачастую не по силам устранить протечку.

—Что необходимо учитывать при выборе схем обвязки радиатора?

Хочу сделать акцент на том, что в схеме обвязки радиатора обязательно нужно устанавливать запорную арматуру, так как при демонтаже радиатора (при черновой и чистовой отделке) крайне сложно слить с него теплоноситель. Кроме того, в схеме обвязки радиатора должны быть элементы, защищающие трубы от механического воздействия (при монтаже напольного покрытия велика вероятность повреждения открытых труб) и от ультрафиолета, либо подъем из пола должен выполняться специальными металлическими трубками, что проще, надежней и эстетичней.

—Как Вы считаете, влияет ли выбор принципа подключения радиатора к трубам и место его установки на его эффективность?

Сам принцип подключения радиатора к трубам большой роли в эффективности работы отопительного прибора не играет, а вот тип подключения, безусловно, может сильно повлиять на работу радиатора. Как правило, в горизонтальных системах отопления используются радиаторы с нижним подключением и тут все стабильно работает. Гораздо реже, но все еще встречаются случаи с боковым подключением радиатора в горизонтальной системе отопления. Считается, что это сложно в монтаже и не эстетично, а если трубы прокладывать в стене, то это настолько долго и дорого, что вообще теряется смысл в таком подключении.

—Какое оборудование требуется для обвязки радиатора?

В ассортименте SANEXT есть весь спектр фитингов и арматуры для любого подключения радиатора. На сегодняшний день система SANEXT может полностью удовлетворить запросы монтажника или проектировщика: боковое подключение радиатора, как горизонтальной системе, так и в вертикальной (включая уходящую в прошлое однотрубную), нижнее подключение со всеми возможными вариантами – и на стандартном исполнении с L, T – образными трубками и с трубой Стабил и с универсальной трубой РЕХ-а.

Фитинги и радиаторная арматура SANEXT

—А какова последовательность работ?

В первую очередь, следует смонтировать радиатор, далее подвести трубу от распределительного коллекторного узла  к радиатору и в завершении выполнить подключение системы отопления к радиатору.

Распределительный коллекторный узел SANEXT Этажный

 —Можете рассказать, исходя из профессионального опыта, каковы типичные ошибки при выполнении обвязки радиатора?

Наиболее частая ошибка при выполнении обвязки радиатора – это неквалифицированный монтаж при максимально дешевом подключении радиатора, например, когда универсальной трубой подключаются напрямую к радиатору и при этом не соблюдают точную соосность фитинга трубы и радиатора. Так как в такой схеме отсутствует запорная арматура на радиаторе (узел нижнего подключения радиатора, H-образный R 3/4, Евроконус – G 3/4, Евроконус арт.4961), то при ремонте этого соединения (из-за неграмотного монтажа) возникает большая проблема со сливом теплоносителя с радиатора, а также приходится опустошать всю ветку с другими радиаторами, на которых также нет запорной арматуры.

В итоге монтажник, который сэкономил небольшие деньги на арматуре радиатора, выбрал самую дешевую схему обвязки и допустил к монтажу неквалифицированных сотрудников, получает большие убытки штрафами за срыв сроков и компенсацию от протечек. Это был, наверное, самый серьезный случай, когда все негативные факторы возникли в один момент, в то же время это, к сожалению, наиболее часто встречающаяся ситуация.

Также ошибочное решение – это сначала монтировать систему отопления до запорной арматуры радиатора, а радиаторы монтировать уже после заливки стяжки. Даже если удастся произвести опрессовку системы без радиаторов, это не гарантирует герметичность соединения радиатора и системы отопления. Все дело в точности расположения подключения радиатора, ведь при монтаже радиатора надо точно попасть в ответные патрубки фитингов, что сделать очень сложно. Кроме того, монтировать систему в обратном порядке гораздо дольше, а система отопления, зачастую, монтируется либо перед наступлением холодов либо уже в зимнее время года, когда запуск отопления крайне важен в срок.


Благодарим начальника технического отдела ООО «САНЕКСТ.ПРО» Антона Григорьева за интервью. Задавайте вопросы и делитесь мнением в комментариях.

анализ всех возможных способов

Схема отопления с двумя трубами, на подачу и обратку, имеет много преимуществ перед аналогом с одной линией циркуляции теплоносителя, поэтому часто применяется при организации теплоснабжения.

Подключить радиатор отопления к двухтрубной системе можно несколькими способами. Способ питания влияет на эффективность теплоотдачи батареи, поэтому вопросу его выбора следует уделить особое внимание.

В статье мы выделили плюсы и минусы двухтрубной системы отопления, описали особенности различных схем подключения трубопроводов, а также дали рекомендации по выбору оптимального варианта подачи исходя из типа радиатора и особенностей системы отопления. комната.

Содержание статьи:

• Какая двухтрубная схема хорошая?
• Места подключения труб
• Способы подключения радиатора
  • Вариант №1 – Верхняя разводка
  • Вариант №2 – с нижней подачей
• Выводы и полезное видео по теме

Чем хорош двухтрубный схема?

Существующие системы отопления делятся на три группы – однотрубные, двухтрубные и коллекторные. Самый дешевый вариант – первый вариант. Однако наименее эффективны с точки зрения регулируемой теплоотдачи в помещениях и расхода тепла.

Максимальный эффект по этим показателям дает схема с . Но это будет стоить больше всего в создании. Аналог с двумя трубами занимает золотую середину между ними по стоимости и производительности.

Двухтрубная система значительно превосходит по эффективности однотрубную, а при правильном проектировании ее установка стоит всего на 10–25 процентов дороже

В системе отопления с двумя независимыми трубопроводами один из них несет теплоноситель, чаще всего вода, подается в радиатор, а другой отводится. В результате каждая батарея в схеме получает почти одинаковое количество тепла для передачи его в помещение.

В однотрубном аналоге теплоноситель подается к радиатору, а отводится по одному общему трубопроводу отопления. При этом первый комнатный обогреватель от котла (бойлера) получает гораздо больше тепловой энергии, чем последний в цепочке. И получается, что в самом дальнем от водонагревателя помещении всегда прохладно, а в ближайшем к это слишком жарко.

Основное визуальное отличие этих систем – наличие байпаса в однотрубной разводке рядом с аккумулятором. Эта перемычка обеспечивает бесперебойную циркуляцию теплоносителя, когда один из радиаторов требуется полностью или частично отключить от отопления. В схеме отопления с двумя трубами он просто не нужен.

Среди основных преимуществ использования двухтрубной системы:

• точность регулировки теплоотдачи в отдельных помещениях;
• универсальность – подойдет для любого дома;
• независимость отдельных радиаторов от остальных;
• возможность быстрой установки дополнительных аккумуляторов.

Однако за оперативность приходится доплачивать. . Каждый радиатор в такой системе снабжается парой трубопроводов с теплоносителем от котла – один для подачи нагретой воды, второй для обратки.

Частная ошибка при выборе между однотрубной и двухтрубной схемами – второй вариант по подсчетам выходит в полтора-два раза дороже первого, что совершенно неверно

Если труба одна, то она закладывается в проекте шире по сечению, чем при двухтрубной разводке. В результате общая стоимость этих двух вариантов материалов отличается не так уж и сильно.

А вот объем монтажных работ действительно удваивается. Если установка производится своими руками, то этот момент не так актуален. Однако если заказывать сборку системы сбоку, то за схему с двумя трубопроводами придется доплатить немного больше. Но в два раза дороже точно не выйдет.

Места соединения труб

Перед выбором способа подключения радиатора к водяной системе отопления необходимо внимательно изучить сам нагреватель.

Состоит из пары горизонтальных коллекторов, соединенных между собой вертикальными перемычками. Поверх всей конструкции надевается «кожух» в виде теплообменника с максимально возможной площадью контакта с воздухом вокруг.

Классический алюминиевый, стальной, биметаллический или чугунный радиатор имеет четыре патрубка, но есть и варианты только с двумя патрубками

Для подключения рассматриваемого устройства к любой системе трубчатого отопления необходимы только вход и выход. Для универсальности производители делают в радиаторе четыре точки подключения. Так что аккумулятор можно подключить любым из существующих способов, просто закрыв два оставшихся входа и выхода заглушками.

Патрубки для подключения труб отопления в радиаторе расположены сбоку или снизу. Боковое подключение является более практичным и наиболее распространенным.

Нижний аналог обычно выбирают из эстетических соображений. С его помощью трубопроводы можно монтировать в пол, делая их совершенно незаметными. В результате салон стал красивее.

В радиаторах с патрубками внутри имеется специальная перемычка, которая заставляет теплоноситель циркулировать по всей площади нагревателя, а не идти сразу в обратку без теплопотерь

Принципиальной разницы в теплообмен между «боковым» и «нижним» радиаторами. Здесь способ соединения трубопроводов с взаимным расположением относительно друг друга – бюджеты подачи и обратки.

При этом устройства с патрубками снизу рекомендуется подключать исключительно в системах с , но не . Во втором случае нагретой воде будет слишком сложно подниматься от входа вверх и нагревать батарею.

Способы подключения радиатора

Эффективность теплоотдачи радиатора напрямую зависит от выбора схемы подключения трубопроводов отопления. Если теплоноситель не циркулирует по всей его внутренней площади, а быстро поступает в обратку, то батарея отдает тепло по минимуму.

Самый эффективный способ подключения – диагональный. При нем вода внутри радиатора успевает покрыть все секции на пути от входа до выхода, отдавая каждому тепловую энергию

Подвести трубы с теплоносителем к радиатору можно тремя способами:

• боковой односторонний – трубы расположены сбоку с одной стороны;
• горизонтальная – нижняя или верхняя – трубы находятся на одном уровне по горизонтали относительно друг друга сверху или снизу батареи – одна подходит справа, а вторая слева;
• диагональный крест – трубы соединяются по диагонали.

В паспортах на радиаторы теплоотдача обычно указывается для диагонального способа подключения. При боковом подключении потери тепла будут достигать 10% от этого максимума. А при горизонтальном варианте они могут достигать и всех 20–25%.

Однако многое зависит от количества секций и внутреннего устройства батареи. Плюс немаловажную роль играет материал изготовления радиатора, а также место его размещения в помещении.

Схемы трубопроводов подвода теплоносителя:

• с верхним подводом;
• с подачей снизу.

Если система с естественной циркуляцией, то эффективнее и предпочтительнее будет схема с верхней разводкой. Но при наличии оба варианта приемлемы.

Напрямую от способа подвода труб отопления мало что зависит. Подача и обратка подключаются к аккумулятору в соответствии с выбранной схемой. А оставшиеся два отверстия закрываются краном Маевского и заглушкой.

Вариант №1 – Верхняя проводка

В этой схеме магистраль с ОЖ к радиатору идет сверху. Выходной патрубок можно подсоединить с той же стороны, в боковом варианте или с другой (диагональный аналог). При этом движение воды в подающем и обратном контурах может быть попутным или встречным (тупиковым).

Если в радиаторе менее десяти секций, то боковой способ соединения труб практически не уступает диагональному – но при большем их количестве теплоноситель будет доходить до самого дальнего края батареи только при высокое давление в системе

При выборе верхнего подключения рекомендуется организовать движение теплоносителя по попутной схеме. При этом обратка и подающая цепи получаются примерно одинаковой длины, что значительно упрощает балансировку всей системы.

Наиболее эффективным считается диагональный способ соединения труб с верхним подводом теплоносителя. Впрочем, при правильном оформлении остальные варианты также вполне применимы. И, зачастую, они еще и по цене оказываются более выгодными. При этом все работы можно выполнить самостоятельно.

На практике чаще применяется тупиковая схема, так как она требует трубы чуть меньшего метража.

Если дом небольшой – до 200 кв. м и вы хотите максимально сэкономить на системе отопления, стоит выбрать схему со встречным движением нагретой воды. Здесь регулировка не так сложна и вполне осуществима. А вот для большого коттеджа – двух- или четырехэтажного лучше выбрать что-то другое.

Вариант №2 – с нижней подачей

В этом случае охлаждающая жидкость подается снизу. Если такая разводка построена в одноэтажном доме, то это позволяет избавиться от стояков. Обе трубы проложены от котла по полу и не искажают интерьер своим видом. Чем меньше трубопроводов в помещении, тем красивее все выглядит.

Основным преимуществом нижнего подвода является отсутствие стояков, что несколько снижает размер сметы на обустройство системы отопления в доме

Обратку можно подключить по такой схеме:

• вбок;
• горизонтально снизу;
• по диагонали.

При использовании обычного радиатора, без специальной перегородки для более эффективной циркуляции теплоносителя внутри, лучше всего выбрать диагональный способ подключения.

Однако гидравлическое сопротивление в этом случае выходит больше, чем при горизонтальном варианте. Здесь надо тщательно продумать, что выгоднее, делая .

Часто горизонтальный метод получается максимально эффективным для потери тепла. Но это возможно только при наличии заглушки на входе между первой и второй секциями аккумулятора, которая направляет охлаждающую жидкость вверх по всему радиатору. Так сопротивление минимальное, а теплоотдача максимальная.

Нижнюю подачу рекомендуется выбирать только для циркуляционных систем отопления. При естественном движении теплоносителя в радиаторах постоянно будет скапливаться воздух, особенно при горизонтальном и боковом соединении трубопроводов.

Придется постоянно снижать с помощью . А это дополнительные телодвижения, поэтому лучше изначально избавить себя от подобных забот.

Выводы и полезное видео по теме

Как подключить радиатор в двухтрубной системе:

Нюансы подключения аккумулятора к подаче и обратке теплоносителя:

Установка радиатора в отопление система с двумя трубами:

При подключении радиаторов главное не забыть установить терморегуляторы на оба трубопровода для точной балансировки системы отопления дома. Но еще важнее сделать хороший теплотехнический расчет для конкретного коттеджа с правильным выбором труб по сечению и количеству секций.

Этот момент лучше доверить профессионалу. В противном случае придется переплачивать за лишние трубы и площадь радиаторов или потом добавлять в систему новые элементы.

Поделитесь с читателями своим опытом подключения радиаторов к двухтрубной системе отопления. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма обратной связи расположена ниже.

Разница между однотрубным и двухтрубным отоплением — Rehabilitaweb

Разница между однотрубным и двухтрубным отоплением — Rehabilitaweb

Rehabilitaweb ваш интернет-провайдер кондиционеров, сантехники и электричества.

Подпишитесь 💌 НАЖМИТЕ ЗДЕСЬ и мы дарим вам ДОПОЛНИТЕЛЬНУЮ СКИДКУ 5 € на первую покупку *Минимальный заказ 100 €

23 сентября 2020 г.

---

Когда в системе отопления используются водяные радиаторы для рассеивания тепла, должен иметь схему, через которую можно протолкнуть эту воду. Это набор труб, по которым горячая вода, выходящая из котла, поступает к различным радиаторам.

Есть две системы распределения воды: однотрубная и двухтрубная. Давайте посмотрим, как различать обе системы.

Однотрубная система отопления

Однотрубная система отопления имеет подающую трубу, по которой горячая вода проходит через каждый радиатор до конца контура, и эта же труба становится обратной.

Эта система обычно используется в небольших установках, так как одна и та же вода должна проходить через каждый радиатор, она охлаждается так, что последний радиатор достигает воды с более низкой температурой, чем на входе первого радиатора, несмотря на то, что он является контуром который идет от радиатора к радиатору, используется меньше метров трубы.

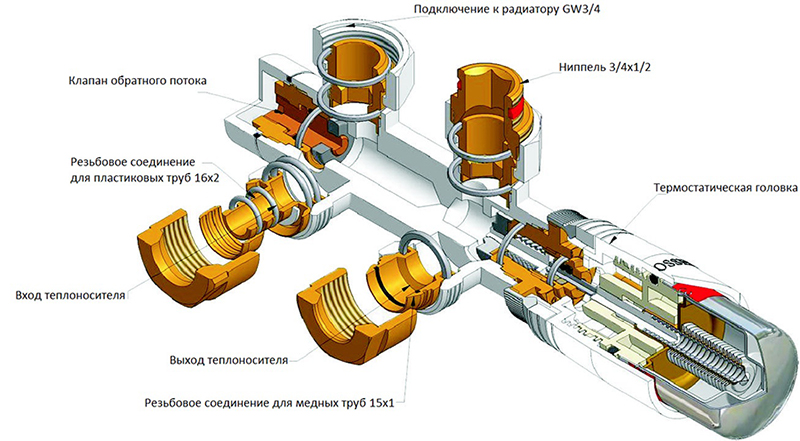

Необходимо иметь только один клапан на каждый радиатор, который обычно размещается внизу.

Этот клапан включает в себя подачу и обратку, а так как оба соединения находятся практически в одной точке, необходимо обеспечить распределение горячей воды по всему радиатору.

Двухтрубная система отопления

В двухтрубных системах отопления используются две трубы, одна для раздельной подачи и обратки, из которых создаются соединения для обогрева каждого радиатора отдельно. Это более сложная система, но она гарантирует практически одинаковое распределение тепла для каждого радиатора. В этом случае необходимо большее количество труб и большее количество соединений. В радиаторах двухтрубных систем устанавливаются два регулирующих механизма: вентиль в верхней части и запорный клапан в нижней части.
