Стальные радиаторы отопления. Расчет мощности стальных радиаторов отопления с учетом площади помещения и теплопотерь.

Все про стальные радиаторы отопления: расчет мощности (таблица), определение с учетом теплопотерь, процентное увеличение и вычисление по площади помещения, а также как подобрать панельные батареи.

От того, насколько правильно и грамотно был произведен расчет мощности стального радиатора, настолько же можно ожидать от него тепла.

В данном случае нужно учесть, чтобы совпали технические параметры отопительной системы и обогревателя.

Расчет по площади помещения

Чтобы теплоотдача стальных радиаторов была максимальной, можно воспользоваться расчетом их мощностей, исходя из размера комнаты.

Если взять в качестве примера помещение с площадью 15 м2 и потолками высотой 3 м, то, высчитав его объем (15х3=45) и умножив на количество требуемых Вт (по СНиП – 41 Вт/м3 для панельных домов и 34 Вт/ м3 для кирпичных), то получится, что потребляемая мощность равна 1845 Вт (панельное здание) или 1530 Вт (кирпичное).

После этого достаточно проследить, чтобы расчет мощности стальных радиаторов отопления (можно свериться с таблицей, которую предоставляет производитель) соответствовал полученным параметрам. Например, при покупке обогревателя типа 22 нужно отдать предпочтение конструкции, имеющей высоту 500 мм, а длину 900 мм, которой свойственна мощность 1851 Вт.

Если предстоит замена старых батарей на новые или переустройство всей отопительной системы, то следует тщательно ознакомиться с требованиями СНиП. Это избавит от возможных недочетов и нарушений при монтажных работах.

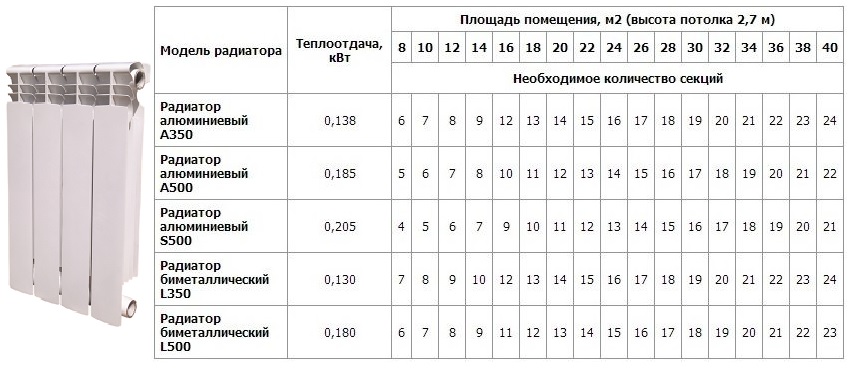

Стальные радиаторы отопления: расчет мощности (таблица)

Определение мощности с учетом теплопотерь

Кроме показателей, связанных с материалом, из которого построен многоквартирный дом и указанных в СНиП, в расчетах можно использовать температурные параметры воздуха на улице. Этот способ основан на учете теплопотерь в помещении.

Для каждой климатической зоны определен коэффициент в соответствии с холодными температурами:

  • при -10 ° C – 0. 7;
  • — 15 ° C – 0.9;
  • при — 20 ° C – 1.1;
  • — 25 ° C – 1.3;
  • до — 30 ° C – 1.5.

Теплоотдача стальных радиаторов отопления (таблица предоставляется фирмой-производителем) должна быть определена с учетом количества наружных стен. Так если в комнате она одна, то результат, полученный при расчете стальных радиаторов отопления по площади, нужно умножить на коэффициент 1.1, если их две или три, то он равен 1.2 или 1.3.

Например, если температура за окном – 25 ° C, то при расчете стального радиатора типа 22 и требуемой мощностью 1845 Вт (панельный дом) в помещении, где 2 наружные стены, получится следующий результат:

  • 1845х1.2х1.3 = 2878.2 Вт. Этому показателю соответствуют панельные конструкции 22-го типа 500 мм высоты и 1400 мм длины, имеющие мощность 2880 Вт.

Так подбираются панельные радиаторы отопления (расчет по площади с учетом коэффициента теплопотерь). Подобный подход к выбору мощности панельной батареи обеспечит максимально эффективную ее работу.

Чтобы было легче произвести расчет стальных радиаторов отопления по площади, калькулятор онлайн сделает это в считанные секунды, достаточно внести в него необходимые параметры.

Процентное увеличение мощности

Можно учитывать теплопотери не только по стенам, но и окнам.

Например, прежде чем выбирать стальной радиатор отопления, расчет по площади нужно увеличить на определенное количество процентов в зависимости от количества окон в помещении:

  1. При наличии двух наружных стен и одного окна показатель увеличивается на 20%.
  2. Если и окон, и стен, выходящих наружу по два, то прибавляется 30%.
  3. Когда стены внутренние, но окно выходит на север, то на 10%.
  4. Если квартира расположена внутри дома, а обогреватели закрыты решетками, то теплоотдача стальных панельных радиаторов должна быть увеличена на 15%.

Учет подобных нюансов перед установкой панельных батарей из стали позволяет правильно выбрать нужную модель. Это сэкономит средства на ее эксплуатации при максимальной теплоотдаче.

Поэтому не следует думать только о том, как подобрать стальные радиаторы отопления по площади помещения, но и учитывать его теплопотери и даже расположение окон. Такой комплексный подход позволяет учесть все факторы, влияющие на температуру в квартире или доме.

ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь - буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости.

Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение.

Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание.

Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом.

Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина - какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится.

Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования.

Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления - инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.


ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь - буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина - какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления - инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.


ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь - буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина - какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления - инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.


виды и расчет по таблицам

Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.

Стальные панельные радиаторы имеют разные размеры и мощность

Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи бывают следующих типов:

  • Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
  • Тип 22 — двухпанельный с двумя пластинами оребрения.
  • Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
  • Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
  • Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.

Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний. По этим таблицам и подбираются радиаторы для каждого помещения.

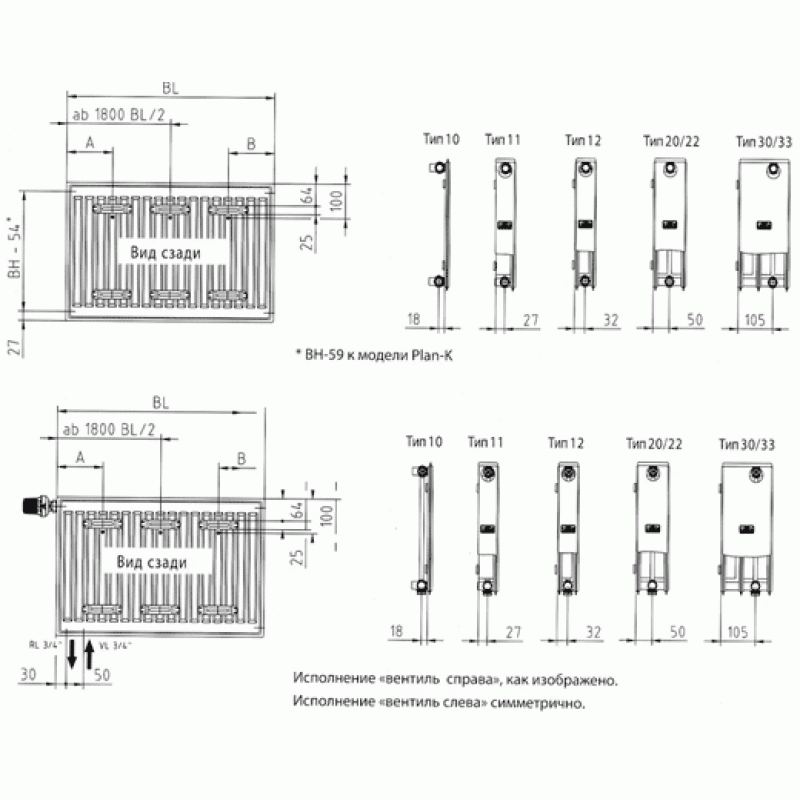

Типы стальных панельных радиаторов

Определяем мощность

Мощность стальных панельных радиаторов нужно определять исходя из теплопотерь помещения, в котором они будут устанавливаться. Для квартир, расположенных в стандартных домах, можно исходить из норм СНиПа, которые нормируют требуемое количество тепла на 1м3 обогреваемой площади:

  • Помещения в зданиях из кирпича требую 34Вт на 1м3.
  • Для панельных домов на 1м3 уходит 41Вт.

Исходя из этих норм, определяете, какое количество тепла требуется для обогрева каждой из комнат.

Например, помещение в панельном доме 3,2м*3,5м, высота потолков 3м. Рассчитаем объем 3,2*3,5*3=33,6м3. Умножив на норму по СНиП  для панельных домов получаем: 33,6*41=1377,6Вт.

Нормы СНиПа указаны для средней климатической зоны. Для остальных имеются соответствующие коэффициенты в зависимости от средних температур зимой:

  • -10оС и выше — 0,7
  • -15оС — 0,9
  • -20оС — 1,1
  • -25оС — 1,3
  • -30оС — 1,5

Нужна коррекция потерь тепла и в зависимости от количества наружных стен, ведь понятно, что чем больше таких стен, тем больше тепла через них уходит. Потому учитываем и их: если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3.

Чтобы правильно определить мощность панельного радиатора, нужно рассчитать теплопотери помещения

Внесем корректировки для нашего примера. Пусть средние зимние температуры по региону -25оС, имеется две наружных стены. Получается: 1378Вт*1,3*1,2=2149,68Вт, округляем 2150Вт.

Требуется еще учесть тип материала, кровли, какие помещения находятся сверху или снизу и т. д. Какие для этого существуют коэффициенты, смотрите в статье «Как рассчитать количество секций радиаторов»

А для примера воспользуемся этой цифрой. При условии, что утепление у дома и окон среднее, найденная цифра достаточно точна.

Расчет радиаторов Kermi

Перед определением мощности нужно определиться с маркой стальных панельных батарей. Естественно, доверять можно лидерам. Практически вне конкуренции сегодня немецкие стальные радиаторы Kermi. Вот и рассчитаем мощность по таблицам этого производителя.

Пусть решили установить одну из новых моделей Kermi Therm X2 Plan. По таблице, в которой указаны мощности всех имеющихся моделей, находим подходящие значения. Точного совпадения искать не стоит, ищите значение, которое чуть больше, чем рассчитанное (в теплотехнике лучше иметь хоть небольшой запас «на всякий случай»). В таблице подходящие для нашего случая варианты отмечены красными квадратиками. Пусть для нас более приемлема высота 505мм (указана вверху таблицы). Больше других привлекают менее длинные (1005мм) панельные радиаторы 33 типа. Если нужны еще более короткие, можно обратить внимание на модели с высотой 605мм.

Таблица расчета тепловой мощности стальных радиаторов Kermi (кликните для увеличения размера)

Пересчет мощности панельных радиаторов в зависимости от температурного режима

Но значения в данной таблице справедливы для системы с параметрами 75/65/20 (температура подачи 70оС, обратки 65оС, в помещении поддерживается 20оС). По этим значениям рассчитывается дельта температур: (75+65)/2-20=50оС.

Если параметры вашей системы другие, необходим перерасчет. Для подобных случаев в «Керми» составили таблицу с корректирующими коэффициентами.

Таблица пересчета в зависимости от температур системы отопления (кликните для увеличения размера)

Пусть предполагается низкотемпературная система с параметрами 60/50/22 (температура подачи 60оС, обратки 50оС, в помещении поддерживается 22оС). Считаем дельту температур: (60+50)/2-22=33оС. Находим в таблице строку с температурой проводимой воды, потом с температурой отводимой воды и доходим до значения температуры в помещении (22оС в нашем случае). В этой клетке стоит коэффициент 1,73 (отмечен зеленым цветом).

На него умножаем рассчитанное количество теплопотерь для нашего помещения: 2150Вт*1,73=3719,5Вт. Теперь ищем подходящие варианты в таблице мощностей для этого случая (отмечены зеленым). Выбор скромнее, но и радиаторы требуются гораздо мощнее.

Вот вся методика определения мощности панельных радиаторов. По ней вы сможете подобрать стальные панельные батареи для любой комнаты и любой системы.

Возможно, вам будет интересно почитать о том, как рассчитать мощность котла и о том, как определить диаметр труб для отопления.

Итоги

Для расчета мощности панельных радиаторов необходимо знать теплопотери помещения, фирму, изделия которой вы хотите купить, и параметры вашей системы отопления (температуру подачи, обратки и температуру в комнате). По этим данным по таблицам мощностей можно определить модели, которые удовлетворяют вашим условиям. Потом из этих вариантов выбрать тот, который больше подходит по параметрам (высота/длина/глубина). Вот и вся методика.

Как правильно рассчитать мощность для стального радиатора

Расчёт количества радиаторов или конкретная калькуляция по тепловым источникам связан с максимальными теплопотерями помещения. Исходя из этой величины, расчет стального радиатора отопления по площади ориентирован на сами отопительные приборы и их расположение, чтобы правильно компенсировать уровень тепла.

Методы несколько. И самые простые из них дадут относительные результаты. В большинстве случаев этого достаточно.

Расчет панельных радиаторов отопления по площади

Стальной радиатор для дома

Это один из самых простых способов, чтобы вычислить конкретное значение для обогрева, точнее для компенсации. Высчитают величину, отталкиваясь от площади квартиры или дома, где планируют ставить радиаторы. Ничего сложного: площадь каждой из комнат известна заранее, а конкретное значение по расходу тепла определяется по СНиПам:

  1. Средняя климатическая полоса для жилого помещения подразумевает отопление 1 квадратного метра в 70-100 Вт.
  2. Там, где температура падает ниже 60 градусов Цельсия, необходимо тратить от 150 до 220 Вт на метр.

К сведению! Выполнить расчет радиаторов отопления легко по этим нормам или же по калькулятору.

Но учитывают также запасы по мощности, без которых не обойтись. Большой перерасход не приветствуется, потому что с большим количеством итоговой мощности растет ли число радиаторов в помещении. Когда квартира подключена к центральным линиям отопления, то любой перерасход не критичен, потому что каждый пользователь оплачивает фиксированную стоимость.

Однако при индивидуальном отоплении всё серьёзно, потому что любой перерасход — это плата за сами теплоносители и их работу. Платить больше глупо, тем более что заданная температура обычно поддерживается не точно.

Посчитав на калькуляторе точную потребность квадратных метров, легко узнать, сколько покупать секций. Потому что любой отопительный прибор выделяет конкретное количество тепла. Эти данные прописываются в паспорте. Поступают так: вычисляют конкретную цифру по теплу и делят на мощности радиаторов. Результат по этому вычислению даёт цифру по количеству закупаемых секций, чтобы восстанавливать потери тепла в зимнее время.

Разберем на простом примере: допустим, что нужно всего 1600 Ватт, при площади каждой секции в 170 Ватт. Поступаем так: делим общие значения в 1600 на 170. Получается, что необходимо купить 9,5 радиаторов. Округление можно делать в любую из сторон, это на усмотрение хозяина. Обычно округляют в меньшую сторону в тех помещениях, где имеются дополнительные источники тепла, к примеру, на кухнях. А в большую сторону рассчитывают на помещения с балконами или большими окнами. Ещё практикуют некоторый запас по мощности рядом с голыми стенами или на угловые комнаты.

Ничего сложного, но помним про высоту потолков — это величина не всегда стандартная. Также сказывается и строительный материал тех же окон или стен. Поэтому расчёт радиаторов отопления по площади для любого помещения обычно ориентировочный. Удобнее пользоваться калькулятором, где учитываются корректировки по конкретным стройматериалам и особенности площадей.

Приблизительные расчёты обязательно требует корректировки. Это нужно чтобы получать конкретные результаты, учитывая все факторы. Последние оказывают влияние на потери тепла в меньшую или большую сторону:

  • материал стен;
  • качество утеплителя;
  • площади окон и их остекление;
  • количество стен, выходящих на улицу.

Для учета всех этих факторов придуманы коэффициенты, отчётливо расписанные в хороших калькуляторах. Они просто перемножаются между собой, точнее выравнивают начальное значение по теплопотере здания.

Теплопотеря в %

Начнем с окон. Как правило, именно на эти составляющие идет расход от 14 до 30% теплопотери. Точные цифры связано с размерами и фактическим утеплением. А раз так, значит, и расчёт идёт по двум коэффициентам:

  1. Площадь окна к площади пола:
  • 10% коэф. 0,8
  • 20% коэф. 0,9
  • 30% коэф. 1,0
  • 40% коэф. 1,1
  • 50% коэф. 1.2
  1. Для остекления:
  • Трехкамерные стеклопакеты умножается на 0.85
  • Двухкамерные стеклопакеты умножаются на 1.0
  • Деревянные двойные рамы лучше умножать на 1.27 или на 1.3

Для стен и кровли рассматривают степень материала и изоляции. Получается, что величин для расчёта также две:

Теплоизоляция.

  • Кирпичная стена стандартной толщины — это норма. Коэффициент равен единице.
  • Стены недостаточной толщины умножаются на 1.27.
  • Хорошие стены со слоем утеплителя в 10 сантиметров и более умножаются на 0.8.

Наружная стена:

  • Внутренние помещения без потерь тепла умножаются на единицу.
  • Одна на всю площадь умножается на 1.1.
  • Две на всю площадь умножается на 1. 2.
  • И так далее.

Подробнее про расчеты стальных радиаторов

Стальной панельный радиатор — это относительно новый прибор для отопления помещений. Отличительная особенность лишь в том, что именно стальные конструкции меньше по габаритам, а коэффициент теплоотдачи гораздо больше. Причём система может состоять из несколько панелей, выполненных из гофрированного металла (оребрения). Получается, что панели (а их может быть 1, 2 или 3) — это пластины, пропускающие теплоноситель внутри системы.

Для расчёта мощности именно по площади нужно знать и типы стальных радиаторов. Всего их 5. Начнем с самых мощных:

  1. Трехпанельные. Существенные габариты за счёт трех панелей, к которым крепится оребрение (обозначение 33).
  2. Двухпанельные. Имеют уже две пластины (обозначение 22).
  3. Двухпанельные с одной пластиной (обозначение 21).
  4. Однопанельный радиатор также с одним оребрением. Слабая мощность, малый вес и такие же габариты (обозначение 11).
  5. Панель и теплоноситель (обозначение 10).
Типы стальных радиаторов

Определить мощность для таких типов устройств проще по площади, но в расчёт идёт не квадратный метр, а кубический. По СНиПу данные такие:

  1. Помещение из кирпичной кладки на 1 кубический метр требуют 34 Ватт.
  2. Панельный дом на 1 кубический метр требует уже 41 Ватт.

Ориентируюсь на нормы, можно высчитать каждую комнату. Но для этого необходимо уже знать высоту потолков. Разберем на примере:

Панельный дом с габаритами в 3,2 на 3,5 метров, где потолки ровно 3 метра. Рассчитываем по формуле 3,2 умножаем на 3,5, получаем 33,6 кубических метров. И уже эту величину и умножаем на нормы для панельного дома (41). Получаем 1378 Вт.

Для более точного расчёта уже используют калькулятор, в который вносит в вышеуказанное (примерное) значение и данные по особенностям климата и самой постройки.

Про другие факторы, влияющие на расчет

Любой производитель стальных радиаторов всегда указывает их максимальную мощность. Вот как это выглядит:

  1. Высокотемпературный режим. Сам теплоноситель раскаляется до 90 градусов Цельсия.
  2. Режим обработки. Максимум — это 70 градусов Цельсия (значение 90\70).

На практике же любые системы отопления разогревают не на максимум, и фактический температурный режим или мощность имеет параметры:

  1. 75.65.20
  2. 55.45.20

Для грамотного расчёта желательно узнать температурные напоры самой системы. Если конкретней, то высчитывают разницу между отопительным прибором и температурой воздуха. Где градусы самих нагревателей принимают за среднее арифметическое от подачи и до обработки.

Еще при планах или расчётах для радиаторов учитывают подключение подачи жидкости. На практике есть всего 2 типа:

  • Одностороннее. Работает на максимум при верхней подаче (97%).
  • Двухстороннее. Также максимальная отдача тепла при верхним подключении (100%).

Итоги

Найти или подобрать конкретный радиатор не так и сложно. Гораздо труднее сделать правильный расчёт, ориентируясь на тип подключения, правильное расположение устройств. Плюс ко всему всегда используют калькулятор, где нужно вносить особенности своей постройки или новой квартиры.

Расчет мощности стальных радиаторов отопления

Для типовых квартир, расположенных в зоне умеренного климата со средней температурой зимой не ниже – 18 0С, в СНиП (ДБН) определены стандартные объемы тепла к единице отапливаемого объема Вт/м3:

  • панельные постройки — 41;
  • кирпичные дома и коттеджи — 34.

Чтобы получить необходимые тепловые характеристики оборудования умножьте кубатуру помещения на 41 или 34. Для непредвиденных теплопотерь, специалисты рекомендуют добавить к полученному 20
%. Чтобы узнать кубический объем, измерьте площадь, а затем умножьте результат на высоту потолков. После вычисления необходимой мощности можно сделать точный расчет секций радиаторов, подобрать их оптимальное количество, учитывая индивидуальные условия, особенности эксплуатации пространства.

Учет теплопотерь

Высчитывая производительность теплообменников, следует учитывать не только материал, из которого построен дом или квартира, но и другие параметры. Умножьте расчетную мощность на полученное цифровое значение по каждому параметру. Пример: 100*1,1*0,9*1,05=103,95+15%=119,54.
• Наружные стены
Чем их больше, тем выше теплоотдача. Если в квартире одна наружная стена, расчетную мощность следует умножить на 1,1. При расчете — сколько секций батареи на квадратный метр требуется для угловой комнаты, применяйте поправку 1,2. Для помещений, расположенных на первом или последнем этаже, где три наружные стены, следует использовать коэффициент 1,3. Если чердак отапливается — 0,9. Когда квартира размещена на северной стороне дома, добавьте к расчетным данным 10%.
• Наружная температура

Уличная температура также предусмотрены коэффициенты корректировки характеристик отопительного оборудования:

  • 0,7, если зимой морозы не ниже –10 0С;
  • 0,9 для –15;
  • 1,1 для – 20;
  • 1,3 для –25;
  • 1,5 для – 30.
Высота потолка

Перед тем как рассчитать, сколько секций нужно в комнату, измерьте высоту потолка. Стандартная величина — 250 см. Уменьшение или увеличение этого значения требует внесения правок – 0,05 на каждые 50 см. Пример: если высота 3 м – 1,05.

Теплоизоляция

При дополнительном утеплении стен можно использовать понижающую поправку производительности стального радиатора – коэффициент 0,8–0,9. Точная цифра определяется типом, толщиной изолирующего материала.

Защита

Если обогреватели закрыты декоративными экранами, теплообмен снижается – заказывайте более мощное оборудование. Дополнительные поправки определяет конструкция, при установке теплообменника в нише или с решеткой сверху потери составляют 5–7%. Если экран полностью закрывает прибор, производительность может уменьшаться 15–25%.

Окна, балкон

Выбирая стальные радиаторы вносите корректировку, учитывающую число и габариты оконных проемов. Чем больше количество окон, их габариты, тем выше теплоотдача. Для двух проемов стандартных размеров поправка +20%. Балкон следует учитывать как дополнительное окно.

Остекление

В СНиП определены нормы тепла со стандартными условиями — двойные стеклопакеты. Если установлены деревянные окна с двойным остеклением применяется коэффициент 1,27. Под трехкамерные стеклопакеты — 0,85.

Расчет количества секций

Как рассчитать — сколько секций нужно в комнату? Сначала определитесь с конкретной моделью радиатора. Металлические изделия отличаются по конструкции, габаритами, мощности. Различают шесть типов их исполнения с маркировкой от 10 до 33, отображающей число панелей, конверторов. Плюс к этому, существует много модификаций, отличающихся размерами, конфигурацией, прочим.
При выборе конкретного варианта обогревателя ориентируйтесь на характеристики из технического паспорта. Наиболее простой расчет количества секций стального радиатора — разделить величину тепла, необходимого для комфортного обогрева помещения на производительность, предлагаемых моделей.

Как выбирать батареи с учетом расчетной мощности

Чтобы купить стальные радиаторы в соответствии с расчетными параметрами тепла, нужного для комфортного проживания в конкретном помещении, изучите наш каталог. Интернет магазин «Акваленд» предлагает большой выбор продукции AVM, NewStar и других популярных брендов. Для каждого наименования предусмотрен подробный обзор, описание.
Перед покупкой конкретной модели изучите следующие моменты:
• Материал — разновидность металлопроката, из которого изготовлено изделие, обычно это холоднокатаный сплав стали.
• Тепловая мощность определяет — сколько стальных радиаторов AVM или другой марки потребуется для обогрева пространства.
• Диаметр подключения определяет пропускную способность, размеры резьбы трубопровода, к которому будет подключаться конструкция.
• Тип исполнения:
o 10. Приборы с одной секцией без конвекторов отличаются небольшой массой и эффективностью. 1 – указывает число панелей, 0 — отсутствие ребер. Ключевое преимущество — не накапливают пыль.
o 11. Отличаются от первой группы дополнительным набором пластин оребрения, смонтированных на задней поверхности. Верхней решетки и боковых стенок нет.
o 21. Две секции, оснащены гофрированными пластинами из стали. Сверху предусмотрена решетка, по бокам — стенки.
o 22. По сравнению с предыдущей категорией отличаются увеличенной производительностью, благодаря ребрам, приваренным к обеим частям.
o 30. Три панели с конверторами, верхней решеткой и боковыми стенками
o 33. Высокая эффективность реализована благодаря трем панелям с большой глубиной 170 мм тройного оребрения.
• Вариант подключения: стальные радиаторы NewStar и других производителей поставляются с диагональным, нижним, боковым, односторонним или двухсторонним типом подключения.
• Габариты определяют размеры пространства, необходимого для монтажа. Эти параметры особо актуальны, когда планируется установка теплообменников в ниши или под низким подоконником.
Помните, если возникают сложности всегда можно обратиться за помощью к специалистам, которые помогут подобрать оптимальные конструкции.

Тепловая мощность аккумулятора. Расчет мощности стальных радиаторов. И с какой температурой будет греть радиатор

Реальное тепловыделение радиаторов разных типов продолжает оставаться предметом споров, которые не утихают на различных интернет-сайтах и ​​форумах. Споры ведутся в разрезе того, кто из них лучший по этому показателю, что в конечном итоге влияет на выбор пользователями того или иного отопительного прибора. Поэтому имеет смысл сравнить тепловыделение разных типов радиаторов, оценив их реальную теплоотдачу. О чем говорится в материале, представленном вашему вниманию.

Зачем рассчитывать мощность, необходимую для радиаторов?

Быстро рассчитайте тепловую мощность, необходимую для обогрева помещения. Расчет мощности нагрева имеет первостепенное значение для вашего комфорта, а также для вашего кошелька.

Рассчитайте мощность, необходимую для ваших электрических обогревателей
Этот калькулятор позволяет рассчитать мощность, необходимую для обогрева вашей комнаты электрическими обогревателями. Таким образом, у вас будет вся информация для выбора ваших будущих радиаторов.

Ваша комната меньше 30 м², достаточно одного радиатора. Ваша комната 30 м², достаточно одного радиатора. Объем вашей комнаты важен. Ваша комната более 30 м², достаточно одного радиатора. Поместите радиатор как можно ближе к источникам холодного воздуха, чтобы не создавать в помещении холодных и жарких зон. Результат этой модели не может быть определен с введенными данными.

Всегда необходимо начинать с технического паспорта, который прилагается к товару производителем. В нем вы точно найдете интересующие вас данные, а именно - тепловая мощность одной секции или панельный радиатор определенного размера. Но не спешите восхищаться отличными характеристиками алюминиевых или биметаллических батарей, цифра, указанная в паспорте, не окончательная и требует регулировки, для чего необходимо рассчитать теплоотдачу.

Проверьте записи и нажмите кнопку преобразования. Результат этого моделирования предоставляется только для информации и не имеет контрактной стоимости.


Умение управлять потреблением тепла позволяет сэкономить деньги. Вот несколько советов по минимизации счетов за электроэнергию.

Качество изоляции - важный критерий

Инерционные радиаторы являются наименее энергоемкими электрическими обогревателями и обеспечивают лучший тепловой комфорт. Но для этого нужно выбрать свою силу и адаптировать ее к комнате, которую вы хотите отапливать. Качество изоляции вашего дома имеет решающее значение при выборе мощности ваших инерционных радиаторов. Действительно, хорошая теплоизоляция подразумевает меньшие потребности в обогреве и, как следствие, меньшие затраты на подсчет.Если вы греете электричество, вам лучше изолировать свой дом в первую очередь.

Часто можно услышать такие суждения: мощность алюминиевых радиаторов самая высокая, потому что общеизвестно, что теплопередача меди и алюминия лучшая среди других металлов. Медь и алюминий обладают лучшей теплопроводностью, это действительно так, но передача тепла зависит от многих факторов, о которых будет сказано позже.


Изоляция чердаков и стен может снизить до 50% теплопотерь, то есть 50% потребности в отоплении.Это повлияет на мощность ваших радиаторов. Рассчитайте экономию от утепления чердака и стен. Потребность в обогреве жилья также зависит от климатических условий. Чем ниже температура наружного воздуха, тем больше энергии вам потребуется для нагрева до желаемой температуры. Следовательно, не все регионы относятся к одной категории. Рассчитайте инструменты возобновления энергии, предлагаемые моим регионом.

От вашей степени комфорта зависит мощность радиаторов

И, наконец, желаемая температура внутри вашего дома повлияет на мощность ваших радиаторов.Чем выше температура, тем больше потребность в обогреве. Подводя итог, можно сказать, что у вашего комфорта есть цена. Оцените экономию за счет установки инерционных радиаторов.

Зарегистрированная в паспорте на нагреватель теплопередача соответствует истине, когда разница между средней температурой теплоносителя ( т корма + т возврат) / 2 и в помещении составляет 70 ° С. По формуле , это выражается так:

( т корма + т возврат) / 2 - т воздух = 70 ° C

Для справки.В документации на продукцию разных фирм этот параметр может указываться по-разному: dt, Δt или DT, а иногда просто пишется «при разнице температур 70 ° C».

Конкретно какая мощность вам нужна?

Выбор радиатора не является синекурой: все виды мощности и многие технологии сосуществуют с радостью производителей, которые приспосабливаются к различным ситуациям и имеют свои преимущества. Вы выбрали свой радиатор, но не знаете, какую ссылку выбрать.По последнему критерию у вас есть выбор между низким, средним и сильным. Просто выберите модель выше этого рейтинга, чтобы обеспечить мягкую температуру и полезное тепло в вашем доме. Инерционный радиатор, чугунный блок.

Инерционный радиатор - это тип, также называемый мягким радиатором. На этом практическом листе мы увидим различные преимущества и характеристики этого типа устройства. Одно из преимуществ, как следует из названия, заключается в чугунном сердечнике, нагреваемом за счет сопротивления. Тогда последний восстановит накопленное тепло по всему помещению, от пола до потолка, без эффекта конвекции.Говорят, что это перераспределение тепла осуществляется за счет излучения.

Что означает в документации на биметаллический радиатор: тепловая мощность одной секции составляет 200 Вт при DT = 70 ° C? Разберитесь в этой же формуле, только нужно подставить в нее определенное значение комнатной температуры - 22 ° С и произвести расчет в обратном порядке:

( т корма + т возврат) = (70 + 22) x 2 = 184 ° C

Зная, что разница температур в подающем и обратном трубопроводах не должна быть более 20 ° С, необходимо определить их значения таким образом:

Радиатор инерционный, алюминиевый блок

Это тип, также называемый мягкий радиатор. Такой инерционный радиатор имеет алюминиевый блок, который нагревается резистором. Почему выбирают инерционный радиатор? Инерционный радиатор сохраняет энергию перед ее перераспределением в помещении. Эта модель характеризуется полной однородностью рассеянного тепла. Никаких рывков или резких повышений температуры, которые могут вызвать дискомфорт, с этим типом радиаторов нагревание мягкое и контролируемое.

Кроме того, даже при гашении инерционный радиатор может продолжать рассеивать накопленное тепло.Точно так же при перераспределении тепла радиатор разрезает и позволяет не потреблять электроэнергию таким же образом. Инерционные радиаторы оснащены термостатом для регулирования их температуры. Вы можете определить степень нагрева, которую хотите в своем камине.

  • т корма = 184/2 + 10 = 102 ° С;
  • т возврат = 184/2 - 10 = 82 ° C.

Теперь понятно, что 1 секционный биметаллический радиатор из примера даст 200 Вт тепла при условии, что в подающей магистрали будет вода, нагретая до 102 ° С, а в помещении установится комфортная температура 22 ° С. .Первое условие нереально, так как в современных котлах нагрев ограничен до 80 ° C, а значит, батарея никогда не сможет отдать заявленные 200 Вт тепла. Да и редкий случай, когда теплоноситель в частном доме нагревается до такой степени, что обычный максимум составляет 70 ° C, что соответствует DT = 38-40 ° C.

Наконец, лучистое отопление не сушит воздух. и не вытесняет пыль. Инерционный радиатор позволяет оборудовать малоизолированные части и правильно их обогреть, без значительных энергозатрат.К тому же, в отличие от обычных конвекторов, инерционный радиатор не пересыхает с окружающим воздухом, это реальное повышение комфорта и плюс для здоровья. Преимущество алюминиевого блока заключается в том, что он очень быстро нагревается, что создает настоящее тепло вскоре после включения устройства. Кроме того, устройство меньше в работе, что снова снижает потребление энергии. Когда кладете материал, то спокойны. Наконец, после установки обслуживание не требуется. . Сколько стоит инерционный радиатор?

Порядок расчета

Получается, что реальная емкость батареи отопления намного ниже заявленной в паспорте, но для ее подбора необходимо понимать насколько. Для этого есть простой способ: применить понижающий коэффициент к начальному значению тепловой мощности нагревателя. Ниже приведена таблица, в которой записаны значения коэффициентов, на которые следует умножить лучистую теплопередачу радиатора в зависимости от значения DT:

Радиаторы теплообменные

Тем не менее, он имеет отличный комфорт для обогрева, и нет необходимости включать его весь день. Таким образом, стоимость радиатора быстро покрывается электричеством.Не стоит упускать из виду важный момент при выборе. Новинка в большом семействе радиаторов предлагает множество преимуществ для тех, кто хочет оборудовать или переоборудовать самую современную технику и предложить тепло и комфорт. Давайте посмотрим на различные элементы, из которых состоит именно этот радиатор.

Это оригинальный радиатор с инерцией, то есть он генерирует тепло и удерживает его, так что он может постепенно рассеиваться. Более традиционные системы включают блоки из чугуна или алюминия, которые нагреваются при воздействии, затем электрический резистор рассеивает эту накопленную энергию, и тело, транспортирующее этот известный хладагент, в основном на основе гликоля или масла, циркулирует вокруг радиатора по замкнутому контуру.распределяет нужную температуру в помещении.

Алгоритм расчета истинной теплоотдачи отопительных приборов для ваших индивидуальных условий следующий:

  1. Определите, какой должна быть температура в доме и воды в системе.
  2. Подставьте эти значения в формулу и вычислите реальный Δt.
  3. Найдите соответствующий коэффициент в таблице.
  4. Умножьте коэффициент теплоотдачи на радиатор.
  5. Рассчитайте количество обогревателей, необходимое для обогрева помещения.

Для приведенного выше примера тепловая мощность 1 секции биметаллического радиатора составляет 200 Вт x 0,48 = 96 Вт. Итак, для обогрева помещения площадью 10 м2 нужно 1 тыс. Вт тепла или 1000/96 = 10,4 = 11 секций (округление всегда идет в большую сторону).

Почему выбирают охладитель охлаждающей жидкости? Это радиатор, который можно назвать мягким теплом, потому что он рассеивает непрерывно, тонко и однородно. Сохраняется естественная влажность воздуха по сравнению с другими моделями электронагревателей.Настоящий плюс для здоровья и комфорта всех членов вашей семьи или жителей дома.

Радиаторы теплопередачи запрограммированы на необходимую степень. Вы можете установить идеальную для вас температуру, тепло будет быстро сближаться и, прежде всего, не будет ощущения резкого повышения температуры, как в случае с некоторыми конвекторами.

Приведенную таблицу и расчет теплоотдачи аккумуляторов следует использовать, когда в документации указано Δt равное 70 ° С.Но бывает, что для разных приборов от некоторых производителей мощность радиатора указывается при Δt = 50 ° С. Тогда можно не использовать этот способ, проще набрать необходимое количество секций по паспортной характеристике, только взять их количество с полуторной пачкой.

Являясь инерционным радиатором, он сохраняет тепло даже при выключении питания. Тепло распространяется не только по фасаду, но и повсюду, что создает в помещении впечатление мягкости.Кроме того, вы сохраняете постоянное тепло за счет циркуляции охлаждающей жидкости и ее термостата, регулируемого по степени нагрева. Инерция позволяет мягко распределять выделяемое тепло для меньшего использования при одновременной экономии энергии. Поскольку радиатор электрический, установка достаточно упрощена и доступна всем. В течение нескольких месяцев обслуживание не требуется, за исключением небольшого количества домашних хозяйств. Сколько стоит охладитель охлаждающей жидкости?

Для справки. Многие производители указывают значения теплопередачи при таких условиях: т подачи = 90 ° C, т возврата = 70 ° C, т воздуха = 20 ° C, что соответствует Δt = 50 ° C.

Сравнение тепловой мощности

Если вы внимательно изучили предыдущий раздел, то должны понять, что на теплоотдачу очень влияют температуры воздуха и охлаждающей жидкости, и эти характеристики мало зависят от самого радиатора. Но есть третий фактор - площадь поверхности теплопередачи, и здесь большую роль играет дизайн и форма изделия. Поэтому сравнивать стальной панельный обогреватель с чугунным сложно, слишком разные их поверхности.

Однако экономия энергии по сравнению со стандартной моделью электрического радиатора со временем делает его экономически выгодным вложением. Позволяют мягко рассеивать тепло, поэтому их называют «радиаторами с мягким теплом». Его принцип прост: тепло создается за счет электрического сопротивления, после чего пластина сопротивления передает тепло в виде инфракрасного излучения через перфорированный фасад или стеклянную пластину. Стабильная поверхность, нагретая до низкой температуры, излучает свое излучение, непосредственно нагревая предметы, стены или людей.

Тепло равномерно распределяется по помещению, где установлен радиатор. Преимущество этого в том, что он не перемещает пыль и, следовательно, не ощущается, не создает шума и не затемняет стены. Это самые распространенные и самые распространенные электрические радиаторы. Как следует из названия, он работает по принципу конвекции, то есть воздух поступает в нижнюю часть устройства, нагревается электрическим резистором и выходит через его верхнюю часть. Горячий воздух менее плотный, чем холодный, он естественным образом поднимается, чтобы обеспечить постоянную температуру.

Четвертым фактором, влияющим на теплопередачу, является материал, из которого изготовлен утеплитель. Сравните себя: 5 секций алюминиевого радиатора GLOBAL VOX высотой 600 мм дадут 635 Вт при DT = 50 ° С. Чугунная дооснащение DIANA (GURATEC) такой же высоты и такого же количества секций сможет. выдавать всего 530 Вт при тех же условиях (Δt = 50 ° C). Эти данные публикуются на официальных сайтах производителей.

Первое преимущество - это чрезвычайно доступная цена, особенно при полной установке, например, нового дома.Это решение также подразумевает предельно упрощенную реализацию, доступную всем. Действительно, что касается электрического сопротивления, требуется немного времени, чтобы достичь правильной температуры и рассеять теплый воздух в вашей комнате. Тепло быстро превращается в ваше жилое пространство. . «Прикрепите полезное для удовольствия», - это может быть рекламный слоган, прикрепленный к нижней части каждого полотенцесушителя, поскольку это устройство приносит комфорт в вашу ванную комнату.

Примечание. Характеристики алюминиевых и биметаллических изделий по тепловой мощности практически идентичны, сравнивать их нет смысла.

Можно попробовать сравнить алюминиевый панельный радиатор со стальным, взяв максимально приближенный размер, подходящий по размеру. Указанные 5 алюминиевых профилей GLOBAL высотой 600 мм имеют общую длину около 400 мм, что соответствует стальной панели KERMI 600х400. Получается, что даже трехрядный стальной прибор (тип 30) выдаст всего 572 Вт при Δt = 50 ° С. Но надо учитывать, что глубина радиатора GLOBAL VOX составляет всего 95 мм, а панелей KERMI - почти 160 мм.То есть дает о себе знать высокая теплоотдача алюминия, что отражается на габаритах.

Этот радиатор приносит мягкое тепло, согревающие полотенца, которые разбудят вас утром на правой ноге. Он просто соединяется с током в доме. Однако существует две версии системы. Радиатор для полотенец: его бесшумное электрическое сопротивление отводит тепло, иногда немного медленное, но одинаково однородное и приятное. Для маленькой ванной это ощущение возникает сразу, и эта модель будет настоятельно рекомендована, если ваша комната используется постоянно в течение долгих часов.

  • Сушилка для полотенец: нагревает воздух в доме, в ванной и полотенца.
  • Идеально подходит для обогрева помещения.
Почему стоит выбрать сушилку для полотенец?

В условиях индивидуальной системы отопления частного дома батареи одинаковой емкости, но из разных металлов, будут работать по-разному. Поэтому сравнение вполне предсказуемо:

  1. Биметаллические и алюминиевые изделия быстро нагреваются и остывают. Давая больше тепла в течение определенного периода времени, они возвращают в систему более холодную воду.
  2. Стальные панельные радиаторы занимают среднее положение, так как не так интенсивно передают тепло. Но они дешевле и проще в установке.
  3. Самыми инертными и дорогими являются нагреватели из чугуна, для них характерен длительный прогрев и охлаждение, из-за чего возникает небольшая задержка при автоматическом регулировании расхода теплоносителя термостатическими головками.

Из всего вышесказанного напрашивается простой вывод. Неважно, из какого материала изготовлен радиатор, главное, чтобы он был правильно подобран по мощности и подходил пользователю по всем параметрам.В общем, для сравнения неплохо ознакомиться со всеми нюансами работы того или иного устройства, а также где его можно установить.

Сравнение остальных характеристик

Об одной характеристике батареи - инерции - уже упоминалось выше. Но чтобы сравнение радиаторов отопления было корректным, его нужно производить не только по теплоотдаче, но и по другим важным параметрам:

  • рабочее и максимальное давление;
  • количество воды, которое можно взять;
  • масс.

Ограничение рабочего давления определяет, можно ли устанавливать обогреватель в многоэтажных домах, где высота водяного столба может достигать сотен метров. Кстати, это ограничение не распространяется на частные дома, где давление в сети невысокое по определению. Сравнение мощности радиаторов может дать представление об общем количестве воды в системе, которую придется нагреть. Что ж, масса изделия важна при определении места и способа его крепления.

В качестве примера ниже приведена сравнительная таблица характеристик различных радиаторов отопления одного типоразмера:


Примечание. В таблице на 1 единицу принят нагреватель из 5 секций, кроме стальной, которая представляет собой одиночную панель.

Заключение

Если сравнить более широкий круг производителей, все же станет ясно, что теплоотдача и другие характеристики прочно удерживаются первыми алюминиевыми радиаторами.Биметаллические обойдутся дороже, что не всегда оправдано, так как они лучше только по рабочему давлению. Стальные батареи - это более бюджетный вариант, а чугунные, наоборот - для ценителей. Если не брать в расчет советскую чугунную «гармошку» МС140, ретро-радиаторы самые дорогие из всех существующих.

Прежде чем вы изучите достаточно простой и надежный способ расчета тепловой мощности радиаторов, следует напомнить, что тепловая мощность радиатора является компенсацией тепловых потерь помещения.

Итак, в идеале расчет имеет простейший вид: на каждые 10 кв. Км. м. отапливаемой площади необходимо 1 кВт теплоотдачи радиатора отопления. Однако разные помещения по-разному утеплены и имеют разные теплопотери, поэтому, как и в случае с котлом, необходимо использовать коэффициенты.

В случае, если дом хорошо изолирован, обычно используется коэффициент 1,15. То есть мощность радиаторов должна быть выше идеальной (10 м.кв. - 1 кВт) на 15%.

Здесь стоит уточнить: существует три режима систем отопления помещений. Низкотемпературный (температура теплоносителя в радиаторах 45 - 55 градусов), Среднетемпературный (температура теплоносителя в радиаторах отопления 55 - 70 градусов) и Высокотемпературный (температура теплоносителя в радиаторах отопления 70 - 90 градусов).

Все дальнейшие расчеты необходимо проводить с четким пониманием того, на какой режим котла будет рассчитана ваша система отопления.Чтобы регулировать температуру в отопительных контурах разными способами, сейчас не об этом, но если вас интересует что-то еще, можете почитать.

Перейдем к радиаторам. Для правильного расчета теплоемкости системы отопления нам понадобится несколько параметров, указанных в технических паспортах радиаторов. Первый параметр - мощность в киловаттах. Некоторые производители указывают емкость как расход охлаждающей жидкости в литрах. (для справки 1 литр - 1 кВт).Второй параметр - это расчетный перепад температуры - 90/70 или 55/45. Это означает следующее: Радиатор отопления выдает заявленную производителем мощность при охлаждении теплоносителя в нем с 90 до 70 градусов. Для простоты восприятия скажу, что для того, чтобы выбранный радиатор выдавал примерно заявленную мощность, средняя температура в системе отопления вашего дома должна составлять 80 градусов. Если температура теплоносителя ниже, то необходимой теплоотдачи не произойдет.Однако следует отметить, что маркировка радиатора отопления 90/70 не означает, что он используется только в высокотемпературных системах отопления, его можно использовать в любых, необходимо просто пересчитать мощность, которую он будет выдавать.

Как это сделать: тепловая мощность радиатора рассчитывается по формуле:

Q = K x A x ΔT

Q - мощность радиатора (Вт)

K - коэффициент теплоотдачи (Вт / м.кв. C)

A - площадь поверхности теплопередачи в м.

ΔT - температурный напор (если показатель 90/70, то ΔT 80, если 70/50 ΔT - 60 и т. Д.) средний )

Как пользоваться формулой:

Q - мощность радиатора и ΔT - температурный напор указаны в паспорте радиатора. Имея эти два показателя, мы вычисляем оставшиеся неизвестные K, и A. Причем, , для дальнейших расчетов они должны быть только в виде единого индикатора, площадь теплоотдачи радиатора, а также его коэффициент теплоотдачи не следует рассчитывать вообще.Далее, имея необходимые составляющие формулы, несложно рассчитать мощность радиатора для различных температурных систем отопления.

Пример:

У нас есть комната 20 кв. м., дома плохо утеплены. Ожидаем, что температура теплоносителя будет примерно 50 градусов ( как в доброй половине квартир наших домов ).

Для справки - большинство производителей указывают в технических паспортах радиаторов давление напора равное (90/70), поэтому часто бывает необходимо пересчитывать мощность радиаторов.

1. 20 кв.м. - 2 кВтч (коэффициент 1,3) = 2,6 кВт (2600 Вт) Необходимо для обогрева помещения.

2. Выберите радиатор, который вам нравится. Данные радиатора Мощность (Q) = 1940 Вт. Температурный напор ΔT (90/70) = 80.

3. Подставляем в формулу:

К x A = 1940/80

Имеем: 24,25 х 80 = 1940

4. Подставляем 50 градусов вместо 80

24,25 x 50 = 1212,5

5. И мы понимаем, что нужно отапливать площадь 20 кв.Таких радиаторов нужно чуть больше двух.

1212,5 Вт. + 1212,5 вт. = 2425 Вт. с потребляемой мощностью 2600 Вт.

6. Идем выбирать другие радиаторы.

Поправки в варианты подключения радиаторов.

По способу подключения радиаторов так же завитки их теплоотдачи. Ниже представлена ​​таблица факторов, которые следует учитывать при проектировании системы отопления. Не лишним будет напомнить, что направление движения теплоносителя в этом случае играет огромную роль.Особенно он будет полезен тем, кто самостоятельно монтирует систему отопления в доме, профи в этом редко ошибаются.

Артикул: Некоторые модели современных радиаторов, хотя внешне имеют нижнее подключение (так называемые «бинокли»), на самом деле используют схему подачи теплоносителя сверху вниз по внутренним коммутационным каналам.

Секционные, комплектные радиаторы с таким внутренним перенаправлением потока теплоносителя - такого нет.

Поправки по размещению радиаторов.

От того, в каком месте и как размещен радиатор, зависит то же его теплоотдача. Как правило, радиатор ставят под оконные проемы. В идеале ширина самого радиатора должна соответствовать ширине окна. Это делается для того, чтобы создать тепловую завесу перед источником охлаждения и увеличить конвекцию воздуха в помещении. (Радиатор, установленный под окном, нагревает комнату намного быстрее, чем если бы он был установлен в другом месте.)

Ниже представлена ​​таблица коэффициентов корректировки расчета необходимой тепловой мощности радиаторов.


Пример:

Если к нашему предыдущему примеру (представьте, что мы подобрали радиаторы на требуемую мощность 2,6 кВт) добавить введение, что подключение к радиаторам производилось только снизу, а сами они утоплены под порогом, то имеем следующее исправления.

2,6 кВт x 0.88 x 1,05 = 2,40 кВт

Вывод: из-за неэффективного подключения теряем 200 Вт тепловой мощности, а значит, нужно снова возвращаться и более эффективно искать радиаторы.

Благодаря этим несложным методикам вы легко сможете рассчитать необходимую тепловую мощность радиаторов в системе отопления вашего дома.

Калькулятор

британских тепловых единиц - Консультационный центр Just Radiators

Введение

Почему наш калькулятор БТЕ необходим при выборе идеального радиатора

Независимо от того, переезжаете ли вы в новый дом или делаете необходимый ремонт, как эффективно отапливать дом, должно иметь первостепенное значение.Стильный интерьер и отличное освещение уже не ощущаются, когда в комнате холодно или счета за отопление зашкаливают! Когда вы начинаете исследовать радиаторы, важно помнить о выходе в БТЕ, который обычно указывается в технических характеристиках продукта. Ниже мы объясняем, как определить, сколько тепла потребуется вашей комнате, чтобы соответствовать любому желаемому радиатору. Купите что-нибудь с недостаточной мощностью в BTU, и вы всегда будете чувствовать себя холодно, или, в качестве альтернативы, купите радиатор с избыточной мощностью, и ваши счета за отопление могут возрасти.

БТЕ, объяснение

BTU = британская тепловая единица и представляет собой количество энергии, необходимое для нагрева или охлаждения одного фунта воды (около британской пинты) на один градус Фаренгейта. Проще говоря, одна БТЕ составляет около 1,06 кДж (килоджоулей). Иногда это трудно представить, поэтому вы можете сравнить это с энергией, выделяемой одной горящей спичкой (источник https://en.wikipedia.org/wiki/British_thermal_unit). Если вы все еще не уверены, вы можете обратиться к более традиционному ватту (1 Вт энергии = 3,41 БТЕ). Единицу классификации BTU можно найти в обогревателях, таких как радиаторы, устройства для приготовления пищи, газовые кострища и системы кондиционирования воздуха.Это измерение широко распространено в Великобритании, используется в качестве стандартного инструмента измерения тепла и обычно связано с энергией, кондиционированием воздуха, мощностью и паром. При покупке такого предмета, как радиатор, вы должны увидеть спецификацию BTU, указанную в деталях продукта. Состояние радиатора в BTU сообщит вам, сколько тепла будет выделять элемент, и поможет понять, будет ли его достаточно или слишком много для выбранного вами пространства.

Отопление помещения

Когда вы обдумываете, что вам может понадобиться для эффективного обогрева любой комнаты в вашем доме, не забудьте обратиться к выходу BTU.Чем выше мощность, тем горячее будет прибор, будь то полотенцесушитель (https://www.justradiators.co.uk/towel-radiators) или один из наших дизайнерских радиаторов (https://www.justradiators.co.uk/radiators/designer-radiators). При определении идеальной температуры в помещении необходимо учитывать два элемента: во-первых, насколько тепло вы хотите, чтобы в помещении было тепло, и какие потери тепла могут возникнуть в нем. На скорость потери тепла в помещении могут влиять:
  • Общий размер помещения
  • Что над и под комнатой
  • Окна; сколько окон с одинарным или двойным остеклением, какой тип оконной рамы
  • Количество стен (как внутренних, так и внешних)
Как правило, чем больше пространство, тем больше мощности в БТЕ требуется для эффективного обогрева помещения.Потребность в БТЕ для каждой комнаты рассчитывается исходя из кубического объема помещения: Высота - Длина - Ширина комнаты x 4 (для этого воспользуйтесь нашим калькулятором БТЕ (https://www.justradiators.co.uk/btucalculator)). Получив эту цифру, мы сможем легко вычислить возможные потери тепла в каждой комнате и дать выходную мощность в БТЕ, которая покажет, что вам нужно для эффективного обогрева этого пространства. Этот результат даст вам эффективное решение с низкими расходами на топливо.

Выбор подходящего радиатора

Конечно, все мы любим гладкий дизайн радиаторов, стили, соответствующие нашим вкусам, с дополняющей отделкой, но самым важным соображением при покупке новой системы отопления всегда должно быть мощность в BTU.Чтобы чувствовать себя комфортно и тепло, и вы довольны своим выбором радиатора, важно выбрать радиатор с подходящей теплоотдачей для этого помещения. Правильный расчет BTU важен при выборе подходящего радиатора для вашего домашнего пространства, потому что, если вы купите радиатор с недостаточной мощностью BTU, ваша комната не достигнет оптимальной температуры. В качестве альтернативы, если вы купите радиатор с действительно высокой теплопроизводительностью, это может привести к более высоким счетам за отопление, чем необходимо. В Just Radiators мы специализируемся на широком ассортименте радиаторов, отвечающих всем домашним требованиям, включая современные вертикальные (https: // www.justradiators.co.uk/radiators/vertical-radiators) и традиционные горизонтальные (https://www.justradiators.co.uk/radiators/horizontal-radiators) конструкции, которые хорошо подходят для жилых и столовых комнат, с использованием таких материалов, как нержавеющая сталь. (https://www.justradiators.co.uk/radiators/staller-steel-radiators) для гладкой поверхности чугунных радиаторов (https://www.justradiators.co.uk/radiators/cast-iron- радиаторы) с грузинским обращением. Наши полотенцесушители (https://www.justradiators.co.uk/towel-radiators), стили которых подойдут всем, являются эффективным выбором отопления для чистых ванных комнат.Доступные в различных размерах и отделках для любого домашнего дизайна, мы гарантируем высочайшее качество, энергоэффективность и премиальный стиль и дизайн. В большинстве случаев в комнате может потребоваться 1-2 радиатора, если только пространство не очень большое. Количество БТЕ будет зависеть от количества радиаторов в комнате. При использовании нашего калькулятора BTU просто разделите выходную мощность BTU комнаты между количеством радиаторов, которые вы собираетесь установить в этой комнате.

Зачем нужен калькулятор БТЕ?

  • Повысьте эффективность отопления в вашем доме
  • Уменьшение ненужных счетов за топливо
  • Согрейте дом до оптимальной температуры
Позвольте Just Radiators избавиться от тяжелой тренировки с помощью нашего калькулятора BTU.Все, что нам нужно, - это размеры вашей комнаты и тип окон. Это хорошее представление о том, какой уровень выходной мощности в БТЕ будет эффективно нагревать каждую комнату. После расчета вы сможете сказать, какой размер радиатора вам понадобится, чтобы в комнате было тепло и уютно. Просто заполните форму здесь https://www.justradiators.co.uk/btucalculator, чтобы получить расчет BTU для вашей комнаты, а затем изучите наши индивидуальные рекомендации о том, какие радиаторы могут соответствовать вашим требованиям. Обратите внимание: Калькулятор БТЕ является приблизительным показанием.Если вам нужны более точные показания, мы рекомендуем обратиться к квалифицированному сантехнику. Наши расчеты основаны на предоставленной вами информации.

Здесь, чтобы помочь

Если у вас возникли проблемы с выбором идеальной системы отопления для вашего жилища, просто свяжитесь с нами и попросите нашу экспертную помощь, прежде чем покупать какие-либо радиаторы для вашего дома. Наши специалисты по радиаторам всегда готовы помочь с любыми вопросами, которые могут у вас возникнуть, просто свяжитесь с нами.

Ваш путеводитель по выбору радиаторов для дома

Выбрать радиаторы для дома не так просто, как решить, какой дизайн вам нравится.Количество тепла, необходимое для обогрева вашего дома, будет определять размер и стиль ваших новых радиаторов, а это означает, что в первую очередь вам необходимо рассчитать требуемую тепловую мощность.

Тепловая мощность измеряется в ваттах и ​​является мерой того, сколько тепла необходимо в каждой комнате для создания комфортных условий.

Hunt Heating имеет простой калькулятор напорной нагрузки, который дает вам оценку тепловой мощности, необходимой для комнат в вашем доме. Калькулятор является только руководством, и вам всегда следует обращаться за помощью к лицензированному профессионалу при выборе и установке радиаторов.

После ввода информации вы увидите, что результат отображается в виде диапазона для компенсации дополнительных факторов, таких как внешняя температура, уровни изоляции в вашем доме и наличие застекленных окон. Компания Hunt Heating рекомендует, чтобы общая тепловая мощность всех радиаторов в вашей комнате соответствовала более высокому уровню этого результата, чтобы обеспечить эффективное отопление вашей комнаты.

Важно отметить, что радиатор с недостаточной мощностью никогда не может повысить температуру до требуемой.Котел также должен быть достаточным для обеспечения всех подключенных радиаторов в сумме их максимальной потребности. Для больших комнат, таких как гостиные, также может потребоваться более одного радиатора, расположенного равномерно по всей комнате. В этом случае вам следует разделить требуемую мощность между количеством необходимых радиаторов.

Оценка доступного пространства

Затем вам нужно определить, сколько места у вас есть в каждой комнате. Как показывает опыт, радиаторы с большей площадью поверхности имеют большую теплоотдачу, но у вас не всегда может быть место для большой модели.Доступно множество радиаторов разных размеров, от высоких и узких вертикальных радиаторов до компактных настенных радиаторов, которые могут плотно вписаться в ограниченное пространство.

Если у вас есть место в вашей ванной комнате, вы можете также рассмотреть возможность установки полотенцесушителя, который может добавить роскоши в пространство.

Выбор материала

Материал, который вы выберете для своего радиатора, повлияет на скорость его нагрева и охлаждения.Современные алюминиевые радиаторы нагреваются быстрее, но это также означает, что они теряют тепло вскоре после выключения. С другой стороны, традиционным чугунным радиаторам может потребоваться некоторое время, чтобы нагреться, но они очень хорошо сохраняют тепло после выключения. Hunt Heating поставляет стальные, алюминиевые и чугунные радиаторы в различных современных и классических стилях для любого интерьера. Вы можете изучить наш ассортимент классических и дизайнерских радиаторов здесь, чтобы лучше понять доступные конструкции.

Выбор отделки

В зависимости от вашего стиля вы можете выбрать окрашенную отделку для ваших новых радиаторов, например глянцевую или матовую. Некоторые модели также могут быть окрашены порошковой краской любого цвета по вашему выбору, подходящего для вашего интерьера. Фактически, варианты настройки ваших радиаторов практически безграничны.

Существует ряд факторов, которые определят, какие радиаторы подходят для вашего дома, включая ваш бюджет и личные предпочтения стиля. Самое главное, вам необходимо обратиться к услугам лицензированного профессионала, чтобы убедиться, что вы выбираете радиаторы, которые могут обеспечить правильную тепловую мощность для комфортного пространства.Как только вы это сделаете, вы сможете наслаждаться процессом выбора стильного дизайна.

Если вы хотите узнать больше о нашем ассортименте стильных и эффективных радиаторов, свяжитесь с нашей дружной командой сегодня или загляните в наш выставочный зал.

Расчет удельной теплоемкости | Химия для неосновных

  • Выполните расчет удельной теплоемкости.

Обладает ли вода высокой способностью поглощать тепло?

Да.В автомобильном радиаторе он служит для охлаждения двигателя, по сравнению с которым он работал бы в противном случае. (На картинке выше радиатор - это черный объект слева.) Когда вода циркулирует в двигателе, она поглощает тепло от блока цилиндров. Когда вода проходит через радиатор, охлаждающий вентилятор и воздействие внешней среды позволяют воде немного остыть, прежде чем она снова пройдет через двигатель.

Расчет удельной теплоемкости

Удельную теплоемкость вещества можно использовать для расчета изменения температуры, которому подвергнется данное вещество при нагревании или охлаждении.Уравнение, связывающее тепло с удельной теплотой, массой и изменением температуры, показано ниже.

Поглощаемое или выделяемое тепло измеряется в джоулях. Масса измеряется в граммах. Изменение температуры определяется выражением, где - конечная температура, а - начальная температура.

Пример задачи: расчет удельной теплоемкости

Кусок металлического кадмия массой 15,0 г поглощает 134 Дж тепла при повышении температуры с 24,0 ° C до 62,7 ° C. Рассчитайте удельную теплоемкость кадмия.

Шаг 1. Составьте список известных количеств и спланируйте проблему .

Известный

  • тепла = = 134 Дж
  • масса = = 15,0 г

Неизвестно

Уравнение теплоемкости может быть преобразовано в решение для удельной теплоемкости.

Шаг 2: Решить .

Шаг 3. Подумайте о своем результате .

Удельная теплоемкость кадмия, металла, довольно близка к удельной теплоемкости других металлов.Результат состоит из трех значащих цифр.

Поскольку известны самые конкретные значения теплоемкости, их можно использовать для определения конечной температуры, достигаемой веществом при его нагревании или охлаждении. Предположим, что образец воды весом 60,0 г при 23,52 ° C был охлажден за счет отвода 813 Дж тепла. Изменение температуры можно рассчитать с помощью уравнения теплоемкости.

Поскольку вода охлаждалась, температура снижается. Конечная температура:

Сводка
  • Проиллюстрированы расчеты удельной теплоемкости.
Практика

Решите задачи по ссылке ниже:

http://www.sciencebugz.com/chemistry/chprbspheat.htm

Обзор

Вопросы

  1. У разных материалов разная теплоемкость?
  2. Как масса влияет на поглощаемое тепло?
  3. Если мы знаем удельную теплоемкость материала, можем ли мы определить, сколько тепла выделяется при заданном наборе обстоятельств?
  • удельная теплоемкость: Количество энергии, необходимое для повышения температуры 1 грамма вещества на 1 ° C.

Таблица герметичности стальных панельных радиаторов. Розрахунок тепловыделяющих батарей

Совсем недавно все комнаты были обустроены для помощи радистам-гостям. Нынешняя ситуация изменилась, и на смену пришли алюминиевые, стальные и металлические радиоприемники, так что появилась вибрация.

Давайте посмотрим на небольшие отличия во внешнем виде кожи, попробуем их разглядеть, что красивее зайти в квартиру или замискую будку, быстро розрахунок радиаторов пригорел.

Чавунни радиотори опальный

батареи Чавунни были установлены во всех типовых квартирах. Зловоние так сильно загрязняет себя при употреблении алкоголя, хотя в маленьком мире, в основном в больших многоквартирных домах.

Chavunnі radіatori опалял энергично инертность, так что зловоние нарастает при подаче тепла, и так оно может дойти до самого себя. Надо врагуватить, так как одна такая секция чавунна стоит 1,45 литра, что является минусом, особенно для Замыск Будинки.

Довольно много тех, которые небезопасны для таких батарей, поэтому чавун сам должен закончить кричащий материал самостоятельно. Средние тиски, которые можно использовать для витриматических батарей, массой 9 кг / см 2 при температуре 130 0 С.

Зовнишный вид залишает бажати крашся, который часто экранируется специальными экранами, для более эстетичного вида. Зловоние вимагают постоянно, поэтому чавун постоянно называют іржаві. Пусть большая непонятка и не пригодится в эксплуатации.

До положительных авторитетов можно довести цену и возможность увеличения количества дополнительных разделов.

Чавні радиаторістійки до коррозии, может иметь высокую теплопроводность. Одна секция чавунна типа тепла на 160 Вт.

Алюминиевые батареи могут генерировать тепло, близкое к 190 Вт, и низкое энергопотребление, так что здание быстро нагревается при подаче тепла. Вы можете показать рабочую хватку до 20 атмосфер; Є Возможность наращивания вокруг секции при необходимости.

Для частного забывчивого важно, чтобы одна алюминиевая секция могла быть около 0,37 литра, что позволяет сэкономить на количестве воды и антифриза в системе.

Алюминий для мощных є мягких металлов, чувствительных к твердым и удаляющимся частям. В основном это актуально для помещений в центральных помещениях. Для частного забывчивого цена не особо важна. Если все-таки у вас возникла вибрация на алюминиевые радиаторы, рекомендуется одновременно с ними установить дополнительные фильтры для сбора нароста в системе.

Алюминиевые радиоприемники проходят процесс подготовки. Они освещены и проштампованы. Штампованные батареи не рекомендуется размещать в кабинах с центральными опаляющими местами, запах которых чувствителен к качеству тепла.

Алюминий - химически активный металл в течение нескольких минут. При контакте с другими металлами на земле можно зарекомендовать себя как оцинкованный пар. При этом наблюдается коррозия металла. Для многих различных частей опалесцентные системы обязательно используйте другие для помощи, потому что они не позволяют металлу выступать без помощи середины, но также предотвращают процесс коррозии.

Если в качестве тепла и антифриза вы используете его, то, если температура окажется корродированной в середине аккумулятора, тогда он вступит в реакцию с алюминием, что снизит KKD. Это радио красивее, чем використовувати в Замысской даче, де тепло є вода.

Внутренняя часть алюминиевых радиаторов при нагревании вступает в реакцию с теплом и через час увидит и скопит воду. Для этого вода не должна застревать в трубах, необходимо установить специальный вентиль, как бы тихо и бесшумно.
Алюминиевые радиоприемники создают эстетичный вид и не могут быть предварительно загружены.

  • высокий ККД;
  • элегантный дизайн;
  • тиски vitrimu;
  • malu wagu section.
  • моховая коррозия с непрозрачным антифризом;
  • надо видеть второй клапан.

Отходы стальные радиоактивные

Может быть снабжен теплопроизводительностью, такой же, как у алюминия, и низкой тепловой энергией, так что она будет высокой в ​​KKD.Еще более вручную при установке они комплектуются скобами, пластинками. В качестве тепла можно подобрать воду или антифриз.

Стальные батареи закручиваются вокруг панелей, поэтому есть возможность построить разрез на виде алюминия и чавунничков. Необходимо сразу подобрать необходимый обед.

Стальные радиалы выгорели из гильзы, как стальной лист. Посередине расположены средние трубки, которые соединены между собой частичными пластинами, так что эффективность теплоотдачи увеличивается.

Стальные радиоприемники по своей конструкции еще называют панельными.

  • безынерционный радиатор;
  • Висока теплоснабжения;
  • не вимагают до налогообложения;
  • оптимальная цена.
  • Существует много возможностей для создания вокруг секции.

Панельные стальные радиоприемники по своей конструкции делятся на несколько типов. Разница между типами полигонов заключается в количестве панелей и межпанельных плит.

Маленькое привидение - это вид сверху для различных типов панельных радиоприемников;


Як ви розумите, чим вище панельный радиатор типа , Тим посложнее. Эль не так уж и прост. Вам будет предложено посмотреть небольшой ролик на цю тему, де-разповидається, на scho warto beasts я уважаю при выборе.

Биметаллические радиаторы опаления

Биметаллические радиоприемники обгорели из-за названия, они хранятся в двух металлах и объединяют в себе наименьшую мощность.

Как правило, середина стальная затемняется, так как это позволяет витримуватировать высокий захват, как и сам алюминиевый корпус, который отличается высокой теплоотдачей.

Возможна установка в систему от центральных горелок.

Такие биметаллические батареи могут иметь современный дизайн, быстро нагреваются и остывают, имеют высокий ККД.

За окном вызова мало что видно алюминиевых радиоприемников.

Биметаллические радиаторы Plus:

  • высокая теплоснабжение;
  • тиски vitrimu;
  • современный дизайн;
  • большая надежда;

недостатки:

Розрахунок радиаторов сожжено

Для того, чтобы правильно разработать ряд необходимых разделов, необходимо знать deyaky dovidkovi dana.Ці дані показать, как на количество тепла требуется витратность, а в окружающей среде - тепло. Все значения ориентированы на площадь 10 м 2.

  • Для панельной будки требуется 1,7 кВт;
  • для цегляной будки 1кВт;
  • Для комнат в коттедже цена дан умножается на коэффициент 1,2.

Обклад: Помещение 15 м 2, кутова, цегляны будки. Димо площадью 15 м 2 для розрахунков площадью 10 м 2 і умножить на 1 кВт.

15м 2 / 10м 2 * 1кВт = 1.5 кВт.

Оскилки у нас кутовая комната, то значение цены нужно умножить на производительность 1,2. Otrimuєmo scho для обогрева такого примитива необходимо 1,8 кВт тепла. За что надо предоставить необходимого радиста опозорился. Это связано с тем, что паспорт на аккумуляторы нужно найти. Неизбежно и нет нужды в примерной трудоемкости молодым радистам.

  • чавунный - 160 Вт одна секция;
  • алюминий - 190 Вт одна секция;
  • Сталь
  • - 450-5700 Вт для всех панелей;
  • биметалл - 200 Вт одна секция.

Если пойдете, если видели на биметаллических радиаторах, то знаете 1,8 кВт / 0,2 кВт = 9 секций. Увеличьте запас в одной секции, чтобы изменить температуру на более легкую, опустите дополнительную секцию.

Заполнить систему опалением

Кроме того, еда из вина только с частными забывчивыми, поэтому только у них есть вибир. Красивее заливать воду или антифриз, складывать из котельной и насосного оборудования, теплообменников, труб и т. Д.

Вода самая дешевая и доступная. Вона використовуются для игры в частном и качественном бизнесе, эль вона имеет ряд недостатков.

Вона виновна в эксплуатации при положительных температурах. При замерзании возможны поломки труб, котла и то, что он вырабатывается вплоть до выхода из строя всего перегорел. К тому же, если включить отопление в будке, то получится разозлить всю воду из системы.

Вода, победившая обжигание, как правило, не дистиллируется без каких-либо домиков.При нагревании должны наблюдаться некоторые химические реакции, прежде чем соли появятся на внутренних поверхностях труб и опаловых радиаторов. В результате чего теряется эффективность и снижается КХД.

В выжженную де використову, воду можно поднять любым радиоприемником: чавуном, алюминиевым, стальным, биметаллическим .

Основная сила антифриза - замерзание при более низких температурах около воды. Срок службы приближается к 10 палящим сезонам, что делает ее еще красивее.

С таким обгоревшим элементом элементы можно заменить цинком, так что он отвалится и осядет на внутренних стенках труб, котлов, батарей и т. Д.

Еще раз признаем, что если вы используете антифриз, вы не используете радиоактивно алюминий, а заменяете его сталью или металлом, сгоревшим радиоактивно, вы определенно можете использовать все это.


Голова бэ-подобного чавунного радиста - нагреть примитив до необходимой температуры.Для знати, чьи встроенные вина напрямую узнаются, необходимо рассчитать их тепловыделение и количество тепла, которое необходимо для увеличения количества тепла.

индикатор тепловой мощности

В случае нагрева он может выходить один раз в час, в течение которого температура воды на входе изменяется до температуры воды на выходе. Ожидается, что виробники включат этот индикатор в техническую документацию. Например, зловоние связано с теплопроизводительностью радиатора М-140 є 155 Вт / м².При этом, полагаясь на уваз, температура воды на входе становится 90 ° C, а на выходе - 70 ° C. В целом тепловая мощность таких устройств составляет 80-160 Вт / м².

На практике тепловая мощность радиатора М-140 намного меньше. Довольно много ничего удивительного, несколько капель воды с температурой 90 ° C можно набрать только из парового котла. В частных кабинках власники смогут установить партию котлов под давлением. К тому, как бы не проводить до той или иной ситуации, при наличии нового аккумулятора может быть, как минимум, холодно.

Как правило, следующие должностные лица объединяют тепловую мощность радиатора с наружной тепловой мощностью:

  1. Площадь поверхности нагрева.
  2. Диапазон температур
  3. Тратить тепло воды и сверх часа тепла на перемещение по трубам.

Оставшийся фактор вводится на поверхность нагрева. Його инжектированного вполне можно заложить на классические радиаторы Радианских часов. Здавалось б, зловоние, будучи огромным, не по размерам, может дать даже много тепла.Однако форма такова, что в одной секции отображается только 0,23 м². Циого мало, тем более, как удивляться великолепному разделу роз.


Это большая теплопроизводительность. Это звдяки из форм секций. Например, действующая приставка стреляющего 1К60П-500 мА меньше вагона М-140, а также секция с меньшей площадью нагрева. Размер выигрыша составляет 0,116 м². Необходимость запустить 70 Вт. Однако тепловая мощность выше. Причем форма кожного ребра разреза имеет широкую прямоугольную форму.Неудивительно, что «восхищаться» серединой притворства и за стеной - более широкая сторона. Батареи такой особенности трансформируются в блок обогрева, большой теплогенератор, щит. Ребристые батареи не такие уж гибкие.

розрахунок теповиддачи

Win будет осуществляться на базе модели М-140-АО. Vona maє takі параметры:

  1. Певна виробник, теплоснабжение - 175 Вт / м².
  2. Площадь обогрева - 0.299 м².

Формула росрахунку тепиддачи следующая:

Q = K x F x Δ t,

de K - коэффициент теплоотдачи,

F - площадь поверхности нагрева,

Δ t - диапазон температур (изменение в ° C).

Формула для разницы температур имеет следующий вид:

Δ t = 0,5 х ((олово. + Олово) - олово.),

de tvh. - температура теплоносителя на входе,

tout. - температура подачи тепла на выходах,

твн.- Используется температура бажана.

У стыка будет небольшой котел, температура в котором меньше 90 ° C. Тепло не будет нагреваться до температуры 70 ° C, а при исходящей температуре будет 50 ° C.

Таким образом, Δ t = 0,5 x ((70 + 50) - 21) = 49,5. После округления Δ t становится равным 50 ° C. Дальнейшие требования предъявляются к специальной таблице, в которой указывается значение теплового напора и заданные скорости теплопередачи.

При таком натиске тепла и эффективности теплопередачи в радиоприемниках высокого класса соотношение выглядит следующим образом:

  • 50-60 ° С - 7.0.
  • 60-70 ° С - 7,5.
  • 70-80 ° С - 8,0.
  • 80-100 ° С - 8,5.

Ослепление на спиввидношення, видно, что К = 7.0.

В результате тепловая мощность секции составит:

Q = 7,0 x 0,299 x 50 = 104,65 Вт.

Тепловая мощность должна отпускаться с запасом 30%. Том отриману цифру варто умножить на 1,3.

Прогулка, щокинцевой теплопроизводительность составит 104,65 х 1,3 = 136,05 Вт / м².Кинцевый результат не похож на цифру, заявленную виробником. И все это благодаря подаче большего количества холодного тепла. Перед тем, как отправиться в магазин, вам нужно будет начать работу над параметрами вашей системы опалации.

Экспертиза в связи с тем, что при выборе радиопередатчика необходимо отображать его от Δ t. Чим меньше выигрывает, тем больше площадь нагрева по вине материнского аккумулятора.

Если индикатор становится равным 60, то размер приложения становится равным нулю.5 х 0,52 м. Если высота и ширина батареи меньше, то высота и ширина батареи видимо 0,5 и 1,32 м.

Додатковых заводов, которые вводятся в тепловую мощность

Индикатор также вводитсяє:

  1. Тип подключения.
  2. Особенности раздачи.

Радио можно подключить следующими способами:

  1. Сбоку.
  2. Диагональ.
  3. Внизу.


Большинство виробников вважают, что власник проведет диагональное соединение, еще более эффективное. Имеется отверстие в соединении впускной трубы к патрубку, которое расположено в пристройке выше по потоку и соединено с патрубком отвода к патрубку, который расположен в нижней части конца прототипа. Персонал всего теплоснабжения может легко хранить все секции и отдавать тепло кожной части радиатора. При этом открывать большой хват для обвала воды в любом случае необязательно. Боковое присоединение трансмиссии и присоединение труб к одному и тому же участку. Входной патрубок находится в горах, выходной патрубок внизу. Це произвести до неприятной прогріванню левых ребер. Заметно по статистике потери тепла становятся 7%.

Нижняя цепь подключения должна быть произведена до 20% - вводом. Возможно минимизировать теплопередачу в двух оставшихся контурах, подключение к пристройке возможно за дополнительной первичной циркуляцией тепла.Построить небольшой хват для отработки перепрограммирования всех разделов.

Размер батареи еще больше. Как только криво поднять, то в разделах деякие будет много хаоса. Тепловая мощность становится меньше.

Перед зимой еда про тех, «как радиатор опаленный красивее» - еще важнее, ввиду значимости мира, заложить комфорт в будке и сохранить переулок. Знать опаловую приставку, как бы хорошо поприветствовать, которая не вписывается в интерьер и гармонично вписывается в интерьер - цель искусства.

Сначала приступим к выбору конструкции радиатора, необходимо использовать внешнее мнение оператора, и самого себя: в системе як, опальный вин буде використовуватися (автономный или централизованный) и с любым хватом, это индикатор ложиться с поверхности объекта.

Для автономного теплоснабжения частных помещений нужно иметь возможность видеть рации, так как хозяин может самостоятельно управлять клавишами параметров системы, а тиски в одном не меняют 3 атм.

Сегодня обитатели плохо очищенных вибраций не обладают таким богатством из-за высоких и нестабильных рабочих тисков, гнилого тепла и случайной злобы.

Перед установкой новых радиоприемников в малогабаритной квартире, в коммерческом предприятии необходимо учитывать параметры рабочих и сосудистых тисков, температуру и качество тепла (чистоту, кислотность), диаметр одинаковых труб. , и однотипные трубы.

Также необходимо убедиться, что нужно много работать и настроить тип радистов по следующим характеристикам: инерционность (низкая - радиостанция быстро нагревается и быстро в конструкции), расширенная установка, управление, яркость

Стальные панельные радиаторы


Стальные панельные радиаторы представляют собой звериные плиты толщиной 1.25-1,5 мм со штампованными выемками, по которым устанавливаются соответствующие каналы.

Головные перемычки однотипные - большой ряд (одна, две или три панели, высота 0,4-3 м, высота 0,3-0,9 м), с теплопроизводительностью на единицу объема ребер, малой энергоемкостью и хорошей керовность. Если вариации не много, необходимо довести ее до конца эффективной корректировкой. Однако стальные радиаторы имеют ряд серьезных недостатков, например, невысокие рабочие тиски (6-8.5 атм).

При ударе в 13 атм вонь может просто лопнуть. Чтобы не любить стальные радиалы и жесткую воду, через яка в нижней части воды промямлить. Но главная проблема - это процесс образования коррозии при сильном нагреве, так как срок службы вироба невелик. Таким образом, радиопанель - не лучший вариант для победоносной квартиры в малогабаритных квартирах с центральными комнатами, а для автономных систем заграничных офисов зловоние невозможно использовать красивее.Однопанельный радиатор размером 300х400 мм и мощностью 300 Вт обойдется в 1500-1650 рублей.

радиаторы chavunnі


Продолжая последние десять лет радиаторов chavunni, buli - всего лишь один из видов опалубных приспособлений для замечательных сотрудников - выбора просто не было.

Справедливости ради скажу, что вони себя зарекомендовали, особенно из-за низких цен. Чавун имеет теплопроводность, абсолютно незаметную для качества тепла (засорение, химическая агрессивность, температура), хорошие обрезные тиски, холодные и хорошие (срок службы до 50 рублей).В голове много энергии - батарейки то и дело нагреваются, то при включении согреваются. Основные недостатки - это пронзительность материала, через который неприятно переносить удары, а также особенности формы батареек: запах обычного сельского хозяйства и подхватывания большой пилы.

Очевидно, что крупногабаритные чавунные батареи с большим объемом теплоснабжения не подходят для коттеджа, даже если они ранее были запрошены в качественных будках, особенно на старом оборудовании.Одна секция чавунной батареи может обеспечить тепловую мощность около 160 Вт при стоимости порядка 300-360 рублей. (Например, широко используется модель M140).

Бильш современные вироби, например, «Бриз», с плоскими профилями заводского изготовления, которые называются биметаллами, стоят 400–470 рублей. / Раздел. Цена дизайнерских творений в стиле ретро с пудрой фарбування и необыкновенной рельфной литти (например, GuRaTec) до 100000 рублей. за один радиатор.

Стальные трубы для радио


Стальные трубные части радиатора изготавливаются из тонких обожженных столбиков толщиной 1.2-1,5 мм. Видимость гострич-кутива и гладкая поверхность позволяют легко очистить его от пилы, а из-за багатошарова фарбування цвета зберигак на всей скале. Трубчатые части радиаторов из стали тоже могут быть перегруженными и недолговечными, как и панели, однако наряду с хорошими показателями теплопередачи зловоние дает невообразимые возможности для дизайна. Такие опалувальные пристройки максимально универсальны по габаритам, например, их высота может составлять 19 см, или 3 м, а также цветовая гамма (будь то палитри типа RAL).

Зрозумило, трубчатые части магнитолы стоят недешево, но при желании система стала эксклюзивным элементом дизайна для вашей будки Замский, тогда стальные трубчатые части магнитолы позволят гнуть аккумулятор, и снимаем аккумулятор ради

Например: Радиатор Zehnder или Arbonia стандартных габаритов и мощностью примерно 1,5 кВт стоит 10 000-13 000 руб., Stealth - 2500-7100 руб., Dia Norm Delta Standart - 546-4700 руб.

алюминиевые радиаторы


Алюминиевые радиоприемники могут иметь относительно низкую цену и очень высокую тепловую мощность, так что всем более эффективно забирать тепло из тепла и переносить его в окружающую среду.Секционный дизайн и широкий диапазон типоразмеров (глыбин, высота) позволяют легко извлекать аккумулятор необходимой конфигурации. Низкий уровень материала позволяет по возможности силовой и радиопередачи перемещаться по гипсокартону, а большая площадь ребристых створок, дополнительных конвекционных потоков, увеличивающих теплоотдачу. Более прочные модели алюминиевых радиоприемников справляются с захватом 12-16 атм, однако основная проблема эксплуатации полиагуса в высоких вимогах - это термостойкость - здесь не виноват pH воды, а меньше 7.5.

Эта вимога практически не подходит для систем центрального отопления, так как вода кислая, и неизбежно на нее неизбежно влияет коррозия алюминия. Кроме того, электрохимическая реакция оксида алюминия с кислотной средой жидкости рассматривается как вода, что может привести к образованию закрученных пробок, так как в конструкции клапана не переносится.

Еще один нюанс - в системе прижигания он невиновен против антагонистов металла. Пары с мелкими или латунными деталями запускают процесс коррозии (более средней швидше).Для обеспечения контакта алюминия с водой виробники выпускают модели радиопередатчиков с внутренним покрытием из полимеров, керамики и смол, статистика протестов на такие устройства пока отсутствует. Таким образом, не рекомендуется использовать алюминиевые радиоприемники в малогабаритных квартирах, но лучше переходить к системам автономного отопления с реальным контролем параметров теплопередачи.

биметаллическое радио


Абсолютно не называемое aluminis биметаллическое радио , Защитные каналы, по которым циркулирует вода, в них есть окрестности из стали.Это общие переходы обоих металлов и минимизу и недостатки.

Сталь отличается высокой устойчивостью к коррозии и отделке, а алюминий быстро нагревается снаружи. колючий зовнишний вигляд, высокая теплопроизводительность, винятковые эксплуатационные характеристики (рабочие тиски 35 атм, наддува - до 52,5 атм), нейтральность до складского складского тепла, тривиальные сроки эксплуатации (до 20 лет) для доведения «биметалла» до лидер рынка. Кроме того, небольшой внутренний объем радиатора и, по-видимому, небольшое количество тепла, циркулирующего в автономной системе, - это цена большой экономии энергии.

Три нехватки металлических радиаторов различаются за счет малой площади перетока интерколлекторных трубок. В случае масштабных модернизаций, запрашиваемых более 30 раз, жесткое тепло от старых труб может быть заткнуто в коллекторы, и радиатор больше не будет программироваться.

Оставшийся в живых виновен в ясном понимании того, что все перекрытые переходы можно проводить только справа, в некоторых вертикальных или горизонтальных воздуховодах (коллекторах) из стали - только, в общем, коррозионная активность не повреждает аккумулятор. таким образом, как

Одна секция биметаллического радиатора (Рифар.Faral, Global, Sira, Royal Thermo) тепловой мощностью 180-195 Вт стоит 450-700 руб.

Один из видов биметаллических радиаторов є среднеалюминиевый. Теплопроводность среды находится в середине блюда. более низкая сталь, а значит, при более низких температурах теплопередача такой батареи красивее. Среднеалюминиевый радиатор позволяет сжигать котел в автономной системе с небольшим теплообменником, а также вызывать электрическую реакцию и коррозию.

Секция такого радиатора мощностью 180 Вт будет стоить от 600 до 2000 рублей посередине.

ЭТО ОТХОДЫ ТЕПЛА?


На «погоде в будке» это отрицательно обозначается как недостаток напряжения - если замерзнешь и включишь электричество, значит, если будет переизбыток - потеряешь ли ты улицу? Самый загальный розрахунок - 1 кВт / 10 кв. М. Однако необходимо иметь такие параметры, как материал, количество окон, тип подшивки.

Если в комнате есть кутова, то використовуются функции 1.2. даже если есть два дома с двумя окнами - 1.3 При этом, если окно собирается выходить на вечер, можно запросто добавить 10% натяжения, а если больше стандартного, то всего 15%. Крым, фаховцы-односторонние рекомендуют положить одну ссуду в раздел «в резерв».

Розрахункову необходимо снизить его на 10-20%, если у вас есть пластиковые вина или теплая еда, или смену на кухне, то есть часть тепла дает плита.

Найбілш будет именно методом разрахунки усилия для объяга прикрепления.При наличии склопакетов в панельных кабинах около 40 Вт / куб. м, в цеглянках - 35 Вт, в будках, подсказанных расходом теплоудерживающих материалов, - 20 Вт (для всех - запас давления 10%).

ЗАМЕНА РАДИАТОРА ОПАЛЕННЯ


Зрозумило, лучше поставить радиаторы в жаркое время года, для этого нет необходимости во включенном обогреве на всем стояке. Однако в таком случае любой дефект соединения будет виден только через весь срок службы.

Так зимние роботы пытаются пробиться: установщик присутствует, когда система залита водой, результат виден сразу, а проблемы узнаются на месте. Вы не замерзнете, и вы не разбудите свои сусиди, так как вы не будете перегружены включением в течение многих лет.

Один из самых простых способов - спросить часто задаваемые вопросы в международной компании, которой вы управляете. При приеме на работу стороннего посетителя в ДЭЗ необходимо будет предоставить справку от компании о государственном устройстве, заверить информацию по материалам, необходим проект подключения и теплотехника (официальная документация включена в

.

На замке при установке радиатора opaluval своими руками:

  • Вокруг радиатора необходимо предусмотреть достаточно места для теплого напитка: 7-10 см до стат, 3-5 см до стены , 10-15 см вперед.Пока к нему нельзя прикоснуться, сохраняйте 10-15% тепла.
  • Декоративные экраны Використання снижают теплоотдачу радиаторов примерно на треть.
  • Правильная установка аккумулятора - в кратчайшие сроки. Нагревайтесь, поднимаясь от радиатора вверх по склону, блокируя холод из окна, чтобы вы могли достичь оптимального рассеивания тепла. В комнате два окна, радио из них обязательно в обшивке.
  • Радиатор виноват в установке строго вертикально / горизонтально, так что эта программа будет ровной, и в крайних точках накапливать будет не намного сложнее.
  • Необходимо установить на скин АКБ термостат (автоматический или ручной), а также кран для выпуска повитря (кран Маевского).
  • Радиаторы имеют возможность подключения ключей через краны. При необходимости есть возможность вскрыть соединение с стояка.

Таблица 1:

СПРАВОЧНЫЕ ХАРАКТЕРИСТИКИ ОСНОВНЫХ ВИДОВ РАДИАТОРОВ

радиаторы

Тепловая мощность.W

Рабочие тиски, банкомат

Тиски под давлением, атм

стальные панели

180-735 (по количеству панелей)

стальные трубы

20-700 (в зависимости от размера депозита)

чавунни

80-160 (одна секция)

алюминий

125-280 (в залежи из средней полосы)

Биметаллическое радио (алюминий / сталь)

130-200 (под паром из середины страны)

Теплая земля

В общем, виробники климатического владения демонстрируют нам новые модификации радиоприемников водного опаивания.Только на изменение дизайна уходит час, а некоторые изменения вносятся в дизайн

Следую приказу «Для перевязки ...» В этом сегменте традиционно представлено большое количество вирусов Arbonia, Kermi, Cordivari, Zehnder из самых популярных. формы и барьеры, которые ранее были известны из других материалов. Популярные модели с футляром, выбирайте форму какашки. - пара вертикальных профилей с боков, а между ними ряд горизонтально сваренных труб, как, например, в моделях серий Basic-50 (Kermi) или Toga (Zehnder).На такой магнитоле можно развернуть мокрые полотенца или одяг. Аналогичный вариант конструкции - незаметные вертикальные профили в центре, а от них переходят к горизонтальным трубам, как кондукторы из древесины (линия Юкка (Zehnder).

Бабула (Кордивари). Зета (Кімрский завод им. Трубки могут быть круглыми посередине или плоскими, как в серии Giuly (Cordivari), уложенными строго симметрично с вертикальными профилями или в одном направлении - радиаторов разной конструкции очень много.

Куди цікавіше, вім, технические новинки в «экстравагантном», непрофессиональном навесном оборудовании. Большинство новых продуктов в целом сегменте представлены с детальной геометрической структурой, которая лучше всего характерна для ветров. Например, в моделях Revolution (Royal Thermo) ребра кажутся похожей формы, которая иногда не застаивается, циркуляция увеличивается, а тепловая мощность увеличивается на 5%. Модели Indigo (Royal Thermo) имеют ротационную конвекцию.

Конструкция верхней части радиатора образует выпрямление назад от горячего ветра, эффективно выводя холод из окна.Предоставляются внутренние детали.

Итак, в стальных радиаторах Kermi используется технология therm-x2, так как она позволяет передавать тепло после прохождения через панели радиатора. Персонал этой технологии достигает ККД, которая в сегменте стальных панельных радиаторов для нас недоступна. Появились новые типы радиоприемников, например, модели панелей Kermi с монтажной высотой 200 мм, которые подходят для панорамных построек, а также веранд, зимних садов и тех, у кого большие окна или низкие окна.

И снова виробники Рифара были основательно проповеданы. Їх секционные радиаторы BASE 200/350/500, ALUM 350/500. FORZA 350/500. ALP 500 можно дооснастить полотенцем. Авторизуйтесь вручную и аккуратно.

ORIЄNTIR U SVITI RADIATORIV

Какая видимость, какие модели подходят для вашей будки или квартиры? Прежде всего, при всей вони вины, есть ряд причин, которые лежат в конструкции системы и горят: тип и сцепление теплопередачи, схема подключения радиаторов к трубопроводу.

Рабочие тиски в системе могут достигать 1-3 атм в частных коттеджах и до 8-10 атм в квартирных будках ... В остальном требования особенно уважительны при выборе радиоприемников, красивее чем модели с запасом качества. Например, радиостанция стальной конструкции Кимрского завода теплового хранения застрахована на рабочие тиски на 15 атм и тиски на тиски на 22,5 атм. трубные части коллекции arbonia в высоконанном - на рабочих тисках 16 атм.и модели серии Monolit (Рифар) - для рабочих тисков 100 атм. Тепло может быть не только вода, но и немного холодов с низкой температурой замерзания (этиленгликоль, пропиленгликоль и т. Д.). Дети из них могут присоединиться к нахальной реакции с алюминием и коррозией. Для источников тепла с низкой температурой замерзания лучше вибрировать радиоприемник, в некоторых случаях контакт линии с алюминием.

В целом модели идут как со стальным корпусом, так и с неметаллическими, собственно говоря, что можно победить из-за того, что они химически агрессивные теплоносители (в таких случаях есть неметаллический носитель).Схема подключения радиаторов с целью подключения трубопроводов перед приставкой, подводом и подачей тепла. Существуют три контура, которые могут быть застойными: бична, диагональная (горячее тепло в обе капли подводится через верхнюю трубу) и нижнюю (патрубки и подключенные к нижней части радиатора). Нижний вариант подключения менее эффективен с точки зрения теплотехники (примерно на 15-20%). При этом более естественное нижнее соединение.Выпускаются обе универсальные модели радиоприемников, поэтому они застрахованы на одну схему подключения (например, нижнюю).


Какие важны конструкция и материал радиатора?

В последнее время стало важным, чтобы для небольших многоквартирных домов были оптимальные стальные трубы или детали труб, но, скажем, панельные панели или секции, алюминиевые трубы не подходят. Наряду с появлением радиоприемников, готовых к современным технологиям (например, это викоризованные контакты-Стикова на замену классических между секциями складывания на дополнительные ниппели и прокладки), манекен устарел.Если модель закреплена на высоком рабочем держателе, то она может быть заперта в местных умах независимо от типа конструкции. То же можно сказать и о материале.

ПИТИ НА ЭТАЖ?

В больших помещениях радиостанции традиционно устанавливают в боковые окна. При таком пространстве будет обеспечен хороший теплообмен, особенно при открытом воздухе, если холодная улица превращается в висящий теплый ручей. Однако в большинстве своем оконно-стеклянный чайник имеет хорошую теплоизоляцию, без смыва холодного напитка из окна, поэтому необходимость установки радиаторов перед окнами уже не очевидна.Опалувально прикрепите все детали к стенам, посередине и посередине стен. и почему последний вариант (Например, система INSIDE (REGULUS) virobi ушла в экзотику, то в середине конвектора стали доходить до широкой протяженности.

Як и необычные конвекторы, в середине модели Трубки с ребрами жесткости пластинчатой ​​части, помещенные в большой металлический кожух высотой от 9 до 20 см (при наличии модели). Закрыть кожух буртиками вверху.Приставку следует устанавливать в процессе укладки черных пидлогов в таком ряду, чтобы решетка вовремя появлялась из пидлогов подлады.

Запуск моделей комнатных конвекторов, как с естественной конвекцией, так и с керосиновой печью, при обдуве вентилятора. Системы первого типа построены с меньшим расширением, так как конструкция комнатных конвекторов не удобна для естественная циркуляция и запах менее эффективны с точки зрения теплоотдачи.

К тому же радиостанция совершенно не занимает места в комнате.Кажется, что чем больше работа, тем меньше пила. Насадки можно монтировать в любой части приставки, если в интерьере отсутствуют килим покриттив, мебель и другие предметы.

RAKHUЄMO KILKІST SECTSІY

При моделировании теплотехнической розрахунки витрат подача тепла 100 Вт на квадратный метр площади помещения. Для того, чтобы узнать, требуется количество секций радиатора, тогда метраж умножьте на 100, а размер результата на количество тепловой мощности одной секции в количестве температуры теплоснабжения (указывается в характеристиках). радиатора).

Итак, если площадь помещения 16 м 2, а тепловая мощность секции 160 Вт, то количество секций будет 16 x NS 100/160 = 10 шт.

Такой метод неточен, его нет по ряду параметров: например, по высоте стелы или по способу подключения радиоприемника. Это необходимо для того, чтобы пидсумковый розрахунок виконував фахивец.

ТЕПЛО ДА КОНВЕКТОР

Для монтажа систем требуется установка конвектора.Во многих споровых радиаторах в хозяйственных постройках основная тепловая мощность используется для передачи тепла потоками горячего холода (конвекция), тогда как в первом перед конвекцией тепло выдается. По конструкции конвектора є трубы и ребра. Тепло проходит через трубы и ребра отопления. Пройдите через них, чтобы согреться из-за еды. Ползунок насадки снабжен кожухом. Главное переделка конвекторов - это более эффективная теплоотдача (к тому прикрепите компактный), и не такая большая - в роботизированных, нет необходимости менять потоки (растяжки).

Внутренние конвекторы

PLUS

и трубопроводы очищены. + Простота обслуживания - конвектор легко пропилировать, имея декоративную решетку. + Его можно развить в любой ручной сцене. + Высокоэффективные модели с примусом конвекции.

MINUSI

Недостаточная эффективность отопительного конвектора с естественной вентиляцией.

Конвектор с системой первичной вентиляции подключается к электродвигателю.

Конвектор легко заменить, если, например, вы захотите перепланировать комнату.

думка фаховца

Є Знак «Кількка», по которому можно различить количество сработавших радиаторов. Перед ними представлена ​​машина, в которую залита теплоотдача навесного оборудования, металлический сплав, фарбувал материала, промышленность готова к использованию секций. Очевидно, что неспециалист вряд ли оценит качество сплава. Вся достоверная информация о характеристиках магнитолы и сертификации по нормам международного стандарта указана в техническом паспорте на вироб.

Ale, к сожалению, на данный момент нет современной сертификации радиоприемников. Деяковские виробники должны получать сертификаты в собственных организациях, так как они не гарантируют подлинность заявлений. Їх продуктов купувати ризиковано.

Важнее пройти сертификацию по ГОСТу вітчизняны радиаторы, например вироби, которые выпускаются под торговой маркой Royal Thermo, например, для сертификации ISO 9001.

Ниже представлены записи по теме «Яка убить своими руками - к ведению домашнего хозяйства!»

  • Лаги горного леса своими руками Обязательно...
  • Главный принцип и пожалуйста ...
  • Ламинат и плитка - умно ...
  • В общем, видно, что обгорел головной штаб радиста є максимально эффективная чистка приложения. І основной параметр, который лежит в основе, насколько опалувальный адаптируется, чтобы справиться с количеством сотрудников, тепловыделение радиатора выжжено.

    Датский показатель неделим для скин-модели радиаторов, кроме того, используется тип подключения к отводу тепла, особенности распределения и коэффициент.Какая тепловая мощность является оптимальной с точки зрения, как ее максимально эффективно подключить, как улучшить тепловую мощность? Обо всем це ми разповимо в данной статте!

    Тепловая мощность - ключевой показатель эффективности

    значение тепловой мощности

    Тепловая мощность - показатель, который показывает количество тепла, переданного радиатором в течение первого часа. Синонимы тепловложения, такие как тепловая нагрузка радиатора, тепловая нагрузка, тепловая нагрузка и т. Д. Тепловая мощность опалесцирующих насадок увеличивается в ваттах (Вт).

    Жестокий респект! У некоторых джерелей тепловая потребность радиатора указана в калориях за год. Значение qiu можно перевести в приморский (1 Вт = 859,8 кал / год).

    Отвод тепла от радиатора нарушается в результате трех процессов:

    • теплообмен;
    • конвекция;
    • Viprominuvannya (радио).

    Кожа радиатора обожжена, высвечивает все три типа теплопередачи, протекающие співідности в старых типах опалувальных насадок растут.За большим рахунком могут называться и применяться только радиаторы, для которых не менее 25% тепловой энергии передается в результате прямого вымывания, однако нынешнее значение этого термина значительно расширилось. Кроме того, часто к названию «радиатор» можно добавить тип конвектора.

    Розрахунок необходимое теплоснабжение

    Радиаторы Вибирь, выпущенные для установки в будках или квартире, виновны в том, чтобы грунтоваться на максимально аккуратной розрахунке с необходимыми усилиями.С одной стороны, всем хочется пощады, поэтому батарейки пускать не следует, а с другой - если не хватит радиаторов, то в квартире не будет комфортной температуры.


    Способы развития необходимого теплового воздействия опаловиальных прикреплений шпателя.

    Самый простой способ нарезать много зовнишных кружек и віконов в них. Росрахунок проводится по следующей схеме:

    • Если на стене всего одна вывеска и одна вещь, то на обшивке 10 м 2 площади требуется 1 кВт подвод тепла от аккумуляторов.
    • Если при наличии двух внешних стен, то на обшивку площадью 10 м 2 требуется не менее 1,3 кВт тепловложения от аккумуляторов.

    Другой способ складывания, эль, дает возможность максимально точно скорректировать необходимое усилие. Розрахунок здіснює по формуле:

    S x h x41 , De:

    • S - площадь помещения, для которой выполняется розрахунок.
    • h - высота крепления.
    • 41 - нормативный показатель минимальной деформации на 1 кубический метр объема грунтовки.

    При необходимости значение будет скорректировано в зависимости от необходимого давления опаловых насадок. До номинальной тепловой мощности одной секции радиатора еще далеко (как правило, информацию следует брать из инструкции к опаловой насадке). В результате возникает необходимость в эффективном прожиге ряда секций.

    Это радость! Если в итоге получилась дробная часть числа - округлите ее в большую сторону, чтобы недостаточное давление на конфорку сильнее снизило уровень комфорта в зоне ниже превышения.

    Тепловая мощность радиоприемников детские

    Опалувальные насадки из других материалов обеспечиваются теплопроизводительностью. К тому же вибрационные радиоприемники для квартиры или будки необходимо уважительно адаптировать к характеристикам модели кожи - еще чаще встречается радиоприемник, близкий по форме и размерам, может потребоваться подтолкнуть.

    • Чавунні радиаторы - могут иметь совсем небольшую поверхность тепловыделения из-за материала с низкой теплопроводностью. Теплоотдача происходит в основном за счет vipprominuvannya, лишая около 20% прихода на конвекционную часть.


    Номинальное напряжение одной секции радиатора чавун МС-140 при температуре теплового потока 90 0 С становится близким к 180 Вт, однако для лабораторных умов эти цифры не соответствуют действительности.

    На самом деле, в системах централизованного обжига температура тепла редко повышается до 80 градусов, при этом часть тепла расходуется по пути к самой батарее.В результате температура поверхности такого радиатора становится близкой к 60 0 C, а тепловая мощность одной секции не превышает 50-60 Вт.

    • Стальные радиаторы имеют езду в секционных и конвекционных режимах положительного качества. радиаторы. Как правило, стальной радиатор включает в себя одну или несколько панелей, в центре которых циркулируют теплоносители. Чтобы увеличить тепловую нагрузку радиатора, к панелям приваривают стальные ребра, например конвектор.

    Тепловая мощность стальных радиаторов не больше, чем у чавунников - что до переноса таких опаловидных насадок можно получить очень маленькую массу и более крупный очаровательный дизайн.

    Жестокий респект! При низкой температуре тепловая мощность стального радиатора снижается еще сильнее. Поэтому, если в вашей системе есть выжженная циркулирующая вода с температурой 60-75 0, тепловыделение стального радиатора хорошо видно из показаний виробника.

    • Тепловая мощность алюминиевых радиаторов На самом деле меньше в двух альтернативных видах (одна секция - до 200 Вт) меньший фактор, который находится между застоем алюминиевых опалатных насадок.


    Все дело в качестве воды: при блокировании тепла внутренняя поверхность алюминиевого радиатора подвергается коррозии. Axis chomu, не подверженные хорошим показателям усилия, алюминиевые радиоприемники можно устанавливать только в частных кабинках с автономной системой.

    • Биметаллические радиаторы по показателям теплопроизводительности не уступают алюминию. Например, в модели Rifar Base 500 тепловая мощность секции составляет 204 Вт. То есть перед водой зловоние не вимоглив.Все за эффективность платные, а цена на металлические радиоприемники трохально больше, чем на батарейки из других материалов.


    Регулировка тепловой мощности радиатора

    Степень тепловой мощности от подключения

    Тепловая мощность радиатора зависит не только от температуры подачи тепла и материала, из которого изготовлен радиатор, но и от к способу подключения радиатора к системе:

    • Прямое одностороннее подключение используется для использования температуры с точки зрения подачи тепла.Дело в том, что номинальное усилие радиатора фиксируется самим собой при прямом подключении (схема представлена ​​на фото).

    • Диагональное соединение застревает так же, как радиомодуль подсоединяется к количеству секций более 12. Кроме того, соединение имеет минимальные тепловые потери.
    • Нижнее соединение радиатора служит для крепления аккумулятора к подключенному в затянутой системе. При этом подвод тепла до 10%.
    • Однотрубное соединение є наиболее заметное с точки зрения давления. При этом тепловая мощность может составлять от 25 до 45%.

    Это радость! Способы реализации подключения по разному типу видео, и вы можете скачать его по видеоматериалам, распространенным на данном ресурсе.

    Способы улучшения теплоотдачи

    Яким би не буду толкать радио, часто хочется улучшить теплоотдачу.Особенно актуальна необходимость выращивания в зимний период, если радист, если радисту приходится много работать, не справляется с низкой температурой в деревне.

    Есть несколько способов улучшить теплоотдачу радиаторов:

    • Первый способ - регулярно приводить в порядок и чистить поверхность радиатора. Чимочистка радио, тим вище ровн ого тепиддачи.
    • Также важно правильно фартуватить магнитолу, особенно если использовать чавунные участки аккумулятора.Товстый Шар Фарби трансформируется в эффективный теплообменник, поэтому перед батареями Фарбування из них обязательно нужно видеть шар старых Фарби. Также будет эффективным, если будет комплект специальных фар для труб и радиаторов, которые могут иметь невысокую эффективность теплоотдачи.
    • Если радист приложил максимум усилий, его нужно установить правильно. Среди самых широких извинений при установке радиопередатчиков можно увидеть батареи, установка даже близко к сигналу или изменение масштаба радиопередатчиков с неподходящими для пользователя экранами или объектами.

    • Для повышения эффективности можно также выполнить проверку внутреннего опорожнения радиатора. Часто при подключении аккумуляторов к системе будут возникать потертости, из-за которых через час будет неразбериха, которая подавит тепло.
    • Еще один способ обеспечить максимальную эффективность - установить на стене за радиатором теплоотражающий экран из фольгированного материала. Особенно эффективен способ с хорошо оборудованными радиопередатчиками, установленными на самых последних сценах дня.

    Есть несколько способов отрегулировать тепловыделение радиатора своими руками. Однако вонь может быть, а может и не быть, если вы время от времени берете в руки модель, так что у меня будет достаточно давления, чтобы принести тепло в ваш дом!

    Практическая поддержка для оценки коэффициентов эффективности системы отопления помещений в холодном климате

    В этом разделе объясняется методология, используемая для оценки тепловых потерь в оболочке здания и для расчета коэффициентов эффективности между различными жидкостными панельными радиаторами.В частности, в разделе «Метод расчета коэффициентов эффективности для свободной поверхности нагрева (радиатора) в соответствии с EN 15316-1,2-1 (2007) под названием '' German Method» »объясняется, как рассчитать тепловые потери и КПД радиаторов. В разделе «Переходная модель жидкостного панельного радиатора» представлена ​​переходная модель жидкостного панельного радиатора, используемая в моделировании. В разделе «Проверка модели жидкостного панельного радиатора» описывается проверка модели жидкостного панельного радиатора в сравнении с имеющимися экспериментальными измерениями.Раздел «Испытание на скачкообразную характеристику между жидкостными панельными радиаторами с разным расположением соединительных труб: сравнение выделяемого тепла» описывает испытание на скачкообразную характеристику между жидкостными радиаторами с различным расположением соединительных труб. Раздел «Краткий обзор имитационной модели здания» представляет собой краткий обзор имитационной модели здания. В разделе «План моделирования» описан план моделирования для исследуемого случая.

    Метод расчета коэффициентов эффективности для свободной поверхности нагрева (радиатора) в соответствии с EN 15316-1,2-1 (2007) под названием

    '' German Method '

    Метод эффективности, описанный в EN 15316-1 ( 2007), стандартизирует подвод тепла и тепловые потери на ограждающую конструкцию здания для системы отопления помещений.Тепловые потери необходимы для расчета КПД системы отопления помещений. Изменение тепловых потерь из-за климата, типа системы отопления и типа конструкции здания обсуждается позже в разделе «План моделирования». Тепловые потери в оболочку здания следующие: потери тепла из-за неравномерного распределения внутренней температуры Q e м , с т r и потери тепла из-за стратегии управления Q e м , в т r л , как показано на рис.3а. Q e м , с т r разделяется на потери тепла, что приводит к повышению / понижению внутренней температуры вблизи границ рассматриваемого контрольного объема (помещения) Q e м , с т r 1 , а тепловые потери из-за положения излучателя Q e м , с т r 2 .

    Рис. 3

    Тепловые потери. a Control. b Стратификация

    Q e м , с т r относится к потере тепла у потолка Q e м , в e и , где на температуру в помещении влияет эффект расслоения.В этом контексте в Техническом стандарте рассматриваются также потери тепла при расслоении, потери тепла через окна Q e м , ширина и n , где на температуру в помещении влияют холодные поверхности. Q e м , с т r 2 относится к потере тепла в направлении задней стенки радиатора, учитываемой как конвекция и излучение, как показано на рис.3b.

    Для обоих условий Q e м , с т r 1 a n d 2 , техническая норма определяет, как их рассчитать, применяя общее уравнение для потерь тепла при передаче, как показано в уравнении.1.

    $$ \ mathrm {Q_ {em, str, i}} = \ mathrm {\ Sigma A_ {i}} \ cdot \ mathrm {U_ {inc, i}} \ cdot \ mathrm {(T_ {air, inc , i} - T_ {out, i})} \ cdot \ mathrm {\ Delta \ theta} $$

    (1)

    Технические стандарты учитывают потери передачи, потому что механизм конвекции между объемом воздуха и внутренними поверхностями, а также излучение между внутренними поверхностями помещения происходит внутри анализируемого контрольного объема. Пример контрольного объема можно найти на рис.3b. Уравнение 1 учитывает локальное повышение / понижение температуры в помещении T i n т , и n с , и локально увеличенный / уменьшенный коэффициент теплопередачи, рассчитанный от изоляционного материала к внутренней поверхности U i n с .Скорее всего, уравнение. 1 может применяться к результатам моделирования помещений, разработанных с помощью программного обеспечения вычислительной гидродинамики. Неочевидно рассчитать локальное повышение / понижение температуры в помещении с помощью программного обеспечения для моделирования энергопотребления здания. По этой причине T c e и и T w и n , температура внутренней поверхности потолка и окна, заменить T a и r , и n с в формуле.1 с тем же коэффициентом теплопередачи U i рассматриваемой структуры. Особое внимание следует уделять повышению температуры в помещении около потолка. Согласно Приложению A.2 стандарта EN 15316-1 (2007), коэффициент полезного действия при перегреве около потолка составляет 0,95% с кривой нагрева 55/45 ℃ и ΔT = 30 K для радиаторов. Повышение температуры в помещении около потолка считается постоянным в течение всего времени моделирования.

    Потери тепла из-за контроля температуры в помещении Q c т r л относится к невозвратному теплу, превышающему заданную температуру в помещении. Неидеальный контроль вызывает отклонения и отклонения от предварительно заданной заданной температуры из-за физических характеристик системы управления, самой системы нагрева и расположения датчика.В этой статье, чтобы упростить задачу, датчик определяет только поведение температуры воздуха.

    Согласно стандарту EN (EN 15316-2-1 2007), коэффициенты эффективности для расслоения η e м , с т r , 1 a n d 2 и контроль η e м , в т r можно количественно оценить с помощью отношения между тепловыми потерями, рассчитанными с идеальной системой отопления, и тепловыми потерями в реальном случае, как показано в формуле.2а и б. В идеальном случае рассчитывается потребность в энергии для обогрева жилого помещения в соответствии с EN 13790 (2008). Температура в помещении поддерживается постоянной (или приблизительно постоянной) в течение всего периода обогрева. Помещение оборудовано как идеальным контролем, так и идеальной системой отопления. Это означает, что система отопления не учитывает возможные задержки в управлении, тепло, накопленное в тепловом излучателе, и тепло, выделяемое из распределительных труб. Приток тепла от солнца, людей, электроприборов, освещения и механической вентиляции одинаков как для реальных, так и для идеальных случаев.

    $$ \ mathrm {\ eta _ {\ mathrm {em, str1 / 2}}} = \ mathrm {\ frac {Q _ {\ mathrm {em, ideal, str1 / 2}}} {Q _ {\ mathrm {em , str1 / 2}}}} $$

    (2а)

    $$ \ mathrm {\ eta _ {\ mathrm {em, ctrl}}} = \ mathrm {\ frac {Q _ {\ mathrm {em, ideal, ctrl}}} {Q _ {\ mathrm {em, ctrl}}} } $$

    (2b)

    Общий коэффициент полезного действия системы отопления помещений можно рассчитать, используя выражение в формуле.3, как указано в разделе 7.2 EN (EN 15316-2-1 2007).

    $$ \ mathrm {\ eta_ {em}} = \ mathrm {\ frac {1} {4 - (\ eta_ {em, str} + \ eta_ {em, ctr} + \ eta_ {em, embed}) }} $$

    (3)

    η e м , и м b e d имеет значение 1, поскольку радиатор не имеет труб, встроенных в конструкцию здания.Член η e м , с т r - среднее значение между η e м , с т r 1 и η e м , с т r 2 .

    Переходная модель радиатора гидронной панели

    Модель разработана совместно с IDA ICE. Радиаторы моделируются как изотермическая поверхность, сообщающаяся с моделью зоны посредством границы раздела температур и теплового потока. Следовательно, одна поверхность моделируется как средняя температура всего металла. Это упрощение связано с относительно высокой теплопроводностью металла по сравнению с теплопроводностью жидкости. Однако для получения динамических характеристик жидкость радиатора моделируется несколькими элементами, соединенными последовательно.Тепловые характеристики радиатора (номинальная мощность, мощность n и т. Д.) Указаны в техническом каталоге. Тепло, излучаемое радиатором, оценивается на основе тепловых характеристик радиатора с использованием температуры воздуха и температуры перепада воды. Наконец, температура поверхности получается на основе разницы между расчетным выделенным теплом и общим теплопереносом на границе раздела модели.

    Линия подачи расположена в верхнем углу T с u п. , а выхлопная линия расположена в противоположном нижнем углу T e х ч .Температура приточного потока i-го элемента является температурой выхлопа (i-1) -го элемента . Когда i = 1, T эт d , 0 - T с u п. в радиатор. Таким образом, тепловой поток, подаваемый на каждую емкость \ (\ dot {\ mathrm {Q}} _ {\ mathrm {{sup, i}}} \), можно определить следующим образом:

    $$ \ dot {Q} _ {\ mathrm {sup, i}} (\ theta) = \ dot {\ mathrm {m}} _ {\ text {fld}} \ cdot \ mathrm {c_ {fld} } \ cdot \ mathrm {\ left (T_ {fld, i-1} (\ theta) -T_ {fld, i} (\ theta) \ right)} $$

    (4)

    где \ (\ dot {\ mathrm {m}} _ {\ text {fld}} \) - массовый расход жидкости, подаваемой в радиатор, c эт d - удельная теплоемкость и температура жидкости T эт d , i при разной i-й ёмкости .

    Модель рассчитывает температуру каждой жидкости, емкость T эт d , i как разница между тепловым потоком, подаваемым \ (\ dot {\ mathrm {Q}} _ {\ mathrm {sup, i}} \) к каждой емкости, и теплотой, исходящей от каждой емкости жидкости \ (\ dot {\ mathrm { Q}} _ {\ mathrm {fld, i}} \), как показано в уравнении. 5.

    $$ \ mathrm {\ frac {C_ {fld}} {nCap}} \ cdot \ mathrm {\ frac {dT_ {fld, i} (\ theta)} {d \ theta}} = \ dot {\ mathrm {Q}} _ {sup, i} (\ theta) - \ dot {\ mathrm {Q}} _ {fld, i} (\ theta) $$

    (5)

    где C эт d = M эт d c эт d - это общая емкость жидкости внутри радиатора, а nCap - это количество емкостей.

    Модель вычисляет потери тепла из жидкости \ (\ dot {\ mathrm {Q}} _ {\ mathrm {fld, i}} \), как показано в уравнении. 6.

    $$ \ dot {\ mathrm {Q}} _ {\ mathrm {fld, i}} (\ theta) = \ mathrm {\ frac {K_ {tot}} {nCap}} \ cdot \ mathrm {\ left (T_ {fld, i} (\ theta) -T_ {air} (\ theta) \ right)} $$

    (6)

    где общий / эквивалентный коэффициент теплопередачи радиатора K т или т по формуле.{n}} {L \ cdot H \ cdot \ left | \ left (T_ {fld, i} (\ theta) -T_ {air} (\ theta) \ right) \ right |} $$

    (7)

    L и H - геометрические параметры, длина и высота радиатора, а \ (\ dot {\ mathrm {Q}} _ {\ mathrm {N}} \) - общее количество тепла, излучаемого радиатором жидкостной панели в номинальных условиях.

    Логарифмическая разница температур в уравнении. 7 вычисляется в формуле. 8.

    $$ \ mathrm {\ Delta T_ {ln, i} (\ theta)} = \ frac {\ mathrm {T_ {fld, i} (\ theta)} - \ mathrm {T_ {fld, i + 1} (\ theta)}} {ln \ frac {\ mathrm {T_ {fld, i} (\ theta)} - \ mathrm {T_ {air} (\ theta)}} {\ mathrm {T_ {fld, i + 1 } (\ theta)} - \ mathrm {T_ {air} (\ theta)}}} $$

    (8)

    Уравнение 8 не может быть решено, если отношение разностей температур жидкость-воздух равно 1.Таким образом, уравнение. 8 необходимо заменить арифметической разностью температур, как показано в формуле. 9.

    $$ \ mathrm {\ Delta T_ {i}} = \ frac {\ mathrm {T_ {fld, i} (\ theta)} + \ mathrm {T_ {fld, i + 1} (\ theta)}} {2} - \ mathrm {T_ {air} (\ theta)} $$

    (9)

    Логарифмическая разница температур при номинальных условиях Δ T л , вычисляется как в формуле.{nCap}} \ dot {\ mathrm {Q}} _ {\ mathrm {fld, i}} (\ theta) \: - \ dot {Q} _ {\ text {tot}} (\ theta) $$

    (10)

    где C м e т - емкость металлической части радиатора гидронной панели, а Т с u r f - средняя температура поверхности излучателя тепла.

    Модель радиатора вычисляет общую теплопередачу от поверхности к окружающей среде \ (\ dot {\ mathrm {Q}} _ {\ text {tot}} \) в сочетании с моделью зоны, выраженной как в формуле. 11. Граница раздела между моделями - это длинноволновое излучение, передаваемое между поверхностью радиатора и окружающими поверхностями, и конвекция на поверхности радиатора с узлом температуры воздуха в помещении. {n}} $$

    (11)

    Общее количество тепла, выделяемого в термическую зону, делится на три компонента, как показано на рис.4 тепло к задней стене \ (\ dot {\ mathrm {Q}} _ {\ mathrm {back-wall}} \), конвективное тепло \ (\ dot {\ mathrm {Q}} _ {\ text {conv }} \) и тепло к зоне \ (\ dot {\ mathrm {Q}} _ {\ text {front}} \). Уравнение 12 показывает этот тепловой баланс.

    $$ \ dot {\ mathrm {Q}} _ {\ text {conv}} (\ theta) = \ dot {\ mathrm {Q}} _ {\ text {tot}} (\ theta) - \ dot {\ mathrm {Q}} _ {\ text {front}} (\ theta) - \ dot {\ mathrm {Q}} _ {\ mathrm {back-wall}} (\ theta) $$

    (12)

    Фиг.4

    Схема радиатора с соединительными патрубками на противоположной стороне

    Тепло к задней стенке вызывается излучением и конвекцией. В этой статье мы аппроксимируем потерю тепла с помощью механизма естественной конвекции. Механизм передачи тепла естественной конвекцией к задней стенке радиатора зависит от температуры задней стенки T b с к - к л л , температура воздуха в канале, размер канала b и его высота H.{\ beta}} $$

    (13)

    Оценка коэффициента теплопередачи за счет конвекции между радиатором и его задней стенкой показана в формуле. 14.

    $$ \ mathrm {h_ {back-wall}} = \ text {Nu} \ cdot \ mathrm {\ frac {\ lambda_ {air}} {b}} $$

    (14)

    где λ a и r - теплопроводность воздуха.

    Средние значения температуры задней стенки, температуры воздуха, толщины и длины канала дают средний коэффициент теплопередачи за счет конвекции к задней стенке радиатора 3 Вт м −2 К -1 . Коэффициент теплопередачи за счет конвекции предполагается постоянным на протяжении всего моделирования. Потери тепла к задней стенке рассчитываются, как показано в формуле. 15.

    $$ \ dot {\ mathrm {Q}} _ {\ mathrm {back-wall}} (\ theta) \, = \, \ mathrm {h_ {back-wall}} \ cdot \ mathrm {A} \ cdot \ mathrm {\ left (T_ {surf} (\ theta) \, - \, T_ {back-wall} (\ theta) \ right)} $$

    (15)

    Конвективное тепло \ (\ dot {\ mathrm {Q}} _ {\ text {conv}} \) - это тепло, выделяемое водяным панельным радиатором в помещении за счет конвективного механизма циркуляции воздуха в помещении.Внутренний воздух циркулирует в помещении, попадает в канал между радиатором и его задней стенкой, а затем поднимается к потолку.

    \ (\ dot {\ mathrm {Q}} _ {\ text {conv}} \) вычисляется как разница среди других известных членов уравнения. 12, поскольку \ (\ dot {\ mathrm {Q}} _ {\ text {front}} \) вычисляется в модели зоны.

    Валидация модели водяного панельного радиатора

    Валидация модели водяного панельного радиатора выполняется путем сравнения смоделированной температуры выхлопного потока во время фазы зарядки и тепла, выделяемого при достижении установившегося состояния, с имеющимися экспериментальными измерениями в Стефан (1991).

    Стефан (1991) провел испытание ступенчатой ​​характеристики радиатора с жидкостной панелью, подвергшегося внезапному увеличению массового расхода. Эксперимент проводится в кабине, которая соответствует техническим характеристикам, указанным в стандарте DIN 4704, который в настоящее время заменен на EN 442-2 (2014). Технический стандарт направлен на измерение тепловой мощности водяного панельного радиатора с указанием лабораторных условий и методов испытаний.

    Для измерения тепловой мощности водяного панельного радиатора температура воздуха в помещении поддерживается постоянной на протяжении всего испытания за счет соблюдения стационарных условий.Чтобы обеспечить постоянный профиль воздуха в помещении, кабина оборудована системой охлаждения, встроенной в каждую поверхность кабины. Интегрированная система охлаждения позволяет контролировать температуру каждой поверхности кабины (кроме поверхности на задней стенке радиатора), соблюдая установившиеся условия испытания.

    Конструкция каждой будки выполнена из сэндвич-панелей. Сэндвич-панель состоит из трех слоев: стальной панели со встроенной системой охлаждения, изоляционной пены (толщиной 80 мм с термическим сопротивлением 2.5 м 2 К Вт -1 ) и внешний стальной лист. Стена за жидкостным радиатором имеет такую ​​же сэндвич-панель, но без системы охлаждения. Система охлаждения должна быть спроектирована так, чтобы ограничивать разницу температур между охлаждаемыми внутренними поверхностями в диапазоне ± 0,5 К. Для обеспечения этого каждая панель должна поставляться с массовым расходом не менее 80 кг ч −1 за каждые м 2 поверхности.Кабина имеет два отверстия в стенах, чтобы гарантировать водное и электрическое соединение между водяным панельным радиатором и за пределами помещения. На рисунке 5 показана схема камеры и системы охлаждения, взятая из стандарта EN 442-2 (2014).

    Рис. 5

    Камера и система охлаждения. Изображение взято из EN 442-2

    Метод оценки тепла, излучаемого водяной панелью радиатора, - это метод взвешивания. Метод взвешивания заключается в вычислении разницы энтальпий между подачей (входом) и возвратом (выходом) жидкости, умноженной на массовый расход.Энтальпия жидкости при давлении и температуре, измеренная в ходе испытания, известна по табличным значениям.

    Радиатор с жидкостной панелью, рассмотренный в эксперименте Стефана (1991), имеет номинальные параметры, перечисленные в Таблице 1, с соединительными трубами, расположенными на противоположной стороне.

    Таблица 1 Номинальное состояние радиатора гидронной панели

    Модель жидкостного панельного радиатора имеет те же технические характеристики, которые указаны в таблице 1. Экспериментальные измерения и результаты моделирования сравниваются на рис.6 по температуре выхлопного потока от времени.

    Рис. 6

    Сравнение экспериментальных измерений, сделанных Стефаном (1991), и результатов моделирования для воды на выходе

    Разница в количестве выделяемого тепла между экспериментальными измерениями и результатами моделирования составляет 3,75% при достижении установившегося состояния.

    Испытание на скачкообразный переход между жидкостными панельными радиаторами с разным расположением соединительных труб: сравнение выделяемого тепла

    Гидравлический панельный радиатор размещается в помещении, подверженном постоянной наружной температуре, поддерживаемой на уровне –15 ° C в течение всего времени моделирования.Выбор поддержания температуры наружного воздуха на уровне –15 ° C является случайным; Фактически, можно выбрать другое значение (как правило, меньшее, чем значение температуры, подаваемой в радиатор), но оно должно быть стабильным на протяжении всего времени моделирования, чтобы избежать помех в системе. Тепловые поступления от электроприборов, освещения, присутствия людей, интенсивности ветра и солнца во время испытания отключаются. Массовый расход увеличен до 0,01484 кг с −1 в момент моделирования 𝜃 = 0.До этого массовый расход составлял 2 × 10 −4 кг с -1 , а температура подаваемого потока поддерживалась постоянной на уровне 83 .

    Такое же испытание было проведено на том же типе водяного панельного радиатора с соединительными трубками, расположенными на той же стороне. Предполагается, что емкость жидкости вблизи соединительных труб имеет массовый расход на 10% выше, чем емкость, наиболее удаленная от соединительных труб.Этот тип водяного радиатора имеет температуру выхлопного потока; средневзвешенное значение температуры выхлопных газов, заданное разными потоками в каждом элементе.

    На рисунке 7 показана схема радиатора, когда соединительные трубы расположены с одной стороны.

    Рис.7

    Схема радиатора с соединительными трубками, расположенными на той же стороне

    Общее количество тепла, излучаемого радиатором жидкостной панели при различном расположении соединительных трубок, показано на Рис.Можно заметить, что радиаторы с соединительными трубками на одной стороне выделяют немного больше тепла, чем радиаторы с соединительными трубками, расположенными на противоположной стороне. Это означает, что радиаторы с соединительными трубками, расположенными на одной стороне, быстрее реагируют на изменение подаваемого массового расхода по сравнению с радиаторами с соединительными трубками, расположенными на противоположной стороне. В конечном итоге оба тепла, выделяемые двумя растворами, достигают одного и того же значения.

    Рис. 8

    Сравнение тепла, выделяемого радиаторами с различным расположением трубных соединений

    Краткий обзор имитационной модели здания

    Имитационная модель состоит из комнаты, смежной с другими отапливаемыми комнатами.В идеале тепло не передается в другие кондиционируемые помещения, поэтому для всех внутренних стен, потолка и пола задано адиабатическое граничное условие. Характеристики конструкции, оконных проемов, системы отопления, вентиляции и кондиционирования указаны в таблице 2. Помещение имеет чистую площадь пола 10 м . 2 с постоянным расходом приточного воздуха при температуре 16 ° C. Еженедельные графики занятости, освещения и электроприборов являются стандартными; комната занята каждый день с 07.С 00:00 до 08:00 и с 17:00. до 20.00 часов в отопительный период.

    Таблица 2 Тепловые характеристики здания

    Помещение оборудовано системой механической вентиляции, в которой поток приточного вентиляционного воздуха смешивается с воздухом в помещении, обеспечивая примерно однородную температуру всего объема воздуха. Были произведены расчеты размера труб для распределительной системы, мощности, необходимой для циркуляционных насосов, а также мощности, требуемой от радиатора, и мощности, необходимой для установки кондиционирования воздуха.Радиатор подключен к системе хранения, которая состоит из многослойного резервуара для горячей воды. Электрический резистор внутри резервуара гарантирует требуемую температуру подаваемой жидкости в соответствии с погодозависимой кривой нагрева. Циркуляционные насосы работают согласно постоянной кривой нагрузки. Распределительные трубы предполагается изолированными и интегрированными в ограждающую конструкцию здания. Схема имитационной модели здания и системы отопления, вентиляции и кондиционирования представлена ​​на рис.9.

    Рис.9

    Имитационная модель помещения

    План моделирования

    В следующем разделе объясняется, как моделирование планируется, чтобы учесть вероятные изменения тепловых потерь из-за различных технических решений здания.План моделирования состоит из анализа чувствительности местоположения здания, внешней оболочки здания и характеристик системы отопления.

    Первый анализ чувствительности был проведен путем размещения здания в четырех различных климатических условиях Швеции: северный, северо-центральный, южно-центральный и южный. Климат влияет на соотношение свободного тепла и тепловых потерь в помещении; таким образом, обогрев может быть уменьшен для удовлетворения требований комфорта для пассажиров, как показано Bianco et al.(2016). В этом сценарии влажность воздуха также играет роль, как объяснил Menghao (2011), поскольку она влияет на микроклимат в помещении и, следовательно, на конструкцию системы HVAC. Файл погоды, используемый в программном обеспечении моделирования здания, представляет собой синтетический файл погоды, полученный за один час на основе значений внешней температуры по сухому термометру T или u т , относительная влажность воздуха ϕ, сила ветра в направлениях x и y и процент облачности%.Значения прямого D и рассеянного d солнечного излучения рассчитываются по модели Чжан-Хуанга. Синтетический файл погоды записывается в базу данных ASHRAE (2001) и используется в коммерческой программе моделирования зданий IDA ICE vers. 4.7. На рисунках 10 и 11 показана среднемесячная температура наружного воздуха и прямая солнечная радиация для каждого выбранного населенного пункта.

    Рис.10

    Среднемесячная наружная температура

    Рис. 11

    Среднее за месяц прямое солнечное излучение на горизонтальную поверхность

    Второй анализ чувствительности был проведен путем изменения активной тепловой массы.Активная тепловая масса - это первый слой материала, контактирующий с воздухом в помещении, учитывая также все слои материала до изоляции, как показано в Brembilla et al. (2015b). Активная тепловая масса накапливает тепловую энергию, которая выделяется в помещении. Многие авторы рассматривали преимущества и недостатки изменения тепловой массы здания. Горейши и Али (2013) утверждают, что тяжелая тепловая масса может сглаживать резкие колебания температуры в помещении, обеспечивая стабильную температуру в помещении.Во время отопительного сезона накопленное тепло будет выделяться в кондиционируемое пространство; тогда как в период похолодания ночная вентиляция рассеивает накопленное тепло. Masy et al. (2015) утверждают, что активная тепловая масса также имеет положительный эффект за счет переключения нагрузки используемой электроэнергии. Автор статьи изменил внутренний слой наружной стены из кирпича ( ρ b r и с к = 1500 кг м −3 , с b r и с к = 1000 Дж г −1 К −1 ) в древесину ( ρ w или или d = 600 кг м −3 , с w или или d = 700 Дж г −1 К -1 ), отрегулировав толщину деревянного слоя, чтобы он имел одинаковый коэффициент теплопередачи как для тяжелой, так и для легкой конструкции.Такое же изменение произошло для кирпичного слоя адиабатических стен, прилегающих к кондиционируемым помещениям, и для бетонного слоя в полу и потолке ( ρ c или n = 2300 кг м −3 , с c или n = 880 Дж г −1 К -1 ).

    Третий анализ чувствительности сосредоточен на местном управлении радиатором. Местное управление переключалось между P (зона пропорциональности с ΔT = 1 K сначала, а затем с ΔT = 2 K) и PI-регулированием. P-регулирование обеспечивает пропорциональную регулировку расхода при изменении температуры в помещении, когда она выходит за пределы диапазона пропорциональности. ПИ-регулирование также гарантирует время интегрирования, которое снижает отклик системы и стабилизирует колебания температуры в помещении, как указано в Sanchis et al.(2010) и Ку и Захируддин (2004).

    Последний анализ чувствительности проводился путем изменения местоположения соединительных труб. Соединительные патрубки сначала располагаются на той же стороне радиатора, а затем на противоположной стороне. Весь анализ чувствительности учитывает 48 реальных случаев и 8 идеальных случаев. Для каждого анализируемого климата и для тяжелой, и для легкой активной тепловой массы устанавливаются идеальные случаи.

    Замена старых радиаторов | IRSAP UK

    ЗАМЕНА СТАРОГО РАДИАТОРА

    Думаете о замене старого радиатора?

    Вот несколько рекомендаций, которые помогут сделать это правильно!

    Есть много причин, по которым вы можете решить заменить радиаторы в своем доме: например, может потребоваться провести серьезные изменения для ремонта всего дома, поэтому, помимо замены старого котла на конденсационный теплогенератор, вам также может потребоваться заменить старые радиаторы на радиаторы, более подходящие для работы при более низких температурах или улучшающие внешний вид комнаты или возраст помещения.Сегодня нам доступно гораздо больше вариантов: вы можете смотреть на традиционные стальные многоколоночные радиаторы, современные радиаторы высокого дизайна или алюминиевые модели с превосходными тепловыми свойствами и эффективным использованием энергии.

    Часто радиаторы заменяют как часть полного ремонта дома или его части (например, ванной комнаты), а старые радиаторы либо повреждены, ржавые, либо просто больше не соответствуют новому стилю интерьера комнаты.

    Когда?

    Самое подходящее время года для такого рода деятельности - лето, когда температура повышается, и мы не пропустим отопление, когда система настраивается во время ремонтных работ.Выключение системы в холодную погоду создает дополнительную нагрузку на ее быстрое выполнение и может привести к срочному выполнению работы.

    С чего начать, какие радиаторы выбрать?

    Если замена затрагивает все комнаты в доме, рекомендуется начинать с жилых помещений, наиболее «видимых и посещаемых». Обычно эти комнаты больше, поэтому вам нужны радиаторы с хорошей мощностью, например, многоколоночные радиаторы (или аналогичные). Благодаря их секционному характеру, их можно настроить для работы в любом пространстве, предлагая возможность выбора разной высоты, глубины (количества столбцов) и ширины (количества элементов).Для ванной комнаты, где потребность в тепле обычно ниже, мы рекомендуем классический полотенцесушитель. Выбор с точки зрения дизайна очень широк: вы можете выбирать между круглыми трубами разного диаметра, плоскими или решетчатыми трубами или квадратным сечением, а чтобы добавить к диапазону стилей, вы можете создавать широкий диапазон цветов и доступны специальные варианты отделки.

    Очень важен расчет правильной производительности.

    Важно понимать, каким требованиям к мощности должны соответствовать радиаторы, чтобы обогреть ваши комнаты до комфортной температуры, для этого мы рассчитываем ее по ряду факторов; точный размер комнаты, в которой она будет размещена, тип изоляции комнаты, количество и тип окон (французские окна, световые люки, окна с двойным остеклением и т. д.) - все эти факторы влияют на количество тепла, необходимого для сохранения комнаты при заданной температуре.Лучшее решение - обратиться к профессионалу, например, к специалисту по отоплению, который сможет правильно рассчитать потребность в тепле для комнаты или всего дома и сможет рассчитать правильный размер новых радиаторов и котла. .

    В качестве альтернативы вы можете рассчитать ориентировочную мощность с помощью онлайн-калькулятора, вы можете найти здесь наш калькулятор, который поможет рассчитать приблизительную мощность, необходимую для обогрева комнаты. Тем не менее, это всегда хорошая идея, чтобы их проверил профессионал.

    Также необходимо учитывать пространство, в котором будет установлен новый радиатор, и, что очень важно, следует иметь в виду, что маловероятно, что положение трубопроводов заменяемых радиаторов будет таким же, как и новые, проконсультируйтесь со своим установщиком, они часто смогут определить, как лучше всего достичь того, что вы хотите сделать, с минимальными сбоями.

    Давайте рассмотрим несколько примеров.

    Если радиатор установлен под окном или в ограниченном пространстве (например, в углу комнаты), важно уметь рассчитать высоту и ширину радиатора;

    При замене старого радиатора наиболее важной мерой является расстояние между центрами двух труб в системе

    Для легкой замены старого радиатора важно выбрать новую модель с тем же центром труб, что и у той, которую вы хотите изменить.

    Центры труб также являются незаменимой мерой для установщика, который должен установить новую систему отопления.

    Центры труб могут быть вертикальными (трубопроводы системы расположены друг над другом с потоком вверху, а обратная труба внизу), горизонтальными (трубопроводы системы расположены одна справа, а другая - слева от радиатор, наиболее распространенная конфигурация в Великобритании) или горизонтально под радиатор. Последнее решение очень практично, поскольку клапаны не занимают места за пределами бокового профиля радиатора, что очень полезно при ограниченном пространстве.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
