Гидравлическая стрелка для систем отопления схема

Содержание:

• 1 Каких видов может быть гидрострелка в системе отопления частного дома
• 2 Популярные производители
• 3 Роль гидрострелки в современных отопительных системах
  • 3.1 Простой вариант
  • 3.2 Более сложный вариант
• 4 Количество соединений на гидрострелке
• 5 Что представляет собой гидрострелка?
• 6 Схемы самостоятельного изготовления гидрострелки
• 7 Что такое гидрострелка в системе отопления
• 8 Назначение и принцип работы
  • 8.1 Режимы работы
  • 8.2 Когда гидрострелка нужна
  • 8.3 Когда можно поставить
• 9 Другие советы

Каких видов может быть гидрострелка в системе отопления частного дома

В зависимости от количества патрубков, можно определить следующие конструкции гидрострелок:

1. Гидрострелка с 4 патрубками обеспечивает 2 контура.

2. Гидрострелка KV серии с 2 патрубками на одной стороне и с 8 или 10 патрубками на другой.

3. Коллекторная гидрострелка имеет множество патрубков для возможности подведения к каждому из них своей ветки отопления, а также для подключения к таким веткам своего циркуляционного насоса.

Расположение патрубков относительно друг друга бывает:

В последнем случае теплоноситель будет двигаться медленнее, что приведет к лучшей его очистке от воздуха и примесей. При расположении патрубков на одной оси скорость теплоносителя больше, в результате чего части мусора могут попадать во второй контур.

Приборы могут отличаться по мощности и объему. Если вы знаете характеристики котла, то подобрать правильный будет несложно. По объему они бывают:

• Малые, до 20 л.

• Средние, до 150 л.

• Большие, до 300 л.

Популярные производители

Компаний, занимающихся производством гидравлических разделителей для отопительных сетей, не так мало, как может показаться на первый взгляд. Однако сегодня мы ознакомимся с продукцией всего двух компаний, GIDRUSS и ООО «Атом», так как они считаются самыми популярными.

Таблица. Характеристики гидравлических разделителей производства GIDRUSS.

Модель, иллюстрация	Основные характеристики
1. GR-40-20	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 1 киловатт; — максимальная его мощность составляет 40 киловатт.
2. GR-60-25	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 10 киловатт; — максимальная его мощность составляет 60 киловатт.
3. GR-100-32	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 41 киловатт; — максимальная его мощность составляет 100 киловатт.
4. GR-150-40	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 61 киловатт; — максимальная его мощность составляет 150 киловатт.
5. GR-250-50	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 101 киловатт; — максимальная его мощность составляет 250 киловатт.
6. GR-300-65	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 151 киловатт; — максимальная его мощность составляет 300 киловатт.
7. GR-400-65	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 151 киловатт; — максимальная его мощность составляет 400 киловатт.
8. GR-600-80	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 251 киловатт; — максимальная его мощность составляет 600 киловатт.
9. GR-1000-100	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 401 киловатт; — максимальная его мощность составляет 1000 киловатт.
10. GR-2000-150	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 601 киловатт; — максимальная его мощность составляет 2000 киловатт.
11. GRSS-40-20	— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 1 киловатт; — максимальная его мощность составляет 40 киловатт.
12. GRSS-60-25	— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 11 киловатт; — максимальная его мощность составляет 60 киловатт.
13. GRSS-100-32	— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 41 киловатт; — максимальная его мощность составляет 100 киловатт.

Заметим также, что каждая гидрострелка для отопления из перечисленных выше выполняет еще и функции своего рода отстойника. Рабочая жидкость в данных устройствах очищается от разного рода механических примесей, благодаря чему заметно увеличивается эксплуатационный срок всех подвижных составляющих отопительной системы.

Роль гидрострелки в современных отопительных системах

Дабы выяснить, что собой представляет гидрострелка и какие функции она выполняет, вначале ознакомимся с особенностями работы индивидуальных отопительных систем.

Простой вариант

Самый простой вариант отопительной системы, оборудованной циркуляционным насосом, будет выглядеть примерно следующим образом.

Безусловно, данная схема существенно упрощена, поскольку многие элементы сети в ней (к примеру, группа безопасности) попросту не показаны, чтобы «облегчить» картинку для восприятия. Итак, на схеме вы можете увидеть, прежде всего, отопительный котел, благодаря которому и нагревается рабочая жидкость. Также виден циркуляционный насос, посредством которого жидкость движется по подающему (красному) трубопроводу и так называемой «обратке». Что характерно, такой насос может устанавливаться как в трубопровод, так и непосредственно в котел (последний вариант присущ больше приборам настенного типа).

Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств.

Более сложный вариант

Если площадь дома достаточно большая, то представленной выше схемы для него будет явно недостаточно. В таких случаях применяется сразу несколько отопительных контуров, поэтому схема будет выглядеть несколько по-другому.

Здесь мы видим, что посредством насоса рабочая жидкость поступает в коллектор, а оттуда уже передается на несколько отопительных контуров. К последним можно отнести следующие элементы.

1. Контур высокой температуры (или несколько), в котором имеются коллекторы или же обычные батареи.
2. Системы ГВС, оснащенные бойлером косвенного нагрева. Требования к перемещению рабочей жидкости здесь особенные, поскольку температура подогрева воды в большинстве случаев регулируется изменением расхода жидкости, проходящей через бойлер.
3. Теплые полы. Да, температура рабочей жидкости для них должна быть на порядок ниже, поэтому и используются особые термостатические устройства. Тем более что контуры теплого пола имеют длину, существенно превышающую стандартную разводку.

Вполне очевидно, что один циркуляционный насос с такого рода нагрузками не справится. Безусловно, сегодня продаются высокопроизводительные модели повышенной мощности, способные создавать достаточно высокое давление, однако стоит подумать и о самом отопительном приборе – его возможности, увы, не безграничны. Дело в том, что элементы котла изначально предназначаются на определенные показатели напора и производительности. И данные показатели превышать не стоит, поскольку это чревато поломкой дорогостоящей отопительной установки.

Помимо того, сам циркуляционный насос, функционируя на пределе собственных возможностей для того, чтобы обеспечивать жидкостью все контуры сети, долго прослужить не сможет. Чего уж говорить о сильном шуме и расходе электрической энергии. Но вернемся к теме нашей статьи – к гидрострелке для отопления.

Количество соединений на гидрострелке

Классическая схемотехника определяет подвод четырёх трубопроводов на конструкцию гидравлического разделителя. Отсюда неизбежно появляется вопрос о возможности увеличения числа входов/выходов. В принципе, такой конструктивный подход не исключается. Однако эффективность схемы снижается с увеличением числа подводов/отводов.

Рассмотрим возможный вариант с большим количеством патрубков в отличие от классики и сделаем анализ работы гидравлической разделительной системы для таких условий монтажа.

Схема разделителя многоканального распределения тепловых потоков. Этот вариант позволяет обслуживать более объёмные системы, но при условии возрастания количества патрубков более четырёх, эффективность системы в целом резко снижается

В данном случае тепловой поток Q1 полностью поглощается тепловым потоком Q2 для состояния системы, когда величина расхода для этих потоков фактически равноценна:

Q1=Q2.

В том же состоянии системы тепловой поток Q3 по значению температуры приблизительно равен средним значениям Тср., протекающим по линиям обратки (Q6, Q7, Q8). В то же время отмечается незначительная разница температур в линиях с Q3 и Q4.

Если тепловой поток Q1 становится равным по тепловой составляющей Q2+Q3, отмечается распределение температурного напора в следующей зависимости:

Т1=Т2, Т4=Т5,

тогда как

Т3= Т1+Т5/2.

Если же тепловой поток Q1 становится равным сумме тепла всех остальных потоков Q2, Q3, Q4, в таком состоянии уравниваются все четыре температурных напора (Т1=Т2=Т3=Т4).

Многоканальная разделительная система на четыре входа/четыре выхода, довольно часто применяемая на практике. Для обслуживания отопительных систем частного хозяйства такое решение вполне удовлетворяет по технологическим параметрам и стабилизации работы котла

При таком положении дел на многоканальных системах (более четырёх) отмечаются следующие факторы, оказывающие негативное влияние на работу устройства в целом:

• сокращается естественная конвекция внутри гидравлического разделителя;
• снижается эффект естественного смешивания подачи с обраткой;
• общая эффективность системы стремится к нулю.

Получается, что отход от классической схемы с увеличением числа отводных патрубков практически полностью нивелирует рабочее свойство, каким должна обладать гирострелка.

Что представляет собой гидрострелка?

Выглядеть это устройство может так:

Внешне гидрострелки могут отличаться от показанной на фото, но «сущность» у всех них одинакова: это просто труба, к которой приварены шесть патрубков. Труба для гидрострелки годится не только с круглым сечением, а и с квадратным:

К патрубкам, «торчащим» с боков, присоединяются подающие и обратные трубопроводы. Самый верхний патрубок – на «макушке» — для автоматического воздухоотводчика. Самый нижний – для сливного крана, через который удаляется грязь, выпадающая в гидрострелке в виде осадка.

Как устроена гидрострелка, видно на следующем рисунке:

На разрезе видим, что внутри у гидрострелки ничего нет – никакого «устройства». Нижний кран здесь сбоку, но снизу, как на первых двух фото, лучше, потому что при боковом расположении крана грязь, которая ниже крана, останется в гидрострелке.

Схемы самостоятельного изготовления гидрострелки

При сборке гидрострелки своими руками, главное – верно произвести расчеты и обладать навыками работы со сварным аппаратом.

Прежде всего, необходимо найти оптимальные размеры гидроразделителя:

• внутренний диаметр: разделить сумму всех мощностей нагревательных котлов в кВт на температурную разницу подачи и обратки, извлечь из полученного параметра квадратный корень, а затем умножить последнее значение на 49;
• высота: умножить внутренний диаметр на шесть.
• промежутки между патрубками: умножить внутренний диаметр на два.

Основываясь на полученных параметрах нужно составить чертеж или использовать одну из представленных ресурсом «Сантехник Портал» схем будущего гидрораспределителя. После этого нужно подготовить стальную трубку круглого или квадратного сечения, которая соответствует вычисленным показателям, и вварить в нее требуемое число патрубков с резьбовыми соединениями.

Вопреки простоте прибора, характеристики гидрострелки все равно должны соответствовать конкретным условиям. Также при самостоятельной сборке нужно понимать, от чего отталкиваться.

Классическая сборка типичной гидравлической стрелки основывается на «правиле трех диаметров». То есть диаметр патрубков — втрое меньше диаметра главного цилиндра разделителя. Патрубки находятся диаметрально противоположно, а их расположение по высоте тоже привязано к основному диаметру.

Применяется также некоторое изменение положения патрубков – своеобразной «лесенкой». Данная модификация ориентирована главным образом на более результативное выведение газа и нерастворимых взвесей. При циркуляции по трубе подачи незначительное изменение направленности потока жидкости зигзагообразно вниз содействует наиболее лучшему устранению пузырьков газа.

Превышать данный предел – запрещено. Чем меньше быстрота вертикального потока, тем эффективнее будет отделение воздуха и шлама. Чем медленнее движение, тем качественнее совершается смешение потоков с разной температурой. В результате по высоте устройства формируется температурный градиент.

Если система обогрева содержит контуры с различными температурными режимами, то стоит использовать гидрораспределитель, выполняющий функции коллектора, причем на разных парах патрубков будет свое температурное давление. Это существенно сократит нагрузку на термостатические приспособления, сделает более управляемой всю систему, эффективной и экономной.

Горизонтальное размещение. В подобных вариациях, разумеется, уже не идет речи об удалении осадка и воздуха. Размещение штуцеров значительно различается — для эффективного перемещения жидкости нередко используются схемы даже во встречным направлением потоков «малого» и отопительного контура.

Такую гидравлическую стрелку делают для того, чтобы, к примеру, более компактно разместить оборудование в котельном помещении, поскольку встречное направление потоков позволяет немного сократить диаметр трубок. Однако при этом конструкция должна соответствовать некоторым требованиям:

• между патрубками одного контура должно сохраняться промежуток не менее 4d;
• если входные патрубки обладают диаметром меньше 50 мм, то дистанция между ними не должна быть менее 200 мм.

Встречаются также совершенно «диковинные» конструкции. К примеру, один умелец смог соорудить гидрострелку из двух секций обычного чугунного радиатора. С гидравлическим разделением данное приспособление справляется без проблем. Однако такой способ требует очень надежной термоизоляции прибора, иначе благодаря ему, возникнут абсолютно непроизводительные потери тепла.

Попросту схему работы гидравлической стрелки можно представить следующим образом. Буквами К, Н и А обозначим котёл, циркуляционный насос и теплоноситель соответственно. Теплоноситель двигается по трубам подачи (обозначим их красными линиями) и «обработки» (синими линиями). На этом схема будет готова.

Что такое гидрострелка в системе отопления

Гидрострелка
(гидравлический разделитель, гидравлическая стрелка) – часть отопительной системы, с помощью которой проводят стыковку отопительных контуров. Она обеспечивает наименьший перепад давления между ними, что делает возможным отключение одного без потери давления в остальных. Иначе говоря, гидрострелка для отопительной системы убирает влияние насосов потребителей тепла на циркуляционные насосы источника тепла и в обратном порядке.

К тому же, гидрострелка применяется для гидродинамической балансировки теплоснабжения. Этот незатейливый прибор играет важную роль во всей отопительной системе жилья. Гидравлический разделитель препятствует образованию теплового удара в чугунных теплообменниках и котлах.

Некоторые изготовители котлов включают в документ о техническом обслуживании пункт о монтаже гидрострелки для отопления. Без ее использования покупатель лишается гарантии на прибор (к примеру, на газовый котел напольного типа).

Гидрострелку для систем отопления балансируют гидродинамические параметры системы. Таким образом, стопроцентно исключается взаимное влияние различных тепловых контуров друг на друга, что приводит их к работе без сбоев и сохранению заданных параметров и режимов.

Помимо вышеописанных возможностей гидрострелка для отопительных систем также может производить очистку теплоносителя от примесей, например, от песка или ржавчины (для этого необходимо верно рассчитать параметры). Кроме того, гидравлический разделитель удаляет из него и воздух, а это, в свою очередь, продлевает срок службы металлических деталей, так как замедляется их окисление. Увеличение срока эксплуатации запорной арматуры, насосов, датчиков, радиаторов и теплообменника напрямую влияет на надежность и долговечность всей системы отопления.

Гидравлическая стрелка выполняет следующие функции:

1. Функция поддержки гидробаланса в системе отопления. Исключение влияния одного контура на гидравлические характеристики остальных при включении и отключении.

2. Функция сохранения чугунных теплообменников котлов. Эксплуатация гидрострелки для систем отопления оберегает теплообменники от резких скачков температуры, которые могут быть при первом запуске котла либо при ремонтных работах, когда отключают циркуляционный насос. Общеизвестно, что такие перепады негативно сказываются на чугунных аппаратах.

3. Функция воздухоотводчика. Гидрострелка также нужна для выведения воздуха из отопительной системы. Для этих целей на ней монтируется патрубок в верхней ее части, предназначенный для монтажа автоматического воздухоотводчика.

4. Функция заполнения и спуска теплоносителя. Подавляющая часть гидрострелок как промышленного, так и самостоятельного изготовления оборудованы сливными кранами, с помощью которых производится наполнение или слив теплоносителя из системы отопления.

5. Функция очистки отопительной системы. В гидрострелке теплоноситель движется с пониженной скоростью. Таким образом, эта установка собирает разного рода грязь: накипь, ржавчину, песок, окалину, и так далее. Эти твердые фракции скапливаются в нижней ее части, что позволяет провести их удаление через сливной кран. Существуют модели гидрострелок, которые комплектуются магнитными уловителями для сбора металлического мусора.

Читайте материал по теме: Подмотка для труб: правила выбора и использования

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Режимы работы

Теоретически возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже.

Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления.

Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

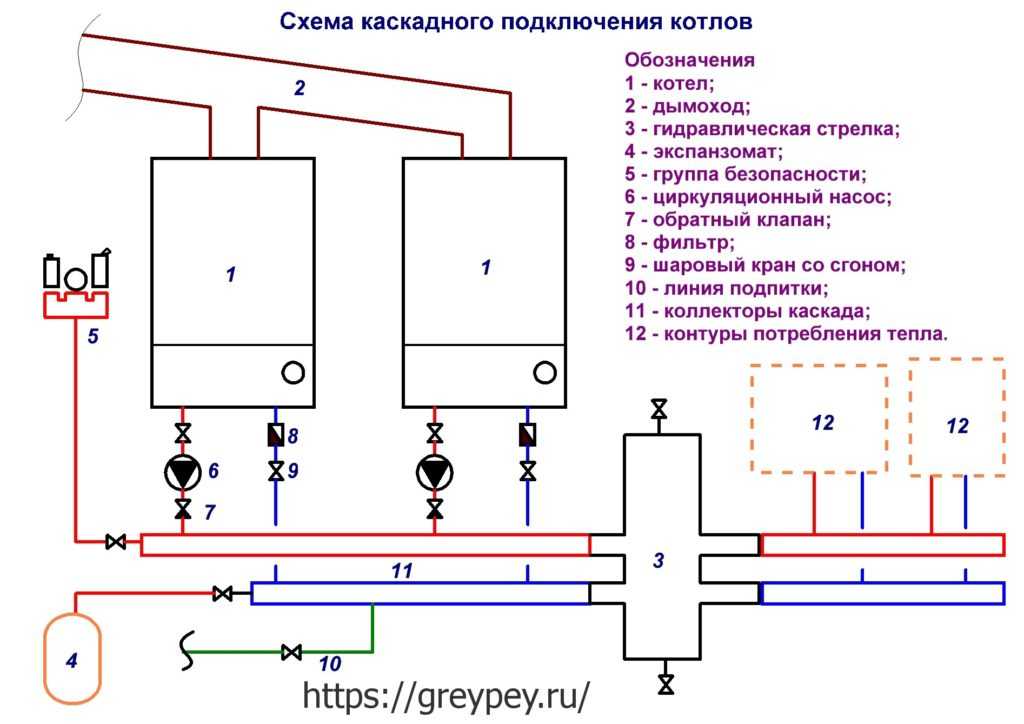

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем.

Установка гидрострелки оправдана при следующих условиях:

• Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
• Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
• В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

Пример системы отопления с гидрострелкой

Другие советы

Гостиная с кухней может быть совмещена и декорирована с разными недочетами

Важно просчитать и предвидеть все заранее.
Оформители и мастера делятся советами, которые помогут избежать проблем при ремонте и обустройстве:

О того, насколько детально будет составлен проект, зависит результат. Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей.
Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции

Небольшие модели больше подходят хозяйкам, которые мало готовят.
Если в гостиной планируется спальное место, то важно, чтобы звон приборов и другой кухонной утвари не был слышен. Бесшумные посудомоечные машины и прочая техника придутся кстати.

Кроме того, можно установить раздвижную дверь и поставить перегородку со звукоизоляцией. Если есть чувствительность к ультрафиолету, хозяева вешают плотные занавеси из светонепроницаемой ткани.
Если бытовые приборы не подходят к направлению интерьера, их прячут за мебелью или убирают в кухонные шкафчики.
При установке светильников и ламп руководствуются несколькими критериями

Важно, чтобы свет равномерно падать на все пространство. Особенно яркое освещение предпочтительно в кухонной зоне и там, где установлен обеденный стол

В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы. Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате.
Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид.
Кухня, совмещенная с гостиной, сочетает в себе:

• личные вкусы хозяев;
• надежные материалы для отделки;
• актуальные дизайнерские идеи;
• удобство;
• тенденции. Лучшие фото дизайна кухни гостиной

Дата: 25 сентября 2020

Насосы на гидрострелке: функции, характеристики, режим работы гидрострелки

2581741579

8 мин. на чтение

22.03.2022

Содержание

Характеристики и основы функционирования гидрострелки

Режимы работы

Причины использования гидрострелки

Необходимость установки насоса перед гидрострелкой

Подбор параметров гидрострелки

Измерение длины гидрострелки

Возможно ли справиться без гидрострелки

Коротко о главном

Многие считают, что разобраться в устройстве гидрострелки может только человек со специальным образованием, но это мнение ошибочно. Достаточно ознакомиться с информацией о назначении стрелки, об основных принципах функционирования, методах расчета, а также о том как подобрать насос на гидрострелку.

Гидрострелки

Характеристики и основы функционирования гидрострелки

Гидрострелка, или гидроразделитель, —  агрегат, выравнивающий нагрузку, коэффициент нагревания в оборудованной системе теплоснабжения. Он выглядит как сегмент круглой (или квадратной) трубы с патрубками, приваренный к магистрали. Круглый вариант функционирует лучше, а квадратный эффектнее вписывается в стилистику дизайна помещения. В конструкции обогрева стрелку устанавливают горизонтально либо вертикально между котлом и отопительными контурами.

Второй метод предпочтительнее, ведь при данном положении вверху можно будет подсоединить воздухоотводчик, функционирующий «на автомате», а снизу располагается запорный кран. Именно сквозь него будет сливаться часть жидкости с грязью, которая собралась за время. Это позволит гидрострелке, вдобавок к остальным опциям, выводить воздух и убирать шлак.

Купить котел отопления, гидрострелку и другое необходимое оборудование для системы отопления можно в нашем интернет-магазине.

Месторасположение гидрострелки

Подбор насосов для гидрострелки – важное мероприятие, от которого будет зависеть дальнейшее функционирование отопительной системы. Стрелку обустраивают в теплотрассах, где располагается несколько насосов: один на контуре котла, а другие на контурах обогрева.

В теплотрассе, где располагается несколько помп, они обычно имеют не одинаковую продуктивность и нередко одна из них намного мощнее остальных. Компрессоры находятся в коллекторном узле и гидравлически объединены. Если насос большой мощности начинает функционировать на полную силу — в другие контура теплоноситель не подается.  Для избегания подобных трудностей и проводят обустройство стрелки.

Новейшие модернизированные модификации стрелок объединяют в себе несколько опций: разделение, сепарация, регуляция температуры.

Гидравлический разделитель в разрезе

Режимы работы

Существует несколько режимов роботы гидрострелки:

1. Инжектор котла прогоняет сквозь себя такое количество жидкости, сколько потребуется для полноценной деятельности системы теплоснабжения, но на практике это недостижимо.
2. Когда затраты отопительных контуров превышают мощность насосного устройства для котла. Эта ситуация осуществима, если насосы на гидрострелке подобраны некорректно, и считается аварийной, поэтому ее возникновения необходимо избегать.
3. Когда котел направляет больший объем нагретого ресурса, чем нужно обогревательному контуру, определенная часть теплового носителя отправляется назад в котёл, что является оптимальным вариантом для теплотрассы с подключенной гидрострелкой.

Режимы функционирования гидрострелки

Причины использования гидрострелки

Узел используется при присутствии в теплотрассе двух-трех котлов, функционирующих в каскаде для их полноценного функционирования, гидрострелка – идеальный выход. Также механизм приносит пользу котлам, имеющим теплообменник из чугуна, ведь в резервуаре гидроразделителя систематически смешивается холодный ресурс с горячим. Это способствует изменению показателя дельты температур (он становится ниже) на входе и выходе котла, что хорошо воздействует на эксплуатацию чугунного темплообменника.

Гидрострелка для отопления

Когда в теплотрассе вмонтирован один теплоагрегат на котле, гидрострелку подсоединять не обязательно, без нее можно справиться, если монтируется пара насосных устройств на контуры. При таких обстоятельствах монтаж гидроразделителя без надобности потому, что можно справиться с помощью регулировочных клапанов. Когда же установка оправдана? Она будет иметь наиболее эффективную производительность в таких ситуациях:

• Контуров насчитывается три и больше, имеющих различную мощность. В этой ситуации, даже если все идеально просчитать, существует вероятность риска нестабильности работы всей конструкции. Например, при запуске агрегата теплых полов радиаторы охлаждаются.
• В теплотрассе, где присутствует два насоса и стрелка в отоплении, нужно подключить узел, корректирующий температуру теплового носителя или воздуха автоматически.
• Помимо радиаторов есть водяной теплый пол, отапливаемый значительные территории. Он будет способствовать функционированию котлового теплокомпрессора в непредсказуемых условиях, что станет причиной его сгорания.

При просмотре видео можно узнать, какой циркуляционный насос выбрать между котлом гидрострелки

Необходимость установки насоса перед гидрострелкой

С установленной гидрострелкой отопительная структура действует надежнее, не нуждается в систематической регулировке потока теплоресурса в контурах. Если интересоваться у жителей частных домов, чья структура обогрева оборудована без гидроразделителя, вам ответят, что зачастую приходится вручную вводить настройки системы, регулируя параметры потоков носителя теплового ресурса в контурах. Для структур, где применяются разные атрибуты обогрева – это достаточно показательно.

Как пример, возьмем теплый пол на нижнем этаже, несколько батарей на двух этажах и подсобную комнату, где необходимо удерживать температуру на минимальном уровне. В данном случае ее постоянно придется подстраивать вручную, а установленная гидрострелка решит эти проблемы. При её установке в каждый контур направляется  нужное количество тепла, сколько ему требуется в данное время. Плюс ко всему, это не взаимосвязано с параметрами действующих рядом других контуров.

Подбор параметров гидрострелки

• Приобретать гидроразделитель следует с учетом наивысшего времени движения жидкости, поскольку при повышенном темпе перемещения теплоносителя в магистрали, она издает сильный шум. Чтобы избежать такого дефекта, наивысшая скорость принимается равно 0,2 м/с.

Расчет системы отопления

• Исходя из показателей максимального движения теплоресурса. Чтобы произвести вычисления диаметра гидростерелки, следует знать расчетные данные максимального движения теплоносителя, предусмотренного техническими характеристиками производителя котла. Контурные объем, и размер обуславливают количество потребления теплоносителя по схеме. Определяют, когда делают выбор котлового насоса в схеме с гидрострелкой, затем расход на контуры суммируется и сравнивается с параметрами силы котлового теплокомпрессора. Для проведения измерений объема гидрострелки согласно формуле берется большая величина и подставляется. Пример: наивысший расход отопления 7,6 куб/час. Максимально позволительная стандартная скорость — 0,2 м/с, сечение патрубков 6,3 см (при использовании труб на 2,5 дюйма). Проведя подсчеты, получаем: 18,9 х 7,6/0,2 = 18,9 х 38 = 18,9 х 6,16 = 116,424 мм. Округливаем результат, и узнаем, что требуемая величина сечения гидрострелки – 116 мм.

Подробнее об устройстве и работе гидрострелки рассказывают в ролике

Устанавливают, учитывая силу котла по наибольшим данным. Такая оценка условная, но достаточно точна, чтобы ее использовать. Потребуется сила котла, отличия температурных данных подающего и обратного теплопровода. Пример: присущ котел с наиболее высокой мощностью – 50 кВт, дельтой температур – 10°C, диаметрами патрубков – 6,3 см. Поставив имеющиеся значения, имеем число – 18,9 х 50 / 0,2 х 10 = 18,9 х 25 = 18,9 х 5 = 94,5 мм.

Округленная полученная величина сечения гидрострелки 95 мм.

Измерение длины гидрострелки

Проведение измерений диаметра позади, но кроме этого следует выяснить и длину. Её для гидроразделителя отбирают, принимая во внимание размеры сечения подсоединяемых патрубков. Зависимо от вида гидрострелки, приобретается механизм с двумя противоположно размещенными отводами, чередующимися патрубками. В первом случаи это 12d, во втором – 13d.

В видео рассказывают о том, как рассчитать гидрострелку

Возможно ли справиться без гидрострелки

Необходима ли вообще стрелка и обязательно ее эксплуатировать? Если используется достаточно простая схема в отоплении, то стрелку теоретически можно не обустраивать. Могут возникнуть  трудности при условии, если к одному отопительному котлу подсоединить несколько водных контуров. Эта проблема решаема, если установить коллектор.

Лучше установить гидроразделитель, регулирующий все требуемые показатели для эффективного функционирования отопительной системы в помещении.

Подробная схема гидрострелки

Коротко о главном

Гидрострелка – идеальный выход для систем, где присутствует  больше одного насоса, улучшающие и стабилизирующие систему. К слову, наличие стрелки  значительно уменьшает необходимость ручной регулировки. Её параметры рассчитываются без затруднений.

Гидроразделитель отлично подойдет для домов, где нужно поддерживать разную температуру в нескольких помещениях. А как считаете вы?

Автор статьи Богомолов Макар

2581741579

8 мин. на чтение

22. 03.2022

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

Network Diagram

Промышленное предприятие представляет собой динамичный организм. Когда завод строится, он обычно строится на базовом операционном уровне с использованием современных технологий. Со временем организация может захотеть предпринять соответствующие действия для расширения операций и увеличения пропускной способности. В качестве альтернативы они могут оказаться в ситуации, когда срок эксплуатации агрегата может исчерпаться, и новые агрегаты будут введены в эксплуатацию для замены этих существующих частей.

В этом примере мы рассмотрим случай с отработавшим свой ресурс нагревателем на жидком топливе. После ряда операций, включающих замену трубок нагревателя, в глазах руководителя производства наступит момент, когда потребуется замена нагревателя. Эта деятельность будет определена как проект капитальных затрат, требующий от отдела выполнения ряда действий от проектирования нагревателя, заказа нагревателя, доставки нагревателя на место и, наконец, ввода агрегата в эксплуатацию на месте. Все эти виды деятельности будут задействованы в деятельности по управлению проектом, и для организации будет крайне важно обеспечить управление таким проектом.

В какой-то момент проекта инструмент управления, известный как сетевая диаграмма, может использоваться для обеспечения соблюдения надлежащих сроков проекта.

В своде знаний по управлению проектами сетевая диаграмма представляет собой графическое представление важнейших задач и рабочего процесса проекта. В качестве взаимосвязанного визуального средства сетевая диаграмма упорядочивает проект и отслеживает ход выполнения проекта от начальных фаз до его завершения. Все действия включены в проект, и в результате объем проекта легко проиллюстрировать с помощью сетевой диаграммы проекта. Он действует как инструмент визуального управления проектами.

Сетевая диаграмма упрощает управление проектом и позволяет отслеживать статус каждого действия. Знание того, как продвигается проект, обеспечит повышение производительности и производительности. Знание текущих и незавершенных работ создаст ответственность и позволит команде фактически довести проект до завершения.

Как и во всех визуальных системах, существует более одного способа изобразить сетевую диаграмму. Двумя основными методами являются «Активность на стрелке» и «Активность на узле». Две системы предназначены для фактической индикации деятельности проекта. Сетевая диаграмма представляет собой набор узлов и стрелок, обозначающих последовательность. Есть два метода, которые используются при разработке сетевых диаграмм. Это метод стрелочной диаграммы и метод диаграммы приоритета.

Метод номер один: метод стрелочных диаграмм

Метод стрелочных диаграмм (ADM)

Использование стрелок в методе стрелочных диаграмм — это метод, который позволяет представлять действия в заданном формате на сетевой диаграмме. Совокупность знаний по управлению проектами показывает, что:

1. Хвост стрелки указывает на начало проекта
2. Наконечник стрелки обозначает завершение проекта
3. Продолжительность проекта прямо пропорциональна его длине
4. Узлы соединены стрелками. Связанные точки или узлы обозначают начало и конец проекта.
5. Все узлы имеют отношение, указывающее конец начального узла на начало последующего узла.

Из приведенного выше примера для проекта по вводу нагревателя в эксплуатацию ряд действий, таких как:

A – Проектирование нагревателя
B – Производство нагревателя
C – Проектирование платформы нагревателя
D – Ввод нагревателя в эксплуатацию
E – Эксплуатационная деятельность
F-Конструкция трубопровода обогревателя
G-Конструкция платформы обогревателя
H-Конструкция трубопровода обогревателя

Согласно приведенной выше последовательности, действие D может выполняться только после завершения действий A, B, C, G и H. На сетевой диаграмме последовательные действия A и B, C и G, F и H будут взаимосвязаны. Все действия работают вместе, а некоторые из них могут выполняться параллельно с конечной целью синхронизации в соответствующей точке потока проекта. При соответствующих соединениях стрелок и узлов можно разработать соответствующую последовательность. Это более простой операционный метод. Давайте углубимся в модель Precedence.

Метод диаграммы предшествования (PDM)

Для проекта ввода нагревателя в эксплуатацию с рядом работ:

A – Проектирование нагревателя
B – Производство нагревателя
C – Проектирование платформы нагревателя
D – Ввод нагревателя в эксплуатацию
E – Эксплуатационная деятельность
F -Конструкция трубопровода обогревателя
G-Конструкция платформы обогревателя
H-Конструкция трубопровода обогревателя

Используя метод построения диаграмм приоритета, проектные работы будут обозначаться рамками проекта или узлами. Затем стрелки будут представлять их последовательную взаимосвязь.
