системы, отопление в которых построено на одноконтурном принципе

Одним из наиболее важных вопросов при возведении частного загородного дома является обустройство и прокладка системы отопления. От того, насколько правильно будет решен этот вопрос, зависит эффективность и быстрота теплообмена воздуха и надежность всей системы в целом. Если правильно подойти к этому аспекту, можно сделать не просто трубопровод, способный эффективно обогреть помещения, но и удовлетворяющий все дизайнерские моменты в интерьере комнаты. И здесь особое внимание следует обратить на тип отопления, который вы будете использовать. В данной статье мы попытаемся раскрыть все особенности, которые имеет система «Ленинградка».

Системы, отопление которых построено на принципе однотрубного контура

На данный момент различают два основных способа прокладки трубопровода. Это может быть однотрубная либо двухтрубная система. Что касается нашей «Ленинградки», она относится к первому типу устройств. Данный метод прокладки отопления на сегодняшний день является одним из самых востребованных и распространенных в России. А все потому, что «Ленинградка» (системы, отопление в которых построено на одноконтурном принципе) позволяют хозяину самостоятельно выбирать время обогрева и таким же образом обслуживать ее без привлечения каких-либо специалистов. Таким образом данный тип трубопровода обеспечивает абсолютную автономность здания от центральной системы отопления.

Какие есть нюансы?

Основным нюансом при использовании «Ленинградки» является то, что она не способна нормально обогреть многоэтажные дома. Поэтому применяется она в основном в одноэтажных зданиях. Хотя, как утверждают специалисты, при правильном подходе можно обеспечить эффективный нагрев помещения с двумя этажами. Но все же в таком случае лучше всего использовать двухтрубные системы. Их установка является более простой, а обогрев более эффективным.

На этом фото приведена схема системы отопления «Ленинградка»:

Как мы видим, в ней используется всего лишь одна труба, которая постепенно подводится к каждому из радиаторов (батарей) и в завершение подходит к котлу, откуда и начинает снова свою циркуляцию. Способ обогрева здесь замкнутый, так как вода протекает в системе по кругу по одному контуру с определенной скоростью подачи и количеством жидкости.

Какие имеет преимущества «Ленинградка»?

Системы, отопление в которых однотрубное, в частности и “Ленинградка”, имеют массу плюсов по сравнению с другими аналогами. Во-первых, благодаря наличию всего лишь одной трубы можно проложить трубопровод в наиболее труднодоступных местах (к примеру, это может быть место под дверным проемом). Благодаря этому можно скрыть лишние трубы от человеческого взгляда, тем самым не нанося вред дизайну интерьера помещения. Во-вторых, «Ленинградка» очень легкая в монтаже, и при ее установке не обязательно вызывать специалистов. В-третьих, «Ленинградка» (системы, отопление одноконтурное в которых используется почти во всех жилищных помещениях советской постройки) благодаря отсутствию второго ряда труб менее затратная в финансовом плане по установке в сравнении с двухконтурной.

Среди недостатков же можно отметить лишь ее малую теплопроводность. Из-за этого однотрубная система отопления “Ленинградка” не используется в многоэтажных помещениях.

Схемы систем отопления дома: все основные » Firebox

Данная публикация поможет понять тонкости подключения котлов в систему отопления и в итоге уверенно разбираться в основах монтажа отопительного оборудования. В отдельно публикации показаны и прокомментированы рекомендации по подключению в системы твердотопливных котлов ФОКУС. Отметим, что они не заменяют проектирование системы отопления и, по сути, демонстрируют общие принципы монтажа, также применимые в домашних системах. Схемы систем отопления частного дома помогут определиться с наиболее доступным и подходящим вариантом.

Частные дома, как правило, отапливаются твердотопливными котлами, которые являются альтернативой печекаминного отопления. Одним из недостатков такого типа обогрева является отсутствие регулирования, что решается с помощью буферной емкости, рекомендованной и техникой безопасности. Если вы используете пеллетный котел с программным управлением, необходимость в буферной емкости отпадает, она понадобится только при условии, если нужно организовать ГВС с помощью бойлера вторичного нагрева.

Как известно промышленные системы отопления отличаются большим набором оборудования, направленного, на стабилизацию работы. Эти системы больше подвержены ненормированным сбоям из-за своей сложности, поэтому требуют более продуманного подхода к уровню безопасности и его непрерывному контролю.

Основная наша задача состоит в том, чтобы разъяснить, как устроены автономные системы отопления, не подключенные к внешним энергоисточникам. Речь идет о твердотопливных и пеллетных котлах, которые могут быть настроены на полностью автоматическую работу и не уступать магистральному газу по доступному уровню комфорта. В итоге, речь идет о настройке систем отопления с помощью аналоговых и цифровых датчиков контроля. Стоит обратить внимание, что схемы подключения одной категории могут иметь модификации.

Гравитационная система с и без принудительной циркуляции

Система отопления, в которой теплоноситель перемещается по контурам отопления под действием силы тяжести – это самое популярное решение среди владельцев частных домов. Даже при использовании насоса для принудительно циркуляции сохраняется возможность обогрева без дополнительного оборудования и электричества, подключения которого требуют некоторые устройства и насос.

Основным элементом системы остается расширительный бак открытого типа. В зависимости от объема обеспечивается разное давление столпа воды, под действием которого наблюдается движение водных масс и смешение горячего теплоносителя с холодным.

Гравитационную систему подключения демонстрируем на примере системы отопления «Ленинградка» с нижним подключением радиаторов. Предлагаем ознакомиться с несколькими вариантами решения – с котлом и бачком открытого типа, с возможностью принудительной циркуляции с помощью насоса, подключенного через байпас, и компенсационным бачком, который может быть установлен внутри помещения.

Схемы систем отопления с гравитационной подачей теплоносителя с небольшими модификациями могут быть дополнены буферной емкостью. В этом случае достигается накопление тепловой энергии в отдельном баке и постепенный расход ее в течение суток.

Рис. 1. Гравитационная система и способы компоновки



Рис. 2. Гравитационная система с возможностью принудительной циркуляции





Рис. 3. Система отопления с тепловым буфером для ГВС, высоко- и низкотемпературного отопления

Рис. 4.  Система отопления с бойлером косвенного нагрева для ГВС

Климат контроль в гравитационных системах с насосом

Гравитационные системы с возможностью принудительной циркуляции могут быть регулируемыми. Это осуществляется с помощью регулировочных радиаторных клапанов. Их конструкция аналогична клапанам с предварительной регулировкой, но ориентирована на другие задачи. Оптимальным вариантом все же является установка клапанов с терморегуляторами. С их помощью можно более точно устанавливать температуру батареи. Такие схемы систем отопления предполагают использование современных батарей. Терморегуляторы редко устанавливаются на чугунные радиаторы.

При монтаже системы отопления нужно предусмотреть резервный о Такиебход теплоносителя при полном закрытии клапана в контуре. При этом в небольших помещениях с одинаковыми теплопотерями и правильным расчетом мощности отопления можно регулировать температуру в контуре на раздаточном коллекторе. Причем делать это с помощью системы управления, подключенного к мобильному приложению.

Реализация регулируемых систем отопления может быть решена по-разному:

• с помощью радиаторных клапанов с терморегулятором и без него;
• на раздаточном контуре с помощью датчика температуры и без него;
• с помощью системы управления, работающей одновременно с комнатными терморегуляторами, панелями управления и системой управления насосами и котла.

Рис. 5. Регуляция температуры контура отопления на раздаточном коллекторе



Рис. 6. Регуляция температуры радиаторов с помощью термисторов

Одноконтурные и многоконтурные системы отопления

Схемы систем отопления частного дома могут быть реализованы с помощью одного и множественных контуров отопления. Современные системы в большинстве случаев реализуются с помощью многоконтурных тепловых схем. Они имеют ряд преимуществ:

• чем длиннее контур, тем большая скорость циркуляционного насоса требуется, что неминуемо отражается на цене монтажа;
• гидравлические характеристики небольших контуров отопления проще регулируются и ремонтируются без отключения всей системы от теплоснабжения;
• в контурах отопления большой длины без предварительного проекта достаточно сложно подобрать параметры балансировочных клапанов, чтобы обеспечить одинаковый обогрев теплоносителя на всех приборах отопления.

Рис. 7. Одноконтурная система отопления с принудительной циркуляцией (однотрубная и двухтрубная)

Рис. 8. Пример тепловой схемы системы отопления частного дома с теплыми полами, радиаторным контуром и ГВС

Многоконтурная реализация требует довольно сложного монтажа, применения коллекторной разводки, установки запорных и регулирующих клапанов. Для каждого контура устанавливаются регулируемые и нерегулируемые насосные группы. Такие схемы систем отопления частного дома обходятся достаточно дорого из-за дорогой арматуры, но они надежны и просты в ремонте.

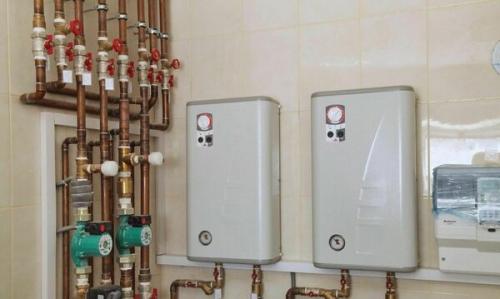

Схемы подключения котлов в систему

Бесперебойное и выгодное отопление возможно только при установке резервного котла. Обычно в системах печная котловая группа с водяным контуром дополняется тепловым буфером или же электродным электрокотлом. Электроотопление включается при снижении температуры теплоносителя и помещения в период между топками или при их отсутствии. Так обеспечивается экономия и резервное отопление в любом режиме работы.

Рис. 9. Одноконтурная система с основным и резервным котлом

Рис. 10. Каскадное подключение котлов

Рис. 11. Последовательное подключение котлов

Рис. 12. Параллельное подключение котлов

Современные схемы систем отопления: гидрострелка и коллекторный монтаж

Что такое гидрострелка, а также ее функциях, мы подробно рассказывали в публикации о каскадном подключении котлов. Стоит отметить, что все современные системы отопления, имеющие более одного котла и контура отопления, реализуются с помощью коллекторов, подключенных к гидрострелке. Это обязательные элементы системы, обеспечивающие стабильные гидравлические характеристики и длительную работу отопления. Схемы систем отопления частного дома с «теплыми» полами и радиаторами также предполагают такую организацию.

Рис. 13. Подключение контуров отопления через коллектор в системе отопления с гидрострелкой



Автономные системы отопления на базе твердотопливных котлов и пеллетных горелок FOCUS

Нашей компанией предлагаются твердотопливные котлы FOCUS, рассчитанные на отопление всеми видами твердого топлива, но экономически оправдано использование топливной гранулы. При этом котлогенератор является отопительным модулем «два в одном», реализующим основное и резервное отопление с поддержкой автоматических настроек системы. Кроме того котлы ФОКУС рассчитаны на работу высокозольной пеллетой, а также гранулой с нестабильным качеством.

На базе твердотопливных котлов и пеллетных горелок FOCUS обычно развертываются многоконтурные системы отопления с климат-контролем. Схемы систем отопления дома могут включать обогрев приусадебных построек, бассейна, террас. Это все приводит к усложнению коллекторной разводки.

Заказать проект котельной с климат-контролем

Как подключить пеллетный котел к системе отопления

Схема однотрубной системы отопления с нижней разводкой. Однотрубная система отопления частного дома

Однотрубная система отопления, в просторечии называемая «ленинградской», пользуется большой популярностью у частных застройщиков. Все дело в его экономичности, а также простоте монтажа и эксплуатации. Особенно часто в небольших загородных домах применяют однотрубную систему отопления с нижней разводкой. О ней и поговорим далее в статье.

Особенности конструкции

При проектировании систем отопления загородного дома в первую очередь необходимо определить, какая из конструкций – однотрубная или двухтрубная – будет наиболее удобной в данном конкретном случае. Первый проще в установке и проще в эксплуатации. Однако это тоже не работает. Однотрубные системы применяются в основном в небольших одноэтажных домах. Этот дизайн включает в себя:

• Котельное отопление;
• Трубы поливинилхлоридные;
• Радиаторы;
• Обычно циркуляционный насос;
• Расширительный бачок ;
• Группа безопасности;
• Фильтры;
• фитинг.

Представляет собой схему однотрубной системы отопления с нижней разводкой (или любой другой) замкнутого контура, в котором теплоноситель движется по кругу. При желании в частном доме можно использовать вариант как естественного цикла, так и принудительного. В последнем случае в систему устанавливается циркуляционный насос, перекачивающий теплоноситель.

Закрытая (принудительная) система отопления имеет такое важное преимущество, как возможность значительной экономии топлива. Вариант с естественной циркуляцией при использовании однотрубной конструкции применяется крайне редко. В основном из-за недостаточной эффективности. При этом теплоноситель циркулирует по трубам за счет разницы температур на выходе и входе в котел. Так как, проходя по периметру помещений, вода или антифриз постепенно остывают, крайних радиаторов тепла может не хватить. Таким образом, в дальних комнатах воздух будет прогреваться намного хуже, чем в ближних. При использовании помпы теплоноситель быстрее циркулирует по трубам и соответственно меньше остывает.

Что такое нижнее соединение?

Проектирование систем отопления – процедура очень важная. При составлении схемы все должно быть продумано до мелочей. Так, например, радиаторы отопления могут быть включены в схему разными способами. Иногда применяют диагональный способ, при котором входной и выходной патрубки располагаются с двух сторон батареи – сверху и снизу. Часто также используется боковое подключение. В этом случае трубы подключаются к радиатору с одной стороны. Нижнее подключение предполагает их подключение с обеих сторон, но только снизу. Этот метод имеет как свои преимущества, так и недостатки. К первым можно отнести простоту монтажа и возможность разводки труб под напольным покрытием. Недостатком нижнего подключения является то, что степень теплоотдачи батарей не слишком высока по сравнению с другими способами.

Установка котла

Что представляет собой схема однотрубной системы отопления с нижней разводкой, мы разобрались. Теперь давайте посмотрим, как правильно его монтировать. Монтажные работы начинаются так:

• Сначала устанавливается отопительный котел. В однотрубных системах могут использоваться все их разновидности. Наиболее экономичными и простыми в обслуживании являются газовые модели. В частных домах, если в населенном пункте есть автомагистрали, обычно их прокладывают именно они. Монтаж котла можно произвести самостоятельно. Для этого нужно всего лишь следовать инструкции производителя.
• Дымоход выведен на улицу с прокладкой в ​​месте примыкания к перекрытию жаростойким материалом. Котел могут подключить только специалисты. Установленный или повешенный на стену, он должен быть строго горизонтальным.

Монтаж труб и радиаторов

Продолжить монтаж системы отопления дома с навесной батареей. Монтируют радиаторы обычно под окнами. Они должны располагаться на стенах таким образом, чтобы расстояние от их нижнего края до пола было около 10 см, до подоконника 8 см, до стены 5 см. Это обеспечит максимальную теплоотдачу.

На следующем этапе монтируются трубы для отопления. Подключение радиаторов обычно делается байпасным. Это позволяет при необходимости закрыть батарею без остановки всей системы отопления. Байпас просто монтируется. Собственно сам патрубок проходит под радиатором, последний крепится к снятым с него патрубкам.

Каждая батарея укомплектована краном обыкновенным и краном «Маевского». Последний служит для спуска лишнего воздуха при опрессовке и монтируется на подающем патрубке непосредственно возле радиатора. Для отключения/подключения аккумулятора используется обычный кран.

Установка расширительного бака

Собирая любые виды систем отопления, в том числе и однотрубные, этому элементу следует уделить максимум внимания. От того, насколько правильно собран бак, зависит безопасность эксплуатации всей конструкции и ее долговечность. Его можно установить в систему двумя способами. Обычные модели монтируются так, чтобы они были выше котла примерно на 1-2 м. Мембранные варианты устанавливаются рядом с отопительным прибором. В любом случае установка осуществляется на обратку.

Установка циркуляционного насоса

На напорном трубопроводе этот важный конструктивный элемент можно не устанавливать. Температура воды на этом шоссе очень высокая. Постоянный перегрев может привести к преждевременному выходу устройства из строя. Поэтому насосы для систем отопления устанавливают на обратке, где к котлу подходит уже остывшая вода. Установите устройство на байпас с клапанами. Непосредственно перед ним должен быть закреплен специальный фильтр. Теплоноситель в трубках очень чистый. Внутри системы может скапливаться шлам, образовываться накипь и т. д. Если фильтр не использовать, конструкция забьется.

После установки такого оборудования, как насосы для систем отопления, необходимо подключить сами котлы и протестировать оборудование. Трубы подключаются к входу и выходу отопительного агрегата согласно инструкции. Предварительно в любом месте (ближе к котлу) монтируется группа охраны. В самой нижней точке системы врезается сливной кран.

Группа безопасности

В состав данного узла системы отопления входят такие элементы как:

• Вентиляционное отверстие;
• консоль;
• Манометр;
• Запорная и предохранительная арматура.

Обычно группа безопасности устанавливается на выходной патрубок. Без него вы не сможете запустить систему в работу.

Заправка и проверка системы

Итак, вы теперь знаете, что такое принципиальная схема однотрубной системы отопления с нижней разводкой, и как она монтируется. После завершения сборки можно приступать к операции опрессовки. Потребуется насос. С его помощью необходимо закачать в систему воду под давлением, которое несколько выше рабочего (для частных домов обычно 3-5 атм.). При проведении операции опрессовки следует внимательно осмотреть все соединения, фитинги и тройники на наличие протечек. Возникающие проблемы необходимо устранять.

Как добиться равномерного распределения тепла в однотрубной системе

Как уже было сказано, основным недостатком таких конструкций является разная температура прогрева радиаторов. Для того чтобы добиться равномерного распределения тепла по всем помещениям, можно использовать батареи с разным количеством секций. Однако гораздо удобнее производить регулировку с помощью кранов, установленных на радиаторах. Через ближний к котлу должно проходить меньшее количество теплоносителя, через дальний, соответственно, больше.

Подбор конструктивных элементов

Конечно, система отопления начинается с подбора необходимых узлов и деталей. В однотрубных системах отопления используются практически те же элементы, что и в любых других. Радиаторы могут быть:

• Алюминий. Это довольно эстетичный легкий вариант, способный выдержать большое давление. Недостатком таких радиаторов является, прежде всего, требовательность к качеству теплоносителя.
• Биметаллический. Эти модели изготавливаются из двух видов металлов – алюминия и стали. Они служат намного дольше, чем первый вид. Дело в том, что алюминий с теплоносителем в них напрямую не контактирует. Из него производят только сами тепловыделяющие плиты.
• Чугун. Это всем известный тип, достаточно надежный, но очень тяжелый.

Трубы для отопления в настоящее время чаще всего применяют металлопластиковые. Однако возможна установка как стальных, так и даже медных. Последний вариант считается самым надежным. А вот при выборе алюминиевых радиаторов нельзя использовать в системе медные трубы.

В конструкциях с системой естественной циркуляции металлопластик или сталь следует устанавливать большего диаметра, чем при использовании насоса диаметра. По слишком тонким магистралям движение воды будет затруднено. Монтаж труб в системе с естественной циркуляцией теплоносителя производится с небольшим уклоном.

Как видите, особой сложностью схема однотрубной системы отопления с нижней разводкой не отличается. Монтируйте его так же, как и любой другой. Главное соблюдать порядок сборки и не нарушать никаких норм. В этом случае дом будет теплым и безопасным.

Разъяснение планов S и Y

Планы S и Y до сих пор используются для формирования основ большинства бытовых систем отопления, однако часто возникает путаница между обоими планами и тем, как они работают. Этот блог призван объяснить разницу между планами S и Y, чтобы вы лучше поняли свою систему отопления. Мы также коснемся старых планов систем отопления, которые больше не используются.

Мы также включили пошаговое руководство по подключению термостата Google Nest и термостата Hive.

Проекты систем центрального отопления могут различаться от дома к дому в зависимости от требований собственности. Однако в большинстве объектов недвижимости в Великобритании используется система отопления S Plan или Y Plan. Планы

S и Y были разработаны, чтобы дать вам полный контроль над вашей системой центрального отопления, гарантируя, что ваша нагретая вода будет отведена в нужные области. Планы S и Y также являются способом убедиться, что блокировка вашего котла работает. Это когда ваш котел автоматически отключается, когда в вашем доме нет потребности в центральном нагреве горячей воды.

В чем разница между системами отопления S и Y Plan?

Основное различие между планами S и Y заключается в том, что план Y имеет один трехходовой клапан, подающий как центральное отопление, так и/или горячую воду. Этот трехходовой клапан имеет форму буквы «Y», если смотреть на него со схематической точки зрения трубопровода, как показано ниже. Отсюда и произошло название «Ю».

Тип системы, выбранный для каждого домохозяйства, может зависеть от многих факторов, включая размер помещения, наличие невентилируемого цилиндра и места, например компактного сушильного шкафа, в котором может не быть места для системного байпаса, необходимого для Дизайн S-плана, поэтому он может подходить для Y-плана.

Что такое система отопления Y Plan?

Вода поступает через нижнюю часть клапана. Затем этот клапан направляет этот поток воды либо к порту A, который является портом отопления, либо к порту B, порту горячей воды, либо через оба порта для одновременной работы центрального отопления и горячей воды.

Система отопления A Y Plan состоит из меньшего количества компонентов, чем система отопления S Plan, что делает ее более компактной и простой в установке.

Как уже упоминалось, план Y включает трехходовой клапан, который называется клапаном среднего положения.

Этот клапан направляет первичный поток через контур центрального отопления и/или горячего водоснабжения.

Система отопления A Y Plan часто все еще используется в старых домах и по-прежнему подходит для использования, если требуется только замена детали или небольшой ремонт. Например, если необходимо заменить только бак с горячей водой, его все равно можно оставить.

Система отопления A Y Plan оснащена одним трехходовым моторизованным клапаном, который одновременно управляет отоплением и горячей водой, а также комнатным термостатом, термостатом бойлера и программатором.

В зависимости от того, какую услугу вы просите предоставить программисту системы отопления, будь то горячая вода или отопление, нагретая вода из вашего котла будет отводиться либо в змеевик горячей воды, либо в ваши радиаторы.

Наличие системы отопления Y Plan дает следующие преимущества:

• Точное регулирование температуры в системе горячего водоснабжения и системе отопления
• Работа всех нагревательных компонентов по времени
• Экономия денег на топливе
• Легче установить из-за меньшего количества деталей

Система отопления A Y Plan по-прежнему используется во многих домах, поэтому любому квалифицированному инженеру или монтажнику важно понимать, как она работает. Тем не менее, есть и некоторые недостатки системы отопления Y Plan.

Основное ограничение состоит в том, что имеется только одна зона отопления, которая контролирует и центральное отопление, и горячую воду, а это означает, что расход должен распределяться между ними обоими. Еще одно ограничение заключается в том, что вы полагаетесь исключительно на этот единственный клапан, а это означает, что в случае его отказа вы останетесь без центрального отопления и горячей воды, пока его не заменят.

В дополнение к этим ограничениям, существует также несколько общих проблем, с которыми многие сталкиваются при наличии системы отопления Y Plan. Во-первых, когда спрос на горячую воду и центральное отопление в вашем доме значительно меньше, клапан может заклинить из-за того, что он не используется так часто. В результате этого головка двигателя может сгореть, когда головка двигателя перемещается для изменения положения клапана.

Теперь, когда мы рассмотрели, что такое система отопления Y Plan, давайте перейдем к тому, что такое система отопления S Plan.

Что такое система отопления S Plan?

Система отопления S Plan имеет два отдельных клапана с электроприводом, один из которых управляет нагревом, а другой — подачей горячей воды. Эти клапаны могут использоваться индивидуально для управления системой отопления. С планом S также возможно, что дополнительные зоны могут быть добавлены путем добавления дополнительных термостатов и клапанов с электроприводом в каждый контур.

Всякий раз, когда требуется подключение к центральному отоплению или горячей воде, напряжение 230 В подается по проводу под напряжением (обычно коричневый провод)

Затем двигатель внутри поворачивает клапан, открывая корпус клапана, позволяя насосу системы отопления прокачивать воду. Когда клапан открывается полностью, он также нажимает микропереключатель, активируя цепь между постоянным жизненным циклом (обычно серым проводом) и переключателем под напряжением (обычно оранжевого цвета). Как только напряжение 230 В достигает Switch Live, котел загорается.

Как только потребность в горячей воде или центральном отоплении удовлетворена (либо таймер выключен, либо термостат достигает желаемой температуры), питание на проводе Motor Live (коричневый) теряется, поэтому корпус клапана пружинит и перекрывает поток через клапан.

В то же время микропереключатель, замыкающий цепь между проводом «Постоянно под напряжением» (серый) и «Выключатель под напряжением» (оранжевый провод), размыкается, в результате чего питание не подается, и котел останавливается.

Система отопления S Plan

Типичная система отопления S Plan имеет два отдельных клапана с электроприводом, которые регулируют температуру центрального отопления и горячей воды по отдельности. Он также имеет цилиндрический термостат, комнатный термостат и программатор.

Система отопления S Plan часто используется в современных объектах.



Чаще всего это предпочтительный выбор системы. Это связано с тем, что его легче подключить, ввести в эксплуатацию и найти неисправность, поскольку он может изолировать как контуры отопления, так и контуры горячего водоснабжения.

Наличие системы отопления S Plan означает, что у вас есть преимущество включения дополнительных зон обогрева. Поэтому, если вы решите расширить зимний сад или просто хотите лучше контролировать температуру в отдельных помещениях, возможно добавление дополнительных зон обогрева. Зональные системы отопления дают домовладельцам максимальный уровень гибкости, комфорта и энергоэффективности.

Система отопления S-образной схемы также лучше подходит для больших квартир с повышенным потреблением горячей воды, поскольку обеспечивает более высокую скорость потока по сравнению с Y-схемой. Ниже приведены другие преимущества системы отопления S Plan:

• Точный контроль температуры в системе горячего водоснабжения и системе отопления
• Многозонный контроль более чем одного водонагревателя, радиатора или напольной системы
• Включение по времени всех компонентов отопления
• Помогает сэкономить деньги на топливе
• Нет снижения расхода теплоносителя

Распространенной неисправностью системы отопления S Plan является заедание электрического микропереключателя в приводе. Это заставляет котел и насос работать непрерывно. Это может привести к возникновению других неисправностей, таких как перегрев котла.

Подобно системе отопления Y Plan, существует вероятность того, что клапан может заклинить после того, как он не использовался в течение некоторого времени. Заедание клапана также может быть результатом магнетитового шлама, который может загрязнять седло клапана, вызывая заедание или заедание шпинделя клапана. Однако, в отличие от плана Y, вы не полагаетесь на один клапан для производства горячей воды и центрального отопления, поэтому шанс остаться без обоих одновременно маловероятен.

Профессиональным монтажникам и инженерам-газовикам подключение системы отопления Y или S Plan должно быть относительно несложным, поэтому всегда лучше доверить это им. Однако, если вы заинтересованы в том, чтобы научиться самостоятельно подключать эти системы, в Интернете есть множество видеороликов.

Что такое система отопления C Plan?

План C больше не используется в системах отопления, но его все еще можно найти в старых системах. Вот немного о системах отопления C Plan на тот случай, если это применимо к вашей системе отопления с котлом.

C Plan использовались с насосными системами центрального отопления и самотечной системой горячего водоснабжения для обеспечения полного независимого контроля температуры в обоих контурах вашего дома. В конструкции центрального отопления C Plan рекуперация тепла горячей воды происходит медленно, поскольку контур горячей воды циркулирует самотеком.

При насосном отоплении и самотечном горячем водоснабжении компонентами «C Plan» являются:

• Один 28-мм двухходовой моторный клапан для вторичного контура ГВС
  Примечание: вода должна течь в направлении, указанном на корпусе клапана
• Один комнатный термостат для контроля температуры отопления
• Один цилиндрический термостат (накладной) для контроля температуры горячей воды
• Автоматический перепускной клапан – особенно при использовании термостатических радиаторных клапанов (ТРВ)

Контроль времени для котла и насоса в этой конструкции центрального отопления осуществляется с помощью термостата бойлера, таймера и 2-ходового клапана для горячей воды, а также с помощью «таймера» или «программатора» и насоса для центрального отопления. Когда потребность в тепле будет удовлетворена водонагревателем, порт 2 закроется, если нет потребности в отоплении помещения, котел выключится.

Что такое система отопления W Plan?

Подобно системе отопления C Plan, система отопления W Plan не используется в новых системах, но ее все еще можно найти в старых системах.

Конструкция горячего водоснабжения и центрального отопления для плана W отличается от плана S и плана S Plus. План W использует трехходовой клапан с электроприводом вместо двухходового клапана (клапанов), используемых в приведенных выше планах; С, С и С Плюс.

Трехходовой клапан, который используется в плане W, является «двухпозиционным» переключающим клапаном. По умолчанию этот клапан находится в контуре горячей воды. Этот план не рекомендуется в вашем доме, если есть много использования горячей воды.

По сути, этот клапан обеспечивает приоритетное управление потребностью в горячей воде. Поэтому, если вы собираетесь использовать много горячей воды в зимний месяц, вы можете столкнуться с падением температуры нагрева помещения, потому что этот трехходовой клапан является отводным, а не клапаном среднего положения, он не может подавать горячую воду и подогрев одновременно.

При полностью насосной системе отопления и горячего водоснабжения компоненты «Плана W»:

• Один 22-миллиметровый 3-ходовой моторизованный переключающий клапан, обслуживающий как контур ГВС, так и контур центрального отопления
  Примечание: вода должна поступать в Входной порт AB. Выходное соединение порта А предназначено для первичного контура центрального отопления. Выходное соединение порта B предназначено для вторичного контура ГВС
• Комнатный термостат, для зоны регулирования температуры отопления помещения
• Один цилиндрический термостат (накладной) для контроля температуры горячей воды
• Автоматический перепускной клапан – особенно при использовании термостатических радиаторных клапанов (TRV) термостат водонагревателя или комнатный термостат, или «таймер», или «программатор». Как только потребность в горячей воде и/или в отоплении будет удовлетворена, котел и насос отключатся. Помните, что при использовании плана W отопление будет отключено до тех пор, пока не будет удовлетворено значение термостата водонагревателя.

  Руководство по подключению термостата Google Nest

  Интеллектуальные термостаты, такие как Google Nest, — еще один отличный способ управления центральным отоплением вашего дома. Вот пошаговая инструкция, которая поможет вам правильно подключить термостат Google Nest.

  1. Отключите сетевое питание
  Вы будете работать с сетевым напряжением, поэтому, чтобы убедиться, что вы и окружающие в безопасности, а также для защиты вашей системы отопления и термостата, отключите питание.

  2. Подключить питание и цепь управления
  Проверить электропроводку системы отопления, чтобы определить ее тип.

  Снимите крышку теплообменника и соедините клеммы L (фаза) и N (нейтраль) на теплообменнике с контурами L и N на котле или распределительной коробке. Это приведет в действие тепловую связь.

  • При необходимости подключите контур управления отоплением к тепловому патрубку 1 (нормально замкнутый/удовлетворительный), 2 (общий), 3 (нормально разомкнутый/требование тепла).
  • Если в системе есть контур управления горячей водой, подключите его к 4 (нормально замкнутый/удовлетворительный), 5 (общий), 6 (нормально открытый/требование тепла) по мере необходимости.
  • Если у вас котел OpenTherm, подключите его цепь управления к клеммам OT1 и OT2.

  3. Подсоедините к термостату провода
  Перейдите к следующему шагу, если вы устанавливаете термостат Nest на подставку и используете USB-кабель для питания.

  Возьмите два провода из жгута проводов, который идет к текущему термостату, и подсоедините их к клеммам T1 и T2 на тепловом канале.

  4. Установите тепловую перемычку
  С помощью винтов закрепите тепловую перемычку рядом с котлом или распределительной коробкой, затем снова установите крышку тепловой перемычки. Чтобы обеспечить надежное беспроводное соединение с термостатом:

  • Оставьте не менее 30 см свободного пространства с каждой стороны.
  • Установите его в пределах 30 м от термостата.

  5. Установите основание Nest Снимите старый термостат, если он есть. Вы можете прикрепить основание Nest непосредственно к стене или использовать прилагаемую декоративную пластину, чтобы скрыть любые следы. Если вы используете декоративную пластину, сначала прикрепите ее к основанию, а затем прикрутите к стене как одно целое. При настенной установке Nest Thermostat должен находиться на высоте 1,2–1,5 м от пола.

  6. Подсоедините провода
  Подсоедините провода, проходящие через стену, к клеммам Nest T1 и T2. Неважно, какой провод к какому разъему подходит.

  7. Установите подставку Nest Stand
  Следуйте прилагаемым инструкциям, чтобы прикрепить основание термостата к подставке.

  Подсоедините кабель питания к базе и вставьте его в розетку. Стационарные термостаты следует размещать на столе или полке на высоте 0,75–1 м от пола и не далее 1 м от края.

  8. Прикрепите дисплей.
  Дисплей термостата должен зафиксироваться на подставке. Как только вы снова включите основное питание, ваше гнездо должно включиться и начать настройку.

  9. Настройка
  Термостат Nest включится и проведет вас через необходимые шаги для настройки. Nest Thermostat не имеет сенсорного экрана. Поверните дисплей термостата и нажмите его, чтобы выбрать.

  10. Управляйте им с помощью приложения Nest
  Теперь вы можете управлять своим термостатом с помощью мобильного телефона! Загрузите бесплатное приложение Nest из Google Play или iTunes App Store. Затем создайте бесплатную учетную запись Nest в приложении и вперед!

  Руководство по подключению термостата Hive

  Для успешной настройки термостата Hive необходимы три компонента: концентратор, приемник и термостат. Вот пошаговое руководство, которое поможет вам правильно настроить каждую часть.

  Возможно, у вас уже есть концентратор Hive. Если он у вас есть, все, что вам нужно сделать, это перевести концентратор в режим сопряжения. Вы можете сделать это, нажав кнопку на задней панели гунна, удерживая ее нажатой в течение 1 секунды, а затем отпустив.

  Теперь средний индикатор должен мигать желтым цветом. Это означает, что концентратор находится в режиме сопряжения.

  Установка Hive Hub

  Если у вас нет Hive Hub, то как его установить и настроить:

  • Вам понадобится широкополосное соединение
  • Вам понадобится запасной сетевой порт и розетка поблизости

  1. Подключите концентратор к широкополосному маршрутизатору с помощью прилагаемых кабелей

  2. Вставьте кабель питания в концентратор и вставьте его в розетку

  3. Подождите, пока средний индикатор не начнет мигать желтым цветом. Настройка обычно занимает 5-10 минут.

  Установка приемника Hive

  Перед установкой приемника Hive необходимо отключить подачу электроэнергии от системы центрального отопления. Важно, чтобы приемник Hive устанавливался квалифицированным электриком. Ваша проводка должна соответствовать действующей редакции BS7671 (Правила электропроводки IET) и соответствующим действующим строительным нормам или стандартам.

  Этот продукт предназначен только для стационарной проводки. Он должен подаваться через коммутируемую ответвление с предохранителем с минимальным расстоянием между контактами 3 мм (как под напряжением, так и нейтралью) и снабжен предохранителем на 3 А.

  Активный нагревательный термостат Hive имеет два разных приемника; одноканальный и двухканальный приемник.

  Убедитесь, что приемник находится на расстоянии не менее 30 см от любых крупных металлических предметов, таких как бойлер или водонагреватель, так как они могут мешать радиосигналам.

  1. Ослабьте винты на нижней стороне приемника

  2. Снимите заднюю панель, потянув ее за нижнюю часть от передней панели

  3. Закрепите заднюю панель на стене

  01004

  4. Проложите кабель из котла или центра коммутации. Мы включили диаграммы ниже, чтобы показать запись одноканального и двухканального приемника

  5. Проверьте котел:

  • Визуально проверьте электропроводку, чтобы убедиться в ее правильности
  • Подтвердите, что ввод котла в эксплуатацию безопасен
  • Убедитесь, что средний индикатор на Hive Hub мигает желтым, если это не так, вам нужно вернуться к первому шагу
  • Восстановите питание в вашей системе центрального отопления.

  После выполнения этих шагов, если индикатор состояния мигает, значит, вы готовы к подключению к концентратору и термостату.

  Ниже приведен список индикаторов приемника и их значения:

  Свет	Цвет	Узор	Значение	Примечания
  Центральное отопление	Зеленый	Твердый	Нагрев включен.
  Центральное отопление	Зеленый	Мигает	Команды поставлены в очередь. Приемник получил 2 или более команд.	Приемник Hive защищает котел от повреждений, которые могут возникнуть при очень быстром включении и выключении. После того, как котел был включен (или выключен), он не изменит свое состояние в течение 1 минуты в качестве защитной меры
  Горячая вода	Зеленый	Твердый	Горячая вода включена.	Этот индикатор присутствует только на двухканальных приемниках.
  Горячая вода	Зеленый	Мигает	Команды поставлены в очередь. Приемник получил 2 и более команд на включение или выключение котла в течение 1 минуты.	См. «Центральное отопление».
  Статус	Зеленый	Твердый	Нормальная работа.
  Статус	Синий	Твердый	Система находится в режиме гравитационного питания и подключена к остальной части системы Улья.
  Статус	Янтарный	Мигает	Установка. Приемник пытается подключиться к другим устройствам Hive.	Приемник будет искать устройства в течение 40 минут.
  Статус	Белый	Мигающий	Приемник находится в автономном режиме и активно пытается подключиться к термостату Hive.	Приемник будет искать термостат в течение 40 минут. Если в течение этого времени термостат не будет найден, поиск прекратится, а индикатор состояния загорится БЕЛЫМ.
  Статус	Янтарный или белый	Твердый	Установка. Приемник приостановил поиск других устройств	Чтобы возобновить поиск, просто выключите и снова включите приемник. Это вернет его в мигающее состояние ЖЕЛТОГО или БЕЛОГО цвета.
  Статус	Красный	Твердый	Ошибка. Приемник потерял беспроводное соединение с термостатом.	В этом состоянии отопление и горячая вода по умолчанию отключены. Их можно включить вручную, нажав кнопки «отопление» и «горячая вода» на ресивере (горячая вода есть только на двухканальных ресиверах). Чтобы получить помощь, позвоните в службу технической поддержки Hive.

  * Информация о приемнике света взята из руководств по установке обогревателя Hive.

  Установка термостата Hive

  Термостат Hive следует закрепить на внутренней стене на высоте около 1,5 м от пола. Важно, чтобы ваш улей находился вдали от любых источников тепла, которые могут повлиять на работу.

  Чтобы термостат точно измерял температуру, ему необходим свободный поток воздуха. Кроме того, не устанавливайте термостат Hive в той же комнате, что и радиатор, которым в настоящее время управляет TRV радиатора. Если вы не знаете, что такое TRV, у нас есть блог, посвященный этому.

  1. Снимите заднюю панель термостата, нажав на рычаг внизу и потянув его в сторону от передней части устройства.
