Однотрубная система отопления с нижней разводкой, схема

Вы задумались над обустройством водяного отопления в доме? Неудивительно, ведь однотрубная система отопления частного дома может быть традиционной и абсолютно энергонезависимой или, напротив, очень современной и полностью автоматической.

Но сомнения в надежности подобного варианта у вас все же есть – не знаете какую схему выбрать и какие «подводные камни» вас ожидают? Мы поможем прояснить эти вопросы – в статье рассмотрены схемы обустройства однотрубной системы, плюсы и минусы, ожидающие владельца дома с подобной системой отопления.

Материал статьи снабжен подробными схемами и наглядными фото с изображением отдельных элементов, использующихся при сборке отопления. В дополнение подобран видеоролик с разбором нюансов монтажа однотрубной системы с теплыми полами.

Содержание статьи:

Принцип работы водяного отопления

В малоэтажном строительстве наибольшее распространение получила простая, надежная и экономичная конструкция с одной магистралью. Однотрубная система остается самым популярным способом организации индивидуального теплоснабжения. Она функционирует за счет непрерывной циркуляции жидкого теплоносителя.

Перемещаясь по трубам от источника тепловой энергии (котла) к отопительным элементам и обратно, он отдает свою тепловую энергию и обогревает здание.

Теплоносителем может быть воздух, пар, вода или антифриз, который используют в домах периодического проживания. Наиболее распространены водяные схемы отопления.

Веским преимущества однотрубных вариантов сооружения систем отопления является минимальное количество труб, обуславливающее экономическую и эстетическую привлекательность схемы

При использовании металлопластиковых и пластиковых труб эстетические показатели однотрубных схем повышаются, т.к. прокладку контура можно скрыть в конструкциях или под отделкой

В гравитационных отопительных системах, характеризующихся естественным перемещением теплоносителя, однотрубные контуры сооружаются исключительно с верхней разводкой

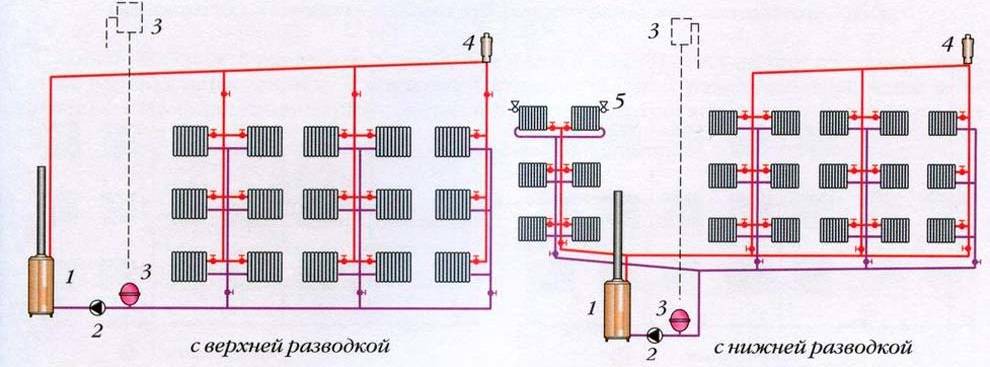

В контурах с верхней разводкой подающая труба расположена над приборами, теплоноситель последовательно перетекает из одного в другой и по пути остывает. Чтобы более равномерно распределить теплоноситель, перед радиаторами устанавливают байпас, частично отсекающий поставку нагретой воды

По аналогичному принципу сооружаются вертикальные контуры принудительных систем отопления, по которым перемещение нагретой воды стимулируем циркуляционный насос

По направлению движения нагретой и остывшей воды в системе они делятся на попутные и тупиковые. В тупиковых нагретый и остывший теплоноситель движется в разные стороны, в попутных — в одну

В контурах однотрубного отопления с нижней разводкой подключение подводящей и выходящей трубы производится снизу

В системы с горизонтальной разводкой обязательно присутствует циркуляционный насос, без которого движение теплоносителя будет слишком затруднено. Для удаления излишка воздуха устанавливаются механические или автоматические воздухоотводчики

Эстетические плюсы однотрубной системы отопления

Скрытая прокладка контура однотрубного отопления

Однотрубное отопления гравитационного типа

Улучшенная однотрубная схема с замыкающим участком

Вертикальные схемы прунудительного отопления

Тупиковый вариант однотрубной отопительной системы

Вариант однотрубного отопления с нижней разводкой

Устройство систем с горизонтальной разводкой

Традиционное отопление основано на явлениях и законах физики – тепловом расширении воды, конвекции и гравитации. Нагреваясь от котла, теплоноситель расширяется и создает в трубопроводе давление.

Кроме того, он становится менее плотным и, соответственно, легким. Подталкиваемый снизу более тяжелой и плотной холодной водой он устремляется вверх, поэтому выходящий из котла трубопровод всегда направляют максимально вверх.

Под действием созданного давления, сил конвекции и тяжести вода идет к радиаторам, нагревает их, сама при этом охлаждается.

Таким образом теплоноситель отдает тепловую энергию, обогревая помещение. К котлу вода возвращается уже холодной, и цикл начинается заново.

Современное оборудование, обеспечивающее теплоснабжение дома может быть очень компактным. Для его установки даже не потребуется выделять специальное помещение

Систему отопления с естественной циркуляцией называют еще самотечной и гравитационной. Для обеспечения движения жидкости необходимо соблюдать угол уклона горизонтальных веток трубопровода, который должен быть равен 2 – 3 мм на погонный метр.

Объем теплоносителя при нагревании увеличивается, создавая в магистрали гидравлическое давление. Однако, поскольку вода не сжимается, даже небольшое его превышение приведет к разрушению отопительных конструкций.

Поэтому в любой системе обогрева устанавливают компенсирующее устройство – расширительный бак.

В гравитационной отопительной системе котел монтируют в самой низкой точке магистрали, а расширительный бак – в самой верхней. Все трубопроводы делают под уклон, чтобы жидкий теплоноситель мог самотеком двигаться от одного элемента системы к другому

Отличие однотрубной и двухтрубной систем

Системы водяного отопления разделяют на два основных типа – это однотрубные и двухтрубные. Отличия этих схем заключается в способе подсоединения теплоотдающих батарей к магистрали.

Магистраль однотрубного отопления – это замкнутый кольцевой контур. Трубопровод прокладывают от нагревательного агрегата, радиаторы подсоединяют к нему последовательно, и ведут обратно к котлу.

Отопление с одной магистралью просто монтируется и не имеет большого количества комплектующих, поэтому позволяет существенно экономить на установке.

Однотрубные контуры отопления с естественным движением теплоносителя устраивают только с верхней разводкой. Характерная черта – в схемах есть стояки подающей магистрали, но нет стояков для обратки

Движение теплоносителя двухтрубного отопления осуществляется по двум магистралям. Первая служит для доставки горячего теплоносителя от устройства нагрева к теплоотдающим контурам, вторая – для отвода остывшей воды к котлу.

Батареи отопления подключаются параллельно – нагретая жидкость поступает в каждую из них непосредственно от подающего контура, поэтому имеет практически одинаковую температуру.

В радиаторе теплоноситель отдает энергию и остывшим уходит в отводящий контур – «обратку». Такая схема требует удвоенного количества фитингов, труб и арматуры, однако позволяет устраивать сложные разветвленные конструкции и снижать затраты на отопление за счет индивидуальной регулировки радиаторов.

Двухтрубная система эффективно обогревает большие площади и многоэтажные здания. В малоэтажных (1-2 этажа) домах площадью менее 150 м² целесообразнее устраивать однотрубное теплоснабжение как с эстетической, так и с экономической точки зрения.

Двухтрубная схема подсоединения радиаторов не получила широкого распространения в устройстве индивидуального теплоснабжения частных домов, поскольку ее более сложно монтировать и обслуживать. Кроме того, удвоенное количество труб выглядит неэстетично

Варианты устройства однотрубного отопления

Элементы любой системы отопления:

• источник тепла – котел (твердотопливный, электрический, газовый котел;)
• теплоотдающие приборы – радиаторы, контуры теплых полов;
• устройство, обеспечивающее циркуляцию теплоносителя – специальный разгонный участок магистрали, водяной насос;
• устройство, компенсирующее избыточное давление теплоносителя в магистрали – расширительный бак открытого типа или закрытого типа;
• трубы, фитинги и соответствующая водопроводная арматура.

В зависимости от типа используемых устройств будет зависеть и схема теплоснабжения.

Системы с естественной и принудительной циркуляцией

Циркуляция теплоносителя в отопительной системе может осуществляться естественным путем – под действием физических явлений, либо принудительным – посредством циркуляционного насоса.

В первом случае движение отопление по системе является самопроизвольным и называется естественным, во втором – принудительным или искусственным.

С ориентиром на конструктивные особенности однотрубные схемы отопления делятся на два вида. Первый – устаревшая, но простая проточная схема, второй – усовершенствованная схема с байпасами

Для обеспечения движения жидкости в гравитационной системе необходим разгонный участок. Это отходящий от котла вертикальный патрубок, по которому поднимается нагретый теплоноситель.

В верхней точке трубопровод плавно поворачивают вниз, поэтому вода с ускорением устремляется по магистрали.

Для схемы отопления с верхней разводкой, а также для двухэтажных домов таким участком служит подающий патрубок, так как он поднимается на достаточный уровень.

Для отопления одноэтажного здания с нижней горизонтальной разводкой устраивают разгонный коллектор, высота которого не должна быть менее 1,5 м от уровня первого радиатора.

Разгонный участок является устройством, обеспечивающим циркуляцию теплоносителя в самотечной системе отопления. Проходной диаметр труб этого отрезка магистрали должен быть больше, чем ее основной части.

Например, при диаметре трубы магистрали 25-32 мм, для разгонного коллектора выбирают трубу диаметром 40 мм.

Верхнюю точку разгонного коллектора устраивают в удобном месте неподалеку от котла. Опускают трубу коллектора таким образом, чтобы обеспечить достаточный перепад высот между нижним отводом разгонного коллектора и нижней точкой магистрали для соблюдения постоянного уклона трубопровода

Основные достоинства гравитационной системы – это полная энергонезависимость (в сочетании с твердотопливным котлом), простота и отсутствие сложных приборов.

Недостатков же достаточно много:

• Чтобы минимизировать гидравлическое сопротивление, диаметры труб должны быть достаточно большими.
• Каждый встраиваемый прибор и устройство создает препятствия движению жидкости, поэтому в системе минимальное количество запорной арматуры. Это создает трудности при ремонте, так как требует полного отключения системы и слива теплоносителя из магистрали.
• Для надежной работы гравитационную систему необходимо тщательно рассчитывать и балансировать, подбирая оптимальные диаметры труб и количество секций радиаторов. Крайние в системе радиаторы должны быть больше тех, в которые теплоноситель поступает после выхода из котла.

Установка циркуляционного насоса в систему нейтрализует практически все ее недостатки. Устройство дает теплоносителю дополнительный импульс, позволяя преодолевать гидравлическое сопротивление элементов трубопровода.

Схемы принудительного однотрубного отопления реализуются в частных домах чаще всего.

Благодаря модернизации проточной системы путем установки байпасов, теплоноситель с рабочей температурой практически одновременно поступает во все приборы

Насос можно монтировать в любом месте магистрали. Но стоит учитывать, что горячая вода снижает его эксплуатационный срок, воздействуя на резиновые детали (прокладки и уплотнения).

Поэтому целесообразнее устанавливать агрегат на обратном трубопроводе, где циркулирует остывший теплоноситель. Перед ним в обязательном порядке включают фильтр грубой очистки, чтобы предохранить от попадания возможных загрязнений.

Все приборы и устройства отопительных систем желательно подключать через запорную арматуру и байпасы.

Такой монтаж позволит проводить ремонт и обслуживание отдельных элементов без необходимости остановки всей системы и полного слива воды.

Байпас бывает нерегулируемым и регулируемым. В первом случае он представляет собой простой патрубок, соединяющий питающий и отводящий трубопровод. Во втором – снабжен запорной трехходовой арматурой

Достоинства отопительной системы с принудительной циркуляцией:

• Можно реализовывать более сложные и разветвленные схемы, увеличивать длину контуров;
• Нет необходимости в увеличенных диаметрах труб – насос создает в магистрали давление, достаточное для движения и равномерного распределения жидкости;
• Циркуляция осуществляется с заданной скоростью и не зависит от степени нагрева теплоносителя и наличия разгонного участка;
• Не надо соблюдать углы наклона при прокладке трубопровода, т. к. движение теплоносителя стимулируется насосом.

К тому же можно устанавливать регулирующие приборы на каждый радиатор и поддерживать оптимальный режим обогрева, снижая энергозатраты и расходы на обогрев.

Недостатков у однотрубного принудительного отопления всего три:

• зависимость от электроснабжения;
• шум – некоторый гул, который производит работающий насос;
• стоимость – более высокая по сравнению с гравитационной схемой стоимость устройства.

Нейтрализовать их достаточно просто. Энергозависимость решается установкой автономного электрогенератора или возможностью перехода системы на режим с естественной циркуляцией.

Чтобы сделать работу насоса практически неслышной, его достаточно монтировать в нежилом помещении – ванной, туалете, бойлерной.

В верхних точках магистрали, особенно при принудительном отоплении с закрытым расширительным бачком, необходимо предусматривать возможность стравливания выделяющегося из воды воздуха.

Для радиаторов это автоматические воздухоотводчики или краны Маевского, для трубопровода – сепаратор воздуха

Открытая или закрытая отопительная система?

Для исключения чрезмерного повышения гидравлического давления в системе и его скачков устанавливают расширительный бак. Он принимает излишки воды при расширении, а затем возвращает ее в магистраль при остывании, восстанавливая равновесие системы.

Существует две принципиально отличающихся конструкции, которые и определяют вид всей системы.

Расширительный бак открытого типа – это частично или полностью открытая емкость, которую подсоединяют к магистрали в самой высокой ее точке, непосредственно после котла.

Для исключения перелива жидкости через края на определенном уровне предусматривают отвод, через который излишняя вода будет сливаться в канализацию или на улицу.

В одноэтажных домах компенсирующую емкость часто выводят на чердак – в этом случае ее необходимо утеплить.

Чтобы не следить постоянно за уровнем теплоносителя, к расширительному баку подводят водопровод и устанавливают простой поплавковый клапан

Система отопления с таким компенсирующим устройством называется открытой. Применяется при обустройстве энергонезависимого или комбинированного теплоснабжения.

Она предполагает прямое соприкосновение горячего теплоносителя с воздухом, вследствие чего происходит его естественное испарение и насыщение кислородом.

Исходя из этого, открытая схема теплоснабжения характеризуется следующими недостатками:

1. При монтаже трубопровода гравитационных систем обязательно соблюдение уклонов – в этом случае высвобождающийся в системе воздух будет стравливаться в бак и атмосферу.
2. Необходимо регулярно контролировать и вовремя пополнять объем воды в емкости, не допуская ее чрезмерного испарения.
3. Нельзя применять антифриз в качестве теплоносителя, так как при его испарении выделяются токсичные вещества.

Содержащийся в циркулирующей жидкости кислород вызывает коррозионные разрушения в стальных деталях отопительных приборов, снижая их срок эксплуатации.

Однако у нее есть и плюсы:

• Нет необходимости в постоянном контроле давления в магистрали;
• Даже при небольших протечках система будет исправно обогревать дом, пока в магистрали имеется достаточное количество жидкости;
• Пополнять теплоноситель в системе можно даже ведром – просто налить в воду расширительную емкость до необходимого уровня.

Расширительный бак закрытого типа представляет собой прочный герметичный корпус, внутренний объем которого разделен мембраной на две части. Одну полость наполняют воздухом, вторую соединяют с магистралью.

При нагревании теплоноситель, увеличиваясь в объеме, продавливает мембрану в сторону воздушной камеры, которая играет роль демпфера. При охлаждении воды гидравлическое давление снижается, и сжатый воздух приводит систему в равновесие, выдавливая излишки воды обратно в трубопровод.

Все баки закрытого типа оснащены воздушным клапаном. В аварийном режиме, когда давление в воздушной камере превышает допустимый предел, он стравливает газ и предохраняет устройство от разрушения

Система с расширительным баком мембранного типа носит название закрытой. Это полностью лишенная доступа воздуха замкнутая гидравлическая магистраль.

Компенсирующую емкость можно встраивать в любом месте системы, однако чаще всего ее устанавливают на обратном трубопроводе около котла – для повышения удобства обслуживания.

Закрытая отопительная система характеризуется наличием небольшого избыточного давления. Поэтому обязательным элементом магистрали становится группа безопасности.

Узел состоит из воздухоотводчика, манометра и предохранительного клапана для сброса теплоносителя в аварийном режиме. Монтируется с запорной арматурой на подающем трубопроводе для возможности отключения на случай ремонта.

Если имеется подъем трубопровода, то располагают в его верхней точке.

Эффективная схема однотрубной системы

При проектировании отопления учитывают множество факторов – наличие стабильного электроснабжения и отдельного помещения под оборудование (котельной, бойлерной), количество этажей и планировку, эстетичность будущей конструкции и т.д.

В каждом отдельном случае расположение оборудования и способы его подключения будут отличаться.

Для совсем небольшого помещения – дачного домика – наиболее эффективной станет простая самотечная схема последовательного включения батарей прямо в трубопровод магистрали.

При установке двух или трех радиаторов не требуется устанавливать большое количество запорной арматуры – в данном случае проще слить воду из системы при необходимости.

В зданиях с большей площадью система теплоснабжения является сложной, иногда разветвленной, конструкцией. В этом случае оптимальным вариантом становится принудительное отопление по схеме «ленинградка» с диагональным подключением теплоотдающих батарей и регулируемыми байпасами.

Такая схема гарантирует максимальный прогрев площади радиаторов и возможность регулировки и настройки режима работы. Чтобы отсоединить любой из элементов системы, не требуется сливать воду из всей магистрали

Способы подключения радиатора к магистрали

Теплоотдача радиаторов зависит от способа их подключения к магистрали.

Существует три основных типа соединения:

• Диагональное;
• Боковое;
• Нижнее.

Рассмотрим особенности каждого из этих способов детальнее.

Диагональное или перекрестное соединение

Диагональное, или перекрестное, подключение является наиболее эффективным. Достигается максимальный прогрев батареи по площади, и практически нет потерь тепла.

По такой схеме подающий трубопровод подводят к верхнему патрубку радиатора, а отводящий соединяют с нижним патрубком, расположенным с противоположной стороны прибора. Для приборов с большим числом секций применяют только диагональный тип подключения.

Боковое или одностороннее подключение

Боковое, или одностороннее, подсоединение позволяет добиться равномерного прогрева всех секций прибора.

Для подключения подающий и отводящий трубопроводы подводят с одной стороны. Чаще всего такое соединение применяют при устройстве отопления с верхней разводкой.

Теплоотдача отопления при боковом подключении радиаторов, с подачей сверху вниз равна 97%. При обратном движении теплоносителя – снизу вверх – этот показатель составляет 78%

Нижнее соединение радиатора с трубопроводом

Нижнее подключение – не самая эффективная схема отопления. Однако устраивается достаточно часто, особенно когда магистральный трубопровод скрывают под полом.

Подводящая и отводящая трубы подводятся к нижним патрубкам, расположенным с разных сторон радиатора.

Показатель теплоотдачи при нижнем подключении радиаторов составляет 88%

Преимущества и недостатки однотрубной системы

Однотрубное отопление завоевало широкую популярность в области частного строительства.

Основные причины – это относительно невысокая стоимость конструкции и возможность смонтировать ее своими силами, без привлечения специалистов.

Но у однотрубной системы отопления есть и другие преимущества:

• Гидравлическая устойчивость – теплоотдача прочих элементов системы не меняется при отключении отдельных контуров, замене радиаторов или наращивании секций;
• Устройство магистрали обходится минимальным количеством труб;
• Характеризуется низкими инерционностью и временем прогрева за счет меньшего, чем в двухтрубной, количества теплоносителя в магистрали;
• Выглядит эстетично и не портит интерьер помещения, особенно если магистральную трубу скрыть;
• Установка запорной арматуры последнего поколения – например, автоматических и ручных терморегуляторов – позволяет точно настраивать режим работы всей конструкции, а также ее отдельных элементов;
• Простая и надежная конструкция;
• Несложные монтаж, обслуживание и эксплуатация.

При подключении приборов управления и контроля к системе отопления, ее можно перевести в полностью автоматический режим работы.

Возможна интеграция с системой «Умный дом» – в этом случае можно задавать программы оптимальных режимов отопления в зависимости от времени суток, сезона и других решающих факторов.

Магистраль однотрубного отопления можно полностью скрыть финишной отделкой. Такой прибор не только не портит внешний облик комнаты, но и становится его деталью – предметом интерьера

Основным недостатком однотрубного теплообеспечения является дисбаланс нагрева теплоотдающих батарей по длине магистрали.

Теплоноситель охлаждается по мере передвижения по контуру. Из-за чего радиаторы, установленные далеко от котла, нагреваются меньше, чем близко расположенные. Потому рекомендовано устанавливать медленно остывающие чугунные приборы.

Установка циркуляционного насоса позволяет теплоносителю прогревать обогревающие контуры более равномерно, однако при достаточной длине трубопровода наблюдается существенное его остывание.

Снижают отрицательное действие такого явления двумя способами:

1. В удаленных от котла радиаторах увеличивают число секций. Это увеличивает их теплопроводящую площадь и количество отдаваемого тепла, позволяя прогревать помещения равномернее.
2. Составляют проект с рациональным расположением теплоотдающих приборов по комнатам – самые мощные устанавливают в детских, спальнях и «холодных» (северных, угловых) комнатах. По мере остывания теплоносителя идут гостиная и кухня, заканчивают нежилыми и подсобными помещениями.

Такие меры минимизируют недостатки однотрубной системы, особенно для одно- и двухэтажных зданий, имеющих площадь до 150 м². Для таких домов однотрубное отопление является наиболее выгодным.

Выводы и полезное видео по теме

К магистрали однотрубного отопления подключают не только радиаторы, но и контуры теплых полов. В видеоролике показано, каким образом провести такой монтаж.

Однотрубное отопление – это простая и надежная система. Однако для эффективного обогрева необходимо тщательно выбирать отдельные ее элементы. Для этого желательно обратится за консультацией к специалисту, где вам помогут выполнить оценочный расчет.

Вы не согласны со схемами, приведенными в нашей статье? Или имеете практический опыт обустройства однотрубного отопления в частном доме? Ваш опыт будет полезен нашим читателям. Не стесняйтесь, поделитесь своими знаниями в комментариях ниже.

видео-инструкция по монтажу своими руками, особенности схем с естественной циркуляцией, с верхней разводкой, гидравлический расчет, цена, фото

Выбор системы обогрева собственного коттеджа является одним из наиболее важных этапов проектирования и строительства жилища. От нее зависит не только комфорт и уют в доме, но то, какое количество денежных средств будет затрачено на оплату коммунальных услуг. Оптимальным выбором для строений небольшой площади является однотрубная система отопления с естественной циркуляцией, о правилах монтажа которой своими руками и пойдет речь ниже.

Тепло в доме напрямую зависит от выбранной системы отопления

Разновидности

Однотрубное отопление может конструироваться по нескольким различным схемам. Выбор конкретной зависит от ваших личных предпочтений, а также особенностей возводимого объекта.

Тем не менее, любая схема однотрубной системы отопления имеет такие особенности:

• в этой инженерной сети отсутствует разделение на подающие теплоноситель трубопроводы и отводящие остывшую воду от радиаторов ;
• все приборы соединены в общую систему последовательно, а теплоноситель, проходя по системе, описывает кольцо;
• закрытая однотрубная система отопления (с замкнутым кругом циркуляции горячей воды) может комбинироваться с двухтрубной — в этом случае подача воды на этажи и ее удаление происходит по двум каналам, а разводка — по одному.

Инженерами-строителями выделяются четыре разновидности однотрубных схем, которые отличаются между собой способом монтажа трубопровода, соединяющего котел с радиаторами.

1. Однотрубная схема отопления с нижним расположением труб. В этом случае теплоноситель протекает по трубам, расположенным горизонтально и проложенным вдоль пола (или под ним), после чего поднимается к установленным панелям отопления. Достоинства этой системы состоят в легкой регулировке температуры и возможности перекрывать отдельные элементы инженерной сети в случае аварий или для профилактического ремонта.

Система с нижним расположением труб

2. Однотрубная система отопления с верхней разводкой. Здесь теплоноситель, выходя из отопителя, сразу поднимается к самой верхней точке сети, после чего с помощью труб, уложенных горизонтально, распределяется по панелям отопления.

На фото — однотрубная система с верхним расположением труб

3. Однотрубная вертикальная система отопления. Ее особенность состоит в том, что в комнатах отсутствуют горизонтально уложенные трубы. Здесь теплоноситель, попадая в верхнюю точку, стекает вертикально вниз, проходя по пути через установленные в комнатах радиаторы.

Однотрубная вертикальная система отопления

4. Однотрубная горизонтальная система отопления принципиально похожа на предыдущую, но здесь трубы располагаются горизонтально. Часто такая схема используется в одноэтажных домах.

Однотрубная система обогрева с горизонтальным расположением труб и байпасами

Кроме описанных выше разновидностей, однотрубная схема системы отопления бывает:

• с естественной циркуляцией теплоносителя;
• с принудительной организацией тока воды.

В первом случае перетекание жидкости обеспечивается за счет разности температур и, соответственно, плотности. Напор остывшей воды, вытекающей из радиаторов, вытесняет менее плотный и горячий теплоноситель в более высокие точки трубопровода, откуда он и разливается далее.

Чтобы такая сеть функционировала нормально, необходимо при установке труб организовать их уклон в сторону котла на 3-4 градуса. А это не всегда возможно в одноэтажных зданиях большой протяженности (более 30 метров).

Насос для принудительной циркуляции воды

Система принудительной циркуляции дополнительно оборудуется насосом, который устанавливается перед входом обратного (холодного) трубопровода в котел. В этом случае уклон можно делать меньшим (от 0,5 до 1 градуса).

Обратите внимание!
Схема с естественной циркуляцией предпочтительнее, так как является более энергонезависимым — ее работа не зависит от наличия либо отсутствия электроэнергии.

Во избежание застоя воды при отключении электричества инженеры советуют устанавливать так называемый разгонный коллектор. Это обычная вертикальная труба, которая поднимает теплоноситель в верхнюю точку системы — на высоту не менее 1,5 метра относительно радиаторов.

Монтаж

Принцип работы и элементы

Однотрубная закрытая система отопления представляет собой кольцо, в которое включены все ее составные части:

• котел, который разогревает теплоноситель до заданной температуры;
• трубы, по которым горячая вода доставляется к радиаторам, а после их прохождения — к котлу;
• панели отопления;
• расширительный бак.

Выбирая котел, обратите внимание на используемый им тип топлива. Наиболее экономичны отопители, где вода разогревается газом. Но для этого нужно, чтобы магистральный газопровод подходил к вашему участку. Кроме того, часто используют оборудование на твердом или жидком топливе, сжиженном баллонном газе или комбинированные агрегаты.

Котлы для разогрева теплоносителя

Диаметр труб зависит от протяженности сети отопления, типа радиаторов площади дома, мощности котла и так далее. В настоящее время наиболее распространены трубопроводы из различных полимеров.

Выбирая трубы и радиаторы для конструирования однотрубной отопительной системы необходимо обязательно принимать во внимание инженерные параметры (объем необходимой жидкости, ее давление, температуру, диаметр трубопроводов, площадь радиаторов и так далее), которые должны быть определены заранее.

Расчет гидравлический отопления — однотрубной системы с любым расположением магистрали, подающей теплоноситель — можно произвести самостоятельно либо поручить эту работу специалисту. Цена на подобную услугу, как правило, не очень высока.

Расширительный бак необходим для регулирования давления жидкости в системе и предупреждения ее поломки в случае его повышения. Современная система отопления предусматривает использование расширительной емкости закрытого типа. Она состоит из двух камер, разделенных гибкой перегородкой. В одну из них закачан воздух под высоким давлением, вторая подключена к отопительным трубопроводам.

Схема устройства расширительного бака

Обратите внимание!
Расширительные баки закрытого типа могут быть установлены не только в верхней точке системы, но и в любом удобном для вас месте, например, котельной или подсобном помещении.
Еще одно его достоинство в том, что отсутствие прямого контакта с воздухом предупреждает преждевременную коррозию металлических частей системы отопления.

Выбор вариантов подключения отопительных панелей

Однотрубная схема подключения радиаторов отопления предусматривает проточное протекание теплоносителя или конструирование так называемых байпасов — участков труб, через которые может проходить горячая вода, минуя радиатор.

В первом случае не предполагается обустройство стояка для транспортировки жидкости. Вода поступает от котла и протекает через каждый радиатор: от верхних к нижним или от ближних к дальним. При этом температура воды будет постепенно понижаться и самые нижние (дальние) помещения могут обогреваться плохо.

Избежать такой ситуации можно, если в начале системы отопления монтировать радиаторы меньшей площади, чем в конце.

Схема тока воды в последовательной системе

Минусом системы справедливо считается невозможность установить на трубопроводы запорную арматуру и терморегулирующие клапаны, так как перекрытие одного крана повлечет за собой неработоспособность системы в целом.

Во втором случае под радиатором отопления монтируется транзитный трубопровод — байпас — благодаря которому и обеспечивается более эффективный обогрев всех помещений.

Обратите внимание!
Байпасы должны быть изготовлены из труб меньшего диаметра, чем основной трубопровод, иначе в радиатор не будет поступать достаточное количество теплоносителя.

Радиатор с байпасом и запорной арматурой

Все точки входа воды в панели отопления, а также обводные трубы должны быть оборудованы кранами. Это позволит регулировать температуру системы отопления в каждом помещении отдельно. Кроме того, при аварии можно временно отключить тот или иной участок и выполнить его ремонт или замену без полной остановки отопления.

Технология установки

Монтаж описываемой инженерной сети может производиться только после того, как выполнен гидравлический расчет однотрубной системы отопления. Именно от него зависит, какие элементы будут использоваться.

Сама же последовательность действий такова:

1. В заранее выбранном и подготовленном месте устанавливается отопительный котел. Инструкция, описывающая этот процесс, идет в комплекте с агрегатом. Целесообразно поручить монтаж этого оборудования специалисту организации, где вы приобретали устройство. Он даст гарантию на свою работу.
2. Конструируется трубопровод. При этом заранее необходимо смонтировать тройники в местах установки радиаторов отопления. Обязательно следите, чтобы все трубы были установлены с уклоном, иначе естественная циркуляция теплоносителя будет нарушена.

Трубы и фитинги для обустройства системы обогрева

3. В случае монтажа отопления с принудительным током воды, нужно установить электрический насос. Помните, что это оборудование рассчитано на перекачку воды, температура которой не превышает 60 градусов. Потому его нужно устанавливать в конечной точке системы — перед входом остывшего теплоносителя в котел.
4. Далее подключается расширительный бак. Как уже упоминалось, закрытая емкость с мембраной может быть смонтирована в любом месте, а открытая — только в самой высокой точке системы.
5. По окончании предыдущего этапа можно приступать к закреплению радиаторов отопления. Они прикрепляются к стене с помощью комплектных кронштейнов. Перед разметкой и сверлением нужно ознакомиться с рекомендациями производителя, касающимися установки. Важно соблюсти предписанные расстояния от стен, подоконников, полов и других конструктивных элементов здания.
6. Панели отопления устанавливаются исходя из выбранной вами схемы. Не забудьте подключить запорную арматуру, терморегуляторы, заглушки, краны для стравливания воздуха и так далее.

Не забудьте правильно установить радиаторы

7. Перед заливкой теплоносителя производится опрессовка сжатым воздухом, после чего система наполняется водой, производится ее пробный пуск и настраиваются режимы работы.

Однотрубная вертикальная система отопления с нижней разводкой труб больше подходит для многоэтажных частных домов, с горизонтальной — для одноэтажных. Но помните, что при площади дома более 200 кв. метров и протяженности труб более 30 метров нужно либо устанавливать мощные насосы, либо выбирать другую схему монтажа отопительной системы.

Вывод

Горизонтальная однотрубная система отопления является одним из наиболее эффективных способов обогрева небольших по площади жилищ. Если вы являетесь владельцем просторного жилья, целесообразно остановить свой выбор на более сложных, но эффективных схемах. Их описанию посвящено видео, размещенное ниже.

Что такое схема трубопроводов и приборов (P&ID)

Вы хотите сделать свой P&ID?

EdrawMax специализируется на построении диаграмм и визуализации. Из этой статьи вы узнаете все о том, что такое P&ID, символы P&ID, шаблоны P&ID и как создавать P&ID. Просто попробуйте бесплатно прямо сейчас!

Попробуй Бесплатно

• Часть 1. Что такое P&ID?
• Часть 2: История схемы трубопроводов и приборов
• Часть 3: Преимущества и недостатки P&ID
• Часть 4. Символы P&ID
• Часть 5: Как создать P&ID
• Часть 6: Советы по схеме трубопроводов и приборов
• Часть 7. Бесплатные шаблоны P&ID
• Часть 8: Заключение

Часть 1. Что такое P&ID?

Схема трубопроводов и КИП отображает компоненты трубопроводов (например, оборудование, клапаны, редукторы и т. д.) реального физического технологического потока и часто используется в инженерных проектах, таких как установка паровых котлов, теплообменников, электрических котлов. и более.

Чтобы прочитать схему трубопроводов и контрольно-измерительных приборов, просто разбейте общую схему на более мелкие части, а затем проследите от одного оборудования и проследите за трубопроводом. Последний тип показывает изображение отдельных шагов процесса в последовательном порядке.

Основными целями использования схем трубопроводов и КИПиА являются:

• Чтобы лучше понять условия проектирования инженерного проекта;
• Эффективно эксплуатировать, поддерживать и модифицировать технологическую систему;
• Удобная компоновка и демонстрация физической последовательности систем с акцентом на схемы управления и останова, требования безопасности и нормативные требования, а также основные детали запуска и эксплуатации.

шаблон схемы трубопроводов и КИПиА

Часть 2: История схемы трубопроводов и приборов

Как правило, схема трубопроводов и контрольно-измерительных приборов подготавливается на этапе планирования технологического процесса, и монтажники обращаются к этой схеме при настройке установки. Однако есть еще одна диаграмма, называемая технологической схемой или PFD, которая предшествует P&ID.

Схема технологического процесса демонстрирует схему концептуального рабочего процесса, т. е. того, как полнофункциональное оборудование будет работать после установки. PFD не включает детали, такие как цифры, цифры или данные о точном измерении.

После того, как PFD подготовлен, он используется в качестве справочной документации для построения P&ID, который содержит особенности рабочего процесса, такие как система трубопроводов, двигатели и другие важные узлы. Тем не менее, необходимо отметить, что цель P&ID — проиллюстрировать важные трубы и механизмы, поэтому они не должны быть слишком подробными. Если конкретный раздел схемы трубопроводов и приборов нуждается в доработке, для этого сегмента необходимо создать отдельную схему.

Часть 3: Преимущества и недостатки P&ID

Схема трубопроводов и контрольно-измерительных приборов (P&ID) имеет определенные достоинства и недостатки, и в зависимости от инфраструктуры, которую вы планируете построить, эти моменты могут сильно различаться. Тем не менее, некоторые из наиболее распространенных преимуществ и недостатков идеального P&ID включают в себя:

Преимущества

• Хорошо подготовленная схема трубопроводов и КИП позволяет персоналу практически точно оценить ход строительства.
• Помогает сформировать прочную основу для программирования управления
• Служит общим символическим языком, который могут использовать дизайнеры из всех регионов мира для общения друг с другом и обмена идеями, связанными с промышленной автоматизацией.
• Помогает в подготовке и внедрении систем контроля безопасности

Недостатки

• Диаграммы P&ID не являются полностью надежными, поскольку они не содержат точных деталей.
• Самостоятельно рисовать схемы трубопроводов и контрольно-измерительных приборов сложно, и в качестве справочной иллюстрации требуется схема технологического процесса (PFD).
• Нельзя повторно использовать в нескольких проектах, и для каждой компании должна быть разработана отдельная схема трубопроводов и приборов.
• При построении схемы трубопроводов и контрольно-измерительных приборов необходимо использовать правильные символы и значки, в противном случае инженеры могут подготовить неисправное оборудование.

Схемы трубопроводов и контрольно-измерительных приборов использовались во многих областях, таких как металлургический сектор, промышленность кондиционирования воздуха, секторы производства электроэнергии и так далее. Основные области применения таких диаграмм:

• Для проектирования производственного процесса физического предприятия со сложными химическими или механическими этапами. Это особенно важно для проверки безопасности.
• Для обучения новых рабочих и подрядчиков до того, как они приступят к работе на заводе.
• Для получения сметы капитальных затрат по проекту и разработки спецификации контракта по проекту, например, руководств и стандартов для эксплуатации объекта.

Часть 4. Символы P&ID

Для схемы трубопроводов и КИП не существует стандартного шаблона, но вы можете увидеть некоторые из следующих элементов:

• Различные виды оборудования, в том числе клапаны, редукторы, сливы и т. д.;
• Детали оборудования, такие как размеры, идентификационные номера, рейтинг, мощность и многое другое;
• Подробная информация о спецификациях, включая идентификацию элемента, требования к изоляции, направления потока, ссылки на межсоединения, уровень качества, различные интерфейсы, постоянный запуск и линии промывки.

Оборудование

Оборудование имеет уникальные различные блоки, которые отличаются от других категорий схем трубопроводов и КИП. Категория оборудования содержит объекты и устройства, такие как компрессоры, конвейеры, двигатели, турбины, пылесосы и многое другое.

Формы трубопроводов и соединений

Трубы используются для транспортировки жидких веществ в промышленных схемах. Трубопровод имеет несколько различных материалов, таких как металл и пластик, для создания различных типов, включая многолинейные трубы, сепараторы и т. д.

Суда

Обычно сосуд представляет собой своего рода контейнер, используемый для хранения жидкости или изменения свойств жидкости во время хранения. Категория судов охватывает от резервуаров до колонн, как вы можете видеть ниже:

Теплообменники

Теплообменник используется для эффективной передачи тепла от различных областей или сред. Эта категория включает в себя множество различных форм устройств, таких как бойлеры, конденсаторы, барабаны для шлангов и многое другое.

Насосы

Как правило, насос представляет собой устройство, которое использует давление для подъема или сжатия жидкостей в других промышленных объектах и ​​из них. В эту категорию входят насосы, вентиляторы, эжекторы, распылители и многое другое.

Инструменты

Прибор используется для измерения и контроля величин, включая расход, температуру или давление. В категорию инструментов входят домовые индикаторы, передатчики, счетчики водосливов, контроллеры и так далее.

Клапаны

Клапан используется инженерами для управления потоком жидкости путем открытия или закрытия проходов в системе трубопроводов. В этот раздел входят ротаметры, датчики, шарики и многое другое.

Часть 5: Как создать P&ID

Шаг 1 : Запустите EdrawMax на вашем cpmputer. Перейдите к [Промышленное проектирование] и откройте пример P&ID.

Шаг 2 : Перетащите встроенные символы из библиотеки. Кроме того, вы можете использовать предустановленный шаблон для ускорения работы.

Шаг 3 : Соедините формы и оборудование схемы трубопроводов и КИП с трубопроводами в разных направлениях. Отрегулируйте длину и ширину трубопровода в соответствии с вашими потребностями. Также имейте в виду, что для некоторого оборудования может потребоваться специальная настройка.

Шаг 4 : Настройте формы трубопроводов и приборов, изменив цвет и размер по умолчанию. Вы можете дополнительно добавить текст или пометить каждое оборудование.

Шаг 5 : Когда ваш P&ID будет готов, вы можете экспортировать его в JPG, PNG, SVG, PDF, Microsoft Word, Excel, PowerPoint, Visio, HTML одним щелчком мыши. Таким образом, вы можете поделиться своими рисунками с людьми, которые не используют EdrawMax , без необходимости искать способы преобразования форматов файлов.

Если вы ищете подходящий инструмент для рисования, почему бы не попробовать EdrawMax? Приходите и используйте EdrawMax, пусть новичок станет мастером, пусть мастер узнает больше. :

Часть 6: Советы по схеме трубопроводов и приборов

Несколько важных моментов, которые вы должны иметь в виду при подготовке схемы трубопроводов и приборов, чтобы извлечь из нее максимальную пользу:

• Убедитесь, что в P&ID включены важные детали, такие как обязательные клапаны, механическое оборудование, направление потока, входные данные компьютерной системы управления и т. д.
• Избегайте добавления чрезвычайно подробной информации, такой как управляющие реле, коленчатые соединения и т. д. При необходимости эти элементы можно продемонстрировать на отдельной подробной диаграмме.
• Обязательно создайте список оборудования, которое должно быть добавлено к конечному блоку, а затем используйте этот список при подготовке схемы трубопроводов и контрольно-измерительных приборов.
• Всегда соединяйте трубы на схеме, а на самой схеме выполняйте несколько пробных прогонов для оценки и устранения недостатков, на которые может наткнуться блок после внедрения
• Оставайтесь открытыми для предложений от опытных инженеров и дизайнеров, чтобы получить лучший экземпляр P&ID.

Часть 7. Бесплатные шаблоны P&ID

Процесс кипячения воды

Этот пример здесь показывает общий процесс перехода от жидкой фазы к газообразной фазе. В этом случае давление паров жидкости равно атмосферному давлению, действующему на жидкость.

пример pid процесса кипячения воды

Система производства электроэнергии

Система генерации электроэнергии, которую также называют электростанцией или электростанцией, представляет собой комплекс промышленного оборудования для выработки электроэнергии. Вы можете увидеть различные объекты, такие как баки электропитания и турбины низкого давления, на следующей диаграмме.

Система производства электроэнергии

Испарительный процесс

На этой диаграмме показана система испарителя с некоторыми элементами и тремя ключевыми испарителями. Следя за трубопроводами на этой схеме, вы можете ясно увидеть, как испаряется вода.

Пример p&id процесса испарения

Система кондиционирования воздуха

На этом примере схемы трубопроводов и приборов показан общий процесс отвода тепла и влаги из определенного пространства для улучшения условий жизни. Ключевой кондиционер установлен посередине и снабжен патрубками в разные стороны.

Пример p&id кондиционирования воздуха

Система SCR с низким содержанием пыли

SCR относится к селективной каталитической нейтрализации, которая представляет собой усовершенствованную систему контроля выбросов. Нажмите на диаграмму ниже, чтобы ознакомиться с более подробной информацией, или вы можете бесплатно скачать ее в формате PDF.

Пример системы SCR с низким содержанием пыли

Часть 8: Заключение

Схема трубопроводов и контрольно-измерительных приборов является важным элементом для подготовки всех типов промышленного оборудования. Хотя она используется в качестве справочной схемы, на которую инженеры полагаются во время практической реализации блоков, сама диаграмма основана на блок-схеме процесса или PFD, которая отражает концептуальную схему того, как должна работать автоматическая машина.

Поскольку схема трубопроводов и контрольно-измерительных приборов (P&ID) не содержит мельчайших подробностей о мелких деталях, используемых в оборудовании, инженерам необходимо создать отдельную диаграмму для демонстрации мелких компонентов. Такая диаграмма может также включать точные цифры и характеристики шестерен, чтобы помочь технологам изготовить и/или настроить машину в соответствии с конкретными потребностями производственного предприятия.

EdrawMax для настольных ПК

Создайте более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

турецких лир ОНЛАЙН

Больше шаблонов

Ниже приведены дополнительные шаблоны схем трубопроводов и КИП, которые помогут вам разобраться в данной области. Все это можно редактировать с помощью бесплатно загружаемого программного обеспечения для построения схем трубопроводов и КИПиА. Не стесняйтесь нажимать на любой из них, чтобы увидеть более подробную информацию.

Другие связанные статьи

Видеоруководство – Как создать P&ID

Символы и использование P&ID HVAC

Однотрубная система отопления: варианты устройства, способы подключения

Содержание статьи:

• Принцип действия
• Плюсы и минусы однотрубной системы
• Методы установки
• Варианты подключения радиатора к магистрали

Однотрубная система водяного отопления предназначена для отопления частных и муниципальных домов и квартир. Его выбирают домовладельцы, желающие установить схему, не требующую больших вложений. Это более выгодный вариант по сравнению с другими видами разводки, например, коллекторной или двухтрубной. При выборе такой системы полезно заранее ознакомиться с принципом ее работы, достоинствами и недостатками, вариантами устройства и способами подключения.

Принцип действия

В однотрубной системе температура в последнем радиаторе всегда будет низкой и в помещении холодно

Каждая водяная система работает по принципу теплообмена между циркулирующим по контуру теплоносителем и воздуха, содержащегося в отапливаемом помещении. Подача воды к батареям осуществляется в зависимости от планировки помещения, где они установлены. Подача воды осуществляется с помощью лежаков по горизонтальному трубопроводу магистрального типа или вертикальным стоякам. Виды разводки системы реализуются с учетом того, как проходит теплоноситель по контуру, и делятся на два вида:

• гравитационные, когда теплоноситель движется самотеком;
• с принудительной циркуляцией.

Для стабильной работы любой системы необходимо, чтобы диаметр распределительной трубы превышал размер патрубков радиаторов. Это правило не распространяется на вертикальные стояки, в которых теплоноситель стекает вниз за счет силы тяжести.

Отличие однотрубной и двухтрубной системы

Однотрубная система отопления работает от агрегатов, соединенных одной трубой. Теплоноситель в нем должен быть подключен последовательно к каждому прибору. В двухтрубной схеме предусмотрены две трубы, предназначенные для подающего и обратного стока, в этом случае теплоноситель по трубе поступает к батареям, а по обратному выходу поступает в котел. Основное отличие однотрубной разводки в том, что радиаторы подключаются к единой распределительной линии.

Плюсы и минусы однотрубной системы

Однотрубная система больше подходит для небольших домов с небольшой площадью обогрева.

Однотрубная система отопления любой квартиры или частного дома прогревается быстрее, чем двухтрубная. Если соблюдать правила монтажа, система будет хорошо сбалансирована, начнётся равномерный обогрев помещений. Эта схема выбрана для эстетичного вида, так как для разводки нужна всего одна труба. Помимо основных преимуществ при разводке однотрубного типа, вы можете подключить кран к батарее, что позволит снять ее, не отключая всю систему отопления. Такой тип схемы целесообразно устанавливать в небольших частных домах, это более экономичный вариант, в отличие от двухтрубного метода.

Из минусов схемы с одной трубой указывают трудности с регулировкой температурного режима в помещениях. Для этого нужно использовать полипропиленовые термоклапаны или радиаторные регуляторы. Помимо регулировки, нужно создать сильное давление и установить мощные насосы с баками для расширения в максимальной точке контура. Если дом двухэтажный, теплоноситель должен идти сверху. В больших домах иногда приходится увеличивать количество секций в батареях, из-за чего приходится увеличивать их длину и затрачивать дополнительные силы на размещение.

Способы монтажа

Однотрубное отопление в частном доме может быть открытым или закрытым, вертикальным или горизонтальным, с нижней или верхней разводкой, естественной или искусственной циркуляцией теплоносителя.

Системы с естественной и принудительной циркуляцией

Естественная циркуляция, при которой бак находится вверху помещения, создавая давление, насос отсутствует

Система с естественной циркуляцией считается наиболее распространенной. Раньше однотрубное типовое отопление такого типа устанавливалось во всех одноэтажных домах, в том числе и с печным отоплением. В ее план входит бак с расширителем, расположенный под потолком, в который стекает вода из котла. Затем самотеком поступает в газовые или автоматические радиаторы по трубам.

Сейчас в большинстве многоэтажных и частных домов устанавливаются автоматические котлы со встроенными циркуляционными насосами.

При необходимости установки котла с комплексной автоматикой насос для него устанавливается отдельно во избежание перегрева при воспламенении топлива до предельных температур. Контуры с принудительной циркуляцией позволяют реализовывать проекты повышенной сложности, их часто используют для монтажа и подключения теплых полов. Принудительная циркуляция актуальна для многоэтажных домов или домов с мансардными конструкциями.

Открытая или закрытая система отопления

Бак в открытой системе сообщается с воздухом, необходимо доливать воду по мере ее испарения

В открытых системах, которые очень распространены, уровень воды внутри бака повышается после перегрева и снижается при охлаждении. Их дополняют баки с патрубками для сброса избыточного пара и атмосферного давления. Автоматизированные устройства, работающие на газе, пеллетах или мазуте, дополняются компактными расширительными баками, которые компенсируют расширение при минимальном давлении.

Так как от температуры будет зависеть само давление, то при отсутствии неисправностей котел сам отключается, давление в нем падает. Если котел работает на торфяном топливе, угле или дровах, процесс горения в нем невозможно остановить быстро, что может вызвать перегрев воды.

Конструкция открытой или закрытой системы обязательно должна включать расширительный бак, полипропиленовый насос, клапан для выпуска пара и контур автоматической подпитки. Для твердотопливных котлов чаще используют закрытые системы.

Горизонтальная и вертикальная компоновка

Вертикальная система, предназначенная для многоэтажных домов

Выбор варианта однотрубной схемы одноконтурного типа полностью зависит от типа строения, этажности здания и других факторов . Для небольших домов идеальным вариантом считается горизонтальная обвязка необходимого диаметра. В зданиях площадью более 60 кв.м. а при числе комнат более трех рекомендуется использовать горизонтальную схему, если речь идет о здании с одним этажом, и вертикальную для двухэтажного. Во втором случае проводка устанавливается на втором этаже, затем протягивается сверху вниз, после чего подводится к котлу.

Вертикальная разводка в однотрубной системе отопления в основном применяется в многоэтажных домах, где вода уходит на чердак или на верхний этаж и сливается вниз по отдельным стоякам, после чего проходит через радиаторы. Такая схема называется Ленинградской.

При горизонтальном подключении трубы располагаются горизонтально, а отопительные приборы подключаются друг за другом. Этот способ актуален для одноэтажных зданий, так как доставляет гораздо меньшую трудоемкость.

Варианты подключения радиатора к магистрали

Для подключения аккумуляторов к магистрали используются различные варианты и схемы. Эффективность подачи теплоносителя зависит от способа, поэтому так важно выбрать наиболее подходящий.

Диагональное

Диагональное подключение считается наиболее эффективным, эта схема используется производителями при испытаниях отопительных приборов. Другие варианты хуже отдают тепло. Также диагональный способ достаточно универсален, что позволяет использовать его как в однотрубной, так и в двухтрубной схеме.

Боковая

Если сравнивать с диагональной, то при боковом подключении эффективность обогрева будет несколько ниже, примерно на 2%, если в батарее не более 10 секций. Если радиатор имеет большую длину, его дальние края не будут полностью прогреваться или останутся холодными. Во избежание проблем в панельных батареях устанавливают расширители потока – специальные трубки, которые подводят теплоноситель к середине. Подобные устройства можно размещать в батареях из алюминия или металлических сплавов для повышения теплового КПД.

Нижнее соединение

Диагональное соединение

Боковое подключение

Нижнее

Нижнее или седловидное подключение считается наименее эффективным, потери тепла при нем достигают 12-14%.
