Типовые схемы обвязки котельной для отопления

Котельная в подвале или цоколе с газовым котлом BAXI и резервным электрическим

Вам подойдет это решение если Вы планируете монтаж новой системы отопления или реконструкцию старой со следующими условиями:

• котельная в подвале или в цокольном этаже;
• напольный газовый котел BAXI SLIM или аналог;
• резервный электрический котел с ручным включением на случай аварии основного газового;
• отсутствует проект отопления и нет возможности выполнить гидравлический расчет контуров отопления.

Особенности и преимущества данного решения:

• минимальное кол-во соединений;
• полный контроль за работой системы по термометрам на кольцевом коллекторе и на каждом потребителе;
• удобное и безопасное расположение электрокотла;
• минимальное кол-во элементов системы – общий циркуляционный насос и группа безопасности для 2-х котлов, всего лишь 1 воздухоотводчик!

Совместимое оборудование: BSGE-50-25. 21 Группа безопасности электрокотла (цвет “черный муар с серебром”), NGSS-25 (нержавеющая, 1″, прямая, краны LD, термометры WATTS), NGSS-25C (нержавеющая, 1″, поворотный смеситель Esbe VRG132 KVs 6.3, краны LD, термометры WATTS), NGSS-25CTS (нержавеющая, 1″, смеситель термостат. Esbe VTA372 KVs 3.4, 20-55°С, краны LD, термометры WATTS), RM-60-3.EPP, RM-60-5.EPP

Схема отопления двухэтажного дома газовым котлом настенным одноконтурным

Схема отопления для двухэтажного дома площадью до 250 кв.м настенным одноконтурным газовым котлом с отдельным бойлером ГВС на 2-4 контура + бойлер на прямую от котла.

Совместимое оборудование: Baxi ECO 4S 1.24 F (24 кВт), BMSS-40-3D (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика), BMSS-40-3DU (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика), BMSS-40-4D (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.

UMS, подключение термодатчика), BMSS-40-4DU (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика), Bosch 6000 W WBN 6000-35 H (35 кВт), Buderus U052-24, Buderus U052-28, Buderus U072 24, Navien Deluxe One 35K, NGSS-20 (нерж., ¾″, 90 мм, прямая группа), NGSS-20C (нерж., ¾″, 90 мм, поворотный смеситель ESBE VRG 131 KVs 6.3), NGSS-20CTS (нерж., ¾″, 90 мм, термостатический смеситель ESBE VTA 321 20-43℃ KVs 1.6), Protherm РЫСЬ LYNX condens 30 MKO -A (H-RU), Vaillant ecoTec plus VU INT IV 306/5‑5 H, Как установить газовый котел Wolf FGB 24 / 28 / 35 (примеры монтажа, где купить из наличия), Консоль расширительного бака BKSS-24D (бак до 24 л снизу) в сборе (воздухоотводчик Flamco, нерж. манометр Росма, предохр. клапан Watts 6 бар), Консоль расширительного бака BKSS-24U (бак до 24 л сверху) в сборе (воздухоотводчик Flamco, нерж. манометр Росма, предохр. клапан Watts 6 бар), Основание консоли расширительного бака BKSS-18D.BASIS для системы отопления (бак до 18 л снизу), Основание консоли расширительного бака BKSS-18U.BASIS для системы отопления (бак до 18 л сверху), Основание консоли расширительного бака BKSS-24D.BASIS для ГВС (бак до 24 л снизу, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″), Основание консоли расширительного бака BKSS-24U.BASIS для ГВС (бак до 24 л сверху, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″, для дренажного крана Gp½″(НР))

Схема отопления настенным газовым котлом c частотным насосом

Схема отопления частного дома площадью до 250 кв.м настенным одноконтурным газовым котлом со встроенным частотным насосом + бойлер на прямую от котла.

В данном решении отопление может быть представлено несколькими ветками радиаторов и теплыми полами на базе насосно-смесительных узлов требующими подпора от котлового насоса.

Совместимое оборудование: MKSS-40-3D (до 40 кВт, магистраль G ¾″, 3 контура G ¾″ из них 2 вертикальных), MKSS-40-3DU (до 40 кВт, магистраль G ¾″, 3 контура G ¾″ звездочкой), MKSS-40-4D (до 40 кВт, магистраль G ¾″, 4 контура G ¾″ из них 3 вертикальных), MKSS-40-4DU (до 40 кВт, магистраль G ¾″, 4 контура G ¾″ из них 2 вниз, 1 вверх и 1 в сторону), NGSS-20 (нерж., ¾″, 90 мм, прямая группа), NGSS-20C (нерж., ¾″, 90 мм, поворотный смеситель ESBE VRG 131 KVs 6.3), NGSS-20CTS (нерж., ¾″, 90 мм, термостатический смеситель ESBE VTA 321 20-43℃ KVs 1.6), Как установить газовый котел Wolf FGB 24 / 28 / 35 (примеры монтажа, где купить из наличия), Консоль расширительного бака BKSS-24D (бак до 24 л снизу) в сборе (воздухоотводчик Flamco, нерж.

манометр Росма, предохр. клапан Watts 6 бар), Консоль расширительного бака BKSS-24U (бак до 24 л сверху) в сборе (воздухоотводчик Flamco, нерж. манометр Росма, предохр. клапан Watts 6 бар), Кран латунный шаровой LD Pride 47.20.В-Н.Б Ду 20 бабочка (арт. LD 47.302.20), Основание консоли расширительного бака BKSS-18D.BASIS для системы отопления (бак до 18 л снизу), Основание консоли расширительного бака BKSS-18U.BASIS для системы отопления (бак до 18 л сверху), Основание консоли расширительного бака BKSS-24D.BASIS для ГВС (бак до 24 л снизу, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″), Основание консоли расширительного бака BKSS-24U.BASIS для ГВС (бак до 24 л сверху, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″, для дренажного крана Gp½″(НР))

Схема отопления частного дома с настенным газовым котлом

• объект отапливаемой площадью не более 400 м²
• мощность до 60 кВт при общей подаче < 2.
  6 м³/ч (для ΔT=20°C)
• присоединение основного котла G 1¼’’, потребителей G 1’’

Совместимое оборудование: BM-60-3D (до 60 кВт, вх. G 1¼″, 2+1 контура G 1″, кронштейны K.UF), BM-60-3DU (до 60 кВт, вх. G 1¼″, 1+1+1 контура G 1″, кронштейны K.UF), BM-60-4D (до 60 кВт, вх. G 1¼″, 3+1 контура G 1″, кронштейны K.UF), BM-60-5D (до 60 кВт, вх. G 1¼″, 4+1 контура G 1″, кронштейны K.UF), BM-60-5DU (до 60 кВт, вх. G 1¼″, 2+2+1 контура G 1″, кронштейны K.UF), BMSS-60-3D (нерж., до 60 кВт, подкл. котла G 1¼″, 2+1 контура G 1″, кронштейны K.UF, матовая полировка), BMSS-60-3DU (нерж., до 60 кВт, подкл. котла G 1¼″, 1+1+1 контура G 1″), BMSS-60-4D (нерж., до 60 кВт, подкл. котла G 1¼″, 3+1 контура G 1″, кронштейны K.UF, матовая полировка), BMSS-60-5D (нерж., до 60 кВт, подкл. котла G 1¼″, 4+1 контура G 1″), BMSS-60-5DU (нерж., до 60 кВт, подкл. котла G 1¼″, 2+2+1 контура G 1″, кронштейны K.

UF, зеркальная полировка), K.UF, NG-25 (1″, 125 мм, прямая группа), NG-25C (1″, 125 мм, смеситель под сервопривод ESBE VRG 131 KVs 10), NG-25C(V) (1″, с поворотным смесителем), NG-25CTS (1″, с термостатическим смесителем Kvs 3.4), NGSS-25 (нерж., 1″, 125 мм, прямая группа), NGSS-25 (нержавеющая, 1″, прямая, краны LD, термометры WATTS), NGSS-25C (нерж., 1″, 125 мм, смеситель под сервопривод ESBE VRG 131 KVs 10), NGSS-25C (нержавеющая, 1″, поворотный смеситель Esbe VRG132 KVs 6.3, краны LD, термометры WATTS), NGSS-25CTS (нерж., 1″, 125 мм, термостат. смеситель ESBE VTA 372 KVs 3.4 20-55℃), NGSS-25CTS (нержавеющая, 1″, смеситель термостат. Esbe VTA372 KVs 3.4, 20-55°С, краны LD, термометры WATTS), Группа безопасности консольная BSGKSS-20

Схема отопления с напольным газовым котлом и резервным электрическим

• Объект отапливаемой площадью не более 800 / 1500 м²
• Мощность до 100/150 кВт при общей подаче < 4. 3 / 6.5 м³/ч (для ΔT=20°C)
• Напольный газовый котел с внешним циркуляционным насосом
• Резервный электрический котел

Совместимое оборудование: BM-100-3D (до 100 кВт, подкл. котла G 1¼″, 2 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-100-3DU (до 100 кВт, подкл. котла G 1¼″, 1 + 1 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-100-4D (до 100 кВт, подкл. котла G 1¼″, 3 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-100-5D (до 100 кВт, подкл. котла G 1¼″, 4 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-100-5DU (до 100 кВт, подкл. котла G 1¼″, 2+2 контура G 1″, боковой контур G 1¼″ , цвет ″черный муар металлик″), BM-100-6D (до 100 кВт, подкл. котла G 1¼″, 5 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик), BM-100-7D (до 100 кВт, подкл. котла G 1¼″, 6 контуров G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-100-7DU (до 100 кВт, подкл.

котла G 1¼″, 3+3 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-150-11DU (до 150 кВт, подкл. котла G 1½″, 5+5+1 контура G 1″), BM-150-4D (до 150 кВт, подкл. котла G 1½″, 3+1 контура G 1″), BM-150-5D (до 150 кВт, подкл. котла G 1½″, 4+1 контура G 1″), BM-150-5DU (до 150 кВт, подкл. котла G 1½″, 2+2+1 контура G 1″), BM-150-6D (до 150 кВт, подкл. котла G 1½″, 5+1 контура G 1″), BM-150-7D (до 150 кВт, подкл. котла G 1½″, 6+1 контура G 1″), BM-150-7DU (до 150 кВт, подкл. котла G 1½″, 3+3+1 контура G 1″), BM-150-9DU (до 150 кВт, подкл. котла G 1½″, 4+4+1 контура G 1″), BMSS-100-3D (до 100 кВт, подкл. котла G 1¼″, 2 контура G 1″, боковой контур G 1¼″, инверсное подключение), BMSS-100-3DU (до 100 кВт, подкл. котла G 1¼″, 1+1 контура G 1″, боковой контур G 1¼″, зеркально-матовая полировка), BMSS-100-4D (до 100 кВт, подкл. котла G 1¼″, 3 контура G 1″, боковой контур G 1¼″, зеркально-матовая полировка), BMSS-100-5D (до 100 кВт, подкл. котла G 1¼″, 4 контура G 1″, боковой контур G 1¼″, матовая полировка), BMSS-100-5DU (до 100 кВт, подкл. котла G 1¼″, 2+2 контура G 1″, боковой контур G 1¼″, зеркально-матовая полировка), BMSS-100-6D (до 100 кВт, подкл. котла G 1¼″, 5 контуров G 1″, боковой контур G 1¼″, матовая полировка), BMSS-100-7D (до 100 кВт, подкл. котла G 1¼″, 6 контуров G 1″, боковой контур G 1¼″, матовая полировка), BMSS-100-7DU (до 100 кВт, подкл. котла G 1¼″, 3+3 контура G 1″, боковой контур G 1¼″, матовая полировка), BMSS-150-11DU (нерж., до 150 кВт, подкл. котла G 1½″, 5+5+1 контура G 1″), BMSS-150-4D (нерж., до 150 кВт, подкл. котла G 1½″, 3+1 контура G 1″), BMSS-150-5D (нерж., до 150 кВт, подкл. котла G 1½″, 4+1 контура G 1″), BMSS-150-5DU (нерж., до 150 кВт, подкл. котла G 1½″, 2+2+1 контура G 1″), BMSS-150-6D (нерж., до 150 кВт, подкл. котла G 1½″, 5+1 контура G 1″), BMSS-150-7D (нерж., до 150 кВт, подкл. котла G 1½″, 6+1 контура G 1″), BMSS-150-9DU (нерж., до 150 кВт, подкл. котла G 1½″, 4+4+1 контура G 1″), NG-25C (1″, 125 мм, смеситель под сервопривод ESBE VRG 131 KVs 10), NG-32 (1¼″, 125 мм, прямая группа), NG-32C (1¼″, 125 мм, смеситель под сервопривод ESBE VRG 131 KVs 16), NGSS-25 (нержавеющая, 1″, прямая, краны LD, термометры WATTS), NGSS-25C (нержавеющая, 1″, поворотный смеситель Esbe VRG132 KVs 6.3, краны LD, термометры WATTS), NGSS-25CTS (нержавеющая, 1″, смеситель термостат. Esbe VTA372 KVs 3.4, 20-55°С, краны LD, термометры WATTS), NGSS-32 (нерж., 1¼″, 125 мм, прямая группа), NGSS-32C (нерж., 1¼″, 125 мм, смеситель под сервопривод ESBE VRG 131 KVs 16), Группа безопасности консольная BSGKSS-20, Консоль расширительного бака BKSS-24D (бак до 24 л снизу) в сборе (воздухоотводчик Flamco, нерж. манометр Росма, предохр. клапан Watts 6 бар), Консоль расширительного бака BKSS-24U (бак до 24 л сверху) в сборе (воздухоотводчик Flamco, нерж. манометр Росма, предохр. клапан Watts 6 бар), Основание консоли расширительного бака BKSS-18D.BASIS для системы отопления (бак до 18 л снизу), Основание консоли расширительного бака BKSS-18U.BASIS для системы отопления (бак до 18 л сверху), Основание консоли расширительного бака BKSS-24D.BASIS для ГВС (бак до 24 л снизу, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″), Основание консоли расширительного бака BKSS-24U.BASIS для ГВС (бак до 24 л сверху, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″, для дренажного крана Gp½″(НР))

Отопление двухэтажного дома: однотрубная и двухтрубная схемы

Виды водяных систем отопления

Теперь давайте рассмотрим варианты монтажа водяного отопления. Как и в случае со способом циркуляции, мы имеем более простой и дешевый вариант, уступающий по техническим характеристикам более усложненному и затратному.

Однотрубные системы отопления

Первым — простым и дешевым — является однотрубная система водяного отопления дома, в которой жидкость будет последовательно проходить по всем трубам, радиаторам и другим приборам отопления, если они имеются в цепочке и по обратной трубе возвращаться в котел. Данный вариант лучше подходит, опять же, для небольшого помещения.

Минус таких систем – невозможность их грамотной балансировки. Первый прибор всегда горячий, последний всегда теплый.

Двухтрубные системы отопления

Для помещений большей площадью лучше остановить свой выбор на более совершенной двухтрубной системе. В этом случае будет использовано нижнее подключение радиаторов. Но действительно совершенной такая прокладка отопления станет в том случае, если вы подключите циркуляционный насос. В противном случае будет затруднен обогрев дальних комнат.

Кроме того, уменьшить скорость остывания жидкости в системе возможно с помощью установки специальных байпасов на каждую из батарей, а также регуляторов подачи жидкости к отдельно взятому радиатору.

Отличием двухтрубной системы водяного отопления является прокладка цельной трубы к дальнему из радиаторов, от которого делается разветвление к промежуточным приборам отопления. Таким образом, пройдя по всей системе отопления, теплоноситель возвращается в котел по специальной обратной трубе, что позволяет равномерно распределить теплоотдачу по всему помещению.

Конечно, главным недостатком такого обогрева является его дороговизна и сложность монтажа, но комфорт, который вы получите взамен того стоит.

Лучевая система отопления

Схема лучевой системы отопления

Два выше описанных вида прокладки отопительных труб являются представителями периметрального способа. Но есть альтернативный — лучевой. При такой прокладке трубы подводятся отдельно к каждому радиатору: одна, по которой теплоноситель поступает в отопительный прибор, другая — обратная. Такая система позволяет отрегулировать комфортный температурный режим в каждом из помещений дома. Кроме того при поломке одного из радиаторов или трубы нет необходимости отключать все отопление, достаточно сделать это только на нужном участке.

В виду большого количества труб при монтаже лучевой системы, все коммуникации монтируются прямо в пол или стены, что благоприятно сказывается на интерьере дома.

Наиболее оптимально при лучевой прокладке использовать насосную циркуляцию теплоносителя.

Отопление теплым полом

Наиболее оптимальным способом равномерно прогреть все помещение является прокладка водяных теплых полов в доме. Возможно использовать только эту систему, а возможно сочетать ее с другими отопительными приборами. Например, когда в комнатах установлены радиаторы, а в коридорах, ванной и санузле — теплый пол. То есть особенно актуальными теплые полы будут для помещений с кафельным или мраморным покрытиями.

Использование системы «теплый пол» возможно ё при принудительной циркуляции теплоносителя.

Из преимуществ, которые дает водяное отопление теплым полом можно выделить:

• Равномерный прогрев помещение. Стяжка, отдающая тепло путем излучения, отдает его в равных долях в каждом квадрате комнаты.
• Рациональное распределение тепла. Тепло движется снизу вверх.
• Комфорт и микроклимат.
• Отсутствие приборов отопления на стенах в большинстве случаем

Примеры

Разбираемся на примерах.

Расчет для двухтрубного контура

• Двухэтажный дом площадью в 340м².
• Строительный материал – инкерманский камень (природный известняк), характеризуемый низкой теплопроводностью. → Коэффициент утепления дома = 1.
• Толщина стен – 40 см.
• Окна – пластиковые, однокамерные.
• Теплопотери 1 этажа – 20 кВт; второго – 18 кВт.
• Двухтрубный контур с отдельным крылом на каждом этаже.
• Материал труб – полипропилен.
• Температура подачи — 80⁰C.
• Температура на выходе — 60⁰C.
• Дельта температур — 20⁰C.
• Высота потолков – 3 м.
• Регион – Крым (юг).
• Средняя температура пяти самых холодных дней зимы – (-12⁰C).

1. 340×3=1020 (м³) – объём помещения;
2. 20- (-12)=32 (⁰C) – разница (дельта) температур между помещением и улицей;
3. 1020×1×32/860≈38 (кВт) – мощность отопительного контура;

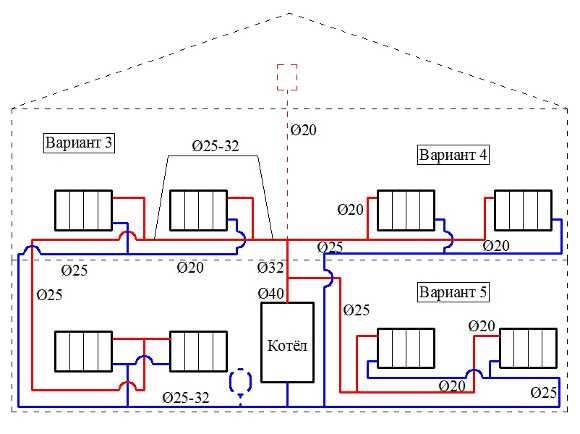

4. Определение сечения трубы на первом участке от котла до разветвления. Согласно таблице, приведённой ниже, для передачи тепловой мощности в 38 кВт подходят трубы с сечением в 50, 63 или 75 мм. Первый вариант предпочтительнее, т.к. обеспечивает наибольшую скорость движения носителя.
5. Для разводки потока носителя на первый и второй этаж, справочники предписывать трубы с диаметром в 32 мм и 40 мм для мощностей 18 и 20 кВт соответственно.
6. На каждом этаже контур делится на две магистрали с равноценной нагрузкой по 10 и 9 кВт соответственно и сечением в 25 мм.
7. По мере снижения нагрузки вследствие остывания теплоносителя диаметр труб следует уменьшить до 20 мм (на первом этаже – после второго радиатора, на втором – после третьего).
8. Обратная разводка производится в той же последовательности.

Для вычисления по формуле D = √354х(0.86хQ/∆t)/V, берём скорость носителя в 0,6 м/с. Получаем следующие данные √354х(0.86×38/20)/0,6≈31 мм. Это номинальный диаметр трубопровода. Для реализации на практике следует подбирать различные диаметру труб на разных участках трубопровода, которые в среднем сведутся к расчётным данным согласно алгоритму, описанному в пунктах 4-7.

Определение диаметра труб для однотрубной системы с принудительной циркуляцией

Как и в предыдущем случае, расчёт производится по обозначенной схеме. Единственное исключение заключается в действии насосного оборудования, увеличивающего скорость движения носителя и обеспечивающего равномерность его температуры в контуре.

1. Значительное снижение мощности (до 8,5 кВт) происходит только на четвёртом радиаторе, где и осуществляется переход на диаметр в 15 мм.
2. После пятого радиатора происходит переход на сечение в 12 мм.

Однотрубная или двухтрубная?

Как можно понять из названия, эти системы различаются по числу магистральных трубопроводов, подающих теплоноситель в радиаторам. В однотрубной схеме все подводки от батарей присоединяются к одному общему трубопроводу, он является одновременно подающим и обратным. Ярким примером такой системы считается знаменитая «ленинградка», показанная ниже на рисунке:

При кажущейся простоте монтажа и экономии материалов однотрубная система обладает одним серьезным недостатком. Поскольку каждая батарея сбрасывает остывшую воду в общую магистраль, то к следующему радиатору теплоноситель приходит с более низкой температурой и так далее, до конца ветви. Из-за чего самый последний отопительный прибор может быть еле теплым. Что это значит?

Комнату все равно надо обогревать, а значит, придется наращивать теплоотдачу батареи, то есть, увеличивать количество секций. Получается, мы сэкономили на трубах и фитингах, но потратились на дополнительные секции. Прибавьте сюда трудности с регулированием в двухэтажных домах и невозможность естественной циркуляции.

Недостаток двухтрубной системы состоит лишь в том, что на ее сборку нужно больше материалов, так как в этом случае подающий и обратный коллектор разделены. То есть, теплоноситель приходит ко всем батареям по одной трубе, а уходит – по другой. Данная схема системы отопления частного дома обладает множеством достоинств, а потому наиболее популярна. Это повод для того чтобы остановить свой выбор именно на двухтрубной системе.

Особенности однотрубной системы отопления

Выбор одно- или двухтрубного отопления не зависит от этажности дома – подходят оба типа, но для зданий с 2-мя и более этажами обязательна установка циркуляционного насоса.

Наиболее эффективным считается обогрев с жидким теплоносителем (водой или антифризом), тогда как для маленьких одноэтажных домов, например, летних дач, можно рассмотреть и другие варианты.

Принцип работы и отличительные признаки

Отопительные радиаторы, согласно однотрубной схеме подключаются последовательно, то есть теплоноситель сначала попадает в один прибор, ближний к котлу, от него по трубопроводу – в другой и т. д. Закольцованный контур, который представляет собой сеть, подходит и для 2-этажного дома, так как он удобно располагается вдоль стен по периметру.

Простейшая схема однотрубного отопления для 2-этажного здания: от стояка подачи теплоноситель поступает в отопительные радиаторы, подключенные в последовательном порядке

Наличие запорной арматуры способно улучшить пользование системой. Например, кран Маевского предназначен для удаления воздушных «пробок», которые часто возникают во время простоя, то есть в летний период. Кроме него используют различные модели балансировочных вентилей, шаровых кранов, специальных регуляторов.

Принудительный способ циркуляции в однотрубной конструкции при временном отсутствии электричества можно заменить естественным, но для этого необходим монтаж мембранного бака и расположение горизонтальных труб под наклоном до 5º.

Оценка недостатков и преимуществ

Основным плюсом однотрубных сетей считают более легкое составление проекта и непосредственно сам монтаж. Минимум труб позволяет не ориентироваться на сложную планировку помещений, а просто прокладывать трубопровод строго по периметрам обоих этажей. Ценится и экономия на приобретении для единственной магистрали меньшего количества элементов – труб, кранов.

Одна труба занимает намного меньше места, чем две, поэтому ее можно замаскировать под напольным покрытием, незаметно проложить в дверных проемах, то есть произвести монтаж без нарушений интерьера.

Одним из главных недостатков однотрубной системы, актуальным для дома с 2 этажами, является быстрое остывание теплоносителя во время последовательного перемещения сквозь радиаторы (+)

К недостаткам можно отнести необходимость в покупке более мощного циркуляционного электронасоса, вследствие чего возрастает плата за электроэнергию. Регулировать уровень температуры в конструкции с последовательным подключением сложнее: при понижении интенсивности нагрева в ближайшем радиаторе автоматически произойдет понижение температуры во всей магистрали.

Важные значения

Когда напор теплоносителя, поступающий в трубы, имеет высокое значение, эффективность работы отопительной системы находится на максимальном уровне. А это, в свою очередь, позволяет как минимизировать теплопотери, так и обеспечить абсолютно все комнаты в квартирах многоэтажки необходимым теплом.

В многоэтажных домах допускается использование нескольких вариантов отопления: центральное, собственная котельная и индивидуальное.

Существует такое понятие, как рабочее давление в системе отопления многоквартирного дома. Условно оно подразделяется на три подвида:

1. Статическое давление. Этот показатель дает сведения о том, насколько сильное (или слабое) давление оказывает теплоноситель на трубы (батареи) изнутри. Он зависит от того, на каком по высоте уровне находится отопительное оборудование: чем выше стояк, тем большее значение у этого показателя.
2. Динамическое давление, то есть то, с которым теплоноситель движется по трубам.
3. Максимальное (допустимое) давление. Показывает значение безопасной эксплуатации труб, то есть с каким давлением может поступать в радиаторы (трубопроводы) носитель, чтобы не возникало аварийных ситуаций на трассе (порывов и прочего). Этот вид имеет наибольшее значение при запуске отопления в начале сезона: в это время возможны гидроудары из-за резкого увеличения давления в трубах. А это может привести к серьезным авариям как на узлах, так и на самих трубопроводах.

В этом видео вы узнаете как устроена ГВС в многоэтажке

Требования по ГОСТу

Какое давление в отопительной системе многоэтажного дома необходимо для нормального обогрева жилых помещений, прописано в СНиПах и ГОСТах. Опираясь на эти показатели, проводится и монтаж самих отопительных конструкций:

1. Здания высотой до 5 этажей — показатель не должен превышать значения 3−5 атмосфер.
2. Девятиэтажные жилые дома — до 7 атмосфер, но не ниже 5 атмосфер.
3. Жилые дома выше 10 этажей — от 7 атмосфер.

Соответствие этим нормативам обеспечивает получение тепла в домах на уровне +20…+22°C при относительной влажности 30−45%. Для получения этого значения температуры делается расчет, учитывающий все возможные нюансы, которые могут возникнуть в процессе работы системы. Чтобы потери тепла были минимальными, нужно следить за разницей показаний давления теплоносителя в трубах на первом и последнем этаже: значение не должно быть существенным.Это интересно: нормативы отопления СНиП.

Реальная величина

То, какое давление в центральной системе отопления дома будет в реальности, зависит от многих причин, среди которых наибольшее значение имеет мощность подающего оборудования и его состояние. Но это не единственное, что влияет на то, насколько будет тепло в квартире. Что еще имеет значение:

1. Диаметр труб, по которым циркулирует теплоноситель. Очень часто в многоквартирных домах жильцы при проведении ремонта на своих радиаторах отопления уменьшают диаметр трубы подачи. Это приводит к тому, что общий напор теплоносителя в системе ослабеет, а значит, в квартирах других жильцов батареи будут греть слабо.
2. Этаж, на котором расположена квартира, и ее удаленность от стояка. Считается, что это не имеет значения для обогрева жилья, но это не соответствует действительности: чем дальше находится жилое помещение от трубы основной подачи теплоносителя, тем прохладнее будут радиаторы в нем. К примеру, в угловых квартирах напор теплоносителя обычно слабее.
3. Изношенность отопительных приборов и трубопроводов — если оборудование уже ветхое, то не стоит ждать того, что показатели останутся на уровне, прописанном ГОСТом

Оборудование, комплектующие и материалы

Следующий шаг после разработки схемы – подбор всех элементов отопления:

• теплогенератора;
• радиаторов, коллектора теплых полов;
• труб;
• расширительного бачка, циркуляционного насоса, арматуры и деталей обвязки отопителя.

Сразу оговоримся, что в качестве отопительного агрегата будем рассматривать водогрейный котел. Установить воздушный или геотермальный тепловой насос без помощи специалистов у вас не получится, а присоединение водяного контура печки выполняется аналогично обвязке твердотопливного теплогенератора.

Как рассчитать вместительность расширительного резервуара, правильно подобрать насос и арматуру:

1. Полезный объем бачка должен составлять минимум 10% от общего количества теплоносителя, циркулирующего в тепловой сети. Водяная рубашка котла тоже считается.
2. Если площадь здания не превышает 150 м², то циркуляцию обеспечит насос с 25/40 либо 32/40. Первая цифра – диаметр резьбового присоединения, вторая – развиваемое давление. Агрегат 25/40 оснащен трубной резьбой 1” и способен выдать напор 0.4 Бар.
3. Для коттеджа больших размеров и напольных контуров насос лучше подобрать по алгоритму.
4. Отсекающие шаровые краны ставятся перед теплогенератором, расширительным резервуаром, насосным агрегатом и на патрубке подпитки. Дополнительное оборудование – буферная емкость, бак косвенного нагрева, гелиосистема – тоже должны отсекаться кранами.
5. Каждый радиатор отопления снабжается термостатическим клапаном на входе и балансировочным вентилем на выходе. В нерегулируемом исполнении на подающем патрубке батареи ставится шаровой кран.

Окончательный список комплектующих составляется после выбора основных элементов – теплосиловой установки, батарей и насоса с баком. Соответственно, дальше мы рассмотрим вопрос…

Двухтрубная схема подключения отопления

Система с двумя контурами отличается от однотрубной конструкции тем, что для нее требуется на порядок больше материалов. Впрочем, этот недостаток можно назвать единственным – во всем остальном двухтрубное отопление превосходит свой упрощенный аналог, поэтому монтаж отопления двухэтажного дома лучше выполнять именно по этой схеме.

Двухтрубная схема отопления двухэтажного дома функционирует следующим образом:

• Подающая магистраль предназначена для перемещения разогретого теплоносителя в радиаторы;
• Обратный трубопровод забирает остывший теплоноситель и возвращает его к отопительному оборудованию.

В двухконтурных системах могут использоваться любые отопительные приборы. Особого внимания требует их монтаж – перед тем, как сделать отопление в частном двухэтажном доме, нужно разобраться в способах подключения радиаторов.

Они могут встраиваться в систему по следующим схемам:

1. Нижнее подключение. Такой способ подключения отопительных приборов предполагает подводку труб снизу и позволяет скрыть магистрали под напольным покрытием. Недостатком нижнего подключения является снижение теплоотдачи – верхняя часть радиаторов может не прогреваться. Кроме того, такое подключение будет очень неэффективным в сочетании с чугунными радиаторами.
2. Одностороннее подключение. При диагональном подключении обратная труба подключается к нижнему патрубку радиатора, а подающий контур подводится сверху. Эффективность теплоотдачи в таком случае существенно выше, чем в предыдущем примере, но использовать такое подключение можно только для батарей с количеством секций менее 15.
3. Диагональное подключение. Самый популярный способ подключения радиаторов в двухэтажных домах. В такой схеме подводящий контур подводится с одной стороны сверху радиатора, а обратный контур подключается снизу на другой стороне, за счет чего обеспечивается максимально полное прохождение теплоносителя по внутренним полостям прибора.

Схемы двухтрубной системы отопления двухэтажного дома

Здесь мы рассмотрим несколько простых, наиболее распространенных двухтрубных схем водяного отопления двухэтажного дома, которые вполне можно сделать своими руками:

• с попутным подключением радиаторов, которые в свою очередь могут быть с горизонтальной или вертикальной, верхней или нижней разводкой;
• лучевую или коллекторную.

Каждая из них имеет свои особенности, свои плюсы и минусы и может быть как открытой, так и закрытой, как с естественной циркуляцией теплоносителя, так и с принудительной.

Такая схема отличается простотой и предполагает наличие двух горизонтальных контуров (петель) на каждом этаже. При этом, для того, чтобы сохранялись условия для естественной (гравитационной) циркуляции теплоносителя магистральные трубы контуров, как подающая, так и отводящая (обратка) должны быть смонтированы с уклоном 3-5. При верхней разводке подающей трубы сделать это достаточно просто. Недостаток – подающие трубы несколько портят интерьер.

Рис.1 Схема открытой двухтрубной системы отопления двухэтажного дома с горизонтальной разводкой и естественной циркуляцией

Такой вариант будет наиболее подходящим для энергонезависимого твердотопливного котла, когда хотят достичь максимальной автономии и независимости от наличия электроэнергии. Для разводки по такой схеме могут использоваться, как металлические (желательно), так и пластиковые или металлопластиковые трубы. В последних двух случаях, необходимо, чтобы подающая магистраль (в данном случае стояк) на расстоянии 1,5-2 м от котла, была металлической.

Открытая, с вертикальной разводкой и комбинированной циркуляцией

В данной схеме радиаторы на разных этажах подключаются с помощью вертикальных стояков. Система выполнена так, что может работать с естественной циркуляцией, но в нее, перед котлом, врезан байпас с циркуляционным насосом и запорной арматурой. Таким образом, система имеет возможность работать, как с принудительной, так и с естественной циркуляцией.

Рис. 2 Схема двухтрубного отопления двухэтажного дома с вертикальной разводкой и комбинированной циркуляцией

Закрытая, с горизонтальной нижней разводкой и принудительной циркуляцией

Такая схема предполагает использование в качестве расширительного, герметичного мембранного бака и наличие в системе избыточного давления (обычно, около 1,5 бар(атм.)). Если в качестве генератора используется электрический или газовый котел, который автоматически отключается при отсутствии электроэнергии, то такой вариант может быть вполне приемлемым. Нижняя разводка подающей трубы позволяет более эстетично вписать ее в интерьер помещения. Кроме того, при такой разводке, трубы могут быть проложены скрытым способом, например, под полом.

Рис. 3 Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

Закрытая лучевая (коллекторная) с нижней разводкой

Это еще один двухтрубный вариант, который отличается тем, что в нем каждый радиатор подсоединяется отдельно, с помощью специальных распределительных гребенок – коллекторов. Такие распределители, обычно, монтируются отдельно для каждого этажа, в нишах или других доступных, но малозаметных местах. Возможен также вариант размещения коллектора для всего дома в котельной или подвале. Но это потребует расхода дополнительное количества труб, что и так является одним из главных недостатков таких схем. Но, с другой стороны, они позволяют максимально удобно регулировать подачу тепла к каждому радиатору и наиболее равномерно распределять тепло по дому. При использовании коллекторной схемы разводки системы отопления, чаще всего, трубы укладывают скрытым способом, под полом или в нишах.

Рис. 4 Схема коллекторной (лучевой) системы отопления двухэтажного дома

Схемы по направлению теплоносителя

С горизонтальной разводкой

Схема газового отопления с горизонтальным типом разводки производится следующим образом:

…

• от газового котла пускают трубопровод по полу первого этажа или подвала;
• далее трубы заходят в радиаторы и соединяют их в одну систему.

Такой вариант схемы подходит для одноэтажных домов. Ее особенностью является обязательное устройство отвода воздуха с помощью кранов Маевского и использования расширительного бака.

С вертикальной разводкой

Данный вариант используется для обогрева многоэтажных домов. Схема вертикальной разводки отличается тем, что теплоноситель от агрегата подается на верхний этаж или чердак, а оттуда спускается вниз по нескольким стоякам, проходит через все радиаторы и возвращается обратно в котел.

Для удаления лишнего воздуха на чердаке устанавливается расширительный бак. Вариант с вертикальной разводкой более эффективен, чем с горизонтальной, так как в первом образуется более высокое давление.

…

Правительственные субсидии на бесплатную замену системы отопления, вентиляции и кондиционирования воздуха

В 2022 году федеральное правительство не предоставляет субсидии семьям с низким доходом напрямую. Тем не менее, деньги поступают в государственные учреждения и другие организации, которые помогают семьям с отоплением, вентиляцией и кондиционированием воздуха ( ОВиК) нуждается.

Эти федеральные программы могут привести к бесплатной замене печей, водонагревателей и кондиционеров – если вы знаете, где искать и включаете в уравнение общую стоимость владения.

Найдите подробную информацию о каждой программе государственных грантов, а затем следуйте за нами, пока мы показываем, как они могут превратиться в бесплатную печь или кондиционер.

Государственные субсидии на отопление и кондиционирование воздуха

Различные государственные субсидии на замену оборудования HVAC (отопление и кондиционирование воздуха), доступные в 2022 году, могут помочь потребителям получить бесплатные системы на протяжении всего их жизненного цикла (приобретение, установка и эксплуатация).

Федеральное правительство уделяет первоочередное внимание энергоэффективности для защиты окружающей среды, что является ключом к получению ценных преимуществ и значительному сокращению затрат.

Table Of Contents

1. Government Grants for Heating & Air Conditioning
   • Financing
2. WAP
   • LIHEAP
   • IRA
   • Section 504
   • Energy Star
3. Government Programs for Furnace Replacement
   • Free Gas Печь
   • Бесплатная электрическая печь
   • Бесплатная печь для пожилых людей
   • Бесплатная печь с кондиционером
4. Бесплатные кондиционеры от правительства 2022
   • Энергосберегающий AC
   • Тепловой насос AC
   • AC для старших
   • AC для инвалидов
   • AC с печью

Финансирование

. Сфокусируясь на 70011 . – создать гранты для энергоэффективных систем HVAC. Деньги, сэкономленные на электричестве и газе, могут превысить инвестиции в модернизацию оборудования.

Без проверки кредитоспособности Финансирование HVAC делает номера полезными для семей, сопоставляя ежемесячную экономию энергии с инвестициями в оборудование. Ваше бесплатное обновление системы может работать следующим образом.

• Займите деньги для оплаты первоначальных затрат (покупка и установка)
• Начните ежемесячно экономить деньги на счетах за газ или электричество
• Ежемесячные платежи могут быть меньше, чем экономия энергии WAP) является основным поставщиком государственных субсидий на замену системы HVAC. Министерство энергетики курирует WAP, которая поддерживает различные обновления бесплатно для домовладельцев с низким доходом, если проект снижает потребление электроэнергии или газа.

  Подайте заявку на WAP через агентство вашего штата. Местный подрядчик начнет процесс с проведения энергетического аудита дома. В результате анализа будут выработаны рекомендации, основанные на соотношении сбережений к инвестициям (SIR), приоритет которых часто определяется именно в этом порядке.

  1. Утепление и гидроизоляция
  2. Модернизация неэффективных систем отопления и охлаждения
  3. Замена устаревшей бытовой техники
  4. Замена сквозняков окон и дверей
  5. Ремонт и замена протекающей крыши
  6. Установка детекторов дыма и угарного газа

  LIHEAP

  Программа помощи малоимущим в домашнем энергоснабжении (LIHEAP) представляет собой косвенный государственный грант на замену оборудования HVAC. Министерство здравоохранения и социальных служб США управляет LIHEAP, которое выделяет большую часть своего бюджета на снижение счетов за коммунальные услуги (газ и электричество).

  Подайте заявку на LIHEAP через агентство вашего штата, чтобы снизить общую стоимость владения новыми или существующими печами и кондиционерами. Помните, что операционные расходы составляют огромную часть уравнения.

  Вы с большей готовностью сможете позволить себе новую печь или кондиционер, если вам помогут оплатить энергию, которая заставляет их работать!

  IRA

  Закон о снижении инфляции (IRA) — это новейший правительственный грант на замену систем HVAC. IRA включает скидки на модернизированные системы, использующие экологически чистую энергию. Предполагается, что электричество лучше для окружающей среды, чем природный газ.

  IRA предоставляет скидку в размере 14 000 долларов США на покупку и установку специального оборудования и соответствующих обновлений для поддержки перехода с газа на более чистое электричество.

  • Системы HVAC теплового насоса (8 000 долл. США)
  • Модернизированные цепные панели (4000 долл. США)
  • Изоляция, авиационная герметизация и вентиляция (1600 долл. США)
  • Усовершенствования электрической проводки (2500 долл. США). государственный грант на замену систем HVAC для пенсионеры . Министерство сельского хозяйства США осуществляет эту программу, которая предоставляет помощь в размере до 10 000 долларов США. Получатели не должны возвращать деньги при устранении угроз для здоровья и безопасности.

    Подайте заявку на гранты по Разделу 504, связавшись с местным отделом развития сельских районов. Квалифицированные пожилые люди в возрасте 62 лет и старше должны соответствовать этим критериям.

    • Быть домовладельцем и занимать место жительства
    • Проживать в соответствующей сельской местности
    • Невозможность получить кредит в другом месте (плохая кредитная история)
    • Семейный доход ниже 50% от среднего по району
    • Невозможность погасить кредит на восстановление

    Energy Star

    Energy Star является наименее эффективным государственным грантом на замену систем ОВКВ, но каждая копейка на счету. Агентство по охране окружающей среды реализует программу, которая предоставляет скидки и налоговые льготы, чтобы сделать покупку энергоэффективного оборудования более доступной для потребителей.

    Найдите скидки федерального правительства на веб-сайте Energy Star. Введите свой почтовый индекс, чтобы найти список продуктов и возможных сбережений. Нажмите на кнопку для каждой записи, чтобы узнать, как и где воспользоваться преимуществами.

    Налоговый кредит составляет 10% от стоимости до 500 долларов США или определенную сумму от 50 до 300 долларов США.

    Государственные программы замены печей

    Теперь мы можем проиллюстрировать, как эти программы государственных субсидий могут привести к бесплатной замене печей для семей с низким доходом, пожилых людей и других трудолюбивых американских налогоплательщиков.

    Поэтому будьте внимательны, если вам нужна новая печь, а денег нет.

    Бесплатная газовая печь

    Во-первых, мы покажем, как две старые государственные программы могут помочь малообеспеченным семьям получить бесплатную газовую печь. Люди в более холодных регионах считают, что эти альтернативы работают лучше всего, потому что потребности в отоплении более острые.

    1. WAP: бесплатно устанавливает энергосберегающую газовую печь
    2. LIHEAP: снижает стоимость газового топлива для печи

    Бесплатная электрическая печь

    Во-вторых, давайте проиллюстрируем, как две новые правительственные программы могут превратиться в бесплатную электрическую печь для обогрева дома зимой. Тепловые насосы работают на электричестве и работают, извлекая тепло из наружного воздуха и циркулируя по дому.

    Другими словами, тепловой насос представляет собой электрическую печь, и две из программ, рассмотренных в предыдущем разделе, предлагают значительное снижение затрат.

    1. IRA: скидки до 8000 долларов США
    2. Energy Star: налоговый кредит в размере 300 долларов США

    Бесплатная печь для пожилых людей

    В-третьих, мы можем проиллюстрировать, как пятая государственная программа может превратиться в бесплатную печь для пожилых людей старше 62 лет. холодные зимние температуры представляют серьезную опасность для здоровья пожилых людей.

    Раздел 504 предлагает помощь в размере до 10 000 долларов США на покупку и установку новой печи для пожилых людей при условии, что они продолжают владеть недвижимостью в течение как минимум трех лет.

    Бесплатная печь с AC

    Наконец, негосударственная программа, доступная для всех, независимо от дохода или возраста, может перевести на бесплатную печь. Ищите специальные предложения от местных подрядчиков весной и летом.

    Многие компании HVAC предлагают бесплатную печь при покупке кондиционера, когда становится жарко. Кондиционеры пользуются спросом, но их склады могут кишеть непроданными отопительными приборами с прошлого отопительного сезона.

    Поэтому они предлагают огромные скидки. Покупка летом — отличная стратегия, если вам нужна новая печь и не хватает денег, чтобы заплатить полную стоимость.

    Бесплатные кондиционеры от правительства в 2022 году

    Те же программы грантов, о которых говорилось выше, могут превратиться в бесплатные кондиционеры от правительства в 2022 году для многих семей с низким доходом. Кроме того, другие инициативы могут помочь пожилым людям и инвалидам сохранять прохладу в жаркие летние месяцы.

    Поэтому обращайтесь, если вам нужен новый кондиционер, но нет денег.

    Энергосберегающий кондиционер

    Семьи с низким доходом могут бесплатно получить кондиционер от правительства, если новый блок позволяет экономить достаточно энергии. Кроме того, они могут претендовать на дополнительную помощь для оплаты счетов за электроэнергию, пока она охлаждает их дом летом.

    1. WAP: бесплатно устанавливает энергосберегающие кондиционеры
    2. LIHEAP: снижает затраты на электроэнергию для питания устройства

    Тепловой насос переменного тока установка теплового насоса. В режиме охлаждения тепловой насос поглощает горячий воздух внутри вашего дома и выталкивает его наружу, чтобы снизить температуру.

    Две программы грантов, упомянутые в первом разделе, значительно сокращают расходы на покупку теплового насоса, который летом работает как кондиционер.

    1. IRA: скидки до 8000 долларов США
    2. Energy Star: налоговая льгота в размере 300 долларов США

    Кондиционер для пожилых людей

    Пожилые люди имеют как минимум три дополнительных авеню государственных кондиционеров для бесплатного получения. Пожилые люди особенно уязвимы к чрезмерной жаре, поэтому поиск недорогих способов сохранять прохладу имеет решающее значение, если вы живете с фиксированным доходом.

    1. CMS поощряет планы Medicare Advantage охватывать нетрадиционные льготы, улучшающие здоровый образ жизни пожилых людей, такие как борьба с вредителями и, как вы уже догадались, кондиционер!
    2. Государственные и местные органы власти часто спонсируют программы бесплатных оконных кондиционеров для пожилых людей в жаркие летние месяцы.
       1. Инициатива New York City Get Cool предоставляет бесплатное питание пожилым людям с низким доходом, которые прошли предварительную квалификацию на основании участия в городских программах льгот.
       1. Округ Мерсер, штат Нью-Джерси, предлагает бесплатные кондиционеры пожилым людям, которые соответствуют критериям приемлемости дохода.
    3. Раздел 504 предлагает гранты в размере до 10 000 долларов США на покупку и установку новых кондиционеров для пожилых людей, при условии, что это устраняет опасность для здоровья, например затрудненное дыхание.

    Кондиционер для инвалидов

    У людей с ограниченными возможностями есть четыре аналогичных способа получить право на бесплатное кондиционирование воздуха от правительства. Инвалиды также уязвимы к чрезмерной жаре и часто возглавляют малообеспеченные семьи.

    1. Лица с ограниченными возможностями, получающие пособия SSDI и SSI , часто соответствуют требованиям всех четырех программ государственных грантов: WAP, LIHEAP, IRA и Energy Star.
    2. Необходимые по медицинским показаниям льготы на охлаждение в размере до 200 долларов США делают более доступным использование кондиционера, покрывая часть расходов на электроэнергию для жителей Нью-Джерси и, возможно, инвалидов, проживающих в других штатах.
    3. Государственные учреждения на уровне штатов и округов, спонсирующие бесплатные программы переменного тока, также ориентированы на людей с ограниченными возможностями.

    Кондиционер с печью

    Наконец, негосударственная программа, доступная всем, независимо от дохода и возраста, может трансформироваться в бесплатный кондиционер. Зимой дождитесь рекламных предложений от местных подрядчиков.

    Многие компании HVAC рекламируют бесплатный кондиционер при покупке печи, как только погода станет холоднее. Обогреватели пользуются спросом, но их склады могут быть переполнены нераспроданными кондиционерами с прошлого сезона охлаждения.

    Поэтому они предлагают заманчивые бонусы. Покупка зимой — отличная тактика, если вам нужен новый кондиционер и не хватает денег, чтобы заплатить полную стоимость.

    План по снижению стоимости чистого тепла

    • Правительство разрабатывает план по снижению стоимости низкоуглеродных технологий отопления, таких как тепловые насосы, работая с промышленностью, чтобы гарантировать, что в будущем их не будет дороже покупать и эксплуатировать потребители как котлы на ископаемом топливе
    • домохозяйство получит государственные гранты в размере 5000 фунтов стерлингов в рамках программы модернизации котлов на сумму 450 миллионов фунтов стерлингов, чтобы помочь установить системы отопления с низким уровнем выбросов углерода, что является частью нового финансирования в размере более 3,9 миллиардов фунтов стерлингов для обезуглероживания тепла и зданий
    • Создан инновационный фонд стоимостью 60 млн фунтов стерлингов, призванный сделать экологически чистые системы отопления меньше, проще в установке и дешевле в эксплуатации
    Финансирование
    • поддерживает подтвержденное стремление правительства сделать все новые системы отопления, установленные в домах Великобритании с 2035 года, низкоуглеродными

    Более эффективные системы отопления с низким уровнем выбросов углерода, такие как тепловые насосы, будут не дороже (а во многих случаях могут оказаться дешевле) в покупке и эксплуатации, чем газовые котлы, в соответствии с планами правительства, объявленными сегодня (понедельник, 18 октября).

    В рамках Стратегии по отоплению и строительству правительство разработало план поощрения людей к простой, справедливой и дешевой установке систем отопления с низким содержанием углерода, когда они заменят свои старые котлы в ближайшее десятилетие. Это значительно уменьшит зависимость Великобритании от ископаемого топлива и подверженность риску мировых ценовых скачков, а к 2035 году будет поддерживаться до 240 000 рабочих мест по всей Великобритании. , системы отопления с низким содержанием углерода, такие как тепловые насосы, которые не выделяют углерод при использовании, в рамках новой трехлетней схемы модернизации котлов стоимостью 450 миллионов фунтов стерлингов. Эти гранты означают, что люди, решившие установить тепловой насос, будут платить такую ​​же сумму, как если бы они устанавливали традиционный газовый котел.

    Программа модернизации котлов стоимостью 450 миллионов фунтов стерлингов является частью нового финансирования стоимостью более 3,9 миллиардов фунтов стерлингов, объявленного сегодня правительством для обезуглероживания тепла и зданий. Это позволит профинансировать следующие 3 года инвестиций через Фонд декарбонизации социального жилья, Схему грантов на модернизацию домов, Схему модернизации котлов и Программу преобразования тепловых сетей, а также сокращение выбросов углерода из общественных зданий с помощью Схемы декарбонизации государственного сектора.

    Правительство и промышленность также будут работать вместе, чтобы помочь достичь цели, чтобы к 2030 году тепловые насосы стоили столько же, сколько и котлы, работающие на ископаемом топливе, при этом ожидается значительное снижение затрат на четверть или половину к 2025 году по мере расширения рынка. и технологии развиваются.

    Это поддержит новую цель правительства, согласно которой все новые системы отопления, установленные в домах Великобритании к 2035 году, должны либо использовать низкоуглеродные технологии, такие как электрические тепловые насосы, либо поддерживать новые технологии, такие как водородные котлы, где мы уверены, что мы может поставлять чистое, зеленое топливо.

    Никто не будет вынужден демонтировать свои существующие котлы, работающие на ископаемом топливе, поскольку в течение следующих 14 лет домохозяйства Великобритании будут постепенно отказываться от котлов на ископаемом топливе доступным, практичным и справедливым способом, что позволит домовладельцам легко сделать их зеленый выбор, когда придет время заменить их старый котел.

    Премьер-министр Борис Джонсон сказал:

    По мере того, как в течение следующего десятилетия мы совершенствуем способы отопления наших домов, мы поддерживаем наших блестящих новаторов, чтобы сделать экологически чистые технологии, такие как тепловые насосы, такими же дешевыми в покупке и эксплуатации, как газовые котлы, тем самым поддерживая тысячи экологически чистых рабочих мест.

    Наши новые гранты помогут домовладельцам быстрее перейти на новую систему без дополнительных затрат, так что переход на экологически чистые технологии будет лучшим выбором, когда их котел нуждается в обновлении.

    Стратегия по отоплению и строительству излагает, как мы предпринимаем «беспроигрышные» действия сейчас, особенно в отношении тепловых насосов, одновременно поддерживая текущие испытания и другие исследования и инновации в отношении наших будущих систем отопления, в том числе водородных. Мы примем решение о потенциальной роли водорода в отоплении зданий к 2026 году, изучив опыт нашего пилотного проекта Hydrogen Village. Технология теплового насоса будет играть ключевую роль во всех сценариях, поэтому тем, кто хочет установить их сейчас, мы поддерживаем их в этом.

    Министр по делам бизнеса и энергетики Кваси Квартенг сказал:

    Недавние волатильные мировые цены на газ подчеркнули необходимость удвоить наши усилия по сокращению зависимости Великобритании от ископаемого топлива и отказу от газовых котлов в ближайшее десятилетие, чтобы защитить потребителей в долгосрочной перспективе.

    По мере совершенствования технологий и резкого снижения затрат в течение следующего десятилетия мы ожидаем, что системы отопления с низким уровнем выбросов углерода станут очевидным и доступным выбором для потребителей. С помощью нашей новой схемы грантов мы обеспечим людям возможность тем временем выбирать более эффективную альтернативу.

    Недавние неустойчивые цены на газ по всему миру продемонстрировали необходимость для Великобритании создать безопасный, отечественный энергетический сектор, который поможет домохозяйствам снизить их зависимость от ископаемых видов топлива, таких как использование газовых котлов, при этом защищая потребителей и предприятия от непредвиденных цен. шипы.

    В ближайшие годы лидеры отрасли ожидают, что электрические тепловые насосы будут стоить столько же, сколько газовые котлы. Британские производители уже делают электрические тепловые насосы более привлекательными для потребителей и более доступными, и правительство хочет стимулировать потребителей как можно быстрее перейти на них.

    Чтобы электрические тепловые насосы не были дороже, чем газовые котлы, министры хотят снизить цены на электроэнергию в течение следующего десятилетия, перенеся сборы с электричества на газ. Ожидается, что запрос доказательств будет опубликован с решениями, принятыми в 2022 году.

    Грег Джексон, Генеральный директор и основатель Octopus Energy, сказал:

    Эта стратегия теплоснабжения и зданий поможет начать революцию дешевого чистого отопления, снизив цены для домохозяйств и позволив компаниям инвестировать в расширение своих операций по экологически чистому отоплению. Когда новая схема запустится в апреле, Octopus Energy установит тепловые насосы примерно по той же цене, что и газовые котлы.

    Компания Octopus уже инвестировала 10 миллионов фунтов стерлингов в свой научно-исследовательский и учебный центр, посвященный обезуглероживанию тепла, и начала обучение инженеров из расчета 1000 человек в год.

    Но это только начало. Расширяя технологии и цепочку поставок в Великобритании, инновационные компании, подобные нашей, вскоре смогут устанавливать и эксплуатировать тепловые насосы без какой-либо государственной поддержки, что сделает нас на один шаг ближе к тому, чтобы превратить Великобританию в Силиконовую энергетическую долину и создать тысячи экологически чистых источников энергии. рабочих мест по всей стране.

    Электрические тепловые насосы эффективнее, безопаснее и чище, чем газовые котлы, и могут помочь сделать дома более комфортными при меньшем потреблении энергии. Сегодня мы преодолели серьезную веху в нашей борьбе с изменением климата и в уменьшении зависимости Британии от дорогого и грязного газа.

    Чтобы способствовать развитию рынка электрических тепловых насосов и расширению производства в Великобритании, объявляется о новой инновационной программе Heat Pump Ready стоимостью 60 млн фунтов стерлингов, которая является частью портфеля инноваций Net Zero на сумму 1 млрд фунтов стерлингов. Схема обеспечит финансирование для внедрения технологических инноваций, которые сделают системы меньше, проще в установке и дешевле в эксплуатации в ближайшие годы.

    Начало новой отрасли производства тепловых насосов в Великобритании, как ожидается, защитит и создаст десятки тысяч новых рабочих мест в области исследований и разработок, производства, цепочки поставок и монтажа в течение следующего десятилетия.

    Стратегия по отоплению и строительству основывается на Плане премьер-министра из 10 пунктов, в котором изложено, как декарбонизация домашних хозяйств и рабочих мест может обеспечить 240 000 рабочих мест в этом секторе к 2035 году, а в будущем появятся еще тысячи рабочих мест в таких областях, как производство, разработка и установка новых низкоуглеродные технологии.

    Поскольку отопление в зданиях является одним из крупнейших источников выбросов углерода в Великобритании, на долю которого приходится 21% от общего объема, существует острая необходимость в предоставлении комплекса новых решений для отопления с низким уровнем выбросов углерода, чтобы выполнить нашу юридически обязывающую цель: положить конец вкладу Великобритании в изменение климата к 2050 году.

    Мы уверены, что при наличии правильной политики стоимость теплового насоса может быть снижена почти вдвое в ближайшие годы. Мы приветствуем предложения в Стратегии по отоплению и строительству, которые призваны решить эту проблему напрямую, сделав зеленый вариант вариантом по умолчанию. Как только у нас появится массовый спрос, коммерческие инновации в установке и экономия за счет масштаба придут на смену, чтобы снизить затраты и дать клиентам больше уверенности в том, что уже является проверенной и надежной технологией для многих во всем мире.

    Главный исполнительный директор EDF Energy UK Симона Росси сказала:

    Переход от отопления на ископаемом топливе к электрическим тепловым насосам значительно сократит углеродный след наших домов, а также может защитить потребителей от будущих скачков оптовых цен на газ.

    Приятно видеть, что правительство поддерживает тепловые насосы и объявляет о новой политике, направленной на повышение спроса и развитие цепочек поставок. Эти действия помогут снизить стоимость тепловых насосов и позволят многим другим домохозяйствам перейти на них. EDF уже предлагает клиентам тепловые насосы, и мы с нетерпением ждем возможности использовать наш опыт, чтобы помочь еще большему количеству людей перейти на новую технологию.

    Генеральный директор ScottishPower Кит Андерсон сказал:

    Декарбонизация тепла — наша самая сложная задача на пути к Net Zero. Поскольку к 2050 году около 23 миллионов домов в Великобритании будут переведены на низкоуглеродное отопление, нам необходимо срочно поддержать внедрение проверенных технологий с нулевым выбросом углерода, таких как тепловые насосы. Масштабное развертывание тепловых насосов со временем резко снизит затраты и создаст более широкие экономические выгоды за счет продвижения цепочки поставок в Великобритании и создания новых квалифицированных рабочих мест.

    Именно здесь масштаб и амбициозность правительственной схемы модернизации котлов будут иметь неоценимое значение. Готовый доступ к грантам на поддержку подстегнет спрос на электрическое отопление, что позволит отрасли ускорить внедрение электрификации и быстро снизить первоначальные затраты за счет инноваций и расширения цепочки поставок. Также потребуются другие политики для устранения искажений в стоимости счетов за электроэнергию и создания равных условий для теплового насоса и газового котла.

    К концу десятилетия при правильной политике совокупные первоначальные и текущие затраты на тепловой насос могут быть такими же дешевыми, как газовый котел.

    Адриан Леттс, Генеральный директор OVO, сказал:

    Стратегия правительства по отоплению и строительству является чрезвычайно важным шагом вперед. Мы уверены, что при правильной политике поддержки домохозяйств и более широком развертывании затраты на тепловые насосы могут достичь паритета затрат с газовыми котлами к 2030 году. Впереди еще огромная проблема, поэтому бизнес и правительство должны работать вместе, чтобы никто не остается позади при переходе к жизни с нулевым выбросом углерода.

    Фил Херли, председатель Ассоциации тепловых насосов, сказал:

    Индустрия тепловых насосов тепло приветствует эти смелые шаги вперед. Отрасль находится в лучшей форме, чем когда-либо: продажи в этом году уже удвоились по сравнению с предыдущими.

    Это объявление идеально приурочено к тому, чтобы воспользоваться недавно запущенным учебным курсом Ассоциации тепловых насосов, поскольку отрасль теперь готова переподготовить армию монтажников Великобритании, способную обучать до 40 000 человек в год, чтобы потребители могли найти подходящую обученный и опытный установщик теплового насоса, когда он им нужен.

    Сегодняшнее объявление придаст промышленности и установщикам огромный импульс уверенности в том, что настало время масштабировать и переобучить в рамках подготовки к массовому развертыванию тепловых насосов, а также сделать тепловые насосы такими же доступными, как котлы, чтобы все потребители вскоре могли доступ и пользоваться преимуществами недорогого, надежного низкоуглеродного отопления, которое выдерживает испытание временем.

    Лора Бишоп, председатель Ассоциации геотермальных тепловых насосов, сказала:

    Ассоциация геотермальных тепловых насосов тепло приветствует выпуск Стратегии по теплу и зданиям. Мы с нетерпением ожидаем последовательной политической среды, которая будет стимулировать рост нашего сектора и экономики Великобритании на пути к достижению чистого нуля.

    Геотермальные тепловые насосы представляют собой долгосрочный инфраструктурный актив, обеспечивающий непревзойденную эффективность производства чистого тепла, и мы надеемся, что эта политика будет способствовать развертыванию массового рынка, которого мы ожидали в течение некоторого времени.

    Шон Эдвардс, главный исполнительный директор Groupe Atlantic UK, ROI & North America, сказал:

    Ideal Heating приветствует публикацию стратегии «Тепло и здания» и постоянную поддержку со стороны правительства Великобритании низкоуглеродных систем отопления, особенно тепловых насосов. Как производитель различных технологий отопления, включая тепловые насосы, мы считаем, что находимся в отличном положении, чтобы поддерживать наших клиентов по мере того, как рынок переходит на решения для отопления с низким содержанием углерода.

    Это обязательство правительства Великобритании позволяет Ideal Heating продолжать инвестировать в научно-исследовательские и опытно-конструкторские работы в области тепловых насосов в Великобритании, а также в дополнительные производственные мощности, гарантируя, что мы удовлетворяем особые потребности британских домов и установщиков, одновременно укрепляя местную цепочку поставок.

    Примечания для редакторов

    • Эксперты уверены, что в будущем потребуется сочетание новых решений с низким уровнем выбросов углерода для различных типов недвижимости в разных частях страны, таких как электрические тепловые насосы, тепловые сети и, возможно, водород
    • В настоящее время в Великобритании насчитывается более 14 000 тепловых сетей, обеспечивающих отоплением и горячей водой около 480 000 потребителей
    • о возможности использования водорода для отопления домов, в настоящее время проводятся испытания для определения безопасности, осуществимости, затрат и преимуществ. Правительство примет решение о роли водорода в отоплении домов к 2026 году.
    • новая Схема модернизации котлов будет работать вместе с другими пакетами финансирования, такими как Фонд декарбонизации социального жилья и Грант на модернизацию дома, которые помогают малообеспеченным и уязвимым домохозяйствам оплачивать расходы на внедрение низкоуглеродных мер и повышение энергоэффективности
    • Стратегия отопления и строительства также устанавливает стремление правительства опираться на большой опыт Великобритании в улучшении энергоэффективности своих домов. По мере того, как домовладельцы переходят на низкоуглеродное отопление и модернизируют меры по повышению энергоэффективности, они получат непосредственную выгоду, инвестируя в свою недвижимость, увеличивая ее стоимость и сокращая счета за электроэнергию, а также имея более теплые и комфортные дома для жизни в
    .
    • В настоящее время в Великобритании 40% домов имеют энергетический рейтинг группы C — по сравнению с 9% в 2008 г. , и правительство будет продолжать улучшать дома с более низкими показателями в соответствии с обязательством правительства в отношении как можно большего числа домов достичь к 2035 г. к концу 2030 года максимально возможное количество домов с низким уровнем топлива достигнет рейтинга группы C
    Финансовая поддержка
    • будет направлена ​​​​на тех, кто в ней больше всего нуждается, посредством таких схем, как Фонд декарбонизации социального жилья и Грант на модернизацию дома, в то время как улучшение зданий государственного сектора будет продолжаться в рамках Схемы декарбонизации государственного сектора
    • Только в этом году мы инвестируем 1,3 миллиарда фунтов стерлингов, чтобы помочь людям установить меры по повышению энергоэффективности и низкоуглеродному отоплению, распределяя поддержку по нескольким существующим государственным схемам, включая Схему предоставления грантов местным органам власти «Зеленые дома», Грант на модернизацию дома и Декарбонизация социального жилья. Фонд
    • Государственная программа преобразования тепловых сетей будет направлена ​​на дальнейшее развитие и рост рынка тепловых сетей и решение некоторых проблем, связанных с обезуглероживанием теплового сектора Великобритании
    • новое финансирование в размере 3,9 млрд фунтов стерлингов для обезуглероживания тепла и зданий с 2022 по 2025 год будет разбито следующим образом:
      • 1,425 миллиарда фунтов стерлингов в рамках Схемы декарбонизации государственного сектора
      • 950 миллионов фунтов стерлингов для программы грантов на модернизацию дома
      • 800 миллионов фунтов стерлингов для Фонда декарбонизации социального жилья
      • 450 миллионов фунтов стерлингов на схему модернизации котлов
      • 338 миллионов фунтов стерлингов на Программу преобразования тепловых сетей
    • правительство также объявляет о дополнительном финансировании в размере 65 миллионов фунтов стерлингов для Программы инноваций в области гибкости, которая предоставит финансирование для ряда инновационных проектов, которые помогут справиться с возросшим спросом на электроэнергетическую систему Великобритании в зеленом будущем. Финансирование этой программы и программы Heat Pump Ready будет поступать из портфеля инноваций Net Zero Innovation Portfolio
    стоимостью 1 миллиард фунтов стерлингов.
    • правительство также запускает демонстрационную программу Схемы повышения эффективности тепловых сетей (HNES). Эта программа поможет существующим проектам тепловых сетей в Англии и Уэльсе обеспечить их работу на оптимальном уровне для максимального сокращения выбросов углерода и предоставления услуг отопления для домашних хозяйств и предприятий
    • , не будет единой политики или технологии, которые сокращают выбросы углерода практически до нуля, но будет использоваться разнообразный набор технологий, таких как тепловые насосы и потенциально нагревательные приборы, работающие на водороде, наряду с экологически чистыми проектами, такими как тепловые сети, которые будут объединяться для обезуглероживания тепла в зданий в течение следующих 3 десятилетий
    • по водороду для отопления дома, в настоящее время проводятся испытания для определения безопасности, осуществимости, затрат и выгод.
