Однотрубная система отопления с нижней разводкой

Содержание

1. Однотрубная система отопления частного дома.
2. Однотрубная система отопления Ленинградка (схема).
3. Схема однотрубной системы отопления.

Перед началом монтажа системы отопления в малоэтажном частном доме (от одного до двух этажей) необходимо знать, что существует несколько вариантов схем её обустройства.

Основными факторами для выбора наиболее приемлемого варианта являются доступный тип топлива и стоимость, заложенная в проект. Помимо этого учитываются конструктивные особенности здания: наличие подвала и чердака, площадь помещений, материалы из которых изготовлено здание и перегородки, наличие отдельного помещения для котла.

При составлении грамотного проекта, так же учитывающего особенности местного климата и теплопотери, отопительная система будет эффективной и служить долгое время.

Одна из самых используемых схем отопления — это однотрубная система отопления с нижней разводкой. Её характерная особенность в том, что основной трубопровод проложен в подвальном помещении или на цокольном этаже

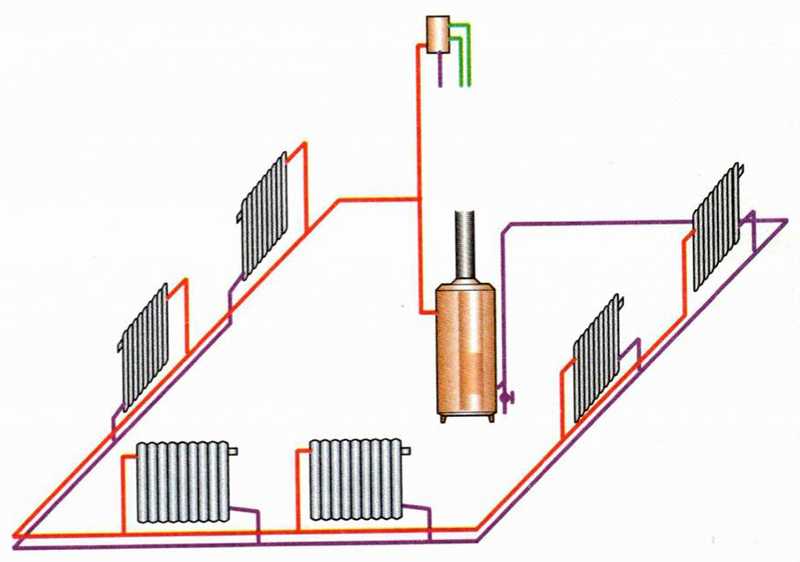

Схема однотрубной и двухтрубной системы отопления.

Иногда возможна прокладка трубы под полом. Теплоноситель в данном случае идёт снизу от котла наверх в приборы нагрева (радиаторы). Смесь газов, возникшая при сгорании топлива, удаляется через специальный воздуховод, соединённый с общим стояком. Чтобы предотвратить аварии стояк подачи и обратный стояк оборудованы особыми кранами для выключения.

Однотрубная система отопления с нижней разводкой является противоположностью схемы с верхней разводкой, в которой специальный расширительный бак вмонтирован на самой высокой точке трубы отопления. Там же происходит разветвление всей сети.

Однотрубная система отопления частного дома.

Наиболее оптимальным вариантом для частных домов будет схема с одним центральным трубопроводом отопления.

В нём теплоноситель непрерывно циркулирует по магистрали от котла до отопительных приборов, отдавая тепловую энергию и тем самым нагревая помещения. В качестве источника тепла может выступать воздух, пар, вода, либо антифриз. Наиболее часто используется водяная система отопления.

В большинстве случаях стандартное отопление основано на следующих физических законах: тепловом расширении жидкости за счёт нагрева в котле, конвекционных силах гравитации.

После нагревания теплоносителя происходит его расширение и соответственно возрастает давление в трубе. Становясь более лёгким он направляется вверх и под воздействием давления, гравитации и конвекции, распространяется по трубам в отопительные приборы. Из за этой особенности труба из котла всегда направленна строго вверх.

После передачи тепла радиаторам охлаждённый теплоноситель устремляется обратно в котёл и цикл повторяется.

Исходя из вышесказанного однотрубная система отопления частного дома — это собой замкнутый маршрут течения теплоносителя.

Однотрубная система отопления частного дома с принудительной циркуляцией

Радиаторы здесь подсоединяются последовательно друг за другом. Однотрубные системы отопления бывают двух видов: с принудительной циркуляцией и естественной. Но тем не менее практически все их элементы аналогичны:

• Котёл, который бывает нескольких видов: на твёрдом топливе, электрический, на газе. Служит в качестве источника создания тепла.
• Оборудование, осуществляющее теплоотдачу: радиаторы, тёплый пол.
• Элемент системы, отвечающий за движение теплоносителя. У принудительной схемы — это насос, у естественной схемы — это специальный участок трубы для разгона теплоносителя.
• Оборудование для компенсации переизбытка давления в трубе: расширительный резервуар открытого или закрытого вида. При открытом типе ёмкость бывает целиком открытой, либо частично. Она подсоединяется к трубопроводу в его высочайшей точке сразу же после котла.
• Так же в данной системе предусмотрен отвод для слива лишнего теплоносителя в канализацию или на улицу. В данном случае теплоноситель непосредственно соприкасается с воздухом, за счёт чего происходит его испарение и насыщение кислородом. При закрытом типе резервуара он полностью герметичен. Внутри бак поделён мембраной на два отделения. В одном отделении находится воздух, другое соединено с трубопроводом. Мембрана служит демпфером. При нагреве теплоноситель, воздействует на мембрану, смещая её в сторону отделения с воздухом. В обратном случае мембрана под давлением образовавшегося сжатого воздуха выдавливает излишек жидкости снова в основной трубопровод.
• Трубы и различная арматура.

Однотрубная система отопления частного дома.

Однотрубная система отопления частного дома с естественной циркуляцией не содержит сложных конструктивных элементов и происходит за счёт физических законов. Главным элементом для её работы является специальный разгонный участок, отходящий вертикально от котла.

Однотрубная система отопления с естественной циркуляцией

В самой высокой точке труба плавно разворачивается на 180 градусов и подсоединяется уже к радиаторам. Течение воды происходит за счёт гравитации. Подобная схема будет лучшим вариантом для помещений с верхней разводкой.

Для обустройства системы отопления с нижней разводкой обязательным условием является установка разгонного участка на высоте не меньше 1,5 метра от первой батареи. Помимо этого диаметр разгонного участка должен превышать диаметр основного трубопровода. (нр: D = 4 см. основной трубы, для разгонного коллектора D = 25-32 мм.)

Из преимуществ гравитационной системы стоит отметить её полную независимость от наличия энергии (при совокупности с котлом на твёрдом топливе).

Однотрубная система отопления частного дома построенная по схеме естественной циркуляции имеет много минусов:

1. Внутреннее сечение труб увеличено, для уменьшения гидравлического сопротивления.
2. Для уменьшения сопротивления течения теплоносителя в системе должно быть как можно меньше элементов запорной арматуры. В тоже время, если в системы не установлены байпасы, будут создаваться трудности с её тех. обслуживанием. В противном случае отопительную систему придётся полностью отключать и сливать теплоноситель.

3. Для того, что бы данная система работала бесперебойно и надёжно, на подготовительном этапе необходим её точный расчёт и балансировка. Так же нужен оптимальный выбор диаметров труб и число секций батарей. Стоит отметить, что крайние отопительные приборы должны превышать по размеру те, которые расположены ближе к выходному патрубку котла.

При установке в систему с естественной циркуляцией насоса, практически все её недостатки исчезнут.

Однотрубная система отопления частного дома с принудительной циркуляцией более предпочтительна, чем гравитационная (естественная) схема. Установка насоса может быть выполнена в любом месте трубопровода. Но лучшим вариантом будет его установка на обратной трубе , в которой теплоноситель уже охлаждён. В таком случае все резиновые прокладки и уплотнения насоса будут иметь более долгий срок службы. Так же как и в предыдущей схеме на трубопровод нужно установить байпасы, для облегчения ремонтных работ.

Из недостатков подобной системы стоит выделить:

1. Шум создаваемый насосом. Для решения проблемы насос устанавливается в не жилом помещении.
2. При отсутствии электричества система перестаёт функционировать. Возможна установка автономного генератора, либо возможность перехода на гравитационный режим
3. Цена гораздо выше, чем у естественной системы.

Однотрубная система отопления Ленинградка (схема).

Когда необходимо обогреть помещение небольшого объёма, приемлемым вариантом будет использование системы с одним кольцевым трубопроводом (в кольце не более 5 батарей). Эта схема проста при обустройстве и экономна в плане материалов. Конструкция ленинградки — это соединённые приборы обогрева единой трубой.

Источником тепла является котёл. Батареи монтируются по периметру комнаты. Возможно расположение трубопровода по верхнему и нижнему принципу. В нижнем построении обязателен насос, а в верхнем участок разгона жидкости.

Однотрубная система отопления ленинградка. Схема.

Основная труба в ленинградке располагается по двум вариантам:

1. Чаще всего устанавливается по горизонтальному принципу. Все радиаторы монтируются вдоль стен в одной плоскости. Чаще всего циркуляция осуществляется принудительно, под действием насоса.Так же в данной системе возможно диагональное подключение.

   Диагональная схема подключения однотрубной системы отопления

2. Однотрубная система отопления ленинградка так же может устанавливаться вертикально.

Горизонтальная схема. Однотрубная система отопления ленинградка.

Этот тип чаще всего используется в двухэтажный домах небольшой площади. Возможно применение естественной циркуляции теплоносителя и принудительной. Сделать вертикальную схему с самотёчной циркуляцией на практике достаточно непросто.

Однотрубная система отопления двухэтажного частного дома.

Магистраль должна быть установлена в верхней части стены под нужным углом по направлению течения теплоносителя. Для продуктивной работы данной схемы котел нужно расположить ниже уровня установленных батарей.

Рассматривая систему «Ленинградка» с принудительной и естественной циркуляцией стоит сказать, что организация гравитационной схемы гораздо сложнее для реализации.

Её применение оправдано в небольших одно-этажных зданиях, в остальных её использование может быть связано с рядом проблем.

Схема уклонов однотрубной системы отопления ленинградка

Помимо этого необходимо сделать точный расчёт углов наклона и подобрать трубы нужного диаметра (их диаметр всегда больше, чем при использовании принудительной циркуляции) и определённой длины. Котёл при самотёчной схеме должен располагаться ниже линии радиаторов, то есть предполагает наличие под помещением подвала. А расширительный бак должен быть установлен на утеплённом чердаке.

Из наиболее существенных проблем системы с естественной циркуляцией стоит отметить следующие:

1. Радиаторы первого этажа всегда греют сильнее, чем радиаторы второго. Проблему можно отчасти решить установкой байпасов. Так же можно установить большее количество секций на дальних батареях.
2. Подобная система не подойдёт для домов с постоянным проживанием.
3. Установка дополнительных байпасов в итоге приведёт возрастанию цены всей системы.

Схема однотрубной системы отопления.

Она представлена единым трубопроводом, установленный выше или ниже уровня пола, с подсоединёнными последовательно (друг за другом) радиаторами. Ток жидкости начинается в котле и заканчивается в нём. Процесс циркуляции происходит непрерывно. Диаметр трубы должен быть не менее 32 мм. К ней посредством труб меньшего диаметра подсоединяются приборы нагрева.

В данной системе обязательно присутствуют следующие части:

• Котёл
• Отопительные приборы (батареи)
• Расширительный бак
• Разводящие элементы

Принцип работы заключается в следующем: прогретая жидкость от котла по очереди поступает в батареи и частично передаёт им часть тепла. К концу цикла охлаждённый теплоноситель снова возвращается в котёл для нагрева.

В данной системе основной минус — это нагрев первых и крайних радиаторов в разной степени. Этот вопрос решается монтажом байпасов с регулировочными кранами, изменением количества секций у начальных и конечных радиаторов, либо установкой насоса.

Наиболее эффективная схема однотрубной системы отопления подбирается исходя из условий при которых она будет эксплуатироваться. Для обычного одноэтажного частного дома (например дача) с непостоянным проживанием лучшим вариантом станет обычная самотёчная система. При установке 2-3 радиаторов не требуется монтировать много элементов запорной арматуры. Для технического обслуживания данной схемы вылить воду из труб будет гораздо проще.

В случаях проектировки системы отопления для больших домов лучшим вариантом станет однотрубная система отопления ленинградка с диагональным подключением и установленными байпасами с регулировочными кранами.

Помимо вышеперечисленного стоит выделить 3 вида подключения:

1. Диагональный способ — самый эффективный и лучше всего подойдёт для батарей с большим числом секций. Прибор прогревается практически полностью и почти нет теплопотерь.
2. Боковое подключение подразумевает нагрев в равной степени каждой секции прибора.

   Боковое подключение радиатора

3. Нижнее подключение не самый лучший выбор. Но устанавливается довольно часто, в случаях когда основная труба скрывается под полом.

   Нижнее подключение радиаторов

Однотрубная система отопления частного дома

pea.ru »  »  » Однотрубная система отопления частного дома – схема подключения

На сегодняшний день однотрубные системы отопления являются наиболее популярными и востребованными, именно они чаще всего применяются при организации теплоснабжения частных домов. Эта высокоэффективная и надёжная система, представляющая собой замкнутый контур, с одной магистралью, она является достаточно экономичной.

Есть полностью автономные системы (однотрубная система отопления с естественной циркуляцией ленинградка) и комплексные конструкции с различными датчиками, насосами и принудительной циркуляцией.

Суть такой системы заключается в непрерывной циркуляции теплопереносящей жидкости, перемещаясь по закрытой системе, от источника тепла к элементам отопления жидкость отдает свое тепло, тем самым здание обогревается.

Теплоносителем может быть вода, пар, антифриз или воздух, однако, чаще всего используется однотрубная система отопления частного дома теплоносителем в которой является вода. Большинство систем проектируется с учетом основных физических законов, системы проектируются с учетом законов конвекции и гравитации, а также теплорасширяющих свойств воды. Неважно, какой тип отопления вы выберите, будет ли это однотрубная и двухтрубная система отопления при проектировании в первую очередь будут учтены именно законы физики.

Принцип перемещения теплоносителя следующий, нагреваясь в источнике тепла (котел) вода начинает расширяться, что создает определенное давление. Сама вода становиться более легкой, холодная вода является более плотной и подталкивает подогретую воду наверх. Под действием этих сил (давление, конвекция, гравитация) начинается циркуляция, горячая вода поступает в радиаторы, где теплоноситель охлаждается. В результате остывшая жидкость поступает обратно к источнику тепла, и процесс циркуляции осуществляется по новому кругу, это и есть простейшая система отопления однотрубная.

Так устраивается вертикальная однотрубная система отопления, наиболее эффективная для зданий различной этажности. Сама система и схема подключения радиаторов отопления при однотрубной системе будет выглядеть как на Рис.1.

Учитывается и тот факт, что при нагревании теплоносителя (воды) ее объем значительно увеличивается, а созданное гидравлическое давление способно разрушить всю систему. Для того чтобы давление не “разорвало” трубы нужно предусмотреть такое устройство как расширительный бак, он компенсирует уровень.

Кроме однотрубной довольно часто применяется и двухтрубная система отопления (на Рис. 2 показана именно она), несмотря на похожие принципы работы и конструкцию данные системы имеют ряд характерных отличий. Принцип работы у данных систем похожий, однако, способ присоединения радиаторов к магистрали иной.

Если однотрубная система представляет собой замкнутую кольцевую систему, все элементы присоединяются последовательно от котла, через расширительный бак, радиаторы и обратно к источнику тепла. В то время как у двухтрубной системы жидкость двигается сразу по двум замкнутым контурам. Одна работает на подачу подогретой жидкости к батареям, 2-ая отводит остывшую воду от батарей и подает ее обратно в котел.

Двухтрубная и однотрубная система отопления похожи, но первая стоит дороже, так как для ее устройства понадобиться больше труб, сантехнической арматуры и так далее. Однако, такая система позволяет индивидуально осуществлять регулировку подаваемого от радиаторов тепла, при этом сами батареи вне зависимости от этажа и расстояния имеют одинаковую температуру. Однотрубная система менее дорогая, так как используется только один контур, она проста в монтаже. Если задаться вопросом какая система отопления эффективнее однотрубная или двухтрубная, то ответ будет следующим.

Двухтрубная система очень эффективно обогревает здания большой площади, однако в домах с общей жилой площадью менее 150 м.кв. целесообразнее использовать однотрубную систему, она будет стоить намного дешевле, при этом будет такой же эффективной. Однотрубные и двухтрубные системы отопления сегодня самые популярные и востребованные.

Однотрубная система отопления с принудительной циркуляцией (с использованием насосов) или гравитационного типа, как и любая другая система, имеет ряд достоинств и недостатков, к преимуществам относятся:

• Эта система позволяет очень хорошо сэкономить на материалах (требе, фитингах, арматуре и так далее). Схема подключения радиатора отопления (однотрубная система) элементарна.
• Система проста в проектировании и монтаже.
• Это гидродинамически устойчивая система.
• Она имеет эстетически приятный вид.

К важнейшим недостаткам такой системы относятся:

• Она производи большие теплопотери.
• Повышенное гидродинамическое сопротивление.
• Взаимозависимость работы каждого элемента.
• Очень сложно устранять возможные ошибки, допущенные в проектировании и в расчетах устройств отопления.
• Они требуют сложного гидравлического и теплового расчета.

Это основные достоинства и недостатки данной системы.

Что важно учитывать при разработке схемы?

Для того чтобы ваша система отопления была достаточно эффективной в самом начале необходимо составить грамотную схему и сделать ряд вычислений. Рассчитать мощность системы с учетом:

• Мощности источника тепла.
• Площади и объема помещений.
• Наличия утеплителя.
• Количества радиаторов.
• Возможных источников потери тепла и вашей климатической зоны.

Определите мощность требуемого оборудования, рассчитайте минимальный объем воды в системе. Не забудьте, подключение радиатора отопления к однотрубной системе производится последовательно, трубы укладываются с уклоном 2%.

Какие бывают виды однотрубных систем

Есть два основных вида однотрубных систем: горизонтальная однотрубная система отопления и вертикальная. Однотрубная система отопления с нижней разводкой представлена на Рис.3 (однотрубная система отопления с верхней разводкой схема была представлена на Рис. 2).

Рис.3 Однотрубная система отопления с нижней разводкой схема (горизонтальная однотрубная система отопления схема).

Кроме схемы монтажа системы классифицируются по методу подключения (тупиковые, попутные) и способу циркуляции, на самотечные и принудительные.

Особенности монтажа однотрубной системы

Как утверждает Андрей Курышев, отопление двухэтажного дома (однотрубная система) будет эффективным, только если была грамотно просчитана и запроектирована схема. Не менее важен и правильный монтаж, горизонтальная однотрубная система отопления с нижней разводкой позволяет значительно упростить трудоемкость работ и прилично сэкономить на материалах, но если дом имеет площадь более 150 кв. м. мощности однотрубной системы будет недостаточно. Даже в том случае если схема однотрубной системы отопления с нижней разводкой достаточно проста, есть некоторые особенности монтажа, без учета которых можно значительно снизить эффективность работы системы отопления:

• Работы надо начинать от источника тепла (печь, котел).
• Необходимо заранее провести разметку.
• Контур необходимо сделать с уклоном в 2%.
• При необходимости нужно сделать вертикальный стояк к расширительному бачку и разгонный коллектор
• Не забудьте установить воздухоотводчики.
• Проведите контрольное испытание.

Эти советы позволят вам произвести быстрый и грамотный монтаж.

Срок службы тепловых насосов Waterkotte и Danfoss 25 лет. Подробнее

Дополнительная информация, консультации, цены

Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов – заполните форму справа, или позвоните.

Отдел геотермального оборудования

Изоляционная компания РИ МА СТ

Меню

• Дом
• Свяжитесь с нами
• О нас
• Почему стоит выбрать
• Занятость
• Паспорт безопасности

• Строители и домовладельцы

• Специалисты по строительству
• Изоляция
• Владельцы домов
  • Домашняя изоляция
  • Изоляция из напыляемой пены Icynene
  • Изоляция из стекловолокна/целлюлозы
  • Видеоролики по изоляции
• Отзывы

• Промышленная, морская, механическая изоляция (услуги электростанций)

• Промышленный
  • Изоляция труб, воздуховодов и резервуаров
  • Съемные изоляционные одеяла
  • Энергоаудит
  • Звукоизоляция / шумоизоляция
• Морской
• Услуги электростанций
• Отзывы

• Огнеупорные работы

• Огнеупорные работы
• Очистка промышленных котлов
• Отзывы

---

Однотрубные системы отопления

27 февраля 2015 г.

Однотрубные системы парового отопления

Однотрубные паровые системы являются распространенным средством отопления в Новой Англии. За прошедшие годы большинство этих систем были переведены с угля на газ или мазут, а котлы были обновлены. Большинство систем появились на рубеже веков, однако системы распределения остались прежними (если только в систему не вмешался благонамеренный, но дезинформированный мастер!). Типичная однотрубная система должна работать под давлением около 2 фунтов на квадратный дюйм и управляться одним термостатом. Когда котел включается, пар создает давление в системе, проталкивая воздух по трубам, который выходит через вентиляционные отверстия на распределительных линиях и радиаторах, в свою очередь нагревая здание. Когда термостат удовлетворяет требованиям, котел выключается, пар конденсируется, а воздух всасывается обратно в систему через вентиляционные отверстия.





Основной причиной потери энергии и дискомфорта в однотрубных системах является неравномерный нагрев. Неравномерный нагрев можно исправить, обратившись к основным вентиляционным отверстиям, вентиляционным отверстиям радиатора (стационарным, регулируемым или термостатическим) и элементам управления котлом. Также можно увидеть значительные улучшения в системе, обучая арендаторов своей системе отопления. Например, вентили радиаторов должны быть либо полностью открыты, либо полностью закрыты, что решит многие проблемы с гидравлическим ударом. Также важно, чтобы жильцы сообщали администрации здания, если они вынуждены открывать окна из-за перегрева. Как правило, перегрев можно решить легко и экономично.

Вопросы? Нужно и оценить? Компания Anchor Insulation начала свою деятельность в 1980 году как небольшой изолятор для труб. Мы хорошо разбираемся в области промышленной и коммерческой изоляции. Обмотка и изоляция воздуховодов, труб, резервуаров и многое другое. Позвоните нам сегодня!



• Дом
• Свяжитесь с нами
• О нас
• Почему стоит выбрать
• Занятость
• Паспорт безопасности

Строители и домовладельцы

• Строительные специалисты
• Применение изоляции
• Владельцы домов
  • Домашняя изоляция
  • Изоляция из напыляемой пены Icynene
  • Изоляция из стекловолокна/целлюлозы
  • Видеоролики по изоляции
• Отзывы

Промышленная, морская, механическая изоляция (услуги электростанций)

• Промышленная
  • Изоляция труб, воздуховодов и резервуаров
  • Съемные изоляционные одеяла
  • Энергоаудит
  • Звукоизоляция / шумоизоляция
• Морской
• Услуги электростанций
• Отзывы

Огнеупорные работы

• Огнеупорные работы
• Очистка промышленных котлов
• Отзывы

---

Все права защищены © 2014 Anchor Insulation

Вернуться к началу ↑

Плита регулирующая однотрубной системы отопления и, в частности, к усовершенствованным средствам управления непрерывной подачей пара в радиатор и непрерывным отводом конденсата из радиатора в однотрубной системе отопления, в которой единственная труба, ведущая в нижнюю часть радиатора, служит для подачи пар и слив конденсата.

До сих пор в так называемых «однотрубных» системах парового отопления возникали трудности с правильным ограничением и распределением непрерывного потока пара при низком или уменьшенном давлении в несколько радиаторов, в то время как при при этом постоянно сливая конденсат с радиаторов. В соответствии с настоящим изобретением в подающем и сливном патрубке, примыкающем к каждому впускному отверстию радиатора, предусмотрена регулирующая пластина улучшенной формы. Эта пластина снабжена двумя отдельными и постоянно открытыми отверстиями, одно для ограничения или дозирования потока пара в радиатор, а другое для обеспечения контролируемого оттока конденсата из радиатора. Это регулирующее устройство простое и не содержит движущихся частей. Дренажное отверстие выполнено таким образом, чтобы обеспечивать гидрозатвор и не допускать протекания через него пара к радиатору, но в то же время оно будет служить для накопления достаточного напора воды внутри радиатора или на входной стороне пластины. чтобы компенсировать разницу давлений, существующих на двух сторонах пластины, и позволить конденсату самотеком выходить из радиатора и, следовательно, стекать вниз через подающую трубу. В то же время вода не просачивается через отверстие для пара, которое постоянно открыто, чтобы обеспечить свободный и непрерывный поток пара через него.

Основная цель настоящего изобретения состоит в том, чтобы предложить усовершенствованную однотрубную систему парового отопления типа, кратко описанного выше и более подробно раскрытого в следующих спецификациях.

Другой задачей является создание усовершенствованной регулирующей или диафрагменной пластины для однотрубных паровых систем отопления.

Другой задачей является создание регулирующей пластины 50, которая работает бесшумно и обеспечивает непрерывный и раздельный поток пара и конденсата через нее в противоположных направлениях.

Другие цели и преимущества настоящего изобретения станут более очевидными из следующего подробного описания некоторых утвержденных форм устройств, сконструированных и работающих в соответствии с принципами этого изобретения.

На прилагаемых чертежах: Рис. 1 представляет собой частично схематическое изображение одного примера однотрубной системы парового отопления, в которой могут быть использованы усовершенствования настоящего изобретения.

Рис. 2 представляет собой частичный вид и частичный центральный вертикальный разрез в большем масштабе через впускной и выпускной клапан пара и нижнюю часть радиатора.

На рис. 3 показан вид спереди одной из регулирующих пластин.

Рис. 4 представляет собой вертикальный разрез этой пластины, взятый по существу по линии 4-4 на рис. 3. 15, рис. 5 представляет собой вертикальный разрез через впускной клапан и другую форму регулирующей пластины.

На рис. 1 основные элементы системы отопления включают генератор А, главный паропровод В, радиаторы С и С’, впускные клапаны радиаторов D и D’, главный паровой регулирующий клапан Е, конденсатоотводчик F , возвратная ловушка G и воздухоотделитель H.

Пар относительно высокого давления поступает от генератора А через выходной патрубок I и горизонтальный патрубок 2, сообщаясь с верхним концом выходного уравнительного стояка 3, который в свою очередь соединяется патрубком 4 с водяным пространством внутри котла. Понятно, что петля трубопровода, состоящая из только что названных элементов, будет находиться под давлением котла и заполнена водой до уровня, обычно указанного в a. Труба 2 сообщается через трубу 5 с входным концом основной подающей трубы В. Регулирующий или редукционный клапан Е, расположенный рядом с входным концом магистрали В, регулирует поток пара в подающую магистраль В таким образом, чтобы подача пар будет поддерживаться в нем при заданном пониженном давлении. Клапан Е обычно управляется термостатом, так что давление подачи пара в магистрали В будет изменяться в соответствии с потребностями системы в тепле. Можно использовать любую утвержденную систему термостатического контроля, и эти функции здесь не проиллюстрированы.

При желании редукционный клапан Е может быть перекрыт путем закрытия клапанов 6 и 7, а подача пара осуществляется через трубу 8, снабженную отсечным клапаном 9 с ручным управлением. Пар при давлении, поддерживаемом в подающей магистрали Б через несколько стояков 10 и впускные клапаны D будут поступать вверх в радиаторы C. При этом конденсат из радиаторов будет стекать обратно по стоякам 10 в подводящую магистраль B, которую желательно установить под небольшим углом, чтобы конденсат будет стекать в сторону нагнетательного конца магистрали, обозначенного здесь справа на чертежах. Конкретные усовершенствования настоящего изобретения расположены во впускных клапанах D или между этими клапанами и радиаторами и будут подробно описаны ниже.

Конденсат стекает из подающей магистрали В через конденсатоотводчик F, предпочтительно поплавковый и термостатический конденсатоотводчик показанного здесь типа, такой конденсатоотводчик предотвращает утечку пара из магистрали В и в то же время обеспечивает свободный поток конденсата оттуда. Конденсат стекает из ловушки F по патрубку II в стояк 12, сообщающийся своим верхним концом с воздухоотделителем Н известной формы.

Конденсат стекает из нижней части трубы 12 по трубе 13 в нижнюю часть второго стояка 14, который своим верхним концом сообщается с возвратной ловушкой G, расположенной над уровнем воды a генератора, но значительно ниже подающей магистрали, чтобы весь конденсат стекал в нее через только что описанные патрубки. Нижняя часть стояка 14 соединена трубами 15 и 16 с уравнительной трубой 3, примыкающей к котлу, так что вода может нагнетаться из обратного ловителя G в котел или генератор.

Обратные клапаны 17 и 18 расположены в трубах 13 и 15 соответственно, открываются эти клапаны только в сторону котла. Обратный конденсатоотводчик G имеет известную форму и имеет соединение трубопроводом низкого давления 19 с воздухоотделителем Н, а также сообщается через уравнительный трубопровод 20 с подводящей магистралью В. Этот уравнительный трубопровод 20 снабжен обратным клапаном 21, открывающимся только к подающему трубопроводу B, чтобы предотвратить повышение давления на обратной стороне системы выше давления, существующего в подающем трубопроводе.

Таким образом, каким бы низким ни было давление в подающей магистрали B, давление на обратной стороне системы обычно не может быть выше, чтобы предотвратить слив конденсата в ловушку G. Вторая труба высокого давления 22 ведет от стороны высокого давления системы (например, трубы 3) к обратному конденсатоотводчику G. Поплавковые клапаны в обратном конденсатоотводчике G управляют альтернативным сообщением труб 19 или 22 с ним. Обычно труба высокого давления 22 отрезается, а труба низкого давления 19в открытом сообщении с конденсатоотводчиком, чтобы конденсат из системы отопления мог стекать в этот конденсатоотводчик. Когда в ловушке накопится достаточное количество конденсата, поплавок закроет клапан, ведущий к трубе низкого давления 19, и откроет клапан, ведущий к трубе высокого давления 22, так что скопившийся в ловушке конденсат попадет под давление котла и будет затем слить по трубам 14, 15, 16 и 3 в котел. В это время обратный клапан 17 предотвратит обратный ток конденсата в дренажную систему.

Когда дренажные трубы находятся под низким давлением, односторонний клапан 18 предотвратит попадание в них воды из генератора.

Следует иметь в виду, что возвратный конденсатоотводчик G для возврата конденсата в котел может быть заменен подходящей насосной системой, и что в этой системе отопления, которая показана для иллюстрации одного типа однотрубного отопления, могут быть сделаны другие подходящие варианты. система, приспособленная для непрерывной подачи пара под определенным давлением к радиаторам и одновременного отвода из них конденсата.

Теперь будут описаны конкретные усовершенствования этого изобретения, сначала со ссылкой на фиг. 2, 3 и 4. Стояк 10 соединен в точке 23 с нижней частью кожуха 24 впускного клапана D.

Впускной канал 25 окружен кольцевым седлом 26 клапана, относительно которого клапан 27 выполнен с возможностью закрытия ручным механизмом, обозначенным цифрой 28, чтобы перекрыть подачу пара к радиатору. Обычно клапан открыт, как показано на рис. 2. Боковое удлинение 29корпуса клапана окружает выходное отверстие 30 и соединяется штуцером 31 с коротким горизонтальным участком трубы 32, сообщающимся через отверстие 33 с одним концом радиатора С, примыкающим к его днищу.

Обычно подходящая регулирующая пластина или диафрагма располагаются где-то внутри соединения трубы между впускным клапаном и радиатором для измерения или регулирования потока пара в радиатор в соответствии с размером или расположением радиатора, чтобы правильно распределить подача к ним пара относительно других радиаторов в системе. Каждая регулирующая пластина будет снабжена отверстием подходящего размера, определяемого скоростью или объемом потока пара, необходимого для удовлетворения потребностей этого конкретного радиатора.

Очевидно, что если бы диафрагма только что описанного типа использовалась в однотрубной системе отопления, конденсат должен был бы стекать обратно через то же самое отверстие или диафрагму. Противоположные потоки пара и воды через это отверстие имеют тенденцию задерживать воду внутри радиатора, вызывать нежелательные колебания или неравномерность потока пара к радиатору и другими способами обеспечивать непостоянную, шумную и несовершенную работу.

В соответствии с настоящим изобретением используется усовершенствованная форма регулирующей пластины К, снабженная двумя отдельными отверстиями, одно для прохождения через нее пара в одном направлении, а другое для прохождения через нее конденсата в противоположном направлении. Эти отверстия постоянно открыты и имеют постоянный эффективный размер. Пластина может быть установлена ​​в вертикальном положении на горизонтальной трубе, ведущей к радиатору, любым одобренным способом. Как показано здесь, пластина снабжена внешней периферийной фланцевой частью 34, которая зажимается между соседними трубными фитингами с помощью соединительного штуцера 31. В верхней части этой пластины находится паровое отверстие 35, которое предпочтительно имеет круглую форму и размер определяется потребностью радиатора в паре, которая, в свою очередь, зависит от размера и мощности радиатора и его положения в системе отопления.

В нижней части пластины К предусмотрено второе отверстие 36 для оттока конденсата.

Переливная кромка 37 на нижней кромке этого отверстия определяет минимальный уровень воды внутри радиатора, то есть до этого уровня будет скапливаться конденсат, прежде чем он начнет вытекать из радиатора. Пластина образована идущей вбок и вниз стенкой или фартуком 38, который охватывает верх и стороны отверстия 36 и выступает вниз так, что его нижний край 39находится, по меньшей мере, на одном уровне с перепускной кромкой 37 или ниже нее. Таким образом, эта перегородка 38 действует как плотина или препятствие перед отверстием 36, так что нижний вход 40 отверстия находится на минимальном уровне воды внутри радиатора или ниже него. Таким образом, это впускное отверстие 40 будет герметизировано скопившимся конденсатом внутри радиатора, так что пар не сможет проходить через это нижнее отверстие 36. Как известно, из-за быстрой конденсации пара внутри радиатора давление пара внутри радиатора будет быть существенно ниже, чем давление в подающем трубопроводе 10 и впускном клапане D, и, следовательно, этот перепад 75. давления будет иметь тенденцию удерживать или задерживать конденсат внутри радиатора. Это особенно верно, когда одно относительно небольшое отверстие используется как для прохождения пара, так и для конденсата. В настоящей усовершенствованной конструкции этот перепад давления будет сдерживать поток конденсата через отверстие 36, так что уровень воды в радиаторе поднимется выше высоты перепускной кромки 37, как показано на рис. 2. Это обеспечит напор воды в радиаторе, достаточный для того, чтобы компенсировать разницу давлений между внутренней частью радиатора и подающей трубой и вызвать вытекание конденсата через отверстие IS 38, а затем через впускной клапан и вниз по внешним сторонам подающей трубы 10, как показано на рис. 2. Этот поток воды несколько преувеличен на чертежах, и будет понятно, что порты клапана и подающая труба 10 имеют достаточный размер и пропускную способность, чтобы этот отток конденсата не мешал свободному потоку. пара вверх к радиатору. Понятно, что будет обеспечен достаточный напор воды, чтобы вызвать отток конденсата 25. до того, как уровень воды внутри радиатора поднимется до нижнего края верхнего отверстия 35, и, следовательно, никогда не будет никакого потока конденсата через это верхнее паровое отверстие препятствует свободному потоку пара через него.

Следует отметить, что оба отверстия нормально и постоянно открыты и что нет движущихся частей или клапанов, которые могли бы вызвать шум или засориться и, следовательно, выйти из строя. Поскольку .’ сила, действующая в этом месте, очень низка, существует тенденция к образованию накипи, которая приводит к залипанию и выходу из строя любых устройств с движущимися частями или к утечке в результате отложения твердых материалов рядом с отверстиями. Оба отверстия постоянно открыты, что обеспечивает практически постоянный и непрерывный поток жидкости в обоих направлениях через регулирующую пластину, и это устройство K особенно приспособлено для использования в системах, предназначенных для поддержания непрерывной подачи пара при очень низком давлении внутри радиаторов. .

Модифицированная форма регулирующего устройства показана на рис. 5. Это устройство адаптировано для размещения во входном отверстии 25 на верхнем конце подачи 5, трубы или стояка 10. Регулирующая пластина К’ снабжена изогнутая наружу и вниз кромка 41 на своем внешнем крае приспособлена для опирания на седло 26 клапана. Пластина затем снабжена большей наружной выступающей вниз трубчатой ​​частью 42, а меньшая выступающая вверх трубчатая часть 43 окружает паровое отверстие 44.

Конденсат будет стекать из радиатора в кольцевой канал 45, окружающий паровое отверстие 44. Выступающий вниз трубчатый элемент 46 меньшего размера выходит из канала 45 и имеет загнутый вбок нижний конец 47, отверстие 48 рядом с одной из внутренних боковых стенок стояка 10.

Конденсат будет собираться в канале 45 и вытекать через трубу 46, никогда не попадая в паровой канал и не мешая восходящему потоку пара через него. Полный напор пара, натекающего вверх по трубе 10 и по паровому каналу 44, не будет препятствовать сливу конденсата по трубе 46 и ее боковому выходному концу, примыкающему к одной из боковых стенок трубы 10.

Следует отметить, что конденсат сбрасывается в области низкой скорости, примыкающей к боковой стенке трубы. Если восходящее давление пара будет препятствовать оттоку конденсата через трубу 46, в канале 45 и трубе 46 будет собираться достаточное количество конденсата, чтобы преодолеть это давление пара, и затем конденсат будет стекать вниз через дренажную трубу. Как и в первом описанном варианте изобретения, и паровой, и конденсатный каналы постоянно открыты, и отток конденсата никак не мешает непрерывному восходящему потоку пара по каналу 44 к радиатору.

I пп.: 1. В системе парового отопления радиатор, трубопровод, сообщающийся с нижней частью радиатора и предназначенный для подачи пара в радиатор и отвода из него конденсата, и регулирующая пластина в указанном трубопроводе, причем указанная пластина является образован двумя отдельными и постоянно открытыми отверстиями, одно для ограниченного прохождения пара к радиатору, а другое для прохождения конденсата из радиатора, причем отверстие для конденсата выполнено и расположено таким образом, чтобы удерживать напор воды со стороны радиатора отверстия достаточно, чтобы компенсировать разницу давлений пара на двух сторонах пластины.

2. В системе парового отопления радиатор, трубопровод, сообщающийся с нижней частью радиатора и предназначенный для подачи пара в радиатор и отвода из него конденсата, и регулирующая пластина в указанном трубопроводе, при этом указанная пластина образована двумя отдельные и постоянно открытые отверстия, включающие верхнее отверстие, служащее для пропуска и регулирования прохождения пара к радиатору, и нижнее отверстие, служащее для отвода конденсата из радиатора, причем нижнее отверстие открывается вниз на пластине со стороны радиатора, чтобы обеспечить гидроизоляцию и удерживать напор воды внутри радиатора, достаточный для компенсации разницы давлений пара на двух сторонах пластины.

3. В системе парового отопления радиатор, трубопровод, сообщающийся с нижней частью радиатора и предназначенный для подачи пара в радиатор и отвода из него конденсата, и регулирующая пластина в указанном трубопроводе, при этом указанная пластина образована двумя отдельные и постоянно открытые отверстия, состоящие из верхнего отверстия, служащего для пропуска и регулирования прохождения пара к радиатору, и нижнего отверстия, служащего для отвода конденсата из радиатора, при этом нижнее отверстие расположено в пластине вертикально так, что его стороны будут примерно на одном горизонтальном уровне и заглушить отверстие за исключением выхода конденсата, когда уровень жидкости в радиаторе поднимется до высоты этого отверстия.

4. В системе парового отопления – радиатор, трубопровод, сообщающийся горизонтально с нижней частью радиатора и предназначенный для подачи пара в радиатор и отвода из него конденсата, и по существу вертикально расположенная регулирующая пластина в указанном трубопроводе, указанная пластина образован двумя отдельными и постоянно открытыми отверстиями, состоящими из верхнего отверстия для ограниченного прохода регулируемого потока пара к радиатору и нижнего отверстия для прохода конденсата из радиатора, причем нижнее отверстие выполнено для удерживания напора воды на стороне радиатора отверстия достаточно, чтобы компенсировать разницу в давлениях пара на двух сторонах пластины.

5. В системе парового отопления радиатор, трубопровод, сообщающийся горизонтально с нижней частью радиатора и предназначенный для подачи пара в радиатор и отвода из него конденсата, и по существу вертикально расположенная регулирующая пластина в указанном трубопроводе, указанная пластина образован двумя отдельными и постоянно открытыми отверстиями, состоящими из верхнего отверстия для ограниченного прохода регулируемого потока пара к радиатору и нижнего отверстия для прохождения конденсата из радиатора, а также перемычки, расположенной рядом с нижним отверстием на со стороны радиатора пластины и закрывая верхнюю часть и боковые стороны отверстия, чтобы удерживать напор воды внутри радиатора, достаточный для компенсации разницы давлений пара на двух сторонах пластины.

6. В системе парового отопления радиатор, трубопровод, сообщающийся горизонтально с нижней частью радиатора и предназначенный для подачи пара в радиатор и отвода из него конденсата, и по существу вертикально расположенная регулирующая пластина в указанном трубопроводе, указанная пластина образована двумя отдельными и постоянно открытыми отверстиями, состоящими из верхнего отверстия для ограниченного прохода регулируемого потока пара к радиатору и нижнего отверстия для прохода конденсата из радиатора, причем пластина выполнена с боковым и нисходящим выступающая перемычка, охватывающая верхнюю часть и боковые стороны нижнего отверстия со стороны радиатора пластины и выступающая вниз до уровня нижней стороны отверстия с тем, чтобы герметизировать это отверстие, за исключением прохождения жидкости, когда уровень жидкости поднимается до этого высота внутри радиатора. 7. В системе парового отопления радиатор, трубопровод, сообщающийся горизонтально с нижней частью радиатора и предназначенный для подачи пара в радиатор и отвода из него конденсата, и по существу вертикально расположенная регулирующая пластина в указанном трубопроводе, при этом указанная пластина образована с двумя отдельными и постоянно открытыми отверстиями, состоящими из верхнего отверстия для суженного прохода регулируемого потока пара к радиатору и нижнего отверстия для прохода конденсата из радиатора, причем нижнее отверстие выполнено таким образом, что его вход на Сторона пластины с радиатором открывается вниз, чтобы обеспечить гидрозатвор и удерживать напор воды внутри радиатора, достаточный для компенсации разницы давлений пара на двух сторонах пластины.

8. Пластина регулирующая, приспособленная для вертикального расположения внутри горизонтальной трубы подачи и слива однотрубной системы парового отопления, при этом указанная пластина образована двумя отдельными и постоянно открытыми отверстиями, состоящими из верхнего отверстия для регулирования расхода пара и нижнего отверстие, через которое конденсат может стекать в направлении, противоположном направлению потока пара, при этом нижнее отверстие открывается в направлении, по существу параллельном плоскости пластины, между участком пластины под отверстием и боковой частью стенки, имеющей нижнюю часть край, выступающий вниз к горизонтальной плоскости верхнего края участка пластины ниже отверстия, так что на одной стороне пластины может удерживаться напор воды для обеспечения гидрозатвора для нижнего отверстия.

9. Пластина регулирующая, приспособленная для вертикального расположения внутри горизонтальной трубы подачи и слива однотрубной системы парового отопления, при этом указанная пластина образована двумя отдельными и постоянно открытыми отверстиями, состоящими из верхнего отверстия для регулирования расхода пара и нижнего отверстие, через которое конденсат может стекать в направлении, противоположном направлению потока пара, при этом нижнее отверстие открывается в направлении, по существу параллельном плоскости пластины, между частью пластины под отверстием и расположенной сбоку перемычкой, охватывающей верхнюю часть и боковых сторон нижнего отверстия и выступает вниз к горизонтальной плоскости верхнего края участка пластины под отверстием, так что на одной стороне пластины может удерживаться напор воды для обеспечения водяного затвора для нижнего отверстия. 10. Регулирующая пластина, выполненная с возможностью вертикального расположения внутри горизонтальной трубы подачи и отвода однотрубной системы парового отопления, при этом указанная пластина образована двумя отдельными и постоянно открытыми отверстиями, имеющими верхнее отверстие для регулирования расхода пара, проходящее через верхнюю часть.
