Схема отопления с теплым полом

Содержание

• 1 Подключение водяного пола, смесительный узел
  • 1.1 Как подключить водяной пол к котлу
  • 1.2 Смесительный узел
  • 1.3 Схема водяного пола с 3-хходовым клапаном
  • 1.4 Подключения водяного пола к низкотемпературному котлу
  • 1.5 Итоги
  • 1.6 Элементы отопительных систем
  • 1.7 Разновидности систем отопления
    • 1.7.1 Однотрубная система
    • 1.7.2 Двухтрубная система
    • 1.7.3 Естественная циркуляция

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70оС-85оС. Иногда выше, иногда ниже — зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50оС нельзя: это будет грозить перегревом.

Самый же оптимальный вариант на входе в трубы водяного пола — 40-45оС.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте — это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто  на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

При желании можно сэкономить.  Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Смесительный узел

Разберемся с устройством смесительного узла.  Он может быть реализован двумя способами:

• с использованием двух клапанов: двухходового и балансировочного;
• трехходовым клапаном.

Обе схемы имеют достоинства и недостатки. Первая схема хороша тем, что к коллектору подается теплоноситель постоянной температуры. Но ее применение ограничено из-за того, что площадь обогрева не должна превышать 200м2 (из-за ограничения пропускной способности клапанов).  Система собранная по второму варианту пропускать может более значительные объемы, но регулировка температуры идет скачкообразно. С этим можно смириться, так как инерционность стяжки велика и скачки эти не ощущаются. Но в такой схеме возникают временами ситуации, когда постоянно подается горячая вода без подмеса (при сбоях автоматики и неисправностях клапана). Рассмотрим подробнее, как работают обе схемы.

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система — единственный вариант.

Подключения водяного пола к низкотемпературному котлу

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Итоги

Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол», необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.

teplowood.ru

Назад

Элементы отопительных систем

Система отопления двухэтажного дома состоит из таких составляющих:

• Котёл – это источник тепла, он работает от газа, угля, дров, электричества или твердого топлива. Однако чаще всего используются газовые котлы, т.к. они выгодны с экономической точки зрения. Их мощность рассчитывается исходя из площади помещения, на каждый квадратный метр необходимо 100 Вт мощности, при этом учитывают 15-20% запаса.
• Тепловой носитель – это заполнитель отопительных магистралей, чаще всего это вода, однако иногда используют антифриз.
   Это оправданно, когда дом используется редко, потому что эта жидкость не замерзает.
• Трубопровод – разводка труб служит магистралью для подключения радиаторов к котлу. Чаще всего используется пластик, но в некоторых системах – например, гравитационных – применяется металл.
• Радиаторы – это главные элементы обогрева помещений. Они состоят из секций и изготавливаются из алюминия, металла или чугуна. Алюминиевые обладают наибольшим коэффициентом теплоотдачи.
• Насос – обеспечивает принудительную циркуляцию теплоносителя в системе.

По своему типу схема бывает одноконтурной и двухконтурной. В первом случае котёл используется только для отопления. А во втором он также обеспечивает горячее водоснабжение.

Важно! Для эффективной работы проект отопления должен быть просчитан специалистами.

Разновидности систем отопления

Сегодня используется несколько систем отопления, каждая из которых имеет плюсы и минусы. Основное их различие – в реализации подключения радиаторов к котлу. Кроме того, многие схемы включают в себя использование тёплых полов, которые повышают комфортность и эффективность обогрева.

Однотрубная система

Еще одно название такой схемы – ленинградка. Ее главная особенность заключается в использовании одной трубы для подключения батарей. Подача проходит через каждый из элементов, которые соединяются последовательно, а затем одна цельная труба возвращает теплоноситель к котлу.

Достоинства:

• простота реализации;
• экономия материалов;
• есть возможность реализовать естественную циркуляцию носителя.

Однако у ленинградки есть и недостатки:

• неравномерный прогрев радиаторов;
• сложности с подключением теплого пола;
• сложности с регулировкой;
• не рекомендуются для использования в двухэтажных домах.

Кроме того, при необходимости ремонта отдельных радиаторов придется останавливать и спускать всю систему, а это не очень удобно.

Двухтрубная система

Такой проект считается самым оптимальным и эффективным. В этом случае для организации отопления двухэтажных построек используются две магистрали:

• подача – по ней теплоноситель подается от котла к батареям;
• обратка – по этой трубе остывшая вода возвращается назад.

Радиаторы подключаются к трубам параллельно. Минусом такой схемы считается только высокий расход материалов по сравнению с однотрубной.

Достоинства двухтрубного варианта:

• возможность регулировки каждого радиатора по отдельности;
• высокая эффективность;
• возможность использования любых труб и радиаторов;
• легкое подключение теплого пола.

Кроме того, при использовании двухтрубной схемы температура всех батарей выравнивается. А это повышает КПД отопления.

Естественная циркуляция

Принцип использования гравитационных систем основан на естественных законах физики. Разводка труб делается таким образом, чтобы теплоноситель в них передвигался естественно, без использования насоса.

Достоинства:

• энергонезависимость;
• простота монтажа.

Недостатки:

• необходимы трубы больших диаметров;
• затруднения с подключением теплого пола;
• сложности с регулировкой системы;
• низкая эффективность.

Поскольку такая схема подключения имеет массу недостатков, ее используют крайне редко. Чаще всего отдают предпочтение двухтрубной разводке с принудительной циркуляцией. Такая схема отопления двухэтажного дома с подключаемым теплым полом и радиаторами обеспечивает высокую эффективность обогрева и удобство использования.

laminatepol.ru

Если не ставить смесительную группу, то это приведет к тому, что пол будет горячем и вы по нему не сможете ходить и еще из-за повышенной температуры, деформация труб усилится и они будут перетираться в бетона, что приведет к их дальнейшему разрушению.

1. Укладываем утеплитель пенополистирол толщиной 50 мм. Его можно купить в строительном гипермаркете Петрович.
2. Укладываем теплоотражатель.
3. Кладем армирующую сетку. Она нужна для того чтобы к ней крепить трубы. Раньше для этих цель использовали клипсы, но сейчас намного проще и быстрей установить сетку и к ней крепить трубы при помощи зажимов или проволокой.

Укладывать трубы можно, как вам удобно, змейкой или улиткой.

Чтобы подключить трубы к этому узлу не нужно использовать пресс фитинги, здесь используется система обжимов, но не совсем простая. Дело в том, что использовать стандартные обжимы в загородных домах нельзя, они со временем начинают подтекать, но в данном случаи используется специальная конструкция с гильзами, которые очень плотно стыкуются и собирается один раз.

xn——6cdcklga3agac0adveeerahel6btn3c.xn--p1ai

• Автор видео: Марат Ишмуратов
• Канал автора: https://www.youtube. com/channel/UCyrdKMbXbRXONaCrEY0rnPg
• Видео:

Мы расскажем о том, каким образом к котлу можно подключить ещё один радиаторный контур, скажем, контур второго этажа здания, а также рассмотрим, как подключить контур тёплого пола.

1. Подключение радиаторного контура

После котла два контура разделяются при помощи коллекторов на подаче и обратке, а уже к коллекторам подключаются радиаторные контуры первого и второго этажа.

Не забывайте ставить запорную арматуру непосредственно в самих коллекторах.

Рекомендуем ставить не шаровые краны, а вот такие задвижки:

Так как мы имеем два радиаторных контура первого и второго этажа, этими задвижками можно без проблем производить балансировку.

Обычно приходится поджимать второй этаж. Давайте подробнее рассмотрим, какую там нужно применять схему.

Допустим, в доме мансарда, и туда нужно провести отопление, при этом можно подключить только два или четыре радиатора. В таком случае нет никакого смысла строить схему Тихельмана, достаточно провести подачу и обратку с первого этажа и применить обычную двухтрубную систему.

В итоге получились два небольших контура. При таком подключении всё будет неплохо работать. Но если полноценный второй этаж и много радиаторов, расположенных по всему периметру этажа, то в этом случае стоит подключить радиаторы по схеме Тихельмана.

Мы получаем ту же схему подключения, что и на первом этаже.

Весь теплоноситель двигается в одном направлении – и подача, и обратка. При этом не нужно производить балансировку на самих радиаторах.

Все радиаторы греют одинаково на 100% своей мощности.

1. Как подключить тёплый пол к системе

Тёплый пол подключается отдельным третьим контуром, и коллектора придётся устанавливать уже на три выхода.

Ещё для обвязки тёплого пола потребуется коллектор, отдельно циркуляционный насос и смесительный узел. В итоге получилась вот такая схема подключения трёх отдельных контуров.

Если дом достаточно большой, первый этаж имеет площадь больше 100 м², есть вероятность, что встроенный циркуляционный насос в котле не справится и не обеспечит нормальную циркуляцию для всей системы отопления.

Тогда придётся заменить обвязку котла. Посмотрите, как это лучше сделать. Для этого понадобятся распределительные коллектора на подаче и на обратке. В начале подключаем к коллектору контур тёплых полов со своим смесительным узлом.

Затем на коллектор устанавливается второй циркуляционный насос, к нему мы устанавливаем на подаче коллектор на два выхода.

Так же ставим на обратку.

К этим коллекторам подключаем контура первого и второго этажа.

Таким образом, мы на отдельный циркуляционный насос подключили два радиаторных контура. Далее мы их подключаем к котлу. Получается вот такая схема:

Получилось три циркуляционных насоса – два на распределительном коллекторе и один в котле. Между ними может возникнуть конфликт. Они могут мешать нормальной работе системы, поэтому стоит установить байпас между котлом и распределительным коллектором.

За счёт встроенного байпаса получается нулевая разница давлений между подачей и обраткой. Не забывайте ставить на коллекторах задвижки для балансировки системы и дополнительные автоматические воздухоотводчики на самих коллекторах.

Если площадь второго этажа тоже больше 100 м², то второй этаж лучше подключить на отдельный циркуляционный насос.

Если до этого был установлен байпас между котлом и распределительным коллектором, лучше поставить маленькую гидрострелку.

Всё подключаем обратно к котлу, ставим шаровые краны с накидными гайками и фильтры на обратке, а также автоматический воздухоотводчик на саму гидрострелку.

В некоторых случаях автоматический воздухоотводчик требуется установить ещё и на самих контурах после распределительного коллектора. Если у вас трубы после распределительного коллектора сразу идут вверх, воздухоотводчик можно и не ставить, но если трубы сразу идут вниз, лучше поставить автоматические воздухоотводчики на подачу и на обратку.

Установить их можно с помощью обычных тройников.

Не забывайте про сливной кран на гидрострелке. Таким образом, при данной схеме с гидрострелкой все насосы работают независимо друг от друга. Например, ранней осенью можно включить только контур тёплых полов, остальные контура будут отключены. Потом дополнительно можно включить радиаторный контур первого этажа. В насос радиаторного контура второго этажа можно дополнительно установить термостат, и насос будет сам включаться и отключаться в зависимости от заданной температуры.

В данной схеме применяется настенный котёл, но иногда приходится ставить напольный.

1. Вариант подключения этой схемы с напольным котлом

Обычно напольные котлы идут одноконтурные, только для отопления, без контура горячего водоснабжения. Эти котлы дополнительно приходится укомплектовывать циркуляционным насосом и расширительным баком.

В 90% случаев к напольному котлу приходится ставить накопительный бойлер косвенного нагрева для горячей воды.

В этом случае необходима гидрострелка и распределительный коллектор с отдельными насосами.

Можно добавить, что к готовой схеме можно очень подключить какой-нибудь резервный котёл. Таких схем имеется достаточно большое количество.

Уже многие инженерные компании предлагают готовые решения, у них тоже можно найти для себя какую-нибудь подходящую схему.

transkribator.guru

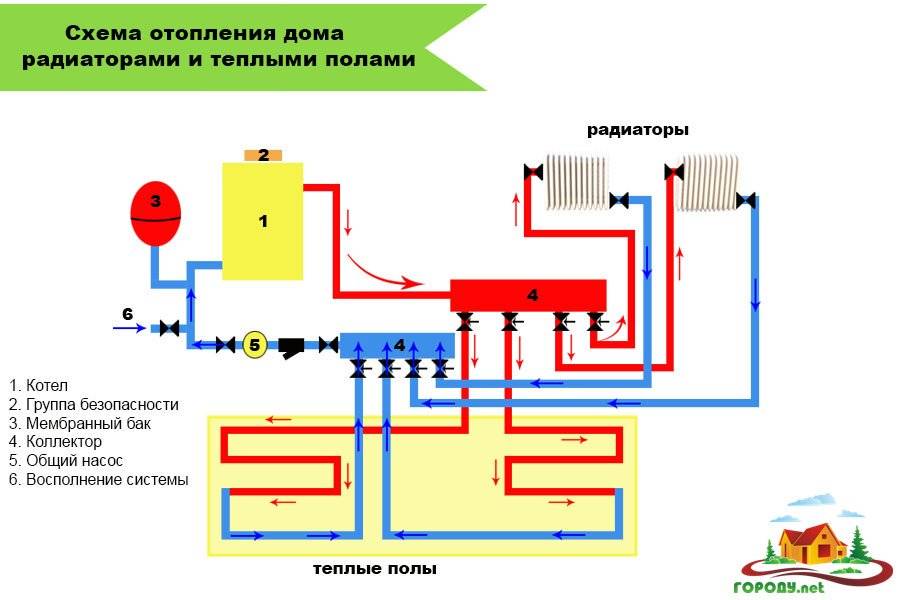

Схема отопления с теплым полом и радиаторами в частном доме: выбор и монтаж

Комбинированная схема отопления с теплым полом и радиаторами в частном доме применяется для удобства и эффективности. Легче регулируется обогрев помещений, на случай поломки всегда есть запасной вариант. Правильный выбор отопительного агрегата, схемы и приборов ведет к экономии энергоносителей и средств. Работа системы координируется вручную или автоматически.

Содержание

1. Особенности и преимущества комбинированной системы
2. Выбор отопительного котла
3. Выбор электрического или водяного пола
4. Подбор радиаторов
5. Какие трубы подойдут для комбинированной системы отопления
6. Организация монтажа
7. В частных домах
8. В квартирах

Особенности и преимущества комбинированной системы

К одному котлу можно подключить одновременно радиаторы и контуры теплого пола

Проект используется в строениях разного назначения и любой этажности при правильном подборе составных компонентов и напольного покрытия. Теплый пол первого этажа дает восходящие термические потоки, прогревающие перекрытие, которое на втором этаже служит настилом.

Оптимальное сочетание оборудования хозяин выбирает самостоятельно с учетом следующих факторов:

• потребности дома, предпочтения владельца;
• доступность топлива и его цена;
• возможность реализации схемы;
• расход материалов.

Радиаторный контур реагирует на снижение комнатной температуры из-за непогоды, создает тепловые пороги под окнами в морозы. Батареи в холодные дни увеличивают обогрев помещения без поднятия температуры теплого пола до некомфортного состояния.

Основным является отопление, заложенное в основание. Теплые полы применяются в межсезонье, когда жилище остывает и появляется влажность.

Радиаторная система включается в работу вручную или автоматически в период ухудшения погоды для эффективного отопления дома.

Выбор отопительного котла

Разновидности одноконтурных котлов для отопления

От подбора источника тепла зависит схема подключения теплых полов и радиаторов к котлу. Разделение агрегатов обусловлено видом топлива, которое они потребляют.

Котлы бывают:

• твердотопливные;
• газовые;
• жидкотопливные;
• электрические.

Твердотопливное оборудование имеет разную мощность и работает на торфяных брикетах, угле, коксе, дровах и отходах деревянного производства. КПД котлов в диапазоне 50–70%, некоторые модели достигают 80%. Агрегаты расходуют около 46–47 кг топлива на квадрат площади в год без учета подогрева воды и ставятся в домах от 30 до 2500 м2. Требуется мощный дымоход и вентиляция, разрешение на установку не оформляется.

Электрический котел справляется с двойной нагрузкой, не требуется разрешение для установки

Газовые агрегаты действуют от баллонного или магистрального топлива. Мощность составляет от 10 до 15 тыс. кВт, КПД достигает 92–94%. Газ в объеме 0,113 м3 требуется для производства 1 кВт тепловой энергии. Отапливает дома до 400 – 500 м2, требует принудительного отвода дыма и вентиляции. Для запуска оформляется разрешение соответствующих органов.

Жидкотопливные агрегаты используют мазут, солярку, отработку масел, КПД находится в пределе 86–92%. Расход количества литров в час подсчитывается умножением мощности горелки на коэффициент 0,1. Оборудование коптит при работе и устанавливается в помещении несмежном с жилыми комнатами. Не требует разрешительных документов на установку.

Электрические котлы также применяются в системе отопления частного дома с теплыми полами и радиаторами и работают от электроэнергии. Мощность оборудования для жилья составляет от 4 до 30 кВт, показатель КПД – 87–98 %. Нет копоти, бесшумная работа, котел отапливает площадь до 300 м2. Не требует оборудования вентиляции и дымоотвода, подключается к трех- или однофазной сети без оформления разрешения на установку.

Выбор электрического или водяного пола

В квартире, частном доме можно монтировать водяной или кабельный теплый пол

В электросистему входит нагревательное звено в виде матов, пленки или кабеля, температурные датчики и регулятор накала (электронный или ручной). Конструкция существенно не поднимает пол и не отражается на высоте помещения. Система равномерно нагревает поверхность. Оптимальный режим устанавливается с помощью комбинирования датчиков и термостата, нагрев прекращается при достижении заданных параметров.

Электрополы монтируются без дополнительных трудозатрат:

• провод раскладывается на плоскости;
• делается бетонная стяжка;
• монтируется финишный настил.

Водяной теплый пол с трубной системой не позволяет равномерно прогревать площадь комнаты, но его монтаж и эксплуатация стоит дешевле. Установка труб в стяжку требует больше времени и трудовых затрат. В комплект входит циркуляционная помпа, коллектор и трубы. Водяная система плюс стяжка поднимает поверхность на 7 – 9 см. Выбирается режим автоматической или механической регулировки.

Выбор типа нагревательного пола зависит от отопительной системы и возможностей хозяина. Учитывается расход топлива на водяной нагрев поверхности и сравнивается с затратами, чтобы обогреть электричеством.

Подбор радиаторов

Радиаторы подбирают в зависимости от конструкции системы отопления — магистральная или автономная

Воздушный теплообменник рассеивает тепло в окружающее пространство посредством конвекции и излучения. Радиаторы различаются в зависимости от материала, из которого они сделаны:

• стальные;
• чугунные;
• биметаллические;
• алюминиевые.

Панельные радиаторы из стали отличаются средней ценой, имеют универсальное соединение, служат 25 – 30 лет. Элементы выпускаются разных размеров по высоте и длине. Стальные батареи выдерживают напор до 8 атм, при тестовом показателе 25 атм, требуют предварительного расчета по мощности. Элементы разрушаются из-за коррозии в местах, которые были повреждены.

Современные чугунные батареи можно выбрать по дизайну, размеру

Чугунные батареи старого образца отличаются большими габаритами и весом, есть современные модели небольших размеров, разработанные совместно конструкторами и дизайнерами. Срок службы – до 50 лет, выдерживают давление 6–10 атм, при тестовом показателе от 15 атм. Элементы стойко сопротивляются коррозии, подвержены засорению кальциевыми осадками.

Внутри биметаллических радиаторов установлен стальной распределительный коллектор, что повышает показатель рабочего напора до 25 атм. Батареи совмещаются с разными трубами, отличаются небольшой массой. Стоимость элементов высокая, не рекомендуется использование антифриза, т. к. возникают протечки.

Алюминиевые батареи хорошо отдают тепло, отличаются привлекательным видом и малым весом. Можно набирать разное число секций, устанавливать в самотечных схемах отопления, но только замкнутых систем. Рабочее давление в диапазоне 7–12 атм, при тестовом показателе 25 атм. Взаимодействие с медными элементами вызывает появление токов, способствующих коррозии.

Какие трубы подойдут для комбинированной системы отопления

Трубы выбирают с металлической прослойкой, которая препятствует излишнему расширению при нагревании

Изделия выбираются с учетом качества, стоимости, надежности, срока эксплуатации и простоты монтажа.

Медные трубы быстро нагреваются и эффективно отдают тепло, контуры из таких элементов отличаются отличными техническими характеристиками и стойкостью к коррозии, эксплуатируются 50–80 лет. Изделия стоят дорого, монтаж осуществляется только специалистами из-за сложности работы с медью.

Полипропиленовые трубы выпускаются с алюминиевым и стекловолокнистым армированием. В первом виде металлическая прослойка удерживает полимер от излишнего расширения. Требуется мастерство при сварке, т. к. часто происходит расслаивание материалов. Трубы со стекловолокном представляют прочные и качественные изделия за счет монолитности.

Металлопластиковые трубы отличаются приемлемыми показателями и применяются для радиаторного контура и теплого пола. Внутри располагается слой полипропилена с гладкими стенками, который не разрушается и не окисляется. Полиэтилен соединяется с алюминиевой трубой клеевой прослойкой. Монтируются изделия легко и не требуют специальных навыков, трубы гнутся, соединения выполняются прессовыми или резьбовыми фитингами.

Коллекторы из сшитого полиэтилена используются для теплого пола. Герметичность достигается использованием прессовых фитингов, которые легко устанавливаются. Материал долго служит, имеет небольшой износ и хорошо проводит тепло.

Организация монтажа

Гидрострелка в системе позволяет равномерно распределять теплоноситель по контурам и регулировать температуру

Сложность представляет выполнение разводки на 2 контура с различной температурой энергоносителя. Используется последовательная схема подключения теплого пола и батарей от одного котла и гидрострелка. Первая разводка экономит ресурс, а вторая дает возможность агрегату работать в оптимальном режиме.

В трубы теплого пола энергоноситель подается с низкой температурой по сравнению с радиаторным контуром. Нагрев регулируется автоматикой по мере их охлаждения в каждой ветке. Магистраль отключается остановкой насоса. Трубы для теплого пола выбирают сечением до 20 мм для снижения инерционности системы.

В частных домах

Для экономии энергии на радиаторах и контурах пола устанавливают термостаты

К схеме комбинированной системы отопления радиаторами и теплым полом есть базовые запросы, требующие внимания. Оборудование ставится в свободном доступе для контроля и ремонта. Учитывается опасность возгорания и взрыва.

Правила установки:

1. Температура воды должна быть на 20°С больше предела воспламенения вещества, предупреждается вскипание энергоносителя. Показатель кипения зависит от напора в системе. Например, при давлении 2 атм вода кипит при +120°С.
2. Нагрев поверхности открытых частей радиаторов и труб не должен превышать допустимые нормы.
3. Оборудование и приборы изолируются для защиты от ожогов, потерь энергии и замерзания в неотапливаемых строениях.
4. Горячие части закрываются, если могут вызвать воспламенение газа, пыли в комнате.

Важным остается проектирование, расчет и выбор отопительной системы.

В квартирах

Дополнительно используются термостаты по количеству батарей для координации температуры. Автоматика агрегата поддерживает температуру энергоносителя. Устанавливаются краны на ветках подводки для выборочного отключения батарей или контуров теплого пола.

Краны Маевского ставятся по количеству приборов, монтируется группа безопасности, включающая расширитель, манометр, предохранительный клапан и сбрасыватель воздуха. Радиаторы основного контура врезаются последовательно по диагональной схеме или снизу вниз. Выдерживается горизонтальный уровень для избавления от водяных шумов.

Теплые полы – TheGreenAge

Что такое теплые полы?

Напольное отопление (также известное как лучистое отопление) используется уже много тысяч лет. Римские бритты использовали гипокаусты, которые представляли собой подвесные полы, под которыми зажигали огонь, который затем нагревал пол и, в свою очередь, нагревал ванны или комнаты. Сеть небольших труб использовалась для подачи горячего воздуха из центральной печи и обогрева здания. Это создавало конвекцию теплого воздуха, которая нагревала основное жилое пространство.

С тех пор ситуация немного изменилась, но лучистое отопление — отличный экономичный способ обогреть многие помещения дома. В настоящее время существует два предпочтительных метода обогрева пола в доме: электрические системы подогрева пола или горячая вода, протекающая по трубам прямо под поверхностью пола, известные как водяные системы.

Читайте дальше, чтобы узнать о различных типах систем напольного отопления.

Типы систем напольного отопления

Современные системы напольного отопления используют либо элементы электрического сопротивления («электрические системы»), либо жидкость, протекающую по трубам («гидронические системы» — см. геотермальные тепловые насосы) для обогрева пола. Любой тип может быть установлен как основная система отопления всего здания или как локальный теплый пол для обеспечения теплового комфорта в конкретном помещении.

Электрические системы обогрева пола

Электрические системы обогрева пола работают с использованием элементов электрического сопротивления. При включении система нагревается, нагревая деревянный, кафельный или ковровый пол над ней. Тогда пол действует как большой радиатор; поэтому пол с подогревом иногда называют лучистым отоплением.

Эта форма напольного отопления очень проста в установке, а также она очень тонкая (по сравнению с системами Hydronic), поэтому вы не потеряете высоту своих комнат, если модернизируете эту технологию в своем доме. Кроме того, элементы электрического сопротивления, составляющие систему, работают со 100% эффективностью, поэтому все электричество, проходящее через них, превращается в тепло. Электрическая система, которую вы устанавливаете, будет зависеть от размера комнаты и типа пола, но варианты включают нагревательные маты (раскатанные для покрытия больших площадей), электрические кабельные системы или свободную проводку, достаточно гибкую, чтобы заполнить более неудобные места.

Большинство электрических систем обогрева пола просты в установке, если вы достаточно компетентны в рукоделии. Однако все системы электрического отопления, установленные в доме, должны быть одобрены компетентным электриком в соответствии со строительными нормами части P 2005 года.

Водяные системы напольного отопления

Водяные системы напольного отопления полагаются на горячую воду, нагретую в системе котлов (или с помощью геотермального теплового насоса или воздушного теплового насоса), чтобы обеспечить тепло для обогрева пола и связанного с ним помещения. Горячая вода течет по трубам, расположенным под уровнем пола, и нагревает пол. Поскольку тепло отдает большая площадь (вся площадь пола), оно не должно быть таким же горячим, как вода, протекающая через радиаторы, так как оно более равномерно распределяется по помещению.

В отличие от электрических систем напольного отопления, при модернизации гидравлических систем вы потеряете часть высоты помещения (поскольку существуют трубы, по которым течет жидкость, профиль которых толще, чем у проводов). Это идеальная технология, которую можно использовать одновременно с заменой существующего пола (пожалуйста, при этом также установите изоляцию пола). Кроме того, в отличие от электрических систем, мы предлагаем вам привлечь сертифицированного инженера по напольному отоплению для установки этого типа системы .

Одним из основных преимуществ водяных систем напольного отопления является то, что их можно использовать и для охлаждения помещения летом. В отличие от электрических систем, если по трубам качать очень холодную воду, она будет охлаждать пол и работать в обратном порядке, охлаждая помещение.

Пол с подогревом – какой тип подходит для вашего дома? : Grand Designs Magazine

Отопление

Принцип работы, доступные варианты и затраты

Джо Посланник | 2 декабря 2022 г.

Теплые полы (UFH), которые когда-то использовались в основном на кухнях и в ванных комнатах, теперь являются опцией для обогрева больших помещений и даже всего дома. Помимо того, что он приятен для ног, он также излучает лучистое тепло, что делает его энергоэффективным способом обогрева дома, который хорошо работает с возобновляемыми источниками энергии.

«Одним из самых больших преимуществ является то, что он полностью невидим, и нет необходимости в радиаторах, занимающих место на стене», — говорит Стюарт Висби из Stone & Ceramic Warehouse. «Это также особенно полезно в таких помещениях, как влажные помещения, так как влага с пола быстро испаряется».

Хотя на рынке представлено множество систем, все они относятся к одному из двух основных типов – электрические или водяные. Электрическая система, обычно в виде очень тонкой проволоки или мата, работает независимо от центрального отопления. С другой стороны, система на водной основе подключается к основному источнику центрального отопления и работает за счет циркуляции теплой воды по пластиковым трубам, установленным под полом.

Системы на водной основе — идеальное решение для всего дома. Электрические системы легко модернизируются для отдельных комнат и дешевле в установке, но дороже в эксплуатации.

Электрический теплый пол (сухая система)

Электрический теплый пол, также известный как сухая система, устанавливается непосредственно под напольным покрытием, а его низкий профиль практически не влияет на уровень пола. Идеально подходит для однокомнатных установок, где уже установлен подуровень. Системы со свободной проволокой позволяют создавать комнаты неуклюжей формы, тогда как самоклеящиеся коврики предлагают максимально простое решение. И это не ограничивается использованием под полами; электрическая система подогрева пола может быть установлена ​​на стене и сиденьях в душевой и мокрой комнате.

Все электрические соединения должны быть выполнены и проверены квалифицированным электриком в соответствии со строительными нормами. Поскольку нагревательный элемент находится прямо под полом, контуры легко доступны, если их нужно отремонтировать. Недостатком этого типа теплых полов является то, что он может быть более дорогим в эксплуатации, чем мокрая система, и Фонд энергосбережения не рекомендует его для использования на больших площадях. Стоимость раскладных нагревательных матов начинается от 50 фунтов стерлингов за квадратный метр, а сборный комплект будет стоить от 100 фунтов стерлингов за квадратный метр.

Warmup Promat UFH с чувствительным к давлению клеем и проволокой 1,8 мм, от 69,99 фунтов стерлингов за коврик размером 500×1000 мм; Керамическая плитка Stacara, 21,60 фунтов стерлингов за кв. м, Topps Tiles

Водяной теплый пол (мокрая система)

Водяной теплый пол состоит из ряда труб, соединенных с бойлером, по которым горячая вода циркулирует по полу для обогрева. пространство. Обычно используется в новостройках или пристройках, лучше всего подходит для новых конструкций полов, которые могут быть спроектированы таким образом, чтобы удерживать трубопроводы и иметь достаточную изоляцию. Он идеально подходит для открытой планировки или системы для всего дома и может быть подключен к системе солнечного водонагрева.

Влажная система может прогреваться дольше, чем другие системы отопления, но и остывает дольше. Инженер-теплотехник или специалист завершит установку водяного теплого пола, которая может стоить тысячи фунтов, если это комплексная система. Но проблемы, как правило, возникают крайне редко, а трубы спроектированы и испытаны с расчетом на 50-летний срок службы. Просто имейте в виду, что модернизация может быть сложной, и полы, возможно, придется поднять, чтобы проложить трубы.

Водяные системы напольного отопления дороже в установке, но дешевле в эксплуатации в долгосрочной перспективе, чем электрические системы. Ожидайте платить более 100 фунтов стерлингов за квадратный метр.

Система Wundatherm UFH с рифлеными панелями из алюминия и полистирола для труб 16 мм, от 50,40 фунтов стерлингов за кв.м, Wunda

Сколько стоит теплый пол?

Имеются противоречивые данные об экологических преимуществах и экономии для теплых полов в зависимости от типа проложенного трубопровода и используемой изоляции. Нагрев помещения с помощью теплых полов может занять пару часов, а с использованием радиатора — всего 20 минут. Однако радиаторы остывают намного быстрее.

Ключевым моментом является то, чтобы подогрев пола оставался включенным в течение всего дня при умеренной температуре, например 16°C, что требует меньше энергии, чем требуется радиатору для обогрева помещения от холода.

Электрическая система может быть дороже, но для оптимизации производительности можно использовать программируемый таймер, такой как 6iE Smart WiFi Thermostat от Warmup. Кроме того, поскольку он работает независимо от центрального отопления, вы можете обогреть определенную площадь без необходимости обогрева всего дома.

Как правило, напольное отопление обеспечивает более чем достаточно тепла для использования в качестве единственного вида отопления, но его возможности будут зависеть от таких факторов, как напольное покрытие и уровень теплоизоляции здания. Ваш установщик сможет дать совет по изучению индивидуальных тепловых характеристик вашего дома, чтобы вы могли рассчитать количество тепла, которое вам нужно произвести. Все установки должны быть проверены перед укладкой напольного покрытия.

Цена на теплый пол зависит от выбранной вами системы, размера помещения, которое вы хотите отапливать, желаемой тепловой мощности, частоты включения отопления и степени теплоизоляции вашего дома. Но, согласно checkatrade.com, за установку вы можете заплатить около 60–85 фунтов стерлингов за электрический теплый пол во время ремонта (50–75 фунтов стерлингов за новую сборку) и 135–185 фунтов стерлингов за водяной пол. отопление во время ремонта (120-135 фунтов за новостройку).

Веб-сайт Warmup также предлагает полезное руководство по стоимости системы, установки и эксплуатации.

Выполняется монтаж системы теплого пола Nu-Heat – труба UFH устанавливается в зубчатую панель в соответствии с проектом системы

Выбор напольного покрытия

Система теплого пола совместима с широким спектром напольных покрытий, в том числе с ковром, обеспечивая комбинированное тепловое сопротивление ковра и подложки менее 2,5 кг. Чем толще продукт, тем дольше он будет нагреваться и остывать.

«Материал должен быть установлен профессионально», — говорит Джейсон Черрингтон из Lapicida. «Вы должны дождаться, пока стяжка высохнет должным образом, а затем необходимо запустить UFH, чтобы проверить ее, поскольку тепловое движение может привести к растрескиванию некоторых типов. Укладка напольной плитки выполняется относительно быстро и не должна занимать больше дня на 10 кв. м у опытного плиточника».

Инженерные доски также популярны среди ремонтников и самостоятельных строителей, потому что они меньше подвержены деформации. «Это один из лучших материалов для использования с UFH», — говорит Рассел Колдер из Havwoods. «Натуральные, теплые на ощупь и хорошо проводящие тепло, большинство инженерных плит идеально подходят для использования с UFH. Это особенно верно для тех, у кого ламель из массива дуба — верхний слой инженерной доски».

Fendi 13 HW921 паркетная доска из европейского дуба с УФ-обработкой белого цвета от Havwoods

На что следует обратить внимание перед установкой UFH

• Теплый пол более эффективен и экономичен, если он устанавливается над изоляцией, поскольку он уменьшает потери тепла вниз. Убедитесь, что остальная часть вашего дома также хорошо изолирована.
• Камень, фарфор, сланец и керамика подходят для полов с подогревом и обладают хорошей теплопроводностью, что обеспечивает качественную теплоотдачу.
