Как подключить насос к котлу

Содержание

1. Cхема подключения циркуляционного насоса к электросети
2. Схема подключения циркуляционного насоса к электросети выглядит следующим образом
3. Схема подключения циркуляционного насоса через термостат выглядит следующим образом
4. Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)
5. Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом
6. Дополнительный насос в системе отопления
7. Как подключить циркуляционный насос к электричеству?
8. Что важно знать?
9. Способы подключения

Cхема подключения циркуляционного насоса к электросети

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Обратите внимание , обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме — ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения , думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

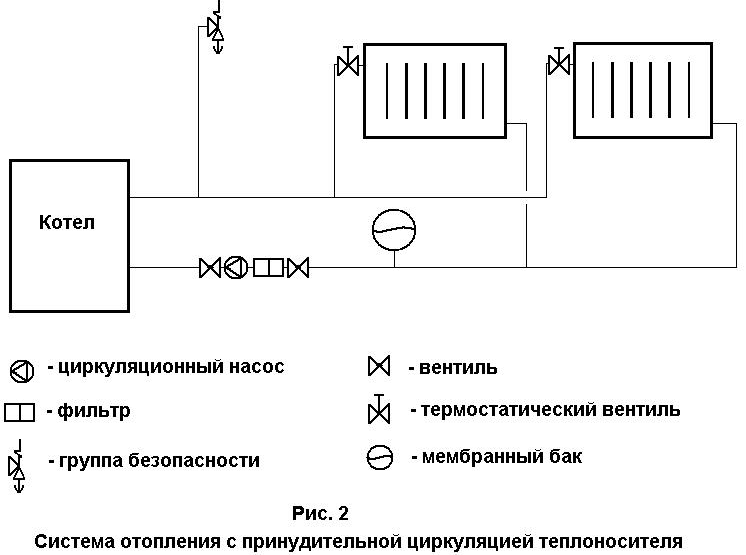

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат , с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания .

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий , питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

А какие схемы подключения циркуляционных насосов используете вы, какие используете компоненты для автоматизации и автономности системы отопления с циркуляционными насосами, обязательно пишите в комментариях к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!

Дополнительный насос в системе отопления

В установленном в доме котле Vaillant имеется встроенный циркуляционный насос. Контуры отопления довольно протяженные, и такое ощущение, что мощности этого насоса не хватает. Система двухтрубная. Вопрос такой — можно ли установить дополнительный циркуляционный насос, который будет работать постоянно. Смущает то, что встроенный насос в каждом цикле работы отключается, правда очень ненадолго.

Можно, но надо установить гидравлический разделитель и от него включить насос.
Если просто включить насос последовательно с котлом, то в момент нагрева воды он будет работать»в тупик», что вредно для него.
Или, как вариант, можно установить перепускной клапан. Один раз мы реализовывали такое решение, работает нормально. Но гидравлический разделитель мне больше нравится, т.к настраивать ничего не надо.

Обычно в настенных котлах насос довольно просто можно переключить на постоянную работу, это улучшит и гидравлику системы отопления. На всякий случай проверьте на какой скорости стоит переключатель насоса. По каким таким ощущениям Вы определили, что мощности насоса не хватает? Если разница температур на котле менее 20 или около того и не продавливается какой-то контур — надо сбалансировать контуры отопления. Если котел при этом не может набрать температуру — не хватает мощности котла. Без перепускного клапана и гидравлического разделителя дополнительный насос увеличенной мощности и напора против котлового можно установить следующим образом:
между подачей и обраткой котла, прямо у котла установить полнопроходную перемычку L=300-400мм (чем меньше -тем лучше), допнасос установить на линии подачи за котлом и местом подключения перемычки на любом расстоянии от них. Т.е. получится два циркуляционных кольца — большое контура отопления и малое — котлового контура, при минимальном взаимовлиянии насосов. Так подключают свои гидронные котлы пиндосы. неполиткорректно, американоканадцы. Понятно, что при работе котла на ГВС, циркуляция в большом контуре сохраняется. Как обычно, фильтр перед допнасосом и краны.

схему показать , либо описать (длинна ветки , ф трубы , материал ) скорее всего засада в монтаже или неправильной балансировке системы

Спасибо всем ответившим. На самом деле я не уверен, что мощности насоса не хватает. Но на всякий случай хочу изучить возможность установки дополнительного насоса, поскольку до холодов уже недолго, а мёрзнуть не хочется.
Систему отопления я сейчас переделываю, поскольку дом перестроил этим летом, и в новую часть нужно вести отопление. Труба — PPR 20, радиаторы Kermi тип 12, мощности котла с запасом, если считать суммарную мощность радиаторов.
Сейчас СО уже функционирует, но в неком промежуточном варианте — часть радиаторов убрано, новые ещё не добавлены. И есть один контур некрасивый — трубы поднимаются на второй этаж, там радиаторов пока нет, затем идут по второму этажу метра 4, и опять спускаются вниз, к радиатору. Так вот этот радиатор и греется слабее, чем радиаторы в другом контуре, который так же охватывает 2 этажа, но в нем нет таких длинных прогонов без радиаторов.
На втором этаже в горизонтальном участке трубы а поставил краны маевского, и выпустил воздух, иначе тепло вообще до того радиатора не доходило. Теперь он греется, но чуть слабее, чем все остальные.
Скорее всего всё же воздух где-то остался, но знать как поставить доп. насос — на всякий случай нужно. А поскольку в ближайшее время буду ставить ещё 8 радиаторов, всё равно систему сливать/заливать, там уж воздух и выпущу по тщательнее.
Ещё раз всем спасибо, принцип установки доп. насоса в целом вроде понятен.

Как подключить циркуляционный насос к электричеству?

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

• непосредственное подключение в электросеть 220 В;
• подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2 . Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

Источники: http://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/118-ckhema-podklyucheniya-tsirkulyatsionnogo-nasosa-k-elektroseti, http://mastergrad.com/forums/t119864-dopolnitelnyy-nasos-v-sisteme-otopleniya/, http://samelectrik.ru/kak-podklyuchit-cirkulyacionnyj-nasos-k-elektrichestvu.html





Как вам статья?

Как правильно установить дополнительную помпу на печку автомобиля

Проблема с малой температурой в салоне автомобиля решается путём установки ещё одного радиатора. Но для этого нужно много места. Поэтому обходятся установкой вспомогательной электропомпы. Монтаж можно сделать самостоятельно. Проблемой будет только необходимость слива охлаждающей жидкости.

Система охлаждения и её особенности

Для поддержания температуры двигателя и предохранения от возможного перегрева разработана охлаждающая система. Регулировка температуры движка осуществляется несколькими способами: воздушным обдувом либо циркулирующей по контуру охлаждающей жидкостью. Ранее в качестве ОЖ применяли воду, которая в последствии заменили на антифриз. Учитывая это, способы охлаждения «сердца автомобиля» делятся на следующие виды:

• Воздушная. Обдув мотора потоком охлаждённого воздуха. Подразделяется на самостоятельный и принудительный. В последнем варианте устанавливают вентилятор. Самообдув проявил несостоятельность, поэтому его не применяют.
• Жидкостная.  Система патрубков, создающая контур, по которому перемещается ОЖ. Конструкция способна работать принудительно (с помощью насоса), термосифонным образом (за счёт разницы температур ОЖ) и комбинированным (рабочий элемент остужается принудительно, остальные элементы термосифонным принципом). Механизм охлаждения действенный, но при определённых условиях (простой с рабочим двигателем длительное время, увеличение температуры воздуха).
• Комбинированная. Сочетание вышеописанных способов в одно целое.

Система охлаждения бывает открытая и закрытая:

• В первом варианте конструкция подразумевает наличие пароотводной трубки, взаимодействует с атмосферой. То есть происходит сбрасывание лишнего давления, возникающее при нагреве жидкости.
• Во втором — жидкость изолирована, следовательно, давление и температурный предел кипения выше. Движение охладителя по контуру с последующим охлаждением происходит быстрее. Поэтому нагрев жидкости допускается до 120 градусов.

Принцип работы простой – ОЖ поступает в радиатор для охлаждения и обратно в систему. Добор осуществляется из расширительного бочка. Излишек при нагреве уходит в бочок. Поэтому при изменении температуры двигателя необходимо периодически следить за уровнем антифриза. Проверяется он по меткам на бочке, обозначающим низкий и высокий уровни жидкости в системе.

Для нормальной циркуляции жидкости установлен насос в передней части корпуса мотора, приводимый в действие ремнём газораспределительного механизма.

В каких случаях необходимо задуматься об установке дополнительной помпы

У многих появлялись проблемы с климатическим режимом в салоне, либо с температурой силового агрегата автомобиля. Решение заключается в установке вспомогательного насоса.

Систему снабжают дополнительной помпой в следующих случаях:

• Температура воздуха превышает 30 С. А температурный датчик двигателя показывает максимальное значение при полностью рабочей системе.
• Зимой, если из печки дует холодный воздух, при рабочей температуре движка.
• Чаще всего, необходимость монтажа дополнительной гидропомпы, возникает в отечественных автомобилях. Сбой работы может произойти и при нормальных условиях окружающей среды. Это объясняется переполнением системы и маломощностью штатного насосного устройства.

Установка дополнительного насоса отопителя не даст желаемого результата, если перегревается движок, либо отказывает обогреватель при работе.

Если автомобиль находится в условиях от -25 до +25 С и в нормальном рабочем состоянии, то проблему следует искать в другом месте.

Какую помпу выбрать

Установленная заводом помпа приводится в действие механическим способом. В качестве дополнительного насоса для печки применяют электропомпу, которой штатно комплектуют «Газель».

Устройство обладает высоким уровнем производительности, но качество исполнения требует доработки. Поэтому водяной насос такого исполнения необходимо разобрать и промазать все соединения герметиком. Время застывания не менее суток.

Вышеописанная проблема относится к насосам предыдущего поколения. Новые помпы выпускаются в неплохом качестве, но спустя некоторое время начинают течь.

Альтернативным вариантом отечественной продукции является установка дополнительной помпы на печку фирмы Bosh. Данные устройства обладают отличными характеристиками, при этом работают по другому принципу. Насосы отопителя оснащены магнитной крыльчаткой. В первом варианте деталь приводилась в действие электродвигателем.

Используя данную схему, производитель полностью смог отказаться от уплотнительных соединений, что исключает возможность протечки.

Аналог импортного производства имеет недостаток: при производительности, которая почти в два раза меньше отечественного, стоимость сильно завышена.

Как установить дополнительную помпу

Работа по установке дополнительного насоса на печку не займёт много времени и труда. Весь процесс заключается в нескольких этапах. Первый и, наверное, главный этап – правильно подобрать нужные шланги, тройники и хомуты.

При отсутствии опыта проводить монтаж самостоятельно не рекомендуется. Лучше обратиться за помощью в автосервис или хотя бы взять помощником друга, который разбирается в автомобилях.

Подготовившись к выполнению работы и имея всё необходимое под рукой, переходим к действиям.

Если автомобиль находился в рабочем состоянии, нужно, чтобы двигатель остыл до 30-35 градусов. Потом следует слить охлаждающую жидкость в чистую тару.

Обращаем внимание на температуру: если есть опасение, что жидкость может быть горячей, то лучше ещё подождать, чтобы избежать получения ожога.

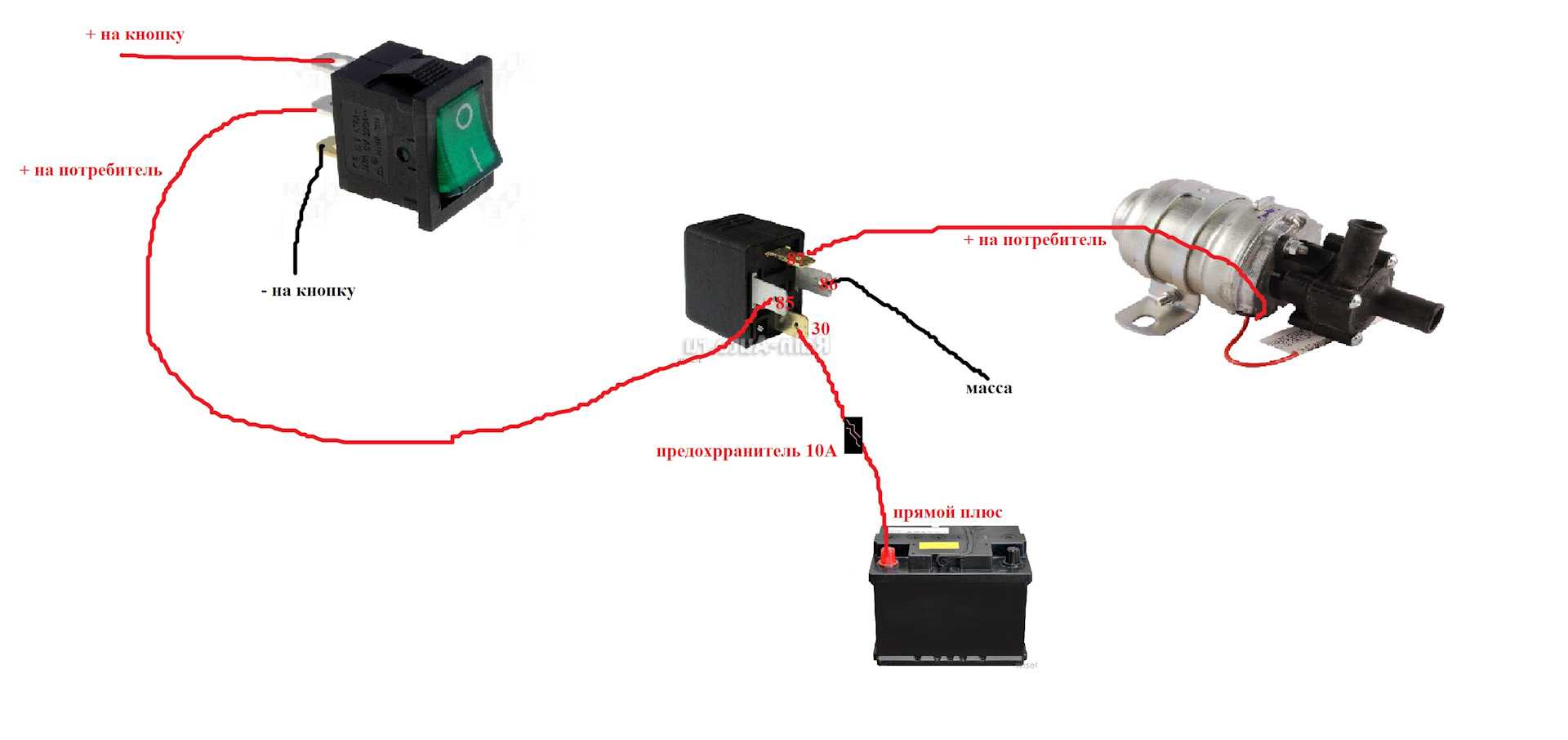

Устанавливаем дополнительную помпу путём врезки в контур с применением тройников. Не надо сильно затягивать хомут, в противном случае шланг продавится и даст течь. Далее необходимо подключить устройство к электросети автомобиля, через реле. Схему подключения можно найти в интернете. Заливается антифриз, прогревается двигатель, проверяется на утечку с выгоном воздуха из системы. Тестируем сам насос.

Ожидаемые результаты

Подключив все необходимые элементы, проверьте работоспособность устройства на холостых оборотах. Насос должен проработать не менее часа, при этом нужно периодически проверять новые соединения на утечку жидкости.

Следом проверяется, чтобы автомобиль был на ходу. Дополнительная помпа отопителя при увеличении нагрузки может отказать.

При правильном выполнении работы в салон будет поступать тёплый воздух, а мотор — охлаждаться. Надеемся, что наша статья помогла вам!
