Как подключить насос к котлу

Содержание

1. Cхема подключения циркуляционного насоса к электросети
2. Схема подключения циркуляционного насоса к электросети выглядит следующим образом
3. Схема подключения циркуляционного насоса через термостат выглядит следующим образом
4. Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)
5. Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом
6. Дополнительный насос в системе отопления
7. Как подключить циркуляционный насос к электричеству?
8. Что важно знать?
9. Способы подключения

Cхема подключения циркуляционного насоса к электросети

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Обратите внимание , обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме — ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения , думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

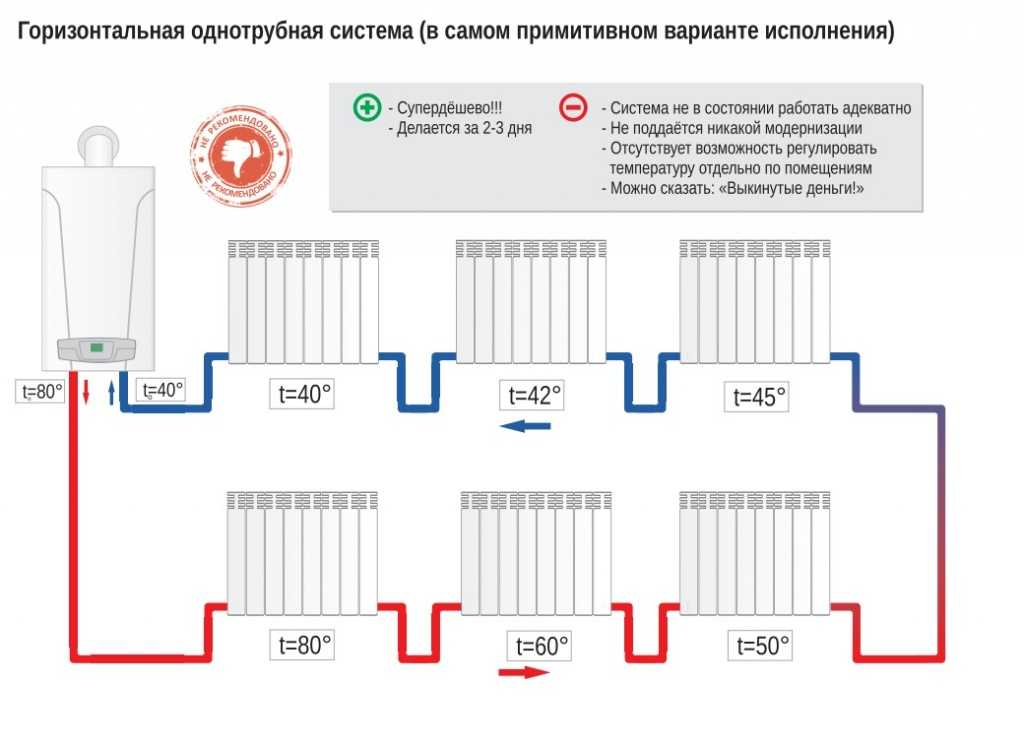

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат , с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания .

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий , питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

А какие схемы подключения циркуляционных насосов используете вы, какие используете компоненты для автоматизации и автономности системы отопления с циркуляционными насосами, обязательно пишите в комментариях к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!

Дополнительный насос в системе отопления

В установленном в доме котле Vaillant имеется встроенный циркуляционный насос. Контуры отопления довольно протяженные, и такое ощущение, что мощности этого насоса не хватает. Система двухтрубная. Вопрос такой — можно ли установить дополнительный циркуляционный насос, который будет работать постоянно. Смущает то, что встроенный насос в каждом цикле работы отключается, правда очень ненадолго.

Можно, но надо установить гидравлический разделитель и от него включить насос.
Если просто включить насос последовательно с котлом, то в момент нагрева воды он будет работать»в тупик», что вредно для него.
Или, как вариант, можно установить перепускной клапан. Один раз мы реализовывали такое решение, работает нормально. Но гидравлический разделитель мне больше нравится, т.к настраивать ничего не надо.

Обычно в настенных котлах насос довольно просто можно переключить на постоянную работу, это улучшит и гидравлику системы отопления. На всякий случай проверьте на какой скорости стоит переключатель насоса. По каким таким ощущениям Вы определили, что мощности насоса не хватает? Если разница температур на котле менее 20 или около того и не продавливается какой-то контур — надо сбалансировать контуры отопления. Если котел при этом не может набрать температуру — не хватает мощности котла. Без перепускного клапана и гидравлического разделителя дополнительный насос увеличенной мощности и напора против котлового можно установить следующим образом:
между подачей и обраткой котла, прямо у котла установить полнопроходную перемычку L=300-400мм (чем меньше -тем лучше), допнасос установить на линии подачи за котлом и местом подключения перемычки на любом расстоянии от них. Т.е. получится два циркуляционных кольца — большое контура отопления и малое — котлового контура, при минимальном взаимовлиянии насосов. Так подключают свои гидронные котлы пиндосы. неполиткорректно, американоканадцы. Понятно, что при работе котла на ГВС, циркуляция в большом контуре сохраняется. Как обычно, фильтр перед допнасосом и краны.

схему показать , либо описать (длинна ветки , ф трубы , материал ) скорее всего засада в монтаже или неправильной балансировке системы

Спасибо всем ответившим. На самом деле я не уверен, что мощности насоса не хватает. Но на всякий случай хочу изучить возможность установки дополнительного насоса, поскольку до холодов уже недолго, а мёрзнуть не хочется.
Систему отопления я сейчас переделываю, поскольку дом перестроил этим летом, и в новую часть нужно вести отопление. Труба — PPR 20, радиаторы Kermi тип 12, мощности котла с запасом, если считать суммарную мощность радиаторов.
Сейчас СО уже функционирует, но в неком промежуточном варианте — часть радиаторов убрано, новые ещё не добавлены. И есть один контур некрасивый — трубы поднимаются на второй этаж, там радиаторов пока нет, затем идут по второму этажу метра 4, и опять спускаются вниз, к радиатору. Так вот этот радиатор и греется слабее, чем радиаторы в другом контуре, который так же охватывает 2 этажа, но в нем нет таких длинных прогонов без радиаторов.
На втором этаже в горизонтальном участке трубы а поставил краны маевского, и выпустил воздух, иначе тепло вообще до того радиатора не доходило. Теперь он греется, но чуть слабее, чем все остальные.
Скорее всего всё же воздух где-то остался, но знать как поставить доп. насос — на всякий случай нужно. А поскольку в ближайшее время буду ставить ещё 8 радиаторов, всё равно систему сливать/заливать, там уж воздух и выпущу по тщательнее.
Ещё раз всем спасибо, принцип установки доп. насоса в целом вроде понятен.

Как подключить циркуляционный насос к электричеству?

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

• непосредственное подключение в электросеть 220 В;
• подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2 . Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

Источники: http://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/118-ckhema-podklyucheniya-tsirkulyatsionnogo-nasosa-k-elektroseti, http://mastergrad.com/forums/t119864-dopolnitelnyy-nasos-v-sisteme-otopleniya/, http://samelectrik.ru/kak-podklyuchit-cirkulyacionnyj-nasos-k-elektrichestvu.html





Как вам статья?

Для чего нужен дополнительный насос в системе отопления?

Вы, наверняка, замечали такой эффект: при снижении оборотов мотора ниже 2000 в секунду, печка начинает обдувать прохладным воздухом. Кто-то замечает это постоянно. Особенно это хорошо ощущается при утреннем прогреве автомобиля, когда двигатель уже достаточно набрал тепло, а в салон поступает прохладный воздух.

• Преимущества дополнительного насоса
• Нюансы установки дополнительного насоса
• Необходимые детали и инструменты
• Технология установки дополнительного насоса

Если повысить обороты, работая педалью газа, сразу начинает поступать горячий воздух в салон. Это свидетельствует о плохой циркуляции охлаждающей жидкости, проходящей через отопительный радиатор. Когда обороты достаточно высоки, то есть выше 2000 оборотов, тогда и помпа охлаждающей жидкости вращается сильнее и лучше гоняет жидкость в системе.

Порой случается и такое, что двигаясь по трассе, выставив комфортную температуру салона, вы попадаете, например, в пробку, а в салон начинает поступать холодный воздух. Это, в конце концов, начинает надоедать и побуждает к поиску выхода из данной ситуации.

Лучшим решением будет установка дополнительного насоса, стабилизирующего циркуляционный поток жидкости через радиатор.

Преимущества дополнительного насоса

Дополнительный электрический насос необходим для существенного циркуляционного процесса охлаждающей жидкости по малому и большому кругу при открытии термостата. Особенно актуальной становится хорошая теплоотдача печного радиатора, а летними жаркими днями замечательным дополнением будет улучшенная отдача главным радиатором. Проще говоря, зимой в автомобиле будет значительно теплее, а летом вентилятор будет включаться гораздо меньше, обеспечивая наиболее ровный тепловой режим силового агрегата.

На прогретом двигателе печка выдувает горячий воздух даже при максимальных оборотах вентилятора. Наличие дополнительного насоса в системе отопления даёт следующие преимущества:

1. Производительность гораздо большего уровня.

2. Создание большого давления охлаждающей жидкости

3. Сниженное потребление энергии.

4. Малый уровень шума.

5. Высокая надёжность и эффективность.

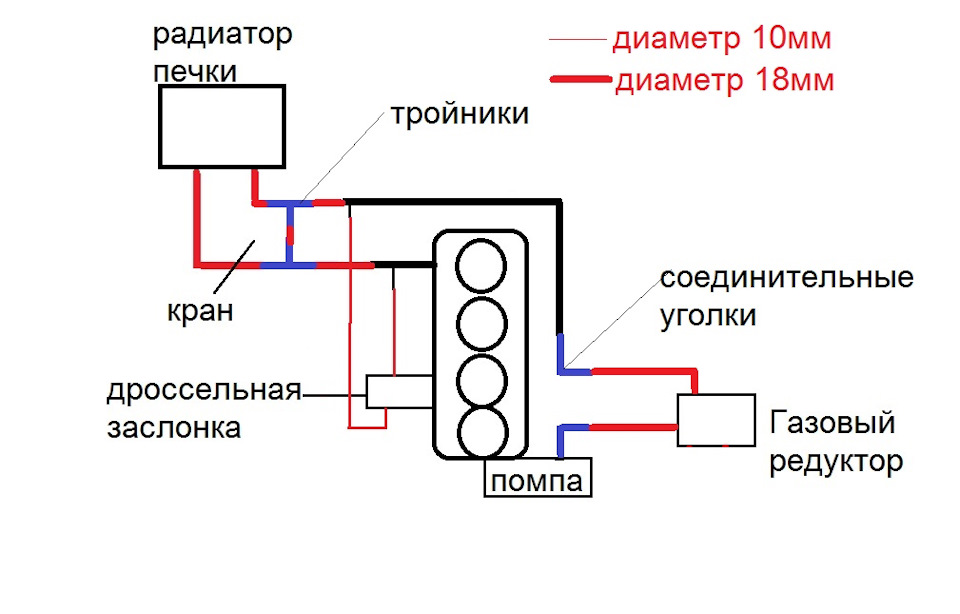

Нюансы установки дополнительного насоса

Монтаж дополнительного электрического насоса системы отопления автомобиля часто рекомендуется как средство, повышающее эффективность циркуляции охлаждающего состава через печной радиатор, что, следовательно, улучшает работу отопительного агрегата. Заметим, что данный тюнинг необходимо проводить только после того, как все меры по устранению слабых мест проведены, а именно:

1. Радиаторные шланги 16-го диаметра заменены шлангами 18-го.

2. Штуцер забора охлаждающей жидкости с головки блока цилиндров заменён на штуцер от «Газели» 18-го диаметра.

3. Кран печки вы заменили подходящим, только с бóльшим сечением, например, водопроводный шаровый.

4. Печной радиатор – трёхрядный медный.

5. Установлена дополнительная помпа со штуцером на 18 миллиметров.

6. В малый дросселирующий круг потока охлаждающей жидкости и большего отбора установлена втулка.

7. Воздуховоды и печка лишены щелей и неровностей.

8. Термостат, установленный на автомобиль, работает исправно и без сбоев.

После выполнения всех вышеперечисленных пунктов, завершающим этапом может стать установка дополнительной электрической помпы от «Газели» или производства «Bosch». Эта процедура не отличается крайней сложностью, но для новичков некоторые моменты могут оказаться не совсем очевидными. Далее мы вам расскажем, как самостоятельно установить на автомобиль дополнительный насос на отопительный элемент.

Необходимые детали и инструменты

1. Дополнительный насос с патрубками диаметра 18 мм.

2. Шланги диаметром 16 мм и длиной полметра. Они должны быть исключительно прямыми и армированными.

3. Хомуты нужного диаметра в количестве четырёх штук.

4. Пятиконтактное реле, но вполне достаточно и на четыре контакта.

5. Колодка на пятиконтактное реле на 30 А.

6. Держатель ножевого предохранителя.

7. Ножевой предохранитель на 10 А.

8. Пара клемм “кольцо”.

9. Одноконтактная колодка типа «мама».

10. Три метра обычного двужильного провода. Можно использовать от нерабочего пылесоса, например.

11. Три метра защитной гофры для вышеуказанного провода

12. Подсвечивающаяся кнопка.

13. Светодиод матовый красный 3 мм.

14. Резистор на 690 Ом.

15. Пара резиновых шайб с внутренним диаметром 6-7мм.

16. Пучок проводов, может пригодиться по необходимости.

Технология установки дополнительного насоса

Подготовительные работы. Если использовать насос от «Газели», тогда нужно будет вскрыть крышку, снять резинку и обезжирить. Собрать, нанеся на резинку и крышку термостойкий клей-герметик. Саморезы крышки затянуть как можно крепче. Теперь всё надёжно.

Непосредственно монтаж:

1. Слейте с силового агрегата охлаждающую жидкость.

2. Открутите от патрубка хомут подачи охлаждающей жидкости на радиатор и снять шланг.

3. Может случиться так, что состояние шланга оставляет желать лучшего. В таком случае нужно будет демонтировать жабо, штатную обивку, вскрыть корпус мотора отопительного элемента. Таким образом, вы получите доступ к печному радиатору.

4. Открутите хомут со стороны радиатора и снимите старый шланг. На его место монтируйте новый полуметровый шланг, закрутите шланг и соберите корпус печки и жабо в обратном порядке.

5. Если шланг в полном порядке, тогда необходимо его нарастить при помощи соединителя до необходимой длины.

6. Установите новый шланг на патрубок двигателя к печному радиатору.

7. Под капотом определите место для установки дополнительного насоса.

8. Открутите гайки с болтов, установите две резиновые шайбы, а сверху монтируйте новый насос, закрутите гайками

9. Обрежьте по месту шланг радиатора печки и подсоедините к боковому выходу насоса и закрепите хомутом.

10. Шланг от двигателя отрежьте по месту и подсоедините к верхнему патрубку насоса. Убедитесь в том, что шланг нигде не перегнётся, и зафиксируйте хомутом.

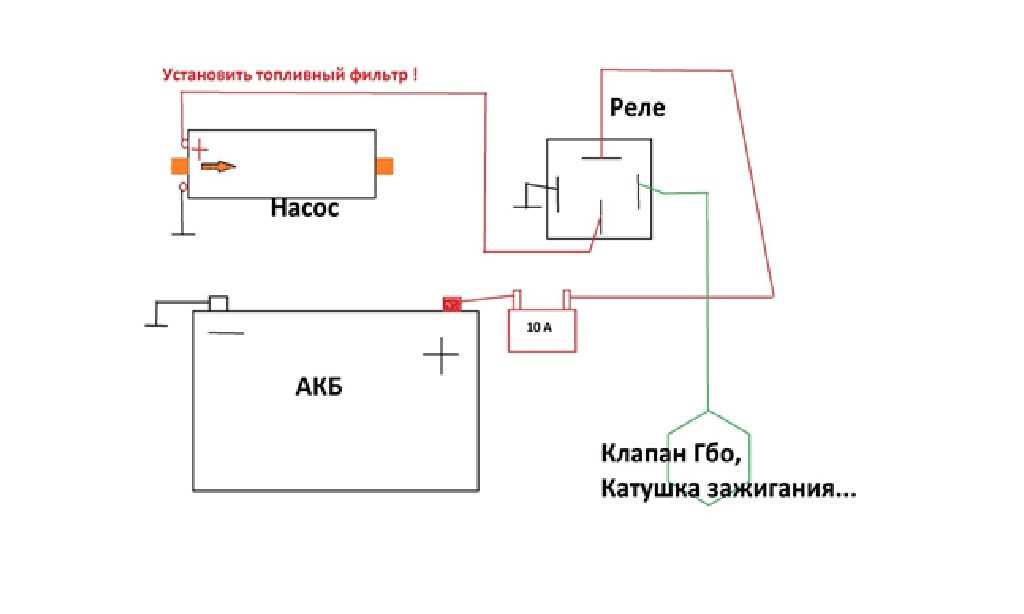

11. Подготовьте первую часть электрики, для этого посадите на провод 86-го контакта клемму типа «кольцо».

12. На один провод держателя предохранителя приделайте вторую клемму «кольцо». Закрепите его на клемме аккумуляторной батареи с положительным зарядом.

13. Второй провод держателя предохранителя соедините с 30-ым контактом колодки реле.

14. На контакт под номером 87 прикрепите клемму типа «мама», соедините с проводом, питающим насос.

15. Наденьте на болт держателя трубок гидрокорректора минусовую клемму, оденьте держатель реле, закрепите гайкой и убедитесь в том, что соединения клеммы с массой надёжны.

16. Установите предохранитель на 10 А в держатель.

17. Слегка коснитесь 85-ым контактом реле плюсовой клеммы аккумуляторной батареи. Реле включится, и насос заработает. Если же не работает, тогда ищите причину.

18. Протяните провод в гофре от подкапотного пространства к монтажному блоку салона. Один конец провода соедините с 85-ым контактом колодки реле.

19. Снимите защитную пластмассовую стенку со стороны ног водителя, вытащите блок управления печкой.

20. Другой отрезок провода в гофре протяните от монтажного блока к блоку управления отопителем. Закрепите над педалями хомуты к штатной проводке, чтобы не болталась.

21. Возьмите плюс от зажигания в монтажном блоке и подсоедините к одному из проводов. Конкретно смотрите автомобильную электросхему.

22. Второй провод из 20-го пункта соедините в подкапотном пространстве с проводом из 16-го пункта.

23. Руководствуясь схемой, подключите колодку кнопки. Подсветку кнопки удобнее всего подключить при помощи двух соединителей «гильотина» от подсветки кнопки рециркуляции воздуха. Если в вашем автомобиле такая кнопка отсутствует, значит, можно брать от подсветки ручки управления заслонками.

24. Удобной «фишкой» будет наглядная индикация контроля включения насоса. Не каждому это будет нужно, но не лишним будет сказать о правильном подключении данного элемента.

Согласно электросхеме прикрепите светодиод с резистором к электрической цепи. В кнопке в углу просверлите отверстие в 3 мм и закрепите светодиод суперклеем. Провода гибкие, тонкие, многожильные, так что можно смело нажимать на кнопку, они подготовлены к изгибанию.

25. Включите габаритные огни, чтобы убедиться в том, что кнопка подсвечивается.

26. Включите зажигание, нажмите кнопку и удостоверьтесь, что электронасос работает.

27. Вставьте кнопку в предназначенное ей место, монтируйте блок управления отопителем.

28. Залейте охлаждающую жидкость в расширительный бачок.

29. Запустите двигатель и прогрейте его полностью. Удостоверьтесь, что шланги соединены прочно, и жидкость не вытекает. Включите кнопку насоса и убедитесь, что он корректно работает.
