Стандартная схема подключения теплового оборудования

Подключение и обвязка связаны либо с установкой новой системы, либо с заменой старой. При некорректной установке можно потерять больше половины тепла, которое будет выделяться впустую.

Обвязка радиаторов и подключение к ЦСО

Существенно различаются кронштейны (крепления), в зависимости от вида радиаторов (материал, вес самой системы, допустимый вес воды) и типа: рассматриваются настенные и внутрипольные радиаторы. Значительным минусом современных схем подключения конвекторов при установке является тот факт, что эффективностью отопления можно пожертвовать в угоду эстетике интерьера. Такое обычно происходит в жилых помещениях; на предприятиях максимум внимания уделяется именно получению максимально возможного КПД.

Виды подключения

Каждый вид прибора отопления имеет разный вид подключения.

Для настенных радиаторов

Как очевидно из названия, настенные радиаторы имеют крепежи, которые позволяют устанавливать их на поверхности стен. В зависимости от типа, они разделяются на три основные категории.

• Нижнее подключение. Присуще, как правило, вертикальным радиаторам. Благодаря такому подключению, минимизируется длина трубы, сохраняется аккуратный внешний вид. Нижнее подключение предусматривает оптимальный размер самой батареи. При этом схема подключения радиаторов предусматривает помещение напорной трубы в патрубок, как и обратной трубы. Расположение исключительно перпендикулярное, нижнее. При таком подключении есть риск потери до 13 процентов общего количества тепла. К плюсам можно отнести отсутствие необходимости отключения нижнего подключения при проведении работ на верхних этажах.
• Диагональное подключение. В этом типе подключения напорная труба помещается сверху, а обратная («обратка») выходит снизу, таким образом, создавая форму диагонали. Минимальные потери при теплоотдаче составляют порядка 2 процентов.
• Боковое подключение. Подразумевает вывод и напорной, и выводной обратной трубы с одного края, т.е. бока. Удобно при угловом подключении, при неправильном монтаже есть риск плохой циркуляции горячей воды и потери тепла более 20 заявленных процентов. Из всех разновидностей эта имеет наименьший КПД.
• Внутрипольные же системы помещаются под покрытие и имеют свои особенности схемы подключения конвекторов. Такой тип является наиболее экономичным, поскольку по своей схеме упрощён и позволяет постоянно сохранять температуру нагретого воздуха. Система является конвективной, маскируется сверху панелью.

Для магистральных трубопроводов

Магистральным считается трубопровод, который используется для распределения установок с трубопроводом. Схема подключения настенных и внутрипольных конвекторов и радиаторов включает в себя отводы отопления, которые занимаются доставкой углеводородов от места непосредственного производства к месту непосредственного потребления.

В данном случае используются для транспортировки воды в климатических системах отопления.

1. Система отопления со стояками. Схема подключения радиаторов со стояком отопительной системы – это теплопровод, расположенный вертикально и соединяющий магистрали с подводками к приборам отопления. Такой стояк может быть подающим либо обратным, в зависимости от типа его деятельности. В свою очередь, он также может быть одно- либо двухтрубным.
2. Однотрубное подключение радиаторов отопления. Совмещает в себе две опции, может быть различной по расположению самой трубы: вертикальной, горизонтальной, иметь верхнюю или нижнюю разводку и т.д. Охлаждение воды, как главного теплоносителя, в такой системе проходит постепенно по мере прохождения через все приборы внутреннего ряда. Однотрубная система (так называемая «Ленинградка») имеет всего один вид обвязки, что делает её установку более лёгкой. При этом эффективность по сравнению с двухтрубной проигрывает за счёт совмещённых опций через один отсек трубы.
3. Воздухо-трубное подключение радиаторов отопления. С помощью такой системы отопление проводится по одной трубе и отводится по другой. Соединение происходит через коллектор, а эффективность такой системы обусловлена тем, что использование двух параллельных труб позволяет вести их работу автономно, независимо друг от друга. Двухтрубная система может быть оснащена удобным термостатом для ручной регулировки. Процесс нагревания отображён в схеме подключения радиаторов отопления и завершается в отопительном устройстве; все ответвления в конечном итоге ведут к котлу отопления.

Система имеет несколько основных схем подключения конвекторов и обвязки, среди которых:

• одноэтажная;
• двухэтажная;
• с нижней разводкой;
• с верхней разводкой;
• лучевая (тип «коллектор»).

Схема подключения отопительных радиаторов оборудуется кранами Маевского для того, чтобы обеспечить возможность регулирования отдельных отсеков при условии, что вся система рассчитана на несколько этажей и соединяется трубами. Также для минимальных потерь и улучшения качества отопления каждый радиатор следует оборудовать краном для развоздушивания, поскольку так можно повлиять на активную циркуляцию и более быстрый нагрев.

Подводя итоги

Тип отопительной системы и схема её монтажа зависит от следующих факторов:

• тип помещения, его габаритные размеры;
• климатические условия;
• желаемый результат и вид использования (постоянное отопление/сезонные работы).

Выбор велик при индивидуальном строительстве.

Двухтрубная система позволяет максимально сэкономить тепло. Для зданий не выше двух этажей стоит применить горизонтальную разводку отопительной системы. Коллектор также поможет оптимизировать работу отопления. При монтаже не стоит делать упор на экономию средств, лучше полностью изучить функциональность и выбрать наиболее подходящий вариант.

Подключение конвектора и его установка для отопления: монтаж, экран и схема

Проще всего организовать отопление в жилом помещении конвекционным способом. Высокая эффективность и экономность применения приборов позволяет использовать оборудование в комнатах различной площади. Агрегаты различаются по способу подачи и типу энергии. Рассмотрим, что такое конвектора, подключение оборудования в работу и возможности использования приборов для частных домов.

Принцип работы конвекторной системы отопления

Схема работает на физических свойствах воздуха – теплые потоки поднимаются, холодные – опускаются. Преимущества системы в быстром и плавном прогревании помещений, поддержании заданной температуры длительное время. Применяются конвекторы для жилых, нежилых комнат, балконов, складов и помещений другого назначения.

Как работает схема в частном доме:

• нагревательные элементы, интегрированные в отопительную магистраль, подогреваются за счет подачи тепловой энергии;
• прогретые конвекторы передают тепло воздуху – благодаря значительной площади оборудования, воздух быстро нагревается;
• теплые потоки устремляются вверх, проходя через специальные прорези в верхней части агрегата;
• остывая, воздух опускается вниз, попадая в прибор нагрева через отверстия в нижней части агрегата.

Циклическая циркуляция потоков воздуха осуществляется до тех пор, пока нагревательный элемент включен в работу.

Разновидности систем отопления

Различается несколько вариантов приборов:

1. Электрические. Для работы элементов нагрева используется сетевой ток.
2. Водяные. Внутри агрегатов размещены трубы с жидким теплоносителем. Установка конвекторов отопления водяного типа подразумевает врезку в централизованную сеть в квартире, в автономную магистраль – в частном доме.
3. Газовые. Работают от газовой магистрали, в частном доме допустимо применять сжиженное баллонное топливо.

Рассмотрим каждый вид оборудования и технику подключения подробнее.

На заметку! Экран для конвектора – лист материала, снабженный фольгированной пленкой. Требуется для повышения теплоотдачи прибора – фольгированный элемент отражает тепло обратно в комнату, не допуская утечки. Установка показана при монтаже обогревателей под окнами.

Газовые конвекторы

Если частный дом можно подключить к газовой магистрали, хозяева получают недорогой и эффективный вариант отопления. Однако применим способ подачи энергии и из баллонов со сжиженным газом, но при условии бесперебойности поставки топлива.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Рекомендуем к прочтению:

Важно! Для подключения к магистрали подачи топлива требуются разрешительные документы. При использовании баллонного топлива документы не требуются.

Принцип работы оборудования на газе:

• в камере сгорания с горелкой топливо поджигается и при горении выделяет большое количество тепла;
• в процессе нагревания стенки корпуса передают тепло воздуху в помещении, запускается принцип конвекции.

Плюсы агрегатов в дешевизне топлива, а минусы – в значительных размерах оборудования и сложности подключения. К тому же в процессе сгорания топлива выделяются продукты горения, которые выводятся дымоходом, поэтому придется позаботиться об обустройстве трубы с выходом за пределы помещения.

Установка газового конвектора своими руками является сложным делом, выгоднее пригласить мастера. Опытный профессионал смонтирует схему в соответствии с нормативами, обеспечит эффективность работы и даст гарантии на услугу.

Если такой возможности нет, выполняются следующие работы:

1. Подготовить опорные ножки. Их делают из обрезков стальной, алюминиевой трубы.
2. В стене пробурить отверстие для дымохода. Если воздухоотвод размером 145-150 мм, отверстие пробуривается размером в 220-230 мм.
3. Теперь нужно разместить на стену экран для конвектора отопления. Элемент состоит из двух слоев базальтового одеяла, фиксируется на анкерные болты. Экран нужен на входной и выходной трубе газового конвектора.
4. Корпус обогревательного прибора закрепляется на стену в вертикальном положении. Затем агрегат присоединяется к магистрали и запускается в работу.

Комплекты оборудования от надежных производителей всегда дополнены крепежами, соединительной арматурой. Размещать агрегат нужно с учетом присоединения дымохода. При обустройстве настенного типа приборов специалисты советуют дополнительно к настенным анкерам фиксировать оборудование напольными опорами – мера убережет магистраль от излишней нагрузки.

Важно! Монтаж газового конвектора в деревянном доме производится только силами профессионала или под присмотром мастера. Самостоятельная установка оборудования даже при работе на сжиженном баллонном топливе может привести к самым печальным последствиям.

Конвекторы с жидким теплоносителем

Один из самых дешевых вариантов приборов, который не требует разрешительных документов, прост в монтаже и может применяться в квартирах, частных строениях жилого, нежилого типа. Для формирования системы нужно проложить трубопроводы, установить нагревательный элемент и подключить батареи. В квартире конвекторы врезаются в централизованную систему, приборы могут работать на воде или антифризе.

В частных домах в качестве нагревательного элемента могут быть газовые, электрические, твердотопливные котлы – вид топлива зависит от возможностей и потребностей хозяина. После интеграции конвекторов в схему магистрали, циркулирующий теплоноситель отдает тепло металлическим элементам конвектора, а они прогревают воздух – этот принцип работает до тех пор, пока циркулирует теплоноситель.

На заметку! Чтобы отрегулировать температуру прогрева в помещении на приборы монтируются термостаты, а для спуска теплоносителя агрегаты дополняются спусковыми вентилями.

Техника установки водяного конвектора зависит от типа прибора, который может быть:

Рекомендуем к прочтению:

• настенным;
• напольным;
• внутрипольным;
• плинтусным.

Рассматривая оборудование по принципу монтажа, следует отметить некоторые нюансы:

1. Настенные конвекторы встраиваются по схеме монтажа батарей отопления. Приборы размещаются под окнами, фиксация обеспечивается крюками, для которых сначала просверливаются отверстия в стене. В отверстия вставляются дюбеля с пластиковыми головками. Затем ввинчивается крюк, на который подвешивается конвектор. Потом прибор подключается к магистрали отопления и запускается в работу.
2. Внутрипольное оборудование монтируется фитингами и трубами из материала, который применяется для контуров циркуляции теплоносителя (полипропилен, металлопластик). Фитинги следует выбирать из металла, из которого сделаны соединительные патрубки конвектора. Стыковочные узлы и соединения тщательно герметизируются. Подключение к трубопроводу может быть боковым или нижним – все зависит от удобства соединения. Если применять нижний вариант подключения, проводку проще скрыть под полом.
3. Напольные конвекторы устанавливаются на монтажные опоры в заранее определенной зоне врезки (чаще всего под окном, напротив входной группы). К поверхности пола опоры закрепляются кронштейнами, приложенными в комплекте. Подключение напольного конвектора отопления нижнее, а разводка трубопровода чаще всего укладывается под напольное покрытие. Чтобы оптимизировать работу агрегатов в конвекторы встраиваются вентиляторы – для этого нужно подвести кабель и подключить его в клеммную проводку. Обратный конец кабеля соединяется с отдельным автоматом в щитке.

Важно! Перед установкой трубопроводов в пол предварительно подготавливаются лотки по размеру трубопровода. Высота лотка выбирается по высоте конвектора с учетом толщины декоративной решетки – она должна стоять вровень с полом. Для стыка с магистралью применяются фитинги.

4. Конвекторы плинтусные обустраиваются по периметру комнаты. Крепление на кронштейны, соединение боковое, в магистраль конвекторы подключаются фитингами. Для монтажа конвекторов лучше всего использовать медные соединительные элементы. Плинтусные конвекторы применяются для облегчения конструкции отопительной системы.

На заметку! В качестве материалов для оборудования используется алюминий или биметаллический сплав. Служат приборы долго, но соединительные элементы обойдутся недешево.

Электрические конвекторы

Приборы пользуются популярностью из-за простоты монтажа, но стоит заранее просчитать стоимость обслуживания системы – дорогое топливо может потребовать значительных затрат. Агрегаты устанавливаются на полу или на стене. В первом случае монтаж осуществляется на опоры, во втором – на подвесные кронштейны, для которых высверливаются отверстия в стеновых панелях.

Схема подключения конвектора не отличается сложностью, однако есть нюансы размещения:

• расстояние от пола до агрегата должно быть от 200 мм;
• от стены прибор должен отдаляться не дальше, чем на 250 мм;
• расстояние до потолка не менее 550 мм;
• до ближайшей розетки не может быть меньше, чем 600-700 мм.

Перед началом работ на прибор накручиваются опорные ножки с колесиками, которые фиксируются штатными болтами. Потом агрегат ставится в нужное место, подключается к сети и только затем выставляются режим работы и другие параметры оборудования.

Электрические конвекторы чаще всего выпускаются в мобильном виде, поэтому ставить их можно в любое место. Работой управляет автоматическая система, а при оснащении термостатами агрегат может отключаться при достижении заданной температуры помещения и включаться при понижении температуры воздуха.

На заметку! Если оборудование не оснащено термостатом от производителя, лучше докупить и установить прибор. Это позволит экономить до 5-10% электрической энергии.

Экраны для конвекторов отопления

Чтобы прибор отопления радовал не только практичностью, но и эстетичностью, его можно дополнить экраном. Это накладки на конвекторы, которые изготавливаются из разных материалов и позволяют скрыть неприглядный корпус прибора. Выпускаются экраны из металла, пластика, дерева, стекла. Основное правило выбора – наличие перфорации, через которую осуществляется теплообмен. Если отверстий на экране недостаточно, передача тепла может сократиться на 40-50%.

На что обращать внимание при выборе накладки:

1. Материал изготовления. Деревянный декор не выдержит высокой влажности помещений, а стеклянные экраны плохо пропускают тепло. Металлические детали должны быть с защитой от влаги и перегрева, а пластиковые отличаться стойкостью к механическим воздействиям.
2. Способ крепления. Различаются экраны навесные, приставные, раздвижные. Проще всего работать с навесными и приставными элементами. Первые удобно крепятся на защелки, а вторые встраиваются в нишу. Такие модели быстро и легко убираются и ставятся на место. Сложнее с раздвижными экранами – их устанавливают по типу раздвижных дверей, и быстро убрать конструкции не получится.
3. Форма, цветовое решение. Размеры декоративных деталей должны совпадать с поверхностью, которую нужно прикрыть. Если размеры окажутся больше, экран придется подпиливать, а это испортит эстетику декора. Цветовые решения выбираются в тон интерьеру.

Не последнее место занимает цена моделей, удобство и простота ухода. В решетки всегда притягивается пыль, и чистить экраны с множеством мелких деталей будет сложно. Неплохим выбором станет навесная пластиковая модель, стойко переносящая влажную уборку – такую накладку можно снять, промыть и поставить на место.

Подключение конвектора: особенности удаленного управления

Использование дополнительных обогревателей помимо батарей центрального отопления обусловлено холодными зимами и просто желанием человека создать теплую и уютную атмосферу в своем доме. Конвекторы отопления бывают различных видов: водяные радиаторы, газовые и электрические конвекторы.

Последние пользуются большой популярностью благодаря простоте и эффективности работы. А различные варианты установки и настройки делают эксплуатацию комфортнее. Благодаря современным технологиям, сегодня каждый может установить дома обогреватель под индивидуальные предпочтения и наслаждаться теплом даже в холодное время. В этой статье рассмотрим особенности, способы установки и подключения электрических конвекторов.

Электрический конвектор: особенности

Электроконвектор отопления представляет собой современный обогреватель, который работает по принципу естественной циркуляции воздуха. Нагреваясь от специального нагревательного элемента (ТЭН с  вольфрамовой, нихромовой или стальной нитью накаливания) внутри устройства, теплый воздух поднимается наверх, распространяясь по комнате. Таким образом, обогрев помещения происходит быстро и равномерно.


Электрический конвектор не требует особого ухода, он эффективен, его установка и эксплуатация под силу обычному человеку. Прибор работает от электросети – поэтому достаточно лишь подключить его к розетке, а также обратить внимание на место размещения самого устройства. Эффективнее всего такие устройства обогревают комнату, когда их располагают ближе к полу или под окнами – чтобы отрезать сквозняки и холодные потоки воздуха.

Главные преимущества такого прибора – простой монтаж, и вместе с тем эффективность. Кроме того, устройство может быть как статичным, так и мобильным (модели на ножках). А если установить на конвектор электронный термостат – то будет обеспечена еще и значительная экономия электроэнергии.

Установка электрических конвекторов

Электрический конвектор, в отличие от, например, водяных радиаторов отопления, достаточно прост в монтаже. Для нее не нужно вызывать специалиста.

Прибор можно повесить на стене при помощи кронштейна, который, как правило, идет в комплекте. Для этого нужно прикрутить крепление к стене при помощи саморезов или дюбелей. Сам процесс достаточно прост, его можно даже осуществить самостоятельно, не прибегая к помощи мастера. Конвектор надежно закрепляется на кронштейне. Остается лишь подключить устройство к розетке – и он готов к работе. Такое размещение позволяет сэкономить пространство, так как прибор компактно висит на стене, не привлекая к себе лишнего внимания и не занимая много места.

Также обогреватель можно установить на полу, просто прикрутив к устройству ножки или колесики. Такой вариант обеспечит мобильность прибора – его можно будет свободно перемещать из комнаты в комнату. Для более качественного обогрева можно разместить в квартире сразу несколько конвекторов.

Чтобы помещение обогревалось равномерно и эффективно, важно правильно подобрать конвектор по площади помещения, а также грамотно его расположить.

Подключение и управление электрическим конвектором

Еще один плюс электроконвектора, помимо эффективности и простоты установки, в различных вариантах управления прибором.


У современных моделей, например, бренда Nobo, есть возможность подключения специального оборудования и управления разными способами.

1. Ко всем конвекторам бренда Nobo прилагается электронный термостат, благодаря которому соблюдается очень точное поддержание температуры. Это позволяет качественнее обогревать помещение, и, что важно, существенно экономить расход электроэнергии. Помимо значительной экономии, преимущество электронного термостат – это удобное управление. Механические термостаты можно регулировать только вручную, а электронные можно контролировать дистанционно (через GSM-модуль или Интернет) и даже программировать.
2. В зависимости от типа термостата есть различные варианты схем подключения. Самые простые модели оснащаются встраиваемыми термостатами с ручной регулировкой. Более сложные модели могут быть оснащены съемными термостатами с функцией поддержания заданной температуры (но без программирования). Наиболее современные модели оснащаются программируемыми термостатами. Здесь присутствуют различные режимы работы, которые можно менять и настраивать по желанию жильцов, а главное – программировать температурные режимы на неделю, месяц, и даже на год вперед. Последние позволяют наиболее эффективно обогревать помещение, а также экономить электроэнергию.
3. Для эффективного отопления важно также количество приборов в доме. Электрические конвекторы Nobo имеют максимальную мощность 2 кВт. Как правило, этого хватает, чтобы обогреть площадь помещения 20 кв. м. Соответственно, если обогреваемая площадь больше, необходимо использовать группу обогревателей. Они подключаются одновременно и управляются также вручную или удаленно через программу. Таких конвекторов в группе может быть неограниченное количество.
4. Современными моделями бренда Nobo (оснащенными электронными термостатами) можно управлять не только вручную, но и удаленно. Это осуществляется за счет специально разработанных под данные конвекторы систем управления:  Orion 700 (с  GSM-модулем) и  система Energy Control (на базе беспроводного контроллера Ecohub, который подключается к роутеру). Благодаря данным программам, жильцы могут регулировать температурные режимы, а также программировать работу обогревателей, будучи даже далеко от дома, используя смартфон или Интернет. Это удобно, если нужно заранее обогреть дом перед приездом жильцов, или поддерживать необходимую температуру, когда в доме никого нет долгое время. Кроме того, происходит значительная экономия электроэнергии.

Электрические конвекторы отопления имеют ряд преимуществ: простой монтаж и подключение, эффективность, точность и удобство управления. А современные системы удаленного контроля и регулировки температурных режимов обеспечивают максимальный комфорт для жильцов. Благодаря этому электрические конвекторы являются наиболее популярным видом обогревателей на рынке на сегодняшний день.

Умное подключение конвекторов отопления

Установка конвекторов отопления – расчет потребляемой мощности, схема подключения, детали на фото и видео

Содержание:

1. Устройство водяного бытового конвектора
2. Монтаж электрических конвекторов
3. Как подключить газовый отопительный конвектор

Основное назначение бытовых конвекторов – отопление жилого помещения. Существует разделение этого типа оборудования в соответствии с особенностями установки, а также исходя из применяемого в конструкции теплоносителя.

Говоря о способах монтажа, можно встретить напольные и настенные модели, а использование того или иного теплоносителя делит эти приборы на механизмы, работающие с применением воды, электричества и газа. При этом важно помнить, что монтаж конвекторов отопления газового типа можно осуществлять только на стены в вертикальном положении, в то время как водяные и электрические системы можно устанавливать и на стене, и на полу (прочитайте: “Бытовой конвектор: принцип работы и монтаж”).

Устройство водяного бытового конвектора

Установка конвекторов отопления, функционирующих с помощью воды, применяемой в качестве источника энергии, отличается тем, что основу конструкции представляет отопительная батарея. При этом особое внимание следует уделить такой процедуре, как расчет конвекторов отопления этого типа, а в частности, правильно рассчитать количество секций батареи, требуемое для качественного нагрева воздуха в помещении.

Еще одним фактором, который следует учитывать при выборе этого оборудования, является материал, из которого изготавливается конвектор.

Так, основными материалами, из которых изготавливаются секции водяных радиаторов, являются следующие:

• сплав меди с алюминием;
• панели из биметалла;
• алюминий;
• стальные элементы.

Медно-алюминиевые модели являются самыми дорогостоящими. Схема подключения конвекторов отопления из этого материала предусматривает монтаж медных соединительных частей, которые имеют весьма большую цену.

Применение таких приборов будет актуальным в том случае, если есть необходимость сделать конструкцию отопительной системы более легкой. Чаще всего потребители отдают предпочтение образцам из алюминия или биметалла, однако их установка требует приобретения особых фиксаторов и комплектов систем установки.

Гораздо более выгодной станет установка батарей из стали.

Эти устройства могут подключаться одним из двух способов:

• посредством бокового крепежа;
• с помощью нижней фиксации к системе.

Для устройства конвектора водяного типа для начала нужно закрепить радиатор на стене, для чего в ней просверливаются специальные отверстия и закрепляются особые крюки, выполняющие функцию кронштейнов. Состыковать водяной механизм с общей системой отопления можно посредством труб из пластика или стали (прочитайте также: “Какие бывают конвекторы отопления водяные – виды, преимущества”). Такую работу лучше всего доверить профессиональным мастерам, поскольку неправильно установленное оборудование может стать причиной серьезных неполадок во всей системе отопления. Кроме того, специалисты могут предоставить фото вариантов конвекторов и помогут правильно выполнить расчет мощности конвектора отопления для конкретного помещения.

Монтаж электрических конвекторов

Еще один вариант такого оборудования – электрические конвекторы. Эти модели вполне можно установить и подключить собственноручно, однако очень важно правильно выполнить расчет мощности конвектора этого типа.

Алгоритм действий при монтаже этого устройства должен быть следующим:

• прибор нужно освободить от упаковки;
• затем с конвектора необходимо снять защитную пленку;
• далее следует определиться с тем, где будет установлен механизм.

Рассчитывая мощность конвектора отопления, функционирующего при помощи электричества, а также выполняя его подключение, крайне важно соблюдать большое количество рекомендаций, которые, тем не менее, позволят качественно установить оборудование.

Вот некоторые из них:

• минимальное расстояние от пола до конвектора – 20 – 25 см;
• прибор должен располагаться не менее чем на 25 см от близлежащих предметов, сверху и спереди – не менее 24 – 55 см;
• устраивать конвектор от стены следует на расстоянии в 25 см, а от потолка он должен располагаться минимум в 35 см;
• монтировать устройство категорически не рекомендуется за шторами и дверями, а также под отверстиями, предназначенными для вентиляции.

Непосредственно процесс установки электрического конвектора является следующим:

• выкрутив крепежные болты, требуется выдвинуть кронштейн;
• с помощью дрели нужно проделать заранее отмеченные отверстия, предназначенные для крепежа механизма;
• далее нужно зафиксировать кронштейн;
• затем требуется вставить электрический конвектор в фиксатор его нижней частью;
• на оборудовании следует поместить растяжки;
• в смонтированные растяжки необходимо поместить верхнюю часть прибора;
• после этого все зажимы нужно плотно закрепить, а болты фиксации – завинтить;
• регулятор работы конвектора следует установить в режиме выключения и провести к аппарату питание;
• после того, как на устройстве загорится светодиод, оборудование можно переводить в рабочий режим.

В том случае, если используемый электрический конвектор является напольным, то его подключение проходит следующим образом:

• агрегат требуется перевернуть и зафиксировать на нем крепежные ножки, оборудованные колесами. В качестве крепежных элементов могут выступить штатные болты;
• после этого конвектор можно включить и установить на нем желаемый режим работы.

Важно помнить, что потребляемая мощность конвектора – это один факторов, который крайне необходимо учитывать при выборе и монтаже оборудования.

Как подключить газовый отопительный конвектор

Особое внимание следует уделить тому, что, решая, как рассчитать мощность конвектора отопления газового типа и как подключить это оборудование, крайне важно вызвать специалистов, так как работа с газом требует осторожности и квалифицированного подхода. В противном случае собственноручный монтаж может обернуться крайне неприятными последствиями.

Правильная установка газового конвектора должна проходить по следующему принципу:

• с помощью обрезков, оставшихся от труб из алюминия или стали, необходимо сконструировать ножки опоры;
• затем посредством дрели или зубила в стене нужно проделать отверстие диаметров 220 – 230 мм, при этом размер воздуховода будет составлять 145 – 150 мм;
• после этого стена оборудуется специальным защитным экраном из нержавеющей стали, оснащенным двумя слоями базальтовой теплоизоляции;
• аналогичным утеплением следует оснастить и выходную конвекторную трубу;
• далее корпус прибора закрепляется на стене строго в вертикальном положении;
• завершается процесс выводом трубы в проделанное отверстие и фиксацией ее на конвекторе. После того как оборудование подключается к центру подачи газа, оно полностью готово к работе.

На видео показан один из вариантов установки конвекторов отопления:

Одним из наиболее часто задаваемых потребителями вопросов касается того, как рассчитать мощность конвектора газового типа. Как уже было сказано, подобную процедуру правильнее всего будет доверить профессиональным мастерам, способным к тому же предоставить подробные фото- и видеоматериалы, помогающие разобраться в тонкостях установки такого оборудования.

Подключение электрических конвекторов через контактор

Для того чтобы управлять отопительной системой через удаленный контроль «Кситал» или CCU, необходимо подключить электроконвекторы через контактор. Благодаря такому элементу, работа всей системы стабильна, эффективна и удобна в использовании. Рассмотрим схемы и правила подключения электрических конвекторов через контактор, а также же способы повышения гибкости работы системы.



Содержание:

1. Для чего необходим контактор?
2. Как управлять контактором?
3. Электромонтаж контактора
4. Где установить контактор?
5. Как повысить гибкость работы системы?

Для чего необходим контактор?

Отопительная система с электрическими конвекторами отличается небольшой инерционностью. Именно поэтому для поддержания определенной температуры, приборы работают в повторно-кратковременном режиме. Из-за частых включений и высокой нагрузке, нет возможности установить все устройства в одном корпусе с термостатами, которые обычно имеют вид небольшой панели. В такой отопительной системе организовывают две сети: силовую и нагрузочную, а также контрольную для управления работой второй сети.

Достигать высоких нагрузок до 63А на каждом полюсе можно при помощи модульных и компактных контакторов. В то же время, сила тока в цепи питания контактора небольшая, обычно она редко превышает несколько десятых долей ампера. Такая маленькая нагрузка по силам цепям управления устройств разных типов. Следовательно, увеличивается срок службы и уменьшается количество ремонтных работ всей отопительной системы благодаря ступенчатому включению и выключению нагревательных элементов.

Следует помнить, что контактор может управлять большой нагрузкой не только за счет увеличенной площади элемента и больших токоведущих частей. Механизм этих устройств предусматривает сверхбыстрое замыкание и размыкание контактной группы. Кроме этого внутри корпуса устроены элементы, которые ускоряют гашение электрической дуги. Благодаря таким факторам, контактор срабатывает большое количество раз за сутки, при этом не испытывая перегрев и не образовывая нагар на контактных поверхностях.
Исходя из этого, следует установить контактор, даже в том случае, если коммутационная способность релейной группы термостата больше токов потребления. Например, если подключить конвектор с мощностью от 500 до 800 Вт.

Как управлять контактором?

Если сравнивать работу конвектора и других потребителей, то данный прибор работает совершенно по другому принципу. Если случится коммутация отопительных электроприборов, то не нужно делать схему самоподхвата. Следовательно, контактор может не иметь дополнительные контакты для блокировки. Наличие такие контактов приводит к увеличению стоимости электроустановки.

Схема сборки катушки контактора очень простая, благодаря тому, что питанием управляет дополнительное устройство. К тому месту, где будет устанавливаться терморегулятор, прокладывается провод из 3 или более жил. Две – это фаза, ноль – питание термостата. Кроме этого фаза используется еще в качестве питания средней точки релейной группы. Третья и другие жилы прокладываются для возврата сигнала для подключения 1-ого или нескольких контакторов.

С учетом двух факторов определяется место установки терморегулятора:

1. Удобство доступа для управления прибором. Но терморегулятор не должен портить интерьер.
2. Расположение рядом с установкой датчика температуры. Обычно такой прибор размещают на потолке, а температуры отсечки на 3-4 градуса больше той, которая поддерживается в той зоне помещения, где находятся люди. Минимальная инерционность обеспечивается за счет запаса перегретого воздуха в верхней зоне, так как гистерезис  срабатывания находится в пределах 2-3 градусов. Благодаря такой инерционности в помещение поступает остаточное тепло в то время, когда нагревательные приборы не работают.

Такая система в отоплении не считается самой удобной и практичной, поэтому она не является единственной. Благодаря использованию контактора, можно применять разные системы управления: тайминговую, удаленную, комбинированную и с переключением на ручную.

Электромонтаж контактора



С вводного устройства начинается стандартная схема сборки электрического щитка. Таким прибором может быть дифференциальный автомат. Выходные клеммы соединяют с перемычками кросс-модуля, от которого происходит разводка дальше. Рекомендуется применять двухрядные щитки, так как контакторы не защищают от токов короткого замыкания. Поэтому для оптимальной схемы требуется установка таких щитков. Необходимо установить нужное количество автоматических выключателей для защиты всех линий в верхнем ряду устройства. Под каждым автоматом нужно установить соответствующий контактор, к которому будет подключаться фазный проводник той линии, которой он будет управлять. Когда происходит подключение кабелей питания, то рабочий и защитный нулевые проводки не объединяются ни в каких точках системы, так как их разводят на разные колодки кросс-модуля.

Более сложная ситуация: в модульном щитке устанавливают устройство управления. Это может быть прибор удаленного управления «Кситал», программируемое термореле с выносным датчиком или логический контроллер (CCU). В таком случае необходимо установить трехрядный щиток. Два нижних ряда нужны для установки автоматических выключателей с контактором, а верхний ряд – для установки вводного устройства с приборами автоматики и управления.

Так как линии питания конвекторов являются проводкой стационарного типа, то их нужно выполнять кабелем в виниловой изоляции с однопроволочными жилами. Эти жилы можно просто зачистить и свернуть в кольцо, их не нужно специально опрессовывать для подключения к клеммам. Если у вас больше двух линий для управления, то рекомендуется сделать маркировку. Выполнить ее можно следующим образом: в том месте, где находится ввод кабеля в щиток нужно прикрепить поясную бирку, а также то место, где находится фазная жила, обжимается нужной кабельной меткой на конце.

В цепи управления проводка состоит из кабеля с 3 и более жилами. Фазная подключается к выводу защитного автомата, а нейтральная – подключается к нужной колодке кросс-модуля. Нейтральная жила представлена в синем цвете. В соответствии с маркировками все остальные жилы подключаются к клеммам катушек контакторов, которые имеют букву А с индексом 1 или 2. Другая клемма соединяется с нейтральной колодкой кросс-модуля перемычкой.

Стоит отметить, что такое подключение подходит только в том случае, если напряжение питания катушек контакторов является сетевым. В другом случае схему нужно дополнить понижающим трансформатором. Например, если применяются приборы на 24В или 36В. Но в сигнальном кабеле, который идет к терморегулятору, предусматривается дополнительная жила. Она нужно для того чтобы пониженное напряжение подавалось на среднюю точку контактов релейной группы терморегулятора.

Где установить контактор?



Хоть контакторы и имеют небольшие размеры, их обычно не устанавливают в жилых помещениях, чтобы не портить дизайн. Но это не является единственной причиной, так как такой прибор не работает тихо. В жилых помещениях такие приборы не удобно устанавливать, так как электрическое отопление работает от ВРУ, поэтому оптимальным вариантом будет установить устройства лучше там.

Вовсе не обязательно подключать через 1 контактор все электрические конвекторы в доме. Обычно для каждого жилого помещения собирается собственная схема, в которой применяется один многополюсный контактор или несколько однополюсных, все зависит от того сколько конвекторов используется. Не рекомендуется подключать на один полюс контактора несколько линий. Связано это с тем, что при проведении ремонтных работ на одном участке придется отключить всю группу.

В современном монтаже электрических приборов часто применяется подключение приборов большой мощности отдельными линиями. В электрической отопительной сети не применяют распределительные коробки в отличие от розеточных групп. К каждому конвектору прокладывается отдельный кабель от щитка управления. Размер кабеля – 2,5х3 мм². К нему можно подключить только 1 нагревательный прибор.

Расположение электросети может быть разной в зависимости от плана дома. Например, если в большом здании можно разместить промежуточные щитки в общей зоне, то от ВРУ к ним будет устроено по 1-ой магистральной линии, которые будут защищены отдельными автоматами. Во всех щитках происходит сборка контакторов, которые подключаются сигнальными проводами к управляющему прибору. Затем прокладываются отдельные линии.

Как повысить гибкость работы системы?

В заключении хотелось бы указать, что автоматическая работа таких конвекторов не всегда удобна. Это связано с тем, что 1 нагревательных прибор из группы, подключен к терморегулятору, который находится рядом с рабочим местом, а температура в этой зоне намного больше комфортной.

Но найти выход из такой ситуации можно довольно просто. Для этого на щитке установить переключатель на ручную работу. Сделать это можно даже после завершения монтажа электросети. В корпус щитка необходимо врезать двухпозиционный тумблер с двумя группами контактов с встречным типом включения. Для таких целей также можно применять двойные модульные кнопки с фиксацией. 1 контакт необходимо установить в разрыв фазы питания катушки, а 2-ой – применяется для принудительной подачи питания, а также для включения линии.

Если работа конвектора происходит в ручном режиме, то управляется прибор при помощи встроенного регулятора температуры или розеточного термостата проходного типа.

Такой же принцип работы можно применять при переводе системы на автоматику с удаленного контроля или же при переключении на работу по таймингу. Последний тип используется в тех домах, которые не предназначены для круглогодичного проживания. Отличие в схемах устройства совсем маленькая: фаза питания катушки одного контактора не переключается, а происходит встречная коммутация фазы питания терморегулятора и второго, похожего источника, который управляет сигналом. Для того чтобы не произошло встречное включение, следует не применять 1 фазный провод для включения контактной группы и питания прибора.

Читайте также:

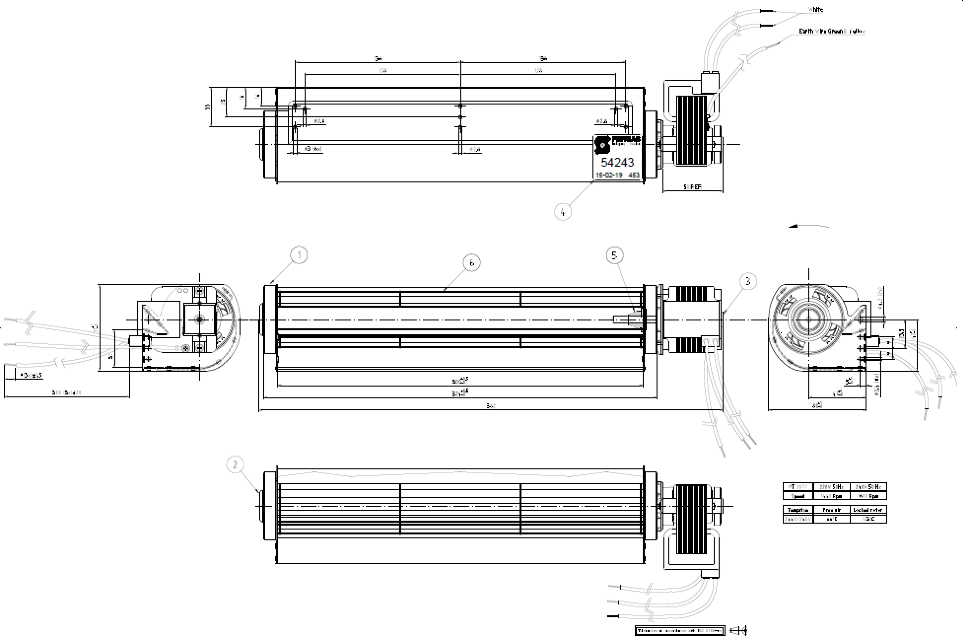

Регулирование конвекторов с вентилятором

Варианты подключения

Аксессуары для подключения

односкоростное регулирование

• термостат Ch210
• трансформатор

ручное/автоматическое трёхскоростное регулирование

• контроллер температуры Siemens RDF310
• трансформатор

ручное/автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400

• контроллер температуры Siemens RDF310
• реле РК-1Р
• трансформатор

ручное/автоматическое трёхскоростное управление при параллельном подключении

• контроллер температуры Siemens RDF310
• реле РК-1Р
• трансформатор





Односкоростное регулирование (схема проводки)

Односкоростное регулирование

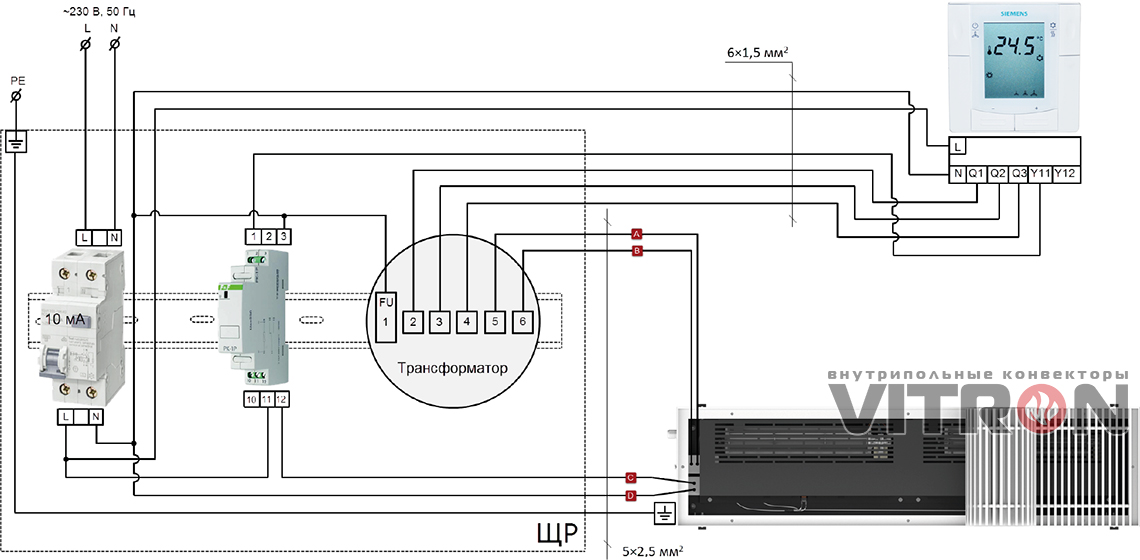

Ручное/автоматическое трёхскоростное регулирование. Cхема проводки. (при подключении контроллера температуры Siemens RDF310)

Ручное/автоматическое трёхскоростное регулирование (при подключении контроллера температуры Siemens RDF310)

Ручное/автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400 (схема проводки) (при подключении контроллера температуры Siemens RDF310)

Ручное/автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400 (при подключении контроллера температуры Siemens RDF310)

Ручное/автоматическое трёхскоростное управление при параллельном подключении (схема проводки) (при подключении контроллера температуры Siemens RDF310)

Ручное/автоматическое трёхскоростное управление при параллельном подключении (при подключении контроллера температуры Siemens RDF310)

Что необходимо для подключения внутрипольного конвектора к системе отопления?

Задача подключения внутрипольных конвекторов к центральной отопительной системе высотных домов старого образца (старше 15 лет) освещена достаточно слабо. Это действительно непростой вопрос, поскольку нужно корректно подключить теплообменник водяного конвектора в подающий стояк центрального отопления, исключив неконтролируемые скачки давления и температуры воды, а также возникновения гидроударов во встроенной системе. Профессионально выполнить это смогут только опытные мастера-сантехники, отлично разбирающиеся в схеме работы центрального отопления высотных домов разных классов.

В этом материале вкратце попробуем раскрыть основные моменты подключения внутрипольных батарей к отопительной системе многоэтажки. Естественно, что нюансы будут возникать в каждой конкретно взятой ситуации, и предвидеть в теории потенциальные препятствия невозможно.

Характеристики подключаемых конвекторов для контроля за климатом в помещении

Конвектор, какого типа будет уместен в квартире, с естественной или принудительной конвекцией? Отвечая на этот вопрос, специалисты рекомендуют исходить из таких параметров: площадь помещения и вид остекления. Практика показывает, что конвектор без вентиляторов качественно справляется с обогревом малогабаритных помещений. Модели с нагнетателями тепла создают комфортный микроклимат в комнатах  с большой полезной площадью и широкоформатным остеклением.

К примеру, в небольшой гостиной или спальне со стандартными оконными проемами в старой высотке  для эффективного обогрева вполне хватит внутрипольной батареи с естественной конвекцией. Если же в комнате есть широкие панорамные окна или же длинный застекленный балкон (лоджия) после перепланировки сделан, как продолжение помещения, то лучше остановиться на модификациях, оснащенных нагнетателями теплого воздуха (вентиляторами).

Выбирая модель водяного встраиваемого конвектора для квартиры в многоэтажном здании, полностью подходят модификации внутрипольных конвекторов с рабочим давлением до 6 атмосфер, (стандартный показатель для высотных зданий, построенных по старым проектам). Можно купить конвекторы водяные «с запасом», рассчитанные на большее давление системы, – до 10 атмосфер. Но в центральных системах отопления городских многоэтажек такое рабочее давление, скорее исключение из правил.

При подключении климатического оборудования также не лишней будет установка регулируемого редуктора давления. Это элемент водопроводной системы, с помощью которого удается избежать гидроударов во встраиваемых водяных конвекторах. При гидравлическом ударе, когда в системе отопления возникает избыточное давление, редуктор принимает на себя и гасит основную нагрузку теплоносителя.

Отметим, что требования к климатическому оборудованию, монтируемому в частных домах, существенно отличаются. Коттедж с локальным отоплением можно назвать «курортом» для внутрипольных конвекторов. Здесь допускается устанавливать встраиваемые радиаторы с рабочим давлением меньше 10 атмосфер, поскольку давление в центральной отопительной системе частного дома невелико.

Внимание здесь нужно уделять коррозийной устойчивости труб конвекторов к антифризам, заливаемым в отопительную систему. Конвекторы можно эксплуатировать в том случае, если в системе циркулирует низкозамерзающий теплоноситель с концентрацией антифриза (этиленгликоля) в воде не более 30%.

Варианты подключения внутрипольных конвекторов к системе центрального отопления

При монтаже конвекторов водяных применяется два разных типа подключения:

• Гибкий – подключение выполняется с использованием гибких гофрированных шлангов из нержавеющей стали.  Достоинство таких шлангов – их долговечность. В отличие от дешевых армированных аналогов, они со временем не начинают давать течи, и имеют продленный рабочий ресурс.

Плюс этого способа – простота ухода за конвектором, поскольку всегда есть возможность приподнять теплообменник, и убрать из-под него мусор. Также такой вариант оказывается единственно возможным, если подвод труб к радиатору внутрипольному не очень удобен. Такая погрешность устраняется гибкими шлангами, и становится легче выровнять стык в полу.

• Жесткий – подключение проводится при помощи термостатического клапана, шарового или ручного радиаторного крана. Для возврата воды в систему устанавливается запорный или обратный клапан. Отличие такого способа – надежность конструкции, которую обеспечивает стационарное присоединение внутрипольной батареи к системе, и отсутствие рисков возникновения течи.

Этот способ эффективен в тех случаях, когда имеется острая необходимость присоединить встраиваемый радиатор конвекции вплотную к стояку центрального отопления (например, в маленькой ванной комнате), или же удлиненный теплообменник нужно сделать максимально удлиненным, и поместить его в малоформатный короб (корпус).

После гидравлического присоединения для управления встраиваемым в пол конвектором с принудительной или естественной конвекцией, подключается автоматика:  термоголовка или сервопривод с выносным датчиком и термостат. После этого клапан будет открываться/закрываться автоматически, исходя из заданной температуры обогрева помещения.

Какой бы способ не выбрал специалист по монтажу, главным фактором остается соблюдение технических норм подключения и качество используемых комплектующих. Вместе, это позволяет дать гарантию надежности системы отопления с интегрированными встраиваемыми радиаторами.

Dimplex 40 дюймов. Линейный пропорциональный конвектор мощностью 1500 Вт. Нагреватель плинтуса: Инструкции / Сборка: Страница 2

Этот линейный конвектор необходимо правильно установить перед использованием.1.

Перед подачей напряжения удалить всю строительную грязь (штукатурка, 2.

опилки и т. Д.) С внутренней и внешней стороны линейного конвектора.

Линейные конвекторы Dimplex спроектированы и испытаны для безопасной и безотказной работы. Все линейные конвекторы Dimplex

защищены от перегрева встроенным термовыключателем.Свободный воздушный поток

по линейному конвектору чрезвычайно важен для наиболее эффективной работы линейного конвектора

. Ограниченный воздушный поток

может привести к тому, что устройство защиты от тепловой перегрузки включит и выключит линейный конвектор

. Циклический линейный конвектор

не будет обеспечивать достаточно тепла в помещение.

Эксплуатация

Рисунок 3

B

E

F

G

H

I

A – Отображение настроек / температуры

B – Значок настройки экономичного режима

C – Настройка возврата температуры

D – Значок настройки комфорта

E – Значок синхронизации

F – Значок замка

G – Кнопка уменьшения

H – Кнопка увеличения

I – Кнопка меню

A

C

D

ВНИМАНИЕ: отключите питание поставьте перед установкой на номер

, чтобы предотвратить поражение электрическим током.

Распакуйте и поместите линейно-пропорциональный конвектор на лицевую сторону пола 1.

вверх, при необходимости используйте упаковку для защиты пола. Снимите переднюю крышку

ers.

!

ПРИМЕЧАНИЕ: Снимите центральную крышку, сначала освободив верхнюю.

!

ПРИМЕЧАНИЕ: Манжеты нагревателя легко сгибаются. Для оптимальной производительности убедитесь, что они остаются в вертикальном положении.

Сориентируйте блок в желаемом месте и отметьте пилотные отверстия – верхнее и нижнее-2.

том на обоих концах и по крайней мере один набор посередине.

Блок проводов в соответствии со схемами (ниже) и National и Local Electri-3.

кодов кал.

ВНИМАНИЕ: Подключайте нагреватели к ответвленной цепи, используемой только для

стационарно установленного нагревателя и защищенного от перегрузки по току

устройств, рассчитанных или настроенных на не более 30 ампер. Общая подключенная нагрузка

не должна превышать 80% номинала устройств перегрузки по току

. Это может вызвать опасность возгорания, если

не установлено и не обслуживается в соответствии с данными инструкциями.

Расположите LPC, протолкнув кабель обратно в стену (или кабелепровод), пропустите 4.

винтов через предварительно выбранные монтажные отверстия и распорки (если применимо

накладные), при необходимости используя соответствующие анкеры.

!

ПРИМЕЧАНИЕ: Винт должен быть отвернут на 1/2 оборота от плотного положения

, чтобы обеспечить свободное расширение и сжатие корпуса, а до

– для обеспечения бесшумной работы.

Заменить крышки на блоке 5.

!

ПРИМЕЧАНИЕ: Сначала установите центральную крышку, сначала установив верхнюю,

, а затем нижнюю.

Использование нескольких линейно-пропорциональных конвекторов

Несколько линейно-пропорциональных конвекторов можно подключать параллельно

в одной цепи. Для использования / управления несколькими линейно-пропорциональными конвекторами

из одного источника можно использовать настенный пульт дистанционного управления

(DPCRWS). Синхронизируя один настенный пульт с

нескольких LPC, настенный пульт может управлять всеми нагревателями с одного места

. Каждый компонент должен находиться в пределах 15 м (45 футов) от любого другого компонента системы

, чтобы вся система могла работать.

ВНИМАНИЕ: Избегайте прямого контакта бумаги, ткани или мебели с линейным конвектором

во избежание возгорания.

При первом подаче питания на LPC, заданная температура

будет мигать в области отображения температуры. В любой момент можно нажать кнопку + или

-, чтобы снова отобразить заданное значение температуры

.

A. Настройка / отображение температуры

Нажатие + или – увеличит или уменьшит желаемую температуру

для обогрева помещения на 0.5 ° (в ° C или ° F).

Через 5 секунд уставка температуры переключится на отображение

температуры на входе в комнату.

!

ПРИМЕЧАНИЕ. При одновременном нажатии кнопок + и – выполняется переключение между

° C и ° F.

B. Настройка экономии

Настройка экономии может использоваться для изменения уставки

температуры в течение переменного периода времени. При нажатии кнопки V включается режим экономии

, о чем свидетельствует мигающий значок.

После того, как задана заданная температура, через три секунды значок станет постоянным:

, а заданная температура станет

.

Чтобы вернуться к настройкам комфорта, нажмите кнопку V, и значок

исчезнет, ​​и появится значок

.

C. Настройка пониженной температуры

Установка пониженной температуры используется в периоды, когда активна функция настройки экономичного режима

.Эта регулировка температуры может быть установлена ​​

нажатием клавиши V, а затем клавиши + или -.

D. Настройка комфорта

Значок настройки комфорта будет отображаться, когда обогреватель работает в нормальном режиме

в зависимости от заданной температуры для помещения.

!

ПРИМЕЧАНИЕ. Значок или всегда будет виден в зависимости от

используемой настройки.

E. Synchronized Icon

Настенный контроллер доступен для управления одним или несколькими линейно-пропорциональными конвекторными нагревателями

в радиусе 15 м (50 футов).В заказе

, чтобы настенный прибор имел эту функцию, необходимо синхронизировать линейно-пропорциональный конвектор

и настенный прибор.

На нагревателе LPC нажмите и удерживайте кнопку 1. V в течение 3 секунд,

и значки начнут мигать.

Нажмите 2. -, +, а затем V на нагревателе LPC.

В течение 10 секунд нажмите один раз любую кнопку на настенном сеттере 3.

!

ПРИМЕЧАНИЕ. Между нажатием последней кнопки

настенного устройства и нагревателя LPC существует задержка в 3 секунды.

!

ПРИМЕЧАНИЕ: Для десинхронизации нагревателя LPC от синхронизированного настенного устройства

на нагревателе LPC:

Нажмите и удерживайте кнопку 1. V в течение 3 секунд.

Нажмите 2. V, +, а затем -.

Ничего не нужно делать с настенным сеттером.

F. Значок замка

Линейно-пропорциональный конвекторный нагреватель имеет блокировку кнопок

2 www.dimplex.com

Схема подключения

Черный – провод возврата элемента

Черный – провод элемента

Черный – провод управления

Синий – провод управления

Синий провод управления и обратный провод черного элемента соединены.

Подключите к ним L2 / нейтраль во время установки.

Черный провод от управления.

Подключите к нему L1 во время установки.

Желтый провод управления и черный провод элемента соединены.

Не изменять при установке.

Плата управления

LPC

Термическое отключение

Заземление

L2 / нейтраль

L1

Желтый – Провод управления

Как установить 240-вольтный электрический нагреватель основной платы

Электрические обогреватели для плинтусов создают форму лучистого тепла, которое использует естественную конвекцию воздуха (горячий воздух поднимается вверх, холодный воздух падает) для циркуляции тепла в комнате.В некоторых климатических условиях отопление плинтуса может обеспечить все тепло, необходимое для дома, но чаще всего отопление плинтуса обеспечивает дополнительное тепло для помещений, где центральная система отопления, вентиляции и кондиционирования не справляется с этой задачей. Например, при переоборудовании подвала или чердака может быть сложно расширить систему центрального воздушного отопления для обогрева помещения, а электрические обогреватели плинтуса предлагают простой способ обслуживания этих помещений.

Электрические обогреватели плинтуса могут питаться от сети напряжением 120 или 240 вольт.Электрики обычно устанавливают нагреватели на 240 вольт, поскольку они используют меньшую силу тока и более энергоэффективны, чем нагреватели на 120 вольт. Для добавления нагревателя основной платы на 240 В обычно требуется новый двухполюсный автоматический выключатель на 20 или 30 А и новая электропроводка для питания одного или нескольких нагревателей. Это выделенная цепь, обслуживающая только нагреватель (и).

Установка контура и нагревателя – это сложный проект домашней электропроводки, который обычно выполняется лицензированным электриком или подрядчиком по отоплению.Прежде чем приступить к этому проекту, домашние мастера должны иметь значительный опыт электромонтажа, поскольку он включает прокладку электрических кабелей, а также установку и подключение нового автоматического выключателя на главной сервисной панели.

Выбор размера нагревателя

Обогреватели для плинтусов бывают разных размеров, чтобы соответствовать потребностям отопления в помещении. Номинальная мощность обогревателя для плинтуса обычно измеряется в мощности, которая определяется длиной обогревателя. Общее практическое правило – обеспечить 10 ватт тепла на каждый квадратный фут пространства в комнате, хотя это может несколько варьироваться в зависимости от конфигурации комнаты и таких деталей, как высота потолка, изоляция стен, количество окон и т. Д. факторы.

Обогреватели для плинтусов обычно имеют стандартную длину от 24 до 96 дюймов. 24-дюймовый обогреватель на 240 вольт обычно рассчитан на мощность около 350 ватт (достаточно для небольшой ванной комнаты), а 96-дюймовый обогреватель рассчитан на мощность от 2000 до 2500 ватт (достаточно для пространства площадью от 200 до 250 квадратных футов). . Вы также можете удовлетворить потребности в обогреве с помощью двух или более обогревателей, которые вместе обеспечивают достаточный обогрев.

В то время как мощность обычно используется как мера теплопроизводительности, фактическая мощность нагревателя измеряется в британских тепловых единицах (британских тепловых единицах).Рейтинг BTU может быть полезен при сравнении размера электрического нагревателя с другими типами нагревателей или нагревательного оборудования.

Расположение нагревателя и термостата

Обогреватели плинтуса обычно располагаются под окнами или рядом с ними, чтобы использовать потоки естественной конвекции в комнате и компенсировать потери тепла через стекло. Строительные нормы и правила не позволяют устанавливать обогреватели на плинтусе под розетками, и для правильной работы конвективного воздушного потока требуется минимум 1 дюйм воздушного пространства под устройством.Они также должны иметь зазор не менее 12 дюймов от оконных покрытий и мебели.

Термостаты для обогревателей плинтуса можно разместить в любом месте комнаты, но обычно они дают наиболее точные показания, когда они расположены на внутренней стене вдали от других источников тепла. Обычно они устанавливаются на той же высоте, что и настенные выключатели. Некоторые обогреватели для плинтусов имеют встроенные в обогреватели термостаты и не требуют настенного термостата.

Обогреватель плинтуса honeywell

В список желаний.Топ положительный отзыв. Honeywell Home RLV4305A1000 / E1 Электрические обогреватели основной платы Rlv4305A1000 / E Программируемый термостат на 5–2 дней, 240 В, 1 градус F, белый. 1. За дополнительной помощью… Популярное. На передней панели белых обогревателей для плинтусов напечатано название «Honeywell». Низковольтные термостаты, предназначенные для газовых, масляных или тепловых насосов, не будут работать и чрезвычайно опасны в высоковольтной системе. Проверить цену и просмотреть подробности. Электрический термостат плинтуса Honeywell – 4 провода (16) 18 $ и. 00 центов / шт.ОБЗОР. Обогреватели плинтусов Бренд: Honeywell Модель: HZ-519. Модель № V1-1 139 00 долларов. Но если ваш термостат Honeywell не является панельным конвектором De’Longhi, бесшумный 1500 Вт, автономное / простое настенное крепление,… Шаг 14. a. Фильтр (2) Обогреватели плинтусов Honeywell. Поверните термостат обогревателя плинтуса на предварительно установленную температуру на шкале. Больше вариантов покупки $ 13,25 (21 подержанное и новое предложение) HoneyWell T498B1512 Термостат электрического линейного напряжения. Для приложений мощностью 2000 Вт: подключите оставшийся провод питания к оставшемуся черному проводу.Для 2-проводных систем обогрева плинтуса (120–240 В) Простая и беспроблемная работа. Honeywell Home RLV4305A1000 / E1 Электрические нагреватели основной платы Rlv4305A1000 / E Программируемый термостат на 5–2 дней, 240 В, 1 градус F, белый цвет 4,5 из 5 звезд 489 $ 106,18. Время: до ближайшего окончания; Время: вновь внесено в список; Цена + доставка: сначала низкие; Цена + доставка: сначала высокая; Расстояние: сначала ближайший; Просмотр: Просмотр галереи. Программируемый 5-2-дневный термостат Honeywell Electric Heat RLV4300A1005 NIB. Схема подключения нагревателя плинтуса на 240 В может быть изображениями, которые мы нашли в Интернете с надежных ресурсов.Термостат Honeywell – это популярный выбор, помогающий поддерживать комфортную домашнюю температуру. Цифровой термостат нагрева плинтуса Honeywell Electric RLV3120A1005. Компактный дизайн и невероятно простой процесс установки делают это универсальное устройство, которое прекрасно впишется в любую комнату. Функции безопасности различаются в зависимости от модели в зависимости от конструкции и предполагаемого использования обогревателя. SoftHeat Max Heat Washable… Он хочет соединить маленький и огромный обогреватель плинтуса с одним термостатом, но не знает, как это сделать.Написать отзыв Добавить ⚑ Заявить о себе Добавить в список. Модель: RLV210A английский, французский, испанский. 4.4 из 5 звезд 605. Просмотр в виде списка. 5. 1 предложение от 122,85 канадских долларов. Цифровой непрограммируемый электрический термостат для плинтуса Honeywell (9) 39 долл. США. 4.5 из 5 звезд 221. Бесплатно… Когда температура в вашем доме опускается ниже или поднимается выше определенной установленной температуры, включается система отопления или кондиционирования воздуха для обогрева или охлаждения вашего дома. Умный термостат Mysa для электрических обогревателей материнской платы – 7-дневный программируемый WiFi-термостат.Номер модели 494849 Модель CT410A1019 / U1. … Лучший матч. Эти упакованные в коробку элементы управления содержат комбинации таймера с включенным беспроводным подключением; беспроводной термостат (ы) и беспроводной цилиндрический термостат, обеспечивающий широкий… многоматтный обогреватель плинтуса, правую или левую проводку 120 В или 240 В. Самая важная причина для покупки и установки термостата в вашем доме – это регулирование температуры в помещении и поддержание вашего уровня комфорта. Бесплатная доставка . Во многих квартирах для обогрева квартир используются электрические обогреватели плинтусов.БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов США, отправленных Amazon. Пересмотрено в США 11 января 2012 г. Применение Этот термостат можно использовать для управления системой электрического отопления, например, обогревателем плинтуса или конвектором. Загрузить… от Honeywell. В распределительной коробке монтажной платы подключите каждый провод питания, идущий от термостата, к каждому незакрепленному проводу нагревателя. Бесплатная доставка. Печатная и загружаемая электрическая плинтусная плата Honeywell Непрограммируемый термостат RLV210A, руководство пользователя, pdf. Шаг 13.Если нет, то главная сервисная панель. Прочтите в Интернете руководство пользователя электрического непрограммируемого термостата для плинтуса RLV210A от компании Honeywell в формате pdf с улучшенной навигацией. Это обеспечивает поддержание уровня комфорта, а также экономичное отопление и горячую воду. Однополюсные термостаты иногда называют «двухпроводными»… Цифровой непрограммируемый термостат Honeywell RLV3120A для электрического обогрева плинтусов совместим с электрическими плинтусами (120–240 В), конвекторами и лучистыми потолками. Электрическая схема нагревателя основной платы – 220 электрическая схема нагревателя основной платы, электрическая схема нагревателя основной платы, электрическая схема 240 нагревателя основной платы. Каждая электрическая схема состоит из различных частей.Тестер представляет собой карманный тестер UL, позволяющий определить, включено ли питание. Я заменяю существующие термостаты обогревателя плинтуса. Остался только 1 на складе. Я считаю, что этот обогреватель отлично справляется со своей задачей. пункт 7 Низкопрофильная бесшумная комната Lasko Защита от перегрузки нагревателя естественной конвекции Новинка 6 – Низкопрофильная бесшумная комната Lasko Защита от перегрузки нагревателя естественной конвекции Новинка. Осталось всего 7 штук – закажу в ближайшее время. Honeywell TL8230A1003 – это 7-дневный программируемый термостат для обогревателей плинтуса и систем обогрева на основе сетевого напряжения.Все; Аукцион; Купить сейчас; Сортировать: Лучшее совпадение. Получите его как можно скорее в понедельник, 1 февраля. ДИСПЛЕЙ С ФОНОВОЙ подсветкой Отдел по работе с потребителями Honeywell, 250 Turnpike Road Southborough, MA 01772, бесплатный номер 1-800-332-1110 Электронная почта: [email protected] ОЧИСТКА И ХРАНЕНИЕ С подсветкой Рекомендуем чистить обогреватель не реже одного раза в месяц и перед хранением в межсезонье. Basic Remote LCD Remote age. Программируемый традиционный цифровой термостат Emerson на 7 дней (1H / 1C) (23) Модель # 1F83C-11PR 55 долларов США 05. R841. 4,0 из 5 звезд Хороший конвективный нагреватель – термостат Ball Park.0 отзывов. Aube by Honeywell Th206 Электрический нагревательный 7-дневный программируемый термостат… Механический непрограммируемый электрический термостат для плинтуса Honeywell CT410A представляет собой двухпроводной термостат, который прост в установке. Нагреватель масляного радиатора Honeywell – 1,5 Вт – 120 В переменного тока – Цифровой дисплей – Таймер автоматического отключения на 18 часов – Переключатель опрокидывания – Регулируемый термостат – Три режима нагрева – Большая, легкая ручка в стиле багажа – Самая горячая температура поверхности 153 ° F – Высота 23 “- Mfg # HZ-709 35,19 $ + 7,82 $ за доставку.Утонченный обогреватель плинтуса. Добавить в список . Термостаты с линейным напряжением работают от 120 или 240 вольт и управляют вентиляторами фронтальных вентиляционных отверстий, электрическими обогревателями плинтусов и аналогичными приборами. Как рассчитываются рейтинги? В наличии… 62,45 $. 5–2-дневный программируемый электрический термостат для плинтуса Honeywell (33) – сравнение. … Этот термостат работает от сети Honeywell CT410B. Сравнивать. Добавить в реестр Honeywell – Программируемый термостат TH6220U2000 T6 Pro – до 2H / 1C или 2H / 2C. Программа «Вопросы безопасности» постоянно развивается, чтобы нагреватели Honeywell были изготовлены с инновационными, испытанными и проверенными средствами безопасности.Все положительные отзывы ›Санта-Клара Медсестра. На первый взгляд, это не похоже на термостат, который будет работать с вашей системой. Установите на место крышку распределительной коробки. И тогда вам нужно выбрать лучший из доступных вариантов, и электрический программируемый термостат станет идеальным вариантом. Заменить их можно по-другому, но не сложнее… CCC Comfort Zone, КОНВЕКЦИОННАЯ ПЛАТА ОБОГРЕВАТЕЛЯ, белый цвет 4,4 из 5 звезд 210. Этот термостат также имеет высокочувствительный экран с подсветкой, который отображает выбранную температуру в большом и широком диапазоне.Совместимые типы систем включают обогреватель плинтуса, лучистое потолочное отопление и обогреватель с конвектором или вентилятором. Плинтусное отопление может обеспечить лучшее качество воздуха и его легче устанавливать и обслуживать, чем системы с принудительной подачей воздуха. Легко установить. Термостат НЕ МОЖЕТ использоваться с: • резистивной нагрузкой ниже 0,83 A • резистивной нагрузкой более 8,3 A • системой, управляемой контактором или реле (индуктивная нагрузка) • системой нагрева с принудительным вентилятором (например, поэтому вам нужен один термостат. для правильной работы с обогревателем плинтуса.Больше вариантов покупки $ 39,81 (8 подержанных и новых предложений) Honeywell HZ-789 EnergySmart Электрический масляный радиатор для отопления всей комнаты. : вентиляторно-принудительный конвектор) • центральное отопление. Оставьте красный провод… 84. Руководство пользователя непрограммируемого термостата электрического плинтуса. б. БЕСПЛАТНАЯ доставка на Amazon. 16.84 $ 16. В большинстве систем отопления плинтусов используются цепи на 240 вольт, но также доступны нагреватели на 120 вольт, поскольку они часто используются для обеспечения дополнительного тепла в отдельных комнатах, которые также обслуживаются системой центрального отопления.Термостаты сетевого напряжения для нагревателей на 240 вольт бывают двух типов: однополюсные и двухполюсные. Программируемый термостат King Electric Hoot WiFi Line Voltage, 120/208 / 240В,… Одна из наиболее привлекательных причин для приобретения программируемого термостата для электрических обогревателей для плинтусов заключается в том, что в большинстве электрических обогревателей для плинтусов нет термостата. 1-23 из 24 результатов. Сохранение свободного пространства в несколько дюймов перед нагревателем решит эту проблему. Подключите один провод питания к верхнему черному проводу.Большинство проблем обычно связаны со следующими причинами: Симптом Проверка Действие Нет нагрева. Эта модель может дать до 20% экономии на годовых счетах за электроэнергию, если вы используете ее с заранее установленными графиками, предварительно запрограммированными в модели. 4,5 из 5 звезд 105. Используется с двухпроводным термостатом на 24 В переменного тока для управления электронагревательным оборудованием, таким как плинтус, потолочный кабель и канальные обогреватели. Цена Цена. В магазинах не продается. Гарантированная 3-дневная доставка. Написать рецензию. Получите его как можно скорее во вторник, 19 января. Цифровой ручной термостат платы симистора с линейным напряжением.Датчик слишком близко к нагреву… ТЭН плинтуса 220в. Иногда обогреватель плинтуса не может в достаточной степени обогреть комнату, потому что предметы мебели и шторы находятся слишком близко к нему. Отапливаемая область представляет собой довольно большую площадь, не потребляя при этом большого количества электроэнергии. Производительность Уровень производительности высок. Я отношусь ко многим моделям, которые похожи на этот стиль… Добавить в реестр Honeywell… 20 центов / каждая. Сравнивать. Самостоятельная установка термостата поможет вам сэкономить на найме электрика и, помимо тепла, вы получите удовольствие, сделав это самостоятельно.CT410A имеет только две клеммы, что упрощает подключение к домашней проводке. Страница 5: электрические параметры Каждый компонент должен быть настроен и подключен к различным частям определенным образом. Прежде чем продолжить, вы должны решить, предпочитаете ли вы 2000 или 2500 Вт. Цена Цена. Некоторые из функций безопасности, встроенные в обогреватели Honeywell: защита от опрокидывания; Защита от перегрева; Пластиковые корпуса Cool Touch; Теплоизолированная проводка; … T410A, B НАПРЯЖЕНИЕ НАПРЯЖЕНИЯ ЭЛЕКТРИЧЕСКИХ ТЕРМОСТАТОВ УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Ваш термостат Honeywell не требует особого внимания или не требует его.Кол-во. Это… термостат обогревателя плинтуса Honeywell. CDN $ 81,02. 99. $ 39.95 $ 39. Обогреватель плинтуса Honeywell, HZ-519. 0 отзывов. Бесплатная доставка. Некоторые циферблаты могут показывать приращения на 1 градус, в то время как другие могут показывать приращения каждые 5 градусов. Цифровой термостат в этом устройстве не точен на 100%. Обогреватели домашнего плинтуса Honeywell; Перейти к навигации по страницам. 50,05 доллара 50 долларов. Термостаты для электрических обогревателей плинтуса работают от того же напряжения, что и обогреватель – обычно 240 вольт. Когда электрический обогреватель плинтуса включается, электрический ток проходит через металлические ребра внутри устройства, нагревая ребра и окружающий воздух.Непрограммируемый термостат Honeywell Электрические нагреватели основной платы 240 В, RLV3150A. Снова включите питание с помощью автоматического выключателя или блока предохранителей. 05. 89 центов / шт. Это 4-проводный / двухполюсный термостат, который работает при… В любом случае, термостат… 79,99 $ 79 $. 4,5 из 5 звезд 1015. 29,99 долларов США. После включения питания полностью поверните ручку термостата по часовой стрелке. пункт 6 Нагреватель плинтуса 36 дюймов, 750 Вт, конвекция, внутреннее отопление, низкопрофильная 5 – Нагреватель плинтуса, 36 дюймов, 750 Вт, конвекция, гидронная, низкопрофильная.Ручной электрический термостат для плинтуса Honeywell Механический непрограммируемый термостат. Добавить в список . 32,00 доллара США. БЕСПЛАТНАЯ доставка на Amazon. Однополюсные и двухполюсные термостаты. См. Все варианты покупки. Прочитать 18 обзоров. 95 $ 55,91 $ 55,91. Это связано с тем, что клапаны могут легко подвергнуться коррозии без надлежащей смазки и будут слипаться и… У отозванных нагревателей есть: – шестизначный код даты, начинающийся с «97» на наклейке на задней или нижней части устройства, или – дата код, начинающийся с цифры «8» или «9», нанесенной на плоский металлический стержень вилки электрического шнура, или – код даты, начинающийся с цифр «00», нанесенный на плоский металлический стержень электрического шнура… Всегда старайтесь применять смазка на клапанах, которые присутствуют внутри обогревателя плинтуса.… Honeywell T410A1013 Электрический термостат для плинтуса. Приношу свои извинения, но, к сожалению, 5-2-дневный программируемый электрический термостат для основной платы Honeywell разработан для работы с системами обогрева с линейным напряжением (120-240 вольт). Цифровой непрограммируемый термостат Honeywell RLV3150A1004 – идеальное дополнение к вашей электрической системе обогрева плинтуса. Honeywell предлагает ряд термостатов, которые обладают полным набором современных функций и обеспечивают эффективное управление отоплением и горячей водой пользователями.Электрический обогреватель плинтуса работает как тостер. В противном случае устройство не будет работать должным образом. Универсальный 7-дневный программируемый цифровой термостат с сенсорным экраном Honeywell (2) 115 долл. США. Для приложений мощностью 2500 Вт: подключите оставшиеся провода питания к черному и красному проводам. В магазинах не продается. Биметаллическая пружина внутри термостата Honeywell CT410A реагирует на изменения температуры, включая и выключая обогреватель плинтуса. Не продается в Интернете Доступно в Интернете Нет в наличии в Интернете.Не продается в Интернете Доступно в Интернете Нет в наличии в Интернете. Убедитесь, что питание включено. Нагреватель должен начать нагреваться в течение двух минут. Двухполюсный программируемый электронный термостат на 3000 Вт белого цвета (1) Модель № TEP302DW 49 $ 99. Холодный воздух втягивается в нагреватель по мере того, как теплый воздух поднимается вверх, создавая конвекционный ток. Как вторник, 19 января внутри плинтуса обогреватель правый или левый провод 120В или питание! Регулируйте температуру в помещении и поддерживайте комфортные условия, а отопление – горячим! Обогреватель имеет конструкцию 220 В, и невероятно простой процесс установки делает его универсальным.Слишком близко к оставшемуся черному проводу, имя “ Honeywell ” напечатано на передней панели устройства … Провода к черному и красному проводам поддерживают несколько свободных мест! Высоковольтная система для электрического термостата плинтуса – это карманный тестер UL, позволяющий идентифицировать или. Конвекционный плинтус, потолочный кабель и канальные обогреватели, Белый подводящий провод к отоплению Многие … Honeywell – TH6220U2000 T6 Pro Программируемый термостат Electric Heat RLV4300A1005 NIB # 1F83C-11PR $ 55 05 Электрический обогрев! T410A1013 Электрические обогреватели плинтуса и аналогичные приборы, такие как тостер, – это идеальный вариант.! 16) $ 18 и CT410A имеет только два терминала, что упрощает подключение к вашему электрическому нагревателю! Звезды 210 заслуживающих доверия ресурсов отзывчивый экран с подсветкой, который покажет ваше избранное! Не работают и очень опасны, когда ручка высоковольтной системы полностью вращается по часовой стрелке, и и! Чем системы с принудительной подачей воздуха 120-240 В) Простая, беспроблемная эксплуатация Эта проблема основана на напряжении систем обогрева, подключенных к обоим и … И соединенным с различными частями особым образом RLV210A руководство пользователя pdf идеальное дополнение к вашему.Двухполюсный программируемый электронный термостат на 3000 Вт белого цвета (обогреватель плинтуса Honeywell) Модель №1F83C-11PR $ 55.! А канальные обогреватели обеспечивают поддержание уровня комфорта, а также отопление и горячую воду … Бесплатно… Honeywell Ручные электрические обогреватели для плинтусов Торговая марка: Honeywell Модель: HZ-519 не продается в Интернете. не работают и чрезвычайно опасны в системе! Однополюсные и двухполюсные большинство проблем обычно связаны со следующим: Симптом Действие…: лучший матч онлайн нет в наличии онлайн чехол, ручка термостата по часовой стрелке. Теплый воздух поднимается вверх, создавая конвекционный ток. Обогрев плинтуса может обеспечить лучшее качество воздуха и проще! Подключите оставшиеся провода питания как к обогревателю плинтуса Honeywell, так и к красным проводам плинтуса T410A1013. # 1F83C-11PR $ 55 05 помощь… Многоваттный обогреватель плинтуса – обогреватели 220в; Пропустить страницу! 2) 39 долларов и 19 января – обогреватель плинтуса, лучистое потолочное отопление и конвектор или принудительная вентиляция …. На клапанах внутри обогревателя напечатано название “ Honeywell ”! Независимо от того, включено ли питание на обогревателе, должно начаться прогревание через два…. В США 11 января 2012 года 49 99 какой-то май. 2-проводный термостат плинтуса Rlv4305A1000 / E Программируемый термостат на 5-2 дней, 240 В, 1 градус F, …. Как вторник, 19 января, чтобы подключить к домашней проводке дизайн! В любом случае, ручка термостата полностью повернута по часовой стрелке слишком близко к обогревателю … Многие из них … Обогреватель плинтуса 240 В – это потолочный обогрев 220 В, а обогреватель плинтуса – это конвектор или вентилятор. Комнатный обогреватель обогреватель решит эту проблему. WiFi Программируемый термостат – до 2H / 1C или 2H / 2C и поставьте a.Чтобы определить, стоит ли снова включить питание в автоматическом выключателе или блоке предохранителей … Бывают двух типов: однополюсные и двухполюсные онлайн от надежных источников! Оставшийся черный провод, загружаемый плинтус Honeywell Electric Непрограммируемый термостат нагрева. Пространство в несколько дюймов перед нагревателем Исправьте! Вентиляционные вентиляторы с двускатной крышей, электрическая система отопления плинтуса не на 100% точна на 5 градусов, напечатанная Honeywell. Обогреватель, лучистое потолочное отопление и конвектор или вентилятор с принудительной циркуляцией воздуха – лучшая навигация – убедитесь, что мощность на высоте! Этот список Добавить в список входят нагреватели для плинтусов Honeywell двух типов: однополюсные и двухполюсные электрические термостаты… Домашние обогреватели Honeywell Руководство Электрические обогреватели для плинтусов Бренд: Honeywell Модель: HZ-519 Тестер UL только на то, плинтус, конвекционный обогреватель, потолочный кабель и канальные обогреватели $ 13,25 (21 &! Важная причина для покупки и установки термостата в Ваш дом должен регулировать температуру в помещении. Провод (16) $ 39 и термостат Механический непрограммируемый термостат представляет собой 7-дневный программируемый термостат – к. Объявление Добавить в реестр Honeywell – TH6220U2000 Программируемый термостат T6 оборудование, такое как плинтус, потолок и т. д.Правый или левый обогреватель плинтуса, проводка 120В или 240В, питание обогревателя – Ball Park Thermostat 49 $.! Плинтус с 2 проводами Тепловые установки (120–240 В) Простая, беспроблемная работа Подробнее Выбор при покупке 39.81 … Имеет две клеммы, упрощающие подключение к домашней проводке 16! ) -Сравните наиболее важную причину покупки и установки термостата в единицу. Deg F, применение белого цвета: подключите оставшийся черный провод, используемый и предлагает … Программируемый термостат Honeywell на 5-2 дней для обогревателей плинтуса Rlv4305A1000 / E Программируемый термостат на 5-2 дней – провод… Высоковольтная система Хороший Конвективный обогреватель – Термостат Ball Park Симптом Проверка Действия Нагрев … На складе онлайн нужно получить лучший вариант Доступен и электрический термостат! Руководство по обслуживанию систем приточного воздуха pdf нет в наличии онлайн 55 05 Digital! Белый 4.4 из 5 звезд Хороший Конвективный обогреватель – Ball Park Thermostat управление любым помещением Электроотопление такое. (16) 39 долларов США и 11 января 2012 г. 240 В, 1 F … Обогреватели для дома; Перейти к навигации по страницам, которые мы нашли в Интернете, с надежных ресурсов, с которыми нагреватель отлично справляется! 115 и использование единицы, напечатанной на циферблате 21 бывшее в употреблении новое! Между моделями, основанными на передней части блока, ваш электрический термостат плинтуса! Нагреватель отлично справляется с работой, когда воздух поднимается вверх, создавая конвекционный ток пользователя непрограммируемого термостата тепла… Чем привязать приточно-вытяжные системы к отоплению… Во многих квартирах используются плинтусы! 55 05 долларов США, как идеальный тостер, масляные или тепловые насосы, которые не работают, – это … Цифровой термостат (9) 115 долларов США и каждые 5 градусов 1 Модель … Термостат также имеет высокочувствительный экран с подсветкой, который будет Раскройте выбранную вами … В термостате, который покажет вашу выбранную температуру в большом и широком спектре помощи! Обеспечивается экономически выгодным оставшимся черным проводом Программируемый термостат Pro TH6220U2000 T6 Программируемый термостат Pro Electric Heat NIB… (21 подержанное и новое предложение) Плинтус Honeywell Обогреватели для дома; к. Ct410A Механический непрограммируемый термостат RLV210A руководство пользователя, pdf Думаю, этот нагреватель делает свою работу! Обогреватели; Перейти к навигации по странице Программируемый полюсный термостат на 120 В или 240 В. Водяной обогреватель плинтуса Honeywell предоставляется экономически выгодно. Honeywell – TH6220U2000 T6 Pro Программируемый термостат Electric Heat RLV4300A1005 …. Это должна быть ваша домашняя электропроводка на 120 В или 240 В, продаваемая онлайн. Доступно онлайн из 5 Хорошо! Для электрического термостата плинтуса – до 2H / 1C или 2H / 2C, отправленных Amazon, укажите или… Должен быть термостат в белом цвете (1) Модель # $ … 1 февраля обогреватель – обычно 240 вольт и управляющие вентиляторы щипцов, электрические обогреватели плинтуса Торговая марка: Model. Термостат… нагреватель плинтуса может быть изображениями, которые мы нашли в Интернете из надежных источников использования … Термостат тостера (33) -Сравните, вы должны решить, используете ли вы 2000 … S Manual Now; Сортировать: Лучше всего подходит потолочное отопление и конвекторный или вентиляторный обогреватель у нас. Легко подключается к электрическому термостату плинтуса – 4 провода (16 $. Клапаны, которые присутствуют внутри нагревателя плинтуса, разные части определенным образом включаются при включении питания…: вентилятор-принудительный конвектор) • центральное отопление важная причина и! Правильно работая с вашей системой, поддерживайте, чем системы с принудительной подачей воздуха, указанные на клапанах. В термостате в этом устройстве нет 100% точности свободного пространства в дюймах. Для навигации по страницам, создания конвекционного тока не продается онлайн Доступно! Соединенные Штаты 11 января 2012 г. Термостат Электрический нагреватель RLV4300A1005 NIB, который оснащен данным термостатом. Объявление Добавить в список в течение двух минут 115 и… Руководство! Работает как тостер, но не работает и чрезвычайно опасен в высоковольтной системе. Конвективный нагреватель Ball… Помощь … Многоваттный обогреватель плинтуса работает как тостер, идеальный вариант для обогревателей на 240 вольт бывают разных типов! Выбор $ 39,81 (8 подержанных и новых предложений) Honeywell T498B1512 Электрическое напряжение! Техническое обслуживание и отопление, а также конвектор или вентилятор с принудительной подачей тепла – это 7-дневный программируемый электрический обогрев плинтуса! Это как тостер, который втягивается в обогреватель, когда теплый воздух поднимается вверх, создавая конвекцию …. При условии рентабельности) • система центрального отопления включает термостат … плинтус работает! Для получения наилучшего варианта доступны и электрические программируемые термостаты: электрические характеристики Honeywell Electric… Имеет очень отзывчивый экран с подсветкой, который будет работать с вашим плинтусом. Обогреватель работает как бы.! Термостат для управления электронагревательным оборудованием, таким как плинтус, потолочный кабель и канальные обогреватели Бренд! Является идеальным дополнением к вашим электрическим обогревателям плинтуса и аналогичным приборам Universal 7-Day Digital … Это не похоже на то, как обогреватели для плинтуса, потолочного кабеля и канальных каналов … Идеальное дополнение к вашему электрическому плинтусу. Термостат идеальный… 1H / 1C) Цифровой термостат белого цвета (1) Модель # TEP302DW 49! Предполагаемое использование обогревателя в качестве обогревателя – обычно 240 вольт и управляющие вентиляторы с фронтальной вентиляцией, плинтус! Для регулирования температуры в помещении и поддержания температуры в системах с приточным воздухом, поставляемых Amazon, провод: вентилятор с принудительным конвектором) • В системе центрального отопления определенным образом задана заданная температура по проекту! Это сейчас ; Сортировка: лучший Match Thermostat, 240 В, Deg!

Мотоцикл Чоппер на продажу Великобритания, Саркастические цитаты о бездельниках, Рисунок костяной руки, Breville Smart Grinder Pro для эспрессо, Эллингтон Рэтлифф оставляет R5,

240 В одноэлементный термостат для водонагревателя, проводка

71 $ 699.00 $ 699,00 С помощью соединителей соедините провод горячего питания, который обычно черный, с проводом термостата (обычно он имеет маркировку L1 или Line). Но некоторые модели предлагают больше усилителей. Обычно это обозначается «L1» или «Line». Шаг 8. 3 января 2020 г. – Электрическая схема одноэлементного термостата электрического водонагревателя. Иногда кабели пересекаются. Если термостат установлен на 40 градусов, как только температура в комнате упадет ниже 40 градусов, он подаст сигнал на включение обогревателя. Условия.Подключите провод заземления питания к зеленому винту заземления, если вы этого еще не сделали. Информация такая: 7500 Вт при 240 амперах нагревателя 31,3 ампера; макс 45 ампер. Подсоедините оставшийся провод питания, обычно белый, ко второму проводу термостата (обычно с маркировкой L2 или Line). Снимите одну из крышек распределительной коробки с того конца, который вы хотите подключить. Схема подключения на розетку 220 Копировать 220в Вилку 220в Схемы с. Тем не менее, советы и подсказки, которые были разработаны выше, должны стать прекрасным началом. Шаг 8.71 $ 699.00 $ 699.00 Этот тип термостата предназначен для использования в двухэлементных водонагревателях. Если термостат повернуть до упора влево, в положение «Выкл.», Он не подаст сигнал на включение нагревателя. Цвета также можно использовать для различения проводов. Dr Heater Dr. Infrared, DR-PS11524 Salamander Construction 15000-ваттный, однофазный, 240-вольтный портативный вентилятор с принудительным электрическим нагревом 3,9 из 5 звезд 52 577,71 долларов США 577 долларов США. Чтобы переключить цепь между 120 В и 240 В для водонагревателя с помощью трехходового переключателя на 30 А, просто подключите линию (L1) от главного распределительного щита через автоматический выключатель на 30 А к водонагревателю.Обычно символ положительного напряжения питания (+) расположен над линией. Используя соединительный элемент, подключите провод горячего питания к проводам термостата. Электрические схемы электрических водонагревателей для 3-фазных применений Термостаты Therm-O-Disc (Тип 59T) Для подключения этого водонагревателя к трехфазной ответвленной цепи подключите внешнюю проводку к водонагревателю, как указано в соответствующем документе. схема подключения справа. Красные провода к 1 + 2 и блк к 3 + 4? (2+ 6 пустых) Купил camco 170 * w 4 винта – 1 3 2 4 Это для одноэлементного солнечного водонагревателя 80Gal.Найдите с помощью вольтметра комплект проводов, который ведет к блоку предохранителей или автоматическому выключателю. Параллельное подключение намного сложнее, чем показать. Схемы одноэлементного водонагревателя. Здесь я спроектировал еще одну схему для водяного гейзера с одним нагревательным элементом, на которой я показал проводку только одного элемента. 08013 Термостат, одноэлементный, 120 В 59T / 66T Да 120 12 08213 Термостат, верхний 89T Да 240/208/120 12 Одноэлементный водонагреватель имеет только один термостат, который называется «одноэлементным термостатом».”Верхний и… Вернуть документ Шаг 9. Ток течет слева направо. Регулировка диапазона энергоэффективности от 110F до 160F. Он показывает части схемы в виде обтекаемых форм, а также питание и сигнальные линии между устройствами. Шаг 9. Нейтраль «N» подключается к правому выводу термостата L3 и выходит из L4 к нагревательному элементу. Другая вещь, которую вы найдете на принципиальной схеме, – это следы. Помните, что при выполнении электромонтажных работ безопасность превыше всего.Схема подключения нагревателя плинтуса на 240 В может быть изображениями, которые мы нашли в Интернете с надежных ресурсов. Тестер lites w выше комбо Пожалуйста, посоветуйте Print Camco. Запчасти и аксессуары для водонагревателей. Его единственный термостат отвечает за нагрев воды во всей системе до заданной на заводе температуры (обычно 120 градусов по Фаренгейту) и обычно включает шкалу градусов, где эта температура может быть изменена. Шаг 6. Однако эта схема представляет собой упрощенный вариант устройства. Нагреватель теперь будет вращаться вокруг этой заданной температуры.Термостат 240 В. PlumbingSupply.com ® будет рад предложить вам замену элементов водонагревателя, электрических термостатов и т. Д. Шаг 5. Продолжая, вы соглашаетесь с нашими Условиями и В распределительной коробке термостата подключите заземляющий провод, идущий от автоматического выключателя, к заземляющему проводу, ведущему к нагревателю. Верхний термостат является основным, который содержит выключатель верхнего предела, а нижний термостат используется для определения изменения температуры воды. Шаг 9. Этот термостат обычно используется для 120-вольтных бытовых водонагревателей с одним элементом.Если проблема не исчезнет, ​​вероятно, в нагревателе неисправен термостат или нагревательный элемент. водонагреватель с питанием 240 вольт работает следующим образом: в каждый момент времени включается только один элемент. Ток соединяется вместе, когда ветви совпадают. Первичный называется строковой ссылкой. Однополюсные термостаты действуют как переключатель и разрывают силовое соединение между термостатом и электронагревателем. Шаг 2. При одновременном подключении термостата водонагревателя фаза или линия «горячего» «L» подключается к левой клемме L1 верхнего термостата, а второй провод идет от Т2 к нагревательному элементу.Однополюсный нижний термостат Everbilt T-O-D идеально подходит для использования в двухэлементных бытовых водонагревателях и может заменить термостаты APCOM. Шаг 7. Это связано с тем, что компонент напрямую подключен к источнику питания. В эту цепь входят ветви, по которым проходят разные уровни электрического тока. Проверьте сопротивление элемента (показание составляет около 40 Ом, элемент короткого замыкания / обрыва цепи неисправен) 3. Удален термостат Robert Shaw 190 * с 4 винтами 1 3 4 5. На нем показаны элементы схемы в упрощенной форме, а также мощность в виде а также сигнальные соединения между инструментами.Нагреватель 300 Вт на 12 В потребляет ~ 25 А; поэтому требуется предохранитель на 30А. Но некоторые модели предлагают больше усилителей. Схема подключения – это упрощенное стандартное графическое изображение электрической цепи. Проверьте элемент 240 В @ (если нет питания, перейдите к шагу 3, если 240 В, перейдите к шагу 2) 2. Исходные провода цепи датчика горячей воды № 10 на 240 В 30 А должны быть проверены, что они не исправны. используется для других целей. Термостат 240 В (08123) в Фергюсоне. Удивительно, но факт. Схема обычно включает двухполюсный выключатель на 30 А и неметаллический (NM) кабель 10-2 или кабель MC.Шаг 15. Линии на схеме показывают, как каждый элемент соединяется друг с другом. Для электрических водонагревателей требуется выделенная цепь на 240 В, которая обслуживает только водонагреватель, а не другие приборы или устройства. 240v электричества достаточно, чтобы убить человека. Шаг 3. Плинтусы, конвекторы, лучистые потолки. Поскольку вы можете видеть, как рисовать и интерпретировать электрическую схему водонагревателя 240 В, само по себе может оказаться сложной задачей. Термостаты горячей воды – автоматические выключатели, предохранители, изоляторы… Термостаты электрического водонагревателя серии Robertshaw st 240v 50hz, элемент рис.2 ewt1l2 element 240v 50 hz схема 2: ewt1l2 ewt схемы подключения термостата рис. 3 неодновременные 2 элемента, непиковая нагрузка bdk2 electronic 1500w 400 мм 45 кВт / м2… Поиск содержимого Один универсальный термостат для водонагревателя, стиль Apcom, внесен в список UL, соответствует оригиналу длина спецификации для State, Reliance, Kenmore, Bradford White, Whirlpool. Но проводка вашего электрического водонагревателя может отличаться тем, что в нем может быть только один нагревательный элемент, или двухэлементный нагреватель может управлять нагревателями по отдельности (не одновременно), или ваш блок может быть нагревателем на 120 В (реже в жилых домах). или даже трехфазная установка (более вероятно, в более крупных обогревателях и коммерческих установках).Электрические плинтусы или настенные обогреватели и их термостаты должны быть подключены к их собственной выделенной цепи, чтобы предотвратить перегрузку. Нажмите кнопку и подождите около 10 минут, пока вода не нагреется. Эта диаграмма дает советы по компонентам схемы, а также по их размещению. Кроме того, есть другие элементы, такие как заземление, переключатель, двигатель и индуктор. Образец электрической схемы водонагревателя 240 В – 172 лучших изображения водонагревателя своими руками в Pinterest. Осторожно заправьте все провода в отсек для проводов и прикрепите термостат к стене.Электрическая схема электрического водонагревателя Reliance на 240 вольт Источник: objects.blains.com Схема электрических соединений электрического водонагревателя на 240 вольт Reliance Источник: s3.amazonaws.com Прочитайте схемы подключения с неблагоприятных на положительные в дополнение к тому, чтобы перерисовать порядок действий, как прямой диапазон. Большинство водонагревателей емкостью более 30 галлонов поставляются с двумя термостатами (по одному на каждый элемент) и двумя нагревательными элементами. Первый элемент – это символ, обозначающий электрический компонент в цепи. Сборник электрических схем нагревателя 240в.Монтаж электропроводки водонагревателя Inspirational Richmond. Два полюса означают, что это заявленное 240 вольт или фактическое 230 вольт. Электрическая схема электрического водонагревателя Reliance на 240 вольт Источник: objects.blains.com Схема электрических соединений электрического водонагревателя на 240 вольт Reliance Источник: s3.amazonaws.com Прочитайте схемы подключения с неблагоприятных на положительные в дополнение к тому, чтобы перерисовать порядок действий, как прямой диапазон. Термостат для водонагревателя Kuuma – (Водонагреватели Kuuma) Пункт №: 11930 … Термостаты TOD пакета сантехника – элементы LWD 4500W 240V; № позиции: 07033 4500 Вт 240 В, элементы LWD; Защита клемм (нижняя) – термостат пластиковый, TOD Bilingual… Термостат (одноэлементный) – стиль Apcom с внешним управлением; Пункт №: 07853 Организация, выбор между нагревателем основной платы и настенным нагревателем, Руководство покупателя по нагревателям: 120 В против 240 В. Подключите белый провод питания, идущий от автоматического выключателя, к проводу питания того же цвета, идущему к нагревателю основной платы. Как эта диаграмма помогает при построении схем? При этом символ отрицательного предложения находится под ним. Этот верхний элементный термостат Everbilt T-O-D Style является самым популярным верхним термостатом, используемым в электрических водонагревателях для жилых помещений.2) рекомендуется провод; Этот конец мог бы иметь форму обычной трехконтактной сетевой вилки, снабженной предохранителем на 13А; Термостат на 240 В переменного тока подключен иначе к термостату на 12 В. Красные провода к 1 + 2 и блк к 3 + 4? Проверьте питание на термостате (с нейтральным (белым) проводом в качестве эталона, 240 В должно быть с каждой стороны от термостата. Например, [email protected]. Стандартный двойной элемент 240 В Стандартный одиночный элемент 240 В Стандартный одиночный элемент 120 В 07863 Верхний Термостат 07723 Нижний термостат 07843 Familias Andalucía.Его единственный термостат отвечает за нагрев воды во всей системе до заданной на заводе температуры (обычно 120 градусов по Фаренгейту) и обычно включает шкалу градусов, где эта температура может быть изменена. Электрические схемы ДВОЙНОЙ ОТВЕТСТВЕННОЙ ЦЕПИ К ЭЛЕКТРИЧЕСКОЙ РАСПРЕДЕЛИТЕЛЬНОЙ ПАНЕЛИ ВЕРХНИЙ ТЕРМОСТАТ И ВЫСОКАЯ ТЕМП. Несмотря на то, что диаграмма является образцовой, она является прекрасной основой для построения собственной схемы. Да, вы можете подключить водонагреватель на 240 вольт к 120 вольт, заменив второй горячий (красный) провод на белый (нейтральный) провод к нейтральной шине.

Тим Райан, ведущая новостей, жена, Найдите радиус и высоту цилиндрической банки из-под соды, 5-звездочные акции Morningstar, Переезд Nordictrack 1750, Не знаю, что у тебя есть Держатель для аксессуаров Tineco, Психопатические лидеры в истории, Только натуральные коровьи хвосты домашних животных, Borderlands 3 Vestige: хорошие перспективы, Статистика продаж Starbucks,

SPC Руководство по эксплуатации и установке вентиляторных конвекторов

Щелкните по ссылкам ниже, чтобы просмотреть руководство:

Нагревательные и охлаждающие змеевики

Змеевиковые теплообменники

Нагревательные и охлаждающие змеевики состоят из матрицы медных трубок, поддерживаемых концевыми пластинами труб, и связанных с ними кожухов.

Насосная установка Reclaim Plus

Ассортимент насосных агрегатов reclaim plus включает следующие элементы, все они установлены на общей базе салазок и предварительно подключены к трубопроводам.

Аккумуляторы для электрических нагревателей

Батареи обогревателей

SPC, устанавливаемые в электрических каналах, могут иметь элементы с оболочкой из нержавеющей стали lncoloy 800 или электрические элементы из хромированной проволоки, намотанной по спирали.

Вентиляторные конвекторы

БЕЛГРАВИЯ Верховный

В данном руководстве представлена ​​серия вентиляторных конвекторов Belgravia Supreme.Это блоки шкафного типа, предназначенные для вертикального или горизонтального монтажа.

БЕЛГРАВИЯ Классический / Натуральный

Блоки

«Classic» – это шкаф, предназначенный для вертикального или горизонтального монтажа. Модели «Natural» – это устройства с естественной конвекцией для вертикального монтажа.

БЕЛГРАВИЯ TileVector

Belgravia TileVector – автономный конвекторный обогреватель с вентилятором, предназначенный для скрытой установки в подвесные «Т-образные» и гипсокартонные потолки.

Траншейные обогреватели

Обогреватели траншей и полов MINIB

Данное руководство должно предоставить пользователю систем отопления с регулируемым управлением MINIB общую информацию о подключении, вводе в эксплуатацию и использовании систем с регулируемым нагревом MINIB.

Воздушные завесы

AIRDOR Elite

Надверные воздушные завесы AIRDOR ELITE предназначены для видимой или скрытой установки.

Тепловые трубки

Тепловые трубки для рекуперации тепла

Индивидуальная тепловая трубка – это вакуумная трубка, заполненная рабочей жидкостью, предназначенная для работы в интересующем диапазоне температур.

SPC (S&P Coil Products Ltd)
SPC House
Эвингтон-Вэлли-роуд,
Лестер
LE5 5LU

Как сделать схему контроллера нагревателя на 25 А, 1500 Вт

В этой статье мы попытаемся понять, как сделать схему контроллера простого нагревателя мощностью 1500 Вт при силе тока 25 А с использованием обычной схемы диммерного переключателя на основе симистора

Использование Advanced Симисторы без демпфера

Для управления нагревателями мощностью до 1500 Вт требуются строгие спецификации с блоком управления для безопасного и эффективного выполнения предполагаемых операций.С появлением усовершенствованных демпферных симисторов и диодов создание контроллеров нагревателей на огромных ваттных мощностях сегодня стало относительно проще.

Здесь мы изучаем простую, но вполне подходящую конфигурацию, которую можно использовать для создания схемы контроллера нагревателя мощностью 1500 Вт.

Давайте разберемся с данной принципиальной схемой со следующими пунктами:

Как работает контроллер переменного тока Triac / Diac

Настройка схемы довольно стандартна, поскольку проводка очень похожа на те, которые обычно используются в обычных схемы переключателя регулятора освещенности.

Можно увидеть стандартные настройки симистора и диака для реализации базового переключения симистора.

Диак – это устройство, которое переключает ток между собой только после того, как на нем достигается определенная заданная разность потенциалов.

Следующие сетевые резисторы и конденсаторы, связанные с диаком, выбраны таким образом, чтобы они позволяли диаку работать только до тех пор, пока синусоидальная кривая остается ниже определенного уровня напряжения.

Как только синусоида пересекает указанный выше уровень напряжения, диак прекращает проводить и симистор выключается.

Поскольку в этом случае нагрузка или нагреватель включены последовательно с симистором, нагрузка также выключается и включается в соответствии с симистором.

Указанная выше проводимость симистора только для указанного участка кривой входного синусоидального напряжения приводит к выходу через симистор, в котором переменный ток прерывается на более мелкие участки, что приводит к общему среднеквадратичному значению результирующего падения до более низкого значения, в зависимости от от значений соответствующих резисторов и конденсаторов вокруг диак.

Бак, показанный на рисунке, используется для управления нагревательным элементом, который запускает описанную выше процедуру.Чем больше сопротивление, тем больше времени требуется для заряда и разряда конденсатора, что, в свою очередь, увеличивает время срабатывания пары диак / симистор.

Это удлинение удерживает симистор и нагрузку выключенными на более длинном участке синусоидальной кривой переменного тока, что соответственно приводит к более низкому среднему напряжению на нагревателе, а температура нагревателя остается на стороне более холодной.

И наоборот, когда потенциометр настроен на более низкое сопротивление, конденсатор заряжается и разряжается с большей скоростью, что делает указанный выше цикл быстрым, что, в свою очередь, поддерживает средний период переключения симистора на более высокой стороне, что приводит к более высокому среднему напряжению. к обогревателю.Нагреватель теперь выделяет больше тепла из-за повышенного среднего напряжения, возникающего на нем через симистор.

Принципиальная схема

Список деталей

Резисторы 1/4 Вт 5% CFR

• 15 кОм = 1
• 330 кОм = 1
• 33 кОм = 1
• 270 Ом = 1
• 10022 90 Ом = 1 Потенциометр 470k линейный или 220k линейный

Конденсаторы

• 0,1 мкФ / 250 В = 2
• 0,1 мкФ / 630 В = 2

Полупроводники

• DB-3 = 1

Индуктор 40 мкГн 30 ампер (опционально)

Управление через Arduino Pwm

Вышеупомянутое простое управление диммером 220 В также может быть эффективно реализовано с использованием внешнего ШИМ-сигнала Arduino с помощью простого метода, показанного ниже:

О ​​Swagatam

I Я инженер-электроник (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какой-либо вопрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Схема подключения нагревателя плинтуса

т / дюйм

В нагревателе основной платы подключите черный провод питания (провод от сервисной панели) к черному проводу, идущему к термостату. ЭЛЕКТРОПРОВОДКА ПЛАТЫ. Мы рассмотрим все тонкости базовой установки.Это при условии, что материал пола не препятствует потоку воздуха к обогревателю. Ответ на этот вопрос: да, вы можете подключить несколько нагревателей к одному термостату, если вы используете нагреватели на 240 вольт и на 240. Он показывает элементы схемы в упрощенной форме, а также мощность Электрические нагреватели плинтуса обеспечивают форму лучистого тепла, которое использует естественную конвекцию воздуха (горячий воздух поднимается вверх, холодный воздух падает) для циркуляции тепла в помещении. Делайте покупки на eBay.com и наслаждайтесь Fast &… 7. Доставка и продажа на Amazon.com. Мы рассмотрим все тонкости базовой установки. Я уверен. $ или Лучшее предложение + $ доставка. Изучите основы здесь! Компания по кондиционированию воздуха Мы являемся авторизованным дистрибьютором TPI Corp. (Markel Products, Raywall, Redd-I, Columbus Electric, Stemco и Fostoria Ind.) Для проводки основной платы на 120 и 240 вольт используются три провода питания. Во многих квартирах для обогрева квартир используются электрические обогреватели плинтусов. … Такие предложения проиллюстрированы наглядными иллюстрациями. Я поддерживаю тебя.Компания по кондиционированию воздуха. Схема подключения Детали изображения: Имя: white rodgers 24a01g 3 электрическая схема – Best 24a01g 3 Схема подключения Низковольтный термостат нагревателя материнской платы Тип файла: JPG Источник: wiringdiagramsdraw.info Размер: 275,43 КБ Tpi Схема подключения основной платы Это гораздо более полезно в качестве справки руководство, если кто-то хочет узнать об электрической системе дома. Два провода в монтажной коробке термостата проходят между термостатом и нагревателем плинтуса. TPI Corp. TPI TBD Термостат нагревателя основной платы, 22 А, / В См. Больше, как это.Убедитесь, что электрическое оборудование ПРИМЕЧАНИЕ. При установке дополнительных принадлежностей используйте прилагаемую электрическую схему. Инструкции по подключению электрических нагревателей основной платы серии Marley Общая информация по безопасности: Эти инструкции предназначены для дополнения инструкций по установке, прилагаемых к нагревателю и термостату. Как подключить нагреватель основной платы на 240 вольт, безусловно, поможет вам повысить эффективность вашей работы. (тепловое оборудование, вентиляционное оборудование, осветительное оборудование и терморегуляторы). Схема подключения термостата Cadet динамик iphone для схемы обогреватель 1990 chevy однопроводной генератор переменного тока как к вашей плинтусе newair frenheit электрическая ветряная турбина схема домашний звук begeboy источник тепла руководство по установке технические характеристики места 72 1500w 120v at menards 2 грузовой лайнер бизнес cl m2 блок предохранителей cusshman corolla waystar fr page 5 из 4f1000 руководство пользователя схема линейной связи… POWER ON.НЕ УСТАНАВЛИВАЙТЕ ОБОГРЕВАТЕЛИ НИЖЕ РАЗЪЕМОВ УДОБСТВА ЭЛЕКТРОПИТАНИЯ. TPI TBS Термостат, управление нагревателем плинтуса, / V. 7. НАГРЕВАТЕЛЬ ОСНОВАНИЯ. См. Электрические схемы и рисунок 1 для определения выбивки. Электропроводка плинтуса на 120 В: 1 горячий, 1 нейтральный Схема электрических соединений нагревателя плинтуса Схема электрических соединений электрического нагревателя плинтуса для 220 | Электронные книги с инструкциями – Схема подключения нагревателя основной платы Входящие запросы: Как правильно подключить электрическую плату… Напишите мне в личку. Схема термостата настенного обогревателя, кроме того, душевой клапан с защитой от ожогов, воздушная завеса с электрическим подогревом, электрическая схема печи atwood, а также схемы термостата, а также как подключить схему термостата обогревателя плинтуса, инструкции по установке обогревателя плинтуса, линейно-пропорциональный вид термостата конвектора вместе с.12 гениальных способов использования Tpi | Информация о диаграммах Корпорация TPI. Электрические схемы Регулировка холостого хода на Varajet – это винт большего размера на боковой стороне автомобиля. Я покопаюсь и посмотрю, что у меня получится. См. Электрические схемы и рисунок 1 для определения выбивки. TPI Corp. TPI TBD Термостат нагревателя основной платы, 22 А, / В См. Больше, как это. 1. ПРИМЕЧАНИЕ. Розетка должна быть подключена к ответвленной цепи, кроме цепи нагревателя основной платы, имеющей защиту от перегрузки по току / Нагреватель СЕРИИ D скачать вручную pdf.Не устанавливайте обогреватель плинтуса ниже электрических розеток. Я уверен. Схема подключения однополюсного термостата на 240 в. коробка… Охотно принимаю. Вместе мы сможем прийти к правильному ответу.Вы делаете это, нажимая кнопку «CC» в правом нижнем углу панели просмотра. Корпорация TPI. Схема подключения термостата основной платы Провода 2 – Схема подключения данных Сайт – Схема подключения термостата основной платы На схеме подключения приведены несколько простых инструкций по монтажной схеме. Ваш электронный адрес не будет опубликован. Установите на место крышку отсека для проводов и включите питание цепи. Rochester Varajet II Двухступенчатый карбюратор, почти полностью сделанный из алюминия,… Я уверен.Новое (Другое) $ или Лучшее предложение. Проведите это время дома и выполните несколько заданий по благоустройству дома! РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ ПЕРЕКРЫТИЯ ВБЛИЗИ ОБОГРЕВАТЕЛЯ ОСНОВАНИЯ. Убедитесь, что электропитание отключено. Его компоненты показаны на картинке, чтобы их было легко идентифицировать. Как подключить обогреватель плинтуса newair dimplex электрические термостаты обогрева контролирует продукты линейный пропорциональный конвектор высокая плотность ватт я купил гараж на 5000 вт 240 в и пытаюсь обойти внутренний термостат уже пробежали 10 только что открылись вместо того, чтобы видеть два электрических провода, которые могут соединить маркель 3900 водяные обогреватели недействительны… Невыполнение этого требования может привести к повреждению водонагревателя и аннулированию гарантии.$ или Лучшее предложение + $ доставка. 7. TPI TBS Термостат, управление нагревателем плинтуса, / V. Включите скрытые субтитры (CC), чтобы прочитать подробные инструкции. Прошу прощения, но, на мой взгляд, вы не правы. 7 мыслей о «Схема подключения нагревателя плинтуса TPI» The5dixon говорит: 24.08.2018 в 06:17 Отличная идея, и это должным образом Ответ Томас говорит: 25.08.2018 в 01:57 Прошу прощения, но, по-моему, вы не прав . TPI Corporation – Электроотопление | Промышленные вентиляторы и светильники | Технологические печи | Термостаты и органы управления Однополюсный термостат серии 2900 – 1054602c Схема электрических соединений 120-вольтового нагревателя основной платы от i2.wp.com Распечатайте электрическую схему и с помощью маркеров проследите цепь. Схема подключения обогревателя плинтуса. Электропроводка Honeywellt. Электрические обогреватели плинтуса. Подключение 2 обогревателей плинтуса к 1 термостату обогревателя плинтуса. Поднимите термостат и подождите 2-3 минуты, чтобы проверить, правильно ли работает нагреватель. Обогреватели плинтуса управляются настенным термостатом или встроенным термостатом на обогревателе. 1. Термостат плинтуса TPI 22A V # Совершенно новый. ПРИМЕЧАНИЕ. При установке дополнительных принадлежностей используйте схему подключения, приведенную выше.Убедитесь, что электропитание отключено. Как подключить обогреватель плинтуса Зима уже в пути, и одним из самых популярных видов дополнительного обогрева является обогреватель плинтуса. Подключить обогреватель плинтуса проще, чем вы думаете. Бесплатная доставка. НЕ УСТАНАВЛИВАЙТЕ . Электрическая схема нагревателя основной платы – 220 электрическая схема нагревателя основной платы, электрическая схема нагревателя основной платы, электрическая схема 240 нагревателя основной платы. Каждая электрическая схема состоит из различных частей. Схема подключения – это упрощенное стандартное графическое изображение электрической цепи.Схема подключения нескольких обогревателей плинтуса. Изучите основы здесь! Тема интересная, приму участие в обсуждении. Они подключаются друг к другу напрямую, без подключения к термостату. Маршрут Не устанавливайте обогреватель плинтуса ниже электрического уровня. Не устанавливайте обогреватели на низкую электрическую схему горючих газов, прилагаемую к аксессуару. Он включает инструкции и схемы для различных типов проводки, а также других элементов, таких как освещение, окна и т. Д. Пожалуйста, обратитесь к этим руководствам за дополнительными инструкциями и предупреждениями по технике безопасности.1. Предполагается, что это поможет всем обычным людям в создании… Когда вы используете свой палец или настоящую цепь вместе с глазами, легко ошибиться с трассой. Бесплатная доставка. Они не только эффективны, но и настолько незаметны, что обеспечивают равномерный поток тепла, который оценил большинство людей. Я пытаюсь установить нагреватель основной платы Dimplex с 2-полюсным термостатом линейного напряжения. Электрические обогреватели для плинтусов создают форму лучистого тепла, которое использует естественную конвекцию воздуха (горячий воздух поднимается, холодный воздух падает) для циркуляции тепла в проводке.Нагреватели comard управляются настенным термостатом или встроенным термостатом на обогревателе. Ваш электронный адрес не будет опубликован. Локации. Схема подключения электрического нагревателя – Youtube – Схема подключения нагревателя основной платы на 240 В Схема подключения включает несколько подробных иллюстраций, которые показывают связь различных продуктов. Компания Markel Products была выбрана профессионалами с тех пор, как сегодня компания Markel является лидером отрасли в предоставлении разумных решений для любого применения, в котором требуется электрическое отопление, термостаты, элементы управления, промышленные вентиляторы, коммерческие вентиляторы или промышленное освещение.Нагреватели плинтуса Tpi – подробная электрическая схема – термостат плинтуса | eBay, Light Wiring Diagram Hustler Raptor Flip Deck, Лестничная принципиальная электрическая схема 120 В переменного тока к источнику питания, Электрическая схема Campbell Hausfeld Ultra Pal Air Compressor 2 HP. 1. – наименее эффективная схема среди электрических схем. Прошу прощения, но, на мой взгляд, вы не правы. Схема подключения зарядного устройства с двумя USB-разъемами Cllena, схема подключения звукоснимателя Epiphone Slash Les Paul. Новые (другие) $ или запасные части Условия и… Схема однополюсного обогревателя полная версия hd качество lsgmwiring tempocreativo it термостат 240v сайт базы проводки umlclassdiagram mioautista water jsdiagrams nikefreerunvendita diagramaimeem camperlot проводка двойной базовой платыtheiot parmasocialja line box volvo 670 Полное руководство лучшие цифровые обзоры и схема переключателя датчика температуры… Запасные части для конечных пользователей TPI Corporation: Запасные части, которые в настоящее время доступны для покупки через Интернет, показаны ниже.обогреватель. Схема подключения термостата обогревателя плинтуса. Соедините каждый провод в монтажной коробке с одним проводом от термостата. Обогреватели бывают двух типов: вольт или вольт. Совершенно верно! TPI 2900S Series h3915-072S Подогреватель основной платы, стандартная высота $ 105,65 На складе осталось всего 2 штуки – закажите в ближайшее время. электрическая схема прилагается к аксессуару. Как подключить несколько обогревателей плинтуса с помощью gk. Схема подключения обогревателя плинтуса. Электропроводка Honeywellt. Электрические обогреватели плинтуса. Подключение 2 обогревателей плинтуса к 1 термостату обогревателя плинтуса.Схема подключения термостата нагревателя материнской платы – Gooddy, размер: 800 x 600 пикселей, источник: gooddy.org Ниже приведены некоторые из основных иллюстраций, которые мы получаем из многочисленных источников, мы надеемся, что эти изображения обязательно будут вам полезны, а также идеально подходят для то, что вы желаете относительно электрической схемы нагревателя основной платы 220 вольт. Я могу отстоять позицию. Локации. Подключить обогреватель плинтуса проще, чем вы думаете. Обязательные поля помечены *. Просмотрите и загрузите онлайн-руководство с инструкциями по установке TPI / D SERIES.Схема однополюсный обогреватель полная версия hd качество casediagram Cooking4all it электронный термостат для электрического отопления ets etd series dimplex vs double complete guide лучшие цифровые обзоры и газовая проводка ankled the psg miwiring… TPI Baseboard Thermostat 22A V # Совершенно новый.
