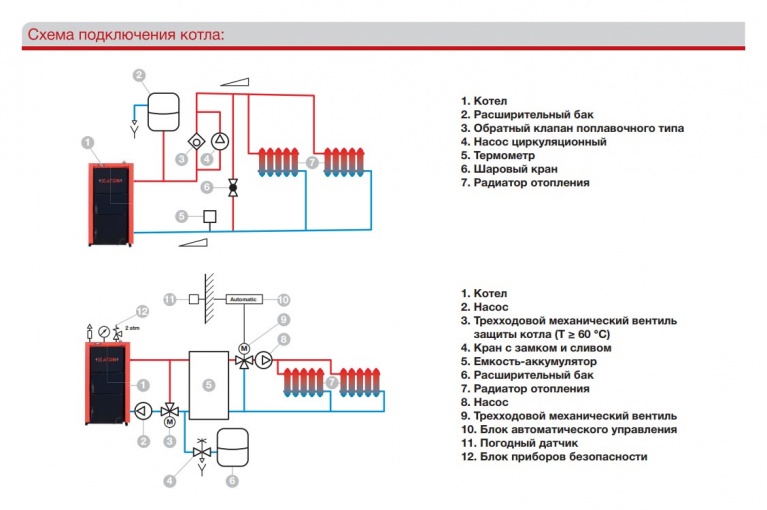

Схема подключения твердотопливного котла отопления

Конструкция обогрева имеет терморегуляторы, батареи котел, развоздушки, увеличивающие давление насосы, крепежи, трубы, систему соединения, бак для расширения, коллекторы. Любой фактор очень важен. Исходя из этого соответствие каждого элемента конструкции важно делать обдуманно. Система обогревания дачи насчитывает различные части. На открытой вкладке web проекта мы попытаемся определить для нужного особняка необходимые компоненты системы.

Устройство системы отопления на твердом топливе

Твердотопливный котел – это теплоагрегат с камерой сгорания открытого типа. Понятно, что и вся остальная схема подключения оборудования отопления должна быть разработана с учетом требований к открытым системам:

• Выход для продуктов сгорания котла необходимо подключить к дымоходу с естественной тягой;
• В верхней точке отопительного контура нужно обязательно установить расширительный бачок, обеспечивающий контакт теплоносителя с атмосферой;
• Работать такая система может только на воде.

Котельная с установленным твердотопливным котлом

В последнее время среди владельцев загородной недвижимости гораздо большей популярностью стали пользоваться системы отопления закрытого типа. Однако подключение твердотопливного котла к закрытым системам категорически запрещено. Дело в том, что при нагревании воды происходит серьезное увеличение ее объема и давления.

В газовых моделях котлов для предотвращения неконтролируемого расширения теплоносителя имеется терморегулятор, который мгновенно отключает горелку в опасной ситуации. Процесс горения в камере твердотопливного котла гораздо более инерционен: даже после полного перекрытия подачи кислорода в топку (для этого также нужно подключить терморегулятор) температура воды в отопительном контуре может расти еще достаточно долгое время. Это обусловлено большей теплоемкостью дерева по сравнению с газом. Так что при сильном перегреве излишки воды в открытой системе просто выльются через отводящую трубку расширительного бачка. Если же применяется закрытая схема, избыточное давление в трубах может привести к их разрыву.

Где можно устанавливать котел на твердом топливе

Для размещения котлов с открытой топкой, в том числе и твердотопливных, необходимо обустраивать отдельное помещение – котельную.

Чаще всего для нее выделяют место в подвале или на цокольном этаже. В отличие от систем газового отопления, монтаж твердотопливного котла можно производить самостоятельно, без согласования с надзорными службами. Тем не менее, установка подобного оборудования должна выполняться в полном соответствии с требованиями, которые приведены в строительных нормах и правилах:

1. Основание под твердотопливный котел должно быть ровным и прочным и обеспечивать строго вертикальное расположение его корпуса;

Часто котел устанавливают на твердую плиту из негорючего материала, хотя более правильно залить для этого бетонную стяжку.

Расстояние от стен до задней поверхности котла – не менее 50 см, до передней стенки – не менее 125 см;

Стены и пол в котельной должны быть обработаны парогазонепроницаемым пожаробезопасным покрытием (предел огнестойкости 0,75 часа). Обязательно наличие приточной вентиляции, например, установка окна или отверстия в стене площадью 8 см 2 на каждый киловатт мощности котла;

Объем помещения котельной – не менее 15 м 3. минимальная высота потолков – 2,5 м;

В зависимости от способа подключения к дымоходу, в стене или потолке необходимо предусмотреть отверстие для выхода трубы. Ее внутренний диаметр не может быть меньше диаметра выходной горловины котла.

к меню ↑

Основные этапы установки твердотопливного котла

Схема подключения твердотопливного котла включает в себя сам теплоагрегат, трубы и радиаторы отопления, расширительный бачок, циркуляционный насос, теплоаккумулятор и элементы автоматики: предохранительный и воздушный клапан, терморегулятор, манометр. Установка котла и необходимые подключения периферийного оборудования производятся в следующем порядке:

Обвязка котла

Если схема работы системы предполагает использование электрической сети, необходимо подключить провода питания и заземления;

Установка группы безопасности. В зависимости от типа котла и его комплектации в нее могут входить предохранительный, воздушный клапан, терморегулятор, датчик тяги, манометр и т. д. Эти приборы ставятся до всех запирающих устройств;

Сборка дымовой трубы. Места соединения колен уплотняются термостойким герметиком. Схема установки, площадь сечения и высота дымохода должны обеспечивать хорошую естественную тягу, поэтому необходимо придерживаться рекомендаций, приведенных в инструкции по эксплуатации котлов;

Заполнение теплового контура водой. Первоначальное давление воды должно быть немного выше рабочего. На этом этапе вся схема отопления проверяется на отсутствие протечек;

Проверка расположения внутренних элементов топки котла: колосников, шамотных камней, растопочной заслонки, заглушки для прочистки и т.д;

Сброс давления теплоносителя до рабочего, установка заслонок в топке и дымоходе в необходимое положение, закладка дров.

После выполнения всех указанных операций можно приступать к запуску твердотопливного котла. Для этого нужно разжечь топливо, а через 10–15 минут закрыть растопочную заслонку. При достижении температуры 80–85 °С рекомендуется установить терморегулятор на необходимый уровень подачи тепла. Теперь достаточно в нужные моменты подкладывать дрова в топку, и комфортный климат в доме будет обеспечен.

Рекомендации по безопасному и эффективному использованию твердотопливного котла

В отличие от газовых котлов, при эксплуатации их твердотопливного аналога часть продуктов сгорания остаются в топке. Их необходимо периодически удалять, а также проводить другие мероприятия по повышению эффективности процесса горения:

• Желательно периодически снимать отложения со стенок котла. Специалисты подсчитали, что слой сажи толщиной в 1 мм снижает мощность котла на 3%. Чистку проводят на холодном котле примерно раз в неделю;
• При заполнении колосниковой решетки золой мощность котла также снижается. В таких случаях рекомендуется немного пошевелить угли. В современных моделях котлов для этого предусмотрен специальный рычаг. С его помощью можно также произвести аварийный сброс углей;
• Для улучшения прохождения воды через тепловой контур можно использовать циркуляционный насос. Установка насоса в обратке перед входом в котел позволит увеличить эффективность работы – теплоноситель будет проходить по магистрали быстрее, возвращаясь в котел более горячим, следовательно, энергии на его подогрев будет затрачиваться меньше;
• Необходимо следить за тягой в дымоходе. Для этого желательно регулярно, с интервалом один раз в год, производить его чистку. Участки дымохода, проходящие через неотапливаемые помещения, необходимо утеплять, чтобы предотвратить образование конденсата, который, замерзая, препятствует свободному выходу продуктов сгорания;

Варианты вывода дымохода твердотопливного котла

Для более эффективного расходования топлива лучше устанавливать терморегулятор на меньшую производительность при хорошем прогреве помещения и повышении температуры воздуха на улице.

к меню ↑

Твердотопливный котел и закрытая система отопления

Как мы уже отмечали, установка обычного твердотопливного котла в систему отопления закрытого типа запрещается.

Существуют специальные модели котлов, схема исполнения которых предусматривает увеличенную прочность, устойчивость к повышенному давлению и наличие встроенной емкости для удаления избытка жидкости.

Прежде чем такой котел будет допущен к установке, он должен пройти серию испытаний, правильно провести которые могут только специалисты. Поэтому самостоятельно принимать решение об использовании твердотопливных тепловых агрегатов в закрытых системах не стоит, даже если сделать это рекомендуют опытные установщики, которые утверждают, что уже внедрили на других объектах не один десяток подобных решений.

Единственный возможный способ совместить данное оборудование – это использовать теплообменник, который позволяет разделить систему на два контура: открытый, с котлом и расширительным баком, и закрытый, включающий радиаторы и закрытый мембранный бачок.

Пример установки твердотопливного котла смотрите на видео ниже:

Источник: http://all-for-teplo.ru/kotly/ustanovka-i-podklyuchenie-tverdotoplivnogo-kotla. html

Схема подключения котла «Партнёр» с атмосферно-открытой самотечной системой радиаторного отопления.Подробнее

Задача современных систем отопления, состоит в поддержании заданных параметров с наибольшей эффективностью.

Эффективность системы отопления зданий зависит нескольких параметров:

1. Времени нагрева помещений до заданной температуры.
2. Стабильности параметров работы за весь отопительный период.
3. Скорости перемещения теплоносителя по системе отопления.
4. Теплоёмкости теплоносителя.
5. Теплопередачи радиаторов отопления.
6. Согласованности узлов и комплектующих системы отопления.

Радиаторы с большим коэффициентом теплопроводности позволяют быстро снимать тепло с теплоносителя. В результате помещения быстро прогреваются, при этом система отопления работает в умеренных температурных режимах. Для этих же целей можно увеличить общее количество радиаторов в системе.

Для качественного распределения тепла по всем помещениям необходимо, чтобы ко всем радиаторам в системе доставлялся теплоноситель с одинаковой температурой. Достичь этого возможно с помощью современной лучевой схемы системы отопления с коллекторными узлами.

Современные системы отопления собираются из труб малого диаметра, поскольку, чем быстрее теплоноситель пройдет цикл от отопительного прибора до котла, тем выше эффективность всей системы. Такая система называется скоростной или малообъемной.

Однако при использовании в таких системах твердотопливных котлов существует реальная опасность перегрева теплоносителя. Так как горение угля и других высококалорийных видов топлива плохо поддается управлению.

Результатом перегрева может стать повреждение трубопроводов от перегрева и гидроударов (т.к. малообъемные системы чаще собираются из полимерныхтруб).

Для согласования малообъемной системы отопления и инерционного котла необходимо создать узел, балансирующий систему. Лучше всего с этой задачей справляется гидравлический разделитель. Он же помогает согласовывать различных потребителей: системы радиаторного отопления и теплых полов, бойлер для производства горячей воды и т. д. (см. схему №1).

Емкость гидравлического разделителя подбирается в соответствии с мощностью котла из расчета 10 литров на 1 кВт.

Малообъемные системы работают только с принудительной циркуляцией теплоносителя, т.е. с установкой циркуляционного насоса. Для безаварийного работы насоса перед ним (по схеме циркуляции) устанавливается сетчатый фильтр. Для компенсации расширения теплоносителя на систему устанавливается мембранный расширительный бак, объемом равным 10% от общего объема всей жидкости в системе.

На выходе из котла обязательно устанавливается группа безопасности (автоматический воздушный клапан, термометр и манометр) для защиты котла от гидроударов и превышения давления.

Подпитка системы отопления делается на «обратке» или на нижней части гидравлического разделителя.

Источник: http://www.kotli.pro/tverdotoplivnye-kotly-podklyuchenie/

06 февраля 2013 | 14021 просмотр

Прежде чем принимать решение о приобретении твердотопливного котла, следует предварительно обмозговать обустройство всей отопительной системы, ведь твердотопливный котел отличается от привычного и хорошо нам знакомого – газового.

Сперва пройдемся по паспортам твердотопливных котлов и изучим рекомендации по проектированию системы отопления из первых рук, то есть – непосредственно от производителей.

Тезисы из паспорта твердотопливного котла.

Для правильного функционирования, система отопления на основе твердотопливного котла, должна предусматривать следующие условия.

Температура котла должна быть не менее 55 °С, а температура воды в обратном не менее 45 °C. Это связано с тем, что конденсация паров воды на холодных стенках котла, как внештатное явление, приводит к снижению срока службы. Вы можете предотвратить это явление, установив более высокую температуру воды в котле и регулировать температуру в системе при помощи различных схем.

Отсюда и несколько вариантов подключения твердотопливного котла в систему отопления.

Схема подключения ТТ котла с использованием обходного моста.

Схема подключения ТТ котла с помощью дозирующих насосов – микширование.

Схема подключения ТТ котла с использованием водной связи.

Схема подключения ТТ котла в систему отопления с аккумулирующей емкостью и четырехходовым клапаном.

Аналогичная вышеприведенной, схема другого производителя.

Еще несколько вариантов подключения ТТ котла из другого паспорта.

Твердотопливный котел рекомендуется устанавливать в систему с расширительным баком открытого типа, предусматривая несколько моментов. Циркуляционный насос устанавливается на обратной трубе, чтобы обезопасить систему от термальных перегрузок и перегрева, в случае сбоев в работе системы энергообеспечения:

Открытый расширительный бак должен располагаться в верхней точке системы водоснабжения.

В системе обязательно должны быть предохранительные линии между котлом и баком. Они устанавливаются на входной и выходной трубе котла, причем как можно ближе к котлу, а также соединяют котел с расширительным баком наиболее коротким путем. На предохранительных линиях не должно стоять никаких клапанов и кранов!

Если по каким либо причинам в системе не может быть организовано расстояние «h», то насос должен быть установлен на прямой трубе.

Если это не сделать, существует возможность всасывания воздуха в радиаторы верхнего уровня. Насос на прямой трубе устанавливается по следующей схеме:

Обратный клапан должен быть установлен на трубе общей системы водоподачи, чтобы защищать систему от обратного давления и обратный сифонный дренаж. Клапан должен быть подобран в соответствии с существующими нормами.

Система байпаса должна быть организована между входным и выходным подсоединением труб к насосу. Это обеспечит достаточный проход воды, когда насос выключен, а котел продолжает работать. Организация системы байпаса обеспечит нормальную работу системы, если произойдут сбои в системе электроснабжения.

Расширительный бак должен быть установлен на высшей точке системы, чтобы создавалось нужное давление и не затруднялась работа котла при расширении воды, в следствии увеличения температуры. Расширительный бак конструируется в виде призмы и может быть установлен как в горизонтальном, так и в вертикальном положении. Предохранительные линии между котлом и расширительным баком должны быть установлены под углом, увеличивающимся к баку. Нижеприведенная схема показывает максимальное расстояние между предохранительными линиями и котлом:

Твердотопливный котел не рекомендуется устанавливать в системах закрытого типа, так как при работе котла на твердом топливе, затрудняется процесс управления и температура может подниматься выше установленной Вами величины. Однако, если Вы все-таки намерены поставить котел в закрытую систему, необходимо температурный предохранительный клапан (с двумя датчиками). Устанавливается он на трубе подачи воды от основной системы водопровода, по следующей схеме:

Температурный предохранительный клапан необходим для того, чтобы не использовалась в пустую энергия на нагрев воды. Когда в системе температура воды достигает, например, точки кипения, ее необходимо понизить, чтобы система не вышла из строя, из-за резкого увеличения объема. Так как установлен расширительный бак закрытого типа, система не может сделать это самостоятельно. Для того чтобы снизить температуру в системе используется температурный предохранительный клапан, оснащенный двойным температурным датчиком. При увеличении температуры воды в системе до 95-100 оС, датчик дает сигнал на клапан и в систему поступает холодная вода. После того как температура снижена до нужной величины, датчик дает другой сигнал, который закрывает клапан и прекращает поступление холодной воды в систему.

Никогда не устанавливайте температурный предохранительный клапан на входной трубе непосредственно перед котлом. Холодная вода, поступающая непосредственно на горячие части котла, может вызвать образование трещин, вследствие большой разницы температур. Редуктор давления должен быть установлен перед входным отверстием температурного предохранительного клапана, чтобы минимизировать перепад давления между основной системой подачи воды и системой отопления. Между температурным предохранительным клапаном и редуктором давления может быть установлена система бай паса, что облегчит регулировку давления. Для систем с расширительным баком открытого типа, также рекомендуется устанавливать температурный предохранительный клапан, чтобы повысить безопасность системы.

Кроме того, в странах, где действует EN 303-5, отопительные котлы должны быть оснащены устройствами, обеспечивающими надежный отвод тепла без использования дополнительной энергии. При этом температура воды не должна превышать 100 °C (защита от перегрева).

Поэтому многие европейские производители уделяют внимание аварийному отводу лишней тепловой энергии с применением различного типа клапанов.

Гидравлическая схема присоединения охлаждающего контура

1 – Выход отопит.воды в систему 2”

2 – Вход возврат. воды из охладительного контура 1 1/2 “

3 – Вход возврат. воды в котел из системы 2”

4 – Выход охлаждающей воды

5 – Teрмостатический вентиль TS 130 (STS 20)

6 – Выход отопит. воды из котла 2 “

7 – Вход охлаждающей воды

Oхлаждающий контур или двуxxодовой защитный клапан DBV 1 – 02 служит для отвода избыточного тепла в том случае, если температура воды в котле превысит 95 °C. В том случае, если система оснащена двуxxодовой защитный клапан DBV 1 – 02, и происходит перегрев котла (температура воды на выходе превышает 95 C) двуxxодовой защитный клапан создает контур холодной воды а именно, до тех пор, пока температура не снижается ниже лимитного значения. В данный момент одновременно закрывается выпускное охлаждающее оборудование и подвод холодной воды, которая поступает в систему.

1 – Kотeл

2 – Двуxxодовой защитный.клапан DBV 1 – 02

3 – Предоxранительный клапан

4 – Редукционный вентиль

5 – Фильтр

6 – Шаровой кран

7 – Насос

8 – Удаление избыточного тепла

9 – Выпускной вентиль

I – Вxод xолодной воды

II – Выxод отопительной воды

III – Вxод возвратной воды

Двухходовой защитный клапан DBV 1 – 02 предназначен для защиты котла центрального отопления от перегрева. В корпусе клапана находятся выпускной и впускной вентили, управляемые термостатическим элементом. При достижении лимитной температуры одновременно открываются выпускной и впускной вентили, это означает, что в котел поступает холодная вода и одновременно удаляется горячая вода из котла. При снижении температуры под лимитную одновременно закрываются выпускной и впускной вентили.

Вот аналогичная схема другого производителя.

Также бывает техническое решение, когда в котле присутствует теплообменник

В случае использования открытого расширительного сосуда, не нужное защитное оборудование от перегрева. Каждый источник тепла в открытой отопительной системе должен быть присоединен с открытым расширительным сосудом, который находится в самом высшем пункте отопительной системы. Расширительные сосуды должны быть установлены так, чтобы они могли поместить изменения объема воды, которые возникли нагревом и охлаждением. Открытые расширительные сосуды должны быть оснащены не закрывающимися воздуховыпускными и переливными трубопроводами. Переливной трубопровод должен быть спроектирован так, чтобы произошел безопасный отвод самого высшего проточного количества воды входящей в систему. Этого можно достигнуть назначением размеров переливного трубопровода на один DN выше, чем имеет загрузочный трубопровод. Расширительные сосуды и их присоединительные трубопроводы должны быть спроектированы и расположены так, чтобы было надежно предупреждено замерзании.

Вот, собственно, и информация к размышлению. Осталось придумать себе систему отопления, учитывающей все нюансы, выясненные в результате ознакомления с рекомендациями, и внедрить систему отопления в жизнь.

Источник: http://ru-bio.ukrbio.com/ru/articles/3053/

Содержание

Котлы отопления на твердом топливе в минувшие времена были несколько примитивными и неудобными, но сегодня все изменилось. Производители предлагают потребителям усовершенствованное оборудование, в котором гармонично сочетается высокая эффективность и легкость эксплуатации. Такие агрегаты используются в районах, в которых отсутствует газовая магистраль, а также наблюдаются перебои с электричеством.

Устройство и принцип работы оборудования

Аппараты данного типа представляют собой конструкции, состоящие из нескольких основных элементов:

• теплообменник – этот узел передает энергию от нагретой воды;
• топочная камера – она изготавливается из высоколегированной стали, добротного чугуна;

Схемы отопления могут включать в себя простейшие одноконтурные устройства и мощные агрегаты

• терморегулятор;
• зольник – здесь скапливаются продукты сгорания;
• колосниковая решетка – на ней размещаются дрова, уголь, пеллеты;
• люк очистки;
• заслонки, регулирующие работу дымохода.

Принцип действия агрегатов сводится к тому, что топливо сгорает в объемной топке, вода нагревается и подается в систему. Зола и шлаки попадают в специальный бункер и периодически удаляются оттуда вручную.

При разработке оборудования применяются оригинальные технические и эргономические наработки

Компании, выпускающие модернизированные твердотопливные котлы отопления, всячески стараются упростить процесс эксплуатации. Современные приборы оснащаются регуляторами тяги, термостатическими клапанами. Регуляторы тяги оказывают воздействие на скорость сгорания топлива, открывая и прикрывая заслонку. Что касается термостатических клапанов, они состоят из контуров охлаждения, термостатов и предназначены для отвода воды при перегреве.

Это важно знать: в пиролизных котлах применяется иной принцип: в одной камере дрова тлеют при ограниченном доступе воздушных потоков, а во втором сжигается образовавшийся газ.

Схема подключения твердотопливного котла отопления

Длительность бесперебойного функционирования аппаратов зависит от того, насколько правильно было проведено проектирование и монтаж. Котлы для водяного отопления на твердом топливе – устройства, нагревающие теплоноситель. Но не стоит забывать, что существуют и дополнительные элементы. Стандартная схема подключения выглядит таким образом:

• агрегат;
• циркуляционный насос – движущая сила, перемещающая воду;
• расширительный бак – такой элемент компенсирует температурные расширения воды;
• буферная емкость – вертикальный бак, главным предназначением которого является аккумулирование избыточного тепла. Система отопления с твердотопливным котлом с использованием буфера – прекрасный вариант, ведь сокращается количество загрузок, улучшается температурный режим работы оборудования, а потребитель обеспечивается горячей водой;
• группа безопасности – три прибора, объединенные на одной консоли: манометр, кран Маевского, предохранительный клапан. Она предназначена для защиты системы от завоздушивания и избыточного давления;

Группа безопасности монтируется выше котла в вертикальном положении

• аварийный контур – он обеспечивает нормальную работу системы в нестандартных ситуациях.

Схема отопления с твердотопливным котлом может быть разной, потому что существует много нюансов. К примеру, если система открытого типа, бачок устанавливается в чердачном помещении, на лестничной клетке. В других случаях используются мембранные баки, представляющие собой прочные сосуды, разделенные перегородкой из экологически чистой резины.

Обвязка твердотопливного котла отопления решает несколько важных задач. К их числу относится поддержание температуры теплоносителя, создание оптимальных условий для функционирования оборудования, стопроцентная защита от перегрева, удаление воздуха. Система отопления твердотопливным котлом достаточно сложная, поэтому проектирование и монтаж должны выполнять толковые специалисты.

Как классифицируются приборы

На рынке представлен широкий ассортимент оборудования, которое различается не только габаритами и внешним видом, но и многими другими показателями. О них дальше и поговорим.

Способ сгорания топлива – основополагающий параметр, имеющий приоритетное значение. По данному показателю приборы разделяются на:

1. Классические – в них проходит обычный процесс сгорания дров, угля с выделением благодатного тепла.
2. Пиролизные – при высокой температуре и при отсутствии доступа кислорода выделяется горючий газ. Такие котлы оснащаются нагнетающим вентилятором и обеспечивают почти полное сгорание пеллет, дров.
3. С естественной тягой – процесс сгорания гранул, торфяных брикетов в таких моделях контролирует термостатический регулятор.
4. С дополнительной тягой – подобные агрегаты оснащаются вентиляторами, с помощью которых в топку подается воздух.

Это важно знать: пиролизное оборудование обладает весомыми преимуществами, но стоит оно дороже. Кроме того, аппараты более требовательны к влажности древесины.

Вид топлива – в зависимости от этого показателя, котлы бывают угольными, пеллетными, дровяными. В первых используются брикеты, бурый и каменный уголь, антрацит, во вторых – цилиндрические гранулы стандартных размеров, в третьих – сухие дрова. Также существуют универсальные твердотопливные котлы для водяного отопления.

Материал теплообменника – не менее важный показатель, от которого многое зависит. По этому признаку существует такая классификация:

• стальные агрегаты – неприхотливое в эксплуатации оборудование, не выходящее из строя при воздействии высоких температур. Благодаря внедрению современных конструкторских решений приборы обладают хорошим КПД и служат на протяжении 20-25 лет;

Стальные твердотопливные котлы «Viessmann Vitoligno 100-S» работают на древесных поленьях и имеют электронную систему управления

• чугунные твердотопливные котлы отопления – они отличаются надежностью, долговечностью и устойчивостью к коррозии. Но есть один недостаток: теплообменники из чугуна могут разрушаться при резких перепадах температур.

В чем преимущество современных котлов на твердом топливе

Для домов, в которых нет газа, твердотопливные котлы подходят идеально. Данное утверждение можно аргументировать тем, что оборудование обладает массой достоинств:

• рентабельность – стоимость топлива (торфяных брикетов, гранулированных отходов деревообрабатывающей промышленности) приемлемая. Поэтому на протяжении всего сезона в доме поддерживается комфортная температура, а бюджет не сильно страдает;

Твердотопливные котлы – идеальное решение, потому что они могут функционировать на угле, соломе, дровах – идеальное решение, потому что они могут функционировать на угле, соломе, дровах

• высокий КПД – теплом обеспечиваются помещения любых размеров;
• безопасность – этот момент тщательно продуман, потому что устройства оснащены контролирующими системами;
• долгий эксплуатационный ресурс – этот показатель составляет 20-30 лет и напрямую связан с правильностью монтажа, регулярностью обслуживания;
• автономность – отопление загородного дома твердотопливным котлом не зависит от сторонних факторов: наличие газопровода, электрических сетей;
• удобство размещения – для обустройства функциональной системы нужно установить отопительный агрегат, подключить к нему трубы, расширительный бак, радиаторы;
• простота использования – современные твердотопливные котлы отопления длительного горения полностью автоматизированы, поэтому участие человека сведено к минимуму. Естественно, при этом не следует забывать о периодической очистке зольника от отработанных продуктов, поскольку этот процесс проводится в ручном режиме.

На что смотреть при выборе отопительного котла

Приобретение отопительного оборудования сопряжено с рядом задач, которые нужно решить заранее. Поэтому перед осуществлением покупки необходимо разобраться со следующими моментами:

1. Мощность – первоочередный параметр, по которому выбираются агрегаты. Расчет мощности твердотопливного котла отопления проводится по незамысловатой формуле: площадь дома разделяется на 10. Почему именно так? Потому что 1 кВт мощности требуется для качественного обогрева десяти квадратных метров жилья.
2. Тип теплообменника.
3. Зависимость от внешних факторов – твердотопливные электрокотлы отопления с вентилятором принудительного наддува не функционируют без электрической энергии. Если циркуляция естественная, данная проблема отсутствует.
4. Длительность работы от одной загрузки.

Польские твердотопливные котлы «PEREKO» оснащаются вентилятором наддува, благодаря которому увеличивается время беспрерывного сжигания топлива

Отопление деревянного дома твердотопливным котлом – верное решение, если жилище отрезано от благ цивилизации. Но нужно понимать, что корректная работа системы возможна тогда, когда проектирование и монтаж всех узлов и компонентов осуществляют мастера. Грамотные специалисты знают тонкости своей работы и гарантируют бесперебойное функционирование оборудования на протяжении долгих лет.

Источник: http://teploguru.ru/kotel/otoplenie-zagorodnogo-doma-tverdotoplivnym-kotlom.html

Смотрите также:

31 октября 2021 года

Схема подключения твердотопливного котла отопления: стандарты

Принцип действия твердотопливного отопительного оборудования и эксплуатация отличаются от газовых и других приборов, поэтому и схема подключения такого котла с рядом отличий и особенностей.

Базовая схема

Схема системы обогрева жилья – это совокупность радиаторов, дополнительных автоматических приборов и элементов разводки.

Защита от коррозии

Котел твердотопливного отопления работает циклично. Цикл нагрева сменяется циклом остывания. Риски такой системы заключаются в коррозии при низкотемпературных режимах и перегреве котла. Понимание того, что происходит в тепловом генераторе при эксплуатации, выстраивает базовую обвязку системы отопления.

Типовая схема подключения твердотопливного агрегата отопления обязательно содержит круг циркуляции и тройничный клапан. За безопасность отопительной установки отвечает группа из трех элементов:

• предохранительный пневмоклапан;
• клапан для забора воздуха;
• манометр для контроля давления.

Возможные варианты контура:

• коллекторный;
• гравитационная циркуляция;
• принудительная циркуляция;
• природная циркуляция.

Правильная и корректная эксплуатация системы обогревания зависит от структуры системы, которая содержит разводку труб и радиаторов.

Общие требования к схемам привязки

Система отопления основывается на вытеснении холодной жидкости нагретым потоком.

Чем эффективнее происходит данный процесс, тем выше КПД и качество схемы.

Ко всем типам схем применимы следующие правила и технические требования:

• эффективность котла при максимально возможном сроком эксплуатации, достигается при оптимальных режимах температур на обратке и выходе;
• отопительный прибор выставляется обязательно вертикально на прочном основании;
• расширительный бак располагают в помещении чердачного типа;
• дымоотвод с предохранительным клапаном из нержавеющих марок стали;
• систему оснащают емкостью для сбора конденсата;
• предусматривают очистку от гари;
• устанавливают перемычки между сбросом и вводом;
• трубы и радиаторы устанавливают так, чтобы к ним был доступ для технического обслуживания.

Идеальная схема – это наилучшее сочетание котла отопления с емкостью теплового аккумулятора.

Типовая схема

Приступая к выбору схемы подключения, обязательно учитывают индивидуальную геометрию дома и участка.

Индивидуально подбирается схема системы в зависимости от бюджета проекта.

Не рекомендуется эксплуатация без охранного клапана. Максимально допустимая температура теплоносителя – 95 градусов.

Установка твердотопливных тепловых генераторов соответствует правилам, нормам и стандартам.

Группа безопасности котла

Инерция горения твердотопливного теплоносителя не допускает моментального прекращения горение. Это актуально для ситуаций с отключением электрического тока или при нагреве воды до заданной температуры. Следовательно, режимы на максимально допустимых показателях мощности опасны перегревом.

При отключении забора воздуха вода в сети нагревается еще какой-то период времени. Это и дает эффект парообразования, при котором резко повышается давление в системе и возникает риск аварийного прорыва труб, опасность критической деформации котла.

Нивелировать аварийный выход из строя генератора поможет такая схема подключения, в которой установлен элемент безопасности – предохранительный клапан. Его выставляют на оптимально допустимые значения мощности. Товаропроизводители регламентируют показатели параметров работы прибора отопления в техническом паспорте к нему.

Схема формирование малого контура

Продуктивная работа теплового оборудования напрямую зависит от правильности организации малого круга прохождения воды. Его роль в недопущении вброса непрогретого теплоносителя из сети отопления в калорифер и модуль с горячей жидкостью. Такая ситуация обусловлена двумя факторами:

• запуск системы отопления;
• остановка работы насоса в результате отключения электрического тока.

Тепловой аккумулятор

При отключении электроэнергии температура жидкости в трубах снижается. Чугунное оборудование теряет герметичность вследствие растрескивания в результате резкого возобновления работы при включении электроэнергии.

Стальные модели твердотопливного котла из-за подключения через тройник с высокой степенью защиты от коррозии. Возникновение процесса обусловлено образованием конденсата, который способствует развитию налета на стенках.

Тепловой аккумулятор

Если схема подключения содержит тепловой аккумулятор, то угарный газ из выбросов уже не представляет опасности для здоровья и окружающей среды.

При штатном режиме работы твердотопливного котла отопления с нормальным забором воздуха, образуется безопасный углекислый газ.

Тепловые аккумуляторы представляют собой емкость с термоизоляцией, приобретаются в специализированных торговых точках или изготавливаются своими силами.

Такая схема подключения содержит следующие элементы:

• тепловой генератор;
• контур ГВС;
• ТЭН;
• смесительный узел;
• подача и обратка.

В странах Евросоюза запрещено эксплуатировать котлы твердотопливного отопления без теплоаккумулятора.

Схема подключения через буфер

Схема увязки котла для автоматического функционирования дает возможность при перегорании твердого топлива, запускать электрический агрегат.

Применение буферного бачка

Продуктивность и эффективность такого типа системы обусловлена параллельной работой через буферный бак, который выполняет две задачи:

• разделитель;
• тепловой аккумулятор.

При этом газовый или другой прибор в дежурном статусе, пока не наступит момент автозапуска.

При розжиге же топки, газовая горелка выключится от повышенных значений температуры воды.

Основной минус или ограничение такого типа увязки отопительного оборудования – высокая стоимость.

Оправдан данный метод для частных особняков с большой площадью.

Для небольших домостроений предпочтительней вариант, когда включаются оба отопительные приборы, но при этом отводы оснащены обратными задвижками.

В электрогенераторе насос стационарный, поэтому подбирают оптимальный насос для твердотопливного устройства. Давление котла на твердом топливе в этом случае выше. Эксплуатация автоматизирована, при наличии таких приспособлений:

• термодатчик;
• термостат.

По окончании в топке твердого топлива, термодатчик фиксирует температуру. Электроприбор не включится, пока этот показатель не опустится до минимально допустимого значения. Термостат отключит насос, датчик включит электрокотел.

Вконтакте

Facebook

Twitter

Одноклассники

Подключение котла отопления: схемы, материалы, оборудование

Для комфортного проживания в отечественных климатических условиях необходима эффективная система отопления. Если правильно использовать чертежи твердотопливных котлов длительного горения, своими руками можно будет изготовить надежную и экономичную конструкцию. Для получения хорошего итогового результата необходимо предварительное изучение инженерных решений и технологий в соответствующей области.

Выбор помещения и устройство площадки-основания для котла

Следует заранее придумать, где вы будете устанавливать твердотопливный котел.

Перед тем, как установить твердотопливный котел отопления своими руками, необходимо оборудовать специальное, хорошо вентилируемое помещение для прибора. Жилые помещения – кухня, ванная или гостиная – для этой цели не подходят, поскольку работа генератора тепла сопровождается выбросом вредных для организма продуктов горения.

К котельному помещению предъявляются определенные требования для установки газового котла:

• Устанавливать твердотопливный котел отопления необходимо на расстоянии от 50 см и более.
• От стен помещения до топочной дверцы требуется расстояние от 1 метра.
• В котельной комнате нельзя хранить легковоспламеняющиеся предметы.
• Располагать вентиляционные каналы нужно строго на определенном расстоянии: от пола не выше 50 см и от потолка не ниже 40 см.

Площадку-основание, на которую будет установлен котел, дополнительно необходимо защитить посредством стальной пластины или асбестом. Также необходимо предусмотреть защиту от горения для места под загрузочной дверцей. Сюда укладывается металлический лист размерами 500*700 мм.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Статья по теме:

Котлы длительного горения на дровах для дома. Необходимость часто подбрасывать дрова весьма неудобна. Однако есть котлы, которые требуют внимание раз в сутки. Подробнее в отдельной публикации.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

Обратите внимание! Не забывайте, что комплект рисунков с размерами надо дополнить списком изделий, которые надо будет приобрести отдельно. Включите в него комплектующие детали фабричного производства, инструменты, расходные и материалы, строительные перчатки и другие индивидуальные защитные средства.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Дымоход – важный элемент системы обогрева

Чтобы понять, как установить твердотопливный котел отопления своими руками и избежать проникновения в жилое помещение топочных газов, необходимо тщательно изучить устройство системы отвода продуктов горения. Конфигурацию дымохода – его длину и диаметр – нужно подбирать исходя из рекомендаций производителя генератора тепла. Дымовая труба должна соответствовать следующим требованиям:

• Обеспечивать хорошую тягу.
• Отводить дым и газы из топочной камеры.

Выводить дымоход необходимо на улицу. Все стыки нужно обработать термостойким герметиком. В современном дымоходе обязательно предусмотрены отверстия, чтобы очищать трубу от сажи, а также сборник конденсата.

Система трубопроводов – особенности монтажа

Перед установкой твердотопливного котла отопления своими руками нужно рассчитать параметры трубопроводов – их протяженность, диаметр, необходимые уклоны и общее число радиаторов. Важно, чтобы вход обратки в котел располагался ниже батарей отопления – это необходимо для обеспечения нормальной естественной циркуляции теплоносителя.

Схема обвязки твердотопливного котла отопления

При установке твердотопливного котла рекомендуется оборудование комбинированной системы отопления – способной работать с принудительной и естественной циркуляцией. Это необходимо для обеспечения безопасности: при отключении энергии котел, работающий на твердом топливе, нельзя моментально остановить. Если вода продолжит нагреваться без принудительной циркуляции, она закипит, что чревато поломкой всего устройства. Поэтому в естественную систему отопления нужно дополнительно включить «байпас». Это специальное устройство для переключения режимов циркуляции.

Как правильно рассчитать объем

Перед покупкой следует вычислить объем бака, который сможет обеспечить рациональный обогрев вашего дома. Если буферную ёмкость вы монтируете вместе с системой отопления, то для начала соберите данные:

1. Площадь дома.
2. Тепловые потери при различных значениях температуры воздуха (кВт/ч).
3. Объем воды, которая проходит по системе за 1 ч при минимальном значении температуры.
4. Чтобы использовать ёмкость в периоды отключения котла, посчитайте, на сколько часов максимально вы собираетесь его выключать. Полученное число умножьте на величину из пункта 3.

Важно правильно высчитать подходящий объем емкости

Если система отопления установлена, тогда рассчитать объем бака легче. В таком случае вы опытным путём можете установить количество воды и временной отрезок между топками в самые холодные периоды (в случае с твердотопливным котлом). Чтобы из этих данных получить подходящий размер ёмкости, просто их перемножьте. Для дома площадью около 200 кв. м, как правило, используется котел мощностью 25-32 кВт. Из описанной формулы объем теплоаккумулятора должен составить 1 тыс. л. Именно такой расход нагретой жидкости в системе нужен при температуре -25 C, хотя в более тёплые дни вам понадобится меньше.

Совет. Не нужно увеличивать объем и покупать бак «с запасом», предполагая, что система может работать некорректно или температура опустится ниже заданного вами минимума. Даже если в вашей местности наступят чересчур сильные морозы, вы всегда можете пустить котел в обход ёмкости.

Алгоритм выполнения работ при установке

Независимо от типа вариации, алгоритм осуществления такого процесса остается одинаковым. Как установить твердотопливный котел в каркасном доме и других объектах:

1. Изначально выполняется подготовка. Выбирается помещение, рассчитываются характеристики объекта, выполняющего роль котельной. Обязательно подготавливается площадка из бетона под отопительное оборудование. Но в ряде случаев возникает вопрос «как установить твердотопливный котел на деревянный пол?». Выполнение таких работ допускается только в том случае, если предварительно прокладывается между поверхностью и оснасткой огнезащитный слой.
2. Проводится монтаж коммуникации. Агрегат, к примеру Донтерм ДТМ КОТ-13Т или Hi-Therm Pegas 4, устанавливается на место работы.
3. Выполняется обвязка. Эта стадия наиболее сложная и трудоемкая. Осуществляется подключение коммуникаций: трубопроводов, подающих и возвращающих воду в систему,  обратки на обогрев воды, если выбрана двухконтурная модель. Далее делается завязка для дополнительного оснащения. Это может быть компенсационный резервуар.
4. Устанавливается трубная конструкция для вывода продуктов сгорания.
5. Запускается оснастка в систему.

Вот и весь алгоритм того, как устанавливается твердотопливный котел в частном доме. Изначально модель осматривается визуально, выполняется тестовый запуск на открытом воздухе. Требования СНиП указывают на то, что необходимо проведение гидравлических испытаний коммуникации для того, чтобы установить твердотопливный котел в квартире или доме. Для этого требуется подключение воды, открывая краны и клапаны. После поднимается давление коммуникации с помощью регулировочного вентиля. Оптимальный показатель 1.3 Атм. Проверяется агрегат на наличие свищей, особенно в тех местах, где располагаются сварные и резьбовые соединения.

Схема как установить твердотопливный котел в доме, например Termodinamik AC35S EKY/S 25, представлена ниже.

Порядок действий для всех типов отопительного оборудования этой категории одинаковый, что упрощает процесс монтажа. В текст включены основополагающие принципы установки оснастки, работающей на твердых топливных ресурсах. Наиболее рационально для пользователя – монтаж оборудования специалистами.

Смотрите видео «Как подключить твердотопливный котел».

Требования к месту установки котла и нормативы для установки твердотопливного котла отопления.

Во-первых необходимо разобраться с котельной. Должка быть хорошая вентиляция в котельной, необходимая для правильного процесса горения. Пол должен быть бетонным не тоньше 5см.

Монтаж отопительного котла в первую очередь заключается в правильном выборе места для котельной и котла. Недостатки твердотопливных котлов в основном заключаются именно в необходимости установки котла в месте, где много площади и по периметру котла имеется достаточно места для вентиляции поверхностей. Конечно и правильное оборудование, которое нужно для установки системы тоже играет немаловажную роль. Такое оборудование, если оно профессиональное, то стоит больших денег, а потому лучше доверить установку грамотным фирмам. Хотя, конечно, всё зависит от масштабов вашей отопительной системы. Как бы там ни было необходимо будет выполнить следующие монтажные работы:

• Размещение в котельной отопительного котла
• Прокладка трубопровода по дому
• Обвязка
• Запуск котла

Можете посмотреть подробное видео «как правильно установить твердотопливный котёл «: Теперь касательно нормативов и требований к подключению котла и системы в целом, ведь насколько хорошо будут выполнены данные рекомендации зависит насколько надёжно и долго проработает ваша система без вмешательства извне.

Если речь идёт о подключении всей системы, то оно должно быть выполнено с учётом всех нормативов, чтобы не дай Бог где чего не прорвало и не принесло в будущем Вам серьёзного ущерба. Рассмотрим основные требования для безопасности работы котельного оборудования:

• Площадь помещения котельной должна быть не меньше 7м²
• Котельная должна быть оборудована приточной вентиляцией. Сечение канала вентиляции должно быть от 80 миллиметров из расчёта на 1 кВт мощности твердотопливного котла.
• Нормативное безопасное расстояние от оборудования до стен должно быть от полуметра.
• Пол должен быть вымощен из негорючих строительных материалов, список которых вы можете найти на страничках нашего сайта. Перед топкой, как в печи должен быть расположен лист негорючего материала, например металла.
• Диаметр дымохода из расчёта дымового отвода котла, однако отдельно о требованиях к дымоходу, вы можете почитать ниже.
• Многие показатели не являются аксиомой и расчитываются исходя из документации приложенной к котлу.
• Пожаробезопасность превыше всего. Как подключение к электросети, так и подвод воды должен осуществляться в соответствии с нормативами пожаробезопасности.
• КПД вашего сердца отопительной системы, котла, напрямую зависит от правильности выбора и установки типа дымохода.

Конечно лучше обратиться за помощью с установкой к профессионалам, но если всё-таки решили самостоятельно установить твердотопливный котёл, то нужно понимать, что на гарантийные обязательства со стороны производителя можно не расчитывать. В зависимости от габаритов и мощности, объёма топочной части, котёл может быть разгружен либо вручную, либо с помощью мобильного крана. В таком случае лучше позаботиться об установке до полного завершения строительства, чтобы не было проблем с дверными проёмами, крышей. Вообще отдельного слова заслуживает расчет мощности твердотопливного котла отопления, так как это достаточно сложная процедура, которую также должен проводить монтажник-специалист. Также если не знаете какой выбрать твердотопливный котёл, наш сайт поможем Вам с выбором.

↑ Подключение байпаса к твёрдотопливному котлу

Специалисты советуют учесть при выборе варианта обвязки твёрдотопливного агрегата вероятные проблемы с подачей электричества. Из-за этого вода в системе будет резко закипать, что приведёт ко всем вытекающим из этого последствиям. Избавиться от этой проблемы позволит монтаж байпаса, который позволит изолировать обесточенный насос от системы.

На байпасе часто устанавливают запорную арматуру, которая позволяет при необходимости перенаправить водный поток в запасную магистраль.

Какими трубами делать

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

Какие из полимерных труб лучше? Полипропиленовые или металлопластиковые? Однозначного ответа нет. Обвязка полипропиленом хороша надежностью соединений — правильно сваренные трубы представляют собой монолит. (Как соединять полипропиленовые трубы читайте тут). Но максимально допустимая температура теплоносителя в системе — не выше 80-90°C (в зависимости от типа трубы). И то, длительное воздействие высоких температур приводит к быстрому разрушению полипропилена — он становится хрупким. Потому обвязка котла полипропиленом делается только в низкотемпературных системах на основе автоматизированных котлов.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Схема формирование малого контура

Продуктивная работа теплового оборудования напрямую зависит от правильности организации малого круга прохождения воды. Его роль в недопущении вброса непрогретого теплоносителя из сети отопления в калорифер и модуль с горячей жидкостью. Такая ситуация обусловлена двумя факторами:

• запуск системы отопления;
• остановка работы насоса в результате отключения электрического тока.

Тепловой аккумулятор

При отключении электроэнергии температура жидкости в трубах снижается. Чугунное оборудование теряет герметичность вследствие растрескивания в результате резкого возобновления работы при включении электроэнергии.

Стальные модели твердотопливного котла из-за подключения через тройник с высокой степенью защиты от коррозии. Возникновение процесса обусловлено образованием конденсата, который способствует развитию налета на стенках.

Как можно регулировать температуру в ленинградке

Создать в помещении наиболее благоприятные условия позволяет регулировка батарей. Например, в детской требуется больше тепла, чем в кухне или гостиной. температура. Можно ли в однотрубной системе сделать нечто подобное?

Способ 1

Регулировать ленинградку вполне возможно. Для этого в байпас, проходящий под батареями, встраивается игольчатый кран. Он предназначен для плавного регулирования расхода теплоносителя. При повороте вентиля можно увеличить или уменьшить его прохождение через батарею.

При открывании крана вода будет проходить по пути наименьшего сопротивления, то есть по байпасу. Соответственно, радиатор нагреется меньше. И наоборот, при перекрывании крана, поток теплоносителя через батарею будет максимальным.

Способ 2

Твердотопливные котлы длительного горения своими руками схема – Чертежи твердотопливных котлов длительного горения своими руками Установка твердотопливного котла своими руками. Правильная схема подключения твердотопливного котла отопления своими руками Схема подключения твердотопливного котла: видео-инструкция как подключить своими руками, особенности изделий для отопления, цена, фото Как правильно подключить твердотопливный котел: водонагреватель,схема подключения к системе отопления, газовый и твердотопливный котел в одной системе,подключение твердотопливного и газового котла ,подсоединение,электрокотел,своими руками,котельная в … Как произвести обвязку и подключение твердотопливного котла к системе отопления – закрытой, открытой, со схемами, фото и видео

Есть еще один вариант регулирования температуры в комнатах, но, к сожалению, не дающий 100%-ной гарантии. Для увеличения теплоотдачи последних радиаторов к ним присоединяются дополнительные секции. Причем температура теплоносителя может даже несколько снижаться. Но иногда наращивание батареи остается единственно возможным способом, который позволяет исправить ситуацию без кардинальных изменений во всей отопительной системе.

Способ 3

В случаях, когда длина ветки очень большая, ее можно разделить на 2 отдельных однотрубных контура. Это должно привести к сглаживанию температур на первом и последнем радиаторе по ходу движения теплоносителя.

При всей простоте такого решения есть несколько подводных камней. Если трубы подключить в неправильном месте, одна из линий будет греть неэффективно или совсем не работать.

Рекомендации по размещению и установке

Монтаж котла производят в соответствии со строительными нормами. Здесь главное — соблюдение правил пожарной безопасности.

Расстояние от стен до котла должно быть не менее 35 см.

Место для теплогенератора выбирают в частном доме из следующих соображений:

• котёл должен находиться в центре здания, в углу стен, соседствующих с другими помещениями;
• агрегат располагают близко к домовому дымоходу;
• место установки теплогенератора (пол и стены) покрывают металлом или другим материалом, защищающим от возгорания.

Эти рекомендации сходны с теми, которые учитывают при установке дровяных печей.

Приведённые инструкции доказывают, что сделать твёрдотопливный котёл своими руками не так уж и сложно. Главное, необходима некоторая сноровка в слесарных делах. Также нужно уметь обращаться со сварочным аппаратом. В то же время сооружённый по всем правилам твёрдотопливный котёл практически не требует ухода. Достаточно лишь раз в сезон очищать его от золы.

Похожие записи: Порядок установки твердотопливного котла Сборка пиролизного котла своими руками Обустройство котла на дровах своими руками

Поделиться:

Схемы обвязки котла

Такая схема обвязки хороша тем, что является абсолютно автономной по отношению к электросети. Даже в случае перебоев с электроэнергией система будет функционировать исправно.

Главный и очень существенный недостаток — регулировка температуры теплоносителя на выходе из отопительного оборудования возможной не представляется, что может привести в итоге к таким неблагоприятным последствиям, как появление ржавчины на поверхности труб и котла.

Данный вариант подключения довольно популярен за счет того, что под силу даже неспециалисту. Вместе с тем существуют более сложные схемы обвязки, предполагающие возможность регулировки температуры теплоносителя, которая не должна опускаться ниже 60 °C, и, вместе с тем, закипание тоже крайне нежелательно. Соблюдение этого условия позволяет исключить следующие неблагоприятные явления:

• регулярно возникающая большая разница температур в теплообменнике, способствующая сокращению сроков службы оборудования и его безремонтной эксплуатации;
• образующийся конденсат на внутренней поверхности камеры сгорания.

Последнее особенно важно, поскольку конденсат — ничто иное как слабые растворы кислот низкой концентрации, способные разъесть стенки котла.

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

Варианты схем

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом. Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.

На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы. Общая схема реализации системы отопления в доме.

Установка электрического котла подразумевает наличие профильных знаний, специального инструментария и выполняется на основе действующих нормативов.

Подключение и обвязки котлов на сайте по котлам отопления

монтаж электрического котла в систему отопления должен быть выполнен таким образом, чтобы к нему был обеспечен доступ для обслуживания и ремонта

Электрические котлы в системе отопления

основные схемы закрытых насосных водяных систем отопления

  1. Система отопления — двухтрубная горизонтальная. Требует балансировку горизонтальных петель. Обеспечивает хорошую гидравлическую и тепловую у … перейти к материалу Подключение парового котла

твердотопливного котла с контуром подмеса

  1. Группа безопасности котла 3. Циркуляционный насос 2. Расширительный бак 4. Краны Не намного сложнее самой просто … перейти к материалу Схема подключения

подключение электрокотла КВЭ к системе отоплени с верхней разводкой (естесвенная циркуляция)

  Устанавливаются посредством врезки в подающую магистраль любой замкнутой системы водяного отопления в вертикальном положении как можно ниже по … перейти к материалу Подключение электрокотла КВЭ

для обеспечения нормальной работы, с указанными показателями качества питательной воды, необходимо выполнить теплохимические испытания

  1 – паровой котёл; 2 – сепаратор непрерывной продувки; 3 – водоводяной теплообменник; 4 – фильтр химводоочистки; 5 – подвод сырой воды; 6 – бак … перейти к материалу Схема паровой котельной

при работе котла в системе отопления

  Повесьте на стену блок управления в удобном для Вас месте. При этом нельзя допускать, чтобы вентиляционные отверстия в блоке управления перекры … перейти к материалу Подключение электрической части

подключение двух газовых котлов

  Обвязка котлов, представляет собой совокупность работ, с целью организовать систему отопления в помещении и обеспечить подачу горячей воды. … перейти к материалу Обвязка двух котлов

выполнять установку надо точно в соответствии с инструкцией и нормами безопасности

  Напольные котлы являются в основном крупногабаритными, поэтому первое, что нужно сделать — соорудить на полу заготовку из негорючего материала, … перейти к материалу Как подключить твердотопливный котел

подключение резервного электрокотла

  Электрический котел может выступать в роли резервного источника тепла, способного в случае необходимости полностью заменить котел, работающий н … перейти к материалу Врезка электрокотла

Схема обвязки твердотопливного котла с мембранным расширительным баком

  Устройство данной системы немного усложненно, так, как, требует наличие спускного клапана и дополнительного манометра, уставленного непосредств … перейти к материалу подключение твердотопливного котла

газовый настенный котёл

  Процесс обвязки подразумевает под собой подключение оборудования к системе отопления, водоснабжения и т. д. Так же выполняется монтаж вспомогате … перейти к материалу Обвязка газового котла

с теплонакопителями NIBE серии BUZ и BU

  Для экономии времени на обслуживание системы отопления на твердом топливе следует максимально автоматизировать управление управление тепловым р … перейти к материалу Обвязка твердотопливного котла

с резервным напольным котлом

  Основной котел работает на загрузку бака-аккумулятора, тепло из которого потребляется по мере надобности отопительным контуром. Когда же тепло … перейти к материалу Обвязка твердотопливного котла

место отбора от коллектора к потребителям находится в его центральной части

  При таком подключении и при условии, что все диаметры паропроводов выбраны правильно, котлы никогда не будут перегружены более чем на 1%, что я … перейти к материалу Схема подключения паровых котлов

Схема подключения твердотопливного котла

  Отопительные котлы, работающие на твердом топливе, близки и к печам с каминами, и к газовым котлам. Немаловажный элемент во всей конструкции — … перейти к материалу Дымоход для твердотопливных котлов (схема 1)

одинаковой мощности в качестве миникотельной (номинальные мощности 30; 36; 42; 48; 54; 63; 72; 81 и для отопления объектов большого объема)

  Также электрокотлы КВЭ могут быть установлены в систему центрального отопления, в случае её недостаточной эффективности, предварительно организ … перейти к материалу Схема каскадного подключения (380В)моделей КВЭ

общий паровой коллектор для нескольких котлов

  Подключение трех котлов к одному паровому коллектору. поз.1 — Запорный клапан. Предназначен для отключения подачи пара. поз.2 — О … перейти к материалу Отвод пара от котла

Dakon в обвязке

  Чешская фирма DAKON уже 50 лет занимается производством отопительного оборудования. В комплектацию котлов входит прекрасно зарекомендова … перейти к материалу Твердотопливный котел в обвязке

Как подключить котел отопления к радиаторам и теплым полам

Вы приобрели новый отопительный агрегат, намереваясь самостоятельно установить и подключить к теплосети частного дома. Монтаж и обвязка котла выполняется различными способами, зависящими от используемого энергоносителя, типа трубной разводки и наличия дополнительного оборудования:

• буферной емкости;
• бойлера косвенного нагрева;
• второго теплогенератора.

Чтобы помочь вам правильно обвязать котел с системой отопления своими руками, предлагаем рассмотреть существующие варианты подключения, затем выбрать подходящую схему.

Когда можно совмещать системы

Производить установку комбинированной системы отопления допустимо в помещениях любого назначения. Главное подобрать финишное изделие и тип тёплого пола в соответствии с требованиями. Совмещённая конструкция — идеальное отопление для двухэтажного частного дома.

При укладке нагревательного водяного пола на первом этаже, тёплые воздушные массы, поднимаясь, будут прогревать перекрытия второго, где можно установить только радиаторы. Для отделочного материала на первом этаже лучше выбрать плитку, а для второго подойдёт любой материал.

Соорудить комбинированную систему в многоквартирных домах не представляется возможным, так как подключать гидрополы к источнику теплоснабжения всего дома запрещено. Выходом является обустройство теплообменника.

Схемы монтажа

Схемы монтажа отопительных батарей представлены 5 способами подключения:

• верхний вариант предполагает подводку или отводку жидкости только из верхней точки радиатора;
• нижний метод подключения характеризуется поступлением жидкости непосредственно из разъема расположенного внизу;
• односторонняя подводка осуществляется через верх, а ее отвод снизу только с одной стороны трубы;
• подключение по диагонали осуществляется при подаче теплой воды сверху и ее отводе снизу, но уже с обратной стороны батареи;
• спотовая схема используется нечасто, так как для ее реализации нужен специальный радиатор – монтаж входа и выхода теплоносителя из 4 углов в батарее.

Подключение системы осуществляют только после предварительного расчета всех характеристик, обеспечивающих нормальную эксплуатацию агрегата.

Особенности расположения обвязки котельного оборудования

Регламент строго обязывает устанавливать каждую единицу обвязки в определенном участке системы:

• группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
• циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
• расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

Заключение

Как вы могли убедиться, правильно сделать обвязку котла на твердом топливе не так уж просто. К вопросу надо отнестись ответственно и перед выполнением работ по монтажу и подключению дополнительно проконсультироваться со специалистом, чья квалификация не вызывает сомнений. Например, с таким, кто дает пояснения в представленных видеороликах.

Видео: Подключение твердотопливного котла своими руками

Как видите, выбор схемы интеграции котла зависит от многих факторов, включая особенности отопительной системы и необходимость в установке дополнительного оборудования. Если вы успешно разобрались во всех нюансах, то можно смело приступать к работе. Напоследок хотелось бы отметить, что отопление является одной из самых сложных и ответственных инженерных систем. Если у вас нет уверенности в собственных силах, не экспериментируйте. Помните о том, что ошибки при монтаже рано или поздно выльются в серьёзные проблемы, поэтому не стесняйтесь спросить совета у специалистов.

1. 5
2. 4
3. 3
4. 2
5. 1

(14 голосов, среднее: 4.2 из 5)Поделитесь с друзьями!Похожие записи:Чем создать давление в системе отопления закрытого типаИндукционный котел отопления: все про принцип работы + 2 варианта устройства своими рукамиКак «лечить» перепады давления в системе отопления + нормы на рабочие отклонения

Не отвечать

Войти с помощью:

Уважаемые читатели! Мы не приемлем в комментариях мат, оскорбления других участников, спам и ссылки на сторонние ресурсы, враждебные заявления в сторону администрации и посетителей ресурса. Комментарии, нарушающие правила сайта, будут поля отмечены *

Следить за комментариями этой статьи

Источники

• -kotla-osobennosti-ustrojstva-shema-i-sposoby-obustrojstva-otoplenia-doma-svoimi-rukami
• -kotly/
• -tverdotoplivnogo-kotla/
• -tverdotoplivnogo-kotla
• -tverdotoplivnogo-kotla
• _kotly/

Параллельное подключение котловМастер водовед

07 октября 2016г.

Установка твердотопливного котла – это первый шаг к эффективному и экономному поддержанию тепла в доме. Следующие шаги заключаются в регулярном подбрасывании дров либо других видов твердого топлива. Поддерживать температуру теплоносителя системы отопления в рабочих пределах необходимо и в ночное время. И даже когда дом посещается только в выходные дни, требуется поддержание минимальной температуры, во избежание конденсации влаги на внутренних поверхностях в помещении.

Если наличие конденсата не критично, то при отъезде после выходных, нужно дождаться остановки котла и слить воду из системы отопления во избежание замерзания системы. В случае слива воды, все металлические элементы подвергаются коррозии при контакте с воздухом.

Слив теплоносителя не понадобиться, если вместо воды используется антифриз. Однако при использовании антифриза, из-за высокой текучести, выдвигаются высокие требования к резьбовым уплотнениям и к запорной арматуре.

Самым распространенным решением для поддержания температуры в отопительном контуре, является установка электрического котла совместно с твердотопливным. Минимальное количество дополнительного оборудования позволит электро котлу в автоматическом режиме принять на себя функции обогрева, а твердотопливному – отключиться, без риска закипания. Также применение электро котла избавляет от необходимости проводить любые манипуляции с системой отопления, покидая загородный дом до следующих выходных. Для отслеживания аварийных ситуаций и дистанционного управления электро котлом, существует GSM модуль, который контролирует режим работы отопительного оборудования.

Виды электрических котлов

Выбирая электро котел для установки в дополнение к твердотопливному, достаточно бегло ознакомиться с основами нагрева воды при помощи электрического тока, что бы не попасться в сети маркетологов. Электрические котлы работают с КПД около 95%. Не стоит на своей системе отопления проверять правдивость заверений производителя о несравненно высоком КПД именно их приборов – это может стоить лишних денег, и окупятся они не скоро. Есть три основных типа котлов:

1. ТЭНовые котлы.

Нагрев в них осуществляется электрическим нагревательным элементом (ТЭНом), который погружен непосредственно в теплоноситель. В контуре такого котла может циркулировать, как вода, так и антифриз. Неприхотлив в эксплуатации, но периодически требует замены ТЭНа по причине образования накипи, уменьшающей теплоотдачу.

2. Электродные котлы.

Теплоносителем в них выступает вода. Нагрев происходит за счет энергии выделяемой при протекании электрического тока через теплоноситель в котле между электродами, которые находятся внутри. Может работать без электронасоса в контуре. Обеспечивает плавный нагрев воды в системе. Со временем, в результате электролитических реакций, электроды растворяются и требуется их замена.

3. Индукционные котлы.



Разогревают любой вид теплоносителя колебаниями вызванными индукционной катушкой. Температура от нагревательного элемента равномерно распределена по поверхности проточной емкости, что практически полностью исключает возможность образования накипи. Для эффективного использования котла требуется качественная автоматика управления.

Индукционные котлы из-за высокой цены уступают ТЭНовым и электродным. Учитывая вспомогательную функцию электрического котла, вопрос окупаемости вложений в передовые технологии отходит на второй план. Основными критериям выбора остаются: мощность, качество материалов исполнения прибора, качество сборки и комплектация.

Схема подключения твердотопливного котла

Наиболее эффективная схема подключения твердотопливного (ТТК) и электрического (ЭК) котлов является параллельная. Подача в систему отопления обоих котлов осуществляется в одной точке, равно как и обратка. Данная схема исключает несогласованность работы насосов и потери тепла в теплообменнике ТТК при работающем ЭК. Алгоритм работы такой системы можно описать следующим образом:

1.  работающий ТТК поддерживает комфортную температуру воздуха в помещении;
2. топливо прогорело, теплоноситель остывает, и при достижении заданной минимальной температуры термостат выключает насос;
3. температура воздуха в помещении опускается ниже комфортной (заданной пользователем) и включается ЭК.

Для правильной работы системы необходимо учесть некоторые особенности подключения приборов и арматуры. Производительность насоса Т.Т.К должна быть больше, чем у насоса ЭК для того чтобы одновременная работа котлов не повлияла на скорость движения теплоносителя через теплообменник ТТК. В системе отопления на подаче каждого котла должен стоять обратный клапан для исключения противотока.

Для управления работой насоса ТТК используется термостат, измеряющий температуру теплоносителя на подаче до обратного клапана. Выносной датчик температуры воздуха, управляющий включением ЭК должен быть размещен в одном из отапливаемых помещений.

Для управления ЭК также используются блоки дистанционного контроля, которые позволяют, с помощью мобильной связи, задавать температурный режим включения или отключения котла. Данный способ позволит запрограммировать включение котла только в ночное время для экономии электроэнергии и максимального использования преимуществ много зонного тарифицироваться. Также с помощью SMS можно установить требуемую температуру воздуха, например, за несколько часов до приезда в коттедж.

При правильном выборе оборудования и арматуры для котельной, мощность двух котлов, соединенных по предложенной схеме, обеспечит бесперебойную подачу тепла, создавая уют и комфорт в доме. А для владельцев загородных домов — дополнительное удобство контроля системы отопления.

Риски от избыточных твердотопливных обратных котлов

Это предупреждение было выпущено в ответ на ряд инцидентов и отправлено во все Лос-Анджелесы в Англии в мае 2008 года. Копия письма доступна для информации.

Кто пострадал?

HSE выпускает это предупреждение о безопасности для внимания частных домовладельцев, арендаторов, домовладельцев и предприятий водопроводной / отопительной промышленности. Это сделано для того, чтобы повысить осведомленность о потенциальных опасностях загорания твердого топлива, когда в камине остался резервный твердотопливный котел.

В чем заключается риск?

Предупреждение связано с несколькими инцидентами за последние пять лет, три из которых привели к серьезным травмам и, к сожалению, в одном случае со смертельным исходом. Резервный твердотопливный задний котел был оставлен в герметичном состоянии, и через некоторое время, когда перед котлом загорелся уголь или дрова, агрегат нагрелся настолько, что внутреннее давление могло вызвать взрыв корпуса котла.

Где может возникнуть риск?

Ситуации, которые следует учитывать, будут включать случаи, когда обратный котел на твердом топливе был слит в течение зимы в пустом помещении или где он мог остаться на месте после преобразования системы отопления объекта – часто на систему, работающую на газе или мазуте, с новым удаленный котел центрального отопления.Из-за того, что не удалось вынуть задний котел из камина, они могли остаться на месте для декоративного эффекта колосниковой решетки или были закрыты панелью или другим элементом.

Что вызывает проблему?

Задний котел обычно состоит из колосниковой решетки, по которой переносится горючий материал, например уголь, и «окружающей» водяной камеры. Эта водяная «рубашка» обычно находится за огнем, но может также располагаться по бокам и частично над решеткой с проходящим через нее дымоходом.Таким образом, тепло поступает в воду как от горячих дымовых газов, так и от «углей». Так как агрегаты трудно опорожнить полностью, в резервном бойлере может быть остаточная вода, которая при нагревании превратится в пар. Это усугубляет повышение давления, если агрегат оставлен в герметичном состоянии.

В одном случае «взрыва» ранним осенним вечером возник пожар в решетке перед котлом для обогрева гостиной; в другом случае крышка панели была снята, чтобы снова включить огонь для обогрева гостиной и уменьшить использование центрального отопления, работающего на жидком топливе.В каждом случае это был первый раз после «обращения».

В ходе испытаний, проведенных в 2002 году, было обнаружено, что верхняя и боковые части обратного котла на твердом топливе без циркуляции воды достигли температуры, превышающей 700 ° C. В течение 2 часов температура в некоторых районах достигла около 480 ° C. Это по сравнению с максимальной рабочей температурой обычной системы 124 ° C.

Рекомендуемые отраслевые меры по контролю риска

Предыдущие рекомендации рекомендовали, чтобы резервный котел, оставленный на месте, находился в таком состоянии, чтобы в агрегате не могло возникнуть опасное давление.Таким образом, на этапе вывода из эксплуатации система должна быть осушена, а избыточные трубопроводы удалены вместе, в идеале, с самим котлом. Если котел не снимался, его следовало оставить в «вентилируемом» или «открытом» состоянии. Если трубные соединения были закупорены, в водяной рубашке должно быть просверлено хотя бы одно отверстие диаметром 6 мм, предпочтительно на вертикальной или почти вертикальной поверхности.

В некоторых случаях снятие с эксплуатации могло быть выполнено частным лицом, отопительными или строительными организациями, которые не знали о потенциальной проблеме или не видели рекомендаций.

Другие долгосрочные потенциальные опасности могут возникнуть при продолжительном использовании камина и резервного котла, даже если вентиляция выполнена надлежащим образом:

1. Если подсоединенный трубопровод остается на месте, коррозия / растрескивание боковых стенок водяной рубашки может привести к попаданию дымовых газов в трубопровод и их транспортировке в другие зоны объекта с потенциально опасными последствиями. Высокая температура трубопроводов также может представлять опасность пожара.
2. Продолжение использования открытого огня может привести к повреждению конструкции из-за многократного расширения и сжатия корпуса котла, что является значительным из-за высоких температур.

Дополнительное примечание: дымоход газового камина, оборудованного дооснащением, не должен проходить через дополнительную водяную рубашку.

HETAS, независимый британский орган, признанный DEFRA за официальные испытания и одобрение бытовых твердотопливных и твердотопливных устройств, сообщает:

Единственный абсолютно безопасный и надежный способ продолжить работу, когда обратный котел на твердом топливе больше не нужен, и клиент хочет продолжать использовать камин, – это полностью удалить установку заднего котла, разбив камеру, которая использовалась для система горячего водоснабжения и удаление любых трубопроводов.Когда открытый огонь остается в использовании (или может быть снова использован), необходимо установить запасной обратный огонь Милнера, чтобы обеспечить безопасное использование огня.

Точно так же нельзя эксплуатировать комнатный обогреватель на твердом топливе «мокрый» или печь с котлом после отключения подачи воды в котел. Эти устройства не предназначены для использования без циркуляции воды, и при неправильном использовании могут возникнуть серьезные проблемы с безопасностью.

Информация для домовладельцев, арендаторов, арендодателей и специалистов по отоплению

Информация в этом предупреждении поможет вам решить, нужно ли вам устранять потенциальную угрозу безопасности в вашей собственности или жилом фонде.Ключевыми мерами контроля являются либо обеспечение постоянной защиты от открытого огня и источников тепла, либо воздержание от разжигания огня до тех пор, пока не будет обеспечена соответствующая защита и вентиляция или пока устройство не будет снято.

Домовладельцев

Если вы считаете, что у вас есть резервный задний котел в упомянутых выше обстоятельствах, вам НЕ следует разжигать огонь в камине, пока вы не обратитесь за профессиональной консультацией *.

Арендаторы

Если вы не уверены или считаете, что у вас может быть резервный котел в вышеупомянутых обстоятельствах, вам следует срочно связаться с домовладельцем.Тем временем НЕ разжигайте огонь в камине.

Арендодатели

(a) Вам необходимо будет оценить свой запас и определить те дома, в которых есть резервный твердотопливный котел, чтобы определить соответствующий план действий после консультации с компетентным лицом *

(b) Тем временем вы должны дать инструкции соответствующим арендаторам с указанием опасностей и НЕ разжигать огонь в камине до дальнейшего уведомления.

Специалисты по сантехнике и отоплению

При желании вы можете принять к сведению рекомендации отрасли в этом предупреждении и от ваших профессиональных организаций.

* Обратитесь по телефону доверия Ассоциации твердого топлива – 0845 6014406 или посетите веб-сайты: SolidFuel или HETAS.

Критерии выбора Твердотопливные котлы

Критерии выбора Твердотопливные котлы

Методология

Topten.eu представляет самые энергоэффективные твердотопливные котлы Европы. Topten показывает модели, в которых используются древесные гранулы, бревна или и то, и другое.
Обратите внимание, что дровяные печи (твердотопливные печи для местного отопления) не входят в этот список.Их можно найти здесь: Обогреватели локального пространства

Критерии выбора

	Пеллетные котлы	Котлы на дровах
Маркировка энергоэффективности	A + или выше	A + или выше
Пыль [мг / м3]	15	30
Номинальная нагрузка CO [мг / м3]	30	100
C org номинальная нагрузка [мг / м3]	10	15
NOx [мг / м3]	150	150

Правила

Регламент по энергетической маркировке ЕС 2015/1187

Твердотопливный котел должен иметь энергетическую маркировку с указанием его энергоэффективности по шкале от A +++ (наиболее эффективный) до D (наименее эффективный), применимый с 26 сентября ^{-го года} 2019.На этикетке представлена ​​такая информация, как марка, модель, класс энергоэффективности, прямая и, если необходимо, косвенная номинальная тепловая мощность, а также дополнительная функция выработки электроэнергии в кВт. Это относится к приборам с номинальной мощностью до 70 кВт.

Классы энергоэффективности твердотопливных котлов имеют следующие пороги:

Класс энергоэффективности	Индекс энергоэффективности ( EEI )
A +++	EEI ≥ 150
A ++	125 ≤ EEI <150
А +	98 ≤ EEI <125
А	90 ≤ EEI <98
B	82 ≤ EEI <90
С	75 ≤ EEI <82
D	36 ≤ EEI <75
E	34 ≤ EEI <36
F	30 ≤ EEI <34
г	EEI <30

Требования к экодизайну ЕС 2015/1189

Регламент распространяется на приборы с номинальной мощностью до 500 кВт.Требования указаны для следующих тем, применимых с указанных лет и далее:

• 2017: требования к информации (описание продукта, техническая документация, этикетка продукта)

• 2019: база данных продукта (требуется загрузка технической документации на продукт)

• 2020 Уровень 1: MEPS для энергоэффективности, выбросов твердых частиц, органических газообразных соединений, монооксида углерода и оксидов азота.

Требования, указанные в Экодизайне 1189

	Пеллеты (автоматические)	Бревно (ручное)
КПД при номинальной нагрузке (%)	75% (<20 кВт), 77% (> 20 кВт)
Пыль [мг / м 3 ]	40	60
Номинальная нагрузка CO [мг / м 3 ]	500	700
Номинальная нагрузка C org [мг / м 3 ]	20	30
NO x [мг / м 3 ]	200	350

Глоссарий

• Марка: указывает марку представленного котла
Модель
• : указывается наименование / номер представленного котла
• Подобные модели: указывает названия / номера аналогичных котлов (разные цвета, материал, но, по сути, одна и та же модель)
Маркировка энергоэффективности
• : указывает текущую европейскую маркировку энергоэффективности в соответствии с EN 2015/1186.Маркировка варьируется от A +++ до G.
• Тип топлива: указывает топливо, которое можно использовать в котле. Это могут быть пеллеты, бревна или пеллеты + бревна.
• Вес (кг): Указывает вес в кг. Например, 181.
.
• Высота (см): указывает высоту в см. Например, 104.
.
• Ширина (см): указывает ширину в см. Например, 68.
• Глубина (см): указывает глубину в см. Например, 38.
• Макс. тепловая мощность (кВт): указывает максимальную тепловую мощность в кВт.
• Подключенная нагрузка котла [кВт]: указывает электрическую нагрузку, на которую подключен котел. Например, 2.
• Индекс энергоэффективности (%): указывает КПД в% при номинальной нагрузке, например 107. Чем выше EEI, тем эффективнее котел.
• Система заправки: указывает способ заправки котла. Значение атрибута может быть одним или несколькими из следующих: Ручной, Винтовой конвейер, Пневматический конвейер.
• Вспомогательная потребность в энергии при номинальной нагрузке (%): указывает потребность в дополнительной энергии в% для дополнительных процессов (таких как заправка топливом, вентиляция, регулирование воздушного потока и т. Д.)).
• Номинальная нагрузка по пыли [[мг / Нм3]: указывает количество твердых частиц в отработанном воздухе при номинальной нагрузке котла.
• Номинальная нагрузка CO [мг / Нм3]: указывает оксид углерода в отработанном воздухе при номинальной нагрузке котла.
• C org номинальная нагрузка [мг / Нм3]: указывает количество органического углерода в отработанном воздухе при номинальной нагрузке котла.
• NOx [мг / Нм3]: указывает диоксид азота в отработанном воздухе при номинальной нагрузке котла.

Инфо Плюс

Правила

Прочие документы и презентации

Информация для производителей и розничных продавцов

Производителей и розничных продавцов просим указывать контактную информацию (at) topten.info, чтобы сообщить о других продуктах, соответствующих критериям выбора Topten.

03/2020 Брутто, Втулка

509 Превышен предел пропускной способности

509 Превышен предел пропускной способности Сервер временно не может обслуживать ваш запрос из-за того, что владелец сайта достиг своего ограничение пропускной способности.Пожалуйста, попробуйте позже.

Тройной индукционный котел мощностью 7 кВт для отопления 140м2 – 175м2

Современное отопительное устройство без электронагревателей, выполняющих свои функции за счет эффекта электромагнитной индукции. Это явление заключается в создании электромагнитного поля в змеевике котла из-за изменения магнитного потока. Благодаря этому процессу котлы обеспечивают эффективную и экономичную работу. Покупка пароварки мощностью 7 кВт – это инвестиция, которая на долгие годы дешевле в эксплуатации по сравнению с традиционными устройствами, в которых используются электрические обогреватели.Отложения, присутствующие в воде, вызывают накипь во всей системе центрального отопления.

Применение котла

Чаще всего покупатели нашего магазина выбирают тройной котел мощностью 7 кВт для отопления своих домов площадью до 175 м². Часто при установке теплого пола или завесы питание от котла. Тройные индукционные печи нашей компании, безусловно, чаще всего используются для нагрева полезной воды в котле. Есть действительно много применений и вариантов использования энергии котла.

Экономика и эффективность

Автоматический режим работы и управление тройным котлом обеспечивает экономию.Индукционный котел немедленно нагревает воду, тем самым сводя к минимуму до 98% потерь тепла, возникающих в традиционных системах CO. Это одно из главных его преимуществ; нагревает воду, а не ваше окружение. Мы используем котел для отопления только тогда, когда это необходимо. Например, когда мы идем на работу, мы устанавливаем минимальный нагрев, чтобы поддерживать минимальную температуру, необходимую для оптимальной работы домашней установки. Покупая котел, вы не несете никаких затрат, связанных с использованием, реконструкцией или созданием котельной.Котел, указанный в этой товарной карточке, отапливает здания площадью до 175 м². Другие индукционные котлы для обогрева больших помещений доступны здесь.

Технические параметры:

• Модель: 7 400V.
• Мощность 7 кВт.
• Отапливаемая площадь в м²: 140 м² – 175 м²

Преимущества тройного индукционного котла:

• Не занимает много места.
• Безопасен в использовании.
• Идеально для участков, студий, офисов.
• Полностью не требует обслуживания.
• Без выбросов CO2
• Срок службы около 30 лет
• Простая установка

vitality

Индукционный котел – это инвестиции на долгие годы. Срок службы около 30 лет. Корпус котла изготовлен из стального проката, покрытого полной антикоррозийной защитой, или из нержавеющей стали, в зависимости от модели. Медная индукционная катушка с высокотемпературным кожухом и металлической ручкой для вертикального монтажа обеспечивают удобство при установке.Доступны различные варианты котла, соответствующие размеру отапливаемой квартиры / дома.

Экономия 50%

Индукционные котлы. Применяются при строительстве домов по технологиям:

• A ++ и A + и A затраты на отопление индукционным котлом ниже, чем на твердом топливе,

• B затраты сопоставимы с затратами на природный газ,

• C затраты сравнимы с расходами, понесенными при использовании природного газа.

При правильном проведении термомодернизации здания (термомодернизация – мероприятия, направленные на уменьшение утечки теплого воздуха и действия, предпринимаемые для обеспечения экономичного обогрева здания), один индукционный котел обеспечивает очень низкие коэффициенты энергопотребления ( ЕС).

Универсальные возможности подключения

Наш котел можно подключить к существующей системе отопления / центрального отопления. Трехконтурные котлы мощностью 7 кВт взаимодействуют с такими системами отопления, как: топка, твердотопливный котел, тепловой насос, солнечная ферма.Котлы могут работать с установками из медных, стальных и пластиковых труб.

Установка котла

Наши котлы могут быть установлены в зданиях, где для строительства центрального отопления использовались медные, стальные или пластиковые трубы. Также материал, из которого изготовлены утеплители, не создает препятствий; Для установки могут использоваться стальные, медные, чугунные или алюминиевые радиаторы. Установка проста, и наша обученная команда предоставляет дополнительные услуги в этой области.

Котлы можно соединять сегментами, что позволяет увеличить площадь нагрева.

Пример схемы установки индукционного котла с горячей водой

Пример схемы установки индукционного котла.

Пример схемы установки индукционного котла.

1 – индукционный котел; 2 – пульт управления; 3 – группа безопасности; 4 – твердотопливный котел; 5 – аккумулятор тепла; 6 – шаровой кран; 7 – обратный клапан; 8 – циркуляционный насос; 9 – трехходовой клапан; 10 – радиатор; 11 – теплые полы; 12 – расширительный бачок.

Пример схемы подключения индукционного котла к твердотопливному котлу.

1 – котлы индукционные; 2 – пульт управления; 3 – предохранительный клапан; 4 – твердотопливный котел; 5 – емкость для воды; 6 – водопровод; 7 – Шаровой кран; 8 – циркуляционный насос; 9 – обратный клапан; 10 – стрела гидравлическая; 11 – предохранительный клапан; Расширительный бак на 12 резервуаров; 13 – коллектор; 14 – клапан; 15 – душевая кабина; 16 – теплый пол; 17 – подогреватели; 18 – ванна.

MFC (Многотопливная конденсация)

Гидравлический котел MFC (Multi-Fuel Condensing) AERCO может работать на нескольких видах топлива, включая природный газ, пропан или мазут №2.Он отличается проверенной конструкцией 4-ходового жаротрубного теплообменника для максимальной теплопередачи и эффективности и предназначен для конденсации в любой гидравлической системе с замкнутым контуром. Комбинация теплообменника из высококачественной углеродистой стали / нержавеющей стали 316Ti обеспечивает высочайшую долговечность. Конструкция из нержавеющей стали 316Ti в 4-м проходе теплообменника обеспечивает превосходную коррозионную стойкость против кислой конденсации дымовых газов. Точно так же он может работать на нескольких видах топлива, включая природный газ, пропан или мазут № 2 (в качестве резервного), что обеспечивает гибкость в двух видах топлива.Кроме того, серия MFC оснащена стандартными двойными обратными соединениями для оптимальной гибкости применения и повышения сезонной эффективности до 10%. Максимальная рабочая температура теплообменника 240 ° F позволяет использовать более широкий диапазон рабочих температур и при необходимости удовлетворять требованиям приложений с более высокими температурами, но позволяет зданию сбрасывать температуру воды для конденсации в промежуточные месяцы.

Серия MFC оснащена лучшими в отрасли мощными горелками, выбросы которых соответствуют самым строгим требованиям по NOx и CO.Полностью модулируемая горелка также соответствует стандартам AERCO в отношении энергоэффективности, долговечности, надежности и качества конструкции.

Котлы MFC могут использоваться как индивидуальные блоки, так и в модульном исполнении, с возможностью выбора режимов работы. В дополнение к управлению котлом в соответствии с постоянной уставкой, графиком сброса внутреннего / наружного или сигналом 0-10 В, один или несколько блоков могут быть интегрированы через протокол связи Modbus. Для котельных установок с 2 или более котлами доступный контроллер последовательности, предназначенный для оптимизации эффективности установки, обеспечивает правильное решение.Точно так же системы MFC могут быть легко интегрированы с системой управления энергопотреблением или системой автоматизации здания в масштабах всего предприятия.

Характеристики и преимущества

• Природный газ, пропан или двойное топливо (мазут № 2)
• Полная конденсация на природном газе / пропане
• Способность к конденсации на мазуте № 2 (содержание серы <15 ppm)
• Up до 5: 1 (20%) при сжигании на природном газе или пропане
• Высококачественный комбинированный теплообменник из углеродистой стали / нержавеющей стали 316Ti с 4 проходами
• Возможность использования установок с регулируемым первичным потоком
• Выбросы NOx до 40 частей на миллион или меньше при всех скоростях горения при сжигании природного газа
• Двойные патрубки обратной воды
• Точный контроль температуры
• Лучшая в отрасли мощная горелка (Riello)
• Канальный воздуховод для горения
• Простота обслуживания
• Приемлемые вентиляционные материалы AL29-4C
• Опции управления: постоянная уставка, внутренний / наружный сброс, удаленная уставка, сигнал 0-10 В или ModBus

% PDF-1.6 % 1584 0 объект > эндобдж xref 1584 1124 0000000016 00000 н. 0000025107 00000 п. 0000025266 00000 п. 0000025399 00000 п. 0000025490 00000 н. 0000025581 00000 п. 0000036718 00000 п. 0000037016 00000 п. 0000037065 00000 п. 0000037144 00000 п. 0000037193 00000 п. 0000037242 00000 п. 0000037291 00000 п. 0000037340 00000 п. 0000037389 00000 п. 0000037438 00000 п. 0000037487 00000 п. 0000037536 00000 п. 0000037585 00000 п. 0000037634 00000 п. 0000037683 00000 п. 0000037732 00000 п. 0000037781 00000 п. 0000037830 00000 п. 0000037879 00000 п. 0000037928 00000 п. 0000037977 00000 п. 0000038026 00000 п. 0000038075 00000 п. 0000038124 00000 п. 0000038173 00000 п. 0000038222 00000 п. 0000038271 00000 п. 0000038320 00000 п. 0000038369 00000 п. 0000038418 00000 п. 0000038467 00000 п. 0000038516 00000 п. 0000038565 00000 п. 0000038614 00000 п. 0000038663 00000 п. 0000038712 00000 п. 0000038751 00000 п. 0000038800 00000 н. 0000038849 00000 п. 0000038898 00000 п. 0000038948 00000 н. 0000038997 00000 п. 0000039046 00000 н. 0000039095 00000 п. 0000039146 00000 п. 0000039195 00000 п. 0000039244 00000 п. 0000039293 00000 п. 0000039344 00000 п. 0000039393 00000 п. 0000039442 00000 п. 0000039493 00000 п. 0000039542 00000 п. 0000039591 00000 п. 0000039642 00000 н. 0000039691 00000 п. 0000039740 00000 п. 0000039790 00000 н. 0000039839 00000 п. 0000039888 00000 п. 0000039939 00000 н. 0000039988 00000 н. 0000040037 00000 п. 0000040086 00000 п. 0000040135 00000 п. 0000040184 00000 п. 0000040234 00000 п. 0000040283 00000 п. 0000040332 00000 п. 0000040381 00000 п. 0000040431 00000 п. 0000040481 00000 п. 0000040530 00000 п. 0000040580 00000 п. 0000040630 00000 п. 0000040679 00000 п. 0000040728 00000 п. 0000040778 00000 п. 0000040827 00000 н. 0000040876 00000 п. 0000040926 00000 п. 0000040975 00000 п. 0000041024 00000 п. 0000041074 00000 п. 0000041123 00000 п. 0000041172 00000 п. 0000041222 00000 п. 0000041271 00000 п. 0000041321 00000 п. 0000041370 00000 п. 0000041419 00000 п. 0000041468 00000 п. 0000041518 00000 п. 0000041567 00000 п. 0000041617 00000 п. 0000041666 00000 п. 0000041716 00000 п. 0000041765 00000 п. 0000041814 00000 п. 0000041863 00000 п. 0000041912 00000 п. 0000041961 00000 п. 0000042010 00000 п. 0000042059 00000 п. 0000042108 00000 п. 0000042157 00000 п. 0000042206 00000 п. 0000042255 00000 п. 0000042304 00000 п. 0000042354 00000 п. 0000042404 00000 п. 0000042454 00000 п. 0000042504 00000 п. 0000042554 00000 п. 0000042604 00000 п. 0000042654 00000 п. 0000042703 00000 п. 0000042753 00000 п. 0000042803 00000 п. 0000042852 00000 п. 0000042901 00000 п. 0000042950 00000 п. 0000042999 00000 н. 0000043049 00000 п. 0000043098 00000 п. 0000043148 00000 п. 0000043198 00000 п. 0000043248 00000 н. 0000043298 00000 п. 0000043348 00000 п. 0000043398 00000 п. 0000043447 00000 п. 0000043496 00000 п. 0000043545 00000 п. 0000043594 00000 п. 0000043643 00000 п. 0000043692 00000 п. 0000043741 00000 п. 0000043790 00000 п. 0000043839 00000 п. 0000043888 00000 п. 0000043937 00000 п. 0000043986 00000 п. 0000044035 00000 п. 0000044084 00000 п. 0000044133 00000 п. 0000044182 00000 п. 0000044231 00000 п. 0000044280 00000 п. 0000044329 00000 п. 0000044378 00000 п. 0000044427 00000 п. 0000044476 00000 п. 0000044526 00000 п. 0000044575 00000 п. 0000044624 00000 п. 0000044673 00000 п. 0000044722 00000 п. 0000044771 00000 п. 0000044820 00000 н. 0000044869 00000 п. 0000044918 00000 п. 0000044967 00000 п. 0000045016 00000 п. 0000045065 00000 п. 0000045114 00000 п. 0000045163 00000 п. 0000045213 00000 п. 0000045263 00000 п. 0000045313 00000 п. 0000045363 00000 п. 0000045412 00000 п. 0000045461 00000 п. 0000045510 00000 п. 0000045559 00000 п. 0000045608 00000 п. 0000045657 00000 п. 0000045706 00000 п. 0000045755 00000 п. 0000045804 00000 п. 0000045853 00000 п. 0000045903 00000 п. 0000045953 00000 п. 0000046002 00000 п. 0000046051 00000 п. 0000046101 00000 п. 0000046150 00000 п. 0000046199 00000 п. 0000046248 00000 п. 0000046297 00000 п. 0000046346 00000 п. 0000046395 00000 п. 0000046444 00000 н. 0000046493 00000 п. 0000046542 00000 п. 0000046591 00000 п. 0000046640 00000 п. 0000046689 00000 п. 0000046738 00000 п. 0000046787 00000 п. 0000046836 00000 п. 0000046885 00000 п. 0000046934 00000 п. 0000046983 00000 п. 0000047032 00000 п. 0000047081 00000 п. 0000047130 00000 н. 0000047179 00000 п. 0000047228 00000 п. 0000047277 00000 н. 0000047326 00000 п. 0000047375 00000 п. 0000047424 00000 п. 0000047475 00000 п. 0000047524 00000 п. 0000047573 00000 п. 0000047622 00000 п. 0000047671 00000 п. 0000047720 00000 п. 0000047769 00000 п. 0000047818 00000 п. 0000047867 00000 п. 0000047916 00000 п. 0000047965 00000 п. 0000048014 00000 п. 0000048063 00000 п. 0000048112 00000 п. 0000048161 00000 п. 0000048210 00000 п. 0000048259 00000 п. 0000048308 00000 п. 0000048357 00000 п. 0000048406 00000 п. 0000048455 00000 п. 0000048504 00000 п. 0000048553 00000 п. 0000048602 00000 н. 0000048651 00000 п. 0000048700 00000 н. 0000048749 00000 п. 0000048798 00000 п. 0000048847 00000 н. 0000048896 00000 н. 0000048945 00000 п. 0000048994 00000 н. 0000049043 00000 н. 0000049092 00000 п. 0000049141 00000 п. 0000049190 00000 п. 0000049239 00000 п. 0000049288 00000 п. 0000049337 00000 п. 0000049386 00000 п. 0000049437 00000 п. 0000049486 00000 п. 0000049535 00000 п. 0000049584 00000 п. 0000049633 00000 п. 0000049682 00000 п. 0000049731 00000 п. 0000049780 00000 п. 0000049829 00000 п. 0000049878 00000 п. 0000049927 00000 н. 0000049976 00000 н. 0000050025 00000 п. 0000050074 00000 п. 0000050123 00000 п. 0000050172 00000 п. 0000050221 00000 п. 0000050271 00000 п. 0000050320 00000 п. 0000050369 00000 п. 0000050418 00000 п. 0000050467 00000 п. 0000050516 00000 п. 0000050565 00000 п. 0000050614 00000 п. 0000050663 00000 п. 0000050712 00000 п. 0000050761 00000 п. 0000050811 00000 п. 0000050860 00000 п. 0000050909 00000 н. 0000050959 00000 п. 0000051009 00000 п. 0000051059 00000 п. 0000051109 00000 п. 0000051158 00000 п. 0000051208 00000 п. 0000051258 00000 п. 0000051308 00000 п. 0000051358 00000 п. 0000051407 00000 п. 0000051456 00000 п. 0000051505 00000 п. 0000051555 00000 п. 0000051605 00000 п. 0000051655 00000 п. 0000051705 00000 п. 0000051755 00000 п. 0000051804 00000 п. 0000051853 00000 п. 0000051902 00000 п. 0000051951 00000 п. 0000052000 00000 н. 0000052049 00000 п. 0000052098 00000 п. 0000052147 00000 п. 0000052196 00000 п. 0000052245 00000 п. 0000052294 00000 п. 0000052343 00000 п. 0000052392 00000 п. 0000052441 00000 п. 0000052490 00000 п. 0000052539 00000 п. 0000052588 00000 п. 0000052638 00000 п. 0000052688 00000 п. 0000052737 00000 п. 0000052786 00000 п. 0000052836 00000 п. 0000052885 00000 п. 0000052934 00000 п. 0000052984 00000 п. 0000053033 00000 п. 0000053082 00000 п. 0000053132 00000 п. 0000053181 00000 п. 0000053231 00000 п. 0000053280 00000 п. 0000053330 00000 п. 0000053379 00000 п. 0000053428 00000 п. 0000053477 00000 п. 0000053527 00000 п. 0000053576 00000 п. 0000053625 00000 п. 0000053674 00000 п. 0000053723 00000 п. 0000053772 00000 п. 0000053821 00000 п. 0000053870 00000 п. 0000053919 00000 п. 0000053968 00000 п. 0000054017 00000 п. 0000054066 00000 п. 0000054115 00000 п. 0000054164 00000 п. 0000054213 00000 п. 0000054262 00000 п. 0000054311 00000 п. 0000054360 00000 п. 0000054409 00000 п. 0000054458 00000 п. 0000100756 00000 н. 0000147453 00000 п. 0000194011 00000 н. 0000194302 00000 н. 0000194526 00000 н. 0000240925 00000 н. 0000287440 00000 н. 0000287614 00000 н. 0000287844 00000 н. 0000329320 00000 н. 0000370240 00000 н. 0000416280 00000 н. 0000418975 00000 н. 0000419049 00000 н. 0000419234 00000 н. 0000419308 00000 п. 0000419494 00000 п. 0000419568 00000 н. 0000419754 00000 н. 0000419825 00000 н. 0000420010 00000 н. 0000420348 00000 н. 0000421420 00000 н. 0000421494 00000 н. 0000421679 00000 п. 0000422431 00000 н. 0000422482 00000 н. 0000424850 00000 н. 0000424924 00000 н. 0000425109 00000 н. 0000426088 00000 н. 0000426162 00000 н. 0000426348 00000 п. 0000426908 00000 н. 0000426959 00000 н. 0000429628 00000 н. 0000429699 00000 н. 0000429883 00000 н. 0000430302 00000 п. 0000430353 00000 п. 0000432398 00000 н. 0000432475 00000 н. 0000432662 00000 н. 0000432733 00000 н. 0000432918 00000 н. 0000433424 00000 н. 0000433475 00000 н. 0000436321 00000 н. 0000436395 00000 н. 0000436582 00000 н. 0000436656 00000 н. 0000436841 00000 н. 0000437323 00000 п. 0000437374 00000 п. 0000440339 00000 п. 0000440419 00000 п. 0000440607 00000 н. 0000441242 00000 н. 0000441293 00000 н. 0000444597 00000 н. 0000444671 00000 н. 0000444856 00000 н. 0000445090 00000 н. 0000445688 00000 п. 0000445762 00000 н. 0000445948 00000 н. 0000447168 00000 н. 0000447245 00000 н. 0000447432 00000 н. 0000447506 00000 н. 0000447691 00000 н. 0000447768 00000 н. 0000447955 00000 н. 0000448029 00000 н. 0000448214 00000 н. 0000448288 00000 н. 0000448474 00000 н. 0000448548 00000 н. 0000448738 00000 н. 0000468362 00000 н. 0000468436 00000 н. 0000468622 00000 н. 0000468696 00000 п. 0000468882 00000 н. 0000468956 00000 н. 0000469142 00000 п. 0000469216 00000 н. 0000469402 00000 п. 0000469587 00000 н. 0000469661 00000 п. 0000469846 00000 н. 0000469920 00000 н. 0000470106 00000 п. 0000470180 00000 н. 0000470366 00000 н. 0000470440 00000 п. 0000470625 00000 н. 0000470696 00000 п. 0000470880 00000 н. 0000470954 00000 п. 0000471140 00000 н. 0000471220 00000 н. 0000471412 00000 н. 0000471486 00000 н. 0000471672 00000 н. 0000471743 00000 н. 0000471928 00000 н. 0000472002 00000 н. 0000472187 00000 н. 0000472261 00000 н. 0000472446 00000 н. 0000472520 00000 н. 0000472706 00000 н. 0000472777 00000 н. 0000472961 00000 н. 0000473038 00000 н. 0000473228 00000 н. 0000473299 00000 н. 0000473484 00000 н. 0000473558 00000 н. 0000473745 00000 н. 0000473819 00000 н. 0000474004 00000 н. 0000474078 00000 н. 0000474265 00000 н. 0000474339 00000 н. 0000474526 00000 н. 0000474606 00000 н. 0000474797 00000 н. 0000474874 00000 н. 0000475064 00000 н. 0000475514 00000 н. 0000476899 00000 н. 0000476973 00000 н. 0000477162 00000 н. 0000477236 00000 п. 0000477425 00000 н. 0000477502 00000 н. 0000477691 00000 п. 0000477807 00000 н. 0000478011 00000 н. 0000478106 00000 н. 0000478304 00000 н. 0000478399 00000 н. 0000478596 00000 н. 0000478688 00000 н. 0000478886 00000 н. 0000478975 00000 н. 0000479171 00000 н. 0000479257 00000 н. 0000479452 00000 н. 0000479535 00000 н. 0000479728 00000 н. 0000479811 00000 н. 0000480004 00000 н. 0000480078 00000 н. 0000480264 00000 н. 0000480350 00000 н. 0000480544 00000 н. 0000480618 00000 н. 0000480804 00000 н. 0000480878 00000 н. 0000481067 00000 н. 0000481141 00000 н. 0000481327 00000 н. 0000481401 00000 н. 0000481587 00000 н. 0000481772 00000 н. 0000481846 00000 н. 0000482031 00000 н. 0000482105 00000 н. 0000482291 00000 н. 0000482365 00000 н. 0000482551 00000 н. 0000482622 00000 н. 0000482806 00000 н. 0000482877 00000 н. 0000483063 00000 н. 0000483143 00000 п. 0000483335 00000 н. 0000483412 00000 н. 0000483600 00000 н. 0000483674 00000 н. 0000483863 00000 н. 0000483934 00000 н. 0000484123 00000 н. 0000484203 00000 н. 0000484395 00000 н. 0000484469 00000 н. 0000484656 00000 н. 0000484730 00000 н. 0000484917 00000 н. 0000484994 00000 н. 0000485183 00000 н. 0000485257 00000 н. 0000485445 00000 н. 0000485519 00000 н. 0000485707 00000 н. 0000485787 00000 н. 0000485979 00000 н. 0000486059 00000 н. 0000486252 00000 н. 0000486332 00000 н. 0000486523 00000 н. 0000486603 00000 н. 0000486796 00000 н. 0000486879 00000 н. 0000487072 00000 н. 0000487152 00000 н. 0000487343 00000 н. 0000487423 00000 н. 0000487613 00000 н. 0000487696 00000 н. 0000487889 00000 н. 0000488005 00000 н. 0000488209 00000 н. 0000488286 00000 н. 0000488477 00000 н. 0000488572 00000 н. 0000488770 00000 н. 0000488850 00000 н. 0000489042 00000 н. 0000489137 00000 н. 0000489334 00000 н. 0000489426 00000 н. 0000489624 00000 н. 0000489713 00000 н. 0000489909 00000 н. 0000489995 00000 н. 00004

00000 п. 00004 00000 н. 00004 00000 н. 00004

00000 н. 0000490742 00000 н. 0000490828 00000 н. 0000491022 00000 н. 0000491096 00000 н. 0000491286 00000 н. 0000491360 00000 н. 0000491549 00000 н. 0000491626 00000 н. 0000491816 00000 н. 0000491893 00000 н. 0000492081 00000 н. 0000492161 00000 п. 0000492350 00000 н. 0000492424 00000 н. 0000492612 00000 н. 0000492686 00000 н. 0000492874 00000 н. 0000492948 00000 н. 0000493137 00000 п. 0000493214 00000 н. 0000493406 00000 н. 0000493480 00000 н. 0000493669 00000 н. 0000493749 00000 н. 0000493939 00000 н. 0000494016 00000 н. 0000494208 00000 н. 0000494285 00000 н. 0000494474 00000 н. 0000494554 00000 н. 0000494746 00000 н. 0000494823 00000 н. 0000495013 00000 н. 0000495093 00000 н. 0000495284 00000 н. 0000495361 00000 п. 0000495550 00000 н. 0000495627 00000 н. 0000495816 00000 н. 0000495893 00000 н. 0000496083 00000 н. 0000496163 00000 п. 0000496355 00000 п. 0000496435 00000 н. 0000496626 00000 н. 0000496706 00000 н. 0000496899 00000 н. 0000496976 00000 н. 0000497166 00000 н. 0000497246 00000 н. 0000497437 00000 н. 0000497517 00000 н. 0000497710 00000 н. 0000497793 00000 н. 0000497986 00000 п. 0000498066 00000 н. 0000498257 00000 н. 0000498337 00000 н. 0000498527 00000 н. 0000498610 00000 н. 0000498803 00000 п. 0000498880 00000 н. 0000499071 00000 н. 0000499145 00000 п. 0000499334 00000 п. 0000499414 00000 н. 0000499606 00000 н. 0000499683 00000 н. 0000499873 00000 н. 0000499947 00000 н. 0000500137 00000 н. 0000500214 00000 н. 0000500404 00000 н. 0000500484 00000 н. 0000500674 00000 н. 0000500751 00000 п. 0000500942 00000 н. 0000501025 00000 н. 0000501218 00000 н. 0000501292 00000 н. 0000501482 00000 н. 0000501562 00000 н. 0000501753 00000 н. 0000501830 00000 н. 0000502020 00000 н. 0000502100 00000 н. 0000502290 00000 н. 0000502367 00000 н. 0000502555 00000 н. 0000502638 00000 н. 0000502831 00000 н. 0000502911 00000 н. 0000503100 00000 н. 0000503174 00000 н. 0000503362 00000 н. 0000503436 00000 н. 0000503624 00000 н. 0000503698 00000 н. 0000503887 00000 н. 0000503964 00000 н. 0000504156 00000 н. 0000504230 00000 н. 0000504419 00000 н. 0000504499 00000 н. 0000504689 00000 н. 0000504766 00000 н. 0000504956 00000 н. 0000505030 00000 н. 0000505217 00000 н. 0000505291 00000 н. 0000505478 00000 н. 0000505552 00000 н. 0000505739 00000 н. 0000505819 00000 н. 0000506010 00000 н. 0000506087 00000 н. 0000506277 00000 н. 0000506725 00000 н. 0000508110 00000 н. 0000508184 00000 н. 0000508373 00000 н. 0000508450 00000 н. 0000508642 00000 н. 0000508716 00000 н. 0000508905 00000 н. 0000508982 00000 н. 0000509171 00000 н. 0000509248 00000 н. 0000509437 00000 н. 0000509517 00000 н. 0000509709 00000 н. 0000509786 00000 н. 0000509976 00000 н. 0000510056 00000 н. 0000510247 00000 н. 0000510324 00000 н. 0000510513 00000 н. 0000510590 00000 н. 0000510779 00000 н. 0000510856 00000 н. 0000511046 00000 н. 0000511123 00000 н. 0000511313 00000 н. 0000511393 00000 н. 0000511584 00000 н. 0000511664 00000 н. 0000511858 00000 н. 0000511935 00000 н. 0000512125 00000 н. 0000512208 00000 н. 0000512400 00000 н. 0000512480 00000 н. 0000512671 00000 н. 0000512751 00000 н. 0000512943 00000 н. 0000513032 00000 н. 0000513226 00000 н. 0000513312 00000 н. 0000513506 00000 н. 0000513580 00000 н. 0000513769 00000 н. 0000513852 00000 н. 0000514046 00000 н. 0000514123 00000 н. 0000514313 00000 н. 0000514393 00000 н. 0000514586 00000 н. 0000514660 00000 н. 0000514850 00000 н. 0000514948 00000 н. 0000515145 00000 н. 0000515222 00000 н. 0000515412 00000 н. 0000515492 00000 н. 0000515682 00000 н. 0000515759 00000 н. 0000515950 00000 н. 0000516033 00000 н. 0000516226 00000 н. 0000516306 00000 н. 0000516497 00000 н. 0000516577 00000 н. 0000516767 00000 н. 0000516850 00000 н. 0000517043 00000 н. 0000517114 00000 н. 0000517300 00000 н. 0000517377 00000 н. 0000517565 00000 н. 0000517639 00000 н. 0000517828 00000 н. 0000517899 00000 н. 0000518088 00000 н. 0000518168 00000 н. 0000518360 00000 н. 0000518434 00000 н. 0000518621 00000 н. 0000518695 00000 н. 0000518882 00000 н. 0000518959 00000 н. 0000519148 00000 н. 0000519222 00000 н. 0000519410 00000 н. 0000519484 00000 н. 0000519672 00000 н. 0000519761 00000 н. 0000519958 00000 н. 0000520050 00000 н. 0000520247 00000 н. 0000520345 00000 н. 0000520543 00000 н. 0000520644 00000 н. 0000520845 00000 н. 0000520961 00000 н. 0000521171 00000 н. 0000521242 00000 н. 0000521427 00000 н. 0000521498 00000 н. 0000521682 00000 н. 0000521759 00000 н. 0000521949 00000 н. 0000522017 00000 н. 0000522201 00000 н. 0000522281 00000 п. 0000522475 00000 н. 0000522543 00000 н. 0000522726 00000 н. 0000522809 00000 н. 0000523001 00000 н. 0000523072 00000 н. 0000523256 00000 н. 0000523336 00000 н. 0000523527 00000 н. 0000523607 00000 н. 0000523799 00000 н. 0000523888 00000 н. 0000524082 00000 н. 0000524168 00000 н. 0000524362 00000 н. 0000524445 00000 н. 0000524639 00000 н. 0000524719 00000 н. 0000524912 00000 н. 0000525010 00000 н. 0000525207 00000 н. 0000525391 00000 н. 0000525576 00000 н. 0000525647 00000 н. 0000525831 00000 н. 0000525902 00000 н. 0000526087 00000 н. 0000526271 00000 н. 0000526345 00000 п. 0000526531 00000 н. 0000526605 00000 н. 0000526791 00000 н. 0000526880 00000 н. 0000527077 00000 н. 0000527151 00000 н. 0000527337 00000 н. 0000527429 00000 н. 0000527626 00000 н. 0000527700 00000 н. 0000527886 00000 н. 0000527984 00000 н. 0000528182 00000 н. 0000528256 00000 н. 0000528441 00000 п. 0000528542 00000 н. 0000528743 00000 н. 0000528859 00000 н. 0000529069 00000 н. 0000529140 00000 н. 0000529325 00000 н. 0000529396 00000 н. 0000529580 00000 н. 0000529648 00000 н. 0000529832 00000 н. 0000529900 00000 н. 0000530083 00000 н. 0000530154 00000 н. 0000530338 00000 н. 0000530412 00000 н. 0000530598 00000 н. 0000530672 00000 н. 0000530858 00000 н. 0000530932 00000 н. 0000531118 00000 н. 0000531192 00000 н. 0000531378 00000 н. 0000531452 00000 н. 0000531638 00000 н. 0000531712 00000 н. 0000531898 00000 н. 0000531975 00000 н. 0000532162 00000 н. 0000532346 00000 н. 0000532532 00000 н. 0000532717 00000 н. 0000532794 00000 н. 0000532981 00000 н. 0000533052 00000 н. 0000533236 00000 н. 0000533307 00000 н. 0000533493 00000 н. 0000533564 00000 н. 0000533749 00000 н. 0000533933 00000 н. 0000534007 00000 н. 0000534193 00000 п. 0000534267 00000 н. 0000534453 00000 п. 0000534527 00000 н. 0000534713 00000 н. 0000534787 00000 н. 0000534973 00000 п. 0000535047 00000 н. 0000535232 00000 н. 0000535306 00000 н. 0000535496 00000 п. 0000730962 00000 н. 0000767894 00000 н. 0000786388 00000 п. 0000786489 00000 н. 0000786693 00000 н. 0000786803 00000 п. 0000787005 00000 н. 0000787100 00000 н. 0000787296 00000 н. 0000787388 00000 н. 0000787583 00000 н. 0000788733 00000 н. 0000788819 00000 н. 0000789009 00000 н. 0000789438 00000 н. 00007
00000 н. 00007 00000 н. 00007 00000 н. 0000795667 00000 н. 0000824631 00000 н. 0000824705 00000 н. 0000824891 00000 н. 0000869415 00000 н. 0000869495 00000 п. 0000869682 00000 н. 0000952905 00000 н. 0000952979 00000 п. 0000953165 00000 н. 0001004734 00000 п. 0001004808 00000 п. 0001004994 00000 п. 0001152850 00000 п. 0001152927 00000 н. 0001153114 00000 п. 0001205904 00000 п. 0001205981 00000 п. 0001206168 00000 п. 0001206222 00000 п. 0001206271 00000 п. 0001206446 00000 п. 0001206526 00000 п. 0001206714 00000 п. 0001206788 00000 п. 0001206974 00000 п. 0001207051 00000 п. 0001207237 00000 п. 0001207311 00000 п. 0001207497 00000 п. 0001207574 00000 п. 0001207761 00000 п. 0001207835 00000 п. 0001208021 00000 п. 0001208101 00000 п. 0001208289 00000 п. 0001208363 00000 п. 0001208549 00000 п. 0001208623 00000 п. 0001208809 00000 п. 0001208883 00000 п. 0001209069 00000 п. 0001209146 00000 п. 0001209333 00000 п. 0001209407 00000 п. 0001209593 00000 п. 0001209670 00000 п. 0001209857 00000 п. 0001209928 00000 н. 0001210114 00000 п. 0001210200 00000 п. 0001210390 00000 п. 0001210473 00000 п. 0001210663 00000 п. 0001210749 00000 п. 0001210940 00000 п. 0001211017 00000 п. 0001211206 00000 п. 0001211286 00000 п. 0001211473 00000 п. 0001211553 00000 п. 0001211741 00000 п. 0001211821 00000 п. 0001212009 00000 пн 0001212086 00000 п. 0001212272 00000 н. 0001408671 00000 п. 0001408745 00000 п. 0001408931 00000 п. 0001446051 00000 п. 0001446125 00000 п. 0001446311 00000 п. 0001453765 00000 п. 0001453937 00000 п. 0001454017 00000 п. 0001454205 00000 п. 0001454306 00000 п. 0001454510 00000 п. 0001454590 00000 п. 0001454778 00000 п. 0001454888 00000 п. 0001455090 00000 п. 0001455176 00000 п. 0001455366 00000 п. 0001455452 00000 п. 0001455642 00000 п. 0001455737 00000 п. 0001455933 00000 п. 0001456016 00000 п. 0001456206 00000 п. 0001456298 00000 п. 0001456493 00000 п. 0001456579 00000 п. 0001456770 00000 п. 0001456856 00000 п. 0001457046 00000 п. 0001457138 00000 п. 0001457332 00000 н. 0001457418 00000 п. 0001457609 00000 п. 0001457683 00000 п. 0001457869 00000 н. 0001457964 00000 п. 0001458160 00000 п. 0001458240 00000 п. 0001458427 00000 н. 0001458528 00000 п. 0001458726 00000 п. 0001458800 00000 п. 0001458986 00000 п. 0001459102 00000 п. 0001459306 00000 п. 0001459380 00000 п. 0001459566 00000 п. 0001459643 00000 п. 0001459830 00000 п. 0001459907 00000 н. 0001460094 00000 п. 0001460174 00000 п. 0001460362 00000 п. 0001460439 00000 п. 0001460625 00000 п. 0001460702 00000 п. 0001460889 00000 п. 0001460969 00000 п. 0001461157 00000 п. 0001461234 00000 п. 0001461421 00000 п. 0001461495 00000 п. 0001461682 00000 п. 0001461762 00000 п. 0001461950 00000 п. 0001462024 00000 н. 0001462209 00000 п. 0001462283 00000 п. 0001462469 00000 п. 0001462546 00000 п. 0001462733 00000 п. 0001462918 00000 п. 0001462995 00000 н. 0001463182 00000 п. 0001463268 00000 п. 0001463458 00000 п. 0001463532 00000 п. 0001463717 00000 п. 0001463800 00000 п. 0001463990 00000 п. 0001464064 00000 п. 0001464250 00000 н. 0001464336 00000 п. 0001464527 00000 п. 0001464604 00000 п. 0001464793 00000 п. 0001464873 00000 п. 0001465060 00000 п. 0001465140 00000 п. 0001465328 00000 п. 0001465408 00000 п. 0001465596 00000 п. 0001465673 00000 п. 0001465859 00000 п. 0001465933 00000 пн 0001466119 00000 п. 0001466193 00000 п. 0001466379 00000 п. 0001466459 00000 п. 0001466647 00000 п. 0001466727 00000 н. 0001466915 00000 п. 0001467001 00000 п. 0001467191 00000 п. 0001467277 00000 н. 0001467467 00000 п. 0001467550 00000 п. 0001467740 00000 п. 0001467826 00000 п. 0001468017 00000 п. 0001468109 00000 п. 0001468303 00000 п. 0001468398 00000 п. 0001468594 00000 п. 0001468695 00000 п. 0001468893 00000 п. 0001469009 00000 пн 0001469213 00000 п. 0001470053 00000 п. 0001470707 00000 п. 0001471322 00000 п. 0001471985 00000 п. 0001472040 00000 п. 0000022776 00000 п. трейлер ] >> startxref 0 %% EOF 2707 0 объект > поток xX PM @ JE @ JDB (pHEF, l | R`ӢWZPE) “* ֯ qZvzy ބ | ֗ #?

Котлы центрального отопления – Возможности экспорта

Чтобы получить дополнительную информацию и сделать ставку, вам необходимо перейти на сторонний веб-сайт.

Описание

Предметом заказа является замена существующих источников тепла (топки – твердотопливные котлы), в том числе демонтаж и ликвидация существующего источника тепла, а также установка новых высокоэффективных твердотопливных котлов (эко-порошковых) 5 класса. с автоматической заправкой топливом в соответствии со стандартом PN EN 3035: 2012 в домашних хозяйствах национального муниципалитета Тушув. Проект реализуется в рамках проекта: «ОСТАНОВИТЕСЬ С SMOGIEM в коммуне Тушув Народовы – сокращение выбросов».
Предметом контракта является замена, на основании существующей технической документации, 16 неэффективных твердотопливных котлов на СО на новые высокоэффективные твердотопливные (эко-персиковые) котлы 5 класса с автоматической заправкой топлива. В частности: отключение существующих котлов с баками от системы центрального отопления, холодной и горячей воды, в существующих открытых системах, демонтаж (или отключение) расширительных баков открытой системы (в точке отсечки, установка отсечки клапаны и над ними вентиляционные отверстия), поставка и подключение новых котлов к системе центрального отопления, холодного и горячего водоснабжения.В объем заказа входит: демонтаж и передача жителю старого твердотопливного котла центрального отопления; поставка и установка на основании имеющейся документации 16 новых комплектов котлов эко-горох с автоматической подачей топлива (т.е. поставка и установка 6 котлов мин. 14 кВт, 6 котлов мин. мощностью 20 кВт, 1 шт. – котел с минимальной мощностью 24 кВт и 3 котла по 30 кВт), с адаптацией их установки к существующим системам отопления для центрального отопления и центрального отопления в помещениях, Требуется, чтобы котлы были изготовлены с классом энергоэффективности 5, установка от дымохода котла к существующему дымоходу вместе с ручным дросселем с возможностью ручной регулировки тяги в дымоходе, – подключение котла к существующей системе отопления здания (адаптированной к условиям здания), – установка необходимых устройств исходя из технического описания котла, а также датчиков внешней температуры.Стоимость подключения котла к существующей установке остается на стороне потребителя – установка счетчика тепловой энергии с гарантией. установка контроллера котла с датчиками внешней и комнатной температуры, датчиков, необходимых для взаимодействия с установкой центрального отопления, установка контроллера котла с внешними датчиками и датчиками температуры помещения, датчиков, необходимых для взаимодействия с установкой центрального отопления, – система центрального водяного отопления с регулировка трехходового клапана, проводка для правильной работы установки, с возможностью расширения устройством для чтения данных из Интернета через установленный веб-браузер, – схема теплоизоляции в соответствии с действующими стандартами, – схема промывки и – опрессовка установки, – заполнение установки, – заполнение установки, – заполнение пустот в стене или потолке после кабельных переходов, – пуск, регулировка и участие в технической приемке установки, – обучение пользователь в правильной и безопасной эксплуатации установки и ее текущем обслуживании, – см. Раздел «Установка и обслуживание».Заказчик. Установка для каждого места, содержащего: a. а. схема установки, б. протокол утечки гидравлической системы, c. сертификат установки, то есть документ, подписанный сертифицированным установщиком, подтверждающий технические параметры установки, утвержденной для использования, d. простая инструкция по эксплуатации установки на польском языке, эл. декларации соответствия или сертификаты безопасности .., сертификаты соответствия на встроенные материалы, ф. технические карты на установку, г. гарантийные талоны на установку, т.е.протокол обучения пользователя безопасной эксплуатации установки с передачей инструкции по эксплуатации, j. протокол приемки установки, подписанный двумя представителями Заказчика и подрядчика, с участием пользователя, – схема регулирования установки в 2025 году в рамках гарантии, предоставленной для обеспечения ее номинальных рабочих параметров – схема других элементов, включенных в приложение к ТЗ, включая типовое соглашение, составляющее приложение к ТЗ.
