Регистр отопления – водо-воздушный трубчатый теплообменник, используемый в качестве отопительного прибора в системах водяного отопления в жилых и нежилых помещениях. Регистры конструктивно проще и дешевле радиаторов отопления, они надежны и неприхотливы в работе, доступны для самостоятельного изготовления. Однако для достижения высокой эффективности системы отопления необходимо правильно рассчитать, подобрать и смонтировать регистры. Эти вопросы подробно рассмотрены в данной статье.

Регистры отопления – простое и доступное решение для отопления домов и нежилых помещений

Виды регистров отопления

Конструктивно все регистры отопления являются простыми трубчатыми теплообменниками типа «вода-воздух», которые отдают тепло за счет конвекции (в меньшей степени) и излучения (в большей степени). Однако на практике реализация функций этих приборов может достигаться различными путями, что обуславливает различие в конструкции регистров и материалах изготовления, способах соединения и подключения, дополнительному функционалу и т.

д.

По форме и конструкции

Существует два основных конструктивных типа регистров отопления:

• Секционные;
• Змеевиковые (S-образные).

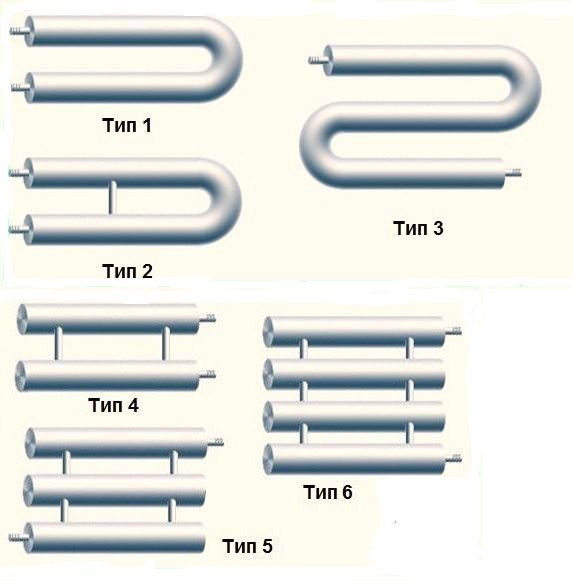

Типы регистров отопления

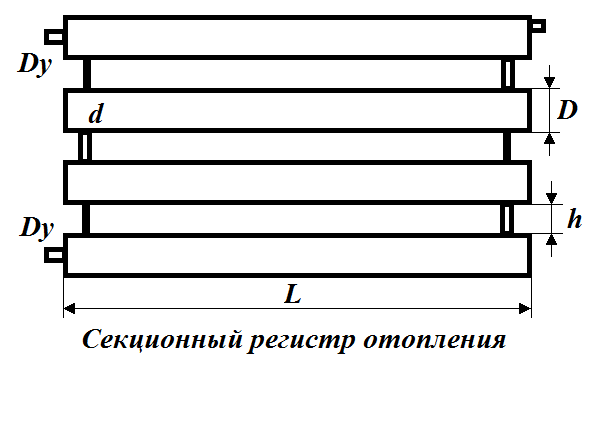

Секционный регистр отопления состоит из ряда параллельных труб (от 2 до 5) одинакового диаметра, заваренных с торцов, и соединенных друг с другом поперечными перемычками из труб меньшего диаметра. Эта конструкция наиболее проста в изготовлении, однако она обладает невысокими эстетическими качествами. Соединение труб в регистрах данного типа может осуществляться двумя способами:

• Колонка – перемычки расположены с обеих сторон всех труб;
• Нитка – по одной перемычке между каждой парой труб (создается один непрерывный поток теплоносителя).

Способы соединения труб в приборах секционного типа

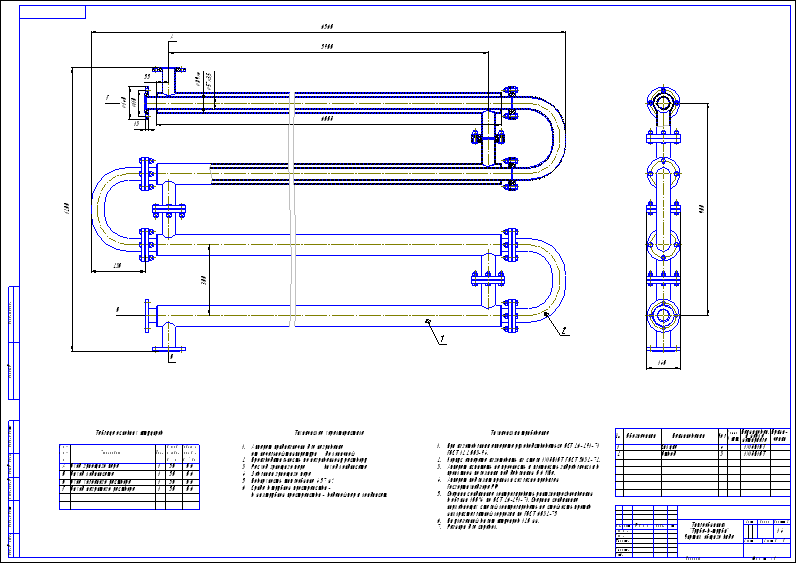

Змеевиковый регистр отопления состоит из ряда параллельных труб, соединенных торцевыми полукруглыми перемычками того же диаметра.

Также змеевик может изготавливаться из одной трубы путем ее гибки – обычно этот способ используется для производства полотенцесушителей и регистров малых размеров.

По способу подключения

Регистры могут подключаться к системе отопления тремя способами:

• Диагональное подключение – ввод в верхней точке, вывод в нижней точке, вода проходит по всему регистру, чем достигается наибольшая теплоотдача и эффективность всего прибора;
• Нижнее подключение – ввод и вывод расположены снизу, эффективность регистра понижается, однако такое подключение позволяет улучшить эстетические качества конструкции;
• Верхнее подключение – ввод и вывод расположены сверху, такое подключение наименее эффективно, оно используется только в случае крайней необходимости.

Наиболее эффективная схема подключения регистра отопления (диагональная)

По материалу изготовления

Приборы изготавливаются из различных материалов:

• Стальные трубы гладкие и с оребрением – стандартные электросварные или бесшовные трубы с покрытием (цинковым) или без него;
• Чугунные трубы гладкостенные и с оребрением – специальные трубы, обладающие увеличенной площадью поверхности;
• Трубы круглого сечения и профильные из нержавеющей стали;
• Трубы круглого сечения и профильные из цветных металлов – меди, алюминия.

Наиболее часто используются гладкостенные трубы диаметром 48 – 159 мм из стали различных марок, легко поддающиеся сварке и механической обработке (именно такие регистры чаше встречаются в продаже). Реже находят применение регистры из нержавеющей трубы, обычно они изготавливаются гнутьем без применения сварки. Чугунные регистры также находят относительно небольшое применение, так как они тяжелы, имеют невысокие эстетические качества и практически не поддаются ремонту. Регистры из цветных металлов наиболее дорогие и находят ограниченное применение в тех случаях, когда необходимо обеспечить высокие эстетические качества помещения.

Регистр отопления из трубы с оребрением

По функционалу

Основная масса регистров не имеет дополнительного функционала – это простые трубы, в которых могут быть предусмотрены кран Маевского, кран для очистки от отложений, штуцеры для отвода горячей воды и т.д. Но некоторое распространение получили автономные передвижные отопительные приборы, выполненные в виде регистров со встроенными электронагревателями. Такие приборы являются интересным решением для отопления хозяйственных построек, гаражей, производственных и иных нежилых помещений.

Расчет регистров отопления

При расчете количества, типа и расположения регистров в помещении необходимо учитывать массу параметров: климат региона, объем помещения, высоту потолков, площадь внешних стен и их ориентация относительно сторон горизонта, этажность здания и расположение помещения относительно других отапливаемых/неотапливаемых помещений, наличие и площадь окон и дверей, теплотехнические характеристики здания (материал стен, наличие теплоизолятора) и т.д. Точные расчеты производятся соответствующими специалистами, однако для частного домостроения достаточно воспользоваться приблизительной оценкой.

Для расчета тепловой мощности, которой должны обладать регистры, необходимо воспользоваться данными о тепловых потерях помещения. Тепловые потери считаются на квадратный метр площади помещения, в среднем они имеют следующие значения:

• Комната с одной внешней стеной и одним окном – около 100 Вт/кв. м;
• Комната с двумя внешними стенами и одним окном – около 120 Вт/кв. м;
• Комната с двумя внешними стенами и двумя окнами – около 130 Вт/кв. м.

Для компенсации потерь тепловая мощность отопительных приборов должна быть на 20% (для северных регионов – на 40%) выше найденных значений.

Тепловая мощность прибора отопления рассчитывается по формуле:

Q = K·F·∆t·0,9

где Q – тепловая мощность (Вт), K – коэффициент теплопередачи (Вт/(кв. м·°C), зависит от материала трубы, типа теплоносителя и некоторых конструктивных особенностей), F – площадь поверхности трубы (кв. м, для труб круглого сечения рассчитывается по формуле πdl, где π – 3,14, d – диаметр трубы и l – длины трубы), ∆t – разница температур, 0,9 – коэффициент для многорядных регистров (с числом рядов от 2 и выше), при расчете тепловой мощности одной трубы данный коэффициент не используется.

В домах малой этажности и площади разница температур в среднем составляет 60 – 70 °C, при этом коэффициент теплопередачи многорядных регистров из труб диаметром до 50 мм составляет 12,8 Вт/(кв.

м·°C), из труб диаметром свыше 50 мм – 10,5 Вт/(кв. м·°C).

Разнообразие регистров отопления позволяет подобрать прибор для любых помещений и сооружений

Нетрудно посчитать, что теплопотери небольшой комнаты площадью 10 кв. м с одной внешней стеной и одним окном составляют около 1000 Вт – для такого помещения необходимы регистры с тепловой мощностью 1200 Вт. При наличии длинной стены с окном такую мощность можно получить от одного 4-рядного регистра длиной 3 м из труб диаметром 57 мм. Но чаще всего стены с окнами имеют малую длину, поэтому можно использовать один 4-рядный регистр длиной 1,5 м из труб диаметром 108 мм. Разумеется, можно подобрать и приборы с иными параметрами – они рассчитываются по указанной выше формуле, а при использовании покупных регистров следует использовать информацию из паспорта к прибору.

Особо следует указать, что змеевиковые регистры при одинаковых размерах обладают большей мощностью, чем секционные. Например, для указанного помещения подойдет змеевиковый 4-рядный регистр длиной 2,5 м из труб диаметром 57 мм или 3-рядный регистр длиной 1,5 м из труб диаметром 108 мм. Разница весьма ощутимая, она сказывается и на стоимости прибора.

Монтаж регистров отопления

При монтаже регистров отопления необходимо учитывать ряд рекомендаций общего характера:

• Регистры располагаются на стенах с окнами;
• Наиболее эффективно применение регистров в многотрубных системах отопления;
• Каждый регистр на входе и выходе должен иметь краны;
• В верхней точке регистра необходимо предусмотреть кран Маевского.

Основные типы систем отопления частного дома

Обычно регистры имеют большую массу, поэтому для них необходимо предусмотреть надежные крепления к стене с помощью стальных кронштейнов. Соединение с системой отопления может осуществляться сваркой, однако в ряде случаев удобнее воспользоваться резьбовыми соединениями. Приборы рекомендуется покрывать термостойкой краской, однако слой ее не должен быть слишком большим. В дальнейшем регистры отопления необходимо регулярно осматривать и в случае необходимости выполнять ремонт или замену.

Регистры отопления из профильной трубы и технические характеристики

Какой бы вариант водяного отопления мы ни рассматривали, в нем всегда будут присутствовать нагревательные приборы, от которых непосредственно  передается тепло в помещение. Обычно ими являются радиаторы, но не только они могут выполнять подобную функцию. То же самое способны делать и регистры отопления.

• А что это такое?
• Некоторые подробности о регистрах
• Устройство регистров
• Особенности регистров

А что это такое?

По сути дела, они являются некоей разновидностью радиатора отопления. Что они собой представляют, понятно из приведенного фото

Регистры отопления

Регистром отопления  называют параллельно расположенные трубы, соединенные между собой перемычками. С одной стороны в них поступает горячая вода из отопления, с другой уходит уже остывший теплоноситель. Подобные устройства выполняют ту же самую роль, что и радиаторы, и могут быть использованы вместо них. Как правило, отопление из регистров используется в промышленных помещениях, цехах, некоторых общественных зданиях и т.д.

Некоторые подробности о регистрах

Здесь надо отметить, что регистры отопления из труб были особенно популярны в недалеком прошлом. Причиной являлся дефицит обычных радиаторов и их низкое качество. Из-за этого во многих случаях на промышленных предприятиях для собственных нужд осуществлялось изготовление регистров отопления. Однако это не означает, что подобные устройства являются каким-то суррогатом нагревательных приборов.

Виды регистров отопления

Им присущи и определенные достоинства, среди которых стоит отметить:

• возможность обогрева помещений большой площади – цехов, складов и других аналогичного назначения;
• использование для обогрева так называемого «мягкого» тепла. Дело в том, что любые, в том числе самодельные, регистры отопления отличаются значительной длиной и занимают, как правило, достаточно обширную площадь. Благодаря этому источник тепла в большом помещении получается не точечный, а протяженный, и обогрев осуществляется не локально, а по всему его объему;
• простоту ухода. Поверхность регистров из-за использования обычных труб ровная, на ней не образуется труднодоступных мест для скапливания пыли, что не создает трудностей при уборке;
• способность при качественном изготовлении выдерживать значительные давления и температуры.

Но в то же время стоит отметить, что любые регистры отопления технические характеристики имеют худшие, чем у радиаторов такого же размера. Связано это с меньшей поверхностью регистров, с которой и происходит отдача тепла.

Устройство регистров

 Обычно для их изготовления используются трубы, чаще всего стальные, регистры отопления делают из труб, имеющих диаметр от тридцати двух до двухсот и более миллиметров. Форма, расположение и количество труб может быть разным, как это показано на приведенном рисунке.

Типы регистров

У любого подобного прибора имеется один входной и выходной патрубки, а также специальный штуцер для подключения воздухоотводчика. Существует ряд требований, которые необходимо учитывать, если изготавливать регистры отопления своими руками:

• не стоит применять трубы большого сечения, они потребуют для прогрева значительного объема теплоносителя, а в этом случае существует вероятность, что отопительный котел не справится с нагревом такого объема воды. Оптимальным специалисты считают диаметр тридцать два миллиметра;
• используемые трубы не должны располагаться слишком близко, рекомендуется выдерживать между ними расстояние на пятьдесят миллиметров больше, чем диаметр трубы. Благодаря этому улучшается теплоотдача.

Вот фактически все основные требования к регистрам, никакой чертеж для их изготовления не нужен. Главными факторами являются длина и диаметр трубы. Для их определения нужно провести расчет регистров отопления, основанный на характеристиках конкретного помещения.

В качестве справочных данных можно привести сведения, что один метр регистра из трубы диаметром шестьдесят миллиметров может обогревать площадь, равную одному квадратному метру.

В принципе, возникшую задачу, как рассчитать регистр отопления, можно решить, воспользовавшись специальными онлайн калькуляторами.

Для изготовления могут использоваться не только гладкие трубы, можно сделать регистры отопления из профильной трубы. Но это не единственное отличие, возникающее при производстве подобных устройств. Могут быть алюминиевые регистры отопления, хотя по многочисленным отзывам срок их службы в условиях центрального отопления в городе оказывается ниже, чем у стальных. Существуют также другие варианты создания регистров. В частности, используя специальную чугунную ребристую трубу, можно изготовить чугунные регистры отопления, но для этого потребуется совсем другая технология.

Принципиальная схема регистров отопления

Особенности регистров

Простота изготовления регистров подразумевает многообразие форм, которые могут принимать такие устройства. Это оценили дизайнеры и во многих случаях широко используют подобную возможность. Так, ими созданы вертикальные алюминиевые регистры отопления, которые параллельно своей основной функции по обогреву помещения служат и элементом декора. В то же время регистру может быть придана самая неожиданная форма, например такая, как показано на фотографии.

Оригинальный регистр отопления

Если есть опыт работы со сварочным аппаратом, то регистры отопления могут быть сделаны самостоятельно. Задача, как правильно сварить регистр отопления, для своего решения подразумевает несколько достаточно простых действий. Надо подготовить в необходимом количестве заготовки равной длины. На их торцы наваривают заглушки, в которых делают отверстия для подсоединения или ставят специальные патрубки. Все определяется тем, как будет в дальнейшем устанавливаться регистр в систему отопления – сваркой или с помощью резьбового соединения.

Проблема, как сварить регистр отопления в единое целое, решается путем использования отводов. Осталось только установить краны для выпуска воздуха и покрасить готовое изделие.

Монтаж регистров отопления, если они предназначены для соединения с системой отопления при помощи резьбы, ничем не отличается от установки обычных радиаторов. Если же соединение не предусматривает этого, то потребуется выполнение сварочных работ.

В качестве альтернативы всем привычным радиаторам отопления могут быть использованы такие устройства, как регистры. Правда, их лучше всего применять в каких-либо вспомогательных помещениях: мастерской, гараже, кладовке. Но они вполне могут быть обыграны как часть интерьера обычных комнат.

Руководство по проверке систем отопления, вентиляции и кондиционирования воздуха — Дом ужасов InterNACHI

ПРАКТИЧЕСКИЕ СТАНДАРТЫ

Международные практические стандарты проверки систем отопления, вентиляции и кондиционирования воздуха находятся на сайте www.nachi.org/sop.

РАЗМЕР И КАТЕГОРИЯ

Газовые приборы классифицируются по категориям, чтобы можно было выбрать соответствующую систему вентиляции. Существует четыре категории, основанные на давлении, создаваемом в вентиляционном отверстии, и на том, создает ли температура дымовых газов конденсацию.

Обычно в домах США можно найти печи и котлы категории I и категории IV. Категория I не дает конденсата. Категория IV работает с избыточным давлением дымоотвода и конденсирует дымовые газы, а их дымоотводные трубы изготовлены из ПВХ-пластика.

Вентиляционные клапаны типа B предназначены для вентиляции неконденсирующихся газовых приборов, оборудованных вытяжным колпаком, или приборов с принудительной вентиляцией с неположительным вентиляционным давлением.

Отопительное и охлаждающее оборудование и приборы должны иметь размеры в соответствии с Руководством S и Руководством J Американских подрядчиков по кондиционированию воздуха.

Наблюдение

Печь в топочном помещении относится к оборудованию категории I, которое работает при отрицательном или нейтральном вентиляционном давлении. Это не конденсационный прибор. В нем используется вытяжной вентилятор.

Вы можете подтвердить это наблюдение, проверив информационную наклейку производителя прибора. На этом приборе он расположен на передней крышке рядом с вентилятором.

Наблюдение

Эффективность печи составляет 80%. Вы можете рассчитать эффективность, разделив выходную БТЕ на входную БТЕ, указанную на наклейке производителя. Или может быть прикреплена наклейка эффективности, например желтая наклейка.

ДОСТУП

Отопительное и охлаждающее оборудование и приборы должны быть доступны для осмотра, текущего обслуживания, ремонта и замены.

Осмотр

Производителю требуется 24 дюйма перед устройством для доступа.

2015 IRC M1305 рекомендует, чтобы перед печью было ровное рабочее пространство размером не менее 30 дюймов на 30 дюймов. Муниципалитетам может потребоваться не менее 30 дюймов свободного пространства перед печью, что может быть достигнуто в небольшом помещении, если дверь в помещение открывается перед печью.

Печь в топочной доступна для обслуживания.

Наблюдение

В непосредственной близости от газовой печи находятся горючие стеновые материалы. По данным производителя, минимальное расстояние от задней стороны прибора составляет 0 дюймов.

ВСПОМОГАТЕЛЬНЫЙ ПОДДОН

Приборы категории IV выделяют конденсат. Конденсационно-конденсаторный прибор должен быть снабжен вспомогательным поддоном для слива конденсата, где может произойти структурное повреждение строительных компонентов дома в случае утечки дренажа конденсата. Кастрюля не нужна, если в приборе установлено устройство автоматического отключения.

Наблюдение

В этой установке кастрюля не требуется.

НАСОС ДЛЯ КОНДЕНСАТА

Насосы для конденсата должны быть подключены к устройству таким образом, чтобы при отказе насоса устройство отключалось. Конденсатный насос должен иметь возможность отключения при переливе.

Обнаружение

Не установлен дренаж конденсата или насос для испарителя центрального кондиционера.

ВОЗДУХ ДЛЯ ГОРЕНИЯ

Воздух для горения необходим для полного сгорания топливного газа, разбавления дымовых газов и вентиляции газовых приборов и помещений, в которых они установлены. Недостаток воздуха для горения может привести к неполному сгоранию топлива, неисправности прибора и утечке дымовых газов. Газовые приборы часто конкурируют с другим оборудованием и системами за доступный воздух для горения и добавочный воздух в доме. Подача добавочного воздуха может помочь приборам с естественной тягой, компенсируя влияние приводных вытяжных устройств и оборудования в доме, включая камины, вытяжные вентиляторы, системы вентиляции, сушилки для белья и аналогичные приборы и оборудование.

Существует пять методов подачи воздуха для горения, перечисленных в IRC G2407 2015 г., от простых до сложных:

• весь воздух в помещении,
• весь наружный воздух,
• комбинированный внутренний и наружный воздух,
• механическая подача воздуха для горения и
• инженерный дизайн.

Эти методы подачи воздуха для горения применяются в основном к приборам с атмосферной горелкой с естественной тягой и к приборам с вентилятором категории 1. Приборы категорий 2, 3 и 4 должны быть обеспечены воздухом для горения в соответствии с инструкциями производителя.

МЕТОДЫ ПОДАЧИ ВОЗДУХА ДЛЯ ГОРЕНИЯ

Воздух для горения в помещении

Требуемый объем воздуха в помещении для использования в качестве воздуха для горения определяется пятью различными способами в соответствии с 2017 IRC G2407.5, за исключением случаев, когда известно, что скорость инфильтрации меньше 0,40 воздухообмена в час (ACH). Термины «замкнутое пространство», «незамкнутое пространство» и «необычно тесная конструкция» больше не используются.

Требуемый объем воздуха в помещении определяется двумя методами, если только известная скорость инфильтрации не меньше 0,40 ACH:

• один основан на фактической скорости инфильтрации воздуха, измеренной в доме, а
• другой основан на знакомых 50 кубических футах на 1000 БТЕ/ч.

Проемы для соединения внутренних помещений

Если проемы используются для соединения смежных внутренних помещений на одном этаже с целью увеличения доступного объема воздуха, могут быть предусмотрены известные высокие и низкие проемы. Отверстия должны быть постоянно открыты, и каждое отверстие должно иметь размер не менее 100 квадратных дюймов. Одно отверстие должно находиться в пределах 12 дюймов от верхней части корпуса, а другое — в пределах 12 дюймов от нижней части корпуса.

Отверстие для наружного воздуха для горения

Отверстия, напрямую связанные с наружным воздухом или с помещениями, которые естественным образом вентилируются наружным воздухом, такими как подвалы или чердаки, допустимы. Отверстия для воздуха для горения должны быть расположены таким образом, чтобы предотвратить их засорение. Отверстие может быть однопостоянным или двухпостоянным. Существуют различные типы комбинаций отверстий, которые могут включать внутренние и наружные пространства для подачи воздуха для горения.

Не требуется

Жилищные инспекторы не обязаны рассчитывать воздух для горения, вентиляции и разбавления дымовых газов для приборов.

Внимание

Отверстие для воздуха горения на внешней стене топочного помещения может вызвать проблемы с замерзанием труб в холодном климате.

Наблюдение

Снаружи дома, на стене напротив котельной, есть 2 воздуховода. Один завален мусором.

ПОДГОТОВИТЕЛЬНЫЙ ВОЗДУХ

Подпиточный воздух необходим там, где сушилки для белья, кухонные вытяжные вентиляторы, дымоходы и другие вытяжные и вентиляционные системы могут мешать работе прибора. Недостаток подпиточного воздуха может привести к развитию отрицательного давления и может помешать вентиляции прибора, создавая потерю тяги в вентиляционных отверстиях прибора и дымоходах или вызывая обратную тягу побочных продуктов сгорания в дом. Газовые приборы часто конкурируют с другими системами за доступный воздух для горения и добавочный воздух, который проходит через ограждающие конструкции дома. А приборы с естественной тягой могут не хватать воздуха. Подача добавочного воздуха поможет предотвратить развитие отрицательного давления в помещении.

Обратите внимание на следующие системы, которые могут истощать воздух для горения: вытяжной вентилятор в ванной комнате на 80 кубических футов в минуту, вытяжка на 100 кубических футов в минуту, сушилка для белья на 200 кубических футов в минуту и ​​дымоход камина на 600 кубических футов в минуту.

Внимание

Отверстие для воздуха горения на внешней стене топочного помещения может вызвать проблемы с замерзанием труб в холодном климате.

ЗАЩИТА ОТ ДЫМОВ

Химические вещества, образующие едкие или горючие продукты, должны быть удалены из помещений, обеспечивающих подачу воздуха для горения и разбавляющего воздуха, особенно для приборов с естественной тягой. Химические вещества могут загрязнять воздух для горения в помещении, смешиваясь с водяным паром в дымовых газах с образованием кислот, которые могут повредить компоненты прибора, вентиляционные отверстия, дымоходы и разъемы.

Наблюдение

В подсобном помещении есть банки с химикатами. Их следует удалить, чтобы предотвратить коррозию системы HVAC.

ГАЗОПРОВОД

Наблюдение

Нетрадиционная установка топливопроводов, материалов, компонентов, клапанов и опор на топке и баке водонагревателя.

ЛОВУШКА ДЛЯ ОСАДКОВ

Ловушка для отложений должна быть установлена ​​после газового запорного клапана как можно ближе к печи. Ловушка может представлять собой простой тройник с ниппелем любой длины и заглушкой.

Наблюдение

Отстойник не установлен. Дефект.

ЗАПОРНЫЕ КЛАПАНЫ ПРИБОРА

Запорные клапаны не должны устанавливаться в скрытых местах и ​​в печных камерах. Запорная арматура должна быть доступна, находиться в одном помещении с прибором и защищена от повреждений. Запорный клапан должен находиться в пределах 6 футов от прибора. Он должен располагаться перед штуцером или соединительным устройством.



Наблюдение

Запорный клапан не установлен.



ГИБКИЕ ГАЗОВЫЕ СОЕДИНЕНИЯ по сравнению с CSST

• Гофрированные трубы из нержавеющей стали (CSST) наблюдаются в гараже и под палубой.
• Гибкий соединитель на оборудовании ОВиК в котельной.

CSST не следует путать с гибкими соединителями для приборов, работающих на природном газе. Гибкие соединители используются для присоединения подвижных приборов к системе газопровода. CSST обычно прокладывается под, через или вдоль балок пола в подвале, внутри полостей внутренних стен и поверх балок потолка в чердачных помещениях.

Системы трубопроводов CSST должны быть установлены в соответствии с условиями их утверждения, условиями листинга, инструкциями производителя и IRC.

CSST — гибкая труба из нержавеющей стали, используемая для подачи природного газа и пропана в жилые и коммерческие здания. Он часто покрыт желтым или черным пластиковым покрытием. CSST не следует путать с гибкими соединителями для газовых приборов, которые соединяют прибор с линией газоснабжения дома.

CSST безопасен при правильной установке.

Дополнительные сведения о CSST см. в Руководстве по проверке сантехники.

Внимание

Гибкий газопровод не должен устанавливаться внутри шкафа печи. К шкафу следует подсоединять и устанавливать только трубопроводы для твердого газа.

Наблюдение

Гибкая газовая линия сильно изогнута внутри шкафа и, возможно, повреждена, но его гибкую линию нельзя прокладывать внутри шкафа.

СОЕДИНЕНИЯ ПРИБОРА

Топливные разъемы прибора должны быть установлены в соответствии с рекомендациями и нормами производителя. Общая длина разъема не должна превышать 6 футов.

Для приборов, соединенных жесткой металлической трубой, необходимо установить соединительный фитинг.



Наблюдение

Не установлен соединительный фитинг.

ОПОРЫ ТРУБОПРОВОДОВ

Трубопроводы должны поддерживаться с интервалами не менее 6 футов.



Обнаружение

Недостаточная опора для топливопроводов.

Вентиляционные клапаны типа B предназначены для вентиляции неконденсирующихся газовых приборов, оснащенных вытяжным колпаком, или приборов с принудительной вентиляцией с неположительным вентиляционным давлением.

Вентиляционные отверстия типа BW предназначены для газовых стенных печей. Они имеют овальную форму для установки в полости стены.

Вентиляционные отверстия типа L предназначены для приборов, работающих на жидком топливе.

Тип B и BW – это системы вентиляционных труб с двойными стенками и воздушной изоляцией с внутренними стенками из алюминия и наружными стенками из оцинкованной стали.



Наблюдение

Неправильный наклон газоотводной трубы бака водонагревателя. Есть развязка в локте. Эта вентиляционная труба соединена с общей вентиляционной трубой с печью.

Лента тканевая клейкая не допускается для установки на вентиляционные трубы топливосжигающих устройств. Многие муниципалитеты также не разрешают использовать ленту из металлической фольги.

Одностенная вентиляционная труба должна быть соединена 3 винтами для листового металла в каждом стыке.

Дымоотводы с одинарной стенкой требуют минимального зазора в шесть дюймов до горючих материалов, а B-выход (с двойной стенкой) требует минимального зазора в 1 дюйм.

ИЗОЛЯЦИОННЫЙ ЭКРАН

Наблюдение

На чердаке вокруг дымохода не установлен изоляционный экран.

Там, где вентиляционное отверстие проходит через изоляцию на чердаке, изоляционный экран должен заканчиваться не менее чем на 2 дюйма над изоляцией и должен быть закреплен на месте.

ПРОТИВОПОЖАРНАЯ БЛОКИРОВКА И РАСПРЕДЕЛЕНИЕ

Наблюдение

Электрический кабель соприкасается с вентиляционной трубой печи.

Наблюдение

Отсутствие противопожарной блокировки на вентиляционной трубе топки в месте ее выхода в потолок топочного помещения.

Замечание

Недостаточный зазор от горючих материалов на газоотводной трубе для печи на гипсокартоне и деревянных элементах конструкции.

Зазор между газоотводными отверстиями и горючими материалами указан производителем, но обычно составляет 1 дюйм для типа B.

Отверстия вокруг вентиляционных отверстий, дымоходов, труб, воздуховодов, проводов и кабелей на уровне потолка и пола должны быть защищены от огня одобренным материалом, чтобы препятствовать свободному прохождению пламени и продуктов горения.

ВЫХОД ДЫМОХОДА

Наблюдение

Газоотвод нарушает требуемый зазор от почти вертикального препятствия.

Обнаружение

Отсутствует вентиляционная заглушка на дымоходе печи.

Газоотвод (дымоход для печи) должен выступать не менее чем на 3 фута над самой высокой точкой, где он проходит через крышу, и не менее чем на 2 фута выше любой части дома в пределах горизонтального расстояния 10 футов.

Газоотводные отверстия диаметром менее 12 дюймов и на расстоянии не менее 8 футов от вертикальной стены или аналогичного препятствия должны заканчиваться на высоте не менее 1 фута над крышей с уклоном от 0:12 до 6:12. Газоотводчик должен иметь указанную заглушку.

Системы воздуховодов для оборудования HVAC устанавливаются в соответствии с Руководством D ACCA, производителем или другими утвержденными методами.

Наблюдение

Отверстие между воздуховодом и обшивкой пола создает проход в некондиционируемое пространство для ползания.

Наблюдение

На потолке кухни раздавлен и поврежден воздуховод.

Наблюдение

Основная магистраль системы ОВиК в чердачном помещении резко заканчивается воздуховодом круглого сечения малого диаметра. Беспокойство вызывает плохая конструкция воздуховода, которая уменьшает трение и возмущение воздуха и способствует плавному потоку и распределению воздуха.

Наблюдение

Потолочный регистр снабжения заблокирован гипсокартоном.



Наблюдение

Надрез был сделан на конструктивном элементе инженерной фермы. Это конструктивный дефект, наблюдаемый с чердачного помещения.



Наблюдение

Круглая труба воздуховода в потолке имеет неправильный размер, большое отверстие и неплотное соединение.

Наблюдение

Отверстие для подачи воды расположено странно и частично закрыто напорным баком для тяжелой воды. В этом отверстии воздуховода отсутствует напольный регистр.



Обнаружение

Неплотное соединение на воздуховоде справа от бака водонагревателя.

Наблюдение

В круглом приточном канале, который виден с мансардного этажа, имеется отдельное отсоединенное колено.



ЗАКРЕПЛЕННЫЕ, ГЕРМЕТИЧНЫЕ И ПОДДЕРЖИВАЕМЫЕ ВОЗДУХОВОДЫ

Внимание

Воздуховод не должен использоваться для поддержки труб.

Наблюдение

Воздуховоды не герметизированы.

Наблюдение

На задней стене гаража расположен открытый воздуховод ОВКВ.

В соответствии с Международным жилищным кодексом 2015 M1601.6 Независимые гаражные системы ОВКВ, печи или системы кондиционирования воздуха, подающие воздух в жилые помещения, не должны подавать воздух в гараж или возвращать его из гаража. Циркуляция воздуха, загрязненного неприятными запахами, дымовыми трубами или легковоспламеняющимися парами, запрещена из-за потенциальной опасности для здоровья и безопасности.

Наблюдение

Металлический воздуховод в подполье не закреплен надежно. Есть участки протока, которые рыхлые на ощупь.

Наблюдение

Гибкий воздуховод в подвальном пространстве не поддерживается должным образом.

Наблюдение

Металлический воздуховод в подвале не закреплен должным образом и не кажется надежным.

Стыки, швы и соединения в металлических и неметаллических воздуховодах должны быть надежно закреплены и герметизированы сваркой, прокладками, мастиками, жидкими герметиками или лентами. Ленты и мастики должны быть перечислены и маркированы «UL 181 A-P» для ленты, «181 A-M» для мастики или «181 A-H» для термочувствительной ленты.

“181 B-FX” для гибких воздуховодов. Обжимные соединения для круглых металлических ответвлений должны иметь 1-дюймовый нахлест и не менее 3 шурупов или заклепок для листового металла на стыке.

Воздуховоды требуют соответствующей поддержки через равные промежутки времени.

ИЗОЛЯЦИЯ ВОЗДУХОВОДОВ

Наблюдение

Воздуховоды в некондиционируемых помещениях, включая подполье и чердак, не изолированы.

Воздуховоды ОВиКВ, включая подачу и возврат, расположенные в некондиционируемых помещениях, включая чердак и подвальные помещения, должны иметь изоляцию не менее R-8. Воздуховоды, расположенные полностью внутри тепловой оболочки здания, не требуют теплоизоляции.

Изоляция воздуховодов не должна проходить через отверстия в потолке, полу или стене, защищенные от огня.

ВИБРАЦИЯ

Наблюдение

Вибрационный материал, наблюдаемый над печью, сильно натянут без возможности движения и гибкости.

Наблюдение

Вибрационный материал, наблюдаемый с чердачного помещения, не должен там находиться. Этот вибрационный материал должен быть доступен для легкого осмотра и обслуживания, если это необходимо. Вибрационный материал очень плотный и не имеет материала для гибкости.

ПРОСТРАНСТВО

Наблюдение

Зазоры для нагнетательной камеры и воздуховодов к горючим материалам соответствуют инструкциям производителя и обычно находятся в пределах 3 футов от печи центрального отопления. Типичный зазор, где это применимо, составляет один дюйм.

ОТКРЫТИЯ ДЛЯ ВОЗВРАТНОГО ВОЗДУХА

Наблюдение

На кухне не должен быть установлен регистр воздуховода возврата.

В 2017 IRC M1602.2 есть исключение, когда расстояние до кухонного прибора составляет не менее 10 футов, а отверстие предназначено только для кухни.

Наблюдение

В котельной не должен быть установлен регистр обратки, особенно при конкуренции за воздух с сушилкой для белья и баком водонагревателя с естественной тягой. Это может привести к опасной обратной тяге.

Наблюдение

Обратный регистр в воздуховоде слева от печи и на потолке находится в пределах 10 футов от вытяжного колпака бака водонагревателя, расположенного в том же месте, что и обратный регистр.

Отверстия для возвратного воздуха должны быть расположены на расстоянии не менее 10 футов в любом направлении от камеры сгорания или вытяжного колпака на топливном приборе в том же помещении.

Возвратный воздух не должен забираться из кухни, ванной комнаты, чулана, гаража, технического помещения, котельной, котельной или некондиционируемого чердачного помещения.

ПОЛОСТИ ЗДАНИЯ

Почти все строительные нормы и правила ограничивают использование полостей в качестве воздуховодов. Однако общепринятой практикой является использование полых пространств в качестве путей возврата воздуха. Полости зданий, используемые в качестве камер возвратного воздуха, сегодня являются одной из основных причин утечек воздуховодов в домах.

До сих пор широко используются половые балки. Использование балок перекрытия в качестве обратных каналов путем панорамирования может привести к утечке, поскольку отрицательное давление в полости будет втягивать воздух извне в полость через конструкционные швы области обода в конце полости балки.

Полости (или промежуточные пространства) в стенах также иногда используются в качестве каналов подачи или возврата воздуха. Эти полости часто создают связь внутреннего воздуха с наружным воздухом чердака или подполья. Такие полые пространства очень трудно сделать герметичными. Когда полые пространства используются в качестве каналов для возвратного или приточного воздуха, возникает несколько проблем.

Полости зданий, используемые в качестве подающих или возвратных воздуховодов

УСТРОЙСТВА УПРАВЛЕНИЯ

2015 IRC N1103 требует установки программируемого термостата для первичной системы отопления и охлаждения.

Термостат должен быть расположен в центре гостиной, чтобы система работала эффективно.

Наблюдение

Термостат находится на кухне, что является неподходящим местом.

Наблюдение

Электрический выключатель печи оснащен плавким предохранителем. Предохранители устарели.

Наблюдение

В электрической розетке отсутствует зажим в верхней части электрической коробки.

Замечание

Электрическая проводка к шкафу печи проложена неправильно, ослаблена и не закреплена, отсутствует зажимное соединение со шкафом.

Обнаружение

Плохое соединение проводов на элементах управления печи, рядом с компонентом управления горелкой.

ФИЛЬТР ВОЗДУХА

ДОСТУП К ФИЛЬТУ

Воздушный фильтр должен быть доступен для осмотра и обслуживания.

Наблюдение

Воздушный фильтр недоступен. Линии хладагента блокируют доступ к фильтру.

КОНДИЦИОНЕР ВОЗДУХА

КОНДЕНСАТ

Замечание

Линии слива конденсата и конденсатный насос не установлены.



ПОДДЕРЖКА

Наблюдение

Кажется, что боевая единица смещена от центра опорной базы.



ЗАЗОР

Наблюдение

Недостаточный зазор между наружным блоком компрессора кондиционера и конструкцией дома и террасы.

ЛИНИИ ХЛАДАГЕНТА

Внимание

Трубы линии паров хладагента (всасывания) должны иметь изоляцию не ниже R-4.

Наблюдение

Линии хладагента неправильно прикреплены к воздуховоду и не поддерживаются им.

Наблюдение

Неадекватная поддержка линий хладагента в подполье. Они висят.

Наблюдение

В обшивке есть большое открытое отверстие, через которое проходят линии хладагента. Это отверстие должно быть загерметизировано для предотвращения проникновения вредителей и проникновения влаги.

Наблюдение

Пережатый, поврежденный участок линии хладагента, расположенный возле воздушного фильтра топки.



Наблюдение

В линиях хладагента нет слабины.

Наблюдение

На линии всасывания имеются участки пеноизоляции труб. Местами повреждена изоляция.

ЭЛЕКТРООБОРУДОВАНИЕ

Наблюдение

Электрический выключатель отсутствует. Согласно NEC 440.14, электрический разъем должен быть в пределах видимости и легкодоступен от кондиционера.

Наблюдение

Низковольтная линия системы кондиционирования воздуха повреждена, как видно из подполья.

Наблюдение

В пределах 25 футов от наружного блока кондиционера и на том же уровне, что и оборудование, должна быть установлена ​​электрическая розетка с защитой от замыкания на землю.

Внешняя розетка не установлена ​​должным образом.

Техническая поддержка — Майамихп

л.

Руководство по эксплуатации	Серия HPX	Тепловые насосы Geo	PDF	2012
Руководство по установке	Служба HPX	Тепловые насосы Geo	PDF	2010
Пароохладитель, опция	Служба HPX	Тепловые насосы Geo	PDF	2010
Руководство по диагностическому центру	Служба HPX	Тепловые насосы Geo	PDF	2012
Гарантия	Служба HPX	Тепловые насосы Geo	PDF	2015
Схема подключения	HPX с насосом Серия	Тепловые насосы Geo	PDF	2010
Электросхема электродвигателя ECM / Диагностический центр	Серия HPX	Тепловые насосы Geo	PDF	2012
Схема подключения 2 Скорость Без платы	Серия HPX	Тепловые насосы Geo	PDF	2012
Схема подключения 2 Скорость с платой	Серия HPX	Тепловые насосы Geo	PDF	2012
Конфигурация	Серия HPX	Тепловые насосы Geo	PDF	2010
Размеры вертикальных блоков	Серия HPX	2,0–6,0 т	PDF
Горизонтальный блок-основной список	Горизонтальные блоки HPX	Горизонтальные блоки	PDF
БАКнет	Все модели		PDF
Подогрев MHP	MHP аква сухой		PDF
Руководство по коммерческому устройству	Серия HPW	Коммерческий геотермальный источник	PDF
Как работает геотермальный тепловой насос			PDF
Руководство по установке	HPHWW	Вода для воды жилой дом
