схем оптимальных вариантов
При решении задачи обогрева жилья существует множество комбинаций построения системы подачи и отвода теплоносителя. Каждую разводку отопления в частном доме можно классифицировать по нескольким критериям.
Предлагаем разобраться в нюансах обустройства и возможных вариантах работы. Понимание принципов проектирования, плюсов и минусов каждого вида разводки поможет спланировать геометрию системы и ее структуру с учетом индивидуальных особенностей помещения.
Содержание статьи:
- Моделирование оптимальной геометрии контура
- Естественная и принудительная циркуляция воды
- Вертикальная и горизонтальная разводка
- Выбор одно- или двухтрубного варианта
- 9002 Использование однотрубного соединения двухтрубного варианта отопления
- Балочная система подключения радиаторов
- Правила пользования теплым полом

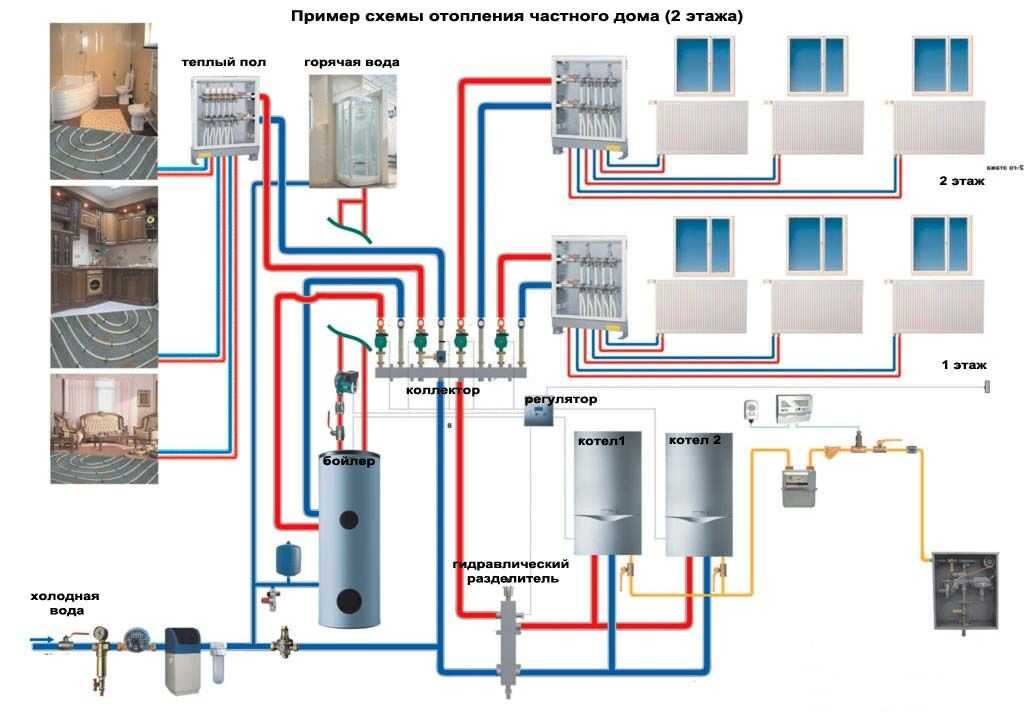

Моделирование оптимальной геометрии контура
Для одного частного дома можно спроектировать несколько замкнутых водяных контуров, которые будут обогревать разные помещения.
Они могут существенно отличаться друг от друга по типу проводки.
При проектировании в первую очередь исходят из работоспособности системы, а также оптимальной геометрии с позиций минимизации затрат, простоты монтажа и возможности вписать элементы отопления в дизайн помещений.
Фотогалерея
Фото
Основная задача возводимой системы отопления частного дома – полностью компенсировать теплопотери, происходящие через строительные конструкции и проемы
Вариант разводки выбирается таким образом, чтобы уменьшить тепло потери как можно больше. Через неотапливаемые помещения должно проходить не более 10% трубопровода
В значительной степени на выбор системы влияет бюджет владельцев дома. Исходя из финансовых возможностей, определяется техническое оснащение сооружения, тип движения теплоносителя и его эффективность
Чем больше технических средств требуется для работы системы, тем она эффективнее, но и тем больше ситуаций, связанных с поломками и ремонтами
При выборе оптимальной разводки отопления загородного дома следует учитывать взаимосвязь схема с другими инженерными коммуникациями
На этапе проектирования необходимо четко определить тип котла, планируемого к использованию для отопления, чтобы досконально продумать организацию котельной и склада топлива
Следует изначально продумать возможность регулировки режимов работы системы и размещения регулирующего оборудования
На этапе проектирования теплотрассы требуется определить наиболее удобное расположение приборов и оборудования, облегчающих техническое обслуживание и создание эксплуатационного комфорта
Основная задача системы отопления
Рекомендации по выбору схемы подключения
Открытый вариант системы отопления
Замкнутый контур принудительного типа
Соединение отопления с другими коммуникациями
Тип котла и организация котельной
Регулировка режима отопления
Доступ для обслуживания и ремонта
Естественная и принудительная циркуляция воды
Подогрев теплоносителя для отопления дом возникает в одном или нескольких устройствах, расположенных внутри помещения.
Это могут быть печи, камины, а также газовые, электрические или твердотопливные котлы.
Напор воды в контуре обеспечивается либо за счет использования циркуляционных насосов, либо за счет выравнивания геометрии системы, что позволяет создать условия для естественной циркуляции.
Также источником горячей воды может быть система центрального отопления для нескольких домов. При низком давлении возможно подключение циркуляционных насосов для создания дополнительного давления и увеличения скорости движения жидкости по трубам.
Установка циркуляционного насоса создает в системе достаточное давление, позволяющее использовать варианты разводки, которые нельзя использовать при естественной циркуляции
При выборе варианта с или низкого давления в трубах с централизованным отоплением необходимо тщательно учитывать возможность максимального использования физических законов, позволяющих запускать и поддерживать движение жидкости.
Обязательным элементом проводки в этом случае является коллектор ускорения.
Представляет собой вертикальную трубу, по которой горячая вода поднимается вверх, затем распределяется по отопительным приборам и, потеряв первоначальную температуру, стекает вниз.
Из-за разной плотности возникает разница гидростатического давления столба горячей и холодной жидкости, что является движущей силой циркуляции воды.
Фотогалерея
Фото
Простейшим вариантом разводки отопления частного дома является самотечная система, по которой теплоноситель течет самотеком по контуру
Гравитационные контуры не требуют использования насоса, предельно просты в сборке
Температуру в устройствах систем естественного типа можно регулировать только уменьшением/увеличением теплоносителя. Термостаты на радиаторы не ставятся
В системах отопления с естественным движением теплоносителя сброс лишнего воздуха осуществляется через открытый расширительный бачок. Только в схемах с нижним подключением на радиаторах устанавливаются автоматические или механические воздухоотводчики
Системы с принудительной передачей теплоносителя значительно сложнее, их установка и обслуживание дороже
Для движения теплоносителя в принудительных системах устанавливается насос; для обеспечения прерывания включается группа безопасности
В закрытых насосных контурах отопления необходимо устанавливать воздухоотводчики на радиаторах и секциях с системными поворотами
В большинстве принудительных систем вместо открытого расширительного бака используется закрытый .
Для нормальной работы потребуются не только воздухоотводчики, но и предохранительный клапан
Gravity Open System
Простота и доступность
Устройства в системах естественного типа
Радиатор с краном Маевского
Насосное исполнение системы отопления
Техническое оборудование насосных контуров
Воздухоотводчик автоматический
Воздухоотводчики закрытой системы
209Вертикальная и горизонтальная разводка 90 Подача горячей воды к радиаторам может осуществляться различными способами. Разводку условно делят на вертикальную и горизонтальную, по положению труб (стояков), подающих воду непосредственно к радиаторам отопления.
В современных домах чаще используется горизонтальное, а не вертикальное отопление. Причина в том, что расположение радиаторов на разных этажах редко совпадает.
Схемы вертикальные с верхней подачей горячей воды, разность гидростатического давления между теплым и холодным участками контура используется максимально, поэтому практически всегда используются как для естественной циркуляции, так и для слабонапорных в системе.
Кроме того, такие схемы работоспособны в случае аварийного отключения насоса, которое может произойти из-за его поломки или отсутствия электричества.
Разводка с нижней подачей практически не применяется для отопления с естественной циркуляцией. При наличии хорошего давления в системе ее применение оправдано, так как такая схема имеет два существенных преимущества, относительно альтернативного варианта.
Преимущества схемы:
- меньшая общая длина используемых труб;
- нет необходимости проводить трубы на чердаке или в технологических нишах под потолком второго этажа.
Горизонтальное расположение 9Отопительные разводки 0138 применяются для одноэтажных частных домов. Если здание двухэтажное и более, то его часто используют, когда вертикальные стойки нежелательны с точки зрения дизайна.
Горизонтальные трубы подачи и отвода воды могут органично вписываться в интерьер помещений, а также прятаться под полом или в нишах, расположенных на уровне пола.
Фотогалерея
Фото
При вертикальном варианте разводки отопительные приборы подключаются к системе в одном направлении. Как правило, это схемы с верхней подачей, устраиваемые в домах с двумя и более этажами
Вертикальные схемы однотрубные и двухтрубные. Гравитационная однотрубная может быть только с верхней разводкой
Горизонтальный вид разводки еще называют напольным, т.к. система собирается в пределах одного этажа и подключается к стояку
Горизонтальные виды разводки, особенно с нижним подключением, необходимо стимулировать движение теплоносителя, т.е. необходимость применения насоса
Вертикальная схема системы отопления
Двухтрубная вертикальная система с верхней разводкой
Горизонтальный тип разводки
Особенности устройства горизонтальных контуров
Выбор одно- или двухтрубного варианта
Подача горячей воды и отвод охлажденной для системы отопления частного дома может осуществляться с помощью одной или двух трубы.
Каждый вариант имеет положительные и отрицательные стороны, а также особенности использования в зависимости от типа проводки.
С точки зрения дизайна интерьера наличие второй трубы никак не влияет на внешний вид системы отопления за счет нижнего варианта подключения системы к радиаторам и возможности уменьшения диаметров труб
Использование однотрубного подключения
Схема водяного отопления частного дома с использованием одной трубы для подачи горячей и отвода охлажденной воды называется однотрубной. Основным преимуществом такой системы является минимизация длины труб.
Основные преимущества варианта:
- самые низкие затраты на приобретение элементов системы отопления;
- самый простой и быстрый монтаж;
- наименьший риск несчастного случая.
Основной минус – постепенное снижение температуры воды, которая проходит последовательно через все радиаторы в контуре.
Следовательно, необходимо использовать несколько большую площадь поверхности последних радиаторов (большее количество колен), что зачастую нивелирует экономическую выгоду от минимизации длины труб.
Фотогалерея
Фото
В однотрубных схемах отопления подача нагретого теплоносителя и отвод его после остывания обратно в котел осуществляется по одной магистральной трубе
Отопительные приборы подключаются к сети последовательно. Температура в дальнем от котла радиаторе на пару градусов ниже, чем в ближнем, потому что он попутно успевает охладить
При строительстве однотрубных систем трубы используются в два раза меньше. Через помещение проходит только одна труба, что выглядит намного лучше, чем сложная двухтрубная разводка
В многоэтажных домах в основном применяется однотрубный вариант разводки с подачей теплоносителя от верхнего устройства к нижнему
нижний вариант подключения приборов диктует использование циркуляционного насоса и воздухоотводчиков в контуре
Настраивать приборы однотрубной системы с помощью терморегуляторов бессмысленно, т.к. изменение температуры возможно только по всей сети
Можно обеспечить подачу теплоносителя практически равной температуры к приборам системы с верхней разводкой путем устройства замыкающих участков – байпасов
Преобладающее количество однотрубных систем монтируют Т-образным способом способ с установкой функциональных элементов по периметру помещения
Принцип работы однотрубной системы отопления
Особенности подключения отопительных приборов
Минимальное количество труб в устройстве
Вариант однотрубной верхней разводки
Вариант нижнего подключения радиатора
Особенности балансировки температуры в контуре
Модернизация однотрубной схемы с верхней разводкой
Способ построения отопительного контура с одной трубой
Дополнительно , из-за этого недостатка существуют ограничения для одного контура на количество подключаемых радиаторов.
Если их слишком много, то последний по ходу движения теплоносителя практически не будет излучать тепло.
Кроме того, есть проблема с расчетом теплопередачи. Следует учитывать, что отключение первых радиаторов от системы отопления приводит к повышению температуры поступающей воды для последующих устройств.
Однотрубные схемы с вертикальной нижней разводкой использовать бессмысленно, так как длина труб будет такой же, как и у двухтрубного варианта, который нивелирует все преимущества, но оставляет минусы.
Если возврат теплоносителя происходит по тому же маршруту, что и подача, то общая длина труб при обоих вариантах практически одинакова
Нагреватель обычно подключают сквозным, чтобы можно было отключить любой из них, не прекращая циркуляцию воды по контуру.
Для экономии на кранах можно не перепускать воду через выпуски, но тогда придется останавливать работу этой части системы и сливать воду при необходимости замены или ремонта радиатора.
Самый экономичный вариант – использовать одну стальную трубу диаметром 1,5-2 дюйма без радиаторов отопления.
Отсутствие кранов и фитингов делает эту систему еще и наиболее практичной за счет минимизации риска протечек или прорывов воды.
Подробнее о расчете однотрубной системы отопления в .
Применение двухтрубного варианта отопления
Схема контура отопления, когда одна труба используется для подачи горячей воды к отопительным приборам, а вторая – для возврата охлажденной, называется двухтрубной.
Его основные преимущества:
- температура воды, подаваемой на все радиаторы, одинакова;
- отключение одного или нескольких радиаторов не влияет на температуру подаваемой воды к другим отопительным приборам;
- ограничение количества радиаторов на один отопительный контур зависит только от пропускного объема труб.
Основным недостатком данной разводки является незначительное увеличение метража труб.
Это приводит к дополнительным недостаткам:
- увеличиваются затраты на приобретение и монтаж элементов системы отопления;
- сложная интеграция в интерьер частного дома.
Количество фитингов и кранов в двухтрубной системе почти такое же, как и в однотрубной.
Для попутной схемы движения теплоносителя общая длина труб при использовании двухтрубной системы увеличивается на расстояние между первым и последним радиатором. Иногда она незначительна по сравнению со всей протяженностью контура.
В зависимости от относительного движения горячей и охлажденной воды делятся на два вида:
- попутное;
- тупик.
Схема прохождения . Оба потока движутся в одном направлении и, таким образом, длина цикла обращения теплоносителя одинакова для каждого радиатора. В этом случае их нагрев равновелик по скорости при запуске системы отопления.
Опция тупика . Направление движения горячей и охлажденной воды встречное. Ближайшие к котлу радиаторы прогреваются быстрее.
Чем ниже скорость воды, тем заметнее этот эффект, поэтому при естественной циркуляции нагрев одних помещений будет происходить намного медленнее, чем других.
Фотогалерея
Фото
В двухтрубных схемах отопления нагретый теплоноситель подается по одной трубе, называемой подающей, а после ее охлаждения отводится по другой трубе, обратке
По подающей трубе теплоноситель подается практически ко всем приборам одновременно, не успевает остыть по пути
Температура в приборах двухтрубных систем отопления может регулироваться раздельно, балансировка результат не влияет на работу всей тепловой сети
В двухтрубных схемах с нижней разводкой по аналогии с однотрубными используются циркуляционные насосы и воздухоотводчики
Двухтрубные схемы отопления работают значительно эффективнее однотрубных , но они сложнее в установке и эксплуатации, дороже в установке
С появлением полимерных труб стала возможной скрытая прокладка трубопроводов в строительных конструкциях.
Скрытым способом допускается прокладка подачи и обратки из медных труб. Срок их службы 100 лет, для полимера 50
В напольной разводке двухтрубная тройниковая разводка составляет серьезную конкуренцию балочным схемам, предполагающим подключение подачи и обратки от каждого прибора к коллектору
Принцип сборки двухтрубная система
Особенности двухтрубных схем
Применение терморегуляторов
Двухтрубная схема нижней разводки
Обоснование вложений в устройство
Скрытая обвязка
Скрытая медная труба
Двухтрубная балка 03 03 вы используете циркуляционный насос или расстояние между первым и последним радиатором в контуре ничтожно мало, то эффект неравномерного нагрева при тупиковой двухтрубной разводке незаметен.
Тогда выбор в пользу того или иного варианта обусловлен исключительно соображениями удобства проведения обратки.
Встраивание распределительного коллектора
Популярным в последнее время способом организации водяного отопления является так называемая «лучевая схема» с использованием распределительного коллектора.
Этот способ разводки надежно работает только при хорошем давлении воды в системе, поэтому при естественной циркуляции не применяется.
Радиальная разводка предполагает подключение каждого нагревателя (или небольшой их группы) непосредственно к распределительному коллектору, который распределяет горячую и собирает охлажденную воду
Система соединения лучевых радиаторов
Наиболее равномерное и контролируемое разделение потока теплоносителя отопительными приборами можно осуществить с помощью .
Устройство включает в себя две гребенки, в одну из которых горячая вода поступает из котла и распределяется по радиаторам, а охлажденная вода возвращается в другую и возвращается обратно в котел.
Радиаторы подключаются через распределительный коллектор параллельно, поэтому при такой разводке достигается минимальный перепад температур теплоносителя, подаваемого на отопительные приборы.
Это значительно облегчает расчет параметров радиаторов на этапе проектирования, а также позволяет легко регулировать мощность каждого прибора в процессе эксплуатации.
Фотогалерея
Фото
Многообразные варианты монтажа систем отопления активно вытесняют неудобную и технически сложную горизонтальную тройниковую разводку приборы, подача и обратка проложены
В радиальных вариантах отопления преобладают двухтрубные схемы, обычно систему обслуживают два коллектора: для подающей трубы и обратки
В коллекторной разводке каждое из колец представляет собой миниатюрный отопительный контур, желательно, чтобы теплоноситель двигался по ней со своим насосом
Из-за большого количества труб они укладываются скрытым способом в стяжку. В многоэтажных домах такое решение допустимо только на первых этажах
На обеих частях коллекторной группы двухтрубной системы устанавливаются автоматические воздухоотводчики, необходимые для сброса воздушных пробок
Для выравнивания длины линий, подсоединенных к коллектору, рекомендуется устанавливать его по центру этажа.
В малоэтажных домах коллекторы соединяются стояками
Коллектор для сооружения лучистого отопления можно купить в готовом виде или собрать устройство из полипропиленовых труб и фитингов
Коллектор системы отопления
Принцип работы коллектора тип
Распространенность двухтрубных решений
Специфика устройства радиационных систем
Стяжка труб отопления
Гребенка разводная воздушников
Гребенка разводная в ванной
Гребенка разводная самодельная
Вторым существенным преимуществом данной разводки является возможность управления подачей теплоносителя ко всем приборам из одного места. Коллектор размещается в специальном шкафу с доступом к индикаторам и органам управления: вентилям, кранам и насосам.
Это удобно с позиции регулирования микроклимата дома и облегчает вписывание радиаторов в интерьер помещения.
К недостаткам систем с коллекторной схемой разводки отопления следует отнести максимальную длину приточных и вытяжных труб к радиаторам.
Этот вариант самый дорогой по стоимости элементов схемы и самый сложный в монтаже, а также требует определенной квалификации.
Использование коллектора для подключения различных видов отопительных приборов требует хорошего понимания темы водяного отопления, а иногда и гидравлических расчетов для нормального функционирования таких систем
Обычно трубы монтируются в стяжку пола. Это значит, что проектировать и устанавливать такую систему необходимо при строительстве или капитальном ремонте частного дома.
Сделать коллекторный вариант для подключения радиаторов или изменить геометрию контуров в помещениях с уже проведенным внутренним ремонтом достаточно сложно. Это второй существенный минус такого типа проводки.
Правила использования теплых полов
Удобным и очень популярным способом обогрева жилых помещений является . Если отапливаемая площадь небольшая, то можно обойтись одной трубой, размещенной в стяжке пола.
Подключение системы теплого пола через распределительный коллектор – единственный вариант обогрева больших площадей таким способом
Для больших площадей использование одной трубы невозможно по следующим причинам:
- количество подаваемого тепла недостаточно для обогрева всего помещения, к тому же такой нагрев будет неравномерным;
- при большой длине возникает сильное гидродинамическое сопротивление потока жидкости, что приводит к чрезмерным энергетическим затратам на создание давления и увеличивает риск прорыва воды в местах стыков.
Поэтому при значительной площади теплого пола использование нескольких труб не желание, а необходимость.
В этом случае подключение осуществляется через распределительный коллектор.
Фотогалерея
Фото
Коллектор теплого пола
Отличительные особенности системы
Металлопластиковые и медные трубы
Заливка стяжки по контуру отопления температура воды, подаваемой в трубы теплого пола. Дело в том, что для радиаторов, как правило, используют жидкость с температурным диапазоном 70-80°С, тогда как для теплого пола необходимо около 40°С.0003
Регулирование температуры через смеситель надежное, что очень важно, так как превышение температуры может вызвать значительную деформацию напольного покрытия: линолеума, ламината или паркета.
Выводы и полезное видео по теме
Схема разводки отопления в двухэтажном доме большой площади. Двухтрубная проходно-тупиковая система и теплый пол, подключенные через коллекторы.
Устранение конфликта циркуляционных насосов с помощью гидрострелки:
Радиационная схема отопления двухэтажного дома. Так как отделочные работы еще не проводились, хорошо видна вся проводка. Нюансы укладки труб на пол под бетонную стяжку:
Мнение практикующего мастера по монтажу систем отопления о различных схемах, применяемых в частных домах. Обзор плюсов и минусов естественной циркуляции, однотрубной, двухтрубной попутной и тупиковой, а также коллекторной разводки:
Представленная разводка для отопления дома является типовой и может быть изменена с учетом геометрии помещения, требуемой значения температуры или другие факторы. При доработке схем необходимо соблюдать законы и основные принципы физики, гидравлики, материаловедения и других дисциплин.
В случае решения сложных или нестандартных задач лучше обращаться к специалистам, ведь переделка систем отопления может выйти даже дороже их моделирования и монтажа.
Если у вас есть вопросы или есть желание поделиться личным опытом по установке отопления в вашем доме, пожалуйста, оставляйте комментарии к этой статье.
Вы можете дополнить свой отзыв фотографией – контактная форма расположена ниже.
Обогреваемые пешеходные дорожки и дорожки. Руководство по установке
Начните разумно с бесплатным SmartPlan
Пожалуй, наиболее важным этапом установки системы снеготаяния является составление хорошего плана установки.
WarmlyYours предоставляет бесплатный, ни к чему не обязывающий план SmartPlan, который включает в себя план установки, план электроснабжения и детальную смету, подготовленную высококвалифицированной командой инженеров.
Все, что вам нужно сделать, чтобы воспользоваться этой услугой, — это предоставить WarmlyYours эскиз проекта, включающий размеры и другую необходимую информацию, например, где будет наиболее легко доступен источник питания.
Обычно в течение одного дня после предоставления этой информации вы получите бесплатный план SmartPlan. Подробная смета, включенная в ваш SmartPlan, также будет включать цену MSRP, чтобы вы могли правильно составить бюджет для своего проекта.
Запросить бесплатный план SmartPlan
Когда устанавливать систему снеготаяния на пешеходной дорожке
Поскольку система снеготаяния встроена в саму поверхность, лучшее время для установки системы снеготаяния — это время создания пешеходной дорожки или дорожки. впервые, переделано или расширено.
Такие проекты обычно осуществляются с поздней весны до поздней осени. Это потому, что важно, чтобы температура земли была выше точки замерзания.
На изображении показан пример усовершенствования прохода, который можно использовать как пандус для людей с ограниченными возможностями. Эта дорожка с очень пологим уклоном ведет к отдельно стоящему гаражу за домом для фургона, доступного для инвалидных колясок, однако процесс установки будет очень похож на аналогичные проекты, такие как передняя дорожка. В этом проекте используются электрические кабели для снеготаяния, проложенные в песке под брусчаткой.
Добавив систему снеготаяния, клиент может быть уверен, что у него будет чистый путь к гаражу, и ему не придется полагаться на услуги по уборке снега.
Шаг 1. Укладка арматурного каркаса или проволочной сетки
Для кабелей для снеготаяния, подобных тем, которые используются в проектах, представленных в этом руководстве, важно предусмотреть жесткую раму для крепления нагревательных элементов. Это гарантирует, что система отопления будет поддерживать правильное расстояние и глубину в готовом проекте, чтобы функционировать должным образом.
Часто установщики используют каркас из арматуры или проволочную сетку, закрепленную таким образом, чтобы она лежала ровно. Затем кабели можно прикрепить к каркасу стяжками.
Шаг 2. Начните прокладывать кабели снеготаяния
Если вы хотите добиться оптимальных результатов от системы снеготаяния, важно соблюдать правильное расстояние между нагревательными элементами. Нагревательный кабель или маты должны быть прикреплены к каркасу с помощью стяжек для соблюдения надлежащей глубины и расстояния, 3 дюйма (76 мм) для кабеля произвольной формы.
Маты для таяния снега уже имеют необходимое расстояние в 3 дюйма, но следует позаботиться о том, чтобы параллельные ряды матов для таяния снега все еще находились на расстоянии 3 дюймов друг от друга.
Ссылка на пользовательский план установки SmartPlan от WarmlyYours, который предоставляется бесплатно с каждой сметой, чтобы этот процесс прошел гладко.
Шаг 3. Подготовка поручней (если применимо)
При установке на лестницах, пандусах и дорожках, которые будут включать поручни, настоятельно рекомендуется, чтобы установщик предварительно установил втулки для стоек, чтобы избежать как можно большего сверления поверхности.
Греющий кабель должен быть проложен вокруг этих рукавов или стоек, чтобы избежать прямого контакта с ними. Электрик и монтажник обязаны координировать свои усилия, чтобы избежать распила или сверления нагревательных кабелей, которые больше не видны под поверхностью.
Примечание. Избегайте прямого контакта нагревательного кабеля или металлического каркаса со стойками или любыми другими металлическими приспособлениями.
Шаг 4. Установка поверхности обогреваемой дорожки
Бетонирование обогреваемой дорожки
Укладка бетона или цемента может выполняться двумя способами: одноэтапной заливкой или двухэтапной заливкой.
При двухэтапной заливке установщик заливает начальный базовый слой бетона, а затем, пока первый слой еще влажный, укладывает сверху каркас (с прикрепленным нагревательным элементом). Затем можно нанести второй слой бетона толщиной 2-3 дюйма.
Для одноэтапной заливки каркас (с прикрепленным нагревательным элементом) необходимо приподнять так, чтобы нагревательный элемент находился на 2-3 дюйма ниже готовой поверхности. Как только это будет сделано, бетон можно заливать на каркас, вокруг него и поверх него.
Дополнительную информацию см. в руководстве по установке системы снеготаяния WarmlyYours.
Укладка тротуарной плитки
Укладчик асфальтоукладчика должен позаботиться о том, чтобы раствор (или другая среда) покрывал нагревательный элемент, чтобы исключить прямой контакт с брусчаткой.
Мы рекомендуем заливать нагревательный элемент раствором толщиной не менее 1 дюйма (25 мм), но не более 1,5 дюйма (38 мм). При использовании отсевов из песка или известняка засыпьте неуплотненным слоем толщиной 1,5 дюйма (38 мм) и выровняйте по уровню. Не роняйте брусчатку на место, так как это может привести к повреждению нагревательного элемента.
Кирпичная или каменная брусчатка НЕ должна быть толще 2,5 дюймов (63,5 мм).
Обратите внимание, что показанный на фото коврик для таяния снега будет полностью покрыт перед окончательной укладкой тротуарной плитки.
Шаг 5. Убедитесь, что соединение производителя залито бетоном, раствором или песком.
Питание к каждому кабелю подается по «холодному проводу», который соединяется с нагревательным кабелем через заводское соединение.
Одна из самых распространенных ошибок при установке системы снеготаяния, которую допускают люди, заключается в том, что это соединение и часть нагревательного кабеля остаются вне бетона или песка (иногда люди оставляют его в кабелепроводе или просто оставляют открытым)..jpg)
Просто убедившись, что стык заделан, вы обеспечите наличие соответствующей среды (например, бетона, песка или каменной пыли) для предотвращения перегрева.
Устройство управления для вашей системы снеготаяния
WarmlyYours предлагает широкий выбор элементов управления для наших систем снеготаяния — от ручного варианта с таймером, который активируется только при включении/выключении, до автоматического варианта, который включается когда чувствует, что идет снег.
Эти элементы управления (за исключением ручного управления и опций WiFi) могут работать с использованием датчиков. Существует два основных типа датчиков: пластинчатые и воздушные. Датчики плиты устанавливаются вместе с нагревательным элементом (но никогда не касаются его) и могут измерять условия на поверхности (датчики плиты не рекомендуется использовать с брусчаткой). Воздушные датчики устанавливаются на открытом воздухе и фактически могут определить, идет ли снег или нет.
