Регуляторы температуры для отопления дают экономию

Экономить значительно на отоплении можно с помощью термогрегуляторов. Регуляторы температуры дают возможность настроить управление отоплением на автомате, с минимумом вмешательства со стороны человека. Значительная экономия денег и создания комфортной жизни в доме делает термостаты, головки, датчики – температурные регуляторы важнейшими элементами современной бытовой техники. Рассмотрим, что, где и как должно применяться…

Как достигается экономия на отоплении

Обычный пример Европы – в доме (в отеле) под утро довольно холодно и днем также просто холодно, но к вечеру, когда все вернулись с работы, в доме уже нормальная температура. Так действует обычное программирование регуляторов температуры по времени – градус повышают тогда, когда это нужно, а если домочадцев нет, отопление отключается.

Также не менее важное регулирование температуры для каждой комнаты отдельно. «Зайдешь в подсобку, а там холодно», — любая пустующая комната делается попросту холодной, — зачем тратить энергию, если она никому не нужна.

В Европе по нормам каждая комната оборудуется отдельной системой вентиляции, приточным клапаном на общую вытяжку. А щелей в межкомнатных дверях для воздухообмена, как у нас, не оставляется. Тогда возникает возможность с помощью регуляторов температуры каждую комнату легче подстроить на свой режим отопления – громадная экономия.

Какие регуляторы температуры применяются в частных домах

В доме могут применяться несколько видов терморегулирующей аппаратуры.

Термоголовки – регуляторы температуры, устанавливаются на клапана, которые врезаются в подающую трубу. Наиболее простой способ управления каждым радиатором. Прибор реагирует на температуру воздуха и регулирует количество проходящего теплоносителя через клапан.

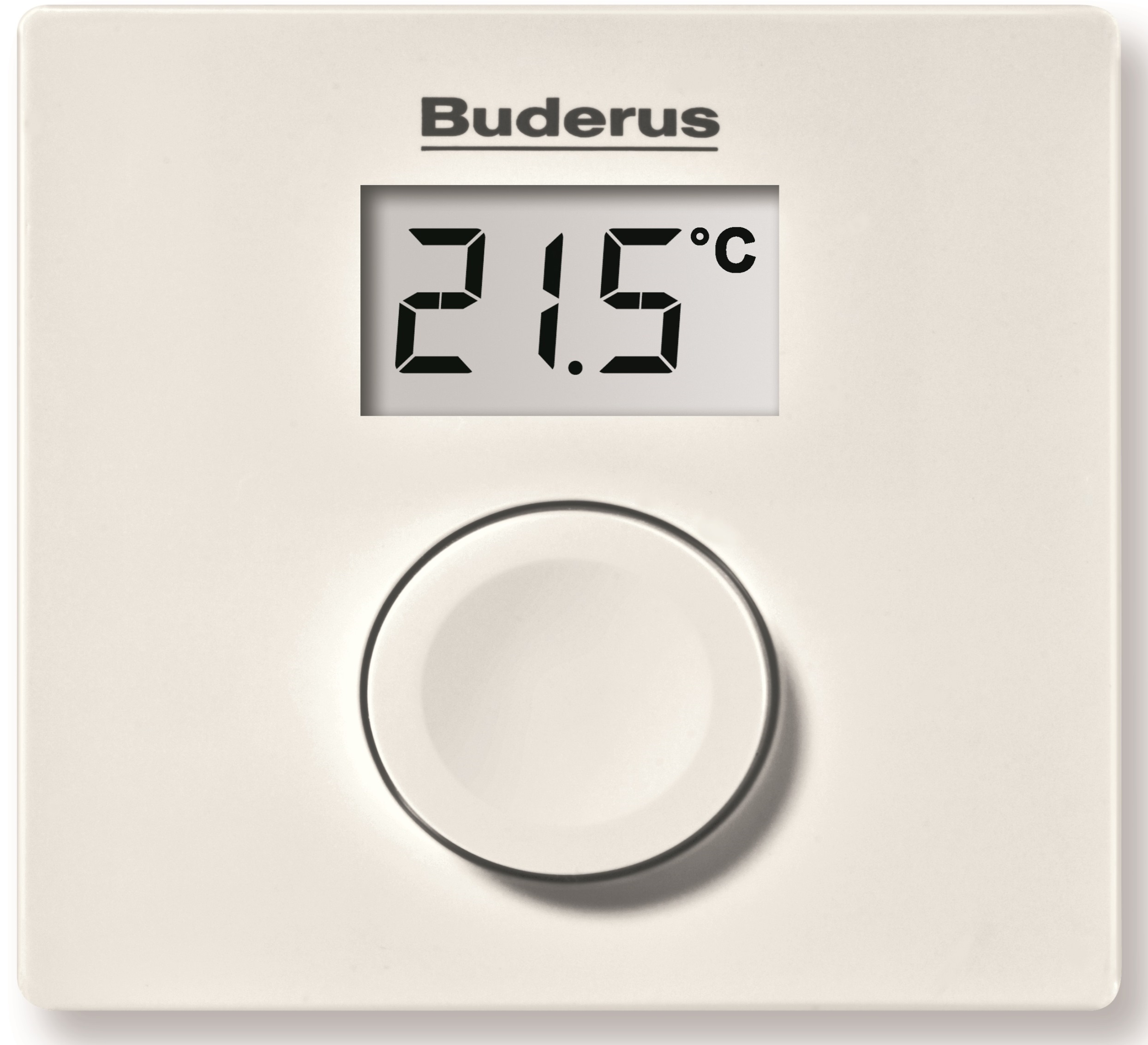

Термостаты – датчики температуры воздуха в комнатах, которые управляют термоголовками (клапанами) дистанционно. Могут быть электронными или механическими, или просто датчиком «температурная колба», который устанавливается на трубах, в котлах….

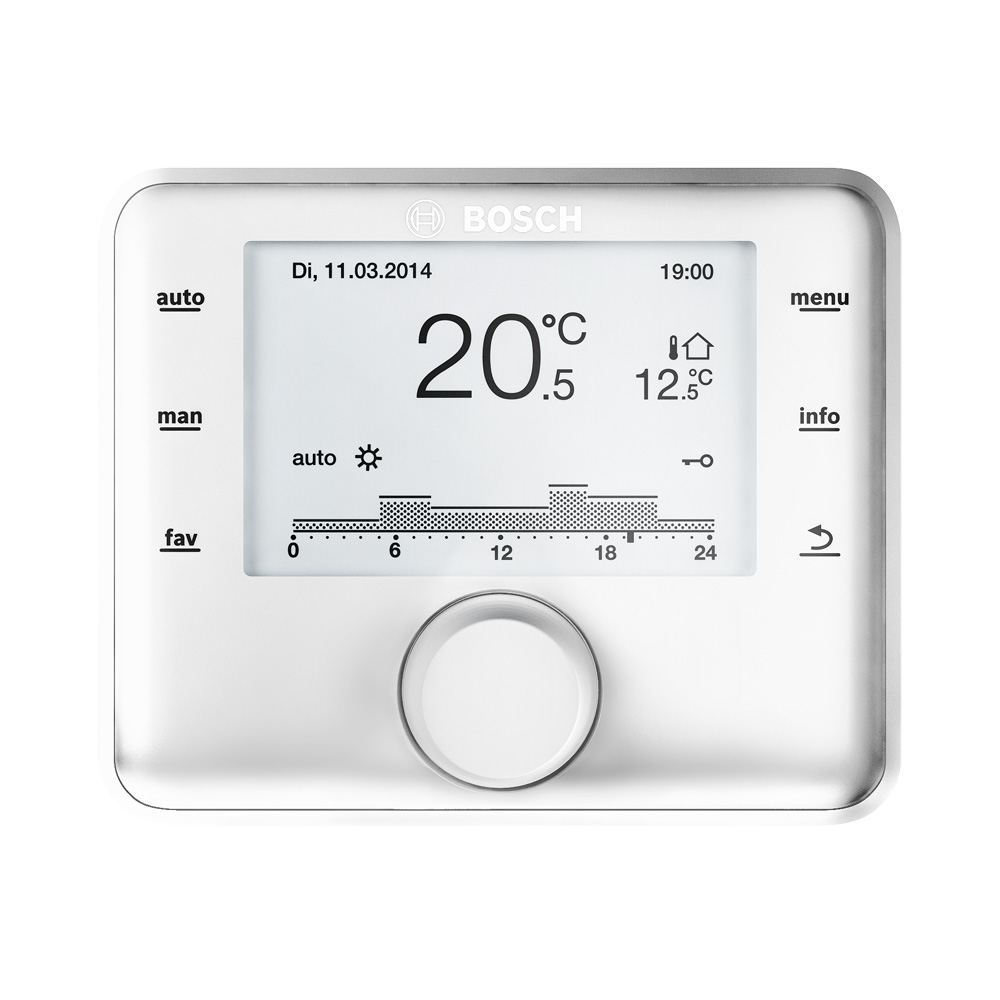

Также есть уличные термостаты для погодозависимой автоматики.

Трехходовые (двухходовые) клапаны – устройства перенаправляющие, регулирующие количество проходящего теплоносителя по командам механической термоголовки или электрическим управлением с помощью сервоприводов, по команде с термостатов. Применяются обычно на ответвлениях трубопроводов… Например, для обвязки котла, для выхода с буферной емкости, для системы теплый пол и др.

Контроллеры автоматики отопления – вычислительные устройства для управления температурой в доме, работают с множеством термостатов и управляют сервоприводами клапанов на коллекторах, ответвлениях… Аппаратура может быть встроенной в автоматизированный котел и управлять еще и работой самого котла.

РТЛ-регуляторы. По принципу действия и внешним видом напоминают обычные термоголовки на радиаторы, но реагируют на температуру теплоносителя в системе, а не на окружающий воздух. Полезное устройство для регулирования отдельных ветвей отопления и коротких контуров теплого пола. Набирают популярность.

Температурные регуляторы на радиаторы – самый простой способ автоматизации и экономии

Каждую комнату можно сделать с индивидуальной температурой, если установить регулируемые или даже программируемые термоголовки на радиатор. Но эти термогрегуляторы допускается использовать применять только с автоматизированными котлами во избежание перегрева системы, когда все комнаты отключаются.

Сами регуляторы температуры могут быть как механическими, в которых сильфон с быстрорасширяющейся жидкостью двигает шток с клапаном, так и с электронным управлением, и…

Программируемый по времени терморегулятор

Современные автоматизированные котлы можно запрограммировать на изменение режимов работы по времени. Режим «день-ночь» позволяют значительно экономить, охлаждая дом когда нужно. Возможно, что к котлу нужно будет докупить термостаты в комнату и на улицу (опция регулировки по погоде).

Но подобное можно сделать и для отдельных ветвей системы от одного котла, например, после буферной емкости, для оранжереи, второго этажа…. Но понадобятся электронные программируемые регуляторы температуры. А для больших строений оптимальней окажется контроллер, управляющий сразу несколькими ветками с помощью сервоприводов. Хоть стоит это не дешево, но только так можно обеспечить автоматическое управление сложными системами.

Сложная автоматика регулировки температуры в большинстве случаев не нужна

Специалисты не рекомендуют переувлекаться дорогой электроникой в небольших системах отопления — будет не выгодно и даже добавит хлопот, ведь техника требует обслуживания и ломается. Не стоит «городить» программирование по погоде (погодозависимую автоматику) в любых системах, если это требует докупки оборудования, помимо случая, когда такая функция встроена в котел.

Затраты (контроллер, коллектор, термостаты, сервопривода) обойдутся в тысячи у.е. и в небольшом доме сложная автоматика, и погодазависимая в том числе, — просто лишнее. В тоже время простое слежение за котлом и настройка вручную регулирующими кранами, может быть намного эффективнее ломающейся техники.

Поэтому температурные регуляторы для дома должны иметь практический смысл, и давать конкретный результат, а в каждой системе он свой. Понадобиться ли установка регуляторов температуры в доме, и в каком виде, нужно решать со специалистами по обстоятельствам….

Дополнительно – как выполняется РТЛ-регулировка для теплых полов

Терморегуляторы. Виды и принцип действия. Применение

Для сохранения требующегося уровня температуры в нагревательных системах применяются электрические устройства, называемые терморегуляторы. Все приборы, имеющие в составе электронагревательные элементы, оборудованы электрическими терморегуляторами.

Необходимость и особенности терморегуляторов

Терморегулятор представляет собой электрическое устройство необходимое для автоматического регулирования температуры в охлаждающем и отопительном оборудовании. Они монтируются в системах обогрева, искусственного климата, охлаждающих либо морозильных системах. Широко используются в домашнем хозяйстве в обустройстве теплиц.

Цель работы терморегулятора определяется включением либо выключением нагревательных элементов какого-либо прибора при показателях температуры ниже или выше указанных соответственно. Благодаря работе терморегулирующих устройств, воздух в помещении, вода, поверхности приборов и т.п. имею стабильную температуру.

Работают все терморегуляторы, в каком бы приборе они не находились, по единому принципу. Автоматический регулятор получает данные о температуре из окружающей его среды, благодаря тому, что оснащается встроенным или выносным термодатчиком. Опираясь на полученную информацию, терморегулятор определяет, когда нужно включаться и отключаться. Чтобы исключить сбои в работе устройства, термодатчик надлежит устанавливать в помещении подальше от прямого влияния различного нагревательного оборудования, в противном случае, может возникнуть искажение показателей и, естественно, регулятор будет работать ошибочно.

Классификация терморегуляторов

Принцип работы всех устройств, регулирующих температуру одинаковый, но видов терморегуляторов очень много, и они отличаются по:

Назначению:
— комнатные;
— погодные.
Способу монтажа:
— стенные;
— настенные;
— крепящиеся на DIN рейку.
Функциональным возможностям:
— центральное регулирование;
— беспроводное регулирование.
Способу управления:
— механические;
— электромеханические;
— цифровые (электронные).

Также терморегуляторы отличаются техническими свойствами:

Диапазон измерений температуры. Разные модели терморегуляторов в зависимости от модификации поддерживают температуру от -60 до 1200 °С.
Количество каналов:
— одноканальные. Применяются для автоматической регулировки и сохранения температуры объекта на указанном уровне. Отличаются меньшими размерами и весом от многоканальных приборов;
— многоканальные. Выпускаются для фиксирования температуры серии стандартных термодатчиков. Их используют на производствах, лабораториях, а также в народном хозяйстве.
Габаритные размеры:
— компактные;
— большие;
— крупные.

Применение регуляторов и датчиков температуры

Терморегуляторы могут устанавливаться в жилых и промышленных помещениях.

В целом можно выделить учитывающие:

И контролирующие температуру воздуха в конкретной зоне помещения. Эти приборы относятся к категории комнатных регуляторов. Бывают аналоговые и цифровые.
И поддерживающие температуру определённых предметов – это регуляторы для полового отопления.
Температуру воздуха снаружи – погодные термостаты.

Регуляторы, которые эксплуатируются в промышленных помещениях, бывают двух видов:

Индустриальные пространственные. К этим приборам относятся аналоговые стенные регуляторы, имеющие повышенную защиту.
Индустриальные с отдельными датчиками. Это аналоговые приборы с внешними датчиками, которые могут быть настенными или устанавливаться на специальную рейку.
Датчики могут устанавливаться на стены или в полу дома, в зависимости от их типа и назначения. Встроенные приборы монтируются в монтажную коробку прямо в стену, а приборы накладного типа просто прикрепляют на стену.

Выделяют также несколько видов датчиков по назначению:

Датчик температуры пола.
Датчик температуры воздуха.
Инфракрасный датчик для пола и воздуха.

Датчик, измеряющий температуру воздуха, часто размещают на корпусе терморегулятора. Терморегуляторы с инфракрасными датчиками можно применять для контроля всей системы отопления. Эти датчики отлично подходят для установки в ванные комнаты, душевые, сауны и прочие помещения с повышенной влажностью. Сам регулятор температуры надлежит размещать обязательно в сухом месте, от переизбытка влаги он может повредиться. Правда есть модели, с повышенной герметичностью, и их монтаж в ванную ничем не опасен для них.

Регуляторы для тёплых полов отличаются своим внутренним устройством, это:

Цифровые.
Аналоговые.

Цифровые устройства имеют хорошую стойкость к разным типам помех, поэтому исключают искажение данных и гарантируют большую точность, чем аналоговые.

Особенности функциональных возможностей электрических регуляторов температуры:

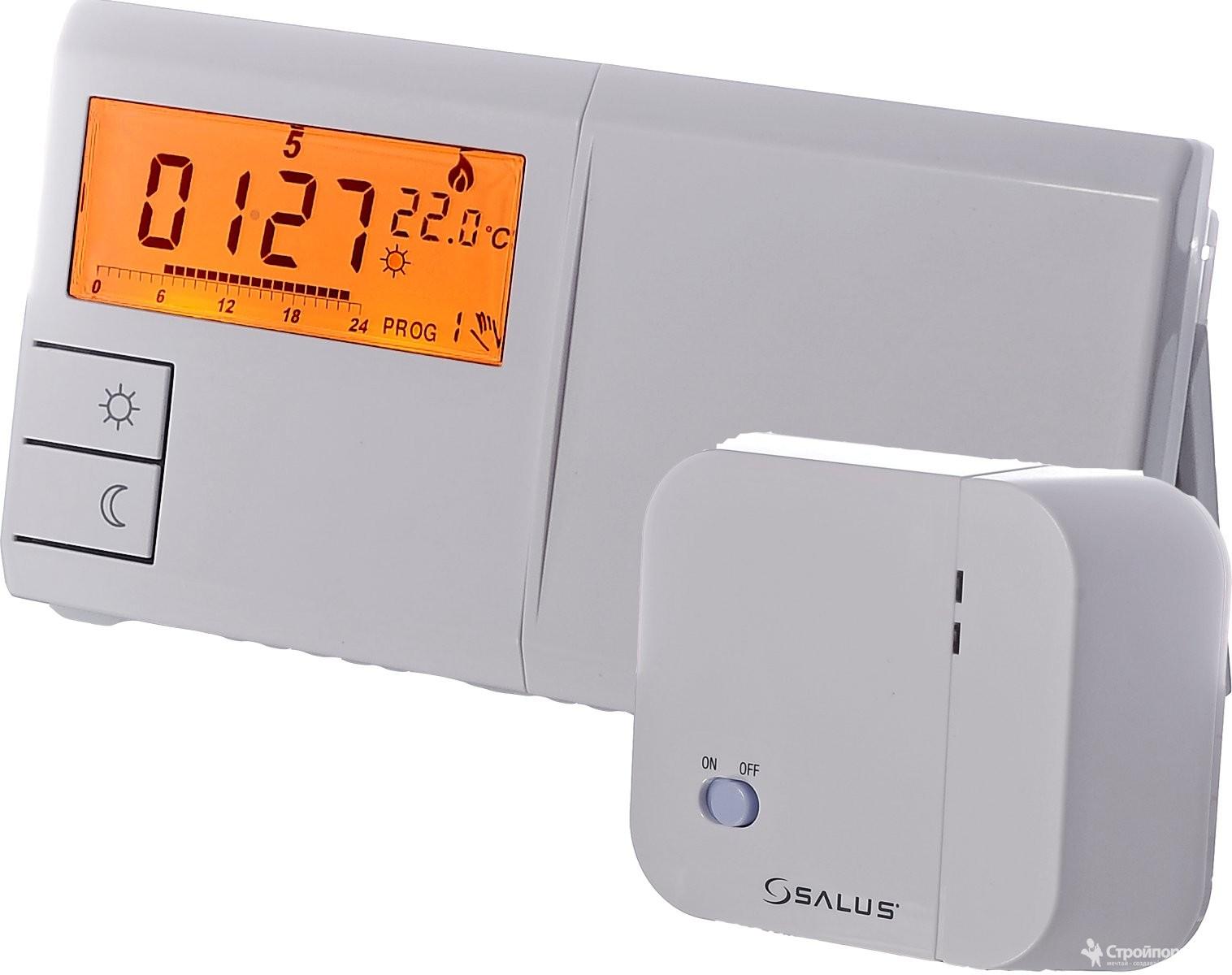

Беспроводное регулирование (дистанционное). Рекомендовано применять при дополнительной инсталляции греющих элементов и проведении реконструкций, когда выполнять классическую регулировку невозможно или довольно трудно. Дистанционное управление исключает дополнительные строительно-ремонтные работы при электроинсталляции (к примеру, монтаже кабельной проводки).
Устройства программирования. Центральное (классическое) устройство позволяет производить регулирование температуры целого крупного объекта с одной точки. Для программирования регулятора используют компьютер или устройства управления. Также контроль осуществляется с помощью телефонного модема.

Принцип действия, плюсы и минусы

Механический регулятор температур считается простым и практичным устройством. Применяется в нагревательных и охладительных целях. Чаще всего представляет внешнее электроустановочное изделие, предназначенное для внутренней установки в жилые помещения в системы отопления. Внешний вид подобен стандартному запорному крану.

Специфичностью механических терморегуляторов является отсутствие электрической составляющей. Работает аппарат по особому принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества от изменения температуры.

При изменении температуры до конкретно указанной, происходит разрыв или замыкание электрической цепи, что обуславливает выключение либо включение приборов для нагрева. Требуемый показатель температуры выбирается на шкале прибора путём вращения специального колесика.

Положительные моменты механических термостатов:

Надёжность.
Устойчивость к перепадам напряжения.
Не подвластны сбоям электроники.
Работают при отрицательных температурах.
Можно эксплуатировать в условиях резких изменений температуры.
Простое управление.
Длительный срок службы.

Недостатки:

Наличие погрешности.
Вероятность появления небольших щелчков при подаче напряжения на инфракрасные нагреватели.
Низкая функциональность.

Независимо от недостатков, они являются самыми распространёнными и встречаются в организации обогревательных систем чаще других термостатов, благодаря простому управлению и невысокой стоимости.

Эксплуатация электромеханических термостатов

Электромеханические регуляторы температуры используется в различных бытовых электроприборах. Эти изделия бывают двух модификаций:

С биметаллической пластиной и группой контактов. Пластина, нагреваясь до определённой температуры, изгибается и размыкает контакты, из-за чего прекращается подача электротока на нагревательную спираль или ТЭН прибора. После остывания пластина прогибается обратно в своё исходное положение, контакты при этом замыкаются, возвращается подача электричества и прибор нагревается. Приборами с этими регуляторами пользуется в повседневной жизни практически каждый человек – это утюги, электроплиты, электрочайники и т.п.
С капиллярной трубкой. Изделие состоит из трубки, наполненной газом и помещённой в ёмкость с водой, а также контактов. Принцип действия базируется на особенностях материалов расширяться при определённых температурах. Вещество, находящееся в полой трубке, начинает расширяться при разогреве воды, из-за чего возникает замыкание контакта. После охлаждения воды, контакты размыкаются, а электроприбор начинает разогреваться. Подобными регуляторами чаще всего оснащаются водонагреватели, масляные обогреватели, бойлеры.

Электромеханические терморегуляторы зарекомендовали себя как неприхотливые устройства:

Автоматическое включение обогрева.
Герметичность.
Невысокая цена.

Минусы этих приборов:

Низкая функциональность.
Сложность добиться высокой точности регулирования.

Специфика электронных терморегуляторов

Электронные устройства очень распространены, они эксплуатируются с многими электрообогревателями. Обычно ими оборудуют общие отопительные системы и кондиционирования, а также тёплые полы.

Главные составляющие части:

Выносной термодатчик.
Контроллер — устройство, устанавливающее конкретный уровень температуры в доме, а также создающее команды включения и отключения нагревателя.
Электронный ключ – контактная группа.

Датчик прибора отправляет данные о температуре контроллеру, который обрабатывает полученный сигнал и решает, требуется снижать или повышать температуру.

Виды электронных термостатов:

Обычные терморегуляторы. В этих приборах можно выставлять желаемые пределы температуры либо точную температуру, которая будет сохраняться. Устройства оборудованы электронным дисплеем.
Цифровые терморегуляторы:
— С закрытой логикой. Устройства имеют неизменный алгоритм работы. Регулирование выполняется при помощи передачи команд по указанным параметрам конкретным приборам, которые были установлены заранее. Параметры задаются заранее в зависимости от нужд используемых приборов для определённой температуры. Корректировка программы этих регуляторов практически неосуществима, можно только менять основные параметры. Но именно эти термостаты наиболее часто применяют в быту.
— С открытой логикой. Эти аппараты контролируют точный процесс обогрева помещений. Имеют расширенные настройки, благодаря чему можно поменять их алгоритм работы. Управляются кнопками или сенсорной панелью. Путём этих устройств можно включать либо отключать обогревательные системы в строго заданное время. Но их перепрограммированием должны заниматься специалисты. Эти регуляторы применяют чаще на производстве и в промышленности, чем в быту.

Программируемые термостаты удобно эксплуатировать, они открывают широкие возможности для тонкой настройки приборов на нужные температурные показатели, зависящие от требований отдельных зон помещений.

Достоинства:

Широкий диапазон регулировок.
Разнообразие дизайнерских решений.
Экономия электроэнергии.
Высокая точность.
Эффективность.
Безопасность при эксплуатации.

Также терморегуляторы просты в управлении и имеют не высокую стоимость, только эти два плюса не касаются регуляторов с открытой логикой. Электронные регуляторы нередко являются составной частью системы умного дома.

Терморегулятор отопления: разновидности и производители

Во время отопительного сезона часть семейного дохода уходит на оплату услуг отопления. В нашей стране сильные морозы не редкость, но как быть с теплой зимой? В холодное время года часто можно увидеть распахнутые окна. Зачастую люди платят не за нагрев собственного дома, а за обогрев окружающей среды, открывая форточки и выпуская излишки тепла наружу. Данный подход совершенно не экономичен, но решить проблему способен терморегулятор отопления (термостат) – специальное устройство, позволяющее нормализировать температуру в помещении.

Приспособление регулирует скорость подачи теплоносителя в радиатор отопления. Установленный регулятор отопления вместе с теплосчетчиком поможет существенно сэкономить и не использовать энергию впустую. Для обогрева подается такое количество тепла, при котором жильцы чувствуют себя комфортно. На рынке предоставлены модели с возможностью ручного программирования температуры помещений для ночного и дневного времени, а также планирования микроклимата на конкретные дни. Устройства достаточно точны, погрешность возможна лишь в один градус.

Виды терморегуляторов

В продаже имеются три разновидности терморегуляторов, отличающиеся друг от друга датчиками приема сигнала. Одни определяют температуру по воздушной среде, другие зависят от тепловых показателей воды. Каждый из них отличается точностью передачи данных и, соответственно, стоимостью, так что покупка зачастую ограничивается платежеспособностью покупателя. Стоит напомнить, что отдельные помещения должны быть оснащены собственными регуляторами температуры. Позволяется использовать разные термостаты для одной системы отопления.

Своевременная регулировка систем отопления происходит благодаря сигналам, источником которых являются:

Теплоноситель. Устаревшие модели, все реже применяемые среди населения. Реагируют на температуру самой системы отопления, что зачастую неэффективно. Используют либо накладной, либо погружной датчик, передающий информацию устройству. Самый бюджетный вариант, у которого находятся свои приверженцы.
Воздух внутри комнат. Приспособление устанавливается внутри помещения. Через кабель происходит передача сигналов до системы включения-выключения котла. Отличается большей эффективностью.
Воздух извне. Наиболее совершенный вариант, при котором датчик располагается вне дома на улице, что не допускает перепадов температуры в квартире при изменении погодных условий. Данный воздушный терморегулятор для отопления отлично экономит как топливо, так и бюджет владельца.

Принцип работы терморегуляторов

Бесспорно, автоматический регулятор температуры отопления значительно упрощает жизнь владельцам.

Но экономить тепловую энергию можно и без термостата, при том, что заниматься регулировкой радиаторов придется самостоятельно. В этом помогут обычный вентиль и дроссель, но по сравнению с терморегулятором использование данных приспособлений все же неудобно.

Термостат реагирует на колебания уличной температуры и регулирует подачу тепла.

Используя дроссель и вентиль придется несколько раз в день подстраивать все самостоятельно. Также теплоотдача будет несколько варьироваться в зависимости от колебаний температуры теплоносителя.

Термостат автоматически регулирует температуру помещений, увеличивая или уменьшая поток воды через батареи. Если жарко – расход воды снижается. В случае похолодания термостат приоткрывается. Сам принцип работы терморегулятора отопления зависит от конкретного вида регулировки.

Механический терморегулятор

Составными частями терморегулятора являются термическая головка и клапан. Термическая головка включает в себя регулятор, жидкостный элемент и привод. Иногда происходит замена жидкостного элемента упругим или газовым. Термоэлемент в форме цилиндра имеет гофрированные внутренние стенки, которые называют сильфоном. Сильфон содержит в себе рабочую среду, в которой происходит реакция на изменения температурных показателей.

Пропорционально с увеличением температуры помещения возрастает объем рабочей среды и сильфон растягивается. Далее сдвигается рабочий шток регулировки клапана, закрывая подачу теплоносителя. Если температура в доме падает, значит рабочая среда уменьшается в объеме и сильфон сжимается. Обратный ход штока способствует увеличенному поступлению теплоносителя к радиатору. Интересно, что механический регулятор температуры отопления, а точнее механизм растяжения и сужения, может выполнять растяжение до 1 миллиона раз.

Электронный терморегулятор

Терморегулятор с электронным управлением автоматически контролирует котел и остальные исполнительные механизмы, типа клапанов, насосов, смесителей и т.д. Пользователь сам может задать наиболее предпочтительный температурный микроклимат, а электронный терморегулятор поддерживает заданную температуру.

Стандартный электронный терморегулятор для отопления содержит термодатчик, что устанавливается в любом месте квартиры, но на удаленном расстоянии от отопительных приборов. Далее прибор считывает информацию в той части пространства, в которой он находится. Данные передаются и терморегулятор может управлять системой отопления дома.

Электронный программируемый терморегулятор для системы отопления делится на два вида: терморегулятор с открытой и закрытой логикой.

В закрытой логике изменять разрешается только некоторые параметры, открытая же предоставляет больше свободы: терморегуляторы легко программируются, также имеется огромный перечень функций и всевозможных настроек. Как ни странно, но большим спросом пользуются закрытые терморегуляторы. Это объясняется тем, что обычным жителям трудно разобраться в настройках и всяческих режимах, проще установить закрытый терморегулятор, который сделает все сам.

Установка термостатов

Многих волнует в каких именно комнатах ставить термостаты. Часто установку производят в спальне, но это нежелательно. Эффективнее производить установку в помещениях с перепадом температур, в комнатах с частым пребыванием людей (кухня, гостиная и т.д.). Для спальни вполне хватит обычного вентиля, регулирующего подачу тепла.

Установка термостата в двухэтажном доме обязательно происходит на втором этаже, откуда будет выполняться регулировка системы отопления частного дома. Объясняется это тем, что поток теплого воздуха направляется вверх, в следствие чего первый этаж остается прохладнее второго. Термостат с датчиком устанавливается в комнатах со свободной циркуляцией воздуха. Приспособление размещается в горизонтальном положении, только так датчик показывает достоверные данные. Как работает термостат для отопления мы уже писали здесь.

Правильный монтаж происходит при установке терморегулятора на входе в батарею. Клапан термостата на одном конце имеет наружную резьбу, на другом – внутреннюю. Диаметры бывают полудюймовые и четырехдюймовые. Термостат вкручивается в радиаторную пробку наружным концом подходящего диаметра.

Производители терморегуляторов

Качественное устройство сможет прослужить хозяевам длительное время. Не составит труда найти терморегулятор для отопления цена которого будет вполне приемлемой. Но при выборе надежного приспособления лучше сильно не экономить. Одними из лучших считаются немецкая фирма «Oventrop» и датская «Danfoss». Немецкий регулятор температуры отопления Danfoss подходят для любых отопительных систем. Как и продукция Oventrop, Данфосс прекрасно вливается в интерьер; оба имеют интуитивные настройки и не выделяются из общего фона.

Терморегуляторы отлично зарекомендовали себя в суровом климате. Для поддержания отопления регулировка температуры происходит в пределах 6-26 градусов. Регуляторы распределяют по всей системе отопления необходимое количество воды.

Терморегуляторы – полезные приспособления, обладающие замечательными функциями. Они помогают не только оптимизировать температуру в квартире, но и сохранить средства семьи (к тому же они быстро окупаются). Особенно полезны будут владельцам коттеджей, которые не проживают там постоянно. Во время отсутствия хозяев температурный регулятор отопления перейдет на более экономный режим с поддержкой минимально теплого микроклимата.

принцип работы, типы устройств, установка и монтаж

Терморегулирующее оборудование позволяет человеку влиять на микроклимат в доме, устанавливая приемлемый диапазон дневных и ночных температур воздуха. Помимо поддержания температурного баланса в жилом помещении терморегуляторы для отопления позволяют оптимизировать расходы по оплате услуг ЖКХ. Многие жильцы многоквартирных домов в зимнее время вынуждены постоянно держать открытыми форточки, пытаясь спастись от «дышащих» жаром батарей. С такой ситуацией можно мириться, если расчеты за отопление ведутся по нормативам. Если же в квартире или доме установлены счетчики тепла, то терпеть неудобства, «отапливая» при этом улицу, владельцам становится совсем невыгодно.

Просмотрев видеоролик, вы узнаете, как установить регулятор температуры отопления и произвести его настройку.

Более всего в установке терморегуляторов нуждаются помещения, в которых значительно колеблются значения температур в течение суток (кухни и комнаты, ориентированные на солнечную сторону). Важно регулировать уровень температуры в спальнях, так как полноценный сон возможен лишь при 18-19°С.

Что такое регуляторы для радиаторов центрального отопления

Для того чтобы понять что такое терморегулятор, расскажем о пользе такого прибора. Как все мы знаем, в квартирах многоквартирного дома сложно добиться одинаковой температуры во всех помещениях. Кроме того, вовсе необязательно круглосуточно и каждый день поддерживать один и тот же температурный режим. Различаются и нормы температуры в разных помещениях.

Так, на кухне вполне комфортно себя можно чувствовать даже при плюс 19 градусах; а вот если в ванной этот показатель будет ниже плюс 24-26, то в этом помещении будет не только некомфортно, но и сыро. А для детской комнаты обогрев должен обеспечивать температуру на уровне 23-24 градусов. Более того, для детей постарше этот показатель также меняется – на 21-22 градуса по Цельсию. В то же время для остальных комнат норма будет составлять 18-22 градуса.

Регулировка батарей отопления

К этому можно добавить, что по ночам температуру можно понижать во всех комнатах квартиры; это способствует более комфортному сну. А если жильцы на некоторое время уезжают, то зачем в их отсутствие поддерживать высокую температуру? Во всех описанных ситуациях только специальный термостат на радиаторе может обеспечить в комнате комфортный микроклимат. При этом воздух в помещении не будет перегреваться, и, соответственно, пересушиваться. А вообще следует сказать, что качественный терморегулятор решает сразу ряд проблем, например:

в комнатах разного назначения обеспечивается разный температурный режим;
уменьшается количество расходных материалов для обслуживания отопительной системы чуть ли не вполовину и увеличивается ресурс котла;
появляется возможность для аварийного отключения и ремонта радиатора без перекрытия всего стояка;
повышается КПД батареи и увеличивается ее теплоотдача.

Рекомендуем: Характеристики инфракрасного радиатора отопления

Принцип работы

Регулятор температуры отопления электронного типа укомплектован термодатчиком, который устанавливается в месте, свободном от прямого воздействия нагревательных электроприборов, он обеспечивает прибор информацией о термическом состоянии помещения. На основании полученных данных электронный прибор управляет элементами отопительной системы.

Различают цифровые и аналоговые термореле с регулировкой температуры. Первые получили наибольшее распространение благодаря своей функциональности. Терморегуляторы электронного типа бывают:

С закрытой логикой.
С открытой логикой.

Закрытая логика – это постоянный алгоритм работы во времени и жесткая внутренняя структура, не зависящая от изменения факторов окружающей среды. Можно изменять лишь определенные программируемые параметры.

Терморегулятор с открытой логикой – это свободно программируемое устройство, характеризующееся большим диапазоном функций и настроек, его можно настроить на любую работу и условия окружающей среды.

В отличие от приборов с закрытой логикой, данные устройства не получили столь широкого распространения. Обосновано это тем, что их управление требует определенной квалификационной степени. Поэтому далеко не каждому рядовому гражданину под силу разобраться в режимах и настройках электронных терморегуляторов. Широкое применение получила открытая логика в индустриальном сегменте, однако со временем она может стать неотъемлемым элементом быта любого человека.

Разновидности терморегуляторов для системы централизованного обогрева

В настоящее время выпускаются три основных типа терморегуляторов:

механические, с возможностью настройки подачи теплоносителя вручную;
электронные, которые управляются при помощи выносного датчика температуры;
полуэлектронные, с возможностью управления специальной термоголовкой, оснащенной сильфонным устройством.

Далее расскажем о каждом из типов термостатов более подробно; и начнем с механических устройств. Скажем сразу, что главные достоинства последних – это простота в эксплуатации, стабильная работа и невысокая стоимость. Кроме того, для их работы не требуются дополнительные источники энергии. А приборы отличаются еще и достаточно высокой точностью регулировки. Но есть у таких приборов и свои недостатки, в том числе, отсутствие шкалы для регулировки и балансировки, а потому настройка производится опытным путем.

Как правило, каждое такое устройство состоит из привода, регулятора, а также сильфона, который наполнен газом или жидкостью. При этом вещество, находящееся в сильфоне и играет ключевую роль. При изменении положении рычага оно перемещается в специальный золотник и меняет положение штока; а тот, в свою очередь, частично закрывает проход для теплоносителя.

Более сложные конструкции – это электронные термостаты, ими управляет программируемый микропроцессор. И при помощи нескольких кнопок на таком терморегуляторе в комнате можно создать нужную температуру. Более того, есть и многофункциональные модели, которые можно применять для регулировки смесителя, насоса и котла.

Если говорить о строении и принципах работы такого устройства, то они мало чем отличаются от механических систем. Здесь также используется сильфон, наполненный веществом, которое чутко реагирует на все изменения температуры в помещении. Так, при повышении последней вещество расширяется, давит на стенки и двигает шток, который автоматически перекрывает клапан. Снижение температуры ведет сжатию рабочего вещества, сильфон не растягивается и клапан открывается.

Рекомендуем: По каким характеристиками выбирают автономные батареи отопления?

Существует несколько разновидностей электронных термостатов, но в основном их подразделяют на открытые и закрытые. В последних не предусмотрена возможность автоматически определять температуру. А вот главное преимущество открытых приборов – это возможность программирования многих функции. Но используются подобные устройства чаще всего на промышленных предприятиях. Добавим, что для всех электронных приборов требуются дополнительные источники энергии – батарейки или аккумуляторы.

Конструкция термостата для батареи отопления

Считается, что для использования в быту лучше всего подходят полуэлектронные терморегуляторы. Последние снабжены специальным цифровым дисплеем, на котором отображается температура в помещении.

Добавим, что все такие устройства можно подразделить по типу используемого вещества в сильфоне – на жидкостные и газонаполненные. Кроме того, такие приборы обычно оснащаются встроенным либо дистанционным датчиком. Отметит, что газонаполненные приборы обладают повышенным сроком службы от двадцати лет и более.

Монтаж

Терморегулятор на батарею механического типа необходимо устанавливать на подающем трубопроводе. При этом головка терморегулятора должна располагаться горизонтально, не должна подвергаться влиянию прямых солнечных лучей и тепла. Если клапан закрыт занавеской или заставлен мебелью, то образуется нечувствительная зона, другими словами, термостат не контактирует с температурой окружающей среды, и по этой причине он не выполняет свои функции эффективно.

Если же иное размещение данного устройства не представляется возможным, применяются специальные датчики с накладным чувствительным элементом, предназначенные для дистанционного регулирования.

Советы по выбору устройств для регулировки тепла в батареях

Специалисты советуют уделить внимание следующим моментам при выборе и установке подобных приборов:

обязательно ознакомьтесь с рекомендациями производителя перед покупкой монтажом такого запорно-регулирующего механизма;
хрупкие детали в приборе могут выйти из строя при ударах; а потому при установке соблюдайте осторожность;
термостат надо устанавливать горизонтально, иначе поступающий на элемент теплый воздух снизит его точность и вообще негативно скажется на работе;
при установке обратите внимание на стрелки на приборе, указывающие, куда поступает вода;
если система отопления однотрубная, то под трубами надо сначала монтировать байпасы; если этого не сделать, то при отключении одного радиатора, даст сбой вся система.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Можно ли ставить биметаллические радиаторы на центральное отопление?
Характеристики инфракрасного радиатора отопления
Как установить отопление на балконе от центрального отопления?
Какое давление в батареях центрального отопления?
Чем можно красить батареи центрального отопления?
Как выполнить ремонт чугунного радиатора отопления своими руками?

Фотогалерея (17 фото)

Терморегулятор для радиатора отопления Терморегулятор на выходе из котла (или бойлера). Термостат угловой Термостат прямой Термостат из нержавейки

Термостат для отопления жидкостный Автоматический (электронный) термостат для отопления Ручной терморегулятор — конусный вентиль Механический терморегулятор Устройство терморегулятора Электронный терморегулятор для отопления Электронный термостат с выносным датчиком Правильное расположение терморегулятора для радиатора Терморегулятор для отопления производства компании Данфосс Правила монтажа терморегуляторов. Схема установки Термостат с дистанционным датчиком

13.11.2016

Устройство и принцип действия

Основное действие конструкции направлено на снижение скорости в схеме для подачи жидкости.

Главные узлы терморегулятора для радиатора:

Термический клапан – регулировка потока.
Термоголовка – управление работой клапана.

Устройство термоклапана для радиатора отопления:

Корпус – выполнен нержавеющей стали, латуни или бронзы, имеющий высокую сопротивляемость коррозии. Сверху покрыт дополнительным хромовым защитным слоем. Есть никелированные корпуса. Вход оснащён резьбой, выход – штуцером для стыковки с трубопроводом. На маркировке указано направление потока, которого нужно строго придерживаться при стыковке;
Клапан – обеспечивает проход или остановку жидкости. Снабжён каучуковым золотником;
Шток – отвечает за размер просвета в трубе, пропускающего теплоноситель в систему;
Сильфон (штифт толкатель) – основа термостатики конструкции.

Устройство терморегулятора Источник termogolovka-ec.ru

Устройство и назначение сильфона

Достоинством сильфонных термоголовок является их полная автономность, без дополнительного питания. Они работают в автоматическом режиме без вмешательства человека, круглые сутки всю зиму. Достаточно вначале отрегулировать на заданные параметры.

Работа сильфона базируется на первом законе термодинамики – расширение жидких сред в горячем состоянии.

Небольшой пружинящий цилиндр, заполненный жидкостью или газом (температурный агент) с высоким коэффициентом расширения. В качестве жидкости употребляют парафин, имеющий низкую температуру плавления.

Нагреваясь, он сильно увеличивает объем и подпирает шток, который толкает клапан, закрывающий проход. Сечение прохода сужается и перестаёт пропускать теплоноситель. Секция не получает достаточно тепла и остывает до заданной нормы, а с ним и температурный агент. Охлаждаясь жидкость принимает начальный объем, а шток поднимается, открывая доступ горячей воде, поступающей в систему. Цикл возвращается к началу и повторяется.

Конструкция терморегулятора с сильфоном Источник wikimedia.org

Смотрите также: Компании, специализирующиеся на водоснабжении, канализации и отоплении.

Газовый температурный агент разогревается на порядок быстрее, но производство подобных сильфонов стоит дороже, соответственно и термостат для радиаторов отопления будет дорогим.

Как отрегулировать прибор

После установки термостата на батареи проводят контрольные замеры и настраивают прибор. Для этого выполняют такие действия:

закрывают все окна и двери в помещении, чтобы любые движения воздушных масс не повлияли на микроклимат в конкретной комнате;
в центре пространства ставят термометр на уровне половины высоты комнаты, то есть примерно в средний рост человека;
открывают вентиль вмонтированного в систему устройства, поворачивают его до упора влево и выставляют максимальное значение температуры нагрева воды;
когда помещение прогреется до 7 градусов (подскажет термометр), краник на приборе закрывают поворотом до упора вправо;
после этого следят за изменениями показателей на градуснике.
когда температура на нём окажется в нужных пределах, вентиль аккуратно, не спеша поворачивают влево. Делают это до того момента, пока явно не услышат шум воды в устройстве.
краник фиксируют на этой отметке, а на приборе создают маркировку (рисуют линию или делают насечку). Это поможет в дальнейшем правильно регулировать прибор.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как победить шум в батареях отопления?

Если на батареи устанавливают автоматические термостаты, ручное регулирование не требуется. Здесь важно правильно выверить показания удалённых датчиков с отметками на градуснике и шкале прибора.

Терморегулятор для радиатора отопления – установка и инструкция по выбору подходящей модели

Хозяин каждого дома стремиться сделать отопительную систему полностью автономной и не зависящей от человека. Она должна быть функциональной и легко управляемой, становиться залогом комфорта. Если раньше удобством был единый кран для всех трубных магистралей, сегодня привычным стал терморегулятор для радиатора отопления, делающий систему более гибкой и практичной.

С помощью небольшого и простого устройства, которое называется терморегулятором или термостатом, можно значительно увеличить гибкость управления отопительной системой. Установив подобный прибор, появляется возможность добиться следующего:

Независимо от устройства, терморегулятор анализирует температуру окружающей среды и контролирует количество отдаваемого тепла. Устройство состоит из двух основных элементов: термоголовки и термостатического вентиля.

Содержание статьи:

Предназначение и устройство

На рынке множество моделей от самых различных производителей, но все они могут быть поделены на две категории:

Автоматические или электронные
Ручные или механические

Выбор между моделями во многом зависит от пожеланий самого покупателя. Кто-то отдает предпочтение традиционным механическим приборам, другие – более современным электронным. Но прежде чем сделать выбор, нужно ознакомиться с их особенностями.

Механические терморегуляторы

Внутри термостатической головки располагаются привод, регулятор и цилиндр с газообразной или жидкой средой, реагирующей на изменение температурного режима вокруг. Когда воздух в окружении нагревается, он вызывает тепловое расширение чувствительного элемента, который давит на золотник. Последний прижимает клапан и уменьшает проходимость теплоносителя.

Прежде чем монтировать терморегулятор для радиаторов отопления механического типа, его необходимо отрегулировать, установив гидравлическое сопротивление. Внутри прибора имеется дроссельный механизм, который поддерживает плавную настройку. Выполнять регулировку можно на обратном или впускном клапанах.

На работу механического терморегулятора влияет ряд факторов:

Где располагаются источники холода и тепла в помещении
Какова температура воздуха снаружи
Направление движения воздушных масс в помещении
Падение прямых солнечных лучей

Электронные терморегуляторы

Более сложными и современными устройствами являются электронные терморегуляторы для радиаторов или ЭТ. Они предоставляют возможность сделать отопительную систему более гибкой, позволяя контролировать не только температуру на конкретно выбранном радиаторе, но и управлять основными механизмами системы (клапанами, насосом, смесителями и прочими составляющими).

Устройство ЭТ более сложное, чем у механических моделей. У них имеется выносной или встроенный датчик, который замеряет температуру окружающей среды определенной зоны, в которой он располагается. Программное обеспечение анализирует получаемые данные и принимает решения увеличить или уменьшить отопление.

Короткое видео по установке

Электронные терморегуляторы для радиаторов могут быть поделены на две категории:

Аналоговые
Цифровые

Большой востребованностью среди покупателей пользуются цифровые модели, которые делятся на две подкатегории:

С закрытой логикой
С открытой логикой

Приборы с закрытой логикой не могут менять алгоритм своей работы. Они не в состоянии самостоятельно реагировать на большинство изменений окружающей среды и лишь удерживают установленную пользователем температуру.

В бытовых условиях электронные терморегуляторы для радиатора отопления с открытой логикой встречаются крайне редко. Они могут самостоятельно реагировать на изменение в окружающей среде и выбирать управляющую программу. Многочисленность настраиваемых параметров значительно усложняет использование подобных приборов. Большинство из них требует определенных знаний, поэтому подобные устройства используются в индустриальном сегменте.

На что обратить внимание при выборе

Помимо типа терморегулятора при выборе необходимо обратить пристальное внимание на другие характеристики:

Дистанционный или встроенный
Гидравлическое сопротивление
Газовый или жидкостный

Дистанционные и встроенные

Наибольшее распространение получили устройства со встроенным датчиком. Они характеризуются компактностью и простотой. Однако у таких терморегуляторов имеется один существенный недостаток – они реагируют на изменение температуры лишь в непосредственной близости от прибора отопления.

Последнее время широко востребованными становятся терморегуляторы, у которых датчик температуры располагается на удалении, передавая управляющие сигналы клапану. К таким моделям целесообразно прибегать в следующих ситуациях:

Ширина подоконника превышает 22 см, при этом отопительный радиатор располагается от него на расстоянии менее 10 см
Батарея, перед которой располагается терморегулятор, помещена в нишу
Глубина радиатора превышает 15 см
Шторы или мебель перекрывают свободный доступ воздушных потоков к терморегулятору

Гидравлическое сопротивление

Выбирая терморегулятор для радиатора отопления, необходимо уделить внимание на тип отопительной системы:

Соответствующую классификацию имеют замеряющие устройства. Причина разделения заключается в том, что нагрузка в двухтрубной системе гораздо больше, чем в однотрубной. Выбираемый терморегулятор для двухтрубных магистралей должен иметь большое гидравлическое сопротивление.

Если установить двухтрубный прибор вместо однотрубного, отопительная система будет продолжать стабильно функционировать. Обратную замену допускать нельзя, так как нехватка гидравлического сопротивления приведет к утрате мощности, снижению КПД и преждевременному выходу внутреннего механизма из строя.

Газовые и жидкостные

Можно разделить терморегуляторы отопления на типы в зависимости от выбранной рабочей среды:

Жидкостные
Газовые

Точность измеряемых значений у жидкостных моделей значительно выше. Они гораздо качественнее передают на управляемые механизмы давление внутри гофрированного цилиндра. Однако модели с газообразными средами имеют несколько весомых преимуществ:

Они значительно быстрее реагируют на все изменение температуры, увеличивая эффективность поступления тепла
Газ конденсируется на удалении от клапана, в самой охлажденной части прибора. Таким образом, скорость реакции значительно увеличивается, так как она практически не зависит от температуры теплоносителя

Монтаж терморегулятора своими руками

Если производится самостоятельный монтаж терморегулятора, необходимо руководствоваться несколькими правилами:

Приобретая устройство, не следует отдавать предпочтение самым дешевым из них
Рекомендуется устанавливать перед терморегулятором запорную арматуру для быстрого перекрытия теплоносителя

Датчики должны располагаться в местах, не закрытых шторами и мебелью
Прибор монтируют относительно радиатора перпендикулярно
Установка прибора производится на подающей трубе таким образом, чтобы термоголовка располагалась параллельно половой поверхности (в горизонтальном положении)
Для работы необходимы лишь разводной трубный ключ и прилагаемая инструкция

Достоинства терморегуляторов

Современные терморегуляторы обладают массой достоинств. Среди них наиболее значимыми для пользователя являются:

Эргономичный современный дизайн, который вписывается в любой интерьер, они максимально удобны и легки в эксплуатации
Если температура в помещении нагревается посредством других факторов (работа многочисленных электрических приборов, прямые солнечные лучи, многолюдность), датчик улавливает эти изменения и уменьшает отопление системы
Установив терморегулятор в автономную систему, можно добиться экономии теплоносителя до 25%, которая влечет за собой уменьшение затраченных в отопительный период средств

Благодаря установке терморегуляторов можно добиться максимально равномерного распределения тепла в домах различной площади и количеством 2 и более этажа, с максимальной эффективностью будут выполнять свои задачи батареи, которые расположены на окраине сети
Датчики позволяют самостоятельно выбирать и устанавливать температуру в помещениях в диапазоне от 5 до 27 градусов с точностью до 1 градуса
Пропадает необходимость открывать окна для проветривания и уменьшения температуры в квартирах с центральным отоплением

Они адаптированы для любых современных отопительных систем с различными видами теплоносителей
Они не нуждаются в профессиональном профилактическом уходе и техническом обслуживании на протяжении всего эксплуатационного срока, который достигает нескольких десятков лет

Видео

В заключении

Установив терморегулятор для радиатора отопления, можно избавиться от большого числа проблем. Значительно возрастает эффективность отопительной системы и в зимний период будет наблюдаться экономия средств, затраченных на энергоносители.

Установка терморегулятора возможна в индивидуальных и центральных отопительных системах. Однако они не обязательно должны монтироваться перед каждым отопительным прибором. Наиболее эффективны подобные устройства в помещениях, в которых больше всех колеблется температура.

как правильно выбрать и настроить

Содержание статьи:

Терморегулятор для отопления – прибор, позволяющий управлять количеством тепловой энергии. Если его нет, вы получаете столько тепла, сколько дает поставщик. Нередко бывает, что в периоды потепления в квартире становится слишком жарко и приходится открывать форточки. При наличии терморегулятора проблема решается элементарно: можно просто установить нужную температуру или смену режимов. Благодаря этому в помещении будет комфортный микроклимат, а вы сможете оплачивать счета только за потребленное количество тепла. Особенно удобен регулятор, если вы планируете отъезд. Прибор можно выставить на минимальную температуру и не переплачивать за тепловую энергию, которую вы не использовали.

Выгоды от использования терморегуляторов

Экономия. С учетом постоянного роста тарифов на коммунальные услуги регуляторы становятся все более востребованными. Владелец квартиры платит честную цену за потребляемое тепло. При установке терморегулятора для котла отопления в частном доме хозяин может снизить расход топлива, что тоже весьма положительно отражается на семейном бюджете. Прибор окупается за один-два отопительных сезона.
Комфорт. Больше не придется рисковать здоровьем, открывая окна и устраивая сквозняки в межсезонье или оттепели. Температура будет постоянной, что благотворно скажется на здоровье всех членов семьи, снизится количество простудных заболеваний. Диапазон температур – 5-27 градусов.
Универсальность. Терморегуляторы можно устанавливать и в процессе обустройства новых отопительных систем, и в уже действующих.
Аккуратный дизайн. Современные регуляторы компактны и презентабельно выглядят. Они вписываются в любые интерьеры.

Внешний вид термостата: стильно, аккуратно, нейтрально

Типы терморегуляторов отопления

В зависимости от вида отопительной системы и потребностей владельцев зданий выделяют такие разновидности терморегуляторов:

Этот вид регуляторов почти не используется в жилых помещениях, т.к. не позволяет установить нужную температуру. Шаровой кран рассчитан только на два крайних положения.

Обратите внимание! Ни при каких условиях не следует пытаться установить кран на промежуточное положение, это приведет только к его поломке.

Устройство углового радиаторного шарового крана с американкой 3/4 дюйма

Терморегулирующий вентиль для отопления

Это простое механическое устройство, которое позволяет регулировать температуру в помещении в ручном режиме. Датчики и автоматическое управление отсутствуют.

Схема подключения терморегулирующих вентилей

Это «умный» прибор, оснащенный датчиками. Автоматика оценивает температуру окружающей среды и оптимизирует степень нагрева радиатора в соответствии с заданными настройками. На программируемом терморегуляторе для системы отопления можно заранее установить смену режимов работы.

Электронный терморегулятор для отопления с дисплеем

Устройство и принцип работы прибора

Основные элементы конструкции – это чувствительный элемент, который называют термической головкой или термоэлементом, и клапан. Термическая головка представляет собой цилиндрическое устройство с гофрированными изнутри стенками, заполненное рабочей средой. Как правило, используют газ или жидкость. Когда теплоноситель нагревается, увеличивается его объем. В результате рабочий шток клапана сдвигается и перекрывает поток. Если температура падает, сжимается объем рабочей среды и шток движется в обратном направлении.
Прибор в состоянии выдержать до миллиона циклов движения штока, поэтому срок эксплуатации термостата может исчисляться несколькими десятилетиями. При его покупке указывается гарантийный срок, но если устройство изначально исправно, оно прослужит гораздо дольше, обращаться в магазин и требовать гарантийного ремонта не придется.

Схема устройства регулятора температуры

Какая рабочая среда лучше – газ или жидкость

Жидкостные приборы более точно фиксируют изменения температуры, правильнее реагируют и передают сигнал на исполнительный механизм. Газонаполненные термостаты работают быстрее. Оба типа терморегуляторов имеют свои преимущества. Специалисты советуют отдать предпочтение скорости и приобрести газонаполненный прибор, поскольку он лучше реагирует на динамику температуры, что положительно сказывается на контроле за теплопоступлением. Газонаполненные термостаты позволяют сэкономить больше тепловой энергии.

Схематическое изображение работы прибора

Монтаж и настройка термостата

Перед началом работ отключают подающий стояк и сливают воду из системы. После этого отрезают подводки, отсоединяют хвостовики, ставят трубную обвязку и соединяют ее с трубами подводки. Если система отопления однотрубная, нужно установить байпас (перемычку, которая соединит обе подводки устройства – прямую и обратную). Эта мера необходима, чтобы теплоноситель мог циркулировать после перекрытия батареи термостатом.

Настраивать прибор нужно при закрытых окнах и дверях, минимизировав теплопотери. Терморегулятор ставят на максимум. Когда температура поднимется на 5-6 градусов, устройство отключают. Клапан открывают, лишь когда она упадет до нужного значения. При правильном положении головки в устройстве послышится шум воды, корпус прибора нагреется.

Монтаж термостата на радиатор отопления

Покупая терморегулятор для отопления, нужно заранее учесть все факторы, которые способны влиять на его функционирование. Необходимо провести специальные расчеты, которые лучше доверить специалисту. Не следует также самостоятельно устанавливать и настраивать прибор, если у вас нет необходимых навыков. Лучше один раз обратиться к профессионалу, чем потом переустанавливать или перенастраивать термостат.

Видео: зачем нужны терморегуляторы

Понравилась статья? Поделитесь с друзьями:

Комнатные терморегуляторы, обзор моделей | Полезные статьи TEPLOCOM

06-03-2017

Назначение комнатных терморегуляторов

В процессе работы терморегуляторы проводят измерение текущей температуры воздуха в помещении и дают команды тепловому оборудованию на увеличение или уменьшение мощности обогрева, могут включать и выключать отдельные приборы отопления. Таким образом, терморегуляторы обеспечивают термостатирование на заданном уровне.

Использование комнатного терморегулятора даёт возможность улучшить микроклимат в помещении и сделать его более комфортным. Терморегуляторы способны достаточно быстро изменять температуру воздуха в помещении до требуемого значения. Всем известно, что комфортный температурный режим очень важен. Современные электронные терморегуляторы позволяют устанавливать различные режимы отопления дома путём установки различных значений температуры в разные дни недели, в разное время суток.

Применение комнатных электронных регуляторов температуры даёт возможность получения экономии энергоресурсов, используемых для отопления дома. Происходит это за счёт более эффективного и быстрого изменения температуры воздуха и за счёт выставления разных режимов отопления в различных жизненных ситуациях.

Терморегуляторы обеспечивают:

быстрое регулирование температуры воздуха;
регулирование воздуха согласно различным графикам;
повышение комфортности в доме;
экономию энергоресурсов.

Варианты подключения комнатных терморегуляторов

Для обеспечения точного регулирования температуры воздуха в помещении терморегуляторы используют следующие принципы работы:

на терморегуляторе устанавливается необходимый диапазон температуры воздуха в заданное время;
терморегулятор постоянно ведёт измерение текущей температуры воздуха;
терморегулятор ведёт сравнение текущей температуры воздуха и требуемой в данный промежуток времени;
с помощью включения и выключения приборов отопления или с помощью изменения их мощности терморегулятор обеспечивает заданные параметры температуры в комнате.

Управление различными приборами системы отопления

Современные электронные терморегуляторы могут обеспечить управление различными приборами системы отопления.

К терморегуляторам могут быть подключены следующие устройства:

газовый котёл отопления;
жидкотопливный котёл отопления;
электрический котёл отопления;
электрические обогреватели различного типа;
электрические тёплые полы;
устройства регулирования потоков теплоносителя;
электроприводы системы отопления.

Типы комнатных терморегуляторов

Многочисленные производители предлагают электронные терморегуляторы различных типов. Терморегуляторы различаются по принципу работы, способу передачи данных, способу установки, функциональным возможностям.

Классификация терморегуляторов по типу управляемых устройств

В зависимости от вида устройства, которым управляют терморегуляторы, их можно классифицировать на следующие типы:

терморегуляторы котлов отопления;
терморегуляторы управления тёплыми полами;
терморегуляторы управления электрическими нагревательными приборами;
терморегуляторы для управления потоком через радиаторы отопления;
терморегуляторы для управления приводами распределительных систем.

Классификация терморегуляторов по способу передачи данных

В зависимости от способа передачи данных и способа установки терморегуляторы можно классифицировать на следующие типы:

проводные терморегуляторы;
беспроводные терморегуляторы.

Проводные комнатные терморегуляторы имеют более простую конструкцию, легко устанавливаются, имеют маленькую цену, но требуют прокладывания проводной линии.

Беспроводные комнатные терморегуляторы могут быть установлены в любом месте без прокладывания проводной линии. Для передачи информации и команд такие устройства используют выделенный радиоканал. Стоимость беспроводных устройств выше, но они могут быть установлены быстро и не портят уже сделанный ремонт в помещениях.

Комнатные терморегуляторы серии TEPLOCOM TS

Комнатные терморегуляторы TEPLOCOM TS разработаны специально для длительной и эффективной работы по управлению отоплением дома. Большой модельный ряд устройств регулирования температуры позволяет выбрать оптимальное решение.

В модельном ряде TEPLOCOM TS представлены:

проводные терморегуляторы;
беспроводные терморегуляторы.

По функциональным возможностям регуляторы TEPLOCOM TS делятся на:

простые терморегуляторы;
программируемые терморегуляторы с возможностью выбора режимов работы.

Терморегуляторы TEPLOCOM TS имеют высокое качество, рассчитаны на длительную эксплуатацию, имеют большой гарантийный срок.

Для выбора нужного терморегулятора TEPLOCOM перейдите в раздел «Комнатные термостаты и теплоконтроллеры».

Товары из статьи

Тех. поддержка

Бастион в соц. сетях

Канал Бастион на YouTube

Что такое промышленные регуляторы температуры? Типы контроллеров процесса

Как следует из названия, контроллер температуры – это прибор, используемый для управления температурой, в основном без участия оператора. Контроллер в системе контроля температуры принимает датчик температуры, такой как термопара или RTD, в качестве входного сигнала и сравнивает фактическую температуру с желаемой контрольной температурой или уставкой. Затем он предоставит вывод для элемента управления.

Хорошим примером может служить приложение, в котором контроллер принимает входной сигнал от датчика температуры и имеет выход, подключенный к элементу управления, например, нагревателю или вентилятору. Контроллер обычно является лишь частью системы контроля температуры, и вся система должна быть проанализирована и рассмотрена при выборе подходящего контроллера.

Подробнее о цифровых контроллерах

Какие бывают типы контроллеров процесса или температуры и как они работают?
Существует три основных типа контроллеров процесса: двухпозиционные, пропорциональные и ПИД-регуляторы.В зависимости от системы, которую нужно контролировать, оператор сможет использовать тот или иной тип для управления процессом.

Двухпозиционный регулятор температуры
Двухпозиционный регулятор температуры – это простейшая форма устройства управления. Выход из устройства либо включен, либо выключен, без среднего состояния. Двухпозиционный контроллер переключает выход только тогда, когда температура пересекает заданное значение. Для управления нагревом выход включен, когда температура ниже заданного значения, и выключен выше заданного значения.

Поскольку температура пересекает заданное значение для изменения состояния выхода, температура процесса будет непрерывно меняться, переходя от нижнего заданного значения к верхнему и обратно ниже. В случаях, когда этот цикл происходит быстро и для предотвращения повреждения контакторов и клапанов, к операциям контроллера добавляется дифференциал включения-выключения или «гистерезис».

Этот дифференциал требует, чтобы температура превышала заданное значение на определенную величину, прежде чем выход выключится или снова включится.Дифференциал включения-выключения предотвращает «дребезг» на выходе или быстрое постоянное переключение, если циклическое переключение выше и ниже заданного значения происходит очень быстро. Двухпозиционное управление обычно используется там, где нет необходимости в точном управлении, в системах, которые не могут справиться с частым включением и отключением энергии, где масса системы настолько велика, что температура изменяется очень медленно, или для температурной сигнализации. Один особый тип двухпозиционного управления, используемый для сигнализации, – это ограничительный контроллер. В этом контроллере используется фиксирующее реле, которое необходимо вручную сбросить, и которое используется для остановки процесса при достижении определенной температуры.

Пропорциональное управление
Пропорциональное управление предназначено для исключения цикличности, связанной с двухпозиционным управлением. Пропорциональный контроллер снижает среднюю мощность, подаваемую на нагреватель, когда температура приближается к заданному значению.

Это замедляет работу нагревателя, чтобы он не превышал уставку, но приближался к уставке и поддерживал стабильную температуру. Это действие дозирования может быть выполнено путем включения и выключения выхода на короткие промежутки времени.Это «пропорциональное время» изменяет отношение времени «включения» к времени «выключения» для контроля температуры. Действие дозирования происходит в «зоне пропорциональности» вокруг заданной температуры.

За пределами этого диапазона регулятор температуры функционирует как двухпозиционный блок, при этом выход либо полностью включен (ниже диапазона), либо полностью выключен (выше диапазона). Однако в пределах диапазона выход включается и выключается пропорционально разнице измерения от заданного значения. При заданном значении (средняя точка диапазона пропорциональности) соотношение включения / выключения выхода составляет 1: 1; то есть время включения и выключения равны.Если температура дальше от уставки, время включения и выключения изменяется пропорционально разнице температур. Если температура ниже уставки, выход будет работать дольше; если температура слишком высока, выход будет отключен дольше.

ПИД-регулирование
Регулятор третьего типа обеспечивает пропорциональное с интегральным и производным регулированием или ПИД-регулирование. Этот контроллер сочетает в себе пропорциональное управление с двумя дополнительными регулировками, что помогает устройству автоматически компенсировать изменения в системе.

В этой другой статье более подробно рассматривается настройка ПИД-регулятора.

Рекомендуется в системах, где нагрузка часто меняется, и ожидается, что контроллер будет автоматически компенсировать частые изменения уставки, количества доступной энергии или массы, которую нужно контролировать. OMEGA предлагает ряд контроллеров, которые настраиваются автоматически. Они известны как контроллеры автонастройки.

Стандартные размеры
Поскольку регуляторы температуры обычно монтируются внутри приборной панели, панель необходимо обрезать для размещения регулятора температуры.Чтобы обеспечить взаимозаменяемость между контроллерами температуры, большинство контроллеров температуры разработаны в соответствии со стандартными размерами DIN. Наиболее распространенные размеры DIN показаны ниже.

Выберите регулятор температуры для вашего приложения

Двухпозиционные контроллеры
Двухпозиционные контроллеры процесса – это простейший тип контроллеров с двухпозиционным управлением, предназначенный для обеспечения функциональности ПИД-контроллеров общего назначения, но по цене, подходящей для двухпозиционных приложений.

Узнать больше

ПИД-регуляторы с автонастройкой ПИД-регуляторы
обеспечивают очень жесткий контроль, но алгоритм ПИД-регулирования требует настройки. Контроллеры автонастройки обеспечивают эту функцию.

Узнать больше

Многопетлевые контроллеры
Каждый контур управления обычно состоит из одного входа и как минимум одного выхода. OMEGA предлагает множество контроллеров с несколькими контурами, которые могут обрабатывать более одного контура управления. OMEGA CS8DPT может обрабатывать до 6 контуров управления.

Узнать больше

Контроллеры пределов безопасности
Контроллеры предельных значений безопасности – это выключенный контроллер с фиксируемым выходом. Когда выход меняет состояние, для его возврата требуется ручной сброс. Контроллеры пределов безопасности обычно используются как резервные контроллеры, чтобы остановить процесс при достижении нежелательных пределов.

Узнать больше

Реле температуры
Регулируемое реле температуры подходит для применений, где требуется экономичное решение для регулирования температуры.Реле температуры обычно проще и проще в настройке, чем более сложные электронные элементы управления.

Узнать больше

Часто задаваемые вопросы

Как выбрать контроллер процесса или температуры?
Контроллер – это часть всей системы управления, и для выбора подходящего контроллера необходимо проанализировать всю систему. При выборе контроллера следует учитывать следующие моменты:

1. Тип входного датчика (термопара, RTD) и диапазон температур
2.Тип требуемого выхода (электромеханическое реле, SSR, аналоговый выход)
3. Требуемый алгоритм управления (вкл. / Выкл., Пропорциональный, PID)
4. Количество и тип выходов (нагрев, охлаждение, аварийный сигнал, предел)

Техническое обучение Техническое обучение Просмотреть эту страницу на другом языке или в другом регионе ПИД-регуляторы

– Регуляторы температуры

Какие существуют типы контроллеров и как они работают?

Существует три основных типа контроллеров: двухпозиционный, пропорциональный и ПИД-регулятор.В зависимости от системы, которую нужно контролировать, оператор сможет использовать тот или иной тип для управления процессом.

Включение / выключение

Двухпозиционный контроллер – это простейшая форма устройства контроля температуры. Выход из устройства либо включен, либо выключен, без среднего состояния.

Двухпозиционный контроллер переключает выход только тогда, когда температура пересекает заданное значение. Для управления нагревом выход включен, когда температура ниже заданного значения, и выключен выше заданного значения.Поскольку температура пересекает заданное значение, чтобы изменить состояние выхода, температура процесса будет непрерывно меняться, переходя от нижнего заданного значения к верхнему и обратно. В случаях, когда этот цикл происходит быстро и для предотвращения повреждения контакторов и клапанов, к операциям контроллера добавляется дифференциал включения-выключения или «гистерезис». Этот дифференциал требует, чтобы температура превышала заданное значение на определенную величину, прежде чем выход выключится или снова включится. Дифференциал включения-выключения предотвращает «дребезг» на выходе или быстрое постоянное переключение, если циклическое переключение выше и ниже заданного значения происходит очень быстро.Двухпозиционное управление обычно используется там, где нет необходимости в точном управлении, в системах, которые не могут справиться с частым включением и отключением энергии, где масса системы настолько велика, что температура изменяется очень медленно, или для температурной сигнализации.

Один особый тип двухпозиционного управления, используемый для сигнализации, – это ограничительный контроллер. В этом контроллере используется фиксирующее реле, которое необходимо вручную сбросить, и которое используется для остановки процесса при достижении определенной температуры.

Пропорциональный контроль

Пропорциональные регуляторы предназначены для исключения цикличности, связанной с двухпозиционным управлением.Пропорциональный контроллер снижает среднюю мощность, подаваемую на нагреватель, когда температура приближается к заданному значению. Это замедляет работу нагревателя, чтобы он не превышал заданное значение, а приближался к заданному значению и поддерживал стабильную температуру. Это действие дозирования может быть выполнено путем включения и выключения выхода на короткие промежутки времени. Это «пропорциональное время» изменяет отношение времени «включения» к времени «выключения» для контроля температуры. Действие дозирования происходит в «зоне пропорциональности» вокруг заданной температуры.

За пределами этого диапазона контроллер функционирует как двухпозиционный блок, при этом выход либо полностью включен (ниже диапазона), либо полностью выключен (выше диапазона). Однако в пределах диапазона выход включается и выключается пропорционально разнице измерения от заданного значения. При заданном значении (средняя точка диапазона пропорциональности) соотношение включения / выключения выхода составляет 1: 1; то есть время включения и выключения равны. если температура дальше от заданного значения, время включения и выключения изменяется пропорционально разнице температур.Если температура ниже уставки, выход будет работать дольше; если температура слишком высока, выход будет отключен дольше.

ПИД-регулирование

Третий тип регулятора обеспечивает пропорциональное с интегральным и производным регулированием или PID. Этот контроллер сочетает в себе пропорциональное управление с двумя дополнительными регулировками, что помогает устройству автоматически компенсировать изменения в системе.

Эти корректировки, интегральные и производные, выражаются в единицах измерения, основанных на времени; они также обозначаются своими обратными значениями RESET и RATE соответственно.Пропорциональные, интегральные и производные члены должны индивидуально корректироваться или «настраиваться» на конкретную систему методом проб и ошибок. Он обеспечивает наиболее точное и стабильное управление из трех типов контроллеров и лучше всего используется в системах с относительно небольшой массой, которые быстро реагируют на изменения энергии, добавляемой к процессу. Его рекомендуется использовать в системах, где нагрузка часто меняется, и ожидается, что контроллер будет автоматически компенсировать частые изменения уставки, количества доступной энергии или массы, которую необходимо контролировать.OMEGA предлагает ряд контроллеров, которые настраиваются автоматически. Они известны как контроллеры автонастройки.

Стандартные размеры

Поскольку регуляторы температуры обычно устанавливаются внутри приборной панели, панель необходимо обрезать, чтобы приспособить регулятор температуры.

Чтобы обеспечить взаимозаменяемость между контроллерами температуры, большинство контроллеров температуры разработаны в соответствии со стандартными размерами DIN. Наиболее распространенные размеры DIN показаны ниже.Руководство по основам работы с регулятором температуры

| Instrumart

Предоставлено Danaher Industrial Controls Group – автоматизация процессов, измерения и зондирование
Просмотреть все контроллеры Danaher’s Partlow и West

Зачем нужны терморегуляторы?

Регуляторы температуры необходимы в любой ситуации, когда требуется поддерживать стабильную заданную температуру. Это может быть в ситуации, когда объект требуется нагревать, охлаждать или и то, и другое, и поддерживать заданную температуру (заданное значение), независимо от изменения окружающая среда вокруг него.Есть два основных типа контроля температуры; разомкнутый и замкнутый контур управления. Открытый цикл – это самая простая форма и применяет непрерывный нагрев / охлаждение без учета фактической выходной температуры. Это аналог система внутреннего отопления в автомобиле. В холодный день вам может потребоваться включить огонь на полную, чтобы прогреть машину до 75 °. Тем не мение, в теплую погоду при той же настройке температура в салоне автомобиля будет намного выше желаемых 75 °.

Блок-схема управления без обратной связи

Управление с обратной связью намного сложнее, чем с открытым контуром.В замкнутом контуре температура на выходе постоянно измеряется и регулируется для поддержания постоянной выходной мощности при желаемой температуре. При управлении с обратной связью всегда учитывается выходной сигнал и передаст его обратно в процесс управления. Замкнутый контур управления аналогичен автомобилю с внутренним климатом. контроль. Если выставить температуру в машине на 75 °, климат-контроль автоматически отрегулирует обогрев (в холодные дни) или охлаждение (в теплые дни) для поддержания целевой температуры 75 °.

Блок-схема управления с обратной связью

Введение в регуляторы температуры

Регулятор температуры – это устройство, используемое для поддержания заданной температуры на заданном уровне.

Самый простой пример регулятора температуры – обычный термостат, который можно найти в домах. Например, водонагреватель. использует термостат для контроля температуры воды и поддержания ее на определенном заданном уровне.Температура контроллеры также используются в духовках. Когда для духовки установлена температура, контроллер контролирует фактическую температуру внутри духовки. Если она упадет ниже установленной температуры, он отправит сигнал, чтобы активировать нагреватель, чтобы поднять температуру обратно до уставка. Термостаты также используются в холодильниках. Поэтому, если температура становится слишком высокой, контроллер инициирует действие, чтобы понижение температуры.

Общие приложения контроллера

Промышленные регуляторы температуры работают так же, как и в обычных бытовых устройствах.Базовая температура Контроллер обеспечивает управление промышленными или лабораторными процессами нагрева и охлаждения. В типичном приложении датчики измеряют фактическая температура. Эта измеренная температура постоянно сравнивается с заданным пользователем. Когда фактическая температура отклоняется от заданного значения контроллер генерирует выходной сигнал для активации других устройств регулирования температуры, таких как нагрев элементы или компоненты холодильного оборудования, чтобы вернуть температуру к заданному значению.

Общие области применения в промышленности

Контроллеры температуры используются в самых разных отраслях промышленности для управления производственными процессами или операциями. Немного Регуляторы температуры обычно используются в промышленности, включая машины для экструзии и литья пластмасс под давлением, термоформование. машины, упаковочные машины, пищевая промышленность, хранение продуктов питания и банки крови. Ниже приводится краткий обзор некоторых распространенных приложения для контроля температуры в промышленности:

Термообработка / Духовка
Регуляторы температуры используются в печах и при термообработке в печах, керамических печах, котлах и теплообменники.
Упаковка
В мире упаковки оборудование, оснащенное сварочными планками, аппликаторами клея, функциями клея-расплава, туннелями для термоусадочной пленки или этикетками. аппликаторы должны работать при определенных температурах и продолжительности процесса. Контроллеры температуры точно регулируют эти операции для обеспечения выпуска продукции высокого качества.
Пластмассы
Контроль температуры в пластмассовой промышленности является обычным для портативных чиллеров, бункеров и сушилок, а также для формования и экструзии. оборудование.В экструзионном оборудовании контроллеры температуры используются для точного мониторинга и контроля температуры при разные критические точки при производстве пластика.
Здравоохранение
Контроллеры температуры используются в отрасли здравоохранения для повышения точности контроля температуры. Обычное оборудование, использующее контроллеры температуры включают лабораторное и испытательное оборудование, автоклавы, инкубаторы, холодильное оборудование и камеры для выращивания кристаллизации и испытательные камеры, где должны храниться образцы или испытания должны проводиться в определенных температурные параметры.
Еда и напитки
Общие области применения в пищевой промышленности, включающие регуляторы температуры, включают пивоварение, смешивание, стерилизацию и варочные и хлебопекарные печи. Контроллеры регулируют температуру и / или время процесса для обеспечения оптимальной производительности.

Детали регулятора температуры

Все контроллеры имеют несколько общих частей. Во-первых, у контроллеров есть входы. Входные данные используются для измерения переменной в контролируемый процесс.В случае терморегулятора измеряемой переменной является температура.

Входы

Регуляторы температуры могут иметь несколько типов входов. Тип входного датчика и необходимый сигнал могут различаться в зависимости от от типа управляемого процесса. Типичные входные датчики включают термопары и резистивные тепловые устройства (RTD), а также линейные входы, такие как мВ и мА. Типичные стандартизированные типы термопар включают, среди прочего, типы J, K, T, R, S, B и L.

Контроллеры

также могут быть настроены на прием RTD в качестве входа для измерения температуры. Типичным RTD будет платиновый датчик на 100 Ом.

В качестве альтернативы, контроллеры могут быть настроены на прием сигналов напряжения или тока в диапазоне милливольт, вольт или миллиампер от других типов датчики, такие как датчики давления, уровня или потока. Типичные сигналы входного напряжения включают от 0 до 5 В постоянного тока, от 1 до 5 В постоянного тока, от 0 до 10 В постоянного тока и от 2 до 5 В постоянного тока. 10 В постоянного тока. Контроллеры также могут быть настроены для приема сигналов милливольт от датчиков, которые включают от 0 до 50 мВ постоянного тока и от 10 до 50 мВ постоянного тока.Контроллеры также могут принимать миллиамперные сигналы, такие как от 0 до 20 мА или от 4 до 20 мА.

Контроллер обычно включает функцию обнаружения неисправности или отсутствия входного датчика. Это называется датчиком. обнаружение перерыва. Необнаруженная эта неисправность может привести к значительному повреждению управляемого оборудования. Эта особенность позволяет контроллеру немедленно остановить процесс при обнаружении неисправности датчика.

Выходы

В дополнение к входам каждый контроллер также имеет выход.Каждый выход можно использовать для нескольких вещей, включая управление процесса (например, включение источника нагрева или охлаждения), инициировать аварийный сигнал или повторно передать значение процесса в программируемый логический контроллер (ПЛК) или регистратор.

Типичные выходы, снабженные контроллерами температуры, включают релейные выходы, драйверы твердотельных реле (SSR), симистор и линейный выход. аналоговые выходы. Релейный выход обычно представляет собой однополюсное двухпозиционное реле (SPDT) с катушкой постоянного напряжения.Контроллер возбуждает катушку реле, обеспечивая изоляцию контактов. Это позволяет контактам управлять внешним источником напряжения для запитать катушку гораздо большего нагревательного контактора. Важно отметить, что номинальный ток контактов реле составляет обычно меньше 2А. Контакты могут управлять нагревательным контактором с номиналом 10–20 А, используемым нагревательными лентами или нагревательными элементами.

Другой тип вывода – это драйвер SSR. Выходы драйвера SSR – это логические выходы, которые включают или выключают твердотельное реле.Наиболее твердотельным реле требуется от 3 до 32 В постоянного тока для включения. Типичный сигнал включения драйвера SSR 10 В может управлять тремя твердотельными реле.

Симистор обеспечивает функцию реле без каких-либо движущихся частей. Это твердотельное устройство, контролирующее токи до 1 А. Симистор выходы могут допускать небольшое количество утечки тока, обычно менее 50 мА. Этот ток утечки не влияет на нагрев цепей контактора, но это может быть проблемой, если выход используется для подключения к другой твердотельной цепи, такой как вход ПЛК.Если это вызывает беспокойство, лучше выбрать стандартный релейный контакт. Он обеспечивает абсолютный нулевой ток, когда на выходе обесточен и контакты разомкнуты.

На некоторых контроллерах имеются аналоговые выходы, которые выдают сигнал 0–10 В или сигнал 4–20 мА. Эти сигналы откалиброван так, что сигнал изменяется в процентах от выходного сигнала. Например, если контроллер отправляет сигнал 0%, аналоговый выход будет 0 В или 4 мА. Когда контроллер отправляет сигнал 50%, на выходе будет 5 В или 12 мА.Когда контроллер посылает 100% сигнал, выход будет 10 В или 20 мА.

Другие параметры

Сравнение аварийных сигналов контроллера

У регуляторов температуры есть несколько других параметров, один из которых является уставкой. По сути, уставка – это набор целевых значений. оператором, которого контроллер стремится поддерживать устойчивым. Например, заданная температура 30 ° C означает, что контроллер будет стремиться поддерживать температуру на этом значении.

Другой параметр – это значение тревоги. Это используется, чтобы указать, когда процесс достиг некоторого заданного состояния. Есть несколько вариаций по типам будильников. Например, аварийный сигнал высокого уровня может указывать на то, что температура стала выше, чем некоторые установить значение. Аналогичным образом, низкий сигнал тревоги указывает на то, что температура упала ниже некоторого установленного значения.

Например, в системе контроля температуры фиксированный высокий аварийный сигнал предотвращает повреждение оборудования источником тепла путем обесточивание источника, если температура превышает некоторое заданное значение.С другой стороны, низкий фиксированный сигнал тревоги может быть установите, если низкая температура может повредить оборудование в результате замерзания.

Контроллер также может проверить наличие неисправного выходного устройства, такого как открытый нагревательный элемент, путем проверки количества выходного сигнала. сигнал и сравнивая его с величиной обнаруженного изменения входного сигнала. Например, если выходной сигнал равен 100% и входной датчик не обнаруживает никаких изменений температуры по прошествии определенного периода времени, контроллер определит, что контур исправен. сломанный.Эта функция известна как Loop Alarm.

Другой тип сигнала тревоги – сигнал отклонения. Устанавливается на некоторое положительное или отрицательное значение от уставки. Сигнал отклонения контролирует заданное значение процесса. Оператор получает уведомление, когда процесс начинает изменять заранее запрограммированную величину от установленное значение. Разновидностью сигнала отклонения является сигнализация диапазона. Этот сигнал тревоги сработает либо внутри, либо за пределами назначенного температурный диапазон. Обычно точки срабатывания сигнализации наполовину выше и наполовину ниже уставки контроллера.

Например, если заданное значение составляет 150 °, а аварийные сигналы отклонения установлены на ± 10 °, аварийные сигналы будут активированы. когда температура достигла 160 ° на верхнем конце или 140 ° на нижнем. Если уставка изменяется на 170 °, сигнализация высокого уровня активируется при 180 °, а сигнализация низкого уровня – при 160 °. Другой распространенный набор параметров контроллера – ПИД-регулятор. параметры. PID, что означает пропорциональный, интегральный, производный, представляет собой расширенную функцию управления, которая использует обратную связь от контролируемый процесс, чтобы определить, как лучше всего контролировать этот процесс.

Как это работает

Все контроллеры, от базовых до самых сложных, работают примерно одинаково. Контроллеры контролируют или удерживают некоторую переменную или параметр на заданное значение. Контроллеру требуются две переменные; фактический входной сигнал и желаемое заданное значение. Входной сигнал также известен как значение процесса. Вход в контроллер дискретизируется много раз в секунду, в зависимости от на контроллере.

Затем это входное или технологическое значение сравнивается со значением уставки.Если фактическое значение не соответствует уставке, Контроллер генерирует изменение выходного сигнала в зависимости от разницы между заданным значением и значением процесса и от того, или значение процесса не приближается к уставке или отклоняется дальше от уставки. Этот выходной сигнал затем инициирует некоторые тип реакции для корректировки фактического значения, чтобы оно соответствовало уставке. Обычно алгоритм управления обновляет вывод значение мощности, которое затем применяется к выходу.

Принимаемое управляющее воздействие зависит от типа контроллера. Например, если контроллер является управлением ВКЛ / ВЫКЛ, контроллер решает, нужно ли включить выход, выключить или оставить в текущем состоянии.

Управление ВКЛ / ВЫКЛ – один из самых простых в реализации типов управления. Он работает путем установки диапазона гистерезиса. Например, регулятор температуры может быть установлен для контроля температуры внутри помещения. Если заданное значение составляет 68 °, а фактическое значение температура упадет до 67 °, сигнал ошибки покажет разницу –1 °.Затем контроллер отправит сигнал на увеличьте прикладываемое тепло, чтобы снова поднять температуру до заданного значения 68 °. Как только температура достигнет 68 °, обогреватель отключается. При температуре от 68 ° до 67 ° контроллер не выполняет никаких действий, и нагреватель остается выключенным. Однако, как только температура достигнет 67 °, нагреватель снова включится.

В отличие от двухпозиционного управления, ПИД-регулирование определяет точное выходное значение, необходимое для поддержания заданной температуры.Выход мощность может варьироваться от 0 до 100%. Когда используется тип аналогового выхода, выходной сигнал пропорционален значению выходной мощности. Однако, если выход представляет собой тип двоичного выхода, такой как реле, драйвер SSR или симистор, тогда выход должен быть пропорциональным по времени получить аналоговое представление.

Система пропорционального распределения по времени использует время цикла для пропорционального распределения выходного значения. Если время цикла установлено на 8 секунд, система вызывает при 50% мощности выход будет включен на 4 секунды и выключен на 4 секунды.Пока значение мощности не меняется, время ценности не изменились бы. Со временем мощность усредняется до заданного значения 50%, при половинном включении и половинном выключении. Если выходная мощность должно быть 25%, тогда в течение того же времени цикла 8 секунд выход будет включен на 2 секунды и выключен на 6 секунд.

Пример дозирования выходного времени

При прочих равных условиях желательно более короткое время цикла, потому что контроллер может быстрее реагировать и изменять состояние вывод для заданных изменений в процессе.Благодаря механике реле более короткое время цикла может сократить срок службы реле и не рекомендуется быть меньше 8 секунд. Для твердотельных переключающих устройств, таких как драйвер SSR или симистор, время переключения сокращается. лучше. Более длительное время переключения, независимо от типа выхода, допускает большие колебания технологического значения. Общее правило таково: ТОЛЬКО, если процесс позволяет это, когда используется релейный выход, желательно более длительное время цикла.

Дополнительные функции

Контроллеры также могут иметь ряд дополнительных дополнительных функций.Одно из них – коммуникационные возможности. Общение link позволяет контроллеру связываться с ПЛК или компьютером. Это позволяет обмениваться данными между контроллером и хостом. Примером типичного обмена данными может быть хост-компьютер или ПЛК, считывающий значение процесса.

Второй вариант – удаленная уставка. Эта функция позволяет удаленному устройству, например ПЛК или компьютеру, изменять контроллер. уставка. Однако, в отличие от возможностей связи, упомянутых выше, вход удаленного задания уставки использует линейный аналоговый вход. сигнал, который пропорционален заданному значению.Это дает оператору дополнительную гибкость, поскольку он может изменять заданное значение с удаленное место. Типичный сигнал может быть 4–20 мА или 0–10 В постоянного тока.

Еще одна распространенная функция, поставляемая с контроллерами, – это возможность их настройки с помощью специального программного обеспечения на ПК, подключенном через канал связи. Это позволяет быстро и легко конфигурировать контроллер, а также дает возможность сохранять конфигурации для использования в будущем.

Еще одна общая черта – цифровой вход.Цифровой вход может работать вместе с удаленной уставкой для выбора локального или удаленного уставка для контроллера. Его также можно использовать для выбора между уставкой 1 и уставкой 2, как запрограммировано в контроллере. Цифровой входы также могут удаленно сбросить предельное устройство, если оно перешло в предельное состояние.

Другие дополнительные функции включают источник питания преобразователя, используемый для питания датчика 4–20 мА. Этот блок питания используется для питания Питание 24 В постоянного тока при максимальном токе 40 мА.

В некоторых приложениях двухцветный дисплей также может быть желательной функцией, позволяющей легко идентифицировать различные состояния контроллера. Некоторые продукты также имеют дисплеи, которые могут менять цвет с красного на зеленый или наоборот в зависимости от предварительно запрограммированных условий, например как указание на состояние тревоги. В этом случае зеленый дисплей может не отображать тревогу, но если тревога присутствует, дисплей станет красным.

Типы контроллеров

Контроллеры температуры бывают разных стилей с огромным набором функций и возможностей.Также есть много способы категоризации контроллеров в соответствии с их функциональными возможностями. Обычно регуляторы температуры бывают одноконтурными. или многопетлевой. Контроллеры с одним контуром имеют один вход и один или несколько выходов для управления тепловой системой. С другой стороны, Многоконтурные контроллеры имеют несколько входов и выходов и могут управлять несколькими контурами в процессе. Больше контроля петли позволяют контролировать больше функций технологической системы.

Диапазон надежных одноконтурных контроллеров – от базовых устройств, требующих однократного изменения уставки вручную, до сложных профилировщиков который может автоматически выполнять до восьми изменений уставок за заданный период времени.

Аналог

Самый простой и базовый тип контроллера – аналоговый. Аналоговые контроллеры – это недорогие простые контроллеры, которые Достаточно универсален для жесткого и надежного управления технологическим процессом в суровых промышленных условиях, в том числе со значительными электрическими шум. Дисплей контроллера обычно представляет собой ручку управления.

Базовые аналоговые контроллеры используются в основном в некритичных или простых тепловых системах для обеспечения простой температуры включения-выключения. управление для приложений прямого или обратного действия.Базовые контроллеры принимают входы термопар или RTD и предлагают дополнительный процент режим управления мощностью для систем без датчиков температуры. Их основной недостаток – отсутствие удобочитаемого дисплея и отсутствие сложность для более сложных задач управления. Кроме того, отсутствие каких-либо коммуникационных возможностей ограничивает их использование простыми приложениями. например, включение / выключение нагревательных элементов или охлаждающих устройств.

Предел

Эти контроллеры обеспечивают безопасный контроль температуры технологического процесса.У них нет возможности самостоятельно контролировать температуру. Проще говоря, контроллеры предельных значений – это независимые устройства безопасности, которые можно использовать вместе с существующим контуром управления. Они способны прием термопары, термометра сопротивления или технологического входа с ограничениями, установленными для высокой или низкой температуры, как обычный контроллер. Ограничение контроля является блокирующим и является частью резервной схемы управления для принудительного отключения тепловой системы в случае превышения предела. В выход предела фиксации должен быть сброшен оператором; он не будет сброшен сам по себе, если условие ограничения не существует.Типичный пример будет отключением безопасности для печи. Если температура в печи превышает некоторую установленную температуру, ограничительное устройство отключит систему. Это сделано для предотвращения повреждения печи и, возможно, любого продукта, который может быть поврежден чрезмерными температурами.

Регуляторы температуры общего назначения

Регуляторы температуры общего назначения используются для управления большинством типичных промышленных процессов. Обычно они бывают разных Размеры DIN, имеют несколько выходов и программируемые функции вывода.Эти контроллеры также могут выполнять ПИД-регулирование для отличного общие контрольные ситуации. Они традиционно размещаются на передней панели с дисплеем для облегчения доступа оператора.

Большинство современных цифровых контроллеров температуры могут автоматически рассчитывать параметры ПИД для оптимальной работы тепловой системы. используя свои встроенные алгоритмы автонастройки. Эти контроллеры имеют функцию предварительной настройки для первоначального расчета параметров PID для процесс и функция непрерывной настройки для постоянного уточнения параметров ПИД-регулятора.Это позволяет быстро настроить, сэкономить время и сократить количество отходов.

Привод двигателя клапана

Особым типом универсального контроллера является контроллер привода клапана (VMD). Эти контроллеры специально разработаны для двигатели регулирующих клапанов, используемые в производственных приложениях, таких как управление газовыми горелками на производственной линии. Специальные алгоритмы настройки обеспечивают точное управление и быструю реакцию на выходе без необходимости в обратной связи или чрезмерных знаний трехчленного ПИД-регулятора алгоритмы настройки.Контроллеры VMD управляют положением клапана в диапазоне от 0% до 100% открытия, в зависимости от энергии. потребности процесса в любой момент времени.

Профиль

Контроллеры профилирования, также называемые контроллерами линейного замачивания, позволяют операторам программировать количество заданных значений и время сидения на каждом из них. уставка. Программирование изменения уставки называется линейным изменением, а время нахождения в каждой уставке называется выдержкой или выдержкой. Одна рампа или одна выдержка считается одним сегментом.Профилировщик предлагает возможность вводить несколько сегментов, чтобы разрешить сложную температуру. профили. Оператор может называть профили рецептами. Большинство профилировщиков позволяют хранить несколько рецептов для последующего использования. Меньше Профилировщики могут допускать четыре рецепта с шестнадцатью сегментами каждый с более продвинутыми профилировщиками, позволяющими использовать больше рецептов и сегментов.

Контроллеры профиля могут выполнять профили нарастания и выдержки, такие как изменения температуры с течением времени, а также выдержку и выдержку / цикл продолжительности без присмотра оператора.

Типичные области применения контроллеров профиля включают термическую обработку, отжиг, климатические камеры и печи для сложных технологических процессов.

Многоконтурный

Помимо одноконтурных контроллеров, которые могут управлять только одним контуром процесса, многоконтурные контроллеры могут управлять более чем одним контуром, это означает, что они могут принимать более одной входной переменной.

Вообще говоря, многоконтурный контроллер можно рассматривать как устройство с множеством отдельных контроллеров температуры внутри одно шасси.Обычно они устанавливаются за панелью, а не перед панелью, как в универсальных одиночных шлейфовые контроллеры. Программирование любого из контуров аналогично программированию контроллера температуры, установленного на панели. Тем не мение, Многоконтурные системы, как правило, не имеют традиционного физического пользовательского интерфейса (без дисплея или переключателей), а вместо этого используют специальный канал связи.

Многоконтурные контроллеры необходимо настраивать с помощью специализированного программного обеспечения на ПК, которое может загрузить конфигурацию в контроллер с использованием выделенного интерфейса связи.

Информацию можно получить через интерфейс связи. Общие поддерживаемые интерфейсы связи включают DeviceNet, Profibus, MODBUS / RTU, CanOPEN, Ethernet / IP и MODBUS / TCP.

Многоконтурные контроллеры представляют собой компактную модульную систему, которая может работать как в автономной системе, так и в ПЛК. среда. В качестве замены регуляторов температуры в ПЛК они обеспечивают быстрое ПИД-регулирование и разгружают большую часть математики. интенсивная работа процессора ПЛК, что позволяет увеличить скорость сканирования ПЛК.В качестве замены нескольких контроллеров DIN они обеспечить единую точку программного доступа ко всем контурам управления. Стоимость установки снижается за счет устранения большого количества проводки, вырезы в панелях и экономия места на панелях.

Контроллеры с несколькими контурами обеспечивают некоторые дополнительные функции, недоступные в традиционных контроллерах, устанавливаемых на панели. Например, Многоконтурные контроллеры имеют более высокую плотность контуров для данного пространства. Некоторые многоконтурные системы контроля температуры могут иметь до 32 контуров управления в корпусе, устанавливаемом на DIN-рейку длиной не более 8 дюймов.Они также сокращают количество проводов за счет наличия общего точка подключения для питания и интерфейсов связи.

Многоконтурные регуляторы температуры также имеют улучшенные функции безопасности, одной из которых является отсутствие кнопок, на которых любой может изменить критические настройки. Имея полный контроль над информацией, считываемой или записываемой в контроллер, производитель машин может ограничить информацию, которую любой оператор может прочитать или изменить, предотвращая возникновение нежелательных условий от возникновения, например, установка слишком высокой уставки до диапазона, который может привести к повреждению продукта или машины.Кроме того, контроллер модули могут быть заменены в горячем режиме. Это позволяет заменить модуль контроллера без отключения питания системы. Модули также может автоматически настраиваться после горячей замены.

Другие характеристики регулятора температуры

Напряжение питания

Обычно существует два варианта напряжения питания, когда речь идет о контроллерах температуры: низкое напряжение (24 В переменного / постоянного тока) и высокое напряжение (110–230 В переменного тока).

Размер

Контроллеры бывают нескольких стандартных размеров, которые обозначаются номерами DIN, такими как 1/4 DIN, 1/8 DIN, 1/16 DIN и 1/32 DIN.DIN – это сокращение от примерно переведенного Deutsche Institut fur Normung, немецкой организации по стандартам и измерениям. Для наших целей DIN просто означает, что устройство соответствует общепринятому стандарту размеров панелей.

Сравнение размеров DIN

Размер по DIN	1/4	1/8	1/16	1/32
Размер в мм	92 х 92	92 х 45	45 х 45	49 х 25
Размер в дюймах	3.62 х 3,62	3,62 x 1,77	1,77 x 1,77	1,93 х 0,98

Наименьший размер – это 1/32 DIN, который составляет 24 мм × 48 мм, с соответствующим вырезом в панели 22,5 мм × 45 мм. Следующий размер вверху – это 1/16 DIN, размер которого 48 мм × 48 мм с размером выреза в панели 45 мм × 45 мм. 1/8 DIN составляет 48 мм × 96 мм с вырез в панели 45 мм × 92 мм. Наконец, самый большой размер – это 1/4 DIN размером 96 мм × 96 мм с вырезом в панели 92 мм × 92 мм.

Важно отметить, что стандарты DIN не определяют, насколько глубоко контроллер может находиться за панелью. Стандарты учитывайте только размеры передней панели и размеры выреза в панели.

Одобрения агентств

Желательно, чтобы терморегулятор имел какое-либо одобрение агентства, чтобы гарантировать, что контроллер соответствует минимальный набор норм безопасности. Тип разрешения зависит от страны, в которой будет использоваться контроллер.В наиболее распространенное разрешение, регистрация UL и cUL, распространяется на все контроллеры, используемые в США и Канаде. Обычно бывает один сертификация требуется для каждой страны.

Для контроллеров, которые используются в странах Европейского Союза, требуется одобрение CE.

Третий тип сертификата – FM. Это относится только к ограничивающим устройствам и контроллерам в США и Канаде.

Класс защиты передней панели

Важной характеристикой контроллера является степень защиты передней панели.Эти рейтинги могут быть в форме рейтинга IP или Рейтинг NEMA. Классы IP (защиты от проникновения) применяются ко всем контроллерам и обычно составляют IP65 или выше. Это означает, что из только на передней панели, контроллер полностью защищен от пыли и струй воды под низким давлением со всех сторон. разрешен только ограниченный доступ. Рейтинги IP используются в США, Канаде и Европе.

Рейтинг контроллера NEMA (Национальная ассоциация производителей электрооборудования) параллелен рейтингу IP.Большинство контроллеров имеют Рейтинг NEMA 4 или 4X, что означает, что они могут использоваться в приложениях, требующих только промывки водой (не масла или растворителей). В «X» в рейтинге NEMA 4X означает, что передняя панель не подвержена коррозии. Рейтинги NEMA используются в основном в США и Канаде.

Сравнение стилей регуляторов температуры

В выборе подходящего регулятора температуры для конкретного применения не так уж много волшебства, поскольку на самом деле существует только два типа.Вообще говоря, у вас есть регуляторы ON-OFF (также известные как ON / OFF, Bang-Bang, Snap-Bang и т. Д.) И PID-регуляторы. Помимо этого, вопрос в том, есть ли у вас электронное управление или электромеханическое управление. После того, как вы выберете одну из возможных комбинаций, у вас останется много вариантов. Эта страница предназначена для того, чтобы помочь вам узнать, какой тип больше всего подходит для вашего конкретного приложения.

Двухпозиционное управление

Контроллеры

ВКЛ-ВЫКЛ в своей простейшей форме представляют собой термостаты.Они используются в ситуациях, когда точность не является главным приоритетом (± 10 ° F, ± 6 ° C), и когда температура рабочей нагрузки медленно меняется со временем. Температура устанавливается с помощью шкалы или винта, который определяет, когда обогреватель будет включаться или выключаться.

Например, в биметаллическом термостате два разных металла связаны вместе и будут расширяться с разной скоростью при нагревании. Когда металлы расширяются, электрические контакты расходятся, и электрический ток к нагревателю больше не течет.Когда температура остынет, биметаллическая полоса отогнется, контакты замкнутся, и ток снова потечет к нагревателю.

Управление ВКЛ-ВЫКЛ также может осуществляться с помощью электронного регулятора температуры. Вместо механического датчика используется электрический датчик температуры. Этот датчик, например термопара, посылает сигнал напряжения, который интерпретируется контроллером как температура. Заданное значение вводится в контроллер, и когда датчик достигает этой температуры, реле, подключенное к контроллеру, отключает питание нагревателя.Когда температура упадет ниже установленного значения, реле включит нагреватель для поддержания температуры. Отчет о тенденциях электронного регулятора температуры ВКЛ-ВЫКЛ показан на Рисунке 1 ниже.

Фиг.1

Разница между уставкой и температурой включения называется гистерезисом переключения. Поскольку в этих контроллерах обычно используется электромеханическое реле для включения и выключения питания нагревателя, гистерезис переключения предотвращает срабатывание реле слишком быстро, что часто называется «дребезжанием».Когда это происходит, реле может очень быстро изнашиваться, и его необходимо часто менять.

Итак, , почему выбирает двухпозиционное управление? Если ваше приложение требует недорогого, но эффективного метода контроля температуры, а нагреваемый материал не требует высокой точности, вы можете использовать двухпозиционный контроллер.

ПИД-регулирование – широко используемый метод контроля температуры в промышленных приложениях. ПИД означает Пропорционально-Интегрально-Производная , который описывает математические вычисления, применяемые для вычисления ошибки между текущей температурой и желаемой уставкой.В результате алгоритм ПИД-регулирования может использоваться для устранения колебаний температуры, возникающих при использовании двухпозиционного контроллера. Чтобы лучше понять, как работает ПИД-регулятор, лучше описать каждую часть расчета отдельно.

Уравнение для алгоритма ПИД-регулирования показано выше, где каждой из трех частей уравнения дана константа, K . Однако большинство ПИД-регуляторов имеют интегральные и производные константы, представленные, как показано ниже:

Переменные T _i и T _d называются значением времени. T _i определяется как время, необходимое интегральному члену для создания выходного сигнала, эквивалентного пропорциональному члену. T _d определяется как время, необходимое пропорциональному члену для повторения выходных данных, обеспечиваемых производным членом. После этих замен наше уравнение теперь принимает вид:

В этом уравнении вы можете видеть, что член пропорциональности, K _p , имеет усиливающий эффект на весь алгоритм.Теперь мы рассмотрим несколько примеров каждой части алгоритма, чтобы увидеть, как именно каждая часть меняет способ работы системы.

Пропорциональное регулирование

Роль пропорционального управления заключается в стабилизации температуры рабочей нагрузки. Пропорциональная константа будет введена в контроллер пользователем, и это значение будет определять, насколько велика «зона пропорциональности». Когда температура технологического процесса находится внутри диапазона пропорциональности, выходной сигнал контроллера будет изменять количество мощности, подаваемой на нагреватель, чтобы уменьшить превышение заданного значения.Как показано ниже, строго пропорциональный контроллер также испытает “провисание”. Поскольку на нагреватель подается 0% мощности, когда температура технологического процесса и заданная температура равны, процесс обычно стабилизируется где-то ниже заданного значения. Величина спада увеличивается с увеличением пропорциональных диапазонов.

Встроенное управление

Роль интегрального управления состоит в том, чтобы устранить “спад”, наблюдаемый при пропорциональном управлении. Интеграл также называется «сбросом» и автоматически подталкивает значение процесса к желаемой уставке при возникновении спада.Даже при изменении уставки встроенный регулятор будет работать, чтобы исключить спад. Ниже показано как пропорциональное, так и интегральное управление.

Производный контроль

Роль деривативного контроля заключается в уменьшении или устранении перерегулирования и недостижения. Производное регулирование, также называемое «скоростью», измеряет скорость изменения температуры в значении процесса. Если температура поднимется слишком быстро, нагреватель выключится, чтобы предотвратить перерегулирование. Если температура падает слишком быстро, на нагреватель будет подаваться большая мощность, чтобы уменьшить недолет.Производное действие предвидит перерегулирование и недорегулирование и корректирует мощность, подаваемую на нагреватель, чтобы предотвратить их. Результат действия производной, добавленной к пропорциональному и интегральному управлению, показан ниже.

Автонастройка

Многие ПИД-регуляторы имеют возможность «автонастройки», что исключает длительный процесс настройки контроллера вручную. Настройка вручную может занять от нескольких часов до нескольких дней, а автонастройка устраняет необходимость в мониторинге и настройке поведения контроллера.Когда автонастройка включена, контроллер начинает работать как выход ВКЛ-ВЫКЛ для нагревателя. Он помещает заданное значение автонастройки ниже фактического заданного значения, чтобы произвести расчеты и избежать превышения во время процесса. По мере увеличения значения процесса контроллер отслеживает поведение значения процесса для вычисления соответствующих значений переменных. Контроллер позволяет пользователю вносить изменения в переменные после автонастройки, если желаемый контроль не был достигнут с исходными значениями.

Какой продукт лучше всего подходит для моего применения?

ON-OFF лучше всего подходит для использования, когда точное управление не требуется. Он лучше всего работает в условиях, когда масса процесса велика, а изменения температуры происходят в течение длительных периодов времени. Контроллеры ВКЛ-ВЫКЛ также могут использоваться для отключения по верхнему пределу, когда в системе будет отключено питание при достижении нежелательной температуры. В настоящее время у нас есть индикаторные (с цифровым дисплеем) и неиндикационные (регулируемые с помощью ручки или статические уставки) контроллеры ВКЛ-ВЫКЛ для продажи в нашем интернет-магазине!

ПИД-регулирование рекомендуется для процессов, у которых есть изменения нагрузки.Например, если объект упал в нагретый раствор, потребность в тепле возрастет, и ПИД-регулятор настроится для стабилизации системы. ПИД-регулирование лучше всего использовать в системах, которые имеют относительно небольшую массу и быстро реагируют на изменения энергии, которые удаляются или добавляются к процессу. Контроллер также может быстро адаптироваться к изменениям уставки. Наш текущий выбор ПИД-регуляторов можно увидеть в нашем интернет-магазине!

Если после прочтения вы все еще не уверены, какой продукт использовать, мы будем рады помочь вам разобраться.Позвоните нам по телефону (866) 685-4443 , отправьте нам электронное письмо по адресу [email protected] или заполните контактную форму.

3 типа регуляторов температуры

Регулируя температуру в различных типах промышленных систем, регуляторы температуры имеют решающее значение для предотвращения повреждения компонентов и обеспечения безопасной и эффективной работы. Если уровни нагрева выходят за пределы установленного рабочего диапазона, в конечном итоге может произойти сбой системы, что приведет к длительному простою, потребностям в дополнительной рабочей силе и дополнительным расходам.

Типы регуляторов температуры

Доступен широкий спектр контроллеров, которые помогут избежать этих проблем и удовлетворить потребности конкретных приложений.

Микроконтроллеры температуры – эти небольшие, легкие и компактные контроллеры идеально подходят для приложений, требующих ограниченного пространства. Микроконтроллеры не требуют дополнительных элементов управления и могут быть адаптированы к существующим приложениям без изменения схемотехники. Добавить функции обогрева в существующие приложения можно быстро и легко.Эти контроллеры температуры имеют способ контроля температуры включения / выключения и настройки временного интервала с более чем 10 000 спецификациями. Их можно использовать с ультратонкими гибкими нагревателями и с продуктами с ограниченным пространством.

Четырехфазные регуляторы температуры – В четырехфазной линии есть две серии, как показано ниже.

Серия DTC-S имеет четыре настройки времени и мощности. Настройки времени могут быть установлены с интервалом в один, два, четыре или восемь часов, а настройки мощности могут быть установлены с интервалами ввода 25%, 50%, 75% и 100%.Эта серия также совместима с переменным и постоянным напряжением и отличается легким и элегантным дизайном. Контроллеры DTC-S автоматически запоминают предыдущие настройки и подходят как для переменного тока (110 В / 220 В), так и для постоянного тока (12 В ~ 24 В). Их также можно использовать с различными типами обогревателей.
В то же время серия DTC-N использует широтно-импульсную модуляцию (ШИМ) для управления потребляемой мощностью. В отличие от DTC, эти контроллеры имеют четыре конкретных настройки температуры – 40 ° C, 45 ° C, 50 ° C и 55 °. В этой серии в качестве датчика температуры используется NTC, а уровень точности составляет от 20 ° C до 60 ° C ± 1 °. С.Серия DTC-N позволяет легко управлять настройками времени и мощности и предлагает легкое решение для контроля температуры. Этот контроллер может запоминать предыдущие настройки и подходит как для переменного (110 В / 220 В), так и для постоянного (12 ~ 24 В) напряжений.

Цифровые контроллеры температуры – Доступны два типа цифровых контроллеров, как указано ниже.

Серия DTC-A разработана с учетом точного нагрева. Температуру можно контролировать в пределах 1 ° C от заданной температуры, и внешние реле не требуются.Контроллеры могут быть настроены на временные интервалы от 30 минут до 24 часов. Простые в использовании контроллеры DTC-A автоматически запоминают предыдущие настройки времени и температуры, и доступны как предварительно подключенные устройства, так и устройства с самоподключением. Эти модели могут использоваться с ультратонкими гибкими нагревателями и другими типами нагревателей для лабораторных испытаний, отопления помещений и контроля температуры конечного продукта.
Серия DTC-T предлагает цифровой контроль и управление напряжением как переменного, так и постоянного тока.Эти контроллеры имеют низкое напряжение и низкий уровень электромагнитных волн и оснащены встроенными адаптерами, позволяющими настраивать индивидуальные настройки времени и температуры. Эта серия также автоматически запоминает предыдущие настройки времени и температуры. Контроллеры DTC-T, совместимые с рядом других нагревательных приборов, имеют компактную, легкую конструкцию и просты в использовании и управлении. Эта серия не требует дополнительных элементов управления или схемотехники, и доступно более 10 000 спецификаций.Предусмотрены четыре настройки мощности – вход 25%, 50%, 75% и 100%.

Приложения для регуляторов температуры

Контроллеры температуры используются в промышленных, коммерческих и жилых помещениях. Во всех этих ситуациях они служат одной и той же цели: измерять и контролировать уровни температуры в помещении для достижения желаемых условий. Эта способность особенно важна для промышленных процессов, где точные и точные уровни температуры необходимы для достижения и поддержания безопасных операций.Примеры типичного применения регуляторов температуры в промышленном секторе:

Центры исследований и разработок
Лаборатории
Перерабатывающие предприятия

Обычное промышленное применение регуляторов температуры

В промышленном секторе регуляторы температуры находят применение в широком спектре приложений и процессов. Например:

В сфере термообработки, встраиваются в котлы, печи, теплообменники и печи для контроля температуры во время термообработки и других операций с использованием печей.
В упаковочной промышленности, они используются для регулирования уровней температуры в термоусадочном упаковочном оборудовании, например, в системах нанесения клея, горячего расплава, запайки и упаковки в термоусадочную пленку.
В пластмассовой промышленности, они используются в оборудовании для производства пластмассы, таком как бункеры, формовочные и экструзионные системы, чиллеры и сушилки, чтобы гарантировать соответствие готовой продукции спецификациям заказчика и отраслевым стандартам.
В сфере здравоохранения, используются для обеспечения того, чтобы лабораторное и испытательное оборудование, такое как автоклавы, камеры кристаллизации, инкубаторы и холодильники, поддерживало надлежащую температуру для хранения и / или обработки образцов и образцов.

В пищевой промышленности, они используются в технологическом и производственном оборудовании, таком как пивовары, блендеры, печи и стерилизаторы, где они регулируют температуру и / или время обработки.

Свяжитесь с экспертами PTI сегодня

Регуляторы температуры играют решающую роль во многих отраслях промышленности и промышленных приложениях. Гарантируя, что температурные условия находятся в соответствующем диапазоне, они позволяют профессионалам отрасли лучше контролировать качество своих процессов и / или продукции.

Если вам нужны регуляторы температуры для вашего предприятия, обратитесь к специалистам PTI. Мы можем помочь вам разработать или выбрать регулятор температуры, который наилучшим образом соответствует вашим потребностям. Чтобы узнать больше о наших продуктах для регуляторов температуры или обсудить требования к вашему применению с одним из наших представителей, свяжитесь с нами или запросите предложение сегодня.

Термостаты

против цифрового контроля температуры

Все термоэлектрические кондиционеры ThermoTEC ™ компании EIC оснащены термостатическим контролем.Независимо от того, оборудован ли агрегат только для охлаждения или включает дополнительную функцию обогрева, термостаты позволяют кондиционеру поддерживать надлежащие уровни температуры внутри шкафа. Мы также предлагаем дополнительный цифровой контроллер температуры, который позволяет точно контролировать циклы нагрева и охлаждения. Обе конфигурации имеют как свои преимущества, так и ограничения.

Стандартные термостаты

Наши стандартные встроенные термостаты используются на всех агрегатах.Термостаты охлаждения полностью регулируются от прибл. От 100 ° F (38 ° C) до 0 ° F (-18 ° C). Этот термостат сработает, когда температура в кондиционируемом помещении поднимется выше заданного значения. Эти типы биметаллических термостатов имеют гистерезис прибл. +/- 5 ° F (2,6 ° C). Это позволяет кондиционеру отключиться и «отдохнуть», когда температура поднимется до заданного значения или немного выше.

В охладителях

ThermoTEC ™, которые также оснащены обогревателем, используются два термостата: один из упомянутых выше регулируемых термостатов для управления циклом охлаждения и один термостат с фиксированной точкой для управления частью нагрева.Этот термостат с фиксированной точкой нагрева предназначен для включения тепла прибл. 45 ° F (7,2 ° C) и завершите цикл нагрева при прибл. 55 ° F (12,8 ° ° C). Эти уставки были выбраны на основе приемлемых рабочих температур для большинства оборудования.

Если используется термостат нагрева, термостат охлаждения не должен быть установлен ниже 70 ° F (21,1 ° C), чтобы предотвратить попытки одновременной работы функций охлаждения и нагрева.Единственный блок ThermoTEC ™ , в котором не используется такая компоновка, – это серия 140, в которой используются два полностью регулируемых термостата. Мы по-прежнему рекомендуем одинаковую зону нечувствительности между двумя уставками.

Преимущества стандартного термостата включают:

Полностью интегрированная конструкция
Полностью регулируемый цикл охлаждения
Надежная механическая работа
Испытано и испытано на более чем 25000 единицах

Цифровые регуляторы температуры

Некоторые из наших клиентов хотят большего уровня контроля, чем наши стандартные термостаты.В этом случае EIC может предложить цифровой регулятор температуры (# DTC-R). Этот сложный пропорционально-интегрально-производный (ПИД) регулятор позволяет точно регулировать температуру, используя как нагревательную, так и охлаждающую части кондиционера для достижения одной уставки. Если кондиционер имеет соответствующий размер, цифровой контроллер температуры может поддерживать температуру на уровне +/- 1 ° F от желаемой уставки. Этот контроллер также оснащен функцией Autotune PID.Находясь в режиме настройки, он может «изучить» процесс охлаждения с течением времени и обеспечить контроль температуры, разработанный для вашего конкретного профиля процесса. Эти контроллеры могут быть установлены через стену корпуса, что обеспечивает полный доступ и управление с внешней стороны корпуса. При желании их также можно установить удаленно на ближайшую панель управления.

Термопара выносного монтажа также может быть размещена в любом месте корпуса. Это может быть особенно полезно, если внутри корпуса есть определенная горячая точка, которая вызывает беспокойство.Цифровой регулятор температуры также доступен с выходом RS-232 (# DTC-R232) для дистанционного управления системой охлаждения через соединение RS-232.

Преимущества цифрового контроллера температуры:

Функции ПИД-регулирования и автонастройки
Дополнительное соединение RS-232
Точный контроль температуры
Доступен с внешней стороны корпуса

Оба варианта контроля температуры могут помочь поддерживать оптимальные рабочие температуры электронного оборудования.Простой регулируемый термостат и более сложный цифровой регулятор температуры легко доступны и рассчитаны на работу в самых суровых условиях. Обратитесь к одному из инженеров по продажам EIC прямо сейчас, чтобы узнать, какой контроллер лучше всего соответствует вашим потребностям.

Контроллер температуры нагревателя

| Контроллеры питания

Thermic Edge поставляет источники питания переменного и постоянного тока, а также контроллеры температуры нагревателей для клиентов по всему миру.Системы могут быть адаптированы к любому применению и требованиям заказчика. Компания Thermic Edge на южном побережье Англии осуществляет продажи и поддержку клиентов по всему миру.

Thermic Edge имеет большой опыт в эксплуатации, поддержке и поставке блоков питания для использования как в лабораторных, так и в промышленных целях. Все источники питания были разработаны для обеспечения превосходной функциональности в сочетании с простотой использования и представляют собой полный пакет для регулируемых систем питания для различных приложений, не ограничиваясь системами отопления.

Приложения:

Нагревательные элементы сопротивления
Проверка светодиодов, двигателей и вентиляторов постоянного тока.
Зарядка аккумулятора.
Лаборатории, фабрики и университеты.
Малая система электролиза или гальваники.
Испытания на выгорание для таких продуктов, как двигатели и вентиляторы постоянного тока, резисторы, конденсаторы и т. Д.

И блоки питания переменного тока, и блоки питания постоянного тока доступны с широким спектром вариантов ввода и вывода.

Контроллеры

доступны как встроенная опция в блок питания или как автономный блок.

Если вы хотите узнать о конкретном требовании или у вас есть вопросы о различных предлагаемых системах, свяжитесь с нами по адресу [email protected], и один из наших сотрудников будет более чем счастлив помочь.

Блоки питания переменного тока

Блоки питания для контроллеров температуры переменного тока Thermic Edge были разработаны как простые в использовании, надежные, определяемые пользователем и точные контроллеры температуры нагревателя в сочетании с блоком питания переменного тока, которые вместе с дополнительным средством связи, делает это устройство универсальным пакетом.

Блок питания переменного тока в стандартной комплектации поставляется с сетевым кабелем в сборе, подходящим для местного использования, который необходимо запросить при заказе блока. Комплект соединителей предоставляется для выхода, термопары и устройства срабатывания блокировки. Все блоки питания переменного тока стандартно поставляются с входом RS-232. Функция RS232 позволяет подключать контроллер к компьютерной системе пользователя через бесплатное программное обеспечение iTools от Eurotherms, которое обеспечивает возможность регистрации данных.

Также включена схема блокировки 24 В, позволяющая интегрировать источник питания с блокировками в другие системы или подключать предохранительные блокировки непосредственно к устройству; который отключит разрешающий сигнал от блока при разрыве цепи.Это позволяет с помощью переключателей замыкать / размыкать такие вещи, как закрытые крышки камеры, вакуумные блокировки, поток охлаждающей воды, датчики перегрева и т. Д. Все блоки питания переменного тока поставляются с плавным пуском для защиты от скачков тока трансформатора.

Для большинства типов термопар можно использовать автоматическую компенсацию холодного спая. Регулятор температуры обычно настраивается на тип «K»; другие типы доступны в качестве опции по запросу. Устройство соответствует требованиям соответствующих директив ЕС.

DC PSU

Thermic Edge – это новая линейка импульсных источников питания постоянного тока SMP, которые предлагают легкую и экономичную альтернативу источникам питания переменного тока. Источники питания постоянного тока, благодаря своему стабильному току, предлагают интуитивно понятную и простую в использовании систему для различных систем, требующих питания. Для блоков питания не требуется трансформатор, поэтому они намного легче, чем блоки питания переменного тока, но при этом занимают меньше места на рабочем месте. Источники питания постоянного тока Thermic Edge – отличное решение для питания и управления любой системой, требующей стабильной, точной и безопасной подачи энергии.

Все блоки питания постоянного тока полностью совместимы с нашим ассортиментом контроллеров нагревателей.Контроллер размещен в отдельном блоке 3U. Контроллер температуры краевого нагревателя Thermic был разработан как простой в использовании, надежный, настраиваемый пользователем и точный регулятор температуры нагревателя, который вместе с дополнительными средствами связи делает это устройство очень мощным устройством. Блок контроллера имеет высоту 3U, половину ширины стойки и соответствует требованиям соответствующих директив ЕС.

Также включена схема блокировки 24 В, позволяющая интегрировать источник питания с блокировками в другие системы или подключать предохранительные блокировки непосредственно к устройству; который отключит разрешающий сигнал от блока при разрыве цепи.Это позволяет с помощью переключателей замыкать / размыкать такие вещи, как закрытые крышки камеры, вакуумные блокировки, поток охлаждающей воды, датчики превышения температуры и т. Д.

Чтобы увидеть наш ассортимент источников питания постоянного тока, щелкните здесь (ВСТАВЬТЕ ССЫЛКУ НА ИСТОЧНИК ПИТАНИЯ TAB)

Контроллеры нагревателя

Контроллер температуры краевого нагревателя Thermic был разработан как простой в использовании, надежный, настраиваемый пользователем и точный регулятор температуры нагревателя, который вместе с дополнительными средствами связи делает это устройство очень мощным устройством.Устройство имеет высоту 3U, половину ширины стойки и соответствует требованиям соответствующих директив ЕС. Устройство работает путем выдачи управляющего сигнала 0-10 В, управляющего тиристором, SSR или блоком питания.

Все контроллеры в стандартной комплектации поставляются с входом RS-232, а также с расширенными функциями безопасности для обеспечения работы с низким уровнем риска. Этот пакет также включает программное обеспечение, делающее внешний контроль чрезвычайно мощным и простым в использовании. Также предусмотрена блокировка 24 В для отключения разрешающего сигнала в случае разрыва цепи, например, для поддержания общего давления в системе в определенных пределах.

В стандартной комплектации устройство поставляется с сетевым кабелем в сборе, подходящим для местного использования, который запрашивается при заказе устройства. Комплект соединителей предоставляется для устройства отключения выхода, термопары и блокировки. Устройство также необходимо заземлить с помощью прилагаемой шпильки на задней панели; используйте кабель или оплетку 2,5 мм2, подключенную к заземлению «нейтрали» вашей системы.

Устройство содержит ПИД-регулятор (пропорциональный с интегральным и производным). Это обеспечивает функцию автонастройки для динамической адаптации выходной мощности источника питания к требованиям нагревателя для достижения желаемой температуры точным, безопасным и эффективным способом.Таким образом, избегается превышение допустимого значения при повышении температуры. Эта функция полностью совместима с любым источником питания, использующим входной сигнал 0-10 В.

Новая линейка импульсных источников питания постоянного тока

Thermic Edge SMP представляет собой легкую и экономичную альтернативу источникам питания переменного тока. Источники питания постоянного тока, благодаря своему стабильному току, предлагают интуитивно понятную и простую в использовании систему для различных систем, требующих питания.Для блоков питания не требуется трансформатор, поэтому они намного легче, чем блоки питания переменного тока, но при этом занимают меньше места на рабочем месте. Источники питания постоянного тока Thermic Edge – отличное решение для питания и управления любой системой, требующей стабильной, точной и безопасной подачи питания.

Особенности:

Блокировка 24 В, которая отключает выход источника питания при нарушении блокировки.
Дистанционное включение
Вход 0–10 В для дистанционного управления
Местный и дистанционный переключатель на задней панели блока питания.
Стандартные модели доступны в 3 кВт и 6 кВт
Контроль предельного напряжения и тока
(Управляющее напряжение) Рабочие режимы CV / (Управляющий ток) CC, автоматическое переключение между двумя режимами.
Выходное напряжение и ток Светодиодный дисплей 3 1/2 дюйма.
Интеллектуальное вентиляторное охлаждение для непрерывной работы.
Адаптивность к продолжительным или динамическим нагрузкам.
Защита от перегрева и перегрузки по току.
Стандартный корпус блока питания (434 x 185 x 400 мм).
Низкая пульсация и шум.
Напряжение и ток плавно регулируются, настройка потенциометра на 10 оборотов.

Приложения:

Нагревательные элементы сопротивления
Тестирование светодиодов, двигателей и вентиляторов постоянного тока.
Зарядка аккумулятора.
Лаборатории, фабрики и университеты.
Малая система электролиза или гальваники.
Испытания на обгорание таких продуктов, как двигатели и вентиляторы постоянного тока, резисторы, конденсаторы и т. Д.

Блок контроллера содержит ПИД-регулятор (пропорциональный с интегральным и производным). Это обеспечивает функцию автонастройки для динамической адаптации выходной мощности источника питания к требованиям нагревателя для достижения желаемой температуры точным, безопасным и эффективным способом.Таким образом, избегается превышение допустимого значения при повышении температуры. Эта функция полностью совместима с любым источником питания, использующим входной сигнал 0-10 В.

Стандартные блоки питания

Thermic Edge удерживает два блока питания, указанные ниже, на складе. Это покрывает 80% требований к электропитанию систем Thermic Edge. Другие модели с различными выходами доступны по запросу

6019

Номер модели

Макс.мощность

Макс.ток O / P

O / P Напряжение

O / P Тип

Корпус

SMP460

3000 Вт

50 Ампер

2 x 185 x 400 мм

SMP560

6000 Вт

100 А

60 В

185 x0002 400

Серия источников питания SMP4000

80.0A

200
00
003
2

Модель 9 0005	Выход		*Размеры (Ш В * Г)**
SMP406A	0-6.0V	60.0A	434 x 110 x 400
SMP406B		80.0A

	SMP418A	0-18,0 В	60,0 A	434 x 110 x 400
8030003 SMP418B94940A
SMP418C	100.0A
SMP430A	30.0V3 1105	30.0V3	SMP430B	70,0A
SMP430C			80,0A
000 0A
SMP436A			36,0 В	60,0A	434 x 110 x 400

	60.0V	50.0A		434 x 110 x 400
SMP4100A	100.0V	1103 152
1103	100.0V
SMP4100B	20.0A
SMP4200A	200.0V	8.0A
8.0A 05	200.0V	10.0A
SMP4250A	250,0 В	5,0 A	434 x 110 x 400

		SMP4250C		8.0A
SMP4300A	300.0V	6.0A 110003	6.0A 0	8.0A
SMP4400A	300.0V	400,0 В	5,0 A	434 x 110 x 400
		400,0 В		434 x 110 x 400
9000P	SMP4500A	500,0 В	4.0A	434 x 110 x 400
SMP4500B	50A	500,0 В		434 x 110 x 400
SMP4600A	600,0 В	3,0A	434 x 110 x 400
	600,0 В		434 x 110 x 400
	SMP4700A	700,0 В	3,0 A	434 x 110 x 400
SMP4800A	50V	3.0A	434 x 110 x 400
SMP41A	1000.0V	1.0A 05 400	1.0A 05 903	SMP41B	2.0A

Серия SMP5000 Блок питания Диапазон

0002 40.0A
000
18
0002
8.0A

Модель 903 *Выходная мощность В * Г)**
SMP506A	0-6.0V	150A	434 x 185 x 400
SMP506B		200.0A

9000P SMP518A	0-18,0 В	150,0 A	434 x 185 x 400
SMP518B9 200385 0A
SMP518C		300.0A
SMP530A	30.0V30003	30.0V3	SMP530B	150.0A
SMP536A	30.0V30003	30.0V3	36.0V	100.0A40005	100.0A 005	150.0A
SMP540A	40,0 В	250,0 A	36.0V	483 x 133 x 600	483 x 133 x 600
80.0A	434 x 185 x 400
SMP560B	60.0V	100.0A	100.0A	100.0A		100.0V	30.0A	434 x 185 x 400
SMP5100B	40.0A					100.0V		434 x 185 x 400
18.0A	434 x 185 x 400
SMP5200B	434 x 185 x 400	25.0A
SMP5250A 019 2509.0V	10,0A	434 x 185 x 400
SMP5250B	15,0A

	SMP5300A	300,0 В	10,0 A	434 x 185 x 400
SMP530018		300,0 В		434 x 185 x 400
SMP5300B 9 0A
SMP5400A	400,0 В	10,0 A	434 x 185 x 400	434 x 185 x 400
434 x 185 x 400
434 x 185 x 400	SMP5500B	10.0A
SMP5600A 19 05 6000V	5.0A	434 x 185 x 400
SMP5600B	8.0A	434 x 185 x 400
000
5.0A	434 x 185 x 400
SMP5700B	434 x 185 x 400	7.0A
SMP5800A 19 050V	4.0A	434 x 185 x 400
SMP5800B	6.0A	434 x 185 x 400

Серия источников питания для контроллеров температуры переменного тока Thermic Edge была разработана как простые в использовании, надежные, определяемые пользователем и точные контроллеры температуры нагревателя в сочетании с источником питания переменного тока, что вместе с дополнительным средством связи делает этот блок универсальным. упаковка.

Характеристики:
Оснащен точными ПИД-регуляторами температуры Eurotherm.
Функция автонастройки для динамической адаптации выходной мощности к окружающей среде нагревателя, что позволяет избежать перерегулирования при повышении температуры.
Альтернативные ПИД-регуляторы, такие как RKC или West, также могут быть использованы по желанию нашего клиента.
Регулятор включает линейное изменение и охлаждение между двумя заданными значениями с заданной скоростью нарастания.
Дистанционное управление pid-контроллером Eurotherm доступно через Modbus RS232 или RS485
Контроллеры с большими трансформаторами оснащены функцией плавного пуска для остановки скачков напряжения.
Контроллеры оснащены полупроводниковыми реле с запальным напряжением 0 В для уменьшения шума, скачков напряжения и снижения вероятности возникновения дуги на нагревателе.
Все контроллеры имеют цепь блокировки 24 В, которая отключит выходную мощность в случае разрыва цепи. Это можно использовать для блокировки многих функций безопасности, таких как закрытие крышки, поток воды, включение высокого вакуума, превышение температуры и т. Д.
Приложения:
Нагревательные элементы сопротивления.
Тест светодиодов, двигателей и вентиляторов постоянного тока.
Зарядка аккумулятора.
Лаборатории, фабрики и университеты.
Малая система электролиза или гальваники.
Испытания на выгорание для продуктов, таких как двигатели и вентиляторы постоянного тока, резисторы и конденсаторы и т. Д.
Блок питания переменного тока стандартно поставляется с сетевым кабелем в сборе, подходящим для местного использования, который будет запрошен во время заказывая агрегат. Комплект соединителей предоставляется для выхода, термопары и устройства срабатывания блокировки. Все блоки питания переменного тока стандартно поставляются с входом RS-232.Функция RS232 позволяет подключать контроллер к компьютерной системе пользователя через бесплатное программное обеспечение iTools от Eurotherms, которое обеспечивает возможность регистрации данных.
Также включена схема блокировки 24 В, позволяющая интегрировать источник питания с блокировками в другие системы или подключать предохранительные блокировки непосредственно к устройству; который отключит разрешающий сигнал от блока при разрыве цепи. Это позволяет с помощью переключателей замыкать / размыкать такие вещи, как закрытые крышки камеры, вакуумные блокировки, поток охлаждающей воды, датчики превышения температуры и т. Д. Все блоки питания переменного тока поставляются с функцией плавного пуска для защиты от бросков тока трансформатора.
Для большинства типов термопар можно использовать автоматическую компенсацию холодного спая. Регулятор температуры обычно настраивается на тип «K»; другие типы доступны в качестве опции по запросу. Устройство соответствует требованиям соответствующих директив ЕС. Краткий обзор функций доступной линейки представлен ниже.
902 3U полу + напольная коробка
Номер модели
Макс.мощность
Макс.
Корпус
HTCBF10003U
1000 Вт
13 А
240v / 115v3 5019
240v / 115v3 5019
240v / 115v3 5019
240v / 115v3 5019
HTCBF15003U
1500 Вт
13 А
240 В / 115 В / 50 В
AC – SSR
AC – SSR
4000 Вт
50 А
240 В / 115 В / 50 В
AC – SSR
4U, полная стойка
HTCBF5000 + PC
20 кВт
500 А
Custom
AC
Технические характеристики
От -10 ° C до + 70 ° C
Вход питания
Напряжение сети 230 В перем. Тока +/- 10%, 50-60 Гц
Euro Euro Тип
Типы сенсоров K в стандартной комплектации, другие как опции
Диапазоны сенсоров K От -200 ° C до + 1372 ° C
Холодный спай Автоматическая компенсация, обычно> 30: 1 отклонение компенсации компенсации изменение температуры окружающей среды
Частота дискретизации 9 Гц
Точность 0.25% от показания +/- LSD или +/- 10 ° C / F
Режим управления PID, PI, PD, P ONLY или ВКЛ / ВЫКЛ
Скорость линейного изменения от 0,01 до 99,99 градусов / секунда, минута или час
Настройка Алгоритм однократной самонастройки
Сбой датчика Выход программируется в диапазоне 0-100%
Связь RS232 или RS485: 1200, 2400, 4800 , 9600 или 19200 бод Modbus Bisynch или SPI
Дисплей Двойной 4-значный светодиодный индикатор высокой яркости x 7
Передняя панель и индикаторы
Переключатель включения / выключения (0/1) сети
Переключатель выхода ВКЛ. / ВЫКЛ.
2216e Регулятор температуры
Светодиодная индикация питания, блокировки и выхода
Разъемы на задней панели
Сетевой вход ‘Powe r-Con ‘Blue Nutrik тип
Мощность нагревателя’ Power-Con ‘Серый Nutrik тип
Миниатюрная розетка для термопары типа K
9-контактная розетка D-типа с блокировкой
9- разъем D-типа
Предохранитель: Задняя панель
Сетевой вход FS1 10A (задержка) размер ‘O’, 1,25 дюйма
Контроллер температуры FS2 1.0A T (задержка) 20 мм
Источник постоянного тока Прим. FS3 1.0A T (задержка) 20 мм
DC Supply Sec. FS4 2.0AT (задержка) 20 мм
Мощность нагревателя По необходимости
Окружающая среда
Рабочая температура от + 5 ° C до + 40 ° C Хранение
Относительная влажность Относительная влажность от 5% до 85%
Общие Невзрывоопасная среда.Электропроводящее загрязнение должно быть исключено из шкафа
Размеры
Высота 3U, 134 мм
Ширина 9,5 дюйма, монтаж в половину стойки
Глубина без разъемы
Стандарты ЭМС и безопасности
Соответствуют соответствующим директивам ЕС
Терморегулятор Thermic Edge Heater был разработан как простой в использовании, надежный, настраиваемый пользователем и точный контроллер температуры нагревателя, который вместе с дополнительными средствами связи делает это устройство очень мощным устройством.Устройство имеет высоту 3U, половину ширины стойки и соответствует требованиям соответствующих директив ЕС. Устройство работает, подавая выходной сигнал 0-10 В, управляя тиристором, SSR или блоком питания.
В стандартной комплектации наши контроллеры нагревателей оснащены ПИД-регуляторами температуры Eurotherm для очень точного управления линейным изменением температуры и уставками нагревателя без перерегулирования или отклонения.
Альтернативные ПИД-регуляторы, такие как RKC или West, также могут быть использованы по желанию нашего клиента.
Переключатель включения, расположенный на передней панели устройства.
Светодиодный индикатор состояния на передней панели блока с подробной информацией о состоянии питания, блокировке и выходе.
Возможность регистрации данных с помощью бесплатного программного обеспечения iTools от Eurotherms.
Функция автонастройки позволяет контроллеру точно настраивать обогреватель в соответствии с окружающей средой и, таким образом, избегать перерегулирования во время линейного изменения температуры.
Дистанционное управление доступно через Modbus RS232 или RS485
Все контроллеры имеют цепь блокировки 24 В, которая отключит разрешающий сигнал в случае разрыва цепи.Это можно использовать для блокировки многих функций безопасности, таких как закрытая крышка, поток воды, включение высокого вакуума, превышение температуры и т. Д.
Доступно средство удержания давления, которое подключается к датчику давления и отключает сигнал включения контроллера, отключая блок питания. , если выделение газа из-за нагрева поднимает давление в камере выше заданного давления.
Регуляторы температуры используются для контроля и управления тепловой системой, такой как нагреватель подложки, столик или печь.Контроллер работает, сравнивая температуру, измеренную через подходящий вход, обычно термопару, и уставку на контроллере. Таким образом, контроллер может включать или выключать подачу питания на нагреватель, чтобы увеличить или уменьшить температуру системы.
Важно, чтобы рядом с контроллером использовался подходящий датчик температуры. У разных датчиков разные рабочие температуры. Типы термопар следует указывать вместе с контроллером, чтобы обеспечить точную и стабильную работу.Для большинства типов термопар можно использовать автоматическую компенсацию холодного спая. Контроллер обычно настраивается на тип «K»; другие типы доступны как опция. Тип и диапазон термопары выбираются программно, все, что нужно добавить, – это компенсационный кабель правильного типа и разъемы.
Устройство содержит ПИД-регулятор (пропорциональный с интегральным и производным). Это обеспечивает функцию автонастройки для динамической адаптации выходной мощности источника питания к требованиям нагревателя для достижения желаемой температуры точным, безопасным и эффективным способом.Таким образом, избегается превышение допустимого значения при повышении температуры. Эта функция полностью совместима с любым источником питания, использующим входной сигнал 0-10 В.
Настройка ПИД-регулятора – это метод с помощью контроллера, повышающий точность и стабильность системы путем проб и ошибок. Этот процесс означает, что ПИД-регуляторы являются наиболее стабильной и точной системой управления по сравнению с регуляторами включения / выключения и пропорциональными регуляторами температуры.
В нормальном режиме работы контроллер температуры будет отображать фактическую и целевую температуры (независимо от того, активирована ли скорость изменения уставки или самонастройка) или указывать, вышел ли из строя датчик температуры.В режиме полной конфигурации все параметры и значения можно просматривать и редактировать. Управление может быть только PID, PI, PD, P или ON / OFF со значениями, устанавливаемыми автоматически или вводимыми вручную. Уровень выходной мощности программируется, если датчик выходит из строя.
Для процессов, в которых максимальная температура не должна превышаться, функция линейного изменения позволяет пользователю определять повышение температуры в запрограммированных единицах (в секунду, минуту или час). Алгоритм самонастройки автоматически устанавливает PID, а также значения ниже и выше.
Все контроллеры в стандартной комплектации поставляются с входом RS-232, а также с расширенными функциями безопасности для обеспечения работы с низким уровнем риска. Этот пакет также включает программное обеспечение, делающее внешний контроль чрезвычайно мощным и простым в использовании. Также предусмотрена блокировка 24 В для отключения разрешающего сигнала в случае разрыва цепи, например, для поддержания общего давления в системе в определенных пределах.
В стандартной комплектации устройство поставляется с сетевым кабелем в сборе, подходящим для местного использования, который запрашивается при заказе устройства.Комплект соединителей предоставляется для выхода, термопары и устройства отключения блокировки. Устройство также необходимо заземлить с помощью прилагаемой шпильки на задней панели; используйте кабель или оплетку 2,5 мм2, подключенную к заземлению «нейтрали» вашей системы.
Спецификация
19 90 840 Разъемы на задней панели 9305 908 Гнездо блокировки D-типа
Потребляемая мощность
Напряжение сети 230 В перем. Типы датчиков K в стандартной комплектации, другие в качестве дополнительных
Диапазоны датчиков K от -200 ° C до + 1372 ° C
Холодный спай Автоматическая компенсация, обычно> 30: 1 отклонение компенсации изменения температуры окружающей среды
Частота дискретизации 9 Гц
Точность 0.25% от показаний +/- LSD или +/- 10 ° C / F
Режим управления PID, PI, PD, P ONLY или ВКЛ / ВЫКЛ
Скорость линейного изменения 0,01 до 99,99 град / сек, минута или час
Настройка Алгоритм однократной самонастройки
Отказ датчика Выход программируется в диапазоне 0-100%
19 Связь RS232 или RS485: 1200, 2400, 4800, 9600 или 19200 бод Modbus Bisynch или SPI
Дисплей Двойной 4-значный светодиод высокой яркости x 7
Передняя панель и индикаторы 64
Переключатель ВКЛ / ВЫКЛ (0/1) сети
Переключатель ВКЛ / ВЫКЛ выхода
2216e Контроллер температуры
Светодиодная индикация питания, блокировки и выхода
Вход питания «Power-Con» Blue Nutrik типа
Выход нагревателя «Power-Con» Серый Nutrik тип
Миниатюрное гнездо термопары типа «K»
Гнездо связи D-типа на 9 контактов
Предохранитель: Задняя панель
Вход питания FS1 10A (задержка) размер ‘O’, 1 , 25 дюймов
Контроллер температуры FS2 1.0A T (задержка) 20 мм
Источник постоянного тока Прим. FS3 1.0A T (задержка) 20 мм
DC Supply Sec. FS4 2.0AT (задержка) 20 мм
Мощность нагревателя По необходимости
Окружающая среда
Рабочая температура от + 5 °
Хранение от -10 ° C до + 70 ° C
Относительная влажность Относительная влажность от 5% до 85%
Общие Невзрывоопасная атмосфера.Электропроводящее загрязнение должно быть исключено из шкафа
Размеры
Высота 3U, 134 мм
Ширина 9,5 дюйма 903 Глубина 903 для монтажа в половину стойки
0
380 мм, без ответных разъемов
Стандарты ЭМС и безопасности
Соответствует соответствующим директивам ЕС
.
Поделиться
Навигация по записям
Назад Размер линолеума по ширине: Какая бывает ширина линолеума – типоразмер и расчет
Вперед Расчет площади радиатора для транзистора: Расчёт радиаторов для транзисторов и микросхем. Онлайн калькулятор теплоотводов.
Вам может понравится
Котлы отопления вольф: Купить газовый котел WOLF по выгодной цене с доставкой
31.07.2023
Какое электрическое отопление лучше для частного дома: Электрическое отопление в частном доме под ключ – цены в Санкт-Петербурге
09.06.2023
Расчет отопления в квартире: Стоимость отопления за 1 кв м в 2023: как по формулам расчета проверить правильность начисления платы за тепловую энергию в многоквартирном доме со счётчиком и без?
02.10.2023
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Поиск для:
Рубрики
Вентиляц
Вентиляции
Вентиляция
Домашние печи
Домашний ремонт
Материал
Материалы
Отопительная система
Отоплен
Отопление
Панель
Печ
Печи
План
Планировка
Планировки
Пол
Полы
Потол
Потолки
Потолок
Работы по утеплению
Радиатор
Радиаторы
Разное
Ремонт
Своими руками
Советы
Стен
Стена
Стены
Утеплен
Утепление
«АРК Инжиниринг» приглашает к сотрудничеству
Приглашаем архитектурные бюро, строительные бригады, подрядные организации со своими объемами работ. Мы поможем оптимизировать и сократить издержки, найти оптимальные решения вопросов и пройти все согласования в надзорных организациях. Наши специалисты готовы провести независимую экспертизу и оценку объектов строительства на предмет соответствия выполнению проектного задания и технологических процессов.
Наш адрес
Московская область
Город Подольск
Большая Серпуховская д. 65 стр. 4
Контакты для связи с нами
Телефон: 8 800 505 84 50
+7 (495) 505 62 53
Skype: скоро будет
Web: www.ark-eng.ru
Copyright © 2019 Ark Engineering
Карта сайта

Промышленная вентиляция в Москве строительство монтаж в Подольске

Регуляторы температуры для отопления дают экономию

Как достигается экономия на отоплении

Какие регуляторы температуры применяются в частных домах

Температурные регуляторы на радиаторы – самый простой способ автоматизации и экономии

Программируемый по времени терморегулятор

Сложная автоматика регулировки температуры в большинстве случаев не нужна

Терморегуляторы. Виды и принцип действия. Применение

Необходимость и особенности терморегуляторов

Принцип работы всех устройств, регулирующих температуру одинаковый, но видов терморегуляторов очень много, и они отличаются по:

Также терморегуляторы отличаются техническими свойствами:

Терморегуляторы могут устанавливаться в жилых и промышленных помещениях.

Регуляторы, которые эксплуатируются в промышленных помещениях, бывают двух видов:

Выделяют также несколько видов датчиков по назначению:

Регуляторы для тёплых полов отличаются своим внутренним устройством, это:

Особенности функциональных возможностей электрических регуляторов температуры:

Положительные моменты механических термостатов:

Недостатки:

Электромеханические терморегуляторы зарекомендовали себя как неприхотливые устройства:

Минусы этих приборов:

Главные составляющие части:

Виды электронных термостатов:

Достоинства:

Похожие темы:

Терморегулятор отопления: разновидности и производители

Виды терморегуляторов

Принцип работы терморегуляторов

Механический терморегулятор

Электронный терморегулятор

Установка термостатов

Производители терморегуляторов

принцип работы, типы устройств, установка и монтаж

Что такое регуляторы для радиаторов центрального отопления

Принцип работы

Разновидности терморегуляторов для системы централизованного обогрева

Монтаж

Советы по выбору устройств для регулировки тепла в батареях

Фотогалерея (17 фото)

Устройство и принцип действия

Устройство и назначение сильфона

Как отрегулировать прибор

Терморегулятор для радиатора отопления – установка и инструкция по выбору подходящей модели

Предназначение и устройство

Механические терморегуляторы

Электронные терморегуляторы

На что обратить внимание при выборе

Дистанционные и встроенные

Гидравлическое сопротивление

Газовые и жидкостные

Монтаж терморегулятора своими руками

как правильно выбрать и настроить

Выгоды от использования терморегуляторов

Типы терморегуляторов отопления

Устройство и принцип работы прибора

Какая рабочая среда лучше – газ или жидкость

Монтаж и настройка термостата

Видео: зачем нужны терморегуляторы

Комнатные терморегуляторы, обзор моделей | Полезные статьи TEPLOCOM

Назначение комнатных терморегуляторов

Варианты подключения комнатных терморегуляторов

Управление различными приборами системы отопления

Типы комнатных терморегуляторов

Классификация терморегуляторов по типу управляемых устройств

Классификация терморегуляторов по способу передачи данных

Комнатные терморегуляторы серии TEPLOCOM TS

Читайте также по теме:

Товары из статьи

Что такое промышленные регуляторы температуры? Типы контроллеров процесса

Подробнее о цифровых контроллерах

Выберите регулятор температуры для вашего приложения

Часто задаваемые вопросы

– Регуляторы температуры

Какие существуют типы контроллеров и как они работают?

Включение / выключение

Пропорциональный контроль

ПИД-регулирование

Стандартные размеры

| Instrumart

Зачем нужны терморегуляторы?
