Теплоноситель для системы отопления: Теплоноситель для систем отопления (антифриз / жидкость) | Антифриз для отопления дома

Содержание

Какой теплоноситель выбрать для системы отопления

Зачастую для владельцев не совсем понятным остается вопрос с выбором теплоносителя, — какое вещество окажется лучшим для беспроблемной эксплуатации системы отопления.
Оптимальному выбору не редко мешает и излишне агрессивная реклама от каких-то производителей, которые просто вводят людей в заблуждения, на счет реального обстоятельств использования и реальной цены этого, — во что это в итоге выльется… Разберемся подробнее с разными вариантами теплоносителя. Что бывает, если выбор не правильный…

Что главное при выборе теплоносителя

Нужно обращать внимание в первую очередь на свои потребности. Нам нужно чтобы отопление работало исправно, без проблем и поломок, а обслуживание было дешево и без забот.

  • Теплоноситель должен быть дешевым – его в системе не мало, нужно еще и доливать, а возможно еще и менять…
  • Не ядовитым, — современные системы хоть и закрытые, текут редко, тем не менее родители и думать не хотят, что их дети будут играть рядом с ядом, который может просочиться, как-то выделяться в виде пара …
  • Безвредным для самой системы, которая состоит из разных материалов, — резина, силикон, медь, сталь, алюминий, бронза и др.
    Ничего не должно уничтожаться жидкостью под названием «теплоноситель».
  • По возможности с большей теплоемкостью. За одно движение крыльчатки насоса должно переносится как можно больше тепла. Тогда и самой жидкости в теории нужно меньше, и трубы с насосом могут быть меньшего типоразмера….



Что обычно выбирают

Оказывается, что лучше всего систему отопления заполнить водой. Хоть на первый взгляд может показаться, что современная химия в состоянии дать нечто гениальное под названием «теплоноситель», а вода – «от нее ведь ржавеют».

Тем не мене, только вода отвечает требованиям, на которые обратили внимание выше. Она предельно дешева, с наибольшей теплоемкостью среди всех возможных вариантов, не агрессивна сама по себе к системе после выпадения солей и металлов, а ядовитой ее может назвать лишь только потусторонняя субстанция.

Любой знающий монтажник отопления скажет залить систему водой, а с незамерзающими жидкостями не связываться при любых обстоятельствах.

Чем же так плохи незамерзайки? Почему их нужно обходить, а если это сделать нет возможности, — то как с ними поступить правильно, рассмотрим далее…



Как бороться за воду

В обычном жилом доме в качестве теплоносителя используется только вода и речи о каких-то химических жидкостях быть не может, так как за системой следят постоянно, резервный котел всегда готов к работе.

Обсуждение вариантов выбора теплоносителя может возникать, лишь когда может быть замораживание строения. Обычно это дача, которая посещается изредка. Но может быть и дом на консервации.

Но использование незамерзайки должно быть, как вариант, на самом последнем месте. Прежде нужно рассмотреть, как обойтись без нее. Это может быть, например:



  • Слив системы и замораживание дома. Обычно все строения нормально переносят редкие переходы через 0 градусов, а деревянные дома вообще могут так эксплуатироваться постоянно.
  • Поддержание низкой положительной температуры +3 — +5 град на период отсутствия с помощью автоматизированных систем.
    Энергопотери в этом случае очень незначительные, отопление обойдется дешево. Можно даже посчитать что выгоднее –отапливать или применить антифриз. Но за домом, должен быть приходящий контроль, например, соседей…
  • Вообще отказаться от водяной системы в небольшом доме и использовать печь и электроконвектора. Это окажется эффективно и не дорого для приездов изредка. Во всяком случае гораздо лучше использования опасного теплоносителя…



Теплоносители на основе этиленгликоля и пропиленгликоля

Если в силу каких-то обстоятельств принимается решение заполнить систему незамерзающим теплоносителем, то нужно приготовиться к следующему.

  • Возможно лишь применение составов на основе этиленгликоля или пропиленгликоля. При этом торговые названия могут быть разными, например Dixis, Теплый Дом, PRIMOCLIMA ANTIFROST, Термагент… предстоит выбрать достойного, но об этом далее..
  • Сразу о дешевизне. Объем теплоносителя в системе обычно от 50 литров. Может быть и 300 литров. Качественный состав европейского уровня- от 6 евро за литр. Но это цветочки, — впереди в скором времени грядет его утилизация (в канализацию недопустимо!), промывка системы, тоже с вывозом отходов. А потом заливка нового….
  • Этиленгликоль считается ядовитым. Попадание на кожу – немедленное смывание, внутрь – к врачу. При этом жидкость сладковата на вкус, что опасно для детей, неосведомленных людей.
  • Жидкости агрессивны к резинотехническим изделиям. Желательно применять панельные радиаторы, так как уплотнения между секциями могут разрушаться. Тоже и с уплотнениями по американкам и т.п.
  • Срок эксплуатации обычно не больше 5 лет. После чего присадки выпадают в осадок, и проявляется значительная кислотная агрессивность.
  • Теплоемкость меньше, а тепловое расширение больше. У некорректных систем отопления, созданных без запаса по производительности, возможно понадобиться замена насоса на больший типоразмер. А также установка дополнительного расширительного бака.





Что выбрать для системы

Ядовитость этиленгликоля тем не менее компенсируется следующим.

  • Современные системы, нормально смонтированные, надежные и протечка в них – редкость. Не известны факты о жалобах на отравление подобными жидкостями, а ведь именно этиленгликоль используется в отоплении салона автомобиля.
  • Этиленгликоль в среднем в 2 раза дешевле чем пропиленгликоль. В магазине, как топ продаж предложат именно этилен…

Поставляться они могут в одинаковых канистрах с одной ценой, только на одной из них будет указана температура замерзания в два раза ниже, т.е. жидкость нужно развести водой.
Повышенная цена пропилена также объясняется тем, что у нас он не производиться, а экспортируется.

Если говорить о выборе, то в большинстве случаев используется этиленгликоль, по всей вероятности, из-за цены. Но все равно, нужно учитывать, что в детских учреждениях официально разрешен лишь пропиленгликоль.



Можно ли использовать свой состав теплоносителя

Для многих может показаться проблема несколько надуманной. Ведь снизить температуру замерзания можно добавив спирта… Известно, что глицерино-содержащие вещества также не замерзают….

В любом случае стоимость системы отопления значительно больше чем жидкостей. И уничтожить дорогостоящее оборудование, применив неизвестно что, что может пенится, разлагаться, вскипать и не иметь никакой теплоемкости, — можно за несколько минут.

Например, еще существуют предложения вообще залить машинное масло. А это уже реальная угроза взрыва и пожара. Поэтому применять можно лишь то, что рекомендуется производителем оборудования. Кстати, производители снимают гарантию с котлов, если используется не замерзайка. Но гарантия на практике не такая большая ценность, чтобы отказаться использовать в задуманном режиме.



Теплоноситель какого производителя

Этиленгликоль не дорог, и сделать из него незамерзайку для отопления – пара пустяков, … особенно если ничего не делать, ничего не добавлять, просто наклеить этикетку на банку.

Но нормальный теплоноситель на основе этиленгликоля на самом деле весьма сложное вещество, отсюда и цена. Специальными присадками устраняется его излишняя кислотная агрессивность. Присадки должны служить какой-то срок, обычно до 5 лет, после чего жидкость нужно слить и вывести специальной организацией по утилизации.

Поэтому если брать дешевую от неизвестного кооператива, то велик риск навредить системе в кратчайший срок этим веществом.
Получается, что нужно придерживаться более-менее известного производителя, с гарантиями, так как цена риска высока.

Но 100% качество только лишь у воды. Теперь возвратимся к вопросу использования воды, можно ли применить воду из водопровода?



Подготовка воды в качестве теплоносителя

В системах отопления можно использовать простую воду из водопровода без всякой подготовки. Вода один раз отдаст все находящиеся в ней активные вещества, появится осадок, который не причинит существенного вреда.

Опасность навредить деталям появляется, если будет происходить постоянное пополнение, замена воды вследствие течи или ее значительного испарения в неправильно сделанном открытом баке. Из-за опасности постоянной замены воды недопустимо обустраивать постоянную подпитку, или даже не убираемый соединяющий патрубок (шланг) между отоплением и водопроводом.

Не желательно использовать воду без подготовки из скважин и колодцев, она действительно может оказаться с повышенной агрессивностью.

Для тех, кто слишком щепетильно относится к своей системе отопления, но не хочет платить за дорогую дистиллированную воду, можно лишь посоветовать собрать дождевую – бесплатный природный дистиллятор в помощь. Сойдет также водопроводную отстоять 2 дня, потом прокипятить.
Остается залить ее, но как это сделать?



Заливка теплоносителя

С водопроводной водой понятно, — нужно проложить временный водовод (применяют шланг) и заполнить систему до давления (обычно) в 1,5 атм, если производителем котла не указано меньшее значение.

  • С подготовленной же водой или с покупным теплоносителем имеются трудности, потребуется устройство для заливки под давлением.
  • Простейшее – залить с высоко установленной воронки, ведь 10 м высоты, это создание давления примерно в 1 атм.
  • Обычно специалисты применяют водяной электрический насос.
  • Ручной водяной насос приобрести дешевле.
  • Возможно создание системы «труба – автомобильный насос». Подключается труба к заправочному крану, заливается теплоносителем, на нее навинчивается заглушка с ниппелем, затем воздухом с помощью автомобильного насоса вытесняется в систему теплоноситель, до создания в ней необходимого давления.

Остается напомнить, что перед заливкой дорогих покупных жидкостей нужно полностью испытать систему на простой воде желательно хотя бы несколько дней, а лучше месяцев. Ведь не с любой отопительной сети просто слить теплоноситель без потерь…

Теплоноситель для системы отопления: как выбрать, закачать

Выжить зимой без отопления в нашей стране практически невозможно, потому ее устройству уделяют много времени, сил и средств. Наиболее распространенный у нас вид обогрева — водяное (жидкостное) отопление. Его составная часть — теплоноситель. Как выбрать теплоноситель для системы отопления, как его закачать — в статье.

Содержание статьи

Что такое теплоноситель и каким он должен быть

Теплоноситель в жидкостной отопительной системе — это то вещество, посредством которого тепло переносится от котла к радиаторам. В наших системах качестве теплоносителя используется вода или особые незамерзающие жидкости — антифризы. При выборе необходимо руководствоваться несколькими критериями:

С учетом этих требований наиболее подходящая жидкость для система отопления — вода. Она безопасна, безвредна, имеет высокую теплоемкость, а строк эксплуатации неограничен. Но в тех системах отопления, где велика вероятность простоя зимой, вода может сослужить плохую службу. Если она замерзнет, разорвет трубы и/или радиаторы. Потому в таких системах применяют антифризы. При отрицательных температурах они теряют текучесть, но оборудование не рвут. Так что выбрать теплоноситель для системы отопления с этой точки зрения легко: если система находится все время под присмотром и работоспособном состоянии, использовать можно воду. Если дом временного проживания (дача) или он надолго может оставаться без присмотра (командировки, зимний отпуск), если в регионе возможно частое и/или длительное отключение электроэнергии, лучше в систему заливать антифриз.

Особенности использования воды в качестве теплоносителя

С точки зрения эффективности переноса тепла вода — идеальный теплоноситель. Она имеет очень высокую теплоемкость и текучесть, что позволяет доставлять тепло к радиаторам в требуемом объеме. Какую воду заливать? Если система закрытого типа, заливать можно воду прямо из крана.

Да, водопроводная вода неидеальна по составу, в ней содержатся соли, некоторое количество механических примесей. И да, они осядут на элементах системы отопления. Но это произойдет один раз: в закрытой системе теплоноситель циркулирует годами, подпитка небольшим количеством требуется очень редко. Потому никакого ощутимого вреда некоторое количество осадка не принесет.

Вода как теплоноситель для систем отопления почти идеальна

Если отопление открытого типа требования к качеству воды, как к теплоносителю, намного выше. Тут происходит постепенное испарение воды, которое периодически восполняется  — воду доливают. Таким образом получается, что концентрация солей в жидкости все время увеличивается. А это означает, что и осадок на элементах тоже накапливается. Именно поэтому в системы отопления открытого типа (с открытым расширительным бачком на чердаке) заливается очищенная или дистиллированная вода.

В данном случае лучше использовать дистиллят, но достать его в требуемом объеме бывает проблематично, да и дорого. Тогда можно заливать очищенную воду, которая пропущена через фильтры. Наиболее критично наличие большого количества железа и солей жесткости. Механические примеси тоже ни к чему, но с ними бороться проще всего — несколько сетчатых фильтров с ячейкой разных размеров помогут отловить большую их часть.

Чтобы не покупать очищенную воду или дистиллят, ее можно подготовить самостоятельно. Во-первых, налить и отстоять, чтобы осела большая часть железа. Отстоявшуюся воду аккуратно перелить в большую емкость и прокипятить (крышкой не закрывать). Этим удаляются соли жесткости (калия и магния). В принципе, уже такая вода неплохо подготовлена и ее можно заливать в систему. А доливать потом уже или дистиллированной водой или питьевой очищенной. Это уже не так бьет по карману, как первоначальная заливка.

Антифризы для отопления

В системы отопления кроме воды заливают специальные незамерзающие жидкости — антифризы. Обычно это водные растворы многоатомных спиртов. Не так давно на нашем рынке появился антифриз на основе глицерина. Так что теперь типов незамерзающих жидкостей для систем отопления три.

Виды незамерзающих жидкостей и их свойства

Антифризы есть на основе двух веществ: этилен-гликоля и пропилен-гликоля. Первый более дешев, замерзает при более низких температурах, но очень токсичен. Отравиться можно не только выпив, но даже просто замочив руки или надышавшись парами. Второй незамерзающий теплоноситель для системы отопления — на основе пропилен-гликоля.Он более дорог, но безопасен. Иногда он даже используется как пищевая добавка. Его минус (кроме цены) — он теряет текучесть при более высоких температурах чем пропилен-гликоль.

Этилен-гликолевый теплоноситель очень ядовит

Несмотря на высокую токсичность чаще покупают этилен-гликолевые теплоносители. Связано это, скорее всего, с ценой — пропилен-гликоль дороже раза в два. Но этилен-гликолевые антифризы в чистом виде еще и химически активны, могут вспениваться, имеет повышенную текучесть. С пеной и активностью борются присадками, а повышенная текучесть никак не корректируется. В паре с токсичностью она — опасное сочетание. Если есть где-то малейшая возможность, этот антифриз протечет. А так как и его пары ядовиты, ни к чему хорошему это не приведет. Поэтому, если есть возможность, используйте пропилен-гликоль.

НазваниеВеществоВесДиапазон рабочих темпеартурНачало кристализацииТемпература термического разложенияСрок службыВозможность разведения водой Цена
Dixis (Диксис) 65моноэтиленгликоль10 кг -65°С ~ +95°С-66°С+ 111°C10 летда850 руб
Тёплый Дом - Экопропиленгликоль10 кг -30°С до +106°С -30°C+170°С5 летда1050 руб
Dixis TOP (Диксис ТОП) -30пропиленгликоль10 кг-30°С до +100°С - 31°C+106°С3 годада960 руб
ANTIFROST на основе глицеринаглицерин10 кг -30°С до +105°С 4 годанет700 руб
PRIMOCLIMA ANTIFROST на основе пропиленгликоля пропиленгликоль10 кг -30°С до +106°С -30°C +120°С5 летда762 руб
ТЕРМАГЕНТ 30этиленгликоль10 кг-20°С до +90°С-30°C+170°С10 летнет650 руб
Теплоком (глицериновый)глицерин10 кг – 30°С до +105°С8 летнет780 руб

Еще один важный недостаток — этилен-гликоль очень плохо реагирует на перегрев, а перегрев наступает при довольно низкой температуре. Уже при +70°C образуется большое количество осадка, который оседает на элементах системы отопления. Отложения снижают теплоотдачу, что снова ведет к перегреву. В связи с этим в системах с котлами на твердом топливе такие антифризы не используют.

Пропилен-гликоль, наоборот, химически почти нейтрален. Он меньше всех теплоносителей реагирует с другими веществами, перегрев наступает при более высоких температурах и приводит не к таким последствиям.

Пропилен-гликолевый теплоноситель безопасен , но стоит дороже и замерзает при более высоких температурах

В конце прошлого столетия был разработан антифриз для систем отопления на основе глицерина. Он — это нечто среднее между этиленовыми и пропиленовыми теплоносителями. Он безопасен для человека, но не очень хорошо влияет на прокладки, также плохо реагирует на перегрев. По цене и температурным характеристикам он примерно в том же диапазоне, что и пропиленовые теплоносители (смотрите таблицу).

Особенности систем с антифризом в качестве теплоносителя

При проектировании системы отопления надо изначально принимать во внимание теплоноситель. Это связано с более низкой теплоемкостью незамерзающих жидкостей, а также другими их свойствами. Если все оборудование было рассчитано на воду, а зальют в нее антифриз, могут возникнуть следующие проблемы:

Как вы поняли, лучший теплоноситель для системы отопления — вода. Она и лучше по характеристикам и в разы дешевле. Если же отоплению грозит разморозка, приходится заливать антифризы, но не автомобильные, а специальные — для отопления. В этом случае, при наличии достаточного количества средств, лучше использовать пропилен-гликоль. Этиленовые незамерзайки — крайний случай. Они пригодны в системах закрытого типа, в которых установлены специальные прокладки и автоматизированные котлы, которые не допустят перегрева.

Чтобы покупателям было проще ориентироваться, в теплоносители добавляют красители. В этиленовые — красные или розовые, в пропиленовые — зеленый, в глицериновые — голубой. Через некоторое время цвет может стать нет таким интенсивным или пропасть совсем. Это происходит из-за термического разрушения красителей, но на свойства самого антифриза не влияет.

Как закачать теплоноситель

Проблемы обычно возникают только с системами закрытого типа, так как открытые заполняются через расширительный бак. В него просто наливается теплоноситель для системы отопления. Он под действием силы гравитации растекается по системе. Важно чтобы при заполнении системы все воздухоотводчики были открыты.

Открытая система отопления заполняется через расширительный бак

Есть несколько способов заправить закрытую систему отопления теплоносителем. Есть способ заполнения без использования техники — самотеком, есть с погружным насосом типа «Малыш» или специальным, с помощью которого делают опрессовку системы.

Заливаем самотеком

Этот способ закачать теплоноситель для системы отопления хоть и не требует оборудования, но уходит на него много времени. Приходится долго выжимать воздух и так же долго набирать нужное давление. Его, кстати, накачиваем автомобильным насосом. Так что оборудование все-таки потребуется.

Находим самую высокую точку. Обычно это какой-то из газоотводчиков (его снимаем). При заполнении открываем кран для спуска теплоносителя (самая низкая точка). Когда через него побежит вода, система заполнена.

При таком способе можно шланг подключить от водопровода, можно подготовленную воду налить в бочку, поднять ее выше точки входа и так залить ее в систему. Также заливается и антифриз, но при работе с этиленгликолем потребуется респиратор, защитные резиновые перчатки и одежда. При попадании вещества на ткань или другой материал он тоже становится токсичным и подлежит уничтожению.

Следить за давлением надо по манометру

Когда система заполнена (из крана для слива побежала вода), берем резиновый шланг длиной порядка 1,5 метров, крепим его к входу в систему. Выбираем вход так, чтобы виден был манометр. В этой точке  устанавливаем обратный клапан и шаровый кран. К свободному концу шланга крепим легко снимающийся переходник для подключения автомобильного насоса. Сняв переходник, в шланг наливаем теплоноситель (держим поднятым вверх). Заполнив шланг, при помощи переходника подсоединяем насос, открываем шаровый кран и насосом закачиваем жидкость в систему. Надо следить чтобы не закачивался воздух. Когда почти вся содержащаяся в шланге вода закачана, кран закрывается, операция повторяется. На небольших системах чтобы получить 1,5 Бар, придется повторять ее 5-7 раз, с большими придется возиться дольше.

Заливаем с помощью погружного насоса

Для создания рабочего давления теплоноситель для системы отопления можно закачивать маломощным погружным насосом типа Малыш. Его подключаем к самой низкой точке (не точка слива системы). Насос подключаем через шаровый кран и обратный клапан, на точке слива системы ставим шаровый кран.

Теплоноситель наливаем в емкость, опускаем насос, включаем его. В процессе работы постоянно добавляем теплоноситель — насос не должен гнать воздух.

В процессе следим за манометром. Как только его стрелка сдвинулась с нулевой отметки — система заполнена. До этого момента ручные воздухоотводчики на радиаторах могут быть открыты — через них будет выходить воздух. Как только система заполнилась, их надо закрыть.

Далее начинаем поднимать давление — продолжаем насосом качать теплоноситель для системы отопления. Когда оно достигнет требуемой отметки, насос останавливаем, шаровый кран закрываем. Открываем все воздухоотводчики (на радиаторах тоже). Воздух выходит, давление падает. Снова включаем насос, докачиваем немного теплоносителя, пока давление не достигнет проектного значения. Снова спускаем воздух. Так повторяем до тех пор, пока их воздухоотводчиков не перестанет выходить воздух.

Далее можно запустить циркуляционный насос, снова стравить воздух. Если при этом давление осталось в пределах нормы, теплоноситель для системы отопления закачан. Можно запускать ее в работу.

Используем насос для опрессовки

Заполняется система так же, как и в описанном выше случае. При этом насос используется специальный. Он обычно ручной, с емкостью, в которую заливается теплоноситель для системы отопления. Из этой емкости жидкость закачивается через шланг в систему. Взять его можно на прокат в фирмах, которые торгуют трубами для водопровода. В принципе, имеет смысл его купить — если использовать будете антифриз, его придется периодически менять, то есть снова надо будет заполнять систему.

Это ручной насос для опрессовки, с помощью которого можно закачать теплоноситель для системы отопления

При заполнении системы рычаг идет более-менее легко, при подъеме давления работать уже тяжелее. Манометр есть как на насосе, так и в системе. Следить можно там, где удобнее. Далее последовательность такая же, как описано выше: накачали до требуемого давления, спустили воздух, снова повторили. Так до тех пор, пока воздуха в системе не останется. После — тоже запускаем циркуляционник минут на пять (или систему целиком, если насос в котле), стравливаем воздух. Тоже повторяем несколько раз.

Выбираем теплоноситель для системы отопления: особенности, свойства, характеристики

Перед большинством владельцев частных домов с автономной отопительной системой рано или поздно встает вопрос — какой заливать теплоноситель для системы отопления загородного дома и нужно ли это делать вообще? Учитывая суровый российский климат, эта проблема особенно остро возникает перед началом отопительного сезона.

По сравнению с антифризом, обычная вода обладает большей теплоемкостью и текучестью, она безопасная и недорогая. Но, за счет того, что она в своем составе содержит соли и кислород, это приводит к образованию накипи в системе отопления. Ни в коем случае нельзя допускать, чтобы замерзла вода в трубах и батареях.

Это может привести к разрыву дорогостоящего отопительного оборудования: газового или электрического котла, алюминиевых или биметаллических радиаторов, а также к выводу из строя всей отопительной системы. Именно для того, чтобы избежать всех этих проблем морозной зимой рекомендуется применять специальный теплоноситель или антифриз.

Сегодня мы рассмотрим основных производителей и виды теплоносителей, отличия, свойства и состав незамерзающей жидкости (антифриза) для отопления загородного дома или дачи.

Виды теплоносителя для системы отопления

Особенности применения теплоносителя для системы отопления

Теплоноситель производится на различной основе и составе, также обладая при этом разными свойствами и характеристиками, концентрат или уже готовый без разбавления водой. Современный и качественный антифриз не разъедает полипропиленовые, металлопластиковые трубы и резиновые прокладки за счет правильно подобранного соотношения многоатомного спирта и воды.

В России применяется множество марок от разных производителей незамерзающей жидкости, например: «Теплый Дом» , «Диксис» , «Thermagent Eco» , «Thermos Eco» , «ТеплоДом» , «Antifrogen N» и другие. Все они выпускаются разного цвета: зеленый, синий, желтый, красный или розовый. Очень большое значение имеет состав, из которого приготовлен теплоноситель. Обычно он бывает на основе:

— этиленгликоля;
— пропиленгликоля;
— глицерина.

Теплоноситель для системы отопления на основе этиленгликоля

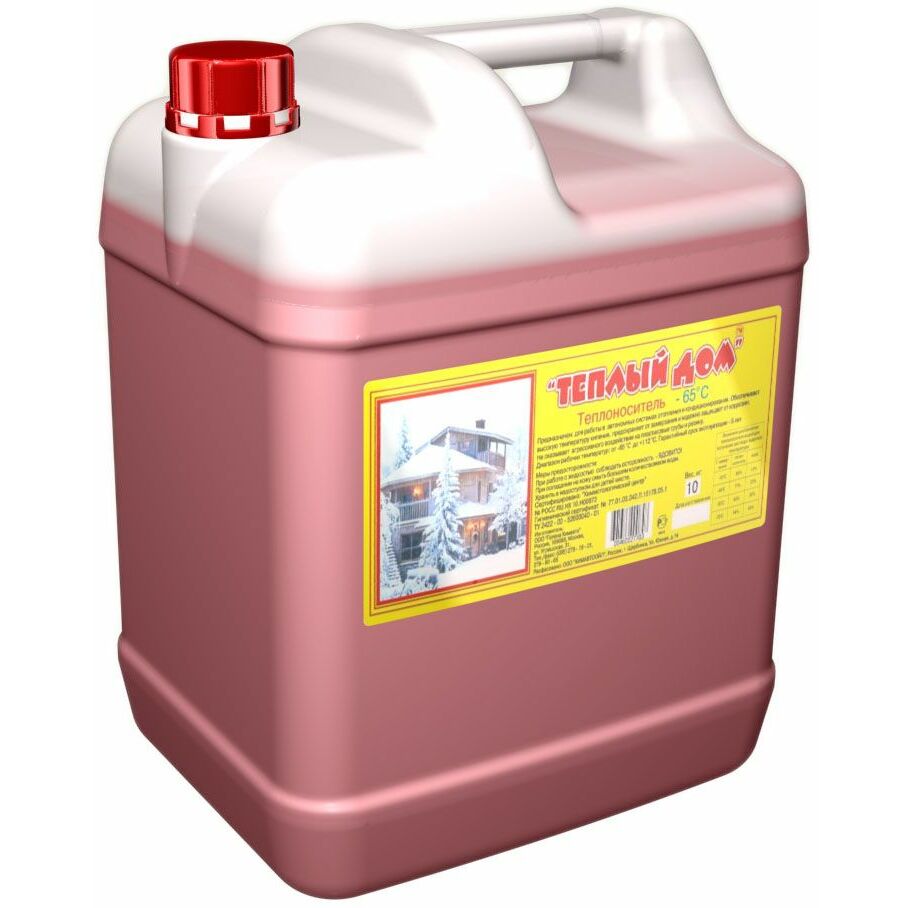

Данный вид антифриза красного цвета обычно выпускают в канистрах по 10, 20 или 50 литров. Как правило, в неразбавленном состоянии он способен выдерживать температуру от — 65 до + 110 °С.

Поэтому его можно разбавить дисциллированной водой в пропорции 1:1 или даже 1:2, 1:3. Это зависит от того, какая необходима температура кристаллизации теплоносителя, например, при — 20 °С достаточно будет разбавить в пропорции 1 к 1, а при — 50 °С разбавляется уже 7 к 1.

Теплоноситель на основе этиленгликоля ядовит, и при попадании в желудочно-кишечный тракт человека может вызвать серьезное отравление. Причем, ядовит он не только в жидком состоянии, но даже и в парообразном.

Именно поэтому данный вид теплоносителя применяется только для «закрытых» систем отопления с мембранным расширительным баком и только одноконтурными котлами (газовые, электрические, дизельные, твердотопливные).

Теплоноситель на основе этиленгликоля

Практически все производители настенных газовых котлов запрещают использовать антифриз на основе этиленгликоля для «своих» отопительных аппаратов, и снимают их с гарантии в случае пренебрежения этими правилами со стороны покупателя.

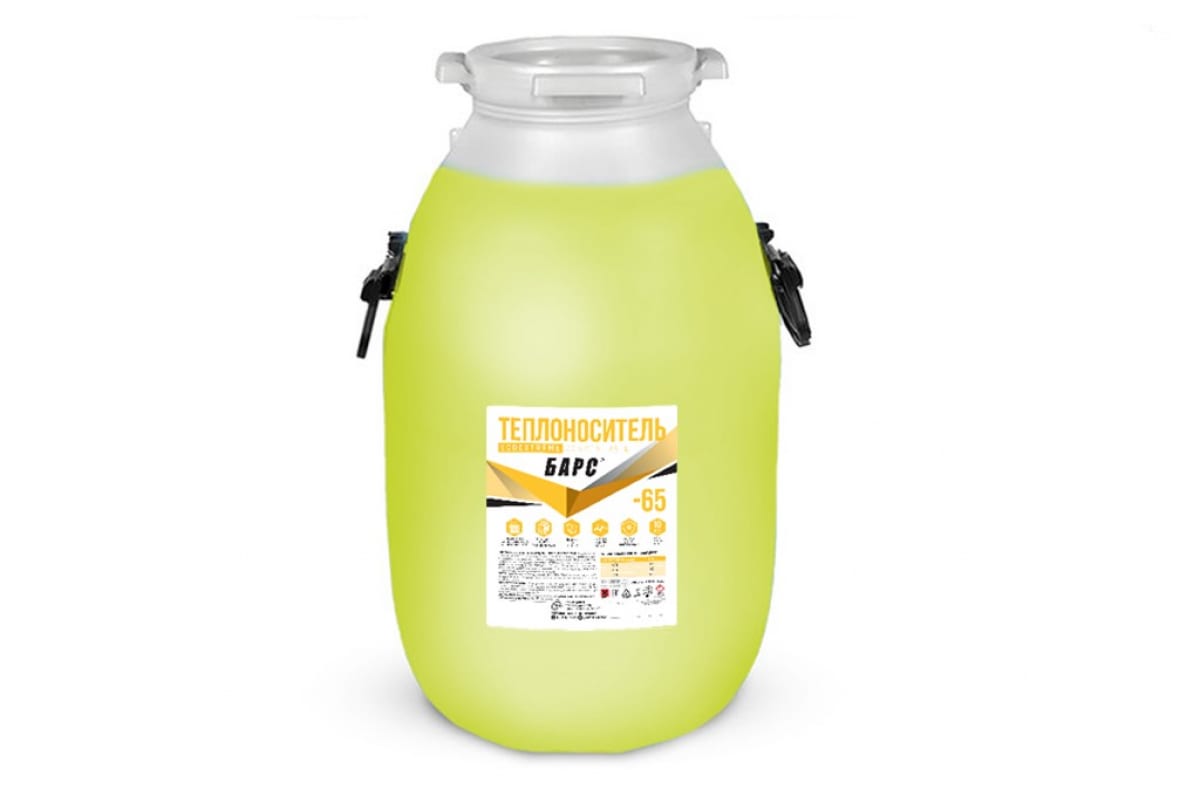

Теплоноситель для систем отопления на основе пропиленгликоля или глицерина

Качественный антифриз на основе этих многоатомных спиртов экологически безопасен и не оказывает вредного воздействия на организм человека. Поэтому данный вид теплоносителя можно применять как в «закрытых» системах отопления с циркуляционным насосом, так и в «открытых», самотечных системах с естественной циркуляцией.

Кроме того, антифриз на основе пропиленгликоля используют даже для настенных двухконтурных газовых котлов, не опасаясь случайного попадания теплоносителя в контур горячего водоснабжения (ГВС). Например, Baxi или Ferroli, Navien или Bosch, Viessmann или Ariston.

Несмотря на это, многие производители навесных котлов запрещают применять любой теплоноситель, кроме воды. Уточняйте этот момент при покупке.

Незамерзающую жидкость на основе глицерина рекомендуют применять в системах закрытого или открытого типа с напольными одно- или двухконтурными котлами: российскими — Конорд, Мимакс, АОГВ, Лемакс или другими импортными аналогами: Protherm, Buderus, Dakon, Baxi или Vaillant.

Температурный диапазон эксплуатации составляет от — 30 до + 107 °С. Качественный теплоноситель из пропиленгликоля или глицерина не пенится и не разрушает систему, благодаря пакету присадок, которые препятствуют образованию коррозии и накипи.

Теплоноситель: пропиленгликоль и глицерин

Жидкость продается уже готовая к применению без разбавления водой, в отличие от концентрата антифриза из этиленгликоля. Срок службы любого теплоносителя составляет не более 5 лет.

Как правильно подобрать теплоноситель (антифриз) для системы отопления

Каждый теплоноситель имеет разные показатели теплопроводности и теплоемкости. Необходимо учитывать, что антифриз отбирает около 10 % мощности системы, по сравнению с обычной водой. Да, и коэффициент температурного расширения «незамерзайки» несколько выше, чем у воды. Исходя из этих правил и свойств, подбирается и оборудование для отопления дома.

Например, объем расширительного бака должен соответствовать параметрам приведенным в таблице, в зависимости от количества теплоносителя во всей отопительной системе.

Расчет теплоносителя для системы отопления

Особенно важно при подборе незамерзающей жидкости учитывать тип Вашей отопительной системы: открытая или закрытая, а также модель исполнения самого котла: настенный или напольный, двухконтурный или одноконтурный. От этого зависит и эффективность обогрева дома, и ваша собственная безопасность, и здоровье.

Как заливать теплоноситель в систему отопления

Для начала нужно полностью слить всю воду или отработанную «незамерзайку». Самый простой способ залить теплоноситель в систему — через расширительный бак, но только в том случае, если система открытого типа. Это можно сделать вручную, не используя при этом какого-то дополнительного оборудования или инструментов.

Если система закрытого типа, то необходимо сделать специальную «врезку», лучше предусмотреть ее сразу при создании отопительной системы. Обычно в качестве этой «врезки» используют тройник с полдюймовой резьбой, на которую монтируется шаровой кран со штуцером для шланга.

Закачивать теплоноситель нужно под давлением при помощи ручного или простого погружного насоса, предварительно поместив антифриз в одну объемную бочку или другую емкость. После того, как система заполнена, необходимо перекрыть кран и отсоединить шланг.

На современных настенных газовых и электрических котлах на нижней их части корпуса уже предусмотрен специальный подпиточный кран, используя который можно закачать антифриз прямо через отопительный котел. Смотрим видео.

Теплоноситель для системы отопления загородного дома на основе пропиленгликоля, этиленгликоля или глицерина — это простое и надежное решение для российских условий. Пакет присадок качественного антифриза не только не окажет разрушительного действия на отопительное оборудование, но и защитит его от коррозии и накипи.

Самое главное, правильно подобрать теплоноситель, учитывать рекомендации производителя газового или электрического котла по составу и даже марке незамерзающей жидкости. Также необходимо вовремя производить замену теплоносителя, не реже одного раза в 5 лет.

Читайте также:

Теплоносители и антифриз для систем отопления, цена

Отопление в большинстве загородных домов и коттеджей представлено независимыми отопительными системами, работающими на жидком теплоносителе. В зависимости от устройства систем отопления специалисты определяют правила их эксплуатации и обслуживания.

Жидкости для систем отопления подразделяются на две большие группы:

  • антифриз,
  • жидкость для промывки системы отопления.

Наиболее распространенным видом теплоносителя является вода, которая имеет высокую теплоемкость и способна долгое время сохранять температуру. Между тем, вода содержит растворенный кислород, который со временем выделяется и способствует коррозии металла, что снижает ценность этой жидкости при использовании в системах отопления.

В большинстве современных систем отопления предусмотрена возможность замены воды на более эффективный теплоноситель. Характеристики выбранной жидкости и будут определять исправность и эффективность работы всей системы.


Антифриз: преимущества и недостатки

Использование антифриза в отопительной системе вашего дома дает ряд преимуществ перед применением обычной воды:

  • не замерзает при низких температурах;
  • не вызывает коррозийные процессы;
  • исключает образование накипи.

Антифриз для систем отопления имеет ряд характеристик, которые могут потребовать модернизации  системы и несколько иной подход к ее эксплуатации:

  • теплоемкость антифриза на 15% ниже, чем у воды, поэтому отдача тепла будет проходить медленнее;
  • более высокая вязкость требует использования более мощного циркуляционного насоса;
  • более значительное расширение антифризов при нагревании требует наличия в системе расширительного бачка и радиаторов большего объема;
  • антифризы более текучи, поэтому все соединения в системе должны быть тщательно герметизированы;
  • пользуясь антифризом, в составе которого имеется этиленгликоль, стоит помнить о его токсичности и применять только в одноконтурных системах.

Промывка систем отопления

Вода, используемая для отопительных систем, подлежит умягчению, чтобы снизить риски образования накипи внутри труб, но на их внутренних стенках все равно остается осадок, который необходимо своевременно удалять. Специалисты рекомендуют проводить промывку с определенной периодичностью:

  • гидравлическую – ежегодно;
  • гидропневматическую – раз в 4 года;
  • химическую – раз в 5 лет.

Специальная жидкость для промывки систем отопления используется только в последнем случае. Средство для промывки при попадании в трубы вступает в химическую реакцию с отложениями, растворяет их и позволяет удалить при последующей продувке.

«Московская тепловая компания» предлагает купить теплоноситель и средства для промывки труб и радиаторов по доступной цене.

Позвоните нам, и наши менеджеры подберут и помогут купить средства, цена и состав которых будут соответствовать всем вашим требованиям.

Выбираем теплоноситель для системы отопления загородного дома

Как бы ни усердствовали ученые и инженеры в поиске альтернативных жидкой среде накопителей и передатчиков тепла от источников к конечным точкам теплообмена, достойной замены жидкой среде до сих пор не появилось. Водяные отопительные системы еще долго будут оставаться наиболее распространенными, поскольку они практичны и достаточно эффективны. Водяными они называются условно, хотя правильнее было бы называть их жидкостными, ведь в роли теплоносителя в них используется не только вода, но и другие виды жидких субстанций.

Какой он — оптимальный жидкий теплоноситель?

Идеальный жидкий теплоноситель систем отопления автономного типа должен отвечать следующим требованиям:

  • Обладать достаточной теплоемкостью, чтобы эффективно накапливать и передавать тепловую энергию.

  • Быть химически нейтральным по составу, чтобы не провоцировать возникновение коррозионных очагов в элементах отопительного оборудования и не разъедать уплотняющие прокладки в местах соединений контура.

  • Поддерживать рабочее состояние в широком диапазоне температур.

  • Не содержать соединений и веществ, оседающих в трубах и батареях, вызывающих зарастание их твердыми отложениями.

  • Быть стабильным по составу — не разлагаться и не расщепляться на различные химические составляющие под действием высокой температуры или от времени. Его плотность, вязкость, теплоемкость и химическая инертность должны оставаться постоянными.

  • Быть безопасным для обитателей отапливаемого с его помощью дома, то есть быть нетоксичным и негорючим.

  • Иметь доступную цену.

Набор требований определен: он логичен и понятен. К сожалению, жидкого теплоносителя, соответствующего всем этим критериям, в природе не существует.

Теплоноситель AQUA TRUST -30C пропиленгликоль 20кг

Разные жидкости, используемые для отопления, имеют неполный набор вышеперечисленных свойств и характеристик, причем усиления одних часто удается добиться за счет ухудшения других. Из-за этого проблему приобретения жидкостного теплоносителя считают непростой задачей. Грамотный выбор оптимального для конкретных объектов теплоносителя обязательно учитывает и нюансы конструкции системы, и особенности режима предстоящей эксплуатации. Отталкиваются при этом от приоритетного для объекта параметра, который становится решающим фактором.

Рассмотрим проблему выбора на конкретных примерах. Если теплоноситель нужен отопительной системе с твердотопливным котлом в частном доме, в котором хозяева проживают постоянно, не оставляя его ни на день, целесообразно выбрать воду. Те же вводные, но котел электрический, и нередки перебои с электроэнергией? Стоит подумать о смене теплоносителя или генератора тепловой энергии, поскольку в сильный мороз даже несколько часов простоя электрокотла могут вызвать поломку системы из-за замерзания воды. Если жилище используется наездами по выходным или праздникам, то систему отопления лучше заполнить незамерзающей жидкой субстанцией, но это требует наличия дополнительного оборудования и внесения изменений в конструкцию системы, а также надежной герметизации всех ее элементов.

Нужно также понимать, что пока не придумали теплоносителей, которые можно эксплуатировать вечно. Со временем любой наполнитель системы отопления нуждается в замене. Поэтому стоимость теплоносителя — один из решающих аргументов выбора. Иногда проблему выбора решают производители котлов, указывая в инструкции тип, а порой и марку рекомендуемого состава. Отступление от подобных рекомендаций приводит к прекращению гарантийного срока, что также надо учитывать.

Вода: плюсы и минусы традиционного теплоносителя

По статистике, водой заполнены более двух третей отопительных систем. Такая распространенность традиционного теплоносителя объясняется следующими преимуществами:

  • Доступность воды и ее экономичность — обходится этот теплоноситель хозяевам очень дешево, а чаще просто бесплатно, и заменить его в автономной системе можно в любое время, что позволяет без проблем проводить любые ремонтные работы.

  • Высокие теплотехнические характеристики — до сих пор из всех применяемых в отопительных системах жидкостей не нашлось равных воде по теплоемкости при аналогичной плотности носителя. Литр воды при остывании передает через теплообменники порядка 23,26 ватт тепловой энергии. Этот показатель недосягаем ни для одной жидкости-теплоносителя;

  • Абсолютная безопасность воды для человека — если и случается протечка системы, она не несет рисков химических отравлений, возгораний или образования критической взрывоопасной концентрации паров.

При несомненных достоинствах вода не лишена и недостатков, ограничивающих ее применение в качестве теплоносителя без определенной подготовки. К ним относятся:

  • Высокий порог замерзания и перехода в твердое состояние — это происходит при пересечении столбиком термометра нулевой отметки, а если учесть, что мы живем в холодной стране, где на большей части территории зимы довольно суровые, этот недостаток становится большой проблемой.

  • Коррозионная агрессивность воды, которая является мощным окислителем.

  • Наличие в химическом составе воды высокой концентрации солей, железа, сероводорода и иных соединений, некоторые из которых способны переходить в нерастворимую фракцию и оседать в элементах системы, снижая её эффективность и выводя отопительное оборудование из строя.

С основным недостатком — высокой температурой кристаллизации — справиться пока невозможно. Остальные минусы воды вполне преодолимы. Например, смягчить ее, а значит, избавить от солей, можно обычным кипячением или пропусканием через специальные фильтры для очищения котловой воды.

Незамерзающие теплоносители

В качестве альтернативы быстро замерзающей воде используют жидкости с пониженным температурным порогом кристаллизации. Они называются антифризами, или попросту незамерзайками.

Чем хороши и плохи незамерзайки

Главное достоинство антифризов — низкая температура замерзания — полностью исключает риск разрыва труб и теплообменников. Ведь даже превращаясь в кристаллы, незамерзайки не увеличивают объем, как вода, переходящая в состояние льда. Они просто становятся вязкой гелеобразной субстанцией, которая при повышении температурных значений быстро разжижается, восстанавливая текучесть и приходя в рабочее состояние без потери эксплуатационных свойств.

При высокой концентрации незамерзающим теплоносителям некритично даже охлаждение до -60—65 ºС. Столь экстремальный холод даже в России редкость, поэтому в большинстве регионов антифризы разводят дистиллированной водой, получая состав с порогом замерзания в 30—35º мороза. Этого почти всегда достаточно для исключения риска аварий отопительной системы из-за ее перемерзания.

Современные антифризы отличает высокая стабильность химического состава, качественные незамерзающие теплоносители без замены можно использовать около 5 лет. Но совсем обойтись без полного обновления содержимого отопительной системы нельзя.

Теперь остановимся на негативных моментах применения незамерзаек. Вот основные из них:

  • Антифризы не годятся к использованию в отопительных системах с естественной циркуляцией, они по контурам прогоняются при помощи мощного насоса.

  • Теплоемкость любого антифриза намного (до 15 %) ниже, чем у воды, поэтому для обеспечения такого же уровня обогрева требуется больше радиаторов, а значит, увеличивается расход теплоносителей.

  • При использовании в отоплении антифризов труднее добиться герметичности системы — они способны просочиться и через качественно выполненные уплотнения.

  • Многие антифризы содержат чрезвычайно токсичные соединения, их протечка либо испарение могут нанести большой ущерб обитателям отапливаемого объекта. Нельзя использовать подобные антифризы в двухконтурных котлах, где есть риск попадания токсичного теплоносителя в систему снабжения горячей водой. Температурное расширение антифризов значительно больше, чем у воды, поэтому при их применении необходима установка расширителя большего объема.

Все незамерзающие теплоносители, используемые в автономных системах отопления, в зависимости от химического состава можно разделить на изготовленные на основе этиленгликоля, пропиленгликоля и глицерина.

Этиленгликолевые антифризы

Эта группа получила наиболее широкое распространение, так как производить незамерзайку на этиленгликолевой основе несложно и не слишком затратно. Реализуют антифризы этого типа как в виде концентрата, так и готовым к использованию раствором с порогом замерзания в -30 С.

При сильном нагревании этиленгликолевые антифризы могут вспениваться, образуя газовые пробки. Решить проблему помогают присадки, придающие антифризу ингибиторные свойства, снижая риск коррозии. Но оцинкованные элементы отопления быстро разрушаются под действием антифризов этого типа, поэтому нельзя допускать их взаимодействия.

При высоких значениях температуры, приближенных к точке его кипения, этиленгликолевый антифриз начинает разлагаться, оседая твердым осадком, закупоривающим узкие каналы элементов системы, а оставшаяся жидкость преобразуется в крайне агрессивные кислоты, провоцирующие образование очагов ржавчины. Если котел не оснащен терморегулятором, использование в системе этиленгликолевых антифризов сопряжено с высокими рисками аварий.

Теплоноситель THERMO TRUST -65C этиленгликоль 20кг

Этиленгликоль — это яд, поэтому необходимо обеспечить надежную герметизацию отопительной системы. Даже заливая этот состав в систему, надо работать в перчатках, так как даже простое попадание жидкости на кожу представляет опасность.

Как видите, минусов у антифризов этого типа предостаточно. Но многих подкупает низкая стоимость такой незамерзайки. Выпускают эти растворы в красных тонах, что как бы призывает к особой осторожности в процессе использования.

Антифризы на базе пропиленгликоля

Этот вид антифризов безопасен для здоровья. Пропиленгликолевые незамерзайки пригодны к использованию в отопительных системах с двухконтурными котлами. К тому же по теплоемкости подобные антифризы значительно превосходят этиленгликолевые составы. Обволакивающее действие пропиленгликоля дает эффект смазки труб, тем самым снижается общее гидравлическое сопротивление и растет КПД системы. Но с оцинкованными элементами у пропиленгликолевых составов тоже сложные отношения, поэтому их нельзя использовать в системе с этим теплоносителем. Реализуются антифризы этого типа уже готовыми растворами и стоят дорого.

Теплоноситель AQUA TRUST -30C пропиленгликоль 10кг

Теплоносители на глицериновой основе

Этот вид антифриза имеет и почитателей, и противников. Первые находят немало аргументов в пользу его использования. Вот основные из них:

  • глицерин совершенно безопасен в использовании;

  • он имеет широкий диапазон рабочих температур, не увеличивает объем при кристаллизации, после восстановления жидкого состояния сохраняет все свойства и характеристики;

  • «лоялен» к оцинкованным деталям отопительных систем;

  • не разъедает прокладки уплотнения и не подтекает в местах соединений;

  • негорюч и взрывобезопасен;

  • может использоваться по 7—10 лет при соблюдении рекомендуемых правил эксплуатации;

  • по теплотехническим свойствам практически равен пропиленгликолю, а стоит намного ниже.

Противники применения глицериновых антифризов приводят свои доводы:

  • их высокая плотность дает излишнюю нагрузку на систему отопления;

  • повышенная вязкость затрудняет работу насоса и ускоряет его изнашивание;

  • по теплоёмкости уступают пропиленгликолю.

Оспаривают они и высокую термостойкость глицериновых антифризов, утверждая, что этот теплоноситель при нагревании до 90 градусов усиливает пенообразование. Правда, справиться с ним можно, введя присадки. Сомнение у противников использования глицериновых теплоносителей вызывает и утверждение об экологической безопасности. При тех же 90 градусах нагрева очень высока вероятность распада глицерина на твердый осадок и газообразную субстанцию под названием акролеин, обладающую крайне неприятным запахом и являющуюся слабым канцерогеном.


Ответственность за сохранность заказа на Печь.ру

Состав антифризов

В основном антифризы включают разного рода присадки, необходимые для придания раствору необходимых качеств. Например:

  • предотвращение разрушение уплотнителей системы;
  • растворение и вывод накипи и осадков, которые накапливаются в системе со временем;
  • коррозийная защита металлов, которые входят в состав системы отопления.

Заливай и пользуйся?

Казалось бы, если есть проблема – риск замерзания воды в системе отопления - незачем медлить, нужно заливать антифриз. Ведь в наших условиях отключение электроэнергии на продолжительное время – обычное дело, причем без предупреждения. А значит, в зимнее время могут возникнуть серьезные проблемы в частных домах. Но есть еще одна сложность. Многие производители отопительных котлов категорически не рекомендуют применять антифризы в системах, в которых участвуют их устройства. Возникает резонный вопрос, почему?

Причины, по которым производители котлов отказывают в использовании антифриза

Производитель «Протерм» (Словакия) заявляет о том, что не несет ответственности за последствия, вызванные применением антифризов. Чугунные котлы, изготавливаемые компанией, не предназначены для взаимодействия с незамерзающими жидкостями. Vaillant (Германия) еще более категоричен, заявляя о том, что в настенных котлах использовать незамерзающие жидкости нельзя! Что касается иных производителей, то здесь все запутаннее. Некоторые из них информируют об использовании в конструкции котлов специальных прокладок из паронита, которые подходят ко многим видам антифризов. Однако при этом не афишируется обратная сторона медали: сложности с уплотнителями – не единственная проблема при применении антифризов.

Какие существуют проблемы при использовании незамерзающей жидкости в отопительных системах?

Проблема №1

Поскольку вода и антифриз имеют различные физические показатели, при проектировании системы отопления следует учитывать, будет использоваться та или иная жидкость. Базовые расчеты делаются, конечно, для воды. Если же планируется использование антифриза, потребуется изменить некоторые параметры системы:

  • мощность котла;
  • на 60% увеличить напор циркуляционного насоса;
  • на 50% увеличить объем расширительного бака;
  • на 50% увеличить тепловую мощность радиаторов.

Проблема №2

Антифризы на базе этиленгликоля имеют одну особенность – «не любят» перегрева системы. Например, если в любой точке системы температура превысит критическую для данной марки смеси, произойдет разложение этиленгликоля и присадок, в результате реакции образуются твердые осадки и кислоты. При выпадении осадков на нагревательные составляющие котла появляется нагар, в результате чего снижается теплообмен, стимулируется появление новых осадков, увеличивается вероятность перегрева.

Образованные при разложении этиленгликоля кислоты вступают в реакцию с металлами системы, в результате чего возможно развитие коррозийных процессов. Разложение присадок способно вызвать снижение защитных характеристик состава по отношению к уплотнителям, что может вызвать течь в местах соединения. Если система имеет цинковое покрытие, использование антифриза недопустимо. При перегреве появляется повышенное пенообразование, а это значит, что гарантировано завоздушивание системы. Следовательно, чтобы все эти явления исключить, нужно жестко контролировать отопительный процесс. Поскольку производителям котлов неизвестны физические свойства используемых теплоносителей (кроме воды), они исключают их применение.

Проблемы №3

Антифризы имеют повышенную текучесть. Следовательно, увеличение количества соединительных мест и элементов влечет за собой рост вероятности образования протечек. Причем в основном такая проблема появляется при остывшей системе, когда отопление выключено. При охлаждении объем металлических соединений уменьшается, появляются микроканалы, по которым и сочится состав. Поэтому важно, чтобы все соединения системы были доступны. Учитывая токсичность антифризов, их нельзя применять для нагревания воды в системах ГВС. В противном случае смесь может попасть в точки разбора горячей воды, что представит опасность для жильцов.

что это такое, виды, как выбрать, скорость и температура жидкости

Что такое теплоноситель? Это вещество, предназначенное для переноса тепла из камеры сгорания отопительного котла к отопительным приборам. Благодаря таким положительным свойствам, как доступность, текучесть, большая теплоемкость, экологичность и способность растворять и размывать другие вещества, в системах отопления чаще всего используется вода. Но в целях повышения надежности работы отопительного оборудования, особенно при низких температурах, для переноса тепла используются и другие виды теплоносителей.

Использование воды

Основное преимущество воды – в ее теплоемкости и экологичности. Всем известно, что вода долго нагревается, и необходимо затратить много энергии, чтобы довести ее до кипения. Это указывает на большое количество энергии, которое аккумулирует в себе жидкость, а, значит, сможет передать окружающему воздуху при остывании в отопительных приборах.

Главные недостатки

Существенным недостатком воды служит ее способность вызывать коррозию металлов, особенно стальных сплавов. Со временем окисленный металл и накипь, образовавшаяся от выпадения на внутреннюю поверхность труб и оборудования содержащихся в воде солей, существенно ухудшает теплообмен.

Отложения уменьшают внутренний диаметр труб и выводят из строя детали котла и отопительные приборы, в связи с чем для поддержания параметров системы ее требуется регулярно промывать.

Вторым серьезным недостатком воды является ее расширение при замерзании при температуре ниже 0°С. То есть при перерыве в подаче топлива или электроэнергии в системах с электрическими насосами замораживание воды приводит к разрыву труб и отопительных приборов, полностью выводит систему из строя.

Альтернативные теплоносители

С указанными недостатками теплоносителя можно бороться, либо очищая его от примесей и излишнего растворенного кислорода до приемлемой нормы, а лучше просто применяя дистиллированную воду, либо добавляя специализированные присадки и получая жидкости с температурой замерзания ниже возможной температуры окружающего воздуха.

Водный раствор этиленгликоля

Позволяет получить теплоноситель для систем отопления с температурой замерзания до -70°С. Остальные параметры выглядят так: повышенная вязкость и сниженная теплоемкость требуют увеличения мощности циркуляционного насоса. Больший, чем у воды, коэффициент теплового расширения потребует установки расширительного бака большего объема.

Негативное воздействие на резину уплотнителей быстро выводит их из строя, приводя к течи, как в стыках труб, так и в отопительных приборах. Пары этиленгликоля токсичны и требуют соблюдения норм безопасности. Что такое экологичность и безопасность, понятно каждому хозяину дома.

Раствор пропиленгликоля

Характеристики аналогичны этиленгликолю, но жидкость и ее пары не токсичны, что, безусловно, лучше для безопасности проживающих.

Водные растворы гликолей не могут применяться в системах отопления с оцинкованными трубами, в этом случае нужно выбрать иную рабочую жидкость.

При нагреве системы выше нормы, то есть больше 108°С, увеличивается пенообразование, при дальнейшем распаде антифриза образуются кислоты и твердый осадок. Если температура теплоносителя в системе отопления достигнет 170°С, то весь контур отопления выйдет из строя.

Солевые растворы

Обычная поваренная соль в сочетании с природным минералом бишофитом, снижает температуру замерзания раствора до -55°С. Однако все остальные свойства солевого раствора для защиты стали и резины уплотнителей необходимо нейтрализовать дополнительными реагентами, что не улучшает экологичность антифриза и не избавляет от необходимости регулярных промывок системы.

Составы на основе глицерина

Защищают от коррозии, могут использоваться с трубопроводами и отопительными приборами из любых материалов. Глицерин растворяет набивные уплотнения резьбовых соединений. Максимальная рабочая температура до 95°С. Температура замерзания около -30°С, при замерзании не расширяется, для восстановления работоспособности достаточно прогреть контур. Эти составы инертные, не токсичные.

Трансформаторное масло

Минеральное или синтетическое трансформаторное масло имеет по сравнению с водой повышенную вязкость и меньшую теплоемкость. Отлично сохраняет свойства при повышенных, даже выше критических значений, температурах. Надежно защищает от коррозии. Оказывает негативное влияние на резиновые уплотнители стандартных фитингов. Вследствие вязкости масла для поддержания скорости движения теплоносителя требуется установка более мощного насоса.

Спиртовые растворы

Имеют температуру замерзания -30°С и ниже. Требуются антикоррозийные добавки, поскольку раствор водный. Повышенная летучесть при рабочей температуре 90°С. При замерзании вода в растворе кристаллизуется, но трубопроводы и отопительные приборы не разрушатся.

Низкозамерзающие жидкости применяются только в системах с принудительной циркуляцией теплоносителя и при наличии герметичного мембранного расширительного бака.

Циркуляция теплоносителя

Скорость движения теплоносителя по трубам определяет параметры циркуляционного насоса. Производительность насоса лучше выбирать, зная объем системы отопления, который проще всего определить опытным путем, заполнив систему и затем слив воду из контура.

Для систем отопления минимальная скорость движения теплоносителя по условию препятствования отложению солей составляет 0,5 м/с. При этом нормальная скорость движения теплоносителя составляет от 0,7 до 1 м/с. При большей производительности насоса за счет гидравлических шумов в контуре жильцы дома могут испытывать дискомфорт.

Следует помнить

Теплоноситель для системы отопления выбирается, в первую очередь, исходя из того, какой материал, использован в трубопроводе контура отопления.

Все рассмотренные виды теплоносителей, как отечественного производства, так и импортные, выпускаются промышленностью в удобной для применения пластиковой таре по 10, 20 или 50 кг.

Далеко не все производители отопительного оборудования допускают использование альтернативных теплоносителей в качестве рабочей жидкости. Иногда это обусловлено требованиями безопасности, как в случае с токсичным этиленгликолем, а иногда применением в конструкции котла или радиаторов отопления стандартных уплотнителей, предназначенных для воды. Использование вида теплоносителя, не указанного в документации на котел, может привести к отказу в гарантийном и сервисном обслуживании оборудования.

Системы охлаждения / нагрева среды

Передача тепла к технологическим жидкостям и от них имеет решающее значение для работы большинства технологических установок. Системы охлаждающей жидкости и теплоносителя, как правило, надежны, но существует ряд проблем, которые могут возникнуть, если эти системы не будут тщательно спроектированы.

  • Изгиб подземных трубопроводов из-за давления ниже атмосферного после события «низкого давления», такого как отключение одного или нескольких насосов.
  • Полный вакуум в теплообменниках на самой высокой высоте после отключения насоса.
  • Чрезмерные скачки давления при перезапуске насоса и разрушении паровых карманов.
  • Скачки давления, превышающие расчетное давление в трубопроводе, вызванные:

    аварийное отключение теплообменника
    разрыв трубки теплообменника
    отключение насоса
    запуск насоса
    запирание обратного клапана

  • Усталостное разрушение, вызванное высокой вибрацией трубопровода или чрезмерными нагрузками на трубопровод.
  • Плохая настройка контроллера.

Что может предложить гидравлический анализ с ограниченной ответственностью?

  • Проверка правильности «установившихся» гидравлических характеристик системы охлаждающей воды.Например:

    точный подбор устройств для балансировки потока (ограничительные диафрагмы, регулирующие клапаны и т. д.)
    Подтвердите наличие достаточного перепада давления на теплообменниках
    Подтвердите, достаточно ли давления подачи в теплообменники
    Оптимизируйте размер подающего и обратного трубопроводов для каждого теплообменник

  • Анализ помпажа для определения оптимального размера, типа и расположения устройств отключения вакуума, которые могут потребоваться (например, клапаны впуска / выпуска воздуха, градирня).
  • Спецификация запорной арматуры.
  • Проверка предложенной процедуры запуска.
  • Точный подбор воздухоотводных клапанов.
  • Указание необходимого минимального и максимального расчетного давления.
  • Расчет максимальных несбалансированных нагрузок на трубопроводы, возникающих при нарушении условий, для использования при проектировании опор трубопроводов.
  • Динамическое моделирование для расчета и проверки требуемых констант настройки контроллера.
  • Спецификация оптимального типа обратного клапана.

Теплопередающая среда - обзор

Расчет микробной инактивации - кинетика первого порядка

После того, как система упаковки, теплопередающая среда и оборудование определены, необходимо рассчитать время обработки, необходимое для инактивации желаемого количества микроорганизмов. Таким образом, важно определить цель процесса, то есть наиболее термостойкий нежелательный микроорганизм или фермент в пищевом продукте. Таким образом, проект термического процесса будет рассчитан на основе этой цели, обеспечивая безопасность и качество обработанных пищевых продуктов.

Целью термического процесса может быть вегетативная клетка (как в пиве или пастеризации молока), микробная спора (как в процессах стерилизации малокислотных пищевых продуктов, таких как молоко, кукуруза и тунец), микробный токсин (как при пастеризации пальмового сердца) или ферментом (как некоторые устойчивые пектинолитические ферменты в фруктовых продуктах). Цель процесса должна быть выбрана с целью, в первую очередь, безопасности пищевых продуктов, но, во-вторых, с учетом конечных сенсорных и пищевых характеристик продукта, а также экономических аспектов.

Термическая обработка выполняется для достижения соответствующего десятичного уменьшения ( γ , уравнение [11]) объекта обработки.При этом учитывается начальная концентрация мишени в пище ( C 0 ) и требуемая конечная концентрация ( C f ):

[11] γ = log (C0Cf)

Начальная концентрация Целевой микроорганизм на пище ( C 0 ) определяется подсчетом количества микробов в пище. Требуемая конечная концентрация ( C f ) может быть определена в соответствии с литературными данными или правилами пищевого законодательства, направленными на обеспечение безопасности и стабильности пищевых продуктов.Для коммерческих стерильных продуктов обычно применяется концепция вероятности нестерильных единиц (PNSU).

Значение PNSU описывает вероятность получения единицы, которая имела спору (или вегетативную клетку) в N PNSU обработанных единиц (упаковки), согласно следующему:

[12] PNSU = 1NPNSU

Таблица 3 показаны минимальные значения PNSU, используемые для расчета термического процесса пищевых продуктов. Согласно этим значениям, в каждой партии обработанных пищевых продуктов должно быть не менее 10 9 единиц, чтобы найти одну спору C.botulinum в одной упаковке. В этом случае количество десятичных сокращений можно выразить уравнением [13], где м food_in_package - масса продукта каждой упаковки:

Таблица 3. Типичные значения вероятности нестерильных единиц (PNSU) для конструкция термической обработки пищевых продуктов

Микроорганизмы PNSU
Мезофильный порча 10 -6
Термофильный порча и хранение ( T ) −3 –10 −2
Термофильный порча ( T хранение & gt; 40 ° C) 10 −6
Важные патогены для здоровья населения (как Clostridium botulinum ) 10 −9

[13] γ = log (C0Cf) = log (C0 · mfood_in_packagePNSU)

С учетом необходимого γ и По результатам испытаний на проникновение тепла биномиальное время в зависимости от температуры ( t × T ) может быть определено для достижения летальности процесса.Температура процесса определяется на основе устойчивости к микробам, питательных и сенсорных характеристик пищевых продуктов, а также оборудования и физических ограничений. Время процесса определяется с учетом инактивации в самом сложном случае (самая медленная точка нагрева), то есть КС. Время процесса обычно рассчитывается с учетом только стадий нагревания и выдержки; этап охлаждения считается запасом прочности.

Тепловой процесс, однако, не может быть охарактеризован только их биномом t × T , потому что один и тот же бином может привести к другому десятичному сокращению из-за характеристик пищи (физические свойства, теплопередача за счет конвекции или теплопроводности, габариты, упаковка), теплоносителя (коэффициент конвективной теплоотдачи - х , площадь контакта) и целевых характеристик ( D T ez для оцениваемых продуктов).Следовательно, значение стерилизации ( F - ур. [14]) - лучший способ охарактеризовать термическую обработку пищевых продуктов.

Значение стерилизации ( F ) представляет собой эквивалентное время (мин) при эталонной температуре ( T ref ), которое продукт подается во время обработки:

[14] F = tTref = log (C0Cf) · DTref = γ · DTref

Термическая обработка в упаковке - это переходный процесс теплопередачи, в котором температура является функцией положения в пищевом продукте ( x , y , z ) и время ( т ).Таким образом, уменьшение количества микробов в продукте не является равномерным. При расчете по формуле [15] F определяется как среднее значение стерилизации ( Fm ) и представляет собой среднее значение микробного снижения в продукте, то есть средневзвешенное значение по объему продукта ( В ) индивидуальных сокращений каждого бесконечно малого объема (d V ):

[15] Fm = 1V∫V0VnDTref · γ (V) dV

Для проводящих пищевых продуктов не существует смеси между регионами с различным сокращением микробов, и разработка процесса по значению Fm не может рассматриваться как метод безопасности (т.е., среднее значение не соответствует требованиям безопасности). Следовательно, процесс должен быть разработан для наихудшего случая, то есть для пищевой CS. В этом случае значение F рассчитывается с использованием тепловой истории CS и называется Fp .

Определенное сокращение микробов наблюдается для каждого временного интервала, в течение которого продукт CS остается при определенной температуре. Следовательно, оценка уменьшения количества микробов в течение бесконечно малого времени на протяжении всего процесса должна выполняться для получения значения Fp следующим образом:

[16] Fp = γ · DTref = DTref · limΔt → 0 (∑t = t0tfΔtDT (t )) = DTref · ∫t0tfⅆtDT (t) = ∫t0tfDTrefDT (t) ⅆt

Замена уравнения [9] в уравнении [16] следующим образом:

[17] Fp = ∫t0tf10T (t) −Tref3

t Letity (t) L ) определяется как относительное влияние каждой температуры на микробную инактивацию эталонной температуры (уравнение [18]):

[18] L = 10T (t) −Trefz = DTrefDT (t)

Следовательно, Fp можно переписать следующим образом:

[19] Fp = ∫t0tfL (t) ⅆt

Наконец, Fm (уравнение [15]) можно описать следующим образом:

[20] Fm = 1V∫V0VnDTref · γ (V) ⅆV = 1V∫t0tf∫V0VnL (t, V) ⅆVⅆt = 1V∫t0tf∫V0Vn10T (t, V) −TrefzⅆVⅆt

Значения Fm могут быть получены экспериментально с использованием DTref. десятичные сокращения микробов, используя уравнение [14]. Fp может быть получен путем мониторинга тепловой истории CS, получения данных о температуре через короткие промежутки времени (Δ t ; как можно меньше; ∼1–5 с для конвективных пищевых продуктов или ∼10–60 с для проводящих пищевых продуктов) . Следовательно, применяя правило трапеции для решения уравнения [17], значение Fp можно определить с помощью уравнения [21]:

[21] Fp = ∫t0tf10T (t) −Trefzⅆt≅∑t0tf10TPF (t) −TrefzΔt

Следовательно, значения стерилизации, связанные с процессом, могут быть определены с помощью исследований проникновения тепла.Используя эти данные, требуемое время устанавливается при температуре процесса, что гарантирует желаемое десятичное сокращение ( γ ).

Учитывая важность C. botulinum для термической обработки пищевых продуктов, термическое сопротивление его спор обычно используется для выражения процесса стерилизации, чтобы гарантировать минимальную безопасность для коммерческого использования. Используя температуру 121,1 ° C и ° C, термостойкость botulinum , вычисленное значение Fp затем называют F 0 . F 0 рассчитывается на основе значений D 121 ° C = 0,21 мин (Таблица 1) и минимального сокращения 12 логарифмических циклов ( γ = 12). Используя уравнение [14], минимальное значение F 0 для пищевой промышленности составляет 2,52 мин. Однако по соображениям безопасности применяются более высокие значения F 0 .

В некоторых случаях финальный процесс будет значительно более радикальным, чем тот, который требуется для гарантии безопасности продукта.Это происходит, например, с мясными продуктами, которые обрабатываются термически, в тех случаях, когда требуется более строгий процесс, чтобы гарантировать правильное приготовление продукта. По этой причине высокие значения Fp и Fm наблюдаются (полученные из Clostridium sporogenes ) на Фигуре 6 для термически обработанных коммерческих продуктов.

Отопление | процесс или система

Отопление , процесс и система повышения температуры замкнутого пространства с основной целью обеспечения комфорта жителей.Регулируя температуру окружающей среды, отопление также служит для поддержания структурных, механических и электрических систем здания.

В термоэлектрической генерирующей системе источник тепла - обычно работающий на угле, масле или газе - используется внутри котла для преобразования воды в пар высокого давления. Пар расширяется и вращает лопатки турбины, которая вращает якорь генератора, вырабатывая электроэнергию. Конденсатор преобразует оставшийся пар в воду, а насос возвращает воду в бойлер.

Encyclopædia Britannica, Inc.

Историческое развитие

Самым ранним способом обогрева салона был открытый огонь. Такой источник, наряду с соответствующими методами, такими как камины, чугунные печи и современные обогреватели, работающие на газе или электричестве, известен как прямое отопление, поскольку преобразование энергии в тепло происходит на обогреваемом участке. Более распространенная форма отопления в наше время известна как центральное или косвенное отопление. Он заключается в преобразовании энергии в тепло в источнике вне, отдельно от обогреваемого объекта или объектов или расположенных внутри них; Получающееся тепло передается на объект через текучую среду, такую ​​как воздух, вода или пар.

За исключением древних греков и римлян, большинство культур полагалось на методы прямого нагрева. Древесина была первым топливом, которое использовалось, хотя в местах, где требовалось только умеренное тепло, таких как Китай, Япония и Средиземноморье, использовался древесный уголь (сделанный из дерева), поскольку он производил гораздо меньше дыма. Дымоход, или дымоход, который сначала был простым отверстием в центре крыши, а затем поднимался прямо из камина, появился в Европе к 13 веку и эффективно устранял дым и испарения огня из жилого помещения.Закрытые печи, по-видимому, впервые использовались китайцами около 600 г. до н.э. и в конечном итоге распространились по России в северную Европу, а оттуда в Америку, где Бенджамин Франклин в 1744 году изобрел улучшенную конструкцию, известную как печь Франклина. Печи гораздо менее расходуют тепло, чем камины, потому что тепло огня поглощается стенками печи, которые нагревают воздух в комнате, а не пропускают вверх по дымоходу в виде горячих дымовых газов.

Центральное отопление, кажется, было изобретено в Древней Греции, но именно римляне стали лучшими инженерами-теплотехниками древнего мира с их системой гипокауста.Во многих римских зданиях полы из мозаичной плитки поддерживались колоннами внизу, которые создавали воздушные пространства или каналы. На участке, расположенном в центре всех отапливаемых комнат, сжигали древесный уголь, хворост и, в Британии, уголь, а горячие газы уходили под полы, нагревая их в процессе. Однако система гипокауста исчезла с упадком Римской империи, и центральное отопление было восстановлено только 1500 лет спустя.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту.Подпишитесь сейчас

Центральное отопление снова стало использоваться в начале 19 века, когда промышленная революция вызвала увеличение размеров зданий для промышленности, жилых помещений и сферы услуг. Использование пара в качестве источника энергии предложило новый способ обогрева фабрик и заводов, когда пар передавался по трубам. Котлы, работающие на угле, подавали горячий пар в помещения с помощью стоячих радиаторов. Паровое отопление долгое время преобладало на североамериканском континенте из-за очень холодных зим.Преимущества горячей воды, которая имеет более низкую температуру поверхности и более мягкий общий эффект, чем пар, начали осознаваться примерно в 1830 году. В системах центрального отопления двадцатого века обычно используется теплый воздух или горячая вода для передачи тепла. В большинстве недавно построенных американских домов и офисов теплый воздух вытеснил пар, но в Великобритании и на большей части европейского континента горячая вода заменила пар в качестве предпочтительного метода отопления; канальный теплый воздух там никогда не был популярен. Большинство других стран приняли американские или европейские предпочтения в методах отопления.

Системы центрального отопления и топливо

Важнейшими компонентами системы центрального отопления являются устройства, в которых можно сжигать топливо для выработки тепла; среда, транспортируемая по трубам или каналам для передачи тепла в обогреваемые помещения; и излучающее устройство в этих пространствах для выделения тепла либо конвекцией, либо излучением, либо обоими способами. Принудительное распределение воздуха перемещает нагретый воздух в пространство с помощью системы воздуховодов и вентиляторов, которые создают перепады давления. Лучистое отопление, напротив, предполагает прямую передачу тепла от излучателя к стенам, потолку или полу замкнутого пространства независимо от температуры воздуха между ними; Излучаемое тепло устанавливает цикл конвекции во всем пространстве, создавая в нем равномерно нагретую температуру.

Температура воздуха и влияние солнечного излучения, относительной влажности и конвекции - все это влияет на конструкцию системы отопления. Не менее важным соображением является объем физической активности, который ожидается в конкретной обстановке. В рабочей атмосфере, в которой напряженная деятельность является нормой, человеческое тело выделяет больше тепла. В качестве компенсации поддерживается более низкая температура воздуха, позволяющая рассеивать лишнее тепло тела. Верхний предел температуры 24 ° C (75 ° F) подходит для сидячих рабочих и домашних жилых помещений, а нижний предел температуры 13 ° C (55 ° F) подходит для лиц, выполняющих тяжелую ручную работу.

При сгорании топлива углерод и водород реагируют с атмосферным кислородом с выделением тепла, которое передается из камеры сгорания в среду, состоящую из воздуха или воды. Оборудование устроено так, что нагретая среда постоянно удаляется и заменяется охлаждающей подачей - т. Е. путем циркуляции. Если среда является воздухом, оборудование называется топкой, а если среда - водой, бойлером или водонагревателем. Термин «бойлер» более правильно относится к сосуду, в котором производится пар, а «водонагреватель» - к сосуду, в котором вода нагревается и циркулирует ниже ее точки кипения.

Природный газ и мазут являются основными видами топлива, используемыми для производства тепла в котлах и печах. Они не требуют труда, за исключением периодической очистки, и работают с ними с помощью полностью автоматических горелок, которые могут регулироваться термостатом. В отличие от своих предшественников, угля и кокса, после использования не остается остаточной золы для утилизации. Природный газ вообще не требует хранения, а нефть перекачивается в резервуары для хранения, которые могут быть расположены на некотором расстоянии от отопительного оборудования.Рост объемов отопления на природном газе был тесно связан с увеличением доступности газа из сетей подземных трубопроводов, надежностью подземных поставок и чистотой сжигания газа. Этот рост также связан с популярностью систем теплого воздуха, к которым особенно хорошо подходит газовое топливо и на которые приходится большая часть природного газа, потребляемого в жилых домах. Газ легче сжигать и контролировать, чем нефть, пользователю не нужен резервуар для хранения и он платит за топливо после того, как он его использовал, а доставка топлива не зависит от капризов моторизованного транспорта.Газовые горелки обычно проще, чем те, которые требуются для жидкого топлива, и имеют мало подвижных частей. Поскольку при сжигании газа выделяются ядовитые выхлопы, газ из обогревателей должен выходить наружу. В местах, недоступных для трубопроводов природного газа, сжиженный нефтяной газ (пропан или бутан) доставляется в специальных автоцистернах и хранится под давлением в доме до тех пор, пока он не будет готов к использованию так же, как природный газ. Нефтяное и газовое топливо во многом обязано своим удобством автоматической работе их теплоцентралей.Эта автоматизация основана в первую очередь на термостате, устройстве, которое, когда температура в помещении упадет до заданной точки, активирует печь или котел до тех пор, пока потребность в тепле не будет удовлетворена. Автоматические отопительные установки настолько тщательно защищены термостатами, что предвидятся и контролируются почти все мыслимые обстоятельства, которые могут быть опасными.

Увеличение количества тепла в типах систем отопления

Непрерывное производство, а также другие отрасли промышленности в значительной степени полагаются на несколько различных типов систем отопления, которые используются для множества целей.Хотя каждый тип системы отопления имеет несколько разные принципы и компоненты, все они работают для передачи тепловой энергии с помощью одного из следующих основных методов теплопередачи:

  • теплопроводность,
  • конвекция и
  • излучение.

Продолжайте читать, чтобы узнать больше о трех различных методах теплопередачи и различных типах систем отопления.

Различные методы теплопередачи

Как мы уже упоминали, существует три типа теплопередачи: теплопроводность, конвекция и излучение.

Теплопроводность

Теплопроводность объясняет передачу тепловой энергии через твердый объект. Проводимость возникает всякий раз, когда источник энергии прикладывается непосредственно к твердому объекту.

Теплопередача посредством конвекции

Конвекция - это метод теплопередачи, при котором тепловая энергия передается через среду или жидкость (часто воду), что может создавать поток принудительной конвекции или свободный поток конвекции:

  1. Конвекция принудительного потока включает в себя среда, циркулирующая с помощью насоса или вентилятора.
  2. Системы свободной конвекции зависят исключительно от градиентов плотности или изменений температуры.

Теплопередача посредством излучения

Как косвенный метод теплопередачи, излучение объясняет всякий раз, когда тепловая энергия передается с помощью электромагнитных волн. Поскольку волны имеют незначительную массу, фактическая передача тепла не требует физического контакта между веществами. Благодаря лучистой теплопередаче волны проходят через пустое пространство, пока не соприкасаются с физическим веществом.

Типы сжигания в системах отопления

Типы сжигания в системах отопления или нагревателях на топливе предполагают выделение тепла за счет сжигания газов, жидкостей или твердых тел. Как только тепло генерируется, оно может прямо или косвенно передаваться материалу. Некоторые из наиболее распространенных веществ, используемых в качестве топлива, включают:

  • Уголь
  • Нефть
  • Древесная щепа (биогаз)
  • Природный газ
  • Этанол
  • Древесный уголь
  • Целлюлоза (биогаз) 9506
903 Процесс значительно улучшается за счет добавления воздуха или кислорода к материалу, который нагревается косвенно или напрямую.

  1. При непрямом методе материал хранится отдельно от продуктов сгорания в закрытых сосудах.
  2. При прямом способе материал контактирует с дымовыми газами.

Типы систем нагрева с использованием электрических процессов

В случае электрических технологических нагревателей электромагнитное поле или электрический ток используются для нагрева материала посредством прямого или косвенного нагрева. Благодаря прямому электрическому нагреву через объект проходит электрический ток, возбуждая электроны внутри объекта.Напротив, при косвенном электрическом нагреве энергия передается на отдельный нагревательный элемент, а затем в материал.

Котлы и парогенераторы Типы систем отопления

Большая часть энергии, используемой на производственных предприятиях, вырабатывается за счет использования промышленных котлов. Хотя конструкция каждого котла может быть разной, оборудование по существу будет включать в себя две разные части: печь, в которой происходит сгорание и вырабатывается тепло, а также емкость, в которой вода превращается в пар теплом, подаваемым из печи.

Большинство котлов обычно имеют манометры и могут работать на масле, пропане, природном газе и / или электричестве. Тепло, создаваемое котлом через пар или горячую воду, можно использовать для обогрева домов и выработки пара для широкого спектра применений и процессов. Тип котла или парогенератора, который вам нужен, обычно определяется потребностями и требованиями вашего приложения, например:

Типы инфракрасного излучения или системы отопления

Лучистое отопление полностью отличается от других типов систем отопления тем, что оно спроектировано для комфортного обогрева через передача тепла.Основная функция лучистых обогревателей - отвод тепла в открытые пространства.

Преимущества лучистого отопления делают его идеальным вариантом для использования в условиях высокой вентиляции, помещений с высокими потолками или зон инфильтрации, таких как комфортное и точечное отопление для активного отдыха. Наиболее распространенные области применения инфракрасных лучистых систем отопления включают:

01

Ангары для самолетов Уличные рестораны

Склады

Погрузочные доки

Заводы

Ангары для самолетов121 903

Спортивные арены

Автомойки

Дворики

Загоны для животных

Трубка 902 901 903 903 903 903 Тепло и энергия Типы систем отопления

Также известные как системы когенерации, системы комбинированного производства тепла и электроэнергии (ТЭЦ) вырабатывают электроэнергию, а также полезную тепловую энергию в единой интегрированной системе.В системах ТЭЦ тепло, которое обычно теряется при традиционном производстве электроэнергии, возвращается в качестве полезной энергии.

Такой возврат тепловой энергии сводит на нет потери, которые были бы понесены от отдельного производства электроэнергии и тепла. Хотя обычные методы производства полезной энергии и тепла по отдельности имеют нормальный комбинированный КПД около 45%, система когенерации может работать на уровне КПД до 80%.

Свяжитесь с ATI в Нью-Йорке для получения правильного типа системы отопления.

Если вы не инженер или не имеете опыта выбора из различных типов систем отопления, этот процесс может быть сложным и запутанным.Однако вы не одиноки. Профессионалы ATI в Нью-Йорке обладают многолетним опытом, помогая владельцам бизнеса и руководителям предприятий выбрать лучший тип системы отопления для нужд отопления и производственных процессов своего предприятия.

Свяжитесь с ATI в Нью-Йорке сегодня, чтобы узнать больше о различных типах систем отопления.

Общие сведения о теплоносителях и системах теплопередачи



Спрос на технологический нагрев и контроль температуры в отрасли продолжает расти, поскольку производители и промышленные предприятия растут, расширяются и стремятся улучшить свои существующие операции.Эти системы технологического нагрева должны работать стабильно, безопасно и с минимальным временем простоя.

Промышленные предприятия, использующие распределенные технологические системы в масштабах предприятия, обычно имеют одну из двух технологических систем: паровые котлы или системы нагрева теплоносителя системы . В прошлом котлы часто использовались по умолчанию, но системы нагрева теплоносителя - лучшее решение для многих приложений, предлагая повышенную гибкость, управляемость и надежность.


Управление теплоносителем

Системы нагрева теплоносителя работают в замкнутом контуре с теплоносителем (также называемым жидким теплоносителем) в постоянной циркуляции.Эта непрерывная циркуляция при постоянной температуре подачи обеспечивает источник тепла, к которому пользователи могут получить доступ по мере необходимости. Пользователями можно управлять индивидуально, а температуру теплоносителя можно изменять (от пользователя к пользователю) с помощью вторичных контуров управления. В большинстве систем теплоноситель или теплоноситель остается в жидком состоянии по всему контуру, хотя для некоторых нишевых приложений доступны жидкости в паровой фазе, в которых скрытая теплота может быть выгоднее простого тепла.

Типы теплоносителей

Термомасло, вода и водно-гликолевые растворы обычно используются в системах нагрева теплоносителя.Все эти теплоносители обладают различными преимуществами и недостатками в зависимости от рабочей температуры и требований к производительности системы. Важно понимать, что представляет собой каждый вариант жидкости, чтобы можно было сделать правильный выбор для каждого приложения.

  • Горячая вода и водно-гликоль. Вода является наилучшим теплоносителем, доступным с точки зрения теплофизических свойств, но она также имеет ряд недостатков. В основном, он может быть коррозионным, содержать загрязняющие вещества, кипеть при 212ºF и замерзать при 32ºF.Добавление гликоля в раствор с водой увеличивает температуру кипения и снижает температуру замерзания, хотя это приводит к некоторому снижению теплоемкости.
  • Термомасло. Термомасла выдерживают более высокие температуры, чем формулы на водной основе, без кипения или чрезмерного повышения давления в системе. Натуральные масла могут достигать температуры до 600 ° F, в то время как некоторые синтетические материалы позволяют системам на масляной основе достигать 800 ° F. Эти условия позволяют системам отопления на масляной основе соответствовать требованиям раздела VIII ASME, обеспечивая долгосрочную экономию, поскольку тепловые системы сертифицированы в соответствии с Раздел VIII ASME обычно не требует наличия на объекте лицензированного оператора котла.Термомасла также обычно не вызывают коррозии, и их не нужно обрабатывать как воду, чтобы предотвратить образование отложений жесткой воды в системе.


Преимущества систем нагрева теплоносителя

Системы нагрева теплоносителя и, в частности, термомасляные системы имеют ряд преимуществ по сравнению с традиционными котлами. Эти преимущества включают в себя:

Достижение высоких температур при низких давлениях

Теплоносители предлагают более широкий диапазон температур и более высокую максимальную температуру.Эти системы могут достигать температуры 0–750 ° F при использовании термомасла, тогда как паровые системы работают только до 350 ° F, прежде чем рабочее давление превысит 425 фунтов на кв. Дюйм. Системы теплоносителя, использующие водно-гликолевые растворы, также могут достигать 32–350 ° F при несколько более низком давлении, чем пар, что по-прежнему предлагает значительно большую гибкость, чем традиционные системы.

Хотя диапазон температур важен, низкое давление не менее важно. Большинство горячих масел, работающих при температуре ниже 600 ° F, не требуют давления пара, а максимальное давление в системе - это только то, что создается центробежными циркуляционными насосами.Даже высокотемпературные синтетические материалы, работающие при температуре 750 ° F, требуют давления пара менее 100 фунтов на кв. Дюйм. Для паровой системы при температуре 750 ° F потребуется более 3200 фунтов на квадратный дюйм рабочего давления.

Минимальный уход

За исключением регулярных испытаний на температуру вспышки, системы нагрева теплоносителя требуют относительно небольшого обслуживания.

Контуры просты, и жидкость не требует частых регулировок или добавлений при условии, что за ней периодически ухаживают и проверяют для выявления любых потенциальных проблем.Кроме того, системы теплоносителя не нуждаются в продувке, замене трубок, обслуживании конденсатоотводчика или водоподготовке, как это делают традиционные бойлеры.

Сопровождающий не требуется

В связи с повышенными требованиями к безопасности котлов рядом с рабочими, более промышленные, государственные и местные правила требуют присутствия стационарного инженера в котельных. На многих предприятиях по всей стране в течение активных периодов работы в котельной должен находиться хотя бы один сотрудник, прошедший специальную подготовку, для контроля за работой котла.Чаще всего это требуется для паровых котлов.

На предприятиях, где используются нагреватели теплоносителя и необожженный парогенератор, часто не требуется стационарный обслуживающий персонал. Это преимущество зависит от конкретных государственных и местных требований.

Установка вне помещения

Системы теплоносителя создают энергию косвенного нагрева, что означает, что их можно устанавливать в удаленных помещениях или на открытом воздухе. Хранение нагревателя и основных компонентов системы вдали от других ключевых производственных участков помогает повысить общую безопасность предприятия.

Системы теплоносителя легко установить на открытом воздухе, хотя есть дополнительные соображения по установке. При выборе размеров циркуляционного насоса и двигателя необходимо учитывать условия холодного пуска. Также может потребоваться заливка плит, атмосферостойких наружных трубопроводов и оборудования и т. Д.

Использование центрального отопления

На более крупных или многоцелевых объектах могут быть высокотемпературные процессы в сочетании с потребностями в закачке пара с открытым контуром. Традиционно для этих объектов потребуются нагреватель теплоносителя и паровой котел.Однако сегодня эти объекты могут использовать теплообменники и полагаться только на систему нагрева теплоносителя.

Некоторые типы теплообменников в сочетании с легкодоступным горячим маслом могут производить почти мгновенный пар, поскольку в них втекает теплоноситель. Операторы могут использовать этот пар для стерилизации, промывки и других процессов. Преимущества системы центрального отопления с теплообменником (-ами) включают:

  • Меньшее обслуживание
  • Меньше затрат (потому что нет бойлера)
  • Тепловая система, обеспечивающая высокие температуры при низком давлении


Типы тепловых нагревателей жидкости


Системы нагрева теплоносителя идеальны для предприятий, которым необходимо постоянно поддерживать высокие температуры.Системы на масляной основе имеют много названий, но все они относятся к одному и тому же типу замкнутой системы отопления на масляной основе. Другие распространенные имена включают:

  • Масляный котел
  • Нагреватель горячего масла
  • Система горячего масла
  • Нагреватель теплоносителя
  • Система теплоносителя
  • Термомасляный котел
  • Масляный нагреватель
  • Термомасляная система

Следует отметить, что системы на основе термомасла до сих пор часто называют «котлами», даже если они фактически не кипятят технологическую жидкость.В замкнутых системах косвенного нагрева с более низкими требованиями к температуре процесса в качестве теплоносителей обычно используются горячая вода и водно-гликолевые смеси.

Опции нагревателя теплоносителя

В Sigma Thermal ассортимент наших систем включает следующее:


Работа с Sigma для удовлетворения ваших потребностей в технологическом обогреве


Sigma Thermal - ведущий поставщик систем нагрева теплоносителя, запчастей и вспомогательных услуг. Мы предлагаем высококачественное оборудование, которое удовлетворяет потребности наших клиентов в энергии, отоплении и технологических процессах в широком спектре отраслей.

  • Установки теплогидравлических систем отопления
  • Услуги по модернизации
  • Обучение
  • Техническое обслуживание
  • Программы обработки деталей

Поговорите с нашими инженерами и техническими специалистами сегодня о потребностях вашего объекта в отоплении, включая техническое обслуживание, детали и полные системы. Запросите расценки сегодня, чтобы начать свой проект.


Различий между тепловым нагревателем жидкости и паровым нагревателем

В производственных процессах, где прямой нагрев невозможен, используется теплоноситель.Раньше единственным выбором был пар, поскольку вода была легко доступна по низкой цене и приводила к очень небольшим экологическим проблемам. При передаче тепла паром используется скрытая теплота, то есть тепло, необходимое для преобразования жидкости в пар без изменения его температуры. Температура, при которой происходит передача тепла, определяется давлением парообразования или насыщения. Для процессов, требующих более высоких температур, давление в паровой системе также должно быть выше. Например, для получения 350 градусов Цельсия 662 градуса по Фаренгейту требуется давление 2610 фунтов на квадратный дюйм / 180 бар.Эти возрастающие требования к давлению означают, что трубы теплообменника, которые используются в паропроводах, должны быть толще и специально сконструированы, а также необходимо использовать насосы высокого давления, что в конечном итоге приводит к более высоким затратам на строительство и эксплуатацию.

С другой стороны, теплоноситель, используемый в качестве теплоносителя, намного более эффективен по сравнению с паром. Например, при температурах до 662 градусов по Фаренгейту / 350 градусов Цельсия требования к давлению для систем теплопередачи обычно составляют всего лишь 150 фунтов на квадратный дюйм / 10.3 бара при расчетном давлении, редко превышающем 300 фунтов на кв. Дюйм / 20,6 бар. Насосы, которые используются в этом процессе, менее дороги, чем насосы, используемые для пара высокого давления, а технологические линии могут быть изготовлены из более тонких материалов, поскольку они не должны выдерживать высокое давление, как в паропроводах.

Операционная эффективность

Установлен фильтр горячего масла 15 г / м

Известно, что эффективность нагревателей теплоносителя выше, чем у обычных паровых систем.Потери при мгновенном испарении в типичной паровой системе могут составлять от 6% до 14%. Добавьте к этому потери на продувку до 3% и потери в деаэраторе до 2%. Очевидно, что разница в эффективности двух систем очевидна, поскольку системы теплоносителя не страдают ни одной из этих потерь и могут работать на 30% эффективнее.

Сравнение коррозии
Одной из распространенных проблем паровых систем является коррозия. Горячая вода, воздух и соль образуют твердые частицы и вызывают коррозию металла. Накипь и другие минеральные отложения усиливают коррозию.Теплоносители не вызывают коррозии и обеспечивают высокую степень защиты поверхности металла. При проектировании резервуаров и трубопроводов для систем нагрева жидким топливом часто учитывается небольшой допуск на коррозию, хотя это и не требуется.

Эксплуатация и техническое обслуживание
Для паровых систем, работающих под давлением, закон (во многих регионах страны) требует, чтобы они эксплуатировались штатными лицензированными инженерами по эксплуатации котлов. С другой стороны, системы теплоносителя работают при более низком давлении и сбрасываются в атмосферу в конце расширительного бака.Давление в этих системах нагрева жидким топливом ограничено и редко требует наличия лицензированных операторов.

Паровые системы требуют серьезного обслуживания. Сифоны, клапаны, насосы для возврата конденсата и компенсаторы требуют постоянного внимания. Тепловые системы безопасны и эффективно работают в течение многих лет при минимальном техническом обслуживании. Как и все продукты на нефтяной основе, теплоноситель имеет длительный срок службы и со временем может загрязняться и разлагаться очень мелкими частицами углерода. Установка тонкого микронного фильтра для удаления этих частиц углерода может помочь продлить срок службы теплоносителя.Рекомендуется проводить регулярные анализы жидкости для контроля ее состояния.

Окружающая среда

Высокотемпературные клапаны

В паровых системах вода подвергается химической обработке для уменьшения коррозии. Эта химически очищенная вода не может быть сброшена в канализацию из-за опасных химикатов и высоких температур технологической воды. Теплоноситель легче утилизировать, и его можно комбинировать с другими использованными смазочными материалами, отправлять на местный завод по переработке промышленных масел и перерабатывать в полезные продукты.

Контроль температуры
Паровые системы полагаются на контроль давления и температуры, но по мере старения системы и возникновения коррозии становится все сложнее контролировать и поддерживать точную и постоянную температуру, необходимую для всех производственных процессов. Известно, что системы теплоносителя обеспечивают эффективный и равномерный нагрев, а также обладают способностью обеспечивать равномерное охлаждение.

Общие затраты на закупку паровых систем меньше, чем затраты на закупку систем с теплоносителем.Но преимущества точного контроля температуры, повышения безопасности, снижения затрат на рабочую силу и общей экономичности систем теплоносителя делают их практичным и популярным выбором для многих отраслей промышленности.

админ 21 ноября 2016 г.

Определение систем электрического нагрева жидким теплоносителем

Существует десять экзаменов, которые действительно могут помочь в выборе того, какой тип системы электрического нагрева жидкости подойдет для вашей отрасли, вот несколько:

Многие процессы сегодня требуют косвенного метода нагрева, который подразумевает использование теплоносителя вместо циркуляции процесса непосредственно в нагревателе.Термомасло, вода, смеси гликоля и пар являются наиболее часто используемыми теплоносителями для косвенного нагрева. Термомасло часто предпочтительнее пара для высокотемпературных применений, поскольку требует меньшего обслуживания, такого как системы водоподготовки и продувки. Паровые процессы требуют более высокого давления по сравнению с масляными системами при сопоставимых температурах, а также более постоянного надзора со стороны регулирующих органов.

Знайте свой теплоноситель

Доступно несколько типов жидких теплоносителей, каждый из которых имеет свои преимущества и недостатки.Если рассматривать только свойства теплопередачи, вода является идеальным теплоносителем, но она, очевидно, будет создавать давление при повышении температуры выше точки кипения. Термомасла способны выдерживать высокие температуры при низком давлении. Они включают синтетические или ароматические углеводороды, жидкости на нефтяной основе и силикон. Расплавленная соль стала популярной в качестве теплоносителя при сверхвысоких температурах, обеспечивающем работу при температуре до 1000 ° F (538 ° C). Не все теплоносители подходят для вашего процесса.Различные жидкости будут иметь разные точки кипения, температуры воспламенения и рабочие температуры. Важно знать давление паров жидкости, потому что это определит необходимость в расширительном баке под давлением. Необходимо учитывать максимальную температуру пленки, поскольку жидкость течет по нагревательным элементам. Выбранная вами жидкость будет значительным вложением средств. Время, потраченное на выбор этой жидкости, будет хорошей страховкой для защиты этих инвестиций.

Выбор нагревателя

Выбор нагревателя - один из самых важных шагов в системе нагрева теплоносителя.Следует учитывать удельную мощность нагревателя, скорость прохождения через нагреватель, ориентацию нагревателя и метод управления. Плотность электрического нагревателя имеет решающее значение для защиты масла от разложения. Типичная удельная мощность нагревателей составляет 30 Вт / дюйм. 2 для воды / гликоля; 20 Вт / дюйм 2 для низкотемпературных систем горячего масла; и от 12 до 15 Вт / дюйм 2 для высокотемпературных агрегатов с горячим маслом и солей-теплоносителей. Нагреватели меньшего диаметра предпочтительны из-за повышенной скорости движения нагревательных элементов.Обычно соотношение 1: 1 между расходом, измеренным в галлонах в минуту, и киловаттами приводит к повышению температуры через нагреватель примерно на 15 ° F (8,3 ° C).

Определение элементов управления нагревателем

Управление нагревателем так же важно, как и выбор нагревателя в системе нагрева теплоносителя. Управление тиристором предпочтительнее управления включением / выключением, чтобы нагреватель мог работать при более низких температурах и поддерживать жесткий контроль. Всегда храните систему защиты от перегрева отдельно от системы управления.Используйте специальные предохранительные контакторы для принудительного отключения питания нагревателя. Это обеспечивает надежный метод защиты.

Знать типы изоляции

На рынке доступно множество типов изоляции, но не все из них подходят для работы в системе теплоносителя. Изоляция из стекловолокна проста и недорога в установке для воды и водно-гликолевых применений. При использовании термомасла следует избегать использования стекловолокна, поскольку оно создает опасность возгорания. Вместо этого всегда следует использовать изоляцию с закрытыми порами, такую ​​как пеностекло.Убедитесь, что нагреватель и трубопроводы имеют достаточную изоляцию, чтобы предотвратить травмы персонала. OSHA обычно рекомендует предельную температуру поверхности 140 ° F (60 ° C), хотя вам следует уточнить это у местных властей или учреждения, чтобы быть уверенным. Изоляция также снижает потери тепла в атмосферу и сохраняет эффективность системы. Даже если безопасность персонала не ставится под сомнение, ваше оборудование и трубопроводы все равно должны быть изолированы.

Расширение жидкости

Когда теплоноситель нагревается, он расширяется или даже сжимается.Вода и водный гликоль имеют минимальное расширение - обычно 10 процентов или меньше. Термомасло может расширяться на 30-40 процентов; это будет широко варьироваться в зависимости от типа масла и производителя.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
