конструкция, принцип работы, разновидности регуляторов, выносные датчики

То, что в Европе уже много десятилетий назад стало нормой, только входит в отечественные отопительные системы – терморегуляторы с датчиком температуры воздуха становятся неотъемлемой их частью. Связано это как с экономией энергоресурсов, так и уменьшением затрат на оплату коммунальных услуг и возможностью каждому потребителю создавать «климат» по собственному вкусу.

Устройство и принцип действия регуляторов температуры воздуха

Сегодня все устройства, связанные с обогревом или охлаждением воздуха оснащаются встроенным терморегулятором, который контролирует его работу. Как правило, в отопительном контуре он следит за нагревом теплоносителя, в системе «теплый пол» — за температурой пола, что не всегда способствует созданию здорового микроклимата в доме. Именно поэтому большой популярностью у потребителей пользуется терморегулятор с датчиком температуры воздуха.

Основная функция подобного устройства – это отслеживание температурных колебаний воздуха в помещениях и поддержание их в заданных параметрах. Дополнительные задачи термостата следующие:

• Минимальный расход энергоресурсов, который происходит при отключении обогревателя.
• Он обеспечивает безопасность работы отопительного оборудования и в случае поломки последнего, оповещает об этом сигналом.
• Он создает комфортную температуру в доме, которую поддерживает на протяжении всего отопительного сезона.

Сегодня на рынке представлены механические, электронные и программируемые терморегуляторы с датчиком воздуха, но не зависимо от способа настройки, устроены они по одному типу:

• Основой прибора является сильфон – цилиндрическая емкость с гофрированными стенками, способными растягиваться и возвращаться в исходное положение. Внутри сильфона находится чувствительная к изменениям температуры рабочая среда. Как правило, это либо жидкость, либо парафин, либо газ. Как только температура в комнате повышается, рабочая среда увеличивается в объеме, вызывая давление на стенки сильфона, который под ее влиянием растягивается.
• К цилиндру крепится шток, основная задача которого – воздействие на клапан.
• Клапан либо закрывает поступление топлива, теплоносителя или электричества к обогревателю, когда температура воздуха повышена, либо открывает.

Термостаты с датчиком температуры воздуха для электрообогревателей и котлов чаще всего в качестве регулятора оснащены биметаллической пластиной, а не сильфоном, которая под воздействием температуры воздействует на клеммы, соединяя или разъединяя их.

По типу настроек подобные терморегуляторы делятся на:

• Механические, в которых все параметры вводятся вручную. Они имеют ограниченный температурный диапазон и не обладают точностью настроек. Так разница нагрева воздуха может отличаться на 3-5 градусов от заданных параметров.
• Электронные аналоги управляются дистанционно, имеют широкий диапазон настроек и обладают точностью. Как правило, это регулятор с таймером, по которому можно не только параметры нагрева настраивать, но и распределять их по времени и дням недели.
• Программаторы имеют больше настроек и могут управляться на расстоянии через смартфон, ноутбук или планшет, так как оснащены Wi-Fi. В них температурный режим в помещении программируется на неделю с учетом времени суток.

Выбирая терморегулятор для отопительного контура, нужно исходить из его типа и параметров обогревателя. Так на рынке есть модели для котлов отопления, для батарей, электрообогревателей и многофункциональной климатической техники. Предусмотрены даже терморегуляторы с выносным датчиком температуры воздуха. Они устанавливаются либо на котлах, либо на закрытых радиаторах.

Термостаты с выносным датчиком

Большинство моделей регуляторов температуры имеют встроенный датчик, который оснащен либо кнопками, либо дисплеем с простым и удобным интерфейсом. Известно, что чем дальше он расположен от рабочей части устройства, тем точнее его показатели, поэтому для котлов отопления разработана модель терморегулятора с выносным датчиком температуры воздуха.

Хотя современное отопительное оборудование оснащено встроенным регулятором температуры, как правило, он отслеживает нагрев теплоносителя в контуре. Подобное устройство не способно создать здоровый микроклимат в доме, да и износ котла происходит быстрее, так как ему приходится часто включаться и отключаться.

Регулятор с выносным датчиком температуры воздуха контролирует котел, и процесс отключения/включения происходит значительно реже, так как воздух остывает намного дольше, чем теплоноситель в отопительном контуре. Датчик может располагаться в одной из комнат и управляться как дистанционно, так и вручную.

Подобные устройства подходят не только для котлов отопления, но и для системы теплых полов или радиаторов, которые «спрятаны» за занавесями или экраном закрытого типа. В последнем случае датчик температуры на батарею отопления монтируется в нескольких метрах от рабочей части, что позволяет настраивать устройство, не открывая ее «укрытия».

Регуляторы с выносным датчиком так же бывают механического, электронного или программируемого типа. Выбирать подобное устройство нужно, исходя из мощности обогревателя.

Принцип действия и разновидности термостатов для батарей отопления

Жильцы многоквартирных домов, подключенных к городской теплосети, очень ограничены в возможностях улучшения микроклимата в квартире в сочетании с экономией на коммунальных услугах. Лучшим вариантом являются датчики на батареях отопления.

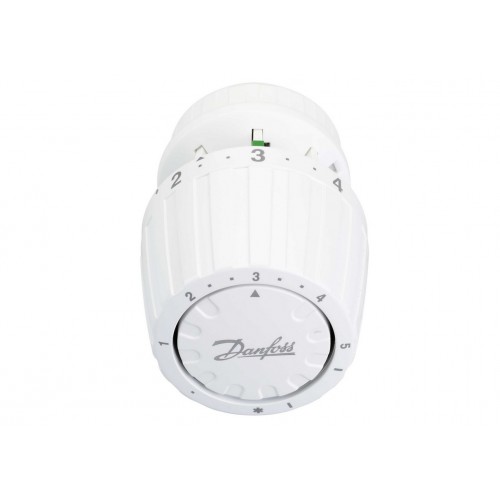

Они состоят из двух элементов: термостатической головки и регулятора температуры. Выбирая подобное устройство, нужно исходить из типа отопительной системы и материала, из которого сделаны трубы и радиаторы. Так есть термостаты для чугунных батарей и обогревателей из стали, алюминия или биметалла.

Термоголовка (клапан) устройства больше похожа на вентиль с резьбой, которая вкручивается в обогреватель вместо пробки. Его задача состоит в том, чтобы перекрывать путь носителю в радиатор, когда температура воздуха в комнате повышена, и наоборот, пропускать его при ее понижении.

Как правило, рабочая часть прибора устанавливается по ходу течения теплоносителя, что легко сделать, так как на его корпусе есть стрелка-указатель. Само устройство выполнено из стойких к коррозии металлов: латуни, бронзы или нержавеющей стали.

По виду настроек они бывают:

• Ручные, которые работают, как обычный кран. Чтобы изменить степень потока теплоносителя приходится каждый раз вручную открывать или закрывать устройство, что не совсем удобно. Их преимущество – это низкая стоимость и долговечность.
• Механические регуляторы на батарею отопления способны поддерживать заданные параметры нагрева воздуха автоматически и состоят из термоголовки, штока, клапана и датчика.
• Электронные приборы слежения за нагревом воздуха имеют дисплей, на котором выставляются не только параметры температуры, но и ее изменения в зависимости от времени суток. Как правило, они работают от батареек, дорого стоят и менее долговечны, чем ручные и механические аналоги.

Все модели терморегуляторов для батарей отопления проходят проверку на заводе на прочность и уровень сопротивления напору теплоносителя в системе, поэтому выбирая устройство, следует ознакомиться с его параметрами. Нельзя устанавливать регулятор для чугунной батареи в алюминиевый или стальной радиатор.

Установка регулятора производится по инструкции, но, как правило, его просто вкручивают вместо пробки в радиатор.

При однотрубном отопительном контуре терморегулятор температуры воздуха устанавливается только при наличии байпаса.

Терморегуляторы с таймером

Лучшим вариантом контроллера за отопительной системой являются регуляторы воздуха или воды с таймером. Его «присутствие» в устройстве расширяет функционал и позволяет следить за климатом в доме в зависимости от времени суток и дней недели.

Основная задача регулятора с таймером – это экономия энергоресурсов, которая зависит от того, сколько времени обогреватель остается включенным. Так в подобном приборе можно выставить почасовые изменения температуры, настраивая его на минимальный комфортный нагрев, например 15°C, когда в доме никого нет и включение в обычный режим перед возвращением домочадцев.

Как правило, встроенным таймером оснащены электронные и программируемые терморегуляторы, хотя умельцы приспосабливают его и к механическим аналогам.

Регуляторы температуры воды

Так как экономия электричества требуется не только при обогреве помещений в зимний период, но зачастую и во время нагрева бойлера, то есть смысл подсоединить к нему терморегулятор с датчиком температуры воды.

Сегодня на рынке подобные устройства представлены в трех видах:

1. Биметаллический прибор, в основе которого пластина из двух металлов, расширяющихся при нагревании.
2. Капиллярный регулятор состоит из колбы с газообразной или жидкостной средой, которые расширяются при повышении температуры воды, создавая при этом давление. Именно оно воздействует на контакты устройства, размыкая электрическую цепь или смыкая ее.
3. Электронные терморегуляторы нагрева воды самые дорогие, но и самые эффективные и безопасные.

Так как в подобных устройствах можно задавать температуру воды в довольно широком диапазоне, то процесс отключения/включения бойлера происходит реже, что значительно экономит электричество. Если регулятор оснащен встроенным таймером, то можно устанавливать режим нагрева воды на минимум в ночное время суток или когда дома никого нет, и включать его в обычный режим, когда люди просыпаются или возвращаются с работы.

Подбирая регулятор температуры для бойлера, нужно учитывать мощность последнего. У термостата она должна быть такой же или выше.

Регулировка температуры пола

Система теплых полов так же нуждается в регулировке. В данном случае, можно установить терморегулятор с датчиком температуры пола или устройство, «отвечающее» за нагрев воздуха в доме. Задачей первого является контроль над действиями нагревательных элементов теплого пола и своевременное включение/отключение его от электросети. Как правило, это термостаты с выносным датчиком, рабочая часть которого крепится между элементами в полу, а настройщик устанавливается на стене.

Покупая регулятор с датчиком пола, следует быть готовым к тому, что он не будет следить за микроклиматом в помещениях. В его настройках устанавливаются параметры температуры нагрева напольного покрытия. Как только пол прогревается до нужной температуры, устройство отключает его для остывания. Насколько при этом прогрелся воздух в помещении, прибор не отслеживает.

Чтобы создать оптимальный нагрев в доме и при этом контролировать работу обогревателя, можно купить более дорогой терморегулятор с таймером для теплого пола, который фиксирует и показатели нагрева воздуха, и напольного покрытия.

Несмотря на высокую стоимость, экономия, которую создает подобное устройство, как правило, окупает его за один отопительный сезон.

Заключение

Терморегуляторы с датчиком температуры воздуха или воды – лучший вариант на сегодняшний день для создания комфортного проживания в доме зимой и летом с экономией на топливе или электроэнергии. Единственное, что нужно учитывать при их установке, что даже они не смогут помочь, если в квартире или доме плохая теплоизоляция. Перед покупкой регулятора температуры следует убрать все источники теплопотерь, только тогда он станет надежным «другом», который ближайшие десятилетия будет создавать уют и комфорт в помещениях.

Терморегуляторы для радиаторов отопления с выносным датчиком в Сыктывкаре: 161-товар: бесплатная доставка [перейти]

Партнерская программаПомощь

Сыктывкар

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Электротехника

Электротехника

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Дом и сад

Дом и сад

Вода, газ и тепло

Вода, газ и тепло

Мебель и интерьер

Мебель и интерьер

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

Терморегуляторы для радиаторов отопления с выносным датчиком

19 208

Терморегулятор, Oventrop, с погружным датчиком, гильза-G 1/2″, диапазон, °С-20-50, капиллярная трубка-2 м, M30x1,5

В МАГАЗИНЕще цены и похожие товары

19 208

Терморегулятор, Oventrop, с погружным датчиком, гильза-G 1/2″, диапазон, °С-40-70, капиллярная трубка-2 м, M30x1,5

В МАГАЗИНЕще цены и похожие товары

Danfoss Комплект радиаторного терморегулятора Danfoss RAE-K, RLV-KS прямой, с переходниками, G3/4A x G1/2A элементы термостатические типов rae-k и rae являются пропорциональными регуляторами температуры с малой зоной пропорциональности. ассортимент термостатических элементов включает в себя: • RAE со встроенным датчиком; • RAE-K со встроенным датчиком Элементы термостатические типа RAE предназначены для установки на клапаны Danfoss серии RA. Элементы термостатические типа RAE-K предназначены для установки на клапаны терморегуляторов с резьбой М30х1, кг: 0, мм: 15

ПОДРОБНЕЕЕще цены и похожие товары

17 661

Терморегулятор, Oventrop, с накладным датчиком и теплопроводным штоком, диапазон, °С-50-80, капиллярная трубка-2 м, M30x1,5

В МАГАЗИНЕще цены и похожие товары

17 661

Терморегулятор, Oventrop, с накладным датчиком и теплопроводным штоком, диапазон, °С-40-70, капиллярная трубка-2 м, M30x1,5

В МАГАЗИНЕще цены и похожие товары

17 661

Терморегулятор, Oventrop, с накладным датчиком и теплопроводным штоком, диапазон, °С-20-50, капиллярная трубка-2 м, M30x1,5

В МАГАЗИНЕще цены и похожие товары

17 661

Терморегулятор, Oventrop, с накладным датчиком и теплопроводным штоком, диапазон, °С-30-60, капиллярная трубка-2 м, M30x1,5

В МАГАЗИНЕще цены и похожие товары

19 576

Термостат Uni LH 7-28°C с дистанционным датчиком 5м, белый Oventrop Тип: вентиль, термоголовка,

ПОДРОБНЕЕЕще цены и похожие товары

30 155

Термостат Uni LH 7-28°C с дистанционным датчиком 10м, белый Oventrop Тип: вентиль, термоголовка,

ПОДРОБНЕЕЕще цены и похожие товары

21 661

Набор терморегулятора, Oventrop, Unibox RTL, диапазон T°С (обратного потока)-10-50 °C, строительная глубина, мм-60, крышка белое стекло, регулирование с помощью ограничения температуры обратного потока термостатом “Uni RTLH”

В МАГАЗИНЕще цены и похожие товары

Терморегулятор ST SMX-50002D3 1/2 дюйма

В МАГАЗИНЕще цены и похожие товары

Терморегулятор ST SMX-50002D4 3/4 дюйма

В МАГАЗИНЕще цены и похожие товары

Термостат (терморегулятор) пластиковый для масляного радиатора Код: 39CU049

В МАГАЗИНЕще цены и похожие товары

Luxor Вентиль для терморегулятора осевой 1/2 13202100 M 322 Вес : 0. 22

ПОДРОБНЕЕЕще цены и похожие товары

Термостат (терморегулятор) для масляного радиатора (металлический) 16А Код: 39CU050

В МАГАЗИНЕще цены и похожие товары

21 661

Набор терморегулятора, Oventrop, Unibox RTL, диапазон T°С (обратного потока)-10-40 °C, строительная глубина, мм-57, крышка черное стекло , регулирование с помощью ограничения температуры обратного потока термостатом “Uni RTLH”

В МАГАЗИНЕще цены и похожие товары

20 837

Набор терморегулятора, Oventrop, Unibox E RTL, диапазон T°С (обратного потока)-20-40°C, строительная глубина, мм-57, регулирование с помощью ограничения температуры обратного потока, закрыт глухой крышкой, белое стекло

В МАГАЗИНЕще цены и похожие товары

Аксессуар для радиатора отопления Techno KT-300 черный

В МАГАЗИНЕще цены и похожие товары

Терморегулятор угловой ST SMX-50001D3 1/2 дюйма

В МАГАЗИНЕще цены и похожие товары

Терморегулятор Zeissler (Tim) M5. 716 с датчиком для тёплых полов и радиаторов

В МАГАЗИНЕще цены и похожие товары

Аксессуар для радиатора отопления Varmann Vartronic 703202

В МАГАЗИНЕще цены и похожие товары

ТЭН для алюминиевого радиатора RDT 300 Вт правый с терморегулятором Производитель: ТЭН

ПОДРОБНЕЕЕще цены и похожие товары

10 266

Конвектор УМТ ЭВУБ-1,0 кВт настенный 220В; терморегулятор Производитель: Урал-Микма-Терм, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Радиатор стальной Royal Thermo Ventil Compact VC22-300 Тип: панельный, Цвет: белый, серебристый,

ПОДРОБНЕЕЕще цены и похожие товары

Радиатор отопления Alecord 500/80/4 биметаллический Тип: секционный, Цвет: белый, Бренд: Alecord

ПОДРОБНЕЕЕще цены и похожие товары

Термостат Oventrop “Uni FH”, белого цвета, с капиллярной трубкой 5 м art 1012296 Тип: термоголовка,

ПОДРОБНЕЕЕще цены и похожие товары

Danfoss Комплект радиаторного терморегулятора Danfoss RAE, RA-FN, RLV-S угловой, Ду15, 6 бар

ПОДРОБНЕЕЕще цены и похожие товары

Термостат Oventrop Uni L 1011401 Производитель: oventrop

ПОДРОБНЕЕЕще цены и похожие товары

Комплект термостатический “СТМ” Термо, для радиатора, угловой, 3/4″

ПОДРОБНЕЕЕще цены и похожие товары

Терморегулятор для радиатора отопления: виды и принцип работы

Содержание

• Устройство и принцип работы
• Классификация
• Виды
• Плюсы
• Оборудование для монтажа
• Монтаж
• Термостаты для одно, — и двухтрубной системы
• Видео про термостат

Чтобы обеспечить рациональное использование тепловой энергии, устанавливают терморегулятор для радиатора отопления. Такой прибор поможет сэкономить средства в отопительный период. Их конструкция и принцип работы просты, поэтому его можно установить самостоятельно.

Терморегулятор для радиатора отопления

Устройство и принцип работы

В стандартной комплектации устройства имеется два элемента: термоклапан и специальная термоголовка. Первый элемент выполняет исполнительные функции, то есть переключает показатели температуры. Второй – состоит из цилиндра, который заполнен специальной жидкостью. Если наблюдается повышение температуры, то жидкость будет расширяться и иметь большой объем. При понижении системы происходит обратная реакция, то есть сжатие. Благодаря этому и работает стандартный терморегулятор. Данный принцип влияет на движение нажимного штока, контролирующего подачу теплоносителя через специальное отверстие.

Схема устройства терморегулятора

1. Термостатический элемент – служит для настройки необходимых температурных параметров.
2. Термостатический клапан – с помощью него происходит присоединение к отопительному прибору.
3. Шкала настройки – задает определенное значение температуры.
4. Чувствительный элемент – в качестве него выступает газ или вода.
5. Разъемное соединение – служит для присоединения к системе отопления.
6. Шток. Чувствительный элемент (4) может расширяться и сужаться, вследствие этого процесса цилиндр давит на компенсационный механизм (8). Шток поднимается или опускается в зависимости от выбранного режима. Если движется вниз, то температура радиатора снижается, если вверх – поднимается.
7. Золотник.
8. Компенсационный механизм.
9. Накидная гайка – соединяет верхнюю и нижнюю часть терморегулятора.
10. Фиксирующее кольцо – после установления конкретного режима с помощью шкалы (3), кольцо (10) фиксирует значение и удерживает его определенное время.

Классификация

Термостаты делятся по виду чувствительного элемента, находящегося внутри цилиндра. Здесь может находиться не только жидкость, но и газ. Газовые приборы быстрее реагируют на изменение температуры. Однако более точными считаются жидкостные, благодаря чему происходит качественное регулирование температуры батарей.

Теплообменники: виды, устройство и принцип работы

Такое оборудование может работать одинаково для всех видов отопительных систем. В однотрубной системе сопротивление термоклапана будет ниже, чем в двухтрубной. Терморегулятор подбирается в процессе проектирования системы отопления. Однако возможны случаи, когда установка осуществляется на уже смонтированную систему. При этом эффективность его работы будет ниже.

Изменение температуры батарей можно осуществлять с помощью ручных и автоматических моделей терморегуляторов. Наиболее выгодными являются приборы с автоматическим программным управлением. Принцип работы заключается в самостоятельном регулировании температуры в помещении и поддержании ее на заданном уровне в любое время суток. На работе таких моделей сказываются и дополнительные факторы, например, время суток.

Ручные приборы поддерживают температуру на том уровне, который был установлен владельцем квартиры. Электронный терморегулятор нагревает воздух до заданных параметров и затем отключается. Как только температура падает до конкретных пределов, он снова включается.

Как выглядит электронный терморегулятор

Виды

Балансировочные клапаны для систем отопления: применение и принцип работы

Какие бывают виды терморегуляторов

Существует три основных вида приборов, которые классифицируются по принципу действия:

1. Пассивные. Такие термостаты функционируют при условии изолирования их от окружающей среды.
2. Активные. Самостоятельно устанавливают и поддерживает температуру батарей.
3. Фазового перехода. Принцип работы таких моделей основывается на изменении агрегатного состояния рабочей жидкости.

Наиболее популярными являются активные терморегуляторы данфосс. Они предназначены для контроля температуры батарей. Конструкция их проста, поэтому монтаж оборудования можно выполнить самостоятельно, внимательно изучив инструкцию.

Существуют также выносные модели. Они подключается к радиатору по специальной технологии, которая не влияет на эффективность системы отопления и долговечность оборудования.

Плюсы

Термостат для радиатора отопления

Термостаты данфосс обладают множеством преимуществ. Они имеют простую конструкцию, поэтому их установка не занимает много времени. Такие приборы самостоятельно регулируют температуру воздуха в помещении и поддерживают ее на заданном уровне. Помимо созданных комфортных условий, они существенно экономят средства на использование тепловой энергии. Такая экономия заметна в индивидуальных системах отопления. При централизованном отоплении необходимо устанавливать дополнительный счетчик.

При проектировании системы отопления предусматривают установку батарей с встроенными терморегуляторами. Монтаж также осуществляется и на готовую систему, при этом ее эффективность снизится.

Оборудование для монтажа

Чтобы установка термостата не заняла много времени, следует подготовить такие инструменты:

• болгарка или ножовка;
• гаечные ключи разных размеров;
• трубные клуппы;
• уплотнительный материал.


Монтаж

Монтаж терморегулятора в систему отопления дома

Установка довольно проста и включает в себя 4 основных этапа. Рассмотрим каждый из них отдельно.

1. Подготовка. На этом этапе необходимо снять батарею и слить с нее оставшуюся воду. Если есть вентиль, то он демонтируется. Наличие обводного трубопровода позволит циркулировать теплоносителю по другим помещениям. Если же его нет, то отключение отопления согласовывается с уполномоченными органами. Лучше всего выполнять данный процесс по окончанию отопительного периода, когда вся вода из системы удалена.

2. Монтаж терморегулятора. Установка термостата происходит с помощью резьбового соединения. Для начала на резьбу наматывается подготовленный уплотнительный материал, который пропитывается краской. Далее прибор аккуратно вкручивается на место входа теплоносителя. При значительном усилии корпус может повредиться.

На клапане есть специальная стрелка. Она должна находиться в направлении движения теплоносителя. В противном случае прибор не будет функционировать.

3. Монтаж термостатического элемента. Эта деталь служит для определения температуры в помещении, одновременно являясь запорным механизмом. Он монтируется в горизонтальном положении таким образом, чтобы тепло, исходящее из радиатора, не действовало на температурный датчик. Если такой возможности нет, то лучше приобрести специальное оборудование с выносным датчиком, который может располагаться на расстоянии до 2 м от батарей.

Данная процедура должна выполняться с соблюдением таких правил:

• прибор должен располагаться на расстоянии 80 см от пола. Внизу собирается холодный воздух, который может влиять на показатели, и эффективность системы снизится.
• на термодатчик не должно воздействовать тепло, исходящее не только от радиатора, но и бытовых приборов.
• на термодатчик не должны падать прямые солнечные лучи;
• электронный датчик не должны загораживать предметы мебели.

4. Настройка терморегулятора – последний этап. При первом включении системы отопления необходимо настроить термостат. Это можно сделать самостоятельно, прочитав инструкцию. Для разных типов батарей процедура различается, однако есть общее правило – настройка и калибровка прибора происходит после полноценного прогрева помещения.


Чтобы отрегулировать температуру более точно следует закрыть все проемы, из которых будет выходить тепло.

Клапан открывается полностью, чтобы определить максимальную теплоотдачу батарей. При повышении температуры на 6 ºС, клапан поворачивают в обратное направление в сторону уменьшения температуры.

Через терморегулятор движется теплоноситель, который нагревает его. Термоголовка запоминает необходимое положение. Далее, он будет придерживаться заданной температуры. Процесс настройки клапана на этом заканчивается.

Устанавливать терморегуляторы следует с той комнаты, где наблюдается значительный температурный перепад. К таким помещениям относятся те, где выделяется дополнительное тепло, а также на которые воздействуют прямые солнечные лучи. Примером может послужить кухня.

В индивидуальных домах монтаж термостатов начинается с верхних этажей, если таковые имеются. Это делается, потому что воздух в системе отопления поднимается вверх, из-за чего может возникнуть температурный перепад в других комнатах.

Термостаты для одно, — и двухтрубной системы

В однотрубной системе отопления все радиаторы соединены последовательно. Установить терморегулятор на такую систему невозможно, так как циркуляция теплоносителя может прекратиться. Поэтому необходимо заменить старые радиаторы на конвекторы с таким элементом, как байпас. Терморегулятор подбирается с большим диаметром. Стоит учитывать, что через клапан будет проходить весь теплоноситель, поэтому термостат должен иметь малое сопротивление.

Для двухтрубной системы все намного проще. Здесь не нужно устанавливать байпас, так как отопительные приборы соединены параллельно, то есть, отключив один радиатор, другие не выйдут из строя. Здесь уже монтируется термостат с большим гидравлическим давлением.

Видео про термостат

Каким образом происходит регулировка температуры в радиаторе отопления, рассказывает видео ниже.

Установку терморегулятора можно выполнить самостоятельно. Все что необходимо – тщательно изучить конструкцию и принцип работы прибора. Термостат служит для поддержания температуры воздуха в помещении на заданном уровне, а также позволяет снизить тепловые расходы на отопление.

Как правильно установить терморегулятор на батарею

Содержание

1. Как выбрать терморегулятор для радиаторов отопления
2. Принцип работы термостатического клапана
3. Рекомендации по выбору
4. Как установить терморегулятор на батарею
5. Какой регулятор тепла можно поставить на батарею
6. Принцип работы
7. Типы теплового агента
8. Особенности термоклапана
9. Как установить терморегулятор на батарею
10. Выбор запорно-регулирующей арматуры
11. Принцип работы регулятора
12. Конструкция термостата
13. Преимущества термостатов
14. Жидкостные или газонаполненные терморегуляторы
15. Место для установки термостата
16. Установка термостата
17. Настройка терморегулятора

Как выбрать терморегулятор для радиаторов отопления

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:

Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

1. С внутренним термоэлементом (как на схеме, представленной выше).
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Какой регулятор тепла можно поставить на батарею

Устанавливаемый на батарею терморегулятор является отличным инструментом для создания благоприятного микроклимата и дополнительным способом сэкономить на отоплении, поскольку позволяет уменьшить подачу теплоносителя. Терморегулятор для радиатора отопления выгодно использовать только тогда, когда батареи очень сильно нагреваются. Если же их максимальный нагрев создает оптимальную температуру, то терморегулятор, как таковой, не принесет никакой пользы.

Регуляторы температуры следует устанавливать на такие батареи:

Что касается чугунных изделий. то в этом случае регулятор является полностью бесполезным. Это потому, что чугунный радиатор или батарея имеют большую тепловую инерцию.

Конструкция любого терморегулятора состоит из двух основных элементов:

1. Термоклапана (термостатического вентиля).
2. Термоэлемента.

Во многом термоклапан является обычным клапаном или вентилем. То есть он представляет собой запорную арматуру, через которую проходит теплоноситель, и внутри которой находится седло и конус. Конус влияет на степень перекрытия рабочего сечения. Этот элемент может подниматься вверх и опускаться вниз, что в свою очередь приводит к изменению количества поступающего теплоносителя.

В обычном вентиле конусом двигает рука человека. В термостатическом это делает специальный механизм. Им является термоголовка. Она также известна как термостатический элемент.

• основания;
• крышки, которая же и представляет собой корпус. В некоторых моделях крышка может менять свое положение. Таким образом настраивается рабочая температура;
• цилиндра;
• теплового агента;
• шпинделя. Его часто дополняют сильной пружиной.

Главным элементом является цилиндр. Его еще называют «сильфоном». Цилиндр представляет собой небольшую герметичную и эластичную емкость. Она заполнена тепловым агентом. Чаще всего он представлен газом и жидкостью. При этом газ и жидкость подбираются так, чтобы при малейших колебаниях температуры они могли быстро изменять свой объем. Некоторые производители используют твердые тепловые агенты. Однако из-за того, что они реагируют на изменения температуры через 30 минут и более, их используют немногие компании.

Цилиндр с тепловым агентом размещают под верхом крышки-корпуса. Под сильфоном находится шпиндель, который присоединяется к штоку термоклапана.

Принцип работы

Работает терморегулятор так:

1. Меняется температура воздуха в помещении. Например, она растет. Это приводит к увеличению объема цилиндра. В результате сильфон растягивается.
2. Увеличенный сильфон давит на размещенный под ним шпиндель.
3. Шпиндель вызывает давление на шток и конус (золотник). Последний опускается вниз и частично или полностью перекрывает поток нагретой жидкости.
4. Батарея начинает остывать, температура в помещении падает, что приводит к уменьшению объема сильфона.
5. Пружина давит на шпиндель или конус, и оба элемента поднимаются вверх, что увеличивает поток теплоносителя.
6. Радиатор нагревается, поднимая температуру в помещении. В то же время увеличивается цилиндр. Цикл повторяется.

Наиболее прогрессивные терморегуляторы для радиаторов способны регулировать температуру с точностью до 1 °С. Конечно, этот показатель может быть и хуже. Все зависит от того, какой тепловой агент находится в середине сильфона. Если он быстро реагирует на изменение климата в помещении, то точность является высокой.

Работа всех терморегуляторов на батареях приводит к тому, что часть радиаторов всегда остается холодной. Это понятно, ведь ограничивается поток теплоносителя. Однако холодными батареи могут быть и из-за засорения или наличия воздуха. Обнаруживают эти проблемы путем снятия термоголовки и ожидания. Если через некоторое время поверхность радиатора стала полностью теплой, то проблем нет.

Не всегда терморегуляторы для радиаторов могут корректно работать. Это происходит из-за следующих факторов:

1. Закрытия шторой.
2. Сквозняков.
3. Попадания прямых солнечных лучей.
4. Дополнительных источников тепла.

Терморегуляторы для радиаторов бывают разных видов. Причем их классифицируют по двум признакам:

1. Тип термоголовки.
2. Вид теплового агента.

Согласно первому критерию бывает:

1. Ручной терморегулятор для батарей отопления.
2. Механический.
3. Электронный.

Первый вид представляет собой обычный вентиль с простой крышкой, которую нужно крутить вправо-влево своими руками. Ее вращение приводит к поднятию/опусканию золотника в кране. Понятно, что такой регулятор нуждается в постоянной опеке, ведь когда становится слишком тепло, нужно перекрывать вентиль. а когда становится холодно, опять нужно подходить к терморегулятору и менять положение его крышки. Радует только то, что, когда такие манипуляции надоедают, можно легко снять крышку и на ее место поставить автоматический терморегулятор. Заменять клапан не нужно, ведь он универсален.

Термостат с механической головкой также требует ручной настройки. Однако она проводится только один раз. Далее температура регулируется в автоматическом порядке. Строение механической головки описано выше. Выставление нужного уровня температуры происходит путем поворота крышки термоголовки. В большинстве случаев на крышке есть отметки «больше-меньше» или цифры от 1 до 5-7.

Некоторые модели имеют выносной датчик. Он соединяется с основанием с помощью капиллярной трубки.

Электронные терморегуляторы на батареи являются самыми совершенными, ведь имеют очень много полезных опций. Также они отличаются наибольшими размерами. Это обусловлено тем, что электронный блок управления, а также сервопривод требуют электрической энергии. Во многих моделях ее источником выступают батарейки или съемные аккумуляторы. А находятся они, конечно, в корпусе.

Главная особенность электронных терморегуляторов для радиаторов заключается в возможности работать в нескольких режимах и самостоятельно изменять их. То есть на ночь, на выходные или на время отсутствия людей в квартире можно выставить сниженную температуру. Далее можно настроить термоголовку так, чтобы за несколько часов до появления жителей в квартире или доме произошла смена режима, и помещение прогрелось до нужной температуры.

Типы теплового агента

Наиболее часто в его роли используют жидкость и газ. Из-за этого выделяют такие виды термоголовок:

Более дешевыми и простыми являются регуляторы первого вида. По этой причине они представлены очень большим количеством моделей. Однако они управляют батареей более медленно.

Газовый регулятор для батареи отопления имеет меньшую инерционность, благодаря чему способен достаточно быстро среагировать на изменение температуры в помещении.

На практике разница между реакцией двух типов является весьма малой. Поэтому при выборе лучше сосредоточить внимание на качестве исполнения. Оно же зависит от производителя.

Практически все виды терморегуляторов способны устанавливать температуру, диапазон которой составляет +6…+28 °С. Конечно, есть варианты, рассчитанные на установку других уровней температуры. Однако с ростом диапазона температур поднимается цена.

Особенности термоклапана

Ранее упоминалось, что он является универсальным, то есть на него можно устанавливать любой вид термоголовки. Однако, несмотря на это, он имеет две разновидности. Они зависят от того, в какой системе отопления должен использоваться кран. однотрубной или двухтрубной.

Разновидностями термоклапана не стоит пренебрегать, ведь, установив в однотрубную систему кран для двухтрубной. радиатор будет плохо прогреваться. Причиной этого является то, что запорная арматура для 2-трубной системы имеет высокое гидравлическое сопротивление. Фактически оно вдвое больше такого показателя вентилей для 1-трубной системы. Чтобы достичь такого сопротивления, производители делают малое проходное сечение. Оно же позволяет уменьшить давление на вентили и сбалансировать давление в системе. Из-за этого при условии низкого давления (характерно для 1-трубной системы) через кран поступает мало теплоносителя.

Для 1-трубных систем подходят те вентили, проходная способность которых равна или превышает 3.

Монтируют электронный терморегулятор на батарею весьма просто. Для этого выполняют следующие действия:

1. Перекрывают стояк и спускают воду.
2. У радиатора отрезают кусок трубы. Его длина должна соответствовать длине термостатического вентиля. По сути дела трубу перерезают в одном месте.
3. Демонтируют часть трубы, которая осталась в радиаторе. Эти шаги не выполняют, если система отопления только создается или стоит кран с такими размерами, как и у нужного вентиля.
4. Откручивают от термовентиля штуцер с американкой.
5. Штуцер фиксируют в радиаторе, а основание крана на трубе.
6. Прикладывают кран до штуцера в радиаторе и затягивают американку. Вентиль должен находиться так, чтобы шток «смотрел» в сторону.
7. Фиксируют электронную или механическую термоголовку.

Особенности установки являются такими:

• термостат обычно ставят на вводную трубу. При этом стрелка на нем должна совпадать с направлением движения теплоносителя;
• электронное устройство всегда должно находиться в горизонтальном положении. Запрещается размещение термоголовки над трубой. Это потому, что тепло от трубы будет нагревать цилиндр и вызывать ненужное перекрытие радиатора. Следствие — холодное помещение;
• большинство электронных и механических регуляторов настроены для монтажа на высоте 40-60 см. Если же разместить их на высоте 10-15 см (нижнее подключение батареи), то в помещении будет слишком тепло. Решить проблему с нижним подключением можно благодаря перенастройке терморегулятора, использованию выносного датчика или покупкой специально предназначенного регулятора;
• если система отопления является однотрубной, то вводную и выводную трубу правильно соединять дополнительной трубой. То есть надо создавать байпас.

Как установить терморегулятор на батарею

Установка терморегулятора на радиатор позволяет контролировать поступление теплоносителя в отопительное устройство. Таким образом, обеспечиваются комфортные температурные условия для жильцов, а также защищенность от аварийных случаев, когда необходимо отключение участков трубы от отопительной системы.



Выбор запорно-регулирующей арматуры

Для описанных выше функций используется один их трех видов регулирующей арматуры:

• конусный вентиль;
• шаровой кран;
• автоматический регулятор.

Шаровые краны плохо справляются с регулировкой температурного режима, так как они работают в двух позициях: открыты или перекрыты. Если установить краник в промежуточное положение, утратится его герметичность, поскольку теплоноситель будет разрушать шаровой элемент.

Конусный вентиль является более эффективным способом контроля температурного режима. Он может находиться в полуоткрытом положении. При этом нельзя забывать о необходимости возврата его на стартовую позицию. Такой способ регулирование температуры неудобный и трудозатратный.

Оптимальным вариантом контроля температурного режима является использование автоматических термостатов, монтируемых рядом с батареями. Другое название этих устройств — терморегуляторы.

Принцип работы регулятора

Терморегулятор является герметичной камерой (так называемый сильфон), который заполнен рабочей средой. Когда температура повышается, происходит расширение теплоносителя, и сильфон распрямляется. Затем запорный клапан перекрывает движение теплоносителя в батарею, снижая, таким образом, температуру в помещении. Если снижается температура, наступает обратный эффект: сжатие термоголовки, которая отворяет клапан, в результате чего поступление теплоносителя в батарею растет.

Терморегуляторы могут предназначаться для работы в однотрубных или двухтрубных системах.



Термостат включает в себя термическую головку и особый клапан. Данные механизмы работают не потребляя энергию и поддерживая между собой связь.

Термоголовка имеет привод, регулятор и жидкостный компонент, который можно сменить на газовый, либо упругий.



• термический клапан;
• термический элемент;
• чувствительный элемент;
• золотниковый клапан;
• разъем;
• передающий шток;
• накидная гайка;
• компенсаторный механизм;
• кольцо фиксатора;
• шкала.

В продаже имеются термостаты двух видов: жидкостные и газовые. Все они должны быть сертифицированы. Средний период службы таких устройств составляет примерно 20 лет.

• продуманный дизайн, удачно вписывающийся в любой интерьер;
• комфортное управление температурным режимом;
• простота в монтаже;
• возможность эксплуатации на протяжении всего периода службы без проведения профилактики и техобслуживания;
• после установки термостата на батарею нет нужды открывать окна, чтобы понизить слишком высокую температуру в помещении;
• термостаты работают при выбранной пользователем температуре — от 5 до 27 градусов;
• устройства позволяют равномерно распределять носитель тепла по системе отопления;
• терморегуляторы позволяют избежать чрезмерного прогревания воздуха, если помещение обогревается солнечными лучами или электроприборами;
• термостат позволяет экономить до четверти расхода топлива;
• установка устройства позволяет улучшить микроклимат в доме;
• использование термостатов оптимально в частных домах, где они обычно окупаются на протяжении одного года.

Жидкостные или газонаполненные терморегуляторы

Газонаполненные или жидкостные термостаты активнее откликаются на колебания температуры в помещении. Жидкостные термостаты точнее отзываются на изменения внутреннего давления в гофрированном цилиндре и эффективнее направляют его на исполнительную часть механизма.



Конструкции терморегуляторов, наполняемых газом, характеризуются рядов существенных плюсов:

• Газовая конденсация осуществляется в самой холодной секции устройства, которая находится дальше всего от корпуса клапана. В результате этого реакция наступает быстро, поскольку процесс не зависит от водной температуры.
• Термостат данного вида быстро реагирует на температурную динамику в здании, что обеспечивает эффективное поступление тепла.

На функционирование регулятора влияют такие обстоятельства:

• наличие прямых солнечных лучей;
• циркуляция воздуха в комнате;
• температурный режим вне здания;
• посторонние источники холода или тепла в комнате.

В частных строения термостаты, прежде всего, устанавливаются на верхних этажах, поскольку разогретый воздух идет к верху и температурная разница на верхних и нижних уровнях дома сильно разнится. Регуляторы нужно ставить по горизонтали труб, неподалеку от точки ввода в обогревательный прибор.

В частном доме рациональнее всего ставить панельные батареи малой емкости и оснащать их термостатами, быстро откликающимися на манипуляции термостатическими клапанами. Однако при этом нужно избегать радиаторов, прикрытых занавесками, декоративными покрытиями или решетками, а также другими предметами. В противном случае будет нарушена возможность правильной оценки температурного режима в помещении. Эту рекомендацию можно обойти, если установить дистанционный датчик, находящийся от клапана на расстоянии 2-7 метров, что позволит контролировать температуру возле местонахождения контролирующего устройства.



Обратите внимание! В многоквартирных домах монтаж терморегулятора нужно начинать там, где колебания температур особенно ощутимы: кухня, главная комната, помещения, подверженные прямым солнечным лучам.

Перед установкой терморегулятора отключаем подающий стояк. Сливаем воду из отопительной системы.

Установочные работы производятся так:

• отрезаем горизонтальные подводки на определенном расстоянии от батареи;
• снимаем с батареи отрезанную трубу и краник;
• открепляем хвостовики и гайки от клапана термостата и запорного крана;
• заворачиваем их в пробки радиатора;
• проводим сборку трубной обвязки и ставим все на запланированное место;
• соединяем обвязку с находящимися по горизонтали трубами подводки, которые присоединены к стояку.

Если речь идет об однотрубной системе, при подключении термостата понадобится замена схемы подключения батареи. Для этого нужно установить перемычку для стыковки обратной и прямой подводки устройства. Такая перемычка, именуемая байпасом, дает возможность передвижения теплоносителю, если понадобится перекрыть отопление терморегулятором. Для осуществления схемы нужно снять прибор, не забыв перекрыть вентили.

Контролировать поступление теплоносителя в батарею в двухтрубной схеме можно, если применить термостат радиатора, поставленный на верхней подводке.

Настройка терморегулятора



Для правильной настройке регулятора температуры нужно понизить до минимально возможных потери тепла в помещении. Термометр должен располагаться там, где будет постоянная температура. После этого прокручиваем головку термального регулятора влево до конца, открывая клапан, в результате чего достигается максимальная отдача тепла. Как только температура увеличится на 5-6 градусов, клапан перекрывается прокручиванием головки в обратную сторону. После достижения нужно уровня температуры, начинаем осторожно открывать клапан. Настройка заканчивается, когда станет слышен шум воды в регуляторе и станет ощутим быстрый нагрев клапана.

Установку терморегуляторов на радиаторы отопления лучше всего поручить профессионалам, которые проведут подключение согласно инструкции производителя. Правильно установленное оборудования позволит создать оптимальный температурный режим в помещении и обеспечит рациональный расход тепловой энергии, что благоприятно отразится на финансовых расходах семьи.





Как вам статья?

Терморегулятор для радиатора отопления – назначение, устройство, выбор, установка

Особенности подключения

Способы подсоединения радиаторов

При устройстве отопительных систем в частных домах применяют следующие способы подсоединения:

В этом случае подающая труба подключается сверху, а обратка – снизу к той же секции.Данная схема подключения батареи отопления позволяет радиатору равномерно нагреваться. Однако, если гармошка обладает большим количеством секций, то возникнут значительные теплопотери, соответственно лучше использовать другие варианты подключения.

Седельное и нижнее

Такой способ является отличным вариантом для тех случаев, когда трубы проходят в полу. Соединение осуществляется к патрубкам, расположенным внизу конструкции, в противоположных секциях. Недостатком данного способа является лишь низкая эффективность, так как теплопотери могут достигать 15 процентов.

Применяется при подсоединении приборов с большим количеством секций. Как несложно догадаться, подводящая труба в этом случае подключается сверху, а отводящая – снизу, в противоположной секции. Данная схема подключения батарей отопления в частном доме способствует равномерному распределению теплоносителя и максимальной теплоотдаче от приборов.

Обратите внимание! При использовании терморегулятора для отопления параллельно радиатору необходимо выполнить байпас. Это позволит регулировать степень нагрева прибора

Схема подключения радиаторов

Как мы видим, способы подключения батарей отопления зависят от ряда факторов, таких как способ прокладки труб, мощность оборудования и пр. В частности большое значение имеет вид системы. Детальней о видах отопительных систем поговорим ниже.

Схема однотрубной системы

Виды системы

При устройстве отопительных систем применяют две схемы:

• Однотрубную – является наиболее простой, так как теплоноситель циркулирует по одной трубе, к которой последовательно подсоединены отопительные приборы. Ее недостатком является то, что она не позволяет регулировать подачу тепла. Поэтому теплоотдача соответствует проектной норме, заложенной при проектировании. Такая схема применяется в небольших системах, так как при большой протяжности трубопровода и большом количестве радиаторов, приборы будут нагреваться неравномерно.
• Двутрубную — смысл ее заключается в том, что горячая вода течет по одной трубе, а остывшая возвращается в котел по другой. Подключение батарей отопления в частном доме в этом случае осуществляется, соответственно, параллельно. Достоинством такого устройства является равномерный нагрев секций, а также возможность регулировки теплоотдачи. Из недостатков можно выделить лишь потребность в большем количестве труб, соответственно стоимость конструкции возрастает.

Схема двутрубной системы

Следует отметить, что вне зависимости от типа системы, подключение батарей отопления своими руками можно реализовать двумя способами:

• По вертикальной схеме – нагревательный прибор соединяется с вертикальным стояком, от которого выполняется разводка к радиаторам.
• По горизонтальной схеме – циркуляция теплоносителя осуществляется по горизонтальным трубопроводам.

Выбор схемы подключения батарей отопления зависит от особенностей дома. К примеру, если жилье содержит несколько этажей, то соединение реализуется по вертикальной схеме.

На фото — расположенный под окном радиатор

Все преимущества терморегуляторов

Все мы разные, один постоянно мерзнет, а другому жарко при +20 градусах. Поэтому, когда в помещениях везде одинаковая температура, кто-то из жильцов начинает испытывать постоянный дискомфорт, согласитесь, неплохо бы было в своей комнате выставить оптимальный температурный режим! Иногда в помещениях требуется изменение температуры и по другим причинам, например, у вас там находятся растения, которым нужен определенная температура воздуха, или вы хотите на время сна убавить прогрев, чтобы спать было комфортнее, и не просыпаться с головными болями.

Такое компактное, но такое полезное приспособление

Вообще требования к температуре в разных комнатах отличаются. В той же ванной, не стоит ее опускать ее ниже 24 градусов, так как влага будет плохо испаряться, и в помещении будет ощущаться неприятная сырость. В кухне будет достаточно и 19 градусов, так как там дополнительно находятся прочие приборы, вызывающие нагрев воздуха. Для детской оптимальная температура 23-24 градуса.

В общем, суть понятна. Регуляция нагрева радиатора – это вполне себе необходимая мера, чтобы жилище было по-настоящему комфортным для проживания. Вам не потребуются сложные системы для реализации подобных настроек – достаточно приобрести компактный терморегулятор, который нужно установить совместно с батареей. Вот что даст вам это устройство:

1. Экономия ресурса котла — он работает намного экономичнее и потребляет меньше топлива.
2. Удобная регуляция температуры во всех комнатах.
3. Отсутствие необходимости вмешательства для регулировки нагрева – все происходит в автоматическом режиме, после первой установки.
4. Работает как кран, и может полностью перекрывать подачу теплоносителя к радиатору.

Терморегулятор на выходе из батареи

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

термостата living eco – Установка

Watch this video on YouTube

Настройка

Как-то все просто получилось в нашей инструкции. Пожалуй, это идеальный случай, когда не потребовалась установка клапана или его замена. Такая работа может быть выполнена любым человеком, без какой-либо подготовки и навыков. Но так бывает далеко не всегда. Чаще придется действовать так.

Шаг 1 – спускаем воду из радиатора

Начинаем с того, что спускаем из радиатора всю воду. Возможно, вам придется подождать некоторое время после перекрытия крана, пока теплоноситель остынет, чтобы не получить ожог. Для слива нужно выкрутить гайку или заглушку в верхней и в нижней части радиатора. Подставляем снизу ведро, и ждем, пока течь не прекратится.

Термостатические головки

Термостатические элементы на терморегуляторы отопления бывают трех видов — ручные, механические и электронные. Они выполняют одни и те же функции, различаются разным уровнем комфорта и возможностями.

Ручные

Ручные термостатические регуляторы работают как обычный кран — поворачивая регулятор в ту или другую сторону, регулируется пропуск количества теплоносителя. Самые дешевые и надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства недорогие, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Сложное устройство, которое поддерживает заданную температуру автоматически. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен антифризом. Антифриз имеет большой коэффициент расширения — при нагревании он сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока антифриз в сильфоне не нагрелся, шток поднят. При повышении температуры, цилиндр увеличивается в размерах (расширяется антифриз), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и антифриз в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, объем теплоносителя проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении поддерживается корректно, но вообще дельта зависит от того, насколько инертным является антифриз в сильфоне. Он заполняться может каким-то газом вместо антифриза. Газы быстрее реагируют на изменения температуры, чем антифриз, но технологически их производить сложнее.

Антифриз или газ в сильфоне — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка 0,5 °С, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механический термостатический регулятор должен по направлению в комнату. Так измеряется температура точнее. Из-за приличных размеров, такой способ установки возможен не всегда. Также можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с регулятором при помощи капиллярной трубки. Распологается он в любой точке, в который вам удобнее измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Регулировка батарей отопления Система отопления

На данной вкладке мы постараемся помочь подобрать для дачи правильные части системы.

Система отопления включает, провода или трубы, автоматические развоздушиватели, фиттинги, радиаторы, циркуляционные насосы, расширительный бачок терморегуляторы котел отопления, механизм управления тепла, крепежную систему. Любой узел однозначно важен.

Поэтому соответствие перечисленных частей конструкции необходимо планировать правильно. Сборка обогревания коттеджа включает разные устройства.

Регулировка батарей отопления

Регулировка температуры в батареях ранее казалась чем-то из области фантастики.

Для того, что бы снизить излишнюю температуру в квартирах просто открывалась форточка, а для того, что бы тепло не улетучивалось из прохладного помещения, окна и все щели заклеивали и наглухо забивали.

Так продолжалось до весны, и только после окончания отопительного сезона внешний вид квартиры приобретал хоть немного пристойный вид.

Сегодня технологии шагнули далеко и мы уже не беспокоимся по поводу того, как регулировать батареи отопления. Появились новые, более действенные и прогрессивные методы регулирования температурного режима в помещении, и более подробно о них мы расскажем далее.

Обыкновенные краны, которые монтируются в батареи, а так же специальные вентили могут помочь частично решить проблему. Перекрывая доступ потока горячей воды к системе, или снижая его, вы запросто изменяете температуру в своем доме.

Еще более простой и надежной системой является использование особых автоматических головок. Их монтируют под клапаном, и с их помощью (а именно, с помощью термодатчика), можно регулировать температуру в системе.

Как это работает? Головка наполняется составом, который очень чувствителен к изменениям температурного режима, по этому клапан сможет сам среагировать на чрезмерное повышение температуры, и сможет вовремя закрыться, не допустив перегрева батарей.

Вам хочется более современного и инновационного решения, которое подскажет вам, как регулировать температуру батареи отопления, и даже практически не участвовать в данном процессе? Тогда обратите внимание на такие два способа:

• Вариант первый предусматривает монтирование в комнате одного радиатора, который закрывается специальным экраном, а температура в системе регулируются с помощью приспособлений под названием термостат и сервопривод.
• Далее рассмотрим способ регулирования температурного режима в доме с несколькими радиаторами. Особенности такой системы заключаются в том, что у вас будет не одна, а несколько зон для регулирования температуры. Так же вы не сможете сделать вход клапанов регулировки в горизонтальный трубопровод, и вам придется оборудовать специальную нишу для обслуживания, к которая будет включать специальный подающий трубопровод с монтированными отсечными кранами, а так же «обратку» с клапанами для сервопривода.

Отметим, что существует два основных метода регулировки, преимущества которых очевидны:

• Возможность регулирования уровня температуры воды, поступающей в систему, особым автоматическим агрегатом, который основывает свою работу на показателях вмонтированных в систему датчиков;
• Монтирование в систему устройства, которое будет производить контроль, и регулировать температуру не во всей системе, а в каждой отдельно взятой батарее. Чаще всего для этого используют фабричные регуляторы, которые монтируются на самих батареях.

Взвесив все особенности вашего помещения, выберите тот метод, который вам подходит лучше всего.

Виды отопительных систем и принцип регулировки радиаторов

Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

В случае индивидуального отопления, регулировка проходит легче, когда:

1. Система запитана от мощного котла.
2. Каждая батарея обустроена трехходовым краном.
3. Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

• В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
• Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
• Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

Принцип работы

Работает терморегулятор так:

1. Меняется температура воздуха в помещении. Например, она растет. Это приводит к увеличению объема цилиндра. В результате сильфон растягивается.
2. Увеличенный сильфон давит на размещенный под ним шпиндель.
3. Шпиндель вызывает давление на шток и конус (золотник). Последний опускается вниз и частично или полностью перекрывает поток нагретой жидкости.
4. Батарея начинает остывать, температура в помещении падает, что приводит к уменьшению объема сильфона.
5. Пружина давит на шпиндель или конус, и оба элемента поднимаются вверх, что увеличивает поток теплоносителя.
6. Радиатор нагревается, поднимая температуру в помещении. В то же время увеличивается цилиндр. Цикл повторяется.

Наиболее прогрессивные терморегуляторы для радиаторов способны регулировать температуру с точностью до 1 °С. Конечно, этот показатель может быть и хуже. Все зависит от того, какой тепловой агент находится в середине сильфона. Если он быстро реагирует на изменение климата в помещении, то точность является высокой.

Работа всех терморегуляторов на батареях приводит к тому, что часть радиаторов всегда остается холодной. Это понятно, ведь ограничивается поток теплоносителя. Однако холодными батареи могут быть и из-за засорения или наличия воздуха. Обнаруживают эти проблемы путем снятия термоголовки и ожидания. Если через некоторое время поверхность радиатора стала полностью теплой, то проблем нет.

Не всегда терморегуляторы для радиаторов могут корректно работать. Это происходит из-за следующих факторов:

1. Закрытия шторой.
2. Сквозняков.
3. Попадания прямых солнечных лучей.
4. Дополнительных источников тепла.

Терморегуляторы для радиаторов бывают разных видов. Причем их классифицируют по двум признакам:

1. Тип термоголовки.
2. Вид теплового агента.

Согласно первому критерию бывает:

1. Ручной терморегулятор для батарей отопления.
2. Механический.
3. Электронный.

Первый вид представляет собой обычный вентиль с простой крышкой, которую нужно крутить вправо-влево своими руками. Ее вращение приводит к поднятию/опусканию золотника в кране. Понятно, что такой регулятор нуждается в постоянной опеке, ведь когда становится слишком тепло, нужно перекрывать вентиль. а когда становится холодно, опять нужно подходить к терморегулятору и менять положение его крышки. Радует только то, что, когда такие манипуляции надоедают, можно легко снять крышку и на ее место поставить автоматический терморегулятор. Заменять клапан не нужно, ведь он универсален.

Термостат с механической головкой также требует ручной настройки. Однако она проводится только один раз. Далее температура регулируется в автоматическом порядке. Строение механической головки описано выше. Выставление нужного уровня температуры происходит путем поворота крышки термоголовки. В большинстве случаев на крышке есть отметки «больше-меньше» или цифры от 1 до 5-7.

Некоторые модели имеют выносной датчик. Он соединяется с основанием с помощью капиллярной трубки.

Электронные терморегуляторы на батареи являются самыми совершенными, ведь имеют очень много полезных опций. Также они отличаются наибольшими размерами. Это обусловлено тем, что электронный блок управления, а также сервопривод требуют электрической энергии. Во многих моделях ее источником выступают батарейки или съемные аккумуляторы. А находятся они, конечно, в корпусе.

Главная особенность электронных терморегуляторов для радиаторов заключается в возможности работать в нескольких режимах и самостоятельно изменять их. То есть на ночь, на выходные или на время отсутствия людей в квартире можно выставить сниженную температуру. Далее можно настроить термоголовку так, чтобы за несколько часов до появления жителей в квартире или доме произошла смена режима, и помещение прогрелось до нужной температуры.

Регулировка отопления подачей или обраткой

Частично отрегулировать нагрев всех отопительных приборов в квартире или доме можно с помощью так называемой гидравлической балансировки. Для более равномерного распределения воды в системе применяют установку терморегуляторов и кранов на всех батареях. При настройке системе проверяется температура «обратки» в радиаторах. Она должна иметь разницу +\- 1 градус Цельсия.

Балансировка проводится при полностью (на максимум) открытых термоголовках. Для проверки температуры обратки используется контактный термодатчик, например, в мультиметре.

Для радиаторов с повышенной температурой выходной трубы уменьшают сечение входной и проверяют систему еще раз.

Монтаж автоматических регуляторов отопления

Нижеизложенная инструкция поможет установить терморегулятор как на алюминиевые, так и на биметаллические радиаторы.

Если радиатор подключен к рабочей системе отопления, то из него следует слить воду. Сделать это можно с помощью шарового крана, запирающего вентиля или любого другого устройства, блокирующего подачу воды из общего стояка.

После этого открывают клапан батареи, располагающийся в области места поступления воды в систему, перекрывают все краны.

После того, как из батареи была устранена вода, ее необходимо продуть, чтоб убрать воздух. Также это можно сделать с помощью крана Маевского

На следующем этапе выполняют снятие адаптера. Перед процедурой пол застилают материалом, хорошо поглощающим влагу (салфетками, полотенцами, мягкой бумагой и т.д.).

Корпус клапана фиксируют при помощи разводного ключа. В это же время вторым ключом откручивают гайки, находящиеся на трубе и адаптере, который располагается в самой батареи. Далее откручивают адаптер от корпуса.

При откручивании адаптера может потребоваться использование клапана, расположенного внутри батареи

После демонтажа старого адаптера происходит установка нового. Для этого помещают в конструкцию адаптер, закручивают гайки и воротник, после чего с помощью чистого материала тщательно очищают внутреннюю резьбу. Далее очищенную резьбу оборачивают несколько раз сантехнической водопроводной белой лентой (ее приобретают отдельно в специализированных магазинах), после чего плотно закручивают адаптер, а также радиатор, угловые гайки.

Резьбу необходимо оборачивать сантехнической запорной лентой почасовой стрелке, сделав 5-6 оборотов

Важно, чтобы лента ложилась ровно, поэтому необходимо своевременно ее разглаживать, если это нужно. Как только установка адаптера будет завершена, необходимо приступить к снятию старого и монтажу нового воротника. В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга

В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга

Как только установка адаптера будет завершена, необходимо приступить к снятию старого и монтажу нового воротника. В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга.

Далее происходит монтаж самого терморегулятора. Для этого, следуя по стрелкам, изображенным на корпусе, его устанавливают на воротник, после чего, фиксируя клапан разводным ключом, затягивают гайку, которая находится между регулятором и клапаном. В это же время с помощью второго ключа гайку плотно закручивают.

Важно во время установки термостата не повредить резьбу, а после закручивания проверить прочность соединения, чтобы при запуске воды избежать протечек

На завершающем этапе необходимо открыть вентиль, заполнить батарею водой, убедиться в работоспособности системы, отсутствии протечек, установить определенную температуру.

В двухтрубной системе можно установить терморегуляторы на верхней подводке.

8 умных термостатов, которые лучше всего купить в Великобритании в 2022 году

Good Housekeeping UK

Когда большинство из нас думает об «умном» доме, мы представляем себе футуристические элементы управления освещением, видеодомофоны, подключенные охранные сигнализации, роботы-пылесосы и приложения управляемые приборы работают вместе, чтобы сделать нашу жизнь проще. Но, по правде говоря, самая захватывающая — да, захватывающая — высокотехнологичная домашняя инновация последнего десятилетия — это умный термостат.

Лучшие интеллектуальные термостаты позволяют легко контролировать температуру в каждой комнате дома из любой точки мира с помощью вашего смартфона. Они могут учиться, когда вы дома или по дороге с работы, соответствующим образом регулируя температуру и давая вам представление о том, сколько энергии вы используете.

И хотя в прошлом для понимания таких инноваций требовалось образование в области ракетостроения, такие бренды, как Nest, Hive, Tado и Honeywell, усердно работали над созданием интеллектуальных термостатов, которые идеально впишутся в наши дома. Они интуитивно понятны в использовании, более доступны по цене, чем когда-либо, и ими даже можно управлять с помощью новейших систем голосового управления, таких как Google Assistant и Amazon Alexa.

• Лучший интеллектуальный термостат для большинства людей

  Google Nest Learning Smart Thermostat 3-го поколения

  КУПИТЬ СЕЙЧАС

  Подробнее

  КУПИТЬ СЕЙЧАС

• Лучший интеллектуальный термостат для простоты

  Дрейтон Уайзер

  КУПИТЬ СЕЙЧАС

  Подробнее

  КУПИТЬ СЕЙЧАС

• Интеллектуальный термостат с оптимальным соотношением цены и качества

  Улей Термостат Мини

  КУПИТЬ СЕЙЧАС

  Подробнее

  КУПИТЬ СЕЙЧАС

• Лучший интеллектуальный термостат для универсальности

  Умный термостат Tado V3+

  КУПИТЬ СЕЙЧАС

  Подробнее

  КУПИТЬ СЕЙЧАС

• Лучший интеллектуальный термостат для зонального отопления

  Honeywell Evohome

  КУПИТЬ СЕЙЧАС

  Подробнее

  КУПИТЬ СЕЙЧАС

• Лучший интеллектуальный термостат для простоты использования

  Термостат Google Nest E

  КУПИТЬ СЕЙЧАС

  Подробнее

  КУПИТЬ СЕЙЧАС

• Лучший интеллектуальный термостат для удобства

  Интеллектуальный термостат Honeywell T6

  КУПИТЬ СЕЙЧАС

  Подробнее

  КУПИТЬ СЕЙЧАС

• Лучший интеллектуальный термостат для дизайна

  Интеллектуальный термостат Netatmo для индивидуального котла

  КУПИТЬ СЕЙЧАС

  Подробнее

  КУПИТЬ СЕЙЧАС

Загрузи больше Показывай меньше

Как работают интеллектуальные термостаты?

По сути, умный термостат подключает ваш котел к вашему Wi-Fi. Соединив их вместе, вы сможете управлять отоплением своего дома с помощью приложения для смартфона, где бы вы ни находились — на диване, в постели или вне дома.

Большинство систем состоят из беспроводного концентратора (который подключается к вашему котлу) и беспроводного контроллера термостата, который может быть установлен на стене или на столе, питаться от батареи или от сети. Лучшие интеллектуальные термостаты оснащены отдельными интеллектуальными радиаторными клапанами, которые позволяют создавать различные зоны нагрева и регулировать время и продолжительность обогрева каждой комнаты.

Но помимо того, что интеллектуальные термостаты работают как дистанционное управление отоплением, их легко программировать по сравнению со старомодными настенными кнопочными конструкциями. У некоторых есть сенсорные дисплеи в стиле планшетов, в то время как у всех есть еженедельные, ежедневные и почасовые расписания через приложения для смартфонов. Это дает пользователю полный контроль, что может помочь уменьшить счета за отопление.

Более того, некоторые системы, такие как Nest, являются «самообучающимися» (подробнее об этом ниже). Это означает, что они определяют, насколько теплая температура вам нравится, а когда вас нет дома, они могут скорректировать график для максимального комфорта и экономии энергии. Некоторые другие могут использовать GPS-местоположение вашего телефона, чтобы предсказать, когда вы направляетесь домой, или автоматически выключать отопление, когда вы уходите.

Как команда GH Tech тестирует интеллектуальные термостаты

Мы проверяем производительность, простоту использования и дизайн некоторых лучших интеллектуальных термостатов, доступных в Великобритании. Также смотрим, насколько интуитивно понятны их настройки, как быстро котел реагирует на команды и насколько эффективны любые датчики движения и открытого окна. Мы оцениваем приложение для смартфона по тому, насколько хорошо оно устанавливает и корректирует графики и насколько подробны отчеты об энергопотреблении. Мы также оцениваем простоту навигации в приложении и возможность включать и выключать обогрев в зависимости от местоположения вашего смартфона. Мы исследовали лучшие интеллектуальные термостаты, доступные независимо от вашего бюджета или от того, хотите ли вы обогреть особняк или мезонет. Наш обзор ниже представляет собой сочетание нашего практического тестирования и тщательного исследования.

Лучший интеллектуальный термостат для большинства людей

amazon.co.uk

Google Nest Learning Smart Thermostat 3-го поколения

185,64 фунтов стерлингов

КУПИТЬ СЕЙЧАС

Лучший интеллектуальный термостат для простоты

amazon.co.uk

Дрейтон Уайзер

208,99 фунтов стерлингов

КУПИТЬ СЕЙЧАС

Интеллектуальный термостат по оптимальной цене

amazon.co.uk

Улей Термостат Мини

£109,98

КУПИТЬ СЕЙЧАС

Лучший интеллектуальный термостат для универсальности

amazon. co.uk

Умный термостат Tado V3+

148,00 фунтов стерлингов

КУПИТЬ СЕЙЧАС

Лучший интеллектуальный термостат для зонального отопления

amazon.co.uk

Honeywell Evohome

272,95 фунтов стерлингов

КУПИТЬ СЕЙЧАС

Лучший интеллектуальный термостат для простоты использования

argos.co.uk

Термостат Google Nest E

Лучший умный термостат для удобства

amazon.co.uk

Интеллектуальный термостат Honeywell T6

150,00 фунтов стерлингов

КУПИТЬ СЕЙЧАС

Лучший интеллектуальный термостат для дизайна

amazon.co.uk

Интеллектуальный термостат Netatmo для индивидуального котла

147,66 фунтов стерлингов

КУПИТЬ СЕЙЧАС

Сколько стоит умный термостат?

‎

В настоящее время существует множество интеллектуальных термостатов на выбор, и большинство из них стоят от 100 до 200 фунтов стерлингов без профессиональной установки. Мини-термостат Hive — один из самых дешевых — 119 фунтов стерлингов., включая концентратор, который подключается к вашему маршрутизатору, в то время как Google Nest Thermostat E стоит около 199 фунтов стерлингов, а стартовый комплект Tado — 179 фунтов стерлингов.

Если вы устанавливаете интеллектуальные радиаторные клапаны, они стоят от 30 фунтов стерлингов каждый, но большинство брендов предлагают скидки на упаковку из нескольких штук. Стоит проверить, есть ли какие-либо дополнительные расходы на подписку с выбранной вами маркой интеллектуального термостата. Например, Tado предлагает несколько умных дополнительных функций за 2,99 фунтов стерлингов в месяц, а у Hive есть аналогичная подписка за 3,99 фунтов стерлингов в месяц.

Можно ли установить умный термостат самостоятельно?

‎

Установка большинства интеллектуальных термостатов проста, если вы довольны проводами и электрикой. Например, Google называет установку своего Nest «простым проектом DIY, который занимает от 20 до 30 минут», но также предлагает услугу установки, используя свою сеть установщиков Nest Pro. Hive предлагает услугу Pro Install, когда вы заказываете оборудование через свой веб-сайт. Tado предлагает установку своими руками и инструкции для более чем 16 000 совместимых систем отопления, а также техническую поддержку, в то время как Evohome и Drayton Wiser от Honeywell можно установить своими руками, но они немного сложнее, чем большинство других, поскольку представляют собой целые домашние системы с несколькими интеллектуальными термостатами. .

Обязательно проверьте совместимость с вашей системой центрального отопления на веб-сайте производителя термостата, если вы планируете выполнять установку самостоятельно.

Может ли умный термостат сэкономить деньги на счетах за электроэнергию?

‎

Это зависит от того, как вы используете отопление. но, по оценкам Nest, британские клиенты могут сэкономить от 8,4 до 16,5% на счетах за отопление, Tado оценивает до 31%, а Hive говорит, что возможна экономия до 110 фунтов стерлингов в год.

В то время, когда цены на энергию в Великобритании стремительно растут, экономия на отоплении будет важна для всех нас, но чтобы получить максимальную отдачу от обещанной умными термостатами экономии, вам нужно будет работать с технологией, а не просто полагайтесь на то, что он делает какое-то волшебство. Интеллектуальные термостаты записывают все ваши данные об отоплении и позволяют вам видеть, как меняется потребление энергии с течением времени. Это может быть бесценной информацией, особенно потому, что простое выключение термостата по-прежнему является наиболее эффективным способом снижения энергопотребления.

Умный термостат с отслеживанием местоположения сможет автоматически отключать отопление, когда никого нет дома, а многозонные конструкции позволяют обогревать только определенные комнаты дома. Мы рекомендуем выделить время, чтобы запланировать отопление, вместо того, чтобы позволить технике взять на себя нагрузку.

Стоит ли приобретать умный термостат?

‎

Помимо того, что удаленное (а теперь и голосовое управление) отопление из любой точки мира удобно, стоит приобрести умный термостат, если вы хотите узнать об использовании энергии и понять свои счета за отопление.

Вам понадобится Wi-Fi и смартфон. После того, как все это настроено, сочетание отслеживания геолокации, расширенного планирования и компьютерного обучения поможет вам увидеть, где и когда вы тратите энергию впустую, а эти системы с интеллектуальными радиаторными клапанами предотвратят ненужное отопление отдельных комнат.

Как купить лучший умный термостат

‎

При покупке интеллектуального термостата следует учитывать несколько моментов, и мы думаем, что вам следует помнить о следующих основных факторах:

Дисплей и элементы управления: Все интеллектуальные термостаты обеспечивают управление и планирование через приложение для смартфона, но если кто-то дома не пользуется современным мобильным телефоном или менее разбирается в технологиях, стоит поискать термостат с всеобъемлющий и интуитивно понятный дисплей. Например, оригинальный интеллектуальный термостат Hive предлагает больше возможностей управления на экране, чем более дешевый мини-термостат Hive, а Evohome от Honeywell включает в себя полный интерфейс с сенсорным экраном для удобного управления температурой в каждой комнате.

Самообучение: Некоторые интеллектуальные нагревательные термостаты являются самообучающимися, то есть они могут оценить, сколько времени требуется вашему дому, чтобы достичь желаемой температуры, а затем скорректировать ваш график, чтобы убедиться, что в вашем доме температура, которую вы хотите, когда ты хочешь это.

Платформы для умного дома: Когда вы инвестируете в умный термостат, подумайте обо всем вашем умном доме. У вас также есть видеодомофон, камеры видеонаблюдения или предпочтительная система голосового управления? Каждый бренд имеет тенденцию работать со своими собственными продуктами, поэтому может быть разумно придерживаться того, что вы знаете. Стоит знать, что скоро появится новый протокол, который помогает смарт-устройствам общаться, под названием «Материя». Он разработан совместно Amazon, Apple, Google и многими другими производителями для устранения несовместимостей.

Горячая вода и отопление: Если вы живете в доме с отдельными системами отопления и горячего водоснабжения, некоторые интеллектуальные термостаты, такие как Tado, дают вам приложение для управления ими обоими. Это может быть очень удобно, если вам нужно включить горячую воду и подготовить ее к возвращению домой. Не все системы делают это, и это может стоить дополнительно.

Отслеживание местоположения: Если вы постоянно находитесь вне дома и не придерживаетесь регулярного графика, отслеживание местоположения с помощью GPS может быть очень удобным. Умные термостаты могут отслеживать ваше местоположение с помощью телефона и узнавать ваш распорядок дня, соответствующим образом корректируя график центрального отопления.

Зоны обогрева: Создание зон обогрева позволяет лучше контролировать различные части дома. Это может быть либо за счет использования нескольких термостатов — например, одного наверху и одного внизу, — либо путем инвестирования в некоторые интеллектуальные термостатические радиаторные клапаны, которые дают вам контроль над каждой комнатой для потенциально большей экономии.

Голосовое управление: Если вы уже используете Amazon Alexa дома, имеет смысл купить умный термостат, который также совместим с Alexa, вместо того, чтобы внезапно переключаться на Google Assistant или Apple HomeKit и учиться настраивать и ориентироваться в совершенно новой экосистеме.

Китайский производитель комнатных термостатов, термостатические клапаны радиатора, поставщик домашних термостатов

Новое поступление

GIF

Свяжитесь сейчас

GIF

Свяжитесь сейчас

Видео

Свяжитесь сейчас

GIF

Свяжитесь сейчас

GIF

Свяжитесь сейчас

GIF

Свяжитесь сейчас

Свяжитесь сейчас

GIF

Свяжитесь сейчас

Свяжитесь сейчас

GIF

Свяжитесь сейчас

Горячие продукты

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Термостат

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Комнатный термостат

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/завод, Торговая компания
	Основные продукты:	Комнатные термостаты , Термостатические радиаторные клапаны , Домашние термостаты , Влавес , Капилляр. ..
	Сертификация системы менеджмента:	ИСО 9001

Wuxi Huishan Automatic Controller Co., Ltd — всемирно известная технологическая компания, специализирующаяся на отоплении, вентиляции и кондиционировании воздуха. Основанная в 1988 году, компания распространила свой бизнес более чем на 38 стран Европы, Америки и Юго-Восточной Азии.

За 30 лет своего существования компания построила стандартную современную фабрику площадью более 8400 квадратных метров с современным оборудованием и лабораториями. Здесь работает почти 120 сотрудников, среди которых треть технических…

Просмотреть все

Сертификаты

7 шт.

Сертификат ISO9001

EN215 сертификат термостатического радиаторного клапана TF-6 +DN15-B

Сертификат CE на комнатные термостаты серии TR 1

Сертификат CE на комнатный термостат серии TR-TA3

Сертификат CE на трубные термостаты серии WPR

Сертификат CE термостата нагрева серии G

Сертификат CE для приводов серии DR

Пошлите Ваше сообщение этому продавцу

* Откуда:

* Кому:

г-жа генеральный директор

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

Ева Термо | evehome.com



С легкостью контролируйте температуру в помещении с помощью приложения, Siri, расписания или в зависимости от вашего присутствия.

Автономные расписания

Siri Voice Control

Bluetooth & Thread

Легкая настройка без моста

Высокая конфиденциальность данных

Сделано в Германии

Shop Now

Maximize Comfort и Comfortiance …

0485



Нагрейте каждую комнату по своему усмотрению.

Установите оптимальную температуру в каждой комнате для хорошего самочувствия и хорошего сна. Установите температуру в спальне на 17 градусов, в гостиной на 21 градус, а утром нагрейте ванную до 23 градусов.



Экономить энергию стало проще.



Eve Thermo автоматически приостанавливает отопление, когда вы проветриваете помещение, обнаруживая резкие перепады температуры или благодаря полной интеграции с Eve Door & Window (требуется домашний концентратор).

Обнаружение открытого окна

Экономить энергию стало проще.



Eve Thermo автоматически приостанавливает отопление, когда вы проветриваете помещение, обнаруживая резкие перепады температуры или благодаря полной интеграции с Eve Door & Window (требуется домашний концентратор).

Окно открыто

Пауза обогревателя

Перспектива.

Помимо Bluetooth, Eve Thermo поддерживает Thread. Эта технология делает вашу сеть умного дома более отзывчивой, надежной и расширяет ее охват — все, что вам нужно, — это HomePod mini или новый Apple TV 4K. Thread также является основой нового стандарта Matter. Подробнее о цепочке

Варианты использования

Привет, Siri работает для всех.

Отопление по требованию: у Сары не бывает двух одинаковых дней. Вот почему ее дом отапливается в соответствии с требованиями. Таким образом, независимо от того, хотят ли дети, родители или бабушка и дедушка согреть помещение, любой может управлять отоплением с помощью своего HomePod mini, просто сказав: «Эй, Сири, установи температуру в гостиной на 21 градус».

Готово и готово к работе в течение нескольких минут.

Eve Thermo устанавливается быстро и легко: отвинтите имеющийся термостат вручную или с помощью гаечного ключа, привинтите Eve Thermo и установите новый интеллектуальный радиаторный клапан всего за несколько шагов с помощью приложения Eve. И нет необходимости беспокоиться о замене термостатов, так как вероятность утечки воды нулевая. Посмотреть видео установки

Режим отпуска.

Собираетесь за город? С помощью крана вы можете снизить температуру во всем доме, когда его нет дома. Теперь, пока вы исследуете мир, режим «Отпуск» приостанавливает ваши расписания и поддерживает установленную вами температуру.

Защита и обслуживание.

Eve Thermo предотвращает образование накипи в вашем радиаторе, поскольку он регулярно открывает клапан. А благодаря встроенной защите клапана от замерзания вам больше никогда не придется беспокоиться о том, что ваши трубы замерзнут.

Удобно во всех отношениях.

100% конфиденциальность

Полная интеграция

Перспективная технология

«Eve Thermo — это хорошо спроектированное устройство с соответствующим приложением».

— Технический консультант —

«Elgato Eve Thermo — это просто самый крутой способ управления вашими радиаторами, он решает реальную проблему и его установка не составляет труда».

– Trusted Reviews –


«Так что, если вам надоело вставать и вставать, чтобы отрегулировать отопление, термос Eve может сэкономить вам некоторые усилия».

— TheNextWeb —

Eve Thermo можно управлять с помощью приложения Eve, приложения Home и Siri.

Control

Set schedules

Set temperature offset

Enable child lock

Vacation mode

Install firmware updates

Configure guest access

yes

yes

yes

yes

yes

yes

нет

да

нет

нет

№

NO

NO

Да

Да

NO

NO

NO

NO

NO

NO

Хорошо, чтобы знать

EVE THERMO – Минимальная потока устройства. Но что это значит?

Нужен ли мне сантехник, чтобы установить Eve Thermo?

Нужно ли подписываться или регистрироваться?

Будет ли Eve Thermo продолжать работать в случае отключения электроэнергии или проблем с подключением к Интернету?

Получите максимум от Eve Thermo с домашним концентратором*

Конфиденциальность по замыслу. Что происходит дома, остается дома.

Основы HomeKit: как управлять домом с помощью комнат, зон и домов

Нужна помощь? Свяжитесь с нами!

Дополнительная информация



Технические подробности

• iPhone или iPad с последней версией iOS/iPadOS
• Для автоматического управления этим аксессуаром с поддержкой HomeKit вдали от дома требуется HomePod или Apple TV (4-го поколения или новее) как домашний центр

Valve Compatibility

M 30 x 1,5

Supplied adapters: Danfoss RA, RAV, RAVL

Power

2x AA Replaceable Batteries

Wireless Connection

Bluetooth Low Energy, Thread

Dimensions

54 x 67 x 85 мм

В коробке

Eve Thermo, 2 сменные батареи AA, крепежный винт, набор переходников (Danfoss RA, RAV, RAVL), краткое руководство





Сделано в Германии компанией EUROtronic.

Eve Thermo прост в установке:
Видео по установке
Краткое руководство



Поздоровайтесь с Thread.

Конфиденциальность

Термостатические клапаны HONEYWELL

Поиск по категориям

ПРИНАДЛЕЖНОСТИ ДЛЯ ПРИВОДА

ПРИНАДЛЕЖНОСТИ ДЛЯ ОСУШИТЕЛЯ ВОЗДУХА

Шаровой кран

АККУМУЛЯТОР

ВОЗДУХОДУВКА

ДВУСТВОРЧАТЫЙ КЛАПАН

КАТУШКА

ПРИНАДЛЕЖНОСТИ ДЛЯ КОМПРЕССОРА

КОНТАКТОР

КОНТРОЛЛЕР

Контроллер экономайзера

ЭЛЕКТРИЧЕСКИЙ ПРИВОД

ЭЛЕКТРИЧЕСКОЕ РЕЛЕ

ЭЛЕКТРОННЫЕ ПРИНАДЛЕЖНОСТИ

ФИЛЬТР

ЗАПОРНЫЙ КЛАПАН

Управление ОВКВ

ГИДРОНИКС

КОНТРОЛЬ УРОВНЯ

МОТОР

МОТОР

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

Пневматический привод

ПНЕВМАТИЧЕСКИЙ КЛАПАН

КОНТРОЛЬ ДАВЛЕНИЯ

ПРИНАДЛЕЖНОСТИ ДЛЯ НАСОСА

ПРИЕМНЫЙ БАК

ВЫПРЯМИТЕЛЬ

ОХЛАЖДЕНИЕ

ХОЛОДИЛЬНОЕ ПРИНАДЛЕЖНОСТЬ

РАСТВОРИТЕЛЬ

СТАЛЬНАЯ КОЛПАЧКА

Датчик температуры

ТЕПЛОВОЙ ПРЕДОХРАНИТЕЛЬ

ТЕРМОСТАТ

ПРИНАДЛЕЖНОСТИ ДЛЯ ТЕРМОСТАТА

ПРЕОБРАЗОВАТЕЛЬ

ЛОВУШКА

КЛАПАН

ПРИНАДЛЕЖНОСТИ ДЛЯ КЛАПАНА

ЧРП

ПРОВОД

Приводы электрические

Приводы, огонь и дым

Приводы, Пневматические

Шкафы управления и корпуса

Контроль горения

Компрессоры, Воздушные

Контроллеры, ОВиК

Демпферы, ОВиК

Фитинги, Пневматические HVAC

Манометры, давление

Теплообменники

Мониторы, Газы/Электричество

Пневматические поставки HVAC

Пневматическое управление

Насосы-центробежные

Реле и контакторы

Датчики и термометры

Детекторы дыма, канальные

Конденсатоотводчики и специальные продукты

Тестовые инструменты

Защитные кожухи термостата

Термостаты

Преобразователи

Таблица выбора трансформатора

Преобразователи частоты

VAV-контроллеры и коробки

Беспроводное управление HVAC

Подготовка

Полезно знать

• Нужна помощь сейчас? Нажмите здесь или позвоните по телефону 1-800-227-9800
• регистр
• Зачем регистрироваться?
• Скачать заявку на кредит

Honeywell Термостатические радиаторные клапаны

Радиаторные клапаны, один из самых простых способов контроля температуры, устанавливаются быстро. Они непосредственно заменяют ручные запорные вентили на радиаторах отопления. Они доступны с различными корпусами клапанов и конфигурациями датчиков, поэтому вы можете выбрать модель, которую проще всего установить.

ТИПИЧНЫЕ УСТАНОВКИ

Термостатические приводы Honeywell

Термостатические радиаторные клапаны Braukmann

Самая быстрая окупаемость энергии! • Простота установки • Отсутствие проводки
По сравнению с другими вариантами энергосбережения, термостатические радиаторные клапаны представляют собой один из наиболее ЭКОНОМИЧЕСКИ ЭФФЕКТИВНЫХ способов сократить общие счета за отопление! Недавнее исследование энергосбережения, проведенное несколькими федеральными учреждениями, пришло к выводу, что термостатические радиаторные клапаны являются лучшим вложением энергии в расчете на BTU, доступным в настоящее время.

• Диск седла клапана, изготовленный из упругого материала, обеспечивает герметичность в системах с паром или горячей водой.
• Корпус из никелированной литой латуни с рабочими частями в патронной вставке для удобства обслуживания.
• Не требует электрических соединений.
• Все рабочие части заменяемы, пока клапан находится в рабочем состоянии, под давлением.
• Клапан нормально открытый без установленного блока управления.

ПРОМЕЖУТОЧНОСТЬ КЛАПАНА
РАЗМЕР	ВОДА	ПАР
1/2″	4,6 резюме	127 МБЧ
3/4″	5,8 резюме	162 МБЧ
1″	7,0 Cv	193 МБЧ
1-1/4″

МБЧ = 1000 БТЕ/час

Номинальное давление:

150# Вода, 15# Пар

ПРИМЕЧАНИЕ. Горизонтальные угловые клапаны специально разработаны для датчиков прямого монтажа, чтобы защитить их от излучаемого тепла.

T104A
Датчик прямого монтажа и шкала уставки. Включает встроенные ограничители. Не для использования в корпусе.

---

T104F
Установленное на клапане заданное значение с дистанционным датчиком 6,5 футов.

---

T104B
Настенный датчик и задатчик, соединенный с приводом клапана капилляром 6 футов 8 дюймов.

---

T104V
Антивандальный датчик прямого монтажа и шкала. Уставка под запорной крышкой. Заводская установка на 68°F.

---

T104C
Датчик дистанционного управления и диск дистанционного управления. Оба имеют отдельные 4,5-дюймовые капилляры.

Приводы клапанов большой производительности

Используйте эти приводы только с клапанами высокой производительности V110.

Термостатические радиаторные клапаны Honeywell для однотрубных паровых систем

Этот регулятор регулирует комнатную температуру однотрубных паровых радиаторов низкого давления или конвекторов. Он напрямую заменяет 1/8-дюймовый вентиляционный клапан и регулирует температуру, вентилируя радиатор при запросе тепла. Когда температура удовлетворяется, клапан закрывается. Образовавшееся скопление воздуха ограничивает поток пара. Обычно они монтируются с термостатической головкой прямого монтажа. Дистанционные операторы T100 также могут использоваться на корпусах клапанов Honeywell или Braukmann.

MPT
Положение: Нормально открытый

ТИПОВАЯ УСТАНОВКА

Honeywell T104/V110 Термостатический радиаторный клапан Аксессуары и запасные части

Honeywell Sparcomix AM-1 Series

Honeywell Sparcomix AM-1 точно регулирует, поддерживает и ограничивает температуру горячей воды до желаемого значения, выбранного Пользователь. При использовании в домашнем водоснабжении он обеспечивает защиту от ожогов и холода и экономит деньги. Установка 9.0242 Смесительный клапан Honeywell AM-1 на водонагревателе объемом 80 галлонов увеличивает полезный объем горячей воды до 120 галлонов за счет включения водонагревателя при более высокой температуре и смешивания ее до безопасной пригодной для использования температуры. В системах отопления он обеспечивает комфорт и защищает оборудование.

Особенности:

• Смесительные или отводные клапаны двойного назначения
• Постоянная температура воды при изменении условий эксплуатации
• Надежная работа при минимальном расходе 0,5 гал/мин
• Пропорциональный клапан (одновременное управление горячей и холодной водой)
• Экономия энергии за счет более низкой температуры подачи
• Защита от ожогов и переохлаждения, защита от теплового удара
• Ограничение температуры в любой точке
• Конструкция из никелированной латуни/бронзы, уплотнительные кольца из EPDM
• Полностью бронзовый дозатор
• Проходная конструкция (горячая и холодная на одном уровне)
• Макс. Нажмите. 150 фунтов на кв. дюйм (1034 кПа), темп. 212 Ф (100 С)
• Простота обслуживания и замены элементов
• Тефлон ^® с покрытием для предотвращения образования минералов и продления срока службы
• Конструкция с защитой от несанкционированного доступа
• Улавливатель клапана не требуется
• Одобрения: ASSE 1016 и ASSE 1017. Не подходит для использования в месте использования по ASSE 1070.

Термостатический клапан радиатора Shelly — Shelly Cloud

Живите комфортно и экономьте деньги!

Купить

Наслаждайтесь высокоэффективным управлением отоплением и экономьте на счетах за электроэнергию!

Shelly TRV оснащен перезаряжаемой батареей со сроком службы 2 года*! Вы можете заменить свой старый термостатический клапан на Shelly TRV менее чем за 5 минут на любом количестве радиаторов в вашем доме и иметь возможность контролировать их, где бы вы ни находились.
Установите Shelly TRV, чтобы активировать пользовательские сценарии в зависимости от времени, температуры или различных действий, и убедитесь, что вы и ваша семья всегда будете наслаждаться улучшенным управлением отоплением!
*Исходя из 5-месячного отопительного сезона.

Wi-Fi

Shelly TRV подключается напрямую к домашней сети Wi-Fi. Хаб не нужен!

Длительный срок службы батареи

До 2 лет работы от батареи при 5-месячном отопительном сезоне.

Аккумуляторная батарея

Shelly TRV оснащен полностью перезаряжаемой батареей.

Точное измерение температуры

Будьте в курсе температуры ваших радиаторов, где бы вы ни находились!

Широкий диапазон регулирования температуры

Установите температуру в помещении в диапазоне от 5°C до 30°C.

Быстрые профили

Устанавливайте профили и быстро переключайтесь между предопределенными настройками и расписаниями.

Индивидуальные расписания

Создавайте расписания на основе ваших планов и убедитесь, что вы всегда возвращаетесь домой в уютный дом.

Пользовательские сценарии

Установите пользовательские сценарии, комбинируя Shelly TRV с другими устройствами Shelly.

Поддержка внешнего датчика температуры

Подключите Shelly H&T или другой внешний датчик Wi-Fi для точного измерения температуры.

Управление котлом или насосом

Автоматическое управление котлом/насосом для экономии энергии.

Усовершенствованный дизайн

с учетом мельчайших деталей

Уникальный дизайн Shelly TRV и передовая технология управления отоплением делают его идеальным дополнением к вашему дому! Для вашего удобства и удобства вашей семьи мы также добавили светодиодный дисплей и сенсорные кнопки для настройки быстрых настроек.

Длительный срок службы батареи

Shelly TRV оснащен аккумуляторной батареей емкостью 6500 мАч, обеспечивающей до 2 лет автономной работы. Умный клапан дополнен портом USB-C для быстрой перезарядки примерно за 5 часов.

До

2 года На основании ок. 5 месяцев отопительного сезона

Раскройте весь потенциал Shelly TRV

, объединив его с другими устройствами из домашней сети!

Не позволяйте вашему отоплению пропадать зря!

Установите Shelly TRV на отключение отопления, когда датчик Shelly Door/Window2 обнаруживает, что окно в комнате остается открытым более 3 минут. Затем он автоматически увеличивает уровень температуры в помещении после закрытия окна.

Шелли TRV

Шелли Д/В 2

Настройте правильный нагрев с помощью точного измерения температуры.

Легко отслеживайте колебания температуры и поддерживайте комфортный уровень тепла в доме. Каждый радиаторный термостат может с полной точностью измерять температуру вокруг радиатора, но может иметь небольшие отклонения при измерении удаленных частей больших комнат. Подключите Shelly TRV к Shelly H&T или другому внешнему датчику Wi-Fi, чтобы получить точные измерения температуры для всего дома и автоматически отрегулировать поток тепла соответствующим образом.

Шелли TRV

Шелли H&T

Обогрев, но только по необходимости!

Нет необходимости поддерживать высокие уровни нагрева в редко используемых помещениях! Вместо этого вы можете установить оптимальную температуру и настроить TRV Shelly для увеличения уровня нагрева, как только датчик движения Shelly обнаружит движение в комнате в течение заданного периода времени.

Шелли TRV

Шелли Движение

Управление котлом и тепловым насосом.

Если у вас есть бойлер или водяной насос, все устройства ShellyTRV в вашем доме могут работать вместе, управляя этими устройствами через реле Shelly с помощью HTTP-команд или сцен.

Например: Если TRV Shelly во всех комнатах вашего дома полностью закрыты, котел и насос могут быть отключены. Однако, если хотя бы один TRV Shelly откроется, он может снова включить ваш котел и насос. Таким образом, Shelly TRV поможет вам значительно сократить потребление энергии на отопление и сэкономить деньги.

Shelly TRV

Shelly Relays

Shelly TRV работает почти со всеми типами радиаторов благодаря адаптерам для термостатических головок, которые входят в комплект. После настройки он подключается напрямую к вашей сети Wi-Fi и может быть легко добавлен в вашу систему домашней автоматизации.

1

Шаг 1

Снимите существующий термостатический клапан радиатора.

2

Шаг 2

При необходимости используйте один из адаптеров , входящих в комплект .

3

Шаг 3

Установите TRV Shelly на радиатор.

4

Шаг 4

Подключите Shelly TRV к домашней сети Wi-Fi и управляйте ею через приложение Shelly Cloud.

Shelly TRV можно управлять напрямую и без концентратора через смартфон с помощью приложения Shelly Cloud
. Управляйте и контролируйте отопление в вашем доме, устанавливайте быстрые профили, сцены, расписания и настраивайте параметры, где бы вы ни находились, через доступ к облаку или только в локальной сети!

Получите приложение Shelly Cloud. Доступно для iOS и Android.

Используйте устройства с одним локальным или централизованным сервером — вы можете полностью изолировать их от общедоступной сети Интернет. Shelly TRV изначально совместим с Home Assistant. Все остальные решения для домашней автоматизации могут отслеживать и контролировать Shelly TRV с использованием протоколов REST, MQTT и CoAP. Устройства Shelly также можно сгруппировать со всеми устройствами Shelly, а также с другими устройствами умного дома в домашней сети.

Ищу термостат Z-Wave с внешним/дистанционным датчиком – Аппаратное обеспечение

sebk-666 (Себастьян) 22 января 2022 г. , 9:45

#1

Привет,

В настоящее время все мои радиаторы оснащены термостатами Danfoss LC-13, такими как этот: занавеску, закрывающую его, что делает почти невозможным определение правильной температуры в помещении, поскольку в этом месте легко скапливается тепло.

В «старые времена» на этом радиаторе был термостат с прикрепленным к нему удаленным датчиком, например:

Сейчас я ищу решение/продукт, который позволит мне считывать другое место, чем расположение термостата, и соответственно управлять термостатом или клапаном.
В этой комнате у меня установлен мультисенсор, который позволяет мне получать более реалистичные показания температуры в помещении, но его невозможно использовать с термостатом LC-13, так как LC-13 управляется только путем установки целевого значения. температуры, а затем пытается отрегулировать открытие клапана на основе собственных показаний температуры.

В общем, мне нужен какой-нибудь «тупой» клапан Z-Wave и удаленный блок для считывания температуры и управления клапаном.
В идеале это должно быть какое-то интегрированное решение, в котором я только «разговариваю» с контроллером и говорю ему отрегулировать комнатную температуру, например, до температуры окружающей среды. 21°C (я не горю желанием реализовывать свой собственный контур управления с помощью автоматики HA на основе показаний температуры и положения вентилей).
Мне также не понадобился бы какой-то причудливый «физический пользовательский интерфейс», такой как, например. термостат Nest, хотя средства для ручной установки температуры были бы оценены.

Кто-нибудь может порекомендовать продукт для этого варианта использования?
Довольно сложно найти продукты в Google, поскольку «термостат», по-видимому, используется для обоих типов устройств, тех, которые я использую и которые присоединяются непосредственно к радиатору (клапану), и для тех термостатов типа Nest, которые являются только блоками управления.

Себастьян

Бебе Миша (Бебе Миша) 22 января 2022 г., 9:50

#2

TechniSat: Радиаторный термостат 2 [0000/9519] – Приводы – Умный дом | RU может быть? Я не уверен, как это работает при измерении температуры по другим показаниям, но почти уверен, что это возможно…

sebk-666 (Себастьян) 22 января 2022 г., 10:18

#3

Хм, мне кажется, это устройство того же типа, что у меня уже есть.
Вы устанавливаете температуру на термостате, и он использует собственное значение температуры для управления клапаном.
Не вижу возможности подключить внешний датчик.

Себастьян

Бебе Миша (Бебе Миша) 22 января 2022 г., 10:36

#4

Но если бы это работало только так, какая польза от части Z-wave?

Я предполагаю, что как-то можно управлять и извне, нужно только понять, как.

И другими способами. Вы можете использовать второй считыватель температуры, чтобы определить разницу температур и просто установить клапан на желаемую температуру + разницу.
Нравится:
На вентиле показывает 18. А внутри комнаты показывает 21.
Хочешь 23. Ставь вентиль на 20.

sebk-666 (Себастьян) 22 января 2022 г. , 11:24

#5

Он использует Z-Wave для передачи состояния «контроллеру» (будь то HA или блок, который предлагает Technisat), и им можно управлять удаленно, т.е. вы можете установить желаемую температуру с контроллера (и, например, использовать контроллер настроить график отопления).
То же самое делает и мой существующий термостат — есть также блок управления от Danfoss для людей, которые не хотят настраивать систему автоматизации, подобную HA.

Конечно, у меня также была идея просто адаптировать заданную температуру к разнице с фактической комнатной температурой. К сожалению, эта разница не постоянна.
Например, я хочу, чтобы комнатная температура была около 21°C, и с учетом более высокой температуры в месте расположения термостата я установил термостат на целевую температуру 25°C.
Теперь я отодвигаю свою штору немного дальше от термостата (это происходит регулярно), что улучшает поток воздуха к термостату.
Внезапно целевая температура в 25°C становится слишком высокой, и комната нагревается сверх ожидаемого.
Таким образом, теперь фактическую температуру в помещении можно контролировать с помощью положения шторы.
Не идеально.

Себастьян

Бебе Миша (Бебе Миша) 22 января 2022 г., 11:31

#6

Я нашел один, который делает то, что вы хотите – Прямое управление клапаном покопайтесь в своем мануале, если есть такая функция…

sebk-666 (Себастьян) 22 января 2022 г., 11:54

#7

Мой у меня уже несколько лет – у него нет опции прямого управления клапаном.
Функция звучит так, как будто это то, что я хотел, но это также потребовало бы от меня программирования собственного контура управления, чего я хотел избежать.
Я также нашел обзор StellaZ, в котором устройство не рекомендуется (кроме того, лично мне не нравится оптика этой штуки).

Я надеялся найти рекомендацию от кого-то с таким же вариантом использования, но, похоже, не так много пользователей нуждаются в удаленном датчике, как я.
Буду искать…

Себастьян

sebk-666 (Себастьян) 22 января 2022 г., 12:46

#8

Похоже, что термостат Eurotronic Spirit Z-Wave (который подозрительно похож на Technisat, упомянутый в первом ответе) может работать с внешней комнатной температурой.
К сожалению, в руководстве нет более подробной информации.

Себастьян

Бебе Миша (Бебе Миша) 22 января 2022 г., 13:05

#9

Technisat – это Eurotronic с ребрендингом

sebk-666 (Себастьян) 22 января 2022 г., 13:08

#10

Я так и думал
Думаю попробовать Eurotronic. Я хотел спросить в подфоруме ZWave, удалось ли кому-нибудь заставить его работать с внешним датчиком температуры, и вот оно, прямо вверху:

Всем здравствуйте, У меня проблема с клапанами термостата Eurotronics Spirit Z-Wave. Для начала купил три штуки и хочу с их помощью регулировать подогрев пола. В нашем доме подогрев полов примерно такой: [изображение] На клапаны установил термостатические головки в надежде, что смогу управлять каждым ярусом теплого пола. Spirit Z-Wave должен быть лучшим вариантом, потому что в спецификации указано, что он может управлять клапаном и г…

Все еще нужно обсудить детали, но звучит многообещающе.

Себастьян

Бебе Миша (Бебе Миша) 22 января 2022 г., 13:16

#11

Это почти наверняка возможно, вопрос только в том, как… Желаю удачи

1 Нравится

стомко 22 января 2022 г., 16:23

#12

Как насчет фибаро? У него есть дополнительный внешний датчик.

fibaro.com

ФИБАРО | Контроллер тепла — ваш умный термостат

Встречайте необычный интеллектуальный термостат от FIBARO. Контроллер тепла автоматизирует вашу систему отопления «умный дом» и дает вам полный контроль над домом.

1 Нравится

sebk-666 (Себастьян) 22 января 2022 г., 17:03

№13

Спасибо, буду иметь в виду как потенциальную альтернативу!
На данный момент я заказал Eurotronic Spirit и попробую!

РЕДАКТИРОВАТЬ: Fibaro на самом деле выглядит красиво и, по-видимому, он доступен в комплекте с включенным внешним датчиком: amazon.de
Хотя это недешево…

Sebastian

sebk-666 (Себастьян) 25 января 2022 г.
