Сегодня покупатели все чаще отдают предпочтение электрическим котлам, и на это есть ряд причин. Они более безопасные, чем газовые, не зависят от топлива, поэтому могут устанавливаться в домах, квартирах, офисных центрах и т. д. Эти электрические устройства не несут вреда окружающей среде, имеют небольшие размеры, низкий уровень шума, полную электро – и пожаробезопасность, энергосберегающими функциями.

Выбираем котёл

У них предусмотрена автоматика, защищающая от перепадов напряжения, продуманная система индикации и датчиков, которые позволяют быстро выявить неполадку. Вместе со спросом растет предложение, поэтому сегодня на рынке отопительных приборов представлен целый ряд электрических котлов. Как выбрать, на что ориентироваться и какие параметры учитывать во время покупки, разбираемся дальше!

Ключевые критерии выбора электрокотла

Электрический котел может выступать отопительной системой либо дополнительно водонагревателем. Учитывая это, все устройства делятся на одноконтурные и двухконтурные. Первые рассчитаны только на отопление помещения, а вторые соответственно обеспечивают горячей водой все находящиеся бытовые приборы (стиральную машину, посудомойку), душевую кабину/ванную, мойку горячей водой. Прежде чем выбирать электрокотлы, важно проанализировать:

Разновидности

1. Мощность. Этот параметр важен для тех, кто хочет приобрести энергосберегающий вариант. Она влияет на то, сколько расходуется электроэнергии в процессе эксплуатации. Также выбирайте котел исходя из площади помещения – на 10 кв. метров нужен 1 кВт. Учитывайте перед тем, как выбрать электрический котел отопления, что в паспорте оборудования указывается оптимальный расход мощности, который рассчитан на идеальные условия – строение с утепленными стенами, потолками до 3 метров и без отсутствия теплопотерь через крышу, пол, окна. В ином случае параметр стоит увеличить до 30, а то и 50%. Учитывая его, можно купить:

• трехфазные котлы (на 380 В) – подключают для отопления больших площадей от 150 кв. метров и больше;
• однофазные (на 220 В) – для бытового применения.

2. Регулировку мощности и управление котлом. Есть модели с плавной (оснащаются реостатом) либо ступенчатой регулировкой. Управлять большинством видов оборудования можно автоматически – пользователь задает подходящий температурный режим, расход электроэнергии и пр. Но современные трехфазные котлы премиум-сегмента оснащены микропроцессорным блоком управления, благодаря которому можно задавать программу обогрева: оптимальную температуру, время работы.

Способ подогрева теплоносителя котла. В зависимости от модели теплоносителем может быть антифриз, масло и прочие вещества. Можно подобрать электродные, индукционные, ТЭНовые электрические котлы. Их цена отличается, так как они принципиально разные по действию и эффективности:

• Электродные – наиболее дешевые, жидкость в них подается между двумя электродами, выполняющими нагрев. Для их исправной работы нужна качественная вода, так как содержащая большое количество солей, тяжелые металл может образовывать накипь на электродах. Но избежать этого можно, установив магистральные фильтры. При покупке такого электрического котла важно помнить, что он хорошо справляется с перепадами напряжения, однако не переносит отсутствия воды в системе, поэтому за этим нужно следить.
• С ТЭНом. Относится к энергосберегающим моделям, так как потребляет мощность до 3 кВт. Электрокотел состоит из ТЭНов (чем их больше, тем выше теплоотдача) и бака для воды, причем первые можно включать в нужном количестве.
• Индукционные. Применяются в закрытых отопительных контурах и нагреваются посредством вихревых токов, состоящих не только из воды, но масла и других веществ. Эти котлы стоит выбрать, в первую очередь, из-за их длительного срока эксплуатации – могут работать до 30-40 лет без перебоев и не имеют ограничений по теплоносителям.

3. Комплектацию. Двухконтурный трехфазный электрический, как правило, не дооснащается дополнительными элементами, он изначально оборудуется расширительным баком, насосом, фильтром. Однако если в водопроводе вода недостаточно качественная, а у вас установлен, например, электродный вариант, лучше докупить дополнительный фильтр для ее очистки.

4. Особенности монтажа. Можно выбрать трехфазный электрический котел, который устанавливается на полу либо крепится к стене. Настенные более компактные, поэтому отлично подходят для малогабаритных квартир, домов, а напольные хорошо впишутся в фитнес-цент, салон красоты, прачечную и т.д.

5. Возможность экономить. Есть электрокотлы энергосберегающие. У них есть «эко-режим»: оборудование не выдает высокую температуру, когда в помещении никого нет. К примеру, некоторые энергосберегающие трехфазные котлы в таком случае поддерживают ее на уровне +8 градусов, а при необходимости быстро нагревают его до нужной температуры. Экономия при этом составляет до 20%.

Как выбрать электрические котлы отопления: производитель и цена

Выбирая электрический котел, нужно обращать внимание и на компанию-производителя: ее популярность, востребованность на мировом рынке. Сегодня лидерами продаж являются европейские бренды, при этом многие российские и китайские не уступают по качеству и стоят в разы дешевле. Также стоимость зависит от качества комплектующих, посмотрите, в какой стране собран электрический котел, если в РФ или Китае, его цена будет ниже. Особое внимание уделите насосу, он влияет на длительность работоспособности и возможность использовать энергосберегающий режим. Европейские электрокотлы зачастую собираются на заводе-производителе и оснащаются большим количеством режимов, плавной регулировкой функций, поэтому их стоимость выше.

Цена электрического энергосберегающего или классического котла также зависит от его класса. Например, если вы выберите оборудование “Стандарт”, у нее будет механическое либо электронное управление, можно регулировать температуру воды, подключать к системе «Теплый пол», использовать функцию самодиагностики.

Изделия премиум-класса позволяют управлять всеми функциями электрического котла со смартфона.

Где выгоднее всего выбрать электрический котел?

Выбирать электрокотел теперь сплошное удовольствие, ведь все лучшие модели собраны в одном месте – инженерном центре «Газ и Тепло». Здесь вы найдете однофазные и трехфазные варианты, энергосберегающие электрокотлы, с любым теплоносителем, комплектацией, функциями и площадью обогрева. Также в каталоге можно выбирать модели разных производителей: Protherm (Словакия), РусНИТ (Россия), Vaillant (Германия), ЭВАН (Россия) и др. Выбрать энергосберегающий электрокотел (одно- или трехфазный) помогут грамотные консультанты.

Схема подключения электрокотла к электросети

Электрокотел, установленный в системе отопления, зачастую является самым энергоёмким устройством во всем доме, более того, его потребляемая мощность нередко выше, чем у всего остального электрооборудования помещений вместе взятого.

И это не удивительно, ведь даже негласное правило выбора котла для дома гласит, что 1кВт (киловатт) мощности, требуется для обогрева 10 квадратных метров дома. Следуя ему, для отопления относительно небольшого (по современным меркам) дома в 100кв.м., потребуется электрокотел мощностью 10кВт.

Конечно, это правило общее, в реальных же условиях, при выборе мощности котла, учитывается множество факторов, но в целом, ориентировочные, средние требования к котлу правило отражает верно.

Поэтому, для такого “прожорливого” потребителя электроэнергии как электрокотел, от стабильной работы которого зимой зависит очень многое, важно сделать правильную электропроводку, подобрать надежную защитную автоматику и верно выполнить подключение.

Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает. Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН).

Проходящий через ТЭН электрический ток разогревает его, этим процессом управляет электронный блок, следящий за важными показателями работы котла, с помощью различных датчиков. Также электрокотел может включать циркуляционный насос, пульт управления и т.п.

В зависимости от потребляемой мощности, в быту обычно используются электрокотлы рассчитанные на питающее напряжение 220 В – однофазные или 380 В – трехфазные.

Разница между ними простая, котлы на 220В редко бывают мощнее 8 Квт, чаще всего в отопительных системах используются приборы не более чем на 2-5кВТ, это связано с ограничениями по выделенной мощности в однофазных питающих линиях домов.

Соответственно электрокотлы на 380В бывают более мощными и могут эффективно отапливать большие по площади дома.
Схемы подключения, правила выбора кабеля и защитной автоматики для котлов на 220В и 380В различаются, поэтому мы рассмотрим их раздельно, начнем с однофазных.

 Схема подключения электрокотла к электросети 220 В (однофазного)



Как видите, питающую линию котла на 220 В защищает дифференциальный автоматический выключатель, совмещающий в себе функции автоматического выключателя (АВ) и Устройства защитного отключения (УЗО). Так же, в обязательном порядке к корпусу устройства подключается заземление.

ТЭН или ТЭНы (если их несколько) в таком котле рассчитаны на напряжение 220В, соответственно к одному из концов трубчатого электрического нагревателя подключается фаза, а к другому ноль.

Для подключения котла требуется проложить трехжильный кабель (Фаза, Рабочий ноль, Защитный ноль – заземление).

Если же вам не удалось найти подходящий дифференциальный автоматический выключать или просто он слишком дорог в выбранной вами линейке защитной автоматики, его всегда можно заменить связкой Автоматический выключатель (АВ) + Устройство защитного отключения (УЗО), в таком случае схема подключения однофазного котла к электросети выглядит так:



Теперь осталось выбрать кабель нужной марки и сечения и номиналы защитной автоматики, для правильной электропроводки к электрокотлу.

В выборе необходимо отталкиваться от мощности будущего котла, а лучше всего рассчитывать с запасом, ведь в будущем, реши вы поменять котел, выбрать старшую модель (более мощную) вы уже не сможете, без серьезной переделки проводки.

Не буду загружать вас лишними формулами и расчетами, а просто выложу таблицу выбора кабеля и защитной автоматики в зависимости от мощности однофазного электрокотла 220 В. При этом в таблице будут учтены оба варианта подключения: через дифференциальный выключатель и через связку Автоматический выключатель + УЗО.

Для прокладки будут указаны характеристики медного кабеля марки ВВГнгLS, минимально допустимого ПУЭ (правилами устройства электроустановок) для использования в жилых зданиях, при этом расчеты сделаны для трассы от счетчика до электрокотла длинной 50 метров, если у вас это расстояние больше, возможно потребуется корректировка значений.

Таблица выбора защитной автоматики и сечения кабеля по мощности электрокотла 220 В

Устройство защитного отключения (узо) всегда выбирается на ступень выше стоящего с ним в паре автоматического выключателя, если же вам не удается найти УЗО необходимого номинала, можете взять защиту следующей ступени, главное не брать ниже положенного.
Особых сложностей и разночтений при подключении элекрокотла на 220В обычно не возникает, переходим к трехфазному варианту.

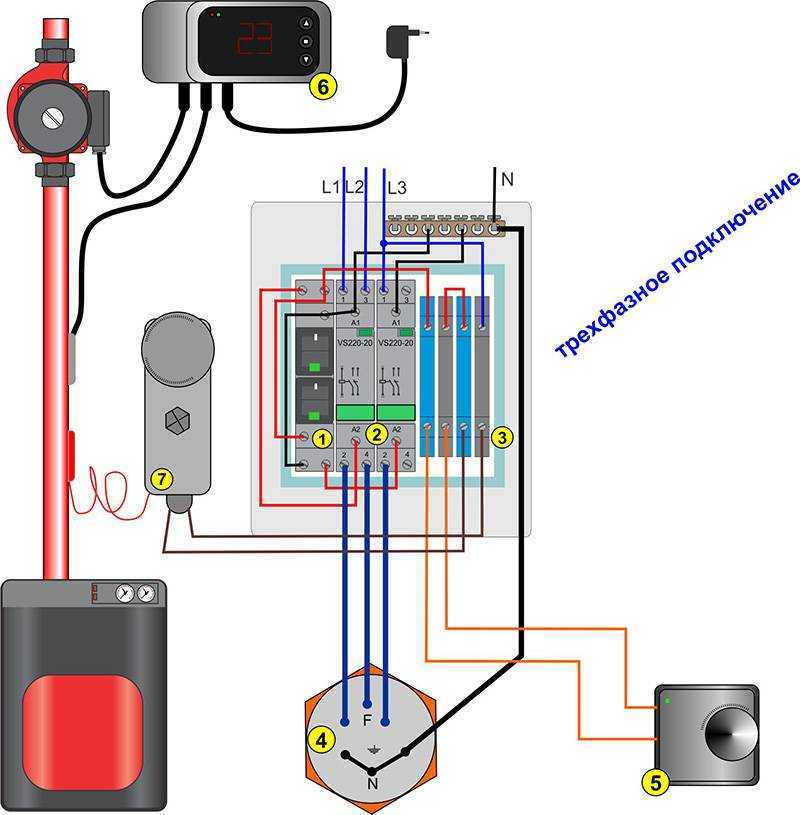

Схема подключения электрокотла к электросети 380 В (трехфазного)

Общая электрическая схема подключения электрокотла 380 В, выглядит следующим образом:

Как видите, линия защищена трехфазным автоматическим выключателем дифференциального тока, к корпусу котла обязательно подключено заземление.

Как обычно, по традиции, выкладываю схему подключения трехфазного электрокотла со связкой автоматический выключатель (АВ) плюс устройство защитного отключения (УЗО) в цепи, которая нередко бывает дешевле и доступнее Диф. автомата.

Выбор номиналов защитной автоматики и сечения кабеля для трезфазных электрокотлов различной мощности удобно делать по следующей таблице:

В трехфазных электрокотлах обычно установлено сразу три ТЭНа, бывает и больше. При этом практически во всех бытовых котлах каждый из трубчатых электронагревателей рассчитан на напряжение 220 В и подключён следующим образом:

Это так называемое подключение «звезда», для этого случая и подводится к котлу нулевой проводник.

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3.

Если же в вашем котле стоят ТЭН, рассчитанные на напряжение 380 В, схема их соединения совершенно другая и выглядит она так:

Такое подключение ТЭН электрокотла называется «треугольник» и при одинаковом напряжении 380 В, как в предыдущем способе «Звезда», мощность котла значительно увеличивается. Нулевой проводник при этом не требуется, подключаются лишь фазные провода, электрическая схема подключения при этом соответственно выглядит вот так:

Не отступайте от схем подключения допустимых для вашего электрокотла, если там стоят ТЭН на 220В при трехфазном подключении, не переделывайте схему на «треугольник». Как вы понимаете, теоретически их можно переподключить и получить на ТЭН напряжение 380 В, соответственно и повышение их мощности, но при этом они у вас скорее всего просто сгорят.



Как определить правильную схему подключения ТЭН звездой или треугольником и, соответственно, на какое напряжение они рассчитаны?

Если утеряна инструкция по подключению вашего электрокотла или просто нет возможности к ней обратиться, определить правильную схему подключения в бытовых условиях можно так:

1.  В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Так, например, для подключения «звездой» и ТЭНах на 220В, три клеммы будут объединены перемычкой.

2.  Само наличие нулевой клеммы – «N», свидетельствует о том, что ТЭН на 220 В и подключать их требуется по схеме «Звезда». При этом её отсутствие, вовсе не означает, что ТЭН на 380 В.

3. Самый же надежный вариант узнать наряжение ТЭН – это посмотреть маркировку, указанную либо на фланце, к которому закреплены трубчатые электронагреватели

Либо на самом ТЭН в обязательном порядке выдавливаются его параметры:

Если же у вас не получается наверняка узнать напряжение, на которое расчитан ваш электрический котел и схему подключения его ТЭН, а подключить «очень надо», советую использовать схему «Звезда». При этом варианте, если Тэн окажутся расчитаны на 220 В, они будут работать в штатном режиме, а если на 380 В, то просто будут выдавать меньшую мощность, но главное не сгорят.

Вообще, случаи бывают разные, и все их охватить в формате одной статьи очень тяжело, поэтому обязательно пишите в комментариях свои вопросы, дополнения, истории из личного опыта и практики, это будет полезно многим!
