Пластиковые трубы (ПВХ) цена от 103 руб.
Быстрые фильтры:
Назначение: водоснабжение
Толщина: 3,4 мм
Диаметр: 20 мм
Диаметр: 25 мм
Диаметр: 32 мм
Сортировать:
В наличии (По убыванию)Оценка покупателей (По убыванию)Цена (По возрастанию)Хиты продаж (По убыванию)Хиты продаж (По возрастанию)Название (По возрастанию)Дата добавления (По убыванию)Хиты продажВ наличииОценка покупателейЦенаХиты продажХиты продажНазваниеДата добавления
Труба арм.стекл. д 25 PN20 Vostok (серый) 4м
Длина:4 м
Цвет:серый
Бренд:VOSTOK
Страна:Россия
Материал:Полипропилен
Тип:Труба армированная
Толщина:3,5 мм
Диаметр:25 мм
Назначение:Водоснабжение, Отопление
460 ₽
В наличии
Труба арм.стекл. д 32 PN20 Vostok (серый) 4м
Длина:4 м
Цвет:серый
Бренд:VOSTOK
Страна:Россия
Материал:Полипропилен
Тип:Труба
Толщина:4,4 мм
Диаметр:32 мм
Назначение:Водоснабжение, Отопление
688 ₽
В наличии
Труба арм.
стекл. д 20 PN20 Vostok (серый) 4м
Длина:4 м
Цвет:серый
Бренд:VOSTOK
Страна:Россия
Материал:Полипропилен
Тип:Труба армированная
Толщина:3,4 мм
Диаметр:20 мм
Назначение:Водоснабжение, Отопление
272 ₽
В наличии
Труба PN-20 20х3,4 Vostok (серый) 4м
Длина:4 м
Цвет:серый
Бренд:VOSTOK
Страна:Россия
Материал:Полипропилен
Тип:Труба
Толщина:3,4 мм
Диаметр:20 мм
Назначение:Водоснабжение, Отопление
227 ₽
В наличии
Труба PN-20 25х4,2 Vostok (серый) 4м
Длина:4 м
Цвет:серый
Бренд:VOSTOK
Страна:Россия
Материал:Полипропилен
Тип:Труба
Толщина:4,2 мм
Диаметр:25 мм
Назначение:Водоснабжение, Отопление
325 ₽
В наличии
Труба PN-20 32х5,4 Vostok (серый) 4м
Длина:4 м
Цвет:серый
Бренд:VOSTOK
Страна:Россия
Материал:Полипропилен
Тип:Труба армированная
Толщина:5,4 мм
Диаметр:32 мм
Назначение:Водоснабжение, Отопление
381,29 ₽
В наличии
Труба полипропиленовая Aqua Ø20 мм 2 м, армированная стекловолокном
Вес:0.
3 кг
Длина:2 м
Материал:Полипропилен
Диаметр:20 мм
103 ₽
Нет в наличии
Труба полипропиленовая Aqua Ø25 мм 2 м, армированная стекловолокном
Вес:0.4 кг
Длина:2 м
Материал:Полипропилен
Диаметр:25 мм
128 ₽
Нет в наличии
Труба полипропиленовая Equation Ø20 мм 2 м, армированная стекловолокном
Вес:0.2 кг
Длина:2 м
Материал:Полипропилен
Диаметр:20 мм
111 ₽
Нет в наличии
Труба полипропиленовая Equation Ø25 мм 2 м, армированная стекловолокном
Вес:0.55 кг
Длина:2 м
Материал:Полипропилен
Диаметр:25 мм
174 ₽
Нет в наличии
Труба полипропиленовая Equation Ø32 мм 2 м, армированная стекловолокном
Вес:0.6 кг
Длина:2 м
Материал:Полипропилен
Диаметр:32 мм
273 ₽
Нет в наличии
Труба полипропиленовая Aqua Ø32 мм 2 м, армированная стекловолокном
Вес:0.
7 кг
Длина:2 м
Материал:Полипропилен
Диаметр:32 мм
238 ₽
Нет в наличии
Труба полипропиленовая FV-Plast Ø20 мм 2 м, армированная стекловолокном
Вес:0.3 кг
Длина:2 м
Материал:Полипропилен
Диаметр:20 мм
222 ₽
Нет в наличии
Труба полипропиленовая Aqua Ø40 мм 2 м, армированная стекловолокном
Вес:1 кг
Длина:2 м
Материал:Полипропилен
Диаметр:40 мм
388 ₽
Нет в наличии
Труба полипропиленовая Equation Ø40 мм 2 м, армированная стекловолокном
Вес:1 кг
Длина:2 м
Материал:Полипропилен
Диаметр:40 мм
448 ₽
Нет в наличии
Труба полипропиленовая FV-Plast ø25 мм 2 м, армированная стекловолокном
Вес:0.5 кг
Длина:2 м
Материал:Полипропилен
Диаметр:25 мм
353 ₽
Нет в наличии
Трубы для отопления и водоснабжения
Трубы для отопления и подачи горячей и холодной воды – незаменимый элемент современных коммуникационных сетей, связующее звено между теплоносителем и потребителем.
Существует множество видов материалов. Изделия для холодного водоснабжения изготавливаются из пластика. При монтаже отопительных систем целесообразно применять армированные трубы, не склонные изменять форму, провисать в процессе эксплуатации. Для подачи горячей воды идеальным решением являются фольгированные трубы, способные минимизировать теплопотери при подаче воды к потребителю на дальние расстояния.
Прочные и надежные трубы для коммуникаций – залог высокого качества швов, продолжительного срока службы
Пластиковые трубы являются лидером на рынке отопительного оборудования. Их основное преимущество, в отличие от других материалов, заключается в продолжительном сроке службы, достигающем 50 лет. Дополнительным поводом купить изделия из полипропилена станет тот факт, что на внутренней поверхности труб не образуются отложения солей, накипь, ржавчина. Подобная система коммуникаций соответствует всем гигиеническим, температурным, гидравлическим требованиям уже на протяжении многих лет используется в странах Евросоюза и СНГ.
6 поводов купить пластиковые трубы в интернет-магазине “РЕМ52”
- Благодаря малому диаметру пластиковых труб и высокой пропускающей способности, в отличие от материалов из стали, монтаж конструкции отличается экономичностью, удобством и является оптимальным решением для подведения коммуникаций в квартире или на даче.
- При укладке полипропиленовых трубопроводов может использоваться скрытая технология прокладки с помощью плинтуса, что позволит сделать дизайн интерьера привлекательным.
- Экономичность и простота монтажа обусловлена эластичностью труб, удобством выполнения сварки швов.
- Высокая термоустойчивость, низкая теплопроводность, прочность соединительных швов – залог снижения теплопотерь, рисков протечек.
- Привлекательные цены – главный козырь продукции из полипропилена, делающий изделия доступными широкому кругу покупателей.
- Продукция, представленная в интернет-магазине “РЕМ52”, отличается высоким качеством, что станет гарантом долговечности и надежности.
В нашем онлайн-магазине «РЕМ52» представлен огромный выбор товаров для ремонта, отделки, строительства, среди которого вы сможете найти трубы для отопления и водоснабжения с заданными техническими параметрами. Заказ будет доставлен в пределах Нижнего Новгорода, Нижегородской области за самые короткие сроки.
Трубы для отопления и водоснабжения
Сортировать по популярности: по убыванию
Трубы для отопления и трубы для водоснабжения
Граждане старшего поколения наверняка помнят единственный доступный вариант, отвечающий на этот вопрос – чугунные радиаторы и стальные трубы. Сегодня ситуация на рынке в корне поменялась. Появилось множество предложений, и вопрос, бывший когда-то риторическим, теперь перешел в разряд сложных и актуальных.
На срок службы труб для водопровода влияют многие причины – насколько качественно выполнена сборка, марка самих труб и комплектующих, в каких условиях эксплуатируется водопровод и даже от воды, проходящей по этим трубам.
Некоторые факторы невозможно проконтролировать. Но там, где можно выбирать, надо выбирать лучшее. Мы подскажем приемлемые варианты, с учетом цены труб и стоимости работ по их установке. Заметим, что затраты на трубы могут оказаться меньше, чем затраты на их установку.
Применение труб
- для отопления
- для воды (холодного водоснабжения, ХВС)
- для воды (горячего водоснабжения, ГВС)
Выбирая трубы надо учитывать следующее:
1. Каким способом будет монтироваться трубопровод. Возможна наружная или скрытая разводка труб (за стеновыми панелями, в каркасе гипсокартонной конструкции, под полом).
2. Схема прокладки отопления. Необходимо хорошо представлять по каким помещениям будет осуществляться прокладка (комнаты будут жилого или хозяйственного назначения), какие в них условия. Понадобятся ли сложные монтажные работы, или система отопления будет без дополнительных конфигураций.
3. Расчет последующего рабочего давления во всей системе и максимальная температура нагрева являются теми показателями, которые нужно знать до момента покупки материалов.
Сравнительные размеры труб
| Стальные трубы | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 |
| Металлопластиковые трубы и трубы из сшитого полиэтилена | 12 | 16 | 20 | 26 | 32 | 40 | 50 | 63 | ||
| Полипропиленовые трубы | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
Рассмотрим доступные на сегодняшний момент трубы для отопления и их характеристики.
Трубы из черного металла – не требуют дополнительного крепления, но их использование чревато большими потерями тепла. К тому же, они не рекомендуются для монтажа скрытой разводки. В процессе изготовления, их либо не покрывают никаким покрытием, либо оцинковывают.
Несмотря на безусловное преимущество, низкую цену, их практически не используют в наше время. А все потому, что слишком сложен монтаж. Все же надежность этих труб в процессе эксплуатации весьма велика. Соединяют эти трубы одним из двух способов: фитингами или сваркой. Оцинкованные трубы для воды можно скреплять только лишь с помощью фитингов, поскольку при сварке, места соединения подвержены быстрому разрушению. Но поскольку фитинги необходимо закручивать, на трубы предварительно наносят резьбу. Ее делают на специальном станке либо вручную, что весьма трудоемко. Главное преимущество стальных труб – огнеустойчивость, поэтому чаще всего их используют в газопроводах.
Стальные трубы выигрывают и в другом – газосварке, которая гарантируется герметичное соединение как труб, так и радиаторов отопления между собой. Можно быть уверенным, что после сварки, мастер-газосварщик откроет воду в подвале и проверит все стыки. Как правило, наблюдается абсолютная герметичность труб – при первой подаче теплоносителя будет уверенность, что они не потекут.

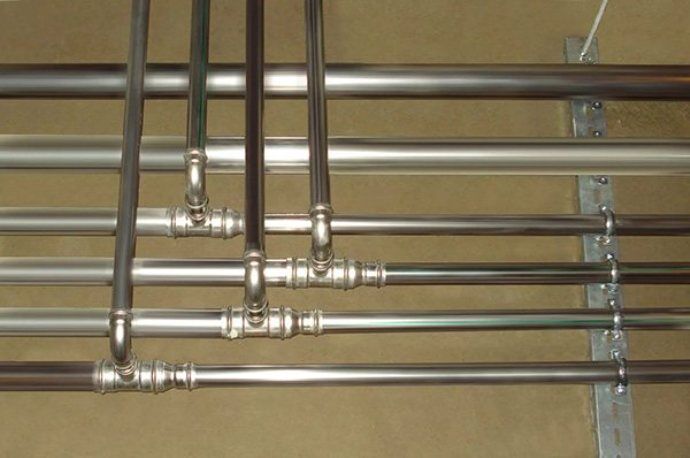

Нержавеющая сталь – в качестве материала для труб отопительной системы более привлекательна, как по внешнему виду, так и по показателям устойчивости к коррозии. Монтаж не представляет сложности, а использование допускается при любом способе разводки. Из отрицательных качеств можно назвать только очень высокую стоимость материала.
Медные трубы – будут хорошим вариантом, несмотря на то, что с монтажом придется помучиться. Зато надежность системы отопления перекроет данное неудобство. Но, как и предыдущий вариант, трубы из меди не относятся к доступным по цене материалам. Важно помнить и о запрете использовать их вместе с радиаторами из алюминия. Медный трубопровод один из самых дорогих, здесь потребуется сварка и пайка, поэтому без специалистов не обойтись. Зато трубы из меди считаются самыми прочными. Их часто используют в тех случаях, когда доступ к трубопроводу усложнен, например, внутри стен или же под полом.

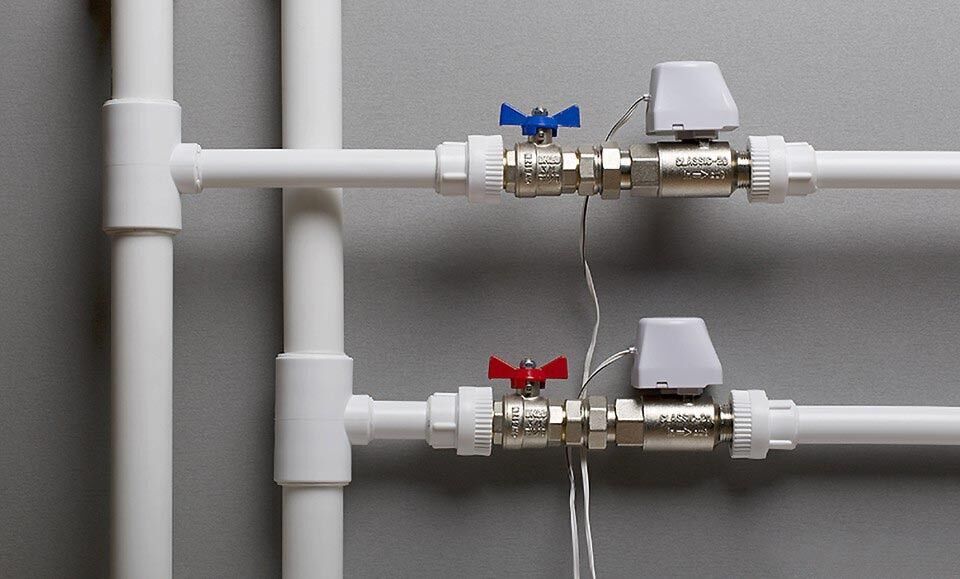

Трубы из полипропилена – очень практичны и доступны.
Для монтажа систем обогрева используются комплектующие из армированного полипропилена. Армирование может быть наружным и внутренним (с использованием алюминия) и внутренним с применением стекловолокна. Последний вариант предпочтительней из-за удобства при монтаже. И опасность провисания у него ниже, чем у аналогов, армированных алюминием. Из недостатков назовем неспособность переносить высокие температуры («потолок» для таких труб +95°С). А способность выдерживать увеличивающееся давление снижается с повышением температуры.
Полипропиленовые трубы для отопления появились в отечественных реалиях относительно недавно. И успели завоевать свою популярность. Они способны прослужить феноменально долгий срок – до 80 лет (именно на столько распространяется гарантия на пластиковые трубы на Западе). Но пластик встречается разным.
Когда важно не рисковать, лучше остановить выбор в пользу труб из полипропилена, ценные тем, что способны отлично выдерживать как экстремально высокую температуру теплоносителя (выше 100 градусов Цельсия!), так и повышенное давление воды.
В стандартной советской централизованной системе отопления давление теплоносителя в среднем составляет 7-8 атмосфер. Полипропилен с легкостью выдерживает в два раза больше.
Металлопластиковые трубы – трубы из такого материала отличаются внешней компактностью при большой пропускной способности. Они выдерживают длительный нагрев при высоких температурах, монтируются без применений сложного оборудования, не подвержены гальванической коррозии.
Если вы живете в квартире или частном доме, советуем выбрать металлопластиковые трубы. Они недороги по цене, к тому же вы вполне справитесь с их установкой самостоятельно. Вам не потребуются специальные приспособления. Все трубы соединяются фитингами. Единственный инструмент, с помощью которого затягивают резьбовые фитинги – разводной ключ. Отличительная черта такого трубопровода в том, что его можно при необходимости быстро разбирать и снова собирать
Сшитый полиэтилен – хороший и прочный материал для системы отопления. Трубы из него прослужат 50 лет.
Из ограничений выделим максимально допустимую температуру: при работе она не должна превышать +90°С, хотя нагрев до +100°С допускается при условии кратковременного воздействия.
Полиэтиленовые трубы – отопления ценны и в плане установки – они стыкуются как между собой, так и радиаторами отопления с помощью новейшей термальной сварки, для которого используется горячий паяльник с различными стальными насадками разного диаметра. В результате такого подхода прочность сварных соединений окажется самой прочной. А при пайке не будет наблюдаться абсолютного никакого дыма, который считается синонимом газосварки. Испортить обои термальной сваркой также не представляется возможности. Если мастер все сделает как надо, то вся пластиковая система и трубы для отопления способны действительно прослужить несколько десятилетий!
Итак, выбирая материал трубы для отопления и водопровода при сборке системы отопления, определитесь с вышеперечисленными аспектами, и потраченные усилия и средства не вылетят в трубу!
как заделать трубу, когда она протекает или капает, фото и видео примеры
Содержание:
1.
Типичные неисправности
2. Как устранить течь трубы на участке без резьбы
3. Течь по резьбе на подводке к радиатору: как заделать
4. Протекает радиаторная пластина
5. Если капает радиатор отопления между секций
Устранение возникших в системе отопления неполадок, связанных с протеканием трубопровода, задача непростая. Впрочем, зачастую выполнение таких работ проводится самостоятельно, без привлечения дополнительных сил, если знать, как устранить течь трубы отопления. Но обо всем по порядку.
Как устранить течь трубы отопления – это не самое важное в начале работ. Главное, что нужно знать – при устранении течи своими руками всегда есть риск получить струю горячей воды в лицо. Почему это происходит?
При ремонте элементов системы отопления в многоквартирном доме нужно обязательно выполнять сброс отопительных стояков. И как только радиаторы в квартирах начнут остывать, кто-то попытается запустить стояки, чего делать при разобранной системе категорически не рекомендуется.
Типичные неисправности
Самые распространенные неполадки в системе отопления можно охарактеризовать одной фразой – протекает труба отопления. Но на самом деле неполадки могут появиться на любом участке, поэтому основные неисправности стоит рассмотреть подробнее.
Как устранить течь трубы на участке без резьбы
Когда протекает труба отопления, ждать специалистов зачастую нет возможности, и приходится приводить систему в порядок самостоятельно.
Ремонтировать течь сваркой нельзя – зачастую такие трубы выполняются методом электросварки. При осуществлении ремонта сваркой на этот участок будет оказываться наибольшее коррозийное воздействие, что в очень скором времени приведет к новому прорыву.
Для решения проблемы достаточно будет установить на трубу приобретенный в любом сантехническом магазине хомут, позволяющий устранить течь (прочитайте также: “Устранение течи в системе отопления, герметизация соединений”). Резиновая прокладка хомута должна полностью перекрывать место протекания, после чего ее можно закреплять болтами. При обнаружении на протекающем участке краски желательно ее зачистить, чтобы минимизировать риск дальнейшего протекания.
Хорошо устраняют протекания и алюминиевые хомуты, под которые прокладывается самостоятельно вырезанный кусочек резины, после чего хомут можно зажимать при помощи отвертки. Опоясывать трубу полностью не нужно: главное – перекрыть течь.
Течь по резьбе на подводке к радиатору: как заделать
Если вода протекает из-под контргайки, то причин тому может быть несколько. Во-первых, существует довольно большая вероятность выгорания льна, во-вторых, это может быть коррозийное воздействие, в-третьих, труба могла быть повреждена в результате механического воздействия.
Как заделать трубу отопления в этом случае? Начать нужно со сброса стояков отопления. К этому совету необходимо прислушаться, потому что проведение ремонтных работ при работающей системе отопления всегда заканчивается плачевно. Когда стояки отключены, нужно отвернуть контргайку, почистить от подмотки резьбу и внимательно ее осмотреть.
Если резьба исправна, то ее необходимо заново перемотать льном, олифой или же герметиком. Намотка уплотнителя должна осуществляться по ходу резьбы.
Если труба отопления капает после проведенных операций, то это говорит о том, что в резьбе все-таки присутствует свищ. Для устранения проблемы необходимо отсоединить подводку от радиатора и скрутить контргайку вместе с пробкой.
Теперь можно прогнать плашкой резьбу и нарезать несколько дополнительных ниток, зачистив при этом труб от нанесенной краски. Упростить работу можно нанесением небольшого количества масла на поврежденный участок трубы. После зачистки труба обрезается и снова обрабатывается плашкой. Подключив радиатор, можно запускать систему отопления – все будет работать так, как будто никаких неисправностей и не было.
Протекает радиаторная пластина
Пластинчатые радиаторы – это довольно нестабильные элементы отопительной системы, и их ремонт необходимо осуществлять довольно часто. Происходит это по причине довольно слабой устойчивости металла коррозийному воздействию и из-за недостаточно толстых стенок, в которых очень часто возникают свищи.
Если возможности заменить пластину нет, то для ремонта используется холодная сварка – эпоксидный клей, состоящий из двух компонентов, разбавленный стальной стружкой. Перед выполнением работ обязательно сбрасываются стояки отопления.
Место протекания нужно обязательно зачистить от краски и ржавчины. Для обезжиривания хорошо подходят ацетон и бензин. После этих операций можно наносить клей на поврежденное место. Инструкция по использованию клея обычно находится на его упаковке. Желательно обмазывать клеем участок не менее 3-4 квадратных сантиметров.
Если капает радиатор отопления между секций
Чаще всего эта проблема возникает при существенном снижении рабочей температуры энергоносителя. Если течь небольшая, то можно подождать похолодания: в таком случае температура жидкости в радиаторе поднимется, и расширение секций приведет к тому, что прокладка будет сжата до рабочего состояния. Но при стабильной течи или желании устранить ее вовсе можно заняться ремонтом самостоятельно.
Как всегда, сначала сбрасываются стояки отопления. После этого необходимо отсоединить радиатор от трубопровода и снять его. При выполнении этой операции желательно подставить емкость под трубы, поскольку определенное количество воды будет вытекать.
Рассчитайте расстояние от торца отопительного прибора, расположенного ближе всего к месту протекания.
После проведения измерений необходимо направить к месту течи радиаторный ключ, который выглядит как сплюснутый на конце стальной прут. Это позволит нащупать породивший неполадку ниппель.
При этом существует следующий нюанс: направление закручивания и откручивания ниппеля обычно зависит от того, с какой стороны был вставлен ключ. Не лишним будет изучение резьбы на торце внешней секции. Ниппель необходимо затянуть до упора. Опасаться повреждения ниппеля не стоит: радиаторы изготавливают с большим допуском нагрузок. Разобраться с ниппелями будет гораздо проще при наличии опыта разборки радиаторов.
Закончив ремонт, необходимо затянуть глухие пробки, подключить радиатор к трубопроводу и запустить стояк. После запуска стояка обязательно стравливается воздух.
Заключение
Теперь вопрос, как устранить течь трубы отопления, уже не является таким страшным и таинственным. Некоторые описанные работы могут оказаться слишком сложным для людей, которые никогда не занимались ремонтом подобных систем – в этом случае можно посмотреть на фото, где показаны схемы и алгоритмы ремонта.
Самостоятельный ремонт отопительной системы все же не является настолько проблематичным, чтобы обычный человек не мог его осуществить.
На видео показан один из способов, как устранить течь трубы отопления:
