что это и для чего она нужна / Для отопления / Предназначение труб / Публикации / Санитарно-технические работы

Несмотря на появление большого количества труб из современных материалов, чугунные изделия по-прежнему занимают высокие позиции в рейтинге элементов для отопительных систем. Помимо гладкостенных чугунных труб, выпускаются изделия и с ребристыми стенками. Такая разновидность имеет множество преимуществ относительно простых цилиндрических труб, поэтому решает вопрос отопления даже на крупных промышленных объектах.

Экономайзерная труба — это специфическое изделие, применяемое в системах отопления

Содержание

• 1 Особенности чугунной ребристой экономайзерной трубы
• 2 Сфера применения трубы чугунной экономайзерной
• 3 Какие еще бывают разновидности чугунных труб?

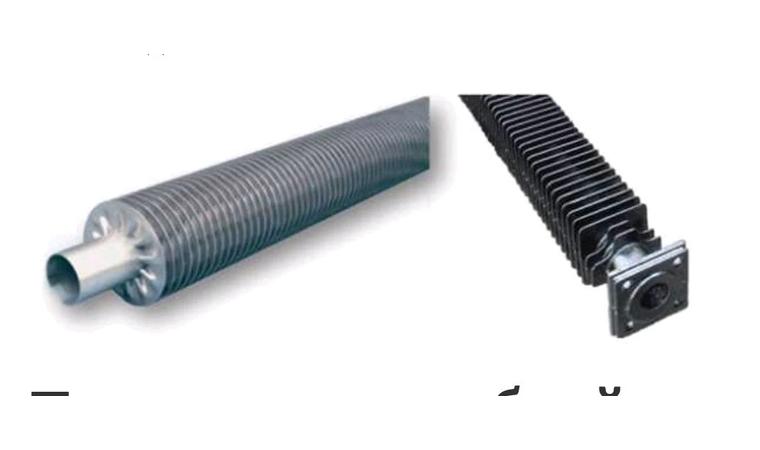

Особенности чугунной ребристой экономайзерной трубы

Отопительная труба для промышленных экономайзеров может быть прямоугольной формы и с круглыми ребрами. Габариты изделий берутся стандартные: внутренний диаметр составляет 70 мм, а внешний – 175 мм. За счет различий между внешним и внутренним диаметрами достигается эффект невысокой температуры поверхности трубы при достаточно горячем теплоносителе.

Экономайзерные трубы выпускаются одинаковых длин: по 2 м и по 3 м. Чугунные ребристые трубы поступают в продажу, укомплектованные двумя пробками, имеющими отверстия и двумя глухими пробками. Пробки с отверстиями бывают левосторонними и правосторонними, причем левосторонние маркируются обозначением «Л».

Существуют определенные условия эксплуатации, при которых труба чугунная с ребристой поверхностью будет функционировать максимально качественно:

• наиболее высокая температура, разрешенная для чугунных экономайзерных труб – 95 градусов. В экстренных случаях допускается кратковременный подъем температуры до 150 градусов;
• постоянное рабочее давление – 0,6-1 МПа (10 атмосфер). Однако, чугунные ребристые трубы совместимы с паровыми котлами, давление которых максимум 2,4 МПа;
• внешняя поверхность экономайзера покрывается специальной грунтовкой;
• при монтаже ребристых труб учитывается обязательное расстояние от пола до срединной оси экономайзера, составляющее не менее 200 мм. От поверхности боковой стены расстояние до оси трубы берется в расчет от 130 мм;
• если экономайзеры располагаются в два ряда, расстояние между осями радиаторов выдерживается в 250 мм. Ряды экономайзеров соединяются между собой специальной дугой.

Все экономайзерные трубы комплектуются заглушками — глухими и с отверстиями

Основными недостатками экономайзерных труб можно назвать достаточно тяжелый вес, затрудняющий транспортировку, и малую устойчивость к механическим повреждениям.

Важно! Смонтированные на объекте, ребристые трубы из чугуна должны подвергаться минимальному внешнему воздействию.

Сфера применения трубы чугунной экономайзерной

Наиболее широкое применение ребристые чугунные трубы получили в создании теплообменников для паровых котлов – экономайзеров (регистров). Но регистры из экономайзерных труб являются не лучшим вариантом с точки зрения гигиены, так как между ребрами конструкции происходит скопление большого количества пыли. Поэтому чаще всего такие конструкции можно встретить в промышленных и складских помещениях, в которых рабочий персонал находится ограниченное количество времени. Радиаторы из чугуна в жилых домах – это прототип промышленных экономайзеров.

Цилиндрические трубы не лучшим образом подходят в качестве радиаторов, так как они имеют недостаточный внутренний объем по отношению к площади поверхности.

Нагревательные стационарные котлы могут быть некипящими и кипящими. Также существуют разновидности с выводом печной трубы, используемые в жилых домах. Чугунная экономайзерная труба применяется только при устройстве некипящих стационарных котлов.

Полезный совет! Для оптимальной работы отопительных печей в жилых и промышленных помещениях часто применяется труба стартовая чугунная. Благодаря этой детали конструкции в отапливаемом пространстве быстрее настраивается оптимальная температура воздуха.

Из экономайзерных труб производят приборы для отопления помещений; эти устройства называются регистрами

Помимо части котельного оборудования, ребристые трубы могут использоваться как самостоятельный элемент отопительной системы. Ребристая труба из чугуна хорошо сохраняет температуру теплоносителя и служат в разы дольше, чем конструкции из стали, так как мало подвержена коррозии. Экономайзерная труба соединяется с другими отрезками с помощью торцевых фланцев.

Какие еще бывают разновидности чугунных труб?

Одна из обширных сфер применения чугунных труб, помимо отопительных систем, — организация водонапорных трубопроводов. Характеристики труб из чугуна позволяют использовать их в системах подачи воды (чаще – холодной) и канализациях. Чугунные трубы могут без проблем укладываться в землю, они спокойно переносят низкие температуры и давление грунта. Но из-за подверженности к коррозии укладывать их лучше в тоннели, чем непосредственно в землю.

В зависимости от требований трубопровода могут быть выбраны изделия разных типов.

Безнапорные трубы ЧК. Данный вид чугунных труб обладает наименьшей прочностью и устойчивостью к давлению. Безнапорные трубы достаточно тонкие и хрупкие. В их производстве применяется простой серый чугун с примесями пластинчатого графита. Такие чугунные трубы могут успешно эксплуатироваться только в самотечных канализациях со стабильно низкой нагрузкой. Тем не менее, у чугунных безнапорных труб есть и интересное преимущество: их можно использовать неоднократно. Естественно, это возможно только при хорошей сохранности.

Если необходимо осуществить соединение в системе безнапорной канализации с пластиковым трубопроводом, трубы ЧК подойдут лучше всего. Соединение делается при помощи резиновых манжет.

Напорные трубы ВЧШГ. В большинстве современных трубопроводов принято использовать трубу чугунную напорную. Эти изделия часто встречаются в продаже под аббревиатурой ВЧШГ, которая расшифровывается как «высокопрочный чугун с шаровидным графитом».

Трубы из чугуна бывают нескольких видов, от типа и размера зависит их применение и способ соединения

Трубы чугунные напорные нашли своё применение в устройстве самотечных канализаций, напорных канализаций (в том числе и в тех случаях, когда появляется необходимость подъема стоков на значительную высоту), водопроводов и теплотрасс.

Полезно знать! Иногда напорные трубы ВЧШГ применяются в качестве обсадной конструкции при бурении скважин на высокую глубину.

В промышленных отраслях трубы ВЧШГ также задействованы. При их помощи осуществляется прокладка магистральных систем транспортировки нефти и газа.

Напорные раструбные трубы ЧНР. Применяют трубу чугунную раструбную в основном в крупных сетях водоснабжения. Они выпускаются с разными диаметрами, чаще – от 100 мм. Особенность материала делает трубы ЧНР несколько менее прочными, чем ВЧШГ, поэтому их монтаж требует особых навыков. В домашних канализационных системах использование труб чугунных напорных раструбных ограничено, в основном из-за сложностей строительства водопроводов. Чтобы продлить срок службы труб ЧНР, их вскрывают лаково-битумными композициями.

Безраструбные трубы SML. Безраструбные чугунные трубы производятся методом литья сплава чугуна и розеточного графита. Относительно новая вариация чугунных труб для водопровода и канализации, особенностью которой стало специальное покрытие их эпоксидных веществ. Канализационные системы могут долго функционировать с применением безраструбных конструкций, если их монтаж был осуществлен правильно. В отличие от раструбных, такие трубы соединяются обычными хомутами. Ключевую роль в надежности соединения играет степень плотности надетого хомута.

Чугунные трубы SML могут выдерживать как высокие, так и низкие температуры. Единственное «противопоказание» к их применению– это напорные канализации.

Чугунные трубы и по сей день остаются широко используемым материалом для установки отопительных сетей, магистральных водопроводов и канализаций. Экономайзерные трубы – это обязательный элемент промышленных регистров, они, по сути, являются уже готовым радиатором. Так же качественно трубы из чугуна могут служить и в системах водопроводов и канализаций.

Чугунная ребристая экономайзерная труба – LINEYKA

Не обращая внимания на возникновение немалого количества труб из инновационных материалов, изделия из чугуна как и прежде занимают высокие рейтинговые позиции компонентов для систем отопления. Кроме гладкостенных чугунных труб, выпускаются изделия и с ребристыми стенками. Данная разновидность имеет очень много хороших качеств относительно обычных цилиндрических труб, благодаря этому решает вопрос отопления даже на больших объектах промышленности.

Экономайзерная труба — это своеобразное изделие, применяемое в отопительных системах

Характерности чугунной ребристой экономайзерной трубы

Труба отопления для промышленных экономайзеров может быть четырехугольной формы и с округлыми ребрами. Размеры изделий берутся типовые: диаметр внутри составляет 70 мм, а внешний – 175 мм. За счёт различий между внутренним и внешним диаметрами создается эффект низкой температуры поверхности трубы при довольно горячем теплоносителе.

Экономайзерные трубы выпускаются похожих длин: по 2 м и по 3 м. Чугунные ребристые трубы поступают в продажу, укомплектованные 2-мя пробками, имеющими отверстия и 2-мя глухими пробками. Пробки с дырочками бывают левосторонними и правосторонними, причем левосторонние маркируются обозначением «Л».

Есть определенные эксплуатационные условия, при которых труба чугунная с ребристой поверхностью будет работать предельно качественно:

• наиболее высокая температура, допустимая для чугунных экономайзерных труб – 95 градусов. В экстренных случаях разрешается недолгий подъем температуры до 150 градусов;
• постоянное рабочее давление – 0,6-1 МПа (10 атмосфер). Впрочем, чугунные ребристые трубы совместимы с паровыми котлами, давление которых максимум 2,4 МПа;
• поверхность с внешней стороны экономайзера покрывается специализированной грунтовочной смесью;
• при установке ребристых труб принимается во внимание принудительное расстояние от пола до срединной оси экономайзера, составляющее не менее 200 мм. От поверхности боковой стены расстояние до оси трубы берется в расчет от 130 мм;
• если экономайзеры находятся в 2 ряда, расстояние между осями отопительных приборов выдерживается в 250 мм. Ряды экономайзеров между собой соединяются специализированной дугой.

Все экономайзерные трубы укомплектовываются заглушками — глухими и с дырочками

Главными минусами экономайзерных труб можно назвать не легкого вес, затрудняющий перевозку, и малую стойкость к ударам царапинам и так далее.

Важно! Смонтированные на объекте, ребристые трубы из чугуна должны подвергаться очень маленькому внешнему действию.

Область использования трубы чугунной экономайзерной

Очень большое применение ребристые чугунные трубы получили в разработке трубных змеевиков для паровых котлов – экономайзеров (регистров). Но регистры из экономайзерных труб являются плохим вариантом с точки зрения гигиены, так как между ребрами конструкции происходит накопление немалого количества пыли. Благодаря этому очень часто подобного рода конструкции можно повстречать в промышленных и помещениях складов, в которых рабочий штат сотрудников находится небольшое количество времени. Чугунные батареи в жилых домах – это образец промышленных экономайзеров.

Цилиндрические трубы плохо подойдут в качестве отопительных приборов, так как они имеют недостаточный внутренний объем в отношении к поверхностной площади.

Нагревательные стационарного типа котлы могут быть некипящими и кипящими. Также есть разновидности с выводом печной трубы, применяемые в жилых домах. Чугунная экономайзерная труба применяется исключительно при устройстве некипящих неподвижных котлов.

Хороший совет! Для самой лучшей работы печей для отопления в жилых и промышленных помещениях часто используется труба стартовая чугунная. За счёт этой детали конструкции в отапливаемом пространстве быстрее настраевается комфортная температура воздуха.

Из экономайзерных труб делают приборы для обогрева помещений; данные устройства называются регистрами

Кроме части оборудования для котельной, ребристые трубы могут применяться как самостоятельный компонент системы отопления. Ребристая труба из чугуна отлично хранит температуру носителя тепла и служат в несколько раз длительнее, чем конструкции из стали, так как мало склонна к ржавчине.

Экономайзерная труба соединяется с другими частями при помощи торцевых фланцев.

Какие еще бывают разновидности чугунных труб?

Одна из обширных областей применения чугунных труб, кроме систем отопления, — организация водонапорных трубо-проводов. Характеристики труб из чугуна дают возможность применять их в системах водоподачи (чаще – холодной) и канализациях. Чугунные трубы могут легко ложится в землю, они замечательно переносят невысокие температуры и давление грунта. Однако из-за склонности к коррозии ложить их лучше в тоннели, чем конкретно в землю.

В зависимости от требований трубопровода могут быть подобраны изделия различных типов.

Безнапорные трубы ЧК. Этот вид чугунных труб обладает наименьшей прочностью и стойкостью к давлению. Безнапорные трубы очень тонкие и хрупкие. В их производстве применяется простой серый чугун с примесями пластинчатого графита. Такие чугунные трубы могут удачно использоваться только в самотечных канализациях со стабильно невысокой нагрузкой.

Но все таки, у чугунных безнапорных труб есть и любопытное преимущество: их можно применять много раз. Естественно, это может быть только при хорошей сохранности.

Если нужно выполнить соединение в системе безнапорной канализации с пластиковым трубопроводом, трубы ЧК подходят прекраснее всего. Соединение выполняется с помощью манжет из резины.

Напорные трубы ВЧШГ. Во множестве современных трубо-проводов применяют трубу чугунную напорную. Данные изделия часто имеются в продаже под аббревиатурой ВЧШГ, которая расшифровывается как «высокой прочности чугун с шаровидным графитом».

Трубы из чугуна бывают разных видов, от типа и размера зависит их использование и способ соединения

Трубы чугунные напорные нашли своё использование в устройстве самотечных канализаций, напорных канализаций (в том числе и в тех случаях, когда возникает необходимость подъема сливов на существенную высоту), водомерных узлов и теплотрасс.

Желательно знать! Порой напорные трубы ВЧШГ используются в качестве обсадной конструкции при скважном бурении на высокую глубину.

В отраслях промышленности трубы ВЧШГ также использованы. При их помощи выполняется прокладка магистральных систем транспортировки нефти и газа.

Напорные раструбные трубы ЧНР. Используют трубу чугунную раструбную по большей части в больших сетях водообеспечения. Они выпускаются с различными диаметрами, чаще – от 100 мм. Специфика материала выполняет трубы ЧНР несколько менее прочными, чем ВЧШГ, благодаря этому их монтаж просит специальных навыков. В домашних сточных системах применение труб чугунных напорных раструбных ограничено, по большей части из-за трудностей строительства водомерных узлов. Чтобы увеличить служебный срок труб ЧНР, их вскрывают лаково-битумными композициями.

Безраструбные трубы SML. Безраструбные чугунные трубы производятся методом литья сплава чугуна и розеточного графита. Относительно новая вариация чугунных труб для водомерного узла и канализации, спецификой которой стало специализированное покрытие их эпоксидных веществ. Системы канализации могут долго работать с использованием безраструбных конструкций, если их монтаж был выполнен правильно. В отличии от раструбных, подобные трубы соединяются обыкновенными хомутами. Главную роль в качественного соединения играет степень плотности надетого хомута.

Чугунные трубы SML могут держать как высокие, так и невысокие температуры.

Единственное «противопоказание» к их использованию– это напорные канализации.

Чугунные трубы и по сей день остаются широко применяемым материалом для установки отопительных сетей, магистральных водомерных узлов и канализаций. Экономайзерные трубы – это необходимый элемент промышленных регистров, они, по существу, являются уже готовым отопительным прибором. Также качественно трубы из чугуна могут работать и в системах водомерных узлов и канализаций.

5 основных типов труб, используемых в домах

Независимо от того, нанимаете ли вы сантехника для устранения проблемы с сантехникой или занимаетесь проектом «сделай сам», выбор правильных труб для водопровода в вашем доме может оказаться сложной задачей. Имея так много различных вариантов, трудно понять, какой тип сантехнических труб подходит именно вам и вашему пространству.

При выборе типов сантехнических труб для использования в водопроводной системе жилого помещения важно взвесить все «за» и «против». Качество вашей жизни дома напрямую зависит от вашей водопроводной системы, и Lenox здесь, чтобы помочь вам принять взвешенное решение. Продолжайте читать нашу разбивку основных типов сантехнических труб.

1. Трубы из поливинилхлорида (ПВХ)

ПВХ известен своей универсальностью, малым весом и устойчивостью к засорению. Трубы из ПВХ обычно используются как часть сливной линии раковины, туалета или душа, хотя их также можно использовать в качестве основной водопроводной трубы дома.

Плюсы

• Доступно. Легкие свойства ПВХ не только облегчают монтаж, но и снижают стоимость транспортировки материала.
• Устойчив к высокому давлению воды. 9ПВХ 0015 нелегко согнуть, но труба обладает некоторыми гибкими свойствами, которые позволяют ей выдерживать постоянный приток воды под высоким давлением.
• Устойчив к засорению. Гладкая внутренняя облицовка из ПВХ ускоряет процесс слива, защищая его от накопления осадка и засорения.

Минусы

• Ограниченные варианты размеров. Трубы из ПВХ имеют ограниченные варианты размеров, которые могут сделать трубы неэффективными в ограниченном пространстве.
• Деформация. Как и многие виды пластика, ПВХ не выдерживает очень горячей воды и в результате деформируется.



2. Трубы из сшитого полиэтилена (PEX)

Труба PEX — это недорогой пластиковый вариант, который может выдерживать как горячую, так и холодную воду. Этот тип трубопровода обычно используется для водопроводных сетей.

Pros

• Простота установки. В PEX используется «обжимной» метод установки, при котором кольцо обжимается вокруг ребристого фитинга с помощью специального инструмента. PEX можно даже модернизировать на медных или ПВХ трубах, используя метод обжима и специальные фитинги. Таким образом, вы можете легко добавить трубы PEX к существующим трубам в вашем доме.
• Гибкость. Трубопровод PEX подходит для узких мест и острых углов, и он может растягиваться на большие расстояния без дополнительных фитингов.

Минусы

• Только для внутреннего применения. PEX подвержен износу от ультрафиолетовых лучей, поэтому эти трубы нельзя использовать снаружи.
• Опасения по поводу токсичности. Некоторые исследования показали, что химические вещества в трубах PEX попадают в питьевую воду, потенциально подвергая домовладельцев воздействию канцерогенов. В результате использование труб PEX запрещено в штате Калифорния.



3. Трубы из акрилонитрил-бутадиен-стирола (АБС)

Трубы из акрилонитрил-бутадиен-стирола (АБС) — это тип пластиковых труб, похожих на ПВХ и отличающихся черным цветом. ABS имеет длительный срок службы и используется только для дренажных и канализационных труб.

Pros

• Устойчив к низким температурам. Хотя он не такой гибкий, как ПВХ, он лучше выдерживает низкие температуры.
• Простота установки. В то время как трубы из ПВХ требуют нанесения слоя растворителя перед нанесением цемента, который скрепляет трубы, трубы из АБС просто нуждаются в цементе.

Минусы

• Громкая транспортировка воды. Трубы из АБС-пластика не глушат звук проточной воды, как трубы из ПВХ, что может мешать домовладельцам.
• Деформируется при высоких температурах. Трубы из АБС-пластика недолговечны под прямыми солнечными лучами и могут деформироваться под сильным ультрафиолетовым излучением.



4. Медные трубы

Медные трубы служат более 50 лет и являются стандартными жесткими трубами в сантехнической промышленности. Они способны выдерживать высокое давление воды и бывают различной толщины, разделенные на две категории: жесткие и гибкие медные трубы.

Жесткая медная труба обычно используется для водопроводных сетей, тогда как гибкие медные трубы используются в труднодоступных местах, где медь может изгибаться.

Pros

• Коррозионностойкий. Медные трубы устойчивы к коррозии, выдерживают высокое давление воды и устойчивы как к высоким, так и к низким температурам.
• Экологически чистый. Медь может быть переработана, поэтому ваши водопроводы могут быть изготовлены из переработанного материала или переработаны для будущего использования.

Минусы

• Дорого. Медные трубы дороже, чем некоторые из наиболее популярных пластиковых альтернатив, таких как ПВХ или PEX.
• Ограниченная гибкость. Медь нельзя использовать в труднодоступных местах, где пластиковые трубы, скорее всего, будут лучшим вариантом.



5. Чугунные и оцинкованные стальные трубы

Хотя чугунные и оцинкованные трубы редко устанавливаются в новых домах, у вас могут быть эти трубы, если у вас есть старый дом, построенный в начале 20 века. .

Чугунная труба отличается прочностью и долговечностью и до сих пор используется для изготовления деталей систем водоснабжения. Чугунные трубы термостойкие и уменьшают шум движущейся воды. Обе трубы со временем подвержены ржавчине и коррозии, и их обычно заменяют медными или пластиковыми трубами при ремонте сантехники в жилых помещениях.

Как часто нужно менять сантехнику?

Частота замены труб может варьироваться в зависимости от используемого материала труб, места расположения труб, типа воды, протекающей по трубам, и даже почвы, в которой они расположены.

Если вы живете в В новом доме вам, вероятно, не придется беспокоиться о замене труб. Однако, если вы живете в старом доме, подумайте о проверке водопроводной системы. Чтобы узнать, когда пришло время заменить трубы в вашем доме, или получить приблизительную оценку того, когда вам нужно будет заменить их в будущем, обратитесь к лицензированному сантехнику.

Свяжитесь с отделом сантехники Lenox сегодня

С таким количеством вариантов сантехнических труб может быть трудно определить, какой тип лучше всего подходит для вашего дома. Позвоните нам по телефону (734) 294-0959 или заполните контактную форму онлайн, и один из наших сертифицированных сантехников будет рад оценить вашу сантехнику. Если требуется ремонт, мы поможем подобрать качественный и недорогой вариант сантехники для ваших нужд.
