Содержание

Как подключается термоголовка для радиаторов отопления. Резьба, клик

Термоголовка – не большой по размерам но очень важный элемент системы отопления. Благодаря установке данного прибора к радиатору достигается комфорт и экономия. Существует несколько видов термогловок. Более детально можно посмотреть на странице сайта “термоголовки” перейдя по следующей ссылке – нажмите для просмотра. В данной статье мы детально опишем как установить термогловку на Ваш радиатор отопления. Существует 3 основных разновидности.

Установка термоголовки на встроенный термостатический клапан.
Установка термоголовки на резьбовой термостатический клапан (углового или прямого типа).
Установка на термостатический клапан системы “клик”.

Данная процедура является не сложным процессом. Выполнить установку можно без участия специалиста сантехника. Во время монтажа необходимо выполнить ряд просты движений которые детально описаны в данном материале.

Монтаж термоголовки на встроенный термостатический клапан

Встроенные клапаны устанавливаются не определенный вид отопительных радиаторов. Их можно встретить у стальных (с нижним подключением), медно-алюминиевых и секционных алюминиевых. На фото представлено как выглядят встроенные термостатические клапаны.

На фото в левой части можно увидеть красный колпачек. Он закрывает термостатический клапан. С его помощью можно в ручном режиме регулировать степень подачи теплоносителя. Для установки термоголовки необходимо его выкрутить. Перед покупкой головки необходимо заранее уточнить вид встроенного клапана. Они бывают нескольких размеров. Это в свою очередь влияет на размер самой термоголовки. процедура монтажа в любом случае будет одинаковой.

Откручиваем колпачек со встроенного клапана. Видим перед собой резьбу.
Берем в руки термоголовку и устанавливаем значение температуры на максимальный уровень.
Насаживаем на клапан и накручиваем на резьбу термоголовку при помощи вращательных движений кольца.
Саму термоголовку крутить не нужно.

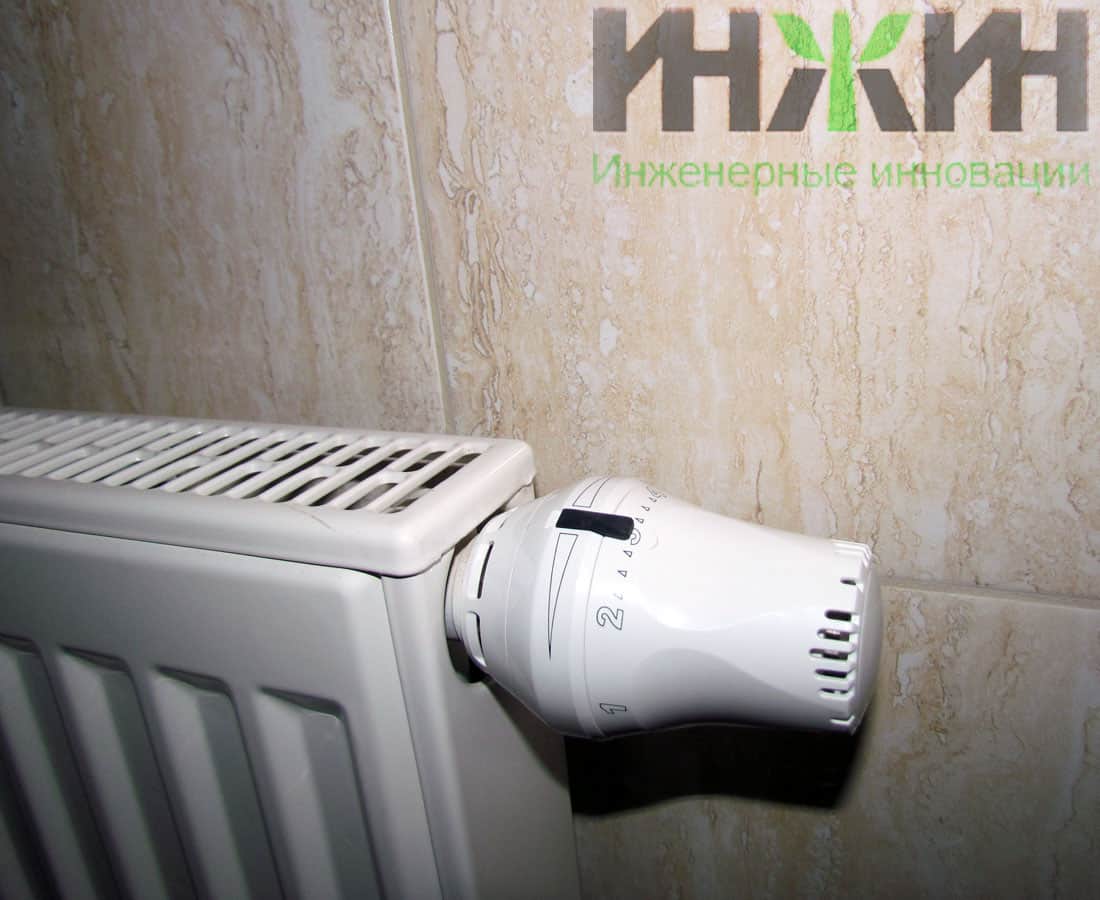

Термоголовка установлена. Сила затяжки не должна быть большой. Это не резьбовое соединение инженерных сетей.

Монтаж термоголовки на резьбовой кран

Если у Вас установлен радиатор отопления без встроенного клапана, и вы хотите установить термогловку. Сделать это можно при помощи специального термостатического крана на который устанавливается сама головка. Для этого Вам необходимо купить набор 2 в 1 или 3 в 1 (краны+термоголовка). Детали можно уточнить в отделе продаж нашего магазина.

Откручиваем колпачек на клапане. Видим перед собой резьбу.
Берем в руки термоголовку и устанавливаем значение температуры на максимальный уровень.
Насаживаем на клапан и накручиваем на резьбу термоголовку при помощи вращательных движений кольца. Саму термоголовку крутить не нужно.

Термоголовка установлена. Сила затяжки не должна быть большой. Это не резьбовое соединение инженерных сетей.
Установка головки может происходить на уже вкрученный в радиатор термостатический кран.

Монтаж термоголовки с системой “клик”

Система “клик” это вид установки на клапан. Отличительная особенность данной системы в способе подключения самой головки к крану. Монтаж осуществляется при помощи насаживания датчика температуры (термоголовки) на посадочное гнездо. Клапаны системы “клик” не сильно отличаются от резьбовых. Это можно увидеть на фото.

Снимаем колпачек
Берем в руки термоголовку и устанавливаем значение температуры на максимальный уровень.
Насаживаем на клапан и прижимаем. Термоголовка должна защелкнуться.
Термоголовка установлена.
Установка головки может происходить на уже вкрученный в радиатор термостатический кран.

Термоголовка для радиатора отопления – принцип работы и установка

Отопительная система старого типа, равно как и новое оборудование, должно оснащаться современными устройствами, отвечающими не только за удобство использования, экономию энергии, но и безопасность в применении. В данном случае одним из наиболее полезных элементов послужит терморегулятор. Именно термоголовка для радиатора отопления поможет производить регулярный контроль и настройку отопительной системы внутри дома, квартиры за счет увеличения или снижения давления жидкости в батарее.

Так сложилось, что застройщики при возведении домов не уделяют должного внимания грамотной установке отопительной системы, поскольку на батарее в большинстве случаев отсутствует регулятор температурного режима теплоносителя. Однако на сегодняшний день в связи с повышением цен на отопление, каждый владелец недвижимости старается уменьшить расходы на коммунальные услуги. Именно в этом и поможет установка термоголовки на радиатор отопления.

Из чего состоит агрегат

Конструкция представляет собой компактное оборудование, состоящее из двух основных деталей: латунный клапан и термостат, который отличается повышенной чувствительностью к перепадам температурных режимов. Функционирует элемент самостоятельно, как единый механизм, для которого не требуется производить дополнительную проводку какого-либо вида энергии.

Устройство и схема конструкции

Внутренняя часть головки наполнена специальной смесью, реагирующей на температуру воздуха, находящегося в доме или помещении. В качестве данного вещества зачастую используют газообразный или жидкий материал.

Что еще входит в комплектацию термоголовки?

Колпачок с градацией температуры;
Предохранительная установка;
Сальники;
Клапана;
Проходной элемент, соединяемый с батареей и подводящим трубопроводом.

ВИДЕО: Комнатный термостат. Сравнение способов регулировки температуры

Как работает устройство

Термостатические головки для радиаторов представляют собой герметичный корпус гофрированного типа, который еще называется сильфоном. Он наполнен термическими веществами в виде газа или жидкостной смеси.

В процессе функционирования, при увеличении температурного режима, газообразное вещество расширяется, в результате чего сильфон меняет форму и становится более прямым. После этого срабатывает термостатический клапан для радиатора отопления, который регулируется непосредственно термоголовкой. При повышении температуры теплоносителя элемент закрывает поток воды, направляющейся в трубы, что ведет к снижению температурного режима в помещении.

Основные режимы для помещений

В случае более низкого температурного показателя срабатывает обратный принцип работы – при сжатии элемента, расположенного на батарее, происходит открытие клапанов, что приводит к увеличенному потоку воды в систему.

Разновидность и технические особенности

Как работает термоголовка на радиаторе отопления, выяснили, теперь нужно разобраться в разновидностях устройства, чтобы в итоге подобрать наиболее подходящий вариант.

Существует два главных критерия, по которым отличаются термостатические устройства.

Элементы могут быть:

Жидкостными;
Газонаполненными.

Каждый из видов имеет свои плюсы и минусы, если вкратце, первый тип – выявляет более точные показания toC, вторые выделяются надежностью и быстрой работой.

Кроме вида наполнителя, система отличается типом управления – механический или электронный.

Механический термостат

Установка не требует дополнительного питания от внешней электроэнергии.

Один из вариантов механического устройства

Термостатические головки для радиаторов механического типа обладают такими преимуществами:

низкая стоимость по сравнению с электронным механизмом;
простота в эксплуатации;
независимость от любого вида энергии.

Главным недостатком механического устройства – ручной способ регулировки при помощи вентиля.

Электронная установка

Автоматический элемент способен настраивать поток воды без контроля пользователя. На месте, где должен располагаться вентиль, находится жидкокристаллический экран и панель управления.

Электронная разновидность, с помощью которой удобно настраивать нужный режим в комнате или доме

Электронные приспособления обладают двумя датчиками дистанционного и встроенного типа, которые выявляют температурный режим, переводят его в цифровое значение на экране.

Кроме возможности программирования toС в доме на определенные часы, термостатические головки для радиаторов могут понижать температуру в помещении в отсутствии владельцев и за несколько часов повышать ее, чтобы к приходу дом успел прогреться. Также, при длительном «простаивании» недвижимости можно выставить режим прохладного микроклимата, который не позволит промерзнуть отопительной системе в зимний период года.

Такого типа запорная арматура, вне зависимости от вида обладает на выбор двумя системами регуляции.

Закрытая логика

Открытая логика

В систему встроены стандартные показания, задаваемые еще при разработке на производстве. Управлять можно только основными параметрами.

Работает исходя из вида оборудования и всей системы в общем. Может подстроить свой функционал под любую отопительную установку. Зачастую применяется в промышленных сферах. Для регулирования настроек следует вызывать специалиста, поскольку данный процесс требует определенных навыков и занимает продолжительное время.

Из недостатков автоматизированной системы выделяют потребность в частой замене батареек. Рекомендуется сразу же приобрести аккумуляторные батареек, чтобы их можно было просто заряжать.

Как правильно установить запорную арматуру?

Если прибор уже выбран и приобретен, на следующем этапе следует выяснить, как установить термоголовку на радиатор. Естественно, в первую очередь необходимо подобрать место, где будет располагаться устройство.

Рекомендация по правильной установке с учетом расположения самой батареи и внешних факторов

Зачастую, в качестве места для монтажа выбирают саму батарею, не закрытую шторками, панелями и прочими декоративными приспособлениями. Присутствие помехи – это очень важный фактор, который может отрицательно сказываться на правильности показаний.

Кроме того, на температурный режим устройства могут влиять:

солнечные лучи;
сквозняки;
климатическая техника, установленная рядом.

Существует еще один вариант расположения оборудования – область на горизонтальном участке системы, находящаяся перед самой батареей.

В случае если отопительная система двухтрубного вида, отступив немного от батареи, нужно установить байпас. В двухтрубном устройстве монтаж производится непосредственно на верхнем подающем трубопроводе.

Основные этапы установки:

Сливается весь теплоноситель.
На однотрубном устройстве монтируется байпас, в обратном случае – этап пропускается.
Производится установка термоголовки в отверстие с резьбой в батареи.
Резьба обматывается лентой ФУМ для улучшения герметичности.
Производится монтаж прибора. Важно правильно расположить устройство, следуя обозначающим стрелкам на корпусе, которые должны быть в одном направлении с потоком воды, иначе термостатический клапан для радиатора отопления может выйти из строя или просто потерять свои эксплуатационные особенности.

Как устанавливать термоголовку?

В Европе термоголовки начали выпускать в сороковых годах ХХ века. В нашей стране они начали использоваться значительно позже, но термоголовки достаточно быстро вошли в нашу жизнь.

Сейчас, о них написано множество статей, снято много видеороликов, и установлено большое количество. Я думал, что вопрос «Как устанавливать термоголовку?» уже не актуален. По крайней мере для инсталляторов. Но в процессе работы я постоянно сталкиваюсь со случаями неправильного монтажа термоголовок. Потому я решил написать статью о том, как правильно ее устанавливать.

Рис. 1 Термостатическая головка от RBM S.p.A.

Для лучшего восприятия правил, рассмотрим их на примерах «как делать не нужно».

1. Термоголовку необходимо устанавливать только горизонтально.

Рис. 2. Головку нельзя устанавливать вертикально вверх

Не вертикально вверх, как показано на рисунке 2.

Рис.

3. Устройство нельзя монтировать вертикально вниз

И не вертикально вниз (рис.3). В таком положении, внутренний датчик головки неправильно измеряет температуру внутреннего воздуха. Эффективность системы и комфорт снижается.

2. Расстояние до подоконника от тела термоголовки должно быть минимум 200 мм.

Рис.4 Термостатическую головку нельзя устанавливать близко к подоконнику и вертикально

3. Расстояние от тела головки до стены должен быть более 150 мм.

В случае, когда термоголовка располагается близко к строительным конструкциям (подоконнику или стене), циркуляция воздуха ухудшается или полностью прекращается. Происходит локальный перегрев воздуха возле головки, и эффективность ее работы снижается.

4. Термоголовку нельзя закрывать шторами. В этом случае происходит локальный перегрев воздуха. И устройство начнет закрываться раньше, чем необходимо.

5. Нельзя чтобы головка располагалась в зоне прямых солнечных лучей.

При возникновении ситуации из п.1-п.5 многие производители предлагают решение – термоголовки с выносным датчиком (рис.5.1) или выносным механизмом (рис.5.2).

Рис.5 Термоголовки с выносным датчиком (слева) и выносным механизмом (справа)

Тогда их можно размещать, как показано на рис.6.

Рис.6 Примеры установки головки с выносным датчиком

Как видно, правил немного и они простые. Надеюсь, эта информация поможет правильно монтировать и использовать эти продукты. Тем самым это приведет к увеличению эффективности систем отопления и уменьшению энергозатрат.

Установка термоголовок Danfoss. Терморегуляторы Danfoss для отопления и радиаторов отопления

Установка термостата на радиатор – это возможность снизить затраты на отопление, улучшить микроклимат в доме, а также сохранить энергоресурсы Земли.

Мотивы могут быть разные, но решение все больше воплощается в жизнь.

Многие, выбирая производителя оборудования, останавливаются на Данфосс.

И неудивительно, что продукцию известного бренда легко встретить на прилавках многих магазинов.

Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на заводах собственной компании. Если вы также решили приобрести термостат Danfoss, кстати будет инструкция по установке и эксплуатации.

Целью установки термостата является поддержание выбранной потребителем температуры воздуха в доме.

Конструкция термостатора для радиаторов включает два дополняющих друг друга элемента:

Термостат (или термостатический элемент).
Термостатический клапан Danfoss.

Клапан подключается непосредственно к аккумулятору, на нем установлен термостатический элемент.

Базовая база – термостат. Именно он реагирует на изменение температуры окружающей среды и воздействует на клапан, перекрывающий поток теплоносителя.

Терморегулятор Danfoss.

Внутри головки термостата – сильфон (гофрированная камера с возможностью изменения размеров), заполненный газом. Газ в зависимости от температуры меняет агрегатное состояние (при охлаждении он конденсируется).Это приводит к изменению объема и давления в камере. Камера уменьшается в размерах, вытягивает шток золотника, что открывает больший зазор в клапане для поступления охлаждающей жидкости.

При нагревании происходит обратный процесс расширения просвета и перекрытия просвета (принятый стандарт – 2 В ° C превышения температуры воздуха выше указанной).

Когда на шкале регулятора выставлена комфортная температура Внутри устанавливается сжатие внутренней пружины, которое взаимосвязано с определенным давлением газа.

Компания Danfoss производит сильфоны для газа внутри, а также для жидкости. Последние более инертны, медленнее реагируют на изменение температуры.

Виды и обозначения:

РТС – сильфон жидкостный;
RTD-G – газовая балка для однотрубной системы или двухтрубная без насоса;
RTD-N – сильфон газовый для двухтрубных систем и систем с циркуляционным насосом.

Данфосс регуляторы радиатора RA 2991

Существуют также модификации термоэлементов, в которых:

Защита от перенастройки со случайными лицами (отличный вариант для общественных заведений и детских комнат).
Имеется выносной термодатчик, соединенный двухметровой капиллярной трубкой, который можно установить подальше от радиатора, вдувать в нишу или принудительную мебель, что дает более точный результат измерения.
С диапазоном температур, немного меньшим, чем у обычных датчиков, для интеграции в систему, где платежи производятся по стандартам.

Добычей электричества с Земли интересуются многие люди. – Как достать своими руками читайте в статье.

Формулы и примеры расчета вентиляции производственных помещений Вы найдете.

С отзывами об эффективности электрических конвекторов Вы можете ознакомиться с отоплением.

Система обогрева полов

Термостаторы применяются для системы обогрева полов. Просто необходим термостат для теплых полов!

В конце концов, закачивая жидкость в контур пола, нужно снизить ее температуру с 60 до 90 ° C до комфортных 35-40 ° C (в то время как поверхность самого пола будет около 25 ° C). .

Расходомеры

бессильны, если в системе скачет давление, если воздух нагревается, например, от Солнца, и даже если жильцы хотят сэкономить на отоплении в свое отсутствие.

Термомеханический регулятор лучше применять для небольших помещений, около 10 м2.

Для больших помещений используют регуляторы температуры в помещении с датчиками температуры теплого пола.

Установка термостатического элемента

В первую очередь монтируется вентиль на радиаторе.Для этого поток теплоносителя перекрывают.

На подающей трубе есть разметка. Участок, который нужно будет вырезать, должен по длине соответствовать размеру корпуса клапана за вычетом резьбовых соединений.
Труба отопления разрезана, порезы лишние.
С помощью пластинки или кубика снаружи Нарезка трубы производится резьбой.
Состав обработан сантехнической пастой и фум-лентой.
Тело клапана перегибает полученную резьбу.
Так как трубу выкрутить невозможно, с противоположной стороны клапана накидка-гайка-американка закручивает, а потом вкручивает (ключ шестигранный) в кусок радиатора.
Корпус прибора вкручивается в собственную голую гайку через резиновую шайбу. Это соединение не нужно как-то заклеивать, главное, чтобы оно было чистым.
После установки клапана на радиатор с него снимается защитный колпачок (расположен перпендикулярно патрубку).

Термоголовка выставляется на максимальное значение температуры, после чего одевается на вентиль нажатием (до щелчка).

Установка датчика

Как уже было сказано, выносной датчик нужен, если аккумулятор встроен в стену или что-то закрытое (мебель, экран, плотные шторы).

В одном случае этого элемента совмещены датчик и узел настройки.

Лучше всего разместить прибор на открытой (но без сквозняков) стене, на высоте около 1.4 мес. С пола. Избегайте мест рядом с приборами, которые могут изменить температуру среды – кондиционерами. посуда кухонная и др.
В комплекте с устройством есть небольшая монтажная панель, которая фиксируется в выбранном месте с помощью пары саморезов.
Внутри датчика капиллярная трубка перемешана. Его вытягивают на желаемую длину так, чтобы устройство достигло закрепленной планки.
Капиллярная трубка аккуратно закреплена на задней части клапана.
Датчик помещается на штангу простым захватом.

Микроклимат в доме и влажность воздуха – два неразрывно связанных понятия. Для дома и здоровья читайте в статье.

Какой утеплитель для теплого пола выбрать, читайте. И вы найдете общую информацию о прокладке утеплителя.

Установка ограничения

В основе работы термостаторов – законы физики. Поэтому нужно помнить, что в условия, в которых находится устройство, можно вносить некоторые коррективы (например, удаленность от источника тепла). Приведены примерные таблицы соответствия шкалы регулятора и температуры, которую можно вынести за ориентир при установке. Однако после основной настройки необходимо будет «разобраться» с его терморегулятором.

Для этого:

Укажите температуру на ручке с помощью этикеток.
Через час контрольные измерения проводятся комнатным термометром в нескольких точках комнаты.
Если температура больше или меньше, показания корректируются на ручке.

Зона пропорциональности – 2 ° C. Если выставить температуру 20 °, прибор будет удерживать индикаторы в диапазоне от 20 до 22 ° C.

Датчик после установки на радиатор

Два контакта, которые входят в состав датчика, помогают установить ограничения минимального и максимального положения термоэлемента.

Их внизу устройства:

Для установки лимита на отметку, например «3», нужно потянуть за ограничитель и выставить показания датчика на отметке «3».Затем булавка вставляется в это отверстие, которое в этом положении оказывается под значком ромба.
Второй ограничительный порог выставляется точно так же. Ручка поворачивается к нужному индикатору, в отверстие вставляется только штифт, который появляется под значком треугольника.

Вы можете заблокировать регулятор на определенной температуре (Защищает от непредвиденных сбоев или детских шалостей).

Для этого:

Оба штифта сняты.
На рукоятку надевается нужный индикатор.
В этом положении первый штифт вставляется в отверстие, расположенное под ромбом.
Второй штифт в отверстии под треугольником.

Терморегуляторы Danfoss имеют множество положительных отзывов. Это очень простое в использовании устройство, не требующее никакого внимания после первоначальной установки и настройки. Но результатом станет более комфортная температура в квартире, а также в некоторых случаях существенная экономия бюджетных средств.

Видео по теме

Во многих странах до 40% энергоресурсов идет на нужды вентиляции и отопления зданий. Это в несколько раз больше по сравнению с развитыми европейскими государствами.

Необходимость использования

Вопрос энергосбережения стоит особенно остро, он актуален на фоне постоянного роста цен на энергоносители. Одно из устройств, экономящих тепловую энергию – это термостат для радиаторов, установка которого снижает потребление тепла на 20%. Для этого потребителю необходимо правильно подобрать конструкцию к системе отопления, а также произвести монтаж, о чем вы сможете узнать, прочитав ниже.

Принцип работы

Термостат Danfoss разработан для поддержания постоянной температуры в помещении. Впервые подобные устройства начали использовать в 1943 году. Упомянутая компания является лидером рынка по производству и продаже таких агрегатов. Конструктивно устройства входят в состав 2 основного элемента, а именно термоголовки и клапана, которые соединяются запорным механизмом. Назначение термоголовки – определение температуры окружающей среды Для регулировки воздействия на привод, клапан выступает как последний. Он предназначен для перекрытия потока воды, попадающей в радиатор. Такой способ регулирования называется количественным, так как прибор может влиять на расход воды, идущей в аккумулятор. Есть еще один метод, называемый качественным, с его помощью изменяется температура воды в системе. Делается это по названию, а именно этот элемент должен быть в котле. Термостат Danfoss имеет внутри сильфон, заполненный термочувствительной средой. Это может быть газ или жидкость. Последняя разновидность сильфонов более проста в изготовлении, но не показывает такой быстродействия, как газовые аналоги, поэтому последние получили столь широкое распространение.В момент повышения уровня температуры воздуха вещество, находящееся в замкнутом пространстве, приобретает более внушительный объем, сильфон, растягиваясь, оказывает воздействие на шток клапана. Последние перемещаются по конусу, который призван уменьшить проходное сечение. Это позволяет эффективно снизить расход воды. При понижении температуры воздуха этот процесс протекает в обратном порядке, и объем теплоносителя увеличивается до оптимального предела, и термостат Данфосс срабатывает.

Отзывы потребителей

В зависимости от того, какой тип отопительной системы используется, а также от технологии монтажа, термоголовки и клапаны в различных комбинациях могут использоваться для регулирования расхода воды. Если мы говорим об однотрубной системе, следует использовать клапан, который отличается увеличенной пропускной способностью и незначительным, по мнению пользователей, такая же рекомендация может быть использована и в случае двухтрубной системы самотана, где вода циркулирует естественным образом и не течет. влияют на принудительную мотивацию.Если вы решили выбрать термостат Danfoss, то вы можете установить его на двухтрубную систему, которая оборудована циркуляционным насосом. В этом случае, согласно отзывам, у клапана должна быть возможность регулировки пропускной способности. Это довольно просто, и применять для этого специальный инструмент не нужно. После того, как вы решите, какой вентиль использовать, необходимо определиться с типом термоголовки.

Если вас интересует Danfoss – термостат, инструкция по установке которого будет представлена ниже, – вы можете приобрести его по доступной стоимости.Определяя тип термоголовки, следует знать, что в продаже предлагается несколько разновидностей. Таким образом, внутри может находиться термоэлемент. Помимо прочего может быть удаленным. Иногда регулятор бывает внешним. Устройства также являются программируемыми, в данном случае они электронные. Вы можете выбрать и антивандальную термоголовку. По мнению пользователей, выбравших регулятор с внутренним датчиком, это устройство следует устанавливать только в том случае, если есть возможность расположить его по горизонтали. Тогда воздух из помещения беспрепятственно уйдет в корпус прибора.

Для справки

После приобретения радиаторного термостата Danfoss стоит более подробно ознакомиться с особенностями его установки. Таким образом, установка его на радиатор в вертикальном положении совершенно недопустима. В этом случае тепловой поток будет постоянно подниматься вверх, и повышенные температуры из подводящего трубопровода и корпуса будут влиять на сильфон. В итоге вы столкнетесь с тем, что устройство будет работать некорректно.

Отзывы покупателей о выборе термостата

Самодельные мастера особо подчеркивают, что в некоторых случаях нет возможности установить прибор горизонтально.Тогда рекомендуется купить выносной с капиллярной трубкой. Длина устройства 2 метра. На таком расстоянии от аккумулятора рекомендуется располагать устройство, установив его на стене. Покупатели подчеркивают, что не всегда отсутствие установки регулятора по горизонтали свидетельствует о необходимости приобретения выносного датчика. Это могут быть другие объективные причины. Термостат Danfoss, принцип действия которого был описан выше, никак нельзя устанавливать за плотными занавесками, в этом случае, конечно, лучшим решением станет покупка выносного датчика.Помимо прочего, такая необходимость возникает в том случае, когда рядом с термоголовкой находится какой-либо источник тепла или проходят трубы горячего водоснабжения. К такому решению можно прибегнуть и тогда, когда радиатор находится под достаточно широким подоконником. В этом случае термоэлемент может попасть в зону сквозняков. Покупатели утверждают, что при соблюдении хотя бы одного из вышеперечисленных условий лучше всего приобрести выносной датчик.

Инструкция по установке

Регулятор температуры Danfoss, отзывы о котором представлены в статье, должен устанавливаться по определенной технологии.Первая рекомендация – отказ от установки термоголовок на обогревателе в пределах видимости. Регулированию следует подчиняться аккумуляторная батарея, общая мощность которой составляет 50 и более процентов от всех находящихся в одной комнате. Таким образом, когда в комнате два нагревательных прибора, термостат должен быть на одной батарее, мощность которой более впечатляющая. Если вас интересует Danfoss – термостат, настройка которого достаточно проста, его можно купить и установить.Первую часть устройства, выполняющую роль клапана, следует установить на подающем трубопроводе. Если необходимо встраивать его в уже собранную систему, необходимо демонтировать кормовой вкладыш. Эти работы могут вызвать определенные трудности, если соединение будет выполнено с использованием стальных труб. Мастеру придется запастись материалом инструмента.

Заключение

Достаточно популярной сегодня компанией на рынке актуальных товаров является Danfoss. Термостат (как его регулировать, указано в инструкции) необходимо установить на радиатор.Затем термоголовка устанавливается без использования дополнительных инструментов. Сделать это в домашних условиях очень просто, к тому же можно будет сэкономить на покупке расходных материалов.

Термостаторы Danfoss для отопления и радиаторов отопления

5 (100%) Голосов: 1

Популярным брендом, под которым выпускаются термостаты, является Danfoss. Продукцию этой компании можно найти практически во всех магазинах.

Технология производства на основе газонаполненного сильфона запатентована и применяется на собственных предприятиях компании. Если вы собираетесь купить термостат Danfoss, обязательно прочтите инструкцию по эксплуатации.

Уточните цены и купите отопительное оборудование и сопутствующие товары, которые у вас есть. Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей РФ и странам СНГ.

О регуляторах Danfoss

Почему установлен термостат? Для поддержания определенной температуры воздуха в помещениях.

Он состоит из двух дополняющих друг друга частей:

Термостат.
Клапан терморегуляции.

Клапан термостата Danfoss подключается непосредственно к радиатору, а термостат уже установлен на нем.

Главное – это термостатический элемент, который улавливает перепады температуры и подает сигнал на клапан, перекрывающий поток теплоносителя.

Внутри термоголовок – сильфон (гофрированная камера с возможностью изменения размеров) с газом. Газ при определенной температуре меняет свое состояние (при охлаждении конденсируется). Это влияет на изменение объема и давления в камере, которая становится меньше по размеру и вытягивает диапазон золотника, который, в свою очередь, оказывается в просвете клапана для циркуляции теплоносителя.

Когда происходит нагрев, начинается процесс обратного расширения и просвет перекрывается (стандартным считается значение на 2 ° C выше указанного).

При выставлении оптимальной степени на шкале прибора внутри появляется определенное сжатие регулировочной пружины, связанное с определенным давлением газа.

Danfoss производит газовые сильфоны и жидкости (более инертные, медленнее реагируют на колебания температуры).

Виды и обозначения

Аббревиатуры, по которым различаются терморегуляторы отопления Danfoss, означают тип наполнителя и назначение устройства:

РТС – сильфон жидкостный;
RTD-G – газовый, подходит для одно- и двухтрубной системы без насоса;
RTD-N – газовое устройство Для одно- и двухтрубных насосных систем.

Сервисный термостатический элемент Danfoss RTR / RTD со встроенным датчиком температуры

Есть модификации, выполняющие не только свои основные функции, но и множество дополнительных. Допустим вариант защиты от перенастройки установленных показателей. Это удобно, когда в комнате постоянно находятся дети. Количество режимов и разнообразие функций у каждой модели индивидуально.

Установка термоголовки Danfoss.

Устройство монтируется на трубе контура горячего водоснабжения. Установка не означает ничего сложного, даже в случае дизайнерских вариантов установка происходит по одному принципу. Работа ведется поэтапно:

Размещение на подающей трубе для обозначения участка, который потребуется для резки. Стоит учитывать размер гидроблока. Имеет место резьбовой элемент, который войдет прямо в трубу.
Отопление выключено и жидкость спускается, чтобы исключить наводнение в доме.
По отметкам нарезается лишний отрезок трубы, а надрез производится по внешней части пропила.
Шутка обработана специальной пастой для сантехнических работ (производитель не важен).
Клапан навинчивается на выполненную резьбу и затягивается шайбой. Дополнительно соединение на герметичность не требуется. Действие выполнено достаточно для надежного соединения.
Предохранитель снят, на регуляторе выставлен параметр «максимальная пятерка» и сверху поставлен корпус со шкалой.
Все стыки проверены, тепловое устройство подключается ко всей системе отопления.

Если термостат DANFOSS подключен правильно, проблем быть не должно. Стоит проверить работу устройства до первого открытия и закрытия клапана.

Настройка термостата

Все устройства производителя различаются внешне и техникой, но все равно их настройка производится одинаково. Для его реализации необходимо заглянуть в инструкцию по эксплуатации и ознакомиться с обозначением режимов, которые указаны на корпусе прибора.Показатели могут отличаться, все зависит от модели.

Затем, чтобы настроить термостат Данфосс, установите на нем требуемую температуру. Это можно сделать, переместив крутящий момент в определенную сторону. Если вы установили устройство кнопками, все, что вам нужно, это нажать на «плюс» или «минус».

Можно указать промежуточные значения, когда они как нельзя лучше подходят для создания определенного температурного режима в помещении. Пройдет пара минут, и система отопления успеет отрегулировать заданные параметры и будет прогреваться до достижения оптимального микроклимата.Также тюнинг и для холодильного оборудования.

Работа регулятора в системе теплого пола

Термостат для теплого пола Danfoss – важная вещь для всей системы отопления. В приборе заложена ответственная функция по регулировке температуры до комфортных 25 ° С.

Расходомеры

не помогут, если давление нестабильно, воздух нагревается, скажем, солнечными лучами, а жильцы стремятся сэкономить на отоплении, пока их нет дома.

Механический регулятор Специалисты советуют ставить в небольших помещениях площадью около 10 м².

В больших помещениях применяют комнатные терморегуляторы Danfoss с датчиками температуры Теплый пол.

Термостатическая головка Danfoss заслуженно имеет множество положительных отзывов. Это простой в использовании элемент, не требующий особого внимания со стороны владельца после установки и регулировки. В результате в доме обеспечивается благоприятный микроклимат, а в некоторых случаях и ощутимая экономия денежных средств.

Термостат DANFOSS – прибор, который широко применяется в различных бытовых и промышленных системах отопления.Такие образцы отличаются высоким качеством, точностью и удобством работы.

Давайте изучим их особенности более подробно, чтобы у вас была возможность использовать эти совершенные механизмы в своих системах.

Описание и назначение

Регулятор Danfoss – это устройство, которое используется для регулировки температуры воздуха в помещении. Такое устройство можно использовать в различных системах отопления, в том числе в таких, где вода является термофером.

Регулятор

Позволяет вручную управлять работой такой системы, экономно расходовать тепло, а также включать и выключать все отопление.Термостат применяется как в домашних сетях, так и в закрытых тепличных экосистемах, или на производстве. Также он используется для работы холодильников, кондиционеров и других систем, в которых важно соблюдать температурный режим.

1.1 Устройство управления температурой Danfoss

Регулятор Danfoss

, независимо от его конструкции. Это небольшая камера, заполненная газом или жидкостью. Эта жидкость или газ подвергается воздействию температуры, нажимает на запорный клапан, в связи с чем останавливает поток теплоносителя в радиатор, за счет чего в системе повышается температура.

При охлаждении помещения жидкость сжимается и происходит обратная реакция. Такая система работы актуальна для всех типов радиаторов, в том числе и для холодильников. По этому принципу работает практически вся продукция этого производителя, включая правила Danfoss RTD и Danfoss RA, а также многие другие.

2 модельного ряда термостаторов Danfoss

Компания Danfoss предлагает довольно широкий ассортимент терморегуляторов. В настоящее время к данной продукции относятся такие разновидности устройств:

терморегуляторы для конструирования регуляторов модельного ряда 013G4001-013G4009. Применяется для полотенцесушителей, а также различных участков тепловых сетей. Выпускается в вариантах для правой и левой установки;

Danfoss RTD 3640 – это различные модели для систем отопления. Разработан для двухтрубной стандартной системы. Имеют функцию защиты RTD от замерзания на зиму. Эта разновидность подходит для домашних, промышленных систем отопления, но не для холодильников. В нем всего 4 деления, обозначаемых арабскими и римскими числами;

модели RAX с жидким наполнителем.Эта серия также предназначена для полотенцесушителей и дизайнерских радиаторов отопления. Модель применима для большинства современных исполнений дизайнерских радиаторов, имеет деления как с арабскими, так и с римскими цифрами;

Все представленные версии термостаторов сопровождаются целым рядом специальных аксессуаров, упрощающих их установку, а также дальнейшее использование.

Практически все термостаторы, выпущенные в этой серии, представлены в трех различных вариантах: Goldist, белый, серебристый. Вы можете выбрать тип, соответствующий вашей системе, клапан и температурный режим работы у них практически одинаковы.

2.1 Как установить термостат Данфосс?

Регулятор Danfoss устанавливается непосредственно на горячую трубу, питающую вашу систему теплоснабжения. Установка любой модели, в том числе RTD 3640, RA, не сложна. Работать в этом случае будет так:

Отключить систему от общей мощности, отрезать трубу нужного размера Под установку терморегулятора.Без этого шага установка не производится.
На имеющуюся насадку делаем резьбу с помощью специальных приспособлений, на которую будет устанавливаться терморегулятор.
Обрабатываем участок сантехнической пастой, и уже прикручиваем корпус клапана RTD 3640, RA или любого другого.
Подсоедините само устройство к клапану, затянув соединение шайбы. Дополнительное уплотнение здесь не требуется.
Снимаем предохранитель, настраиваем термостат на максимальное значение 5, затем надеваем на него колпачок со шкалой. Важно установить перед нажатием для максимально плотной и качественной смежной.
Еще раз проверьте герметичность системы, после чего ее можно снова подключить к общей системе подачи. Дайте клапану один раз проявиться и закроется, и вы будете уверены, что оборудование работает исправно.

Установка RTD, RA или других моделей завершена. Теперь вы можете свободно пользоваться устройством.

2.2 Как настроить термостат Данфосс?

Настроить такое устройство, как регулятор RTD, RA Danfoss достаточно просто и доступно для всех пользователей.Чтобы реализовать его, вам нужно изучить существующую в итоге шкалу температур (она может несколько отличаться в зависимости от того, какую версию вы используете). Затем установите интересующую вас температуру, просто перемещая указатель на устройстве, в котором вам нужен параметр.

Еще можно выбрать промежуточные значения, если они вас устроят. Через несколько минут вентиль перестраивается в нужное положение, и температура в квартире выйдет на нужный параметр, и вы сможете наслаждаться максимально комфортным для вас микроклиматом. Аналогично регулируется клапан и в моделях для холодильников.

2.3 Термостат Danfoss и его виды (видео)

Электрический нагревательный элемент – важные примечания, которые следует прочитать перед установкой

	Нагревательный элемент не подходит для систем центрального отопления, где температура воды может превышать 82 ° C. Термопредохранитель, установленный в нагревательном элементе, предотвращает его работу в сухих условиях. Установка нагревательного элемента в высокотемпературных системах приведет к повреждению предохранителя, даже если устройство не подключено к электричеству.
	Перед включением нагревательного элемента убедитесь, что радиатор заполнен теплоносителем. Включение устройства, установленного в «сухой» радиатор, приведет к повреждению нагревательного элемента.
	Перед включением нагревательного элемента убедитесь, что хотя бы один из клапанов радиатора открыт. Повышение температуры увеличивает объем жидкости.Чтобы избежать чрезмерного повышения давления внутри радиатора (которое может повредить нагревательный элемент), пожалуйста, оставьте один из клапанов радиатора открытым. Подробные инструкции см. В разделе «Воздушная подушка» в руководстве по эксплуатации электрического радиатора.
	Заполнение радиатора слишком горячим теплоносителем приведет к повреждению плавкого предохранителя, установленного в нагревательном элементе.
	Не переполняйте радиатор – оставьте воздушную подушку. При заполнении электрического радиатора (не предназначенного для установки центрального отопления), пожалуйста, не забудьте оставить соответствующее свободное пространство внутри радиатора (воздушная подушка). Это необходимо из-за расширения жидкости при высоких температурах. Отсутствие воздушной подушки приведет к повышению давления внутри радиатора, что представляет серьезную угрозу безопасности и может повредить нагревательный элемент.
	Всегда используйте гаечный ключ при установке нагревательного элемента. Установка нагревательного элемента должна производиться с помощью гаечного ключа на 22 или 24 (см. Руководство). Использование неподходящих инструментов или скручивание головки нагревательного элемента приведет к механическому повреждению устройства.
	Установка и использование перевернутого нагревательного элемента сделает устройство неэффективным и небезопасным, поэтому это не допускается по гарантии.
	Не включайте нагревательный элемент, если он не полностью погружен в теплоноситель, так как это может привести к повреждению. Нагревательный элемент следует проверять, когда он полностью погружен в теплоноситель. В целях тестирования можно безопасно включать «холодный» нагревательный элемент максимум на 5 секунд. Нагревательный элемент во время работы должен быть полностью погружен!
	Электрический радиатор Уровень температуры и температурного распределения в радиаторе зависит от ряда факторов. Наиболее важным является конструкция радиатора и расположение нагревательного элемента.Обогреватель всегда следует устанавливать в нижней части радиатора. Поскольку нагреватель выступает за пределы рамы радиатора, он должен быть расположен таким образом, чтобы снизить риск механического повреждения корпуса контроллера нагревательного элемента (корпус контроллера никогда не следует ставить или использовать для подвешивания предметов).
	Используйте подходящие теплоносители. Несоответствующие теплоносители могут вызвать накопление остатков на нагревательном элементе, что снизит его выходную мощность и приведет к повреждению устройства.Здесь можно найти информацию о теплоносителях, рекомендуемых производителем.
	Убедитесь, что датчик температуры не касается нагревательного элемента. Маленькая трубка с датчиком температуры должна располагаться на расстоянии не менее 3 мм от нагревательной части устройства. Это обеспечит регистрацию и регулирование правильных измерений температуры теплоносителя.
	Пользователю – всегда читайте инструкцию! Информация, содержащаяся в вашем руководстве, важна для вашей безопасности, удовлетворительных характеристик продукта и его долговечности.Пожалуйста, внимательно изучите руководство, так как претензии, предъявленные на основании неправильной установки и использования, не принимаются.

Перегрев, причины, последствия и обслуживание

Радиатор – перегрев, причины, последствия и обслуживание

Радиатор вашего автомобиля позволяет вашему двигателю работать в «нормальном» диапазоне температур; примерно от 195 до 220 градусов F.

Но, столь же эффективные, как и современные двигатели; они по-прежнему тратят много производимой тепловой энергии.

Самая распространенная проблема, от которой страдает автомобильный радиатор; засорение (как внутреннее, так и внешнее), а также утечки.

Таким образом, средний бензиновый двигатель имеет КПД только около 22–28 процентов. По иронии судьбы, чем горячее работает двигатель, тем он становится эффективнее. Но есть предел, потому что алюминиевые поршни и головки могут только сильно нагреваться; прежде, чем они станут мягкими и тают.

Расплавленный поршень

То же самое и для чугуна. Инженеры возились с экзотическими керамическими материалами и металлокерамическими сплавами; в попытке построить высокотемпературные сверхэффективные двигатели.Они добились значительных успехов, но керамика по-прежнему слишком дорога для повседневного использования.

Итак, насколько жарко становится слишком жарко Слишком высокая температура на манометре

Относительно постоянная рабочая температура абсолютно необходима; для надлежащего контроля выбросов, хорошей экономии топлива и производительности.

Смесь воды и этиленгликольного антифриза в соотношении 50/50 в системе охлаждения закипит при 225 градусах. Крышка радиатора, рассчитанная на 15 фунтов на квадратный дюйм, увеличит температуру кипения смеси 50/50 до 265 градусов.

Зазоры между поршнем и цилиндром намного меньше, чтобы уменьшить прорыв и снизить выбросы. Зазоры между штоком клапана и направляющей также уменьшены, что также снижает расход масла и выбросы. Кроме того, многие двигатели сегодня имеют алюминиевые головки с верхними распредвалами. Такие двигатели плохо переносят температуры выше нормы; и очень уязвимы для теплового повреждения. В результате температура в любой момент выходит за пределы нормального диапазона; двигатель работает в опасной зоне.

Последствия перегрева радиатора

Если двигатель перегреется, первое, что произойдет, – бензиновый двигатель начнет детонировать.Двигатель издаст звуковой сигнал и начнет терять мощность под нагрузкой. Следовательно, сочетание тепла и давления превышает октановое число топлива. Если проблема с детонацией не исчезнет, удары, похожие на удары молотка, могут повредить кольца, поршни или подшипники штока.

Перегрев также может вызвать преждевременное зажигание. Внутри камеры сгорания образуются горячие точки, которые становятся источником воспламенения топлива. Неустойчивое горение может вызвать детонацию; а также обкатку двигателя на старых автомобилях с карбюраторами.Горячие точки также могут быть очень опасными и прожигать дыры прямо через верхнюю часть поршней.

Прорвавшаяся прокладка головки также может быть результатом перегрева. Тепло заставляет алюминий набухать почти в три раза быстрее, чем чугун.

Прокладка выдувной головки

Возникающее в результате напряжение может деформировать головку и вызвать ее разбухание в наиболее горячих местах. Как между выпускными клапанами в соседних цилиндрах. Кроме того, участки с ограниченным потоком охлаждающей жидкости, такие как узкая область, разделяющая цилиндры. Типичная алюминиевая головка больше всего набухает в середине, что может привести к раздавливанию прокладки головки. Это вызовет потерю крутящего момента в прокладке, что приведет к утечкам охлаждающей жидкости и продуктов сгорания.

Перегрев также является частой причиной заедания и поломки OHC

Если охлаждающая жидкость станет достаточно горячей и закипит, это может привести к разрыву старых шлангов или устаревшего радиатора. Поршни могут вздуваться, задирать или заедать в отверстиях, вызывая серьезное повреждение двигателя. Штоки выпускных клапанов могут заедать или задевать направляющие.Это, в свою очередь, может вызвать зависание клапанов в открытом состоянии, что может привести к повреждению поршней, клапанов и других компонентов клапанного механизма. Наконец, если охлаждающая жидкость попадет в картер, вы можете поцеловать подшипники и нижнюю часть двигателя на прощание.

Головка цилиндра со сломанным распределительным валом

Никогда не игнорируйте контрольную лампу или датчик, показывающий высокую температуру. Посоветуйте своим клиентам прекратить водить машину при первых признаках перегрева. Заглушите двигатель, дайте ему остыть и попытайтесь найти и устранить причину, прежде чем рисковать дальнейшим путешествием.

Общие причины перегрева радиатора автомобиля:

Низкий уровень охлаждающей жидкости
Потеря охлаждающей жидкости (из-за внутренних или внешних утечек)
Плохая теплопроводность внутри двигателя; из-за накопившихся отложений в водяной рубашке
Неисправный термостат, который не открывается
Плохой поток воздуха через радиатор
Пробуксовка муфты вентилятора
Не работает электровентилятор охлаждения
Обрушившийся нижний шланг радиатора
Разрушенное или незакрепленное рабочее колесо водяного насоса
Даже неисправная крышка радиатора

Тепло всегда течет из области с более высокой температурой в область с меньшей температурой.Следовательно, единственный способ охладить горячий металл; заключается в том, чтобы поддерживать его в постоянном контакте с более холодной жидкостью.

Итак, единственный способ сделать это – поддерживать постоянную циркуляцию охлаждающей жидкости.

Как только циркуляция прекращается, температура начинает расти, и двигатель начинает перегреваться. Хладагент также должен избавляться от всасываемого тепла; при прохождении через блок и голову (и). Итак, радиатор должен выполнять свою работу; что требует помощи эффективного охлаждающего вентилятора.Наконец, термостат должен делать свою работу, чтобы поддерживать среднюю температуру двигателя в пределах нормы. Если термостат не открывается; он эффективно перекрывает поток охлаждающей жидкости, и двигатель перегревается.

Что проверять, когда дело доходит до обслуживания радиатора:

Термостат Всегда заменяйте термостат, если радиатор перегревается.

Сильный перегрев часто может привести к повреждению хорошего термостата. Если двигатель перегрелся, замените термостат.Шланг не должен быть слишком горячим, пока двигатель не прогреется и не откроется термостат. Если шланг не нагревается, значит, термостат не открывается.

На новых автомобилях с компьютеризированным управлением двигателем; неправильный термостат может помешать компьютерной системе перейти в замкнутый цикл. В результате возникают серьезные проблемы с производительностью и выбросами; если двигатель не достигает нормальной рабочей температуры.

Утечки в системе охлаждения

Потеря охлаждающей жидкости из-за утечки – частая причина перегрева.Возможные точки утечки включают:

Шланги
Радиатор
Сердечник нагревателя
Водяной насос
Корпус термостата
Прокладка головки
Морозильные пробки
Маслоохладитель АКПП
Головка (и) блока цилиндров и блок

Сделайте тщательный визуальный осмотр всей системы охлаждения. А затем проверьте под давлением систему охлаждения и крышку радиатора.

Вентиляторы охлаждения

У механических вентиляторов неисправная муфта вентилятора вызывает большинство проблем с перегревом.С помощью электрических вентиляторов убедитесь, что вентилятор включается, когда двигатель нагревается. Если вентилятор не включается, проверьте электрические соединения двигателя вентилятора, реле и датчик температуры. Попробуйте прыгнуть вентилятором прямо на аккумулятор. Если он работает, проблема в проводке, реле или датчике.

Водяные насосы

Любое биение вала насоса или просачивание требует замены. Неправильный насос также может вызвать перегрев двигателя. Некоторые двигатели со змеевидным приводным ремнем требуют специального водяного насоса, который вращается в обратном направлении.

Ремни и шланги

Проверить натяжение и состояние ремня. Свободный ремень, который проскальзывает, может помешать водяному насосу циркулировать охлаждающую жидкость или вентилятору вращаться достаточно быстро. Порекомендуйте новые шланги, если старым больше 5 лет. Иногда нижний шланг радиатора разрушается под вакуумом на высокой скорости. Это может произойти, если усиливающая пружина внутри шланга отсутствует или повреждена.

Радиатор автомобиля Засоренные ребра радиатора

Самыми распространенными проблемами радиаторов являются засорение (как внутреннее, так и внешнее) и утечки.Грязь, насекомые и мусор могут блокировать поток воздуха через сердечник; и уменьшить способность радиатора рассеивать тепло. Внутренняя коррозия и накопление отложений также могут препятствовать циркуляции охлаждающей жидкости и уменьшать охлаждение. Хороший способ найти засоры – использовать инфракрасный термометр; «Сканировать» поверхность радиатора.

Промывка системы охлаждения и / или использование химических чистящих средств может удалить ржавчину и накипь от жесткой воды. При заправке системы охлаждения убедитесь, что вы заправили ее полностью.Воздушные карманы в головке (ах), сердечнике нагревателя и под термостатом могут мешать правильной циркуляции охлаждающей жидкости и охлаждению. Возможно, вам придется временно ослабить шланг обогревателя, чтобы удалить весь воздух из системы.

Чрезмерное противодавление выхлопных газов

Обычно виной всему забитый каталитический нейтрализатор. Но не упускайте из виду возможность поломки трубы. Проверить вакуум на впуске на холостом ходу. Наконец, если он показывает низкий уровень и продолжает падать, осмотрите выхлопную систему.

Задержка или превышение времени зажигания

Может также способствовать детонации и преждевременному воспламенению.

Тормозной механизм

Итак, суппорт заедает или стояночный тормоз не отпускает; может заставить двигатель работать слишком тяжело.

Сохранение тепла

Итак, один совет – поищите тепловые петли на двигателе. В оригинальных двигателях их нет, но на восстановленных двигателях вкладки обычно устанавливаются изготовителем.Потому что нагревательные вкладки предназначены для плавления в случае перегрева двигателя. Наконец, перегрев указывает на недостаток обслуживания клиентов и часто приводит к аннулированию гарантии производителя.

Проблема с оригинальным оборудованием или пренебрежение пользователем

Проблемы с перегревом, которые обычно относятся к категории ответственности пользователя или технического специалиста, включают следующее:

Старые медные и алюминиевые радиаторы имеют тенденцию к засорению.
Термостаты; Либо установлен неправильно, либо заклинило.
Неспособность заменить старые или вышедшие из строя насосы или правильно установить новый насос.
Утечка в сердечнике нагревателя; Обычная проблема.
Утечка охлаждающей жидкости из шланговых соединений или из головки блока цилиндров из-за перегрева.

Промышленная вентиляция в Москве строительство монтаж в Подольске
