При строительстве или ремонте у вас есть разные способы подключения радиаторов отопления в частном доме, но, тем не менее, есть только два варианта общего обустройства контура, хотя и здесь есть множество нюансов. Эти варианты делятся на обустройство либо однотрубной, либо двухтрубной системы, хотя здесь предусматривается переход контура на систему тёплого пола, коллекторное отопление и тому подобное.

Но, чтобы в этом разобраться, вам следует оставаться с нами и следовать в чтении дальше, где, ко всему прочему, мы покажем вам видео в этой статье.

Подключение радиатора с байпасом

Виды контуров

Коротко о котлах

Примечание. Для любого типа отопления нужен источник и в данном случае ним может быть тот или иной котёл.
Выбор этого агрегата зависит, в первую очередь, от наличия энергоносителя в вашем доме – электроэнергии, газа, дизельного или твёрдого топлива.

Электрокотел KOSPEL ЕКСО– устройство

• Электрические котлы подразделяются на два типа – ТЭНовые и электродные, а зависит это от способа подогрева в них теплоносителя, то есть, вода в них может подогреваться либо при помощи ТЭНов, либо при помощи электродов. Нас в данный момент не интересуют полные характеристики агрегатов, но при этом можно сказать, что цена электродных гораздо меньше, зато там нет возможности подключения горячего водоснабжения.
  В общей сложности электрические котлы достаточно экономны и могут работать от сети ˶220В или ˶380В, в зависимости от величины отапливаемого помещения (необходимая мощность потребления).

Система подогрева конвекционного газового котла

• Наиболее распространёнными являются газовые котлы, но и они тоже бывают двух типов – конвекционные (традиционные) и конденсационные (низкотемпературные) – их выбор зависит от контура отопления, установленного в доме. Конденсационные котлы очень дорогие, но зато очень экономные – их КПД порой превышает 120%, но их использование наиболее целесообразно для низкотемпературных контуров, то есть, систем водяного тёплого пола.
  В случаях с радиаторным или смешанным (радиаторы – тёплый пол), как правило, используют традиционные агрегаты.
• Реже всего встречаются дизельные котлы – они бывают одно-, двух- и трёхступенчатыми, а используют их чаще всего в различных хозяйствах, с ограниченным доступом к источникам питания, таких как электроэнергия, газ и твёрдое топливо. А вот твердотопливные котлы довольно популярны, тем более что в последнее время на рынок выбросили много газогенераторных моделей, работающих по принципу пиролиза.

Примечание. Существуют также и универсальные котлы, совмещающие одновременно несколько видов топлива.
Например, газ – электричество, газ – соляр, соляр – газ – твёрдое топливо и другие комбинации.

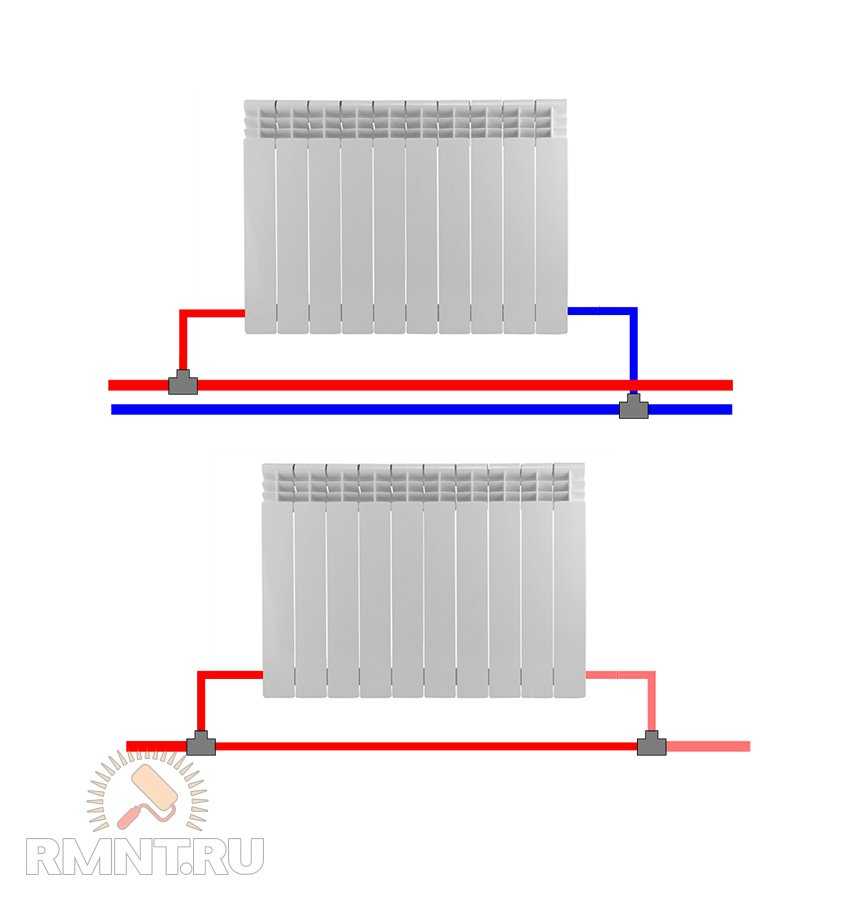

Системы отопительных контуров

Однотрубная схема

Некоторые сантехники используют подключение радиаторов отопления в частном доме Ленинградка– это однотрубная система, обычно рассчитанная на три-четыре, от силы, пять радиаторов (многое зависит от их объёма).

Суть здесь заключается в следующем – теплоноситель, поступая по более широкой трубе, попадает в мелкие ответвления, которые запитывают радиаторы отопления – это хорошо видно на верхнем схематическом изображении.

Основная проблема такого контура состоит в том, что, вода, попадая в батарею, теряет часть температуры и поступает назад, в трубу подачи и чем дальше, тем она получается холоднее.

Перед радиатором врезан байпас

Для того чтобы охлаждение не было столь существенным, перед радиатором врезают байпас – на верхнем фото он сделан с запорной арматурой и такое устройство – бич многоэтажных домов для сантехников.

Дело в том, что жильцы, чтобы поднять температуру у себя в квартире, перекрывают байпас и вода циркулирует через их радиатор, по максимуму используя тепловой ресурс, а жильцы, которые живут дальше, получают уже остывший теплоноситель. Бывает такое, что кран на байпасе однотрубной системы отопления установлен на первом, втором и третьем этаже, тогда жители четвёртого, а особенно, пятого этажа, имеют почти холодные батареи.

Двухтрубная схема

Продолжаем рассматривать, как подключить радиатор отопления в частном доме и переходим к двухтрубному контуру, который обязательно используется в помещениях с большой площадью – вы сами только что убедились, что, несмотря на экономию, однотрубная система обладает рядом недостатков.

Основное преимущество системы, состоящей из двух труб – подачи и возврата («обратки») состоит в том, что теплоноситель, проходя через большое количество радиаторов на всех этажах, не возвращается в подающую трубу, а сбрасывается в «обратку».

Схема совместного подключения радиаторов и тёплого пола

Также инструкция позволяет одновременно подключать к двухтрубному контуру радиаторы вместе с тёплым полом, как это показано на верхнем изображении — здесь тоже всё просто, если проследить внимательно.

Теплоноситель, двигаясь по трубе подачи, попадает в радиаторы и в систему тёплого пола, но в последнее место он может пройти только через трёхходовой клапан, который на верхней схеме обозначен, как насосно-смесительный узел (та при необходимости также может быть врезан циркуляционный насос).

Заключение

Как видите, варианты подключения радиаторов отопления в частном доме своими руками не так уж и сложны – просто в них нужно разобраться. Но если вы хотите сэкономить и смонтировать однотрубную систему, то рассчитайте для начала необходимую тепловую мощность для дома – запомните, что одна труба без потерь может обогреть, максимум, четыре биметаллических радиатора на 10 секций.
