виды, схемы монтажа и соединения батарей

Главная функция системы центрального отопления – эффективный обогрев помещения. Элементы этой системы, в частности, радиаторы, должны быть подключены и расположены таким образом, чтобы их теплоотдача была максимальной. В схеме присоединения батарей должны учитыватсяь такие нюансы, как их общее количество, длина теплотрассы, особенности расположения труб и т.д. Рассмотрим, какие варианты чаще применяются в частных домах. В первую очередь, это однотрубный и двухтрубный способы подключения радиаторов отопления.

Содержание

1 Однотрубная система
2 Двухтрубная система
3 Схемы подключения батарей
- 3.1 Боковое одностороннее подключение радиаторов
- 3.2 Диагональное подключение
- 3.3 Нижнее подключение
- 3.4 Подключение Тихельмана
4 Рекомендации по выбору места для установки радиаторов

Однотрубная система

Схема однотрубной системы отопления. Нажмите на фото для увеличения.

Такая схема подключения предполагает соединение всех батарей отопления последовательно при помощи одной трубы. Она подводится от котла к первому нагревательному элементу, затем от него идет ко второму, от второго – к третьему и т.д. Усовершенствованный вариант однотрубной схемы – цельная труба для подведения горячей воды, батареи к которой присоединяются при помощи стояков подачи и «обратки». Этот вариант делает возможной установку термовентиля непосредственно перед радиатором. Основная функция термовентилей – прекращение подведения горячей воды к батарее, когда будет достигнут установленный уровень температуры воздуха в помещении. В первом варианте однотрубной схемы невозможно «заблокировать» один из нагревательных элементов без прекращения подачи теплоносителя и в другие, следующие за ним.

Явное преимущество такого способа организации обогрева помещения – его простота и экономия материалов, так как соединительных труб много не понадобится. Отрицательный момент – существенная разница в нагреве ближнего к котлу и самого удаленного от него радиатора.

Если циркуляция теплоносителя в системе естественная, общая протяженность последней не может быть большой. Решить проблему поможет установка насоса с высокой производительностью.

Если в здании несколько этажей, то однотрубный метод работает следующим образом: по одной трубе – прямому стояку – горячая вода подается на верхний этаж, а затем опускается вниз, проходя через каждую из последовательно подключенных батарей. Здесь также есть свой минус: нагревательный элемент на первом этаже будет намного холоднее, чем на верхнем, и уменьшить эту разницу не представляется возможным.

Двухтрубная система

Данная схема подключения представляет собой несколько радиаторов отопления, соединенных параллельно. При этом подведение теплоносителя происходит по одной трубе, а отвод – по другой. Таким способом чаще всего организуется обогрев комнат в частных домах и загородных коттеджах. Степень прогрева всех батарей примерно одинаков, и изменять ее можно при помощи терморегулятора, установленного на прямом стояке.

[nggallery id=8]

Схемы подключения батарей

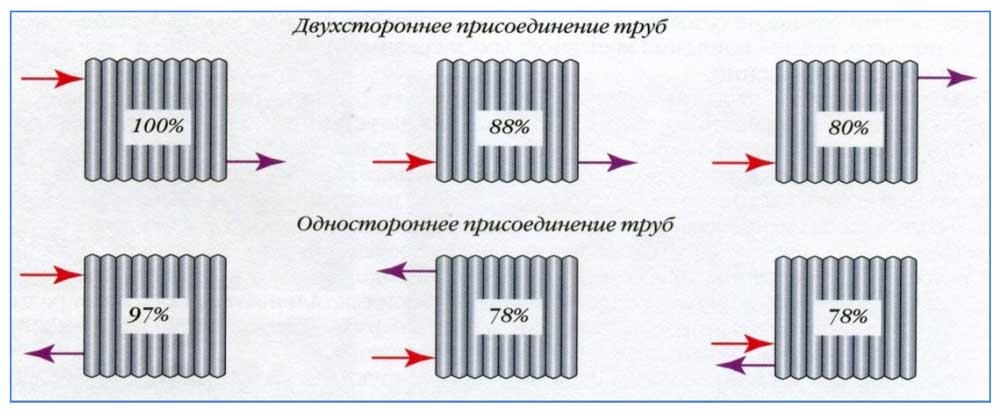

Существуют следующие виды подключения радиаторов к центральной системе отопления:

боковое одностороннее;
диагональное;
нижнее;
попутно перехлестывающее, или подключение Тихельмана.

Прежде чем мы перейдем к подробному рассмотрению каждого вида, опишем, как в общем виде выглядит и какие элементы включает радиатор, присоединенный к прямому и обратному стоякам. На рисунке ниже это представлено довольно наглядно. Необходимо пояснить лишь то, что такое байпас. Байпас – это отрезок трубы, меньшей по диаметру, чем остальные. Он соединяет подачу и «обратку» и устанавливается в том случае, когда в однотрубной системе присутствует терморегулятор.

Боковое одностороннее подключение радиаторов

Такая система подключения предполагает боковое одностороннее присоединение радиаторов отопления к прямому и обратному стояку, то есть обе трубы подключаются к одной и той же секции (сверху и снизу). Рекомендуется присоединять подачу к верхней части батареи, а «обратку» – к нижней. Двухтрубная схема, в которой подача горячей воды в систему радиаторного отопления происходит снизу, характеризуется более низкой (примерно на 7%) мощностью.

Боковое одностороннее подключение обеспечивает максимальный прогрев батарей с большим количеством секций или равномерный прогрев всех радиаторов в высотных зданиях, где эти элементы соединяются параллельно.

Диагональное подключение

Диагональная схема подключения радиатора к системе отопления предполагает присоединение стояков подачи и «обратки» с разных сторон: прямую трубу подводят к верхней части нагревательного элемента, а обратную – к нижней. Рекомендуется именно такой порядок, иначе эффективность обогрева помещения снизится по меньшей мере на 10%.

Диагональная схема соединения батарей – это оптимальный подход к организации системы отопления, состоящей из большого количества радиаторов. Горячая вода равномерно распределяется по всему пространству внутри батареи. Теплопотери при этом составляют не более 2%.

[nggallery id=9]

Нижнее подключение

Такая схема подключения используется, когда все трубы системы отопления спрятаны под пол. Стояки подвода и отвода теплоносителя присоединяются к нижней части крайних секций нагревательного элемента. Теплопотери при таком способе подключения могут достигать 15%, так как верхняя часть батареи прогревается неравномерно.

Подключение Тихельмана

Система Тихельмана. Нажмите на фото для увеличения.

Схема соединения Тихельмана, или попутно перехлестывающее подключение радиаторов отопления – это та же двухтрубная система, только с установкой сужающих устройств на участках подачи и «обратки». Рассмотрим конкретный пример. Труба подачи от котла имеет диаметр 50 мм. В нее врезается подача на первый радиатор, диаметром 20 мм. После перехода следует отрезок трубы диаметром 40 мм. Далее – 20-милиметровый отвод на вторую батарею. После второго радиатора диаметр стояка меняется на 32 мм. Далее – еще один отвод 20 мм на нагревательный элемент. Диаметр стояка после третьего радиатора – 25 мм. Далее – последний отвод 20 мм и последняя батарея.

«Обратка» собирается по зеркальной схеме: первым подключается к стояку отвода при помощи трубы самого маленького диаметра первый радиатор, последним – последний элемент с диаметром стояка 50 мм.

Таким образом, даже в теплотрассах большой протяженности (большие особняки, гаражи, склады, ангары и т.д.) обеспечивается равномерный прогрев всех радиаторов с минимальными теплопотерями.

Рекомендации по выбору места для установки радиаторов

Правильная и неправильная установка радиатора. Нажмите на фото для увеличения.

Основная функция батарей – не только обогревать помещение, но и препятствовать распространению в нем холодного воздуха. В связи с этим они чаще всего устанавливаются под подоконником. Следует выдержать определенное расстояние между батареей и стеной, а также батареей и полом: 3-5 см и 10 см соответственно.

Батарея не должна находиться полностью под подоконником, то есть если он очень широкий, нагревательный элемент следует выдвинуть. Если жар от него слишком сильный, целесообразно использовать экран, который будет распределять теплый воздух более равномерно.

Очень важно учитывать и то, как в целом спроектировано отопление. Если в нем предусмотрена установка электрического насоса, сложностей обычно не возникает. Другое дело – трассы с естественной циркуляцией теплоносителя, когда горячая вода поднимается вверх, выталкивая холодную. Существенное преимущество таких систем в том, что они энергонезависимы, то есть работают стабильно даже при перебоях с подачей электроэнергии. Однако проектировать такую схему должен исключительно специалист, так как нужно проанализировать и общую протяженность теплотрассы, и специфику ее прокладки, и число отопительных элементов, и количество секций в них. Если вы желаете обеспечить максимально эффективный обогрев своего дома, следует учитывать все нюансы.

Автор: admin

Одним из важнейших факторов в обеспечении комфорта жилого дома является тепло, которое обеспечивает уют и нормальное существование людей даже в самые сильные морозы или осеннюю пронизывающую сырость. Тепло обеспечивается грамотно оборудованной системой отопления и качественным утеплением, выполненным плитами минваты или задувкой целлюлозной эковаты. Что же касается системы отопления, то она обязана быть не только очень эффективной, но и максимально экономной.

Осуществление верного подключения радиаторов отопления невозможно без понимания, в какую именно систему отопления он будет встроен. Даже при условии выполнения работ специалистами нашей компании, хозяину все равно нелишним будет знать, какая из схем отопления будет реализована у него в помещениях.

Однотрубное отопление основано на поступлении теплоносителя в радиаторы и отводе остывшей воды по одной трубе, то есть, подключение производится последовательно. Недостаток у однотрубного подключения радиаторов отопления один – невозможность регулировки уровня нагрева устройств, отчего теплоотдача соответствует той расчетной норме, которая заложена в проекте.

Двухтрубное подключение основано на подаче и отводе теплоносителя по разным трубам. Радиаторы отопления подключаются к двухтрубной системе параллельно, что обеспечивает их равномерный нагрев и возможность регулировки его степени на каждом радиаторе при помощи установленных вентилей.

Независимо от типа подключения, посредством радиаторов отопления создается определенный экран от проникновения холодного воздуха снаружи, чем и объясняется установка батарей под окнами. Такое распределение радиаторов отопления обеспечивает создание тепловой завесы в местах максимальной потери тепла. Это хорошо видно при выполнении проверки на утечки тепловой энергии при помощи тепловизора, на экране, которого места теплопотерь будут обозначены другим цветом.

1. Одностороннее подключение означает монтаж подающей, а также обратной трубы к одной секции, при этом подача находится вверху, а обратка – внизу. Этим способом обеспечивается равномерность нагрева секций каждого радиатора. Одностороннее подключение рационально для частных одноэтажных домов при установке радиаторов с количеством секций не более 15 штук. При их большем количестве возникнут большие потери тепла, поэтому в таком случае должен быть рассмотрен другой вариант подключения.

Этот тип подключения актуален для систем с трубопроводом, убранным в пол, при этом и подающая и отводящая трубы подключаются к патрубкам внизу противоположных секций. Недостатком нижнего подключения является невысокая эффективность – потери тепла могут достигать 15%, к тому же верхняя часть батарей отопления нагревается слабее нижней.

3. Перекрестное подключение рассчитано на подключение радиаторов с числом секций больше пятнадцати. Благодаря конструкции равномерно распределенный в радиаторе нагретый теплоноситель обеспечивает максимальную отдачу тепловой энергии.

4. Направленное движение горячего теплоносителя осуществляется верхним подводом и нижним отводом теплоносителя, причем оно выполняется для патрубков, расположенных по разные стороны радиатора. При этом способе реальные потери тепла не превышают 2%.

Большая роль в подаче и распределении горячей воды внутри радиатора принадлежит его обвязке. На подающем и отводном патрубках монтируются запорная и регулировочная арматура. Прежде всего, это запорные вентили, позволяющие отсекать подачу горячего теплоносителя в радиатор для производства ремонтных работ без нарушения циркуляции жидкости в системе.

Подающий отвод к радиатору комплектуется арматурой, регулирующей температурный режим за счет изменения размера проходного сечения трубы. Арматура позволяет выполнить наладку всей системы, в частности, можно обеспечить раннее прогревание всех устройств и предотвращение перегрева батарей, которые стоят первыми по ходу движения теплоносителя.

Все работы по монтажу, подключению и проверке работы радиаторов отопления быстро и качественно выполнят специалисты нашей компании. По окончании работ производится проверка системы тепловизором на наличие утечек в трубопроводах или пробок в радиаторах. Специалист составит письменный отчет о состоянии системы и даст рекомендации по устранению выявленных недостатков, если они были обнаружены.

Томми Фишер
Томми Фишер
Технический менеджер по продажам – Системы управления HVACR и теплообмен
Опубликовано 7 сентября 2017 г.
+ Подписаться
Компания Carlton Thermal Systems предлагает полный ассортимент батарей электронагревателей для кондиционеров (типа CTA или EB), которые поставляются в комплекте с электрическими элементами, изготовленными из стали AISI 321 с гладкой оболочкой. Решения могут быть объединены в несколько этапов, если это необходимо для удовлетворения многих приложений. Различные варианты питания могут быть сконфигурированы на одну или три фазы в зависимости от требований к источнику питания.
Возможно исполнение от 0,5 до 990 кВт. Все нагреватели поставляются с высокотемпературным термовыключателем с ручным или автоматическим сбросом.

рама
-Made из оцинкованной стали толщиной 1,5 в соответствии с рисунком клиента
-Connection Box без передней панели
Нагревательный элемент
Тепловые элементы: труба AISI 321 (гладкий всплывающий эффект), нагреваемая емкость 3 6 или 2,5 или 1,2 Вт/см²
Термостат безопасности
Одиночный термостат 80°C с автоматическим сбросом и 1 термостат 128°C с ручным сбросом.
Термостат расположен высоко над нагревательным элементом таким образом, что в случае недостаточного потока на него будет воздействовать горячий воздух. Он должен быть последовательно подключен к предохранительной цепи и релейно подключен к корпусу отрезной головки.
Электропроводка
Тип разводки звезда (группы минимум из 3 элементов или несколько), 400 В, трехфазный. Нагрузка распределяется также на три фазы. Проводка сведена к клеммной колодке сбоку нагревателя, чтобы к ней можно было получить доступ, сняв панель агрегата.

Материалы: плоская медь для межэлементной проводки, гибкий кабель с изоляцией из медного силикона для соединения между элементами и клеммой.
Медные и кабельные секции, адаптированные к мощности каждой ступени. Секции непосредственно верхних клемм для приема секций силовых кабелей. Земля: Винты закреплены на металлическом листе, сечение зависит от общей мощности аккумулятора.
Вентиляция
Обогреватель не должен работать без вентиляции, скорость обтекания нагревательных элементов должна быть более 2 м/с при максимальной температуре 40°С. Примечание: нагреватель не должен работать без предохранительного термостата для защиты сопротивления в случае поломки.

Дополнительные опции
§ Термостат с автоматическим сбросом или различными настройками температуры.
§ Клеммная коробка с крышкой, обеспечивающей различные степени защиты.
§ Рама из нержавеющей стали.
§ Элементы управления Thyrister.
§ Напряжение питания.
Варианты рамы
Тип CTA
Тип EB
Для получения дополнительной информации свяжитесь со мной по адресу: Carlton Thermal Systems Ltd, 01865 400514
Силиконовые нагреватели
19 фев. 2019 г.
Решения для управления вентиляцией
23 мая 2017 г.

Vcolor 338 M & L – Решение для управления гастрономией
9 января 2017 г.
МАЛЕНЬКИЙ – Управление охлаждением
13 декабря 2016 г.
Премиальные средства управления шоковым охлаждением
12 декабря 2016 г.
VColor — пользовательский интерфейс и контроллер
12 декабря 2016 г.
Управление холодильным шкафом OEM
15 ноября 2016 г.
Электронное управление расширительным клапаном

3 октября 2016 г.
Скромный параметрический контроллер
26 сентября 2016 г.
Контроль и мониторинг лабораторного охлаждения
16 сентября 2016 г.
Нагревательные пленки Flextem PTC для батарей
Черные прямоугольники, показанные здесь, представляют собой отдельные нагревательные элементы, изготовленные из чернил на основе углерода, которые расширяются при нагревании, увеличивая свое сопротивление
Нагрев так же важен, как и охлаждение, в управлении батарейные блоки, поскольку литий-ионные батареи должны храниться в диапазоне температур, указанном производителем элемента, если они должны работать безопасно и эффективно и достигать максимального срока службы (пишет Питер Дональдсон).
Эффективные саморегулирующиеся нагреватели с положительным температурным коэффициентом (PTC) представляют собой общепризнанную технологию в этой области, и для достижения наилучших результатов они должны быть специально разработаны для каждого применения.
Сами нагреватели состоят из полиэфирных пленок, обычно изготовленных из полиэтилентерефталата или полиэтиленнафталата, или из полиимидных материалов, таких как каптон. Нагревательные элементы нанесены на них трафаретной печатью в виде точек углеродными чернилами PTC с серебряной подложкой, электрически соединенной с точками углеродным слоем.
Во всех материалах PTC сопротивление увеличивается с температурой в процессе, который является естественным самоограничивающимся, так что нагревательный элемент не будет превышать определенную температуру, которая может быть спроектирована для каждого типа элемента и применения батареи.
«Чернила PTC сочетаются с углеродом», — объясняет Ларс Кейз, разработчик технологий изоляции и нагрева Flextem. «Когда материал нагревается, он расширяется, поэтому сопротивление увеличивается.
«Все черные точки — это фактически разные нагревательные элементы на большом нагревателе, который может иметь 100 точек, каждая из которых регулирует себя индивидуально. Таким образом, нагреватель адаптируется к потребностям батареи — если одной ячейке все еще нужно тепло, она его получит, если соседней — нет, потому что элемент будет на пределе своих возможностей», — добавляет он.
Таким образом, технология автоматически адаптируется к окружающим тепловым условиям и может обеспечить равномерное распределение тепла, даже когда некоторые области батареи испытывают различную тепловую нагрузку, чтобы избежать как горячих точек, так и общего перегрева.
Кейц поясняет, что, поскольку ограничивающий эффект является фундаментальным свойством материала, он не требует компьютерного управления. «Многие клиенты также контролируют его извне, но на самом деле это не обязательно», — говорит он.
Он подчеркивает, что Flextem не производит стандартных изделий, поскольку все изготавливается по индивидуальному заказу, включая размер и форму нагревательной пленки и каждого отдельного элемента.
Хотя полиэфирные несущие пленки являются наиболее распространенными для применения в электромобилях, компания Flextem часто использует полиамид в самолетах и спутниках, поскольку он выдерживает более высокие температуры. По словам Кейза, полиамид работает при температуре до 200 °C, а полиэстер — до 150 °C.
