Типы расширительных баков и какой подойдет именно Вам

Система отопления всегда играет важную роль в обогреве жилища и создании уюта в доме, поэтому важно, чтобы ее каждая основная часть эффективно выполняла возложенную на нее функцию. Поэтому в этой статье разберем какие типы расширительных баков существуют.

Что из себя представляет расширительный бак?

Для начала, расширительный бак — неотъемлемый элемент систем отопления в частных домах. Его основным предназначением является предотвращение разрыва кранов и труб в момент расширения теплоносителя. Проще говоря, если имеется избыток тепловой энергии, то расширительный бак принимает ее на себя и не допускает чрезмерное увеличение объема теплоносителя. Грамотное использование этого элемента позволяет избежать выхода из строя других частей системы отопления. Расширительные баки ограничены двумя вариантами: открытые и закрытые.

Расширительный бак открытого типа

Бак открытого типа представляет собой открытую емкость. В нее можно долить теплоноситель. Она не требует обязательного применения запорной арматуры и резиновой мембраны. В расширительном баке открытого варианта не обязательной является даже крышка. Жидкость в этом случае жидкость доливается обычным ведром, но существует возможность вывести специальный водозаборный кран.

Открытые расширительные баки имеют ряд недоставков:

  • сложность монтажа в верхней точке отопительной системы;
  • низкое давление; коррозия металла;
  • необходимость постоянно контролировать уровень жидкости и доливать ее.

Открытые баки используют в системах с естественной циркуляцией. Поговорим о следующем варианте расширительных баков.

Расширительный бак закрытого типа

Закрытые  баки или «мембранники» применяют в тех отопительных системах, где циркуляция теплоносителя обеспечивается насосом. «Мембранник» представляет собой герметичную емкость, в которой установлена специальная мембрана. Она изготавливается из технической резины. Бак для отопительной системы окрашен в красный цвет. Существует закрытый расширительный бак для организации горячего водоснабжения. Он, в свою очередь, окрашен синим цветом, а мембрана, установленная в нем делается из пищевой резины. Мембрана разделяет емкость на два отсека. В верхнем находится любой инертный газ или воздух, а нижний предназначен для излишков теплоносителя.

При росте температуры он попадает в емкость. Соответственно, объем газового отсека снижается, давление в камере с воздухом увеличивается и компенсирует повышенное давление в системе. Если же температура теплоносителя снижается, то происходит обратный процесс: теплоноситель при остывании сжимается, а воздух выталкивает его в систему. Мембрана может быть фланцевой (то есть сменной) или несменной. Несменная мембрана гораздо более выгодна в плане стоимости. Она жестко закрепляется по периметру емкости.

Когда она находится в исходном положении, то является жестко прижатой к внутренней поверхности по причине того, что газ заполняет весь объем.

Для того, чтобы предотвратить повреждения мембраны в больших отопительных системах используют манометр. Он позволяет контролировать давление. Если достигнуто его максимально допустимое значение (3,5-4 бар), то срабатывает предохранительный клапан.

Использование сменной мембраны более предпочтительно по следующим причинам:

  • в случае повреждения мембраны ее можно заменить через фланец;
  • существуют изделия как горизонтального так и вертикального исполнения: это позволяет разместить бак даже в небольшом помещении;
  • сменная мембрана имеет максимально допустимую величину давления больше, чем несменная.

У закрытого типа расширительных баков есть ряд преимуществ перед открытым:

  • его не обязательно выносить наверх системы, что позволяет уменьшить длину используемых труб и затратить меньше средств;
  • отсутствует риск испарения теплоносителя;
  • он имеет меньший размер по сравнению с открытыми баками;
  • благодаря отсутствию воздуха нет вероятности развития коррозии труб и узлов;
  • закрытая система отопления может работать даже в условиях высокого давления;
  • низкие эксплуатационные расходы.

Посмотрите подробное видео, чтобы больше разобраться в расширительных баках

Читайте так же:
Автор: Андрей Елфимов
http://eurosantehnik.ru

Автор проекта eurosantehnik.ru Автор youtube-канала: Технотерм

Виды и назначения расширительного бака. Расширительный бак для отопления статьи. Виды и назначение гидроаккумуляторов. АКВА-ДІМ

ГИДРОАККУМУЛЯТОРЫ – РАСШИРИТЕЛЬНЫЕ БАКИ.

Расширительный бак для отопления – назначение и состав.

Неотъемлемой частью системы индивидуального отопления есть специальная емкость, с помощью которой в процессе нагрева гасится повышения давления воды в сети.

Эта емкость – и есть расширительный бак для отопления, она выглядит как корпус из металла с резиновой внутренней мембраной.

Разновидности баков зависят от их конструкции: промышленность предлагает как открытые, так и закрытые мембранные модели. Баки открытого типа на сегодняшний день считаются технически устаревшими и применяются редко.
Баки закрытого типа могут содержать внутри мембрану по типу диафрагмы или мембрану в виде баллона. Первый вариант в основном используется в небольших баках, а второй – в больших. Баллонные мембраны можно заменять по мере износа, а диафрагменные не подлежат замене.

Расширительный бак для отопления – схема установки в открытой и закрытой системах.

Что такое расширительный бачок и для чего он нужен? Само его название подсказывает: для расширения.
При фиксированной массе теплоносителя в контуре отопления и трубах, эластичность которых стремится к нулю, с изменением температуры теплоносителя неизбежно будет меняться давление в системе.

Тепловое расширение, помните?
Вода или любой другой теплоноситель, нагреваясь, расширяются. Как только усилия превысит прочность трубы или радиатора на разрыв… Бум!

Причина возможной аварии – в том, что вода меняет свой объем при нагревании, остается практически несжимаемой. Отсюда же и такое понятие, как гидроудар: упругие взаимодействия в жидкой среде, упрощенно говоря, отсутствует.

Очевидное решение – создать в системе резервуар с легкосжимаемой субстанцией – воздухом. При увеличении объема воды при наличии такого резервуара давление вырастет незначительно.

Полезно: чтобы кислород из воздушного резервуара не способствовал коррозии труб, растворяясь в воде, в бачках для закрытых систем он отделен от воды резиновой мембраной.

Однако мы описали только одну из функций расширительного бака. Кроме закрытых систем отопления частных домов с фиксированными объемами и контура, и теплоносителя в нем, расширительный бак можно обнаружить:

– В открытых системах, контактирующих с атмосферным воздухом.

– В системах централизованного отопления с верхним розливом.

Случай, если расширительный бак находится на чердаке и соединяется непосредственно с подающим трубопроводом домовой системы отопления. В обоих описанных случаях монтаж расширительного бака отопления нужен для того, чтобы избавиться от воздушных пробок. Перепад между двумя нитями в случае центрального отопления – всего лишь около двух метров. В системах отопления частных домов с естественной циркуляцией – и того меньше.


Вариант, при котором перепад напора воды никак не может выдавить воздушную пробку из верхней части отопительной системы. Отсюда простое решение: поставить какую-то емкость для сбора воздуха там, где он будет накапливаться, и при запуске системы стравливать его. В случае открытой системы, конечно, какие-то активные действия не нужны.

Весь воздух в системе будет вытеснен вверх и попадет в расширительный бак. В открытой системе он тут же воссоединится с атмосферой. В закрытой – будет ждать, пока владелец дома откроет воздушный кран.

Как и где ставить расширительный бак.

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает – нашей радости не будет предела. Где там инструкция по установке расширительного бачка?

ОТКРЫТАЯ СИСТЕМА. В этом случае ответ подскажет простой здравый смысл. Открытая система отопления представляет собой, по сути, один большой сосуд сложной формы со специфическими конвекционными потоками в нем. Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком.

2. Беспрепятственное перемещение пузырьков воздуха туда, куда они бросятся в любом сосуде с любой жидкостью. Вверх.

Выводы очевидны:

Установка расширительного бака отопления в открытой системе всегда выполняется в ее верхней точке. Чаще всего – наверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хотя вам и придется их проектировать) – в верхней точке разлива на чердаке. Сам бачок для открытой системы не требует запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора). Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.


Так выглядит расширительный бак для открытой системы отопления. При желании в его люк можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обыкновенным ведром.

ЗАКРЫТАЯ СИСТЕМА.

Здесь и к выбору стороны, и к его монтажу придется отнестись достаточно серьезно. Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах. Монтаж расширительного бака системы отопления оптимальный в том месте, где течение воды наиболее близко к ламинарного, где в отопительной системе минимум завихрений. Самое очевидно решение – расположить его на прямом участке разлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка – компенсировать тепловое расширение и тушить гидроудары, а воздух мы прекрасно стравить через воздушные краны.


Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же – перед насосом по ходу воды.

Баки в заводской комплектации иногда обеспечиваются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он. Если нет – докупить и смонтировать рядом с баком.

Электрические и газовые котлы с электронными термостатами часто поставляются со встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками – убедитесь, что они вам нужны.

Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах – их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.

Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше – допустимо. Меньше – опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.

Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяет отопления с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшие золотником предохранительного клапана, к сожалению, не так уж редка.

Если клапан сбрасывает давление слишком часто – это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.

Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с ней на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном. Внимание! На фото насос под электрокотлом расположен НЕПРАВИЛЬНО! Ось вращения крыльчатки насоса должна быть параллельна полу.


ШТАТНОЕ МЕСТО В СИСТЕМЕ.

Устройство расширительного бака системы отопления с грушевидной мембраной, устройство расширительного бака. Расширительный бачок для отопления открытого типа рекомендуется монтировать в самой верхней точке здания – на крыше дома или на его чердаке. Бак при этом утепляется изоляционными материалами, чтобы вода в нем не замерзала и соединяется с обратным трубопроводом, чтобы не допустить закипания.

В случае переполнения предусмотрен сброс воды из бака в канализацию. Мембранный расширительный бак для отопления монтируется для удобства обслуживания рядом с отопительным котлом. Необходимые условия: соединение с обратным трубопроводом во избежание вскипания воды, а также манометр и клапан для ручного регулирования давления. Особое внимание уделяется качественному креплению, поскольку масса бака после наполнения водой сильно растет.

ВАЖНЫЕ РАБОЧИЕ ПАРАМЕТРЫ.

Для расширительных устройств наиболее информативными являются максимальные значения рабочей температуры и рабочего давления. По данным производителя, в современных баках температура носителя может достигать + 120 градусов. Рабочее давление в расширительном бачке отопления поддерживается от 2 до 4 бар в обычном режиме и 6-10 бар на пиковых значениях.

Для закрытых баков определяющий элемент – это мембрана, а точнее – материал, из которого она сделана.
Она должна иметь термоустойчивостью и при этом высокой эластичностью.

Выбирая бачок, следует ознакомиться со следующими характеристиками мембраны, как долговечность, рабочая температура, водостойкость и соответствие санитарно-гигиеническим нормам.

Полезная информация по продукции разного типа назначения >>

Бак расширительный


Любой теплоноситель обладает такими физическими свойствами, которые не позволяют ему сжиматься. В случае даже небольшого уменьшения объема жидкости происходит мгновенный скачок давления. При этом стоит помнить, что вода при повышении температуры в пределах 200С-900С значительно расширяется. Именно эти свойства говорят о том, что необходимо наличие места в отопительной системе для, так называемого, «дыхания» теплоносителя. Таким местом являются расширительные баки.

Расширительные баки: сравнение видов
  • расширительные баки открытого типа представляют собой открытую емкость, которая без труда может пополняться теплоносителем в случае необходимости. Такая конструкция позволяет не использовать запорную арматуру, резиновую мембрану, а также крышку. Чаще всего жидкость в систему доливается самым обычным способом, т.е. из любой тары (например, ведро). Но также есть возможность вывода водозаборного крана. Несколько десятков лет назад открытые расширительные баки пользовались особой популярностью. Но такие характеристики, как необходимость постоянного контроля уровня жидкости, ее периодическое пополнение, а также сложный монтаж, низкий уровень давления и разрушение металла, отодвинули их использование на второй план, уступив место бакам закрытого типа.
  • расширительные баки закрытого типа устанавливаются в ситуациях, когда циркуляция теплоносителя осуществляется благодаря насосу. В народе закрытые баки имеют название «мембранники». Визуально это всегда красная герметичная емкость, внутрь которой монтируется мембрана из технической резины.  Также существуют и синие баки, мембрана которых производится из пищевой резины, которая не отличается особой долговечностью.

Конструкцию расширительного бака закрытого типа можно описать следующим образом: емкость бака разделяется на две части мембраной, которая имеет форму баллона или же диафрагмы. Верхняя часть заполняется инертным газом или воздухом, а нижняя предназначена для излишков теплоносителя. В момент, когда температура повышается, избыток расширенного теплоносителя поступает в емкость. При этом происходит уменьшение объема воздушной камеры с одновременным увеличением давления в ней, что в свою очередь компенсирует повышенное давление в системе в целом. В ситуации понижения температуры теплоносителя происходит прямо противоположный процесс.

Мембрана закрытых баков может быть сменной (фланцевой) и несменной. В последнем случае устройство отличается более низкой стоимостью, что является неоспоримым плюсом.  Мембрана внутри бака жестко закрепляется по его периметру, прижимаясь к внутренней поверхности, поскольку вся емкость заполнена газом. В момент попадания теплоносителя в бак происходит увеличение давления.

Стоит отметить, что при запуске системы отопления есть риск разрыва диафрагмы из-за слишком резкого скачка давления. Но после этого кратковременного момента изменение показаний, отображающихся на манометре, происходит постепенно, что не представляет никакой угрозы.

Упомянутый нами манометр используется для предотвращения возможных повреждений мембраны за счет функции контроля давления. Также в устройство входит предохранительный клапан, срабатывающий при достижении максимального показателя давления (3,5-4 бар для частных домов).

Преимущества фланцевого расширительного бака:

  • наибольшая максимальная величина давления по сравнению с баком, где несменная диафрагма;
  • замена мембраны в ситуации ее повреждения;
  • вертикальные и горизонтальные модели баков, что дает больше возможностей для размещения.

Какой же тип бака все-таки лучше?

При сравнении эксплуатационных и потребительских свойств разных типов баков большее количество преимуществ выявляется у закрытых моделей.

Их положительными характеристиками являются:

  • экономия на трубах за счет того, что баки не выносятся наверх;
  • меньшие размеры;
  • исключено испарение теплоносителя;
  • минимальные потери тепла;
  • трубы и узлы системы защищены от коррозии благодаря отсутствию воздуха;
  • возможность работы при высоком давлении;
  • низкие эксплуатационные расходы.



Где должен располагаться расширительный бак в системе отопления?

Главная роль расширительного бака – компенсация увеличенного объема теплоносителя, что происходит из-за температурного расширения. Существует правило, которое действительно только при наличии одного мембранника: при принудительной циркуляции давление в зоне подключения агрегата равняется статистическому давлению в этой же зоне при конкретной температуре.

Открытая система расширительного бака представляет собой сосуд сложной формы, в котором происходят специфичные конвекционные потоки. Именно поэтому все узлы отопительной системы должны работать на беспрепятственный подъем нагретого теплоносителя в самую верхнюю точку, а также его последующий слив сквозь радиаторы в емкость котла. Кроме того, вся конструкция не должна создавать сопротивление поднятию пузырьков воздуха вверх. В данной ситуации расширительный бак должен быть расположен в самой высокой точке системы. Чаще всего местом установки является верхняя точка разгонного коллектора.

Советы специалистов

Одним из основных критериев при выборе расширительного бака является возможность настройки предохранительного клапана. Это важно для того, чтобы регулировать давление системы, приближая его к предельно допустимому значению.

Также очень важно наличие специального устройства принудительного открывания, которое иначе называют устройством «подрыва». Данный элемент дает возможность периодической проверки работоспособности клапана, а также исключает вероятность залипания золотника.

Выбирая расширительный бак, необходимо убедиться в том, что пороговые показатели давления внутри котла и внутри бака совпадают.

Торговая сеть “Планета Электрика” обладает большим ассортиментом расширительных баков от известной компании ЭВАН, которая специализируется на производстве климатической техники. Более подробно с товарами группы “климатическая техника” Вы можете ознакомиться в каталоге на нашем сайте.

Расширительный бак для системы отопления, давление, принцип работы

В самом простом варианте это сваренная из металла емкость, которую устанавливают на чердаке. Есть у этого варианта существенный недостаток. Так как бак негерметичный, теплоноситель испаряется и необходимо следить за его количеством — все время доливать. Делать это можно вручную — из ведра. Это не очень удобно — есть риск забыть пополнить запасы воды. Это грозит тем, что система завоздушится, что в может привести к ее поломке.

Более удобен автоматизированный контроль уровня воды. Правда, тогда на чердак, кроме труб отопления, придется еще тянуть водоснабжение а также куда-то выводить переливной шланг (трубу) на случай переполнения бака. Зато отпадает необходимость регулярно проверять количество теплоносителя.

Физические свойства любого теплоносителя практически не позволяют этой жидкости сжиматься. Попытка даже немного уменьшить объём тут же приводит к резкому скачку давления. Вода при нагревании в диапазоне от 20С до 90С расширяется. Эти два свойства объясняют необходимость выделения места в системе для «дыхания» теплоносителя. Расширительный бак для отопления должен обеспечивать безопасную и надёжную работу всех узлов инженерной системы. Длительность её эксплуатации напрямую зависит от того, правильно ли был выбран и установлен этот элемент.

В отопительной системе могут быть установлены разные виды расширительных баков.

Расширительный бак открытого типа – это открытая ёмкость, в которую всегда можно долить теплоноситель. Он не требует наличия запорной арматуры, резиновой мембраны и даже крышки. Обычно ведром через него «доливают» в систему жидкость, хотя от водопровода всегда можно вывести водозаборный кран.

Схема работы расширительного бака открытого типа: 1 – корпус бака; 2 – уровень теплоносителя; 3 – холодная труба; 4 – спускная труба; 5 – предохранительный клапан; 6 – запорный вентиль; 7 – верхняя точка в стояке трубопровода отопительной системы

Несколько десятилетий назад повсеместно использовались открытые конструкции, компенсирующие изменение объёма теплоносителя при естественной циркуляции. Однако постоянный контроль уровня жидкости и её «доливание», сложности монтажа в верхней точке, низкое давление и коррозия металла – всё это привело к выходу на первый план закрытых систем и баков.

Расширительный бак в системе отопления


Важным элементом автономной системы отопления частного домаявляется расширительный бак. Он фактически служит для принятия «излишка» теплоносителя в момент его расширения, предотвращает разрыв труб и кранов. Рассмотрим подробно, какую функцию выполняет расширительный бак в системе отопления, каких видов бывает, особенности его выбора и монтажа.

Чтобы уяснить назначение расширителя, давайте рассмотрим работу системы отопления. С увеличением температуры на 10°С, объем теплоносителя в ней увеличивается где-то на 0,3%. Поскольку жидкость несжимаема, то возникает избыточное давление, которое необходимо компенсировать, для этого и монтируют расширительный бачок системы отопления.

Так выглядит закрытый расширительный бак в уже смонтированной системе отопления

В системах отопления разного типа используют расширительные баки, или «экспансоматы» (от английского expansion – расширение, разных видов. Ранее для тех систем, в которых теплоноситель циркулирует без помощи насоса, естественным образом, применялись открытые расширительные баки. Но целый «букет» недостатков этих устройств привел к тому, что используют их все реже. Не способствует их популярности склонность к коррозии из-за доступа кислорода, повышенная испаряемость жидкости и необходимость ее регулярного пополнения. Кроме того, устанавливать такие баки нужно в самой верхней точке системы, что всегда довольно хлопотно.

[include title=”РСЯ – в записи”]

Расширительный бак в системе отопления — установка и подключение

О том, как установить расширительный бак в системе отопления частного дома, необходимо побеспокоиться заблаговременно, до его приобретения. Так проще определить место размещения емкости и способ подведения трубопровода для присоединения к тепловой сети. Но ситуации складываются разные, заранее все предвидеть невозможно. Стоит немного изучить суть вопроса, и вы сами сможете разобраться, где произвести установку и как выполнить правильное подключение расширительного бачка, в том числе и своими руками.

Где устанавливается расширительный бак на отопление

Место установки бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, что возлагаются на баки, установленные в разных местах:

компенсация теплового расширения воды в системах отопления открытого типа; то же, для систем закрытого типа; служить дополнением к штатному расширительному баку газового котла ; воспринимать увеличивающийся объем воды в сети горячего водоснабжения.

Резервуар открытого типа, где теплоноситель контактирует с атмосферным воздухом, – это визитная карточка открытой системы отопления. В этом случае монтаж расширительного бака выполняется в самой высокой точке тепловой сети частного дома. Зачастую такие системы делаются самотечными с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Для справки. В одноэтажных домах старой постройки нередко можно увидеть небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Альтернативные самодельные баки

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен сам источник тепла.

Мембранный расширительный бак для отопления


Еще статьи на эту тему:

Мембранный расширительный бак для системы отопления закрытого типа

Мембранный расширительный бак предназначен для компенсации температурного расширения теплоносителя и поддержания необходимого давления в закрытых системах отопления.

Жидкости, которые используются в системах отопления, при нагревании, за счет теплового расширения, увеличивают свой объем. Например, объем воды при нагревании до 90 оС увеличивается на 3,55%. Если в качестве теплоносителя в системе отопления применяют антифриз на основе этиленгликоля, то объем жидкости увеличивается еще более.

Мембранный расширительный бак для отопления. Устройство и схема работы. Через воздушный клапан (ниппель) воздушную камеру автомобильным насосом наполняют сжатым воздухом.

В закрытой системе отопления без расширительного бака даже незначительное повышение температуры приведет к резкому росту давления и срабатыванию предохранительного клапана. Избыточная часть теплоносителя через клапан выльется наружу.

Мембранный расширительный бак для отопления представляет собой сосуд, разделенный на две части подвижной мембраной. Одна часть сосуда соединена с системой отопления и заполнена теплоносителем. В другую часть сосуда закачивается воздух под определенным давлением.

При изменении объема жидкости в системе отопления, мембрана в баке перемещается в ту или другую сторону. В результате объем, занимаемый жидкостью в баке, тоже меняется. Сжатый воздух по другую сторону мембраны действует как пружина, поддерживая рабочее давление теплоносителя и не допуская срабатывания предохранительного клапана.

Эксплуатационные ограничения и требования безопасности

В зависимости от конструкции расширительного бака и применяемых материалов производители накладывают определенные ограничения на их использование в системах отопления.

Как правило, производители предъявляют определенные требования к составу и коррозионным свойствам жидкости — теплоносителю в системе отопления. Например, ограничивают содержание этиленгликоля в растворе антифриза.

Запрещается использование расширительного бака при давлениях, превышающих допустимые величины, указанные в технической документации производителя. В месте присоединения расширительного бака к системе отопления, обязательно требуется установка группы безопасности, которая контролирует и ограничивает давление в баке.

В системах отопления частных домов и автономного отопления квартир используют баки и другое отопительное оборудование с рабочим давлением не менее 3 бар.

Не допускается расширительный бак для отопления использовать в системах питьевого водоснабжения.

Расширительные баки – цена, купить мембранный расширительный бак для котла отопления (18,24,50) в Киеве, Днепре, Харьков, Львов 2018- Инстал Украина

Мембранные баки широко применяются в автономных системах отопления; в системах централизованного отопления; в системах с тепловыми насосами и солнечными коллекторами.

Мембранные баки могут использоваться с любым типом воды, даже с большим содержанием кальция. Материал мембраны, выполненный из бутила и натуральной резины полностью пригоден для использования питьевой воды. В случае повреждения мембраны, она легко заменяется на новую. Мембранный бак исключает возможность загрязнения питьевой воды, а также потери теплоносителя при испарении. Мембранные баки предотвращают возможность гидравлических ударов вследствие постоянного одинакового давления между водяной и газовой камерой, что так же предохраняет систему от нарушения герметичности.

Напорные расширительные баки позволяют монтировать закрытые отопительные системы без контакта с внешней средой. Благодаря отсутствию трения мембраны о корпус бака значительно повышается её срок службы. Вода в системе циркулирует практически без примесей кислорода, что предотвращает образование коррозии бака и увеличивает общий срок службы всего оборудования системы и трубопровода.

Напорные расширительные баки обычно размещаются в котельной либо в помещении, в результате чего не требуют специальной защиты от замерзания. Такая система может надёжно работать целый год.

Расширительные баки поставляются с избыточным давлением газа, которым заполняется весь объём. До монтажа мембранный расширительный бак должен быть накачан до предварительно допустимого давления. Так же в нем обязательно устанавливают предохранительный клапан. Специалисты рекомендуют устанавливать дренажное устройство перед расширительным баком. Аналог расширительного бака для водоснабжения – гидроаккумуляторы .

Расширительные баки для отопления – купить расширительный бак для системы отопления в Киеве, Украине

Возникли сложности в выборе? Обращайтесь:

Вы можете задать вопрос по телефону:

050 414-37-72 (Ваш персональный менеджер)

Расширительные баки для отопления, которые вы можете купить в интернет-магазине Romstal, отличаются высоким качеством. Мы подобрали оборудование от ведущих европейских производителей, гарантирующих долгий срок безупречной эксплуатации. Вы можете купить расширительный бак в Киеве или любом другом крупном городе Украины. Цена продукции аргументирована её качеством.

Основные функции

Расширительный бак для отопления создаёт компенсацию при расширении теплоносителя в системе. При нагревании объём воды в системе увеличивается. Поэтому, чтобы дорогостоящее оборудование не пришло в негодность, необходим расширительный бак. Если его не будет, то дополнительный объем воды создаст избыточное давление, что приведет к прорыву в слабых местах системы отопления.

Второй задачей бака является защита от гидроудара. Суть состоит в том, что циркуляционный насос системы работает в автоматическом режиме, реагируя на изменения температуры. При  включении давление кратковременно повышается, что и создаёт гидроудар.

Виды расширительных баков

Существуют расширительные баки для отопления и водоснабжения. Традиционно расширительные баки для отопления имеет красный цвет, для водоснабжения — синий. Оба типа баков имеют схожее строение. Разница заключается в том, что оборудование для водоснабжения имеет диафрагму из пищевой резины, а для отопления — из технической.

Преимущества нашей техники

Мы предлагаем итальянские расширительные баки Varem. Их цена обусловлена:

высоким качеством; надёжностью; долговечностью.

В интернет-магазине Romstal вы сможете купить расширительные баки для отопления на самых выгодных условиях. Продажа комплектующих для систем отопления является одним из основных направлений нашей деятельности. Стоимость продукции указана на сайте компании.

Заказать нашу продукцию можно в любом городе Украины. Наши магазины открыты в Киеве, Сумах, Черновцах, Харькове, Луцке, Житомире, Львове, Ивано-Франковске, Днепропетровске, Одессе, Николаеве, Запорожье, Ровно, Полтаве, Тернополе, Виннице, Ужгороде, Чернигове, Черкассах.

При необходимости вы сможете получить квалифицированную консультацию, обратившись к менеджеру на нашем сайте. Он с удовольствием ответит на интересующие вас вопросы. Поэтому выбрать наиболее подходящую продукцию будет совсем несложно.

Все о расширительных баках для отопления

Всем нам еще из школьной программы известно, что объем жидкости зависит от ее температуры: при нагреве он увеличивается, при остывании – наоборот, уменьшается. Если жидкость при этом находится в герметичной емкости, то ее тепловое расширение может сопровождаться повреждениями сосудов или запорной арматуры. Расширительный бак для отопления играет роль компенсатора в отопительных системах, позволяя теплоносителю беспрепятственно менять свой объем при температурных колебаниях в ту или другую сторону. Его конструкция очень простая. По сути это емкость, содержащая некоторое количество воздуха и являющаяся частью контура отопления. В зависимости от разновидности системы отопления конструкция расширительного бака может отличаться.

Функции расширительного бака в различных схемах отопления

В зданиях жилого, административного и хозяйственного назначения систему отопления устраивают по одному из трех вариантов:

1. Централизованное отопление с верхним розливом.

Данная схема предусматривает установку расширительного бака для отопления в наивысшей точке верхнего розлива – кольца из подающего трубопровода, укладываемого по периметру чердака. Именно сюда будет вытесняться воздух при движении теплоносителя сверху вниз в направлении подвала, где обратный трубопровод образует аналогичное кольцо. Для запуска системы необходимо открыть задвижки контуров в подвале дома и через некоторое время выпустить воздух из расширительного бака в системе отопления. Часто сброс из расширительного бака для более быстрого стравливания воздуха выводят в подвал, упрощая таким образом процедуру запуска.

2. Автономное отопление открытого типа.

В открытых автономных системах нагреваемый котлом теплоноситель циркулирует благодаря естественной конвекции. Термин «открытая система» означает, что отопительный контур сообщается с атмосферой. Его содержимое – теплоноситель – контактирует с воздухом именно в расширительном баке. Последний в данном случае выполняет две задачи. Первая — компенсация теплового расширения теплоносителя, вторая — расширительный бак становится наивысшей точкой контура, куда из радиаторов и трубопроводов вытесняется воздух. Сам отопительный контур при этом монтируется с небольшим уклоном.

3. Автономное отопление закрытого типа.

Циркуляцию теплоносителя в закрытой системе автономного отопления обеспечивает циркуляционный насос. Сообщения с внешней средой контур отопления в этом варианте не имеет, а расширительный бак служит лишь в качестве резервного объема, позволяющего теплоносителю расширяться при нагреве.

Конструкции расширительных баков в различных системах

Для каждой из перечисленных систем отопления применяется своя конструкция расширительного бака:

  • в системе централизованного отопления с верхним розливом он представляет собой герметично закрытую емкость любой формы, в крышке (верхней части) которой установлен вентиль для сброса воздуха или водоразборный кран. Кран Маевского, имеющий небольшой проходной диаметр, в данном случае использоваться не может, поскольку тот объем воздуха, который скапливается в системе отопления многоэтажного дома, пришлось бы стравливать слишком долго;
  • в открытой автономной системе расширительный бак – это просто открытая емкость. Он, конечно, закрывается крышкой, но не плотно и только для того, чтобы исключить попадание грязи внутрь. В ходе эксплуатации системы отопления в расширительный бак периодически доливают воду, восполняя таким образом потери вследствие испарения;

    рис. 1 — Расширительный бак для закрытой системы отопления

  • расширительный бак закрытой системы автономного отопления состоит из двух частей, границей между которыми служит мембрана (рис. 1). При этом одна емкость заполнена воздухом, другая – теплоносителем. Такое решение позволяет избежать насыщения теплоносителя содержащимся в воздухе кислородом, способствующим коррозии в стальных трубах и радиаторах. Давление в расширительном баке при таком устройстве отопительной системы может превысить допустимое, поэтому в контур врезается предохранительный клапан, а рядом с расширительным баком устанавливают манометр.

Как подобрать объем бака?

Расчет расширительного бака для отопления, излагаемый в учебниках и справочниках, учитывает множество параметров отопительной системы, а потому выглядит довольно сложным. На практике поступают проще: объем расширительной емкости делают равным 10% от общего объема теплоносителя.

Изготовление расширительного бака

[note]Изготовление бака своими руками имеет смысл только в случае с открытой автономной системой. Попытка создания мембранного бака, скорее всего, окажется нерентабельной: только врезка ниппеля и подбор мембраны с необходимой упругостью отнимут массу времени и сил. [/note]

Чаще всего бак для открытой системы делают из листовой стали толщиной 2 или 3 мм. Ацетиленовой горелкой или болгаркой вырезают пять заготовок, которые будут служить стенками и дном изделия. Размеры заготовок определяются принятым объемом расширительного бака: обычно они составляют 30х30 или 30х40 см.

После раскроя стального листа полученные детали фиксируют под прямым углом друг к другу и проваривают (сплошным швом) газо-или электросварочным аппаратом. Первый способ более удобен при работе с 2-миллиметровым листом, второй – с заготовками толщиной 3 и 4 мм.

На завершающем этапе в днище бака необходимо вырезать отверстие – и конструкция готова.

Где устанавливать расширительный бак?

Монтаж расширительного бака отопления в централизованных системах с верхним розливом и в открытых системах с естественной циркуляцией осуществляется таким образом, чтобы он размещался в наивысшей точке контура. При этом обязательным условием является уклон трубопроводов системы отопления, обеспечивающий вытеснение воздуха в расширительный бак. Если конструктивные особенности контура не позволяют выполнить равномерный уклон по всей длине разводки и в каком-либо месте системы образовался воздушный карман, в этой точке устанавливается дополнительный расширительный бак, имеющий высоту, одинаковую с основным.

В закрытых отопительных системах расширительный бак может быть установлен на каком угодно уровне, не обязательно в наивысшей точке системы. Желательно, чтобы в месте установки ток воды был как можно более спокойным. Оптимальный участок – прямолинейный трубопровод перед циркуляционным насосом.

Расширительный бак для отопления: виды, устройство, монтаж

Если вспомнить школьные уроки физики, то сразу можно понять предназначение этого элемента отопительной водяной системы. Бак для отопления позволяет принимать в себя излишек воды при нагреве теплоносителя, а также отдавать часть воды после остывания теплоносителя в системе отопления. Название «расширительный» наиболее точно отображает предназначение этой емкости. При нагревании теплоносителя его молекулы расширяются, объем увеличивается и жидкости нужно куда-то деваться. Расширительный бачок и будет тем резервуаром, куда перейдет «излишек» теплоносителя.

Бак является резервуаром для лишней воды

Виды баков

Расширительный бачок для открытой системы отопления, где не применяется принудительная циркуляция теплоносителя. Такой бак называется открытым, потому что он имеет отверстие – прямой доступ к теплоносителю. Такие баки устанавливаются всегда в верхней точке системы отопления. Это может быть чердак, лестничная клетка или просто под потолком.

В качестве бака, как правило, используются либо различные готовые приспособления, которые немного видоизменяются, либо самодельные конструкции из стали. Народные умельцы научились применять в качестве расширительного бака обрезанный баллон из-под сжиженного газа, ресивер из-под сжатого воздуха, либо сваривали листовое железо в куб или параллелепипед без одной грани. Как показывает практика, никаких дополнительных расчетов при этом не велось: главным считалось изготовить даже минимальную емкость, примерно от 5 литров.

Бак открытого типа в системе отопления

Такие баки имели и имеют некоторые недостатки:

  • Баки часто имеют большие размеры и из-за этого их трудно расположить в границах помещения.
  • Теплоноситель, особенно вода, постоянно испаряется и возникает потребность периодически проверять уровень и при необходимости пополнять его до нужного объема.
  • Открытый контакт теплоносителя с воздухом усиливает коррозию стальных труб или радиаторов изнутри, а также емкостей котлов.
  • Такие баки требуют утепления, особенно, если они установлены вне помещения. Исключение замерзания теплоносителя – одна из главных особенностей и необходимостей отопительных систем открытого типа.

Впрочем, справедливости ради, отметим, что некоторые эти недостатки вполне исправимы. Например, для во избежание испарения теплоносителя долгие годы выручал такой способ: после заливки воды в систему через расширительный бак наливали небольшое количество маслянистой жидкости. Даже растительное масло с этим справлялось. В результате образовывалась пленка, сквозь которую вода не могла пробиться и одновременно с этим кислород не попадал в теплоноситель – коррозия происходила гораздо медленнее. Утепление бака, тем более на нежилом чердачном помещении, не вызывает особых сложностей. Старая шуба, куски пенопласта – да мало ли в доме подобных вещей, чтобы надежно утеплить?

Такие баки продолжают находиться в обиходе уже многие десятилетия и вполне устраивают своих хозяев.

Второй тип – расширительный бак для отопления закрытого типа. Такие баки применяются в тех отопительных системах, где устанавливаются насосы для принудительной циркуляции теплоносителя. Их еще называют мембранными баками для отопления.

Бак закрытого типа

Конструкция такого расширительного бака являет собой стальной резервуар небольших размеров, который разделенный внутри специальной резиновой мембраной на две полости: одна из них будет заполнена теплоносителем, а вторая – газом (иногда это может быть азот, иногда – простой воздух). В одной части расширительного бака расположен штуцер для подсоединения к системе отопления, а в другой – ниппель для измерения давления газа и для подсоединения насоса при необходимости подкачки.

Такие типы намного превосходят баки открытого типа:

  • Полностью исключается контакт теплоносителя с воздухом через мембрану, что значительно уменьшит процесс окисления внутри стальной системы.
  • Бак устанавливается в любом удобном месте внутри помещения, что исключает дополнительное утепление и снижает потерю тепла.
  • Мембранный принцип действия обеспечивает герметичность бака, что исключает испарение теплоносителя.
  • Монтаж такого бака существенно прост в сравнении с баком открытого типа.
  • Значительно повышается экономичность всей системы отопления.
  • Подобная конструкция отличается большей надежностью.

Как рассчитать объем

Для правильного подбора расширительного бака закрытого типа следует произвести расчет по формуле:

V = (E x C / 1 – Рmin / Pmax. ) / Кзап.

С – это общий объем теплоносителя в отопительной системе. Сюда включаем не только объем в радиаторах и трубах, но и объем резервуара котла и любых других элементов, где находится теплоноситель.

Е – это коэффициент расширения теплоносителя. Для определения необходимо учитывать максимально допустимую температуру при работающем отопительном агрегате.

Рmin – это начальное давление в расширительной емкости, которое измеряется в атмосферах. Значение не должно быть меньшим, чем гидростатическое давление всей системы отопления в месте расположения расширительного бака.

Pmax – это максимально допустимое значение давления (также измеряется в атмосферах). Значение соответствует давлению настройки предохранительного клапана. При этом учитывается возможность дополнительного давления от перепада высоты месторасположения предохранительного клапана и расширительного бака мембранного типа.

Кзап – это коэффициент заполнения расширительного бака. Измеряется в процентном соотношении максимума объема всей жидкости от полного объема бака.

Таблица для опредиления максимального объема жидкости, который может вместить бак

Важным моментом является знание характеристик теплоносителя. Вода или антифриз могут существенно отличаться по коэффициенту расширения.

Монтаж оборудования

Этот вопрос часто не дает покоя при возникновении проведения любых монтажных работ. Если речь идет о мембранном типе, то здесь все обстоит несколько проще.

Во-первых, его не нужно изготавливать, он уже полностью готов к эксплуатации, остается его лишь подсоединить к системе. Во-вторых, вам потребуется минимум необходимого инструмента. Если речь идет об открытых баках, то здесь понадобится и специфический инструмент, и опыт работы с ним. Например, вам нужны будут сварочный аппарат и «болгарка».

Система отопления в сборе

Практика показывает, что даже имея эти инструменты, не каждый способен качественно выполнить монтаж, чтобы со временем не образовалась течь в месте сваривания деталей. Поэтому лучше довериться профессионалам, которые качественно и, главное, в сроки выполнят все необходимые монтажные работы. С другой стороны, всегда можно попробовать выполнить все самостоятельно. Тогда и гордиться будет чем, и полезный опыт приобретается.

виды и принцип монтажа. Нюансы подбора расширительного бака для системы отопления Напорный расширительный бак

При нагревании любой теплоноситель расширяется и увеличивается в размерах. В результате давление в закрытой системе отопления постепенно растет и достигает критической отметки. Мембранный расширительный бак системы отопления предназначен предотвратить разрушение узлов и трубопровода вследствие расширения теплоносителя.

Основной функцией расширительного бачка является оптимизация рабочего напора в системе обогрева. Закрытые системы отопления не могут нормально работать, если к ним не подключен мембранный бак для отопления.

Устройство мембранного расширительного бака

Хотя мембранные расширительные баки в зависимости от производителя и предназначения могут отличаться, но некоторые детали остаются неизменными в любой приобретаемой модели. А именно:
  • Корпус из металла – обязательным условием производства баков является возможность выдерживать предельные нагрузки без нарушения герметичности.
  • Мембрана – должна быть высокоэластичной и способной реагировать на изменяющееся давление, связанное с нагревом теплоносителя. Одновременно к мембране предъявляются высокие требования относительно прочности. Обычно при производстве мембраны используют резину.

Устройство мембранного бака отопления для закрытых систем отопления подразумевает использование баков со сменными и несменными диафрагмами. У каждой конструкции есть как свои преимущества, так и недостатки.

Как работает мембранный расширительный бак

Принцип работы мембранного расширительного бака-накопителя основан на использовании физических законов. После нагревания теплоносителя происходит следующее:
  • Вода или антифриз начинает расширяться, в результате увеличивается его объем в системе.
  • Конструкция расширительного бака мембранного типа подразумевает его наполнение газом.
  • Мембрана является своего рода прослойкой между газом и теплоносителем.
  • При нагревании жидкость, расширяясь и создавая давление, поступает в бачок и вытесняет воздух или газ.
  • После того как давление теплоносителя падает газ выталкивает теплоноситель из бачка с помощью мембраны.
  • Работа клапана безопасности в системе отопления с мембранным баком заключается в сбросе излишнего давления газа в случае большого расширения теплоносителя. Клапан сброса давления обеспечивает безопасность работы системы в случае перегрева жидкости или антифриза.

Для нормальной работы отопления в мембранном баке должно быть давление соответственное высоте верхней точки. Если бачок устанавливается в двухэтажный дом и максимальная высота от котла на первом этаже до радиатора на верхнем 7 метров, тогда в расчеты принимаем 0,7 и прибавляем к нему 0,5. Получаем первоначальное давление при подаче теплоносителя в системе. Полученный коэффициент для бачка должен быть ниже на 0,2. Получается, что норма давления в расширительном бачке мембранного типа в этом случае 1 атм.

Как и все отопительное оборудование, мембранный бачок нуждается в обслуживании. В нем необходимо поддерживать соответствующее рабочее давление и заправлять газом или воздухом время от времени.

Виды расширительных бачков системы отопления

Каждый производитель вносит в конструкцию закрытого расширительного бачка нововведения. Но в основном все модификации можно разделить на несколько групп в зависимости от используемой мембраны. А именно:
  • Мембрана расширительного бачка в виде диафрагмы. Такое устройство больше напоминает бочонок, разделенный подвижной резиновой перегородкой. Поступая в свой отдел жидкость, наполняет резервуар, а после под давлением начинает сжимать газ, постепенно двигая мембрану. Это устройство не всегда эффективно для домов с малой отапливаемой площадью.
  • Круглые мембранные баки баллонного типа. В этом случае воздушная камера находится по периметру всего резервуара. Она окружает камеру для воды. Во время увеличения давления эта камера начинает расширяться подобно надуваемому резиновому шарику. Уникальность такого устройства состоит в том, что с его помощью удается более точно контролировать давление теплоносителя, даже в закрытых системах с небольшим объемом жидкости в трубопроводе.
  • Несъемная мембрана. Диафрагма крепится по всему периметру. Предназначены несъемные мембраны для использования в частных системах отопления и для обогрева коттеджей. Допускается ограниченное использование и монтаж в небольших промышленных объектах.
  • Бак со сменной мембраной. Представляют собой полую грушу. Съемные мембраны способны эффективно работать в системах с большой интенсивностью нагревания теплоносителя и высоким атмосферным давлением. Преимуществом такого устройства является возможность замены диафрагмы. Недостатком то, что к выполнению работ по смене мембраны предъявляются высокие требования. Не допускается перекоса мембраны при ее установке.

Роль расширительного бака в системе отопления не сводится исключительно к амортизации избыточного давления. Перед выбором подходящего устройства необходимо определить, с какой именно целью его планируют использовать.

Как рассчитать объем расширительного бака мембранного типа

Выбирая резервуар необходимо обращать внимание на следующие несколько показателей:
  • Диапазон температур, считающихся рабочими для устройства.
  • Эластичность мембраны.
  • Диффузионная устойчивость.
  • Динамические показатели.
Помимо этих четырех критериев важно произвести расчёт давления в отопительной системе с бачком мембранного типа. Данные о давление помогут подобрать наиболее подходящую модель бака. Требования к выполнению расчетов в сложных системах закрытого типа предъявляются высокие. Правильно сделать подсчеты можно по следующей формуле:

V=(V сис ×K)÷D

Объем расширительного бака для закрытой системы отопления составляет согласно этой формуле произведение объема системы V сис и коэффициента увеличения теплоносителя К (он составляет 4%) разделенное на эффективность самого бачка.

D=(Pmax-P нач)÷(Pmax+1)

P – в данном случае является сокращением обозначающим максимальное и начальное давление. С помощью этих двух формул можно легко выполнить расчет и подобрать необходимую модель.

Кроме стандартного круглого устройства можно приобрести прямоугольный расширительный бак мембранного типа, он более удобен в эксплуатации и имеет привлекательный внешний вид.

Как установить расширительный бак мембранного типа

Установка расширительного бака в закрытой системе отопления выполняется достаточно просто. Единственным условием для подключения является понимание основных принципов работы. Выполнить монтаж можно соблюдая следующие рекомендации:
  1. Расширительный бачок лучше установить перед, а не после циркуляционного насоса, это поможет избежать скачков в напоре. Остальных ограничений относительно места установки не существует.
  2. После установки необходимо проверить соответствует ли рабочее давление устройства с тем, которое необходимо. Сделать проверку можно достаточно просто, если при подключении установить датчик давления в баке. Датчик, измеряющий давление в баке устанавливается непосредственно на входе. Если существующие показатели не соответствуют требуемым, необходимо сбросить воздух и прокачать устройство заново, до тех пор, пока напор диафрагмы не будет соответствовать требуемому.
  3. Расширительный бачок при закрытой системе отопления правильно монтируется таким образом, чтобы впускной клапан (водяной патрубок) был направлен вниз. Это позволит слить теплоноситель, даже в случае выхода мембраны из строя. Некоторые модели имеют указатель уровня теплоносителя, позволяющий определить, выполнен ли слив жидкости из системы полностью.

Установка мембранного бачка является обязательным условием для монтажа схемы отопления закрытого типа. Некоторые котлы уже укомплектованы таким устройством, в таком случае при необходимости допускается монтаж дополнительного резервуара.

Расширительный бак

Устройства обоих типов, используемые в автономных системах, имеют сходную конструкцию и работают по единому принципу. Рассмотрим основные элементы изделий на примере расширительного бака для отопительной системы:

  • Основное назначение бака – компенсация расширения теплоносителя. При нагревании вода увеличивается в объеме, причем довольно сильно (+0,3% на каждые 10 градусов Цельсия). При этом жидкость практически не сживается, так что нагретый теплоноситель будет оказывать значительное давление на стенки труб, места соединения и запорную арматуру.
  • Чтобы компенсировать это давление, а также свести к минимуму последствия гидроударов, в систему встраивается дополнительный резервуар – расширительный бак. Первые баки имели негерметичную конструкцию, но сегодня почти повсеместно используются пневмогидравлические модели.
  • Внутри такого бака размещается из эластичного материала. Поскольку мембрана контактирует с нагретым теплоносителем, ее делают из полимеров, отличающихся стойкостью к высоким температурам – EPDM, SBR, бутилкаучков и нитрилкаучуков.
  • Мембрана разделяет бак на две полости – рабочую (в нее попадает теплоноситель) и воздушную. При повышении давления в системе воздушная камера уменьшается в объеме (за счет сжатия воздуха), и это компенсирует нагрузку на и запорную арматуру. Примерно то же самое происходит при гидроударе – но здесь процесс идет с большей скоростью.
  • При снижении температуры теплоносителя объем воды уменьшается, и воздух, оказывая давление на мембрану, вытесняет дополнительный объем горячей воды в трубы отопительной системы.

Примером расширительного бака может служить емкостью в 35 литров, отлично подходящий для систем отопления большого дома или общественного здания.

Гидроаккумулятор

Гидроаккумулятор, на первый взгляд, практически не отличается по конструкции от расширительного бака:

  • Основа – та же емкость из коррозионно-устойчивой стали, только выкрашенная в синий цвет.
  • Внутри ёмкости тоже находится мембрана – правда, несколько отличающаяся по форме от мембраны расширительного бака.
  • Внутренний объем тоже делится на две камеры, только у гидроаккумуляторов камера для воды находится внутри мембраны, т.е. полностью исключается контакт жидкости с металлическими стенками бака.

Да и функционирует конструкция по сходному принципу, хоть и используют ее по другому назначению:

  • При включении насоса или подаче воды по централизованному водопроводу камера наполняется жидкостью под определенным давлением.
  • Если напор по какой-то причине падает, воздушная камера увеличивается в объеме, и вода из рабочей камеры попадает в систему. Благодаря этому стабилизируется давление в трубах, и оборудование (стиральные машины, посудомойки и т.д.) работает без сбоев.
  • Второй аспект работы гидроаккумулятора – защита от частых включений. Пока можно компенсировать отбор воды из системы за счет резерва в баке, реле давления не будет срабатывать, и насос не начнет подкачивать воду. Таким образом, техника будет включаться реже, а значит, проработает дольше.
  • Большой гидроаккумулятор (на 50, 100 или более литров) – это еще и запас воды. Да, долго на таком запасе не протянешь, но при экономном расходовании вполне можно пережить аварию на водопроводе или отключение электричества, которое сделает невозможной работу насоса.
  • Кроме того, гидроаккумулятор, как и расширительный бак, компенсирует гидроудары.

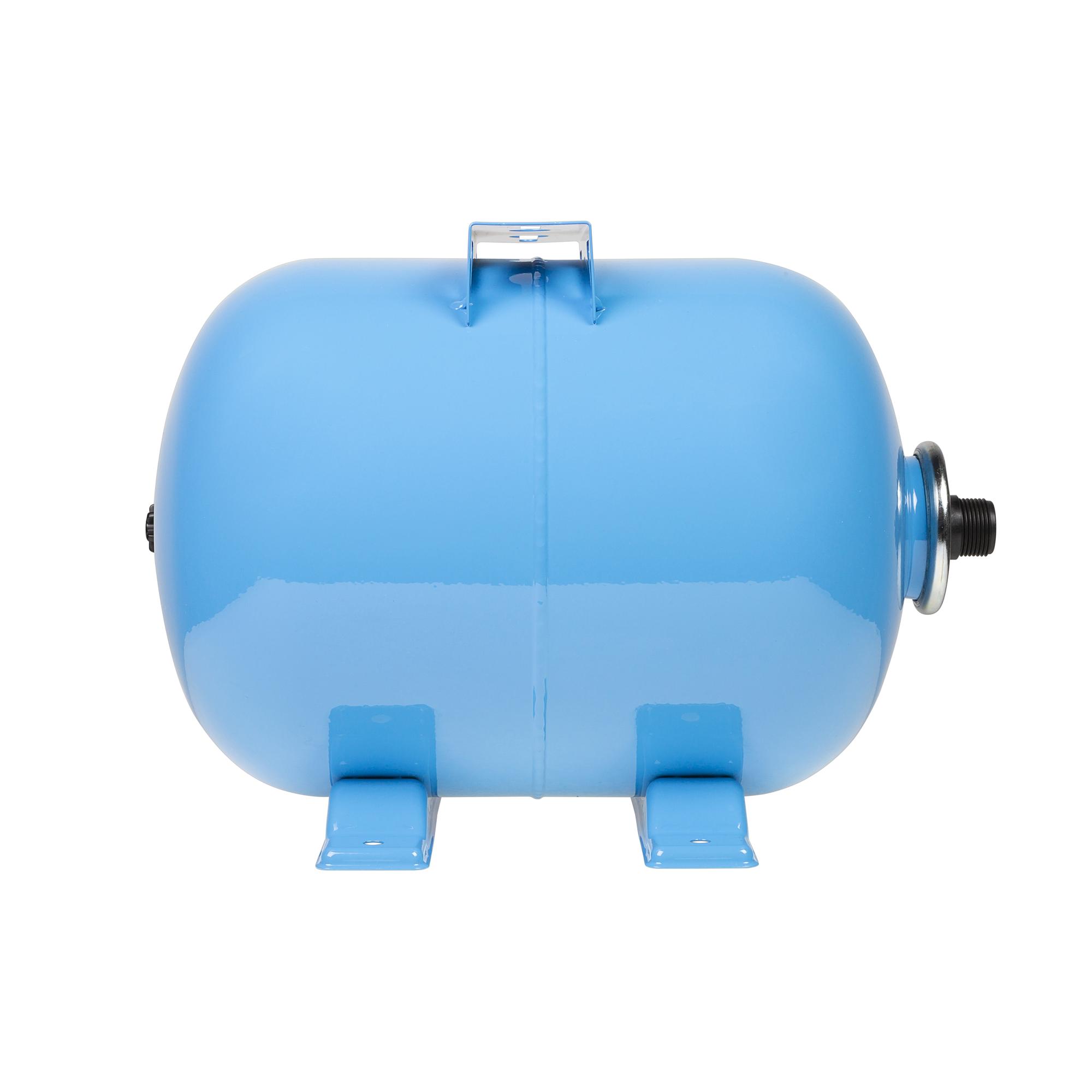

Пример гидроаккумулятора в каталоге интернет-магазина «Альфатэп» – горизонтальная модель на 24 литра .

Автономной системой подачи воды сегодня уже никого не удивить. Такие конструкции очень удобны и практичны, однако для их функционирования, зачастую, требуются устройства, о которых человек, пользующийся только централизованным водопроводом, может просто не знать. К примеру, автономная система подачи воды будет длительное время бесперебойно работать только в случае, если в нее включен расширительный бак для водоснабжения. Современная промышленность выпускает множество самых разных моделей таких устройств. Чтобы подобрать для себя оптимальный вариант, необходимо ориентироваться в типах оборудования и хорошо представлять себе принцип его работы.

Устройство и функции этого оборудования

Типы мембранных баков

Существует два основных типа расширительного мембранного оборудования.

Прибор со сменной мембраной

Главная отличительная особенность – возможность замены мембраны. Она вынимается через специальный фланец, который держится на нескольких болтах. При этом нужно учесть, что в приборах большого объема для стабилизации мембраны ее дополнительно закрепляют задней частью к ниппелю. Еще одна особенность устройства в том, что вода, заполняющая бак, остается внутри мембраны и не контактирует с внутренней частью бака. Что оберегает металлические поверхности от коррозии, а саму воду от возможного загрязнения и существенно продляет срок эксплуатации оборудования. Выпускаются такие модели, как в горизонтальном, так и в вертикальном исполнении.

Устройства со сменной мембраной отличаются более долгим сроком службы, поскольку наиболее уязвимый элемент системы можно заменить и вода не соприкасается с металлическим корпусом прибора

Устройство со стационарной диафрагмой

В таких устройствах внутренняя часть бака разделена на две части жестко закрепленной мембраной. Она не подлежит замене, следовательно, при выходе ее из строя, оборудование придется менять. В одной части устройства содержится воздух, в другой – вода, которая напрямую контактирует с внутренней металлической поверхностью прибора, что может провоцировать ее быструю коррозию. Для предотвращения разрушения металла и загрязнения воды внутренняя поверхность водной части бака покрывается специальной краской. Однако такая защита не всегда долговечна. Выпускаются устройства горизонтального и вертикального типов.

Разновидность прибора с жестко закрепленной мембраной. Конструкция предполагает, что вода соприкасается со стенками оборудования

В нашем следующем материале представлены рекомендации эксперта по выбору мембранного бака:

Как правильно подобрать прибор?

Основной характеристикой, на основании которой выбирается оборудование, является его объем. При этом обязательно учитываются такие факторы:

  • Количество людей, использующих систему водоснабжения.
  • Число водозаборных точек, в количество которых входят не только душ и краны, но и бытовые приборы, например, стиральная и посудомоечная машины.
  • Вероятность, что вода будет расходоваться несколькими потребителями одновременно.
  • Предельное количество циклов «пуск-стоп» за один час для установленного насосного оборудования.
  • Если количество потребителей не превышает трех человек, а установленный насос имеет производительность до 2куб. м в час, выбирается бак объемом от 20 до 24 л.
  • Если число потребителей от четырех до восьми человек и производительность насоса в пределах 3,5 куб. м в час устанавливается бак объемом в 50 л.
  • Если количество потребителей свыше десяти человек и производительность насосного оборудования составляет 5 куб. м в час, выбирают расширительный бак на 100 л.

При подборе нужной модели устройства стоит учитывать, что чем меньше объем резервуара, тем чаще будет включаться насос. А так же тот факт, что чем меньше объем, тем больше вероятность скачков давления в системе. Кроме того оборудование является и резервуаром для хранения определенного запаса воды. Исходя из этого корректируется и объем расширительного бака. Следует знать, что конструкция прибора позволяет установку дополнительного резервуара. Причем это можно сделать в ходе эксплуатации основного оборудования без проведения трудоемких демонтажных работ. После монтажа нового прибора объем резервуара будет определяться совокупностью объемов установленных в системе емкостей.

Кроме технических характеристик выбирая расширительный бак, особое внимание следует обращать на его производителя. Погоня за дешевизной может вылиться в гораздо более существенные расходы. Чаще всего для производства привлекающих своей стоимостью моделей используются самые дешевые материалы, а они, как показывает практика, не всегда качественные. Особенно важно качество каучука, из которого изготавливается мембрана. От этого напрямую зависит не только срок службы бака, но и безопасность воды, которая из него поступает.

При покупке бака со сменной мембраной обязательно нужно уточнить стоимость расходного элемента. Очень часто в погоне за прибылью не всегда добросовестные производители существенно завышают цену сменной мембраны. В таком случае будет более целесообразным подобрать модель другой компании. Чаще всего крупный производитель готов отвечать за качество своей продукции, поскольку дорожит репутацией. Таким образом, стоит в первую очередь рассматривать модели именно таких брендов. Это Джилекс и Elbi (Россия) и Reflex, Zilmet, Aquasystem (Германия).

Объем расширительного бака для водоснабжения может быть разным, он выбирается исходя из потребностей пользователей. Если впоследствии потребуется больший объем, можно будет установить дополнительный прибор

Особенности самостоятельной установки

Все расширительные баки можно разделить на две группы, определяющиеся способом подключения. Различают вертикальные и горизонтальные модели. Особых различий между ними не существует. При выборе руководствуются параметрами помещения, где будет размещено оборудование. В процессе монтажа следует придерживаться таких рекомендаций:

  • Расширительный бак устанавливается таким образом, чтобы к нему можно было обеспечить беспрепятственный доступ для обслуживания.
  • Необходимо предусмотреть возможный впоследствии демонтаж соединительного трубопровода для замены или ремонта оборудования.
  • Диаметр присоединяемого водопровода не может быть меньше, чем диаметр патрубка.
  • Нужно заземлить устройство, так можно избежать электролитической коррозии.

Монтаж прибора проводится со стороны всасывания насоса. На отрезке между насосным оборудованием и местом подключения нужно исключить все элементы, которые способны внести значительное гидравлическое сопротивление в систему. Линию подпитки подсоединяем к циркуляционному контуру всей системы.

По типу установки различают расширительные баки горизонтального и вертикального подключения

Обратите также внимание на материал о том, какие неисправности чаще всего возникают в насосных станциях, и как их устранить самостоятельно:

Расширительный бак – неотъемлемая часть автономной системы водоснабжения. Он поддерживает , предотвращает преждевременную порчу насоса и сохраняет определенный запас воды. Однако все эти функции выполняются только при условии грамотного подбора и правильно монтажа конструкции. Поэтому при отсутствии опыта лучше не увлекаться самодеятельностью, а найти квалифицированных специалистов, которые качественно установят любое устройство.

В автономной отопительной системе обязательно присутствует расширительный бак для отопления, или компенсатор. Его функция заключается в компенсации избыточного давления, которое возникает в системе при расширении теплоносителя вследствие нагрева. При быстром повышении температуры жидкий теплоноситель расширяется и возникает скачок давления, так называемый гидравлический удар. Он может разрушить элементы трубопровода и соединительной арматуры. Другие названия расширительного устройства: гидроаккумулятор, экспансомат.

Устройство и принцип работы расширительных баков для отопления

Системы отопления бывают открытые и закрытые. Соответственно, расширительные бачки отопления существуют открытого типа и закрытого.

Баки открытого типа

Открытый расширительный бак для отопления – это ёмкость в форме параллелепипеда, выполненная из нержавейки. Такой бак ставится в самой высокой точке открытой отопительной системы, обычно на чердаке.

К бачку подключаются трубы:

  • магистральная;
  • циркуляционная;
  • сигнальная, с запорным устройством.

В отопительной системе этого типа теплоноситель (вода) циркулирует естественным образом, без насосов. Несмотря на сравнительную дешевизну и простоту такого отопления, оно постепенно уходит в прошлое из-за многочисленных недостатков.

  • В открытом баке теплоноситель постоянно испаряется, поэтому нужно контролировать уровень воды и по мере необходимости подливать. По этой же причине проблематично использовать другой теплоноситель, например антифриз – он испаряется ещё быстрее.
  • Возможен перелив воды из бака, поэтому необходимо предусмотреть её отвод в канализацию или дренаж.
  • Открытый расширительный бачок требует хорошей теплоизоляции, чтобы вода не замёрзла в сильные морозы.
  • Для установки на чердаке потребуются дополнительные трубы и соединительные элементы.
  • Воздух, попадая из расширительного устройства в систему, провоцирует коррозию трубопровода и радиаторов, а также приводит к появлению воздушных пробок.

Система с открытым компенсатором подходит для отопления небольших одноэтажных домиков. Более крупные дома отапливаются закрытыми системами.

Баки закрытого типа

Закрытый, или мембранный расширительный бак системы отопления, содержит внутри эластичную мембрану, которая делит внутренний объём бака-компенсатора на два отсека, газовый и жидкостный. В газовой части содержится воздух под давлением (в некоторых моделях – азот или инертный газ), а в жидкостную поступают излишки теплоносителя при нагреве.

Бак закрытого типа (мембранный)

Чем выше температура, тем больше заполняется жидкостная часть гидроаккумулятора. Газовая часть при этом сокращается и давление в ней возрастает. При достижении порогового значения срабатывает предохранительный клапан, лишнее давление сбрасывается. А когда отопительная система остывает, то происходит обратный процесс, и теплоноситель возвращается из бака в трубопровод.

Принцип работы мембранного расширительного бака

Есть два вида мембранных компенсаторов.

  1. С мембраной диафрагменного типа. Это небольшие по размеру бачки. Диафрагменная мембрана в них несъёмная и не подлежит замене: если она порвётся, то придётся полностью менять прибор.
  2. С баллонной (грушевидной) мембраной. Её можно менять при износе, она используется в крупных тысячелитровых баках.

Объем расширительных баков для отопления может варьироваться в широких пределах от двух до нескольких тысяч литров. Форма закрытого гидроаккумулятора – плоская либо цилиндрическая. В плоском расширительном баке мембрана-диафрагма расположена вертикально, в цилиндрическом горизонтально.

Стоит обратить внимание: мембранный компенсатор иногда ошибочно называют вакуумным расширительным бачком для отопления. Однако вакуум в этом устройстве не используется. В отопительной системе может быть вакуумный деаэратор для удаления из воды микропузырьков воздуха.

Установка мембранного расширительного бачка

В отличие от открытого, мембранный гидроаккумулятор можно для удобства обслуживания установить прямо в тепловом пункте, рядом с котлом. Обычно его ставят на прямом участке перед циркуляционным насосом, желательно так, чтобы вода (или иной теплоноситель) поступала в компенсатор сверху. Он обязательно должен быть снабжён манометром, предохранительным клапаном и подключён к обратке.

Гидроаккумуляторы объёмом до 30 л крепят на стену, более крупные устанавливают на полу. При монтаже на стене бак следует крепить надёжно, поскольку его вес резко увеличивается при заполнении водой.

Несколько мембранных баков в тепловом пункте

Важные рабочие характеристики и расчёт объёма компенсатора

При подборе расширительного бака учитывают максимальную рабочую температуру и давление. Например, теплоноситель может нагреваться до +120° С, а пиковое давление в расширительном бачке отопления может доходить до 6-10 бар (обычное среднее значение 2-4 бар). Поэтому важны характеристики мембраны, её долговечность, термостойкость, соответствие санитарным нормам.

Объём компенсатора зависит от объёма теплоносителя в целом в системе. Необязательно рассчитывать объём математически точно, часто применяют упрощённый метод: выбирают бак с ёмкостью, равной 10% от полного объёма теплоносителя. А если этот объём неизвестен, то исходят из мощности котла и вида приборов отопления. Соотношения такие: для батарей отопления принимают – 11 л/кВт, для тёплых полов – 17,5 л/кВт, для настенно-напольных обогревателей – 7,5 л/кВт.

Если ёмкость выбранного компенсатора оказалась недостаточной, то предохранительный клапан будет сбрасывать давление слишком часто. В этом случае достаточно приобрести и подключить параллельно ещё один расширительный бачок.

Довольно сложно учесть все нюансы, тем более что в каждом доме система отопления обязательно имеет свои особенности. Чтобы не ошибиться при выборе и монтаже устройства, лучше обратиться в специализированную компанию.

Видео: монтаж расширительного бака

Очень важным элементом в отоплении является расширительный бак, он помогает убирать лишнее давление в отопительной системе, когда в ней повышается температура. Баки для отопительной системы бывают закрытого и открытого типа. Открытые имеют целый ряд недостатков, а вот мембранные (закрытые) более совершенны и у них отсутствуют недостатки, которые есть у открытых емкостей.

Расширительные мембранные баки Reflex V 1000 предназначены для того, чтобы компенсировать изменение в объеме воды, они могут происходить, когда вода нагревается. Выбирая расширительный бак для своей системы отопления, нужно уделить особое внимание материалу и качеству изделия с прочным и надежным корпусом. Одним из таких надежных баков является модель Reflex n 1000 для закрытых отопительных систем.

Описание конструкции и принцип работы

Все баки немецкой компании Reflex выполняются из листовой стали самого высокого качества. Такая модель, как Reflex N 1000 является расширительным напорным баком с незаменяемой мембраной . Он предназначен для использования в закрытых отопительных системах, холодоснабжения и для систем с солнечным коллектором. Он создавался с целью компенсации объема теплоносителя в период нагрева или охлаждения жидкости.

Емкость с мембраной изготовлена из материалов высокого качества имеет полимерное покрытие, эта модель предлагается в красном и сером цвете. Мембранная емкость Reflex N 1000 разделена на две части (камеры) мембраной. В одной из них находится низкоинертный газ – азот, его специально туда закачивают под давлением, во второй камере находится вода.

Когда вода начинает нагреваться, то избыточный объем жидкости поступает в мембранный бак, этот процесс приводит к сжатию газа , который содержится в другой части агрегата. Во всей емкости начинает создаваться незначительное давление, чтобы не сработал предварительный клапан. Когда вода остывает, она опять возвращается обратно под давлением газа.

Особенности и технические характеристики

Расширительные мембранные емкости нашли широкое применение. Чаще всего их устанавливают в частных домах, но также они используются и в промышленных комплексах. Модель бака Reflex N 1000 имеет следующие технические характеристики:

  1. Отопление +холодоснабжение
  2. Мембрана незаменяемая
  3. Резьбовое подсоединение
  4. Современный привлекательный дизайн
  5. Качественное полимерное покрытие.

Расширительная емкость от немецкого производителя Reflex N 1000 обладает такими характеристиками, как:

У мембранной емкости есть важное преимущество – герметичность и подвижность мембраны создает в обеих камерах, там, где вода и газ, одинаковое давление . Такое свойство предохраняет систему в целом от разгерметизации.

Сборка и уход за прибором

Подсоединение расширительного бака происходит через запорную арматуру, это дает защиту от непредвиденного отключения емкости от системы отопления. Его также можно подсоединить к многокотельной системе для каждого индивидуального котла, так и для всей системы.

Расширительный мембранный бак Reflex нуждается в ежегодном профилактическом осмотре. Необходимо провести замеры начального давления сначала в воздушной камере , а затем измерить давление в камере с водой. Перед тем как проводить обслуживание бака его нужно отключить от системы, водяная камера должна быть пустой, воду можно слить через устройство для слива.

Применение мембранного бака Reflex и его гарантия качества

Reflex является универсальным мембранным расширительным баком с мембраной. Вся линейка продукции Reflex отличается прочной конструкцией и надежностью в эксплуатации, не нуждается в дополнительных энергетических затратах при работе. Благодаря своим отличительным свойствам и техническим характеристикам успешно применяются в индивидуальном строительств е, а также в промышленных и жилых объектах.

Защитное полимерное покрытие служит надежной защитой от повреждений с внешней стороны. Система оснащена всем необходимым, чтобы быть удобной для конкретных условий эксплуатации.

Заключение

Все расширительные емкости производителя из Германии Reflex обладают высоким качеством, их покрытие устойчиво к воздействию любой среды, выдерживают различные температурные колебания. Конструкция вся в целом предназначена для обеспечения компенсации теплоносителя в случае, когда в процессе эксплуатации температура в агрегате Reflex N 1000 нагревается или остывает.

Учитывая немецкое качество, вся система показала себя очень надежной, данный агрегат уже успели оценить многие граждане, поэтому многочисленные отзывы о баке Reflex N 1000 только положительные. Продукция немецкой компании подтверждена всеми необходимыми сертификатами.

Расширительный бак котла и системы водяного отопления

Вы когда-нибудь беспокоились о состоянии вашего водонагревателя? Может быть, вы слышите громкий шум, когда выключаете душ. Возможно, ваш специалист по HVAC сказал вам, что пришло время заменить расширительный бак котла, но вы понятия не имеете, что это за бак и для чего он нужен. Без проблем. Расширительный бак бойлера является ключевым элементом системы водяного или водяного отопления в вашем доме. В этой статье мы делимся важной информацией о расширительных баках котла.

Ознакомьтесь с нашими услугами по ремонту котлов Позвоните, чтобы назначить бесплатную смету на дому

Что такое расширительный бак котла?

Ваш водогрейный котел имеет основной резервуар для воды, а поверх этого основного резервуара для воды находится расширительный резервуар, который представляет собой просто область, через которую вода выходит, когда вода в вашем бойлере нагревается и расширяется. Резервуар сброса давления котла имеет диафрагму посередине, которая разделяет резервуар на две отдельные секции – одна, куда может выходить расширяющаяся вода, и одна, которая обеспечивает воздушную подушку, которая может помочь регулировать давление, которое создается, когда вода в системе нагревается.

Было время, когда расширительные баки были бачками с единым блоком, улучшенная версия сконструирована с двумя отдельными секциями в баке; предотвращение попадания воздуха в котел, что приводит к проблемам с коррозией. Расширительный бак помогает как нагревать, так и охлаждать воду. Они также могут сыграть ключевую роль в устранении некоторых распространенных причин гидравлических ударов или гидравлических ударов. Продолжайте читать, чтобы узнать больше о гидравлических ударах, а также о симптомах, которые вы можете заметить.

Что такое гидроудар?

Термин гидравлический удар, также известный как гидравлический удар, – это довольно распространенное явление, которое может привести к дополнительному износу вашей системы водяного отопления. Вы когда-нибудь выключали ванну или кран и слышали громкий хлопок? Этот шум вызван внезапным изменением направления потока воды, который испускает ударные волны. Это может привести к более быстрому износу системы отопления и труб, а также к возникновению очень раздражающего звука. Чтобы защитить вашу систему отопления и избежать повреждений от гидроудара, можно установить расширительный бак котла.

Звоните сегодня: (860) 399-6218

Расширительный бак котла Типы

Существует два варианта расширительных баков котла: стальной и баллонный. Мы рассмотрим каждого поближе.

Расширительный бак из стали

Стальной расширительный бак используется в течение многих десятилетий и обычно встречается в старых домах. Этот тип резервуара не имеет диафрагмы, поэтому вода и воздух не контактируют друг с другом.Отсюда причина использования стального резервуара, чтобы максимально избежать коррозии. Этот тип резервуара также должен иметь окно или смотровое окно, позволяющее легко просматривать, чтобы можно было контролировать соотношение воздуха и воды.

Подходящее соотношение воздуха и воды будет зависеть от множества факторов. Это может включать в себя, сделаны ли конвекторы из железа или меди, а также размер резервуара и другие факторы. Стальной резервуар может иметь такие проблемы, как коррозия из-за смешивания воды и воздуха.Другие проблемы могут включать неисправную прокладку или затопление бака. Профессионал сможет определить оптимальный размер и тип расширительного бачка для вашего водонагревателя или бойлера.

Расширительный бак мочевого пузыря

Основное различие между стальным резервуаром и резервуаром-дозатором заключается в том, что расширительный резервуар-баллон имеет диафрагму, предназначенную для разделения воздуха и воды в резервуаре. Это может обеспечить более длительный срок службы, но не устраняет полностью проблему воздуха внутри системы.В баллонном резервуаре воздух отделяется от воды, что приводит к необходимости удаления воздуха. Необходимо подать в суд на профессионала, чтобы убедиться, что в системе имеется нужное давление. Специалист по HVAC может дать квалифицированный совет относительно размера расширительного бачка, который подходит для вашего котла.

Позвоните, чтобы назначить бесплатную консультацию

У вас есть резервуар для сброса давления котла, который работает нормально?

Вы беспокоились о том, работает ли ваш расширительный бачок должным образом? Очень частая причина неисправности – когда давление в камерах резервуара не на должном уровне.Стальной расширительный бак разработан с предохранительным клапаном, который может выпускать горячую воду, когда давление становится слишком высоким, что ясно указывает на проблему с давлением в баке. Проверка уровня воды через смотровое стекло может помочь вам определить, упало ли давление. Что касается бака-дозатора, вы можете проверить воздушную сторону диафрагмы, чтобы увидеть, не слишком ли высокое давление и не требуется ли слить воду из линии, чтобы пузырь мог наполняться воздухом для обеспечения нужного давления.

Узнайте больше о наших услугах по ремонту котлов Позвоните, чтобы назначить встречу

Заключение

Система отопления может иметь один или несколько расширительных баков котла.Но мало кто понимает истинное назначение этих танков. Эти удобные резервуары или резервуары помогают регулировать давление в вашей системе отопления, поскольку вода нагревается в резервуаре бойлера системы. Это помогает предотвратить проблемы с баком котла, такие как избыточное давление и гидравлический удар. Эти резервуары также могут помочь защитить вашу систему отопления, продлив ей срок службы. Позвоните в Wilcox Energy сегодня и получите бесплатное предложение по установке.

Позвоните в Wilcox Energy по вопросам ОВК


Wilcox Energy предлагает исключительные услуги HVAC на южном побережье Коннектикута.Наши сертифицированные технические специалисты являются лучшими в отрасли и обучены обеспечивать исключительную установку, замену, ремонт и настройку систем отопления, вентиляции и кондиционирования воздуха. Все наши технические специалисты обладают опытом и знаниями для оказания качественных услуг.

Wilcox Energy гарантирует наиболее конкурентоспособные затраты на отопление и охлаждение в данной области. Мы предлагаем услуги по техническому обслуживанию для повышения домашнего комфорта, а также повышения энергоэффективности для снижения счетов за охлаждение дома. Если вам потребуется замена или ремонт систем отопления, вентиляции и кондиционирования воздуха, мы предоставим вам профессиональное мнение о том, какой вариант лучше всего соответствует вашим потребностям и бюджету.Вся работа сопровождается гарантией удовлетворения. Позвоните в Wilcox Energy и запишитесь на прием сегодня же. Мы всегда бесплатно предоставляем смету на дому.

Wilcox Energy также предлагает первоклассный сервис и конкурентоспособные цены на поставку мазута и установку резервуаров для нефти. Мы предлагаем широкий спектр вариантов финансирования и планов доставки, которые позволяют настраивать поставки нефти в соответствии с вашими конкретными потребностями. Свяжитесь с Wilcox Energy по всем вопросам, связанным с отоплением жилых домов.

Звоните сейчас: (860) 399-6218 Изучите наши примеры использования

Для получения дополнительной информации о системах отопления и охлаждения обязательно свяжитесь с Wilcox Energy. Вы можете связаться с нами по телефону (860) 399-6218. Мы предлагаем полный спектр услуг по ремонту, обслуживанию и установке обогревателей и кондиционеров.

HIGHCRAFT GUI37 Гидравлический расширительный бак для системы отопления Углеродистая сталь, серый цвет Вмещает 2,1 галлона, 2,1 галлона, серый –

Размер: 2,1 галлона

Что такое гидравлическое расширение? Гидравлические расширительные баки представляют собой баки мембранного типа, предназначенные для поддержания давления в системе ниже уставки предохранительного клапана.Гидравлические расширительные баки поглощают расширение воды в жилых или коммерческих системах водяного отопления и охлаждения. Без гидравлических расширительных баков в системе будет быстро повышаться давление, что приведет к дополнительным нагрузкам на различные компоненты системы. Гидравлические расширительные баки защищают предохранительные клапаны от выхода из строя или быстрого износа, предотвращают протечки штока клапана и шарового уплотнения, предотвращают потерю БТЕ и значительно продлевают срок службы водонагревателя. Технические характеристики • Сертифицированная диафрагма из синтетического каучука SBR • Сварка MIG исключает внутренние неровности и острые края • Каждый резервуар проходит заводские испытания на герметичность, чтобы гарантировать целостность резервуара • Все диафрагмы предназначены для максимального увеличения просадки • Внешнее запеченное эпоксидно-полиэфирное покрытие обеспечивает долговечную отделку прибора • Сварные боковой выпуск обеспечивает простую и быструю установку • Защищенный клапан предварительной зарядки исключает путь потенциальной утечки • Низкопрофильная конструкция резервуара с полной глубиной мембраны исключает растяжение мембраны, обеспечивая увеличение срока службы Дополнительное описание • Корпус: углеродистая сталь • Соединение: углеродистая сталь • Мембрана: SBR Синтетический каучук • Цвет: серый • Максимальное давление 150 фунтов на кв. Дюйм • Наружное эпоксидно-полиэфирное покрытие, запеченное на поверхности, обеспечивает долговечную отделку прибора • Эксклюзивный полипропиленовый вкладыш исключает внутреннюю коррозию • Защищенный клапан предварительной зарядки исключает потенциальный путь утечки Описание материала • Корпус: углеродистая сталь • Соединение: нержавеющая сталь сталь • Диафрагма: Бутил • Цвет: Миндаль Op Условия эксплуатации • Макс.Рабочее давление: 150 фунтов на квадратный дюйм • Рабочая температура: 210 градусов по Фаренгейту • Заводская предварительная зарядка: 40 фунтов на квадратный дюйм • Гарантия: 1 год

Конструкция расширительного бака системы теплоносителя

Написано webfoot . Размещено в HTF.

Роберт А. Дамиани, технический директор Radco Industries Важным компонентом тепловых систем, использующих жидкие теплоносители, является расширительный бак.Для этого типа тепловой системы требуется расширительный бак по двум причинам. Во-первых, расширительный бак служит безопасным выходом для увеличения объема теплоносителя из-за теплового расширения. Во-вторых, расширительный бак обеспечивает механизм для удаления воды, негерметичных материалов, побочных продуктов разложения и захваченного воздуха во время запуска и работы. Не меньшую озабоченность в тепловых системах, работающих при 300 ° F или выше, вызывает конструкция, которая будет поддерживать температуру на границе теплоносителя и атмосферы ниже 300 ° F, чтобы минимизировать окисление жидкости.В жидкофазных тепловых системах существует три типа конструкций расширительных баков: 1. Забитые танки 2. Цистерны с прямыми опорами 3. Проточные (или «пульсирующие» резервуары) Конструкции расширительных резервуаров по существу представляют собой резервуары, служащие приемником теплоносителя от пользователя, при этом основной циркуляционный насос отбирает теплоноситель со дна резервуара для возврата в нагреватель. Эта конструкция не обеспечивает защиты от окисления и фактически увеличивает окисление из-за аэрации теплоносителя в самом резервуаре. Это плохая конструкция для длительного использования теплоносителя, но она обеспечивает отличные возможности вентиляции тепловой системы во время запуска и продолжительной работы.Бак с перегородками имеет три камеры или перегородки. По мере нагрева теплоносителя расширение жидкости происходит из первой камеры во вторую, а затем в основной резервуар. В расширительном баке надлежащего размера, когда тепловая система должным образом заполнена холодным теплоносителем, в главной перегородке будет значительный уровень жидкости. При такой конструкции теплоноситель в главной перегородке редко, если вообще когда-либо, смешивается с горячей жидкостью в контуре теплопередачи первичной тепловой системы из-за присущих системе давлений жидкости.Жидкость в основной перегородке значительно холоднее, чем в других перегородках, образуя тепловой покров над текучей средой в контуре теплопередачи первичной тепловой системы, существенно снижая деградацию теплоносителя из-за окисления. Как правило, в жидкофазных тепловых системах объем расширительного бака должен составлять приблизительно 26% – 30% от общего расчетного объема теплоносителя в тепловой системе. Расширительный бак надлежащего размера должен быть примерно на 1/4 при пусковых температурах и на 3/4 при рабочих температурах.Когда тепловая система нагревается до рабочей температуры, конструкция с прямыми опорами позволяет расширенному теплоносителю поступать непосредственно в нижнюю часть основного расширительного бака через трубу малого диаметра, минуя проточные клапаны под расширительным баком на сторона всасывания насоса бака Поскольку расширительный бак расположен в самой высокой точке тепловой системы, основная часть теплоносителя будет течь непосредственно в нагреватель. Подобное внутреннее давление жидкости, наблюдаемое в резервуаре с перегородками, препятствует свободному смешиванию теплоносителя в расширительном резервуаре с жидкостью в контуре теплопередачи первичной тепловой системы.Этот тип конструкции не обеспечивает такой же защиты от окисления, как конструкция с перегородками, и, в зависимости от температуры системы, может потребоваться подушка инертного газа. Превосходная вентиляция тепловой системы может быть достигнута путем настройки перепускного клапана магистрального бака для прохождения через расширительный бак.

Вам нужен расширительный бак для вашего водонагревателя?

Вы устали от того, что ваш водонагреватель постоянно протекает? Вам нужно заменить еще на другой обогреватель , и вы не можете понять, что не так?

Если это вы, вам может потребоваться установка расширительного бачка.

Чтобы уточнить, расширительный бак не увеличивает количество горячей воды, которую может вместить ваш водонагреватель. Вместо этого он образует своего рода буфер давления для регулирования давления воды в вашей трубопроводной системе – и это может продлить срок службы не только вашего водонагревателя, но и всей вашей водопроводной системы.

Проблема с напором горячей воды

Как вы могли вспомнить из школьной физики, большинство жидкостей расширяются при нагревании. По мере того, как температура воды внутри резервуара водонагревателя увеличивается, ее объем также увеличивается, и она сильнее прижимается к стенкам резервуара.

Металлы, используемые для бака водонагревателя и труб вашего дома, довольно жесткие по конструкции. Таким образом, если увеличивающееся давление не имеет какого-либо рода выпуска, оно будет продолжать давить на трубы и стенки резервуара.

В крайних случаях давление в здании может привести к разрыву труб. Но более распространенным результатом является деформация резервуара для воды, достаточная для того, чтобы со временем сломать резиновые уплотнения, что приводит к утечкам и снижению производительности в целом.

Как помогает расширительный бачок

Бак теплового расширения представляет собой канистру, которая зацепляется за трубу холодной воды, подающуюся в водонагреватель.Внутри металлического корпуса находится резиновая диафрагма и воздушный карман под давлением.

Когда давление воды увеличивается, вода может перетекать обратно в расширительный бак. Гибкая диафрагма позволяет воде попадать в объем резервуара, снимая давление с жестких труб. Давление воздуха гарантирует, что вода будет возвращаться в систему трубопроводов, когда она остынет.

Таким образом, расширительный бак служит амортизатором, сбрасывая возрастающее давление, не повреждая трубы или резервуар.

А как насчет старых домов?

Дома, построенные до середины 2000-х, могут не нуждаться в расширительном баке, поскольку в жилых помещениях не требовались устройства предотвращения обратного потока, а двусторонний поток воды допускает некоторый естественный сброс давления.

Однако обратный поток увеличивает риск загрязнения воды, поэтому вы можете подумать о том, чтобы вошел сантехник и оценил ваш риск, и при необходимости добавить клапан предотвращения обратного потока и расширительный бак.

Вам нужен расширительный бак или у вас есть другая проблема с водонагревателем? Позвоните Кену по телефону (864) 242-5511 – наши опытные специалисты по обслуживанию доступны 7 дней в неделю!

Нужен ли мне расширительный бак водонагревателя?

Если вы никогда раньше не слышали о расширительном бачке водонагревателя, это может показаться не чем иным, как аксессуаром для вашего водонагревателя.Или, может быть, это какое-то устройство, которое увеличивает мощность вашего водонагревателя, чтобы вы могли использовать больше горячей воды.

Это прекрасные предположения, но на самом деле расширительный бак – это предохранительное устройство, которое предотвращает повреждение вашего водонагревателя давлением воды. Однако не каждый должен устанавливать его. Нужен ли он вам, зависит от того, как город настроил вашу водопроводную систему.

Не волнуйтесь – мы объясним, что такое расширительные бачки и если они вам нужны.

Зачем нужны расширительные баки водонагревателя?

Перво-наперво: если вы не используете водонагреватель накопительного бака, этот пост к вам не относится. Расширительные баки были созданы исключительно для решения проблемы, связанной с водонагревателями накопительных баков.

Эта конкретная проблема заключается в том, что вода внутри вашего водонагревателя расширяется при нагревании. Это называется тепловое расширение .

Например, резервуар, вмещающий 50 галлонов холодной воды, при нагревании расширится до 52 галлонов.Поскольку этот вид резервуара рассчитан только на 50 галлонов, вы можете увидеть, где это становится проблемой. Эти два дополнительных галлона увеличат нагрузку на вашу водопроводную систему. Со временем это напряжение может привести к износу водонагревателя, в результате чего он протечет и, в крайнем случае, лопнет!

Расширительный бак водонагревателя обеспечивает как раз дополнительный объем, достаточный для снижения этого давления.

Мой водонагреватель уже не оборудован для этого?

Вы можете спросить: если явление теплового расширения так легко понять, то почему водонагреватели в Глендейле, штат Аризона, еще не разработаны для решения этой проблемы?

Вообще-то они есть! Многие водонагреватели используют обратные клапаны и клапаны регулятора температуры для решения этой проблемы.Однако настоящая проблема заключается в том, как настроены водопроводные системы между городом и вашим домом. Они могут быть как открытыми, так и закрытыми системами водоснабжения.

Открытая система водоснабжения позволяет отводить лишнюю воду обратно в городское водоснабжение. Это полностью решает проблему, так что вы можете использовать свой водонагреватель без расширительного бачка. В этих системах обратные клапаны и клапаны регулятора температуры работают по назначению.

Однако более вероятный сценарий – у вас закрытая система водоснабжения.Это односторонний клапан, который не пропускает воду обратно в город. Даже с установленными вышеупомянутыми клапанами этого недостаточно для снижения давления, создаваемого тепловым расширением.

Нужен ли мой водонагреватель расширительный бак?

Самый простой ответ – проверить, какая у вас сантехника. Если ваш дом интегрирован с закрытой системой водоснабжения, то мы настоятельно рекомендуем сделать выбор в пользу расширительного бака. Не стоит недооценивать ущерб, который может быть нанесен без него – некоторые города страны сделали расширительные баки законодательным требованием!

Поможем определить, нужен ли вашему дому расширительный бак водонагревателя.Свяжитесь с доверенным сантехником сегодня, чтобы запросить смету.

Теги: Glendale, расширительный бак водонагревателя, Водонагреватели
Понедельник, 15 апреля 2019 г., 11:00 | Категории: Водонагреватели |

Расширительные баки для безопасности – E.W. Tompkins Plumbing Heating Cooling

Расширительные баки для водонагревателя – это предохранительное устройство, которое может снизить вероятность повреждения вашей водопроводной системы давлением.Это относится к водонагревателям с баком, а не к новым безбаквальным системам. E.W. Tompkins Plumbing Heating Cooling порекомендует вам установить его, если у вас его нет, а возможно.

В процессе нагрева происходит тепловое расширение. Расширительный бачок выполняет роль «переливного» бачка. Он поглощает колебания давления поступающей воды, а также поглощает излишки воды. При нагревании вода расширяется.

В столичном регионе есть открытые системы, в которых расширяющаяся вода может отталкиваться обратно в городские водопроводы.Обычно здесь нет проблем.

Но во многих домах есть «закрытая система водоснабжения» , где водопроводная система в доме имеет односторонний клапан (иногда называемый обратным клапаном). В этой системе дополнительное давление воды, которое создается с тепловым расширением. Это может нанести большой ущерб, потому что давление воды не может вернуться в городские водопроводные трубы. Ему некуда идти. Многие участки в Albany, Troy, Schenectady требуют расширительных баков.Проверьте свой местный строительный кодекс и узнайте. Вам может потребоваться один.

Даже если у вас нет одностороннего клапана на резервуаре для горячей воды, вам может пригодиться расширительный резервуар. Они находятся над резервуаром для воды и имеют длину около 15 дюймов и ширину около 12 дюймов. Наличие бака снижает давление на унитаз и краны. Это может помочь этим приспособлениям прослужить намного дольше. Бак легко установить и E.W. Tompkins Plumbing Heating Cooling .

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
