Внутрипольное отопление

Незаметный способ обогреть дом

Теплый пол

Для домов с окнами от пола до потолка, большими раздвижными дверями или ограниченным пространством на стене система внутрипольного отопления является незаметным и эффективным способом обогрева дома. .

Как и все другие продукты Hunt Heating, внутрипольное отопление работает за счет естественной конвекции, поэтому оно излучает мягкое и приятное тепло, которое достигает каждого уголка комнаты. 9№ 0005

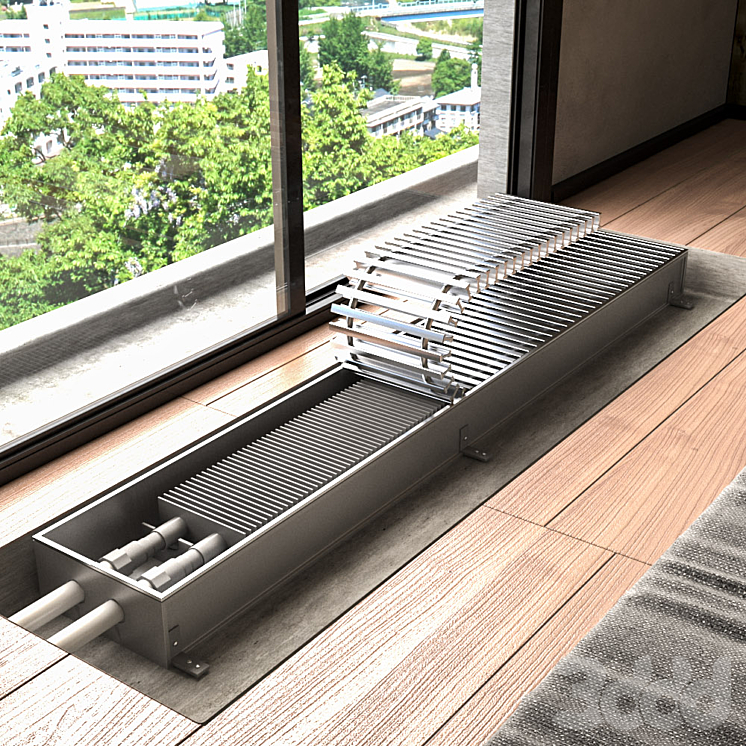

Водяные конвекторы-невидимки монтируются в компактных траншеях, утопленных до уровня пола и закрытых стильной решеткой. Чрезвычайно универсальная и доступная в широком диапазоне материалов, цветов и отделки, компания Hunt Heating предлагает системы желобов, подходящие для любого интерьера. №

Для многоэтажных зданий или домов с плавающими полами мы также предлагаем ряд вариантов внутрипольного отопления с минимальной глубиной ниши, которые при этом сохраняют мощные возможности систем стандартной глубины.

Навигация

ЭНЕРГОЭФФЕКТИВНОЕ ОТОПЛЕНИЕ

Системы снабжения высочайшего стандарта

Наши эксклюзивные траншейные решения JAGA сертифицированы в соответствии с европейскими стандартами EN442, единственным аккредитованным стандартом, гарантирующим тепловую мощность. Это знак продукта, который обеспечивает достаточное количество тепла при низкой температуре воды, что делает его чрезвычайно энергоэффективным.

Не экономьте на пространстве или уровне комфорта. Выберите систему JAGA от Hunt Heating для полной интеграции и энергоэффективной работы.

Свяжитесь с нами сейчас, чтобы обсудить ваши требования с нашей дружной командой экспертов по домашнему отоплению.

Наши

продукты

Hunt Heating самый широкий ассортимент брендов и продуктов, доступных в Австралии, для проектов водяного отопления и охлаждения

Наши выставочные залы

наши выставочные залы в Мельбурне и Сиднее

Домовладелец

Поддержка

Наша опытная команда готова помочь во всех аспектах проекта лучистого отопления вашего дома

Регистрация котла и теплового насоса

Быстро и легко зарегистрируйте свой водяной отопительный котел или тепловой насос

О нас

Обладая более чем 40-летним опытом работы в области водяного отопления, компания Hunt Heating остается самым надежным экспертом в области водяного отопления и охлаждения в Австралии.

Водяное отопление

Проекты

Продукция

Контакты

Мельбурн, Виктория

– Адрес: 11 Fiveways Boulevarde, Keysborough VIC 3173

– Телефон: 1300 001 800

Сидней, Новый Южный Уэльс

– Адрес: G7 / 35-39 Bourke Road, Alexandria NSW 2015
– Телефон: 02 7209 6235

Фейсбук Инстаграм Линкедин YouTube

Copyright © 2023 Охотничье отопление | Веб-сайт и SEO от Luminate Digital

Вода движется слишком быстро?

Один из вопросов о водяном отоплении, который возникает снова и снова, звучит так: Если вода движется слишком быстро по водяному контуру, не сможет ли тепло, которое она содержит, «спрыгнуть» при прохождении потока через нагреватель? Ответ только с точки зрения теплопередачи – нет. Но вместо того, чтобы просто поверить мне на слово, давайте посмотрим, почему это правда.

СЧЕТЧИК КОНВЕКЦИИ

Тепловая мощность любого водяного теплогенератора зависит от всех трех режимов теплопередачи. Например, прежде чем излучающий пол сможет отдавать тепло в помещение за счет теплового излучения и, в меньшей степени, естественной конвекции, это тепло должно пройти через материалы пола и стенки трубы за счет теплопроводности. Прежде чем это произойдет, тепло должно пройти от потока жидкости к стенке трубы за счет конвекции. Таким образом, теплоотдача от лучистого пола или любого другого водяного источника тепла зависит от конвективного теплообмена между потоком воды и внутренней стенкой источника тепла.

Площадь контакта с поверхностью, разница температур между жидкостью и смачиваемой поверхностью и коэффициент конвекции определяют конвекцию. Последнее можно оценить с помощью сложных вычислений, зависящих от таких переменных, как физические свойства жидкости, геометрия поверхности и скорость жидкости.

Но вам не нужно быть знатоком математики, чтобы понять, как работает этот процесс.

Вместо этого изобразите поток, движущийся внутри трубы, как показано на рис. 1. Тонкий «пограничный слой» жидкости ползет вдоль внутренней стенки по мере того, как основная масса жидкости движется с более высокими скоростями вниз по «ядру» потока.

Поскольку молекулы жидкости в пограничном слое не смешиваются агрессивно с молекулами в ядре потока, они отдают тепло стенке трубы и охлаждаются больше, чем молекулы жидкости в ядре. Это ограничивает скорость теплопередачи к стенке трубы, особенно если поток ламинарный, а не турбулентный. Вы могли бы даже думать о пограничном слое как о тонком слое «жидкой изоляции» между теплом, содержащимся в ядре потока, и стенкой более холодной трубы.

Чем выше скорость потока через трубу, тем тоньше пограничный слой и тем меньше он ограничивает теплообмен между сердцевиной и стенкой трубы. Таким образом, при прочих равных условиях более высокие скорости потока всегда увеличивают конвективный теплообмен, а это повышает тепловую мощность любого водяного теплогенератора.

ПРОВЕРЬТЕ ЭТО

Вы можете увидеть этот эффект в тепловых характеристиках для многих типов обогревателей. Например, тепловая мощность плинтуса с ребристыми трубами часто указывается для произвольного расхода в один галлон в минуту (галлон в минуту) и четыре галлона в минуту. Производительность при 4 галлонах в минуту всегда будет немного выше, чем при 1 галлонах в минуту (при прочих равных условиях).

Много лет назад Институт гидроники в США разработал следующую формулу для оценки повышенной теплоотдачи плинтуса с ребристыми трубами для скоростей потока выше одного галлона в минуту.

  Q _f =Q ₁ x(f ^0,04 )

Где:

     Q _{f 9015 2 = тепловая мощность при расходе f (БТЕ/ч/фут)}

    Q ₁ = тепловая мощность при расходе 1 гал/мин (БТЕ/ч/фут)

      f = расход через плинтус (гал/мин)

0,04 = показатель степени

Вот пример: предположим, что номинальная тепловая мощность плинтуса с ребристыми трубками составляет 550 БТЕ/ч/фут при температуре воды 180F и скорости потока один галлон в минуту. Оцените производительность этого плинтуса при скорости потока 5 галлонов в минуту и ​​той же температуре воды 180F.

Q _f = Q ₁ x(f ^0,04 ) = 550x(5 ^0,04 ) = 550x(1,066) = 587 БТЕ/фут 9 0044

График в Рисунок 2 показывает, как эта формула оценивает тепловую мощность плинтуса при скорости потока до 10 галлонов в минуту. Хотя при увеличении расхода наблюдается определенное увеличение теплоотдачи, величина этого увеличения весьма мала. Например, увеличение расхода с одного до четырех галлонов в минуту увеличивает тепловую мощность только примерно на шесть процентов.

Далее посмотрите номинальные характеристики конвекторов с вентилятором или воздуходувкой. На случай, если у вас нет под рукой каталога, производительность небольшого настенного конвектора, работающего при фиксированной температуре воды на входе, представлена ​​на рис. 3 .

И снова вы обнаружите, что увеличение скорости потока через змеевик увеличивает тепловую мощность. Как и в случае с плинтусами, увеличение незначительно при более высоких скоростях потока. Вы также обнаружите, что тепловая мощность увеличивается при более высоких скоростях вращения вентилятора. Это происходит по той же причине, что и на водяной стороне теплоизлучателя; более быстрые потоки уменьшают толщину и, следовательно, тепловое сопротивление пограничного слоя между объемным потоком воздуха и поверхностью змеевика.

Как насчет контуров теплого пола? График в На рис. 4 показана восходящая тепловая мощность контура длиной 250 футов из 1/2-дюймовых труб PEX, встроенных на расстоянии 12 дюймов в голую бетонную плиту толщиной четыре дюйма. Температура воды на подаче 110F. Единственное, что меняется, это скорость потока.

Увеличение скорости потока снова приводит к увеличению теплопроизводительности вверх. Прирост гораздо более заметен при более низких скоростях потока, чем при более высоких скоростях потока. При расходе 0,2 галлона в минуту, что составляет всего 10 % от максимальной скорости потока, показанной на графике, контур выделяет около 44 % максимальной тепловой мощности.

Увеличение расхода с одного до двух галлонов в минуту увеличивает тепловую мощность только примерно на 11 процентов.

ДРУГАЯ СТОРОНА ИСТОРИИ

Надеюсь, вы убеждены, что тепловая мощность любого водяного нагревателя увеличивается с увеличением расхода. Только с точки зрения теплопередачи более быстрый поток всегда лучше.

Однако при проектировании гидравлических систем необходимо учитывать не только теплопередачу. Такие вопросы, как потеря напора, эрозия трубопроводов и эксплуатационные расходы системы, также играют роль при выборе скоростей потока и последующего оборудования трубопроводов/циркуляторов. Вот где обратная сторона высокой скорости потока становится очевидной.

Одним из очень существенных недостатков высокой скорости потока является резкое увеличение эксплуатационных расходов. Каждый раз, когда через компонент трубопровода протекает поток, возникает потеря напора, и эта потеря напора связана с входной мощностью циркуляционного насоса.

Таким образом, каждый гидравлический компонент имеет эксплуатационные расходы. Вот пример того, как быстро могут расти эксплуатационные расходы при увеличении расхода.

Возьмите 250-фут. на ½ дюйма контура напольного отопления PEX, который обсуждался ранее. Работая при одном галлоне в минуту и ​​температуре подачи 110 F, эта схема высвобождает 7117 БТЕ·ч. Увеличение расхода до двух галлонов в минуту при той же температуре подачи увеличивает теплоотдачу до 7902 Btuh (скромное увеличение на 11%).

Потеря напора в контуре при одном галлоне в минуту составляет 9,98 фута. Падение давления, соответствующее этой потере напора, составляет 4,3 фунта на кв. дюйм. Предполагая, что небольшой циркуляционный насос с мокрым ротором, работающий с КПД провод-вода 25 процентов, обеспечивает поток и напор, электрическая мощность, необходимая для работы этого одного контура, может быть рассчитана, как показано в формуле 2 (справа).

Где:

     Вт = требуемая электрическая мощность, подводимая к циркуляционному насосу (Вт)

      f  =  расход (гал/мин)

     P  = падение давления (фунт/кв. дюйм)

0,25  = предполагаемый КПД циркуляционного насоса по отношению провод-вода (в десятичных процентах) Электрические эксплуатационные расходы этой единственной цепи составляют 2,24 доллара, вероятно, меньше, чем вы заплатили за свой последний гамбургер.

Теперь давайте удвоим скорость потока в контуре до двух галлонов в минуту. Потеря напора в контуре достигает 33,58 фута, а соответствующий перепад давления составляет 14,4 фунта на кв. дюйм. При одинаковом КПД циркулятора электрическая мощность, необходимая для работы схемы, возрастает до 50 Вт. Годовые эксплуатационные расходы на электроэнергию для этой одной цепи с использованием ранее принятых условий теперь составляют 15 долларов.

Дополнительные ежегодные затраты на эксплуатацию этого контура со скоростью два галлона в минуту вместо одного галлона в минуту составляют 12,76 доллара США. Имейте в виду, что это на один цикл и один год. Если предположить, что 10 идентичных цепей работают в течение 20 лет, а электричество растет на четыре процента в год, то общие дополнительные эксплуатационные расходы ошеломляют.

 C _T = C ₁ x {(1+i) ^N -1/i} = 127,6 долл. США x {(1+0,04) ²⁰ -1/0,04} = 3800 долл. США

Где :

     C _T   =  общие эксплуатационные расходы за период N лет ($)

     C ₁   = эксплуатационные расходы за первый год ($)

      i  = уровень инфляции по отношению к годовой стоимости (десятичные проценты)

     N  =  количество лет в жизненном цикле

Расходы $3,80 0 больше в электричестве, чтобы достичь 11 в повышение теплоотдачи (с соответствующими 11-процентными добавками топлива, необходимыми для производства этого тепла) просто не имеет смысла.

ИЗНОС

Другим эффектом, связанным с увеличением скорости потока, является возможность эрозии медных трубок. Согласно отчету, опубликованному Национальной ассоциацией инженеров по коррозии, устойчивый поток в медных трубах не должен превышать четырех футов в секунду, чтобы избежать потенциальных проблем с эрозией. Это соответствует ограничению скорости, часто налагаемому, чтобы избежать нежелательного шума потока для труб, проложенных через жилые помещения.

Согласно одному источнику, трубы PEX могут без повреждений выдерживать длительные скорости потока свыше 90 футов в секунду при повышенных температурах. Однако такие скорости полностью выходят за рамки практического проектирования системы с точки зрения потерь напора, шума потока и эксплуатационных расходов. Мое предложение состоит в том, чтобы подобрать размер трубы PEX для максимальной скорости потока в диапазоне четырех футов в секунду.

На Рисунке 5 приведены скорости потока, соответствующие скорости потока четыре фута в секунду для обычных размеров трубок из меди, PEX и PEX-AL-PEX. В нем также перечислены скорости потока, связанные со скоростью потока два фута в секунду. Эти минимальные скорости потока рекомендуются для обеспечения уноса пузырьков воздуха.

ПОДУМАЙТЕ О СРЕДНИХ

Наконец, если вы все еще думаете, что вода может двигаться слишком быстро, чтобы от нее отскакивало тепло, рассмотрите следующую ситуацию как практическое обоснование того, что это не так.

Плинтус с ребристыми трубками работает при трех различных скоростях потока, но с одинаковой температурой воды на входе 180F и одинаковой температурой окружающего воздуха (см. рис. 6 ).

При малом расходе перепад температуры на радиаторе 20F и, следовательно, средняя температура воды в нем 170F. Когда поток увеличивается до среднего уровня, температура на выходе повышается до 170°F, и, следовательно, средняя температура воды внутри нагревателя составляет 175°F. Наконец, когда скорость потока повышается до высокого уровня, температура на выходе 178°F оказывается всего на 2°F ниже температуры на входе. Средняя температура воды 179F. В каждом случае средняя температура воды внутри нагревателя увеличивалась по мере увеличения расхода. Повышение средней температуры воды внутри любого теплогенератора всегда увеличивает тепловую мощность. Обойти физику этой ситуации просто невозможно.

СКАЗАТЬ ЭТО НЕ ТАК

В следующий раз, когда вы услышите, как кто-то жалуется на то, что его система не выделяет достаточно тепла, потому что вода течет через радиаторы слишком быстро, пожалуйста, используйте то, что обсуждалось здесь, чтобы убедить их в обратном .
