Теплый пол от системы центрального отопления

Подключение системы теплого пола к трубопроводам центрального отопления – мероприятие, имеющее ряд технических решений. Чаще всего водяные теплые полы подключают к системам автономного отопления, но существует возможность работы этого комплекса и от централизованного отопления.

Управляющие компании редко идут на предоставление разрешения подключения теплых полов к системам центрального отопления. Это обусловлено крупным значением гидравлического сопротивления полов, внесением дисбаланса в работу всей системы. Поэтому чаще всего подключение к центральному отоплению производится нелегально. При легальном подключении обязательным условием является установка теплосчетчика.

Без теплосчетчика при наличии общедомового прибора учета потребленного тепла лишние гигакаллории будут распределяться между всеми жителями. Этого управляющие компании допустить не могут.

Содержание

Виды систем центрального отопления

Существует три основных вида схем центрального отопления в многоквартирных жилых домах:

1. Однотрубная схема;
2. Двухтрубная схема;
3. Схема с централизованными стояками и поквартирным подключением.

Разрешения на подключение к однотрубной и двухтрубной системе можно добиться только при применении узла теплого пола с теплообменником. Причем узел оборудуется прибором учета потребленного тепла. Даже в этом случае УК часто отказывают в подключении, обосновывая отказ малым диаметром и низкой пропускной способностью стояков.

Получить разрешение на подключение к «ленинградке» и двухтрубной системе иными техническими способами невозможно. В домах, оборудованных центральными стояками поквартирного подключения большого диаметра, получить такое разрешение возможно.

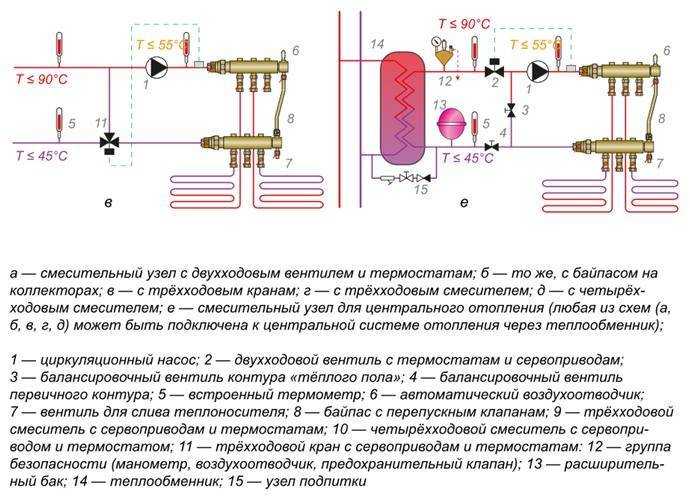

Схема узла смешения теплого пола

Грамотное подключение системы теплого пола подразумевает наличие в схеме термостатического смесителя. Это устройство предназначено для создания рабочей температуры теплоносителя в контурах напольного отопления.

Температура теплоносителя в многоквартирных домах колеблется в диапазоне от 65⁰С до 90⁰С. Такая температура неприемлема для теплых полов. Поверхность их будет горячей, порой даже в обуви люди чувствуют себя малокомфортно в таких условиях. К тому же температура в 90⁰С является предельной для целостности полимерных трубопроводов – основного материала для монтажа отопления этого вида.

Температура теплоносителя в контуре должна находиться в диапазоне 40 – 50⁰С. Поверхность пола при этих условиях имеет значение температуры поверхности от 23 до 33⁰С. Это значение наиболее комфортно для человека и теплового режима.

Достижение такой температуры обеспечивается смешением горячей воды из подающего трубопровода с некоторым количеством остывшего теплоносителя из обратного трубопровода. Термостатические смесители по способу управления подразделяются на 3 вида:

1. Ручные;
2. С термоголовкой;
3. С сервоприводом и выносным датчиком накладного или погружного типа.

Ручные устройства имеют температурную градуированную шкалу, установленную на приводе (маховике) изделия. Маховик может быть заменен термоголовкой различных модификаций, также оснащенной шкалой регулирования. В этом случае управление работой смесителя производится в автоматическом режиме.

Самыми точными являются термосмесители с выносным датчиком. Датчик может отбирать температуру воды в контурах, может применяться контроль по температуре воздуха в отапливаемом помещении.

По гидравлическому направлению смесители разделяют на 2 вида:

Способы подключения теплого пола

Существует несколько методов подключения водяных теплых полов к системе централизованного отопления. Зачастую схемы организуются без смешения, снижение температуры полов производится количественным способом, регулировкой объема протока теплоносителя.

Основные точки подключения теплого пола:

1. Радиатор отопления;
2. Стояки отопления однотрубной или двухтрубной системы;
3. Трубопроводы ввода/вывода поквартирного подключения.

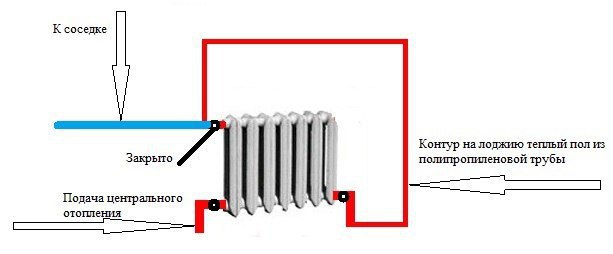

Подключение водяного теплого пола к радиатору отопления

Водяные теплые полы чаще всего подключают к радиаторам отопления. При этом подключении полы могут дублировать работу отопительного прибора или выполнять функцию независимого отопления. При всех способах подключения наблюдается снижение эффективности работы радиатора. Это вызвано возвратом в прибор холодного теплоносителя из обратки теплых полов. В целом же температурный фон помещения не страдает от этого, снижение компенсируется полами.

Основное направление привязки полов в этом случае – заглушки на обратной стороне радиатора, противоположной стороне подключения. Их заменяют на проходные заглушки, к которым через запорно-регулирующую арматуру подключают узлы и трубы теплого пола.

Во всех вариантах подключения пола должен быть применен циркуляционный насос малой мощности. Это вызвано большим сопротивлением комплекса полов – вода из системы отопления просто не будет циркулировать по трубам.

Насос лучше всего использовать со ступенчатым регулированием скорости вращения рабочего колеса. Это дает дополнительную возможность для регулирования. Трехскоростные насосы имеют среднюю электрическую мощность в пределах 50 – 70 Вт.

Простейшей является схема прямого подключения, когда трубопроводы одного контура подключаются к одному радиатору. В этом случае устанавливаются краны на входе и выходе из контура, причем желательно применить хоть один вентиль. Он нужен для регулировки величины потока.

Эта схема является самой неудачной в гидравлическом плане. Возникновение подобного элемента отрицательно отразится на работе стояка в целом, скорее всего — будет замечено жильцами соседних квартир. Полное закрытие арматуры на входе в контур может повлечь работу насоса в режиме «сухого хода» и выход из строя.

Улучшенная версия предыдущей схемы – схема с монтажом байпаса контура и установкой на нем термостатического вентиля. В этом случае улучшится качество регулировки температуры теплоносителя. Вентиль на байпасе будет разбавлять подачу теплоносителем из обратки.

При этом гидравличекий режим работы несколько улучшится – в напольное отопление будет отбираться меньшее количество воды, что положительно скажется на работе стояка. Качество регулировки хоть и улучшится, но по-прежнему будет желать лучшего.

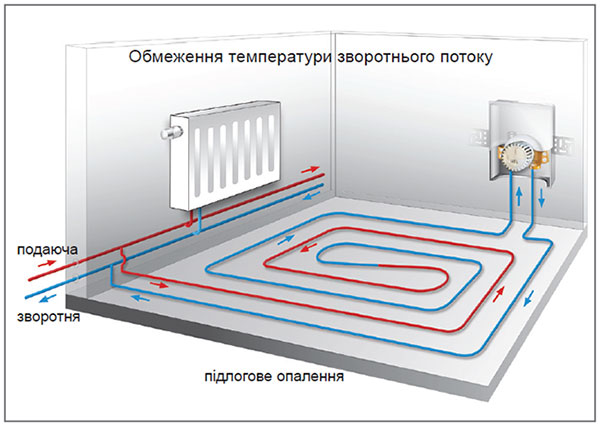

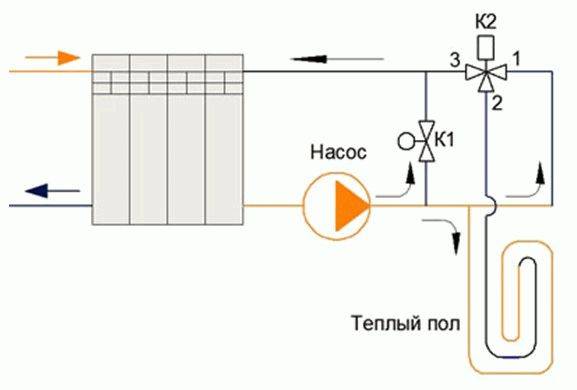

Лучшей конфигурацией при прямом подключении является схема с термостатическим смесителем.

Гидравлический режим работы аналогичен характеру работы второй схемы (с байпасом). Регулирование температуры качественно улучшается. Организация байпаса при подобной гидравлической схеме теряет смысл, хотя сеть пестрит схемами с подобными нелепыми «художествами» копирайтеров.

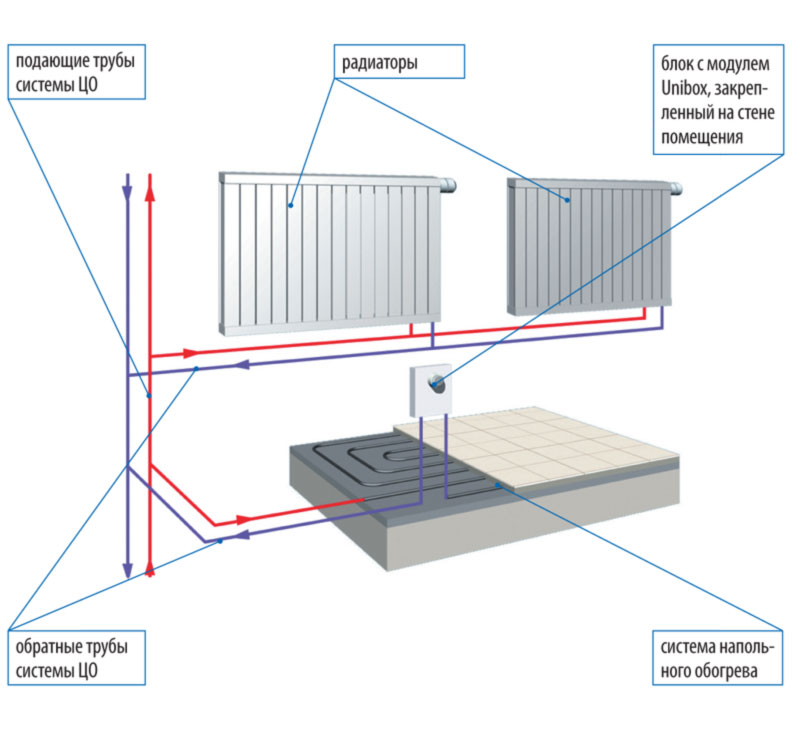

Оптимальный вариант подключения – использование специального узла с теплообменным аппаратом.

Вода контура нагревается теплоносителем центральной сети в теплообменнике, осуществлено полное гидравлическое разделение систем. Узлы оборудуются циркуляционным насосом, термостатическим смесителем и двумя распределительными коллекторами. Подобные узлы оптимальны при поквартирном подключении к сети центрального отопления – они не вносят гидравлический и температурный дисбаланс, имеется возможность интеграции с теплосчетчиком.

В заводских узлах управления чаще всего вместо трехходового смесителя используется четырехходовой. Такая система является лучшей версией в плане гидравлического и температурного регулирования.

Подключение теплого пола к стояку

Другим техническим решением в выборе точки подключения является врезка непосредственно в стояки отопления (однотрубной и двухтрубной схемы). Подключение осуществляется 4 способами:

1. Параллельно;
2. Последовательно;
3. С организацией байпаса и без него;
4. С установкой вентиля на байпасе и без него.

Рекомендуется всегда монтировать байпасную линию, независимо от типа подключения. Байпас позволит беспрепятственно отключить полы при разгерметизации, при этом не нарушится режим работы стояка отопления.

Краны и вентили на байпасах запрещены управляющими компаниями. В случае нелегального монтажа кран все же имеет смысл установить – это позволит проводить небольшую корректировку количества теплоносителя, проходящего по трубопроводу стояка и через контуры полов.

Особенности подключения теплого пола

Подключение теплых полов к централизованному отоплению имеет целый ряд особенностей. Теплоноситель системы отличается низким качеством и засоренностью твердыми частицами, растворенными солями жесткости, частицами ржавчины и так далее.

Поэтому после запорной арматуры точки подключения в обязательном порядке устанавливается фильтр грубой очистки. Это частично предохранит от образования засоров трубы, вмонтированные в пол, продлит срок службы термостатических вентилей и смесителей.

Постоянное явление в центральном отоплении – завоздушивание системы, образование воздушных «мешков» в мертвых зонах. Полы, выполненные из полимерных (пластиковых) труб, подвержены кислородной диффузии – проникновению воздуха через материал стенок трубы. Для нейтрализации этого эффекта устанавливают ручной или автоматический воздухоотводчик.

При легальном подключении и сооружении теплых полов по принципу «сухого» пола владельцу квартиры нужно приготовиться к увеличению платежей за отопление. Напольное отопление по «сухому» принципу монтируется не в бетонную стяжку, а в металлические или деревянные направляющие, затем закрываются материалами отделки с высоким тепловым сопротивлением.

В этой конструкции присутствует воздух – мощный теплоизолятор. Поэтому, чтобы достичь температуры поверхности пола в 30⁰С, потребуется большее количество тепла для преодоления теплоизолирующих свойств материалов.

Выбор материалов для теплого пола

Основными элементами водяного теплого пола являются трубопроводы и теплоизоляция. Для монтажа теплых полов применяются трубопроводные системы из следующих материалов:

1. Сшитый полиэтилен;
2. Металлопластик;
3. Полипропилен;
4. Медь;
5. Нержавеющая сталь.

При выборе материала труб нужно руководствоваться схемой, которая будет применена при подключении полов к центральному отоплению. При прямом подключении не следует применять полимерные системы – срок службы их при высоких температурах значительно сокращается. В этом случае нужно применять медные или гофрированные нержавеющие трубы с полимерным покрытием.

Медные отожженные трубы обладают отличными качествами – гибкостью, высокой теплоотдачей. Если применяемая полимерная труба имеет условный диаметр 20 мм, ее можно заменить медной трубой с наружным диаметром 15 мм. Это может уменьшить толщину общей конструкции полов. Медные трубы не чувствительны к высокой температуре. Подробнее о видах труб для водяного теплого пола можно прочитать здесь.

При выборе теплоизоляции нужно руководствоваться толщиной будущего «пирога» теплых полов. Чем больше будет толщина изоляции – тем большее значение получит общая толщина конструкции. К тому же при разнице уровней полов в комнатах стяжка для выравнивания может достигать предельной толщины. Это отнимает объем у помещения, увеличивает весовую нагрузку на перекрытие.

Поэтому не нужно применять толстые маты, пенополистирольные плиты с толщиной более 20 – 30 мм. Лучше использовать рулонный пенофол толщиной 5 – 10 мм с отражающим фольгированным слоем. Для устранения негативного влияния бетонного раствора на алюминиевую фольгу следует накрыть пенофол полиэтиленовой пленкой.

Принцип построения водяного теплого пола одинаков для всех описанных схем, методику сооружения легко можно найти в статейном материале всемирной сети.

Нужен ли теплый пол в квартире?

Ответить на этот вопрос однозначно нельзя. У строительства системы теплого пола есть преимущества, имеются и недостатки.

Основным преимуществом является комфортность отопления. Нелегальное подключение позволяет использовать тепло для увеличения температуры в помещениях, не платить за это.

Но существуют и весомые недостатки:

1. При обнаружении нелегального подключения владельцу квартиры грозит крупный штраф, полы придется демонтировать.
2. При разгерметизации трубы зачастую приходится вскрывать значительные участки пола, снимать плинтуса, ламинат, плитку. Для ремонта открытых стояков радиаторного отопления этого не требуется, зачастую ремонт проводят работники управляющих компаний.
3. При засорении трубы невозможно определить место засора – придется полностью вскрывать все полы.
4. Истечение срока службы труб также требуется полный демонтаж существующей конструкции напольного отопления.
5. При проведении постоянных вскрышных работ возникнут серьезные разногласия с соседями из-за нарушения режима тишины.
6. Из-за низкого качества теплоносителя придется проводить частую чистку фильтра, порой ежедневно.
7. Стоимость материалов и работ по сооружению теплых полов значительно превосходит затраты на радиаторное отопление.
8. Необходимо размещать узлы циркуляции и смешения, а они не всегда гармонично вписываются в интерьер.

Водяные теплые полы – конфигурация отопления, предназначенная, прежде всего, для автономных индивидуальных систем. В централизованном отоплении квартиры неплохим аналогом обогрева «зон комфорта» — ванной, кухни, туалета – является электрический нагревательный кабель, мат и прочие разновидности изделий электрического нагрева пола.

Решение по строительству теплого пола, подключение его к централизованному отоплению – личное дело каждого владельца квартиры. Оно принимается после анализа всех факторов, описанных в нашей статье.

Рекомендуем прочитать:

(Просмотров 8 939 , 3 сегодня)

подключение в квартире и на лоджии

Оптимальный микроклимат во всех комнатах квартиры может обеспечить установка теплого водяного пола; более того, это позволит также сэкономить на нагреве теплоносителя. Такой водяной пол подключают, в том числе, и к центральной магистрали отопления; для этого существует несколько схем. В этом случае вода циркуляционным насосом нагнетается непосредственно в нагревательный контур. В данной статье мы расскажем о том, как подключить теплый пол к центральному отоплению.

Содержание статьи

• Теплый пол от центрального отопления: возможности
• org/ListItem”> Минусы подключения к централизованному отоплению
• Как сделать теплый пол от центрального отопления через отдельный вход
• Использование вертикальной разводки
• Вертикальная разводка с однотрубной системой

Теплый пол от центрального отопления: возможности

На самом деле, такая возможность в определенной мере ограничена действующим законодательством. А потому если вы хотите сделать все самостоятельно, не обратившись за разрешением в соответствующие органы, то это может привести к проблемам, например, к штрафным санкциям и требованию демонтажа всех незаконных конструкций. А связаны такие трудности с действующим запретом на последующую модернизацию и изменение имеющихся схем коммуникаций в квартире, которая обогревается от центрального отопления.

Так, при присоединении теплого пола к центральной магистрали возникает разница температур. В центральной сети температура обычно поддерживается на уровне 70-90 градусов по Цельсию; между тем, уже при 50 градусах может начаться деформирование финишного покрытия системы теплых полов. Однако есть несколько схем, по которым подключение центрального отопления осуществляется без вреда для теплого пола.

Так, одна из схем основана на монтаже стационарного тепло-пункта со специальным циркуляционным насосом, который играет в ключевую роль в системе. При наличии в квартире единственного выхода к отопительной системе, то присоединение водяного обогрева производится по принципу радиаторных батарей.

Чтобы сделать теплый пол от центрального отопления, в первую очередь, следует правильно выбрать трубы. Последние располагают на базовом полу змейкой и крепятся угловыми соединениями. Имейте в виду, что после монтажа системы она будет залита цементной стяжкой; а это означает, что при деформации какого-либо участка, для устранения проблемы, придется менять монолитное напольное покрытие полностью.

В альтернативной схеме подключения пола к центральному отоплению используется обратный патрубок радиатора, к которому и присоединяется обогревательный контур. Правда, в этом случает понадобиться установить запорную арматуру. А вообще монтаж отопления должен проводиться с ориентировкой на замкнутую систему.

Минусы подключения к централизованному отоплению

Есть очевидные недостатки у большинства подобных схем:

• высокий риск выхода из строя какого-нибудь элемента системы;
• со временем в доме появляются участки с неравномерным распределением тепла;
• сложность монтажа;
• возможные проблемы с разрешением от соответствующих ведомств.

Чаще всего используется вариант, в котором в квартиру входит сразу прямой и обратный трубопроводы центрального отопления. А вот если разводка вертикальная, то специальный тепловой пункт посредством пола будет рассредоточивать тепло по всем помещениям. Но количество тепла, которое вы буде получать от центральной сети все же строго ограничено. В настоящее время теплые полы подключают по независимой или по зависимой схеме. Рассмотрим каждый вариант более подробно.

Как сделать теплый пол от центрального отопления через отдельный вход

Сразу стоит оговориться, что какую бы вы схему не выбрали, многое будет зависеть от качества теплоносителя в центральной сети. Так, в системе водяного пола имеется большое число игольчатых клапанов, и если в воде будут твердые частицы, то они могут серьезно засорить трубопровод и привести к его поломке.

Как правило, трубы водяного пола к коллектору центрального отопления привариваются. Такая схема имеет свои преимущества:

1. в коллектор домашней системы подается теплоноситель с постоянной температурой благодаря установке особого термостатического клапана;
2. кроме того, необходимую температуру можно выставить с использованием трехходового клапана, также оснащенного термостатом;
3. а установка специального байпаса обеспечивает еще и минимальный расход воды, после того, как клапаны закрываются.

Однако в такой нагревательной схеме требуется защитить циркуляционный насос от работы последнего всухую. Это можно сделать при помощи регулирования давления или потока. Кроме того, нередко используются термостат накладного типа, отключающий насос при снижении температуры до 20 градусов по Цельсию. А чтобы управлять системой более надежно, можно вместо термостатического клапана установить специальный регулятор, корректирующий температуру теплоносителя в зависимости от температуры в комнате.

Использование вертикальной разводки

Данный способ основан на реконструкции имеющейся системы радиаторов. Как известно, каждый радиатор имеет свои лимиты расхода теплоносителя. Последние обычно выставляются при помощи клапана регулировки.

Схема теплого пола от центрального отопления

На самом деле при подключении к стояку водяного обогрева можно получать в два раза больше тепла, чем от обычных радиаторов. Связано это с тем в подающем и обратном трубопроводе температура обычно примерно в два раза больше, чем в трубах водяного пола. А потому если в квартире, например, четыре стояка, то горячую воду можно брать из двух, а от остальных теплоноситель может проходить транзитом. Как правило, такая система состоит из следующих элементов:

• стояков двухтрубной системы обогрева;
• клапана балансировки;
• привода для трехходового клапана;
• трехходового клапана.

Однако для реализации такой схемы, придется поменять старые батареи на новые теплообменники. На гидравлический режим работы стояка это не может повлиять никак, так как настройки клапанов балансировки останутся прежними.

Вторичный контур водяного пола в этом случае подключается параллельно. Если делать балансировку теплообменников во втором контуре проблематично, то следует использовать трубы ПВХ, одинаковые по длине.

Вертикальная разводка с однотрубной системой

Такую схему можно монтировать даже в течении одного дня; здесь также производится реконструкция старой системы отопления. При этом в однотрубной системе нельзя контролировать расход теплоносителя. Теплый пол в этом случае подключается к центральной сети через стояк. Для реализации этой схемы один из радиаторов просто меняется на контур водяного пола в комнате.

При этом разница температур в сети и контуре не должна превышать 5-10 градусов. Данная схема считается зависимой, поскольку только один радиатор в комнате можно поменять на водяной пол. А управляется температура при помощи циркуляционного насоса, который контролируется комнатным термостатом.

Особенности подключения

Использовать центральную сеть для более эффективного обогрева можно; существует возможность даже (при наличии соответствующего разрешения) даже сделать теплый пол на лоджии. Однако при реализации любой схемы следует учитывать следующие нюансы.

К централизованной системе теплый подсоединяется к боковым входам коллекторов, с применением специальных фитингов. Стяжка под финишным покрытием должна быть толщиной в три сантиметра, и армирована сеткой; последняя укладывается поверх труб ПВХ. Если используется ламинат, то дополнительный утеплитель под него не нужен – это только снизит показатели теплоотдачи. В местах прохода труб сквозь стены рекомендуется применять гофрированные трубки.

Ни в коем случае нельзя использовать напрямую циркулирующий в центральной сети теплоноситель. Большинство применяемых механизмов и узлов конструкции выдерживают давление от 1 до 2,5 атмосфер, тогда как в центральной системе давление может поднимать и до 16 атмосфер.

Какую схему выбрать, зависит и от площади помещения. Так, если размеры комнаты превышают 30-35 квадратных метров, то лучше сделать несколько подключений, но к разным коллекторам.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Загрузка…

Может ли теплый пол охладить ваш дом?

Водяные системы отопления, в которых вода является средой для теплопередачи, используют различные радиаторы, такие как плинтусные, настенные и старые классические чугунные, стоящие на полу.

Однако, когда кто-то говорит об лучистом отоплении, он, как правило, имеет в виду лучистое отопление пола. Это система распределения тепла, в которой используются трубки, полностью скрытые от глаз.

Отсутствие заметных радиаторов – одна из критических особенностей этих систем отопления. Они даже работают беззвучно. Таким образом, тепло распределяется тихо, равномерно и без надоедливой модуляции включения и выключения системы с принудительной подачей воздуха.

Домовладельцам не нужно расставлять мебель, чтобы освободить место для громоздких радиаторов или вентиляторов. Вместо этого это, по сути, система «установи и забудь».

Тем не менее, многие часто задаются вопросом о системах лучистого обогрева пола, могут ли они также охлаждать их дома. Если вам интересны те же строки, продолжайте читать, чтобы получить ответ.

Содержание

Можете ли вы охладить свой дом с помощью теплых полов?

Теплый пол обычно не предусматривает охлаждения. Та же самая труба, которая распределяет горячую воду зимой, может использоваться для охлаждения дома летом. Хотя эти двойные системы вполне возможны, они довольно редко встречаются в американских домах.

Одной из причин является возможность повреждения водой, поскольку влага из воздуха скапливается на поверхностях, охлажденных ниже точки росы. Чтобы предотвратить это, необходимо контролировать относительную влажность в помещении, что является сложной задачей в регионах с высокой скрытой холодопроизводительностью.

Вам нужна отдельная система кондиционирования воздуха с теплым полом?

Ответ на этот вопрос в основном да. Это связано с тем, что в домах с теплым полом, как правило, используется другая система для удовлетворения их требований к охлаждению. Несмотря на то, что это возможно, специалисты по HVAC обычно рекомендуют использовать более традиционные системы переменного тока, а не систему лучистого обогрева пола.

Как охладить дом с помощью системы водяного отопления пола

Вот несколько систем охлаждения, которые можно использовать вместе с системой напольного отопления.

Центральные системы кондиционирования воздуха

Обычная сплит-система является наиболее распространенной системой охлаждения, используемой в настоящее время в домах. Однако возникает вопрос: можно ли совмещать кондиционирование и лучистое тепло?

Совершенно неудивительно, что это наиболее распространенная система охлаждения, используемая наряду с теплым полом, поскольку большинство домовладельцев устанавливают центральную систему ОВК, прежде чем инвестировать в теплый пол.

Сплит-система кондиционирования воздуха имеет внешний блок, состоящий из конденсатора и компрессора. В этом же блоке находится даже змеевик испарителя и вентилятор системы. Кондиционер подключается к печи или тепловому насосу внутри дома, обычно на чердаке или в подвале.

Они работают за счет циркуляции хладагента кондиционера к внутреннему и внешнему блоку и обратно по линиям охлаждения. Затем вентилятор агрегата всасывает теплый воздух и направляет его в змеевик испарителя для снижения его температуры.

Как только воздух достигает более низкой температуры, воздуходувка распределяет воздух по воздуховодам, расположенным по всему зданию.

Тем не менее, термостат, который управляет температурой кондиционера для сплит-системы, не будет тем же самым термостатом, который используется для управления температурой системы лучистого теплого пола.

Как правило, старые дома, которые не были отремонтированы, не имеют центрального отопления. Таким образом, если у вас есть такой дом с теплым полом, вам нужно будет использовать другую систему кондиционирования воздуха в качестве источника охлаждения.

Бесканальные системы кондиционирования воздуха

Бесканальные кондиционеры, также известные как мини-сплит-системы, работают аналогично центральной системе ОВКВ.

Критическое различие между этими двумя системами заключается в том, что вместо одного внутреннего блока, который циркулирует охлажденным воздухом по воздуховодам, системы без воздуховодов имеют несколько небольших внутренних блоков, обеспечивающих охлаждение отдельных комнат или зон.

Мини-разветвители — идеальный выбор для новостроек, старых домов или других ситуаций, когда установка воздуховодов неуместна.

Кроме того, мини-сплит может быть приемлемым вариантом, если в вашем доме установлена ​​система лучистого теплого пола в отдельных комнатах. Они просты в эксплуатации, имеют небольшой размер и оснащены отдельным термостатом для каждого внутреннего блока.

Оконные кондиционеры

Оконные кондиционеры — это следующий метод, который можно использовать в сочетании с теплым полом. Они работают по той же технологии, что и центральная система кондиционирования. Основное отличие состоит в том, что все их компоненты (компрессор, змеевики, конденсатор и т.д.) находятся в одном отдельном блоке на подоконнике многоквартирного дома или дома.

Оконные кондиционеры переносные, маленькие, встроенные и устанавливаются на подоконник в течение нескольких часов. Они также имеют собственную настройку температуры.

Таким образом, когда в жаркие месяцы ваши полы с подогревом выключаются, вы можете легко включить устройство и отрегулировать температуру в соответствии со своими предпочтениями.

Комплектные системы отопления, вентиляции и кондиционирования воздуха

Комплектные системы отопления, вентиляции и кондиционирования воздуха — это еще один вид систем кондиционирования воздуха, совместимых с полами с тепловым излучением. Однако эти системы не так популярны.

Эти системы HVAC работают как комплексное решение для охлаждения и обогрева помещений, в которых недостаточно места для размещения печи или кондиционера.

Состоят из тех же элементов, что и мини-сплит или центральная система кондиционирования. Однако у них есть только один наружный блок, который обычно находится в задней части дома или на крыше промышленного здания.

Они могут стать отличной альтернативой, если ваши теплые полы начнут работать со сбоями, что заставит вас выбрать альтернативный вариант обогрева.

В основном существует четыре типа комплектных систем ОВКВ, в том числе:

• Комплектный блок кондиционера — эта система является отличным выбором для людей, живущих во влажном и теплом климате, поскольку они обеспечивают различные варианты контроля влажности.
• Тепловой насос в сборе – объединяет функции отопления и кондиционирования воздуха в единую систему и идеально подходит для регионов с мягкой зимой.
• Электрический/газовый упакованный блок – эти системы обеспечивают охлаждение и обогрев с помощью газовой печи зимой. Они работают как электрическая и высокоэффективная система охлаждения в жаркие месяцы.
• Двухтопливный агрегат – эта система работает как тепловой насос и обеспечивает эффективное осушение и охлаждение летом.

Радиационное охлаждение

Системы лучистого охлаждения представляют собой охлаждающие балки или плиты, обычно устанавливаемые внутри полов, стен и потолков. Эти балки и плиты создают охлаждающий эффект, поглощая тепло вашего дома.

В системах лучистого охлаждения используются трубки, заполненные водой. Таким образом, они также известны как системы водяного охлаждения. Охлажденная вода течет по установленным трубам и охлаждает балки или плиты.

Для подачи воды требуется умеренная температура 58-65ºF. Пол будет охлаждаться до 68-75ºF. Домовладельцы должны контролировать температуру подаваемой воды, чтобы не допустить ее приближения к точке росы, поддерживая температуру поверхности выше 66º и поддерживая относительную влажность ниже 50%.

Последние несколько слов

Системы лучистого отопления и охлаждения полов могут быть сложными, в зависимости от существующей в вашем доме системы ОВКВ и требований к ее установке.

Мы надеемся, что это руководство помогло вам понять, можно ли использовать системы лучистого обогрева пола для охлаждения наряду с некоторыми другими альтернативами охлаждения.

Чтобы определить, какой вариант охлаждения или обогрева лучше всего подходит для вашего дома, мы настоятельно рекомендуем проконсультироваться с опытным специалистом по системам ОВКВ.

Вам помогла данная статья? Поделитесь этим со своей сетью здесь:

Что такое лучистое тепло | Plumb-Tech

Возможно, вы уже слышали об лучистом тепле, но что это такое?

Лучистое отопление — тип системы отопления, использующей излучение для обогрева объектов и людей в помещении. Это означает, что лучистое тепло напрямую нагревает поверхности, а не воздух, как в традиционных системах HVAC.

Поскольку лучистое тепло не зависит от конвекции для циркуляции воздуха, оно может быть более удобным и эффективным, чем другие виды отопления.

Это руководство даст вам все, что вам нужно знать об лучистом тепле, от того, как оно работает, до его преимуществ.

Как лучистое тепло работает в доме?

Как правило, лучистое тепло работает путем испускания инфракрасного излучения, которое является формой света, невидимой невооруженным глазом. Этот тип энергии — то, что делает солнечный свет теплым на вашей коже. Системы лучистого отопления используют тот же принцип для быстрого и эффективного обогрева предметов в помещении, не полагаясь на циркуляцию воздуха.

Итак, что такое лучистое тепло в доме?

В доме систему лучистого отопления можно установить различными способами, включая электрические маты, трубы с горячей водой на полу или потолке или радиаторы. Источник тепла, который сжигает топливо (газ или электричество), нагревает змеевики или водопроводные трубы в полу или стене.

Отсюда горячие змеевики или вода нагревают предметы или людей в доме посредством инфракрасного излучения. Хорошая вещь в этой форме отопления заключается в том, что ей не нужно циркулировать воздух, как это делают традиционные HVAC. Это делает его намного тише и позволяет избежать траты энергии на подогрев воздуха в незанятых помещениях.

Типы систем лучистого отопления

Теперь, когда мы ответили на вопрос «Что такое лучистое тепло?», вам следует также знать, что существует три типа систем лучистого отопления. К ним относятся:

1. Электрическое лучистое отопление

В этой системе электрические катушки выделяют тепло при прохождении через них электрического тока. Металлические катушки устойчивы к току, поэтому электричество движется по петле, а сопротивление выделяет тепло.

Полимерные листы намотаны на эти змеевики, чтобы изолировать их и предотвратить причинение вреда домовладельцам. Змеевики нагревают стену, пол или потолок в зависимости от установки. Когда эти поверхности нагреваются, тепло передается предметам или людям внутри дома.

Хотя этот вид лучистого отопления требует минимального обслуживания и служит дольше, чем другие варианты, он может быть дорогим из-за постоянно растущей цены на электроэнергию. Как правило, они более энергоэффективны при использовании в небольших помещениях дома, например, на подъездной дорожке или в ванной комнате.

2. Воздушное лучистое отопление

В этих системах используется сеть изолированных труб, часто размещаемых под полом, в потолках или стенах. Вентиляционное устройство прогоняет горячий воздух по трубам, производя тепло, излучая его от стен и мебели. Горячий воздух, продуваемый по этим трубам, обычно нагревается печью.

Поскольку воздух не может удерживать много тепла, воздушное лучистое отопление пола стоит дорого, поэтому его редко можно найти в жилых домах. Вы можете интегрировать его с солнечными нагревателями воздуха, но у этих систем есть очевидный недостаток, заключающийся в том, что они производят тепло только в течение дня.

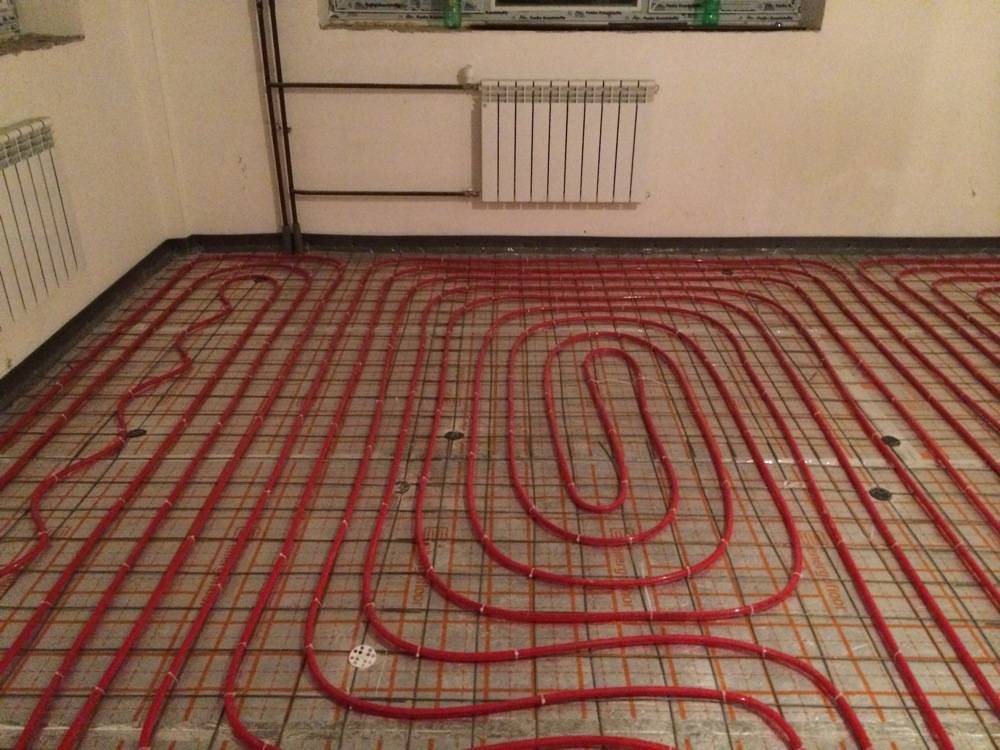

3. Водяной теплый пол

Этот популярный вариант также является наиболее экономичным из различных форм систем лучистого отопления. Здесь горячая вода из котла равномерно распределяется под полом по водяным трубам. Коллектор обеспечивает рассеивание воды по разным трубам и каналам.

Горячая вода нагревает полы или стены; затем тепло излучается на предметы внутри комнаты. Водяной теплый пол требует минимального обслуживания, и его можно установить между лагами существующих полов; поэтому они идеально подходят для ремонтных работ.

Как лучистое тепло работает в доме? – Типы укладки теплых полов

Когда дело доходит до укладки теплых полов, существуют две основные модели. В их число входят:

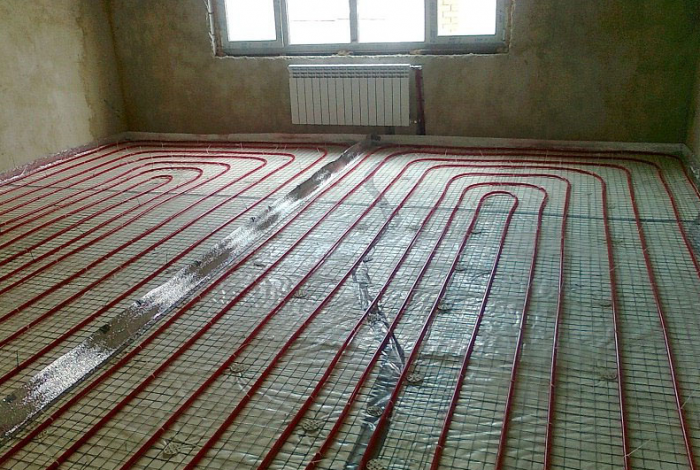

1. Установка мокрого пола

Установка мокрого пола является наиболее традиционным методом установки лучистого отопления и показывает, как лучистое тепло работает в доме. Системе лучистого теплого пола требуется больше времени, чтобы прогреть воздух и пол в доме. Тем не менее, большой тепловой объем бетона сохраняет эффект нагрева в течение нескольких часов даже после отключения системы.

Поскольку электрические провода, гидравлические трубки или маты находятся в широком бетонном блоке или узком бетоне под полом, установка немного дороже, чем сухая установка.

2. Установка сухого пола

Сухое половое лучистое отопление эволюционировало благодаря множеству методов установки. Сухая установка проще в установке, дешевле и удобнее. Вы можете установить панель для системы теплого пола под мраморные, деревянные полы и плитку.

Благодаря высокой прочности на сжатие нагревательная панель может защитить поверхность засыпки и уменьшить высоту. Панель обычно используется в столовой, кухне, ванной комнате и других частях дома.

Лучшие типы напольных покрытий при использовании лучистого отопления

Прежде чем укладывать любой лучистый пол, необходимо понять, как работает лучистое тепло в доме. Подумайте о своих потребностях в отоплении и выберите любой из этих типов напольных покрытий.

1. Бамбуковые полы

Бамбуковые полы бывают разных типов, и большинство из них подходят для установки системы лучистого отопления. При выборе типа бамбукового напольного покрытия обязательно ознакомьтесь с инструкциями и рекомендациями производителя. Большинство скажет, могут ли они выдержать нагрузку от лучистого подогрева пола.

 2. Ламинированные полы

Ламинированные полы выглядят как плитка или твердая древесина, но дешевле. Он также хорошо работает с лучистым теплом.

Ламинированный материал состоит из слоев древесины, обращенных в разные стороны. Этот материал намного более стабилен, чем полы из твердой древесины, поскольку, в отличие от массивной древесины, ламинат не сжимается и не расширяется.

 3. Паркетная доска

Паркетная доска — отличный вариант для лучистого обогрева пола. Содержит высококачественную основу и тонкий слой твердой древесины. Благодаря фанерному основанию инженерная древесина не подвержена влиянию температурных колебаний.

К сожалению, он также плохо проводит тепло. Кроме того, если вы установите систему лучистого водяного обогрева пола, протечка может деформировать и повредить поверхность ваших полов.

4. Кафельный пол

Плитка идеально подходит для напольного отопления. Помимо того, что плитка тонкая, ее состав на минеральной основе позволяет ей хорошо передавать тепло. Каждая плитка быстро прогревается при включении системы и сохраняет меньше тепла при выключенной системе.

Более того, из-за материала, из которого изготовлена ​​плитка, вряд ли произойдет ее разрушение или гниение в случае протечки гидросистемы.

5. Каменный пол

Если вы никогда не думали о том, чтобы ходить босиком по камню в январе, вы никогда не испытывали лучистую жару. Полы из натурального камня, такого как гранит, травертин или песчаник, очень хорошо проводят тепло. Хотя камень может показаться холодным, это не так, если под ним течет горячая вода.

Заключение – Что такое лучистое тепло?

Подводя итог, можно сказать, что лучистое тепло — это форма системы отопления, которая позволяет обогревать ваш дом без традиционных вентиляционных отверстий и воздуховодов.
