Как подключить коллектор теплого пола

После проведения всех работ по укладке контуров водяного теплого пола, наступает ответственный момент их подключения к коллектору.

В данной статье рассмотрим пошаговую последовательность как это правильно сделать, когда и какие испытания следует проводить и какие ошибки вас могут подстерегать в этом деле. Также затронем вопрос автоматического регулирования температуры в помещениях.

Подключение труб теплого пола к гребенке

Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.

У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.

Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.

Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.

Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.

Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.

Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.

Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.

После чего от руки затягиваете конец трубки к присоединительному штуцеру.

Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.

При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.

На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.

25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.

Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.

Подводку греющих контуров следует прокладывать с шагом в 100мм.

Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.

В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.

Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.

Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.

Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.

А в другом наоборот, поднимать шток вверх.

Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.

У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.

Заполнение водой и проверка герметичности давлением

После подключения приходит время заполнить систему водой.

Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.

Ошибка №4 — если будете закачивать воду через котел, есть риск выхода из строя циркуляционного насоса.

При этом обязательно перекрывайте шаровые краны с подачей от котла.

Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного.

Именно с него и будете начинать заполнение системы водой.

Также закрываете все краны на ротаметрах, кроме одного.

Теперь можно подключить шланг с водой к сливному крану на подающей гребенке.

К обратной гребенке подсоединяется шланг для слива воды. После чего можно потихоньку пускать воду.

Сливной шланг с обратной гребенки опускаете в канализацию или просто в ведро и ждете пока спустится весь воздух.

Как только пойдет одна вода, вентиль данного контура можно перекрыть и перейти к следующему. Вся процедура повторяется опять.

После заполнения всех контуров, можно приступать к подаче воды в распределительную систему через тепловой узел или сам котел.

Только после этого открываете шаровые краны на коллекторе и окончательно выпускаете остатки воздуха через воздухоотводчики.

До заливки стяжки сами трубопроводы теплого пола следует проверить на герметичность.

Испытания производятся на холодной воде. При этом испытательное давление должно превышать рабочее в 1,5 раза.

Как правило, гидравлические испытания проходят в течение 3-х часов. В течение первого часа, каждые 10 минут понижающееся давление доводят до требуемого.

А в течение последующих 2-х часов производят контрольный замер.

Давление в рабочей и исправной системе, не должно понизиться от первоначального, более чем на 2 бара.

Ошибка №5 — доверять только показаниям давления, без визуальной и физической (руками) проверки стыков.

Вам обязательно нужно убедиться в герметичности не только трубок, но и всех стыков и соединений. Дело в том, что небольшое подкапывание, падением давления никак не определяется.

В итоге, вы довольные всеми показаниями окончательно зальете стяжку и смонтируете всю систему. А через время, эти мокрые места себя покажут во всей красе.

В виде исключения, если у вас на объекте отрицательная температура, для систем напольного исполнения допускается проведение пневматических испытаний сжатым воздухом или инертным газом.

Герметичность каждого соединения при этом проверяется пенящимся составом.

Гидравлические испытания обычно оформляются протоколом.

Балансировка контуров и заливка стяжки

Далее происходит гидравлическая балансировка отдельных контуров теплого пола. Для этого необходимо с помощью специального регулировочного ключа выставить заданное проектировщиком значение на вентилях тонкой регулировки.

Если таких вентилей у вас нет, то выставляете расчетный расход теплоносителя для каждого отопительного контура. Делается это расходомерами.

Ими задают проток, дабы выровнять все контура между собой. Ведь длина каждого может быть любой, а теплоноситель у вас должен равномерно пройти по всем контурам, а не только по самому короткому.

После опрессовки и проверки на герметичность, трубы заливаются стяжкой. При этом система должна быть обязательно заполнена холодной водой и находиться под давлением.

Ошибка №6 — залить стяжку с пустыми трубами.

Когда стяжка наберет прочность, проводятся тепловые испытания. Это занимает промежуток времени равный 7 дням.

При этом в течение первых трех дней, система отопления промывается водой с температурой 20 градусов. В последующие 4 дня устанавливается максимальная рабочая температура и проверяется прогрев всех контуров.

Тепловой испытание также оформляется протоколом.

Автоматическое регулирование температуры теплых полов

Если теплые полы разветвленные и обогревают большое кол-во помещений, то их целесообразно оснастить автоматическим регулированием.

Это избавит вас от постоянного подкручивания регулировочных вентилей на коллекторе.

Монтаж системы автоматического регулирования начинается с установки в распределительном шкафу на din-рейке клеммной колодки.

Она монтируется непосредственно над распределительным коллектором.

Сначала к этой колодке подводите сетевое напряжение.

Затем на обратную гребенку распределительного коллектора устанавливаются сервоприводы.

Они присоединяются двухжильными кабелями, к соответствующим клеммам.

Следует обращать внимание, чтобы все сервоприводы отопительных контуров одного помещения, подключались на колодке к клеммам одного терморегулятора.

В отапливаемых помещениях монтируются сами терморегуляторы.

Они устанавливаются на высоте от пола в 130см.

При этом соблюдайте правила и не размещайте их там, где возможно влияние посторонних факторов на реальную температуру в комнате.

Ошибка №7 — не правильно выбранное расположение терморегуляторов.

• за занавесками

• под прямыми лучами солнца

• в местах с высокой влажностью

• вблизи посторонних источников света или тепла

• на сквозняке

• на наружной стене

Клеммная колодка Rehau позволяет безопасно и надежно произвести коммутацию системы автоматического регулирования в распредшкафу. А клеммы с пружинными зажимами облегчают монтаж проводов.

К колодке можно подключать до 12 сервоприводов и 6 терморегуляторов напряжением 220В и 24В.

В этой автоматике интегрировано переключение режимов отопления и охлаждения.

Сам терморегулятор необходим для контроля и поддержания заданной температуры в помещении. Управление происходит с помощью кнопок.

Терморегулятором можно выставить желаемую температуру в комнате с точностью до 0,5 градуса, а также:

• управлять несколькими сервоприводами

• отображать текущую температуру

• устанавливать режим с постепенным понижением температуры

Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф.

На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.

Источник – Forumhouse

Монтаж коллектора отопления теплого пола в Подольске, замена, подключение, цена, стоимость, расценки

     Составление проекта и установка теплого пола своими силами представляет собой серьезную процедуру, и к ней нужно подойти со всей ответственностью. Для тех, кто принял решение сам выполнять монтаж коллектора отопления цена которого ему не по карману, должен учесть все тонкости и детали, в противном случае не факт, что система отопления будет функционировать соответствующим образом.

Кроме того, что владельцам жилища следует предварительно определиться с материалом труб и спроектировать их размещение, имеет значение равномерное расположение теплоносителя по всей площади системы. С этой целью и выполняется монтаж коллектора
системы отопления. Его основное предназначение – поддержание требуемого баланса тепла внутри системы.

Что представляет собой коллектор?

С учетом того, что для оптимальной работы системы теплого пола в целом требуется изначально продумать одновременное наличие 2-3 точек ввода теплоносителя, лучше всего с самого начала представлять как конкретно будет выполняться его распределение в рамках системы.

Обычно, коллектор состоит из 2-х гребенок, посредством одной из них осуществляется транспортировка воды из отопительной системы в трубопровод (для теплого полового покрытия). Назначение второй при этом – совмещение обратных потоков отработанной (остывшей) жидкости теплоносителя.

Монтаж коллектора отопления: важные нюансы

Существует возможность подключения до 9-ти контуров на 1 коллектор. По этой причине, при наличии большого количества контуров, требуется сделать 2 либо более коллектора.

    Коллектор, предназначенный для системы теплых полов, рекомендуется разместить, насколько это возможно, в середине постройки, чтобы добиться одинаковой длины всех контуров. Это требуется для обеспечения эффективного прогрева и для того, чтобы обусловить равномерность сопротивлений гидравлики внутри трубопровода. При условии приблизительной идентичности длины петель, появляется возможность не использовать датчики протока.

    Если сооружение включает 2 и больше этажа, то лучше всего разместить коллектор под лестницей – тут будет организован прекрасный доступ к нему и к тому же, мало кто ходит.

    Расположить коллектор рекомендуется в самой высокой точке системы с целью устранить воздух из трубопровода. В таком случае коллектор схема монтаж отопления, в соответствии с которой вы будете выполнять все работы, будет предусматривать установку автоматического воздухо-отводчика и какие-либо сложности с завоздушиванием не возникнут.

Разрешается ли монтаж коллектора ниже, нежели уровень теплых полов?

   Случается, возникает необходимость в установке коллектора не на уровне теплого пола, а ниже этажом, к примеру, коллектор отопления распределительный для монтажа котельной располагается на 1-м этаже, а полы на 2-м. Может быть, у вас просто нет желания, чтобы коллектор был размещен там, где вы проживаете, и по этой причине было бы лучше выполнить его монтаж в подвальном помещении. Здесь нет ничего удивительного.

    Монтаж осуществляется также как и в иных условиях. Сложность исключительно в том, что не будет соответствующего воздухообмена, если выполнить установку воздухоотводчика на коллектор. Выходит, что его необходимо поставить на трубе, соединяющей раскатанные петли для всех помещений и коллектор.

Важно, чтобы установка воздухоотводчиков была выполнена на все имеющиеся петли. Т.е. Количество воздухоотводчиков должно соответствовать числу контуров. А теперь задумайтесь, есть ли смысл выполнять монтаж коллектора под уровнем теплых полов?

Как выполняется установка такой конструкции, как коллектор?

1.       Что относительно монтажа коллекторного шкафа (в случае необходимости). Шкаф следует ставить на высоте, соответствующей высоте поверхности пола, который планируется проложить. Если в коллекторе шкаф не предусмотрен, то он прикрепляется на высоте не менее 10 см от основы.
2.       Собираем коллектор. В случае самостоятельной сборки коллектора, а не приобретения готовой конструкции. Как бы там ни было, следует выбирать это устройство в соответствии с требуемым количеством контуров.

Коллекторы имеет внешнюю резьбу в три четверти и внутреннюю такого же диаметра.

    Во время подсоединения коллектора к трубе из полипропилена, которая объединена с другой стороны с котлом, используется разъемное соединение. Подобное соединение включает:

• Накидную гайку.
• Уплотнитель, выполненный с использованием резины.
• Втулку.
• А также крепежную гайку.

     Разъемное соединение следует накрутить с помощью гайки на внешнюю резьбу конструкции коллектора. С противоположной стороны прикрепляется муфта из полипропилена. Дальше стоит прикрепить к коллекторам оборудование, которым он комплектуется.

На обратном коллекторе требуется установка стандартного шарового крана – для залива/слива отопительной системы.

    Не забываем относительно подмотки резьбы в местах, в которых это обязательно нужно сделать. Как разобраться, существует ли возможность не использовать подмотку? Предельно легко: если имеется резиновый уплотнитель, то в подмотке отсутствует необходимость, а при отсутствии такого резинового кольца – подмотка является обязательной.


  По факту окончания сборки коллекторы стоит разместить в шкафу – для этого в данной конструкции имеются направляющие, перемещаемые в горизонтальном положении на требуемое расстояние.

    Промежуток между направляющими обуславливается длиной коллектора. На них же присутствуют и болты с гайками, при помощи коих и происходит прикрепление коллекторов.

   При отсутствии в перспективе шкафа, фиксация коллектора происходит на какой угодно высоте, комфортной для последующего подключения к трубопроводу.

    Высверливаем отверстие под дюбель глубиной в 1,5 раза больше, нежели длина самого дюбеля – дабы пыль, образовавшаяся в ходе сверления, которая полюбому останется в отверстии, не стала преградой для забивания дюбеля на 100%.

    Вот мы и закончили все работы по монтажу коллектора отопления. Если же для вас подобная процедура показалась чрезмерно сложной, вы можете обратиться к нам за помощью. Мы выполним все работы качественно и в короткие сроки. Расценки на монтаж коллектора с помощью специалистов нашей компании указана на нашем сайте



Теплые полы обычно состоят из нескольких пластиковых трубных петель и теплой водой, которая в процессе нагревается и возвращается через заднюю часть энергосистемы. Коллектор является своеобразным блоком, который контролирует работу систем напольного отопления. Для регулировки температуры предусмотрен расход в коллекторе. Эти устройства управляют потоком охлаждающей жидкости, в данном случае водой. Установка сборного коллектора и сборщика не легкая работа. Мы можем предложить вам свои услуги, когда необходим монтаж коллектора отопления теплого пола. Заказать услугу можно по телефону либо в режиме онлайн.

Теоретически, можно отказаться от профессиональной установки в коллекторе расходомера. Однако, если вы не установите это устройство, выполните следующие действия:

• в разных температурных зонах будут разные температуры;
• возможный избыток электроэнергии для нагрева воды в системе;
• различные схемы нагреваются неравномерно.

При установке пола с горячей водой он должен стремиться к тому, чтобы контуры трубы были примерно одинаковой длины. Это позволит снизить затраты на электроэнергию и обеспечить более точную регулировку температуры. У нас, сколько стоит монтаж коллектора отопления теплого пола, известно клиентам. Мы располагаем подобную информацию всегда на своем сайте, поэтому все наши клиенты полностью осведомлены с нашим действующим прейскурантом.

Установка сборного коллектора и сборщика

Устанавливая у себя теплый пол, нужно, как минимум, проконсультироваться с мастером по поводу дальнейшей эксплуатации. Если вы хотите получить комфорт и выгоду максимально, тогда вам необходим наш монтаж коллектора отопления теплого пола, цена которого доступная.

Тёплый пол –  это очень удачный вариант отопления дома. Система теплого пола состоит из коллектора и подключенных к нему труб, вмонтированных в напольное покрытие. Для того, чтобы правильно произвести монтаж тёплого пола, необходимо подготовить следующие материалы:

• коллектор, к которому будет осуществляться подключение всей системы, а также регулироваться различные параметры водяного тёплого пола (монтаж коллектора отопления теплого пола сколько стоит);
  • трубы для прокладки теплого пола. Лучше использовать трубы сшитого полиэтилена, например, трубы немецкой фирмы Rehau, которые обладают множеством преимуществ. Они достаточно устойчивы проявления внешней среды, на стенках не образуется налет, они обладают высокими характеристиками долговечности;
  • теплоизоляционные материалы, которые необходимы для правильного монтажа водяного теплого пола;
  • гидроизоляционные материалы.

Монтаж водяного теплого пола осуществляется в следующем порядке:

• укладка теплоизоляционного слоя;
• гидроизоляция;
• монтаж труб;
• подключение труб к коллектору;
• укладка армирующей сетки;
• бетонная стяжка пола;
• тестирование качества.

Чтобы правильно установить коллектор, необходимо следовать инструкции производителя или нанять для этой работы профессиональных сантехников и заказать монтаж коллектора отопления теплого пола. Коллектор крепится на стену, затем к нему подключаются трубы, идущие от тёплого пола. Когда вы будете выбирать модель коллектора, учтите количество отверстий на коллекторе которое должно соответствовать количеству труб, которые вы будете к нему подключать монтаж коллектора отопления теплого пола цена.



что такое коллектор + его обустройство © Геостарт

Выбор расходомера для водяного теплого пола

Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом

Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика

При выборе устройства нужно учитывать площадь системы трубопровода

Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания

Монтаж коллектора теплого пола

Монтаж коллектора и подключение контуров тёплого пола

Watch this video on YouTube

Собрав основные элементы, можно переходить к монтажу и подключению коллектора тёплого пола. Процесс состоит из нескольких шагов:

• Расположение и место установки. Стандартная высота крепления коллектора на стене от основания пола составляет 500 — 1000 мм, ниже устанавливать не следует, так как соединять с ним трубы пола будет затруднительно. Кроме того, он должен размещаться так, что длина всех петель было одинаковой, и к нему должен быть свободный доступ, лучше посередине комнаты.
• Установка шкафа для коллектора. На запланированном участке производится монтаж коллекторного шкафа, обычно его размер 1 на 1 м, с толщиной стенок 12 см. Он может размещаться в оборудованной нише или закрепляться прямо на стене. Поверхность стены должна быть ровная, иначе возможны сбои в работе конструкции.

Крепление гребёнки в коробе. Шкаф оснащён специальными направляющими, их можно передвигать на требуемое расстояние, это зависит от длины коллектора. На них имеются крепежи — болты, с помощью которых и фиксируется устройство в коробе.

Монтаж насоса и клапанов (двух или трёхходового) осуществляется согласно запланированной схеме. На трубе подачи, которая идёт от котла, сначала монтируется клапан имеющий термоголовку, затем устанавливается насос на фланцы с накидными гайками, он должен размещаться между клапаном и коллектором. Нельзя производить монтаж насоса перед запорной арматурой, тогда клапан не будет функционировать, и вода пойдёт не правильно.

Подключение ТП к коллектору

Подключать контуры тёплых полов к отводам гребёнки надо при помощи резьбового соединения под евроконусом. Чаще, евроконус имеет диаметр 17 мм, при том, что шланг пола 16 мм. Поэтому, потребуется откалибровка его под данный размер. Затем:

на трубку необходимо надеть накидную гайку, вставить обжимное кольцо и упорную втулку;

в ручную подсоединить конец шланга к штуцеру гребёнки;

окончательно затянуть двумя ключами — одним осуществляется фиксация шестигранника на штуцере, другим затягивается соединение.

Настройка коллектора

Коллектор для теплого пола. Три способа настройки расходомеров.

Watch this video on YouTube

Процесс настройки коллектора для водяного тёплого пола делается согласно следующей инструкции:

• удаление колпачка с запорной арматуры;
• закрепление вентиля шестигранником;
• определение числа оборотов для конкретной петли;
• прокручивание вентиля на вычисленное количество раз.

Остальные контуры тёплого пола настраиваются также.

От того, на сколько точно сделана настройка, зависит срок службы и качество работы пола.

Нюансы самодельной работы

Главным условием для корректной работы отопления является создание в системе гидравлического баланса. Кольцевой коллектор для отопления должен иметь такую же пропускающую способность входящего патрубка (сечение основной трубы, подведенной к подающей магистрали) как и сумма тех же показателей во всех контурах. К примеру, для системы, имеющей 4 контура, это выглядит так:

D = D1 + D2 +D3 +D4

Изготавливая коллектор отопления своими руками, помните, что расстояние между подающим и обратным участком трубы должно составлять величину, равную не менее шести диаметрам гребенки.

При монтаже устройства учитывают следующие нюансы :

• электрический бойлер или газовый котел подключают к верхним или нижним патрубкам
• циркуляционный насос врезается только с торцевой стороны гребенки
• отопительные контуры подводят к верхней или нижней части коллектора.

Для отопления дома с большой площадью, циркуляционные насосы устанавливают на каждый контур. Кроме того, для выбора оптимального объема теплоносителя, на каждом входном и выходном патрубке устанавливают дополнительное оборудование – балансировочные расходомеры и клапаны для регулировки. Эти приспособления ограничивают приток горячей жидкости к отдельно взятому патрубку.

Чтобы коллектор котельной разводки выполнял возложенные на него функции в полном объеме, нужно чтобы длина всех подведенных к нему контуров была приблизительно одной длины.

Можно дополнительно (но необязательно) при изготовлении коллекторов отопления оборудовать смесительный узел. Он состоит из труб, которые соединяют между собой входную и обратную гребенку. В этом случае, для регулирования количества холодной и горячей воды в процентном соотношении, монтируют двух или трехходовой клапан. Он управляется сервоприводом закрытого типа, на который поступает сигнал от установленного в контуре отопления датчика температуры.

Вся эта конструкция позволяет регулировать температуру нагрева того или иного помещения или отдельного контура. Если на коллектор в котельной поступает слишком горячая вода, то в систему увеличивается приток холодной жидкости.

Для сложной системы отопления, в которой установлено несколько коллекторов, устанавливают гидрострелку. Она улучшает работу распределительных гребенок.

Коллектор для котельной, который вы изготовите самостоятельно, обеспечит нормальное функционирование отопления только в случае точного подбора параметров обводки системы. Поэтому сначала нужно доверить расчеты профессионалу, а потом уже приступать к работе.

Помните, что комфортная температура в доме зависит от множества факторов. Только полностью сбалансированная система обеспечит корректную работу отопления.

Зачем нужен коллектор, принцип работы

Устройство данного сантехнического прибора очень простое. По сути, это кусок трубы большого диаметра, оснащенный резьбовыми штуцерами для подключения контуров водяной системы. Длина гребенки отопления зависит от числа присоединений, основная линия обычно подводится к торцу.

Что происходит в коллекторе, куда поступает вода из 2…10 параллельных ветвей:

1. Из нескольких магистралей в сборный трубопровод попадает теплоноситель с различными параметрами – температурой, скоростью течения, расходом за единицу времени.
2. В большом проходном сечении гребенки скорость движения воды снижается, уменьшается гидравлическое сопротивление.
3. Смешиваясь в главной камере, разные потоки обретают на выходе одинаковую температуру и скорость.

Схема работы коллекторной трубы для сбора теплоносителяИтак, задача коллектора – сбор теплоносителя, выравнивание его параметров и отправка обратно в котел по основной линии. Без гребенки не обойтись, когда нужно свести в один трубопровод несколько магистралей с разным расходом воды, гидравлическим сопротивлением и протяженностью. Попробуйте соединить такие ветви на тройниках — 2–3 контура сразу перестанут нормально работать.

Распределительный коллектор отопления действует аналогичным образом, только в обратном направлении. Вода от котла, медленно протекающая через основную камеру, расходится в требуемом количестве по второстепенным линиям.

Одна голая труба с отростками малополезна без сопутствующей арматуры – кранов, клапанов и прочих элементов. Коллекторный узел в сборе помогает решить несколько важных задач:

• регулировать количество теплоносителя по каждой ветви, балансировать их между собой;
• путем подмеса снижать температуру подаваемой воды и поддерживать ее на заданном уровне;
• опорожнять систему, сбрасывать воздух;
• автоматически управлять микроклиматом каждого помещения, используя комнатные терморегуляторы.

Что такое отопительный коллектор?

Отопительным коллектором называется устройство, задача которого — правильное распределение теплоносителя по отопительной системе частного дома. Коллектор помогает рационализировать обогрев жилья, позволяя меньше тратить на потреблении топлива, следовательно, экономить денежные средства. Он представляет собой:

• две трубы для горячего и отработанного теплоносителя;
• трубы, по которым будет распределяться жидкость до всех элементов системы отопления;
• трубы, предназначенные для возврата остывшего теплоносителя обратно до котла;
• насосы;
• регуляторы.

Такое устройство обычно изготавливается из металлических труб, но цена таких изделий будет довольно высокой, потому что если ваше помещение большое, то понадобиться много материала.

Коллектор для системы отопления

Совет: Если вам бюджет не позволяет подключить каждый элемент в коллектор для отопления, есть вариант использовать полипропиленовые трубы.

Преимуществом такого устройства являются:

• равномерное распределение теплоносителя в трубопроводе;
• полноценный прогрев всего помещения, а не только определенных его мест;
• повышение эффективности гидравлической отопительной системы;
• снижение потребления топлива;
• возможность доустановить на коллектор дополнительные отводы для трубопровода, если вы хотите добавить элементов в разводку.

Монтировать коллектор на систему отопления лучше всего в специальном шкафчике, который будет защищать, и скрывать систему от попадания пыли или прочих воздействий. Желательно, чтобы такой агрегат монтировался в котельной или отдельном помещении, но ничего страшного не произойдет, если вы просто закрепите коллектор на стенке возле отопительного котла.

На что следует обратить внимание

Любые гелиоустановки характеризуются номинальной мощностью, которая обозначается в киловаттах. Это количество энергии, которое вырабатывается при ярком солнце в зените. Это означает, что эффективность системы будет снижаться утром и вечером. Ночью, скорее всего, можно будет использовать горячую воду только из бойлера, где вода копилась на протяжении целого дня.

Выбирая модель коллектора, обратите внимание на то, можно ли его использовать в зимний период. И на то, какая мощность должна быть у системы, к которой коллектор подключается. Установка коллекторов обычно осуществляется на крышу или на каркас, который монтируется отдельно

Установка коллекторов обычно осуществляется на крышу или на каркас, который монтируется отдельно.

Отопление от солнца: за и против

Если говорить об использовании солнечной энергии для отопления, то нужно иметь в виду, что существуют два разных устройства для преобразования солнечной энергии:

Оба варианта имеют свои особенности. Хотя сразу нужно сказать, какой бы из их вы ни выбрали, не спешите отказываться от той системы отопления, которая у вас есть. Солнце встает, конечно, каждое утро, но вот не всегда на ваши солнечные элементы будет попадать достаточно света. Самое разумное решение — сделать комбинированную систему. Когда энергии солнца достаточно, второй источник тепла работать не будет. Этим вы и обезопасите себя, и жить будете в комфортных условиях, и сэкономите.

Если желания или возможности ставить две системы нет, ваше солнечное отопление должно иметь, как минимум, двукратный запас по мощности. Тогда точно можно сказать, что тепло у вас будет в любом случае.

Достоинства использования солнечной энергии для отопления:

Недостатки:

• Зависимость количества поступающего тепла от погоды и региона.
• Для гарантированного отопления потребуется система, которая может работать параллельно с гелиосистемой отопления. Многие производители отопительного оборудования предусматривают такую возможность. В частности европейские производители настенных газовых котлов предусматривают совместную работу с солнечным отоплением (например, котлы Baxi). Даже если у вас установлено оборудование, у которого такой возможности нет, можно согласовать работу отопительной системы при помощи контролера.
• Солидные финансовые вложения на стартовом.
• Периодичное обслуживание: трубки и панели нужно очищать от налипшего мусора и мыть от пыли.
• Некоторые из жидкостных солнечных коллекторов не могут работать при очень низких температурах. В преддверии сильных морозов жидкость приходится сливать. Но это касается не всех моделей и не всех жидкостей.

Теперь рассмотрим подробнее каждый из типов солнечных нагревательных элементов.

Солнечный коллектор

Благодаря использованию солнечного коллектора можно использовать его энергию на отопление или подогрев воды. Но такая покупка не всегда окупается. Солнечных дней в году не так уж и много, даже в южных районах, поэтому энергии будет вырабатываться мало. А цена на солнечный коллектор очень высокая.

В тех районах, где достаточно солнца, возможно использование такого коллектора для подогрева воды. Оптимально будет его использовать в тех местах, где отсутствует газ. В летний период можно отказаться от пользования котла. Солнечный коллектор будет хорошо справляться с задачей по подогреву горячей воды.

Принцип работы коллектора отопления

Коллекторная система отопления не годится для квартир в многоквартирных домах, зато идеально подходит для домов частной застройки. Монтируя такую систему, необходимо учитывать клапан, который устанавливается с целью отвода воздушных пузырьков, монтируется к трубе, которая собирает охлажденную жидкость (обратку).

Особенности:

1. Расширительный бак, который ставится на систему должен иметь объем более, чем на 10% больше, чем объем воды во всей системе. Такие приборы стоят недешево.
2. Бак для расширения воды монтируется на трубу обратной подачи. Циркуляционный насос монтируется после бака. Это необходимое требование связано с техническими особенностями бака. Для них недопустима турбулентность, которая возникает в потоках воды.
3. Циркуляционный насос можно устанавливать в любом месте, но правильнее будет поставить его на трубу обратки. Там проходит остывшая вода, а это продлит срок службы устройства.
4. Чтобы не допустить сбоев при функционировании системы, необходимо убедиться, что вал насоса расположен горизонтально.

К недостаткам ПВХ труб относится высокая цена. В домах частного сектора разумнее использовать трубы из сшитого полиэтилена. Такой вид труб поможет сэкономить, не жертвуя качеством отопления. Её оптимальная температура 95 ᵒС, рабочее давление 10 кгс/см2, а длинной она 200 м. Поставляется такая труба в бухтах. Ещё один плюс таких труб – это обладание механической памятью. После того, как произведено растяжение с помощью экстендера, она вставляется в отверстие штуцера. Скоро труба примет нужную форму.

Что такое коллектор?

Устанавливая водопровод с нуля или меняя старый, необходимо продумать расположение всех потребителей: унитаза, умывальника, стиральной машины.

В обычной квартире сантехприборов количество варьируется от четырех до десятка. Опытные сантехники рекомендуют своим заказчикам устанавливать коллектор для воды.

Коллектор воды – это своеобразный распределитель, который является важным сантехническим элементом системы холодного и горячего водоснабжения, отопления. Его устанавливают на центральный стояк и скрывают в сантехническом шкафу. Доступ к распределительной гребенке не должен закрываться мебелью или зашиваться наглухо в стену. Однако профессиональные ремонтники придадут инженерному узлу эстетичный внешний вид.

Выбор труб

До начала работ, непосредственно связанных с созданием системы теплоснабжения, требуется выполнить согласования основных параметров трубопроводов. Прежде всего, источник тепловой энергии, входы и выходы в коллектор, а также трубопровод должны быть одного диаметра. В противном случае при использовании труб разного диаметра применяют переходники. Их установка требует дополнительных материальных затрат и времени для проведения монтажа.

Трубы подачи и обратки, по которым движется жидкий теплоноситель, делают из разных материалов, но специалисты рекомендуют пользоваться полипропиленовыми трубами (подробнее: «Монтаж системы отопления из полипропиленовых труб своими руками «).

Их преимущество заключается в доступности, практичности и простоте использования при проведении монтажных работ. Подбор труб из полипропилена следует выполнять на основе гидравлических расчетов.

Несоблюдение требуемых диаметров для труб приводит к таким негативным последствиям как:

• нарушение циркуляции теплоносителя;
• завоздушивание отопительного контура;
• неравномерный обогрев.

Нюансы самодельной работы

Главным условием для корректной работы отопления является создание в системе гидравлического баланса. Кольцевой коллектор для отопления должен иметь такую же пропускающую способность входящего патрубка (сечение основной трубы, подведенной к подающей магистрали) как и сумма тех же показателей во всех контурах. К примеру, для системы, имеющей 4 контура, это выглядит так:

D = D1 + D2 +D3 +D4

Изготавливая коллектор отопления своими руками, помните, что расстояние между подающим и обратным участком трубы должно составлять величину, равную не менее шести диаметрам гребенки.

При монтаже устройства учитывают следующие нюансы:

• электрический бойлер или газовый котел подключают к верхним или нижним патрубкам
• циркуляционный насос врезается только с торцевой стороны гребенки
• отопительные контуры подводят к верхней или нижней части коллектора.

Для отопления дома с большой площадью, циркуляционные насосы устанавливают на каждый контур. Кроме того, для выбора оптимального объема теплоносителя, на каждом входном и выходном патрубке устанавливают дополнительное оборудование – балансировочные расходомеры и клапаны для регулировки. Эти приспособления ограничивают приток горячей жидкости к отдельно взятому патрубку.

Чтобы коллектор котельной разводки выполнял возложенные на него функции в полном объеме, нужно чтобы длина всех подведенных к нему контуров была приблизительно одной длины.

Можно дополнительно (но необязательно) при изготовлении коллекторов отопления оборудовать смесительный узел. Он состоит из труб, которые соединяют между собой входную и обратную гребенку. В этом случае, для регулирования количества холодной и горячей воды в процентном соотношении, монтируют двух или трехходовой клапан. Он управляется сервоприводом закрытого типа, на который поступает сигнал от установленного в контуре отопления датчика температуры.

Вся эта конструкция позволяет регулировать температуру нагрева того или иного помещения или отдельного контура. Если на коллектор в котельной поступает слишком горячая вода, то в систему увеличивается приток холодной жидкости.

Для сложной системы отопления, в которой установлено несколько коллекторов, устанавливают гидрострелку. Она улучшает работу распределительных гребенок.

Коллектор для котельной, который вы изготовите самостоятельно, обеспечит нормальное функционирование отопления только в случае точного подбора параметров обводки системы. Поэтому сначала нужно доверить расчеты профессионалу, а потом уже приступать к работе.

Помните, что комфортная температура в доме зависит от множества факторов. Только полностью сбалансированная система обеспечит корректную работу отопления.

Нюансы организации такой системы

Для малоэтажного коттеджа или частного дома коллекторная система отопления считается самой надежной и эффективной. Ее обустройство обойдется дороже, чем монтаж двух или однотрубной системы. И это можно считать единственным значимым недостатком устройства.

При планировании коллекторной разводки следует учесть, что она не сможет функционировать без циркуляционного насоса. Кроме того, ее монтаж отличается трудоемкостью и сложностью. Лучше доверить его профессионалам, если нет опыта строительных работ. Для установки системы потребуется большое количество труб, так как должна быть выполнена индивидуальная разводка от коллектора к каждому прибору отопления.

Устройство коллекторной системы отопления

Схема коллекторной системы отопления

Понятно, что главной деталью в коллекторной системе отопления будет собственно коллектор. Коллекторная схема отопления оснащается двумя коллекторами — подающим и обратным. Cам коллектор представляет собой трубку из которой выходят несколько веток, от двух и больше. Коллектор можно скрыть в нише стены или же удобно спрятать его в специальный шкафчик. От коллектора к радиатору напрямую идут две трубы, подающая и обратная. Зачастую коллекторная система требует установки циркуляционного насоса для создания дополнительной циркуляции в системе.

Создавая дополнительную циркуляцию можно добиться многих положительных фактов. Например это упростит, избавит от необходимости использования большего числа материала. Также это уменьшает разность температур в подающей и обратной трубах. Все это делает систему более эффективной и позволит в большей степени регулировать нагрев.

Трубы к каждому радиатору можно спрятать под полом или в стене. Каждый радиатор в таком случае выступает отдельной отопительной единицей. Каждый отвод в коллекторе можно снабдить запорной арматурой. Отделив каждый радиатор шаровым краном, можно более тонко регулировать нагрев помещения, при необходимости убавив, а то и вовсе отключив один из радиаторов. Так как после коллектора каждая ветка отделена, ее можно снабдить дополнительными циркуляционными насосами или краном с автоматикой.

Коллекторная система отопления может применяться для однотрубных горизонтальных разводок и практически полностью заменили тройниковые горизонтальные схемы.

Большую популярность набирает один из подвидов коллекторной системы отопления – “теплый пол”. Это возможность полностью отказаться от схемы использующей радиаторы. При этом вся разводка прячется под пол. Отопительные кольца, при грамотном расположении, помогут добиться лучшего эффекта, чем от использования радиаторов. Может использоваться, как дополнительная система отопления или же полностью заменить классическую.

Типы коллекторных электродвигателей

По конструкции статора коллекторный двигатель может быть с постоянными магнитами и с обмотками возбуждения.

Коллекторный двигатель с постоянными магнитами

Коллекторный двигатель постоянного тока (КДПТ) с постоянными магнитами является наиболее распространенным среди КДПТ. Индуктор этого двигателя включает постоянные магниты, которые создают магнитное поле статора. Коллекторные двигатели постоянного тока с постоянными магнитами (КДПТ ПМ) обычно используются в задачах не требующих больших мощностей. КДПТ ПМ дешевле в производстве, чем коллекторные двигатели с обмотками возбуждения. При этом момент КДПТ ПМ ограничен полем постоянных магнитов статора . КДПТ с постоянными магнитами очень быстро реагирует на изменение напряжения. Благодаря постоянному полю статора легко управлять скоростью двигателя. Недостатком электродвигателя постоянного тока с постоянными магнитами является то, что со временем магниты теряют свои магнитные свойства, в результате чего уменьшается поле статора и снижаются характеристики двигателя.

Преимущества: лучшее соотношение цена/качество
высокий момент на низких оборотах
быстрый отклик на изменение напряжения

постоянные магниты со временем, а также под воздействием высоких температур теряют свои магнитные свойства

Коллекторный двигатель с обмотками возбуждения

• По схеме подключения обмотки статора коллекторные электродвигатели с обмотками возбуждения разделяют на двигатели:
• независимого возбуждения
• последовательного возбуждения
• параллельного возбуждения
• смешанного возбуждения

Двигатели независимого и параллельного возбуждения

В электродвигателях независимого возбуждения обмотка возбуждения электрически не связана с обмоткой якоря (рисунок выше). Обычно напряжение возбуждения UОВ отличается от напряжения в цепи якоря U. Если же напряжения равны, то обмотку возбуждения подключают параллельно обмотке якоря. Применение в электроприводе двигателя независимого или параллельного возбуждения определяется схемой электропривода. Свойства (характеристики) этих двигателей одинаковы .

4 Принцип составления схем разводки

Конкретных правил по составлению разводки коллекторного отопления нет. Расположить её можно и нужно в зависимости от индивидуальных особенностей определённого помещения.

Подключение допустимо только тогда, когда ещё на этапе проектирования многоквартирного здания были предусмотрены вентили для подключения любой разводки отопительной системы.

Таким образом, коллекторная схема отопления позволяет обогреть дом максимально эффективно, если в этом есть необходимость. То есть рациональность установки нужно просчитывать, в основном такое решение подходит для двух- или трёхэтажных домов.

Смесительные клапаны

С учетом необходимого эффекта есть различные способы подключения. Каждый из них в обязательном порядке подразумевает установку смесительных клапанов. Эти приборы необходимы для соединения горячей и холодной воды. Последняя подается из контура отопления, первая — из котла. Регулировать систему можно автоматически либо вручную, что требует дополнительной установки управляющего сервопривода. Бывает два типа смесительных клапанов.

Двухходовый сервопривод

Этот сервопривод также называется питающим. Его основное отличие от обычных вентилей состоит в возможности проводить воду только в одном направлении. При неверном обратном монтаже клапана он начинает неправильно функционировать и быстро выходит из строя.

“Питающий” – проводит воду только в одно направление

В качестве запорной части для него используется шар или специальный шток. Регулировка производится либо разворотом шара, либо перемещением штока. Для проведения этих манипуляций применяются электроприводы.

Самый популярный способ — термостатическая головка, оборудованная водяным датчиком, который производит регулярный контроль за температурой теплового носителя. С учетом полученных данных головка включает или отключает клапан. Так, из обратки теплоноситель подается регулярно, а из котла — только по мере надобности.

Принцип работы устройства объясняет основное преимущество коллектора, который оборудован питающим клапаном. Полы с этим оборудованием не перегреваются, это значительно увеличивает их время службы. Невысокая пропускная возможность клапана создает плавную регулировку температуры теплоносителя, значительные скачки в этом случае исключаются.

Питающие клапаны характеризуются легкостью в монтаже и последующей эксплуатации. Они довольно часто находятся в схеме самодельных коллекторов для теплого пола, но имеют некоторые ограничения в применении. Двухходовые устройства не советуют ставить в системах, которые работают в помещениях размером более 250 квадратных метров.

Трехходовые системы

Трехходовые элементы устроены по-другому. Это оборудование объединяет в себе работу перепускного подающего клапана и байпасного вентиля. Клапан состоит из корпуса с одним подающим и двумя выводными отверстиями. Для регулирования применяется или вращающийся шар, или специальный шток.

Особенность этого типа устройства состоит в том, что регулировочная часть перекрывает поток полностью, а распределяет поступающую воду, перемешивая ее. Температура корректируется автоматически, для этого клапан имеет приводную систему, принимающую сигналы с разных датчиков.

Подобные клапаны имеют сервоприводы

Как правило, трехходовые клапаны оборудуются сервоприводами, которые управляются термостатическими датчиками или погодозависимыми контроллерами. Сервопривод активирует запорный механизм, устанавливающийся в требуемое положение для получения необходимого показателя нагретого теплоносителя и обратки.

Погодозависимые контроллеры требуются для регулирования мощности системы с учетом погоды. Например, во время сильного похолодания помещение начнет остывать намного быстрей, то есть системе отопления будет гораздо трудней выполнять работу.

Чтобы облегчить задачу, нужно повысить затраты теплового носителя и увеличить температуру. К основным недостаткам трехходовых элементов относится значительная пропускная возможность. При этих условиях даже незначительное смещение в регулировке может привести к резкому изменению температуры воды.

Трехходовые элементы применяются для коллекторов, установленных в помещениях размером более 250 кв. м и систем с большим количеством контуров. Более того, они используются для конструкций, которые оборудованы погодозависимыми датчиками, определяющими требуемую температуру пола учитывая атмосферные условия.

Руководство по проектированию установок для предотвращения обратного потока

Дополнение к Руководству по управлению перекрестными соединениями 1981 г. – январь 1992 г.

Назначение

Целью этих руководящих указаний является дополнение и/или уточнение рекомендаций, изложенных в Руководстве по управлению перекрестными соединениями от января 1981 г. Эти руководящие принципы отражают принятые проектные соображения, основанные на опыте реализации программ и политик управления перекрестными соединениями, изложенных Американской ассоциацией водопроводных сооружений, Агентством по охране окружающей среды, Фондом управления перекрестными соединениями и гидравлическими исследованиями USC, а также государственными и местными департаментами здравоохранения. В ожидании внесения изменений в руководство эти рекомендации должны четко указывать, что представляют собой приемлемый дизайн и установка. Они требуют разумной интерпретации и будут обновляться по мере предложения новых проектных решений и технологий.

Общие сведения об установке

1. Зазоры

   Все узлы предотвращения обратного потока с двойным обратным клапаном (DCV) и зоной пониженного давления (RPZ) предназначены для работы в линии и должны быть установлены для предотвращения замерзания, затопления и механических повреждений с достаточным пространством для облегчения обслуживания и испытаний. В идеале установка не должна требовать платформ, лестниц или подъемников для доступа. Должны быть обеспечены достаточные зазоры от пола, потолка и стен для доступа к контрольным кранам и для ремонта и/или удаления предохранительного клапана и обратных клапанов; следующим образом:

   • Все узлы должны быть установлены на высоте центральной линии от 30 до 60 дюймов над полом. Любая установка на большей высоте должна быть снабжена стационарной платформой, переносными лесами или подъемником, отвечающим стандартам OSHA.
   • Все устройства RPZ должны иметь зазор не менее 18 дюймов между нижней частью предохранительного клапана и полом, чтобы предотвратить погружение и обеспечить доступ для обслуживания и предохранительного клапана.
   • Над узлом должно оставаться не менее 12 дюймов свободного пространства для обслуживания обратных клапанов и работы запорных клапанов.
   • Между передней стороной устройства и ближайшей стеной или препятствием должно оставаться не менее 30 дюймов свободного пространства.
   • Расстояние от задней стороны устройства до ближайшей стены или препятствия должно составлять не менее 8 дюймов. Этот зазор может потребоваться увеличить для моделей с установленными сбоку контрольными кранами или предохранительными клапанами, обращенными к задней стенке.
2. Прочие соображения
   • Все узлы должны быть надлежащим образом закреплены и/или закреплены для предотвращения бокового смещения. Подвески для труб, скобы, седла, стойки, опоры и т. д. должны использоваться для поддержки устройства и должны быть размещены таким образом, чтобы не препятствовать работе предохранительного клапана или доступу к нему.
   Фильтры
   • рекомендуется использовать перед каждой сборкой предотвращения обратного потока на водопроводных линиях, не предназначенных для пожаротушения. Никакой сетчатый фильтр не должен использоваться в противопожарной линии без одобрения страховых компаний или уполномоченного органа .
   • Размер узла должен определяться гидравлически с учетом как требований к объему обслуживания, так и потери напора узла. Потеря напора узла не обязательно направлена ​​пропорционально потоку. (См. кривые потери напора производителей).
   • Перед выбором и установкой ознакомьтесь с диапазонами температур в литературе производителя. Все узлы должны быть защищены от отрицательных температур, и если они установлены в месте, где температура достигает 100 градусов по Фаренгейту или выше, необходимо использовать узел с подогревом воды. Обратитесь к спецификациям производителей для получения рекомендаций.
   • Термическое расширение воды и/или гидравлический удар за узлом могут вызвать избыточное давление. Во избежание возможного повреждения системы и агрегата используйте гасители гидравлического удара, устройства защиты от перенапряжения или расширительные баки.
   • Все узлы должны быть указаны и установлены вместе с запорными клапанами с эластичным седлом, поставленными изготовителем как неотъемлемая часть узла.
   • Водопроводные линии следует тщательно промыть перед установкой узла. Большинство неудачных испытаний на новых установках являются результатом засорения одного из обратных клапанов или предохранительного клапана мусором.
   • Все узлы должны быть установлены горизонтально, если они специально не одобрены для вертикальной установки. (См. Технический справочник PWS-14).
   • Параллельные установки следует рассматривать на тех объектах, где водоснабжение не может быть прервано. Коллекторные установки также могут использоваться на любой водопроводной линии диаметром более 10 дюймов.
   • Сборки не должны устанавливаться в зонах, содержащих агрессивные, токсичные или ядовитые пары или газы, которые могут вывести сборку из строя или создать угрозу безопасности персонала.
   • Из-за особенностей конструкции узла с обратным потоком пониженного давления колебания давления подачи в условиях чрезвычайно низкого или статического расхода могут вызвать нежелательное капание и потенциальное загрязнение узла. Хотя не во всех случаях это эффективно, установка обратного клапана с мягким седлом непосредственно перед RPZ часто будет поддерживать постоянное давление в узле во время колебаний давления подачи.
   • Если расстояние между водомером и устройством превышает 10 футов, все открытые трубопроводы должны иметь трафаретную надпись «Подающая линия к предохранителю обратного потока – НЕ ВСТРЕЧАТЬ» с интервалом в 5 футов.
3. Дренаж

   Дренаж для узлов предотвращения обратного потока должен быть обеспечен для всех установок DCV или RPZ для размещения сброса во время испытаний или слива установки и для сбросов предохранительного клапана RPZ следующим образом:

   • Для устройств RPZ пропускная способность дренажа должна быть рассчитана на случай прерывистого сброса и в случае катастрофического отказа предохранительного клапана. Обратитесь к кривым потока производителей, чтобы определить максимальную скорость нагнетания в зависимости от давления подачи или давления на месте; в зависимости от того, что больше.
   • Слив из предохранительных клапанов должен быть легко обнаружен обслуживающим персоналом либо визуально, либо с помощью сигнализаторов уровня воды, световых индикаторов расхода и т. д.
   • Весь дренаж из РПЗ должен осуществляться самотеком. Дренажные насосы не допускаются, если они не рассчитаны на максимальную скорость сброса и , подключенную к источникам аварийного питания.
   • Между отверстием предохранительного клапана RPZ и любой нагнетательной трубой должен поддерживаться воздушный зазор. Воздушный зазор должен быть не менее чем в два раза больше эффективного открытия предохранительного клапана; но ни в коем случае не менее 1 дюйма.
   • Можно использовать фитинги с воздушным зазором производителя при условии, что они поддерживают надлежащий воздушный зазор и не закрывают или не закрывают предохранительный клапан. Эти фитинги рассчитаны только на прерывистый и низкий расход. Может потребоваться дополнительная пропускная способность дренажа, чтобы приспособиться к катастрофическому отказу предохранительного клапана.
   • Выпускной трубопровод от предохранительных клапанов должен заканчиваться как минимум на один дюйм выше любого стока в полу или другого приемного резервуара.
   • Отводящий трубопровод, присоединяемый к ливневой канализации, должен быть оборудован обратным клапаном.
   • Выпускной трубопровод, подсоединенный к канализации, должен быть заглушен и , оборудован обратным клапаном.
   • Сливной трубопровод из колодцев или других сооружений должен заканчиваться выше уровня земли в зоне, не подверженной затоплению (как правило, на один фут выше отметки 100-летнего наводнения). Конечный конец выпускного трубопровода должен иметь сетку от грызунов и, возможно, должен поддерживаться стеной оголовка. Также следует учитывать откидные клапаны для предотвращения проникновения холодного воздуха.
   • Все наружные водостоки не должны забиваться снегом в зимний период.
4. Приямковые установки

   В первую очередь из-за соображений доступа, безопасности и самотечного дренажа в приямках предпочтительно не устанавливать устройства предотвращения обратного потока. Однако там, где предлагается установка приямка, она должна быть спроектирована:

   • Водонепроницаемые люки или смотровые люки, возвышающиеся не менее чем на 6 дюймов над землей и расположенные таким образом, чтобы во время испытаний/техобслуживания в приямок попадал естественный свет.
   • С лестницами, стремянками или стремянками.
   • Для доступа крана при установке и демонтаже крупных узлов.
   • С достаточными горизонтальными и вертикальными зазорами для обеспечения доступа к устройству.
   • С полнопроходным экранированным самотечным дренажем, оканчивающимся выше уровня земли, для всех установок RPZ, как указано в требованиях к дренажу.
   • С дренажными насосами или самотечными сливами для всех установок DCVA.
   • Полы с уклоном для стока.
   • С надлежащим покрытием почвы для предотвращения замерзания.
   • С планировкой поверхности для отвода стоков от входа.
   • Полузаглубленные котлованы для установки берм могут быть необходимы для удовлетворения требований гравитационного дренажа.
5. Надземные установки — защитные ограждения

   Установка выше уровня земли, как правило, необходима для обеспечения самотечного дренажа устройств РПЗ. Дополнительные преимущества улучшенного доступа и повышенной безопасности также реализуются при установке выше уровня земли. Две компании, «Hot Box» и «Hydrocowl», разработали сборные изолированные кожухи, которые обеспечивают тепло, гравитационный дренаж и съемные панели доступа для обслуживания и тестирования. В качестве альтернативы можно использовать деревянный каркас, стекловолокно, сталь, кирпичную кладку или сборные железобетонные конструкции. Все ограждения должны быть спроектированы:

   • С высотой пола не менее 6 дюймов выше конечного уровня.
   • Для обеспечения достаточного свободного пространства вокруг устройства для доступа к контрольным кранам, запорным клапанам, обратным клапанам и предохранительному клапану.
   • С электронагревателями или греющими проводами для любого круглогодичного водоснабжения.
   • С приспособлениями для естественного или искусственного освещения.
   • С самотечными сливами полного потока в соответствии с требованиями дренажа.
   • С мерами безопасности, такими как запирание дверей и панелей, сигнализация потока или световые индикаторы потока, индикаторы питания и т. д.
6. Установка внутри здания

   В тех случаях, когда локализация на границе участка не может быть достигнута или от нее отказываются по уважительным причинам, часто желательна установка внутри здания, поскольку блок может быть установлен в техническом помещении или другом месте, где есть тепло и свет. Также должны быть соблюдены условия доступа и дренажа, а устройства должны быть расположены так, чтобы избежать электрических панелей, зон с чрезмерным нагревом и т. д.

   1. Наземные установки должны быть обеспечены достаточными зазорами, а слив может быть направлен на пол или в водостоки или через боковую стену выше уровня земли через экранированные жалюзи, шпигаты, патрубки с откидными клапанами и т. д. в соответствии с требованиями к дренажу.
   2. Для DCVA допускается установка ниже уровня земли или в подвале. RPZ разрешены только ниже уровня земли, если может быть выполнено одно или несколько из следующих условий:
      • Если предусмотрена адекватная гравитационная дренажная система для компенсации отказа предохранительного клапана.
      • Где установлены сигнализаторы уровня воды для обнаружения потока из устройства и оповещения обслуживающего персонала или персонала службы безопасности.
      • Если размеры дренажных насосов рассчитаны на отказ предохранительного клапана и подключены к аварийному источнику питания.
      • В тех случаях, когда площадь пола и объем под устройством могут быть использованы для сброса из-за неисправности предохранительного клапана. Для 2-дюймовых и менее единиц, как правило, приемлемо 2000 кубических футов. Для более крупных устройств время погружения устройства с учетом максимальной скорости разряда и площади/объема пола должно составлять не менее 8 часов.

      В любом из вышеперечисленных случаев владелец недвижимости должен быть проинформирован о возможном ущербе от воды в случае сброса.

7. Представление и утверждение планов

   В соответствии с разделом 10 руководства по контролю перекрестных соединений представление планов и спецификаций по установке узлов предотвращения обратного потока должно включать следующее:

   1. A план участка (в масштабе или с размерами) объекта, содержащий общую карту расположения, название и адрес объекта, границы собственности, здания, размер и расположение водопровода (водопроводов) и всех пожарных и бытовых водопроводов, колодцев счетчиков, дворовые трубопроводы и гидранты, соединение(я) насосов, межсоединения и расположение предлагаемых устройств предотвращения обратного потока.
   2. A сантехнический план этажа (вид в плане) или частичный план этажа с указанием водопроводных служб, названия и адреса объекта, расположения счетчиков воды, предлагаемых устройств предотвращения обратного потока, системы подкачивающих насосов, трапов в полу и всего близлежащего объекты (примеры: электрические щиты, котлы, чиллеры, накопительные баки, пожарные насосы, стояки пожарных спринклеров и т. д.). План должен быть нарисован в масштабе или с размерами , указанными от стен и всех близлежащих объектов.
   3. Вертикальный разрез предлагаемой установки с отметками от пола, потолка, внешнего уровня и всех близлежащих объектов.
   4. Все чертежи должны содержать название и адрес объекта, быть проштампованы и подписаны проектировщиком и иметь свободное место для штампов утверждения.
8. Отчет инженера

   К подаче плана должен быть приложен технический отчет. В отчете необходимо подробно описать проект . Элементы, которые должны быть включены или описаны в отчете, включают:

   1. Общее водопользование на объекте;
   2. Размер и описание всех пожарных и хозяйственно-питьевых служб;
   3. Количество этажей на объекте
   4. Фактический или предполагаемый максимальный расход;
   5. Давление – существующее и после установки противотока;
   6. Описание системы пожаротушения – указать номер A. W.W.A. Ороситель ручной М-14 класса обслуживания;
   7. Описание предлагаемой установки превентора обратного потока – указать расположение превентора обратного потока, дренажа, освещения, отопления, доступ к установке, площадь пола, на котором должен быть расположен превентор обратного потока;
   8. Описание существующей или предлагаемой системы бустерных насосов, отвечающее на следующие вопросы:
      1. После установки предлагаемых устройств предотвращения обратного потока будет ли достаточным чистый положительный напор на всасывании (NPSH), необходимый для правильной работы системы подкачивающих насосов?
      2. После установки устройства предотвращения обратного потока на линии всасывания системы подкачивающих насосов, будет ли система подкачивающих насосов работать должным образом при пиковых нагрузках, чтобы обеспечить достаточное давление для самого высокого возвышения и/или самого удаленного устройства крепления или для любой другой операции требует определенного давления? Примечание. Часть 9 Единых правил пожарной безопасности и строительных норм и правил штата Нью-Йорк.02.4c требует, чтобы минимальное давление на выходе воды в любое время было следующим:

         Крепление – клапан без промывки – 8 фунтов на кв. дюйм
         Крепление – промывочный клапан – 15 psi

      3. Имеется ли в системе подкачивающих насосов реле отключения давления на линии всасывания? Какова настройка давления переключателя? Существующий или предполагаемый выключатель должен быть установлен в следующее положение:

         Для отсечного выключателя, в котором превентор обратного потока расположен перед бустерным насосом (насосами) – установите на 10 фунтов на кв. дюйм.

         Для выключателя, в котором устройство предотвращения обратного потока расположено после бустерного насоса (насосов) – установите на 20 фунтов на квадратный дюйм.

   9. Необходимость в двойных превенторах обратного потока. Требуется ли объекту бесперебойная подача воды?
   10. Высота и расположение 100-летней поймы по отношению к объекту. Превентор обратного потока в зоне пониженного давления (RPZ) обычно должен быть установлен на 1 фут выше отметки 100-летней поймы.
   11. Инвентаризация любых существующих устройств сдерживания, включая марку, модель, размер и серийный номер устройства. Текущие ежегодные отчеты об испытаниях также должны быть представлены. Необходимо определить степень опасности для этих служб, чтобы гарантировать, что устройство обеспечивает надлежащую защиту.
9. Сертифицированные испытания и одобрение выполненных работ

   После утверждения планов и установки узла он должен быть проверен сертифицированным испытателем. Затем проектировщик (или поставщик воды) несет ответственность за подтверждение того, что установка была выполнена в соответствии с утвержденными планами; или опишите любые изменения или отправьте планы «Как построено» по мере необходимости.

   Первоначальные результаты испытаний и сертификация затем передаются поставщику воды и утверждающему агенту для выдачи Разрешения на завершение работ. DOH – Форма 1013 предназначена как для сертифицированных результатов испытаний, так и для сертификации проектировщиком установки.

   После выдачи Утверждения о завершенных работах узел должен проверяться не реже одного раза в год сертифицированным тестировщиком, а результаты сообщаться поставщику воды.

Теплые полы — Системы обогрева Unitherm

Идеальное дополнение к воздушному тепловому насосу — это теплые полы. Это связано с тем, что воздушные тепловые насосы более эффективны при более низкой температуре воды, а поскольку теплые полы работают при более низких температурах, чем радиаторы, понятно, почему они идеально подходят друг другу.

Теплый пол имеет более равномерное распределение тепла, так как в полу равномерно расположены трубы, которые излучают приятное мягкое тепло, которое дает теплый пол, который становится прохладнее на высоте потолка. Теплый пол, как правило, более эффективен, чем радиаторы, поскольку он работает при более низких температурах, а также освобождает ценное пространство на стене.

Существует ряд доступных вариантов установки, и в Unitherm у нас есть решения, соответствующие зданию.

Ниже вы найдете подробную информацию о конструкции пола и основных компонентах линейки систем водяного теплого пола Unitherm:

Загрузить техпаспорт

Загрузить техпаспорт

Uni-Staple

Система Uni-staple обеспечивает быстрый, гибкий и простой способ крепления трубопроводов системы теплого пола при укладке бесшовного пола. Скобы имеют зазубренный конец, который фиксируется в изоляции. Для дальнейшего ускорения процесса имеется степлер для труб. При подготовке к некоторым стяжкам может потребоваться полиэтиленовый лист/мембрана поверх изоляции перед скреплением трубы скобами.

Загрузить техпаспорт

Uni-Cliprail

Система Uni-Cliprail обеспечивает быстрый, гибкий и простой способ крепления трубопроводов системы теплого пола при укладке бесшовного пола. Cliprail имеет клейкую заднюю часть, которая фиксируется на изоляции. При подготовке к некоторым стяжкам может потребоваться полиэтиленовый лист/мембрана поверх изоляции перед скреплением трубы скобами.

Загрузить техпаспорт

Uni-Spider25 / Uni-Spider Slim20

Система Uni-Spider25 / Uni-Spider Slim20 состоит из ряда взаимосвязанных зубчатых панелей, конструкция которых позволяет избежать использования клипс и скоб для ускорения монтажа. система теплого пола. Он имеет клейкий слой на нижней стороне, чтобы гарантировать отсутствие смещения при заливке стяжки. Эта конструкция позволяет наливать очень тонкую стяжку поверх панели, чтобы получить минимально возможную толщину.

Загрузить техпаспорт

Uni-Foilboard20

Uni-Foilboard20 — это низкопрофильная, легкая система, идеально подходящая для всех типов установки, особенно там, где высота пола имеет первостепенное значение. На изоляционной панели предварительно вырезаются канавки, а затем термосклеивается отражающий слой из фольги, чтобы получить эффективную панель с высокой выходной мощностью. При использовании ковра или тонкого ламината необходимо использовать фанеру для пола толщиной 6 мм.

Загрузить техпаспорт

Uni-Gypsum18

Uni-Gyspum18 представляет собой низкопрофильную высокопроизводительную систему, изготовленную из армированного гипса. Фрезерованные на станке с ЧПУ панели с универсальным возвратом колбы разработаны для обеспечения оптимальной системы отопления. Существуют значительные преимущества экономии времени установки по сравнению с мокрой системой. При укладке плитки следует использовать эластичный клей.

Загрузить техпаспорт

Uni-Foilchip22

Uni-Foilchip22 — это конструкционная нагревательная плита, обеспечивающая быстрое равномерное распределение тепла, сухая конструкция и полностью пригодная для вторичной переработки. При толщине 22 мм перед укладкой любого напольного покрытия необходимо будет приклеить и механически закрепить фанеру толщиной 6 мм к ДСП. Его можно устанавливать на твердые, балочные и дощатые полы.

Загрузить техпаспорт

Uni-Joistplate

Uni-Joistplate представляет собой двухканальную алюминиевую диффузорную пластину, которая устанавливается между балками. Надрезы на балках должны выполняться в соответствии с действующими строительными нормами. Балки Web/Eco и двутавровые балки можно использовать без необходимости делать надрезы на балках. Эта конструкция идеально подходит для новых приложений сборки.

Загрузить техпаспорт

Uni-Pugscreed

Uni-Pugscreed можно использовать либо только со скобами, либо с помощью клипсы для дополнительной защиты трубы. Плотность стяжки может варьироваться в зависимости от толщины установленной стяжки. При установке в системе балочного перекрытия балки должны иметь правильный размер, чтобы выдерживать дополнительную нагрузку. На сплошной пол можно укладывать рейки, чтобы уменьшить толщину стяжки.

Загрузить техническое описание: PE-RTЗагрузить техническое описание: PEX-b

PEX-b 16 мм; PE-RT 12 мм

Наша многослойная труба для напольного отопления поставляется с 50-летней гарантией и соответствует стандартам ISO 9001 и DIN 4726. Наши 16-мм и 12-мм трубы доступны в бухтах различной длины. Мы бы порекомендовали пользователю De-Coiler при использовании больших катушек.

Загрузить техпаспорт

Uni-Mix LV

Uni-Mix LV предназначен для смешивания потока и обратки от вашего источника тепла для обеспечения постоянной температуры пола повсюду. С рабочим диапазоном 30-65° и полностью совместимым с ERP энергоэффективным циркуляционным насосом, а также портом для автоматического воздухоотводчика. Кроме того, он поставляется с компактным болтом на устройстве, который обеспечивает быструю и простую установку.

Загрузить техпаспорт

Коллектор из нержавеющей стали с динамической балансировкой

Коллектор из нержавеющей стали для систем UFH с динамической балансировкой потока и независимой настройкой для каждого отдельного контура, состоящий из:

• Напорный коллектор с расходомерами и функцией отключения жидкости
• Обратный коллектор с динамическими балансировочными клапанами и ручным маховиком (соединение M30 x 1,5 мм), подготовленный для термоэлектрического управления через приводы R473/R473M, которые можно установить после установки соответствующей кольцевой гайки R453FY002 (заказывается отдельно)
• Пара самоуплотняющихся наконечников со сливными кранами, ручными воздухоотводчиками и специальным ключом R74
• Металлические скобы R588Z
• R73PY010 Ключ для предварительной настройки

Напольные покрытия

Подробная информация о типичных напольных покрытиях при использовании в сочетании с системой подогрева пола Unitherm приведена ниже: предпочтительно, чтобы комбинированное значение tog было ниже 2,9. 0003

Твердая древесина – Твердая древесина должна быть высушена в печи при минимальном содержании влаги от 6% до 9%. Твердую древесину также следует хранить в сухом месте, акклиматизировать перед укладкой и установить датчик пола во избежание перегрева.

Ламинат – более стабильное напольное покрытие, чем массивная древесина, и более износостойкое. Ламинат можно легко укладывать на пол с подогревом в качестве плавающего пола или с помощью клея, но уточните у поставщика инструкции по укладке. Температура пола не должна превышать 27°C, поэтому во избежание перегрева необходимо установить датчик температуры пола.

Винил – Несмотря на то, что винил хорошо подходит для полов с подогревом, следует отметить, что температура пола не должна превышать 26°C, поэтому необходимо установить напольный датчик. Кроме того, перед укладкой винил необходимо акклиматизировать, развернув и разложив в помещении, в котором будет укладываться винил, не менее чем за 24 часа до фиксации.

Плитка – очень распространенное напольное покрытие с подогревом, так как плитка хорошо проводит тепло, а это означает, что система теплого пола будет работать более эффективно и быстрее нагреет помещение. Рекомендуется использовать развязывающую мембрану, поскольку она изолирует любое движение и, следовательно, защищает плитку от растрескивания.

Использование коллекторов в бытовых системах отопления

Что такое коллекторы отопления и почему их следует использовать?

Большинство из вас знают о Коллекторах, особенно в системах обогрева полов. В этой статье рассматривается все более широкое использование их в традиционных системах настенных радиаторов с появлением пластиковых труб.

Коллекторы произвели революцию в инсталляциях точно так же, как компьютерные кабели несколько лет назад изменили индустрию информационных технологий. Они позволяют перейти от традиционной «кольцевой» схемы к системе «звезда», что дает значительные преимущества в скорости установки системы и ее ввода в эксплуатацию.

Звездообразная сантехника

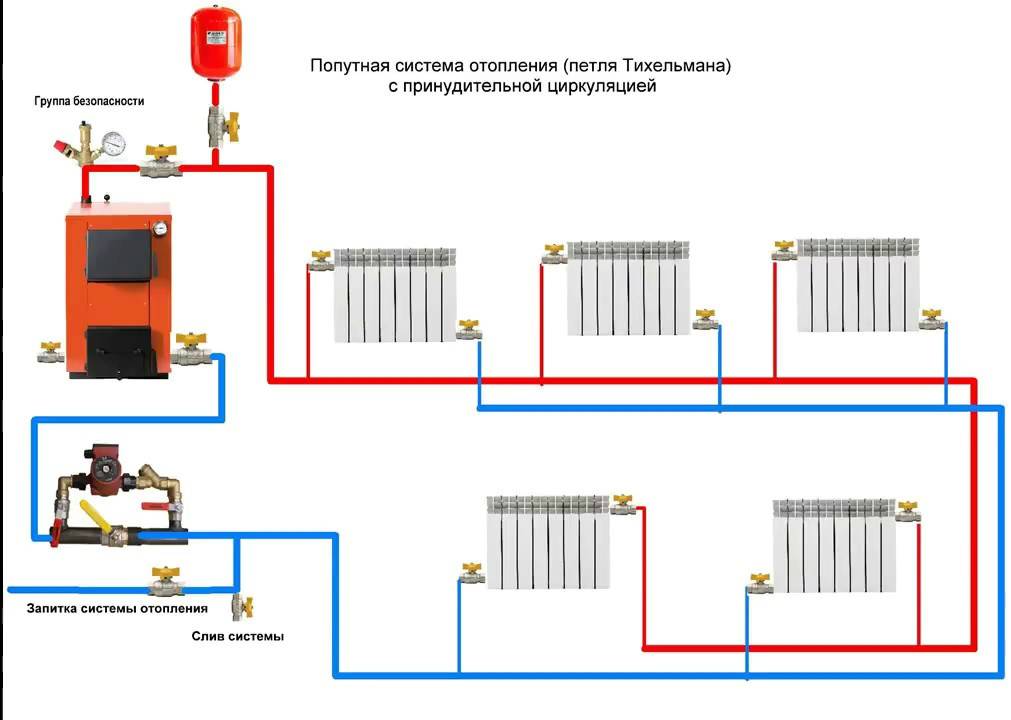

Кольцевая сантехника

Основные различия между традиционной кольцевой системой и звездообразной системой заключаются в следующем:

• Звездообразная система на основе коллектора может сократить время установки до 40 %. (в зависимости от выбора трубы). Как? Вы устраняете до 75% и более всех суставов. Требования к тройникам и отводам минимальны или отсутствуют (в зависимости от радиуса кривизны конкретной трубы, которую вы выбираете, в каждом случае см. данные производителей труб BS7291).
• Экономия средств за счет отказа от использования этих фитингов компенсируется увеличением необходимого метража труб и стоимостью самого коллектора.
• Остальные соединения ограничены настенными радиаторами и коллектором, что уменьшает количество труднодоступных соединений и сводит к минимуму возможность утечки.
• В случае утечки, если вы выбрали коллектор с изоляционным устройством, легко изолировать только текущую цепь, оставив остальную часть системы свободной для продолжения работы.
• Коллекторы обеспечивают централизованное управление. В зависимости от требуемой функциональности вы можете выполнять следующие функции из одного места: заполнение, слив, изоляция, гидравлическая балансировка, контроль расхода и температуры. Все это сокращает время установки, ввода в эксплуатацию и технического обслуживания на месте.
• Коллекторы должны быть установлены как часть первого ремонта, что позволит им играть ключевую роль в испытаниях под давлением. Вы можете изолировать этот момент и проверить установленный трубопровод под давлением.
• Коллекторы отопления обеспечивают независимые контуры подачи и возврата для каждого радиатора, что значительно упрощает контроль за потреблением энергии каждым радиатором. Гидравлическая балансировка между контурами проще, и ее также можно выполнять на коллекторе со встроенным расходомером.
• Центрально расположенные коллекторы значительно повышают скорость, с которой последний радиатор в традиционном «кольцевом» контуре получает горячую воду. Это позволяет избежать старой проблемы, когда один радиатор производит тепло намного раньше другого.

Какие типы коллекторов существуют?

Их много, от простых пластиковых коллекторов до сложных коллекторов, компенсирующих погодные условия. Здесь мы обратились к стандартным решениям, доступным на рынке Великобритании.

Их можно разделить на две группы:

1. По конструкции бывают латунные и пластмассовые коллекторы. Пластик, как правило, представляет собой простую трубку с несколькими ответвлениями, а латунь – это, как правило, подающие и возвратные направляющие, установленные на смещенном кронштейне. Копланарные (или биполярные) многообразия будут обсуждаться позже.
2. По функциям существует три типа: –
   Тип 1 – Коллектор, питающий настенные радиаторы, с термостатическими радиаторными клапанами (ТРВ) и запорными щитками на радиаторе.
   Тип 2 — Коллекторы, питающие настенные радиаторы, больше не используют TRV, а вместо этого используют пару колесных головок или запорных щитов на радиаторе. В нем используется настенный термостат вместо TRV, подключенный обратно к коллектору, который имеет электротермическую головку на возвратной рейке.
   Тип 3 – Коллекторы типа 2, питающие контуры теплого пола, но со вспомогательным насосом и регулятором температуры.

Какой нагревательный коллектор лучше всего подходит для вашего применения или установки?

Выбор коллектора отопления должен основываться на следующих вопросах: Где я могу его найти? Какой функционал я хочу от него?

Мы обратимся к местоположению в следующем абзаце. Функциональность связана с анализом затрат на весь срок службы — выбор должен отражать время установки и ввода в эксплуатацию, стоимость соответствующих систем, требования к энергоэффективности (Часть L Строительных норм и правил) и интервалы технического обслуживания, связанные с рабочей нагрузкой (долгий срок службы системы). .

Коллекторы типа 1
Это самые простые устройства, которые все чаще используются в новых домах. Как минимум нужна подающая и обратная рейка. Обычно добавляют простые функции, такие как ручные или автоматические воздухоотводчики и пару изоляторов шаровых кранов (с красной и синей ручкой). Дополнительные функции могут быть добавлены:

• Точки слива и заполнения могут быть добавлены к каждой направляющей, что упрощает заполнение системы для ввода в эксплуатацию и технического обслуживания.
• Изоляторы на контур помогают при заполнении и вводе в эксплуатацию. Возможно, вы захотите провести здесь гидравлическую балансировку, поэтому необходимо добавить двойные регулирующие запорные щитки. Они могут включать расходомеры.
• Можно добавить встроенный перепускной клапан перепада давления (согласно Руководству по эффективной практике 302).
• Для измерения температуры подачи и обратки можно использовать шаровые краны подачи и обратки со встроенными термометрами.

Нагревательные коллекторы типа 2
Они могут иметь все описанные выше дополнительные функции, но теперь с добавлением электротермических головок на возвратной направляющей.

Позволяет использовать программируемый или простой комнатный термостат для каждой комнаты. Эта форма индивидуального зонирования помещения, в частности, с использованием программируемого комнатного термостата с таймером и двумя уровнями регулирования температуры (комфортный и энергосберегающий), значительно повышает энергоэффективность системы отопления, позволяя легче соблюдать часть L Строительных правил (Сохранение топливо и мощность) и лучшие практики (GPG 301, 302 и GIL 59ШАХМАТЫ).

Вам также понадобится распределительная коробка, чтобы сигнализировать насосу и котлу, когда контуры замкнуты. Это также устраняет необходимость в двухходовом клапане с электроприводом и настенном термостате.

Коллектор отопления типа 3
Для напольного отопления можно использовать коллектор типа 2, но с дополнительным насосом (для более длинных участков трубопровода) и регулятором температуры (для пониженных рабочих температур).

Где разместить коллектор отопления?

Они должны располагаться как можно ближе к центру и иметь легкий доступ. Они могут располагаться в каркасных стенах, внутри пластикового или металлического шкафа. Другие распространенные места находятся в сушильном шкафу (первый этаж) или под лестницей (первый этаж). Если они недостаточно центральные, то разместите их в пространстве крыши первого этажа, между балками (используя копланарный коллектор). Как правило, вы используете один на этаж, от 6 до 8 путей.

Где в системе отопления они должны быть установлены?

Следуя Строительному законодательствуЧто такое отопительные коллекторы и почему вы должны их использовать?

Большинство из вас знают о Коллекторах, особенно в системах обогрева полов. В этой статье рассматривается все более широкое использование их в традиционных системах настенных радиаторов с появлением пластиковых труб.

Коллекторы произвели революцию в инсталляциях точно так же, как компьютерные кабели несколько лет назад изменили индустрию информационных технологий. Они позволяют перейти от традиционной «кольцевой» схемы к системе «звезда», что дает значительные преимущества в скорости установки системы и ее ввода в эксплуатацию.

Зачем использовать биполярный или копланарный коллектор?

Коллектор этого типа представляет собой цельную конструкцию с патрубками подачи и обратки, пересекающимися через противоположную направляющую, без смешивания воды. Они имеют меньшую занимаемую площадь по сравнению с обычными коллекторами по глубине и высоте и могут быть установлены горизонтально. Они обычно используются в подкровельных пространствах, между балками.

Можно ли использовать одни и те же коллекторы как для систем настенного радиатора (WHR), так и для систем напольного отопления (UFH)?

Этот вопрос может возникнуть, если вы смотрите на UFH на первом этаже и WHR на втором этаже. Единственное отличие состоит в том, что в системе UFH требуется вторичный насос и регулятор температуры. Часто это отдельные элементы или отдельный комплект к коллектору. Тем не менее, мы предлагаем решение «все в одном» — напольный смеситель.

Коллектор типа 2 с электротермическими головками на возвратной направляющей идентичен в обоих случаях.
