Основные технические характеристики циркуляционных насосов

Повышение производительности и снижение расходов на содержание систем отопления и водоснабжения сегодня является приоритетной задачей для владельцев частных домов, производственных и других объектов. Поэтому установка циркуляционных насосов, как наиболее эффективного и доступного оборудования, становится необходимым условием для создания современных энергоэффективных и высокопроизводительных систем.

Циркуляционные насосы обеспечивают принудительную циркуляцию рабочей среды в разных системах, но в каждой из них выполняют несколько различающиеся функции:

• В системах отопления насосы необходимы для быстрого и равномерного прогрева всех ее элементов. Если без насоса вода в котле и на подаче может закипать, при этом, не обеспечивая нормальный нагрев отдаленных радиаторов, – то с насосом все помещения будут прогреваться равномерно.
• В системах водоснабжения насосы необходимы, чтобы поддерживать постоянную циркуляцию теплой воды и обеспечивать ее стабильный напор в точках водозабора. То есть благодаря насосу не придется ждать пока горячая вода от бойлера дойдет по контуру после открытия крана, что обычно занимает немало времени.

Особенности циркуляционных насосов для отопления и ГВС

Насосы для отопления и водоснабжения имеют схожий принцип работы и конструкцию. Однако есть ряд особенностей, которые их отличают:

• Насосы для водоснабжения имеют максимальное значение температуры рабочей среды в пределах +85°С. Кроме того, они имеют меньшую мощность, по сравнению с насосами для отопления.
• Насосы для отопления обладают большей мощностью, и предназначены для перекачивания теплоносителя с температурой  порядка 110°С.

Главные критерии выбора насоса: Производительность и мощность

Несмотря на различия, для водоснабжения и отопления насосное оборудование подбирают, ориентируясь на два ключевых параметра:

• Производительность – объем воды, который прокачивает насос (измеряется в кубометрах за час).

Этот показатель рассчитывают исходя из протяженности контуров и мощности нагревателей.

• Напор – максимальная высота водяного столба, которую способен обеспечить насос.

Чем больше в здании этажей, чем сложнее конфигурация трубопровода – тем выше должен быть этот показатель.

Для систем ГВС слишком высокий напор может привести к поломке сантехнического оборудования, и здесь важно рассчитать количество точек водозабора работающих одновременно. Для систем отопления, превышение необходимых значений по напору может привести к перерасходу электроэнергии и шумах в системе. Поэтому при выборе подходящей модели важно четко понимать необходимые для конкретного объекта технические характеристики.

характеристики, принцип работы, инструкция, отзывы

При решении задач отопления для дома необходимо учитывать общее количество квадратных метров. Когда исчисление площади осуществляется не единицами, а сотнями, а в здании не один этаж, система с естественной циркуляцией не справляется со своими задачами. В таких системах давление в большинстве случаев не выше 0,6 МПа, по этой причине без насоса не обойтись. Из приведенной ниже статьи вы сможете узнать, какие бывают циркуляционные насосы для систем отопления, технические характеристики этих устройств, принцип работы, а также как их подобрать правильно.

Принцип работы

Конструктивно данное насосное оборудование напоминает дренажную установку: корпус изготовлен из нержавеющих металлов, оснащен ротором и валом, укомплектованным лопастным колесом.

Рассмотрим циркуляционные насосы для систем отопления. Принцип работы основан на следующем:

• Электродвигатель приводится в действие ротором. Подобная система с одной стороны забирает воду, а с другой нагнетает ее в трубопровод.
• Посредством центробежной силы теплоноситель передвигается по отопительной системе.
• Насос помогает преодолевать сопротивление, неизменно возникающее на отдельных участках трубопровода.

Разновидности

Итак, существует два основных вида насосов: с «мокрым» ротором и ротором «на сухую». Что это означает? Рассмотрим более подробно эти циркуляционные насосы для систем отопления, технические характеристики этих устройств тоже не оставим без внимания.

«Сухой»

В данном случае ротор никоим образом не контактирует с теплоносителем – его рабочая часть отделена от двигателя посредством уплотнительных колец. КПД насосного оборудования такой конструкции достигает порядка 80%. Однако работа «сухого» ротора сопровождается шумовым эффектом.

«Мокрый»

Циркуляционные насосы для систем отопления (как выбрать данное оборудование, рассмотрим ниже) с «мокрым» ротором, наоборот, совместно с крыльчаткой погружаются в теплоноситель, который охлаждает электрический двигатель, играя при этом роль смазки. В связи с этим уровень шума, который создается двигателем, существенно ниже. Подобный вариант двигателя не требует особого технического обслуживания на протяжении долгого времени. Однако, по сравнению с предыдущим вариантом, его работа не настолько эффективна – КПД уменьшается до 50%. Тихо работающее оборудование «мокрого» типа традиционно используется в бытовых системах отопления для циркуляции теплоносителя.

Циркуляционные насосы для систем отопления: как выбрать?

Выбирая насосное оборудование для системы отопления, рекомендуется учитывать определенные параметры. Рассмотрим их более подробно.

Диаметр трубопровода

Типовые размеры трубопроводов в месте присоединения насоса к вашей отопительной системе могут быть от 25 до 32 мм. Выбирая насосное оборудование, нужно убедиться в наличии в комплектации накидных гаек, необходимых для его быстрого монтажа и демонтажа.

Производительность

Производительность насосного оборудования является главным параметром, представляющим собой объем теплоносителя, который перекачивают циркуляционные насосы для систем отопления. Технические характеристики насоса в этом случае зависят от производительности, которая определяется так:

Q = N / (t₂ – t₁), где:

• Q – расход насосного оборудования.
• N – мощность (показатель) источника тепла, в качестве которого может быть принят газовый котел или колонка.
• t₁ – температура жидкости, циркулирующей в обратном трубопроводе. Как правило, она составляет от +60°C до +70°C.
• t₂ – температура жидкости, находящейся в подающем трубопроводе, то есть та, которая двигается по направлению от источника тепла. Обычно котлы поддерживают температуру от +90°C до +95°C.

Расчет будущей отопительной системы, гидравлический расчет, а также расчет ее потерь осуществляются целью правильного подбора расчетных параметров насоса, который впоследствии преодолеет сопротивления в системе.

Уровень подъема в системе

Это показатель максимально возможного напора, на который способна отопительная система. Уровень подъема в системе отражает суммарный показатель гидравлического сопротивления в системе в целом.

При расчете гидравлического сопротивления этажность отапливаемого сооружения с замкнутой отопительной системой не имеет определяющего значения, в среднем оно составляет примерно 2-4 м. вод. столба. Для отопительных систем, смонтированных в малоэтажных домах традиционно, данный параметр идентичен.

Диаметр присоединения и максимальный напор указываются в маркировке насосного оборудования. Для примера рассмотрим циркуляционные насосы для систем отопления Grundfos. Характеристики насоса Grundfos UPS 25-60 следующие: диаметр подключаемого трубопровода должен быть 25 мм, а напор его равен 6 м. вод. столба.

Также существует насосное оборудование этой фирмы с высотой подъема в 3, 4 и 8 метров. В таком случае на их маркировке указываются цифры 30, 40 и 80 соответственно.

Также рассмотрим циркуляционные насосы для систем отопления Wilo (инструкция по подбору аналогична предыдущему варианту). К примеру, насос Wilo Star-RS 30/6 может подключаться к трубопроводу 30 мм, а напор его составляет 6 м. вод. столба.

Потребность в энергии

Кроме того, существует еще один параметр, который необходимо принять во внимание, хоть и косвенно. Это потребность сооружения в тепле. Значение данного параметра указывается в паспорте здания еще в процессе его проектирования. Если этих данных нет, то их несложно самостоятельно рассчитать.

Для каждой страны на 1 м² принимаются свои стандарты тепла. По европейским нормам для отопления 1 м² одноквартирного или двухквартирного дома потребуется 100 Вт и 70 Вт – для многоквартирного. Российские стандарты устанавливаются для каждого конкретного региона в соответствии требованиями СНиП.

Расход электроэнергии

Любое насосное оборудование имеет до трех положений подключения в электрическую сеть. На корпусе устройства располагается табличка, в которой содержится информация о потребляемом им электрическом токе. Каждое положение переключателя будет соответствовать новой производительности оборудования, а именно количеству теплоносителя в час, перекачиваемого насосом по системе отопления. Третья позиция соответствует максимально возможной производительности насоса. Максимальное потребление указывается на корпусе устройства.

Серийно выпускаемые циркуляционные насосы для систем отопления технические характеристики имеют усредненные. Поэтому важно учитывать индивидуальность вашей отопительной системы. К чему повышенный шум в трубопроводах, возникающий в результате излишней мощности насоса (это отмечают в отзывах пользователи) при активной работе системы?

Отзывы специалистов

Современный рынок предлагает массу различных насосов для отопления. Специалисты среди зарубежных производителей выделяют циркуляционные насосы Grundfos и Lowara. Также качественную высокотехнологичную продукцию поставляют итальянские производители циркуляционных насосов Ebara и Speroni.

Циркуляционные насосы для систем отопления “Спрут” при сравнительно небольших мощностях характеризуются высоким КПД. Если вы планируете увеличить эксплуатационный срок котла, сэкономить электроэнергию, а также обеспечить в помещениях оптимальный тепловой режим, то данное оборудование подойдет вам как нельзя лучше.

В настоящее время существует немало модификаций и видов насосного оборудования. В большинстве случаев представлен модельный ряд с различным проходным сечением, производительностью и напором. В результате потребитель может подобрать для своей отопительной системы оптимальный вариант.

Принцип работы насосов организован таким образом, чтобы посредством специальных роторов обеспечивалось требуемое давление жидкости. Как уже говорилось выше, роторные насосы делятся на «мокрые» и «сухие». Разница лишь в условиях работы оборудования и его возможности взаимодействовать с теплоносителем. Если вы решили приобрести «сухое» или погружное оборудование, то идеальным вариантом станут циркуляционные насосы для систем отопления Wilo – отзывы потребителей о них в основном положительные. Торговая марка Wilo уже давно зарекомендовала себя как производитель долговечной и качественной продукции.

Циркуляционные насосы

Одной из наиболее часто неправильно понимаемых концепций, когда речь идет о механических системах зданий, является циркуляция в системе с замкнутым контуром. Понятия чистого положительного напора на всасывании (NPSH), статического давления напора, перепада давления и других часто неправильно применяются, когда речь идет о системе циркуляции с замкнутым контуром. В этой статье мы дадим некоторые рекомендации по правильному применению этих теорий и терминологии, которая будет использоваться при обсуждении циркуляции в системе с замкнутым контуром.

Во-первых, мы должны определить, что мы имеем в виду, когда говорим о замкнутой системе. Система с замкнутым контуром — это любой циркуляционный контур, в котором определенная среда (вода, гликоль и т. д.) непрерывно циркулирует по системе трубопроводов. Среда обычно используется для нагрева и нагревается и охлаждается с помощью механического оборудования (например, котлов, нагревательных баков, радиаторов). В этих системах подающий клапан используется для заполнения контура и повышения давления, а также для восполнения потери воды из-за неисправных прокладок, ослабленных фитингов или других непреднамеренных утечек.

Подающий клапан, представляющий собой просто редукционный клапан, изначально настроен так, чтобы поступающая вода могла преодолеть статическое давление напора в контуре. Например, когда вода заполняет систему, покрывающую пятиэтажное здание, через подающий клапан, расположенный на первом этаже, давление воды на первом этаже будет увеличиваться по мере повышения уровня воды в системе. Когда эта система заполнена, между водой на 5-м этаже и водой на 1-м этаже будет примерно 45 футов вертикального расстояния. Если давление воды на 5-м этаже составляет 0 фунтов на квадратный дюйм, манометр на 1-м этаже все равно будет показывать около 190,5 фунта на кв. дюйм из-за давления воды (статическое давление напора). Давление настройки подающего клапана должно быть не менее 25 фунтов на квадратный дюйм, чтобы преодолеть статическое давление напора и гарантировать, что уровень давления в самой высокой точке контура все еще сохраняется.

В то время как большинство читателей понимают концепции, упомянутые до этого момента, в следующем компоненте возникает много недоразумений. Теперь, когда замкнутый контур заполнен водой, должны быть средства для циркуляции воды по контуру; циркуляционный насос. Первым параметром, используемым для выбора соответствующего насоса, является скорость потока, которая определяется рядом других факторов и не будет рассматриваться в этой статье. Следующей важной характеристикой насоса является напор нагнетания или повышение давления, которое способен произвести насос. Существует распространенное заблуждение, что напор нагнетания необходим для перекачки воды в самую высокую точку контура, но это работа давления воды из подающего клапана. Цикл уже заполнен, и теперь его нужно прокрутить. Напор насоса должен быть равен или больше общей потери давления из-за обтекания контура водой. Насос выбирается таким образом, чтобы компенсировать эти потери при требуемом расходе.

В системе с замкнутым контуром напор насоса никогда не выбирается на основе высоты здания, а определяется общей потерей давления в системе. Однако требуемый чистый положительный напор на всасывании (NPSHR) также является важной характеристикой насоса, которую необходимо учитывать при выборе и размещении циркуляционного насоса. Во избежание кавитации на рабочем колесе насоса на входе должно быть достаточное давление. По этой причине циркуляционные насосы обычно находятся на нижнем этаже вместе с другим механическим оборудованием.

Хотя эта статья, безусловно, не охватывает всю информацию, необходимую для проектирования системы с замкнутым контуром, ее целью было только дать некоторую первоначальную ясность по циркуляционному насосу системы с замкнутым контуром.

Свяжитесь с нами сегодня, чтобы получить дополнительную информацию

Поговорите с нами о котлах

Что означают цифры на циркуляционном насосе

Обозначение циркуляционных насосов

В маркировке циркуляционных насосов после марки обычно указывают две цифры.

В первом из них указан номинальный диаметр подающих труб в миллиметрах . По этой цифре можно судить о присоединительной резьбе насоса. Например, если номинальный диаметр патрубков насоса 25, то их присоединительная резьба 1 дюйм. Соответствие номинальных диаметров (D.Y) и размеров резьбы указано ниже:

• Ду 15 – резьба 1/2
• Ду 20 – резьба 3/4
• Ду 25 – резьба 1
• Ду 32 – резьба 1 1/ 4

Что означают цифры 25-40, 25-60 32-80 в марке насоса

Обозначение насоса Grundfos UPS 25-40 или Compass 25-40 означает, что номинальный диаметр его патрубков 25 мм , а значит присоединительная резьба 1 дюйм, этот насос способен развивать напор до 4 метров (40 дециметров).

Учитывая, что в 1 метре 10 дециметров, можно сделать выводы о других обозначениях:

• 25-60 – резьба соединительная головка 1 дюйм 6 метров
• 32-80 – соединительная резьба головка 1 1/4 дюйма 8 метров

Технические характеристики насоса Grundfos UPS

Технические данные насоса Grundfos UPS представлены в каталоге в разделе документации. Ниже предлагается рассмотреть сводное поле гидравлических характеристик.

Хотим дать довольно банальный совет, что насос ИБП Grundfos лучше покупать в специализированном магазине у официального дилера. На рынках много подделок, где grundfos легко спутать с некачественными производителями. Подделки насосов UPS Grundfos не отличить неспециалисту, поэтому будьте благоразумны и не попадайтесь на уловки мошенников. В видео показаны типичные отличия оригинала от подделки:

Grundfos заботится не только о продвижении продукции на рынке за счет расширения дилерской сети, но и создает условия для гарантийной поддержки. Приобретая насос ИБП Grundfos, покупатель всегда может рассчитывать на техническую поддержку.

Подведение итогов

Датчане задали высокую планку качества, насос Grundfos уже много лет находится в авангарде пьедестала. Область применения оборудования Grundfos чрезвычайно широка. Сегодня мы рассмотрели бытовой насосный ИБП, установленный с целью увеличения расхода теплоносителя, и более быстрой подачи горячего теплоносителя к радиаторам отопления.

Однако не стоит забывать об оптимальном соотношении скорости движения теплоносителя и диаметра трубопроводной системы. Высокая скорость вызовет гул, недостаточная скорость, заморозит домочадцев. Если вы не уверены, что сможете правильно выбрать насос Grundfos, лучше воспользуйтесь помощью специалиста.

Кроме того, насосное оборудование Grundfos эффективно используется при организации горячего водоснабжения. Насос Grundfos станет незаменимым помощником при монтаже систем водяного теплого пола. Насосы Grundfos часто можно встретить в составе готового котельного оборудования; Ярким примером являются газовые котлы BAXI. Функционирование систем центрального кондиционирования и вентиляции сложно представить без насоса Grundfos.

В качестве подсказки добавим, двухконтурный котел лучше обвязать с помощью насоса Grundfos Alpha. Спрос на насосы Grundfos Alpha сильно растет во время монтажных работ по устройству теплых полов. Бытовая серия ИБП Grundfos, менее мощная, циркуляционный насос проталкивает столб воды всего на 80 метров. Для более высоких потребностей есть модельный ряд Grundfos MAGNA 3.

Обозначение центробежного насоса

В обозначении центробежных насосов часто указывается информация о характеристике – подача и напор насоса.

Что означают цифры 60/35, 70/50 в марке насоса

Обозначение насоса Jumbo 60/35 указывает на то, что номинальный расход составляет 60 л/мин, а максимальный напор – 35 метров.

Марка Jumbo 70/50 указывает, что номинальная подача насоса составляет 70 л/мин, а максимальный напор достигает 50 метров.

С подбором циркуляционного насоса иногда возникают лишние вопросы. Владельцы систем отопления и не подозревают, что сделать правильный выбор очень просто. Далее рассмотрим, какой выбрать насос для отопления в большинстве случаев, встречающихся в частных домах.

Насколько важно правильно выбрать насос

Для работы отопления по трубам должен пройти определенный объем жидкости. Он передает тепловую энергию от котла к радиаторам. Если объем прокачки мал (слабый насос), то котел будет перегреваться, а радиаторы останутся холодными.

Но и в обратную сторону не лучше. Если насос будет слишком мощным, он будет потреблять лишнюю электроэнергию, которая с годами набегает изрядное количество, при этом скорость движения воды будет излишне высокой, а в радиаторах возникнет шум, мешающий жильцам.

Поэтому при выборе циркуляционного насоса для отопления важно попасть в какую-то середину – вся энергия должна браться от котла и расходоваться на радиаторы, но скорость воды не должна быть слишком большой, так как это не очень выгодно.

Что происходит в системе отопления

Циркуляционный насос прокачивает по трубам теплоноситель, чаще обычную воду. Его рабочее колесо создает небольшой напор Н (напор, измеряемый в метрах водяного столба) и задает определенную скорость движения жидкости. В результате получается расход жидкости через насос Q (м3/час) – объем, который перекачивается в единицу времени.

Каждая система трубопроводов имеет свое гидравлическое сопротивление, препятствующее движению жидкости. Если бы такого сопротивления не было, то любая единица перекачивала бы неограниченные объемы на бесконечное расстояние…. Но для того, чтобы протолкнуть воду по трубам, насос создает давление и потребляет электроэнергию. Трубы сопротивляются движению воды, в результате получается определенное количество литров в минуту (кубометров в час).

Что важно при выборе насоса

Вся фишка выбора насоса для дома в том, что если пользователь не хочет разбираться в графиках производительности, то может и не. А как выбрать циркуляционный насос для дома просто читайте ниже…

Для желающих разобраться в проблеме могу сообщить следующее. Основными характеристиками этого агрегата являются создаваемое им давление N, м, при определенном расходе Q, м3/час.

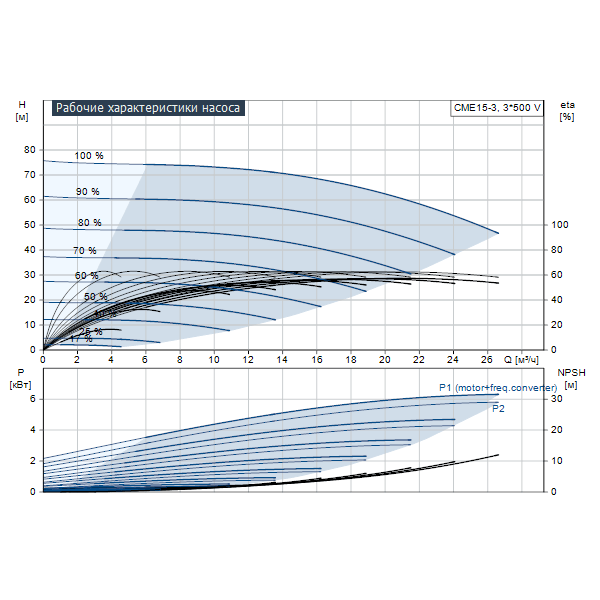

Каждый циркуляционный насос имеет график производительности. Причем они разные для каждой скорости его работы.

Тепловая сеть дома также имеет зависимость расхода от напора. Если этот график наложить на характеристики, то они где-то пересекутся — получится рабочая точка насоса. Именно столько он будет гонять теплоноситель, создавая такое-то давление.

Что такое тепловой насос

Отопительные конструкции с естественным водоворотом или рециркуляционным питанием могут быть достаточно эффективными, но только при обслуживании небольших площадей. Для частных домов и квартир с большой площадью рядом с котлом необходимо устанавливать специальное устройство для принудительного движения воды по системе. Циркуляционный отстойник представляет собой технологическое устройство, работающее в кольцевом отоплении, непрерывно перемещая воду по трубам. Его основная задача – обеспечить непрерывную подачу тепла и циркуляцию воды в системе.

Циркуляционное насосное устройство

В упрощенном варианте принцип работы такого технологического устройства основан на взаимодействии двигателя и ротора, который погружен в теплоноситель. Двигатель обеспечивает непрерывную подачу жидкости , а ротор помогает преобразовывать кинетическую энергию в потенциальную, создавая тем самым необходимый уровень давления в системе. Однако во многом качественная и надежная работа циркуляционного насоса в системе отопления зависит от типа устройства и его характеристик.

Отопительные приборы можно классифицировать не только по торговым маркам, но и по характеристикам и принципу действия прибора. Итак, виды оборотных отложений условно подразделяются всего на два типа:

• Эжектор сухого типа характеризуется тем, что роторная часть устройства не контактирует с водой. Такой насос отопления на выходе дает КПД до 85%, но создает изрядный шум, поэтому устройство предпочтительнее устанавливать в отдельных газовых котельных.
• Насосы мокрого типа — это устройства, в которых вся подвижная часть находится в постоянном контакте с водой. Теплая жидкость обеспечивает таким технологическим устройствам постоянную смазку деталей и бесшумную работу. КПД мокрых циркуляционных устройств составляет всего 50-65%, поэтому их предпочтительнее устанавливать в частных домах.

Характеристики

Чтобы купить циркуляционный насос для отопления, важно хорошо разбираться в его технических параметрах. Не так много характеристик, на которые стоит обращать внимание. На самом деле для простого обывателя будут важны только два:

• Напор – гидравлическое сопротивление системы. Значение измеряется в метрах и, как правило, устанавливается по значению высшей точки трубопровода.
• Производительность — параметр, показывающий, какой объем жидкости устройство может переработать в единицу времени. Производительность измеряется в кубометрах в час.

Стоит знать, что эти понятия обратно пропорциональны. Таким образом, максимальная мощность электронасоса будет достигнута при нулевой высоте трубопровода, а напор при том же расходе. Благодаря этим основным характеристикам вы сможете подобрать для себя модель с оптимальными параметрами. В то же время принцип выбора устройства — чем производительнее, тем лучше — не подходит для достижения высокой производительности. Покупка неправильно подобранного агрегата приведет к снижению теплоотдачи и увеличению расхода электроэнергии.

Маркировка

Прежде чем окончательно выбрать насос для системы отопления, стоит прочитать и расшифровать буквенно-цифровые обозначения на этикетке агрегата. Как правило, в маркировку циркуляционных насосов для систем отопления добавляют следующие характеристики:

• Буквы УП обозначают тип агрегата. В данном случае циркулирует.
• Далее идут буквы S/E, обозначающие способ управления: ступенчатое изменение скоростей или плавная регулировка.
• После буквенных характеристик идут числовые. Первый блок указывает внутренний диаметр в миллиметрах узких сопел, вторая часть указывает максимальный напор в дециметрах.
• Третий цифровой блок – это миллиметровое значение установочной длины. Этот показатель важен в случае устройства врезки.
• Кроме того, разные производители могут указывать на этикетке дополнительную информацию: тип материала корпуса, способ подключения к трубам, мощность или класс потребления электроэнергии.

Как рассчитать мощность циркуляционного насоса для отопления

Чтобы насос для циркуляции воды в системе полностью соответствовал требованиям, перед покупкой необходимо произвести расчет мощности на двигатель. Если поставить агрегат со слишком высоким индексом производительности, вода в трубах будет шуметь. Меньшая мощность не обеспечит достаточного тепла. Фактически для правильного подбора насосного устройства необходимо рассчитать две величины:

• работа двигателя;
• головка подачи.

Рабочая мощность будет получена из общей тепловой мощности системы отопления. Проще говоря, устройство должно перекачивать такой объем жидкости, чтобы ее хватило на нужды всех радиаторов в доме. Для этого необходимо знать точную потребность в ресурсах для полного обогрева здания. Для частных домов площадью 100 квадратных метров это значение составит 10 кВт. Сам расчет следует производить по следующей схеме X=3600U(a*b), где:

• У – расход тепла на отопление;
• А – теплопроводность воды = 4,187 кДж/кг;
• Б – разница температур между подачей и обраткой. Как правило, условно принимается значение 10-20 градусов.

Правила установки в системе отопления

Чтобы узел подачи воды служил долго, его было удобно обслуживать; при вставке необходимо соблюдать ряд правил:

• Для удобства демонтажа шаровые краны должны быть установлены с обеих сторон агрегата.
• Для создания барьера для мелких механических частиц целесообразно установить перед устройством специальный фильтр.
• В верхней части байпасного тракта целесообразно установить автоматический или ручной воздушный клапан, который позволит удалить из системы скопившийся кислород.
• В связи с тем, что установка насосов в системе отопления разных производителей имеет свои отличительные особенности, важно соблюдать направление установки, указанное на корпусе устройства.
• Насос для циркуляции воды в системе отопления мокрого типа всегда должен быть обрезан горизонтально, чтобы не повредить электродвигатель во время работы. В этом случае клеммы устройства всегда должны быть направлены четко вверх.
• Соединения и резьбовые соединения должны быть обработаны герметиками, между сопрягаемыми деталями должна быть установлена ​​прокладка.

Так же пригодится при ремонте:

• Как самому подстричь джинсы
• Как сшить шторы в спальню фото
• Продажа кабельной продукции в москве

Преимущества устройств

Благодаря особым свойствам насоса Wilo значительно повышается эффективность работы системы отопления. В этом случае можно использовать тонкие трубы, что, в свою очередь, позволяет снизить материальные и топливные затраты. Также при использовании насоса уменьшается объем углекислого газа, который выбрасывается в атмосферу, а суточное потребление электрической энергии составляет не более 250 Вт.

Конечно, такое устройство стоит недешево. За его покупку придется выложить большую сумму, но затраты обязательно окупятся в дальнейшем при использовании за счет энергосбережения и долговечности. Прибор долгое время не будет нуждаться в ремонте.

Насосы Vilo обладают многими положительными свойствами.

Наиболее важные из них:

1. После испарения воды потери тепла отсутствуют.
2. Система может управляться автоматически. Устройство имеет ЖК-экран, встроенный термостат и другие элементы, позволяющие осуществлять управление. Также можно вручную переключать скорость вращения рабочего вала.
3. По сравнению со многими циркуляционными насосами других марок, устройства Wilo достаточно компактны и поэтому не занимают много места.
4. Двигатель и ротор имеют многоступенчатую систему защиты, помогающую предотвратить повреждение из-за внезапных скачков напряжения.
5. Двигатель работает бесшумно, что позволяет устанавливать устройство в жилых домах.

Насосы Wilo используются в небольших помещениях площадью несколько соток. Подбор осуществляется по таким параметрам, как мощность, объем циркулирующей воды, площадь помещения и высота напора. Последний параметр является самым важным.

Как отличить оригинальный насос от подделки, вы можете увидеть в следующем видео:

Применение

Торговая марка Wilo выпускает насосы, которые предназначены для разных целей и поэтому имеют разные характеристики.

С помощью такого насоса можно поливать грядки прямо из колодца, колодца или ближайшего водоема.

Область их применения обширна и разнообразна:

1. Устройства Wilo используются в системах отопления в замкнутых контурах.
2. Применяются для водоснабжения частных домов и колодцев для добычи воды.
3. Такие насосы подходят и для откачки грунтовых вод при устройстве подвалов, погребов.
4. Применяются также на стройке при работе с загрязненными водами.
5. Им нашли хорошее применение владельцы частных загородных участков, в частности те, кто занимается выращиванием растений на своем приусадебном участке.

Насос Vilo может работать в самых тяжелых условиях, и неважно, какой температуры будет вода, циркулирующая по трубам, и какое будет давление.

Вы можете без проблем подключить устройство самостоятельно. Для этого он оборудован специальными пружинными клеммами. В нем нет вентилятора, поэтому шума при работе практически нет.

Применение и назначение

Джилекс Компасы – циркуляционные устройства, предназначенные для систем отопления и охлаждения, кондиционирования, вентиляции. Назначение агрегатов – циркуляция рабочей жидкости в закрытых системах. При эксплуатации устройств используются трубы меньшего диаметра, чем при естественной циркуляции. Обеспечивает равномерное распределение температур в системах. Серия агрегатов отличается мокрым ротором и трехскоростным двигателем … Двигатель оснащен блоком ручной регулировки скорости рабочего тела в замкнутой системе.

Джилекс Компас обеспечивает прогрев отапливаемого помещения и равномерное распределение по всем звеньям контура рабочей жидкости.

Стандартная комплектация насоса Джилекс Компасы

Наличие мокрого ротора позволяет настраивать систему. Он отличается высокой производительностью, энергоэффективностью и низким уровнем шума при работе.

Модельный ряд

Серия компасов Jileks состоит из шести моделей с различными характеристиками.

Номера моделей расшифровываются таким образом: первая цифра – номинальная мощность, вторая – показатель давления.

Описание моделей Компасы:

• 25 40. Циркуляционные насосы Джилекс Компас 25 40 работают в диапазоне температур от десяти до ста десяти градусов Цельсия. Создает голову в четыре метра. Производительность три кубометра в час. Имеет три скорости. Эксплуатируется при температуре в помещении до пятидесяти градусов. Весит три килограмма;
• 25 60. Отличие модели от предыдущей в генерируемом напоре шесть метров и производительности 3,8 кубометра в час. Создает шум 65 дБ;
• 25 80. Максимальный напор модели составляет восемь метров. Производительность восемь кубометров в час. Насосы Джилекс Циркул 25 80 издают шум 45дБ;
• 32 40. Модель циркуляционных насосов Джилекс Компасы 32 40 изготовлены из чугуна. Работает с температурой жидкости до ста десяти градусов Цельсия. Циркуляционные насосы Компас 32 40 имеют номинальную мощность 32 Вт, напор четыре метра, вес 3600 грамм, диаметр отверстия 1,25 дюйма;
• 32 60. Мощность модели 55 Вт, создает напор шесть метров, производительность 3,8 куб.м в час. Издает шум 45 дБ;
• 32 80. Модель насоса 32 80 Компас весит шесть килограммов. Номинальная мощность устройства 135 Вт. Циркуляционные насосы Джилекс Циркуль 32 80 работают на трех скоростях. Максимальный напор и пропускная способность составляют восемь метров.

Особенности конструкции и применения

Устройства Compass имеют ряд особенностей, отличающих их от других моделей и производителей.

Модельный ряд насосов Джилекс Компас

Особенности аппаратов:

• аппараты отличаются высокой производительностью;
• применяется для бытовых систем горячего водоснабжения и отопления;
• запрещено использовать в системах питьевого водоснабжения;
• мокрый ротор для всех моделей;
• трехскоростной двигатель с ручным управлением;
• работает с водой и жидкостями с этиленгликолем;
• корпус из чугуна, не подверженный коррозии;
• устанавливается горизонтально и вертикально;
• уменьшение скорости вращения уменьшает энергопотребление и объем устройства;
• в комплект входят гайки для крепления;
• низкий уровень вибрации.

Характеристики циркуляционного насоса “Компас” Джилекс (видео)

Разновидности циркуляционных насосов

Циркуляционные насосы марки Wilo делятся на две категории. Одни из них могут иметь мокрый ротор, а другие, соответственно, сухой. Те устройства, которые снабжены мокрым ротором, можно использовать в системе отопления помещения площадью от 100 до 750 м², при этом циркулирующая в трубах жидкость может нагреваться до 120 °С.

В условиях холодного климата наличие системы обогрева просто необходимо для комфортного самочувствия человека

Основные технические характеристики насосов Wilo:

1. Минимальная температура, которую может иметь теплоноситель составляет минус 10 °С.
2. Высота напора таких устройств может быть от 2 м до 12 м.
3. Диапазон значений скорости от 950 до 4800 об/мин. Насосы имеют три различные рабочие скорости.
4. Вес оборудования также различается. Самые легкие устройства весят чуть более 2 кг, а самые тяжелые могут весить до 8 кг.
5. Рабочие части двигателя помещены в охлаждающую жидкость, благодаря чему он смазывается и его работа становится бесшумной.

В помещениях площадью более 750 м², а также в системах отопления, обслуживающих не одно, а сразу несколько зданий, применяется другой тип – оснащенный сухим ротором. Скорость их вращения не превышает 3 тыс. об/мин.

Общая маркировка

При выборе насоса марки Wilo следует обращать внимание на буквы и цифры, которые следуют за основной частью названия. Каждое из буквенных обозначений указывает на тип продукта, а цифры в маркировке продукта указывают на его важнейшие характеристики.

Слив TMW 32/11

Данная модель насоса Wilo представляет собой вихревой отстойник, изготовленный из различных материалов. Устройство способно перекачивать слабозагрязненную воду (имеется в виду вода с диаметром частиц загрязнения не более 1 см).
