Подключение варочной панели к электросети: схемы и правила

Варочная поверхность – предмет первой необходимости на кухне, при этом электрическая панель является одним из самых мощных электропотребителей в квартире.

Перед установкой варочных панелей в целях безопасного и продолжительного использования необходимо ознакомиться с основными правилами по их подключению к электросети.

Содержание статьи

  • Требования к установке варочной поверхности
    • Обеспечение вентиляции
    • Требование к столешнице
    • Границы допустимого соседства
    • Прямая линия электропроводки
  • Как подключить индукционную варочную поверхность к электросети
    • Выбор кабеля для подключения
      • Количество жил
      • Толщина кабеля
      • Тип и конструкция
    • Схема подключения
      • Варианты распределительных сетей
      • Контакты прибора
      • Подключение к панели
    • Подключение через щиток
    • Как подключить поверхность с помощью вилки и розетки
    • Как подключить поверхность без вилки
  • Как подключить газовую варочную поверхность

Требования к установке варочной поверхности

Установка варочных поверхностей может проводиться самостоятельно только с соблюдением определенных правил.

Обеспечение вентиляции


Первое: помещение, где они используются, должно быть оснащено системой вентиляции.

Над конфорками рекомендуется устанавливать вытяжки, позволяющие абсорбировать испарения от приготавливаемой на плите пищи.

Необходимо соблюдать требования к расстоянию от варочной поверхности до нижней площади вытяжки. Для электрических плит оно должно быть не меньше 70 см, а для газовых – на 10 см больше.

Требование к столешнице

Второе правило связано со способностью столешницы, на которую крепится техничка, выдерживать высокую температуру: минимум 100°С.

Важно! В связи с указанными условиями использования, толщина материала должна быть не менее 25 мм.

Границы допустимого соседства

Следующее требование предписывает установить прибор так, чтобы оставлять расстояние между границами площади плиты и вертикальными поверхностями, расположенными вокруг нее: стены и корпуса соседних шкафов. Оно должно составлять 15 см, не менее.

Прямая линия электропроводки

При подключении электрических варочных панелей к электросети необходимо использовать прямую линию электропроводки от щитка до устройства. Ее нужно заводить на устройство защитного заземления (УЗО) номинала, соответствующего потребляемой мощности.

Как подключить индукционную варочную поверхность к электросети

Принципиальных отличий в подключении индукционной панели от классической варочной электроплитки нет. Детали процесса подробно изложены ниже.

Выбор кабеля для подключения


Обычно при выборе кабеля руководствуются двумя основными параметрами: количество жил и толщина.

Количество жил

Первый параметр зависит от количества контактов в вилке или клеммнике подключаемого устройства.

Варочные поверхности имеет два варианта подключения: по 3 или 4 жилам.

  • Три провода используются в случае подачи от сети одной фазы (220 В).
  • Если в щиток приходят 2 или 3 фазы (380 В), тогда индукционную плиту целесообразнее подключать по 4-проводной схеме, т. к. в этом случае по проводам потечет меньший ток. Следовательно, они будут меньше нагреваться, эффективность потребления будет выше.
Толщина кабеля

После того как вы определились, сколько фаз имеется на входе и по какой схеме будет подключена плита, необходимо правильно рассчитать толщину кабеля.

Справка: в зависимости от мощности прибора подойдет проводка толщиной 4 или 6 мм2.

При этом надо учитывать, что у маломощных плит клеммы рассчитаны на толщину проводов 4 мм², и при попытках подключения к жилам большего сечения могут возникнуть определенные проблемы.

Тип и конструкция


Если говорить о типе кабеля и его конструкции, то можно использовать как жесткий, так и мягкий (состоящий из многопроволочных жил) медный вариант проводки, желательно с повышенной защитой от огня.

Справка: одними из самых популярных марок являются: NYM, ВВГНГ, ВВГНГ-LS.

Мастера, постоянно работающие с кабельной продукцией, особенно для проводов большого сечения, предпочитают использовать мягкую подводку. В ней жилы состоят из большого количества медных проволок, плотно переплетенных между собой.

  • Во-первых, такой кабель меньше греется, т. к. ток распространяется по поверхности проводника, а не внутри его. А у цельного провода общая проводящая поверхность существенно меньше.
  • Во-вторых, гибким кабелем намного легче работать, в особенности при плотном монтаже.

Единственным недостатком многопроволочного проводника является необходимость приобретения наконечников или гильз для присоединения его к клеммам.

Схема подключения

Варианты распределительных сетей


Прежде чем рассматривать схему подключения устройства к сети, необходимо перечислить варианты распределительной сети, которые встречаются в домах и квартирах и, соответственно, количестве жил во внутренней электропроводке.

  • Двужильная – самый неудачный вариант однофазной сети без заземления: приходят «ноль» и фаза. Этот вариант не приемлем для подключения большинства бытовых приборов, в особенности мощной индукционной плиты.
  • Трехжильная – с сети подаются «ноль», «земля» и одна фаза. Такая проводка позволит подключить прибор по трехпроводной схеме в случае достаточной выделенной мощности.
  • Четырехпроводка – редкий вариант, используемый в современных новостройках. Помимо заземления и нулевого провода, приходят 2 фазы.
  • Классическая трехфазная сеть – подается пять линий, три из которых – фазы. Характерна для больших частных домов с высокой выделенной мощностью.

Справка. Варианты 3 и 4 наиболее предпочтительны для использования в схеме подключения варочной поверхности, хотя и не всегда доступны.

Контакты прибора


В комплект поставки индукционной плиты не входит шнур с вилкой по причине многообразия вариантов внутренней схемы электрораспределительной сети (см. выше).

Как правило, устройство имеет 6 входов на контактной группе, которые обозначаются так:

  • L1, L2, L3 – фазы;
  • N1, N2 – нулевые контакты;
  • РЕ – заземление.

ВНИМАНИЕ! Электроразводка имеет общепринятые цветовые обозначения.

  • Для земляного провода используется желтая или желто-зеленая оплетка.
  • Для «нуля» — синяя.
  • Фазные жилы могут быть любого цвета, но обычно в двухфазной сети используют коричневую или черную изоляцию.
  • А для различения фаз трехфазной сети – желтую, зеленую и красную маркировки.
Подключение к панели


Теперь пора переходить к подключению провода к панели.

  • Для этого ее нужно перевернуть конфорками вниз и на оборотной стороне отыскать крышку, скрывающую группу контактов.
  • Отверните фиксирующий болт и освободите доступ к клеммам. Если между нулевой и земляной клеммами установлена перемычка, ее необходимо снять.
  • Перво-наперво заземлите прибор, зафиксировав в клемме с обозначением РЕ желто-зеленый провод.
  • Т. к. у нас от щитка приходит только один нулевой провод, присоедините его к клемме N1, а вторую клемму замкните перемычкой.
  • Убедитесь на всякий случай, что на фазы отключены, прислонив к ним тестовую отвертку.
  • Подключите к контактам, обозначенным буквой L оставшиеся провода. Остальные силовые входы соедините перемычками с подключенным.

Работа на стороне потребителя завершена.

Подключение через щиток


Перед началом работы в щитке отключите входной рубильник и с помощью пробника убедитесь, что щиток полностью обесточен. Уходящая к устройству линия коммутируется в распределительную сеть обычным образом.

ВНИМАНИЕ! В случае отсутствия в сети заземления, необходимо обратиться за помощью к мастерам-электрикам. Без подключения к «земле» эксплуатация варочной панели запрещена.

  • Земляной провод фиксируется на шину заземления. Заведите фазу на автоматический выключатель (1 или 3-фазный).
  • С другой стороны подключите автомат к устройству защитного заземления, к которому также подключите нулевой провод, идущий к прибору. Как альтернативу можно использовать схему с дифференциальным автоматом. Используйте номиналы, соответствующие уровню потребляемой техникой мощности.
  • Перед подачей электричества на вход щитка во избежание короткого замыкания убедитесь, что противоположный конец электрокабеля подключен к прибору или к розетке. В противном случае его жилы должны быть заизолированы.

Как подключить поверхность с помощью вилки и розетки


Приобретая комплект силовой розетки и вилки, следует принимать во внимание, на какой максимальный ток он должен быть рассчитан, и какое количество контактов (3 или 4) будет использоваться.

Подходящий номинал розетки – 25 или 32 А.

Уровень тока легко рассчитывается по формуле: I = P / U, где:

  • I – сила тока, А;
  • P – мощность плиты, Вт;
  • U – напряжение, В (равно 220 или 380 В, в зависимости от схемы включения).

При подключении розетки используйте цветовую маркировку проводов. Это позволит избежать неправильной электрической коммутации, которая может привести к выходу техники из строя или оплавлению участков сети.

Прикрепите корпус розетки к стенке, подключите к клеммам провода в соответствии с обозначениями, указанными на изделии.

Также соблюдая полярность, подключите вилку к проводу.

Убедитесь, что схемы расключения вилки и розетки совпадают. Проверьте напряжение в фазных контактах розетки, после чего осторожно вставьте в нее вилку и включите варочную поверхность.

Как подключить поверхность без вилки


Альтернативой подключения электрической варочной поверхности к электричеству может быть схема прямого присоединения с использованием клеммной коробки.

Этот вариант имеет ряд преимуществ – он более надежный и наглядный. Ошибка при подключении проводов практически исключена.

Минусом является невозможность быстрого отсоединения плиты от электрической линии. Чтобы обесточнить устройство, придется производить манипуляции в щитке.

Справка. Для подключения к клеммам в коробке концы проводов скручивают в форме кольца.

Для гибкого типа кабеля такую скрутку необходимо дополнительно залудить или использовать наконечники для клемм вилочного или кольцевого типа.

Как подключить газовую варочную поверхность


Газовая варочная поверхность подключается к электричеству в случае, если она снабжена системой автоподжига. Это же касается комбинированных вариантов. Например, варочная поверхность плиты подключена к газу, но укомплектована электрической духовкой.

Такие модели потребляют незначительное количество мощности, поэтому для их подключения вполне можно использовать стандартную электрическую розетку.

Никаких специальных мер, необходимых для подключения варочных электропанелей, предпринимать не требуется.

Однако следует обратить внимание, что при подключении газовой плиты к электричеству не рекомендуется использовать металлическую гофрированную подводку, т. к. в случае попадания на нее искры может произойти возгорание.

В целях безопасности рекомендуется использовать газовый шланг.

Подключение варочной панели к электросети: инструкция

Встроенные в столешницы варочные панели довольно активно вытесняют с рынка традиционные электрические плиты. Широкий набор функций, современный внешний вид, безопасность и простота в эксплуатации привлекают к себе все большее количество пользователей. Но не все из них знают, что иногда такие панели вызывают много сложностей при установке и не всегда рекомендуются специалистами к использованию.

Подключение варочной панели к электросети

Содержание статьи

  • Существующие технические требования
  • Общие советы
    • Перечень арматуры
  • Пошаговая инструкция по подключению варочной панели
  • Подключение кабеля к панели
  • Распространенные ошибки
    • Видео — Подключение варочной панели к электросети

Существующие технические требования

Настоятельно советуем перед принятием решения о приобретении варочной плиты проанализировать индивидуальные возможности.

  1. Тип электрических сетей. Они могут быть современными с заземлением и нулевым проводом или старого образца только с нулевым проводом. Такие электрические проводки не соответствуют существующим требованиям по безопасности эксплуатации электрических приборов. Особенно тех, которые могут иметь прямые контакты с жидкостями. Варочные плиты относятся к таким аппаратам.

    Проводка в квартире должна соответствовать мощности потребления всех имеющихся приборов

  2. Мощность. В зависимости от числа панелей изменяется мощность, в среднем она составляет 5–7 кВт, некоторые модели могут иметь мощность 10 кВт. Это очень большая дополнительная нагрузка на сети, старые проводки ее не выдерживают. Интересно знать, что в домах, построенных 30 лет и более тому назад, электрическая проводка и все УЗО рассчитывались на общую мощность 3 кВт. Провода алюминиевые, в распределительных коробках скрутки, заземления нет. Такие проводки не могут выдерживать значительного увеличения нагрузок.

    Чем мощнее варочная панель, тем выше нагрузки на проводку

  3. Необходимость получать разрешение от владельцев энергетических сетей. Это вызвано тем, что не все трансформаторы высокого напряжения имеют большой запас по резервной мощности, резкое увеличение потребителей может стать причиной возникновения аварийных ситуаций.

    Несоблюдение требований может привести к возгоранию

Если вы проживаете в хрущевке, то устанавливать мощную варочную панель без монтажа новой электрической проводки, замены предохранительной арматуры и получения согласия у уполномоченных организаций запрещается. Это же касается и старых деревенских домов.

Общие советы

Подключать технику должны люди, имеющие допуск к выполнению таких работ. Если вы рискнули делать это самостоятельно, то должны понимать, что вся ответственность за последствия ложится только на вас. Но в любом случае при подключении необходимо обязательно соблюдать правила ПУЭ и рекомендации производителей.

Подключением варочной панели должен заниматься специалист

Перечень арматуры

Большинство производителей комплектует варочные панели для подключения всем необходимым, при этом специальная вилка и розетка также есть в наборе. Но не все компании так ответственно относится к потребителям: многие продают только сам аппарат, все остальные проблемы должны решаться непосредственно покупателем. Какие кабели и специальную арматуру надо покупать в специализированных магазинах?

Таблица. Элементы для подключения варочной панели

НаименованиеТехнические характеристики и краткое описание эксплуатационных особенностей
КабелиСечение нужно подбирать в зависимости от мощности подключаемого оборудования, в среднем рекомендуется предусматривать 1 мм2 на один киловатт. К примеру, панель мощностью 5 кВт надо подключать кабелем с сечением жил примерно 5 мм2. Количество жил зависит от особенностей проводки и может колебаться от двух (для самых старых строений с однофазной проводкой без заземления) до пяти (для трехфазной проводки с нулевым выводом и заземлением).
Рекомендуется покупать ВВГнг-Ls соответствующего сечения.
Мощные розетки и вилкиНужно знать, что подключать такие мощные потребители тока к обыкновенным розеткам категорически запрещено. Большинство установленных в квартире розеток рассчитаны на силу тока 10 А, для обыкновенного оборудования этого достаточно. Варочным панелям требуются розетки и вилки, выдерживающие 32–40 А, а некоторые особо мощные агрегаты потребляют еще больше. Если не выполнять это условие, то места контактов вилок с розетками перегреваются, и в лучшем случае нарушается целостность контакта и аппаратура перестает функционировать. В худшем случае может возникнуть пожар. Дело в том, что в настоящее время очень мало производителей, делающих розетки и вилки из специальных термоустойчивых пластиков. Абсолютное большинство для производства использует обыкновенные дешевые пластмассы, они очень быстро загораются при сильном нагревании. Это чревато очень печальными последствиями. Покупайте только качественные товары известных брендов.
Дифференциальный автоматСовременное устройство, одновременно имеющее защиту УЗО и функции автоматического выключателя. Автомат состоит из рабочей и защитной частей, может иметь двухполюсные или четырехполюсные устройства. Установлены тепловой и электромагнитный расцепители. Защитный модуль постоянно контролирует токи утечки, при их выявлении питание мгновенно прекращается. Автомат устанавливается отдельно и подключается только к варочной панели.

Для проведения работ надо иметь тестер, отвертку и плоскогубцы.

Пошаговая инструкция по подключению варочной панели

Различные производители немного меняют внешний вид своих изделий, добавляют функции, расширяют возможности управления, используют новые материалы изготовления и вносят иные модернизации. Но принципы функционирования и подключения остаются неизменными. Рассмотрим пример подключения устройства к однофазной сети, такие ситуации встречаются довольно часто и имеют свои технологические особенности.

Выбор розетки и вилки для варочной панели

Важно. Все электромонтажные работы надо выполнять только с безусловным соблюдением существующих требований по технике безопасности.

Если вы не отличаете фазу от нуля, то никогда не беритесь за какие-либо работы с электрическими бытовыми приборами.

Шаг 1. Купите недостающие кабели и арматуру. Агрегаты мощностью до 3,5 кВт подключаются трехжильным кабелем ВВГ-П 3×2,5 (сечение жил 2,5 мм

2), розетка минимум на 16 А, наличие заземляющего контакта обязательно. Надо иметь подключенный контакт, а не отрезок никуда не присоединенного кабеля. Если производитель не предоставляет в комплекте присоединительный провод, то надо купить кабель ПВС 3×2,5 и вилку не менее 16 А.

Заранее нужно купить все необходимое для подключения

Практический совет. Экономят на поставке кабелей китайские и турецкие копании, выпускающие некачественные товары, не покупайте у них варочные панели.

Совет, кстати, относится и к электрическим проводам из этих стран. Они не выдерживают нормативных значений по диаметру токопроводящих жил, причем отклонения всегда в сторону уменьшения. На погонном метре кабеля с заявленным сечением 2,5 мм2 есть участки с площадью 2,0 мм

2. Неопытные пользователи доверяют надписям на изоляции и подключают мощные приборы – кабель не выдерживает, перегревается и перегорает. Последствия могут быть очень неприятными.

У недобросовестных производителей сечение кабеля не всегда соответствует заявленным значениям

Есть два выхода из такой ситуации.

  1. Выбирать сечение кабеля с запасом. К примеру, если расчеты показывают необходимое сечение 2,5 мм2, то надо покупать токопроводящие жилы сечением 3,0 мм2. Появляется надежда, что минимальное фактическое сечение не будет ниже расчетного. Но в этом случае повышается стоимость кабеля.
  2. Использовать только товары ответственных производителей. Они обойдутся дороже, но это лишь на первый взгляд убыточно. Если принимать во внимание сумму возможных потерь из-за некачественного кабеля, то их применение вполне оправдано.
Кабель лучше выбирать с запасом по мощности

Шаг 2. Проштробите канавку от подачи напряжения из домашнего распределительного щитка до места установки розетки. Подключать устройства к ближайшей распределительной коробке запрещается по двум причинам. Первая – существующий кабель установлен без достаточного запаса по мощности и не выдержит дополнительную нагрузку. Мы уже упоминали, что варочная панель может требовать до 10 кВт, это часто превышает суммарную мощность всех потребителей электрической энергии в квартире. Вторая – к устройству надо присоединять собственную арматуру.

Кабель должен проходить в отдельной штробе

В канавку монтируется кабель ВВГ-П 3×2,5. Розетка ставится немного ниже уровня панели или духового шкафа. В противном случае потоки горячего воздуха могут критически повышать температуру нагрева деталей.

Шаг 3

. Присоедините провода к дифавтомату. Согласно действующим нормативным правилам коричневый провод надо прикручивать к нижней клемме под маркировкой «2», провод синего цвета к клемме «N», а желтый с зелеными полосами к шине заземления. Обращайте внимание на рекомендованный алгоритм подключения, несоблюдение правил становится причиной выхода оборудования из строя или поражения пользователей электрическим током. После монтажа кабеля можно заделать штробу и выполнить финишные работы по отделке поверхности стен.

Порядок подключения проводов к дифавтомату

Шаг 4. Очистите кабели от изоляции в распределительной коробке. К боковым клеммам прикручивайте коричневую и синюю жилы (фазу и ноль), а к центральной желтую с зеленой полоской (заземление). Закройте коробку крышкой.

Схема подключения к розетке

Шаг 5. Подключите вилку соединительного провода панели. Для этого предварительно разберите ее, снимите корпус и достаньте клеммы.

Вилку разбирают, чтобы подключить провод

Шаг 6. Пропустите провод в отверстие корпуса, удалите защиту оболочек и изоляцию проводов. Далее по схеме: коричневый и синий присоедините к боковым клеммам, а желто-зеленый к верхней центральной.

Перед подключением провода опрессовываютСхема подключения розетки и вилки варочной панели

Важно. Концы многожильных проводов надо опрессовать наконечниками или запаять. Делать это следует обязательно, в противном случае контакты розетки со временем начнут нагреваться. Причина в том, что поверхность меди постепенно окисляется и теряет показатели проводимости. Как следствие, значительно возрастает сопротивление в местах присоединения проводов к клеммам и выделяется большое количество тепловой энергии.

После соединения всех контактов зафиксируйте провод в специально предусмотренной нише и соберите вилку. Теперь остался последний этап – присоединение корпуса варочной панели.

Подключение панели без вилки

Подключение кабеля к панели

Обратите внимание, что на задней части корпуса есть различные схемы для подключения агрегата. Панель присоединяется к однофазной, двухфазной или трехфазной проводке, каждая из них имеет свое обозначение и нарисованную схему. Мы подключаем агрегат к однофазной проводке, требуется выполнять схему 1N~. Используйте трехжильный провод марки ПВС 3×205.

Варианты схем подключения на задней части корпуса панели

Шаг 1. Снимите крышку клеммника на варочной панели, просуньте провода в отверстие, зачистите и опрессуйте концы.

Провода зачищают и опрессовывают концы

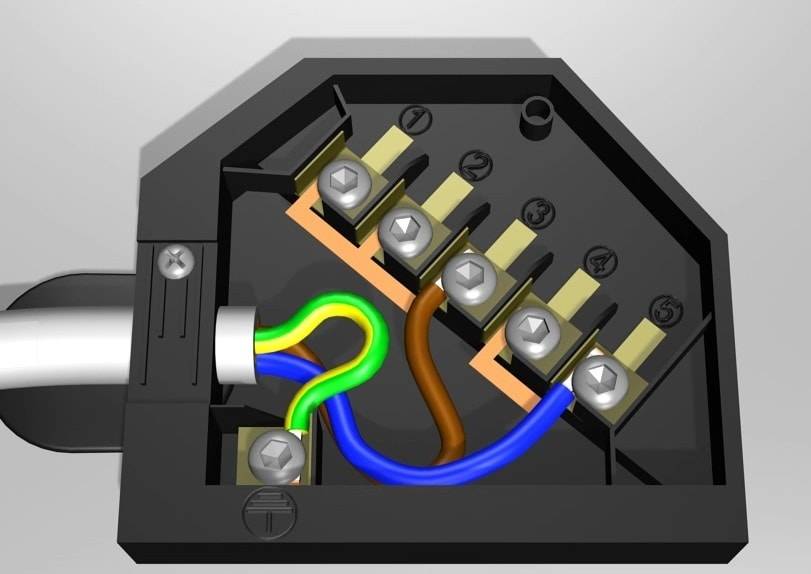

Шаг 2. Установите перемычки согласно имеющейся схеме. Однофазным надо замыкать клеммы 1, 2 и 3. Первую и вторую затяните до упора, а в третью вставьте коричневый провод и только после этого зажмите болтик. Соедините перемычкой клеммы 4 и 5, к последней прикрутите синий провод, это ноль. Земля прикручивается в задней части клеммника.

Устанавливают перемычки и подключают провода согласно схеме

Шаг 3. Зафиксируйте провод и закройте крышку. Если у вас есть тестер, то для гарантии рекомендуется прозвонить проводку на предмет замыканий и правильности подключения проводов.

Для фиксации провода необходимо закрутить болтик

Устанавливайте варочную панель на место и можете пользоваться. Мы дали инструкцию подключения маломощной панели, для аппарата на 6 кВт надо провода сечением не менее 6 мм2. Соответственно, вилка и розетка должны выдерживать ток 42А, это очень большие значения, такая электроарматура изготавливается на специализированных предприятиях.

Панель готова к использованию

Распространенные ошибки

  1. Подключение панелей мощностью более 3,5 кВт к розеткам и вилкам на 16А. Имейте в виду, что даже очень качественные изделия европейских производителей на 16А категорически нельзя применять для мощных панелей. Рассматривать некондиционные изделия китайских и многих отечественных производителей даже чисто теоретически не стоит, на практике они редко держат токи 10А.

    Неправильно подобранные розетки и вилки могут стать причиной поломки панели

  2. Попытки сэкономить на приобретении дифференциального автомата. Помните, тепловой отсекатель не может гарантировать безопасное пользование таким устройством, тем более, что во многих квартирах отсутствует эффективное заземление.

    Дифавтомат повышает безопасность эксплуатации варочной панели

  3. Кабели не имеют достаточного сечения. Мы выше упоминали, какие проблемы создают кабели недобросовестных производителей. Расчет площади кабеля зависит от нескольких факторов: вида токопроводящего металла, количества жил, количества фаз, длительности максимального потребления. Неопытные потребители считают, что зависимость связана только с мощностью, но это не так. Чтобы не сделать ошибки во время выбора сечения, всегда предусматривайте запас.

    Выбор кабеля должен выполняться с учетом мощности панели

  4. Подключение панели к соединительной коробке общей проводки квартиры. Это очень распространенная ошибка – штробить отдельные канавки нет желания. Ответственные электрики никогда не пойдут на грубое нарушение норм ПУЭ, а подключение больших дополнительных потребителей к старой проводке относится к такой категории. Чаще всего варочная панель не будет работать из-за постоянно отключающегося разъединителя. Если заменить его более мощным, то есть вероятность короткого замыкания проводки – изоляция нагревается, плавится или горит, провода касаются друг друга.

    Варочная панель и духовка должны иметь отдельные розетки

Всегда соблюдайте существующие правила и варочная панель прослужит долго и без проблем.

Видео — Подключение варочной панели к электросети

Подключение варочных поверхностей надо делать в строгом соответствии с описанной технологией. Изменения разрешается вносить только по требованию производителей. Такие панели в последнее время пользуются очень большой популярностью, они дают возможность значительно повысить комфортность пользования кухнями любых размеров. Очень функционально устройства вписываются в интерьер угловой кухни с барной стойкой. Как правильно оформить такое помещение подробно описано на страницах нашего сайта.

Как подключить керамическую варочную панель к сети, в которой имеется 5 разъемов
