После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм². При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства.

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора

Обратите внимание!

При самостоятельной установке варочной поверхности, кроме провода для подключения, потребуется приобрести отдельно сетевой кабель. Такие элементы не реализуются в комплекте с плитами, так как нет никакой возможности узнать заранее количество фаз в конкретной постройке.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени

Современные модели плит, которые интегрируются в столешницу, чаще всего имеют совместимость со всеми типами фаз. В России существует два строго определенных стандарта сетей:

Отдельно следует сказать, что в некоторых домах сеть на 220 В может иметь две фазы. Перед началом работы по подключению варочной поверхности необходимо изучить особенности каждого вида сети, чтобы понимать нюансы работы. Каждый тип системы имеет свои характерные отличия.

Однофазная. Чаще всего такой вариант сети можно встретить в жилых сооружениях, которые были построены достаточно давно. Однофазные сети подразделяются на два типа: двухпроводные и трехпроводные. В домах старого образца однофазные системы имеют напряжение 220 В.

Схема подключение варочной поверхности с помощью клеммника

В первую очередь необходимо разобраться с двухпроводной сетью.

Трехпроводные однофазные сети включают в себя разноцветные провода. Определенной электрической линии соответствуют следующие оттенки:

Однофазная схема включения является довольно распространенной. В редких случаях такая сеть может иметь провода одного цвета. В такой ситуации рекомендуется воспользоваться тестером, который позволит более точно определить назначение каждого провода.

Схема подключения варочной плиты и духовки

Двухфазная сеть, которая имеет стандартное напряжение 220 В, встречается крайне редко. Как правило, такую коммуникацию можно увидеть в новостройках. Для обозначения фазы в этом случае применяется черный цвет (реже – коричневый). Ноль имеет привычный синий оттенок, земля определяется желто-зеленым проводом.

Последняя схема подключения – трехфазная. В такой системе ноль и земля имеют стандартные расцветки. В свою очередь, провод, соответствующий фазе, может обозначаться желтым, красным или зеленым цветом.

Полезная информация! По другой шкале оттенков расцветка фаз может быть следующей: белой, черной или коричневой.

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Обратите внимание!Однофазные сети могут состоять всего из двух проводов. В этом случае необходимо действовать по-другому. В такой ситуации обязательным пунктом является покупка отдельного контура, который будет использоваться для заземления. Если проигнорировать подключение заземления, то тогда устройство может довольно быстро выйти из строя.

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм². Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты.

Розетки на кухне: расположение, схемы и особенности конструкций

Сколько розеток нужно. Правила размещения, схемы, нормы и рекомендации. Особенности установки розеток для различных приборов.

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Большинство моделей варочных панелей, изготовленных компанией Электролюкс, реализуются в комплекте со шнуром. Однако не всегда это является преимуществом, так как многие путаются при подключении устройства к трехфазной электрической сети. Это связано с тем, что шнур содержит 4 провода: ноль, землю, и две фазных линии. Перед началом установки необходимо изучить все нюансы работы.

Подключение варочной панели Электролюкс следует начинать с открытия крышки, которая располагается на тыльной стороне устройства. Это позволит получить доступ к клеммам. На следующем этапе потребуется отыскать выход «земля», который имеет традиционный желто-зеленый цвет. В непосредственной близости к нему должна находиться перемычка, имеющая 2 входа.

Обратите внимание! Дать ответ на вопрос о том, как подключить варочную панель Электролюкс, поможет инструкция, которая прилагается к устройству.

Затем с помощью перемычки, которая была обнаружена ранее, нужно объединить два выхода под фазы. Они обозначаются латинскими буквами L1 и L2 (черный и коричневый цвет). Важно запомнить, что для присоединения вилки используется только коричневый кабель. В свою очередь, черную линию потребуется тщательно заизолировать.

Перед началом установки варочной поверхности Электролюкс, необходимо изучить все нюансы работы

Все современные варочные плиты подразделяются на виды в зависимости от принципа действия. По этому показателю выделяют электрические, индукционные и газовые приборы. Подключение каждого из этих типов техники имеет свои особенности. Панели, функционирующие от электросети, требуют обязательного обустройства заземления при любом числе фаз.

При самостоятельном монтаже такой панели пригодятся минимальные познания в области электрики. Новичку, не имеющему подобного опыта, будет гораздо сложнее. Потребуется подробно изучить конструктивные особенности устройства и следовать инструкции подключения электрической варочной панели. Как правило, электронные модели имеют все детали, необходимые для выполнения работы.

Важно запомнить, что при работе с электротехникой следует помнить о правилах безопасности. Перед началом подсоединения обязательно нужно обесточить квартиру (отключение выполняется на щитке). Всю работу нужно выполнять аккуратно. Проверка конечного результата позволяет избежать многих проблем.

Подключение варочных панелей Bosch к электросети, а также других современных устройств производится, как правило, посредством четырехжильного кабеля. Стоит отметить, что электрические модели постепенно отходят на второй план. На смену им пришли более функциональные индукционные устройства. Их особенность заключается в том, что они не нагреваются сами, а воздействуют непосредственно на посуду.

Для правильной установки и подключения необходимо изучить паспорт на устанавливаемое изделие, а также рекомендации предприятия изготовителя по монтажу и обслуживанию

Подключение индукционной варочной поверхности напоминает аналогичный процесс с участием электрической панели. Однако имеются и некоторые нюансы, которые требуют рассмотрения. В первую очередь требуется подготовить инструменты и материалы, необходимые для установки прибора.

Подключение индукционного устройства начинается с проводки самостоятельной электролинии от распределительной коробки. Далее следует установить подрозетник. Здесь очень важен правильный подбор высоты.

Полезная информация!Дистанция от пола до электроприбора не должна превышать 90 см. Провести кабель к данному устройству можно двумя способами: скрытым и в монтажном коробе, фиксирующемся на стене.

Следующим этапом подключения индукционной варочной панели является подвод кабеля от устройства к щитку. Подсоединение производится к отдельному автоматическому выключателю. Не стоит также забывать о контуре заземления, который является очень важным в этом случае.

Для герметизации нужно проклеить прилагаемы производителем уплотнитель

После того как будет произведен монтаж подрозетника, необходимо зачистить окончания кабелей. Далее их нужно вставить в клеммы розетки и зафиксировать в таком положении с помощью специальных зажимов. Затем необходимо установить силовую розетку для варочной панели в подрозетник. Вилка варочного интегрируемого агрегата подключается аналогичным методом.

Для однофазной сети, напряжение в которой составляет всего 220 В, используются медные перемычки. В качестве альтернативы подойдут детали, изготовленные из латуни. Перед началом присоединения прибора рекомендуется начертить собственную схему, соответствующую конкретным условиям. Соблюдение парности кабелей – обязательное правило при подключении индукционной варочной панели. Как завершается процесс подключения?

Три линии фазы соединяются между собой. То же самое необходимо выполнить с двумя проводами, соответствующими нулю. После подключения всех кабелей можно закрыть коробку с клеммами. Очень важно по окончании работы выполнить проверку устройства.

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов. Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А.

Розетки для подключения электроплиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

Обратите внимание!Существует возможность подключения двух электроприборов к одной розетке.

Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности. Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Перед началом установки и подключения поверхности для варки рекомендуется ознакомиться с советами специалистов. Во время монтажа необходимо использовать специальный герметик, который наносится на все стыки. Очень важно, чтобы состав обладал хорошей устойчивостью к высоким температурам.

От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок

Правильно выбранная розетка должна соответствовать мощности варочной поверхности. Только в этом случае эксплуатация устройства будет безопасной. Розетка под варочную панель также должна быть изготовлена из качественных материалов. Не рекомендуется приобретать самые дешевые варианты, так как они чаще всего реализуются с элементами брака.

Обратите внимание! От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок. Профилактические чистки способствуют продлению этого времени, а также позволяют предотвратить различные неполадки.

Для подключения такого оборудования настоятельно рекомендуется провести отдельную силовую линию от щитка. Для того чтобы проверить, насколько правильно выполнено подсоединение техники, необходимо воспользоваться специальным прибором –мультиметром.

При желании можно выполнить подключение варочной панели и духового шкафа в одну розетку. Для этой цели используется специальный электроприбор, который имеет два входа под силовые вилки.

Чтобы проверить, насколько правильно выполнено подсоединение панели, необходимо воспользоваться специальным прибором –мультиметром

Не рекомендуется самостоятельно комбинировать устройства разных производителей. Это связано с тем, что новичок может допустить ошибку при выборе проводников. Для самостоятельного подключения лучше всего выбрать предметы техники, изготовленные одной компанией.

В некоторых случаях просчеты, допущенные во время подсоединения варочного прибора к сети, могут привести к серьезным последствиям. Плита может попросту выйти из строя или стать причиной пожара. Для того чтобы исключить возможность допущения ошибки при самостоятельной установке плиты, рекомендуется обратить внимание на распространенные упущения.

Довольно часто у людей, которые не разбираются в электричестве, возникают сложности при выборе розетки для варочной поверхности. Важно запомнить, что категорически запрещается стыковать плиты индукционного типа, мощность которых превышает 3,5 кВт, со стандартными вилками и розетками на 16 А. Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства.

Довольно часто пользователи таких панелей жалуются на то, что приборы самостоятельно включаются и выключаются. Как правило, такое поведение устройства расценивается как ошибка в подключении проводки, однако это не всегда так. Наиболее вероятная причина в этом случае – работа программы, входящей в набор функций той или иной модели. Например, при нажатии большого количества кнопок может срабатывать режим «защита от детей».

Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства

Для подключения варочной панели Bosch (или любой другой), мощность которой превышает 7 кВт, нельзя использовать провода, сечение которых составляет 2,5 мм². Если панель не включается, то рекомендуется проверить клеммы. В этом случае на одной из них может отсутствовать фазная перемычка.

Еще одна распространенная ошибка – однофазное подключение трехфазных устройств. Такая погрешность идентифицируется довольно просто. В этом случае при включении плиты функционирует только половина горелок. Для того чтобы решить эту проблему, необходимо внимательно изучить инструкцию, идущую в комплекте с конкретным устройством. Для починки плиты потребуется выполнить повторное подключение клеммников.

Устройства, выпускаемые немецкой компанией Бош, чаще всего подключаются посредством четырехжильного кабеля. Причем это правило работает даже в том случае, когда розетка имеет меньшее количество контактов. Жилы провода присоединяются к клеммам, расположенным в коробке, которая находится на обратной стороне панели для приготовления пищи.

Обратите внимание!Какая розетка нужна для варочной панели Бош? В этом случае работают стандартные правила подбора электрического устройства. Розетка должна быть силовой, так как обычные варианты могут не выдержать высокой мощности плиты.

Варочные поверхности Бош, чаще всего подключаются посредством четырехжильного кабеля

Каждая поверхность для приготовления пищи имеет на своем корпусе рисунок, на котором обозначается схема ее подключения. Руководствуясь ею, можно избежать установочных ошибок. Еще один важный момент – провода должны быть хорошо зафиксированы в клеммах.

Для подключения четырехконтактной вилки к проводу необходимо изучить маркировку, которая находится на ее крышке. Если в стене установлена трехконтактная розетка, то тогда необходимо соединить две линии фазы в одну. Эти контуры окрашиваются в традиционные цвета: черный и коричневый. Все эти рекомендации позволяют дать ответ на вопрос о том, как подключить варочную панель Бош к электрической сети.

При желании можно выполнить подключение панели для приготовления пищи напрямую к щитку. В этом случае вилка и розетка не используются. Однако такой вариант имеет некоторые недостатки. Например, усложнится процесс полного отключения прибора от питания.

Каждая варочная поверхность имеет на своем корпусе рисунок, на котором обозначается схема ее подключения

При подключении варочной поверхности к электрической системе необходимо изучить инструкцию, которая прилагается к оборудованию. Перед началом работы стоит определить количество фаз в сети и выбрать необходимый вариант вилки и розетки. Еще одно важное условие – в обязательном порядке нужно соблюдать правила безопасности.

• Полка для обуви в прихожую: важная деталь интерьера для комфортной жизни подробно, с фото
• Варочная газовая панель: классический вариант для современной кухни подробно, с фото

4 и 5 проводов, с розеткой и без нее

Содержание статьи:

Варочная поверхность — компактный аналог стационарной плиты. Панель не испортит ни одно интерьерное решение, потому что не выделяется, врезается в столешницу гарнитура подобно мойке. Особенность индуктивной стеклокерамической поверхности в том, что сама она не нагревается, а передаёт тепло непосредственно посуде.

Подготовительный этап установки панели

Перед монтажом варочной панели нужно установить подходящую по мощности розетку

Идею установки варочной поверхности конструктивно рассматривать на этапе проектирования разводки электроснабжения. Это позволяет подобрать соответствующую по мощности модель, провода, проштробить отдельный канал под кабель, установить нужную розетку. Покупке предшествует анализ проводки в доме или квартире. Кухонная электропанель на месте старой плиты создаст череду трудностей. Проводка в доме или квартире выдерживает свою максимально допустимую величину мощности одновременно включённых приборов. У малометражек типа «хрущёвка» — это 5,5 кВт. Выбор электроприборов может быть ограничен линейкой малой мощности.

Программа индуктивного оборудования в состоянии самостоятельно урезать нагрев части конфорок. Приготовление пищи станет затяжным, панель лишится главного козыря — скорости нагрева. Если нет уверенности в стабильности сети электроснабжения, избегайте плит с сенсорным управлением. В условиях пониженного или прыгающего напряжения они поведут себя капризно.

При отсутствии базовых умений в электромонтаже доверьте подключение профессионалам. Несоблюдение чётких инструкций и правил безопасности повлечёт разрушительные последствия.

Материалы для монтажа электрических панелей

Согласно СП 31-110-2003 под питание электрических плит организовывается индивидуальная силовая линия электропроводки. Нельзя запитывать ветвь от кухонной распределительной коробки или другой розетки. Запрещено пользоваться удлинителями и сетевыми разветвителями.

Мощность до 3,5 кВт позволяет использовать привычную евророзетку на 16 А. Среднее потребление для современных функциональных моделей варочных поверхностей 7–8 кВт. В таком случае без силового разъёма на 40 А не обойтись. Правила подключения электроприборов определяют расположение розетки: не выше 90 см от пола, ниже духового шкафа или в стороне от него. Снизу остается отступ на случай затопления.

Штепсельное соединение для тока 40 А габаритной — 5–7 см. Зазор между стеной и кухонным гарнитуром выйдет неудобным. Альтернатива — снять заднюю стенку тумбы или выпилить в ней отверстие. Варочная поверхность подключается к силовой вилке проводом ПВС или его аналогом, который входит в комплектацию прибора.

Контакты питающей проводки и проводов панели соединяются напрямую при помощи ГМЛ гильз или монтажной коробки. Такое соединение осложняет влажную уборку поверхности. Чтобы обесточить плиту, нужно каждый раз выключать автомат защиты в распределительном щитке.

Выбор кабеля рассчитывается по формуле, исходя из потребляемой прибором мощности. При недостаточной толщине проводника будет срабатывать автоматический отключатель, иначе сама проводка сгорит или спровоцирует повреждение техники. Материал проводника — медь. Подходящие виды кабеля имеют маркировку ВВГнг–Ls или NYM. Сечение жил можно высчитать самостоятельно с обращением к таблице ПУЭ. 3*6 мм2 — универсальный вариант, если ещё не принято решение в пользу конкретной модели.

Зачищенные от изоляции концы проводника оформляются в монолитные штифты прессованием наконечниками НШВ. Ответвление цепи защищено устройством УЗО или дифавтоматом.

Схема электропитания индуктивной поверхности

Подключение линии в распределительном щитке

Однофазная сеть предполагает использование двухполюсного защитного устройства, трёхфазная — автомата с четырьмя полюсами. Показатель тока утечки обычно составляет 30–40 А, но для энергопотребителей мощностью выше 7,2 кВт — 25 А безопаснее.

Выходы кабеля в обмотке коричневого, чёрного и белого цвета — фазы, которые подходят к автомату снизу на болты с маркировками 1, 2, 3. Ноль в голубой изоляции закреплён на N. Жёлто-зелёный защитный проводник отводят к шине заземления.

Узел соединения проводки в подрозетнике

Силовая пара — разъёмное соединение. Розетка для индукционной плиты имеет обычно 3 штыря. Для подсоединения кабеля её необходимо разобрать, зачистить жилы ПВС кабеля от изоляции. Фаза и ноль фиксируется на боковых контактах, руководствуясь маркировкой. Если провод плиты имеет 4 или 5 выходов, одну или две пары соединяют опрессовкой под общий наконечник. Скручивать можно чёрный провод с коричневым, а серый с голубым. Приём не совсем безопасный, потому что провод заземления оказывается в два раза меньше толщины рабочих проводников, что противоречит нормам. Как вариант, лишние концы изолируются и отводятся. Электроприбор при этом может давать сбои управления, а поля обогрева будут включаться не все.

Вместо штепсельного соединения применяют блок с двумя рядами клемм — коннектор. Габариты монтажной коробки 100*100*50 мм. Пары винтов сверху вниз или слева направо фиксируют входящие и исходящие фазы, ноль и заземление. Недостаток таких устройств в том, что они не всегда выдерживают заданную мощность. Для трёхфазных соединений достаточно пружинного конвектора (пропуск тока до 24 А), для однофазных — необходим винтовой (36 А). Приоритетом использования обладает модель КлК–5С.

Жилы проводки объединяются с проводами потребителя при помощи гильз. Диаметр трубчатых изделий из электротехнической меди подбирается по сечению кабеля. Если толщина проводников на концах гильзы отличается, более тонкий уплотняют дополнительным проводом. Края гильзы зажимаются пресс клещами (пассатижи не подходят для данной задачи), обматывают изолентой или заплавляют термоусадочной трубкой. Соединённые линии аккуратно укладывают в подрозетник. Способ требует от исполнителя опыта и наличия специального инструмента.

Подключение варочной панели к электросети

В нижней части корпуса варочной панели выходят контакты: выпущены провода или оформлен блок с клеммами (3–6 штук). В комплектацию входят металлические перемычки. При подключении к трёхфазной линии задействованы все клеммы. Такой вариант используют редко, чаще берут две фазы для удобства распределения по конфоркам. Две области среднего нагрева будут на одной фазе, а сильная и слабая — на второй. Третий провод изолируют и отводят.

Свободные клеммы с задействованной объединяются в однофазном подключении параллельно пластинчатыми переходниками.

Типовые схемы электроприборов известных марок

Как подключить варочную поверхность к электричеству правильно, подскажет инструкция производителя. Модели разного производства устройством клеммника отличаются незначительно.

Марка Bosch подряд расположила пять контактов: 3 на все фазы трёхфазной сети и 2 на ноль. Соединение под заземление обособлено и используется при всех видах подключения. В однофазном и двухфазном соединении между 1, 2, 3 или 1, 2 ставятся металлические перемычки, жила крепится к 3 или 2, 3 соответственно. Перемычка используется между 4, 5. Рабочий ноль крепится к 5.

Hansa поместили слева выходы на фазы 1, 2, 3 — в подключении к сети меньшей фазности используются перемычки, но жилы закрепляются к 1 или 1, 2 клеммам. Справа контакт для ноля (4) и для заземления.

У Electrolux 4 или 5 болтов размещены в ряд. Сверху 3 фазных или 2 и свободная ячейка, ниже нейтраль и земля.

Практичный кухонный помощник превратится в источник опасности при нарушении технологии монтажа. Подключение варочной панели к домашней электросети самостоятельно можно облегчить правильным выбором модели согласно параметрам существующей сети и подготовкой проводки заранее. Знание норм и внимательное изучение инструкции производителя обеспечит безопасность.

схема, сечение кабеля, какой провод нужен – Ремонт своими руками на m-stone.ru

Прежде чем приступить к установке розетки, необходимо определиться с расположением плиты. Розетка должна располагаться рядом, сантиметрах в 30 от пола.

Что касается типа розетки, то она подбирается в зависимости от типа сети. Если сеть однофазная, то можно использовать обычную евророзетку на 32–40 А. В противном случае понадобится двух- или трехфазная розетка и к ней специальная вилка.

При подключении кабеля к розетке обязательно запомните, как в ней располагаются провода «фаза», «ноль» и «заземление». Для надежности можете даже аккуратно подписать розетку маркером. Если в вашей квартире или доме розетка уже установлена, воспользуйтесь специальной отверткой-индикатором, чтобы определить где расположена «фаза», «ноль» и «заземление».

Кабель между плитой и розеткой лучше использовать многожильный, так как он обладает большей устойчивостью к излому. Для наших целей подойдет ПВС или КГ. Требования к кабелю остаются теми же – сечение должно соответствовать мощности электроприбора.

Прежде чем закрепить края многожильных проводов в вилке, их желательно пропаять, чтобы они не «распушились» в процессе затягивания в клеммах.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

для подключения прибора используется трехжильный медный кабель сечением от 4 мм2 либо от 6 мм2 в зависимости от длины шнура;
в электрощите устанавливается отдельный автомат для плиты;
выполняется монтаж устройства защитного отключения;
плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности

каким автоматом подключить панель в электрощитке

как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки

как правильно подключить и не перепутать жилы кабеля на клеммнике

Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

кабель ВВГнг-Ls или NYM

спец.розетка + вилка для плит на ток 32А-40А (заказать подобный разъем можно здесь)

провод ПВС, если в комплекте с панелью не идет никаких проводов

дифференциальный автомат

наконечники НШВ

клеммник или гильзы ГМЛ

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

Подключение индукционной варочной поверхности в щитке

Обязательное условие монтажа варочной панели и духового шкафа — это подключение этих приборов через УЗО+автомат, либо дифференциальный автомат с током утечки 30мА.

Простые автоматические выключатели не смогут обеспечить защиту в случае повреждения изоляции и утечки на корпус.

В щитке фазный провод кабеля (обычно для фазы выбирают коричневый, серый или другие цвета кроме синего и желто-зеленого) подключают к нижней клемме диффавтомата без надписи N или с цифрой 2

Нулевую жилу (выбирайте провод синего цвета) — к клемме снизу, имеющей маркировку с латинской буквой N

Жилу желто-зеленого цвета (защитное заземление) к заземляющей шинке

Розетка и вилка для варочной панели

Использование вилки более удобный вариант в части обслуживания и эксплуатации варочной панели.

Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат. А так выдернул вилку, протер поверхность и подключил обратно.

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола — до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Если у вас индукционная панель мощностью более 3,5квт, то подключение через обычную вилку и розетку тем более запрещено!

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти «полярность». Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

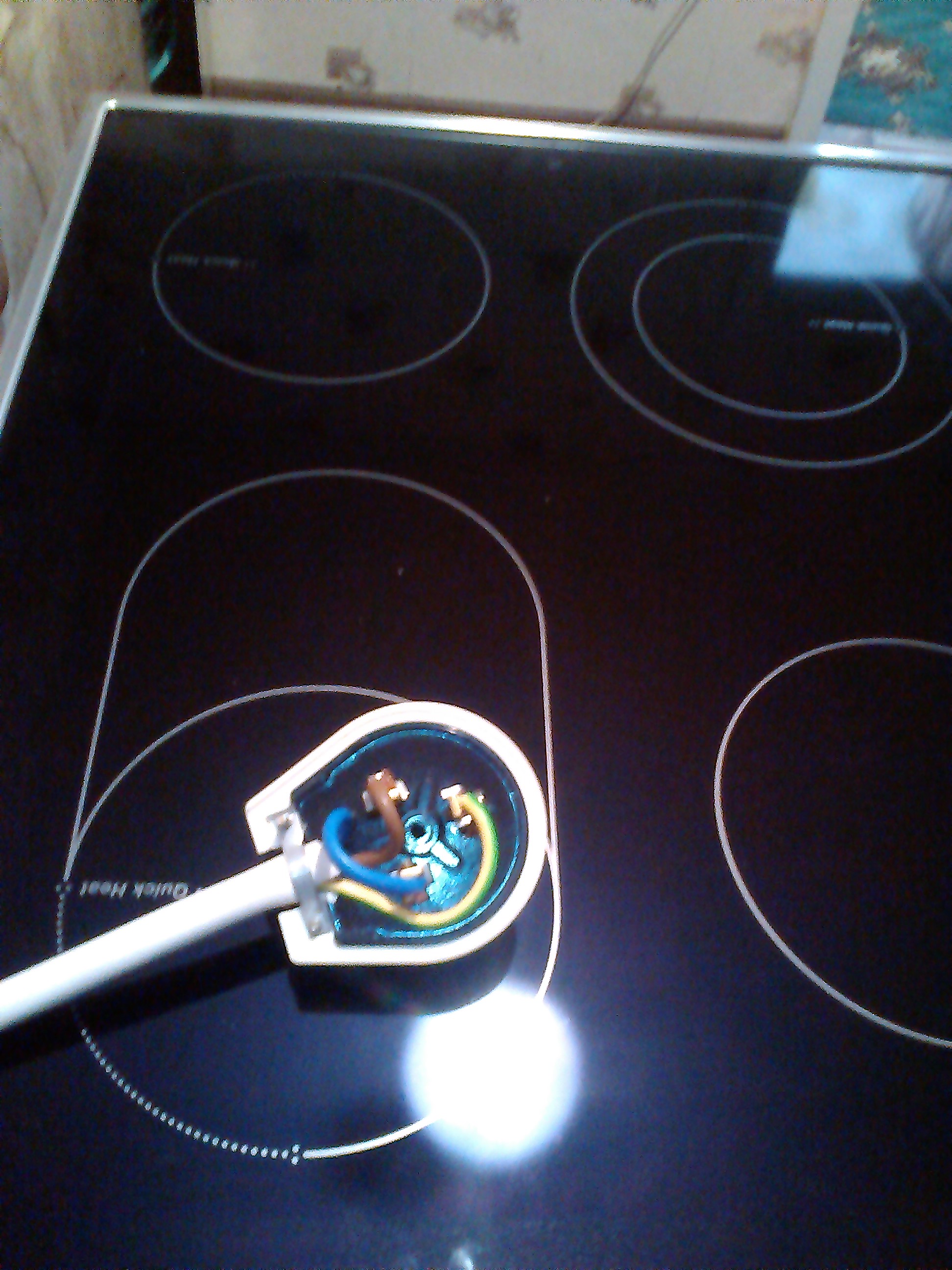

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Разбираете корпус вилки, пропускаете через него провод. Снимаете изоляцию с внешней оболочки на такую длину, чтобы ее край после сборки вилки, был придавлен специальным фиксатором.

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

фазу и ноль под крайние клеммы

заземление — под верхний винт

Большое неудобство таких моделей, что они очень сильно «выпирают» из стены — на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

через гильзы ГМЛ

через монтажную коробку КлК-5С

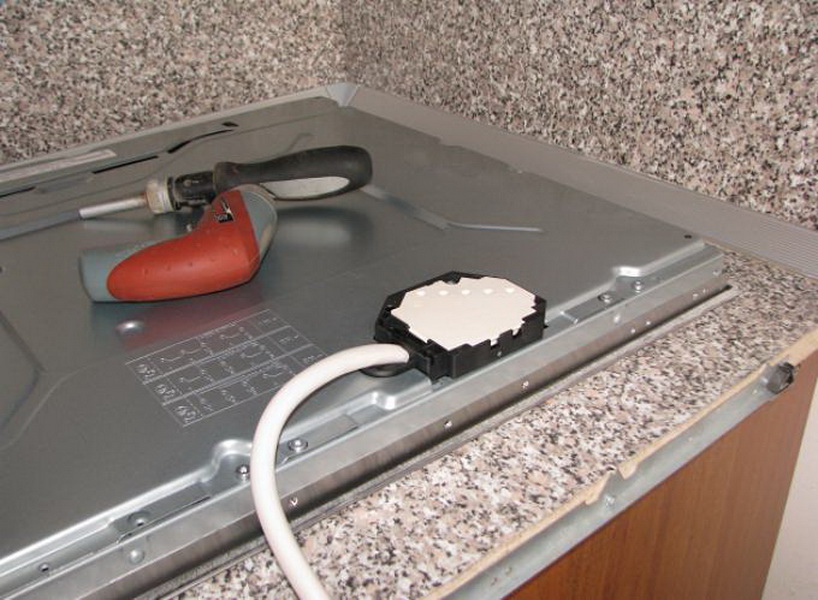

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

Но если строго соблюдать правила, то такое подключение не совсем верное. Так как защитный проводник PE должен быть одного сечения с фазными. А он у вас будет в два раза тоньше.

Соединение гильзами

Теперь нужно соединить проводку в подрозетнике с кабелем идущим на панель. Подбираете соответствующие сечению жил гильзы ГМЛ.

Если сечения жил разные, например из стены выходят 6мм2, а на панель идет 4мм2, то с одной

Как подключить варочную панель и духовой шкаф: инструктаж электрика

Как подключить варочную панель и духовой шкаф, если современные устройства принадлежат к мощным энергетическим потребителям?

Чтобы не срабатывало автоматическое отключение, нужно предусмотреть параметры мощных электроприборов.

Большое значение имеет наличие проводки с необходимым для подобного оборудования сечением.

Какие параметры влияют на работу техники

Варочная панель и духовой шкаф

Розетка для варочной панели и духового шкафа должна быть в удобном, доступном для руки месте, при этом необходимо чтобы источники засорения не забивали открытые входы, а визуальный обзор был эстетичным.

Кроме этого,  по евро-стандарту рассчитывают установку по силе потребляемого тока не меньше 32 А.

Устаревшие провода в кухне не подойдут, это чревато не только постоянным отключениям света, но и пожароопасно.

В новых зданиях строители предусматривают современные веяния по установке многочисленного бытового оборудования, как главного потребителя. Возникновение предельных нагрузок на электросети, требуют для них серьёзной защиты. Электрику предстоит оценить действующую электропроводку на предмет её сечения.

Для новых установок прокладывают кабели 2.5 мм с автоматами не менее 16 А. Эти параметры позволяют задействовать только сетевой шнур, вилку и розетку.

Простота обустройства имеет свои недостатки:

• Невозможно включать в один разъём другие технические мощности – автомат не пропустит, выбьет, розетка оплавится, её предстоит часто менять, поскольку она не рассчитана на пропуск одновременного значительного уровня токов.
• Встречаются старые, качественные трёхжильные проводки, если они находятся в нормальном состоянии, присутствует заземление и ранее не подвергались солидным нагрузкам, их можно еще поэксплуатировать.
• Предстоит проверка изоляционного состояния. Для этого понадобится мегаоометр, чтобы измерить сопротивление в проводнике. По норме в изоляции этот параметр должен быть не меньше 0.5 Мом., с сечением медных проводов 2.5 мм. кв. Выбор новых проводов требует обязательной проверки на качество изготовления в соответствии с требованиями современной техники. Предстоит измерить изделие по диаметру, сечению, наличию третьей жилы в качестве заземления.
• Изготовители стараются сэкономить на материалах, производят тоньше положенных размеров. Эти номиналы  стоят в паспорте духовых шкафов, их производители заинтересованы в положительных отзывах о своей продукции, указывают рекомендации по запасу прочности.

Автоматический защитный выключатель выполняет своё основное предназначение, электрики убедительно советуют установить дополнительно УЗО, при этом связать 2 устройства или провести монтаж дифавтомата с совмещенными функциями. Подобные действия защитят окружающих при случайных прикосновениях, если возникнет непредвиденный корпусной пробой.

Правила безопасной установки

Двойная розетка для панели и духовки

Двойная розетка для варочной панели и духового шкафа позволяет соответствовать требованиям обязательного автономного подключения одного бытового прибора от другого.

Использование одиночного разъёма не только не эффективно, но и опасно.

Питающие провода шкафов и поверхностей для варки по сечению имеют разные значения, поэтому для каждого из них рассчитана установка определенных защитных автоматов, которые могут не сработать от неисправности одного вида оборудования.

К примеру, возникает поломка духовки, а автомат панели не реагирует, отчего загорается электропроводка — она, конечно, замкнет, но ни кому нужны подобные неприятности и необходимость ремонтных работ. Надежность и безопасность — главные критерии в правильном подключении и подборке любых электроприборов.

Условия требуют:

• Подсоединять варочную панель с обязательным устройством заземления. Контакты вилок или розеток должны быть нечетными 3, 5 в зависимости от сетевых фаз. Заземление вилки смотрится как штырь более длинный по сравнению с остальными. Если постройка старая и в ней не предусмотрено заземление, то необходима прокладка нового кабеля с подключением его к общей сети и установки УЗО.
• Отдельный питающий провод понадобится, если прежняя проводка не предусмотрена работать с мощностью оборудования выше 3.5 кВт. Она нагреется, выйдет из строя. Духовки маломощные подключают без отдельного кабельного монтажа.
• Если проводка осуществлялась для подключения определенного оборудования, значит были рассчитаны параметры и не нужно использовать его для других целей, чтобы не произошла перенагрузка сети.

Электрики новых зданий сдают их с полноценным монтажом отдельных кабелей и установкой розеток, предназначенных для целевого использования. Владельцу предстоит выбрать нужную вилку в соответствии с разъёмом.

Каким способом проводки воспользоваться

Не всегда в жилье заранее все готово и многие работы по обустройству предстоит выполнять самостоятельно, чтобы домовладение заполнить техникой, сделать жизнь комфортной не только в городе, но и сельском поселении.
Мастеру понадобится выполнить следующее:

• узнать напряжения, по которым работают, приобретенные бытовые устройства
• изучить схему подключения, рекомендованную изготовителем приборов, опубликованную в инструкции
• исследовать характер мест присоединения к сети на оборудовании (панель и духовка иногда работают с разным сетевым напряжением – 220В, 380В) — для этого существуют специальные перемычки  с клеммами, позволяющие питаться электроэнергией с розеток 220 В (в кухнях не всегда имеется выход на 380 В, проблему разрешают силовые розетки)
• установить АЗС, вывести от него прокладку отдельного кабеля, номиналы изделий зависят от объёма нагрузок на сеть
• кабель нужен негорючий с двойной влагоустойчивой изоляцией, с необходимым количеством жил в зависимости от размеров фазного подключения
• монтаж розетки, к кабелю присоединяют вилку

Существуют у электромонтажников способы подключения этой кухонной техники с помощью клеммных колодок, их крепят на поверхность стен. Неудобство способа заключено в случае необходимости поменять варочное место, тогда придется проводить демонтаж прежней работы, выполнять новую процедуру. Избежать проблем позволяет привычный и традиционный способ с обычными вилками и розетками.

Новый кабель принято устанавливать в пробитых каналах в виде специальных штроб. Для этого придется разрушать поверхность стен, делать наклейку обоев или покраску. Строители используют менее разрушительные способы, понадобится приобрести пластиковый или металлический короб в него уложить провод.

Подключение варочной панели и духовки к розетке

Эти каналы можно закрепить на стену, а съемная крышка позволит с легкостью выполнять ремонтные работы. Не всем нравится поверхностные проводки из-за их объёмности, если деревянная поверхность требует установки проводов в гофры. Более приемлемый и менее визуально заметный способ, если скрыть электропроводку в плинтусе.

Эти изделия:

• широкие
• высокие
• эстетичные
• защищают кабель от внешнего механического воздействия

Монтаж данного обустройства выполняется просто, от него нет пыльных загрязнений.

Монтажная операция

Под варочной панелью скрывается понятие обыкновенной электроплитки. Несмотря на небольшой по площади печки, установить её предстоит в кухонную мебель с использованием всех предусмотренных мер безопасности.  Чтобы ничто не помешало в ходе производства лучше заранее подготовить необходимый инструментарий в виде:

• электродрели
• электролобзика
• отвертки
• ножа
• линейки, угольника, карандаша
• листа картона

Для выреза места под печку предстоит сделать шаблон на картоне, перенести туда данные параметров — ширины и длины корпуса плиты. Их можно самостоятельно измерить или взять из паспорта изделия.

На столешнице тумбы, где предстоит стоять печке, вырезают по линиям шаблона нужную конфигурацию отверстия. Иногда  в кухонные гарнитуры входят специальные напольные шкафы, в которые можно вставить стандартную духовку и плиту.

Следующим моментом служит создание своеобразной ниши, куда будет установлена панель. По размеченному прямоугольнику, начиная с углов осторожно, чтобы не образовались не нужные сколы, делают сверлом отверстия, заканчивают работу выпиливанием с мелкими зубьями лобзиком.

В результате получится окно, туда опускают панель варки, места соединения предстоит обработать специальными веществами. Можно выбрать герметик или уплотнитель нужно, чтобы он был на силиконе. Для удобной посадки техники в созданное для него место, его можно корректировать — расширять или сужать инструментом. В комплекте должны находиться зажимы для более надежного закрепления панели со столешницей. В заключение предстоит убрать излишки материала обработки.

Описание схемы подключения

Обычные электросхемы, созданы для работы с сетью, мощностью в 220 В. Если понадобится переустройство для 380 В, предстоит убрать перемычку, чтобы оставить необходимые места подключения. Равномерное распределение нагрузок осуществляется с помощью фаз, нулей и заземлений. Инструкции, прилагаемые к оборудованию, дают четкое представление о специальном обозначении проводников — различными расцветками, знаками.

Схема подключения варочной панели к розетке

При условии, что вместо клемм вывод выполняют проводами:

• желтый цвет с зеленым вкраплением – земля
• голубым окрашивают нуль
• для фаз используют любую отличную расцветку

Радиальный кабель с панелью подсоединяется к клеммным колодкам или розетке, если специальной подводки нет, то её проводят. Больше никаких особенностей или отличий подключения обычной электроплиты с панелью нет.

Электродуховки подключают к питанию с помощью сетевых шнуров, их вводят:

• в розетки на провод устанавливают вилку, она должна быть подходящей мощности
• в автомат, установленный в пластиковый бокс
• в клеммы

Духовой шкаф можно соединять прямым подключением с электролинией, идущей от распределительного щита.

Лучшие места — розеткам

Владельцы домовладений стараются убрать все лишнее с визуального обзора в своих жилых площадях. Кухни считаются подсобными помещениями, но они подчиняются всем правилам интерьерной эстетики. Каждый элемент, деталь мебели или оборудования должен служить комфорту и удобству в период нахождения человека в комнатах. Ничто не должно мешать или раздражать нервную систему, наносить вред здоровью.

Место для розетки

Питание оборудования с помощью розетки обозначает установку на участках с легкой доступностью и при этом не режущей взор своей не эстетичностью, чем неприятно отличаются силовые изделия. Проблема в том, что нужно найти место для скрытого монтажа, при этом можно легко его использовать так, чтобы не попадала вода, пыль, грязь.

Варианты установки розеток с их плюсами и минусами:

• При наличии цоколя в кухонном гарнитуре монтаж осуществляют за духовкой, поднимают над уровнем напольной поверхности. В этом случае будет сложно эксплуатировать приборы, чтобы включать в сеть, предстоит дотянуться через просвет между мебелью до стены или соединять с переноской, её ставить на столешницу. Невозможно защитить розетку от загрязнений, это отразится на функциональности изделия.
• Установку можно поднять при наличии свободного пространства между столом и поверхностью духовки, но это произойдет только в случае с зависимым оборудованием, которое подключают в одну розетку. Варочную панель предстоит поднимать, а подключение независимого шкафа туда станет невозможным.

В любом случае — розетка это или клеммная коробка, они крепятся к стенам шурупами или саморезами, место выбирают в недалеком расположении от электрооборудования, которые будут потреблять из этого источника питания энергию при следующих условиях:

• устройства должны быть в отдалении от моек, на них не будет попадать жирные брызги с плиты
• изделия находятся в легкой доступности для обслуживающего персонала, но скрыты визуально

К силовым розеткам относятся все установки, работающие с силой тока больше 25 А. Изделия бывают:

• Внешними или накладными. Их устанавливают на стеновую поверхность, удобно использовать при открытой проводке кабеля. Подобный монтаж безопасен в деревянных строениях, когда повышена влажность.
• Внутренними, встроенными в подрозетник, углубленными в стену. Сборка нашла применение в постройках из кирпича, панелей.

По предназначению розетки имеют характерные особенности и могут:

• работать в сетях с одной фазой – 220 В
• функционировать с трехфазными сетями – 380 В
• иметь или нет заземление
• конструкция с надежным фиксатором, кнопочным, резьбовым, который держит вилку
• с установленным интегрированным устройством, реле по времени, отключающим функционирование
• с приспособлениями, защищающими разъём, туда нельзя проникнуть сторонним предметам

Выбирают розетки по следующим параметрам:

• Рассчитывают максимальную силу тока для каждого потребителя в отдельности. Наиболее силовые установки производят с толстыми контактными штырями из тугоплавкого материала.
• Определяют необходимые рабочие фазы, где 3 контакта говорят о потреблении 220 В, а 5 соответствуют сетям с 380 В.
• Обозначают наличие степени защиты,  специальным кодом.

При первой степени защиты в корпус не проникнут твердые предметы, со второй он защищен от жидкостей. К примеру, если в кухне установить розетку, где в документах, сопровождающих продукцию, указано IP24, то это значит, что через отверстия не поступит жир, пыль. С большим классом изделие останется неизменным, не выйдет из строя в случае затопления.

При подключении кабеля нужно выполнить действия:

• Кабель освобождают от верхнего покрытия, вводят на участок прижима, крепко зажимают крепежным элементом.
• Провод очищают, снимают изоляцию, прокручивают возле винта, сжимают.

При наличии тонких проводников, их концы следует осторожно смазать размягченным оловянным припоем ил опустить в него. Если выполнять соединение кусков кабеля, то к этой тонкой проволоке нужно отнестись серьезно, без неё не осуществится подача сигнала на антенну, не будет перемещаться ток.

Нельзя проводить ремонт, скручивая обрыв одним пучком, нужно сердцевину из толстой проволоки скрепить, обмотать изолентой, затем приступить к соединению мелких фрагментов с последующей тщательной изоляцией.
Домовладельцам с отсутствием опыта в работе с электричеством, делать все следует под присмотром электрика, который вовремя укажет на все возможные ошибочные действия.

Установка варочной панели и духовки — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Как подключить варочную панель?

Основное предназначение кухонной техники – приготовление пищи. И главный инструмент здесь – варочная панель. Это современная замена уже устаревшим плитам.

Задача, как подключить варочную панель, не очень сложная. Особенно если следовать всем инструкциям. Конечно, важнее, если у вас уже был опыт работы с такой техникой. В противном случае следует обратиться к специалисту.

Подключение электрической плиты

Как и любой мощный электроприбор, электрическая плита имеет технические требования. Во-первых, перед тем, как подключить электрическую варочную панель, нужно проверить состояние проводки. Он должен быть в надлежащем состоянии и выдерживать большую мощность.

• Используйте кабель с поперечным сечением не менее 6 мм, ² и проверьте, медный ли он. Машина должна иметь энергоемкость более 50А.
• Для варочной панели отдельный кабель питания. Лучше взять трехжильный, сечением 4 мм², для этого проверьте, есть ли у вашей розетки три разъема.Если нет, замените его одним. Розетка должна быть рассчитана на силу тока от 15А до 30А. Необходимо провести отдельную электрическую линию прямо от электрощита. Линия должна начинаться розеткой с заземляющим контактом, а заканчиваться автоматом мощностью 16А.
• После того, как вы установили все дополнительные линии и инструменты для подключения, извлеките электрическую панель из упаковки и внимательно ее осмотрите. Повреждений быть не должно, все детали и провода должны быть в исправном состоянии.Если у вас уже была электрическая плита, снимите ее со всеми приспособлениями и деталями. Затем установите новую панель. Для того, чтобы он работал максимально эффективно, установите его на уровень.
• Перед тем, как подключить и протестировать панель, внимательно прочтите инструкцию. Особое внимание следует уделить пунктам как по установке специалистами, так и по установке своими силами. Здесь описаны все риски и моменты, которые вы можете упустить. Не лишним будет консультация в магазине или сервисном центре.Если вы не уверены в собственных силах, лучше доверить установку панели специалисту.

Газовая плита

Итак, прикидывая, как подключить гашоб, вспомните специфику работы. Все работы, проводимые с газом, невероятно опасны и требуют специальных знаний и опыта. Поскольку утечка газа может привести к отравлению или даже к взрыву, всегда стоит доверить такую ​​работу специалисту. Но если у вас уже был такой опыт или вы будете общаться со знающим человеком, просто следуйте всем приведенным ниже инструкциям.

• Самый важный этап – это выбор газового шланга. Он не должен иметь дефектов, чтобы не было утечки газа. Свидетельством хорошего качества шланга является наличие специального сертификата. Крепится к шлангу и выдается в магазине.
• Газовые шланги бывают двух типов – металлические гофрированные или полипропиленовые и резиновые.
• После того, как вы подготовили все необходимые инструменты – шланг, поворотные ключи и газовую намотку, вы можете вынуть панель из упаковки. После внимательно осмотрите его на предмет наличия механических повреждений и дефектов.

Если панель не повреждена, ее можно подключить.

• Газовый шланг с помощью разводного ключа подсоединяется к входному клапану газопровода. Чтобы избежать утечки газа, используйте газовую обмотку.
• К выходу панели подключается газовый шланг, предназначенный для подключения к газопроводу. Эти панели имеют два выхода, один из которых предназначен для подключения газового баллона. Чтобы их не перепутать, внимательно прочтите инструкцию.
• После прекращения подключения необходимо включить газовый кран.После этого нанесите мыльный раствор на обмотку, чтобы проверить шланг. Если пена не двигается и не появляются пузыри, значит утечки газа нет. В этом случае можно включить саму поверхность. Сначала включите одну из конфорок. Подождите, пока не выйдет воздух. После включите конфорку. Сделайте это по очереди со всеми горелками на панели.
• Газовая плита установлена ​​под уровнем.

В случае установки данной модели стоит быть осторожными, так как при неправильном подключении может произойти утечка газа, что грозит большой опасностью.

Варочные панели

• Смег в мире

• Компания
• О нас
• Устойчивое развитие
• История
• Награды
• Сервисы
• Служба поддержки клиентов
• Часто задаваемые вопросы
• Брошюры и документы
• Скачать каталоги
• Скачать инструкции
• 3d файлы
• Как подключить
• КРАСНЫЙ регламент
• Новости
• Контакты
• Смег в мире

• Продукты

  • Основные приборы
    • Духовки
    • Шоковые охладители
    • Микроволновые печи
    • Кофемашины
    • Варочные поверхности
    • Плиты
    • Капюшоны
    • Холодильники
    • Морозильники
    • Охладители вина
    • Раковины
    • Краны
    • Посудомоечные машины
    • Стиральные машины
    • Стирально-сушильные машины
    • Сушилки для белья
    • Встроенные ящики

СПОЙЛЕР: Окончание обсуждения :: Общие обсуждения варочной поверхности

Но суть, я думаю, довольно хорошо объяснена, поскольку многие люди сошлись на схожих идеях. В первых двух комнатах с историей показано, как Хобы загружаются в свою башню, буксируемые 3 кораблями (вероятно, также несущие Хобов), покидающих свою планету и прибывающих на новую. Третий показывает, как они строят свои технологии и здания на новой планете вокруг принесенной ими башни.Четвертый показывает внешний вид королевы. Неясно, прибудет ли она на космическом корабле или просто захватит башню, построенную Хобсами. Но вы можете видеть на четвертой фреске, как коррупция распространяется (левые вещи выглядят как щупальца / шипы, окружающие одноглазый объект в центре каждой поврежденной области), и Хобс толкает свои мастерские и строения под землю, чтобы защитить их. Пятая фреска – это осада, где мы снова видим коррупцию слева и то, что похоже на пушки (или какое-то технологическое оружие) справа, изображая битву между коррупцией и роботами.

Один интересный момент заключается в том, что, хотя королева захватывает башню и место одного из трех Старших Хобов, она не убивает двух выведенных из строя Старших Хобов, что она легко может сделать. Также она спасает главного героя Хоба, когда он случайно отравлен. Когда она разговаривает с вами, вы можете видеть как чувство беспомощности на ее лице в одни моменты, так и гневное разочарование в других. Она также, кажется, извиняется и раскаивается. Разговор, похоже, заключается в том, что она говорит: «Приносим извинения за любой вред, который мы случайно причиняем, но мы просто пытаемся сосуществовать.Эти Старейшие Хобы хотят нас истребить! Пожалуйста, вы поработаете с нами, чтобы найти общий путь вперед? »Итак, королева очень миролюбива, несмотря на то, что ее вид ядовит для Хобов. Я думаю, она понимает затруднительное положение Хобсов и просто пытается найти что-то компромисса, но Старейшины не играют в мяч

Я думаю, что Старейшины в некоторой степени справедливо боятся, потому что вид королевы токсичен для них, и не все виды порчи достаточно разумны, чтобы сдерживать свою токсичность.Но королева просто хочет, чтобы ее дети жили. Трофей за финал, в котором вы на ее сторону, – «Величайший дар», который является отсылкой к одноименной истории и относится к дару жизни – другими словами, вы решили позволить им сосуществовать с ты, и это хорошо. С другой стороны, упоминание другого финала, «Великой чистки», является довольно негативным, предполагая, что это плохой финал.

Я думаю, что спрайты могут быть родными, потому что они не занимают центральное место ни на одной из фресок.Казалось бы, если бы они были основными видами, как предполагают некоторые другие, на фреске «Исход» было бы какое-то указание на них. Я не совсем уверен, что с ними делать. Может быть, они объединились с Хобами и достаточно мощны, чтобы обеспечивать естественные источники энергии для умирающих роботов (см. Комикс) и для Титана. Они также очень умны, поскольку Мать знает о ядрах титанов, а младшие понимают роботов и помогают им. И они, кажется, не прячутся с кабинами и роботами, а вместо этого телепортируются.Они ведут себя почти как птицы в своей естественной среде обитания: разбегаются, когда есть опасность, роятся обратно, когда опасность миновала, так что они, возможно, могут быть коренными жителями планеты.

Но, с другой стороны, если они туземцы, их, похоже, не волнует, что Хобы пришли в их мир и сильно изменили его. Возможно, им будет легче сосуществовать с Хобами, которые объединяют в себе и машины, и природу, но не столько с представителями королевы. Также странно, что их дизайн представляет собой смесь естественного и механического / цифрового, но, похоже, у них нет никаких собственных технологий, которые у них были бы, если бы они были родными.Судя по загрузочным экранам, им действительно нравятся эти передвижные ящики с зарядным устройством. Так что, возможно, это просто еще одна технология, созданная Хобами, как и их роботы, и поэтому мы не видим их выделенными на фресках. В любом случае, эти ребята самые загадочные из всех.

Огры определенно местные. Они не кажутся достаточно умными, чтобы строить космические корабли, и они не являются частью фракции королевы. Если вы позволите им подойти поближе к фиолетовым шипам, они будут атакованы шипами, что говорит о том, что это не одна и та же фракция.Я не имею в виду шипы, которые пытаются атаковать игрока и промахиваются. Попытайтесь заставить одного из снаряженных врагов самостоятельно двигаться к шипам, и вы увидите, что они будут атакованы. Похоже, они – туземцы с низким интеллектом, которые подобрали запасные части, сделанные Хобами, и использовали их в качестве доспехов.

Инструкция, как подключить плату Arduino к компьютеру и заставить ее работать

Здесь мы предполагаем, что у вас есть плата Arduino Nano, компьютер с операционной системой Windows и стандартный USB-кабель (от разъема A до разъема Mini-B).Мы покажем вам, как легко заставить вашу Nano доску работать на вас.

На веб-сайте Arduino есть очень хорошее руководство: «Начало работы с Arduino в Windows». Он включает больше деталей, чем эта инструкция. Так что, если вам нужно копнуть дальше, мы предлагаем вам перейти по ссылке на это руководство.

Простые шаги, чтобы заставить вашу плату Nano работать:

1. Загрузите программное обеспечение Arduino (IDE или интегрированную среду разработки).

В нашем случае нам нужно только загрузить и запустить установщик Windows и следовать всплывающим инструкциям. Когда вас спросят, хотите ли вы установить драйвер Arduino, просто нажмите Да.

2. Подключите плату Arduino Nano к компьютеру.

На этом этапе Windows должна автоматически найти подходящий драйвер Arduino и установить его, а ваша плата Nano должна быть готова к использованию. Если нет, пожалуйста, обратитесь к вышеупомянутой инструкции для получения подробной информации по установке драйверов.Некоторые совместимые платы Nano, такие как DCCduino, производимые китайской компанией, используют разные микросхемы USB-to-Serial, поэтому они требуют установки разных драйверов, но установка должна быть довольно простой после того, как вы загрузили нужные драйверы из Интернета.

3. Запустите приложение Arduino.

4. Откройте пример мигания.

Откройте скетч с примером мигания светодиода: Файл> Примеры> 01.Основы> Blink.

Для тех, кто не знаком с эскизом Arduino, эскиз – это просто программа с различными инструкциями, указывающими плате Arduino, что делать.

5. Выберите доску.

Вам нужно будет выбрать, какой тип платы Arduino вы используете. В нашем случае просто выберите Инструменты> Плата> Arduino Nano w / Atmega328.

6. Выберите свой последовательный порт

Вам также необходимо выбрать последовательное устройство платы Arduino: Инструменты> Последовательный порт.Обычно номер порта будет COM3 или выше (COM1 и COM2 обычно зарезервированы для аппаратных последовательных портов). Чтобы узнать это, вы можете отключить плату Arduino и снова открыть меню; пропадающая запись должна быть платой Arduino.
