Как подключить варочную панель и духовой шкаф к одной розетке: схема

В многоквартирных домах, особенно старой постройки, в кухне имеется один электрический кабель. Он предназначен для подключения электроплиты. Но современное оборудование развивается, и на смену обычной плите пришла более развитая и мощная техника, требующая большей нагрузки. Большой популярностью пользуются зависимые и независимые духовки и варочные панели. В таком случае требуется подключить варочную панель и духовой шкаф к одной розетке. Осуществлять присоединение нужно с учетом всех нюансов и при соблюдении техники безопасности.

Содержание

1. Параметры плит и выбор розетки
2. Выбор средств защиты
3. Чем отличается независимый духовой шкаф от зависимого
4. Подключение оборудования

Параметры плит и выбор розетки

Схема розеток духового шкафа и плиты

Современные духовки и варочные панели относятся к категории мощной бытовой техники. Для работы они требуют мощности от до 10 кВт. Чтобы подсоединить такую технику, нужно выбрать правильную розетку и кабель подходящего сечения. Бытовая техника мощностью до 3,5 кВт оснащена собственным разъемом розетки на 16 А и рассчитана на сеть 220 В.

Для варочной панели требуется самостоятельно выбрать весь комплект для подключения к электросети. Мощные устройства с нагрузкой от 3,6 кВт до 7 кВт нужно подключать через силовую розетку на 32 А.

Силовые электророзетки бывают накладные и внутренние. Накладные изделия используются при прокладке электропроводки открытым способом. Обычно такие модели устанавливаются в деревянных домах и помещениях с повышенным уровнем влажности благодаря их защищенности от пыли и воды. Внутренние розетки монтируются в саму стену и используются в панельных и кирпичных зданиях.

По назначению и особенностям конструкции розетки бывают:

• для однофазных сетей 220В;
• для трехфазных сетей 380В;
• имеющие отдельный контакт для заземления или без него;
• с фиксацией,кнопочной или резьбовой, с помощью накидной гайки;
• с интегрированными устройствами — УЗО, реле отключения, таймер;
• со шторками, закрывающими входные отверстия розетки.

Основные критерии выбора розеток для духовых шкафов:

• Сила тока. Нужно заранее узнать максимальную нагрузку от бытовой техники, которая будет подключаться к точке питания. С учетом этого значения выбирается электророзетка.
• Фаза – 220 В или 380 В. В квартирах однофазные сети, в загородных домах – трехфазные.
• Степень защищенности от влаги и пыли. Записывается как IPxx, где первая цифра – уровень защиты от пыли, вторая – защита от влаги. Кухня является помещением с повышенным уровнем влажности, для нее минимальный показатель составляет IP24.

В квартире проложена проводка со своими параметрами, выполненная из определенного материала. Эти данные потребуются для дальнейшего подключения бытовой техники.

В домах, построенных до 2001 года использовалась алюминиевая проводка. Новые дома или здания, в которых проводился капитальный ремонт с заменой электропроводки, оснащены более безопасными и устойчивыми медными проводами.

Сечение кабеля варочной панели и духового шкафа

Сечение кабеля выбирается с учетом нагрузки. Узнать его можно по специальным таблицам, в которых представлена зависимость диаметра провода от подключаемой нагрузки. Расчет производится на основе ПУЭ 7. Например, для медного кабеля сечением 6 кв. мм максимальная мощность не должна превышать 7,4 кВт для скрытой проводки и 11 кВт для открытой. Для алюминиевого провода аналогичного сечения эти значения будут равны 5,7 кВт для скрытой и 8,5 для открытой проводки. На медный кабель сечением 4 кв.мм можно подавать максимальную мощность до 5,9 кВт при скрытой проводке и до 9 кВт при открытой. Аналогичный алюминиевый кабель выдерживает 4,6 кВт и 7кВт соответственно.

Кабель должен иметь двойную изоляцию, выполняться из негорючего и водостойкого материала. Рекомендуется брать провода марки ВВГ с тремя или пятью жилами (в зависимости от количества фаз).

Выбор средств защиты

На мощные бытовые приборы обязательно должны устанавливаться средства защиты. К ним относятся автоматические выключатели и УЗО. На духовой шкаф и варочную панель мощностью до 5,9 кВт нужен автоматический выключатель на 32 А. Ток автомата аналогичным образом выбирается по таблице с учетом суммарной нагрузки.

При выборе автомата нужно брать ближайшее значение, которое чуть выше рассчитанного тока. Сильно завышать значения нельзя. В этом случае повышается риск пропуска превышения нагрузки, что может привести к выводу из строя техники или возгоранию.

Чем отличается независимый духовой шкаф от зависимого

Духовки можно разделить на 2 группы – зависимые и независимые. Они различаются конструкцией и способом подключения к электричеству.

Зависимые модели устанавливаются в нишах специально разработанной мебели. Духовка и варочная панель ставятся друг над другом. Они имеют единую систему подключения к электроэнергии и общий способ управления. Использовать их отдельно друг от друга нельзя. Такие приборы широко представлены на рынке бытовой техники.

Независимые устройства постепенно вытесняют зависимые. Они отличаются удобством, простотой монтажа и использования. Духовка и варочная панель не связаны друг с другом, ими можно управлять по отдельности. Общих проводов у них нет, что облегчает процесс подсоединения. Способ управления каждым прибором может быть разный – сенсорный, клавишный, дистанционный.

Подключение оборудования

Этапы подключения техники

Алгоритм подключения варочной панели и духового шкафа в одну розетку:

1. Подбор необходимых материалов (электророзетки, кабели, профессиональные инструменты).
2. Выбор оптимальной схемы подключения.
3. Установка в распределительный щиток отдельного автомата защиты для плиты и прокладывание от него отдельного кабеля.
4. Установка розетки и присоединение вилки с кабелем.

Для монтажа варочной панели понадобятся следующие инструменты:

• дрель;
• электрический лобзик;
• нож;
• отвертки;
• линейка;
• карандаш;
• угольник;
• картон.

Установка осуществляется в 3 этапа:

1. Измерение размеров плиты. По замеренным данным нужно создать шаблон на картоне, который потом переводится на поверхность тумбы.
2. Размеченную часть нужно вырезать для установки плиты. Это делается с помощью лобзика по намеченному контуру.
3. Финальный этап – установка и крепление плиты. В проделанное отверстие ставится варочная панель. Места соединения следует заделать герметиком.

По действующим требованиям СНиП подсоединять плиту можно только через отдельный силовой кабель. На него запрещено устанавливать розетки и другие точки потребления электроэнергии.

В квартирах схема подключения предусматривает только однофазное подключение к 220 В. В коттеджах и частных загородных домах встречаются трехфазные электросети на 380 В. Это нужно учитывать при присоединении.

Чтобы равномерно распределить нагрузку на сеть, можно реализовать схему с двумя фазами, нулем и заземлением. Во время подключения важно не перепутать жилы. На счетчиках, автоматах и других приборах делается буквенно-цифровая маркировка. Буквами 1L, 2L, 3L обозначаются фазы, N – ноль. Земля обозначается соответствующим значком или буквами PE. Жилы обычно маркируются цветами. Желто-зеленый провод всегда обозначает землю (желтый с зеленой полосой). Голубым или синим отмечают ноль. Фаза может окрашиваться в любой другой цвет.

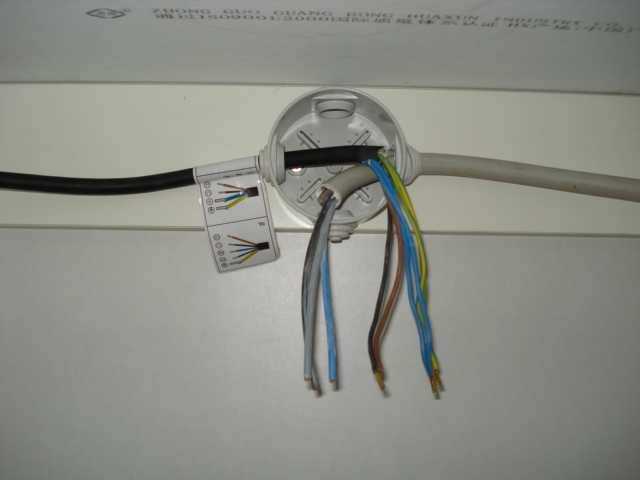

Панель должна подключаться к кабелю через специальную коробку клеммных колодок или через элеткророзетку. Первый способ часто используют профессиональные электрики. Он надежный, но неудобный в эксплуатации. При необходимости демонтажа панели придется отключать провода в клеммной коробке, а затем заново их подключать. Использование вилки и розетки упростит процедуру.

Кабель можно присоединить к вилке и розетке несколькими методами. Первый способ — жила зачищается от изоляционного покрытия на 5 мм и фиксируется винтом. Второй метод является более безопасным и устойчивым. Подключаемый проводник очищается от защитного слоя примерно на 1,5 см, складывается в виде кольца вокруг фиксирующих винтов и зажимается. Безопасность достигается за счет увеличения площади соприкосновения.

Провод может состоять из множества тонких жил. Они легко разрушаются в процессе эксплуатации, поэтому рекомендуется их обработать паяльником.

Клеммная колодка или розетка должна устанавливаться рядом с плитой. Место установки должно быть доступным, чтобы при необходимости пользователь мог до нее добраться.

Подключение варочной панели и духового шкафа к одной линии (10 кВт)

Антон спрашивает:

Здравствуйте, вопрос заключается в том, как правильно мне подключить духовой шкаф и варочную панель. После ремонта «чудо электрики» забыли вывести отдельный кабель для духового шкафа. Есть только один кабель кабель 3х6, автомат C32. Суммарная мощность двух приборов 10 кВт (варочная панель 7 кВт, духовой шкаф 3 кВт). Ремонтники предлагают кинуть от этого кабеля розетку для духового шкафа. (Но меня это сильно смущает).

Возможно ли такое решение рядом есть розетка для стиральной машины 2,5мм с установленным автоматом С16 Если от неё вывести ещё одну розетку и не запускать духовку и стиральную машину одновременно. Или как лучше поступить?

Заранее спасибо за ответ

На вопрос отвечает:

Здравствуйте. Согласно СП 31.110, и его актуализированных редакций, прокладка отдельного кабеля для духового шкафа необязательна. Тем более мощность большинства духовых шкафов лежит в пределах 2-3 кВт, что позволяет его подключать через обычную розетку.

Если хотите — подключайтесь к линии питания плиты, в принципе не запрещено, в документе сказано в п. 10.2 «В квартирах жилых домов, оборудованных электрическими плитами, должна быть предусмотрена отдельная групповая линия для питания этих плит (14.27). Линии для питания однофазных электроплит должны выполняться медными проводниками сечением не менее 6 мм²».

И выходит не совсем понятно «с электрическими плитами», сейчас варочные поверхности ставят отдельно, а духовые шкафы отдельно, как и в вашем случае, при этом варочные поверхности считают электроплитами, а духовые шкафы — не считают. Но если рассудить с той точки зрения, что полноценная электроплита представляет собой поверхность с конфорками + духовку, то значит, что подключение духового шкафа и варочной панели правомерно и соответствует требованием нормативных документов.

Кабель вам выбрали как раз такой, которые рекомендует обозначенный выше СП, а вот автомат можно на него поставить и на 40А, хотя зависит от длины линии и выделенной мощности, вообще если кабель качественный, а сечение его токопроводящих жил соответствует заявленному, то ставьте 40А…

Потому что 32А при 220В это уже 7 кВт, то есть впритык для вашей варочной панели, если произойдет так, что все конфорки будут работать на полную мощность, а ваша жена поставит в духовку что-то запекаться — автомат выбьет.

Можете подключиться и к линии стиральной машины, но одновременной работы стиральной машины и духового шкафа также не будет.

Лично я бы поступил так:

Вариант 1: если кабель для электроплиты соответствует заявленному сечению, то установил бы автомат на 40А и подключился на эту линию.

Вариант 2: проложить еще одну линию от электрощита для подключения духового шкафа (2.5 мм² с автоматом 16А).

Вариант 3: Если нет возможности прокладки новой линии, то подключался бы в розетку стиральной машины, либо установив двойную розетку, либо еще одну одинарную, проложив кабель между ними, соединив шлейфом (самый худший, но вполне рабочий и адекватный вариант)

Задать свой вопросОтветить на вопрос

Можно ли установить варочную панель и настенную духовку на один и тот же контур?

Если вы устанавливаете настенную духовку и варочную панель отдельно на своей кухне, к счастью, вам не нужно беспокоиться о подключении двух приборов по отдельности. Вы можете подключить их к той же цепи.

В отличие от традиционных комбинаций плита/духовка, которые подключаются к розетке на 240 вольт, варочные панели и настенные духовки напрямую подключаются к электросети дома через соответствующую распределительную коробку.

Распределительная коробка обычно находится в шкафу над или под настенной духовкой или в шкафу под варочной панелью.

Вы можете подключить варочную панель к той же цепи, что и одну или несколько встроенных электрических духовок. Продолжайте читать, чтобы узнать, как подключить эти приборы к одной цепи и сделать это безопасно.

Нужна ли для электрической варочной панели отдельная цепь?

Национальный электротехнический кодекс (NEC) регулирует бытовые электротехнические правила. Раздел 220.55 разрешает домохозяйствам подключать варочную панель и до двух настенных духовок к одной и той же цепи.

В том же разделе кода описаны допустимые коэффициенты нагрузки и пределы нагрузки для определенного количества устройств плюс общая мощность устройств.

NEC предоставляет рекомендации по суммированию отдельных номинальных мощностей и расчету мощности цепи.

Согласно правилу, до двух настенных духовых шкафов и варочная панель могут считаться одним прибором при условии, что они установлены в одной комнате.

Для варочной панели требуется отдельная ответвленная цепь только в том случае, если не установлены другие встраиваемые приборы для приготовления пищи. В этом случае мощность цепи должна соответствовать мощности полной нагрузки варочной панели.

Как соединить электропроводкой варочную панель и настенную духовку

1. Отключите питание от сети

Подойдите к распределительной коробке и отключите питание. Как правило, выключатель плиты и духовки имеет этикетку, поэтому вы знаете, какой из них нажать.

Если меток нет, просматривайте их по очереди, пока не найдете нужную.

2. Откройте распределительную коробку

Снимите крышку распределительной коробки с помощью отвертки. Распределительная коробка представляет собой металлическую коробку, расположенную рядом или рядом с духовкой или варочной панелью.

Внутри коробки находятся три провода, красный, белый и черный, соответствующие тем, что выходят из варочной панели и духовки.

Красный провод является горячим проводом и передает энергию. Черный провод является отрицательным и замыкает цепь, а белый провод — это земля. Земля или земля также могут быть зеленого цвета.

3. Зачистите провода

Снимите примерно ½ дюйма с конца каждого провода, используя инструмент для зачистки проводов, предназначенный для удаления пластикового или защитного покрытия. Затем скрутите вместе оголенные концы соответствующих цветов по отдельности и добавьте колпачок для проволочной гайки к каждому новому соединению.

Колпачок для проволочной гайки представляет собой небольшой круглый пластиковый колпачок, который накручивается на оголенные концы проводов для плотного и надежного соединения.

4. Повторно подсоедините соединительную коробку

Вставьте провода обратно в распределительную коробку и привинтите крышку на место.

Теперь, когда вы подключили приборы к одной цепи, вы можете снова включить выключатель и восстановить питание. Проверьте приборы, чтобы убедиться, что они правильно питаются.

С этим относительно простым монтажом справятся многие энтузиасты-сделай сам. Существует множество онлайн-руководств по электробезопасности в доме. Тем не менее, вы можете предпочесть нанять электрика, который сделает эту работу за вас.

Всегда соблюдайте правила техники безопасности. Не забудьте полностью изолировать цепь перед началом работы, откройте распределительную коробку и убедитесь, что вы выключили все электроприборы.

Заключение

Не забывайте соблюдать все местные нормы и правила при выполнении любых электромонтажных работ в доме. Муниципальные правила могут превышать требования, перечисленные в Национальном электрическом кодексе.

В некоторых юрисдикциях указано, что только лицензированный электрик может выполнять такие электрические работы, поэтому вам может потребоваться нанять квалифицированного специалиста, который сделает это за вас. Что еще более важно, некоторые местные правила могут запрещать установку духовки и варочной панели в одной цепи, даже если это разрешено NEC, поэтому сначала проверьте это.

Чтобы узнать больше о домашней безопасности и ремонте, включая ущерб от воды и пожара и восстановление, позвоните экспертам All Dry USA.

• Автор
• Последние сообщения

Ben Suiskind

Главный исполнительный директор All Dry USA

Благодаря знаниям Бена и его дальновидному руководству, All Dry USA превратилась в национальную компанию, предоставляющую полный комплекс услуг по восстановлению имущества с многочисленными места по всей территории Соединенных Штатов. Бен имеет многочисленные специальные лицензии и сертификаты в области реставрации и строительства.

Последние сообщения Ben Suiskind (посмотреть все)

Правильный способ подключения электрической духовки и варочной панели

Мне нужно установить новую электрическую плиту и духовку на новой кухне.

Я пытаюсь выяснить, могут ли они оба быть жестко подключены к одному и тому же выключателю духовки на 45 ампер, который идет 6-миллиметровым кабелем прямо к моему блоку предохранителей с 32-амперным УЗО. (уже установлен)

Или

Если моя духовка может быть подключена к 13-амперному выключателю с плавким предохранителем, отведите от моей кольцевой сети. (Кухня имеет свою кольцевую сеть) и варочную поверхность на выключатель 45amp

Духовка: Требуемый ток
– 13А
240В
Частота электропитания – 50Гц
Общая потребляемая мощность – 2400 Вт

Варочная панель:
Требуемая сила тока – 32А
240В
Общая потребляемая мощность – 5800 Вт

Заранее благодарим за любую информацию.

5

5 ответов от электриков MyBuilder

Лучший ответ

ДЬЯКОН ЭЛЕКТРИЧЕСКИЕ УСЛУГИ

Гримсби • На сайте с 13 января 2015 г. •

72 рабочие места, 100% положительный обратная связь

Они оба могут быть подключены к вашему блоку питания на 32 ампера вместе с (хотя я предполагаю здесь) у вас есть кабель 6 мм, поскольку вы не сказали, какого он размера. Вы можете применить к этому разнообразие и в нормальных условиях можете иметь до 15 кВт на вышеуказанной установке. Лучше всего обратиться к квалифицированному электрику, чтобы он дал вам несколько советов и расценок. Это не работа своими руками или что-то, о чем мы можем поговорить с вами здесь.

2019-07-01T18:10:02+01:00

Ответ дан 1 июля 2019 г.

CP Электрический

Ливерпуль • На сайте с 15 августа 2018 г. • 227 рабочие места, 100% положительный обратная связь

Варочная панель на собственной выделенной цепи, духовка может подключаться к ответвлению предохранителя на 13 ампер, при условии, что кухня имеет собственное кольцо и между всеми проводниками имеется непрерывность.

Ознакомьтесь с инструкциями производителя, которые точно вам расскажут!!!

Вот плита Bosch с такими же характеристиками, дайте гугл
Воспользуйтесь преимуществами многофункциональной электрической духовки Bosch HHF113BA0B.

Эта встроенная духовка позволяет подобрать варианты приготовления в зависимости от блюда, которое вы готовите. Функция 3D Hotair обеспечивает равномерное распределение тепла до трех уровней одновременно, так что вы можете с легкостью приготовить несколько блюд.

Встроенный гриль

Наслаждайтесь приготовленными на гриле блюдами даже посреди зимы благодаря встроенному грилю. Приготовьте вкусный обед для всех или добавьте последние штрихи к ужину.

Обеспечьте безопасность детей

Этот прибор идеально подходит для семей с маленькими детьми, так как он оснащен замком на духовке, чтобы ваши любопытные дети не могли случайно обжечься. Готовьте ужин для всей семьи с полным спокойствием.

Экономьте на коммунальных услугах

Экономьте на коммунальных услугах благодаря энергоэффективному рейтингу HHF113BA0B. Эта духовка с классом энергопотребления A позволяет вам хранить дополнительные деньги в кошельке, когда приходят коммунальные услуги, а также не наносит вреда окружающей среде.

_________________________________________________

ЭЛЕКТРОМОНТАЖ: Этот продукт можно подключать к стандартной розетке на 13 А.

2019-07-02T22:55:01+01:00

Ответ дан 2 июля 2019 г.

Джон Бейтсон, подрядчик-электрик

Cubbington • На сайте с 25 июня 2018 г. • 74 рабочие места, 99% положительных результатов обратная связь

Печь НЕ МОЖЕТ работать с кольца. Игнорировать других, так как он явно не работает по тем же правилам, что и электрики

2019-07-02T17:15:02+01:00

Ответ дан 2 июля 2019 г.

ГМ Даббс

Бекслихит • На сайте с 27 окт. 2017 • 2 рабочие места, 100% положительный обратная связь

Духовка может быть подключена к кольцевой магистрали через ответвление, хотя для этого потребуется внешняя изоляция от задней части корпуса или в шкафу наверху, чтобы снизить номинальный ток с 32 до 16 ампер для защиты печи от неисправности. .

Я предполагаю, что это и индукционная плита, которая потребует, чтобы вся указанная нагрузка работала без отключения.
Две нагрузки должны поставляться отдельно из-за проблем с тяговой нагрузкой.

2019-07-01T15:20:02+01:00

Ответ дан 1 июля 2019 г.
