Схемы подключения варочной панели

Существует три основные схемы подключения варочной панели, это:

1. Подключение к однофазной сети

2. Подключение к двухфазной сети

3. Подключение к трехфазной сети

Практически любую современную варочную поверхность можно подключить по одной из этих схем.

Важно понимать, что все электрические плиты работают от фазного напряжения 230в и использование нескольких фаз, при подключении, призвано лишь уменьшить нагрузку на электропроводку и электросеть всего дома, перераспределив её. Межфазное напряжение 380В при этом не используется.

Чтобы было понятнее, приведу маленький пример, представьте, что вы подключаете варочную панель мощностью 9кВт. При однофазном подключении все 9 кВт будут поступать с одной фазы, а при подключении к трем фазам эта мощность разделится, грубо говоря, на три, с каждой из фаз будет сниматься всего по 3кВт. Это по всем понятиям более правильный подход к организации питания любой энергоёмкой варочной панели или электрической плиты.

Выбор схемы подключения во многом зависит от вашей электропроводки. Зачастую, у вас не остается выбора:

– если к месту подключения варочной панели подходит трехжильный кабель – подключение однофазное

– если пятижильный двух- или трехфазное

Если же вы еще не сделали электропроводку до электроплиты на кухне, обязательно прочитайте нашу статью – «Выбор марки и сечения кабеля для варочной панели», это поможет вам избежать многих проблем с монтажом в будущем. Кроме того, этот материал позволит вам правильно подобрать мощность варочной панели или электроплиты под существующую проводку.

Как я уже говорил ранее, практически любую варочную поверхность можно подключить по одной из трех схем, при этом вы сами выбираете, какую использовать в каждом конкретном случае. Из-за этого, каждая варочная имеет полный набор клемм для всех типов монтажа и очень важно не ошибиться при их присоединении.

На изображении ниже, представленная стандартная клеммная группа и схема подключения, которую вы можете встретить на вашей варочной панели.

Как видите, у панели для подключения есть шесть клемм, часть из них маркирована цифрами от 1 до 5 и одна клемма располагается отдельно – это заземление, оно маркируется соответствующим значком:

Иногда, на некоторых моделях, клеммы маркированы согласно стандартным обозначениям, принятым в электрике:

L1, L2, L3 – это фазы

N1 и N2 – нули

PE – заземление или оно маркируется уже известным вам значком, представленным чуть выше.

Теперь, давайте рассмотрим схемы и разберемся, что и куда следует подключать.



Если у вас для подключения электроплиты из стены выходит трехжильный провод, используйте для подключения первую схему – однофазное подключение.

– Медными перемычками (которые обязательно присутствуют в комплекте с варочной панелью) соединяются клеммы «1», «2» и «3»,к ним подключается фазный провод, обычно белый, черный или коричневый.

– Контакты «4» и «5» – это нули, к ним подключается нулевой провод, обычно это синий.

– К клемме «заземление» подключаем соответствующий защитный проводник – желто-зеленый провод.

Если вы подключаете к панели электрический шнур с силовой вилкой, которую затем хотите включать в розетку, обязательно читайте статью – “Подключение такой вилки к плите”.

Выбор кабеля или провода, которым лучше всего осуществить подключение делайте опираясь на ЭТОТ материал.

Пример подключения варочной панели к однофазной сети своими руками смотрите ЗДЕСЬ.



Для двухфазного подключения варочной поверхности, используется 4 провода: две фазы, ноль и заземление.

Схема двухфазного подключения следующая:

В абсолютном большинстве случаев, в квартирах или домах, бывают только одно- и трехфазные ситстемы электроснабжения, поэтому на кухню у вас, скорее всего, будет проложен пятижильный кабель: три фазы, ноль и заземление. Просто при монтаже, одна фаза не будет задействована.

Порядок подключения панели к двухфазной сети следующий:

– Клеммы «1» и «2» соединяются перемычкой и к ним подключается один фазный проводник (Белый, черный или коричневый)

– Второй фазный провод подключается к клемме «3» (Белый, черный или коричневый)

– Клеммы «4» и «5» соединяются перемычкой и к ним подключается нулевой провод (синий)

– К клемме «заземление» подключаем соответствующий защитный проводник – желто-зеленый провод.

Довольно много варочных панелей, где именно двухфазное подключение максимально возможное и третяя фаза не задействована вовсе.



В трехфазной сети используется пятижильный кабель: три фазы, ноль и заземление.

Для подключения необходимо пользоваться третей схемой:

 Трехфазное подключение выполняется в следующем порядке:

– К клемме «1» подключаем первый фазный провод (Белый, черный или коричневый)

– К клемме «2» подключаем второй фазный провод (Белый, черный или коричневый)

– К клемме «3» подключаем третий фазный провод (Белый, черный или коричневый)

– Клеммы «4» и «5» соединяются перемычкой и к ним подключается нулевой провод (синий)

– К клемме «заземление» подключаем соответствующий защитный проводник – желто-зеленый провод.

Порядок подключения фаз к контактам варочной панели не важен, другими словами, без разницы какой вы подключите фазный провод к клемме «1» – белый, коричневый или черный.

Если у вас остались вопросы, либо ваша схема подключения варочной панели сильно отличается от представленной здесь, пишите в комментариях к статье, прикладывайте сразу фото вашей схемы и клемм для подключения, постараюсь оперативно помочь.

Установка и подключение электрических варочных поверхностей в Нижнем Новгороде

Стоимость подключения

Цены на установку и подключение электрической варочной поверхности

Установка в гарнитур в подготовленный вырез; проверка подведенных коммуникаций и подключение к ним прибора с помощью элементов, входящих в комплект поставки; функциональная проверка и демонстрация работоспособности прибора.	от 1500 руб за 1 ед
Подключение электрической встраиваемой варочной поверхности с выпилом в ламинированной столешнице.	от 2900 руб за 1 ед

* Цены действительны для физических лиц. Уточняйте цены для юридических лиц по телефону (831) 241-47-20.

Современная электрическая варочная поверхность – это многофункциональный продукт с компактными размерами и стильным дизайном. Плоская электрическая панель для приготовления пищи имеет ряд особенностей, которые следует учитывать во время установки. Только специалист обладает достаточными знаниями и умениями, чтобы безопасно, качественно и надежно подключить электрическую варочную панель.

Профессиональная установка – гарантия долговечности и безопасности работы варочной панели.

Мастера нашей компании превосходно справляются с монтажом варочных панелей любой сложности. И настоятельно рекомендуют не рисковать с самостоятельной установкой электрических приборов. Главная сложность, которая может подстерегать во время подключения варочной панели – контакт с электропроводкой и подсоединение устройства к электросети.
Работая по особым схемам подключения электрических варочных поверхностей, наши специалисты гарантируют надежную и безопасную эксплуатацию устройства. Установив электропанель для готовки самостоятельно можно испортить дорогостоящее устройство и кухонный гарнитур, а возможность возгорания от неправильного подсоединения к сети может привести к негативным последствиям для всей квартиры и жильцов в ней.

Особенности подключения электрической панели для приготовления пищи.

Мастера «Симона-Сервис» подключат электрическую варочную панель с помощью отдельного электрокабеля повышенного сечения, с подбором силовой розетки и обязательным заземлением корпуса. Специалист проконсультирует, укажет и исправит возможные недостатки места для установки панели, что может повлиять на безопасность работы устройства:
• Близкое расположение возгораемых предметов и поверхностей.
• Отсутствие перегородки на нижней части панели.
• Недостаточное расстояние между варочной поверхностью и другими бытовыми приборами.

Этапы установки электрической варочной панели.

Обратившись в компанию «Симона-Сервис», можно быть абсолютно уверенным в качественном подключении варочной поверхности.

Поэтапное выполнение работ позволяет клиенту убедиться в профессионализме действий мастера.
Чтобы варочная панель качественно выполняла свои функции и радовала хозяев, нужен мастер «Симона-Сервис» и электрическая поверхность, а остальную работу стоит предоставить специалисту:
• Прорезывание отверстия для панели на поверхности кухонной столешницы.
• Обработка срезов и границ для осуществления монтажа.
• Подсоединение кабеля, крепежей и силовой розетки к электросети.
• Установка панели в подготовленное отверстие в кухонном гарнитуре.
• Детальная проверка креплений и состояния кабеля.
• Настройка и тестирование панели.
• Инструктаж пользователя и консультация по необходимым вопросам.
После выполнения работ, компания предоставляет гарантию на выполненные работы, что значительно экономит время и деньги клиента. Наши специалисты всегда рады помочь с установкой и наладкой оборудования, выполняя задания качественно и в короткий срок.

Официальный авторизованный сервисный центр

Гарантийный и постгарантийный ремонт крупной бытовой техники

• KRUPS
• JETAIR
• MOULINEX
• KORTING
• ROWENTA
• KUPPERSBUSCH
• TEFAL
• NEFF
• BOSCH
• RESTART
• SIEMENS
• SCHULTHESS
• DELONGHI
• V-ZUG
• MIELE
• ZANUSSI
• ELECTROLUX
• BORK
• SMEG
• BAMIX
• LIEBHERR
• MONEUAL
• AEG
• ECOVAX
• ASKO
• BISSEL
• BARAZZA
• AIRMEC
• BAUKNECHT
• KENWOOD
• BEKO
• KAMBROOK
• BELTRATTO
• NIVONA
• BERTAZZONI
• VAX
• ELICA
• ARIETE
• EURODOMO
• BIMATEK
• FABER
• STIEBEL ELTRON
• FALMEC
• TATRAMAT
• FHIABA
• HAUSTECHNIK
• FOX
• ROYAL
• FRANKE
• AC ELECTRIC
• FULGOR
• SUBTROPIC
• GAGGENAU
• AIR-O-SWISS
• GUTMAN
• BALLU
• HOMEIER
• ZELMER
• IGNIS
• NOIROT
• ILVE

сроки действия гарантийного ремонта производителей

Не нашли схожую проблему?

Оставьте заявку и наш специалист бесплатно проконсультирует вас по ремонту

Нажимая на кнопку “Отправить” я соглашаюсь на обработку персональных данных

Срочный
ремонт

в течение 1 дня

Подробности акции узнавайте у наших специалистов по телефону

8 (831) 264-40-82

Предложение ограничено

отправить заявку

приборов – Как подключить электрические провода к варочной панели (плите)?

спросил 11 лет, 11 месяцев назад

Изменено 2 года, 8 месяцев назад

Просмотрено 70 тысяч раз

У меня проблемы с пониманием того, как подключить некоторые электрические провода к столешнице.

Цвета проводов обычно означают, что синий = N, коричневый = L и желтый/зеленый = PE.

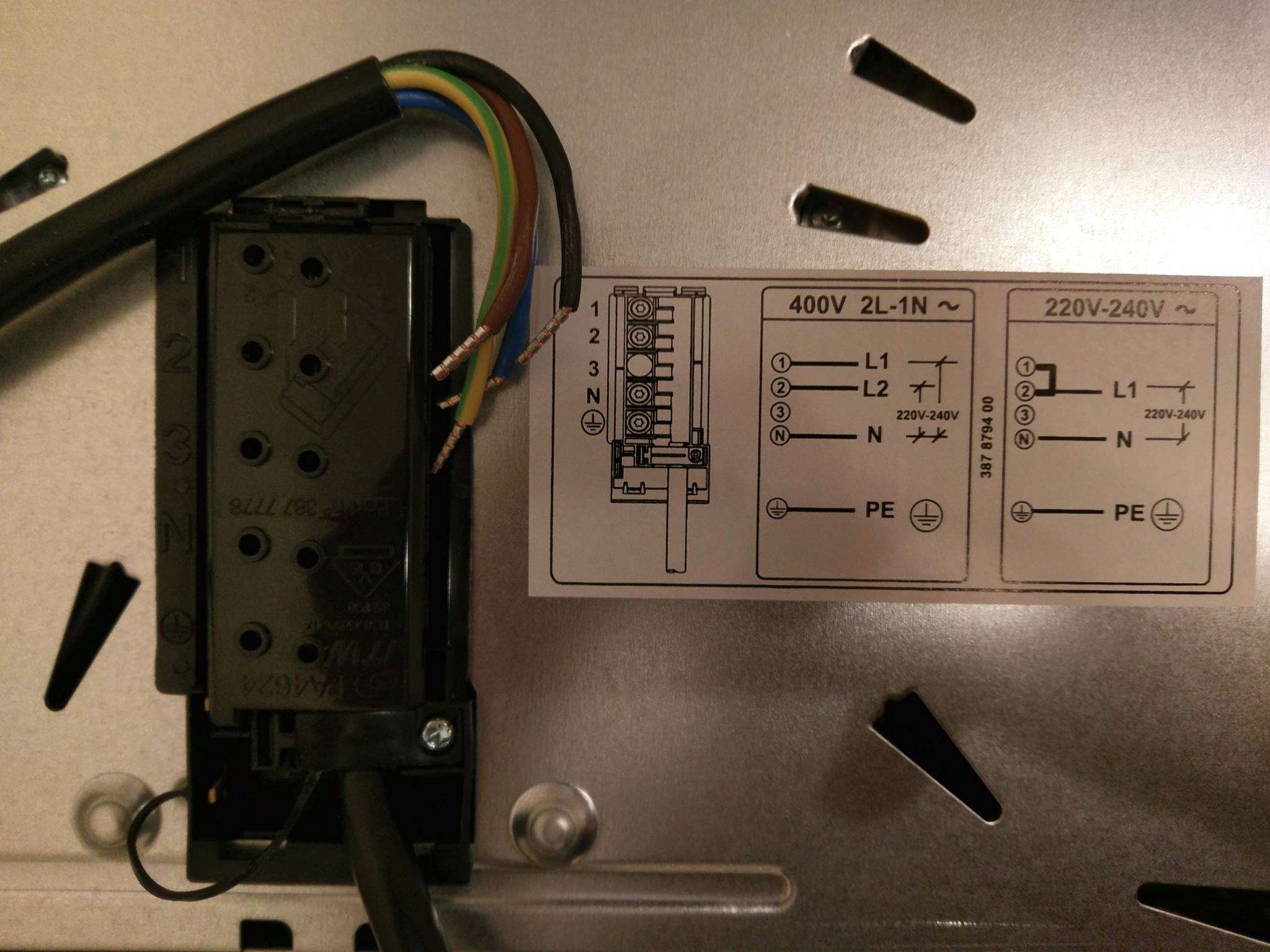

Моя проблема в том, что на плате есть L1 и L2:

Когда я подключаю синий провод к L1, ничего не происходит. Когда подключаю синий провод к L2, то тарелочки работают, но только половина из них справа.

Вот как сейчас подключено:

Что я делаю не так?

• электрические
• приборы

2

ЭТО НЕ ШУТКА – ЭТОТ ПРИБОР ДОЛЖЕН БЫТЬ УСТАНОВЛЕН ПРАВИЛЬНО

Вот как он должен быть подключен к сети 220-240 вольт

НО

Есть некоторые вещи, которые следует учитывать в первую очередь!

Провода, которые вы используете для подключения .. это предоставленные провода? должен был быть сплошной медный U-мост, чтобы соединить L1/L2 друг с другом!? Где это?

Если это не оригинальный кабель, следует рассмотреть возможность использования кабеля с одножильным сердечником 2,5 мм

Но и провод в вилке должен быть такого же/похожего типа! а должно быть

ТОЛЬКО ПОСВЯЩЕННЫЙ означает, что на этой линии нет других вилок

Перед плитой вам нужен разъединитель (любой электрик, который говорит, что это не нужно, – плохой электрик!) на выделенной линии 2,5 мм с твердым сердечником !!!

Имейте в виду, что если вы не соответствуете этим требованиям, вы подвергаете себя риску электрического пожара – и это касается ВСЕХ 220-вольтовых установок в любой точке мира. Если у вас есть страховка, и она сгорит, и они обнаружат, что ваша новая плита не соответствует этим правилам по электричеству… извините – страховка аннулируется!! Даже после установки вам потребуется НОВЫЙ сертификат электрических испытаний, подтверждающий отсутствие утечек на ЗЕМЛЮ! или микро шорты!

4

Я только что установил электрическую керамическую плиту Zanussi (под наблюдением квалифицированного электрика), и изображение вашей электромонтажной коробки выглядит точно так же, как мое. То, что говорит человек выше (ppumkin), абсолютно верно. В моем случае потребовался медный U-образный мост, и я думаю, что он у вас есть, так как я вижу очень маленькую его часть на вашей картинке (там, где был и мой). Моя была спрятана внизу, как показано на моей картинке ниже.

Прежде чем затянуть винты для L1 и L2, я просто засунул «перемычку» под винты L1 и L2 , а затем затянул их.

Убедитесь, что ваши провода подходят для пропускаемого тока.

К нашей варочной панели Zanussi не прилагалась инструкция. Мы не могли найти мост, пока не посмотрели в Интернете. Если вы не используете мост, вы получите код ошибки E36, так как вы не активировали вторую фазу.

1

Почему синий на L2? НЕПРАВИЛЬНЫЙ !! Используйте 4 провода, 2 фазы, нейтраль (синий) и заземление (желтый). Не используйте 1 фазу, если в вашем доме 3 фазы. Каждая кухня должна иметь 3 фазы. Подключиться так:

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

electric – Как подключить новую варочную панель, у которой нет белого нейтрального провода?

спросил 8 лет, 5 месяцев назад

Изменено 1 месяц назад

Просмотрено 60 тысяч раз

Моя старая варочная панель, которую заменяют, подключается к распределительной коробке с черным, красным, белым и оголенным проводом заземления, который идет к автомату защиты на 40 ампер (здесь США, заметил, что этот сайт популярен и в Европе).

Мы только что купили совершенно новую варочную панель Bosch, которая имеет только черный, красный и оголенный провода заземления и говорит: «Подключайте только к 3-проводному источнику питания 120/240 В; нейтральный провод не требуется для работы прибора. Потенциал на электрических соединениях источника питания должен быть не более 150 вольт относительно земли». В нем также упоминается, что нужен автоматический выключатель на 30 ампер и совместимость с 240 или 208 вольт (что, как я полагаю, означает, что он может работать с однофазным или трехфазным током, что хорошо, поскольку я не знаю, что у нас есть).

Возможно, я перепутал здесь два вопроса (проблема с усилителем выключателя и нейтральным проводом), но могу ли я подключить это к существующей установке или мне нужно, чтобы электрик пришел и что-то изменил в блоке выключателя?

Обратите внимание, что я полностью осознаю, что правильный ответ — вызвать электрика, чтобы он справился с этим и все перепроверил. Я чувствую, что для меня важно понять, как все это работает, прежде чем вызывать кого-либо, поэтому, когда я разговариваю с ними Я могу убедиться, что мы на одной волне.

• электрика
• проводка
• кухня
• нейтраль
• плита

1

В этом случае вы бы просто не подключили нулевой провод. Вместо этого вы можете просто надеть на него проволочную гайку и аккуратно вставить в электрическую коробку.

Обычно для приборов на 240 В требуется нейтральный провод, чтобы они могли питать электронику от 120 В или иметь вилку на приборе. В этом случае эти устройства подключаются к одной ножке горячей и нейтрали, дающей 120В.

Если нейтраль не требуется, устройство может работать только от сети 240/208 В, хотя при напряжении 208 В печь нагревается дольше.

Под «Подключение только к 3-проводному источнику питания 120/240 В; нейтральный провод не требуется для работы устройства» подразумевается, что 240 В должны поступать от двух ветвей сети 120 В. ; это устройство не будет работать от сети 240 В, как в Европе.

16

Уже ответили, но если предположить, что это дом в США, у вас нет трехфазной промышленной мощности. Скорее всего, у вас даже нет двух других фаз на опоре. У вас есть жилая электроэнергия с расщепленной фазой. Нейтраль не нужна, так как она уравновешена, через нее не будет течь ток в варочной панели. В основном одна фаза от первичной стороны с центральным отводом. Плите не нужен центральный кран. Термостат управления и т. Д. В устройстве имеет трансформатор, который преобразует 240 В в низкое напряжение, необходимое для работы. Это отличается от власти ЕС, здесь вы можете получить 240 с двух каналов. Красный и черный провода. Я не знаю кода, но в основном автоматический выключатель предназначен для защиты проводки, а не устройства, поэтому его замена не обязательна.

Нейтраль в распределительной коробке используется, так как дом не будет сбалансирован с вещами, подключенными к той или иной фазе в распределительной коробке. Если вы по какой-то причине потеряли нейтраль, большая нагрузка на одной стороне вызовет перенапряжение на другой стороне и повредит подключенные нагрузки.

0

У меня был точно такой же вопрос. Потребовалась профессиональная книга по электромонтажу, чтобы объяснить это мне. Это действительно сложно, поэтому мне придется начать с объяснения того, как электричество попадает в ваш дом.

Часть оборудования, отвечающая за подачу электричества в ваш дом, — это трансформатор Utility-Pole…. и я понимаю, что это сложно объяснить без изображения, поэтому вот страница из книги Рекса Колдуэлла «Электропроводка». Дом, 4-е издание:

Давайте разберем это: По сути, два внешних разъема представляют собой отводы питания на 120 В, которые при соединении вместе дают 240 В. Но когда любой из них подключен к центральному крану, вы получаете только 120 В. Опять же, это действительно сложно, и вам действительно следует обратиться за подробными разъяснениями к квалифицированному электрику, а не к 16-летнему ребенку, который едва мог понять это. И не смей говорить о разных фазах питания…
